Самодельное зарядное устройство для автомобильного аккумулятора сделанное из блока питания компьютера: схема, фото, описание изготовления.

Доброго времени суток! Хочу показать как можно сделать зарядное устройство для АКБ из блока питания от компьютера.

Прежде чем приступить к работе, соблюдайте технику безопасности!

При проверке, переделке и наладке зарядного обязательно соблюдайте технику безопасности, поскольку первичная цепь не имеет гальванической развязки от сети и прикосновение к токоведущим частям может привести к электротравме!!! Первое включение и настройку производите обязательно через лампу накаливания 220 В мощностью 95 Вт включенную в разрыв сетевого провода. Это убережёт ВАС в случае ошибки монтажа или сопли на плате от красочного фаер-шоу, выбитых автоматов (пробок) в доме, кучки сгоревших деталей, пару дорожек на плате и ворчание домашних за перебои со светом….

. Из личного опыта!

Сначала нужно найти(например купить БУ) рабочий БП мощностью 250-400 Вт на ШИМе TL494 и убедиться в его работоспособности.
У меня был БП JNC LC250ATX по классической схеме на доступном и изъезжанном вдоль и поперёк ШИМе TL494 (аналог КА7500)



Принцип работы ШИМа и его выводов подробно расписан на просторах интернета.
Мне хотелось получить от зарядного следующий функционал:
1 – Стабилизированное выходное напряжение на выходе 14.7 – 14.8 В.
2 – Регулировка выходного тока от 1 до 10 А со стабилизацией установленного тока на всём протяжении заряда АКБ.
3 – Возможность работы ЗУ в качестве источника напряжения 14.7 В при токе до 8-10 А
4 – Защиту от сверхтока выходных транзисторов при пробое диодов выпрямителя с блокировкой работы ШИМа и отключением АКБ от ЗУ.
5 – Защиту от короткого замыкания и неправильного подключения (переплюсовки) АКБ к зарядному с блокировкой работы ШИМа и отключением АКБ от ЗУ.

После танцов с паяльником в аромате канифоли и жменьки сгоревших выходных транзисторов у меня получилась такая схема.

Я ни в коем случае не утверждаю, что это единственно правильная схема! Просто делюсь своим вариантом переделки БП в ЗУ.
Для начала вам нужно распечатать схему с вашего БП, он может отличаться от моего.
Распечатываете мой вариант схемы, дальше выпаиваете всё лишнее, что не нужно для переделки из БП в ЗУ…

Внимательно сверяетесь со схемой зарядного что бы не выпаять лишнего! И если вы всё выпаяли правильно, то можно наслаждаться пейзажом дырчатого гетенакса!

Дальше требуется немного терпения…
Сначала собираете схему без защит, без реле… Просто Голый блок питания на 15 Вольт. На выход ЗУ подключаете лампочку накаливания 24 Вт 1-5 Вт.

Затем в разрыв сетевого провода включаете лампу накаливания 220 В мощностью 95 Вт и соблюдая меры безопасности включаете в сеть.
При этом движок подстроечного резистора R45 должен быть положении MIN(верхнее по схеме положение.) и движок резистора R34 должен быть в нижнем по схеме положении.

Если вы всё сделали правильно, то при включении в сеть, лампа 220 В мощностью 95 Вт должна кратковременно вспыхнуть и погаснуть, СОВСЕМ ПОГАСНУТЬ! А лампочка 24 В должна светится примерно в пол накала. Это означает что вы всё сделали правильно и можно продолжать. Если что либо не соответствует написанному, то вы допустили ошибку и нужно ещё раз внимательно свериться со схемой зарядного!

Дальше подстроечным резистором R36 выставляете напряжение на выходе ЗУ 14.7-14.8 В.
Затем собираете на отдельной плате(архив со схемой и платой будет под видео по ссылке на яндекс-диск) защиты от КЗ и сверхтока силовых транзисторов и впаиваете все остальные элементы согласно схемы.

Мне гораздо удобнее собрать на отдельной плате эти защиты, чем думать как разместить эти элементы на плате использую свободные дорожки…

Дальше обязательно нужно подрезать дорожку вокруг 4 крепёжных отверстий платы и прикрутить плату подложив 4 текстолитовые шайбочки, это необходимо для того что бы полностью изолировать корпус ЗУ от минусового провода зарядного.

Затем нужно настроить ЗУ путём подбора элементов на схеме обозначенных звёздочкой.
Больше 10 А не стоит выжимать без перемотки силового трансформатора с блока питания общей мощностью 350 Вт…. Потому что это общая мощность снимаемая со всех обмоток, а не только с одной 12 Вольтовой!

А после настройки и проверки работоспособности ЗУ, смело пихаете в корпус все потроха.

Платы защиты и задающего генератора, если вы решите переделать БП на ШИМе 6105…

Настройка:
R36 – установка выходного напряжения 14.7-14.8 В.
R34 – установка ограничения тока зарядного, например 10 А.
R45 – регулировка зарядного тока 1-10 А.
R45* – параллельно потенциометру регулировки тока, установка минимального тока 1 А при минимальном зарядном токе(нижнее по схеме положение потенциометра R45).
R35, R44 и R45* задают грубые значения регулировки тока, подбираются для более точной настройки для задания диапазона регулировки тока от 1 до 10 Ампер .
С27 – служит для более корректной работы защиты от переплюсовки, редко с ним защита не отключается…. В этом случае не ставить…
С21 и С23 иногда нужны для корректной работы стабилизации тока под максимальной нагрузкой. В некоторых случаях не нужны!

Детали дополнительной обвязки:
Основная часть это используемый БП и детали, которые были выпаяны в процессе переделки…
Резисторы:
R45 переменный резистор 470 Ом -1 кОм, любой малогабаритный, например СП3-4ам,бм
R33 – ШУНТ, низокоомное мощное проволочное сопротивление.
Остальные резисторы дополнительной обвязки номиналом согласно схемы, любые маломощные, например МЛТ-0,125.
Конденсаторы обвязки:
электролитические номиналы согласно схемы, например К50-35 напряжение указано на схеме.
Керамические использовал от этого БП.
Диоды:
Моломощные ШОТКИ от этого БП.
Транзисторы:
От этого же БП.
Реле:
Любое реле обязательно с серебрянными(в наше время есть реле и с медными контактами!!) контактами с током от 30 А напряжением 12 В. Например реле стартера ВАЗ 2108-09.
Светодиоды:

Любые яркие малогабаритные, например желтый – защита и красный – обратная полярность.
Дроссель:
L1 намотан на большом жёлтом кольце от этого БП в два провода диаметром 0,8 мм до заполнения кольца. Можно использовать одну обмотку 12 В этого дросселя, смотав остальные.
L2 готовый дроссель на стержне от линии 3,3 В или 5,5 В.
Ампервольтметр:
Цифровой китайский вольт-ампер-метр 0-30 В при токе 0-10 А.
Сетевой провод сечением не менее 0,75 мм.кв. Например ШШВП 2 Х 0,75
Провода к АКБ сечением не менее 1,5 мм.кв.
Вентилятор М можно подключить к выходу ЗУ через гасящий резистор сопротивлением 15 Ом.

В этом видео автор подробно рассказывает о переделке блока питания в зарядное устройство:

Поделиться в соц. сетях

Зарядное из компьютерного блока питания

Здравствуйте. Завалялась у меня плата от АТ блока питания компьютера, а почему бы не переделать компьютерный блок питания в зарядное устройство.
Этот блок питания на 200Вт и особо нагружать его не хочется, поэтому буду его настраивать на 100Вт потребления на ток до 6А. Такого тока хватает для зарядки автомобильных аккумуляторов емкостью до 80А.ч.  и при таком токе почти не греются радиаторы, трансформатор и дроссель.
Плата долго ждала своего часа и изрядно подносилась. Части деталей нет, трещина на плате и естественно вековой слой пыли.
Плата блока питания собрана без лишних деталей, Шим стоит аналог TL494, так что все как по накатанной. Нахожу схему подходящего блока питания, среди моего архива схем блок питания ПК.

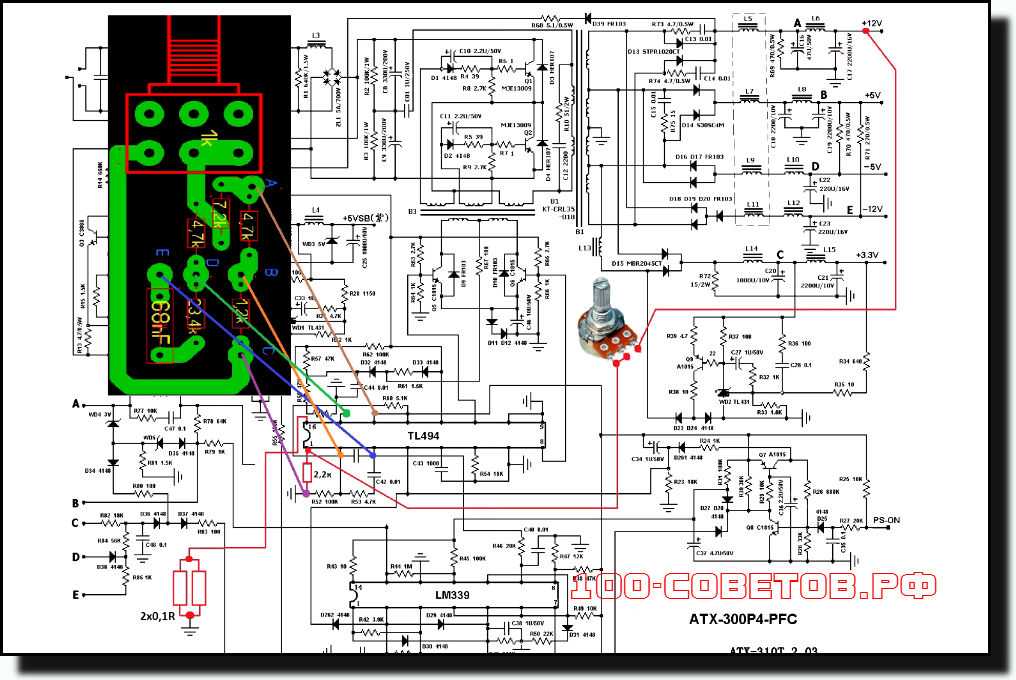

После переделки схема зарядного устройства выглядит так. Изменил обвязку компараторов TL494. Убрал шины 5В,3В,-5-12В, оставил 12В, PG убрал.
На схемах особо нечего объяснять. Для регулировки тока добавился шунт 25Вт 0,05 Ом напряжение с него приходит на 16 ногу. Регулируемый делитель на резисторах питает еще один делитель обозначенный звездочками, который идет на 15 ногу. Второй делитель настраивается на  напряжение равное падению напряжения на шунте. У меня шунт 0,05Ом и при 6А это напряжение 0,3В.
Для настойки напряжения окончания заряда установил по схеме R30 подстроечный многооборотный резистор на 22к

На схемах все понятно, значит за дело. Сначала все очистил от пыли, отмыл и восстановил разорванные дорожки на трещине.
Следом подал 15В от лабораторного блока питания на ШИМ TL494 и начал делать замеры. Снял осциллограммы с управляющих ключей до развязывающего трансформатора и после  на силовых ключах. Так же проверил мультиметром сами транзисторы. Тут вроде все в порядке, генератор исправно работает, да и развязывающий трансформатор тоже исправен.

Далее принялся за переделку обвязки ШИМ по схеме, регулировку тока пока не подключаю. Смотал старый дросель и намотал новый на 5 витков больше, чем было на 12В обмотке.
Проверил на КЗ первичные и вторичные цепи и готов к безопасному пуску через лампу
После включения лампа мелькнула и блок запустился, спираль почти не подсвечивает. На выходе блока питания настроил 14,4В подстроечным резистором Напряжение питания ШИМ почти в два раза больше

Раз блок запускается, нагружу на нихром без лампы. Сопротивление 1,5Ом и ток 9,4А, на выходных клемах 14,4В
Не буду гнаться за током остановлюсь на 6А, добавлю детали для регулировки тока.

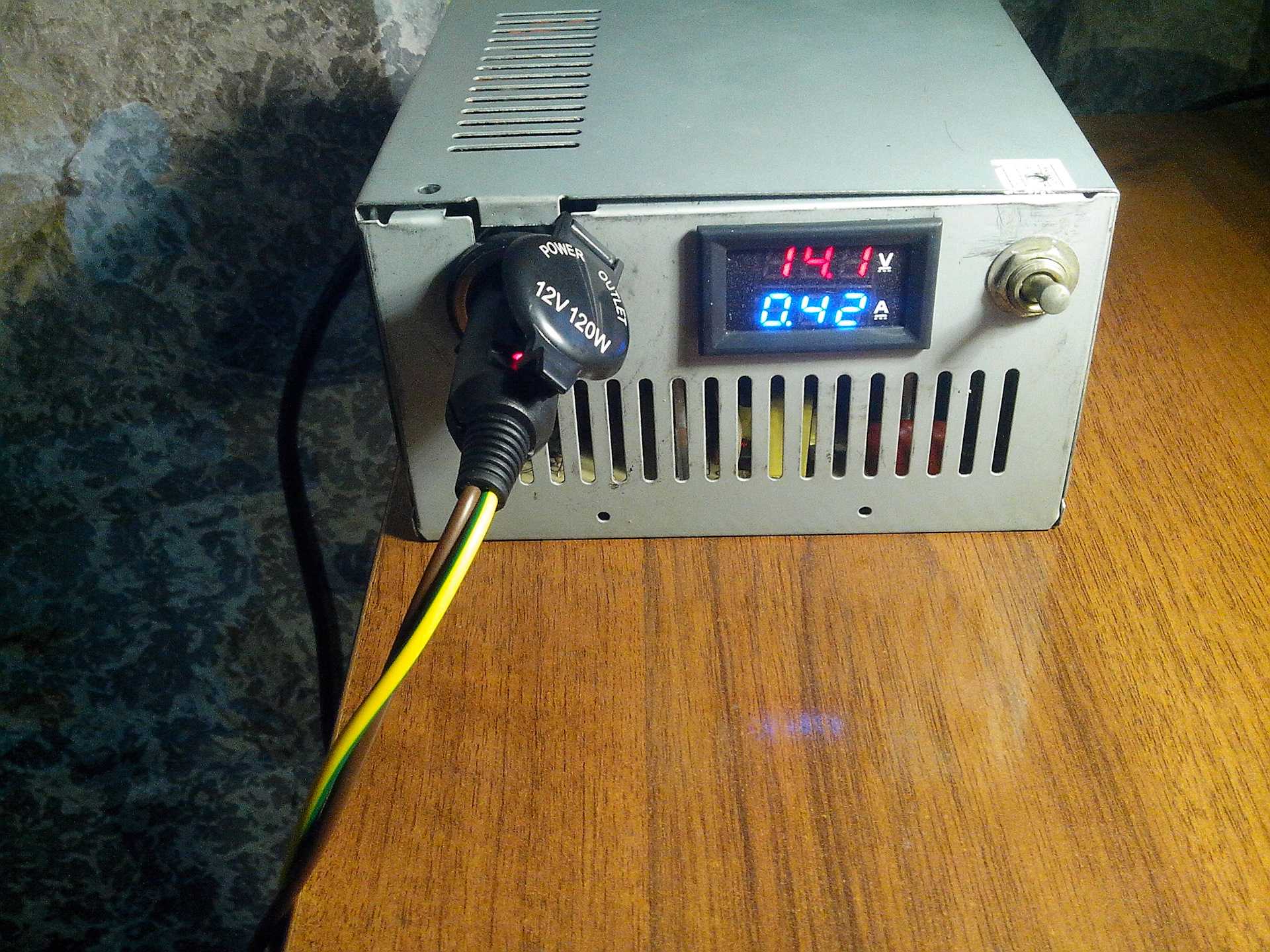

По моему все что ожидал и хотел, кстати не боится КЗ. Зарядка почти готова
Осталось добавить защиту от переполюсовки, но об этом в другой раз.
Все применяемые приборы можно найти на распродаже Инструментов электронщика.
На этом все. Подписывайтесь на обновления в группах в социальных сетях вверху страницы и будете в курсе всех обновлений первыми.
С ув. Эдуард

Эта статья восстановлена из архива, надеюсь оказалась полезной.

Блок питания ПК для зарядных устройств

  Старый блок питания AT переключатель сбоку)

Вам повезло. Этот блок питания старого образца (PS) намного проще в работе и как правило, корпус больше, поэтому у вас больше места для работы. Подключите блок питания и включите его. Вентилятор должен работать. Используйте свой VOM и определите правильный цвет пары проводов для +12 вольт. Это довольно легко. Выберите набор проводов, который заканчивается в вилке всего 4 провода. Это, вероятно, попало на дисковод (либо на жесткий диск, либо на дискету). Будет 2 центральных провода. одного цвета (вероятно, черного), а внешние провода будут разного цвета (возможно, желтого и красного). Используйте ВОМ с один щуп в центральном проводе и один щуп во внешнем проводе. Вы обнаружите, что центральные провода соответствуют отрицательному пост на аккумуляторе, а внешние провода — положительные посты. При достаточном количестве проб и ошибок вы можете определить большинство цветов. Те, что я видел:

Желтый +12 В

Черный Общий

Красный +5 В

Оранжевый -5 В

Синий -12 вольт

Белый Питание хорошее .

Будет много проводов +12 вольт, много проводов +5 вольт, ужасно много «Общего» провода и только один или два провода -12 вольт или -5 вольт. Обычно имеется только один провод «Power Good».

Теперь, когда вы знаете, какой цвет +12 вольт, а какой «общий», все, что вам нужно сделать, это «спроектировать» свою коробку. С мы планируем использовать этот блок питания в качестве замены автомобильного аккумулятора, я представляю его с «Положительным» и «Отрицательным» сообщения, как батарея. Выберите два места на корпусе PS, которые позволят закрепить зарядное устройство без короткого замыкания. снаружи, и что вы можете провести несколько проводов внутрь корпуса PS к этим местам. Зайдите в местный хозяйственный магазин и получить:

2 резиновые втулки (подойдут центральные отверстия 1/4 дюйма)

2 крепежных болта #10 длиной 1 1/2 дюйма (они должны через люверсы без проблем)

4 гайки для болтов

4 плоские шайбы для болтов

4 больших (вероятно 1/4 дюйма на 2 дюйма) нейлоновые (или другие изолирующие) шайбы с небольшими (1/4 дюйма) отверстиями в центре

Теперь вернемся к магазин. Если у вас есть немного ленты Red Zagi и немного ленты Zagi Black, покройте одну сторону нейлоновой шайбы красной и одна сторона другой нейлоновой шайбы с черным. Обрежьте ленту с непокрытой стороны острым ножом. Просверлите отверстие 5/16 в каждое из выбранных вами мест. Вставьте резиновую втулку в каждое отверстие. Затем отрежьте 3 или 4 провода +12 вольт до нужной длины. первое отверстие. Припаяйте эти провода к болту (возле головки). «Кольцевые клеммы» — отличный вариант, скорее чем пайка непосредственно к болту, но любой способ будет работать. Наденьте гайку на болт и затяните ее до припаянного провода. Наденьте на болт металлическую плоскую шайбу. Затем наденьте на болт одну из нейлоновых шайб. Протолкните болт через втулку. При необходимости вы можете немного обрезать нейлоновую шайбу, если она с чем-то конфликтует, но оставьте достаточно нейлоновой шайбы, чтобы Убедитесь, что провода не касаются корпуса PS. Поместите еще одну нейлоновую шайбу (красную, если вы заклеили ее лентой Zagi) на болт. Наденьте на болт еще одну металлическую плоскую шайбу. Наденьте на болт еще одну гайку и затяните ее. Теперь у вас должно быть «Положительно». штырь аккумуляторной батареи, полностью изолированный от корпуса PS.

Затем обрежьте 3 или 4 «общих» провода до нужной длины. добраться до второго отверстия. Повторите тот же процесс, который вы сделали с проводами плюс 12 вольт, на этот раз, используя «общие» провода. Используйте шайбу из черного нейлона, если вы покрыли ее лентой Zagi. Теперь у вас есть «Отрицательный» пост для вашего новый ПС. Теперь осталось только отрезать лишние провода, чтобы не было короткого замыкания. Верните крышку на питание поставьте и отметьте посты как «Положительные» и «Отрицательные». Вы сделали.



Новые Блок питания AT Style (с кнопочным выключателем сбоку или на шнуре)

Этот блок питания (PS) немного сложнее, чем старые, и требует немного больше работы. Мало того, что они, как правило, меньше, и там внутри коробки PS меньше места для работы.

Подключите блок питания и включите его. Вентилятор может работать или просто начать, а затем остановить. Как правило, следующие цвета обозначают определенные функции — обычно:

Желтый +12 В

Черный Общий

Красный +5 В

Оранжевый Питание хорошее

Синий -12 В

Белый -5 В

Зеленый или Серый Источник питания – On (PS-on)

Примечание: «PS-on» может не существовать. Если он существует, то он будет частью двухрядной вилки, которая подошел к материнской плате ПК.

Если вентилятор работает нестабильно, выключите питание и временно подключите «Power Good» на линию +5 ​​вольт. Это должно обеспечить стабильную работу вентилятора при включении PS. Если вентилятор все еще не работает, вам следует найти линию «PS-on» и подключить ее к «общей» линии. PS-на линия на самом деле является переключателем для включения (или выключения) PS. Используйте свой VOM и определите правильный цвет пары проводов для +12 вольт. Это довольно легко. Выберите набор проводов, который заканчивается вилкой только с 4 проводами. Это, вероятно, попало на дисковод (либо жесткий диск или дискета). Будет 2 центральных провода одного цвета (вероятно, черного), а внешние провода будут разными. цвета (возможно, желтый и красный). Используйте VOM с одним щупом на центральном проводе и одним щупом на внешнем проводе. Что ты будешь обнаружить, что центральные провода соответствуют отрицательному выводу на аккумуляторе, а внешние провода — положительным. С достаточным количеством проб и ошибок вы можете определить большинство цветов. Будет много проводов +12 вольт, много проводов +5 вольт, ужасный много «общих» проводов и только один или два провода -12 вольт или -5 вольт. Обычно есть только один «Power Good». и один PS-на проводе.

Соединение от «Power Good» к +5 вольт сделать постоянным (припаять его с немного термоусадки).

Теперь, когда вы знаете, какой цвет +12 вольт, а какой «общий», вам нужно «спроектировать» свою коробку. Поскольку мы планируем использовать этот блок питания в качестве замены автомобильного аккумулятора, я представляю его с «Положительным». и «Отрицательные» посты, как батарейка. Выберите два места на корпусе PS, которые позволят зарядному устройству защелкивается без короткого замыкания, и что вы можете провести несколько проводов внутри корпуса PS в этих местах.

Вы Возможно, вы захотите переместить выключатель питания PS в корпус, если это выключатель типа «пуповины». обычно я выбираю переместите его в отверстие, через которое «пуповина» выходит из корпуса ПС. Этот процесс просто вопрос отпаивать провода, укорачивать их и перепаивать. Обязательно припаяйте провода того же цвета обратно к такие же ушки на переключателе. Вам, вероятно, потребуется просверлить пару монтажных отверстий в корпусе PS, чтобы удерживать переключатель. и установите переключатель, используя эти отверстия и винты через каждое.

Сходите в местный хозяйственный магазин и купите:

2 резины втулки (подойдут центральные отверстия 1/4 дюйма)

2 крепежных болта #10 длиной 1 1/2 дюйма (они должны проходить через втулки без проблем)

4 гайки для болтов

4 плоские шайбы для болтов

4 больших (вероятно, 1/4 дюйма на 2 дюйма диаметр) нейлоновые (или другие изолирующие) шайбы с небольшими (1/4 дюйма) отверстиями в центре

Автомобильный фонарь на 12 В с розетка и провода (я использую небольшой габаритный фонарь с янтарной линзой). Лампа #1154 или #1156 также хорошо работает.

Сейчас обратно в магазин. Если у вас есть лента Red Zagi и лента Black Zagi, закройте одну сторону нейлоновой шайбы. с красным и одна сторона другой нейлоновой шайбы с черным. Обрежьте ленту с непокрытой стороны острым ножом. Сверлить отверстие 5/16 в каждом из выбранных вами мест. Вставьте резиновую втулку в каждое отверстие. Затем отрежьте 3 или 4 провода +12 вольт к длину до первого отверстия. Припаяйте эти провода к болту (возле головки). «Кольцевые клеммы» являются отличным вариант, а не припаивать непосредственно к болту, но любой способ будет работать. Наденьте гайку на болт и затяните ее припаянные провода. Наденьте на болт металлическую плоскую шайбу. Затем наденьте на болт одну из нейлоновых шайб. Просуньте болт насквозь втулка. . При необходимости вы можете немного подрезать нейлоновую шайбу, если она конфликтует с чем-то внутри корпуса PS, но оставить достаточно нейлоновой шайбы, чтобы убедиться, что провода не касаются корпуса PS. Наденьте на болт еще одну нейлоновую шайбу (используйте Красная нейлоновая шайба, если вы покрыли ее лентой Zagi). Наденьте на болт еще одну металлическую плоскую шайбу. Наденьте на болт еще одну гайку и подтяните его. Теперь у вас должен быть «положительный» аккумуляторный штырь, полностью изолированный от корпуса PS.

NСледующий отрежьте 3 или 4 «общих» провода по длине, чтобы добраться до второго отверстия. Повторите тот же процесс, что и с плюсом. 12-вольтовые провода, на этот раз с использованием «общих» проводов. Используйте шайбу из черного нейлона на этом, если вы покрыли его Zagi. лента. Теперь у вас есть «Отрицательный» пост для вашего нового PS.
