  • Заряжаем аккумуляторы Li-Ion и Ni-MH с Xtar VC4SL.

    Обзор универсального зарядного устройства / Зарядки, пауэрбанки, провода и переходники / iXBT Live

    Большинству пользователей безинтересны продвинутые зарядки-комбайны. Им нужно лишь вставить разряженный аккумулятор и вынуть заряженный. Ну и выбрать какой-то зарядный ток, да посмотреть в процессе что там происходит с аккумулятором. Как раз для таких целей Xtar и выпускают VC линейку зарядных устройств.  Обзор новинки VC4SL я вам и предлагаю, расскажу про те её плюсы и минусы, что удалось выявить.

    Содержание
        • Заявленные характеристики
        • Отличия от Xtar VC4
      •
    • Упаковка и внешний вид
    • Xtar VC4SL в работе
      • Режим зарядки
      • Grad режим
      • Режим хранения Store
    • Общие впечатления
      • Где купить и как сэкономить
        • Да-да, промокоды тут, щелкайте сюда
    Заявленные характеристики
    • Поддерживаемая химия и типоразмеры:
      Ni-MH/Ni-Cd: AAAA / AAA / AA / A / SubC / C (R14) / D (R20)
      Li-Ion: 10440 / 14500 / 14650 / 16340 (CR123a) / 17500 / 17670 / 18350 / 18490 / 18500 / 18650 / 18700 / 22650 / 25500 / 26650 / 32650
    • автоматическое определение типоразмера заряжаемых аккумуляторов
    • экран с подсветкой, отображающий A, V, Mah
    • 3 алгоритма заряда аккумуляторов: TC-CC-CV
    • активация аккумуляторов с нулевым зарядом (0V)
    • защита от перегрева, перезаряда, переполюсовки
    • корпус изготовлен из термоустойчивого ABS пластика;
    • ток заряда: 1A для 4х аккумуляторов, 2A для 2х аккумуляторов; 3А для 1 аккумулятора
    • размеры: 156х115х35 мм;
    • вес: 212 грамм
    Отличия от Xtar VC4
    • Порт USB Type-C
    • Совместимость с литий-ионными аккумуляторами 3,6/3,7 В и Ni-MH аккумуляторами 1,2 В.
    • Может заряжать защищенные батареи 21700
    • Быстрая зарядка QC3.0, макс. 3 А для одного слота
    • Контролируйте зарядный ток самостоятельно (от 0,25 до 3 А)
    • Проверка реальной емкости аккумулятора и функция хранения
    • Оживить большинство переразряженных аккумуляторов
    • Безопасная зарядка с несколькими защитами
    Упаковка и внешний вид

     Неплохая картонная упаковка

    Внутри пластиковая подложка с: ЗУ, чехлом (ну мало ли, вдруг и пригодится), type-C кабелем зарядки, руководством.

    Xtar VC4SL выполнен в том же самом расхожем дизайне что и основная масса зарядок и внешне не отличается от прошлой версии.

    Я с большим скепсисом отношусь к фонарикам Xtar (хотя, по отзывам, дайвинговые фонарики у них вполне себе годные).  Но вот зарядки у них хорошие. Вот сейчас я пользуюсь Xtar VC8 plus, обзор которой я делал недавно.

    Ни скрипов, ни люфтов. Качественные на ощупь пластик — визуально это хорошая брендовая вещь.  Да, пластик заявлен как термоустойчивый. Достаточно расхожее решение, то же самое, например, сулит Nitecore.

    Итак, пробежимся по отличиям от прошлой версии. Xtar отвечают на вызов времени и теперь пользователь получает type-C разъём, что гораздо лучше «USB-A — штырек» в прошлой модели.  Поддержка PD присутствует.  В спецификации обозначен QC, но в реальности зарядное устройство работает и от USB-C — USB-C

    Второе на самом деле значимое изменение — увеличение длины посадочных отсеков. Теперь они вмещают самые длинные какие только возможно 21700 аккумуляторы.  Конкретно речь идет о моделях от Nitecore, которые производитель использует в i серии своих фонариков

    Вот вам хорошая сравнительная иллюстрация длины аккумуляторов из обзора вышеупомянутого Xtar VC8 plus. Красный  — это как раз-так самый обычный 21700 аккумулятор.

    Так вот Xtar VC4 SL аналогично вмещает эти сверхдлинные аккумуляторы. Несмотря на неплохую ширину, одновременно зарядить 4*26650 у вас не получится, только 3.   1+1+пустой отсек+1.  Тоже неплохо, в общем-то.

    Сейчас на рынке есть и более длинный аккумулятор формата 26800, но это совсем специфический типоразмер и шансы на то, что с ним столкнётся кто-то из читателей откровенно минимальны.

    Что касается дисплея, то для рядового пользователя он вполне себе удобен.  Он яркий, отлично читаем и показывает фактически все, что необходимо за исключением прошедшего времени с начала зарядки. Последнее, лично по моему опыту,  совершенно неважно.

    А вот мне не особо по душе стилизация вольтметра под циферблат. Чего уж проще-то чем показать напряжение обычными цифрами? Но нет, Xtar решили что циферблат красивее.

    Тут, собственно-то, не циферблате как таковом проблема… Не настолько важно увижу ли я 3.75 или вроде бы 3.8v.  Эта погрешность всё равно позволяет приблизительно оценить сколько там еще осталось. Корень проблемы лежит в другом.  Чем выше ток зарядки, тем большее напряжение показывает зарядное устройство.  Как пример:3.5в при зарядке 1А, 4.1 при зарядке 2А и 4.2в при зарядке 3А.   Справедливости ради, это я увидел, заряжая низкотоковый 18650.

    Заряжающийся рядом 26650 как показывал одно напряжение,  так и показывал.

    Это фактически сводит возможность худо-бедно точно понять реальное напряжение заряжаемого аккумулятора лишь при зарядке максимум 1А током. Впрочем, для подавляющего большинства ситуаций и этого тока будет более чем достаточно.

    Не берусь судить насколько это важно для рядового пользователя, которому требуется просто заряжать аккумуляторы, да изредка проверять что там с ёмкостью. Но вот пользователя искушённого (нескромно все же отнесу себя к последним) это определённо не порадует. Видя какое сейчас напряжение на заряжаемом аккумуляторе, можно с достаточно приблизительно оценить оставшееся время зарядки.

    Ладно, что дальше.  Имеем две кнопки: curr переключает ток зарядки, соответственно двигаются стрелки по синему циферблату. Если нажать на кнопку долго, то полностью отключается дисплей (так-то он переходит в тусклый ночной режим через непродолжительное время)

    mode долгими нажатиями переключает между режимами зарядки \ теста (заряд-разряд-заряд) \ хранения (аккумулятор доводится до 3. 7в), короткими можно выйти в отображение внутреннего напряжения (ну, скорее показометр)

    Там же, как видите, показывается разновидность заряжаемого аккумулятора: Li-Ion \ Ni-M и емкость в mah и ватт*часах.

    Назначение красно-зеленой подсветки вы, уверен, поняли бы и без моего уточнения того что обозначение «зарядка идет \ зарядка завершена»

     Кстати, да. Помните что на экране присутствуют ватт*часы? де-юре они есть, де факто-же их нет. Не то чтобы эта информация была на самом деле важна и нужна большому числу пользователей (мне — нет). Но коли дисплей может показывать ватт*часы, почему тогда увидеть их просто невозможно?

    Xtar VC4SL в работе
    Режим зарядки

    Начну с того что тут все аккумуляторы тут заряжаются скопом, выбрать характеристики для каждого из них нельзя.

    Но! Xtar VC4SL вроде как адекватно отрабатывает какие-то необычные смеси типа 21700\26650 и ААА. Я выставлял 2А для первого, никель при этом не кипятился сумасшедшим током, дисплей показывал какие-то вменяемые цифры порядка 0. 3-0.5А.

    Если же вытащить какой-то емкий литий, то зарядный ток на никеле не скакал вверх и держался на адекватном для такой химии уровне.

    Впрочем, хотя ЗУ и как-то автоматически настраивает ток, я был остерёгся соблазниться высоким зарядным током при одновременной зарядке кардинально разных аккумуляторов. Ну например 26650 и 16340.  Зарядный ток для последнего в какой-то отрезок времени будет все-таки избыточно высоким.  В этом плане ЗУ с регулировкой каждого канала безусловно практичнее.

    Впрочем,  я уверен что ситуации, когда нужно будет быстро зарядить такие вот аккумуляторные коктейли крайне редки. Скорее всего можно будет выставить те же 0.5А и оставить все как есть.

    И тут мы приходим к максимально доступному зарядному току.

    Тут на выбор или 3А, но один аккумулятор, или 2*2А.   Если заряжать все 4, то доступен 1А ток.

    И тут снова «нюанс», так сказать… В режиме обычного заряда дисплей отображает количество влитых mah. Разумеется, оценивать ёмкость аккумулятора по таким показаниям можно лишь с очень большим приближением, кто его знает какие там потери на зарядке.   Именно поэтому в режиме теста ёмкости последняя оценивается по слитому, а не залитому в аккумулятор.

    Так вот.  По каким-то непонятным причинам, в обычном режиме зарядки Xtar VC4SL показывает намного меньше, чем должно быть в реальности.  Сначала я отнёс это к тому что на дисплей ошибочно выводятся данные с 9v входа. Попробовал с 5v*2 блоком — ничего не поменялось.  Между прочим, как раз тут-то и пригодились бы показания в ватт*часах.

    Короче, все эти показания mah в режиме обычной зарядки совершенно и категорично ничего не говорят.  Для оценки ёмкости надо пользоваться специально предназначенным для этого тестовым режимом grad

    Вот смотрите, тут реальная ёмкость где-то 2600mah, но на дисплее оказываются кардинально иные показания.

    C одной стороны, повторюсь, особо-то и нет смысла судить о ёмкости по тому что вы видите на экране в этом режиме. Условно, это как судить о ёмкости заполняемого ведра по тому сколько вылилось в него из другого, без учёта того сколько там еще пролилось на землю.    С другой стороны — косяк есть.  Он не влияет ни на саму процедуру зарядки, ни на корректно измеряемую ёмкость.  Но он есть.

    Grad режим

     Упомянутый режим реального измерения емкости, где она оценивается по тому сколько отдает аккумулятор, а не потому сколько в него влезает.

    Несмотря на то что выбрать можно хоть 3А на каждый аккум, реально оценить ток разрядки невозможно.  Пока аккумулятор заряжается, горит обозначение chg. Как только он заряжен, индикатор переключается на отображение mah. Увы, переключать показания дисплея в этом режиме нельзя.

    Опять-таки, справедливости ради, если вам надо оценить ёмкость, то вечером вы просто вставляете аккумуляторы, выставляете те же 0.5А (чем ниже ток разряда, тем точнее) и на утро у вас уже видна нужная цифра.   То есть улучшить вроде как есть что, но по факту использование это не осложняет вообще.

    Режим хранения Store

    Тут все просто. Аккумулятор заряжается и потом разряжается до 3.7в.

    Общие впечатления

    Xtar VC4SL, несмотря на свои недостатки, вполне себе неплохая зарядка.   Универсальная, простая, быстрая и вместительная.  С поддержкой Type-C.  С возможностью оценить аккумуляторов, с поддержкой множества типоразмеров и основной химии.

    Выявленные во время тестирования недостатки могут оказаться существенным для какого-то идеалиста и связаны с некорректным отображением двух характеристик: напряжения при увеличении зарядного тока (по крайней мере для 18650) и подсчета mah в режиме обычной зарядки.  Сильно сомневаюсь что кому-то будет важно первое. Что касается второго, то оценивать реальную ёмкость по тому что вам показывают во время зарядки и так мало проку. Для этого есть специальный режим замера ёмкости и он тут работает безукоризненно.

    В целом же, Xtar VC4SL это современное обновление популярной модели. И оно на самом деле отвечает современным техническим реалиям. ЗУ вмещает супердлинные 21700 и поддерживает QC\PD с хорошей мощностью.

    Если бы Xtar VC4SL еще и имел бы раздельную настройку параметров для каждого аккумулятора, то для меня это было бы крайне удобное зарядное устройство аккумуляторов фонариков.   Мне часто приходится заряжать именно длинные 21700 Li-Ion аккумуляторы и какие-то старые популярные модели их просто не вмещают.

    Как большой поклонник Xtar, надеюсь-таки что они добавят такую возможность к своим зарядкам, иначе им будет достаточно сложно конкурировать с существенно более дешёвыми ЗУ (теми же литокаловскими), если в тех появится поддержка PD и длинные разъёмы для 21700.

    Производитель, что редкость, вполне восприимчив к обратной связи. Так что велики шансы того что все выявленные мной недостатки будут исправлены. Впрочем, повторюсь, можно пользоваться и как есть.

    Кстати да, если вам просто нужна быстрая и вместительная зарядка для литий-ионных аккумуляторов, то рекомендую обзор Xtar SC1

    Где купить и как сэкономить

    Купить Xtar VC4SL можно на Aliexpress или в fonarik4you

    В ближайшие дни на Алиэкспресс будет проходить распродажа, так что на покупке этой зарядки (или любого другого товара) можно будет сэкономить с промокодами из списка ниже

    Да-да, промокоды тут, щелкайте сюда

    Для РФ\СНГ

    Промики на ВСЕ товары для РФ и СНГ (кроме Украины):

    `ZIMASALE20` — 20/200 р
    `ZIMASALE70` — 70/500 р
    `ZIMASALE100` — 100/800 р
    `ZIMASALE150` — 150/1000 р
    `ZIMASALE300` — 300/2000 р
    `ZIMASALE550` — 550/5000 р
    `ZIMASALE700` — 700/7000 р
    `ZIMASALE1000` — 1000/11000 р
    `ZIMASALE1400` — 1400/15000 р
    `ZIMASALE1700` — 1700/20000 р
    `ZIMASALE2500` — 2500/30000 р
    `ZIMASALE4000` — 4000/45000 р
    `ZIMASALE5300` — 5300/60000 р
    `ZIMASALE6500` — 6500/70000 р
    `ZIMASALE7500` — 7500/79990 р

    Промокоды на товары с доставкой из РФ

    `OWHQ70` — 70/500 р
    `OWHQ140` — 140/1000 р
    `OWHQ280` — 280/2000 р
    `OWHQ700` — 700/5000 р
    `OWHQ1100` — 1100/8000 р
    `OWHQ2500` — 2500/18000 р
    `OWHQ3800` — 3800/27000 р
    `OWHQ5000` — 5000/36000 р
    `OWHQ5000` — 5000/36000 р
    `OWHQ6300` — 6300/45000 р
    `OWHQ7800` — 7800/54000 р

    Кроме СНГ\РФ

    `8Admitad` – $8/65
    `15Admitad` – $15/120
    `28Admitad` – $28/220
    `CS8` – $8/65
    `CS15` – $15/120
    `CS228` – $28/220
    `JANNEW3` – $3/4 для новичков
    `JANNEW5` – $5/10 для новичков

    Как их зарядить » Electronics Notes

    Никель-металлогидридные аккумуляторы и элементы

    требуют правильной зарядки для обеспечения длительного срока службы — скорость зарядки, перезарядка, подзарядка, способ зарядки — все это важно.


    Никель-металлогидридная, NiMH Батарея включает в себя: NiMH NiMH зарядка Саморазряд NiMH

    Аккумуляторная технология Включает: Обзор аккумуляторных технологий Определения и термины батареи Цинк-углерод щелочной Цинковые воздушные ячейки NiCad NiMH литий-ион Свинцово-кислотный


    Правильная зарядка NiMH элементов и аккумуляторов является ключом к сохранению их работоспособности. Знание того, как правильно заряжать их, обеспечит высокий уровень производительности и более длительный срок службы.

    Зарядка NiMH-элементов немного сложнее, чем у их NiCd-предшественников, потому что пик напряжения и последующее падение, которые использовались для определения полного заряда, у NiMH-аккумуляторов и элементов намного меньше.

    Перезарядка приводит к перегреву и повреждению элемента, что приводит к потере емкости, а никель-металлгидридные элементы более чувствительны к этому, чем никель-кадмиевые. Это означает, что зарядные устройства должны быть тщательно спроектированы, чтобы предотвратить перезарядку, и пользователи также должны быть немного более осторожными.

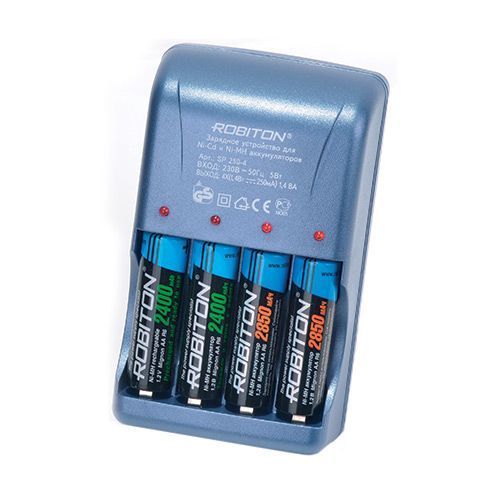

    Типичное недорогое зарядное устройство NiMH

    Характеристики заряда/разряда NiMH

    В процессе эксплуатации NiMH элемент имеет много схожих характеристик с более привычным NiCd. Его кривая разряда очень похожа на кривую разряда NiCad, что позволяет использовать дополнительную зарядку.

    Однако он очень нетерпим к перезарядке, в этом случае его емкость снижается. Это представляет серьезную проблему для разработчиков зарядных устройств.

    Многие интеллектуальные зарядные устройства для NiCd обнаруживают небольшой, но отчетливый «удар» выходного напряжения, когда NiCad полностью заряжен. Однако для элементов NiMH это увеличение намного меньше, что затрудняет его обнаружение.

    В результате также определяется температура элементов, поскольку после полной зарядки элемент рассеивает большую часть дополнительного заряда в виде тепла. Еще одна сложность заключается в том, что характеристики NiMH элементов значительно различаются от одного производителя к другому, что затрудняет определение характеристик заряда.

    Интересно отметить, что эффективность зарядки аккумуляторов на основе никеля всех форм близка к 100% до примерно 70% от полного заряда. Это означает, что вначале происходит небольшое повышение температуры, но позже, когда уровень заряда повышается, эффективность падает и выделяется тепло, что приводит к снижению температуры элемента.

    Методы зарядки NiMH

    Существует несколько способов зарядки никель-металлогидридных аккумуляторов. К сожалению, зарядка никель-металлгидридных аккумуляторов NiMH не так проста, как зарядка других типов элементов или аккумуляторов.

    Элементы NiMH, как и NiCd, требуют зарядки постоянным током. Уровень заряда обычно указывается на корпусе элемента, и этот уровень не должен превышаться.

    В рамках зарядки постоянным током существует несколько методов, которые можно использовать для предотвращения перезарядки.

    • Зарядка по таймеру:   Самый простой способ определить окончание зарядки по времени.
      Часто электронный таймер может быть встроен в зарядное устройство, хотя многие базовые зарядные устройства не имеют такой встроенной функции. Этот подход предполагает, что батарея или элемент заряжается от известного уровня заряда, например, от заряда. полностью разряжен.

      Одна из проблем, связанных с этим методом, заключается в том, что если элемент потерял свою зарядную способность, то зарядное устройство, ожидающее заряда на 100 % в соответствии с расчетным временем, вызовет избыточный заряд, что еще больше усугубит ухудшение состояния элемента.

    • Обнаружение температуры:   Обнаружение конца заряда NiMH-элемента путем определения температуры элемента также сопряжено с трудностями.

      Несмотря на то, что аккумулятор часто нагревается при перезарядке, иногда бывает трудно точно оценить повышение температуры, так как центр аккумулятора намного горячее, чем снаружи. Кроме того, если батарея заряжается медленно, то повышение температуры будет меньше.

    • Обнаружение отрицательного дельта-напряжения:   Предпочтительным методом определения конца заряда NiCd-элемента является использование NDV — метод отрицательного дельта-напряжения. Этот метод обнаруживает падение напряжения, которое появляется, когда ячейка становится полностью заряженной. Однако при зарядке NiMH-элемента наблюдается лишь небольшое падение напряжения.

      Зарядное устройство NiMH должно обнаруживать падение напряжения примерно на 5 мВ на элемент — это намного меньше, чем эквивалентное падение, которое также наблюдается для NiCd элементов, которые больше не используются. Следовательно, для надежного обнаружения такого небольшого падения напряжения в зарядное устройство NiMH необходимо ввести достаточную фильтрацию помех, чтобы гарантировать, что ложные срабатывания и другие шумы не вызовут окончание заряда.

    • Никель-металлогидридные аккумуляторы с медленной зарядкой:   Медленная зарядка никель-металлогидридных аккумуляторов не рекомендуется. Использование скоростей заряда от 0,1 до 0,25°C не дает индикаторов, необходимых для определения окончания заряда. При изменениях напряжения всего около 5 мВ при полном заряде небольшие изменения, возникающие при медленном заряде, обнаружить практически невозможно.

      Кроме того, повышение температуры, указывающее на окончание зарядки, также намного ниже и его нелегко обнаружить. Соответственно, медленная зарядка NiMH аккумуляторов и элементов не рекомендуется.

    Многие современные зарядные устройства NiMH сочетают в себе три основных метода: обнаружение окончания заряда, NDV, обнаружение повышения температуры, а затем использование таймера в качестве последней возможности прекращения заряда на случай, если другие эффекты маскируются или остаются незамеченными.

    В дополнение к этому, многие зарядные устройства включают 30-минутную дозарядку 0,1C, чтобы добавить несколько процентных пунктов дополнительной зарядки.

    Некоторые передовые зарядные устройства NiMH используют начальную быструю зарядку 1С. Через определенное время или когда напряжение элемента достигает определенной точки, в цикл зарядки включается период охлаждения.

    Затем цикл заряда продолжается при более низком токе. Затем зарядное устройство NiMH применяет дальнейшее снижение тока по мере заряда. Эта схема продолжается до тех пор, пока батарея не будет полностью заряжена.

    Этот метод зарядки известен как метод «ступенчато-дифференциальной зарядки». Стоит отметить, что он хорошо работает для всех никелевых элементов и аккумуляторов.

    Однако многие NiMH элементы заряжаются с помощью простых зарядных устройств, в результате чего они очень легко подвергаются перезарядке. В результате их нетерпимости к перезарядке это может означать, что их жизнь сокращается. Многие люди обнаружили, что средний срок службы NiMH аккумуляторов меньше ожидаемого. Часто это можно объяснить трудностями с их перезарядкой.

    NiMH капельная зарядка

    Так как никель-металлгидридные аккумуляторы не переносят перезарядку, подзарядка должна выполняться с осторожностью.

    Хотя никель-кадмиевые аккумуляторы могут заряжаться со скоростью около 0,1°C, это значение считается слишком высоким для NiMH-аккумуляторов, и общепринято, что для большинства NiMH-аккумуляторов подзарядка должна выполняться со скоростью около 0,05°C.

    Даже при подзарядке с такой скоростью желательно не оставлять их подзарядку слишком надолго. Лучше не доливать заряд и восполнять любой саморазряд перед использованием.

    Часто ячейки в таких предметах, как беспроводные телефоны и многие другие предметы, которые «всегда включены», будут постепенно заряжать ячейки внутри них, которые часто являются никель-металлогидридными элементами, в течение длительных периодов времени. Хотя у некоторых могут быть элементарные формы управления батареями, у многих их нет.

    Поэтому необходимо быть готовым к периодической замене элементов. Это обеспечит достаточное время разговора, когда трубка снята с подставки и не заряжается. Нет ничего хуже, чем сбросить вызов из-за того, что телефон разрядился, особенно когда вы стоите в длинной очереди и вам приходится начинать сначала.

    Как заряжать NiMH аккумуляторы: рекомендации

    В связи с тем, что зарядка NiMH аккумуляторов должна выполняться надлежащим образом, часто бывает полезно воспользоваться несколькими рекомендациями.

    • Никогда не заряжайте никель-металлогидридные элементы с помощью неподходящего зарядного устройства:   Ни в коем случае нельзя заряжать аккумулятор любой формы с помощью зарядного устройства, которое может быть неподходящим. Элементы NiMH нельзя заряжать с помощью зарядного устройства NiCd, так как определение окончания заряда не будет работать.
    • Зарядка при комнатной температуре:   NiMH элементы не любят заряжаться при низких или высоких температурах.
    • Проверьте температуру элемента:  Если элемент NiMH становится горячим, зарядку следует прекратить. Бытовые зарядные устройства не всегда правильно завершают заряд. Извлекайте батареи, когда они теплые на ощупь. Прекратите использовать зарядное устройство, которое «варит» аккумуляторы.
    Выбор никель-металлгидридных элементов
    • Ручная проверка состояния заряда:   При использовании многих более дешевых зарядных устройств для NiMH аккумуляторов существует реальная возможность перезарядки, и может не быть резервного времени окончания зарядки. Поэтому целесообразно вручную проверить, есть ли вероятность того, что батарея будет заряжена, и зарядку следует прекратить.
    • Проверка возможности быстрой зарядки:   Хотя многие никель-металлгидридные аккумуляторы можно заряжать быстро, это подходит не для всех. Прежде чем применять быструю зарядку, проверьте техническое описание.
    • Быстрая зарядка:   Если аккумуляторы NiMH можно заряжать быстро, то их лучше всего заряжать в этом режиме. При такой зарядке легче определить точку окончания заряда. Приблизительно до 70% заряда эффективность зарядки близка к 100%, а батарея остается холодной. Поэтому приемлема быстрая зарядка большинства элементов NiMH.
    • Подзарядка :   В идеале не следует подзаряжать подпитку в течение длительного времени. Аккумуляторы на основе никеля должны остывать при непрерывном заряде. Если тепло, подпитка слишком высока.
    • Используйте правильное зарядное устройство:  Аккумуляторы на основе никеля и лития требуют совершенно разных алгоритмов зарядки. Не путайте зарядные устройства. Зарядное устройство NiMH также может заряжать NiCd; зарядное устройство NiCd перезарядит NiMH.

    Так как NiMH элементы более чувствительны к способу зарядки по сравнению с другими типами перезаряжаемых батарей, необходимо позаботиться о том, чтобы выбрать правильное зарядное устройство NiMH, а также правильно его использовать. Таким образом, клетки будут служить дольше и работать лучше.

    Другие электронные компоненты:
    Батареи конденсаторы Соединители Диоды полевой транзистор Индукторы Типы памяти Фототранзистор Кристаллы кварца Реле Резисторы ВЧ-разъемы Переключатели Технология поверхностного монтажа Тиристор Трансформеры Транзистор Клапаны/трубки
        Вернуться в меню «Компоненты». . .

    Контроллер заряда никель-металлогидридного аккумулятора DS2715

    Контроллер заряда аккумуляторной батареи DS2715 NiMH | Аналоговые устройства
    1. Товары
    2. Управление энергопотреблением
    3. Управление батареей
    4. ИС зарядного устройства аккумулятора
    5. Переключение зарядных устройств
    6. DS2715
    Включить JavaScript



    • Особенности и преимущества
    • Информация о продукте

    Особенности и преимущества

    • Зарядка от 1 до 10 NiMH аккумуляторов
    • БЫСТРАЯ ЗАРЯДКА до скорости 2C
    • Режимы зарядки PRECHARGE и TOPOFF Help Cell Conditioning
    • Обнаружение нагрузки Позволяет DS2715 переходить в спящий режим с низким энергопотреблением (менее 10 мкА), когда аккумулятор разряжен
    • Прекращение заряда dT/dt устраняет стресс заряда ячейки
    • Мониторы напряжения, температуры и времени для обеспечения безопасности и вторичной нагрузки
    • Регулирует ток с помощью либо линейного управления, либо импульсного управления
    • Выходной светодиодный индикатор отображает состояние заряда
    • Маленький 16-контактный SO-корпус

    Информация о продукте

    DS2715 хорошо подходит для недорогих зарядных устройств, где аккумуляторная батарея находится внутри или снаружи устройства. Он был оптимизирован для безопасной и надежной зарядки от 1 до 10 элементов NiMH последовательно. Внутренний блок усиления может быть выбран как компаратор или усилитель крутизны для регулирования зарядного тока. Это позволяет использовать DS2715 в качестве переключаемого зарядного устройства постоянного тока, линейного регулятора тока или импульсного источника тока. DS2715 предварительно кондиционирует сильно разряженные элементы перед переходом в режим полной зарядки. Он прекращает полный заряд, используя метод dT/dt, для которого требуется внешний термистор. Обнаружение перегрева, понижения температуры и перенапряжения предотвращает зарядку в небезопасных условиях. Выбираемый пользователем таймер зарядки обеспечивает скорость зарядки от 0,167C до 2C. Режимы FAST-CHARGE, TOPOFF и DONE обеспечивают надежную и безопасную зарядку NiMH-элементов. Режим разрядки позволяет DS2715 переходить в режим сна с низким энергопотреблением, пока аккумулятор разряжается.

    Applications

    • Handheld Gaming
    • Handheld POS Terminals
    • Portable DVD Players
    • Portable Television Sets
    • Test Equipment

    Product Categories

    По крайней мере одна модель в этом семействе продуктов находится в производстве и доступна для покупки. Продукт подходит для новых конструкций, но могут существовать более новые альтернативы.

    {{#каждый список}}

    {{/каждый}}

    Оценочный комплект для DS2715

    Оценочный комплект для DS2715

    Технические паспорта
    • DS2715: Спецификация контроллера заряда NiMH аккумуляторной батареи (версия 6)

      4/29/2009
    Данные о надежности Примечания к дизайну
    • НОВЫЙ

      Оценка скорости переключения для зарядного устройства NiMH аккумуляторов DS2715

      27. 03.2008
    Технические статьи
    • Введение в спирометры и важные аспекты проектирования при выборе электрических компонентов

      10.05.2010
    • Обзор зарядки аккумулятора через USB | Максим Интегрированный

      23. 09.2005

    Компания ADI всегда уделяла самое пристальное внимание поставке продукции, отвечающей максимальным уровням качества и надежности. Мы достигаем этого путем включения проверок качества и надежности во все области проектирования продуктов и процессов, а также в производственный процесс. «Ноль дефектов» для поставляемой продукции всегда является нашей целью.

    Выберите модель

    Запрос уведомлений об изменении продукта/процесса

    Закрыть

    • Сохранить в myAnalog Войти в myAnalog
    {{#ifCond_pcn. length 0}} {{еще}} {{#каждый ПК}} {{/каждый}}

    {{../labels.pcn}}

    {{../labels.title}}

    {{../labels.publicationDate}}

    {{количество}} {{#ifCond применимо false}}
    PDN больше не применим для этой части. Он был удален в этой версии PDN. {{/ifCond}}
      {{#каждая ссылка}}
    • {{название}}
    • {{/каждый}}
    {{название}} {{Дата публикации}}
    {{/ifCond}} {{#ifCond pdn. length 0}} {{еще}} {{#каждое персональное имя}} {{/каждый}}

    {{../labels.pdn}}

    {{../labels.title}}

    {{../labels.publicationDate}}

    {{количество}} {{#ifCond применимо false}}
    PDN больше не применим для этой части. Он был удален в этой версии PDN. {{/ifCond}}
      {{#каждая ссылка}}
    • {{название}}
    • {{/каждый}}
    {{название}} {{Дата публикации}}
    {{/ifCond}}

    См. ответы на часто задаваемые вопросы об онлайн-заказах, способах оплаты и многом другом в разделе «Часто задаваемые вопросы по оформлению заказа».



    Указанные цены в США предназначены ТОЛЬКО ДЛЯ БЮДЖЕТНОГО ИСПОЛЬЗОВАНИЯ, указаны в долларах США (FOB США за единицу для указанного объема) и могут быть изменены. Международные цены могут отличаться из-за местных пошлин, налогов, сборов и обменных курсов. Для уточнения цены или стоимости поставки обратитесь в местное торговое представительство Analog Devices, Inc. или к авторизованному дистрибьютору. Цены, отображаемые для оценочных плат и комплектов, основаны на цене за 1 штуку.

    Выборка:
    При нажатии кнопки «Образец» выше выполняется перенаправление на сторонний образец сайта ADI. Выбранная часть будет перенесена в вашу корзину на этом сайте после входа в систему. Пожалуйста, создайте новую учетную запись там, если вы никогда раньше не использовали сайт. Обращайтесь по адресу [email protected] по любым вопросам, касающимся этого Образца сайта.
