Какие схемы используются для защиты акустических систем от повреждений. Как работают устройства защиты динамиков от постоянного напряжения и бросков тока. Какие компоненты применяются в схемах защиты акустики. Почему важно использовать защиту для акустических систем.
Основные функции и принципы работы схем защиты акустических систем
Схемы защиты акустических систем выполняют несколько важных функций:
- Защита динамиков от постоянного напряжения на выходе усилителя
- Устранение щелчков при включении/выключении усилителя
- Защита от перегрузки по току
- Плавное подключение акустических систем после включения усилителя
Принцип работы большинства схем защиты основан на отключении акустических систем от усилителя при обнаружении опасных режимов работы. Для этого используются реле, управляемые специальными детекторными цепями.
Ключевые компоненты схем защиты акустических систем
Основными компонентами типичной схемы защиты акустики являются:
- Реле для коммутации акустических систем
- Детекторы постоянного напряжения и перегрузки по току
- Таймер задержки включения
- Фильтры нижних частот для подавления переходных процессов
- Оптроны для гальванической развязки
Правильный выбор этих компонентов критически важен для надежной работы схемы защиты. Особое внимание уделяется выбору реле с подходящими контактами.
Защита от постоянного напряжения на выходе усилителя
Одна из важнейших функций схем защиты — отключение акустических систем при появлении постоянного напряжения на выходе усилителя. Это позволяет предотвратить выгорание звуковых катушек динамиков.
Принцип работы детектора постоянного напряжения:
- RC-цепочка выделяет постоянную составляющую сигнала
- Компаратор сравнивает напряжение с пороговым значением
- При превышении порога срабатывает реле, отключающее акустику
Время срабатывания такой защиты обычно составляет 50-100 мс, что позволяет эффективно защитить динамики.
Устранение щелчков при включении и выключении усилителя
Для устранения неприятных щелчков в динамиках при включении и выключении усилителя используется задержка подключения акустических систем. Это реализуется с помощью таймера на микросхеме 555 или специализированного контроллера.
Типичная задержка подключения составляет 2-3 секунды после включения усилителя. За это время напряжения в схеме успевают стабилизироваться.
Защита от перегрузки по току
Некоторые схемы защиты также отслеживают ток, протекающий через акустические системы. При превышении безопасного уровня происходит отключение акустики. Это позволяет защитить динамики от перегрева при длительной работе на высокой мощности.
Для детектирования тока обычно используется датчик на основе шунта или трансформатора тока. Порог срабатывания выбирается с учетом параметров конкретных акустических систем.
Применение оптронов в схемах защиты акустики
Оптроны позволяют обеспечить гальваническую развязку между силовой частью и управляющей схемой защиты. Это повышает помехозащищенность и надежность устройства.
В схеме, описанной в статье, применяется оптрон LDA210 с высоким коэффициентом передачи тока. Он используется для детектирования постоянного напряжения на выходе усилителя.
Выбор реле для схем защиты акустических систем
От правильного выбора реле во многом зависит эффективность работы схемы защиты. Основные требования к реле:
- Высокая коммутируемая мощность (десятки ампер)
- Устойчивость к дуговому разряду
- Быстродействие (единицы миллисекунд)
- Наличие переключающих контактов для замыкания выхода на землю
В описанной схеме применяются реле Omron G2R, способные коммутировать ток до 16 А. Для более мощных усилителей могут потребоваться специализированные высоковольтные реле.
Плавный пуск усилителя мощности
Для ограничения пускового тока при включении мощных усилителей применяются схемы плавного пуска. Они позволяют защитить силовой трансформатор, выпрямители и конденсаторы фильтра от перегрузки.
Принцип работы схемы плавного пуска:
- При включении питания в цепь первичной обмотки трансформатора вводится ограничительный резистор
- Через 1-2 секунды резистор шунтируется контактами реле
- Пусковой ток ограничивается на безопасном уровне
Применение схемы плавного пуска особенно актуально для усилителей мощностью более 100 Вт.
Защита акустических систем в Москве
Защита акустических систем в Москве- Все акции
- Каталог
- Установка
- Предзаказ
- Трейд-ин
- Мероприятия
- Фирменная атрибутика
- Новинки
- Где купить
- Гарантия лучшей цены
- Доставка и оплата
- Тесты и обзоры
- Видео
- Новости
- Чемодан Добра
- Команда
- История
- Красная машина
- Проект Кулибин-Гагарин
- Самовывоз
- Сервисы
- Связаться с нами
- Стать дилером
- Заявка на демокар
Сортировать по: наименованию цене популярности
Надежность и долговечность эксплуатации акустической системы зависит от элементов защиты. Эффективнаязащита акустических систем предохраняет диффузор динамика от повреждения острыми предметами.
Приобрести защиту акустической системы можно в интернет-магазине Урал Sound с доставкой по адресу. Среди преимуществ:
- большой выбор товаров;
- высокое качество;
- надежность в эксплуатации.
Изделие предохраняет от попадания грязи и мелких предметов. Для этого используется сетка гриль с шестигранными ячейками. Сетка монтируется на динамик и защищает от случайных повреждений.
Автолюбители могут выбрать и купить защиту акустических систем в Москве для установки на динамики. Защита подходит для марок: ГАЗ, ВАЗ, УАЗ и т. д. Применяется на иномарках.
Диаметр сетки 165 и 200 мм. Шестигранные ячейки служат надежной защитой диффузора. В наличии модели: Ural (Урал) AG-PT16 V.2, Ural (Урал) AG-PT20 V.2, Ural (Урал) AG-D16 и пр.
Установить сетку гриль можно самостоятельно или обратиться за помощью к специалистам. Стальная сетка не портит внешний вид акустической системы.
- простота и надежность конструкции;
- устойчивость против ударов во время падения;
- защита не влияет на качество воспроизведения звука.
В комплект входит установочный обод. Сетка держится надежно. Не слетает во время прослушивания музыки даже на большой громкости. Устанавливает без проблем. Срок эксплуатации неограничен. Можно поменять на другую сетку в любое время.
Заказать сетку с доставкой по Москве и области можно на сайте или по телефону. В каталоге несколько моделей с описанием характеристик.
Автолюбители могут выбрать изделие, которое больше всего подходит для акустической системы. Доставка осуществляется курьером. В регионы почтой и транспортными компаниями. Звоните.
OnlineСхема защиты акустических систем от бросков выходного напряжения
«Эх, ядрёна кочерга, хорошая была акустика! Не уберёг-таки красавицу, не спас семейный бюджет.
Всю ночь просидел в палатке с карабином в обнимку, а не углядел. Просочилась изнутри постоянка, прокралась, блин, сцуко незаметно.
Прости меня, любимая, что не смог я тебя уберечь!»
Типичная грустная история, сопровождающая усилители с непосредственной связью с акустической системой. А чтобы сильно не горюниться в подобных ситуациях, необходимо предусмотреть устройство защиты акустических систем от бросков выходного напряжения, возникающих из-за неисправности, или схемотехнических шероховатостей усилителя НЧ.
1. Начнём с простого дедовского способа избавления от головной боли при помощи разделительного конденсатора на выходе усилителя.
По поводу разделительных конденсаторов и их влияния на звук на аудиофильских форумах, если уж и не доходит до рукопашной, то где-то очень
рядом.
Скажу больше — какой-нибудь там архаичный усилитель JLH Джона Линсли Худа с разделительным конденсатором на выходе звучит значительно
музыкальнее современных дорогих ресиверов с непосредственной связью с АС.Поскольку питание у рассматриваемых усилителей двуполярное, обойтись одним электролитом не удастся — нужен неполярный конденсатор.
Вульгарное встречно-последовательное соединение электролитических конденсаторов, вопреки расхожему мнению, из полярного нормальный
неполярный не сделает, нужна пара резисторов.
На рисунке приведена схема подключения нагрузки к мостовому усилителю мощности.
Для обычных усилителей с двуполярным питанием — всё тоже самое, просто минусовой вывод динамика сажается на землю.
Выбирая электролиты, следует исходить из максимального рабочего напряжения, равного удвоенному напряжению питания.
К примеру, при
Uпит = ±50V конденсаторы должны быть рассчитаны на рабочее напряжение — не менее 100В.
Рис. 1

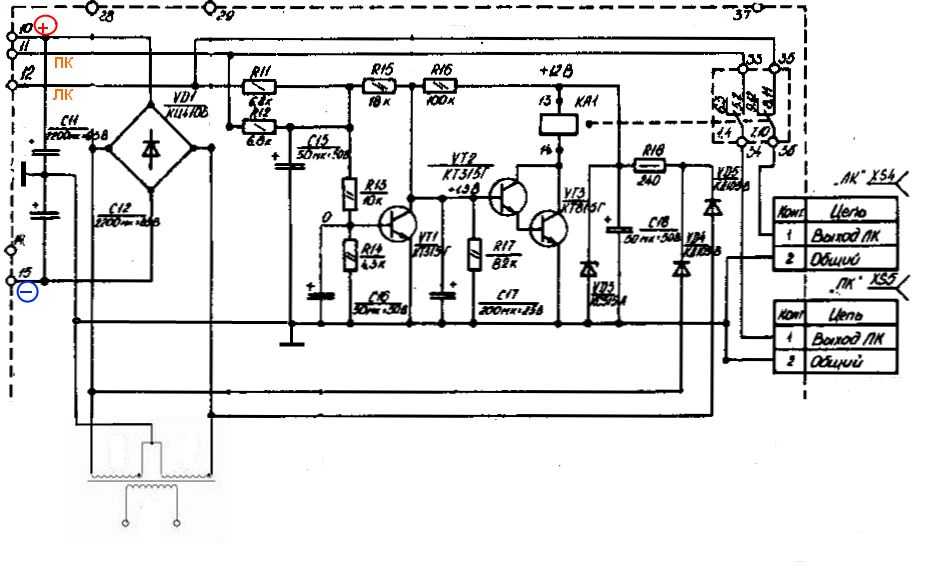

2. Плавно переходим к классике жанра — полупроводниковым блокам защиты акустических систем от постоянного напряжения.
Схемы на транзисторах имеют приличный набор недостатков, так что даже не будем транжирить на них своё драгоценное время.
Рис.2
Схема построена на одной дешёвенькой микросхеме, представляющей собой счетверённый компаратор, и одном транзисторе, плюс всякая мелкая рассыпуха.
Количество контролируемых выходов УНЧ может быть существенно увеличено добавлением дополнительных резисторов и реле, как
это показано для примера на принципиальной схеме синим цветом.
При возникновении постоянного напряжения на любом из входов устройства происходит одновременное размыкание всех контактов реле.
Количество каналов управления может быть легко увеличено до двух.
Для этого 13 и 14 выводы микросхемы необходимо отсоединить от
1 и 2 выводов, подключить их через резистор номиналом 10кОм к плюсу питания, и, добавив дополнительный транзисторный каскад с реле,
возрадоваться искомому результату.За контроль положительных уровней входных сигналов отвечают компараторы DA1A и DA1C, за ревизию отрицательных — DA1B и DA1D.
Диоды VD1-VD4 осуществляют защиту блока от высоких напряжений на входе, возникающих при неисправности усилителя, приводящей к плевку постоянкой, равной +, или — Еп усилителя.
Подстроечным резистором R8 устанавливается желаемый уровень срабатывания защиты в пределах от ±0V до ±1,75V. Значения эти приведены
при количестве контролируемых выходов УНЧ, равных двум. При удваивании числа контролируемых выходов пределы эти уменьшаются в 2 раза,
при утраивании — в 3 и т. д. Если мы упираемся в слишком низкий уровень срабатывания, то лечится это простым увеличением номинала
резистора R4.
Теперь, что касается интегрирующих RC-цепей, целью которых является выделение из переменки постоянной составляющей.
Одиночная цепь, как не воюй, не в состоянии адекватно справиться с возложенной на неё высокой ответственностью. При
увеличении значения ёмкости конденсатора — до неприличия возрастает время срабатывания защиты, при уменьшении — возникают ложные
срабатывания при работе мощных усилителей на высокой громкости.
Именно из этих соображений в схеме применены двойные RC-цепи, позволяющие использовать устройство с усилителями вплоть до
киловаттных мощностей и гарантирующие время срабатывания при возникновении высокого постоянного напряжения на выходе усилителя,
не превышающее 70-80 мсек.
Транзистор Т1 — любой n-p-n биполярный, или n-канальный полевой, способный справиться с суммарным током, подключенных к нему реле.
При использовании схемы в сочетании с мостовым усилителем мощности, один вход соединяется с выходом УНЧ, идущим на плюсовую
клемму динамика, второй вход — с выходом УНЧ, идущим на минусовую.
Конденсатор С6 отвечает за время задержки подключения акустических систем к выходу УНЧ при нажатии кнопки питания. При данном значении ёмкости задержка составляет — около 2 секунд.
Защита и приглушение динамиков с помощью оптического преобразователя
» Перейти к разделу «Дополнительно»
Я разрабатываю и собираю два идентичных стереоусилителя для стереосистемы, и мне нужна была хорошая схема защиты динамиков и отключения звука. Вот что я сделал…
Между выходом усилителя мощности звука со связью по постоянному току и динамиком установлена схема защиты и отключения звука динамика. Его основное назначение — отключение динамиков, как только на выходе усилителя присутствует большое постоянное напряжение, способное повредить динамик.
Это может произойти, если усилитель неисправен.
Наиболее распространенным сценарием отказа является короткое замыкание одного из выходных устройств, в результате чего на выходные клеммы подается полное напряжение шины постоянного тока. Помимо защиты динамиков от отказа устройства вывода, схема также устраняет «стук при включении», подключая динамики только после включения усилителя мощности и по прошествии достаточного времени для стабилизации смещения постоянного тока.
Схемы защиты и отключения звука есть давно, но мне кажется, что одна конфигурация не учтена. Я говорю об использовании оптопары сразу после ФНЧ на входе такой конструкции. Работая в сфере телекоммуникаций, я помнил, что инфракрасные светодиоды на основе арсенида арсенида галлия, используемые в оптических соединителях, требуют небольшого тока для открытия, особенно когда более высокая скорость не требуется.
Итак, я построю это с помощью оптического соединителя. Поиск в Google показывает, по крайней мере, одно устройство, которое отвечает всем требованиям: двухканальный двунаправленный оптический ответвитель с фотодарлингтоном (LDA210) на другой стороне, что делает коэффициент усиления по току высоким.
Согласно техническому описанию (доступно при загрузке статьи), он имеет типичный коэффициент усиления по току 8500%, а для открытия светодиодов требуется около 75 мкА.
Использование двунаправленного оптического изолятора имеет несколько очевидных преимуществ. Помимо гальванической развязки, также существует идеальная симметрия без необходимости в дифференциальном источнике питания или плавающем эталоне, как в других схемах. После тестирования различных конфигураций я придумал схему в Рисунок 1 .
РИСУНОК 1. Схема цепи.
Таймер 555 отвечает за приглушение звука; он установлен на две секунды с помощью регулятора на 100 кОм (55,1 кОм) и танталового конденсатора на 33 мкФ. Мне нравится использовать танталовые конденсаторы в схемах синхронизации, потому что значение их емкости имеет хорошую стабильность во времени.
Другое время приглушения можно рассчитать, используя t = 1,1*RC, где R — подстроечный резистор на 100 кОм, а C — конденсатор на 33 мкФ (t).
Таймер 555 имеет максимальный ток 200 мА, входящий или выходящий через контакт 3, что еще больше упрощает схему.
Резистор 133 Ом/0,5 Вт с конденсатором 470 мкФ представляет собой энергосберегающую схему. Когда схема впервые включена, на мгновение — пока конденсатор емкостью 470 мкФ не зарядится — ток, потребляемый источником питания 11,37 В постоянного тока, составит около 84 мА. После зарядки конденсатора он падает до 42 мА.
Можно было бы подумать, что эта схема энергосбережения увеличит время отпускания реле, но на самом деле время отпускания примерно такое же, потому что напряжение на катушках падает с поддерживающего напряжения 6,5В, а не с 11,37В. 11,37 В от источника питания 12 В с последовательным диодом. Разумеется, схема одинаково хорошо работает и с 12В.
Принцип работы прост: если на выходе одного из усилителей мощности (или обоих) присутствует положительное или отрицательное постоянное напряжение, соответствующий биполярный конденсатор емкостью 47 мкФ начинает заряжаться через резистор 22 кОм до тех пор, пока не достигает порога 1,2 В.
При этом напряжении будет открываться соответствующий инфракрасный светодиод, а также открываться коллектор-эмиттер Дарлингтона, замыкая конденсатор 33 мкФ на минус через резистор 200 Ом.
Когда напряжение на конденсаторе падает ниже 1/3 напряжения питания, выход (вывод 3) таймера 555 становится высоким, а реле отключают динамики и подключают их к земле усилителя.
Время, необходимое реле для отключения динамиков, в основном зависит от постоянной времени RC-фильтра нижних частот на входе. В таблице на рис. 2 показано время отключения при постоянном напряжении от порогового значения (1,2 В постоянного тока) до 50 В постоянного тока. Если вам интересно, я всегда разряжаю конденсатор перед каждым измерением.
РИСУНОК 2. График со временем задержки.
Я разработал его для своих усилителей мощностью 40 Вт. Максимальное выходное напряжение на нагрузке 8 Ом перед ограничением составляет около 18 В (среднеквадратичное значение) и является линейным в диапазоне от 20 Гц до 20 кГц.
На входе усилителя имеется конденсатор емкостью 1 мкФ с резистором 100 кОм на землю, образующий фильтр нижних частот с сопротивлением ФК 1,59 Гц. Оставив уровень напряжения на уровне 18 В RMS на частоте 20 Гц, я снижал частоту до тех пор, пока не отключались реле. Частота выключения реле составляет 3 Гц при 17,58 В RMS с фильтром нижних частот 22 кОм/47 мкФ.
Это хороший компромисс. Я не думаю, что сигнал 3 Гц является чем-то распространенным в наши дни в звукозаписи, но я полагаю, что деформированная виниловая пластинка может генерировать очень низкую частоту (возможно, даже 3 Гц), если только на пути сигнала нет фильтра нижних частот.
Два отдельных входа или один общий вход?
Причина, по которой я использую два отдельных входа, заключается в том, что с одним общим входом (два резистора питают один конденсатор) напряжение постоянного тока уменьшается вдвое, что увеличивает время отключения примерно в два раза.
Кроме того, очень маловероятно, что оба канала усилителя выйдут из строя одновременно: один выдает положительное, а другой отрицательное напряжение постоянного тока.
В этом случае, если схема защиты использует общий вход, два напряжения постоянного тока компенсируют друг друга, делая схему бесполезной.
Для входного фильтра я также тестировал каскадный фильтр второго порядка, но оказалось, что на самом деле он медленнее, потому что конденсаторы заряжаются по одному. Это тот случай, когда чем проще, тем лучше.
Реле
Существует множество комплектов и схем для защиты динамиков и отключения звука. Однако у большинства из них есть общая проблема: способ подключения динамика к реле не защищает динамик в случае неисправности усилителя.
В большинстве этих цепей реле размыкается при наличии постоянного напряжения, но искрение спаивает контакты, и энергия от конденсаторов в блоке питания проходит через катушку динамика на землю. На самом деле дуга может длиться секунды, так как между индуктивным сопротивлением динамика и конденсаторами в блоке питания усилителя существует «пинг-понговое» совпадение.
Чтобы действительно защитить динамик, используемое реле должно иметь контакт SPDT, который замыкает динамик на землю, как видно из схемы.
Такое расположение приведет к возникновению дуги на землю, а не через динамик, что приведет к срабатыванию предохранителя.
Конечно, существуют реле, рассчитанные на большие постоянные напряжения и токи, но обычно они дороги. Есть реле с магнитами, помещенными близко к контактам, которые будут прерывать искрение, или с контактами, запаянными в инертном газе; реле с контактами с более высокой температурой плавления (например, вольфрам), удвоенными серебряными контактами для лучшей проводимости; или несколько последовательных контактов и т. д.
Или мы можем использовать два быстродействующих твердотельных реле (достаточно дорогих), управляемых представленной здесь схемой, для отключения обеих шин постоянного тока, когда на выходе усилителя мощности присутствует постоянное напряжение. Все это можно использовать, но в конечном итоге они будут делать то же самое, что и используемые реле G2R.
Дизайн печатной платы
Для рисования схем я использую VISIO Technical.
Я сделал дизайн печатной платы на двустороннем FR4 с 2 унциями меди для более высокой токовой способности. В качестве программного обеспечения используется Pad2Pad, которое можно загрузить с веб-сайта Pad2Pad ( https://www.pad2pad.com ).
Внешняя дорожка шириной 1,00 мм с 2 унциями меди может передавать ток 3А. На моей плате сильноточные дорожки шире и удвоены, как вы можете видеть на , рис. 3, и 9.0022 Рисунок 4 .
РИСУНОК 3. Рисунок печатной платы , вид сверху и снизу.
РИСУНОК 4. Фотография печатной платы, сверху и снизу.
Обнаружение переменного тока
Следуя тому же принципу, можно вставить схему обнаружения переменного тока (как показано на рис. 5 ) для приложений, где нет 12 В постоянного тока, который падает достаточно быстро, чтобы отключить нагрузку перед выходом усилителя. проходит через внезапные большие колебания напряжения, которые могут вызвать нагрузку на динамики и уши.
РИСУНОК 5. Схема цепи с обнаружением переменного тока.
TLP222A — твердотельное реле (ТТР), используемое последовательно с источником питания 12 В. Он остается разомкнутым (макс. 2,0 Ом), если на входе мостового выпрямителя DF10M есть переменное напряжение. Согласно техническому описанию, время, необходимое SSR для размыкания и отключения напряжения в цепи защиты, составляет не более 0,5 мс. Максимальное время отпускания реле G2R составляет 5 мс.
Для различных напряжений переменного тока значение резистора 2 кОм необходимо изменить, чтобы ограничить ток через светодиод внутри твердотельного реле до типичного значения 7,5 мА. В даташите рекомендуемый диапазон тока для светодиода от 5 мА до 25 мА. Тест, который я провел, был для 12 В переменного тока, а токоограничивающий резистор был 2 кОм.
Вывод
Эта схема защитит динамики в случае неисправности усилителя. При ремонте усилителя рекомендуется также заменить реле; это потому, что контакты будут повреждены в большей или меньшей степени, в зависимости от силы тока и продолжительности дугового разряда.
Это все равно дешевле, чем пара специальных реле.
Для индуктивных нагрузок переменного тока (cos q = 0,4) контакты реле большой мощности G2R, используемые в этой конструкции, рассчитаны на 16 А и 180 В.
Для резистивных нагрузок постоянного тока контакты рассчитаны на 16 А и 30 В. Для индуктивных нагрузок постоянного тока см. график в разделе «Технические данные» в техническом описании реле G2R.
В нынешнем виде эта схема хорошо работает с моим усилителем мощности 40 Вт. Это, вероятно, будет работать для усилителей мощностью до 100 Вт.
Для усилителей большей мощности необходимо выбирать другие реле.
Как я уже говорил, это важно, и это сбережет ваши дорогие динамики, если выбрать правильное реле. NV
Список деталей
| КОМПОНЕНТ | ПОСТАВЩИК | ПОСТАВЩИК НОМЕР | КОЛ-ВО |
| 154 Ом 0,5 Вт | Маузер | 603-МФР50SFTE52-154Р | 1 |
| 200 Ом 0,25 Вт | Маузер | 603-МФР-25ФРФ52-200Р | 1 |
| 22 кОм 0,25 Вт | Маузер | 603-МФР-25ФРФ52-22Р | 2 |
| Подстроечный резистор 100 кОм | Маузер | 652-3296W-1-104LF | 1 |
| Пленка 10 нФ | Маузер | 594-2222-370-36103 | 1 |
| Пленка 100 нФ | Маузер | 594-2222-370-36104 | 1 |
| 33 мкФ (t) | Маузер | 581-TAP336K025SCS | 1 |
| 100 мкФ электролитический NP | Мышеловка | 667-ECE-A1EN101UB | 2 |
| 470 мкФ электролит | Маузер | 667-ЕЭУ-FR1E471Y | 1 |
| 1N4007 | Маузер | 512-1N4007 | 1 |
| ЛМ555 | Маузер | 926-LM555CN/НОПБ | 1 |
| LDA210 | Маузер | 849-ЛДА210 | 1 |
| Быстродействующий предохранитель 2А | Маузер | 576-0217002. HXP | 2 |
| Реле RTD34012 (16А) | Маузер | 655-РТД34012 | 2 |
| Клеммная колодка 3,5 мм | Маузер | 538-39357-0002 | 1 |
| Держатель предохранителя Крепление для печатной платы | Маузер | 534-4527 | 2 |
| 4-позиционная фиксированная клеммная колодка 7,5 мм (15 А) | Цифровой ключ | ЭД1569-НД | 1 |
| 2-позиционная фиксированная клеммная колодка 7,5 мм (15 А) | Цифровой ключ | ЭД1567-НД | 2 |
Загрузки
201801-Gorcea.zip
Что в почтовом индексе?
Технический паспорт
Список деталей
Схема
Файл печатной платы
Плавный пуск и задержка включения динамика / DC Protector Combo — diyAudio Store
Плавный пуск и задержка включения динамика / DC Protector Combo
- 25 00
Название по умолчанию — 25,00 долларов США.
Количество
Описание
Этот пакет включает в себя одну плату плавного пуска и одну плату задержки включения динамика и плату защиты постоянного тока. Они не доступны для покупки отдельно.
Плата плавного пуска Каждый раз, когда вы включаете свой монструозный (или не очень) усилитель мощности, начальный ток, потребляемый от сети, может во много раз превышать полную мощность. Это более широко известно как пусковой ток, вызванный главным образом огромными токами переключения силового трансформатора и пустыми батареями конденсаторов. При включении конденсаторы фильтра в вашем блоке питания полностью разряжаются и действуют как короткое замыкание в течение короткого периода времени, пока не будет достигнуто определенное напряжение. Этот короткий период времени может быть очень вредным для вашего силового выключателя, предохранителя, силового трансформатора, выпрямителей и фильтрующих конденсаторов.
Этот проект плавного пуска используется для ограничения этих разрушительных пусковых токов путем мгновенного введения сопротивления между первичной обмоткой силового трансформатора и сетью питания, которая через короткое время полностью подключается к сети. Этой мгновенной задержки уже достаточно, чтобы зарядить крышки фильтров и ограничить потребление пускового тока.
Если у вас есть какие-либо вопросы, посетите ветку Power Supply Soft Start V3 на форуме поддержки магазина.
- Спецификация материалов
- Схема
- Фотографии сборки
| Размеры | 110 мм x 55 мм |
|---|---|
| Монтажные отверстия | Отверстия расположены на сетке 10 мм x 10 мм |
| Количество плат в комплекте | 1 |
| Слои | 2 |
| Версия платы | 3,0 |
Задержка включения динамиков и плата защиты постоянного тока
Защитите свои драгоценные динамики от переходных процессов включения и выключения усилителя мощности и неисправностей усилителя, таких как наличие постоянного напряжения на выходе.
Устройство защиты динамика подключает ваш динамик через несколько секунд после включения усилителя, достаточно долго, чтобы усилитель мощности успокоился, что устраняет любые неприятные удары, которые вы слышите в своих динамиках. Он также обеспечивает отключение динамика в случае наличия постоянного напряжения на выходе вашего усилителя, защищая звуковую катушку вашего динамика от перегорания.
Если у вас есть какие-либо вопросы, посетите тему «Задержка включения динамика и DC Protector V3» на форуме поддержки магазина.
- Спецификация (3.0.2b) — Примечание: 3-страничная спецификация
- Схема
- Фотографии сборки
| Размеры | 100 мм x 50 мм |
|---|---|
| Монтажные отверстия | Отверстия расположены на сетке 10 мм x 10 мм |
| Количество плат в комплекте | 1 |
| Слои | 2 |
| Версия платы | 3,0 |
Я использовал плавный пуск
Я использовал плавный пуск, который, похоже, работает правильно.
Я использую его на усилителе класса А мощностью 75 Вт/канал с двумя трансформаторами по 500 ВА. Это сделало работу хорошо. Я использовал 0,47 мкФ для демпфера в C2.
Я все еще могу собрать плату защиты динамика
Платы плавного пуска/защиты динамика
Построено 2 пары. Эти доски быстро и легко собираются и отлично работают. Очень рекомендую!
Плата плавного пуска в рабочем состоянии
Документация по плате плавного пуска немного устарела, но в целом достаточна. Качество печатной платы первоклассное, да и общий дизайн тоже хорош. Я заменил реле Omron GSLE-1A4 (24 В постоянного тока), потому что указанная деталь больше не была доступна. Он подходит и работает хорошо. Это реле рассчитано на 10 ампер при 250 В переменного тока. В качестве входного источника питания я использовал конденсатор номиналом 1,0 мкФ MKT X2. Конденсаторы меньшего размера, с которыми я экспериментировал, не давали достаточного тока.
Мне нужна была большая задержка, поэтому я увеличил емкость времязадающего конденсатора до 4700 мкФ, что дало мне задержку замыкания реле примерно на 2,6 секунды.
Платы плавного пуска и задержки динамиков
Я купил этот комплект, чтобы добавить его к серийно выпускаемому усилителю с прямой связью. Из-за возраста некоторые компоненты сместились, и усилитель начал работать нестабильно при первоначальном включении и выключении.
Печатные платы не такие большие, и у меня было достаточно места для их установки в моем усилителе. Сами доски качественные. Как уже говорили другие, мне пришлось немного отклониться при выборе реле от поставляемой спецификации. Я использовал два Omron G5LE-1A4-DC12 для задержки динамика и один Omron G5LE-14-DC24 для плавного пуска. В качестве трансформатора я использовал Triad F5-24. Комплект очень прост в сборке, и он отлично работает, синхронизация задержки идеальна, так как мой усилитель стабилизируется до того, как активируются разъемы для динамиков.
Спасибо за отличный продукт, я планирую купить больше в будущем, чтобы добавить к моим другим усилителям с прямой связью.
плата хорошего качества
Я использую только плату защиты постоянного тока. Это очень хорошая плата, я заказал резисторы другой серии, чем те, что указаны в спецификации, поэтому мои были больше, помните об этом. Также я собираюсь использовать часть № G5LE-14-DC5 для реле, пожалуйста, проверьте перед заказом компонента.
Задержка включения динамика.
Платы прибыли в течение 2 недель в Великобританию. Сборка платы была простой, прикрепленной к задней панели моего F6, задерживает полный ток на несколько секунд без шума включения через динамики. Большой продукт.
ЗАДЕРЖКА ВКЛЮЧЕНИЯ ГРОМКОГОВОРИТЕЛЯ И ПЛАТА ЗАЩИТЫ ПО ПОСТОЯННОМУ ТОКУ
Потрясающе быстрая доставка и отличная работа! Спасибо!
Комплект задней панели
Что тут сказать.
