Защита от импульсного напряжения: как обезопасить электрооборудование дома

Как работают устройства защиты от импульсных перенапряжений. Для чего они нужны в домашней электросети. Какие бывают типы и классы УЗИП. Как правильно выбрать и установить защиту от перенапряжения.

Содержание

Что такое импульсное перенапряжение и чем оно опасно

Импульсное перенапряжение — это кратковременный скачок напряжения в электросети, значительно превышающий номинальное значение. Длительность такого импульса обычно составляет от нескольких микросекунд до нескольких миллисекунд.

Основные источники импульсных перенапряжений:

  • Удары молнии в линии электропередач или вблизи них
  • Коммутационные процессы в сети (включение/выключение мощных потребителей)
  • Аварийные режимы в энергосистеме
  • Электростатические разряды

Чем опасны импульсные перенапряжения для бытовой техники и электроники.

  • Пробой изоляции и выход из строя электронных компонентов
  • Сбои в работе микропроцессорных устройств
  • Ускоренное старение изоляции электроприборов
  • Возникновение пожароопасных ситуаций

Поэтому защита от импульсных перенапряжений является важным элементом обеспечения надежности и безопасности домашней электросети.


Принцип работы устройств защиты от импульсных перенапряжений (УЗИП)

УЗИП (устройство защиты от импульсных перенапряжений) — это специальный прибор, который устанавливается в электрическую сеть для ограничения амплитуды импульсных перенапряжений до безопасного уровня.

Как работает УЗИП.

  1. В нормальном режиме УЗИП имеет высокое сопротивление и не влияет на работу сети
  2. При возникновении импульса перенапряжения сопротивление УЗИП резко падает
  3. Через УЗИП протекает импульсный ток, ограничивая напряжение на защищаемом оборудовании
  4. После снятия перенапряжения УЗИП восстанавливает высокое сопротивление

Основные элементы УЗИП — варисторы, газоразрядники, диоды-супрессоры. Они обеспечивают быстрое срабатывание и высокую поглощающую способность.

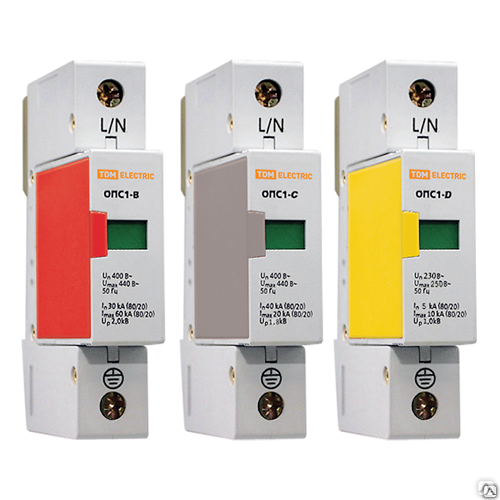

Типы и классы устройств защиты от импульсных перенапряжений

Устройства защиты от импульсных перенапряжений классифицируются по нескольким параметрам:

По типу защиты:

  • Тип 1 (класс B) — защита от прямых ударов молнии
  • Тип 2 (класс C) — защита от наведенных перенапряжений
  • Тип 3 (класс D) — защита чувствительного оборудования

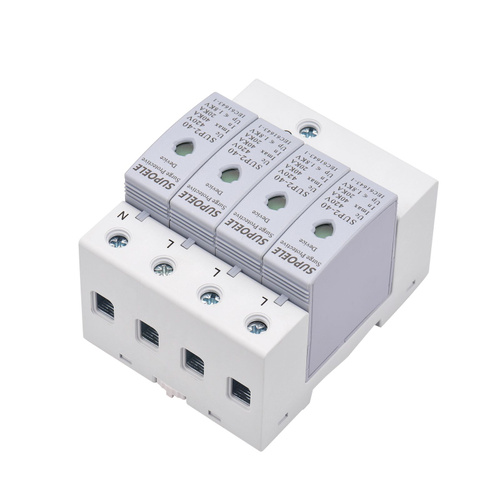

По конструктивному исполнению:

  • Одномодульные УЗИП
  • Многомодульные УЗИП
  • Комбинированные УЗИП

По способу подключения:

  • Параллельное включение
  • Последовательное включение

Выбор типа и класса УЗИП зависит от степени опасности перенапряжений и чувствительности защищаемого оборудования.


Где и как устанавливать УЗИП в домашней электросети

Правильная установка УЗИП обеспечивает эффективную защиту от импульсных перенапряжений. Рекомендации по монтажу:

  1. УЗИП класса B устанавливается на вводе в здание
  2. УЗИП класса C монтируется в распределительном щите
  3. УЗИП класса D размещается рядом с защищаемым оборудованием
  4. Необходимо обеспечить надежное заземление УЗИП
  5. Длина проводников должна быть минимальной

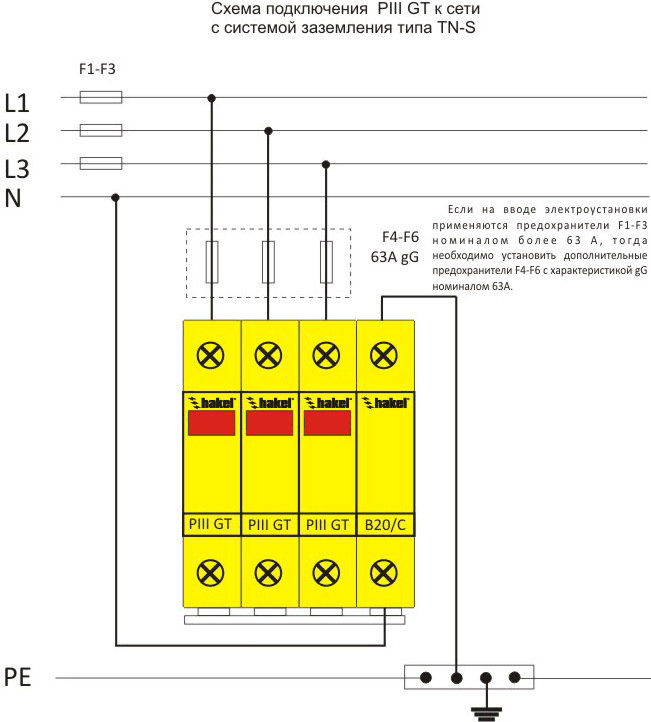

Схема подключения УЗИП зависит от системы заземления (TN-C, TN-S, TT) и конфигурации сети. Важно соблюдать рекомендации производителя по монтажу.

Как выбрать УЗИП для защиты домашней электросети

При выборе УЗИП для дома нужно учитывать следующие параметры:

  • Максимальное длительное рабочее напряжение
  • Номинальный разрядный ток
  • Уровень напряжения защиты
  • Время срабатывания
  • Энергетическая стойкость

Для типовой квартиры или частного дома рекомендуется использовать:

  • На вводе — УЗИП класса B+C с номинальным разрядным током 40-60 кА
  • В распределительном щите — УЗИП класса C на 15-20 кА
  • Для защиты чувствительной техники — УЗИП класса D на 5-10 кА

При выборе важно ориентироваться на надежных производителей, имеющих сертификаты соответствия.


Особенности защиты от перенапряжений в частном доме

Защита от импульсных перенапряжений в частном доме имеет свои особенности:

  • Необходимость защиты от прямых ударов молнии
  • Большая протяженность внутренних электросетей
  • Наличие внешних коммуникаций (антенны, интернет-кабели)

Рекомендации по организации защиты:

  1. Установка внешней молниезащиты (молниеотводы, токоотводы)
  2. Монтаж УЗИП класса B на вводе в дом
  3. Установка УЗИП класса C в распределительных щитах
  4. Защита слаботочных линий специальными УЗИП
  5. Организация системы уравнивания потенциалов

Комплексный подход обеспечит надежную защиту оборудования и безопасность жильцов.

Обслуживание и проверка работоспособности УЗИП

Для обеспечения длительной и надежной работы УЗИП требуется периодическое обслуживание:

  • Визуальный осмотр на наличие повреждений
  • Проверка индикаторов состояния
  • Измерение сопротивления изоляции
  • Тестирование с помощью специальных приборов

Частота проверок:

  • После каждого срабатывания УЗИП
  • Не реже 1 раза в год
  • После сильных гроз в регионе

При обнаружении неисправности УЗИП подлежит немедленной замене. Нельзя эксплуатировать поврежденные устройства защиты.


Экономическая эффективность применения УЗИП

Установка УЗИП требует определенных затрат, но в долгосрочной перспективе она экономически оправдана. Рассмотрим основные факторы:

Преимущества использования УЗИП:

  • Снижение риска выхода из строя дорогостоящей техники
  • Уменьшение затрат на ремонт и замену оборудования
  • Повышение надежности работы электронных систем
  • Снижение вероятности возникновения пожаров

Экономический эффект:

  • Стоимость УЗИП в среднем составляет 2-5% от стоимости защищаемого оборудования
  • Срок окупаемости — от нескольких месяцев до 2-3 лет
  • Снижение страховых взносов при наличии УЗИП

Таким образом, применение УЗИП является экономически эффективным решением для защиты домашней электросети и оборудования.


Импульсная защита. Типы и классы защиты. Работа и применение

Импульсная защита – это устройство блокировки от чрезмерного напряжения в виде импульсов тока. Она устанавливается в квартирах и домах, обладает такими преимуществами, как высокая эффективность, низкая стоимость, совершенная конструкция.

Такой тип защиты оборудования силовых распределительных линий до 1000 вольт служит для защиты от повышенных напряжений, связанных с импульсами.

Источниками импульсов могут быть:

  • Разряды молнии в цепь электропитания или в молниеотвод объекта рядом с вводом питания в объект.
  • Разряды молнии на расстоянии до нескольких тысяч метров возле коммуникаций объекта.
  • Подключения достаточно мощных нагрузок, замыкания в линиях распределения питания.
  • Помехи от электромагнитных волн, от электронных приборов и оборудования.

В офисах и квартирах имеется много бытовой, компьютерной и другой дорогостоящей техники, которая потребляет электроэнергию. Поэтому, во избежание риска повреждений и выхода из строя от импульсных перенапряжений оборудования, лучше приобрести и установить защитное устройство.

Достаточно одного резкого перепада напряжения для выхода из строя сразу нескольких бытовых устройств. Особенно актуален этот вопрос в дачных домиках, загородных домах, в которых система электроснабжения, отопления, водоснабжения подключены к автономным сетям питания. Нельзя пренебрегать требованиями электробезопасности.

Импульсная защита служит для ограничения напряжения в виде импульсов от разрядов молнии, подключений мощной индуктивной нагрузки (Это могут быть большие электромоторы, трансформатор) и т.п.

Типы и классы защиты от импульсов напряжения

  1. Тип 1. Класс В. Устройства применяются при возможном прямом ударе молнии в цепь питания или рядом с объектом в землю. Если ввод питания осуществлен по воздушной линии, а также, если имеется молниеотвод, то установка импульсной защиты строго обязательна. Оборудование монтируется в железном корпусе, рядом с входом питания в здание, либо в распределительном щите.
  2. Тип 2. Класс С. Имеет уменьшенную защиту от импульсов напряжения, монтируется у входа в электроустановку и в помещение, как 2-й уровень защиты. Монтируется в распределительных щитках.
  3. Тип 3. Класс D. Защищает электрооборудование от остаточного перенапряжения, несимметричных токов, помех высокой частоты. Монтируется вблизи электрических приборов. Рекомендуется защиту от импульсов устанавливать рядом с потребителем, не более пяти метров от него, а если есть молниеотвод, то непосредственно на входе питания потребителя, так как ток в молниеотводе провоцирует значительный по величине импульс в электропроводке.

Принцип действия

Действие защиты от импульсов напряжения можно легко объяснить, так как в нем простая схема вывода перенапряжения. В схему устройства вмонтирован шунт, по которому ток поступает к нагрузке потребителя, подключенного к питанию. От шунта к земле подключена перемычка, которая состоит из разрядника или варистора.

При нормальном напряжении в сети варистор имеет сопротивление несколько мОм. При появлении на линии перенапряжения, варистор начинает пропускать через себя ток, поступающий далее в землю. Так просто действует защита от импульсов. При нормализации напряжения питания варистор перестает быть проводником тока, и питание поступает к потребителю по встроенному шунту.

Устройство защиты

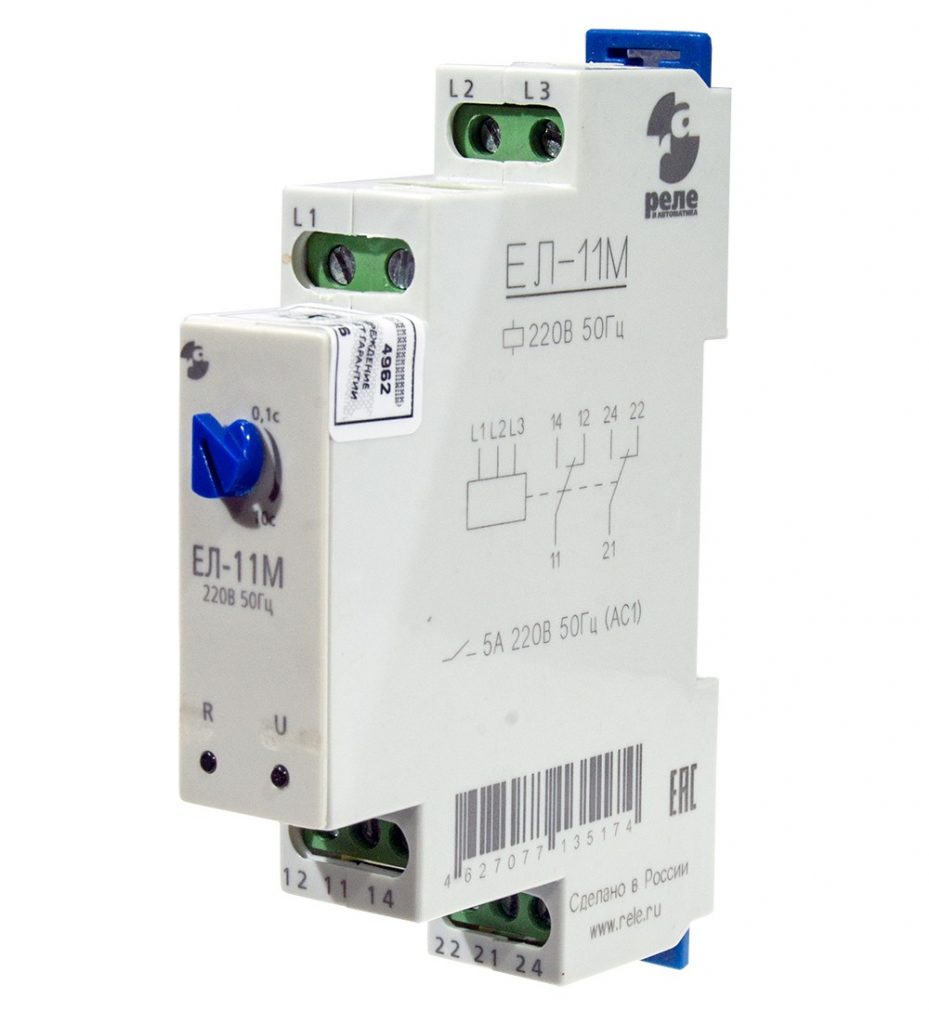

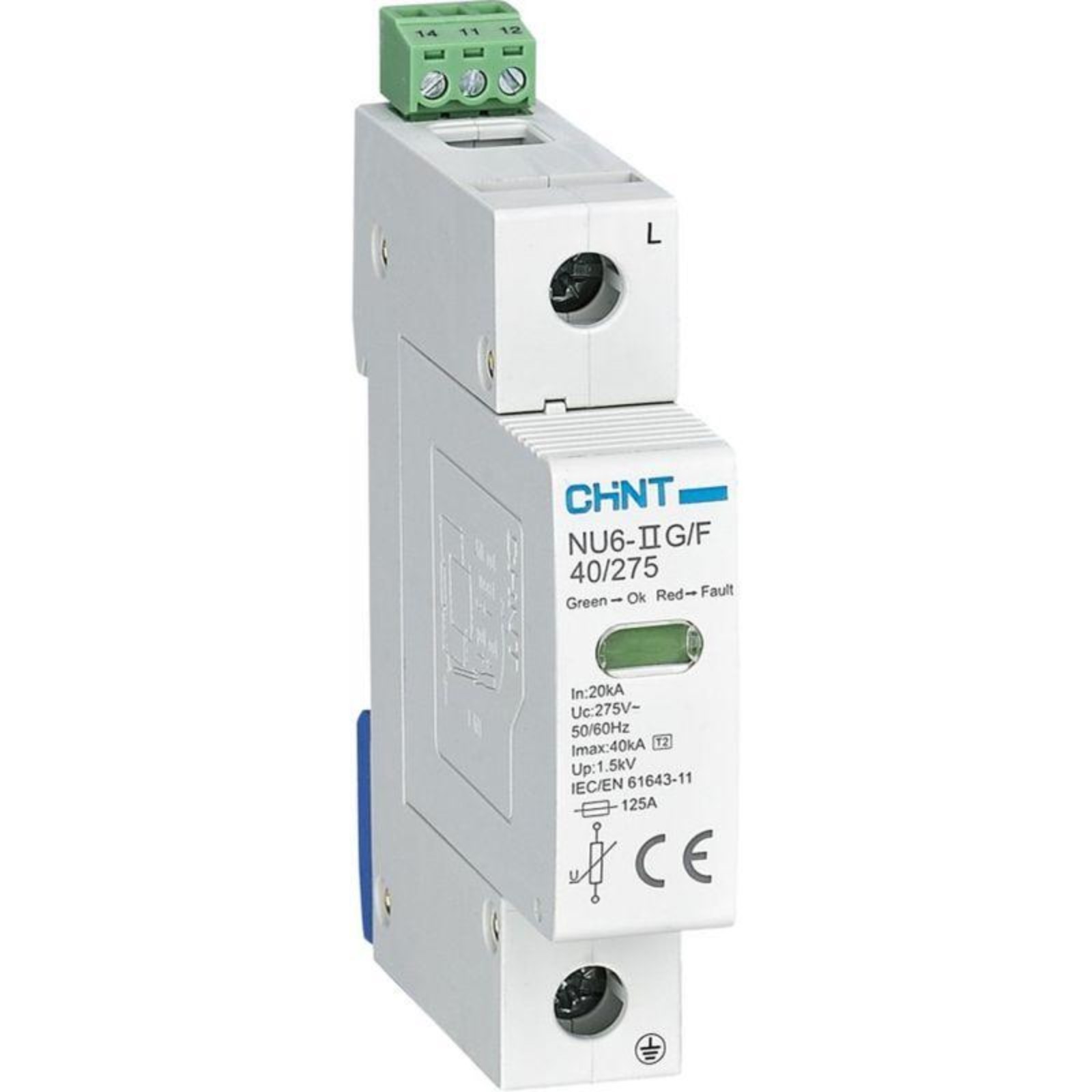

Импульсная защита построена на основе варисторов или разрядников. Также имеются устройства индикации, которые подают сигналы о выходе из строя защиты. К недостаткам варисторной защиты можно отнести тот факт, что при срабатывании защиты варисторы нагреваются, и для повторной работы требуется время на охлаждение. Это отрицательно сказывается на работе при грозовой погоде и множественных ударах молнии.

Часто защита на варисторах производится с приспособлением для закрепления на DIN рейку. Варистор легко меняется путем обычного его извлечения из корпуса защиты и монтажа нового варистора.

Практическое применение

Чтобы надежно защитить потребитель энергии от перенапряжения, сначала необходимо проложить хорошее заземление. Для этого используют схемы с защитным и разделенным нулевым проводником.

Далее, устанавливаются защитные устройства таким образом, чтобы расстояние от соседних устройств защиты было не менее 10 метров по проводу линии питания. Это правило важно для правильного порядка срабатывания защиты.

Если для питания используется воздушная линия, то оптимальным вариантом применения будет импульсная защита на базе плавких предохранителей и разрядников. В главном щитке дома устанавливаются защиты на варисторах 1 и 2 класса, в этажных щитках – 3 класса. Чтобы дополнительно защитить электрические потребители, в розетки втыкаются переносные импульсные защиты в виде удлинителей с предохранителями.

Такие меры защиты уменьшают вероятность воздействия от повышенного напряжения, но полной гарантии не дают. Поэтому, во время грозовой погоды лучше всего, по возможности выключить чувствительные приборы и оборудование.

Как защитить само устройство защиты

Само устройство защиты также нуждается в обеспечении защиты от повреждений. Они могут возникнуть вследствие разрушения деталей при поглощении импульсов перенапряжения. Бывали случаи, что сами устройства защиты загорались, и являлись причиной пожара.

  • Устройства класса 1 защищаются вставками на 160 ампер.
  • Класс 2 предохраняется вставками на 125 ампер.

Если номинал предохранителя выше рекомендованного, то нужно установить вспомогательную вставку, защищающую детали щита от неисправностей. При длительном действии большого напряжения на защиту, варисторы сильно нагреваются. Терморасцепитель выключает защиту от питания в случае достижения варистором температуры критического значения.

Импульсная защита может быть оборудована автоматами выключения. Защита 1 класса может защищаться только вставками, так как вставки отключают токи короткого замыкания при большом напряжении.

Можно сделать вывод, что правильное использование импульсной защиты от перенапряжений дает возможность эффективно предохранять оборудование от неисправностей, вызванных чрезмерным напряжением линии питания.

Импульсная защита — как выбрать по току молнии
Электроэнергия в здание может поступать по воздушной линии со следующими свойствами:
  • Изолированные провода, самонесущие.
  • Простые провода без изоляции.

Если провода воздушной линии и ее элементы имеют изоляцию, то это оказывает влияние на устройство действующей защиты и схемы подключения, а также снижается действие удара молнии.

УЗИП в системе TN-C-S

При подключении дома от изолированной линии, заземление производится по схеме, изображенной на рисунке. Импульсная защита устанавливается между фазами и РЕN. Место разъединения РЕN на РЕ и N проводники при отдалении на 30 м от дома требует вспомогательной защиты.

Если на доме есть установленная молниезащита, имеются коммуникации из металла, то это оказывает влияние на схему и выбор подключения защиты от импульсов, а также отрицательно влияет на электробезопасность дома.

Варианты предполагаемых схем
1 вариант. Условия.

Электроэнергия поступает по изолированной воздушной линии.

Здание:
  • Без защиты от молнии.
  • Нет металлоконструкций снаружи дома. Схема заземления выполнена по схеме TN – C — S.
Решение
В таком случае маловероятно, что будет непосредственный удар молнии в дом, по причине:
  • Наличия изоляции проводов воздушной линии.
  • Отсутствия громоотвода и наружных металлических коммуникаций на доме.

В итоге, достаточно будет защиты от импульсов большого напряжения, которые имеют форму 8/20 мкс для тока. Подходит защита от импульсов со смешанным классом защит в одном корпусе.

Диапазон тока от импульсов напряжения выбирается из интервала от 5 до 20 килоампер. Лучше выбрать наибольшее значение.

2 вариант. Условия.

Электрический ток поступает по изолированной воздушной линии.

На доме:
  • Отсутствует защита от молнии.
  • Снаружи дома есть коммуникации из металла для газо- или водопровода. Система заземления выполнена по схеме TN-C-S.
Решение

Если сравнивать с предыдущим вариантом, то здесь может быть удар молнии по трубе с током до 100 килоампер. Внутри трубы этот ток разделится на два конца по 50 килоампер. С нашей стороны здания эта часть поделится по 25 килоампер на здание и заземление.

РЕN провод возьмет на себя часть в 12,5 килоампер, а остальная часть импульса такой же величины через устройство защиты будет проходить в фазный проводник. Можно применять такое же устройство защиты, как и раньше.

3 вариант. Условия.

Электроэнергия поступает по воздушной линии без изоляции.

Решение

Большая вероятность разряда молнии в провода, у здания применяется схема заземления ТТ.

УЗИП в системе ТТ

Должна быть обеспечена импульсная защита, как от проводов фаз относительно земли, так и от нулевого провода. Защита от нулевого провода относительно земли используется редко, по причине местных условий.

При монтаже проводов к открытой линии без изоляции, на безопасность дома оказывает влияние форма ответвления, которая может производиться:
  • Кабелем.
  • Проводами с изоляцией, как на изолированной воздушной линии.
  • Оголенными проводами.

При ответвлениях по воздуху меньше рисков создают изолированные провода сечением не менее 16 мм кв. В такие провода вероятность удара молнии очень мала. Разряд молнии возможен в узел разделки проводов возле изоляторов на вводе. В этом случае на фазе возникнет половина напряжения от разряда молнии.

Похожие темы:
  • Уравнивания потенциалов. Виды и применение. Установка
  • Молниезащита дома. Виды и особенности. Необходимость
  • Дуговая защита. Виды. Работа. Применение. Особенности
  • Молниеотводы. Виды и устройство. Принцип действия и особенности

Защита от импульсных перенапряжений — База знаний

ВсеБ(1)В(7)Г(1)Д(5)З(6)К(5)М(14)Н(11)О(2)П(8)Р(9)С(6)Т(5)У(5)Ф(3)Х(2)Ц(1)

A(1)E(1)M(1)O(1)R(1)S(3)T(1)


Устройства защита от скачков напряжения (такие как устройства SPD производства Finder) устанавливаются в электрических цепях и служат для защиты людей и оборудования от скачков напряжения, которые могут образовываться по разным причинам на подводящих электрических линиях.

Эти скачки напряжения в сети могут быть вызваны как атмосферными явлениями (молнии),так и большими пусковыми токами при запуске мощных электродвигателей, короткими замыканиями в сети, и прочими факторами.
Устройства SPD устанавливаются как выключатели нагрузки параллельно линии электрического ввода, которая подлежит защите.
При нормальном напряжении в сети (например, 230 В), SPD работает как открытый контакт, имеющий очень высокое сопротивление (стремящееся к бесконечности).
Но, в условиях повышенного напряжения его сопротивление стремительно падает до 0 Ω.
Это немедленно вызывает короткое замыкание линии питания, и отводит повышенное напряжение на землю.
Таким образом, линии питания защищаются при помощи устройств SPD.
Когда напряжение питания возвращается в норму, сопротивление SPD резко увеличивается, и снова начинает работать как открытый контакт.


 Работа ограничителя перенапряжения при нормальном напряжении  Работа ограничителя перенапряжения при повышенном напряжении

Защита УЗИП предохранителями

Устройства УЗИП Finder могут коммутировать ток до 100А DC (200В DC).
Это значит, что если номинальный ток линии (Is) ниже 100 A, нет необходимости устанавливать дополнительный предохранитель.



Фотогальванические системы для зданий, оснащенных системой защиты от молний (LPS)

Для зданий, оснащенных LPS, хорошей практикой является установка фотогальванических панелей в зоне, защищенной молниеотводом.



Фотогальванические системы для зданий без системы защиты от молнии (LPS)

В качестве примера на рис. приведена упрощенная схема фотогальванической системы, установленной на здании не оборудованном молниеотводом.



Варианты установки УЗИП для фотогальванических систем



Защита фотогальванических систем (PV) от молнии

Фотогальванические системы обычно устанавливаются в местах зданий, наиболее подверженных ударам молний.
Если нет альтернативы установке фотогальванических панелей в других местах, кроме крыши, единственным практическим способом
защиты от прямых ударов молний, является применение системы защиты от молний (LPS).

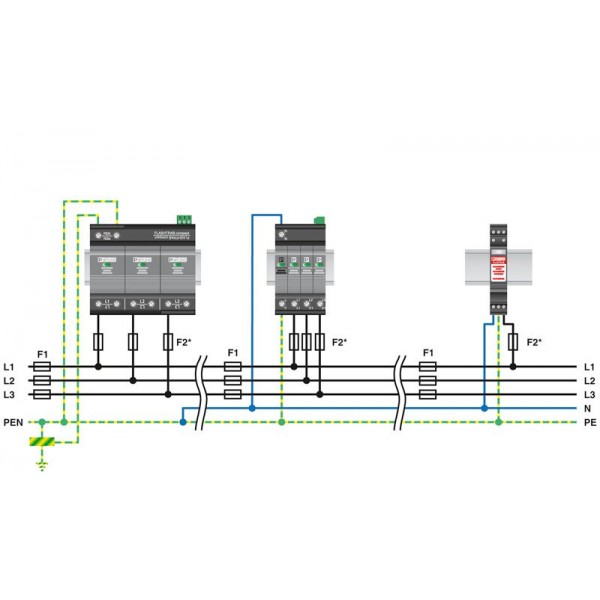

Взаимодействие устройств УЗИП

Для оптимальной защиты от скачков напряжения рекомендуется каскадирование устройств защиты от импульсных перенапряжений.



Рекомендации по подключению устройства защиты от умпульсных перенапряжений

Для правильной установки устройств УЗИП требуется обеспечить минимальное расстояние до локальной шины с равным потенциалом,
к которой подключены кабели заземления от защищаемого оборудования.



Расчетные значения и маркировка УЗИП Тип 3

Устройства УЗИП тип 3 применяются для защиты конечного оборудования от перенапряжений.
Их устанавливают в электрораспределительных сетях, совместно с устройствами УЗИП тип 1 и/или 2.
Они устанавливаются в постоянных или переносных розетках.



Расчетные значения и маркировка УЗИП Тип 2

Устройства УЗИП тип 2 служат для непропускания повышенного напряжения от молнии в электрические цепи, для которых важно соблюдение параметров стабильного напряжения.

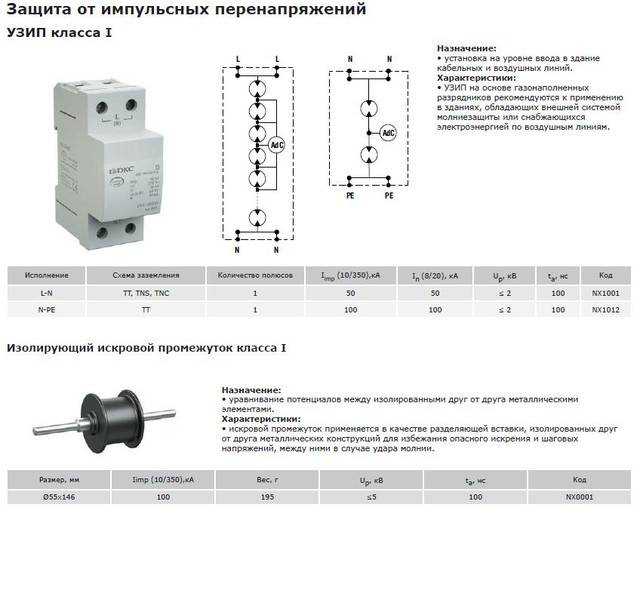

Расчетные значения и маркировка УЗИП Тип 1

УЗИП Тип 1 следует устанавливать до электросистемы, в точке силового ввода.
УЗИП обеспечивает защиту людей и оборудования в здании от прямого попадания молнии (возникновения пожара и смерти людей) и характеризуется следующими параметрами:



← 12 →

Устройства защиты от перенапряжения низкого напряжения

Устройство защиты от перенапряжения низкого напряжения (SPD) ограничивает переходные напряжения, отводя или ограничивая импульсный ток.

УЗИП являются экономически эффективным решением для предотвращения простоев, улучшения системы и достоверность данных и исключить повреждение оборудования, вызванное переходными процессами. напряжения и скачки напряжения в силовых и сигнальных линиях. Они подходят для любой объект или нагрузка 1000 вольт и ниже.

УЗИП обычно установлен в распределительном щите, системе управления технологическим процессом, система связи или другие мощные промышленные системы для защиты от скачков напряжения и скачков напряжения, в том числе вызванных молния. Иногда используются уменьшенные версии этих устройств. установлены в электрощитах подъезда жилых помещений.

Согласно Национальному электротехническому кодексу ® (NEC) и стандарту 1449 Американского национального института стандартов (ANSI) / Underwriters Laboratories (UL), УЗИП обозначаются как:

  • Тип 1: Постоянно подключен для защиты уровней изоляции электрического система защиты от внешних перенапряжений, вызванных молнией или емкостным конденсатором переключение банков
  • Тип 2: Постоянно подключен для защиты чувствительная электроника и микропроцессорные нагрузки от остаточных энергия молнии, скачки напряжения, генерируемые двигателем, и другие внутренне генерируемые всплески событий
  • Тип 3: Устройства в точке использования, включающие в себя подключаемые шнуром, непосредственно подключаемые и розеточные УЗИП

Члены NEMA проводят образовательные и просветительские мероприятия для коммерческих, промышленных и бытовых пользователей через Институт защиты от перенапряжения NEMA.

  • Приложения
  • Стандарты
  • Новости
  • Компании
  • Продукты
  • Виды деятельности
  • Ресурсы
  • Резервное питание
  • Цепи связи
  • Критические нагрузки
  • Бытовая техника и развлечения
  • Оборудование ОВКВ
  • Цепи освещения
  • Медицинское оборудование
  • Распределение электроэнергии
  • Программируемые логические контроллеры
  • Системы безопасности

Загрузка…

Загрузка…

Загрузка…

Загрузка…

  • Разрабатывает и контролирует международные и национальные стандарты и кодексы, регулирующие УЗИП
  • Разработка испытаний электротехнической продукции на чувствительность к скачкам напряжения
  • Институт защиты от перенапряжений NEMA
  • Набор инструментов для защиты от перенапряжения

Защита от перегрузки по току с промышленными предохранителями Узнать больше

Институт защиты от перенапряжений NEMA Узнать больше

Институт кабельных лотков NEMA Узнать больше

Розетки для устройств AFCI с ответвленной розеткой Узнать больше

Электромонтажные устройства NEMA Узнать больше

Присоединиться к NEMA Узнать больше

Отчет о нежелательном отключении GFCI Узнать больше

Испытание генератора перенапряжения и испытание на выдерживаемое импульсное напряжение Принцип работы представляет и оба испытания различаются

Безопасность электронных устройств является наиболее важной частью различных элементов, определяющих их качество. Параметры безопасности включают следующие параметры: Высокое напряжение переменного/постоянного тока. Высокое сопротивление изоляции постоянного тока (или сопротивление изоляции), сопротивление заземления, ток утечки, высокое импульсное напряжение, большой импульсный ток и т. д. С тех пор, как объявление IEC65 «Требования безопасности для работающих от сети электронных и связанных с ними устройств для бытового и аналогичного общего использования» было впервые обнародовано в 1952 и семь раз пересматривались пятью изданиями и семь раз, во всем мире были сформированы две основные системы стандартов безопасности IEC и стандарты безопасности AMERICAN UL.

В соответствии с Директивой по электромагнитной совместимости 2004/108/EC, бытовые радио- и телевизионные приемники, мобильное радиооборудование, медицинское и научное оборудование, бытовая техника и бытовое электронное оборудование, обучающее электронное оборудование, оборудование для радиовещания и телевизионной передачи, промышленное производственное оборудование, Оборудование для мобильной радиосвязи и коммерческой радиотелефонии, оборудование для информационных технологий, авиационное и навигационное радиооборудование, оборудование и инструменты для сетей связи, лампы общего назначения и люминесцентные лампы, а также другие электронные и электрические изделия должны пройти испытание на устойчивость к импульсным перенапряжениям и испытание на выдерживаемое напряжение.

Испытание на перенапряжение молнии — это испытание на устойчивость к перенапряжению (удару) , , имитирующее импульсные помехи, вызванные имитацией связи молнии из-за связи молнии, или запуск-стоп мощного оборудования, сбой источника питания и т. д., проверка способности устройство защиты питания продукта для поглощения импульсов перенапряжения или запуска мощного оборудования, отказа источника питания и т. д. Импульсные помехи, создаваемые устройством защиты источника питания, проверяют способность устройства защиты питания продукта поглощать импульсы перенапряжения.

Принцип работы генератора перенапряжения:

Возникновение переходных процессов при переключении связано со следующими факторами: переключение основной системы электропитания, незначительное коммутационное действие или изменение нагрузки вблизи прибора в распределительной системе, резонансные цепи, связанные с коммутационным устройством, и различные системные сбои, такие как короткие замыкания и дуговые замыкания в системе заземления оборудования.

Перенапряжение, создаваемое молнией, имеет несколько аспектов:

1. Прямой удар молнии воздействует на внешнюю цепь, и введенный большой ток течет через заземляющий резистор или импеданс внешней цепи для создания напряжения проводники здания.
3. Ток молнии в земле, который разряжается непосредственно вблизи земли, подключается к общему контуру заземления системы заземления оборудования. Когда защитное устройство находится в движении, напряжение и ток могут быстро изменяться и могут быть связаны с внутренней схемой.

Испытание на выдерживаемое напряжение, также известное как испытание Hipot или испытание на диэлектрическую проницаемость, может быть знакомо и использоваться при испытании безопасности технологического процесса. На самом деле на него ссылаются в каждом стандарте безопасности, что показывает его важность.

Испытание на стойкость к напряжению — это неразрушающий контроль, который используется для определения того, соответствует ли изоляционная способность продукта воздействию переходного высокого напряжения, которое часто имеет место. Он прикладывает высокое давление к тестируемому устройству в течение фиксированного времени, чтобы обеспечить достаточную прочность изоляции устройства. Еще одна причина для этого теста заключается в том, что он также может обнаружить некоторые дефекты прибора, такие как недостаточный путь утечки и недостаточный зазор в процессе производства.

Тестер выдерживаемого напряжения в основном состоит из источника питания высокого напряжения переменного/постоянного тока, контроллера времени, схемы обнаружения, схемы индикации и цепи сигнализации. И как это работает:

Ток утечки, генерируемый тестируемым прибором на тестовом высоковольтном выходе тестера выдерживаемого напряжения, сравнивается с заданным расчетным током. Если обнаруженный ток утечки меньше заданного значения, прибор проходит испытание, когда обнаруженный ток утечки превышает расчетный ток, испытательное напряжение немедленно отключается и выдается звуковой и оптический сигнал тревоги, чтобы определить прочность выдерживаемого напряжения измеряемой части. При проведении испытания на выдерживаемое напряжение технические характеристики испытуемой продукции различаются, и стандарты измерения различаются. Для общего оборудования, подлежащего измерению, испытание на выдерживаемое напряжение заключается в измерении значения тока утечки между противопожарным проводом и шасси, и основными положениями являются: удвоение рабочего напряжения измеряемого объекта плюс 1000 В в качестве стандартного напряжения тест. Некоторые продукты могут испытывать напряжение выше указанного значения. Согласно положениям IEC61010, испытательное напряжение должно постепенно повышаться до требуемого значения испытательного напряжения в течение 5 с (например, 5 кВ и т. д.), чтобы гарантировать, что значение испытательного напряжения стабильно добавляется к испытуемому изолятору в течение не менее 5 с. , в это время значение тока утечки измеряемой цепи сравнивается с пороговым значением тока утечки, указанным в стандарте, и можно судить о том, соответствуют ли характеристики изоляции тестируемого продукта стандарту. После завершения испытания испытательное напряжение должно постепенно снижаться до нуля в течение заданного времени.

Существует два различия между испытанием на удар молнии и испытанием на выдерживаемое импульсное напряжение. дольше). Перенапряжение — это возможность исследовать кратковременные перенапряжения в цепи (микросекунды или миллисекунды).
2. Метод подачи напряжения отличается: общий режим перенапряжения применяется между двумя точками пилота и земли, а выдерживаемое напряжение основано на стандартных требованиях и целях проверки и различных методах применения.

Таким образом, LISUN GROUP запустила основной тип испытательного оборудования, генераторы импульсов напряжения SUG255, генератор импульсов SG61000-5, взяв эти две модели в качестве примера, и конкретные различия заключаются в следующем:

Генераторы импульсов напряжения | Генераторы импульсов | I импульсный тестер выдерживаемого напряжения | Генератор перенапряжения высокого напряжения соответствует IEC255-5, GB-14711, GB/T-14598. 3, IS-13252-1, IEC60060, IEC60065, GB14711, GBT17215.301 и GBT17215.322. Проверка характеристик изоляции подходит для всех видов электрических и электронных изделий (например, счетчиков энергии, бытовой техники, электроприборов низкого напряжения и двигателей малой мощности).

Генераторы импульсного напряжения SUG255 соответствуют стандарту IEC255-5, GB14711, форма волны выходного напряжения составляет 1,2/50 мкс, диапазон выходного напряжения обычно составляет 12 кВ, некоторым клиентам необходимо будет протестировать до 20 кВ. Текущего тестирования нет.

SUG255_Impulse Выдерживаемый тестер напряжения

Генератор импульсных перенапряжений SG61000-5 — это тестовый проект EMS, который может проводить испытания на скачки напряжения и тока. Форма выходного сигнала напряжения составляет 1,2/50 мкс, а форма выходного сигнала тока составляет 8/20 мкс. Существует несколько вариантов диапазонов выходного напряжения, от 0 до 4,8 кВ, от 0 до 20 кВ или даже выше. При выполнении теста на перенапряжение из-за большого напряжения и тока он будет мешать окружающей электросети, в этом тесте обычно рекомендуется использовать изолирующий трансформатор для защиты окружающей электросети от помех при выполнении теста на перенапряжение.

Некоторые клиенты также спрашивают, могут ли они использовать оборудование для испытаний под давлением SUG255 для проведения испытаний на грозовые перенапряжения. На самом деле это делать не рекомендуется, потому что испытание на перенапряжение молнии требует испытания на перенапряжение тока, то есть, даже если для проверки используются генераторы импульсного напряжения SUG255, не гарантируется, что продукт сможет пройти испытание на перенапряжение одинаковое напряжение. Оборудование рекомендуется подбирать строго по требованиям стандарта.

генератор перенапряжения (испытание на устойчивость к грозовым перенапряжениям)

Lisun Instruments Limited была основана LISUN GROUP в 2003 году. Система качества LISUN строго сертифицирована по стандарту ISO9001:2015.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
