Подключение заземления в щитке - советы электрика

Тонкости подключения автоматов и УЗО в щитке: нюансы монтажа + схемы

От правильного подключения электропроводки в доме зависит комфортное проживание всех его обитателей и бесперебойная работа бытовых приборов. Согласны? Чтобы обезопасить технику, находящуюся в доме, от последствий перенапряжения или короткого замыкания, а обитателей от опасностей, связанных с электрическим током, нужно включить в схему защитные аппараты.

При этом необходимо выполнить главное требование — подключение УЗО и автоматов в щитке должно быть сделано правильно. Не менее важно не ошибиться с выбором этих устройств. Но не волнуйтесь, мы расскажем вам о том, как все сделать правильно.

В этой статье речь пойдет о том, по каким параметрам выбирают УЗО. Кроме того, здесь вы найдете особенности, правила подключения автоматов и УЗО, а также множество полезных схем по подключению. А приведенные в материале видеоролики помогут реализовать все на практике даже без привлечения специалистов, если вы хоть немного разбираетесь в электрике.

Основные принципы подключения

Для подключения УЗО в щитке нужны два проводника. По первому из них ток поступает к нагрузке, а по второму — уходит от потребителя по внешнему контуру.

Как только происходит утечка тока, появляется разность между его величинами на входе и выходе. Когда результат превосходит заданную величину, УЗО срабатывает в аварийном режиме, защищая тем самым всю квартирную линию.

На аппараты защитного отключения негативно воздействуют КЗ (короткое замыкание) и перепады напряжения, поэтому они сами нуждаются в прикрытии. Задачу решают путем включения в схему автоматов.

Обратите внимание

В составе УЗО имеется кольцеобразный сердечник с двумя обмотками. По своим электрическим и физическим характеристикам обмотки идентичны

Ток, питающий электроприборы, поступает через одну из обмоток сердечника в одну сторону. Другую направленность он имеет во второй обмотке после прохождения через них.

Самостоятельное выполнение работ по монтажу устройств защиты предполагает использование схем. Как модульные УЗО, так и автоматы для них устанавливают в щитке.

Прежде чем начинать монтаж нужно решить следующие вопросы:

  • сколько УЗО следует установить;
  • где они должны находиться в схеме;
  • как подключить, чтобы УЗО работало корректно.

Правило электромонтажа гласит, что все соединения в однофазной сети должны входить в подключаемые устройства сверху вниз.

Профессиональные электрики объясняют это тем, что если завести их снизу, то КПД у подавляющего большинства автоматов снизится на четверть. Кроме того, мастеру, работающему в щитовой, не придется дополнительно разбираться в схеме.

УЗО, рассчитанные для установки на отдельных линиях и обладающие малыми номиналами, в общую сеть монтировать нельзя. В случае несоблюдения этого правила возрастет как вероятность утечек, так и КЗ.

Выбор УЗО по главным параметрам

Все технические нюансы, связанные с выбором УЗО, знают только профессиональные монтажники. По этой причине специалисты должны делать подбор устройств еще при разработке проекта.

Критерий #1. Нюансы подбора аппарата

При выборе аппарата в качестве основного критерия выступает номинальный ток, проходящий через него в длительных режимах работы.

Исходя из стабильного параметра — утечки тока, есть два основных класса УЗО: «А» и «АС». Аппараты последней категории более надежные

Величина In находится в диапазоне 6-125 А.

Дифференциальный ток IΔn — вторая по важности характеристика. Это фиксированное значение, по достижении которого срабатывает УЗО.

При его выборе из ряда: 10, 30, 100, 300, 500 мА, 1 А приоритет имеют требования безопасности.

Влияет на выбор и цель установки. Для обеспечения безопасной работы одного прибора ориентируются на значение номинального тока с небольшим запасом. Если защита нужна для дома в целом или для квартиры, все нагрузки суммируют.

Критерий #2. Существующие типы УЗО

Следует различать УЗО и по типам. Их всего два — электромеханические и электронные. Основной рабочий узел первого — магнитопровод с обмоткой. Его действие заключается в сравнении значений тока, уходящего в сеть и возвращающегося обратно.

Есть такая функция и в аппарате второго типа, только выполняет ее электронная плата. Работает она исключительно при наличии напряжения. Из-за этого электромеханический прибор защищает лучше.

У аппарата электромеханического типа имеется дифференциальный трансформатор+реле, а у электронного типа УЗО присутствует электронная плата.

Важно

В этом заключается различие между ними

В ситуации, когда потребитель случайно коснется к фазному проводу, а плата окажется обесточенной, в случае установки электронного УЗО человек попадет под напряжение.

При этом защитное устройство не сработает, а электромеханическое в таких условиях останется работоспособным.

Установка УЗО и автоматов в щитке

Электрощит, в котором находятся устройства учета и распределения нагрузки, обычно является местом и для монтажа УЗО. Независимо от выбранной схемы, существуют правила, обязательные при подключении.

Главные правила подключения

Наряду с устройством автоматического отключения, на щиток устанавливают и автоматы. Все что нужно для этого — минимум инструментов и грамотная схема.

Стандартный набор должен состоять:

  • из пакета отверток;
  • пассатижей;
  • бокорезов;
  • тестера;
  • торцевых ключей;
  • кембрика.

Также для монтажа потребуется кабель ВВГ разных цветов, подобранный по сечению в соответствии с токами. Изоляционной трубкой ПВХ выполняют маркировку проводников.

Когда на DIN-колодке, имеющейся на щите, есть место, на него монтируют устройство защитного отключения. В противном случае устанавливают дополнительную.

Ключевой принцип монтажа следующий: соприкосновение нулевого проводника после УЗО ни с входным нулем, ни с заземлением недопустимо, поэтому его изолируют по аналогии с другими жилами.

Последовательно с УЗО необходимо включать защитный автомат. Это также одно из важнейших правил.

Когда защита всего жилья выполнена с применением одного УЗО, используют схему, включающую несколько автоматов.

Чтобы исключить присутствие дополнительных проводов на щите, что выглядит не очень эстетично, для подключения пучка жил применяют гребенчатую (распределительную) шину

В проект включают, кроме добавочных АВ, еще одну составляющую — изолятор нулевой шины. Монтируют его на корпус щитка или на din-рейку.

Вводят это дополнение из-за того, что при большом числе нулевых проводников, подключаемых к выходной клемме отключающего устройства, они просто не поместятся в одном зажиме. Изолированная нулевая шина — лучший выход из этой ситуации.

Совет

Иногда электрики, чтобы поместить весь пучок нулевых проводов в гнездо, принимают решение о подпиливании жил одножильного кабеля. В случае когда кабель многожильный несколько жилок удаляют.

Этот вариант лучше не использовать, поскольку из-за уменьшения сечения проводников увеличится сопротивление, следовательно, возрастет нагрев.

Как число монтажных отверстий, так и их диаметр может быть разным. Шина земли крепится непосредственно на корпус.

Нулевые провода в одной скрутке — дополнительное неудобство при выявлении повреждений на линии, а также когда нужно демонтировать один из кабелей. Здесь не обойтись без откручивания зажима, разматывания жгута, что обязательно спровоцирует появление трещин в жилах.

Нельзя монтировать синхронно и два провода в одно гнездо. Входы автоматов защиты связывают перемычками. В качестве последних при профессиональном монтаже применяют специальные стыковочные шины под названием «гребенка».

Особенности схем подключения

Выбор схемы предусматривает учет особенностей конкретной электрической сети. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в щитке, считающиеся основными.

Самая простая схема монтажа автоматов и защитного устройства. Она может быть применена для подключения от одной до нескольких нагрузок, соединенных параллельно

В первом и самом простом способе, когда одно УЗО защищает всю электрическую сеть, кроются недостатки. Основной — трудности в выявлении конкретного места повреждения.

Обратите внимание

Второй — когда в функционировании УЗО произойдет какой-то сбой, из работы будет выведена вся система. Прибору защитного отключения отводят место сразу после счетчика.

Следующий способ предусматривает наличие таких аппаратов на каждой индивидуальной линии. При сбое на одной из них, все остальные будут в рабочем состоянии. Для реализации этой схемы требуется более габаритный щиток и большие затраты в финансовом плане.

Подробно о простой схеме

Рассмотрим подключение УЗО с автоматами на простой квартирный щит. На входе стоит автомат включения двухполюсный. К нему подключено двухполюсное УЗО, к которому два однополюсных автомата.

К выходу каждого из них подключена нагрузка. В принципе УЗО вводят в схему также, как и автоматический выключатель.

На корпусе УЗО имеется кнопка «Тест». Она предназначена для тестирования его работы. Производители советуют не реже одного раза в месяц пользоваться этой клавишей и проверять работу самого устройства

Фаза, подведенная к автомату включения, заходит на вход УЗО с выводом на автоматы. Нулевой выход с автомата идет на нулевую шину, а с нее — на вход в аппарат.

С его выхода нулевой проводник направляется уже на вторую нулевую шину. В наличии этой второй шины и заключается особый нюанс, не зная о котором невозможно добиться нормального функционирования схемы.

УЗО в процессе работы контролирует как входящее, так и выходящее напряжение — сколько зашло на входе, столько должно быть и на выходе.

Если равновесие нарушено и на выходе оно больше на величину уставки, на которую настроено УЗО, происходит его срабатывание и автоматическое отключение питания. За этот процесс как раз и отвечает нулевая шина.

Важно

В электрических схемах, где не предусмотрен монтаж аппарата защитного отключения, только один общий ноль.

В схемах с УЗО картина другая — здесь уже присутствует несколько таких нолей. При использовании одного устройства их два — общий и тот, относительно которого работает защитный аппарат.

Если подключено два УЗО — нулевых шин три. Обозначают их индексами: N1, N2, N3 и т.д. В целом нулей всегда на один больше, чем устройств защитного отключения. Один из них основной, а все остальные привязаны непосредственно к УЗО.

Цветовое обозначение электрических проводов согласно правилам, установленным ПУЭ. Эту маркировку нужно изучить, прежде чем приступать к установке защитных аппаратов

Если предполагается подключать через УЗО не все оборудование, то ноль подают с общей шины. Прибор защитного отключения в этом случае исключают из цепи.

При добавлении однополюсного автомата, работающего от УЗО, с выхода последнего фазу подают на вход автоматического выключателя. С выхода выключателя проводник подключают к одному контакту нагрузки. Ноль на нее подводят ко второму выводу. Поступает он с нулевой шины, созданной УЗО.

На щите имеется еще один элемент — шина защитного заземления. Корректная работа УЗО без нее невозможна.

Трехпроводная сеть есть только в новых домах. В ней обязательно присутствует нулевая фаза и заземление. В домах, построенных давно, имеется только фаза и ноль. В таких условиях УЗО также будет функционировать, но немного иначе, чем в трехфазной сети.

Как выход из положения заземление выводится третьим проводником на розетки, а затем на потолок к тому месту, где подключаются люстры. К выключателям «землю» не подают.

Вариант подключения автоматов без УЗО

Бывают случаи, когда один из автоматов нужно подключить, минуя устройство защитного отключения. Питание подключают не с выхода УЗО, а со входа в него, т.е. непосредственно с автомата. Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки.

Ноль берут с общей нулевой шины (N). Если случится повреждение на участке, подконтрольном УЗО, он будет выведен из схемы, а вторая нагрузка не будет обесточена.

УЗО в трехфазной сети

В сеть такого вида включают или специальное трехфазное УЗО с восемью контактами, или три однофазных.

Размещают схему подключения УЗО на его корпусе. Провода, отходящие от выходных клемм, подводят к распредсети квартиры

Принцип подключения полностью идентичен. Монтируют его согласно схеме. Фазы А, В и С подают питание на нагрузки, рассчитанные на 380 В. Если рассматривать каждую фазу отдельно, то в тандеме с кабелем N (0), она обеспечивает серию однофазных потребителей 220 В.

Производители выпускают трехфазные аппараты защиты отключения, адаптированные к большим токам утечки. Они предохраняют электропроводку только от возгорания.

Совет

На фото две схемы: аппарат защиты отключения в однофазной и трехфазной сети системы TN-C-S.

Это обозначает, что нулевой кабель делится на рабочий и защитный

С целью защиты людей от воздействия электрического тока, на отходящих ветках монтируют однофазные двухполюсные УЗО, настроенные на ток утечки в диапазоне 10-30 мА. Для прикрытия перед каждым вставляют автомат. В схеме после УЗО нельзя соединять рабочий ноль и заземление.

Узо и автоматы на трехфазном щите

Разберем подробно не совсем стандартную схему, собранную на трехфазном распределительном щитке. На нем находятся:

  • трехфазные вводные автоматические выключатели — 3 шт.;
  • трехфазное устройство защитного отключения — 1 шт.;
  • однофазные УЗО — 2 шт.;
  • однополюсные однофазные автоматы — 4 шт.

С первого вводного автомата напряжение поступает на второй трехфазный автомат через верхние клеммы. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.

Напряжение со второго входного автомата поступает на трехфазное УЗО, на нижние клеммы которого подключена трехфазная нагрузка.

Это защитное устройство предохраняет от токов утечки, а второй вводный автомат — от КЗ

Однофазные УЗО, установленные на щиток, являются двухполюсными, а автоматы — однополюсными.

Для корректного функционирования защитного устройства необходимо, чтобы рабочие нули после него больше нигде не соединялись. Поэтому после каждого УЗО здесь установлена нулевая шина.

Когда автоматы не одно-, а двухполюсные, то отдельную нулевую шину устанавливать не придется. Если две нулевые шины объединить, будет происходить ложное срабатывание.

Каждое из однополюсных УЗО рассчитано на два автомата (1-3, 2-4). К нижним клеммам автоматов подключена нагрузка.

Общая шина заземления установлена отдельно. На вводный автомат заходят три фазы: L1, L2, L3, рабочий нулевой провод N и PE — защитный.

Обратите внимание

Ноль подключен на общий ноль, а с него уходит на все УЗО. После он идет на нагрузку: с первого аппарата — на трехфазную, а со следующих однофазных — каждый на свою шину.

В трехфазной сети электрические величины векторные, поэтому их суммарное значение определяют не алгебраической, а векторной суммой этих величин

Хотя в этом распределительном щитке ввод трехфазный, разделение провода на PEN и PE не выполнено, т.к. ввод пятипроводный. На щит приходит три фазы, ноль и заземление.

Выводы и полезное видео по теме

Нюансы установки всех элементов на квартирном щитке:

Подробности монтажа УЗО:

УЗО и автоматы — оборудование технически сложное. Его целесообразно устанавливать в местах, где электрический ток может нести угрозу как безопасности людей, так и домашней технике. Монтаж его предусматривает учет многих параметров, поэтому как расчет, так и установку лучше выполнят квалифицированные специалисты.

Источник: http://sovet-ingenera.com/elektrika/uzo-schet/podklyuchenie-uzo-v-shhitke.html

Как подключить заземление. Заключительная часть

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем разговор о подключении заземления. Во второй части статьи мы рассмотрели системы заземления TN-S и TN-C-S. Выяснили их преимущества и недостатки. Сегодня продолжаем и начнем с системы заземления ТТ.

4. Система заземления ТТ

Система ТТ – система, в которой нейтраль силового трансформатора глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали силового трансформатора.

Эта система разработана для мобильных зданий, сделанных из металла или с металлическим каркасом, предназначенных для уличной торговли и бытового обслуживания населения (торговые павильоны, киоски, палатки, летние кафе, будки, фургоны и т.д.). Большую популярность система ТТ стала набирать и в домах в частном секторе.

Как видно из рисунка, в системе ТТ фазный L и нулевой рабочий N проводники электрически не связаны с нулевым защитным РЕ. Здесь делается свой контур заземления, который заводят в дом и подключают в местный внутренний щит.

От щита защитный проводник РЕ разводится по всем розеткам, а также подводится к месту крепления ламп освещения, чтобы заземлить металлические корпуса люстр. Как видите, система проста, но также имеет свои недостатки.

Например: произошло короткое замыкание фазы на «землю».

Автоматический выключатель здесь вряд ли поможет, так как сопротивление между фазным проводником и собственным контуром заземления очень велико. Ток, который возникнет между ними, будет очень мал и автоматический выключатель его не почувствует, так как такой ток не будет являться током короткого замыкания.

Если же будет стоять устройство защитного отключения типа УЗО, реагирующее на токи утечки, то оно сработает и отключит питание.

При коротком замыкании фазы и рабочего нуля выручит автоматический выключатель, а УЗО не среагирует.

Поэтому в системе ТТ применяется комбинированная защита от действия электрического тока. А это получается немного дороговато — но жизнь дороже.

Важно

При построении схемы питания дома обязательное условие использования не менее двух устройств защитного отключения типа УЗО: одно общее на входе и одно после счетчика. Второе УЗО будет дублировать первое, на тот случай, если первое выйдет из строя.

Приведу оптимальную схему, где дом делят на группы потребителей, и уже для каждой группы устанавливают свое дополнительное УЗО. Например: санузел – группа №1, подсобное помещение – группа №2, комнаты – группа №3, кухня и прихожая – группа №4. Рассмотрим внутреннюю комплектацию и монтаж главного распределительного щита.

Разберем схему

От линии 0,4 кВ «фаза» и «ноль» заходят в главный распределительный щит дома (ГРЩ) и подключаются на вход автоматического выключателя QF1.

С выхода автомата QF1 «фаза» и «ноль» заходят в счетчик SW1, а с выхода счетчика подключаются на вход QF2 – устройство защитного отключения типа УЗО.

Далее с выхода QF2 «фаза» и «ноль» попадают на входа автоматов QF3 и QF4 типа УЗО.

С выходов автоматов QF3 и QF4 каждая нулевая жила подключается на свою нулевую колодку N1 или N2, а фазные жилы от этих автоматов распределяются следующим образом:

1. QF3 – фаза подключается на входа автоматических выключателей SF1 и SF2, подающих питание на группу потребителей №1;

2. QF4 — фаза подключается на входа автоматических выключателей SF4 и SF5, подающих питание на группу потребителей №3.

3. С выхода QF2 фазная жила перемычкой подключается на вход автоматического выключателя SF3, подающего питание на группу потребителей №2.

Силовую часть схемы мы разобрали. Сечение жил фазы и нуля при монтаже в силовой части используется не менее 4-х квадратов (на рисунке жилы силовой части выделены толстыми линиями).

Теперь разберем, как запитываются группы потребителей на примере группы №1

Допустим, мы распределили: автомат SF1 подает питание на розетки, а автомат SF2 на освещение. Начнем с розеток.

От главного щита к соединительной коробке прокладывается трехжильный провод сечением 2,5 квадрата.

Первая жила подключается на выход автомата SF1, вторая жила подключается на нулевую колодку N1, а третья жила защитного заземления РЕ подключается на колодку заземления, на которую выведен свой контур заземления. Таким образом сделано и освещение, но только сечение жил для освещения берется 1,5 квадрата.

Совет

И теперь, если произойдет утечка тока в группе потребителей №1, то сработает QF3 и отключит питание от этой группы. При этом, к потребителям №2 и №3 напряжение поступать будет.

От соединительной коробки к каждой розетке и к каждой люстре прокладывается свой трехжильный провод. В этой статье монтаж нарисован более подробно.

Теперь разберем группу №2.
На вход автоматического выключателя SF3 подается фазная жила, которая берется с выхода общего автомата QF2, а нулевая жила приходит с нулевой колодки N.

Как правило, таким образом запитывается группа оборудования, к которому не предъявляются усиленные меры защиты по электробезопасности. И если произойдет утечка тока, то сработает QF2, но в этом случае, он отключит общее питание 220 Вольт, то есть всех потребителей.

И еще немного о защитном оборудовании:

QF2 – устройство защитного отключения с током утечки на 300 mA;
QF3, QF4 — устройства защитного отключения с током утечки на 30 mA;
SF1, SF4 — автоматические выключатели на розетки — 16 Ампер;
SF2, SF5 — автоматические выключатели на освещение — 10 Ампер;
SF3 — например, для мощного потребителя — 25 Ампер.

Только с появлением ГОСТ 30339-95/ГОСТ Р 50669-94 и ПУЭ-7 появилась возможность использования системы ТТ, а до этого момента она была запрещена. Но и в ПУЭ есть ограничения на использования системы заземления ТТ:

1.7.59.

Питание электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО. При этом должно быть соблюдено условие:
RаIа

5. Система заземления IТ

Система заземления IT – это система, в которой нейтраль трансформатора изолирована от земли или заземлена через большое сопротивление, а открытые проводящие части заземлены.

Система IT используется редко и применяется только в электроустановках, где не допускается перерыва питания при первом замыкании на землю или на открытые проводящие части, связанные с системой уравнивания потенциалов.

В таких электроустановках для защиты при косвенном прикосновении и при первом замыкании на землю должно быть выполнено защитное заземление в сочетании с контролем изоляции сети, или применены УЗО с номинальным отключающим дифференциальным током не более 30 мА. При двойном замыкании на землю должно быть выполнено автоматическое отключение питания.

Вот мы и рассмотрели все типы систем заземления, их преимущества и недостатки. И теперь, зная устройство и принцип работы любой из систем, Вы без труда сможете подключить заземление.
Удачи!

Литература:

1. Правила Устройства Электроустановок (ПУЭ) – седьмое издание.

2. ГОСТ 30339-95/ГОСТ Р 50669-94.
Межгосударственный стандарт. Электроснабжение и электробезопасность мобильных (инвентарных) зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания населения. Технические требования.

3. ГОСТ Р 51628-2000.
Государственный стандарт Российской Федерации. Щитки распределительные для жилых зданий. Общие технические условия.

4. Системы заземления в электроустановках низкого напряжения. Выпуск №20. «Шнейдер Электрик».

Обратите внимание

5. Ветка форума Домодел.ru — «Заземление в квартире, как его сделать»
http://forum.domodel.ru/index.php?topic=225.0

Источник: https://sesaga.ru/kak-podklyuchit-zazemlenie-zaklyuchitelnaya-chast.html

Как подключить заземление?

В последние годы строительные фирмы всё чаще предлагают квартиры без внутренних работ, в которых потенциальный покупатель сможет раскрыть свой дизайнерский талант.

Электропроводка в таких квартирах обычно уже проложена, но на местах установки розеток есть только торчащие из стены провода, так что некоторые работы по их монтажу придётся выполнять самостоятельно.

Как подключить розетку с заземлением

Перед началом работ нужно отключить автоматы и убедиться в отсутствии напряжения на проводах. Розетки устанавливаются в монтажные коробки, и провода наружу выводятся через них.

Перед монтажом провода необходимо укоротить до нужной длины и зачистить их концы от изоляции, а с розетки нужно снять лицевую часть. На внутренней стороне розетки расположены клеммы с зажимными винтами, куда вставляются провода и фиксируются.

Изоляция проводов различается по цветам: темно-коричневый провод подключается к фазе, а синий к нулю. На розетке около клемм для их подсоединения часто наносятся метки в виде стрелок.

Жёлтый провод с зелёной полосой – это заземление, и он должен быть подключен к соответствующей клемме, которая соединяет его с «усиками».

После подключения проводов розетка вставляется на своё место и фиксируется в коробке винтами. Лицевую панель обычно монтируют уже после оклейки обоями или покраски стен.

Как подключить вилку с заземлением

Некоторые бытовые электроприборы не комплектуются вилками на сетевых шнурах, а рассчитаны на прямое подключение. Но если уже имеется розетка под этот прибор, то на провод вилку можно установить самостоятельно.

Вилки бывают разборные и неразборные. Если дома завалялась неразборная вилка от старого электроприбора, ее не следует использовать. Во-первых, на ней может быть «уставшая» изоляция, а во-вторых, лишние скрутки на проводах тоже не нужны, лучше приобрести новую разборную вилку.

Важно

При помощи отвёртки нужно открутить винт и разобрать корпус вилки, вынуть резиновое уплотнение и одеть его на кабель. Нередко на концах проводов бывают клеммы с отверстиями, и если это так, то можно приступать к их монтажу.

Если клеммы отсутствуют, необходимо зачистить концы и свернуть их кольцом при помощи круглогубцев, а после этого залудить.

Провода фиксируются винтами. Очень важно жёлто-зелёный провод заземления установить на своё место. Остальные два можно прикручивать как угодно.

Как подключить заземление к щитку

Все провода заземления от потребителей должны сходиться к щитку. В нём должна находиться заземляющая шина, представляющая собой обычный клеммник с механической фиксацией проводов.

Перед подключением проводов необходимо убедиться в том, что этот клеммник соединён с заземляющим контуром здания.

Все работы в щитке необходимо проводить с соблюдением правил электробезопасности и только квалифицированными специалистами. Перед проведением таких работ необходимо обратиться в РЭС для согласования всех вопросов, связанных с их проведением.

Источник: http://euroelectrica.ru/kak-podklyuchit-zazemlenie/

Заземление в квартире, инструкция как сделать

Во всех инструкциях современных бытовых приборов прописано, что использовать их без заземления нельзя. Поэтому заземление в квартире – основное требование безопасной их эксплуатации. Вероятность, что прибор ударит током небольшая, но она есть, когда со временем изоляция проводников внутри аппаратов становится тонкой.

В новостройках жилых комплексов проектировщики закладывают заземляющую систему, а что делать жителям многоквартирных домов старого образца, где нет заземляющих контуров. Выход один – сделать заземление в квартире своими руками.

Создание заземляющего контура

Если вы откроете распределительный щиток в подъезде, то в технологических каналах находятся четыре провода: три фазы и один ноль. То есть, защитный и рабочий нулевой контур совмещены в одном проводнике. Такая схема называется занулением и имеет буквенную аббревиатуру TN-C.

В квартиру обычно заходит два проводника по отдельности: одна фаза и один ноль, или один двухжильный кабель. При этом если открыть розетку, то в ней защитная клемма PE отсутствует.

К сожалению, эта схема заземления в старых домах еще присутствует. И это серьезная опасность для поражения током человека. Установленные в щитке автоматы реагируют только на короткое замыкание. А вот на блуждающие токи нет.

Поэтому в 2003 году было принято постановление, что во всех жилых домах необходимо избавиться от TN-C и перейти на новую схему – TN-S или TN-C-S, что обозначает: система выравнивания потенциалов.

То есть, необходимо во всем доме провести проводку системы заземления, а уже после, этот же контур внедрить в каждую квартиру.

Получается так, что перед тем, как сделать заземление в квартире, необходимо сделать его во всем доме. Надо подвести к общему силовому щиту дома отдельный кабель, соединяющийся с заземление в трансформаторе.

Процесс этот сложный и долгий. Поэтому многие энергоснабжающие компании поступают так: они вводной нулевой проводник делят на два контура: ноль и заземление. Но перед этим, тот же общий ноль, заземляют повторно.

До квартирных щитков доводятся два провода:

  • PE – защитный;
  • N – нулевой рабочий.

Все остальное можно сделать своими руками внутри своей квартиры. А именно, проложить провод от каждой розетки до распределительного щитка. Для этого придется штробить стены, укладывая проводку в каналы с последующей заделкой и отделкой. Можно монтаж провести открытым способом, уложив провода в короба.

Установка УЗО

Есть несколько вариантов, которые частично могут решить вопрос заземления в квартире. Один из них – это монтаж устройства защитного отключения, короче УЗО. Всей проблемы он не решает, но питающую сеть в квартире отключит, если в ней появятся утечки электрического тока.

Вот схема подключения УЗО без заземления. Сразу же оговоримся, что данное устройство можно устанавливать только в системах TN-C, потому что в других схемах ему и делать-то нечего, заземление работает.

К тому же в самом УЗО всего два контакта, где не предусмотрен третий, рассчитанный на заземляющий проводник. По сути, этот прибор является своеобразным выключателем, который не только реагирует на утечку токов, но и контролирует их величину.

Совет

Если величина небольшая, то прибор не отключают питающую сеть. Как только значение тока превышает допустимый, сеть моментально отключается.

Как подключить УЗО в щитке? Он устанавливается между входным выключателем и автоматами.

Теперь схема подключения:

  • В приборе есть две входные клеммы и две выходные. К входной фазной клемме подключение производится от общего автоматического выключателя. К нулевой от нуля корпуса распределительного щита.
  • Выходная фазная клемма УЗО соединяется с входными контактами автомата. Выходная нулевая соединяется со специальным соединяющим устройством, которое устанавливается на монтажной шине автоматов.

Теперь нужно проверить, как работает защитный аппарат. Включаете общий автомат и промежуточный, включаете УЗО. Остается только в розетку подключить какой-нибудь бытовой прибор под нагрузкой. Если защитное устройство не выбьет, то значит, все сделано правильно.

Есть на приборе кнопка «ТЕСТ». Она специально установлена, чтобы проверит аппарат до его подключения в силовую сеть. Включаете общий автомат, но не включаете промежуточные автоматические выключатели. Нажимаете на кнопку. Если прибор УЗО отключился, то он исправен.

Сборка собственного контура

Есть еще один вариант, который подойдет для жителей первых этажей в многоквартирном доме. Он полностью отвечает на вопрос, как сделать заземление в квартире. Это схема заземления в квартире основана на создание собственного заземляющего провода. Что делать необходимо?

  • Сначала надо на улице вбить в землю три металлических штыря. Их можно сделать из арматуры, заточив концы. Диаметр штырей 8-12 мм.
  • Расположение штырей относительно друг друга – треугольник со сторонами 1,0-1,5 м. Вбивать надо на глубину 2-3 м так, чтобы конец арматуры торчал от поверхности грунта на 3-5 см.
  • Все штыри обвязываются между собой металлической лентой толщиною 2-3 мм и шириною 20-30 мм. Метод обвязки – сварка.
  • Эта конструкция соединяется с распределительным щитом или металлической лентой, или кабелем сечением не меньше 5 мм².

Опасные схемы защиты

Когда в домах многоэтажного типа использовались металлические трубы систем водопровода и отопления, то некоторые горе-электрики подключали к ним PE контур.

Это опасная игра, потому что пробитая фаза на любом бытовом приборе создавала ток утечки, который стремился по наименьшему сопротивлению, то есть, двигался по заземлению в квартире. При этом током могло ударить от соприкосновения с трубой или радиатором отопления.

И не только в этой квартире, но и в других, ведь стояки являются единой сетью, как в водопроводе, так и в отоплении. Благо сегодня все перешли на пластиковые трубы.

Есть случаи, когда проводилось заземление розеток, в которых нулевую и заземляющую клеммы соединяли перемычкой. Опасность заключается в том, что при обрыве нулевого контура весь ток начнет проходить по заземляющей сети. То есть, напряжение будет переходить на корпус всех находящихся в квартире приборов.

Вот все, что вы должны знать о заземлении в многоквартирном доме. Хорошо, если оно уже предусмотрено конструкцией здания. Но если нет заземления, то его можно сделать своими руками. Варианты вам предложены, но, как показывает практика, самый простой и эффективный – это заземлить проводку и розетки с помощью УЗО.

Источник: http://vseobelektrike.com/elektroprovodka/zazemlenie-i-molniezashhita/zazemlenie-v-kvartire.html

Что делать если в квартире нет заземления?

Электричество характеризуется двумя основными параметрами: силой тока и напряжением. Всем известны последствия превышения силы тока (короткое замыкание) – от выхода из строя конкретного электроприбора до пожара в квартире или на лестничной клетке.

Поскольку опасность от короткого замыкания очевидна,  практически в каждой квартире в распределительном щитке установлена обычная пробка-автомат. Недостаток – электричество отключается при незначительной перегрузке.

Преимущество – защита от последствий короткого замыкания.

А вот превышение напряжения – скрытая опасность. Большинство электроприборов имеют либо встроенный стабилизатор, который выравнивает напряжение, либо как в случае с нагревателями перепады напряжения в пределах 30% от нормы не сказываются на их работоспособности. А куда девается остаточный потенциал от высокого напряжения?

Обратите внимание

Если прибор заземлён – уходит в грунт. Если в квартире нет заземления – оседает на корпусе или накапливается на поверхности окружающих предметов. Если прикоснутся к такому предмету, статический потенциал переходит в электрический ток, который стремится по пути меньшего сопротивления, в этом случае, по человеческому организму.

Самые опасные незаземленные водонагревательные электроприборы, стиральные машины, электроплиты.

Негласное правило, известное с советских времён, что около работающей электроплиты нужно стоять в обуви с резиновой подошвой и не брать металлические кастрюли двумя руками – написано кровью.

Резина имеет высокое сопротивление, следовательно, поток электронов не стремится в землю через организм человека.

Естественно, это свидетельствует о ненадлежащем заземлении в те времена. Но ведь большинство проживает в тех же квартирах с той же проводкой, а современные бытовые электроприборы стали мощнее, соответственно, опаснее. Как сделать заземление  квартиры в доме, сданном в эксплуатацию до 1998 года?

Понятие и виды

Самым нарочным примером заземления является громоотвод, проводящий электрический разряд по пути наименьшего сопротивления от наивысшей точки в почву, минуя системы электрокоммуникации здания.

Для высоковольтных линий громоотводами являются опоры ЛЭП (линия электропередач), которые не дают возможность доставать грозовым разрядам до провода, тем самым создавать перепады напряжения в сети во время грозы.

Второй вид – УЗИП (устройство защиты от импульсных перенапряжений). Один электрод присоединён к низковольтному проводу, а другой заземлён. Пространство между электродами заполнено преимущественно инертным газом.

При достижении определённого напряжения на 1–5%, ниже, чем максимальное при котором может функционировать тот или иной прибор, происходит пробой – напряжение выравнивается.

Важно

УЗИПы используются для ликвидации остаточного напряжения на сетевых коммутационных кабелях.

Третий вид применяется для заземления в многоквартирном доме. В качестве заземления используется нулевой или дополнительный заземляющий провод, который подводится к каждому гнезду как дополнительный контакт розетке 220В или в случае промышленного 3-фазного напряжения 380В.

Заземление квартир и частных домов

Заземление дома можно провести самостоятельно, благо дело, природная земля (почва) находится в непосредственной близости.

Достаточно провести ко всем розеткам в частном доме дополнительный защитный заземляющий провод площадью поперечного сечения 16 мм для алюминиевого или 10 мм для медного и заземлить его около распределительного щитка в почву на глубину не менее 1,5 м. В деревенской местности многие заземляют свой жилой дом таким способом.

А вот заземлить квартиру таким способом не удастся.

Ну, где взять природную землю на четвёртом этаже? Некоторые «умельцы» в качестве заземления в старых домах использовали металлические элементы системы централизованного отопления или газоснабжения.

Но после серии случаев поражения электротоком соседей, маленьких детей или взрывов в системе газоснабжения от такой практики отказались. Теперь заземление или зануление в квартире проводится только к распределительному щитку.

Как сделать заземление в квартире зависит уже от существующего заземления в многоквартирном доме. Заземление в многоквартирных домах проводится по трём схемам:

  • TN-S – современный способ заземления, прописанный нормативом с 1998 года;
  • TN-C-S – защитный заземляющий кабель проведён только к распределительному щитку;
  • TN-C – в качестве заземления используется нулевой провод, который заземляется на трансформаторной подстанции, например, заземление в хрущёвке проводится по такому принципу.

Как же сделать заземление в квартире если его нет? Перед тем как сделать заземление в квартире своими руками нужно определиться со схемой заземления.

Для этого нужно открыть распределительный щиток на лестничной клетке.

Если по стояку проведён пятижильный провод, это как минимум TN-C-S, а это означает, что защитный заземляющий провод достаточно подсоединить к защитному проводу жёлтого-зелёного цвета.

Затем нужно перейти к распределительному щитку в квартире, если счётчик электроэнергии находится на лестничной клетке, то посмотреть на провода, идущие от него в квартиру. Если идёт 3 провода и один из них жёлтого-зелёного цвета, значит, в квартире используется современная схема заземления TN-S. В этом случае, вам не придётся озадачиваться вопросом, как правильно сделать заземление.

Совет

Важно! В больших современных квартирах 3 и больше комнат, в квартиру могут проводиться две фазы, соответственно, проводов будет больше. Главное наличие провода с жёлто-зелёной окраской.

Всё равно, перед тем, как подключать мощный электроприбор, потребляющий более 3,2 кВт/ч, проверьте заземление розетки.

Возможно, был сделан незаземленный отвод через некоторое время после сдачи дома в эксплуатацию.

Если в общем распределительном щитке отсутствует защитный заземляющий провод – это старая схема TN-C. В этом случае можно провести только зануление розеток.

Но, в случае значительных перегрузок или перекоса фаз, что случается не так и редко, могут выйти из строя подключённые в данный момент к занулённой электросети приборы.

Единственный выход за общие средства жильцов многоквартирного дома или самостоятельно, поменять проводку целиком.

Этапы проведения самостоятельного заземления

Если при проведении электрокоммуникаций использовалась схема TN-C-S, можно провести самостоятельное заземление розеток, придерживаясь следующей последовательности действий:

  1. Обесточить квартиру – вывинтить все пробки или отключить пробки-автоматы или ползунковые автоматы.
  2. Очистить доступ к проводке – снять штукатурку или другие отделочные материалы в необходимых местах.
  3. Демонтировать необходимые розетки.
  4. Присоединить зачищенные концы проводников к специальным контактам, которые имеются в розетках Евростандарта.
  5. Соединить между собой все выводы к заземляемым розеткам.
  6. Обесточить стояк или дом.
  7. Подсоединить проведённое заземление к общему заземлению стояка или фазы.
  8. Включить подачу электричества в доме и в квартире.

Заключение

Такое заземление действенно, только если в бытовом приборе поддерживается подключение к электросети, заземлённой по схеме TN-S. Определить это можно по вилке подключения. Если она предназначена для розеток Евростандарта, значит, TN-S поддерживается.

Источник: https://electriktop.ru/provodka/zazemleniye-v-kvartire.html

Замена электропроводки в квартире-3

Итак, завершающий этап работ после монтажа вводного кабеля и установки квартирного щитка– сборка схемы электропроводки, подключение автоматов и УЗО в щитке.

Как я уже говорил в предыдущей статье электроповодку в квартире я разделил на три группы и на каждую группу установил свой автоматический выключатель.

1 группа- автомат на 16 А- комнаты, коридор. Провод АВВГ 2х2,5(старая проводка)

2 группа- автомат на 20 А- кухня. Провод ВВГнг 3х2,5

3 группа- автомат на 16 А- ванная. Провод ВВГнг 3х2,5

Допустимый ток для провода сечением 2,5 кв.мм составляет 25 А, поэтому выбор автоматов у меня сделан правильно.

При токе больше 20 А отключится автомат на 20 А (кухня), а при нагрузке с током более 16 А отключатся 16-амперные автоматы (комнаты, коридор и ванная).

Это защита от перегрузки.  А от короткого замыкания (КЗ) автоматы и так должны отработать, потому что ток КЗ очень большой и может достигать больших значений- иногда даже тысяч ампер.

Есть такое понятие как кратность тока. У применяемых мною автоматических выключателей тип- С, у которого  кратность 5-7 номинальных токов автомата.

Обратите внимание

То есть при 5-кратном токе от Iн автомата произойдет его отключение без выдержки времени.

Поясню на примере.

Если автомат на 16 ампер, то умножаем на 5 и получаем ток отключения автомата от КЗ- 80 ампер.

Автоматы крепятся на DIN-рейку, входящую в комплект квартирного щитка. Рядом с автоматами устанавливаю УЗО- устройство защитного отключения.

УЗО  отключает все три автомата, то есть фаза с нулем на автоматы идет через УЗО с номинальным током в 40 ампер.

Дифференциальный ток отключения у УЗО- 30 мА или 0,03 Ампера.

Хочу обратить ваше внимание что ни в квартирном щитке, ни в этажном щите я

НЕ подключил провод заземления!

При этом вводной кабель я проложил трехжильный. Но провод заземления желто- зеленого цвета заизолировал в этажном щитке и в квартире.

Дело в том, что в доме применено заземление типа TN-C, при этом рабочий ноль и защитный находятся в нулевом проводе- PEN.

Если я подключу заземление, то при обрыве нуля между этажным щитом и вводом в дом на корпусе этажного щита появится опасный для жизни потенциал (именно на корпус щита прикручен вводной нулевой провод-PEN).

А так как провод заземления в квартиру будет подключен на этот корпус, то опасный потенциал попадет в квартиру на корпуса холодильника, стиральной машины, утюга и т.д., то есть везде где в розетке с вилкой будет подключен заземляющий контакт.

Важно

И при прикосновении к металлическому корпусу под высоким потенциалом УЗО может в таком случае и не отключиться

Последствия могут быть сами понимаете какие, с электричеством шутки плохи.

Если же провод заземления не подключать, то при обрыве нуля будет только повышенное или напряжение в электропроводке и самое страшное что может случиться- это сгорит какой нибудь электроприбор.

УЗО при этом тоже не отключится, оно для этого и не предназначено, зато никого током не “дернет”.

Хочу добавить что разделять в квартирном щитке нулевой провод на защитный и рабочий по правилам запрещено.

Можно это сделать в этажном щите- но только на свой страх и риск и при условии что вы уверены в том, что в доме сделано заземляющее устройство.

Я же поступаю проще- не подключаю заземление и все. При этом УЗО свои функции выполняет прекрасно.

В дальнейшем этот провод заземления должен быть подключен после  перевода электропроводки дома на систему TN-C -S или TN-S.

Вводной автомат я установил в этажном щите, после счетчика электроэнергии. В схему подключения счетчика вмешиваться не стал- пусть кто обслуживает- переделывает.

Совет

Так как вводной кабель сечением 4кв.мм то автомат выбираю на 32 ампера, с немного заниженным номиналом, можно и на 40 ампер поставить но я чуток перестраховался.

Вводной автомат- двухполюсный, 2Р.

Узнайте первым о новых материалах сайта!

Просто заполни форму:

Источник: http://ceshka.ru/elektroprovodka/zamena-elektroprovodki-v-kvartire-3

Заземление в квартире

Обычно вопросами о монтаже заземления в квартире начинают задумываться в момент реконструкции электропроводки. После того как вы частично или полностью заменили старую двухжильную электропроводку на новую, трехжильную (с учетом заземляющего провода), подключили ко всем розеткам заземление, пришло время подключаться к этажному электрощиту.

Однако чтобы подключение было грамотным, а главное, чтобы после этого подключения были оправданы условия электробезопасности, необходимо знать, каким образом произведено подключение самого электрощита.

Система заземления многоэтажных домов

В домах советской постройки, как правило, используются системы заземления TN – C. В этой системе к стоякам подъездов подходят три фазы L и совмещенный PEN проводник. Этажные щитки в этой системе зануляют, заземление в них как правило не предусмотрено.

В более новых домах или с реконструированными сетями установлена система TN – C – S. В этой системе к стоякам подъездов подходят три фазы L и разделенный нулевой рабочий N и защитный PE проводник.

В этом случае, подключение происходит гораздо проще, в этажном щитке предусмотрены отдельные шины для подключения фазы, нуля и заземления, причем шина заземления имеет металлическую связь с корпусом щита.

Если ваш дом относится к новостройкам (примерно с 1997 г.), то в таком случае все условия для подключения заземления уже имеются, так как в новых домах устанавливается система заземления TN-S.

При подключении дома по такой системе, заземляющий провод прокладывается отдельно, вместе с нулевым и фазными проводами от самой подстанции к электрощитам дома. В этом случае переживать не следует.

Ваш дом подключен по системе заземления TN – C – S

Такие системы заземления проектируются в домах новой постройки, в которых электромонтаж выполняется пяти- проводной системой и заземление в квартире в этом случае присутствует.

При такой системе заземления все этажные щитки должны заземляться. Определить подключен ли ваш дом по системе TN – C – S очень просто. Для этого достаточно взглянуть на вводной кабель подходящий к стояку, он должен быть пятипроводным :

  • – три фазы L1, L2, L3;
  • – рабочий нуль N;
  • – защитный нуль PE.

Подключение в этом случае осуществляется таким образом: фазный провод квартиры подключается к той шине, где был старый провод; нулевой рабочий N подключается к шине с нейтральными проводами; заземляющий провод РЕ (нулевой защитный) подключается к корпусу щита.

Причем, подключать все заземляющие провода в щитке на один зажим (болт) – нельзя. Необходимо использовать разные болтовые соединения. А лучше будет использовать шину, прикрутите шину к щитку, а потом подсоединяйте PE.

Такое подключение заземления в квартире аналогично, если ваш дом подключен по системе заземления TN-S.

Ваш дом подключен по системе заземления TN – C

При такой системе подключения дома к вводному стояку подходит четырехпроводный кабель: три фазы L1, L2, L3; и совмещенный нулевой рабочий и защитный провод PEN. В этом случае заземление в доме полностью отсутствует, контура заземления нет – электрощитки не заземлены! Как произвести подключение в этом случае?

Многие неграмотные электрики считают, что подключать защитный нуль PE необходимо в месте с рабочим N, на корпус щитка. Однако такое зануление является не безопасным!!!

При отгорании рабочего нуля, фазное напряжение через подключенную технику появится на всех нулевых проводах в квартире, а если нулевые защитные и рабочие провода будут связаны, то на всех заземленных корпусах приборов, появится напряжение 220 В. Поэтому прежде чем подключаться таким образом хорошенько подумайте нужна ли вам такая защита!

Обратите внимание

Наверное, ни для кого не является секретом, что электрические сети ЖКХ находятся в плачевном состоянии и такое явление как отгорание нуля в жилых домах встречается очень часто. Лучше уж без зануления, чем зануляться на изношенное электрооборудование и подвергать себя и своих близких опасности.

По этому, если заземления в доме нет то лучше защитный провод РЕ не подключать вместе с рабочим нулем на корпус щита. Оставьте его просто неподключенным. Будет резервным, на случай повреждения одного из рабочих. А для того чтобы эксплуатация электроустановок в сети без заземления была для вас безопасной, применяйте УЗО.

Установите отдельное УЗО для каждой розетки. УЗО хоть и не предотвратит появление фазы на корпусе, но мгновенно сработает при касании к поврежденному корпусу и отключит электроустановку.

Решением проблемы отсутствия заземления может стать установка своего собственного контура заземления. Встречались случаи, когда жильцы, проживающие на первых этажах домов в которых отсутствует заземление, устанавливали свое заземление. Забивали под окном в почву несколько уголков, обваривали их по контуру и соединяли с заземляющим РЕ проводником в квартире.

Можно также решить проблему с незаземленными этажными щитками проживая на пятом этаже. Проложить к подвалу по этажным стоякам 25 м одножильного провода, сделать в подвале или возле подъезда контур заземления, соединить этот одножильный провод с щитками и заземляющим контуром. Все! В таком случае можно смело подключать заземляющий провод от квартиры к электрощитку.

Ни в коем случае не используйте в качестве заземления батареи отопления, водопроводные и газовые трубы. Такое заземление в квартире является небезопасным не только для вас самих но и для ваших соседей.

В случае появления на корпусе электрооборудования напряжения, заземленного через батарею или водопроводную трубу, под напряжением окажутся все батареи и трубы, не только ваши, но и в соседних квартирах и домах.

В итоге соседа с верху, который решил попить воды с крана может смертельно поразить электрическим током!

Источник: https://electricvdome.ru/zazemlenie/zazemlenie-v-kvartire.html

соединять ли ноль и землю

Уют и комфорт в частном доме или квартире трудно представить без налаженной системы электроснабжения. Потребление электроэнергии постоянно увеличивается, поэтому защита людей и домашних животных от поражения электрическим током осложняется. Устранить риски, минимизировать последствия травм можно с помощью заземляющей системы, соединяющей точки электрической сети или энергетического потребителя с заземляющей конструкцией.

Конструкция и назначение заземляющих устройств

Подобные конструкции подразделяются на рабочие и защитные устройства.

  1. Рабочее используется для организации безопасности функционирования агрегатов промышленного назначения. Также распространено в частных хозяйствах.
  2. Система защитного заземления обязательна для электросетей в жилом секторе.

Установка заземляющего устройства (ЗУ) требуется в соответствии с Правилами устройства электроустановок и Правилами эксплуатации электроустановок потребителей.

Прикосновение людей к токоведущим частям, открытым в результате неправильной эксплуатации электрооборудования, дефектов конструкции, прихода в негодность изоляции и других причин, встречается часто. Некачественная конструкция ЗУ и ее монтаж может повлечь тяжелые последствия для людей: электрический шок, ожоги, нарушение работы сердца и иных органов человека поражение током часто приводит к ампутации конечностей, инвалидности и даже летальным исходам.

Система заземления состоит из наружной и внутренней частей, которые стыкуются в электрическом щитке. Наружное заземляющее устройство состоит из комплекса металлических электродов и проводников, отводящих аварийный ток от электрооборудования в землю в безопасных для людей местах. Электроды называются заземлителями. Электрические жилы – это заземляющие проводники, представляют собой штыри длиной 1,5 м, диаметром 1 мм.

Изготавливаются промышленностью из меди или стали, покрытой медью. Их основное достоинство — повышенная проводимость тока. Вбиваются в землю молотами или кувалдами на глубину 50 см, контакт с землей должен быть максимально прочным, иначе ухудшится способность конструкции отводить ток.

Простая конструкция изготавливается из одного электрода. Применяется в молниеотводах или для защиты удаленных объектов и оборудования. В индивидуальных хозяйствах предпочтение отдается многоэлектродным устройствам. Размещаются в один ряд и называются линейными профилями ЗУ. Стандартная длина цепи — 6 метров. Между собой соединяются латунными муфтами, крепление резьбовое, сварка не рекомендуется. Заземляющие проводники устанавливаются через клеммы. Скручивания, пайки жил исключаются.

По-прежнему распространено такое устройство, как контур заземления (замкнутый вариант). Сооружается на расстоянии не ближе 1 метра и не далее 10 метров от дома. Размещается в траншее в виде равностороннего треугольника. Длина стороны 3 м, глубина – 50 см, ширина – 40 см. По углам вбиваются заземлители. Эта же операция проделывается с другими вертикальными электродами (не свыше пяти единиц). Заземлители в нижней опорной части свариваются с горизонтальными изделиями.

Изготавливаются из меди, покрытого медью или цинком стального уголка (полка 5 мм, полоса 40 мм), Часто применяется стандартный уголок из нержавеющей стали любого профиля. Изделия не окрашиваются, так как в этом случае ухудшатся электротехнические свойства из-за ослабления контакта с землей.

Конструкция контура несложная, ее можно сделать собственными руками. Но работа упрощается при использовании готовых заземляющих устройств, представленных на рынке, в комплекте с которыми есть провода заземления. Финансовые потери окупятся за счет применения качественных материалов, стойких к коррозии и с большим сроком эксплуатации.

Подключение наружной части ЗУ к щитку

Для определения точного порядка подключения заземления к щитку требуется знание способа применения нейтрали. Она бывает изолированной и заземленной. Изолированная жила используется в сетях с повышенными значениями напряжения 3-35 кВ. При электроснабжении 380 В и 220 В эффективно работают оба варианта. Однако новые правила ПУЭ требуют заземлять нейтраль. Контуры должны возводиться под напряжение до 1000 В.

Популярны системы заземления TN-C, TN-S, TN-C-S. Двухфазная TN-C устарела, но по-прежнему применяется в строениях, имеющих длительный срок эксплуатации. Их замена связана с трудностями технического и финансового характера. В этой схеме в качестве защитного заземляющего провода используется нулевая жила. С практической точки зрения, для жильцов квартир и домов кабельная и проводниковая продукция с 4 жилами выгодна: ее стоимость ниже, монтажные работы проще.

Интерес представляет вопрос, как подключить заземление в многоэтажном доме. Проводники подключаются к общей шине ЗУ. Затем шина выводится на корпус электрического щитка на этаже. Аналогичен процесс перевода TN-C на TN-C-S в домашнем щитке. Суть заключается в подключении нулевых защитных проводников на единую шину ЗУ с последующим креплением перемычкой с нулевой шиной.

Главный недостаток связан с опасностью повреждения нулевого провода. Тогда заземляющая конструкция придет в негодность. Регламентирующими документами введен запрет на использование TN-C в новостройках. Но для полной замены системы потребуются десятилетия.

Принцип работы TN-S основан на том, что нулевые рабочая и защитная линии подводятся к потребителю отдельными жилами от трансформаторной подстанции. В РФ и странах СНГ распространен промежуточный вариант TN-C-S, при котором разделение проводников производится непосредственно при вводе в дом. В обоих вариантах функции безопасности выполняет устройство защитного отключения (УЗО).

Однако для полноценного предупреждения и локализации последствий электрических ударов комплект защитных средств должен включать также автоматические выключатели в щитках, шину заземления РЕ для подсоединения нулевых проводников и контура заземления.

Последний обеспечивает условия для бесперебойной работы электрической техники. Кроме того, он снижает уровень излучения электрических агрегатов, кабелей и проводов, локализует шумовые явления в электросети.

Заземление в щитке проводится в следующем порядке (система TN-C-S). Два питающих провода, состоящих из фазного и совмещенного рабочего нулевого и защитного (REN), разделяются на три отдельные жилы. Для подключения фазной и рабочей жил используют изолированную от щита шину заземления. Каждая шина (N и Re) должна иметь собственную маркировку и цвет: ноль – синего, земля – желтого цвета. Жила N закрепляется на электрическом щитке с использованием изоляторов. Заземляющий контакт RE устанавливается на корпус. Между собой соединяются перемычкой из токопроводящего материала.

В дальнейшем эти провода заземления должны быть изолированы друг от друга во избежание короткого замыкания.

Многие пользователи отдают предпочтение варианту, когда кабели REN сохраняют свою целостность и подключаются к шине N, играя роль нулевых защитных проводников. Достоинство этой схемы заключается в том, что на свободную шину RE замыкаются провода заземления бытовых потребителей электрической энергии. При перегорании линии REN, все токоприемники будут продолжать сохранять заземляющие контакты.

Ошибки при установке ЗУ

К типовым недостаткам, часто встречающимся на практике, относятся:

  1. Использование в качестве контура металлических заборов или мачт. Не учитывается сопротивление току и создается опасность тяжелого поражения током людей в случае аварии в системе.
  2. Подключение контура непосредственно к корпусу электроприборов, минуя заземляющие шины в щите.
  3. Установка отдельных выключателей в нулевом проводнике. При выходе устройства из строя электроприборы могут оказаться под напряжением. Иногда контакт нулевого провода не прочен. Последствия те же.
  4. Использование для заземлителей изделий меньшего сечения или толщины. Подобные электроды под воздействием коррозии быстро выходят из строя.
  5. Использование как заземлителя рабочего «ноля». Повышается вероятность того, что система окажется под напряжением.
  6. Расположение горизонтальных заземлителей на поверхности земли. При аварии зона поражения увеличится.
  7. Подключение заземления к трубе отопления. Нельзя сказать, какое направление возьмут блуждающие токи, поскольку неизвестна ситуация в соседней квартире. Возрастает вероятность поражения током посторонних людей.

По завершении монтажных работ проводится проверка системы. Внимание обращается на величину сопротивления рассеиванию тока. Для проведения этой работы желательно привлечение специалиста с соответствующей аппаратурой.

Правильное заземление электрического щита.

Практически любой объект нуждается в электричестве. А для этого необходимо установить специальный щит, внутри которого будет контролирующий показатели прибор, провода и кабели, защитные устройства и дополнительная техника. По правилам безопасности такое оборудование должно устанавливаться на опоре и обязательно заземляться. Почему? Дело в том, что электрические приборы, работающие без заземляющего контура, могут выйти из строя. Иногда это происходит не только по причине отсутствия заземления, но в случае возникновения такой ситуации, последнее поможет избежать плачевных последствий. Заземление – это уверенность в том, что жилое помещение полностью защищено.

Его задача в отключении напряжения, если произошла утечка или другие чрезвычайные ситуации. А также заземление помогает бытовым приборам работать без перебоев.

Особенности монтажа.

Само устройство, позволяющее произвести процедуру, делится на два вида:

1. Покупная конструкция, состоящая из модуля с несколькими электродами;
2. Самостоятельный модуль, изготовленный из частей металлопроката.

Конечно, рекомендуется использовать первый вид, поскольку это надежнее и качественнее. Из минусов можно назвать только дороговизну. А положительных моментов довольно много. Во-первых, в комплекте идет все необходимое для заземления. Во-вторых, изготавливают их с учетом правил безопасности и на заводском оборудовании. В-третьих, минимизируется количество дополнительных процедур: не нужно выполнять сварочные и земляные работы. И последнее, покупной модуль позволяет углубиться на большие расстояния и при этом у устройства заземления будет малая сопротивляемость.

Инструменты.

Итак, если конструкция изготавливается самостоятельно, то необходим оцинкованный мателлопродукт. Например, трубы или прутки. У покупных наборов штыри омедненные. Между собой они скрепляются муфтами. Перед началом работ провод заземления необходимо скрепить со штырем. Для этого используется нержавеющий зажим и специальная паста. Помните, что запрещается окрашивать или смазывать чем-либо заземлители.

Правильно выбирайте сечение проката, которое через время становится меньше. Только для перечисленных ниже деталей выбирают самое тонкое сечение:

1. Прокат прямоугольный – 48 миллиметров.
2. Пруток оцинкованный – 6 миллиметров.
3. Металлический пруток – 10 миллиметров.

Штыри соединяем проволокой или полосой, а также можно использовать уголки. С их помощью проводят к электрическому щитку заземление.

Важно: сечение заземляющего контакта = или > провода фазы.

Чтобы скрепить все провода заземления, нужны соединяющие шины, которые изготавливают из бронзы. Забить в землю конструкцию можно с помощью кувалды (для самостоятельных модулей) или с помощью отбойного молотка (для покупных).

Процесс заземления.

Земляные работы.

На расстоянии примерно 1 метр ставят заземлители. Затем чертим контур заземления, он может быть округлым или треугольным. Следим за расстоянием между штырями, оно не должно быть меньше 1,2 м. В идеале, стороны треугольника должны быть 3 метра, как и длина штыря. После вскапываем траншею, глубина которой – около 0,8 метров. Ширину определяем произвольно, но учитываем, что после в ней необходимо сваривать проводники.

Работа с электродами.

Для начала его нужно заострить, а для этого понадобится болгарка. Если штырь изготовлен из частей металлопроката, которые остались от других изделий, их для начала очищают. Для заводских электродов предусмотрена острая головка, которую необходимо навинтить сверху. А место скрепления смазывают пастой.

Заглубление штырей.

Его необходимо забить в землю, и выше уже было сказано, что для этого использовать. А чтобы было удобнее, можно опираться на стремянку или подмостья. Если металл мягкий, наносить прямые удары нельзя, лучше использовать деревянные бруски в качестве перегородки. Забивают электроды не до конца, на поверхности остается около 20 сантиметров. Они позже присоединятся к контуру. После окончания работ на штырь надевают муфту или что-то похожее. Повторять процедуру, пока не будет достигнута необходимая глубина.

Соединение.

Обычно электроды скрепляют широкой полосой. Если они из черного металла, то лучше применять сварочное соединение, поскольку это поможет избежать коррозий и лишнего сопротивления. При сварочных работах строго следите за качеством шва. От готового контура проводим заземление полосой к дому. После загибаем и прикрепляем к фундаменту. На край полосы навинчиваем болт (лучше приварить его), чтобы закрепить провод от щита. Последний электрод монтируется с крепежным хомутом, на который в конце и закрепляем провод. Для этого используем зажим, герметизированный лентой.

Засыпание траншеи.

Желательно использовать однородную почву, плотную по структуре. В покупных комплектах прилагается колодец для ревизии (обычно пластиковый).

Подведение проводов.

Сам щит монтируем на столб или стену здания и, главное, чтобы влажность была в пределах нормы. Рядом не должно быть пожароопасных или взрывоопасных объектов и участков. Чтобы провести контакт через стену, нужна трубная гильза. Внутри щита контакты заземления скрепляются с заземляющей шиной. Они устанавливаются на корпус с помощью болтов. Затем необходимо проверить уровень сопротивления и в этом поможет мультиметр. Если число меньше 4 Ом, то все в порядке, а если больше, то нужно использовать больше штырей. К разъему шины также подключают провода заземления, которые в желтой изоляции. Это контакты потребителей.

На этом работы могут быть окончены и систему можно использовать.

Подключение заземления в щитке - Всё о электрике

Мой горький опыт электрика позволяет мне утверждать: Если у Вас “заземление” сделано как надо – то есть в щитке есть место присоединения “заземляющих” проводников, и все вилки и розетки имеют “заземляющие” контакты – я вам завидую, и вам не о чем беспокоиться.

Правила подключения заземления

В чем же состоит проблема, почему нельзя подключать провод заземления на трубы отопления или водоснабжения?

Реально в городских условиях блуждающие токи и пр. мешающие факторы столь велики, что на батарее отопления может оказаться что угодно. Однако основная проблема, в том, что ток срабатывания автоматов защиты достаточно велик. Соответственно один из вариантов возможной аварии – пробой накоротко фазы на корпус с током утечки как раз где-то на границе срабатывания автомата, то есть, в лучшем случае 16 ампер. Итого, делим 220в на 16А – получаем 15 ом. Всего каких-то тридцать метров труб, и получите 15 ом. И потек ток куда-то, в сторону не пиленого леса. Но это уже не важно. Важно то, что в соседней квартире (до которой 3 метра, а не 30, напряжение на кране почти те же 220.), а вот на, скажем, канализационной трубе – реальный ноль, или около того.

А теперь вопрос – что будет с соседом, если он, сидя в ванной (соединившись с канализацией посредством открывания пробки) коснется крана? Угадали?

Приз – тюрьма. По статье о нарушении правил электробезопасности повлекшем жертвы.

Не надо забывать, что нельзя делать имитацию схемы “заземления” , соединяя в евророзетке “нулевой рабочий” и “нулевой защитный” проводники, как иногда практикуют некоторые “умельцы”. Такая замена крайне опасна. Не редки случаи отгорания “рабочего нуля” в щите. После этого на корпусе Вашего холодильника, компьютера и т.д. очень прочно размещается 220В.

Последствия будут примерно такими же, как и с соседом, с той разницей, что за это ни кто ответственности нести не будет, кроме того, кто сделал такое соединение. А как показывает практика, это делают сами же хозяева, т.к. считают себя достаточными специалистами, чтобы не вызывать электриков.

“Заземление” и “зануление”

Одним из вариантов “заземления” является “зануление”. Но только не как в случае описанном выше. Дело в том, что на корпусе распределительного щита, на Вашем этаже имеется нулевой потенциал, а если точнее, нулевой провод, проходящий через этот самый щиток, просто-напросто имеет контакт с корпусом щита посредством болтового соединения. Нулевые проводники с расположенных на этом этаже квартир, тоже присоединяются к корпусу щита. Давайте рассмотрим этот момент поподробнее. Что мы видим, каждый из этих концов заведен под свой болт (на практике правда часто встречается по парное соединение этих концов). Вот как раз туда и надо подсоединять наш новоиспеченный проводник, который в последствии будет называться “заземлением”.

В этой ситуации тоже есть свои нюансы. Что мешает “нулю” отгореть на входе в дом. Собственно говоря, ни чего. Остается лишь надеяться, что домов в городе меньше чем квартир, а значит и процент возникновения такой проблемы значительно меньше. Но это опять же русский “авось”, который проблему не решает.

Единственно правильное решение, в этой ситуации. Взять металлический уголок 40х40 или 50х50, длинной метра 3, забить его в землю, чтобы за него не запинались, а именно, копаем яму на два штыка лопаты в глубину и максимально забиваем туда наш уголок, а от него провести провод ПВ-3 (гибкий, многожильный), сечением не менее 6 мм. кв. до, Вашего распределительного щита.

В идеале “контур заземления” должен состоять из 3х – 4х уголков, которые свариваются металлической полосой той же ширины. Расстояние между уголками должно составлять 2 м.

Только не надо сверлить в земле дыру метровым буром и опускать туда штырь. Это не правильно. Да и КПД такого заземления близко к нулю.

Но, как и в любом способе здесь есть свои минусы. Вам, конечно, повезло, если Вы живете в частном доме, или хотя бы, на первом этаже. А как быть тем, кто живет этаже на 7-8? Запастись 30-ти метровым проводом?

Так как же найти выход из создавшейся ситуации? Боюсь, что ответ на этот вопрос Вам не дадут даже самые опытные электромонтажники.

Что требуется для разводки по дому

Для разводки по дому Вам понадобится медный провод заземления, соответствующей длины, и сечением не менее 1,5 мм. кв. и, конечно, розетка с “заземляющим” контактом. Короб, плинтус, скоба – дело эстетики. Идеальный вариант, это когда Вы делаете ремонт. В этом случае я рекомендую выбрать кабель с тремя жилами в двойной изоляции, лучше ВВГ. Один конец провода заводится под свободный болт шины распределительного щита, соединенной с корпусом щита, а второй – на “заземляющий” контакт розетки. При наличии в щите УЗО заземляющий проводник не должен нигде на линии иметь контакта с N проводником (в противном случае будет срабатывать УЗО).

Не надо так же забывать, что “земля” не имеет права разрываться, посредством каких либо выключателей.

Как подключить заземление в щитке

Уют и комфорт в частном доме или квартире трудно представить без налаженной системы электроснабжения. Потребление электроэнергии постоянно увеличивается, поэтому защита людей и домашних животных от поражения электрическим током осложняется. Устранить риски, минимизировать последствия травм можно с помощью заземляющей системы, соединяющей точки электрической сети или энергетического потребителя с заземляющей конструкцией.

Конструкция и назначение заземляющих устройств

Подобные конструкции подразделяются на рабочие и защитные устройства.

  1. Рабочее используется для организации безопасности функционирования агрегатов промышленного назначения. Также распространено в частных хозяйствах.
  2. Система защитного заземления обязательна для электросетей в жилом секторе.

Установка заземляющего устройства (ЗУ) требуется в соответствии с Правилами устройства электроустановок и Правилами эксплуатации электроустановок потребителей.

Прикосновение людей к токоведущим частям, открытым в результате неправильной эксплуатации электрооборудования, дефектов конструкции, прихода в негодность изоляции и других причин, встречается часто. Некачественная конструкция ЗУ и ее монтаж может повлечь тяжелые последствия для людей: электрический шок, ожоги, нарушение работы сердца и иных органов человека поражение током часто приводит к ампутации конечностей, инвалидности и даже летальным исходам.

Система заземления состоит из наружной и внутренней частей, которые стыкуются в электрическом щитке. Наружное заземляющее устройство состоит из комплекса металлических электродов и проводников, отводящих аварийный ток от электрооборудования в землю в безопасных для людей местах. Электроды называются заземлителями. Электрические жилы – это заземляющие проводники, представляют собой штыри длиной 1,5 м, диаметром 1 мм.

Изготавливаются промышленностью из меди или стали, покрытой медью. Их основное достоинство — повышенная проводимость тока. Вбиваются в землю молотами или кувалдами на глубину 50 см, контакт с землей должен быть максимально прочным, иначе ухудшится способность конструкции отводить ток.

Простая конструкция изготавливается из одного электрода. Применяется в молниеотводах или для защиты удаленных объектов и оборудования. В индивидуальных хозяйствах предпочтение отдается многоэлектродным устройствам. Размещаются в один ряд и называются линейными профилями ЗУ. Стандартная длина цепи — 6 метров. Между собой соединяются латунными муфтами, крепление резьбовое, сварка не рекомендуется. Заземляющие проводники устанавливаются через клеммы. Скручивания, пайки жил исключаются.

По-прежнему распространено такое устройство, как контур заземления (замкнутый вариант). Сооружается на расстоянии не ближе 1 метра и не далее 10 метров от дома. Размещается в траншее в виде равностороннего треугольника. Длина стороны 3 м, глубина – 50 см, ширина – 40 см. По углам вбиваются заземлители. Эта же операция проделывается с другими вертикальными электродами (не свыше пяти единиц). Заземлители в нижней опорной части свариваются с горизонтальными изделиями.

Изготавливаются из меди, покрытого медью или цинком стального уголка (полка 5 мм, полоса 40 мм), Часто применяется стандартный уголок из нержавеющей стали любого профиля. Изделия не окрашиваются, так как в этом случае ухудшатся электротехнические свойства из-за ослабления контакта с землей.

Конструкция контура несложная, ее можно сделать собственными руками. Но работа упрощается при использовании готовых заземляющих устройств, представленных на рынке, в комплекте с которыми есть провода заземления. Финансовые потери окупятся за счет применения качественных материалов, стойких к коррозии и с большим сроком эксплуатации.

Подключение наружной части ЗУ к щитку

Для определения точного порядка подключения заземления к щитку требуется знание способа применения нейтрали. Она бывает изолированной и заземленной. Изолированная жила используется в сетях с повышенными значениями напряжения 3-35 кВ. При электроснабжении 380 В и 220 В эффективно работают оба варианта. Однако новые правила ПУЭ требуют заземлять нейтраль. Контуры должны возводиться под напряжение до 1000 В.

Популярны системы заземления TN-C, TN-S, TN-C-S. Двухфазная TN-C устарела, но по-прежнему применяется в строениях, имеющих длительный срок эксплуатации. Их замена связана с трудностями технического и финансового характера. В этой схеме в качестве защитного заземляющего провода используется нулевая жила. С практической точки зрения, для жильцов квартир и домов кабельная и проводниковая продукция с 4 жилами выгодна: ее стоимость ниже, монтажные работы проще.

Интерес представляет вопрос, как подключить заземление в многоэтажном доме. Проводники подключаются к общей шине ЗУ. Затем шина выводится на корпус электрического щитка на этаже. Аналогичен процесс перевода TN-C на TN-C-S в домашнем щитке. Суть заключается в подключении нулевых защитных проводников на единую шину ЗУ с последующим креплением перемычкой с нулевой шиной.

Главный недостаток связан с опасностью повреждения нулевого провода. Тогда заземляющая конструкция придет в негодность. Регламентирующими документами введен запрет на использование TN-C в новостройках. Но для полной замены системы потребуются десятилетия.

Принцип работы TN-S основан на том, что нулевые рабочая и защитная линии подводятся к потребителю отдельными жилами от трансформаторной подстанции. В РФ и странах СНГ распространен промежуточный вариант TN-C-S, при котором разделение проводников производится непосредственно при вводе в дом. В обоих вариантах функции безопасности выполняет устройство защитного отключения (УЗО).

Однако для полноценного предупреждения и локализации последствий электрических ударов комплект защитных средств должен включать также автоматические выключатели в щитках, шину заземления РЕ для подсоединения нулевых проводников и контура заземления.

Последний обеспечивает условия для бесперебойной работы электрической техники. Кроме того, он снижает уровень излучения электрических агрегатов, кабелей и проводов, локализует шумовые явления в электросети.

Заземление в щитке проводится в следующем порядке (система TN-C-S). Два питающих провода, состоящих из фазного и совмещенного рабочего нулевого и защитного (REN), разделяются на три отдельные жилы. Для подключения фазной и рабочей жил используют изолированную от щита шину заземления. Каждая шина (N и Re) должна иметь собственную маркировку и цвет: ноль – синего, земля – желтого цвета. Жила N закрепляется на электрическом щитке с использованием изоляторов. Заземляющий контакт RE устанавливается на корпус. Между собой соединяются перемычкой из токопроводящего материала.

В дальнейшем эти провода заземления должны быть изолированы друг от друга во избежание короткого замыкания.

Многие пользователи отдают предпочтение варианту, когда кабели REN сохраняют свою целостность и подключаются к шине N, играя роль нулевых защитных проводников. Достоинство этой схемы заключается в том, что на свободную шину RE замыкаются провода заземления бытовых потребителей электрической энергии. При перегорании линии REN, все токоприемники будут продолжать сохранять заземляющие контакты.

Ошибки при установке ЗУ

К типовым недостаткам, часто встречающимся на практике, относятся:

  1. Использование в качестве контура металлических заборов или мачт. Не учитывается сопротивление току и создается опасность тяжелого поражения током людей в случае аварии в системе.
  2. Подключение контура непосредственно к корпусу электроприборов, минуя заземляющие шины в щите.
  3. Установка отдельных выключателей в нулевом проводнике. При выходе устройства из строя электроприборы могут оказаться под напряжением. Иногда контакт нулевого провода не прочен. Последствия те же.
  4. Использование для заземлителей изделий меньшего сечения или толщины. Подобные электроды под воздействием коррозии быстро выходят из строя.
  5. Использование как заземлителя рабочего «ноля». Повышается вероятность того, что система окажется под напряжением.
  6. Расположение горизонтальных заземлителей на поверхности земли. При аварии зона поражения увеличится.
  7. Подключение заземления к трубе отопления. Нельзя сказать, какое направление возьмут блуждающие токи, поскольку неизвестна ситуация в соседней квартире. Возрастает вероятность поражения током посторонних людей.

По завершении монтажных работ проводится проверка системы. Внимание обращается на величину сопротивления рассеиванию тока. Для проведения этой работы желательно привлечение специалиста с соответствующей аппаратурой.

Пример щита учета с УЗО для частного дома | Система заземления TT

Установка в щите учета дома селективного устройства защитного отключения (УЗО), позволяет значительно повысить пожарную безопасность. Это особенно актуально, если у вас используется система заземления – ТТ

В этой статье мы рассмотрим пошаговую сборку схемы щита учета частного дома, в котором установлено УЗО. Данная сборка, соответствует Техническим Условиям, которые чаще всего выдают энергосбытовые компании:

– Выделенная мощность 15 кВт

-Вводной кабель – СИП – Самонесущий изолированный провод (4 шт: 3 фазы и PEN)

– Дополнительный контур заземления на участке, от которого до щитка проложен проводник 1х16мм.кв.

Схема рассчитана на тип заземления ТТ, при котором приходящий от трансформатора PEN становится рабочим НУЛЁМ, а защитный ноль (заземление) берется от дополнительного контура, смонтированного на участке. Межу собой они нигде не соединяются.

Вариант с системой TN-C-S, где ноль и заземление сводятся в одну точку в щите, лишь после которой разделяются, мы уже рассматривали ТУТ.

Все распространенные сборки щитков учета, в том числе с УЗИП и с розеткой, для разных способов заземления, доступны ЗДЕСЬ.

Монтаж корпуса

При установке вне дома, рекомендуется применять стальные электрощиты (№1 на изображении), которые можно запирать на замок. Степень защищённости от попадания пыли или влаги у них должны быть не ниже IP54.

Обычно щиток монтируется на границе участка, например, на опоре линии электропередач, стене строения или ограждении. В зависимости от удобства доступа к нему проверяющих.
Заводить провода и кабели внутрь для коммутации, лучше всего снизу, с использованием гермовводов. Так вы обеспечите максимальную герметичность и значительно обезопасите электроустановку в целом.

Всё современное щитовое оборудование монтируется на DIN-рейки. Убедитесь, что в купленном вами щитке они установлены или идут в комплекте. В ином случае, дин рейку придёться докупать дополнительно.

Установка бокса для вводного автоматического выключателя

В целях предотвращения несанкционированного подключения, в обход электросчетчика, все коммутационные и защитные устройства, стоящие до него, должны, закрываться в боксы (№2 на изображении) и опечатываться.

Вот и мы, при монтаже, сперва ставим специальный корпус для АВ (автоматического выключателя). Он отличается тем, что имеет «ушки», для удобства пломбировки. В трехфазной сети 380В, бокс устанавливается минимум на три модуля, чтобы туда поместился Автоматический выключатель.

Установка автомата

Вводной автомат (№3 на изображении) устанавливается в отдельный корпус, который, закрывается кожухом. Позже, представители энергосбытовой компании его опечатают, установят пломбу и будут её проверять при каждом снятии показаний или контрольных обходах.

Для трёхфазных сетей 380В, при выделенной мощности 15кВт, номинал автоматического выключателя должен быть 25А.

Установка учетных и защитных устройств в щиток

Теперь пришла очередь установить на дин-рейку все остальные элементы. Полный перечень оборудования необходимого для щита частного дома следующий:

1) Стальной электрический щит (степень защиты ip54 или выше)

2) Бокс/кожух для АВ на 3 модуля

3) Автоматический выключатель трехполюсный 25А

4) Трехфазный счетчик электрической энергии 380В

5) распределительный блок на DIN-рейку

6) Селективное УЗО от 40А, ток утечки 100мА или 300мА

Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и нужно брать. Обычно берется простой, без лишних интерфейсов, например, Меркурий или Энергомера.

Распределительный блок должен иметь достаточное количество клемм под нужные сечения проводников. Для варианта с ВДТ – выключателем дифференциального тока, с заземлением ТТ, потребуется:

1 клемма – 16мм.кв – для контура повторного заземления ПВ1 или ПуВ(ПуГВ)

2 клеммы по 6мм.кв – для внутренних проводников, используемых при коммутации

Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.

Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств много, суммарные потери могут быть большими.

Исходя из этого и выбирается эта величина. Если жилье небольшое, достаточно ставить 100мА. Если же это коттедж, с большим количеством техники и оборудования, то однозначно 300мА.

Для внутренних соединений в щитке, удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.

Сборка электрического щита учета с УЗО

подключение вводного кабеля СИП 4х16

В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.

Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.

Зеземления

Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.

Именно такая схема подключения N и PE отличает систему ТТ от других.

В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали ЗДЕСЬ, всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.

Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.

Провода от вводного автомата до счетчика

Следующим шагом провода от нижних клемм вводного автомата – 3 фазы, прокладываем и подсоединяем к соответствующим контактам счётчика электрической энергии.

Как подключить трехфазный счетчик электроэнергии, в каком порядке соединять провода мы подробно рассматривали ЗДЕСЬ, на примере устройства Энергомера се 306.

Подключение проводов от счетчика к УЗО

После этого, все четыре проводника от электросчетчика (три фазы и рабочий ноль) подсоединяются к верхним клеммам ВДТ (выключатель дифференциального тока, он же УЗО). Место для нулевой жилы, обычно обозначено на корпусе как «N».

Подключение кабеля идущего от щита учета в РЩ дома

Осталось подключить кабель, по которому электрический ток будет поступать в дом. Внутри которого, обычно, установлен дополнительный распределительный щит (РЩ), без электрического счетчика электроэнергии. Все потребители разделены на группы, стоит автоматика и т.д.

Сечение жил и марка кабеля выбирается в зависимости от расстояния до РЩ и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подсоединением к распределительному блоку.

Три фазных и нулевые жилы кабеля, идущего в ваш дом, подключаются к нижним клеммам УЗО. Ноль, как вы помните на нём промаркирован. Жила защитного нуля – заземления, подключается напрямую к распределительному блоку.

В общем щит выглядит примерно так:

На этом монтаж завершен. Щит учета частного дома 380В на 15кВт, с заземлением TT готов к работе.

{SOURCE}

Устройство заземления. Виды и особенности. Правила и монтаж

Большая часть домов в нашей стране оснащена системой электропередач, не имеющей заземления, по старому образцу. Необходимо помнить, что работа современных бытовых устройств без наличия заземляющего контура способствует возникновению в их деятельности различных неисправностей, и, как следствие, выходу из строя. Владельцам домов приходится самостоятельно производить устройство заземления, которое необходимо для создания электробезопасности.

Основной задачей заземления является отключение напряжения сети при возникновении утечки тока. Это может быть выражено в виде прикосновения человека к токоведущим частям, повреждения изоляции электрических проводов. Другой, не менее важной функцией заземления является создание нормальных условий для работы бытовых электрических устройств.

Некоторые устройства требуют кроме заземляющего контакта в розетке, еще и прямого подключения к шине заземления. Для этого имеются специальные зажимы.

Например, микроволновая печь может создавать фон, опасный для человека, если ее не подключить напрямую к заземляющей шине. На задней стенке корпуса печи может находиться специальная клемма для заземления. А если прикоснуться влажными руками к стиральной машине без заземления, то руки может неприятно щипать. Решить эту проблему можно только, подключив «землю» на корпус стиральной машины. С электрической духовкой ситуация похожа на предыдущие случаи.

Также своеобразно реагирует на наличие заземления бытовой компьютер. Если сделать заземление на корпус системного блока, то может повыситься скорость Интернета, и исчезнут всевозможные зависания.

Не менее важным является устройство заземления в частных домах. Тем более, если дом деревянный. Все дело в возможных ударах молнии. На частных усадьбах много различных частей, которые притягивают молнии: скважины, трубы, колодцы и т. д. При отсутствии молниеотвода и контура заземления, удар молнии с большой вероятностью может привести к пожару. Обычно в сельской местности нет пожарной части, или она удалена, поэтому жилые и подсобные помещения могут пострадать или полностью выгореть за короткий срок. Вместе с заземлением рекомендуется выполнять устройство молниеотвода.

Правила устройство заземления

Искусственные системы заземления используют в случаях, когда естественные элементы заземления не удовлетворяют правилам. В качестве естественных элементов могут служить водопроводные стальные трубы, находящиеся в земле, артезианские скважины, элементы зданий из металла, соединенные с землей и т.п.

Запрещается применять бензопроводы, нефтепроводы и газопроводные трубы в виде естественных заземлителей.

Для самодельных элементов заземления рекомендуется использовать металлический уголок 50 х 50 мм, в длину 3 метра. Эти отрезки забивают в землю в траншее, имеющей глубину 0,7 метра. При этом оставляют 10 см отрезков над дном. К ним приваривают проложенный в траншее стальной пруток диаметром от 10 до 16 мм, либо стальную полосу аналогичного сечения по всему контуру объекта.

По правилам в электрических установках до 1000 вольт сопротивление контура заземления должно быть не выше 4 Ом. Для установок более 1000 вольт сопротивление заземления должно быть не выше 0,5 Ом.

Варианты и особенности

Всего существует 6 систем заземления, но в частных постройках используется чаще всего 2 схемы: TN — C — S и TT. В последнее время популярна первая из этих систем. В ней имеется глухозаземленная нейтраль. Шина РЕ и нейтраль N проводится одним проводом РЕN, на входе в здание устройство заземления разделяется на отдельные ветки.

В такой схеме защита осуществляется электрическими автоматами, при этом не обязательно монтировать устройства защитного отключения. Недостатком такой схемы можно назвать следующий момент. Если повреждается проводник РЕN между подстанцией и домом, то на шине заземления в доме возникнет напряжение фазы. При этом оно не отключается никакой защитой. В связи с этим правила требуют обязательное наличие механической защиты проводника РЕN, и резервное заземление на столбах через каждые 200 метров.

Однако, в селах электрические сети в основном не удовлетворяют этим требованиям. Поэтому целесообразно применять схему ТТ. Эту схему лучше применять для отдельных построек, имеющих грунтовый пол, так как есть вероятность прикосновения сразу к заземлению и грунту, что опасно при схеме TN – C — S.

Отличие состоит в том, что «земля» идет на щит от индивидуального заземления, а не от подстанции. Эта система более устойчива к возникновению повреждений защитного проводника, но требует обязательной установки устройства защитного отключения. Иначе не будет защиты от удара током. Поэтому правила называют такую схему резервной.

Монтаж заземления

Устройство заземления существует двух видов, отличающиеся способом монтажа и свойствами материалов. Один вид состоит из модульной штыревой конструкции заводского исполнения с несколькими электродами, а второй вид выполняется самостоятельно из кусков металлопроката. Эти виды отличаются заглубленными частями, а надземная часть и проводники аналогичны друг другу.

Устройство заземления приобретенное в торговой сети, имеет свои преимущества:
  • Продается комплектом, элементы набора разработаны специалистами с соблюдением всех требований правил, изготовлены на заводском оборудовании.
  • Не требуются сварочные работы, и почти не нужны земляные работы.
  • Дает возможность углубиться в землю на значительную глубину с получением малого сопротивления всего устройства заземления.

Устройство заземления заводского исполнения имеет недостаток это высокая стоимость набора.

Материалы и инструменты

Заземлители, изготовленные самостоятельно, должны быть выполнены из оцинкованного металлопроката: прутка, уголка, либо трубы.

Купленные наборы состоят из омедненных штырей с резьбой. Они соединяются муфтами из латуни. Провод заземления соединяется со штырем зажимом из нержавейки с применением специальной пасты. Заземлители запрещается смазывать или окрашивать.

При выборе сечения проката необходимо учесть тот факт, что при воздействии коррозии со временем сечение уменьшится.

Наименьшие сечения проката выбираются:
  • Оцинкованный пруток – 6 мм.
  • Пруток из металла без покрытия – 10 мм.
  • Прямоугольный прокат – 48 мм2.

Штыри соединяют полосой, проволокой или уголком. Ими подводят заземление до электрического щита. Размеры соединяющего проката: пруток – диаметром 5 мм, прямоугольный профиль – 24 мм2.

Сечение провода заземления в здании не должно быть меньше сечения провода фазы. К этим проводникам имеются требования по диаметру жил:
  • Алюминиевый без изоляции – 6 мм.
  • Медный без изоляции – 4 мм.
  • Изолированный алюминиевый – 2,5 мм.
  • Изолированный медный – 1,5 мм.

Для соединения всех проводников заземления нужно применять заземляющие шины, выполненные из электротехнической бронзы. По схеме ТТ элементы щита крепятся на стенку ящика.

Заземлители, изготовленные самостоятельно, забивают в землю кувалдой, а заводские элементы с помощью отбойного молотка. В обоих вариантах целесообразно использовать стремянку. Прокат из черного металла сваривается ручной сваркой.

Земляные работы

Заземлители располагают от фундамента на расстоянии 1 метра. Размечается контур заземления в виде треугольника, окружности или линии. Расстояние между штырями должно быть не менее 1,2 м. Рекомендуется сделать треугольник с 3-метровой стороной, и длиной штырей 3 метра.

Затем копают траншею глубиной 0,8 м. Ее ширина должна быть удобной для сварки проводников. Чаще всего делают траншею шириной 0,7 м.

Подготовка электрода (штыря)

Электрод заостряется с помощью болгарки. Если металлопрокат, бывший в употреблении, то необходимо его очистить от старого покрытия. На штырь заводского исполнения навинчивается острая головка, место соединения смазывается специальной пастой.

Заглубление электродов

Электроды забивают в землю с помощью кувалды. Начинать удары лучше, находясь на стремянке или подмостьях. При мягком металле удары наносят через деревянные бруски. Штыри забиваются не до конца, над поверхностью дна оставляют 10-20 см для выполнения соединения с контуром.

Заводские электроды забивают отбойным молотком. После заглубления штыря, на него навинчивают муфту и другой заземлитель. Далее процесс повторяют до достижения необходимой глубины.

Соединение электродов

Штыри обычно соединяют полосой 40 х 4 мм. Для проката из черного металла используют сварочное соединение, так как болты быстро подвергнутся коррозии, что увеличит сопротивление контура. Сваривать необходимо качественным швом.

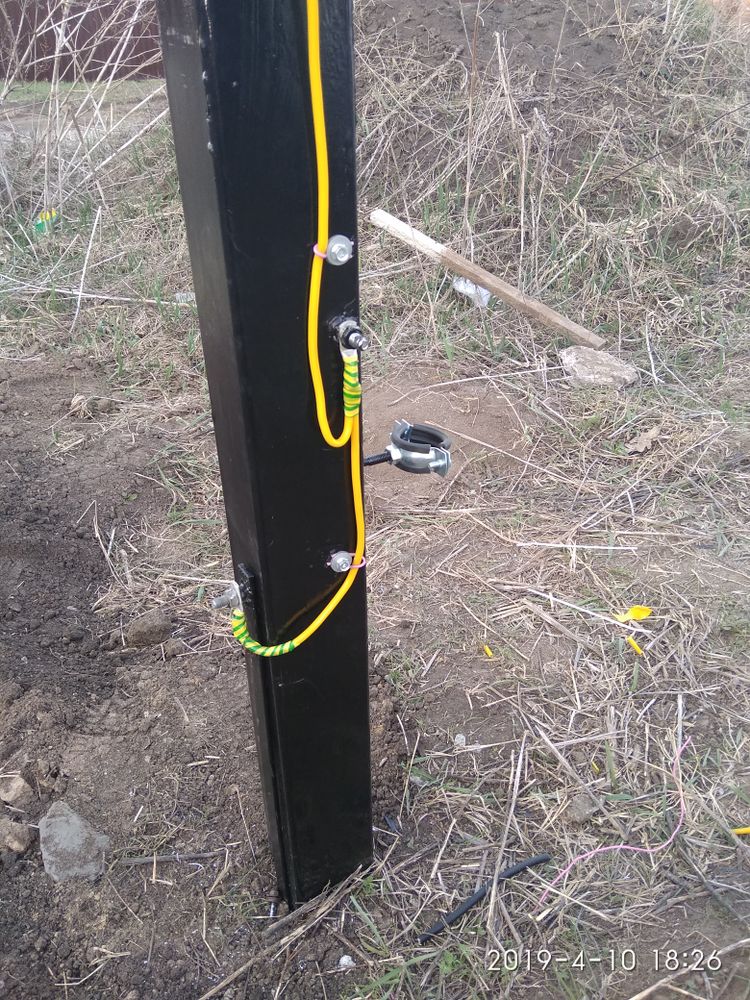

Заземление от готового контура проводится полосой к дому, загибается и крепится на фундаменте. На краю полосы приваривают болт для крепления провода от щита.

На последний электрод монтируется крепежный хомут и закрепляется провод. Зажим герметизируют специальной лентой.

Засыпка траншеи

Для засыпания траншеи целесообразно использовать плотную однородную почву.

Устройство заземления, приобретенное в магазине, с одним штырем, может иметь в комплекте пластмассовый колодец для ревизии.

Проведение в щит

Распределительный щит фиксируется на стене здания, кроме мест с высокой влажностью. Сквозь стены провод проводят с применением трубных гильз. В щитке провод заземления соединяется с заземляющей шиной, установленной на корпусе щита, болтовым соединением.

Сопротивление заземления проверяют мультиметром. Если оно оказывается больше 4 Ом, то нужно увеличить число электродов. На разъем шины заземления также подключаются провода заземления в желтой изоляции, которые приходят в щит от потребителей. При присоединении светильников, розеток, различных устройств желтые провода заземления также подключают к своим клеммам. Например, в розетках такая клемма с винтом расположена в центре.

Похожие темы:

Пример щита учета с УЗО для частного дома

Установка в щите учета дома селективного устройства защитного отключения (УЗО), позволяет значительно повысить пожарную безопасность. Это особенно актуально, если у вас используется система заземления – ТТ

В этой статье мы рассмотрим пошаговую сборку схемы щита учета частного дома, в котором установлено УЗО. Данная сборка, соответствует Техническим Условиям, которые чаще всего выдают энергосбытовые компании:

– 3 фазы, 380В

– Выделенная мощность 15 кВт

-Вводной кабель – СИП – Самонесущий изолированный провод (4 шт: 3 фазы и PEN)

– Дополнительный контур заземления на участке, от которого до щитка проложен проводник 1х16мм.кв.

Схема рассчитана на тип заземления ТТ, при котором приходящий от трансформатора PEN становится рабочим НУЛЁМ, а защитный ноль (заземление) берется от дополнительного контура, смонтированного на участке. Межу собой они нигде не соединяются.

Вариант с системой TN-C-S, где ноль и заземление сводятся в одну точку в щите, лишь после которой разделяются, мы уже рассматривали ТУТ.

Все распространенные сборки щитков учета, в том числе с УЗИП и с розеткой, для разных способов заземления, доступны ЗДЕСЬ.



Монтаж корпуса

При установке вне дома, рекомендуется применять стальные электрощиты (№1 на изображении), которые можно запирать на замок. Степень защищённости от попадания пыли или влаги у них должны быть не ниже IP54.

Обычно щиток монтируется на границе участка, например, на опоре линии электропередач, стене строения или ограждении. В зависимости от удобства доступа к нему проверяющих.
Заводить провода и кабели внутрь для коммутации, лучше всего снизу, с использованием гермовводов. Так вы обеспечите максимальную герметичность и значительно обезопасите электроустановку в целом.

Всё современное щитовое оборудование монтируется на DIN-рейки. Убедитесь, что в купленном вами щитке они установлены или идут в комплекте. В ином случае, дин рейку придёться докупать дополнительно.

Установка бокса для вводного автоматического выключателя



В целях предотвращения несанкционированного подключения, в обход электросчетчика, все коммутационные и защитные устройства, стоящие до него, должны, закрываться в боксы (№2 на изображении) и опечатываться.

Вот и мы, при монтаже, сперва ставим специальный корпус для АВ (автоматического выключателя). Он отличается тем, что имеет «ушки», для удобства пломбировки. В трехфазной сети 380В, бокс устанавливается минимум на три модуля, чтобы туда поместился Автоматический выключатель.



Установка автомата

Вводной автомат (№3 на изображении) устанавливается в отдельный корпус, который, закрывается кожухом. Позже, представители энергосбытовой компании его опечатают, установят пломбу и будут её проверять при каждом снятии показаний или контрольных обходах.

Для трёхфазных сетей 380В, при выделенной мощности 15кВт, номинал автоматического выключателя должен быть 25А.



Установка учетных и защитных устройств в щиток



Теперь пришла очередь установить на дин-рейку все остальные элементы. Полный перечень оборудования необходимого для щита частного дома следующий:

1) Стальной электрический щит (степень защиты ip54 или выше)

2) Бокс/кожух для АВ на 3 модуля

3) Автоматический выключатель трехполюсный 25А

4) Трехфазный счетчик электрической энергии 380В

5) распределительный блок на DIN-рейку

6) Селективное УЗО от 40А, ток утечки 100мА или 300мА

Электросчетчик, должен быть трехфазный, для сетей 380В. Обычно выбирается электронный, двухтарифный. При выборе производителя, основной ориентир срок гарантии, у кого она больше, тот и нужно брать. Обычно берется простой, без лишних интерфейсов, например, Меркурий или Энергомера.

Распределительный блок должен иметь достаточное количество клемм под нужные сечения  проводников. Для варианта с ВДТ – выключателем дифференциального тока, с заземлением ТТ, потребуется:

1 клемма – 16мм.кв – для контура повторного заземления ПВ1 или ПуВ(ПуГВ)

2 клеммы по 6мм.кв – для внутренних проводников, используемых при коммутации

Противопожарное УЗО выбирается селективное – имеющее задержку при срабатывании. Ток утечки может быть, как 100мА, так и 300мА.

Выбор порога срабатывания Устройства Защитного Отключения зависит от многих факторов. Практически любой электроприбор имеет определенную утечку и это нормально. Если таких устройств много, суммарные потери могут быть большими.

Исходя из этого и выбирается эта величина. Если жилье небольшое, достаточно ставить 100мА. Если же это коттедж, с большим количеством техники и оборудования, то однозначно 300мА.

Для внутренних соединений в щитке, удобнее всего использовать гибкие провода ПуГВ (еще могут называться ПВ-3) 1х6мм.кв. и наконечники НШВИ.



Сборка электрического щита учета с УЗО



подключение вводного кабеля СИП 4х16



В первую очередь подключаем все провода большого сечения. В нашем случае это Самонесущие Изолированные Провода (СИП). Всего четыре штуки. Все они алюминиевые, снаружи черная изоляция. Их маркировка выполнена в виде цветной непрерывной полосы.

Желтый, зеленый и красный проводники подключаем на верхние клеммы вводного АВ – это три фазы. PEN – с голубой полосой, в нулевую клемму счетчика электрической энергии.

Обычно это две крайние справа. Можно подключить к любой из них, они внутри соединены.



Зеземления

Далее подключаем к распределительному блоку проводники заземления. В первую очередь, как самый большой, от смонтированного на участке контура. Тудаже заземление токопроводящего корпуса щитка, которое монтируется под специальный болт.

Именно такая схема подключения N и PE отличает систему ТТ от других.

В системе TN-C-S, схему щита учета с УЗО, которой мы уже рассматривали ЗДЕСЬ, всё сделано иначе. Там наоборот, и PEN проводник и контур заземления дома объединены в распределительном блоке. И только после него делятся.

Здесь же вводной СИП с голубой полосой – PEN, по сути является рабочим нулём «N» всей электроустановки. Защитный ноль, он же заземление «PE», берется от смонтированного у во дворе контура.



Провода от вводного автомата до счетчика



Следующим шагом провода от нижних клемм вводного автомата – 3 фазы, прокладываем и подсоединяем к соответствующим контактам счётчика электрической энергии.

Как подключить трехфазный счетчик электроэнергии, в каком порядке соединять провода мы подробно рассматривали ЗДЕСЬ, на примере устройства Энергомера се 306.

Подключение проводов от счетчика к УЗО



После этого, все четыре проводника от электросчетчика (три фазы и рабочий ноль) подсоединяются к верхним клеммам ВДТ (выключатель дифференциального тока, он же УЗО). Место для нулевой жилы, обычно обозначено на корпусе как «N».

Подключение кабеля идущего от щита учета в РЩ дома

Осталось подключить кабель, по которому электрический ток будет поступать в дом. Внутри которого, обычно, установлен дополнительный распределительный щит (РЩ), без электрического счетчика электроэнергии. Все потребители разделены на группы, стоит автоматика и т.д.

Сечение жил и марка кабеля выбирается в зависимости от расстояния до РЩ и способа прокладки. Чаще всего применяется ВВГнг-LS 5х10мм.кв. Если прокладка ведется в земле – кабель используется бронированный, в таком случае броня также заземляется, подсоединением к распределительному блоку.

Три фазных и нулевые жилы кабеля, идущего в ваш дом, подключаются к нижним клеммам УЗО. Ноль, как вы помните на нём промаркирован. Жила защитного нуля – заземления, подключается напрямую к распределительному блоку.

В общем щит выглядит примерно так:

На этом монтаж завершен. Щит учета частного дома 380В на 15кВт, с заземлением TT готов к работе.

Заземление экрана - Dataforth

Экранирование кабеля используется в первую очередь для минимизации или устранения емкостной связи. помехи от электрических полей. При правильной реализации его также можно использовать минимизировать индуктивную связь от магнитных полей. Экранирование только эффективно от электрических полей, если он обеспечивает путь к земле с низким импедансом. Плавающий экран не обеспечивает защиты от помех. Заземление щитов может быть спорный вопрос, потому что есть несколько способов сделать это.Верное место для подключения электростатического экрана находится в опорном потенциале схемы содержится внутри щита. Этот момент будет варьироваться в зависимости от того, источник и приемник либо заземлены, либо один из них плавающий.

Блок-схемы модулей SCM5B, найденные в каталоге продукции, показывают опорный потенциал для входного сигнала (т.е. IN). Этот момент обычно также опорный потенциал схемы на стороне поля (обозначен символом заземления).Поскольку все модули SCM5B имеют высокий уровень изоляции между схемы на стороне поля и на стороне системы, соединения на стороне поля эффективно дифференциальные входы или выходы.

При использовании датчиков без подключения экрана к датчику, подключите сигнальный Линия щит с опорным сигналом потенциала входного SCM5B (рисунок 1). Некоторые данные системы сбора данных требуют, чтобы датчик был заземлен. Это может быть найдено при использовании термопар или датчиков RTD, которые предназначены для вставки в защитные гильзы.В этой конфигурации модуль SCM5B обеспечивает изоляцию необходимо для устранения ухудшения сигнала из-за разницы потенциалов заземления и токи контура заземления. При наличии экрана кабеля его следует заземлить. на датчике (рисунок 2). Подключите экран к земле как можно ближе к земле. возможно подключение датчика к земле, чтобы избежать разницы потенциалов между заземлением сигнала и экрана. Эта разность потенциалов может вызывать шум на сигнальных линиях.

Заземление и экранирование аудиоустройств

Стив Макати, Рейн
RaneNote 151, написано в 1995 г., исправлено в 2002 г.
  • Разделение сигналов
  • Сабвуфер в моно
  • Несбалансированное суммирование
  • Сбалансированное суммирование
  • Выходные сопротивления

Введение

Теперь, когда Общество звукорежиссеров приняло стандарт «контакт 2 активен», решается вопрос, что делать с контактом 1.Разрабатывается документ с рекомендациями по подключению профессионального звукового оборудования. Как и где подключить контакт 1 - слишком сложно, чтобы выпускать его как стандарт; таким образом, разрабатывается только рекомендованная практика. Рекомендуемые методы могут повлиять на производителей, которые решат им следовать.

Сегодня в аудиоиндустрии существует множество способов экранирования проводов. Большая часть доступной литературы по этому вопросу предписывает четкие решения любой проблемы с проводкой, однако проблемы возникают из-за несовместимых вариаций хорошо задокументированного идеала.По обеим сторонам труднопреодолимого забора возникли две четкие группы - сбалансированный мир и несбалансированный мир.

С годами снижение стоимости профессионального аудиооборудования облегчило его использование во все большем количестве домашних студий. По мере того как домашние студии включают в свои системы профессиональное сбалансированное оборудование, несбалансированный и сбалансированный миры сталкиваются. Домашние студии, добавляющие сбалансированное оборудование к своему традиционно несбалансированному оборудованию, также добавляют проблем с подключением.Профессиональные пользователи никогда не задумываются о несбалансированном оборудовании, но все же имеют проблемы с подключением.

Производительность любой системы межсоединений зависит от топологии схем ввода / вывода (конкретные симметричные или несимметричные схемы), компоновки печатной платы, кабелей и методов подключения разъемов. Здесь описываются только способы подключения, как в кабеле, так и в коробке. Предполагается, что топологии цепей ввода-вывода идеальны для этого обсуждения, чтобы сосредоточить внимание на других вопросах взаимосвязи.

Рекомендация Audio Engineering Society решает простую проблему, абсурд, заключающийся в том, что нельзя купить несколько единиц профессионального аудиооборудования от разных производителей, купить стандартные кабели, подключить все это и заставить его работать гудеть и гудеть. свободный. Такого почти никогда не бывает. Изоляция трансформатора и другие интерфейсные решения являются лучшими решениями для симметричных / несимметричных межсоединений, хотя они слишком дороги для многих систем. Даже полностью сбалансированные системы могут потребовать изолирующие трансформаторы для достижения приемлемых характеристик.Некоторые считают изолирующие трансформаторы решением только . Эти превосходные решения здесь не рассматриваются.

Другое распространенное решение проблем с гудением и гудением заключается в отключении одного конца экрана, даже если нельзя купить стандартные кабели с отключенным экраном на одном конце. В этом обсуждении не важен лучший конец для отключения. Одностороннее подключение экрана увеличивает вероятность радиочастотных (РЧ) помех, поскольку экран может действовать как антенна.Тот факт, что многие современные установщики по-прежнему с постоянным успехом следуют правилу «только один конец», указывает на то, что существуют приемлемые решения проблем с радиочастотами, хотя все более широкое использование цифровых технологий увеличивает вероятность будущих проблем с радиочастотами. Многие успешно и последовательно уменьшают радиочастотные помехи, обеспечивая радиочастотный путь через небольшой конденсатор, подключенный от поднятого конца экрана к шасси.

Подробности бесшумных межсоединений, а также надлежащего заземления и экранирования подробно описаны в другой литературе.Здесь они не возвращаются. Читателям предлагается ознакомиться с перечисленными ссылками для получения дополнительной информации. Большинство из этих материалов применялись в аудиоиндустрии уже более 60 лет, хотя они не были реализованы или приняты многими.

Сбалансированные и несбалансированные экраны

Для дальнейшего обсуждения термин "экран" квалифицируется с описанием "сбалансированный" или "несбалансированный". Несбалансированный обратный проводник физически напоминает экран и обеспечивает защиту от электрических полей, но магнитные поля не экранируются.Хотя это также верно и для симметричных экранов, конструкция симметричных кабелей с витой парой обеспечивает гораздо большую устойчивость к помехам магнитного поля. Несимметричные экраны кабелей также несут сигнал в виде обратного тока, что еще больше отдаляет несбалансированные экраны от «настоящих» экранов. Щит определяется Оттом [1] как «... металлическая перегородка, помещенная между двумя областями пространства. Она используется для управления распространением электрических и магнитных полей из одного места в другое». Сбалансированное соединение обеспечивает превосходный интерфейс из двух.

Проблема "Pin 1"

Многие производители аудиосистем, сознательно или бессознательно, подключают симметричные экраны к земле аудиосигнала; контакт 1 для 3-контактных разъемов (типа XLR), гильза на гнездах 1/4 дюйма (6,35 мм). Любые токи, наведенные в экран, модулируют землю в том месте, где экран заканчивается. Это также модулирует сигнал, относящийся к этой земле Обычно проектировщики схем прилагают большие усилия, чтобы обеспечить "чистую и бесшумную" землю аудиосигнала. Удивительно, что практика отвода зашумленных экранных токов на землю аудиосигнала так широко распространена.Как ни удивительно, приемлемая производительность в некоторых системах достижима, что дает производителю уверенность в продолжении этой неправильной практики - к сожалению для невольного пользователя. Проблемы с гудением и гудением, присущие сбалансированным системам с заземленными по сигналу экранами, создали сбалансированное оборудование плохую репутацию. Это вызвало большое замешательство и опасения среди пользователей, разработчиков систем, а также разработчиков оборудования.

Подобно проблеме «контакт 2 - горячий», производители создали потребность в устранении этой несоответствия конструкции пользователям.Пока производители не обеспечат надлежащую форму единообразия межсоединений, пользователям придется продолжать борьбу за бесшумные системы, используя ранее немыслимые методы.

Абсолютно лучший правильный способ сделать это

Очевидно, что в доступной литературе сбалансированное межсоединение является самым лучшим способом соединения звукового оборудования. Использование полностью сбалансированного межсоединения с на обоих концах экрана , соединенных с землей шасси в точке входа, обеспечивает наилучшую доступную производительность.

Причины этого ясны и хорошо задокументированы более 60 лет назад. При использовании этой схемы с высококачественными каскадами ввода / вывода гарантирует результатов без шума. Эта схема отличается от нынешней практики тем, что большинство производителей подключают симметричные экраны к сигнальной земле, а большинство пользователей изменяют проводку своей системы так, чтобы был подключен только один конец экрана. Из-за этих разнообразных структур проектирования производителей и пользователей необходима всеобъемлющая рекомендация с надлежащим охватом как сбалансированных, так и несбалансированных межсоединений.

С концептуальной точки зрения, проще всего рассматривать экраны как продолжение коробок соединенных между собой блоков (см. Рисунок 1). Обычно для окружения звуковой электроники используются металлические коробки. Эта металлическая «оболочка» действует как экран, удерживая электромагнитные поля в и за пределами корпуса. По соображениям безопасности, кожухи в профессиональных установках по закону должны подключаться к заземлению системы земля (что во многих системах не является планетой Земля - ​​самолет является хорошим примером).

Рис. 1. Сбалансированные экраны кабелей должны выступать в качестве расширения корпуса.

Спекулятивная эволюция сбалансированных и несбалансированных систем

Кто-то может спросить, если сбалансированное решение является лучшим, почему не все оборудование спроектировано таким образом? Что ж, реальность берет верх; неуравновешенное бывает.

Еще на заре телефонной связи и распределения питания переменного тока сформировался особый класс инженеров.Они узнали, что телефонные линии и линии электропередач переменного тока из-за их большой протяженности должны быть сбалансированы для достижения приемлемой производительности. (До сих пор многие телефонные системы остаются сбалансированными и неэкранированными.) В 1950-х годах инженеры Hi-Fi разработали системы, которые не требовали длительных периодов эксплуатации, и использовали несбалансированное соединение. Менее дорогостоящий характер несбалансированного межсоединения также способствовал его использованию в Hi-Fi. Эти два класса инженеров развивались с разным мировоззрением, одно исключительно сбалансированным, а другое исключительно несбалансированным.Различный опыт проектирования этих инженеров помог сформировать знакомые сегодня сбалансированные и несбалансированные звуковые миры.

Теперь добавьте пикантности в горшок с продолжающимся снижением цен и похвалой, посвященной сбалансированным, «профессиональным» аудиосоединениям с желанием улучшить качество звука в домашних условиях, и можно увидеть текущую тенденцию к объединению сбалансированных и несбалансированных систем. Владельцы домашних студий, ранее находившиеся на несбалансированной стороне забора, мечтают прыгнуть, но, к сожалению, перебрались через забор, зацепившись за зазубрины на земле при подключении своего нового сбалансированного оборудования (рис. 2).

Рис. 2. Владелец домашней студии пытается перепрыгнуть через балансирно-неуравновешенный забор.

Как это могло случиться?

Чтобы удовлетворить желание своих пользователей «идти» сбалансированно, дизайнеры Hi-Fi начали модернизировать оборудование до сбалансированного. С точки зрения неуравновешенного дизайнера подключение экрана новой симметричной схемы к земле является почти бессознательным. Вопрос о том, какая земля подключается к щиту, чуждо или неизвестно.Старый несбалансированный «экран» (на самом деле проводник обратного сигнала, а не настоящий экран) уже «заземлен». Без надлежащего исследования сбалансированных межсоединений этот Hi-Fi-ум может не подумать, чтобы добавлял заземленный экран вокруг существующего двухжильного кабеля. Это переопределяет «старый» обратный проводник как «новый» носитель отрицательного сигнала, а не как экран. Возможно, именно удобство ситуации и этот образ мышления и привели к неправильному заземлению сигналов симметричных экранов.В образовательных учреждениях этому вопросу уделяется мало внимания, и многие системы работают удовлетворительно даже с неправильно заземленными экранами.

Другие разработчики, переходящие на симметричные межсоединения, возможно, осознали, что, подключив экран к сигнальной земле, интерфейс с несимметричным оборудованием становится проще, поскольку сигнальная земля (необходимая для несимметричного межсоединения) будет доступна на кабеле. (К сожалению, это позволяет легко использовать моно-разъемы 1/4 дюйма.) Это все еще создает ту же проблему, симметричные экраны с заземлением сигнала. Экраны с заземлением сигнала на сбалансированном оборудовании создают контуры заземления в аудиотракте и модулируют заземление аудиосигнала, нанося ущерб большинству систем. Такая практика наказывает тех, кто хочет реализовать превосходные характеристики сбалансированных межсетевых соединений, и создает плохую репутацию балансировки.

Третья возможная причина наличия симметричных экранов с заземленным сигналом возникает, если разработчики заменяют микрофонные входы с фантомным питанием на симметричные линейные входы и не проявляют осторожности.Обратные токи фантомного питания проходят через экран, что требует подключения экрана к сигнальной земле. При изменении этой топологии на симметричные входы линейного уровня разработчик может не подумать о замене соединения экрана на заземление шасси. Эта проблема еще больше усложняется производителями, которые включают в свои изделия переключатели с заземлением. Эти переключатели отключают шасси и сигнальную землю. Таким образом, следует позаботиться о том, чтобы возвратные токи фантомного питания всегда имели обратный путь к источнику питания, независимо от положения переключателя заземления.

Производители, которые начинали в сбалансированных областях, таких как телефонная и телерадиовещательная промышленность, использовали заземленные экраны шасси, когда была необходима максимальная защита от электромагнитных помех (EMI, включая RF). Возможно, пользователи из этих сбалансированных областей предполагали, что все сбалансированное оборудование имеет экраны, заземленные на шасси. При установке оборудования производителя с неправильной разводкой они обнаружили проблемы с гудением и гудением. Они решили их с помощью изолирующих трансформаторов, отключив один конец экрана или просто не используя оборудование этого производителя.Обратная связь для информирования производителей об их неправильных методах экранирования никогда не разрабатывалась. Производители могли предложить изолирующие трансформаторы или решения по изменению проводки вместо устранения причины проблемы: сбалансированных экранов с заземлением сигнала. Опять же, некоторые системы с заземленными по сигналу экранами работают приемлемо, вызывая дальнейшее и будущее недоумение.

Урок истории

Урок, который следует извлечь из этой учетной записи, заключается в том, чтобы помнить об этих проблемах аудиосвязи при определении, проектировании или обновлении других систем связи, таких как AES3 (ранее AES / EBU), SPDIF и других электрических интерфейсов.Сбалансированные и несбалансированные системы не предназначены для прямого взаимодействия. Поскольку аудиоиндустрия охватывает все больше цифровых продуктов, системы межсоединений должны быть четко спроектированы и определены для использования в пределах их электрических интерфейсов. Многожильные разъемы, по которым передаются цифровые или аналоговые сигналы, создают еще большие проблемы. Расстояние между юнитами - важный вопрос. Сохранение балансировки межкомпонентных соединений и заземления шасси обеспечивает максимально возможную защиту от электромагнитных помех независимо от длины кабеля.Несбалансированное межсоединение может быть дешевле в производстве и продаже, но, возможно, дороже в установке - без шума и шума.

Общество аудиоинженеров заслуживает похвалы за сбор и распространение этой информации среди тех, кто может быть с ней не знаком. Производители и, что более важно, пользователи в конечном итоге будут вознаграждены.

Заземление корпуса относительно сигнального заземления

Давайте рассмотрим различие между шасси и сигнальной землей в аудиоустройствах.Заземлением корпуса обычно считается любой проводник, подключенный к металлической коробке или шасси устройства. Термин «заземление шасси» может появиться из-за того, что устройства с 3-проводными линейными шнурами подключают шасси к заземлению при подключении к правильно смонтированной розетке переменного тока. В устройствах с 2-проводным линейным шнуром (потребительское оборудование) шасси не подключается к заземлению, хотя шасси обычно подключается к сигнальной земле в коробке как в несимметричном / потребительском, так и в сбалансированном / профессиональном оборудовании.

наземного сигнал является внутренним проводник используется в качестве опорного потенциала 0 V для внутренней электроники и иногда дополнительно разбит на цифровые и аналоговые секции грунта. Возможны и другие разрывы заземления сигнала, хотя важно помнить, что все «участки» заземления сигнала соединяются вместе в одном месте. Обычно это называется схемой заземления звезда .

Легко перепутать заземление шасси и сигнальное заземление, поскольку они обычно соединяются вместе - напрямую или через одну из нескольких пассивных схем.Некоторые из этих схем показаны на Рисунке 3. Ключом к защите аудиоустройства от внешних источников шума является знание , где , и , как подключить сигнальную землю к шасси.

Рисунок 3. Некоторые пассивные схемы подключения сигнальной земли к шасси.

Сначала давайте исследуем , почему они должны быть связаны вместе. Мы рассмотрим , где , и , а затем .Существует как минимум две причины, по которым нужно соединять вместе сигнальную землю и заземление шасси в одном устройстве.

Одна из причин - уменьшить влияние электростатического заряда на шасси и внутренние схемы. Внешние источники шума могут вызывать шумовые токи и электростатический заряд на шасси устройства. Шумовые токи, наводимые в экранах кабелей, также проходят через шасси, поскольку экраны заканчиваются (или должны заканчиваться) на шасси. Поскольку между шасси и внутренней схемой также существует связь, шум на шасси может влиять на внутренний звук.Эту шумовую связь можно минимизировать, подключив сигнальную землю к шасси. Это позволяет всей системе заземления колебаться в зависимости от шума, что на удивление обеспечивает тихую работу. Дополнительное уменьшение связи достигается, когда корпус прочно соединен с надежным заземлением - либо через сетевой шнур, через направляющие стойки, либо с помощью независимого технического или защитного заземляющего провода. Это обеспечивает обратный тракт без звука для любого внешнего наведенного шума.

Вторая причина для подключения сигнального заземления к шасси - это необходимость поддерживать на сигнальных заземлениях двух соединенных между собой устройств практически одинаковый потенциал напряжения.Это предотвращает потерю системного динамического диапазона, когда уровни входящего пикового напряжения превышают шины питания приемного устройства.

Несимметричные блоки соединяют последовательные сигнальные земли вместе напрямую через каждый соединительный кабель - рукав каждого кабеля RCA. Это, а также тот факт, что шасси обычно используется в качестве сигнального заземляющего проводника, поддерживает очень низкое сопротивление сигнального заземления несимметричных систем. Многие могут согласиться с тем, что несимметричным системам помогает тот факт, что шасси обычно имеют заземление , а не .Это позволяет всей неуравновешенной системе «плавать» относительно земли. Это исключает возможность множественных обратных путей для системы заземления звука, поскольку нет второго пути (контура заземления) через провод заземления. Низкое сопротивление сигнала заземления между блоками важно для приемлемой работы всех систем, не изолированных от трансформатора, как симметричных, так и несимметричных.

Конструкция симметричного межсоединения не позволяет напрямую соединять сигнальные заземления.Отрицательный провод обеспечивает необходимый сигнал обратного тока. Чтобы избежать потери динамического диапазона, в сбалансированных системах используется другой метод поддержания небольшого потенциала земли сигнала.

Поскольку экран кабеля уже соединяет два шасси вместе, простое подключение сигнального заземления к шасси в каждой коробке сохраняет потенциалы сигнального заземления между блоками небольшими. Главное - как их соединить. Поскольку кабели между блоками также обеспечивают кратчайший (и, следовательно, самый низкий импеданс) путь между двумя блоками, использование экрана кабеля для минимизации потенциалов заземления сигнала между блоками весьма эффективно.

Теперь, когда мы знаем, почему нужно подключать сигнальную землю к шасси, давайте обсудим , как их подключить. Схемы на рисунке 3 кажутся достаточно простыми, но не показано, где именно и как соединяются вместе проводники.

Все сводится к тому, чтобы внимательно следить за тем, где текут токи. Как обсуждалось выше, токи экранного шума протекают через шасси и шунтируются на землю в устройствах с трехжильными линейными шнурами. Ключевой проблемой является то, что эти шумовые токи не проходят по пути, разделяемому какими-либо звуковыми токами.Это кажется таким простым, и это особенно важно для рисования (снова см. Рисунок 3). Сложнее всего реализовать правильную схему компоновки.

Подключение сигнального заземления к шасси в каждом блоке можно выполнить только в , одно место в каждом блоке. Если сделать это дважды, остается возможность того, что шумовые токи будут проходить по пути, разделяемому звуком.

Существуют две точки зрения на то, где подключить сигнальную землю к шасси. Они обе являются версиями схемы заземления звезды, упомянутой выше.Первый подключает дорожку (или провод) непосредственно от клеммы заземления источника питания аудиосигнала и подключается к точке заземления шасси (см. Рисунок 4). В обеих «школах» важно, чтобы никакие другие сигнальные токи не проходили через эту трассу. Не позволяйте этой дорожке разделять какие-либо другие обратные токи от других точек цепи, заземленных по сигналу, например, от земли входной или выходной цепи. Это предотвращает прохождение шумовых токов шасси по той же трассе, которая является обратным трактом для аудиосигнала.Также имейте в виду, что эта дорожка может содержать шумовые токи и должна находиться вдали от чувствительных к шуму схем. Это схема заземления звездой, в которой точка, исходящая от выхода источника питания, используется в качестве центра звезды. В блоке питания есть два общих места для центра звезды: выходной терминал блока питания и точка между конденсаторами фильтра переменного тока.

Другая школа мысли о том, где подключить сигнальную землю к шасси, просто перемещает центр заземления звезды на землю входного гнезда.Эта схема наиболее подходит для несимметричных и симметричных устройств, оснащенных разъемами 1/4 дюйма, где возможно использование моно штекеров.

Рисунок 4. Схема заземления звездой для подключения сигнального заземления к шасси. Звездообразный центр может быть подключен к источнику питания или к входной земле.

Проблемы производителя для решения

Реализуя желание своих пользователей «перейти» на сбалансированные, традиционно несбалансированные, производители сталкиваются с важной проблемой: как решить проблему сбалансированной / несбалансированной несовместимости? Если вы продаете свой продукт на смешанном сбалансированном / несбалансированном рынке, должен быть доступен предлагаемый метод подключения.Изолирующие трансформаторы и активные интерфейсные блоки являются лучшим решением и должны предлагаться как лучшая альтернатива межсоединения. Однако убедить неуравновешенных клиентов купить дорогостоящее интерфейсное решение намного сложнее, чем вариант с более низкой производительностью, связанный с изменением проводки их кабелей. («Дополнительное» преобразовательное решение аналогично тому, как компания-разработчик программного обеспечения выпускает новую версию программного обеспечения, которая делает ваши существующие файлы несовместимыми, если не приобретена дополнительная программа преобразования файлов.)

Благодаря тщательной перемонтировке кабелей в некоторых системах достижимы приемлемые решения по соединению.(Один из самых популярных RaneNotes от Rane, Sound System Interconnection , является одним из примеров «нестандартной» проводки, необходимой в некоторых системах.) Это же решение по перемонтажу кабеля работает независимо от того, подключено ли оборудование к сигнальной земле или заземлению шасси. экраны симметричной схемы.

Решения для смешанных сбалансированных систем и несбалансированных

Из огромного количества литературы очевидно, что для полностью сбалансированной работы экран должен подключаться к заземлению шасси в точке входа.Это также верно для несимметричной работы, когда доступен третий проводник экрана; Подключите экран к заземлению шасси в точке входа. Однако это действительно только при использовании двухжильного экранированного кабеля.

Экранированное двухпроводное подключение

На рис. 5 показаны рекомендуемые схемы подключения для всех комбинаций симметричных и несимметричных соединений ввода-вывода при использовании 2-проводного экранированного кабеля. Рисунок 5 также включает две наиболее распространенные схемы заземления экрана производителя; сигнал - заземление экрана и шасси - заземление экрана.Идентификация этих схем для каждого устройства в системе имеет важное значение для устранения системного шума и гудения. Это непростая задача, поскольку шасси и сигнальное заземление соединены вместе. Цель состоит в том, чтобы выяснить, соединил ли их производитель таким образом, чтобы токи экрана не влияли на аудиосигнал. Пунктирные линии на Рисунке 5 представляют границу шасси блоков. Соединения между пунктирными линиями - это функции кабеля. Соединения за пределами этих линий - выбор производителя, сознательный или бессознательный.

Рисунок 5 устроен таким образом, что крайний верхний и левый рисунок (5a) является теоретическим «лучшим» способом подключения оборудования с оптимальными результатами. Лучше всего, чтобы все было полностью сбалансировано со всеми экранами (контакт 1), подключенными к заземлению шасси в точке входа. При движении вниз или вправо ожидается снижение производительности. Работает ли система приемлемо или подчиняется этим теоретическим предсказаниям, слишком зависит от системы, чтобы предсказать точно. Однако с чего-то надо начинать.

Качество и конфигурация входных и выходных цепей опущены на Рисунке 5 и в последующем обсуждении, чтобы сосредоточиться на кабельной разводке и внутренней проводке блоков. Схема ввода / вывода считается идеальной.

Рис. 5. Возможность подключения только с использованием экранированного двухжильного кабеля. Звездочки обозначают возможность использования стандартного кабеля.

Полностью сбалансированный

Полностью симметричные системы (левый столбец на Рисунке 5) обеспечивают наилучшую производительность, когда оба конца экрана подключаются к устройствам с экранами, заземленными на шасси (Рисунок 5a).При обнаружении блоков с экранами, заземленными по сигналу, отсоедините экран от заземленного по сигналу конца (рисунки 5b и 5c). Это защищает наведенные экранирующие токи от земли аудиосигнала. Если у обоих задействованных устройств есть сигнально-заземленные экраны, вы вошли в сумеречную зону (рис. 5d). Это, пожалуй, самая распространенная схема. Большинство отсоединяет один конец щита, в частности, какой конец отсоединен, вызывает сильные политические дебаты и остается на усмотрение отдельного пользователя [6].Никогда не отсоединяйте оба конца экрана.

Несимметричный выход и балансный вход

Во втором столбце на Рисунке 5 показаны несимметричные выходы, управляющие сбалансированными входами. Опять же, используется только двухжильный экранированный кабель. В лучшем случае оба конца экрана подключены к устройствам, экран которых заземлен на шасси (рис. 5e). Некоторые могут возразить, что наведенный шум на сигнальных проводниках может быть введен в «передающий» блок через несимметричный выходной каскад.Это функция системы и выходной цепи, что весьма вероятно. Отключение экрана на несимметричном выходе может уменьшить эту проблему.

Когда встречаются блоки с экранами, заземленными по сигналу, отсоедините экран от заземленного по сигналу конца (рисунки 5f и 5g). Это предотвращает попадание зашумленных экранных токов на землю аудиосигнала. Если у обоих задействованных устройств есть сигнально-заземленные экраны, вы снова вошли в сумеречную зону (Рисунок 5h). Поддержите свою политическую партию, ориентированную только на один конец (рис. 5l).

Сбалансированный выход и несимметричный вход

Третий столбец на рисунке 5 - это наиболее проблемные симметричные выходы, управляющие несимметричными входами. Поскольку входной каскад не сбалансирован, наведенный шум на сигнальных проводниках не подавляется. Если вам необходимо использовать несимметричный вход, используйте как можно более короткий входной кабель. Это снижает наведенный шум. Есть причина, по которой трудно найти и купить несбалансированные кабели RCA длиной более 12 футов. На рис. 5i показаны оба конца экрана кабеля, подключенного к устройствам с экранами, заземленными на шасси.Если блоки расположены далеко друг от друга, вероятность того, что токи экрана вызовут шум на сигнальных проводниках, выше. Использование очень короткого кабеля снижает ток экрана и, следовательно, снижает шум, который не соответствует , а не , подавляемый несимметричным входным каскадом. Для большинства систем может потребоваться отсоединение одного конца экрана для корпуса, показанного на рис. 5i. Даже небольшой ток в экране может оказаться слишком большим для несимметричного входного каскада. Опять же, поддержите вашу любимую политическую позицию, ориентированную только на одно.

Отсоедините экран от устройств с заземленными по сигналу экранами (рисунки 5j и 5k). Если на обоих концах есть щиты с заземленным сигналом, бегите в свою любимую политическую партию, состоящую только из одного конца. (Рисунок 5l).

Эта схема соединяет отрицательный выход симметричного выхода с землей сигнала, а не вход с высоким импедансом. Многие симметричные выходные цепи будут пытаться управлять землей этого сигнала, вызывая большие искажения и потенциально повреждая выходной каскад. Другие симметричные выходные каскады называются «плавающими» симметричными.(Одним из примеров является микросхема драйвера симметричной линии Analog Devices SSM-2142.) Эти схемы, также называемые кросс-связанными выходами, имитируют характеристики полностью симметричных трансформаторов и спроектированы таким образом, что отрицательный выход может закорачиваться на землю. Если вы найдете или используете эту схему, убедитесь, что сбалансированный выходной каскад может правильно обрабатывать заземление сигнала на своем отрицательном выходе.

Полный несимметричный

Полностью несимметричные системы не имеют трехжильного разъема для правильного использования экрана.В том маловероятном случае, если вы наткнетесь на одну из них, используйте проводку в четвертом столбце (рис. 5m-p). Опять же, короткая длина кабеля уменьшит проблемы с шумом, с экраном или без него.

Большинство домашних аудиосистем полностью несимметричны. Миллионы этих систем работают практически без шума и гудения каждый день из-за их небольшого размера, коротких участков кабеля и 2-проводных сетевых шнуров переменного тока. Головные боли начинаются, когда кто-то пытается добавить в такую ​​систему сбалансированную единицу. В несбалансированных домашних аудиоустройствах ни один из проводов линейного шнура не подключается к корпусу, поскольку подключение старых неполяризованных вилок переменного тока к неправильно подключенной розетке приведет к попаданию «горячего» провода на корпус устройства.Отсутствие третьего контакта на сетевом шнуре предотвращает образование контуров заземления в домашних системах, поскольку второй путь к земле или между устройствами недоступен. Профессиональное звуковое оборудование обычно оснащается трехжильным шнуром. Третий провод (зеленый) требуется для подключения к шасси. Это обеспечивает второй путь заземления (петлю) от одного блока к другому.

Выбор разъема

Тип разъема

был намеренно исключен из рисунка 5 и приведенного выше обсуждения, поскольку выбор разъема добавляет еще один уровень сложности к системам межсоединений.Самым неприятным виновником является разъем 1/4 ". Моно 1/4" разъемы используются на большинстве музыкальных инструментов и в телефонных системах. Стерео-дюймовые разъемы используются для наушников, балансных соединений, эффектов и инсертных петель посыла / возврата, точек замыкания релейных переключателей и экстравагантного набора других различных соединений. Закон Мерфи говорит нам, если вы предоставите такой разнообразный выбор 1/4 «варианты подключения, они будут подключены неправильно. Проблема аудиоиндустрии в том, что многие из этих опций полностью несовместимы.Правильно подключенный моно 1/4 "разъем имеет сигнальное заземление на муфте, правильно подключенный симметричный 1/4" разъем имеет заземление шасси на муфте. Соединение этой комбинации не должно быть достижимым - подобно попытке подключить 120 В переменного тока к разъему RCA (см. Рисунок 6). Низкая стоимость, высокая доступность и небольшой размер 1/4-дюймовых соединителей способствуют его широкому и разнообразному использованию. Несомненно, по этим причинам возникло множество применений такого популярного соединителя для межсоединений.

Рисунок 6.Тип разъема, который трудно найти.

К сожалению, возможность включения типа разъема в документ с рекомендациями невелика. Дублирующиеся разъемы на многих аудиокомпонентах приводят к увеличению затрат и тратят миллионы долларов на разъемы, которые никогда не используются. Некоторые производители пытаются отказаться от разъема 1/4 ", чтобы избежать путаницы и проблем при использовании разъемов 1/4". Это шаг в правильном направлении, хотя высокая плотность, обеспечиваемая этими разъемами, требует меньше места на задней панели.Большинство маркетинговых отделов предпочитают тридцать разъемов на дюйм, что делает доступную в настоящее время альтернативу с 3-контактным разъемом (XLR) заметно непопулярной. Что необходимо, так это 3-контактный разъем, который требует меньше места, чем традиционный разъем XLR. На ум приходит блокируемый, штабелируемый 3-контактный разъем mini-DIN.

Типы клеммных колодок и разъемов Euroblock используются, когда отдельные разъемы на концах кабеля не нужны или нецелесообразны. Эти решения для подключения предоставляют пользователю наибольшее количество вариантов подключения, когда доступны как сигнальные клеммы, так и клеммы заземления шасси.Это позволяет пользователю решить, какой способ подключения использовать. Это наиболее желательное решение, хотя для большинства студийного оборудования такие разъемы не требуются.

Решение сбалансированного ввода / вывода "скрытого" ввода / вывода

Интересное решение для монофонического соединения включает неэкранированные симметричные каскады, как и большинство телефонных систем. На рисунке 7 показана эта конфигурация. Это позволяет использовать стандартные монокабели для подключения к системе небалансных или неэкранированных симметричных входов / выходов.Хотя это не так идеально, как экранированное симметричное межсоединение, системы с моно-разъемами, такие как системы домашнего кинотеатра, выигрывают от этой конфигурации. В домашних условиях важно иметь короткие кабели, и это несложно.

Рис. 7. «Скрытое» сбалансированное соединение.

Одним из преимуществ такой системы, помимо того, что в полностью симметричных системах невозможно получить заземление сигнала по внешнему кабелю, является то, что она обеспечивает простой путь модернизации до соединений симметричных сигналов.Производителю достаточно изменить разъем на 3-х контактный вариант. Также критически важным для этого решения является необходимость иметь либо перекрестно связанные выходные каскады, либо выход, не имеющий отношения к заземленному отрицательному выходу, поскольку отрицательный выход может подключаться к заземлению сигнала.

Небольшой недостаток заключается в обычном использовании кабелей без витой пары в стандартных монокабелях. Использование скрученного кабеля с этой неэкранированной сбалансированной схемой значительно улучшает достижимые характеристики.

Решение Muncy

Нил Манси (Neil Muncy) - консультант по электроакустике и ветеран многих лет успешного проектирования систем.Его давнее решение этих проблем обеспечивает реальное доказательство гарантированной производительности, достижимой с полностью сбалансированными системами, подключенными в соответствии с рекомендациями Audio Engineering Society. Мистер Манси реализует то, что я называю решением Muncy, и изменяет каждую часть оборудования, чтобы у него были сбалансированные входы и выходы, причем оба конца экрана были подключены к заземлению шасси в точке входа. Десятилетия этой практики, а также ранние исследования и дисциплина для понимания основ физики, необходимых для ее правильного применения, дали мистеруМанси стремится без устали путешествовать по стране, распространяя свои находки. Семинары г-на Манси обучают тех, кто не знает «правильный» способ подключения сбалансированного оборудования, и демонстрируют преимущества, получаемые при соответствующем подключении каждого элемента оборудования в системе.

Текущие решения для производителей

Давайте рассмотрим выбор производителя в отношении экранов симметричных кабелей для заземления сигнала или заземления шасси. Проблемы симметричных экранов заземления сигналов уже рассмотрены.Пользователи предпочитают жить с гудением и гудением, менять стандартные кабели, отсоединив один конец экрана, или, даже в полностью сбалансированных системах, использовать изолирующие трансформаторы. Все это бессмысленная альтернатива несовместимым методам производства. Их преимущества и недостатки приведены в таблицах 1 и 2.

Таблица 1. Симметричные экраны с заземлением сигнала

Преимущества

Недостатки

Позволяет использовать моно ¼ "кабель, если присутствует надлежащий каскад ввода / вывода.
Гул и жужжание присутствуют. Необходимо изменить кабели для взаимодействия со многими компонентами. В некоторых системах необходимо использовать изолирующие трансформаторы и / или интерфейсные блоки. Большинство производителей так поступают.

Таблица 2. Сбалансированные экраны с заземлением корпуса

Преимущества

Недостатки

Допускается использование серийного кабеля.Никакого гула и гудения не возникает. Никаких изолирующих трансформаторов или дополнительных решений не требуется.
Моно ¼ "кабели использовать нельзя. Так поступают немногие производители.

Для производителя доступно несколько вариантов подключения экрана.

  1. Сохраните или замените соединения экрана на заземление шасси .
    Производители, которые изначально заземляли сбалансированные экраны на шасси, должны по-прежнему рекомендовать изолирующие трансформаторы, замену кабелей и техническую поддержку в связи с этими решениями для устранения шума и гудения. К сожалению, это необходимо, поскольку не все сбалансированное оборудование имеет экраны, заземленные на шасси. В идеале, если бы все сбалансированное оборудование было внезапно и чудесным образом заземлено шасси с обоих концов в точке входа, стандартные кабели можно было бы использовать в каждой системе, оставив только схемы ввода-вывода, чтобы определять производительность системы.
  2. Заменить соединения экрана на сигнальная земля .
    Хотя это было бы шагом назад, это все же выбор. Таким образом подключается большая часть оборудования, и большинство пользователей нашли свои собственные дорогостоящие «дополнительные» решения для подключения.
  3. Предложите пользователю выбор подключения экрана.
    Предусмотрите оба варианта. Две независимые винтовые клеммы (один сигнальный, одно шасси), переключатель или перемычка позволяют пользователю подключать провода по своему усмотрению.Подробнее об этом позже.

Решения производителя для эффективного и действенного подключения сбалансированных экранов к шасси

Разъемы для монтажа на печатной плате

Гнездо для монтажа на печатной плате предоставляет производителям наиболее экономичное решение для передачи сигналов кабеля на печатную плату. На плате большинство производителей соединяют симметричный экранированный провод (к заземлению сигнала) с дорожкой платы. Для оптимальной сбалансированной производительности подключите экран к заземлению шасси в точке входа .Это означает, что проводник экрана, чтобы избежать попадания наведенной радиочастотной энергии в коробку, никогда не проходит через внешнюю плоскость шасси. Это непростая задача. В настоящее время никакие трехпроводные соединители с печатной схемой не обеспечивают этого оптимального решения.

Клеммные колодки

Если на клеммной колодке или разъеме Euroblock предусмотрены и сигнальные клеммы, и клеммы заземления шасси, пользователь решает, какую схему подключения использовать. Это желательное решение, хотя для большинства оборудования не требуются разъемы такого типа.Использование гайки Pem, винта и зубчатой ​​шайбы возле кабельных клемм вместо дополнительной винтовой клеммы, заземленной на шасси, предотвращает попадание экранированного проводника в корпус, обеспечивая идеальное решение для межсоединений. (Вот почему клеммные колодки Rane, а также входы и выходы Euroblock имеют гайку PEM, винт и зубчатую шайбу над соединением экрана.) Пользователи выбирают предпочтительную схему подключения, и экран не может распылять радиочастоты в корпус. Важно обеспечить защиту экрана вокруг сигнальных проводников до клемм ввода / вывода.Поэтому очень важно держать винт Pem рядом с клеммами.

Гнезда для монтажа на панели с проводами

Гнезда

для монтажа на панели требуют, чтобы производитель подключил провод от вывода клеммы к печатной плате или шасси. Это хорошее решение для заземления экрана шасси, хотя оно позволяет экрану входить в корпус. Провод должен быть коротким, калибром большого диаметра, а путь к шасси должен быть удален от чувствительных цепей. «Проволока» - это слово из четырех букв для многих производителей, и некоторые считают их слишком дорогостоящими из-за их трудоемкости.Достичь стабильных результатов с помощью проводных подключений вручную сложно, что делает решение с разъемом для ПК более желательным.

L-образный кронштейн или решение для зазора

Другой вариант - трассировка печатной платы до ближайшей точки заземления шасси. Использование L-образного кронштейна, стойки или аналогичного механического соединения с шасси обеспечивает механическую устойчивость, но в то же время занимает ценное пространство на задней панели и / или печатной плате. Здесь важно избегать длинных следов и держать след вдали от чувствительных областей, поскольку он действует как источник шума, когда токи экрана велики или зашумлены.

Варианты перемычек

Не такой «дружественный», как решение с винтовыми клеммами, вариант внутренней перемычки позволяет пользователю конфигурировать точки подключения внутреннего экрана. Это позволяет использовать разъемы XLR или 1/4 дюйма, но при этом дает пользователю возможность управлять методами подключения экрана. Предоставление отдельного внешнего переключателя для этой функции неэффективно с точки зрения затрат. С этим решением возникают две проблемы. Во-первых, есть нет внешней визуальной индикации точки подключения экрана.Второй вопрос, который необходимо решить, - это то, в какую позицию следует отправлять перемычки.

Первая проблема не нова. Большинство производителей не указывают, куда подключаются их экраны. В руководстве или схеме устройства, если таковые имеются, может быть указано, какое заземление подключается к экрану. Схематические символы, используемые для заземления, не стандартизированы, хотя существует группа стандартов Audio Engineering Society, которая занимается разработкой символов для решения загадки висячего треугольника. Правильные схемы показывают, какие символы представляют заземление сигнала и шасси.Ответ на второй вопрос очевиден - заземление сбалансированного экрана на шасси является «лучшим» вариантом по умолчанию, хотя предложение такого выбора обеспечивает элегантное решение для сторон по обе стороны забора. Для полностью сбалансированных систем установка по умолчанию перемычки экрана на шасси является лучшим решением, но только тогда, когда все соединенные между собой блоки имеют экраны, заземленные на шасси. Другие блоки с заземленными по сигналу экранами при подключении замыкают токи экрана на сигнальную землю, вызывая потенциально опасную модуляцию сигнального заземления.Это заставляет другого парня показаться виновным, но ничего не решает. Очевидно, что пользователи должны иметь возможность определять методы подключения экрана производителя. Кроме того, для поддержки обоих сторон подключения экрана «только с одного конца» необходимо предусмотреть отдельные входные и выходные перемычки (см. Рисунок 8).

Рисунок 8. Выбираемые пользователем подключения экрана.

Решение Neutrik

Neutrik AG, Лихтенштейн, предлагает вставные гнезда для монтажа на печатной плате с металлическими скобами, которые прокалывают внутреннюю часть корпуса при установке внешних крепежных винтов.Этот кронштейн с отверстием в шасси также имеет отдельный вывод, доступный через печатную плату. Острый прокалывающий язычок обеспечивает электрическое соединение между корпусом шасси и печатной платой. Это решает проблемы трудоемкой проводки и необходимости подключения к точке шасси, обеспечивая лучшее решение для пользователей производителей и . [Популярные «комбинированные» розетки Neutrik - комбинированные гнездовой XLR и гнездовой 1/4 ”разъем - обеспечивают эту функцию прокалывающего язычка.] К сожалению, в зависимости от доступной высоты в данном блоке, эти домкраты не могут поместиться в одном блоке пространства стойки из-за их немного большей высоты. Надеемся, что появятся и другие разъемы с этой встроенной функцией, которые предоставят производителям экономичное решение этой проблемы с заземлением.

Другие предложения

Много лет назад RCA разработала свои собственные рекомендации по практике ввода-вывода на задней панели. Некоторые производители и пользователи практикуют свои собственные методы таможенного взаимодействия слева направо.Входы / выходы переменного тока и уровня динамиков с одной стороны, микрофон и сигналы низкого уровня с другой стороны. Это упрощает электромонтаж в стойке и снижает перекрестные помехи между кабелями в стойке и вдоль кабельных трасс. Хотя документ с рекомендациями может не диктовать дизайн продукта на таком базовом уровне, этот тип мышления приносит пользу всем. Поскольку повсюду появляются стандартизированные продукты с сетевым управлением от нескольких производителей, настало время заняться этими основными функциями. Пользователи со «стандартизованными» системами межсоединений, разработанными с учетом потребностей пользователя, опытными инженерами, будут тратить меньше времени на отладку и установку систем.Это позволяет производить больше установок в день, создавать более качественные и тихие системы и обеспечивать больший бизнес с улыбающимися пользователями производителей и .

Fiber - это будущее

Цифровое оптоволоконное соединение решает все вышеперечисленные проблемы электрических систем соединения, хотя необходимо столкнуться с новым набором проблем. Однако, если сложить затраты на отладку по устранению шума в электрических системах, оптоволокно может показаться не таким дорогим.

Заключение

Сбалансированное и несбалансированное соединение - это два очень разных существа.Несовместимость между этими двумя конфигурациями, независимо от того, используются ли аналоговые или цифровые сигналы, необходимо учитывать при проектировании, спецификации, установке или обновлении оборудования и систем. Литература по заземлению и экранированию аудиоустройств предписывает сбалансированные экраны заземления шасси. Однако большинство производителей заземляют свои симметричные экраны. Были исследованы предположения о том, как и почему материализовалась эта практика. Общество звукоинженеров разрабатывает документ с рекомендациями, который, помимо прочего, оправдывает сбалансированные экраны заземления шасси.Было показано, что выбор производителем симметричных экранов для заземления сигнала или заземления шасси не влияет на изменение проводки кабеля и другие решения для технической поддержки, которые обычно рекомендуются, когда необходимо соединение симметричного и несимметричного оборудования. Поэтому производителям не нужно медлить с решением своих «проблем с контактом 1», и они должны предоставить пользователям реальные преимущества сбалансированного межсоединения, обеспечив заземление корпуса на сбалансированных экранах. Также обсуждались действенные и действенные способы сделать это.

Также была рассмотрена важность снижения сигнальных напряжений заземления между соединенными между собой блоками путем тщательного и правильного подключения заземления шасси к сигнальной земле в одном месте в каждом блоке. Жизненно важно, каким образом соединить эти два основания. Такую же осторожность необходимо соблюдать при подключении экранов кабелей ввода / вывода к заземлению корпуса. Необходимо избегать общего импеданса в цепи между экраном и шасси, чтобы обеспечить оптимальную производительность при сбалансированном соединении.

Цель Audio Engineering Society, рекомендующего эти сбалансированные решения для межсоединений, состоит в том, чтобы уменьшить или исключить необходимость в обходных методах межсоединения посредством обучения и обмена информацией. Это, в первую очередь, заявление о миссии Audio Engineering Society. Системы, установленные с заземленными на шасси сбалансированными экранами на всех блоках, с хорошо скрученными соединительными кабелями, работают без шума и гудения, оставляя только спецификации топологии входной и выходной цепи, чтобы определять производительность системы.

Целью рекомендации Audio Engineering Society не является создание еще одной войны «контакт 2 - горячая». На самом деле пользователи и установщики нашли приемлемые решения для «проблемы с контактом 1» сбалансированных экранов с заземленным сигналом и маловероятно и не смогут внезапно отказаться от использования альтернатив. Производители указывают тип разъема ввода-вывода в технических паспортах, аналогично, мы должны указать методы подключения экрана в спецификациях оборудования, на шасси или, по крайней мере, в руководстве, таким образом предоставляя пользователям необходимую информацию для правильной конфигурации системы.

Список литературы

  1. Отт, Генри У., Методы снижения шума в электронных системах (John Wiley and Sons, Inc., Нью-Йорк, 1976).
  2. Моррисон, Ральф, Методы заземления и экранирования в КИП (John Wiley and Sons, Inc., Нью-Йорк, 1967).
  3. Моррисон, Ральф, Шум и другие мешающие сигналы (John Wiley and Sons, Inc., Нью-Йорк, 1992).
  4. Giddings, Philip, Проектирование и установка аудиосистемы (Howard W.Самс, 1990).
  5. Юнг, Уолт и Гарсия, Адольфо, Операционные усилители в схемах линейного драйвера и приемника, часть 2 , (Analog Dialogue Vol. 27, No. 1, 1993).
  6. Whitlock, Bill, «Системные проблемы и производители оборудования» ( Systems Contractor News, сентябрь 1997 г.).
  7. Perkins, Cal, Методы измерения для отладки электронных систем и их взаимосвязи , (Труды 11-й Международной конференции AES, Портленд, Орегон, май 1992 г.).
  8. Соединение звуковой системы , (Рейн, Мукилтео, Вашингтон, 1985).
  9. Метцлер, Боб, Справочник по измерениям звука , (Audio Precision, Портленд, Орегон, 1993).

Версия этого RaneNote была опубликована в Journal of the Audio Engineering Society, Vol. 43, No. 6, June, 1995.

«Заземление и экранирование аудиоустройств» Это примечание в формате PDF.

Румынский перевод этого RaneNote: Pămîntul şi de protecţie dispozitive audio.

Экран кабеля заземлен только с одного конца

На рисунке 4 показаны объединенные результаты двух моделей соединения. Эффект щита САУ - это именно то, что предлагает модель RLC; то есть экран SPG представляет собой фильтр нижних частот для магнитных полей и фильтр верхних частот для электрических полей. Обе точки излома фильтров находятся на частоте, соответствующей длине экрана, составляющей четверть длины волны. Таким образом, щит САУ - это вовсе не щит. Эффекты экранирования находятся на несколько порядков ниже этих кривых.Последний момент заключается в том, что

SPG резонирует, так что индуцированный сигнал усиливается, а не ослабляется на резонансной частоте экрана. Эта модель является низкочастотной, однако в нее включены все соответствующие параметры.

Множество примечаний к приложениям и статей на эту тему, которые рекомендуют заземлять экран на одном конце, только искажают физику экранирования и ложно приписывают заземляющий контур экрану, где сама цепь была частью исходного контура заземления.Экранирование кабеля и контуры заземления не должны быть связаны. Заземление экрана на обоих концах ослабляет связь с экранированными проводами примерно на соотношение тока нагрузки и тока экрана, SA ≈ Iload / Ishield ≈ ZT · l / 2 · Zload,

, где ZT - передаточное сопротивление экрана, l - длина, а Zload - сопротивление нагрузки обеих нагрузок. Например, экран кабеля с сопротивлением постоянному току (и низкочастотным передаточным сопротивлением, ZT · l = Rdc) 1 Ом и сопротивлением нагрузки 1 кОм будет иметь низкочастотное затухание экрана примерно 5 · 10-4 или 66 дБ.

Экраны должны быть «приклеены» к коробкам на концах соответствующих кабелей, а не заземления, заземления здания или чего-либо еще. Военные стандарты, такие как Mil-Std-188-124B и FAA, все правильно понимают. Пора и всем остальным.

Ниже приводится список очень плохих советов из авторитетных источников:

(1) EE Times, «Заземление системы управления - Часть 2: Проводка заземления, заземление экрана и заземление источника питания, заземление экрана», Роджер Хоуп, Дэйв Харролд и Дэвид Браун, 15.07.2008: Правильное заземление экрана путь заключается в заземлении экрана только с одного конца.

(2) EDN, «Заземление и экранирование: не подходит всем», Мартин Роу, старший технический редактор - 1 августа 2001 г .; Никогда не подключайте экран к земле с обоих концов. Это создаст контур заземления.

(3) Analog Devices, Analog Dialogue 17-1, 1983, Алан Рич, «Экранирование и защита, как исключить помехи типа помех, что делать и зачем это делать - рациональный подход»: не соединяйте оба концы щита заземлить.

(4) Википедия, Экранированный кабель: Обычный метод подключения экранированных кабелей - заземлить только исходный конец экрана, чтобы избежать контуров заземления.Википедия !! ??

(5) LTC486 Data Sheet: Дополнительные экраны вокруг витой пары помогают уменьшить нежелательный шум и подключены к GND на одном конце.

(6) Maxim Integrated, TUTORIAL 2045, Общие сведения о синфазных сигналах: для любой экранированной пары (ей), несущей симметричные сигналы, вы должны подключить экран к земле на одном конце, обычно это приемный конец.

(7) web www.bobtech.ro, Рекомендации по подключению для сетей RS-485, Примечание по применению 001, Заземление: Если используется экранированная витая пара…, экран должен быть подключен к заземлению только на одном конце.(8) B & B Electronics, RS-422 И RS-485 ПРИЛОЖЕНИЯ EBOOK, Экранирование: Если используется экранированный кабель, экран должен быть заземлен только с одной стороны, предпочтительно заземлять.

(9) Alpha Wire, www.newark.com/pdfs/techarticles/alphawire/ USC.pdf, Общие сведения об экранированном кабеле: заземлите кабель с одного конца. Это исключает возможность возникновения шумовых контуров заземления.

(10) eeeic.eu/proc/papers/ 55. pdf, Технологический университет Котбуса, Германия и Технологический университет Вроцлава, Польша, Анке Фребель, «Экранирование кабеля для минимизации электромагнитных помех», III.ЗАЗЕМЛЕНИЕ ЭКРАНА КАБЕЛЯ: Если для соединения двух систем используется экранированный кабель, экран должен быть подключен к одному заземлению. Чтобы предотвратить проникновение электромагнитной энергии через экран, внешняя поверхность экрана должна быть заземлена. На низком уровне

частот для возбуждения электрического поля более эффективно заземлять оба конца, тогда как для возбуждения H-поля следует отдавать предпочтение заземлению одного конца, так как это исключает образование токовой петли между кабелем и заземляющей пластиной.На высоких частотах схемы с заземлением на обоих концах избегают резонансов для возбуждений E-поля и H-поля. На практике часто предпочтительнее одно заземляющее соединение, так как это позволяет избежать контуров заземления. Однако для коротких кабелей на низких частотах напряжения, индуцированные электромагнитными помехами на обоих концах коаксиального кабеля, становятся почти одинаковыми, и один конец заземляется

необходим как для возбуждений E-поля, так и для возбуждений H-поля. [Я добавил это, чтобы показать, насколько люди сбиты с толку по этому поводу. Автор попытался написать о защите, но лишь показал свое незнание предмета.Он даже поменял местами экранирование электрического и вертикального полей.]

(11) www.calex.com/pdf/4ground_shield.pdf, Эта статья была написана для CALEX г-ном Ральфом Моррисоном, президентом INSTRUM и автором книги «Методы заземления и экранирования в приборостроении», опубликованной Wiley; Заземление и экранирование: экран входного кабеля нельзя заземлять более одного раза. [Только с цифрами, г-н Моррисон показывает другой конец экрана кабеля, подключенный к земле

через резистор 10 МОм.«Из пасти победы…»]

Шнуры заземления, зажимы, ленты и др.

ЗЕМЛЯ ДЛЯ АВТОМОБИЛЯ

«Обеспечивает электрическое соединение с землей»

Как заземляющий браслет для вашего автомобиля! Никому не нравится такое ужасное потрясение при выходе из автомобиля или грузовика. Этот шок представляет собой разряд «напряжения шасси», возникающий при движении автомобиля по шоссе.Этот тип разряда вызывает серьезные проблемы, когда возникает в газовом насосе. Каждый год эта, казалось бы, невинная искра возникает не в том месте и не в то время: зажигаются пары бензина при заправке автомобиля. Этого можно избежать, заземлив автомобиль.

Ремень заземления транспортного средства можно использовать на любом автомобиле или грузовике. Просто прикрепите зажим ремня к шасси автомобиля и позвольте проводящему ремню свисать на землю. Безопасный, прочный и невосприимчивый к погодным условиям автомобильный заземляющий ремень обеспечивает надежное заземление и электрически нейтральное транспортное средство.Тоже отличный подарок. 24 дюйма, гарантия 1 год.


Ремень заземления автомобиля (Кат. № A214) ............. $ 14,95


Нужна замена "

Резиновые ремешки со временем изнашиваются. Сменный каучуковый ремешок, шириной 1 дюйм и длиной 24 дюйма. Проводящий с черной стороны. Нет монтажного оборудования.

Запасной ремешок (Кат. № A214-R) ............. $ 9,95


Статический разрядник без боли

Устраняет болезненные удары при заземлении тела

Ваше тело всегда пытается сбросить избыточное напряжение.Когда у вас высокое напряжение тела и вы касаетесь источника заземления, например автомобиля, заземленного листа или навеса, вы можете получить шок, поскольку электроны быстро перемещаются, чтобы нейтрализовать ваше тело. Хотя разрядка - это хорошо, укол шока - нет. Держите безболезненный статический разрядник в руке, когда вы касаетесь источника земли, и удар снимается. Разряд все еще происходит, как вы можете сказать, потому что разрядник загорится. Прикоснитесь им к любому заземленному металлическому объекту, например к автомобилю, столу, водопроводу, заземляющей площадке или бронзовой статуе.Светодиодный дисплей показывает, когда произошла разрядка. Устраняет опасность статического электричества за 0,2 секунды! Обтекаемый дизайн, удобно держать. Включает в себя брелок для ключей и полностью дискретный, длиной всего 2½ дюйма. Хорошо до 25000 В! Неэлектрический, без батареи!

Безболезненный статический разрядник (Кат. № A733) .......... $ 7,95


СИГНАЛИЗАЦИЯ ДАТЧИКА ЭЛЕКТРОННОГО ПОЛЯ

Перед заземлением проверьте наличие электрических полей!

Напряженность электрического поля может ухудшиться, если ваше тело находится между источником электрического поля и заземляющим устройством.Всегда проверяйте до и после заземления с помощью измерителя электрического поля! При необходимости отключите, переместите или экранируйте электрическое поле.

Этот чрезвычайно простой и эффективный детектор электрического поля предупреждает пользователя о наличии и силе электрических полей переменного тока. Подходит для 50/60 Гц. Можно выделить 5 уровней: Проверьте наличие проводов под напряжением, электрических полей, вызывающих напряжение на теле, или обрывов цепей. Также используйте его, чтобы продемонстрировать эффективность экранирования электрического поля.Компактный 4,5 х 1,5 дюйма.

Сигнализация датчика электронного поля (Cat. # A403) ...... $ 59.95


ЗАЗЕМЛЕНИЕ

От аллигатора до аллигатора

Изолированный медный провод со стандартными зажимами типа «крокодил» на конце. Подключите его к магнитная экранирующая фольга для дополнительной защиты от электрического поля или для подключения компьютера экраны монитора, токопроводящую ткань или токопроводящие окрашенные поверхности заземлить.Также отлично как удлинитель для заземления наручных и поясных ремней. Другая длина доступна по запросу заказ (1 доллар за фут)

Зажимы из кожи аллигатора на каждом конце:
Шнур заземления, Gator / Gator, 18 дюймов (Кат. № A295-18) ...... 2,00 долл. США (изолированные зажимы)
Шнур заземления, Gator / Gator, 60 дюймов (Кат. № A295) ............ $ 8,95 (изолированные зажимы)


Банан в Gator

Вы получаете 3 шнура (по 1: красный, черный и желтый) с банановыми вилками на одном конце и зажимами из крокодиловой кожи на другом.Используйте их в качестве шнуров заземления в метрах, испытательного оборудования и т. Д. Длиной 36 дюймов.
Шнур заземления, от банана до аллигатора (№ по каталогу A298-C) ...... 3,79 долл. США


ПЕРЕХОДНИК ЗАЗЕМЛЕНИЯ

упрощает заземление к розеткам

Банановые вилки слишком малы, чтобы поместиться в заземленной розетке. Этот удобный адаптер преобразует стандартную розетку в точку заземления для браслетов или другого оборудования для заземления.Просто подключите его и вставьте банановый штекер в задний конец. Подходит для стандартных банановых заглушек (диаметр 0,162–0,164 ± 0,002 дюйма).

Адаптер заземляющей вилки (Кат. № A235) .......... $ 11.95


Разъем для заземления Gator

Это должен быть самый простой способ подключения к земле. Если вы хотите заземлить заземляющий коврик, токопроводящую ткань, занавески, экранирующую одежду или что-нибудь еще, просто закрепите объект зажимом типа «крокодил» и подключите другой конец к заземленной розетке.Литой штекер с 3 штырьками (Северная Америка) с одного конца, с другой - зажим типа «крокодил». К проводу подсоединяется только круглый наконечник заземления. Два плоских лезвия служат просто для того, чтобы удерживать вилку в розетке. 12 футов в длину. 18 ga str

заземление и экранирование - определение, грамматика, произношение, синонимы и примеры английского языка

На практике многие используемые инженерные методы, такие как заземление и экранирование , применимы ко всем трем вопросам.

WikiMatrix

Клара однажды заставила большие яростные лозы вырваться из земли и защитить ее.

WikiMatrix

Стандартные условия измерения температуры находятся в воздухе, на высоте 1,5 метра над уровнем земли , и защищен от прямых солнечных лучей.

WikiMatrix

Заземление и экранирование направлено на снижение выбросов или отвод электромагнитных помех от пострадавшего, обеспечивая альтернативный путь с низким сопротивлением.

WikiMatrix

Проводящая часть кабеля служит для соединения соседних опор с землей , заземлением , и экранирует высоковольтные проводники от ударов молнии.

WikiMatrix

Хотя Кристофер был серьезно ранен, он притащил своего брата на землю и прикрыл его собственным телом, пока стрельба продолжалась.

Гига-френ

Электронный блок с улучшенным заземлением и экраном emi

патенты-wipo

Их гнезда часто располагаются на некотором расстоянии от воды; они хорошо скрыты в кочковидной траве, часто на неглубокой платформе из стеблей травы и пуховых перьев над землей и экранированы сверху нависающей растительностью.

WikiMatrix

Фиксатор включает в себя участок (63) в форме усеченного конуса, перекрывающий участок в форме усеченного конуса заземляющего экрана, и расположенный рядом изолирующий выступ, фиксирующий заземляющий экран и фиксатор вместе с изолятором, зажатым между ними.

патенты-wipo

Панель жидкокристаллического дисплея дополнительно содержит заземленный и проводящий экранирующий слой (3), расположенный в зоне доступа (92).

патенты-wipo

Если какие-либо заземляющие станции останутся активными, значительное количество электричества попадет на заземление , и нет щит

opensubtitles2

Обсуждалась дискуссия о том, какое более распространенное затухание будет дальше к северу, и было указано, что влияние бермы будет продолжаться только до тех пор, пока самолеты будут находиться на земле и будут экранированы уступом.

Гига-френ

Основные составные элементы ультразвукового зонда (2) и цепи корпуса находятся в замкнутом пространстве заземления с потенциалом и электрически экранированы снаружи .

патенты-wipo

Электронный блок (2) включает в себя электронный модуль (8), устанавливаемый на объединительной плате (4), имеющий заземляющий слой (48) для заземления и экранирование EMI .

патенты-wipo

Радиация и глобальное потепление УФ-излучение Озоновый слой расположен в стратосфере на высоте от 18 до 35 км над уровнем земли , , и защищает нас от чрезмерного ультрафиолетового (УФ) излучения.

Гига-френ

Слой (100) электростатического экрана , заземлен, а слой (100) электростатического экрана , содержит слой (110) электропроводящего прозрачного материала с высоким удельным сопротивлением.

патенты-wipo

Полностью экранированный электрический соединитель для экранированного кабеля (80) состоит из клеммной коробки (10), верхнего (100) и нижнего (40) заземляющих экранов , , и , верхней (110) и нижней (60) изолирующих частей крышки.

патенты-wipo

Несмотря на эти заверения, Форум сообщества по-прежнему не был убежден в том, что эти участки мониторинга удачно расположены, полагая, что наземные, , ослабление, и экранирование, , все еще могут присутствовать.

Гига-френ

Экраны заземления продольной розетки механически и электрически соединены с боковыми экранами заземления розетки для образования решетки заземления .

патенты-wipo

Разъем коаксиального кабеля с радиопомехами и заземляющим экраном

патенты-wipo

Сквозной, заземляющий (заземляющий) провод и экран (экран) клеммные колодки, угловые и горизонтального типа.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
