Как правильно организовать заземление станка. Какие требования предъявляются к заземлению металлообрабатывающего оборудования. Зачем нужно заземление станков. Как проверить надежность заземления.
Важность правильного заземления станков
Заземление станков играет ключевую роль в обеспечении безопасности работников и сохранности оборудования. Правильно выполненное заземление позволяет:
- Защитить персонал от поражения электрическим током
- Предотвратить накопление статического электричества
- Обезопасить чувствительную электронику от перенапряжений
- Снизить риск возникновения пожара
Без надежного заземления эксплуатация металлообрабатывающих станков категорически запрещена. Это одно из ключевых требований техники безопасности на производстве.
Основные принципы заземления станочного оборудования
При организации заземления металлообрабатывающих станков необходимо соблюдать следующие основные принципы:
- Заземлению подлежат все металлические нетоковедущие части оборудования
- Заземляющий проводник должен иметь минимальное сопротивление
- Запрещается использовать в качестве заземлителей трубы отопления, водопровода и т.п.
- Сопротивление заземляющего устройства не должно превышать 4 Ом
- Необходимо обеспечить надежный контакт в местах соединений
Соблюдение этих базовых правил позволяет создать эффективную систему заземления станочного парка.
Виды заземления станков
Существует несколько основных видов заземления, применяемых для металлообрабатывающего оборудования:
Контурное заземление
Предполагает создание замкнутого контура вокруг здания цеха, к которому подключаются все станки. Обеспечивает надежную защиту, но требует значительных затрат на монтаж.
Выносное заземление
Заземляющее устройство размещается за пределами цеха на некотором удалении. Применяется при невозможности создания контурного заземления.
Внутреннее заземление
Заземлитель располагается внутри здания цеха. Используется редко из-за сложностей с обеспечением низкого сопротивления.
Требования к заземляющим проводникам
К проводникам, используемым для заземления станков, предъявляются следующие основные требования:
- Минимальное сечение медного провода — 4 мм², алюминиевого — 6 мм²
- Изоляция должна иметь желто-зеленую расцветку
- Запрещено использование проводников с механическими повреждениями
- Соединения выполняются сваркой или болтовыми зажимами
- Места соединений защищаются от коррозии
Правильный выбор и монтаж заземляющих проводников критически важен для обеспечения эффективности всей системы заземления.
Порядок выполнения заземления станка
Заземление станка выполняется в следующем порядке:
- Определение точек подключения заземления на корпусе станка
- Прокладка заземляющего проводника от станка до шины заземления
- Подключение проводника к корпусу с помощью болтового соединения
- Присоединение другого конца к шине заземления
- Проверка надежности контактов
- Измерение сопротивления заземляющего устройства
Все работы по заземлению должны выполняться квалифицированным персоналом с соблюдением правил электробезопасности.
Особенности заземления станков с ЧПУ
Современные станки с числовым программным управлением требуют особого подхода к организации заземления. Это связано с наличием чувствительной электроники, которая может выйти из строя при воздействии помех.
Для станков с ЧПУ рекомендуется:
- Использовать отдельный заземляющий контур
- Применять экранированные кабели для подключения электроники
- Устанавливать фильтры высокочастотных помех
- Выполнять заземление шкафов управления по схеме «звезда»
Правильное заземление позволяет обеспечить стабильную работу ЧПУ и избежать сбоев в процессе обработки.
Проверка эффективности заземления
Регулярная проверка состояния заземляющих устройств — важная часть обслуживания станочного оборудования. Основные методы контроля:
- Визуальный осмотр целостности проводников и мест соединений
- Проверка затяжки болтовых соединений
- Измерение сопротивления заземляющего устройства
- Проверка наличия цепи между заземлителем и заземляемыми элементами
Периодичность проверок устанавливается локальными нормативными актами предприятия, но не реже 1 раза в год.
Типичные ошибки при заземлении станков
При организации заземления часто допускаются следующие ошибки:
- Использование в качестве заземлителей труб отопления или водопровода
- Применение проводников недостаточного сечения
- Отсутствие защиты соединений от коррозии
- Подключение нескольких станков к одной точке заземления
- Использование заземлителей с высоким сопротивлением
Подобные нарушения могут свести на нет эффективность всей системы заземления и создать угрозу безопасности персонала.
Нормативные требования к заземлению станочного оборудования
Основные требования к заземлению станков регламентируются следующими нормативными документами:
- ПУЭ (Правила устройства электроустановок)
- ГОСТ 12.1.030-81 «Электробезопасность. Защитное заземление. Зануление»
- РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений»
Соблюдение требований этих документов обязательно при организации заземления на промышленных предприятиях.
Заключение
Правильно выполненное заземление — залог безопасной и надежной работы металлообрабатывающего оборудования. Строгое соблюдение требований нормативных документов и регулярный контроль состояния заземляющих устройств позволяют свести к минимуму риски поражения персонала электрическим током и выхода из строя дорогостоящего оборудования.
Как организовано заземление станков?
24.11.16
Промышленные предприятия, имеющие в своем производственном процессе металлообрабатывающие станки, не понаслышке знают о заземлении. Обеспечение электробезопасности для людей — основная задача на любом производстве. Для предотвращения травмоопасных ситуаций, связанных с поражением током, информацию о заземлении обязательно включают в инструкции по технике безопасности. Давайте выясним, как организовано заземление станков?
Общий принцип заземления
Металлообрабатывающие станки бывают разных типов и назначений: токарные, фрезерные, сверлильные, сварочные и прочее. При этом, заземление для них выполняется по одному и тому же принципу. Станок должен иметь соединение как с внутренним контуром заземления, служащим для уравнивания потенциалов и снижения напряжения прикосновения, так и с внешним, обеспечивающим растекание тока в землю. Об этом свидетельствуют иллюстрации к инструкциям по технике безопасности советских времён. Прошло уже много времени, но они до сих пор информативны и просты для понимания.
Техника безопасности при работе на фрезерных станках, 1966 год
Техника безопасности при работе на токарных станках, 1964 года
Техника безопасности при работе на станках сверлильной группы, 1966 год
Устройство заземления станка
Устройство заземления выполняется из двух частей: заземление электрической цепи и заземление металлического корпуса.
Первая часть, как правило, уже предусмотрена сетью электропитания — к станку подключается кабель, имеющий жилу заземления. В случае пробоя на корпус станка или аварии в сети, за счет заземления удастся снизить потенциал на корпусе и избежать поражения рабочего электрическим током.
Однако, рекомендуется обратить внимание на следующие сложности:
- Если станок предназначен для другой сети питания, может возникнуть перекос фаз. Согласно промышленному стандарту питания на предприятиях должна быть трехфазная сеть, однако есть современные станки, выпускающиеся для бытовой однофазной сети. При подключении этих станков таким образом, что фазы оказываются неравномерно загружены, их корпусы могут оказаться под опасным для человека потенциалом.
- Если станок подключен к компьютеру, важно помнить, что они должны быть подключены к одной сети, чтобы не было риска попасть под напряжение при одновременном прикосновении и к компьютеру и к станку.
Вторая часть заземления отвечает за снятия напряжения с металлической конструкции станка и снижение напряжения прикосновения. Выполняется путем соединения заземляющего проводника к шине заземления в полу или внутреннему контуру заземления.
Каждый станок, как и любое другое технологическое оборудование, имеет в своей инструкции по эксплуатации рекомендации по устройству заземления, поэтому при проектировании и монтаже заземления следует учитывать индивидуальные особенности станка. Читайте больше о технологическом заземлении в примерах расчёта, указанных ниже!
Читайте также:
Хотите получать избранные новости о молниезащите и заземлению раз в 3-4 недели?
Зарегистрируйтесь и автоматически получайте email-рассылку с подборкой.
Все новости публикуются в наших группах в мессенджерах и в социальных сетях.
[ Новостной канал в Telegram ]
Смотрите также:
Системы заземления TN-S, TN-C, TNC-S, TT, IT
При проектировании, монтаже и эксплуатации электроустановок, промышленного и бытового электрооборудования, а также электрических сетей освещения, одним из основополагающих факторов обеспечения их функциональности и электробезопасности является точно спроектированное и правильно выполненное заземление. Основные требования к системам заземления содержатся в пункте 1.7 Правил устройства электроустановок (ПУЭ). В зависимости от того, каким образом, и с каким заземляющими конструкциями, устройствами или предметами соединены соответствующие провода, приборы, корпуса устройств, оборудование или определенные точки сети, различают естественное и искусственное заземление.
Естественными заземлителями являются любые металлические предметы, постоянно находящиеся в земле: сваи, трубы, арматура и другие токопроводящие изделия. Однако, ввиду того, что электрическое сопротивление растеканию в земле электротока и электрических зарядов от таких предметов плохо поддается контролю и прогнозированию, использовать естественное заземление при эксплуатации электрооборудования запрещается. В нормативной документации предусмотрено использование только искусственного заземления, при котором все подключения производятся к специально созданным для этого заземляющим устройствам.
Основным нормируемым показателем, характеризующим, насколько качественно выполнено заземление, является его сопротивление. Здесь контролируется противодействие растеканию тока, поступающего в землю через данное устройство — заземлитель. Величина сопротивления заземления зависит от типа и состояния грунта, а также особенностей конструкции и материалов, из которых изготовлено заземляющее устройство. Определяющим фактором, влияющих на величину сопротивления заземлителя, является площадь непосредственного контакта с землей составляющих его пластин, штырей, труб и других электродов.
Виды систем искусственного заземления
Основным документом, регламентирующим использование различных систем заземления в России, является ПУЭ (пункт 1.7), разработанный в соответствии с принципами, классификацией и способами устройства заземляющих систем, утвержденных специальным протоколом Международной электротехнической комиссии (МЭК). Сокращенные названия систем заземления принято обозначать сочетанием первых букв французских слов: «Terre» — земля, «Neuter» — нейтраль, «Isole» — изолировать, а также английских: «combined» и «separated» — комбинированный и раздельный.
- T — заземление.
- N — подключение к нейтрали.
- I — изолирование.
- C — объединение функций, соединение функционального и защитного нулевых проводов.
- S — раздельное использование во всей сети функционального и защитного нулевых проводов.
В приведенных ниже названиях систем искусственного заземления по первой букве можно судить о способе заземления источника электрической энергии (генератора или трансформатора), по второй – потребителя. Принято различать TN, TT и IT системы заземления. Первая из которых, в свою очередь, используется в трех различных вариантах: TN-C, TN-S, TN-C-S. Для понимания различий и способов устройства перечисленных систем заземления следует рассмотреть каждую из них более детально.
1. Системы с глухозаземлённой нейтралью (системы заземления TN)
Это обозначение систем, в которых для подключения нулевых функциональных и защитных проводников используется общая глухозаземленная нейтраль генератора или понижающего трансформатора. При этом все корпусные электропроводящие детали и экраны потребителей следует подключить к общему нулевому проводнику, соединенному с данной нейтралью. В соответствии с ГОСТ Р50571.2-94 нулевые проводники различного типа также обозначают латинскими буквами:
- N — функциональный «ноль»;
- PE — защитный «ноль»;
- PEN — совмещение функционального и защитного нулевых проводников.
Построенная с использованием глухозаземленной нейтрали, система заземления TN характеризуется подключением функционального «ноля» — проводника N (нейтрали) к контуру заземления, оборудованному рядом с трансформаторной подстанцией. Очевидно, что в данной системе заземление нейтрали посредством специального компенсаторного устройства — дугогасящего реактора не используется. На практике применяются три подвида системы TN: TN-C, TN-S, TN-C-S, которые отличаются друг от друга различными способами подключения нулевых проводников «N» и «PE».
Система заземления TN-C
Как следует из буквенного обозначения, для системы TN-C характерно объединение функционального и защитного нулевых проводников. Классической TN-C системой является традиционная четырехпроводная схема электроснабжения с тремя фазными и одним нулевым проводом. Основная шина заземления в данном случае – глухозаземленная нейтраль, с которой дополнительными нулевыми проводами необходимо соединить все открытые детали, корпуса и металлические части приборов, способные проводить электрический ток..
Данная система имеет несколько существенных недостатков, главный из которых – утеря защитных функций в случае обрыва или отгорания нулевого провода. При этом на неизолированных поверхностях корпусов приборов и оборудования появится опасное для жизни напряжение. Так как отдельный защитный заземляющий проводник PE в данной системе не используется, все подключенные розетки земли не имеют. Поэтому используемое электрооборудование приходится занулять – соединять корпусные детали с нулевым проводом. .
Если при таком подключении фазный провод коснется корпуса, из-за короткого замыкания сработает автоматический предохранитель, и опасность поражения электрическим током людей или возгорания искрящего оборудования будет устранена быстрым аварийным отключением. Важным ограничением при вынужденном занулении бытовых приборов, о чем следует знать всем проживающим в помещениях, запитанных по системе TN-C, является запрет использования дополнительных контуров уравнивания потенциалов в ванных комнатах.
В настоящее время данная система заземления сохранилась в домах, относящихся к старому жилому фонду, а также применяется в сетях уличного освещения, где степень риска минимальна.
Система TN-S
Более прогрессивная и безопасная по сравнению с TN-C система с разделенными рабочим и защитным нолями TN-S была разработана и внедрена в 30-е годы прошлого века. При высоком уровне электробезопасности людей и оборудования это решение имеет один, но достаточно очень существенный недостаток — высокую стоимость. Так как разделение рабочего (N) и защитного (PE) ноля реализовано сразу на подстанции, подача трехфазного напряжения производится по пяти проводам, однофазного — по трем. Для подключения обоих нулевых проводников на стороне источника используется глухозаземленная нейтраль генератора или трансформатора.
В ГОСТ Р50571 и обновленной редакции ПУЭ содержится предписание об устройстве на всем ответственных объектах, а также строящихся и капитально ремонтируемых зданиях энергоснабжения на основе системы TN-S, обеспечивающей высокий уровень электробезопасности. К сожалению, широкому распространению и внедрению системы TN-S препятствует высокий уровень затрат и ориентированность российской энергетики на четырехпроводные схемы трехфазного электроснабжения.
Система TN-C-S
С целью удешевления оптимальной по безопасности, но финансово емкой системы TN-S с разделенными нулевыми проводниками N и PE, было создано решение, позволяющее использовать ее преимущества с меньшим бюджетом, незначительно превышающим расходы на энергоснабжение по системе TN-C. Суть данного способа подключения состоит в том, что с подстанции осуществляется подача электричества с использованием комбинированного нуля «PEN», подключенного к глухозаземленной нейтрали. Который при входе в здание разветвляется на «PE» — ноль защитный, и еще один проводник, исполняющий на стороне потребителя функцию рабочего ноля «N».
Данная система имеет существенный недостаток — в случае повреждения или отгорания провода PEN на участке подстанция — здание, на проводнике PE, а, следовательно, и всех связанных с ним корпусных деталях электроприборов, появится опасное напряжение. Поэтому при использовании системы TN-C-S, которая достаточно распространена, нормативные документы требуют обеспечения специальных мер защиты проводника PEN от повреждения.
Система заземления TT
При подаче электроэнергии по традиционной для сельской и загородной местности воздушной линии, в случае использования здесь небезопасной системы TN-C-S трудно обеспечить надлежащую защиту проводника комбинированной земли PEN. Здесь все чаще используется система TT, которая предполагает «глухое» заземление нейтрали источника, и передачу трехфазного напряжения по четырем проводам. Четвертый является функциональным нолем «N». На стороне потребителя выполняется местный, как правило, модульно-штыревой заземлитель, к которому подключаются все проводники защитной земли PE, связанные с корпусными деталями.
Совсем недавно разрешенная к использованию на территории РФ, данная система быстро распространилась в российской глубинке для энергоснабжения частных домовладений. В городской местности TT часто используется при электрификации точек временной торговли и оказания услуг. При таком способе устройства заземления обязательным условием является наличие приборов защитного отключения, а также осуществление технических мер грозозащиты.
2. Системы с изолированной нейтралью
Во всех описанных выше системах нейтраль связана с землей, что делает их достаточно надежными, но не лишенными ряда существенных недостатков. Намного более совершенными и безопасными являются системы, в которых используется абсолютно не связанная с землей изолированная нейтраль, либо заземленная при помощи специальных приборов и устройств с большим сопротивлением. Например, как в системе IT. Такие способы подключения часто используются в медицинских учреждениях для электропитания оборудования жизнеобеспечения, на предприятиях нефтепереработки и энергетики, научных лабораториях с особо чувствительными приборами, и других ответственных объектах.
Система IT
Классическая система, основным признаком которой является изолированная нейтраль источника – «I», а также наличие на стороне потребителя контура защитного заземления – «Т». Напряжение от источника к потребителю передается по минимально возможному количеству проводов, а все токопроводящие детали корпусов оборудования потребителя должны быть надежно подключены к заземлителю. Нулевой функциональный проводник N на участке источник – потребитель в архитектуре системы IT отсутствует.
Надежное заземление — гарантия безопасности
Все существующие системы устройства заземления предназначены для обеспечения надежного и безопасного функционирования электрических приборов и оборудования, подключенных на стороне потребителя, а также исключения случаев поражения электрическим током людей, использующих это оборудование. При проектировании и устройстве систем энергоснабжения, необъемлемыми элементами которых является как функциональное, так и защитное заземление, должна быть уменьшена до минимума возможность появления на токопроводящих корпусах бытовых приборов и промышленного оборудования напряжения, опасного для жизни и здоровья людей.
Система заземления должна либо снять опасный потенциал с поверхности предмета, либо обеспечить срабатывание соответствующих защитных устройств с минимальным запаздыванием. В каждом таком случае ценой технического совершенства, или наоборот, недостаточного совершенства используемой системы заземления, может быть самое ценное — жизнь человека.
Смотрите также:
Смотрите также:
Переносное заземление: назначение, конструкция, установка
При организации оперативных мероприятий (переключений), периодически проводимых на любых объектах энергопотребления, предпринимаются специальные меры защиты обслуживающего персонала от удара электрическим током. Одна из них – временная установка на токопроводящие части электрооборудования защитных устройств под названием «переносное заземление» (ПЗ). По окончании ремонтно-восстановительных работ эти приспособления без всяких проблем удаляются с данного объекта.
Некоторые виды переносных заземлений
Переносное заземление штанговое
Заземление переносное для распределительных устройств
Предназначены для наложения на грозозащитный трос линий электропередач напряжением от 750 до 1150 кВ
Переносное заземление для РУ выше 1 кв
Заземление переносное для пожарных стволов
Крюк для переносного заземления грозозащитного троса
Комплект переносного заземления для ВЛ ПЗ для воздушных линий
ПЗ трехфазное для воздушных линий ЗЛП-10
Для понимания того, что такое переносное заземление в первую очередь потребуется ознакомиться с существующими разновидностями этих изделий и их конструкцией. Важно знать, что описываемые приспособления применяются в самых различных ситуациях, начиная с обустройства заземления переносного для распределительных устройств и кончая защитой шлангов и брандспойтов пожарных машин. Также следует разобраться в таких вопросах, как нормируемые параметры, назначение, конструкция и правила эксплуатации этих устройств.
Что такое переносное заземление и его назначение
Переносное заземление – это специальное защитное приспособление, которое устанавливается на токоведущие части оборудования во время его отключения и оперативного ремонта.
С его помощью удается защитить конструктивные элементы не функционирующих электроустановок от случайного попадания на них опасного потенциала и исключить появление наведенного напряжения (при отсутствии штатных заземлителей ножевого типа).
Основное назначение переносного заземления – обезопасить работающий на линии персонал от поражения электрическим током в случае ошибочной подачи высокого потенциала на отсоединенный от сети участок.
Для углубленного понимания назначения переносных заземлений, прежде всего, потребуется разобраться с технологией происходящих процессов и принципом их действия. Они состоят в следующем:
- При ошибочной подаче или наведении за счет индукционных полей постороннего напряжения на участке с работающими на нем людьми, при наличии заземления опасный ток стекает непосредственно в землю.
- Одновременно с этим его величина в рабочих цепях резко возрастает.
- Последнее вызывает срабатывание автоматов или защитных предохранителей и последующее за этим снятие случайно поданного напряжения с токоведущих частей.
Установка и функционирование переносного защитного заземления полностью идентично стационарным устройствам, с тем лишь отличием, что этот вариант является временной мерой защиты от воздействия опасного напряжения.
Устройство
При промышленном изготовлении ПЗ традиционно используются гибкие медные жилы с удаленной с них оплеткой, оснащенные специальными крепежными приспособлениями (они по внешнему виду напоминают струбцины). На концах, предназначенных для наложения заземления, имеются изолирующие ручки, препятствующие опасному перемыканию фаз.
Расположенные на них струбцины подключаются непосредственно к обслуживаемому участку линии или корпусу оборудования. Общий вид переносного заземляющего приспособления приведен на фото слева.
Дополнительная информация: Среди известных разновидностей ПЗ особо выделяются защитные приспособления, предназначенные для трехфазных сетей.
Заземление переносное для распределительных устройств в линиях трехфазного тока изготавливается в следующих двух исполнениях:
- как четыре заземлителя, объединенных в одно устройство;
- в виде раздельных элементов, подключаемых к каждой фазе и отдельно – к земле.
Особая конструкция зажимов для трехфазных цепей позволяет производить их установку, воспользовавшись имеющейся на отводящем конце изолирующей штангой. Для объединения жил на конце заземлителя применяются следующие способы:
- Обычная опрессовка.
- Электросварка.
- Надежное болтовое соединение.
В последнем случае жилы в месте обжима струбциной (ее вид приведен на фото справа) обязательно лудятся тугоплавким припоем. Простое крепление посредством обычной пайки категорически запрещается, поскольку токи короткого замыкания способны разогреть место сочленения до высокой температуры и разрушить элементы устройства.
Обозначение переносного заземления на схеме
По современному ГОСТу существует три обозначения заземления и символ вывода на корпус.
Знак заземления на схемахОтдельного обозначения для переносного заземления на схемах или чертежах нет. Подробно о знаках заземления вы можете прочитать в нашей статье — Как обозначается знак заземления на схемах и чертежах.
Комплектация и маркировка
В зависимости от конкретной модели и конструктивных особенностей ПЗ в их комплект могут входить следующие составляющие изделия:
- Само переносное заземление в собранном или полностью разобранном виде.
- Набор изолирующих штанг.
- Переносные чехлы и технический паспорт.
Для подтверждения полноты комплектации и достаточности ее для работы на все составные части изделия наносится особая маркировка. В ней, как правило, отражается следующая необходимая информация:
- Товарный знак с указанием предприятия, изготовившего данный тип изделия.
- Дата выпуска и марка переносного заземления.
- Сечение токоотводящих жил.
В определенном месте на корпусе держателей штанг также указывается предельное напряжение, на которое они рассчитаны.
Предъявляемые требования
Основное требование к переносным заземлениям – их термическая и механическая устойчивость к токам КЗ и перегрузкам в обслуживаемых линиях. Зажимы для закрепления проводников на токоведущих частях выполняются таким образом, чтобы их невозможно было сорвать даже при приложении больших усилий. Кроме того, они должны обеспечивать надежный контакт и выдерживать значительные температуры нагрева, возможные при перегрузках в электрической цепи.
Лишь при соблюдении этих условий удается поддерживать работоспособность переносных систем длительное время.
Дополнительная информация: Средняя температура плавления материала, из которого изготовлен комплект заземляющих элементов из меди, составляет примерно 1000-1100 градусов Цельсия.
Перед началом операций с переносным заземлением следует убедиться в его полной работоспособности, для чего, прежде всего, проверяется документальное сопровождение этого оборудования. Комплект документов, подтверждающий его исправность и готовность к использованию, состоит из следующих наименований:
- Акт о приемке изделия в эксплуатацию (проверка на соответствие действующему ГОСТ Р 51853-2001).
- Результаты периодических поверок, проводимых не реже 1 раза в 5 лет.
- Акт по внеочередным проверкам переносного заземления, которые обязаны проводиться после внесения изменений в конструкцию или после его серьезного ремонта.
Помимо документального сопровождения временное заземление обязательно проверяется визуально на предмет отсутствия на нем механических и других повреждений. Особое внимание обращается на изоляцию ручек контактных соединителей (зажимов) и надежность сочленения при их срабатывании.
При обустройстве переносных заземлений ряд предъявляемых к ним требований дополняется следующим перечнем:
- Кабель и зажимные крепления заземления переносного для распределительных устройств должны выдерживать токи КЗ и высокие динамические нагрузки.
- Зажимы этих приспособлений должны обеспечивать надежный контакт и отличаться устойчивостью к высоким температурам.
- Сечение заземляющих жил для установок до 1000 Вольт не может быть менее 16-ти мм квадратных.
- При напряжениях в защищаемых цепях выше 1000 Вольт сечение медной жилы выбирается равным 25-ти мм квадратных (не менее этого показателя).
- При напряжениях выше 10 кВ (до 110 кВ) согласно расчетной нагрузке сечение жилы достигает 120 мм и более (как правило, получить его на практике бывает очень сл
Заземление лазерного станка
Несмотря на то, что любой станок с ЧПУ является технически сложным устройством, в наши дни его эксплуатация практически приравнивается к пользованию, скажем, принтером или бытовой техникой. Происходит это потому, что любой ЧПУ станок, а в особенности малогабаритные лазерные граверы, настолько оптимизированы в плане установки, настройки и обслуживания, что разобраться в несложных правилах эксплуатации способен совершенно любой человек. И именно сюда тянутся корни двух основных проблем – несоблюдения техники безопасности и неправильная эксплуатация оборудования.
Наиболее часто эти проблемы встречаются в ситуациях, когда владельцы лазерных станков с ЧПУ устанавливают их не в специально оборудованных помещениях, а в офисах или жилых помещениях. Стоит ли говорить о том, какой риск влекут за собой подобные безответственные действия? Причём риск порчи и уничтожения имущества не только для самого владельца станка, но и для его соседей.
Тем не менее, если ситуация не оставляет вам выбора, как минимум, следует не поступать опрометчиво, учась на собственных ошибках, которые могут стать фатальными, а сделать самый первый шаг в верном направлении. А именно – ознакомиться с инструкцией по эксплуатации, где подробно рассказано как правильно подключить, подготовить и запустить ваш лазерный станок с ЧПУ. Купить сложное оборудование, это лишь начало. Куда важнее научиться правильно с ним обращаться. И первое, на что обратит ваше внимание техника безопасности при эксплуатации станка с ЧПУ, это заземление.
Можно ли работать без заземления?
Можно, но как показывает опыт работы техцентров, сравнительно недолго. Мало того, что без заземления существует опасность поражения электрическим током персонала, работающего с оборудованием, отсутствие заземления также повышает риск помех и электрических наводок в электронике самого станка. Конечно, удар током вероятнее всего не будет летальным, однако при систематическом повторении, ничем хорошим такая «шоковая терапия» не закончится.
Ещё одна неочевидная на первый взгляд проблема состоит в том, что наиболее частая ситуация, сопряженная с риском возгорания и/или поломки, выглядит следующим образом: лазерный станок с ЧПУ заземлён правильно, по всем стандартам, но периферийное оборудование, подключенное к станку, работает без заземления совсем. Не забывайте о том, что компрессор, чиллер, вытяжка и даже рабочий компьютер, всё это электрооборудование, напрямую связанное со станком и работать без заземления с ними, практически то же самое, что не заземлять и сам станок.
Но бывает и такое, что рано или поздно, часть цепи заземления выходит из строя. Как можно это выяснить, не проводя полное ТО? Тут, всё достаточно просто. Так как лазерный станок с ЧПУ даёт довольно типичные ошибки, то они и являются, своего рода индикатором износа вашей системы заземления. Так, неполадки в работе шагового двигателя, пропуск шагов, «слетание» софта, моргание дисплея и тому подобные малые «глюки» заранее сигнализируют вам о возникшей проблеме.Юбез>
Заземление против зануления
Спор о том, можно ли заземление заменять занулением не прекращается ни на день. До сих пор, начав искать информацию в сети, вы можете без труда наткнуться не только на псевдоспециалистов, которые обязательно расскажут вам о том, что они вот уже сто двадцать лет работают вовсе без заземления, но и тех, кто аргументированно агитирует за то, чтобы использовать именно зануление. Но, для того, чтобы понять суть проблемы, надо вникнуть в разницу между двумя этими процессами.
Если при заземлении используется специальная металлоконструкция, с помощью которой оборудование соединяется непосредственно с землей, то при занулении создаётся контур, связывающий все входящие в него элементы с металлическим корпусом станка. Таким образом, если лазерный станок с ЧПУ заземлён, при высоком напряжении на рабочей части заземление стремительно отводит электрический ток в землю, тем самым обеспечивая защиту для человека, а при занулении контур напряжение не уменьшает, а лишь разъединяет участок цепи.
Вывод напрашивается сам собой – работать совсем без заземления или заменив оное занулением, это две стороны одной монеты и равноценно опасны при эксплуатации любого оборудования, находящегося под напряжением, если не наблюдать его 24 часа в сутки. Более того, если при занулении станка фаза и ноль будут подключены неправильно, корпус устройства окажется присоединенным не к «нулевому» проводу, а к фазному, что обеспечит возникновение потенциала 220В на теле лазерного станка.
Стабилизатор РЕСАНТА АСН- 500/1-Ц, мощность 500 Вт
Стабилизатор РЕСАНТА АСН- 1000/1-Ц, мощность 1000 Вт
Стабилизатор РЕСАНТА АСН- 3000/1-Ц, мощность 3000Вт
Стабилизатор РЕСАНТА АСН- 5000/1-Ц, мощность 5000 Вт
Заземление оборудования
Любой лазерный станок с ЧПУ располагает заземлением электротехнической части на розетку, а также имеет дополнительный вывод заземления непосредственно на корпусе. Таким образом, исходя из вида электросети, к которой будет подключен лазерный станок, выбирается правильная система заземления, которая организуется как в двухпроводной, так и в трехпроводной электросети.
- Трёхпроводная «евросеть» — это тандем электропроводки с фазой и нулем, а также дополнительным проводом для заземления.
- Двухпроводная – это простое соединение заземляющего контура с нулевым проводом.
Прежде чем приступать к заземлению, вам необходимо точно узнать, какое заземление дома (в котором находится помещение для лазерного станка) используется и отталкиваться уже исходя из этой информации. Конечно, мы ни в коем случае не одобряем установку лазерного оборудования в местах, напрямую для этого не предназначенных, но лучше вооружиться четким пониманием того, что организовать заземление дома можно и нужно – причём иногда самостоятельно, лишним не будет.
Заземление в розетке
Одним из самых важных этапов подготовки оборудования к работе является проверка «честности» трёхпроводной электросети, причём сделать это нужно до момента подключения к ней оборудования. В данной стыковочной схеме нулевой провод должен быть соединен отдельным проводом с правильно организованным заземленным контуром (металлической трубой или «треугольником»).
В случае, если вы проверили и полностью уверены, что в вашей розетке есть провод заземления и при возникновении гарантийного случая сможете без проблем это доказать поставщику оборудования, то можете уверенно использовать именно его.
Отдельное заземление корпуса в таком случае совершенно не обязательно, однако следует иметь в виду, имеет место быть и «нечестное» заземление, что чаще всего встречается в старых зданиях с двухпроводной электросистемой, которая не гарантирует надежное подключение. В этом случае (как и в любом другом, при возникновении сомнений) следует провести заземляющий контур уже от корпуса станка через дополнительный вывод заземления.
Как сделать контур заземления?
Для организации правильного заземления вам потребуется:
- провод сечением не менее 4 мм
- конструкция треугольника
Для заземления треугольником, в качестве вертикальных электродов заземления можно использовать металлические стержни, трубки или уголки. Их следует расположить в вершинах равностороннего треугольника со сторонами 1,5-3 м и соединить между собой горизонтальным проводником (стальной полосой и т.п.). Для соединения самих проводников между собой и крепления их к электродам рекомендуется использовать сварку.
Ещё один важный аспект – при выборе материала электродов обязательно следует учитывать ограничения в виде наименьших размеров заземлителя для различных типов материалов. Обратитесь к главе 1.7.4 правил устройства электроустановок, для лучшего понимания данного вопроса.
Следующий фактор эффективного заземления, это глубина погружения электродов. Она напрямую зависит от диаметра электрода. Например, электроды диаметром 12 мм забиваются на глубину до 6 метров, электроды до 20 мм погружаются на глубину до 10 метров и т.д.
Для наиболее эффективного заземления нередко при погружении электродов используется соль, которая помогает уменьшить сопротивление заземляющего контура, которое, для нормального функционирования станка, не должно превышать 5 Ом. Более подробные технические условия и требования, а также точную информацию о том, >как правильно сделать контур заземления можно найти в ПУЭ (правил устройства электроустановок) и ПТЭЭП (правила технической эксплуатации электроустановок потребителей).

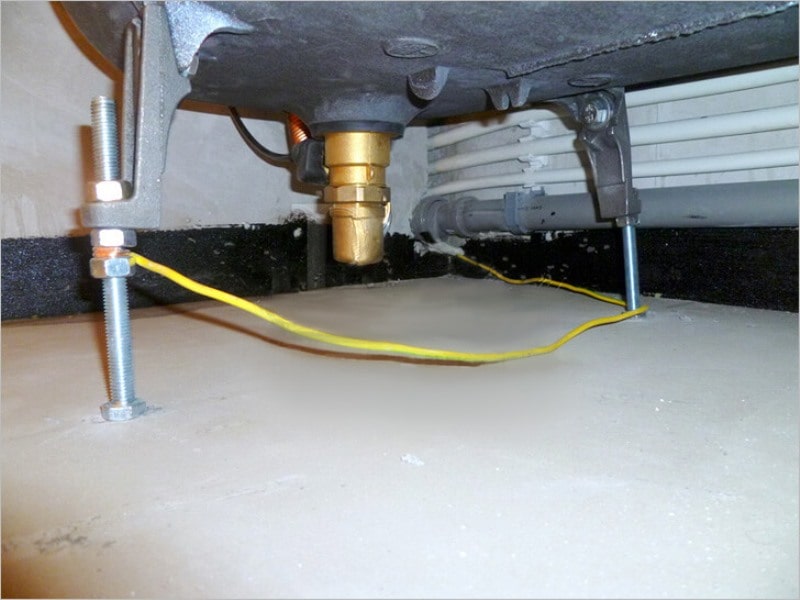

P.S. Как не стоит организовывать заземление корпуса.
Полезные ссылки
Полезные статьи
Изготовление визиток при помощи лазерного станка с ЧПУ как бизнес-план
Визитки, изготовленные на плотном, ламинированном картоне, со скруглёнными углами и минималистичным дизайном, сохраняются гораздо чаще. А теперь представьте, насколько широкий простор для творчества открывает перед вами использование лазерного ЧПУ станка.
читать далее
Бизнес-план: Лазерная резка подарочных топперов
Топпер — это символ, слово или несколько слов на палочке. Обычно они представляют собой сочетания поздравительных слов, выражения чувств или благодарности, а также могут просто быть отражением какого-либо события. По сути топпер – своего рода флажок, несущий определённую простую смысловую нагрузку.
читать далее
Правильное заземление лазерного станка с ЧПУ
Правила техники безопасности в обязательном порядке предписывают организацию заземления при эксплуатации станочного оборудования. Однако, лазерные станки с ЧПУ настолько просты в использовании и «дружелюбны» в управлении, что иногда воспринимаются не как промышленное оборудование, а скорее как оргтехника. И возникает естественное желание установить их в обычное офисное помещение (или даже в квартиру). Как быть в этом случае с организацией правильной схемы заземления? Достаточно ли подключения станка к «правильной» евросети (ведь она уже содержит заземляющий контакт)?
Чем опасно отсутствие «земли»?
Прежде всего, эксплуатация незаземлённого оборудования представляет опасность для персонала — риск поражения электрическим током. Существует масса случаев, когда на корпусе оборудования может присутствовать электрический заряд. Тогда даже случайное касание лазерного станка с ЧПУ может привести к шоковому удару (возможно и не смертельному, но крайне неприятному!). Вторым нежелательным следствием наличия «корпусных токов» является электромагнитные помехи и наводки. Следует помнить, что лазерные станки с ЧПУ должны работать в тесной «связке» с персональным компьютером. Посредством ПК станок в режиме «реального времени» получает задание на обработку. Следовательно, наводки на информационный кабель (который не имеет должного защитного экранирования) могут вызывать ухудшения качества обработки — вплоть до появления брака и полностью испорченных заготовок. Необходимо также учесть, что стационарный ПК в свою очередь нуждается в заземлении. А если его нет, то «корпусной заряд» на станке плюс аналогичный паразитный потенциал на корпусе компьютера (исключая ноутбук) представляют тройную опасность! (для персонала, в плане генерирования помех и риске сгорания USB-портов или прочих электронных компонентов).
Ещё одним неприятным следствием наличия электропомех может являться «пропуск шагов» приводными электродвигателями портала излучателя. Поскольку лазерные станки с ЧПУ отличаются повышенной точностью обработки (требующей, в том числе, наличия прецизионной механической части), даже малейшие наводки на шаговые электродвигатели (которые никак не экранированы от помех) приводят к нарушению точности позиционирования лазерной головки. В таком случае достижение заявленных характеристик лазерного оборудование будет невозможно. Даже для абсолютно исправного лазерного станка с ЧПУ!
Зануление вместо заземления?
При установке лазерного оборудования в офисном здании (особенно многоэтажном) бывает проблемно организовать полноценную «землю» (т. е. протянуть отдельный провод достаточно большого сечения, соединённый со сварным «треугольником» прутков, надёжно вкопанных в грунт вне здания). В этом случае из положения часто выходят, соединив «землю» станка с нулевым проводом электросети. Подобный способ встречается очень часто — не только со станочным оборудованием. Вся «евротехника» в старых квартирах (с двухпроводной электросетью без отдельно «земли») по сути заземлена неправильно.
При этом зануление вместо полноценного заземления очень опасно! Во-первых, если перепутать фазу и ноль (просто воткнуть вилку в розетку «вверх-ногами») корпус станка может оказаться соединённым не с нулевым проводом электросети, а с фазным. И на корпусе лазерного станка окажется потенциал в 220 В! В таком случае всякое отсутствие заземления будет лучше, чем подобная кустарная схема!
Честная «евросеть»
Под «евросетью» (не путать с компанией!) принято понимать трёхпроводную схему электропроводки с фазовым и нулевым проводами, а также отдельным проводом для заземления. Лазерные станки с ЧПУ, как правило, имеют выведенное заземление электротехнической части именно на провод розетки. Однако при этом на корпусе лазерного станка имеется дополнительный вывод заземления. Что в таком случае с чем соединять?
Начать следует с выяснения «честности» заземления трёхпроводной электросети бытового помещения. При наличии «честной земли» нулевой провод (третий контакт евророзетки) соединяется отдельным проводом с хорошо заземлённым контуром (металлической трубой или «треугольником», как описано выше, одним словом, со специально организованным заземляющим контуром всего здания).
Однако трёхпроводная схема может иметь и «нечестное» заземление. Это когда контур заземления просто соединяется с нулевым проводом. В принципе «нечестным заземлением» будет любое подключение евровилки в двухштырьковую электророзетку старого здания (с двухпроводной проводкой). При этом нет никаких гарантий, что контур заземления соединён с нулём, а не фазой (как рассматривалось в разделе «зануление»).
Применительно к лазерному станку: если вы абсолютно уверены, что здание оборудовано современной трёхпроводной «европроводкой», то для надёжного заземления лазерного станка достаточно лишь воткнуть его евровилку в электророзетку. В этом случае отдельный вывод заземляющего провода станка можно и не использовать (оставить свободным).
Если же офисное здание оборудовано старой, двухпроводной элеткросистемой (или есть подозрение на «нечестную землю»), то лучше перестраховаться и организовать отдельный заземляющий контур с которым соединить штатный вывод «земли» станка.
Советы по экранированию и заземлению в промышленной автоматизации
- Следуйте за нами |
- ДОМ
- ПРОДАЖИ
- О СМАР
- ОТНОШЕНИЯ С ИНВЕСТОРАМИ
- СВЯЗАТЬСЯ С НАМИ
- Система302
- ОТРАСЛЕВЫЕ РЕШЕНИЯ
- НЕФТЯНОЙ ГАЗ
- САХАР
- ЭТАНОЛ
- ХИМИЧЕСКАЯ Е НЕФТЕХИМИЧЕСКАЯ
- ДОБЫЧА ПОЛЕЗНЫХ ИСКОПАЕМЫХ
- ЦЕЛЛЮЛОЗНО-БУМАГА
- ЕДА И НАПИТКИ
- ВОДА И СТОЧНЫЕ ВОДЫ
Лучшее соотношение цены и качества ручной заземлитель — Выгодные предложения на ручное заземляющее устройство от мировых продавцов ручных заземлителей
Отличные новости !!! Вы попали в нужное место для ручного заземлителя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок и небольших независимых продавцов со скидками, которые предлагают быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот надежный заземлитель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели ручной заземлитель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в ручном заземляющем устройстве и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести Ручной заземлитель по самой выгодной цене.
Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Audio Assault |
Обтекаемый графический интерфейс Grind Machine II помещает все элементы управления на одном экране под рукой.Это поможет вам сосредоточиться на выборе правильного тона и не потеряться в море вариантов.
Интуитивно понятная компоновка имитирует привычный рабочий процесс большинства гитарных усилителей,
делает Grind Machine II простым в использовании прямо из коробки.
Секция ввода
Входная секция включает шумоподавитель и блок обхода предусилителя.
- Включенный Gate имеет порог по умолчанию -150 дБфс, но может достигать и 0 дБфс, чтобы удовлетворить все ваши творческие потребности в стробировании.
- Переключатель PRE обходит секцию предусилителя, позволяя использовать секцию кабины Grind Machine II. Это позволяет вам использовать Grind Machine в качестве ИК-загрузчика, позволяя вам воспользоваться преимуществами нашего патентованного Impact Engine с любым симулятором усилителя, который вы хотите использовать!
- Переключатель TIGHT включает цепь усилителя, сжимая нижний предел и сглаживая высокий коэффициент усиления.
Предусилители
- Grind Machine II предлагает широкий выбор вкусов усилителей с высоким коэффициентом усиления! имитирует легендарный выбор американского хай-гейна.
- Acutronix — это чистый звук предусилителя оригинальной конструкции, который естественным образом сжимается при более высоких настройках усиления, сохраняя при этом чистый звук.
- Ak-45 — это предусилитель с высоким коэффициентом усиления оригинальной конструкции, который может увести вас вниз по Rocky Mountain Way прямо к Highway To Hell!
- Bassmaster основан на легендарном басовом усилителе, принятом гитаристами в 60-х годах.Этот же усилитель вдохновил Джима Маршалла на создание усилителя JTM45.
- BRT 880 основан на усилителе, который можно считать не чем иным, как Rock Royalty.
- Butterton — это предусилитель с высоким коэффициентом усиления оригинальной конструкции, обеспечивающий маслянистые средние частоты, которые идеально подходят для заполнения микса!
Шкафы
Grind Machine II поставляется с 15 настраиваемыми ИК-модулями в расширяемой ИК-секции!- Свободный выбор кабин
- Добавить свои кабины в папку IR Кабины
- , загруженные в Grind Machine II, могут получить выгоду от нашей запатентованной системы управления Impact, которая имитирует микродинамический отклик динамика!
- «Воздействие» контролирует количество имитируемых движений динамика.Zero не моделирует движение, а 100% имитирует динамическое движение чрезвычайно громкого динамика.
- Переключатель в кабине полностью обходит кабину погрузчика и ударную секцию, позволяя использовать любой ИК-загрузчик с предусилителями Grind Machine II!
Производитель станков | Новости производства Индии
- Главная
- Истории +
- Изготовитель станка
- Молодой производитель
- Сделано в Индии
- Стартапов
- Совершенство производства
- Последние +
- Новости
- Инновации
- Проектов
- Вакансий
- Журнал
- Политики и правила
- События +
- Вебинар
- Ожидается
- Прошлое
- Показать отчеты
- КОТЕЛЬ INDIA
- IPTEX-GRINDEX
- HANNOVER MESSE
- IMTEX
- IMTOS
- ИНЖИМАШ
- МОЛОЧНАЯ ЭКСПО
- ММЦ
- Истории успеха
- Технологии
- ресурсов +
- Объявить
- Редактирование контента
- Подписаться
- Около
- Свяжитесь с нами
- Политика конфиденциальности
- Журнал +
- Печать
- Цифровой
- Эксперт домена
- #IndustryFightsCorona
- #Battleityoung
- Возможности +
- Люди
- Рынок
- Менеджмент
- Молодой производитель
- Сделано в Индии
- Стартапов
- Высокое качество производства
- Последние +
- Новости
- Инновации
- Примеры из практики
- Технологии
- Проектов
- Вакансий
- Журнал
- Политики и правила
- События +
- Вебинар
- Ожидается
- Прошлое
- Показать отчеты
- Премиум +
- КОТЕЛЬ ИНДИЯ
