Зажимы для проводки. Зажимы для проводов: виды, особенности применения и правила соединения

Достоинства и недостатки применения клеммников

Принято выделять следующие достоинства применения клеммников с целью соединения проводов:

• Отсутствие необходимости в использовании доп. Оборудования.
• Отсутствие требований к навыкам. Лёгкость и быстрота установки.
• Возможность многократного применения (не относится к самозажимным клеммникам).
• Относительно низкая цена.

К недостаткам относят:

Не желательно использовать с проводами из алюминия. В противном случае присутствует необходимость в проведении регулярных проверок и подтягивания. Данные мероприятия снизят риск нагрева контакта.

Не желательно применять зажим без прижимной пластины для соединения многожильных электропроводов. Иначе в обязательном порядке надо провести пайку концов или окольцевать их.

Виды соединения проводов

Блоки клеммных зажимов представляют собой приспособления с двумя и более металлическими контактами, оснащёнными узлами крепежа проводов.

Типы клеммных зажимов

Существуют четыре основных типа клеммных зажимов:

Самозажимный тип. Такие клеммники обладают пружинным механизмом. Два провода соединяются посредством защёлкивания пружины. Выпускаются и изделия с автофиксацией.

Винтовой тип. В подобных приспособлениях надёжность соединения обеспечивается за счёт определённого давления, оказываемого на них механизмом с винтовым зажимом.

Соединительный изолирующий клеммник (СИЗ).

Скрутка. Хотя ПЭУ она не рекомендуется, вполне допустимо спаять или сварить скрученные электропровода.

Способ соединения проводов

Также клеммные зажимы могут различаться по способу соединения проводов. Наиболее распространёнными считаются изделия:

• Проходные. Проходной клеммный зажим используется для фиксации электропроводов, подходящих с различных сторон.
• Барьерные. Оснащены перемычками и винтами, помещёнными в диэлектрический корпус.
• Разъёмные. С одной стороны таких конструкций находятся разъёмы, а с другой – клеммное соединение.
• Кольцевые. Их особенность – односторонняя фиксация жил.

Для изготовления корпусов клеммных зажимов применяется диэлектрический материал, а контакты делают медными или используют различные металлические сплавы. В конструкции отдельных изделий можно встретить металлические пластины. Самым высоким качеством обладают луженые контакты.

Какие клеммные зажимы лучше выбрать, зависит от конкретной ситуации и типа провода.

Особенности разных разновидностей клеммников

Рассмотрим самые популярные виды данных электротехнических изделий.

Зажим винтового типа

Он имеет достаточно простую и надёжную конструкцию. Применяется в бытовой проводке и большинстве электрических приборов.

Внутренняя перемычка обычно изготавливается из меди или латуни. Исключение – аккумуляторный клеммник. Его производят из свинца.

Пружинный клеммник

Его назначение – соединение кабельных жил, максимальное допустимое значение силы тока которых 24А. Пружинные клеммные зажимы могут выдержать нагрузку до 5000В.

Их преимуществом является возможность одновременного обжатия восьми клемм, что значительно облегчает устройство проводки. Фиксация провода может быть как механической, так и автоматической.

СИЗ-колпачки

Другое название – изолирующий клеммный зажим. Как видно на фото клеммных зажимов, внешне он имеет вид пластикового колпачка.

Полимер, из которого его изготавливают, отличает высокая термостойкость и устойчивость к возгоранию. Такого типа изделие обеспечивает надёжный контакт и может выдержать нагрузку до 600В.

Требования к клеммным зажимам

К клеммникам предъявляются следующие требования – они должны:

• быть доступными для проведения ремонтных работ и профилактического осмотра;
• быть прочными и надёжными;
• иметь стабильные параметры в течение всего времени эксплуатации.

Кроме того, сопротивление винтовых или безвинтовых зажимов не должно превышать сопротивления проводника больше, чем в 1,2 раза.

Советы по соединению кабелей и проводов

На качество контакта влияет не только качественные характеристики используемых клеммных зажимов, но и то, насколько грамотно осуществлена подготовка проводов:

• провода следует зачищать особым инструментом, чтобы не допустить повреждения жилы;
• в обязательном порядке нужно убрать оксидную плёнку, находящуюся на поверхности провода;
• если вам необходимо обжать многожильные провода, подбору гильзы нужно уделить особое внимание;
• заведение провода в клемму должно осуществляться до начала изоляции;
• обязательность проверки качества контакта путём попытки вытянуть провода из зажима;
• клеммные зажимы должны располагаться в распределительной коробке на максимальном расстоянии, чтобы исключить короткое замыкание;
• чтобы было удобно монтировать и чтобы исключить нагрузку механического характера на зажим, провод надо брать с запасом.

Фото клеммных зажимов

порядок соединения проводов и сфера применения

На чтение 7 мин Просмотров 345 Опубликовано 06.08.2019 Обновлено 15.07.2019

Электротехнические работы, которые связаны с кабелями, сопровождаются необходимостью ремонта, монтажа, обслуживания. Во всех этих процессах используются разные специальные приспособления, в числе которых зажимы. Они позволяют нарастить провод, если не хватает метров или если нужно менять вышедший из строя участок. Также они применяются для временного подключения к тестерам, осциллографам и другим приборам. Существует большое количество видов зажимов, каждый из которых обладает своими характеристиками, достоинствами и способом подключения.

Самые распространенные виды электрических зажимов

В магазинах электротехнической продукции можно найти широкий ассортимент различных зажимов. Они отличаются по материалу (металлический, пластиковый, пластмассовый), предназначению, способу фиксации, месту установки (улица, помещение). Все типы описать невозможно, но есть ряд моделей, которые используются чаще всего. Применение конкретного вида зажимных механизмов зависит от характеристик электросети, параметров соединений, условий эксплуатации и других важных критериев.

Простые клеммы с винтом

Винтовые зажимы для проводов позволяют выполнить соединение без нарушения структуры кабеля. Клемма надежно фиксирует провода даже из разных сплавов, таких как медь и алюминий.

Конструкция приспособления представляет собой канал из металла (бронза, латунь) небольшой длины с малым диаметром. На канале есть два отверстия с резьбой для установки фиксирующих винтов. Обычно в быту используются винты одноходовые на полиэтиленовой основе или из пластика. Соединение двух отрезков производится путем установки концевых частей в канал с двух сторон, после чего производится фиксация винтами.

Можно найти различную конфигурацию зажимов в зависимости от параметров монтажа. К ним относятся:

• диаметр проводов;
• класс изоляции;
• количество контактных точек;
• токовые характеристики.

Клеммы с винтом подходят для любых технических условий, распространенных в бытовом секторе.

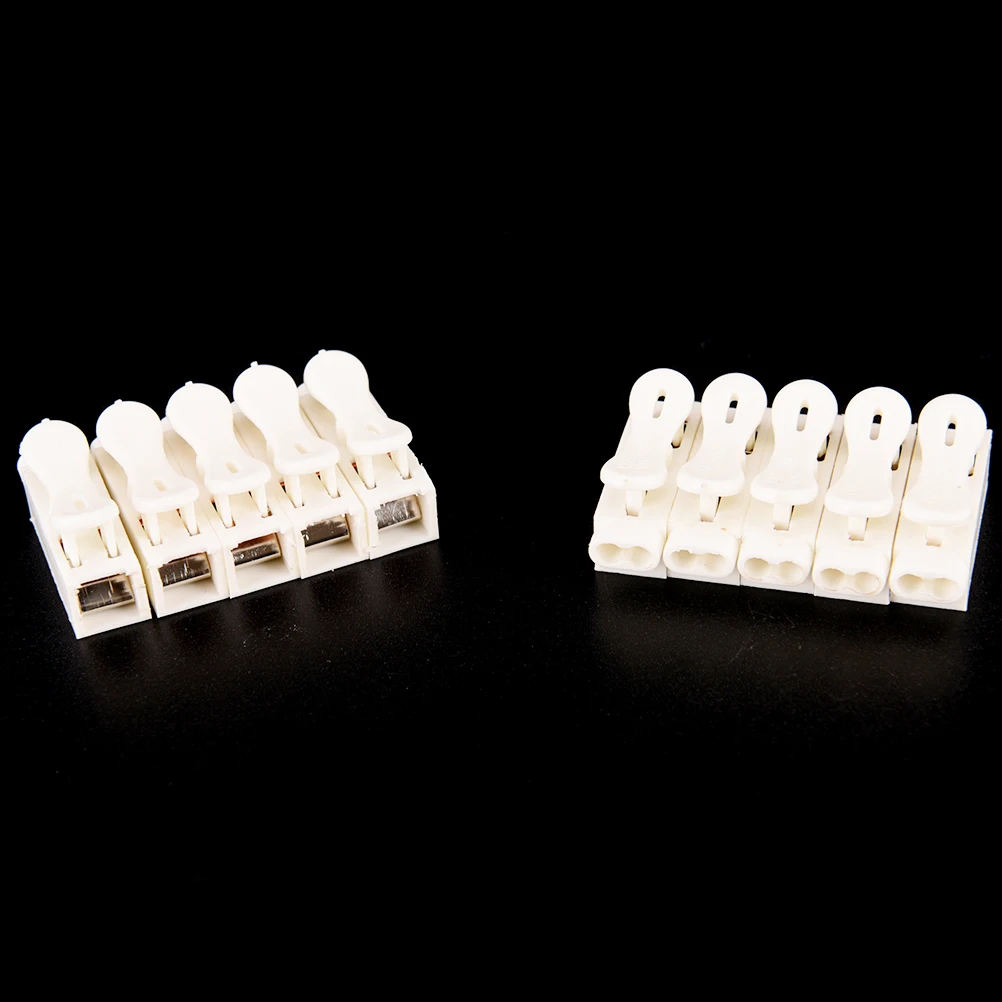

Самоподтягивающие и рычажные зажимные конструкции

Такие механизмы отличаются повышенным удобством пользования. Для работы с самоподтягивающими одноразовыми зажимами достаточно вставить зачищенный конец провода в отверстие до упора.

Пластинчатые зажимы для подключения проводника имеют внутри пружину, которая не дает проводнику ускользнуть. При прокладке внутрь кабеля пластина поджимается жилой и блокирует провод. Чтобы вытащить при необходимости провод, потребуется отжать пластину через отверстие во втором ряду при помощи отвертки. Этот тип зажимных устройств способен выдержать 3-4 повторных соединения.

Более удобной считается конфигурация, где вместо винтов используются рычаги. Провод поднимается при помощи пластины, которую фиксирует рычаг. Для работы такого устройства достаточно поднять рычаг, вставить в канал кабель и опустить механизм до щелчка. Для вытаскивания провода выполняется обратная процедура.

Соединительные изолирующие зажимы

Зажимы спиральные для проводов используются для соединения небольших по диаметру проводников. Несколько проводов зачищаются, формируются в группу и накрываются изолирующим механизмом до упора. Для надежной фиксации колпачок следует несколько раз повернуть. Стягивание нескольких жил производится за счет конической спирали. При накручивании колпачка группа кабелей затягивается в единый узел.

Используются колпачковые соединители из пластика для электропроводки небольшой мощности. Также такие зажимы применяют при монтаже электросетей внутри дома.

Разновидности колпачков:

• без упорных выступов;
• с упорными выступами.

Второй вид применяется для проводов с большим диаметром.

Прокалывающий зажимный механизм

Электролинии мощностью до 1 кВт используют прокалывающие зажимы. Они позволяют соединять отрезки с сечением 1,5-10 кв.мм на ответвительных линиях и с площадью 16-95 кв.мм. на магистральных.

Конструктивно они представляют собой металлический обхват, который покрыт изоляцией. Он сжимается при помощи упорного болта. На обхватывающей пластине нанесены металлические зубцы, которые прокалывают изоляцию и впиваются в сам проводник, надежно его фиксируя.

К преимуществам прокола электрического для кабеля можно отнести возможность отказа от операции по удалению изоляционного слоя. Также при работе с зажимом не требуется отключение электроэнергии на линии. Создается герметизация высокого уровня по отношению к атмосферным влияниям, таким как ультрафиолетовое излучение, влага.

Прокалывающие механизмы для СИП

С помощью таких механизмов можно осуществить подключение СИП к голому проводу без траты времени на зачистку изоляции. Выполняются из армированного стекловолокна и полимеров.

Есть два варианта зажимов для СИП:

• с одним болтом;
• с двумя болтами.

Первый способ также носит название голый СИП. Подходит для подсоединения неизолированных проводов на СИП.

Второй метод с двумя болтами применяется в подключении на главных магистралях. Корпус производится из стеклоармированного полимера.

Зажим между гайкой и болтом

Простой и надежный способ фиксации с помощью болтовых зажимных приборов активно применяется на силовых сетях.

Для соединения потребуются следующие детали:

• болт соответствующего диаметра;
• гайка;
• шайбы;
• контргайка.

Таким методом можно даже соединять проводники из разных материалов.

Зажимы другого предназначения

Кроме механизмов, которые применяются для соединения электрических проводников, есть модели под другие задачи. К ним относятся зажимы под крепление подвесов, под тестовые задания, типа «крокодил» и другие.

Зажимы анкерного типа под крепление

Такая конструкция используется для крепления кабелей с сечением от 2 до 25 кв.мм. Может соединять от двух до четырех проводов. Состоит коробка с зажимами для кабелей и проводов из корпуса из полимерного материала, у которого имеется саморегулируемый зажимной механизм.

Это устройство не используется для соединения проводов. Оно предназначено именно для монтажа – крепления в подвешенном состоянии. Есть разные конфигурации анкерных зажимов для проводов сип. К ним относятся:

• модели под самонесущие системы;
• модели под изолированную нейтраль.

Сами механизмы используются легко. Для крепления есть открывающаяся дуга, на которую можно устанавливать кронштейны, крюки и другие приспособления, которые затем будут крепиться на теле зажима электропроводов.

Зажимы для тестовых задач

Есть множество задач в электронике и электротехнике, при которых нужны зажимы для тестового использования. Это может быть проверка работоспособности устройства с помощью тестера, измерение уровня тока или напряжения или временное подключение к источнику питания. Для таких работ подходят раздвижные или нажимные конструкции с шипами, которые называются «крокодилы». Они выполняются из металла и покрываются ПВХ изолятором. Зубчатая часть должна быть открытой.

Зажимы для тестовых работ можно разделить на две больших группы – для высоковольтной и низковольтной электроники. Их отличие заключается в разных граничных условиях по току и напряжению. При работе важно не перепутать типы тестовых зажимных механизмов, чтобы не вывести из строя устройство.

Правильное соединение кабелей

Правильность процедуры соединения кабелей с помощью зажимных механизмов гарантирует качественный, безопасный и стабильный контакт. Чтобы корректно соединить две жилы, нужно следовать приведенному алгоритму.

Пошаговая инструкция по соединению кабелей:

• Выведение рабочих проводников к месту контакта.
• Отключение сети, вытаскивание прибора из розетки, если наращивается провод на бытовой технике.
• Снятие изоляции на участке ввода в зажим. Зачистить концы можно с помощью ножика или используя специальный инструмент. Последний вариант предпочтительнее, так как профессиональное оборудование не повредит тонкие жилы. Зачистка производится до появления характерного блеска провода.
• Установка неизолированных частей кабеля внутрь гильзы зажима.
• Закрепление соответствующим способом. Это могут быть проколы электрические, стягивание, сдавливание и другие виды фиксации.

Если есть необходимость, можно дополнительно заизолировать место контакта.

Обычно работа по соединению проводов с использованием разных приспособлений осуществляется в распределительных коробках, поэтому нужно соблюдать технику безопасности.

разновидности конструкции для соединения электрических проводников, их плюсы и минусы

Те люди, которые самостоятельно ремонтируют домашнюю электрическую проводку, вынуждены постоянно сталкиваться с таким термином, как соединение проводников. Для этого сегодня есть множество различных методов. Вне зависимости от того, идет речь о капитальном ремонте сети или подсоединении нового элемента, коммутация должна быть прочной. Прежде всего, следует разобраться, что надежнее и выгоднее — применение зажимов для проводов или использование пайки.

Способы коммутации проводов

Соединение проводников можно проводить различными способами. Некоторые из них:

1. Использование клеммников — такой метод довольно прочный и надежный.
2. Опрессовка при помощи гильз. В этом случае необходимо знание азов технологии. Коммутация получается прочной, однако требуется использование специального инструмента.
3. Болтовое соединение — с ним может легко справиться даже начинающий мастер. Подобный метод применяется в сложных ситуациях, например, когда нужно перейти от алюминиевого проводника к медному.
4. Сварка — самый надежный способ. С его помощью обеспечивается прочность соединения, но требуются определенные навыки и присутствие сварочного аппарата.
5. Пайка — подобный метод актуально использовать, если проводники будут нагреваться до температуры не более 65 градусов.
6. Различные пружинные зажимы — простые в монтаже, обеспечивают надежную коммутацию при соблюдении эксплуатационных условий.

При выборе конкретного способа соединения нужно учитывать ряд факторов — материал, из которого изготовлен проводник, тип изоляционной оболочки, условия эксплуатации, сечение провода, количество его жил и так далее.

Использование сварки

При коммутации проводов при помощи сварки их сначала скручивают, а концы заваривают. В результате получается металлический шарик, обеспечивающий прочную фиксацию при любых условиях. Следует отметить, что метод надежен не только по электрическим, но и механическим характеристикам. Дело в том, что в процессе расплавления металла образуется монолит, поэтому не представляется возможным вычленить отдельный провод.

Существенным минусом является то, что крепление получается полностью неразъемным. Если потребуется что-то заменить, единственным вариантом будет отрезать сваренные детали и переделать работу. Именно поэтому при использовании подобного метода оставляют запас проводников на случай, если понадобятся переделки.

Кроме того, требуется использование сварочного аппарата, который имеется далеко не в каждом доме. Опыт проведения подобных работ также немаловажен, ведь новичок не сможет справиться с поставленной задачей. Это довольно длительный процесс, отнимающий время и силы. Среди специалистов подобный способ практикуется очень редко, только при крайней необходимости. Когда соединение остывает, его изолируют. Для этого применяется изоляционная лента или термоусадочные трубки.

Метод опрессовки

При использовании такого типа объединения проводов, как опрессовка, используется специальная гильза, которая может быть сделана из меди или алюминия. Ее подбирают, опираясь на размеры скрутки. Материал, из которого сделано изделие и проводники, должен совпадать. Сначала провода необходимо оголить от изоляции и хорошо зачистить, а затем скрутить. После этого надевается гильза, которая затем зажимается при помощи специальных клещей.

Существует несколько типов гильз и клещей. Для каждого из них характерны определенные условия использования. Основным фактором является число проводников, которые можно поместить в одну гильзу. Размещать жилы нужно по определенным правилам, затем измерить полученный жгут и подогнать его под конкретные требования. Это довольно сложное занятие, подобный метод в основном используют квалифицированные специалисты.

Клеммные колодки

Одним из наиболее простых, но в то же время надежных методов коммутации является использование клеммников. Существует множество таких устройств, но в основном востребовано винтовое соединение. На сегодняшний день можно приобрести различные устройства, подбирать которые необходимо в соответствии с размерами проводов.

Клеммник представляет собой конструкцию в пластмассовом корпусе. В него впаяны гнезда или пластинки из металла. Внутрь вставляют оголенную жилу, а затем зажимают при помощи винта. После этого нужно убедиться, что фиксация надежная. Для этого достаточно подергать проводник. В силу того, что места совмещения остаются оголенными, клеммные колодки допустимо использовать только в помещениях с нормальными показателями влажности.

Подобный метод имеет определенные недостатки — ввиду пластичности различных металлов (особенно если речь идет об алюминии), полученные контакты со временем слабеют. Это может стать причиной чрезмерного нагрева и окисления. Чтобы не допустить этого, нужно периодически подтягивать винты в клеммах.

Основные преимущества заключаются в простой и быстрой группировке проводов, а также низкой стоимости изделий. Кроме того, процесс не требует специальных знаний и навыков. Существенным плюсом считается то, что подобным способом можно легко соединить проводники различных диаметров и материалов (медь и алюминий). Это обусловлено тем, что прямой контакт между металлами отсутствует.

Применение пайки

Прежде всего, необходимо учитывать технологию пайки. Для изготовления качественного соединения провода следует очистить от изоляции и оксидной пленки, затем скрутить и залудить. Сначала проводники прогревают при помощи паяльника, приложив их к канифоли. Последняя должна полностью покрыть обрабатываемые металлические элементы. После этого залуженные детали скручиваются пальцами, а затем пассатижами. Если нет возможности провести процедуру лужения, можно воспользоваться флюсом для пайки. Им необходимо хорошо обработать детали после скрутки.

Затем можно приступать к самой пайке — сначала нужно разогретым паяльником обработать проводники, до кипения флюса. Далее следует понемногу наносить припой, который под действием температур будет заполнять промежутки в местах скрутки, обеспечивая прочную фиксацию. Когда детали хорошо остынут, нужно удалить остатки флюса. Для этого достаточно промыть место пайки мыльным раствором. Это необходимо для того, чтобы минимизировать риск окисления проводов. Затем место фиксации тщательно просушивают и обрабатывают изолентой или термотрубками.

Важно учитывать все плюсы и минусы. В системах, функционирующих под действием слабого тока, пайка является лучшим методом коммутации. Однако при прокладке проводки в помещениях ее использовать нежелательно. Это обусловлено тем, что для припоя характерны небольшие температуры плавления. Если через системы проходит большой ток, припой со временем будет плавиться и испаряться. С каждым разом контакт будет ослабевать и греться. Если вовремя не обнаружить подобную проблему, это может привести к пожару.

Еще одним минусом считается небольшая механическая прочность. Проблемы опять же заключаются в припое — он мягкий. Если необходимо объединить вместе много жестких электропроводов, в процессе упаковки они будут вываливаться из пайки. Это обусловлено воздействием силы упругости. Именно поэтому при проведении электропроводки такой метод не советуют использовать специалисты.

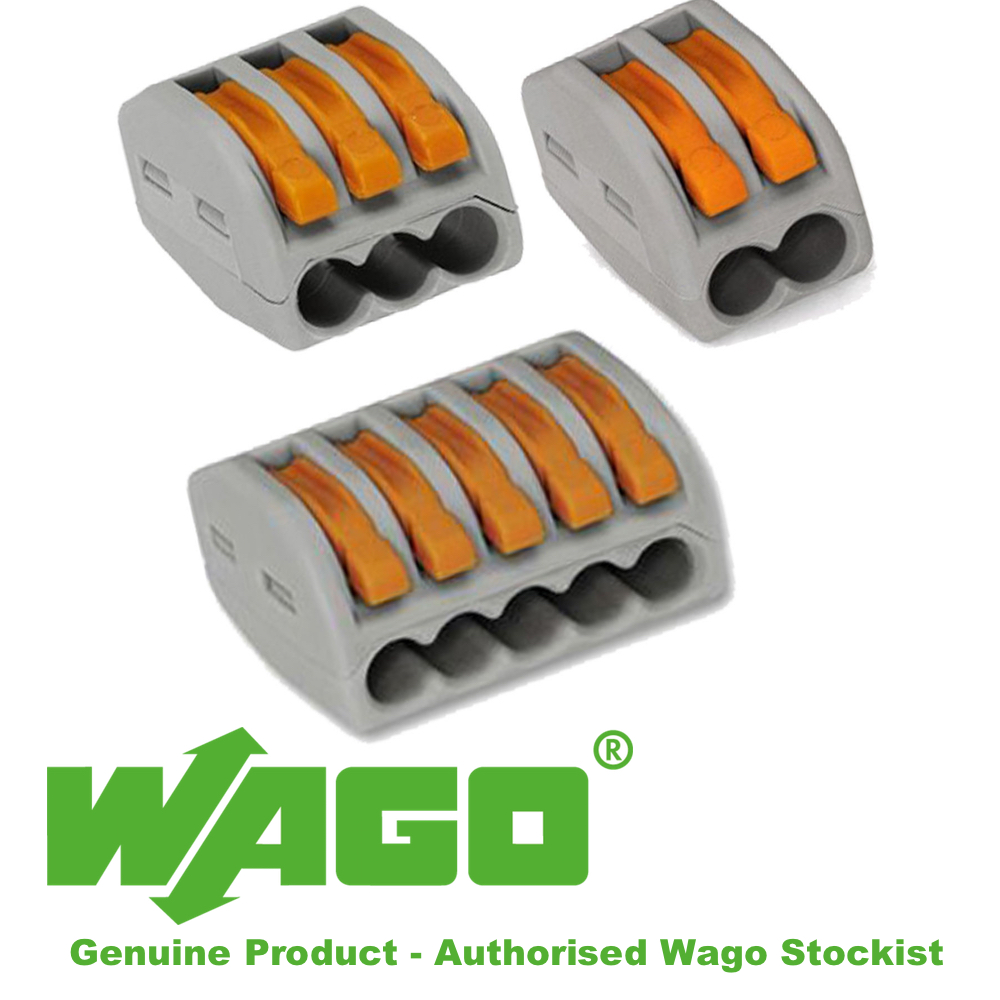

Пружинные конструкции Wago

Подобные электрические зажимы появились на рынке не так давно и произвели фурор — они просты и удобны в использовании, но коммутация получается очень прочной. Производители дают определенные рекомендации по применению продукции:

1. Для работы с одножильными и многожильными элементами, сечение которых колеблется от 0,5 мм² до 4 мм² желательно использовать Wago.
2. При работе с многожильным деталями небольшого сечения 0,08 мм²-3,5 мм² применяются изделия CAGE CLAMP.

Внутри зажимов имеется пластина из металла, которая обеспечивает необходимую степень контакта. Основные параметры и формы пластинок долго разрабатывались и подвергались тщательному тестированию. Со всевозможными тестами продукция отлично справилась. Эта компания имеет широкий ассортимент товара, но при прокладке электропроводки можно использовать разъемные конструкции 222 и неразъемные детали 273 и 773.

Пружинные клипсы для соединения проводов Wago под маркировкой 222 могут иметь от 2 до 5 площадок с фиксаторами в форме флажков. Перед началом работ последние устанавливают в вертикальное положение, внутрь вставляют до упора очищенные жилы, а затем флажок переводят в горизонтальное положение. На этом работы считаются законченными.

Огромным преимуществом является тот факт, что в любой момент можно внести необходимые коррективы. Для этого нужно поднять флажок и вытянуть проводник. Использовать подобные конструкции можно для коммутации медных или алюминиевых элементов с количеством жил от двух до пяти. Электропровода могут быть не только многожильными, но и жесткими.

Существует еще один вид зажимов, работа с которыми занимает считаные секунды — неразъемные конструкции. Достаточно только вставить защищенную жилу в нужное гнездо. Внутри находится специальная пружина, прочно фиксирующая соединяемый элемент с пластиной. Чтобы контакт был лучше, необходимо тщательно проводить зачистку от оксидной пленки. Для предотвращения окисления в будущем компания выпустила специальную контактную пасту, которую нужно нанести внутрь зажима.

В этом случае предварительная зачистка не требуется, так как вещество самостоятельно может бороться с окислением. Следует отметить, что изготовители говорят о возможности достать проводник из зажима, если это требуется. Для этого необходимо одной рукой удерживать жилу, а другой — клеммник и проводить вращательные движения с небольшим диапазоном.

Колпачки СИЗ и болтовое соединение

Соединительные изолирующие зажимы (СИЗ) являются очень удобными в эксплуатации устройствами. Они имеют корпус из пластмассы, внутри которого находится пружина конической формы. Очищенные от слоя изоляции проводники вставляют в колпачок, затем прокручивают последний несколько раз.

Подобные элементы производят многие фирмы. Они ориентированы на разные сечения и количество коммутируемых элементов. Чтобы правильно определиться, какая деталь подойдет для конкретной ситуации, нужно руководствоваться маркировкой продукции. Первая цифра после буквенного обозначения свидетельствует о типе корпуса:

• «1» — указывает, что корпус выполнен в виде конуса, на котором могут располагаться специальные канавки. Это нужно для лучшего захвата деталей.
• «2» — свидетельствует о том, что на основе имеются специальные выступы, которые нужны для удобства фиксации в руке.

Еще один вариант коммутации проводников осуществляется при помощи болтов (диаметр не имеет значения). Кроме того, потребуется три шайбы и гайка подходящего диаметра. Подобный способ реализуется быстро и служит достаточно долго.

В первую очередь жилы следует зачистить от изоляционного слоя, а затем сформировать петлю, размер которой должен соответствовать диаметру болта. Для упрощения задачи проводник можно обернуть вокруг детали и закрутить. Элементы надеваются на болт в такой последовательности:

• шайба;
• первый провод;
• шайба;
• второй провод;
• шайба;
• гайка.

Последнюю нужно хорошо затянуть вручную, а затем при помощи инструмента. Подобный способ нередко применяется для группировки электропроводников различных диаметров или материалов.

На сегодняшний день существует множество различных деталей, которые используются для фиксации проводников в единую конструкцию. Безусловно, каждое изделие имеет свои преимущества и недостатки. Прежде всего, при выборе необходимо руководствоваться соображениями прочности и безопасности конструкции.

Зажимы для проводов СИП по выгодной цене

Чтобы организовать отводы от линий электропередач обычно используют самонесущие изолированные кабели, которые удобно монтировать с применением специальных прокалывающих клемм для проводов СИП. Можно выделить два их основных вида: ответвительные и соединительные зажимы для проводов СИП. Первые соединяют изделия с разными сечениями, к примеру, в ситуациях, когда нужно провести ответвления к разным пользователям или для включения освещения на улицах, последние – те, сечение которых одинаково.

Качественные клеммы для проводов СИП

В чем их преимущество? В первую очередь, эти устройства надежны, помогают быстро осуществить монтаж, позволяют эксплуатировать готовое ответвление в течение долгого времени.

ООО «АВ-ТЕЛЕКОМ», производитель кабельной продукции, предлагает своим заказчикам большой выбор фиксаторов – для выполнения любых монтажных работ.

В каталоге компании: соединительные, поддерживающие, ответвительные, анкерные зажимы для проводов СИП. Выполненные из высокопрочных полимеров, они отличаются высокой стойкостью к ультрафиолету и полной герметичностью: влага внутрь не проникнет.

Чем они отличаются друг от друга?

• Анкерные: под анкерами подразумевают рабочее пространство между воздушными линиями передачи электроэнергии, выполненное самонесущими кабелями, при установке таких фиксирующих девайсов несущая жила не выделяется.
• Устройства с одним болтом, которые также называют зажим СИП голый провод, нужны для выведения проводки без изоляции на изолированный кабель.
• Фиксатор с двумя болтами отводит неизолированную проводку по направлению к основной магистрали.

Где купить

Приобрести зажимы для соединения проводов СИП вы всегда можете на сайте ООО «АВ-ТЕЛЕКОМ»: у нас доступные цены, качественная продукция и большой выбор необходимых фиксаторов. Заказать необходимую продукцию и уточнить ее характеристики вы можете у менеджеров компании по телефону или электронной почте.

Соединительные изолирующие зажимы

Вопрос

Допускается ли монтаж алюминиевых проводов с помощью СИЗ?

Ответ

Нет. Монтаж скрутками СИЗ предполагает соединение только медных проводов. Соединение медных и алюминиевых проводов в одной скрутке также запрещено. Справедливости ради следует отметить, что два известных мировых производителя имеет в своей линейке по одному размеру, специально предназначенному для монтажа алюминиевых проводов. Однако, конструкция у таких зажимов принципиально иная и, помимо прочего, подразумевает заполнение корпуса анти-оксидантной пастой. На российском рынке представлены СИЗ только для монтажа медных проводов.

Вопрос

Сколько проводов можно монтировать одновременно с помощью СИЗ?

Ответ

Количество проводов не может превышать максимально возможного суммарного сечения, указанного в характеристиках для каждого типоразмера СИЗ. На практике суммарное сечение соединяемых проводов, как правило, меньше максимально возможного суммарного сечения. Вообще, если монтаж происходит без предварительной скрутки проводов при помощи пассатижей, а скручивание происходит непосредственно при вращении и затяжки СИЗ, то оптимальное количество соединяемых медных проводов: 2–3. Максимальное — 4. Все зависит от сечения соединяемых скруткой проводов. Чем большего сечения монтируются провода, тем более трудоемким является монтаж и тем меньшее количество проводов могут быть соединены в скрутке.

Вопрос

Нужно ли делать предварительную скрутку проводов до установки и монтажа СИЗ?

Ответ

Для большинства размеров СИЗ такой необходимости нет. Прежде всего это относится ко всему ряду СИЗ-К (КВТ), которые обладают мощным рычагом в виде специальных уступов («крыльев») облегчающих затяжку и крупных размеров СИЗ (N3, 4, 5).Для монтажа без предварительной скрутки необходимо зачистить провода и расположить их концы близко друг к другу, таким образом, чтобы они образовывали острый угол «пирамиды». После этого следует надеть на них колпачок СИЗ таким образом, чтобы концы жил зашли внутрь конуса пружины и, медленно вращая, закрутить по часовой стрелке до упора. При этом провода скрутятся сами от усилия прикладываемого к корпусу зажима при вращении.
Предварительное закручивание проводов при помощи пассатижей для одножильных проводов является нарушением правильной технологии. Помимо того, что губки пассатижей уродуют жилу, скрутка, сделанная при помощи пассатижей ,никогда не будет иметь форму правильной, туго завитой и равномерной «косички». Дальше, наверняка, потребуется обрезка кончиков поводов. Да и вообще, если скрутка уже сделана «вручную», зачем нужны СИЗ? Можно обмотать соединение изолентой и считать процесс монтажа можно завершённым.

Вопрос

Всегда покупал стандартные СИЗ. В чем отличие новых СИЗ-К?

Ответ

Зачастую монтаж соединительных изолирующих зажимов требует определенной физической подготовки. Усилие, необходимое при затяжке СИЗ тем больше, чем больше сечение монтируемых проводов. Если при работе с проводами сечением 1 или 1.5 мм² монтаж продвигается быстро, то при монтаже силовой розеточной группы с одножильными проводами сечением всего лишь 2.5 мм² скрутка из 3-х проводов покажется на порядок более трудоемкой. А если разводку нужно провести сразу в десятке распределительных коробок — это может стать настоящим испытанием. И здесь на помощь приходят СИЗ-К с их отличной эргономикой и увеличенным рычагом. Отпадает всякая надобность в предварительной скрутке проводов пассатижами и уменьшается время монтажа. Благодаря специальному квадратному профилю зажимной пружины и увеличенному крутящему моменту СИЗ-К качество и надежность такого соединения не вызывает сомнений. Ведь часто дальнейшая закрутка СИЗ невозможна не потому, что не хватает сил, а потому что корпус зажима проскальзывает в руке! Кроме того, СИЗ-К являются более широкодиапазонными по сравнению с бюджетными СИЗ.Это означает, что всего один типоразмер СИЗ-К перекрывает несколько диапазонов бюджетных СИЗ и может заменить их.
А вообще, возьмите один раз в руки желтые и красные СИЗ и СИЗ-К (их диапазоны min/max почти идентичны) и попробуйте соединить 3×2.5 одножильных медных провода. Все вопросы отпадут автоматически, и разница в цене покажется не заслуживающей внимания!

Вопрос

Можно ли монтировать многожильные и одножильные провода в одной скрутке СИЗ?

Ответ

Можно. Монтаж гибких проводов несколько отличается от монтажа одножильных проводов и требует определенных навыков. При соединении гибких тонкопроволочных жил их следует предварительно подкрутить «вручную», чтобы придать соединению форму конуса. Скрутку необходимо делать в том же направлении, в каком будет навинчиваться СИЗ — по часовой стрелке. В случае если отдельные провода или проволочки выступают за пирамидальный контур скрутки можно провести тримминг кончика скрутки при помощи кусачек или кабельных ножниц. После этого соединение можно заводить внутрь корпуса СИЗ и приступать к закручиванию по часовой стрелке.

Вопрос

Нужно ли обматывать изолентой место соединения пластмассового корпуса скрутки с проводами после монтажа СИЗ?

Ответ

Если соединение проводов стационарное и вибрация не предполагается, особой необходимости в такой обмотке нет. Грамотно затянутая скрутка будет держать соединение и без изоленты. В случае если длина снятия изоляции была неправильно рассчитана и оголенная часть проводов выходит из под колпачка, то воспользоваться изолентой имеет смысл. Вообще, обмотка изолентой является скорее дополнительной страховкой фиксации скрутки и делает соединение брызго- и влагозащищенным.

Вопрос

Всегда покупал СИЗ производства «КВТ». Когда был перебой с наличием, перекупился желтыми и красными СИЗ в другом месте. Оказалось, что размеры совсем другие. Есть ли какой-то стандарт?

Ответ

К сожалению, единого общепринятого российского стандарта по СИЗ до сих пор нет. Не было его также и при Советском Союзе, при том, что уже тогда предпринимались попытки производства колпачков со встроенной пружиной по собственным ТУ. Сегодняшняя ситуация на электротехническом рынке России в отношении соединительных изолирующих зажимов (СИЗ) может быть описана одним словом: «хаос». Единственный прогресс, которого удалось достичь — это интегрирование международной системы различия размеров по цветам корпуса (в отличие от зажимов одинакового цвета раннего постсоветского времени). Сейчас на рынке представлены разные производители и импортеры со стандартным цветовым рядом: серый, синий, оранжевый, желтый, красный. Однако на этом сходство и заканчивается. Потому что и габариты, и монтажные размеры, и качество у всех абсолютно разные. Т.е. приобретая СИЗ оранжевого цвета у другого поставщика покупатель не может быть уверен в том, что сможет соединять им провода, которые до этого с успехом монтировал похожим оранжевым зажимом. Соединительные изолирующие зажимы (СИЗ) торговой марки «КВТ» выпускаются по заводскому ТУ и отличаются стабильностью размеров, высоким качеством исполнения и гарантией производителя.

Вопрос

Возможен ли монтаж скруток СИЗ на улице?

Ответ

Соединительные изолирующие зажимы (СИЗ) предназначены для монтажа внутри помещений (в распределительных коробках и электрических щитах). Минимальная степень защиты IP20 не позволяет использовать СИЗ при открытом уличном монтаже.

Вопрос

Какие особенности и преимущества монтажа с помощью кабельных скруток СИЗ?

Ответ

Пожалуй, основной причиной популярности соединительных изолирующих зажимов (СИЗ) является то, что они повторяют традиционную существовавшую в течении столетия технологию скрутки медных проводов и делают монтаж более быстрым и цивилизованным. Основное предназначение СИЗ — это максимально упростить процесс соединения двух или более проводов. Если говорить о преимуществах, то есть смысл сравнить монтаж СИЗ с обычной скруткой, либо опрессовкой проводов.
Можно выделить несколько преимуществ монтажа с помощью СИЗ:
– Сокращение времени монтажа. За то время, которое тратиться на скрутку, пайку и последующую обмотку проводов изолентой или же опрессовку одного соединения специальным инструментом, с помощью СИЗов монтажник может смонтировать до десяти соединений.
– Изоляция соединения. После скрутки, пайки или опрессовки проводов полученные соединения необходимо как-то изолировать. Традиционно это делалось при помощи изоляционной ленты. При монтаже СИЗ прочный и надёжный изолирующий корпус уже присутствует в конструкции. Таким образом, в дополнительных операциях нет необходимости.
– Безопасность и здоровье. При монтаже с использованием СИЗ в отличие от пайки не стоит опасаться паров свинца и возможных травм от работы с паяльником.
– Отсутствие необходимости в специальном инструменте. Вместо набора дополнительных инструментов и аксессуаров можно ограничиться только хорошим стриппером для снятия изоляции и СИЗ.
– Цена вопроса. Минимализм в комплектации монтажного набора не может не сказываться положительно на цене.

Вопрос

Какой срок службы у СИЗ?

Ответ

Правильно подобранный и смонтированный СИЗ, при эксплуатации в нормальном режиме, прослужит столько, сколько будет эксплуатироваться кабель. При этом срок службы зависит от следующих основных факторов:
– Качество самих СИЗ. Если вы хотите, чтобы соединение имело должную механическую прочность, и при демонтаже пружина не выпадала из корпуса вместе со скруткой, тщательно выбирайте поставщика.
– Правильно выбранный СИЗ — это половина успеха. Подбирая размер и тип (с крыльями или без), обратите внимание, на какие сечения он рассчитан и берите «с запасом». Не стоит изобретать велосипед и пытаться вставить в корпус, предназначенный для маленьких сечений провода больших сечений. Ничего кроме ненадёжного соединения или испорченного СИЗ в результате не получится.
– Грамотный монтаж-демонтаж. Если монтаж производится по «правилам»: без формирования предварительной скрутки пассатижами и с медленным вращением корпуса по часовой стрелке до упора, а демонтаж -против часовой стрелки, то СИЗ ответит вам такой же заботой и прослужит долго. При монтаже гибких многожильных проводов следует также рассчитывать силы таким образом, чтобы не переусердствовать и не «свернуть резьбу».

Вопрос

Как правильно выбрать СИЗ?

Ответ

Правильно подобранный и смонтированный СИЗ, при эксплуатации в нормальном режиме, прослужит столько, сколько будет эксплуатироваться кабель. При этом срок службы зависит от следующих основных факторов:
– Приобретайте соединительные изолирующие зажимы только у проверенного поставщика.
– Удостовертесь, что вы собираетесь соединять исключительно медные провода.
– Определите, сколько проводов вы собираетесь соединить, и какое суммарное сечение будет у пучка проводов.
– В зависимости от суммарного сечения монтируемых проводов выберете нужный тип соединителей: СИЗ или СИЗ-К. При этом выбирайте размер «с запасом».

/faq/post_question/282/

Wago зажимы. Новинка! — mn-top.ru

Невозможно себе представить электромонтажные работы без необходимости соединения проводов.
В отличие от скруток или спаек, являющихся, по сути, неразъемными соединениями, клеммники Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство.

Читать подробнее…

Невозможно себе представить электромонтажные работы без необходимости соединения проводов. Раньше для этого использовалась скрутка в лучшем случае дополненная пайкой полученного контакта. Этот способ, который зачастую применяется и сегодня, требует затрат времени и определенного навыка.

Да и само соединение получается неаккуратным и громоздким. Соединение на основе винтовых зажимов избавляет от подобных проблем, но и оно не лишено недостатков. Если винт «недотянуть» или «перетянуть», контакт получается менее надежным.

В первом случае место соединения может нагреваться и даже стать причиной возгорания проводки, а во втором – возникает риск повреждения провода и самой клеммы. Клеммники Wago избавляют от этих и других подобных проблем.

Молодые специалисты часто задаются вопросом купил Wago клеммники как пользоваться ими?

За рубежом наиболее распространены клеммники для соединения проводов фирмы Wago и являются самым применяемым способом соединения проводов. У нас профессиональные электромонтажники о них знают, но применяют с осторожностью.

Многие ошибочно считают, что подобные соединители не создают необходимого контакта, особенно при монтаже проводки большого сечения. Между тем, этот прогрессивный способ соединения, основанный на изолированных пружинных зажимах, обеспечивает соблюдение всех требований по надежности и качеству при электромонтажных работах.

Для чего нужны клеммники WAGO

Всем известно, что при электромонтаже часто возникает необходимость соединить вместе сразу несколько проводов. В этом случае использовать клеммники для соединения проводов является наилучшим решением.

В отличие от скруток или спаек, являющихся, по сути, неразъемными соединениями, клеммники Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Конечно, в особо ответственных случаях можно использовать и пайку, но в большинстве соединений, которые будут работать в нормальных условиях, применения клеммников Wago вполне достаточно.

Как уже упоминалось, работа с клеммами Wago не требует использования дополнительного инструмента. Единственное, что может потребоваться, это специальный инструмент для зачистки от изоляции.

После этого провод просто вставляется в клеммник и фиксируется в нем. Другим важным преимуществом клемм Wago является то, что они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения.

Как известно, соединять, например, медные и алюминиевые проводники с помощью обычной скрутки недопустимо. Кроме прочего, применение клеммников Wago позволяет экономить место в распределительной коробке или щитке, а само соединение получается аккуратным и надежным.

Заказать Wago зажимы можно тут —> Wago

: типы, характеристики, применение

Кабельные зажимы — аксессуары для проводов и кабелей. Они используются для связывания, зажима, зажима, маркировки, направления и защиты проводов и кабелей. Хомуты играют важную роль при монтаже и обслуживании кабельных систем. Кабельные зажимы используются в домостроении, автомобилестроении, такелажном оборудовании и многих других промышленных и производственных объектах. Зажимы доступны в большом количестве типов и размеров.

Типы

Существует четыре распространенных типа кабельных зажимов: U-образный, краевой, параллельный и J-образный.

U-образный — U-образные зажимы также называются прямоугольными зажимами. Опора крепится непосредственно к стальной балке с помощью болтов с резьбой, которые крепятся к плоской или изогнутой верхней части. U-образные зажимы обычно используются, когда необходимо установить кабелепровод (трубы, по которым могут проходить электрические силовые кабели) перпендикулярно балке. Зажимы изогнутого типа, такие как U-образные, не рекомендуются для пучков проводов диаметром более 1 дюйма, поскольку вес проводов может превышать конструктивные возможности зажима.

Edge- Кромочные зажимы могут прикреплять трубы к тонкой кромке стальных балок с помощью губок для плотного зажима трубы. Они хорошо подходят для перпендикулярной установки. При выборе краевого зажима важно учитывать вес, который зажим может выдержать на 100 единиц расстояния. Кредит изображения: Grainger

Parallel- У параллельных зажимов есть две губки: одна удерживает трубку на месте, а другая, более тонкая, прикрепляется к стальной балке. Параллельные зажимы лучше всего использовать, когда кабелепровод проходит параллельно или по длине стальных балок. Изображение предоставлено: Grainger

J-образный крюк — Кабельные зажимы с J-образным крюком имеют уникальную J-образную форму, которая крепится вокруг кабелепровода. С внутренней стороны монтируется трубопровод, а затем верхняя часть зажима с резьбой прикрепляется к стальной балке с помощью гайки или болта.Кабельные зажимы с J-образным крюком можно использовать для параллельного и

для перпендикулярных применений, так как кабелепровод устанавливается непосредственно на балке. Кредит изображения: Panduit

Технические характеристики изделия

Кабельные зажимы часто бывают разных цветов и размеров для различных областей применения. Важные характеристики, которые следует учитывать при поиске кабельных зажимов, включают:

Форма и размер защищаемого предмета или системы. Максимальный диаметр относится к максимальному диаметру пучка проводов и кабелей. Если размер зажима превышает размер кабелепровода, посторонние предметы могут попасть в пространство между двумя частями и вызвать повреждение из-за истирания. Если размер кабелепровода превышает размер зажима, может возникнуть деформация и деформация монтажной опоры зажима, что может привести к поломке зажима.Хорошее практическое правило — использовать минимальное натяжение 25 фунтов для трубопроводов, где движение не требуется, и максимальное натяжение 10 фунтов, когда требуется движение.

Экологические аспекты включают:

Структурные аспекты включают:

• Доступная монтажная площадь и зазор — Для обеспечения наилучшего конструктивного преимущества зажимное крепление должно располагаться внутри изгиба.
• Положение установки (перевернутое, горизонтальное, вертикальное) — Зажим и кабелепровод всегда должны быть под углом 90 ° при установке. Это предотвратит встроенную предварительную нагрузку, деформацию и выход из строя зажима. При установке кабелепровода в вертикальную конструкцию болт должен находиться над кабелепроводом, чтобы статическая сила не оказывала сопротивления монтажной опоре.
• Внешние силы , такие как скачок в линии или изгиб конструкции. Трубопровод должен поддерживаться как можно ближе к изгибу трубопровода. Изображение предоставлено: Esterline.com

• Размер шпильки или болта , используемых для крепления
• Возможные повреждения из-за истирания или галлина

Установка соображения включают:

• Если зажим будет установлен до установки кабелепровода или пучка проводов.
• Если зажим будет помещен на проводку или кабелепровод перед установкой.
• Если зажим и кабелепровод будут подключены одновременно.

Устройства разгрузки от натяжения защищают жизненный путь ваших электрических изделий, поглощая силы толкания и натяжения, которые могут быть приложены к гибким проводам, кабелям или трубкам.

Стандарты.

Общие сертификаты для кабельных зажимов включают

• Листинговый знак UL и знак UL для признанных компонентов (США и Канада) — Листинговый знак UL означает, что Underwriters Laboratories Inc.(UL) обнаружил, что образцы продукта соответствуют требованиям безопасности UL. Эти требования в первую очередь основаны на опубликованных UL Стандартах безопасности. Знаки UL Recognized Component Marks используются только на тех компонентах, которые являются частью более крупного продукта или системы. Эти компоненты могут иметь ограничения по своим характеристикам или могут быть неполными по конструкции. Продукция, предназначенная для Канады, отмечена знаком признанного компонента «C».

• CSA Mark может отображаться отдельно или с индикаторами.Если он отображается отдельно, это означает, что продукт сертифицирован для канадского рынка в соответствии с применимыми канадскими стандартами. Если этот Знак отображается с индикатором «C and US» или «NRTL / C», это означает, что продукт сертифицирован для рынков США и Канады в соответствии с применимыми стандартами США и Канады.

Список литературы

Руководство по установке зажимов

Кредит изображения: Digi-Key

Монтаж и прокладка электропроводки (часть вторая)

Защита от высоких температур

Электропроводку необходимо прокладывать вдали от высокотемпературного оборудования и линий, чтобы предотвратить ухудшение изоляции.Провода должны быть рассчитаны таким образом, чтобы температура проводника оставалась в пределах максимальной спецификации провода, если принять во внимание температуру окружающей среды и повышение температуры, связанные с допустимой нагрузкой по току. Также следует учитывать остаточный нагрев, вызванный воздействием солнечного света, когда воздушное судно находится на стоянке в течение длительных периодов времени. Провода, такие как те, которые используются в системах обнаружения пожара, пожаротушения, отключения подачи топлива и автономного управления полетом, которые должны работать во время и после пожара, должны быть выбраны из тех типов, которые соответствуют требованиям для обеспечения целостности цепи после воздействия огня. на указанный период.Изоляция проводов быстро разрушается при воздействии высоких температур.

Отделите провода от высокотемпературного оборудования, такого как резисторы, выхлопные трубы, нагревательные каналы, для предотвращения пробоя изоляции. Изолируйте провода, которые должны проходить через горячие участки, с помощью высокотемпературного изоляционного материала, такого как стекловолокно или ПТФЭ. Избегайте высокотемпературных зон при использовании кабелей с мягкой пластиковой изоляцией, например полиэтиленом, поскольку эти материалы подвержены износу и деформации при повышенных температурах.Многие коаксиальные кабели имеют такую ​​изоляцию.

Защита от растворителей и жидкостей

Дуговое замыкание между электрическим проводом и металлической линией горючей жидкости может пробить линию и привести к пожару. Необходимо приложить все усилия, чтобы избежать этой опасности, физически отделив провод от линий и оборудования, содержащих кислород, масло, топливо, гидравлическую жидкость или спирт. Электропроводка должна быть проложена над этими линиями и оборудованием с минимальным расстоянием 6 дюймов или более, когда это возможно.Когда такое расположение нецелесообразно, проводку необходимо проложить так, чтобы она не проходила параллельно жидкостным линиям. Расстояние между проводкой и такими линиями и оборудованием должно быть не менее 2 дюймов, за исключением случаев, когда проводка жестко зажата, чтобы поддерживать расстояние не менее 1⁄2 дюйма, или когда она должна быть подключена непосредственно к оборудованию, транспортирующему жидкость. Установите зажимы, как показано на Рисунке 9-133. Эти зажимы не должны использоваться как средство поддержки пучка проводов. Дополнительные зажимы должны быть установлены для поддержки пучка проводов и зажимов, прикрепленных к той же конструкции, которая используется для поддержки линии (линий) жидкости, чтобы предотвратить относительное движение.

Провода или группы проводов должны входить в распределительную коробку или заканчиваться на части оборудования в восходящем направлении, где это практически возможно. Убедитесь, что имеется ловушка или капельная петля для предотвращения попадания жидкостей или конденсата на концы проводов или кабелей, которые наклонены вниз к соединителю, клеммной колодке, панели или соединительному блоку. Капельная петля — это область, в которой провода проходят вниз, а затем вверх к соединителю.[Рисунок 9-134] Жидкости и влага будут течь по проводам к нижней части контура и собираться там, чтобы капать или испаряться, не влияя на электрическую проводимость в проводе, соединении или подключенном устройстве.

Если провода должны быть проложены вниз к распределительной коробке или электрическому блоку, а капельная петля невозможна, вход должен быть герметизирован в соответствии со спецификациями производителя, чтобы предотвратить попадание влаги в коробку / блок. Провода и кабели, проложенные в трюмах и других местах, где собираются жидкости, должны прокладываться как можно дальше от самой нижней точки или иным образом иметь влагонепроницаемое покрытие.

Защита проводов в области колесных арок

Провода, расположенные на шасси и в области колесных арок, могут подвергаться воздействию многих опасных условий, если не имеют соответствующей защиты. Там, где пучки проводов проходят через точки изгиба, не должно быть никаких напряжений в креплениях или чрезмерного провисания при полном выдвижении или втягивании деталей. Проводку и защитные трубки необходимо часто проверять и заменять при первых признаках износа.

Провода должны быть проложены так, чтобы жидкость вытекала из разъемов.Когда это невозможно, разъемы необходимо заделать. Электропроводка, которая должна быть проложена в колесных арках или других внешних зонах, должна иметь дополнительную защиту в виде оболочки жгута и разгрузки от натяжения разъема. Кабелепроводы или гибкие рукава, используемые для защиты проводки, должны быть оборудованы дренажными отверстиями для предотвращения попадания влаги.

Во время осмотра техник должен проверить, чтобы провода и кабели были надлежащим образом защищены в колесных арках и других местах, где они могут быть повреждены от ударов камней, льда, грязи и т. Д.(Если изменение прокладки проводов или кабелей нецелесообразно, можно установить защитную оболочку). Этот тип установки должен быть сведен к минимуму.

Установка зажима

Провода и жгуты проводов должны поддерживаться зажимами или пластиковыми кабельными хомутами. [Рис. 9-135] Зажимы и другие основные опорные устройства должны быть изготовлены из материалов, совместимых с их установкой и окружающей средой с точки зрения температуры, сопротивления жидкости, воздействия ультрафиолетового (УФ) света и механических нагрузок на пучки проводов.Расстояние между ними не должно превышать 24 дюйма. Зажимы на пучках проводов должны быть выбраны так, чтобы они плотно прилегали без защемления проводов [Рисунки с 9-136 по 9-138] Рисунок 9-136. Безопасный уголок для кабельных зажимов.

Внимание! Использование металлических зажимов на коаксиальных РЧ-кабелях может вызвать проблемы, если зажимная посадка такова, что исходное поперечное сечение РЧ-кабеля искажено.

Зажимы на пучках проводов не должны позволять пучку перемещаться через зажим при приложении небольшого осевого усилия.Зажимы на ВЧ-кабелях должны подходить без защемления и должны быть достаточно плотными, чтобы кабель не мог свободно перемещаться через зажим, но может позволить кабелю проскользнуть через зажим при приложении небольшого осевого усилия. Кабель или жгут проводов можно обернуть одним или несколькими витками изоленты, если это необходимо для достижения такой посадки. Запрещается использовать пластиковые зажимы или кабельные стяжки, если их выход из строя может привести к нарушению работы подвижных органов управления, контакту жгута проводов с подвижным оборудованием или истиранию основных или незащищенных проводов.Их нельзя использовать на вертикальных участках, где непреднамеренное смещение провисания может привести к истиранию или другим повреждениям. Зажимы должны устанавливаться так, чтобы их крепежные детали располагались над ними, где это возможно, так, чтобы они не поворачивались в результате веса пучка проводов или его натирания. [Рисунок 9-136] Рисунок 9-138. Установка кабельного зажима на конструкцию. [щелкните изображение, чтобы увеличить] Для поддержки пучка проводов вдоль участка следует использовать зажимы, футерованные неметаллическим материалом. Между зажимами можно использовать завязывание, но его не следует рассматривать как замену адекватного зажима.Клейкие ленты подвержены старению и поэтому неприемлемы в качестве зажимного средства. [Рисунок 9-137]

Задняя часть хомута, когда это возможно, должна опираться на конструктивный элемент. [Рисунок 9-138] Следует использовать стойки для сохранения зазора между проводами и конструкцией. Зажимы должны быть установлены таким образом, чтобы электрические провода не соприкасались с другими частями летательного аппарата при воздействии вибрации. Между последним зажимом и электрооборудованием должен быть достаточный зазор, чтобы предотвратить деформацию клемм и свести к минимуму неблагоприятные воздействия на ударно установленное оборудование.Если провода или пучки проводов проходят через переборки или другие конструктивные элементы, необходимо предусмотреть втулку или подходящий зажим для предотвращения истирания.

Flight Mechanic рекомендует

Руководство по выбору правильного кабельного зажима | Центр знаний

3.5 минут | 25 октября 2019 г.

В другом руководстве мы обсуждали использование креплений для кабельных стяжек для крепления проводов и пучков кабелей. В этом руководстве мы обсудим еще один вариант монтажа кабелей на панельных платах различных типов корпусов, таких как серверный шкаф центра обработки данных или шкаф для наружного телекоммуникационного оборудования.

Использование кабельного зажима имеет ряд явных преимуществ по сравнению с креплением для кабеля.Например, если вам нужно переместить, отрегулировать или добавить узелок, используя крепление для стяжки на молнии, вы должны разрезать галстук.

Многие кабельные зажимы можно открыть для облегчения регулировки. Хотя стяжки все еще можно использовать для связывания, вы часто обнаружите, что вам нужно их меньше, когда связки закреплены зажимами.

Во многих случаях сборка нового корпуса выполняется быстрее при использовании кабельных зажимов. После того, как установка кабельного зажима завершена — руководствуясь набором хороших схем расположения — установка кабелей и проводов состоит из прокладки кабелей и проводов и их фиксации на месте.

Как и в случае с креплениями для кабельных стяжек, у вас есть хороший выбор вариантов крепления:

• Клейкие крепления для кабельных зажимов
• Крепления для крепления в виде елки
• Крепления со стрелкой
• Винты или заклепки на креплениях

Так что при установке варианты аналогичны, между креплением для кабельной стяжки и зажимом для кабеля есть два основных различия: простота установки и замены кабеля и возможность устанавливать пучки проводов на разной высоте.

Регулируемые кабельные зажимы подходят для кабелей или пучков проводов нескольких диаметров с помощью зажима или зажима одного размера.Одним из примеров является держатель кабеля с клейкой основой, в котором используется храповой механизм, позволяющий надежно зажимать пучки нескольких размеров. Кроме того, зажим можно открыть повторно, не повредив его. Это позволяет технику отследить проблемы с проводкой или при необходимости изменить маршрут кабеля.

Возможность повторно открыть кабельный зажим — одна из основных и наиболее ценных характеристик. Это можно сделать разными способами. Зажимы типа «липучка» довольно универсальны, а их клейкое крепление позволяет быстро и просто установить кабельный зажим.Эти зажимы часто используются в шкафах для корпусов сетевых кабелей и опорных систем, а также в стоечных шкафах. Зажим типа «липучка» может открываться сверху или сбоку в соответствии с конструкцией корпуса.

Кабельные зажимы для жгута проводов с винтовым креплением часто используются для защиты автомобильной проводки, когда провода связываются с помощью гильзы, термоусадочной трубки или обмотки. Они изгибаются в отверстии, что позволяет легко устанавливать или снимать пучки проводов.

Некоторые кабельные зажимы имеют шарнирный фиксатор, который позволяет легко открывать и надежно зажимать различные жгуты.Зажим для троса с замком в виде елки легко устанавливается на щиты различной толщины.

Для защиты силовой проводки — например, выводов двигателя — в наружных атмосферостойких электрических шкафах, используемых в системах отопления, вентиляции и кондиционирования воздуха, клейкое крепление для 3-проводных выводов помогает защитить провода питания и распутать их.

Одна вещь, которую трудно сделать эффективно для кабельных стяжек, — это закрепить ленточные кабели, не сгибая их. Для использования внутри корпуса компьютера, настенного стоечного шкафа, серверного шкафа и аналогичных корпусов лучше всего подходит зажим для плоского кабеля.Ленточный кабель вставляется в зажим сбоку и удерживается на месте за счет натяжения, обеспечиваемого конструкцией зажимов. Зажим обычно представляет собой держатель кабеля с клейкой основой.

Для эффективной защиты проводки — прокладываете ли вы кабели, пучки кабелей или специальные кабели, например оптоволоконные, — кабельные зажимы предоставляют множество вариантов. Чтобы обеспечить правильную подгонку и установку зажима для кабеля, обязательно ознакомьтесь с инструкциями производителя зажима.

При установке специальных кабелей — особенно с тонкими кабелями передачи данных — убедитесь, что вы используете правильный зажим для используемых кабелей.Например, следуйте инструкциям по установке оптоволоконного кабеля, чтобы убедиться, что кабели не повреждены из-за неправильного радиуса изгиба кабеля.

Выбор правильного кабельного зажима обеспечит чистую и простую в использовании установку кабеля. Вот несколько простых советов, с которых можно начать.

Успех вашего проекта часто зависит от правильной прокладки кабелей, пучков кабелей и проводки.Для наиболее универсальной, профессионально разработанной панели или корпуса выберите подходящие кабельные зажимы, которые облегчат ваше применение.

Загрузите бесплатные каталоги и бесплатные CAD-ы и попробуйте перед покупкой

Оптимизируйте свой дизайн, загрузив бесплатные каталоги и бесплатные САПР интересующих вас решений.

Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами кабельные зажимы именно то, что вам нужно. Если вы не совсем уверены, какое решение лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Загрузите бесплатный каталог, запросите бесплатные образцы или загрузите бесплатные CAD-файлы прямо сейчас.

Вам также могут понравиться следующие статьи:

Кабельные зажимы и кабельные зажимы

Дома, в офисе или на других коммерческих или промышленных объектах спутанные провода, соединяющие компьютеры, периферийное оборудование, аудиоустройства, сетевые розетки и розетки, могут затруднить подключение провести техническое обслуживание, проверить соединения или выявить неисправные шнуры.

Количество взаимосвязанного оборудования на торговых и промышленных объектах только увеличивает эти трудности. Важно, чтобы провода и кабели были организованы в любой среде для повышения эффективности, производительности и безопасности.

Основными факторами, влияющими на выбор зажима или зажима, являются:

• Приложение. Зажимы на клейкой основе удобны для домашнего использования или для временной прокладки кабелей в деловой среде.Зажимы с винтами и гвоздями широко используются в бизнесе и промышленности.
• Размер зажима. Специалисты по электромонтажу могут выбрать зажимы различных размеров, подходящие для одиночного кабеля или большого пучка проводов.
• Тип открытия. Зажимы доступны с боковыми или верхними отверстиями. Выбор правильного типа отверстия облегчит доступ и замену проводов.

Зажимы, зажимы, цветовое кодирование и маркировка поддерживают создание подробной карты схемы подключения, которая будет неоценима для быстрой диагностики и устранения проблем.Это особенно важно для предприятий, фабрик, больниц, школ и других крупных организаций, где простои обходятся дорого или отрицательно сказываются на обслуживаемой ими клиентуре.

Пока провода и кабели остаются незакрепленными, они естественным образом запутываются, и их становится все труднее отделить и идентифицировать. Первым шагом к созданию карты кабелей является исправление трассы проводов и кабелей. Кабельные зажимы помогают привязать провода и кабели к точкам крепления на потолке, стене или полу.

Эти зажимы можно использовать для фиксации отдельных проводов или пучков проводов в одном месте. Возможно, имеет смысл связать вместе все провода, выполняющие схожую функцию, или все провода, соединяющие два устройства. Доступны кабельные зажимы различной формы и размера, соответствующие размеру и форме отдельных кабелей или пучков кабелей.

Доступны различные категории кабельных зажимов для различных нужд. Основные категории:

• Кабельные зажимы на клейкой основе. Они прилипают к поверхности, поэтому они не делают отверстий или иным образом не повреждают монтажную поверхность. Они просты в использовании и отлично подходят для создания временных кабельных трасс.
• Зажимы на винтах или гвоздях. Зажимы на винтах или гвоздях идеально подходят, когда вибрация опасна для окружающей среды. Поскольку эти зажимы являются относительно постоянными приспособлениями, важно завершить прокладку проводов перед установкой.
• Зажимы для тяжелых условий эксплуатации. Зажимы часто необходимы в промышленных средах, где требуются более прочные устройства, чтобы электрические провода и кабели данных были организованы и на месте.

Кабельные хомуты, стяжки и крючки выполняют те же функции, что и кабельные зажимы. Простые кабельные стяжки и стяжки полезны для предотвращения запутывания отдельных шнуров в оборудовании или с другими несвязанными кабелями и проводами.

Цветовая кодировка и маркировка упрощают чтение схем электрических соединений. Цветовая кодировка, основанная на функциях кабеля, помогает при устранении неполадок при установке или неисправных проблемах с проводом. В установках электропроводки, где кабели проложены длинными, маркировка может четко идентифицировать конечные точки каждого кабеля.Это особенно полезно, когда кабели проходят по этажам здания.

О девяти крепежных элементах

Nine Fasteners, Inc. (NFI) — ведущий поставщик крепежных изделий, и мы предлагаем обширную линейку стандартных кабельных зажимов и зажимов. Мы также предлагаем клипсы и другие крепления по индивидуальному заказу. Мы выполняем все процессы, от проектирования до производства, здесь, в США. Или запросите расценки на все ваши стандартные и индивидуальные потребности в кабельных зажимах и зажимах.

7 типов кабельных зажимов

Укладка кабелей может стать кошмаром, если не сделать это правильно с первого раза.Кабельные зажимы помогают обеспечить аккуратность и чистоту выполняемой работы, предоставляя набор опций в зависимости от устанавливаемого кабеля. Зажимы варьируются от самоустанавливающихся, шарнирных, зажимных, из нержавеющей стали, стальных подушек и с виниловым покрытием. Поскольку имеется несколько вариантов, лучше всего настроить зажим в соответствии с типом реализуемого кабеля и окружающей средой, в которой он устанавливается.

Зажимы самоустанавливающиеся

Самоустанавливающиеся зажимы имеют закругленные края, чтобы снизить опасность перетирания кабелей.Самоцентрирующийся зажим также защищает кабели с помощью технологии блокировки, которая обеспечивает крепление и фиксацию лески, так что она не может отделиться от скобы.

Зажимы шарнирные

Шарнирные фиксирующие зажимы имеют шарнирную конструкцию, которая фиксируется на месте, обеспечивая снятие напряжения с проводов. Эти уникальные кронштейны также уменьшают вибрацию, поскольку они надежно удерживают кабели на месте.

Хомуты для компрессионных кабелей

Компрессионные кабельные зажимы также работают на шарнире.В отличие от шарнирных фиксирующих зажимов, компрессионные скобы позволяют добавлять и удалять кабели с течением времени. Это может быть полезно, когда ожидается внедрение будущих кабелей.

Стальные тросы

Стальные распорки для тросов позволяют быстро и просто закрепить тросы. Эти стальные тросовые стойки имеют липкую заднюю опору, которая обеспечивает надежный захват для установки троса.

Хомуты из нержавеющей стали

из нержавеющей стали разработаны для работы в более жестких условиях.Их устойчивая к коррозии конструкция и тщательно штампованные края обеспечивают надежную фиксацию кабелей. Этот стиль, как и самоустанавливающиеся зажимы, также защищает провода от износа от трения.

Стальные амортизаторы

Хомуты со стальной подушкой имеют подушку из EPDM, которая выравнивает внутреннюю часть хомута. Эта резиновая прокладка поглощает вибрации и обеспечивает изоляцию электропроводки. Эти брекеты также противостоят эрозии как часть их гальванического покрытия из цинка.

Зажимы с виниловым покрытием

Зажимы с виниловым покрытием обеспечивают большую гибкость.Есть два типа: стальной зажим и стальной пружинный зажим. Они оба обеспечивают сцепление и изоляцию благодаря виниловой конструкции. Более мягкая сталь дает возможность изменять форму в зависимости от устанавливаемых проводов. Также стоит отметить, что пружинные зажимы могут оказаться более предпочтительными для ленточных кабелей, при этом поддерживая закругленные кабели. Несмотря на то, что эти зажимы крепятся к стене, их гибкость позволяет им оставаться закрепленными при корректировке фактического удержания кабелей.

Не уверены, какой кабельный зажим лучше всего подходит для вашего применения? Свяжитесь с нами по адресу [email protected], чтобы поговорить с одним из наших инженеров.

распространенных электрических ошибок и способы их избежать

Крайне важно иметь надлежащие электрические соединения в вашем доме, офисе или на рабочем месте, поскольку неисправности или сбои в системе представляют серьезный риск с точки зрения поражения электрическим током, пожара и короткого замыкания.

Работаете ли вы в электротехнической промышленности или решаете проект самостоятельно, есть несколько распространенных ошибок, которых следует избегать любой ценой. Последствия неправильной проводки и электрических ошибок не только неудобны, но, возможно, даже катастрофичны!

8 электрических ошибок, на которые следует обратить внимание, и решения для их устранения

1. Электромонтаж вне электрических коробок

   Подключение проводов через электрическую распределительную коробку необходимо для защиты их (а также людей и имущества).Основное применение электрических коробок включает защиту проводных соединений от случайного повреждения и предотвращение опасности электрического пожара путем удержания тепла и искр от ослабленных соединений или коротких замыканий .

2. Использование «слишком маленькой» распределительной коробки

   Если вы не используете распределительную коробку подходящего размера, провода внутри нее будут переплетены, и коробка будет переполнена. Если проводка плотно уложена в небольшом пространстве, риск перегрева или короткого замыкания выше. .Это может быть потенциальной опасностью пожара, поэтому вы должны соблюдать минимальные размеры коробки, указанные в Национальном электротехническом кодексе.

3. Встраиваемые электрические коробки за стенами

   Когда электрическая коробка скрыта за легковоспламеняющейся поверхностью стены, например деревом, возникает потенциальная опасность возгорания. При открытии горючего материала стен повышается вероятность возникновения случайных искр или теплового воспламенения поверхности. Вместо этого убедитесь, что коробка установлена ​​заподлицо с поверхностью стены, чтобы свести к минимуму угрозу возможной опасности для жизни и имущества.

4. Слишком короткие провода

   Если вы перережете проводку слишком коротко, выполнение правильных подключений станет более трудным, а это создаст огромный риск. Плохое соединение может вызвать короткое замыкание, перегрев и другие электрические неисправности. Гораздо безопаснее оставлять провода выходящими из коробки примерно на 3 дюйма или около того, что позволяет легко перемещать их при подключении.

5. Открытые кабели в пластиковой оболочке

   Если вы используете кабели с пластиковым покрытием, их необходимо защитить от повреждений каркасными элементами.
   Прикрепите небольшие доски рядом с уязвимыми кабелями, особенно если они проходят над или под потолком и каркасом стен. Незащищенные кабели могут быть чрезвычайно опасными, и электрические правила гласят, что их нельзя оставлять открытыми между рамками.

6. Незакрепленные кабели и провода

   При прокладке проводов и кабелей закрепите их зажимом, чтобы предотвратить повреждение и деформацию соединений. Выбор зажима зависит от типа используемой электрической коробки: встроенные кабельные зажимы не требуются для одиночных пластиковых коробок, но кабели должны быть скреплены скобами в пределах 8 дюймов от коробки.Внутренние зажимы необходимы для больших пластиковых коробок, и вы должны сшивать кабели в пределах 12 дюймов от них. Используйте одобренные кабельные зажимы для металлических распределительных коробок, поскольку острые края коробки могут повредить проводку.

7. Переключатели и розетки без поддержки

   Слабо подключенные или неподдерживаемые переключатели и розетки представляют собой потенциальную угрозу безопасности, а также выглядят небрежно. Они могут перемещаться или тянуться во время использования, повреждая соединение между клеммами и проводами в них.В результате повышается опасность перегрева и искрения, что может привести к короткому замыканию и возгоранию.

8. Розетки с тремя гнездами без заземления

   Если вы используете электроприборы с трехконтактными вилками, вы можете подумать о замене двухслотовых розеток на трехслотовые. Это следует делать только в том случае, если в вашем электрическом блоке есть провод заземления (проверьте с помощью тестера). Если это не так, установите розетки с двумя гнездами. Пока вы это делаете, используйте их, чтобы заменить любые трехслотовые розетки, которые вы найдете и в незаземленных коробках.

Вы работаете над большим проектом и ищете выгодные цены на электроэнергию? D&F Liquidators имеет огромный выбор для вас. Свяжитесь с нами сейчас и расскажите, что вам нужно!

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, фитингов кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Когда кабельные зажимы пригодятся

Если вы ищете решение, которое удержит ваши кабели на замке, то кабельные зажимы — это то, что вам нужно.По сути, вы будете арестовывать свои телеграммы — представьте себе заключенного, прикованного наручниками к стене своей тюремной камеры. У вас всегда будет ключ, чтобы выпустить его, но гораздо безопаснее, если он будет прикован наручниками к стене. Кабельные зажимы фиксируют кабели или трубки на месте на любой выбранной вами поверхности. Вставив кабели в зажим, используйте винт, зажим со стрелкой или защелку, чтобы закрепить их. Вы можете выбрать из различных типов кабельных зажимов — вот некоторые подробности об основных из них.

Нейлоновые кабельные зажимы

Нейлоновые кабельные зажимы обладают тем преимуществом, что они устойчивы к коррозии.Они устойчивы к коррозии, которая обычно вызывается соленой водой, слабыми кислотами, бензином, спиртом, маслом, жиром и обычными растворителями.

Нейлоновые кабельные зажимы типа Push Lock

Это подмножество нейлоновых кабельных зажимов, преимущество которых состоит в том, что для фиксации кабелей на месте не требуется никакого дополнительного оборудования — винты, зажимы со стрелками или вставные зажимы не нужны . У них есть встроенный «замок», который быстро и легко фиксирует ваши кабели. Также они устойчивы к коррозии.

Нейлоновые кабельные зажимы с защелкивающимся замком

Еще один набор нейлоновых кабельных зажимов, которые еще больше упрощают установку, позволяя идеально расположить провода перед зажимом. Еще одно преимущество — их можно легко удалить и использовать повторно. Как и другие нейлоновые кабельные зажимы, они устойчивы к коррозии.

Кабельные зажимы из нержавеющей стали

Это более мощные кабельные зажимы, которые следует использовать, если ваша проводка находится на открытом воздухе или в суровых условиях.Гладкие края этих кабельных зажимов из нержавеющей стали не повредят изоляцию ваших кабелей. Обязательно обратите внимание на качество нержавеющей стали, из которой изготовлены эти кабельные зажимы. Это должна быть нержавеющая сталь 304, стойкая к коррозии. Также обратите внимание на то, чем покрыты хомуты, если есть. Вам нужно, чтобы он был покрыт полиолефином, который придаст ему гибкость при низких температурах и сделает его идеальным для обработки электричества, протекающего по вашим проводам.И в качестве дополнительного бонуса вы можете есть их — они одобрены FDA для контакта с пищевыми продуктами.

Хомуты для шлангов

Этот уникальный хомут использует двойной ряд зубцов для фиксации шлангов на месте — подумайте, два целующихся аллигатора. Как следует из названия, они предназначены только для шлангов, поэтому это не решение для ваших кабелей или трубок. Зажимы для шлангов позволяют очень легко установить шланг перед его фиксацией на месте. Они многоразовые, прочные, легкие и устойчивые к коррозии. Для шлангов это то, что вам нужно.
Это основные типы кабельных хомутов, а также дополнительный нерекламируемый хомут для шланга.
