Жесткий диск разъемы: Третий разъём 4 пина на SATA диске, зачем он?

Интерфейсы подключения жестких дисков: IDE, SATA, SCSI

Здравствуйте! В прошлой статье мы с вами в подробностях рассмотрели устройство жесткого диска, но я специально ничего не сказал про интерфейсы — то есть способы взаимодействия жесткого диска и остальных устройств компьютера, или если еще конкретней, способы взаимодействия (соединения) жесткого диска и материнской платы компьютера.

А почему не сказал? А потому что эта тема — достойна объема никак не меньшего целой статьи. Поэтому сегодня разберем во всех подробностях наиболее популярные на данный момент интерфейсы жесткого диска. Сразу оговорюсь, что статья или пост (кому как удобнее) в этот раз будет иметь внушительные размеры, но куда деваться, без этого к сожалению никак, потому как если написать кратко, получится совсем уж непонятно.

Понятие интерфейса жесткого диска компьютера

Для начала давайте дадим определение понятию «интерфейс». Говоря простым языком (а именно им я и буду по-возможности выражаться, ибо блог то на обычных людей рассчитан, таких как мы с Вами), интерфейс — способ взаимодействия устройств друг с другом и не только устройств. Например, многие из вас наверняка слышали про так называемый «дружественный» интерфейс какой-либо программы. Что это значит? Это значит, что взаимодействие человека и программы более легкое, не требующее со стороны пользователя большИх усилий, по сравнению с интерфейсом «не дружественным». В нашем же случае, интерфейс — это просто способ взаимодействия конкретно жесткого диска и материнской платы компьютера. Он представляет собой набор специальных линий и специального протокола (набора правил передачи данных). То есть чисто физически — это шлейф (кабель, провод), с двух сторон которого находятся входы, а на жестком диске и материнской плате есть специальные порты (места, куда присоединяется кабель). Таким образом, понятие интерфейс — включает в себя соединительный кабель и порты, находящиеся на соединяемых им устройствах.

Ну а теперь самый «сок» сегодняшней статьи, поехали!

Виды взаимодействия жестких дисков и материнской платы компьютера (виды интерфейсов)

Итак, первым на очереди у нас будет самый «древний» (80-е года) из всех, в современных HDD его уже не встретить, это интерфейс IDE (он же ATA, PATA).

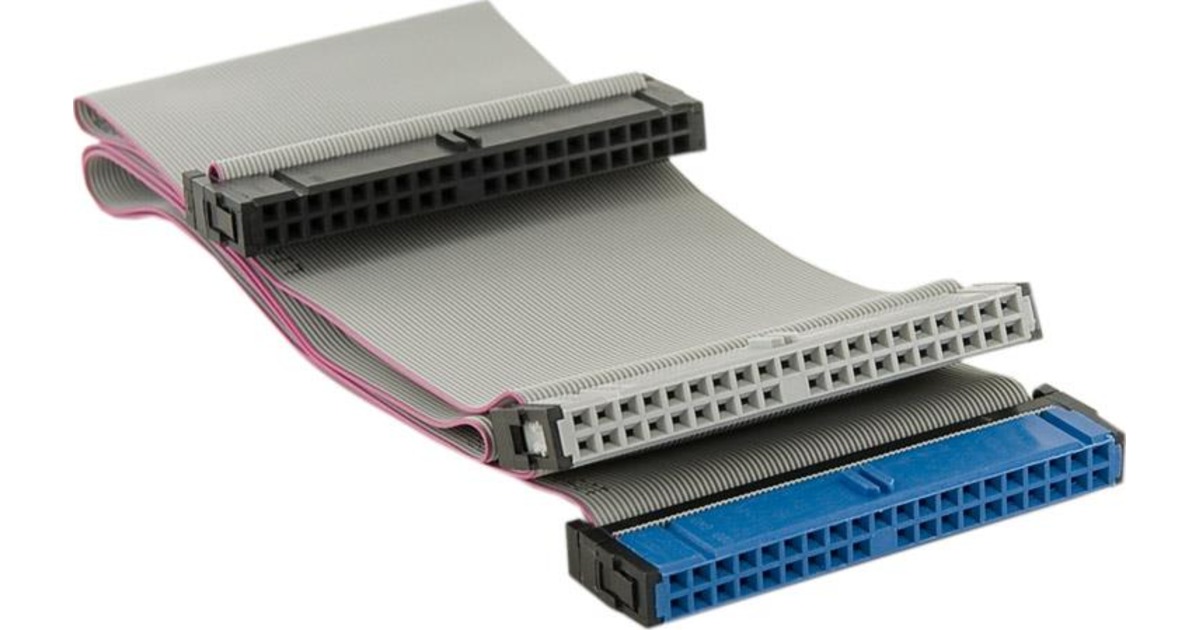

IDE — в переводе с английского «Integrated Drive Electronics», что буквально означает — «встроенный контроллер». Это уже потом IDE стали называть интерфейсом для передачи данных, поскольку контроллер (находящийся в устройстве, обычно в жестких дисках и оптических приводах) и материнскую плату нужно было чем-то соединять. Его (IDE) еще называют ATA (Advanced Technology Attachment), получается что то вроде «Усовершенствованная технология подсоединения». Дело в том, что ATA — параллельный интерфейс передачи данных, за что вскоре (буквально сразу после выхода SATA, о котором речь пойдет чуть ниже) он был переименован в PATA (Parallel ATA).

Что тут сказать, IDE хоть и был очень медленный (пропускная способность канала передачи данных составляла от 100 до 133 мегабайта в секунду в разных версиях IDE — и то чисто теоретически, на практике гораздо меньше), однако позволял присоединять одновременно сразу два устройства к материнской плате, используя при этом один шлейф.

Причем в случае подключения сразу двух устройств, пропускная способность линии делилась пополам. Однако, это далеко не единственный недостаток IDE. Сам провод, как видно из рисунка, достаточно широкий и при подключении займет львиную долю свободного пространства в системном блоке, что негативно скажется на охлаждении всей системы в целом. В общем IDE уже устарел морально и физически, по этой причине разъем IDE уже не встретить на многих современных материнских платах, хотя до недавнего времени их еще ставили (в количестве 1 шт.) на бюджетные платы и на некоторые платы среднего ценового сегмента.

Следующим, не менее популярным, чем IDE в свое время, интерфейсом является SATA (Serial ATA), характерной особенностью которого является последовательная передача данных. Стоит отметить, что на момент написания статьи — является самым массовым для применения в ПК.

Существуют 3 основных варианта (ревизии) SATA, отличающиеся друг от друга пропускной способностью: rev. 1 (SATA I) — 150 Мб/с, rev. 2 (SATA II) — 300 Мб/с, rev. 3 (SATA III) — 600 Мб/с. Но это только в теории. На практике же, скорость записи/чтения жестких дисков обычно не превышает 100-150 Мб/с, а оставшаяся скорость пока не востребована и влияет разве что на скорость взаимодействия контроллера и кэш-памяти HDD (повышает скорость доступа к диску).

Из нововведений можно отметить — обратную совместимость всех версий SATA (диск с разъемом SATA rev. 2 можно подключить к мат. плате с разъемом SATA rev. 3 и т.п.), улучшенный внешний вид и удобство подключения/отключения кабеля, увеличенная по сравнению с IDE длина кабеля (1 метр максимально, против 46 см на IDE интерфейсе), поддержка функции NCQ начиная уже с первой ревизии. Спешу обрадовать обладателей старых устройств, не поддерживающих SATA — существуют переходники с PATA на SATA, это реальный выход из ситуации, позволяющий избежать траты денег на покупку новой материнской платы или нового жесткого диска.

Так же, в отличии от PATA, интерфейсом SATA предусмотрена «горячая замена» жестких дисков, это значит, что при включенном питании системного блока компьютера, можно присоединять/отсоединять жесткие диски. Правда для ее реализации необходимо будет немного покопаться в настройках BIOS и включить режим AHCI.

Следующий на очереди — eSATA (External SATA) — был создан в 2004 году, слово «external» говорит о том, что он используется для подключения внешних жестких дисков. Поддерживает «горячую замену» дисков. Длина интерфейсного кабеля увеличена по сравнению с SATA — максимальная длина составляет теперь аж два метра. eSATA физически не совместим с SATA, но обладает той же пропускной способностью.

Но eSATA — далеко не единственный способ подключить внешние устройства к компьютеру. Например FireWire — последовательный высокоскоростной интерфейс для подключения внешних устройств, в том числе HDD.

Поддерживает «горячу замену» винчестеров. По пропускной способности сравним с USB 2.0, а с появлением USB 3.0 — даже проигрывает в скорости. Однако у него все же есть преимущество — FireWire способен обеспечить изохронную передачу данных, что способствует его применению в цифровом видео, так как он позволяет передавать данные в режиме реального времени. Несомненно, FireWire популярен, но не настолько, как например USB или eSATA. Для подключения жестких дисков он используется довольно редко, в большинстве случаев с помощью FireWire подключают различные мультимедийные устройства.

USB (Universal Serial Bus), пожалуй самый распространенный интерфейс, используемый для подключения внешних жестких дисков, флешек и твердотельных накопителей (SSD). Как и в предыдущем случае — есть поддержка «горячей замены», довольно большая максимальная длина соединительного кабеля — до 5 метров в случае использования USB 2.0, и до 3 метров — если используется USB 3.0. Наверное можно сделать и бОльшую длину кабеля, но в этом случае стабильная работа устройств будет под вопросом.

Скорость передачи данных USB 2.0 составляет порядка 40 Мб/с, что в общем-то является низким показателем. Да, конечно, для обыкновенной повседневной работы с файлами пропускной способности канала в 40 Мб/с хватит за глаза, но как только речь пойдет о работе с большими файлами, поневоле начнешь смотреть в сторону чего-то более скоростного. Но оказывается выход есть, и имя ему — USB 3.0, пропускная способность которого, по сравнению с предшественником, возросла в 10 раз и составляет порядка 380 Мб/с, то есть практически как у SATA II, даже чуть больше.

Есть две разновидности контактов кабеля USB, это тип «A» и тип «B», расположенные на противоположных концах кабеля. Тип «A» — контроллер (материнская плата), тип «B» — подключаемое устройство.

USB 3.0 (тип «A») совместим с USB 2.0 (тип «A»). Типы «B» не совместимы между собой, как видно из рисунка.

Thunderbolt (Light Peak). В 2010 году компанией Intel был продемонстрирован первый компьютер с данным интерфейсом, а чуть позже в поддержку Thunderbolt к Intel присоединилась не менее известная компания Apple. Thunderbolt достаточно крут (ну а как иначе то, Apple знает во что стоит вкладывать деньги), стоит ли говорить о поддержке им таких фич, как: пресловутая «горячая замена», одновременное соединение сразу с несколькими устройствами, действительно «огромная» скорость передачи данных (в 20 раз быстрее USB 2.0).

Максимальная длина кабеля составляет только 3 метра (видимо больше и не надо). Тем не менее, несмотря на все перечисленные преимущества, Thunderbolt пока что не является «массовым» и применяется преимущественно в дорогих устройствах.

Идем дальше. На очереди у нас пара из очень похожих друг на друга интерфейсов — это SAS и SCSI. Похожесть их заключается в том, что они оба применяются преимущественно в серверах, где требуется высокая производительность и как можно меньшее время доступа к жесткому диску. Однако, существует и обратная сторона медали — все преимущества данных интерфейсов компенсируются ценой устройств, поддерживающих их. Жесткие диски, поддерживающие SCSI или SAS стоят на порядок дороже.

SCSI (Small Computer System Interface) — параллельный интерфейс для подключения различных внешних устройств (не только жестких дисков).

Был разработан и стандартизирован даже несколько раньше, чем первая версия SATA. В свежих версия SCSI есть поддержка «горячей замены».

SAS (Serial Attached SCSI) пришедший на смену SCSI, должен был решить ряд недостатков последнего. И надо сказать — ему это удалось. Дело в том, что из-за своей «параллельности» SCSI использовал общую шину, поэтому с контроллером одновременно могло работать только лишь одно из устройств, SAS — лишен этого недостатка.

Кроме того, он обратно совместим с SATA, что несомненно является большим плюсом. К сожалению стоимость винчестеров с интерфейсом SAS близка к стоимости SCSI-винчестеров, но от этого никак не избавиться, за скорость приходится платить.

Если вы еще не устали, предлагаю рассмотреть еще один интересный способ подключения HDD — NAS (Network Attached Storage). В настоящее время сетевые системы хранения данных (NAS) имеют большую популярность. По сути, это отдельный компьютер, этакий мини-сервер, отвечающий за хранение данных. Он подключается к другому компьютеру через сетевой кабель и управляется с другого компьютера через обычный браузер. Это все нужно в тех случаях, когда требуется большое дисковое пространство, которым пользуются сразу несколько людей (в семье, на работе). Данные от сетевого хранилища передаются к компьютерам пользователей либо по обычному кабелю (Ethernet), либо при помощи Wi-Fi. На мой взгляд, очень удобная штука.

Думаю, это все на сегодня. Надеюсь вам понравился материал, предлагаю подписаться на обновления блога, чтобы ничего не пропустить (форма в верхнем правом углу) и встретимся с вами уже в следующих статьях блога.

Замена жесткого диска, установка и подключение HDD в компьютере и ноутбуке

HDD в последние годы получили сильного конкурента в виде SSD. Но наиболее рациональный подход в построении компьютера – использование комбинации этих устройств. SSD – для программ, системы и игр, а HDD – для хранения больших объемов данных. Таким образом не нужно переплачивать за большие объемы SSD и при этом система будет работать очень быстро.

HDD – hard disk drive, жесткий «магнитный» диск использует тонкий диск из твердого материала для записи данных. Это яркий пример энергонезависимого носителя. Если случится апокалипсис, то информацию с него можно будет прочесть и через 100, и через 200 лет. На данный момент дешевле, чем SSD, в пересчете за гигабайт в 2-3 раза.

SSD – solid-state drive, накопитель, который использует для записи микросхемы памяти. Для запоминания данных им требуется энергия. Нормальный SSD держит информацию полгода-год, хороший – годами, плохой – может и всего 3 месяца (время ограничено емкостью конденсаторов или батареи, которая поддерживает сохраненную информацию).

Как выбрать HDD

Перед установкой нужно проверить совместимость выбранного вами жесткого диска и системы. Речь идет не об аппаратной совместимости, а о скорости работы, чтобы он не стал причиной, по которой хорошая сборка не сможет разогнаться и будет постоянно ожидать подгрузку данных.

Производитель

Производителей на самом деле очень много, но лидирующие позиции занимают Western Digital, Hitachi, Samsung и Seagate.

У WD продукты разделены на группы по назначению:

• Blue. Эта серия предназначена для тех, кто хочет хранить большие объемы данных пассивно, то есть без постоянного перезаписывания.
• Green. Созданы для минимизации потребления энергии, относятся к бюджетному сегменту и работают достаточно тихо. Обычно скорость вращения не превышает 5400 об/мин.
• Black. Для пользователей, которые постоянно работают с большими объемами данных. Тут встроен двухъядерный чип-контроллер, который существенно ускоряет запись и чтение данных.
• Red. Серия разрабатывалась для использования в качестве удаленного сетевого накопителя. Комплект технологий позволяет им работать под нагрузкой 24/7. Они не очень подходят использования в десктопных ПК, так как имеют автоматику, которая отключает питание, если диск долго не используется.
• Purple. Это HDD для систем видеонаблюдения, они умеют писать одновременно до 64 потоков данных и работать круглый год без простоев. Низкий шум и энергопотребление дополняет картинку идеального регистратора. Опять же для настольных решений не подходит: много степеней защиты, может работать в экстремальных условиях – это достаточно дорого, но в обычном ПК совершенно бесполезно.
• Gold. Серверные HDD премиум уровня, максимальная долговечность, возможность работать с множеством одновременных запросов. Используют улучшенную двухприводную систему для быстрого и точного позиционирования лазерной головки.
• Re (RAID edition). Специальная серия для RAID массивов, поддерживают горячую замену, обладают устойчивостью к повышенным вибрациям как внешним, так и внутренним. Защиту обеспечивают технологии RAFF и STABLETRAC. Как понятно из названия, эти диски лучше всего подходят как резервное хранилище, имеют лучшую устойчивость к перегреву и невероятную износостойкость.
• Se. Эти диски являются упрощенной версией серии Re. Они предназначены для массивов RAID размером до 12 дисков. Несмотря на то, что это удешевленные модели, они используют технологию корректировки ошибок TLER.

Как видите подвидов очень много, они тут описаны, чтобы вы понимали, что при выборе нужно отталкиваться от ваших потребностей. На данный момент Western Digital сдает позиции в сегменте домашних компьютеров, лидирует по отзывам Seagate. Именно диски Seagate используются в игровых компьютерах от HYPERPC.

Компания Seagate имеет меньшее количество разнообразных линеек, но их продукция больше заточена под геймерские ПК:

• BarraCuda. Визитная карточка компании, с которой она еще много лет назад зашла на рынки Европы и СНГ. Универсальные диски с высокими показателями надежности и емкости. Есть версии 2,5” и 3,5” с разной толщиной под любые корпуса. Модели с приставкой Pro подходят для творческих станций и игровых компьютеров профессионального уровня.
• FireCuda. Гибридные диски SSHD, которые совмещают в одном корпусе SSD и HDD, подходят для маленьких корпусов или для экономии бюджета. В таких дисках самые часто используемые данные кэшируются в быстрой Flash-памяти, а основной массив файлов хранится на дисковой части.
• IronWolf. Отличный выбор для систем хранения данных NAS для среднего и малого бизнеса. Присутствуют датчики вибрации, что позволяет их использовать на больших серверных стойках с большим количеством накопителей. ПО от производителя имеет функционал для мониторинга и контроля состояния.
• SkyHawk. Жесткие диски для видеонаблюдения, надежные, позволяют записывать видеопоток с нескольких источников, потребляют минимум энергии, готовы к работе 24/7. Серия AI создана для систем видеонаблюдения с искусственным интеллектом.

Интерфейс

Все современные жесткие диски подключаются по SATA, разница лишь в версии и соответственно в пропускной способности:

• SATA I – 1.5 Гбит/с, по факту 150 Мб/с
• SATA II – 3 Гбит/с, по факту 300 Мб/с
• SATA III – 6 Гбит/с, по факту 600 Мб/с

Они обратно совместимы, то есть старшая версия HDD будет работать на младшей версии SATA. То есть если у вас HDD или SSD SATA 3, то они будут работать и на SATA 1, и на SATA 2. А наоборот – нет. То есть HDD младшей версии SATA не будут работать на старшей версии разъема. Из этого правила есть исключения, уточняйте их в технической документации перед покупкой.

Форм-фактор

Диски делятся на два вида – 2,5” и 3,5”. Первые более компактные и используются в ноутбуках, а 3,5” – это решение для стационарных систем. Но вы можете поставить любой жесткий диск в свой комп, разъемы у них одинаковые. Тем более, что из-за широкого использования SSD крепления под 2,5” девайсы есть в любом современном корпусе. А почти все они делаются именно в таким форм-факторе.

Но нужно учитывать тот момент, что HDD в формате 2,5” разрабатываются под ноутбуки. С этим связано много ограничений, например, у них ниже энергопотребление, это плюс, но также ниже скорость вращения шпинделя, что замедляет работу такого девайса. Одним словом, если у вас есть возможность поставить полноразмерный жесткий диск, то лучше остановится на нем.

Емкость

Это самый индивидуальный параметр, который может отличаться от пользователя к пользователю. Кому-то достаточно 120 Gb на браузер и офисный набор программ, а кто-то любит поиграть в игры, и его библиотека еле вмещается на 6 Tb диске. Чтобы говорить о чем-то конкретном, посмотрите, сколько места нужно популярным играм.

• Dark Souls Remastered – 7 GB
• Forza Horizon 4 – 90 GB
• Assassins Creed Valhalla – 74 GB
• No Man’s Sky – 10 GB
• Mount & Blade 2 Bannerlord – 60 GB
• Crysis Remastered – 21 GB
• Iron Harvest – 30 GB
• Civilization 6 – 7 GB
• Watch Dogs Legion – 92 GB
• Far Cry Primal – 20 GB
• ARK Survival Evolved – 250 GB
• Black Desert – 55 GB
• Playerunknown’s Battlegrounds (PUBG) – 30 GB
• For Honor – 40 GB
• Total War Three Kingdoms – 36 GB
• Red Dead Redemption 2 – 150 GB
• Cyberpunk 2077 – 70 GB
• Outriders – 70 GB

Какие-то современные игры все еще не требуют больших объемов для ранения, а вот такие как ARK или тот же нашумевший Red Dead Redemption 2 занимают 250 и 150 GB соответственно.

К тому же, чтобы оперировать таким объемом данных без зависаний, нужна скорость, желательно выбирать жесткие диски с высокой скоростью чтения/записи (хотя для игр и программ лучше использовать SSD).

Если говорить про общие рекомендации по выбору объема жесткого диска, то можно сформулировать их так:

• 250 GB SSD + 500 GB HDD – минимальный вариант для игр и работы, подойдет в компьютеры начального уровня.
• 250 GB SSD + 1 TB HDD – оптимальный вариант, но далек от комфорта, слишком маленький SSD, а HDD хватит на достаточно большую коллекцию игр.
• 500 GB SSD + 1 TB HDD – отличный вариант для любого среднего компьютера будь он рабочий или игровой. Хороший запас памяти и возможность ускорения всех используемых программ за счет быстрого твердотельного накопителя.
• 1 TB SSD + 2 TB HDD – очень высокий запас памяти, который позволяет хранить большой объем данных на HDD и немалую коллекцию игр на SSD. Хорошо подойдет стримерам и игровым блогерам.
• 2 TB SSD + 6 TB HDD – один из лучших вариантов, который можно расширить с помощью второго SSD для ускорения работы некоторых программ, которым требуется размещение временных кэш-файлов. В таком случае дополнительный SSD диск выступает в роли хранилища для кэшированных файлов. Огромный запас места на HDD позволит хранить очень большие объемы данных.

Почему в жестком диске меньше памяти, чем заявлено?

Всему виной беспощадный маркетиниг. Когда производитель указывает количество гигабайт на диске, он делит количество мегабайт на 1000, якобы так проще пользователю. Но мы то знаем, что в одном гигабайте 1024 мегабайта. Этой информацией также владеет наш компьютер и показывает нам правильное, количество памяти.

Второй момент – системные файлы Windows и самого жесткого диска. Все это может съесть несколько сотен ваших мегабайт.

Это нормальная ситуация, так работают все производители HDD. Просто учитывайте это при выборе диска.

Скорость вращения шпинделя

По сути, это скорость, с которой диск сможет подставить нужное место под лазерную головку. Всеобщим стандартом сейчас является 7200 об/мин для полноразмерных жестких дисков и 5400 об/мин для ноутбучных моделей.

Существую модели со скоростью вращения до 15000 об/мин, но для обычного десктопного ПК это явный перебор. Во-первых, они очень дорогие, в 2-3 раза дороже обычных со скоростью 7200 об/мин. Во-вторых, из-за высокой скорости вращения шпинделя диск изнашивается быстрее (хотя в бытовых условиях настолько его и загрузить не получится).

Объем кэша

Еще одним показателем, который влияет на скорость, является кэш память. Это блок скоростной энергозависимой памяти, который позволяет накапливать информацию. Например, когда вы записываете файл на жесткий диск, он может записаться сразу во временную память и освободить компьютер от этого действия, а позднее его записать на сам диск.

Но чтобы не вникать в тонкости, достаточно запомнить – чем больше кеша в вашем HDD, тем лучше.

Замена HDD

Жесткий диск подключается к компьютеру двумя проводами SATA, один из них идет в материнскую плату, а другой из блока питания подводит энергию для вашего HDD. Помните, что если вы меняете единственный HDD, то нужно скопировать нужные данные на новое устройство. О том, как это сделать, читайте ниже.

Как вытащить жесткий диск

Сначала отключите питание, выдерните шнур из розетки или из блока питания. Это важно, так как даже при выключенном компьютере есть вероятность, что вам ударит током. Хотя в корпусе используется всего 12V и это не может принести вашему здоровью никакого вреда, но может быть неприятно.

Дальше нужно снять крышку корпуса, она крепится на двух винтах сзади и съезжает влево после того, как вы их открутите. Обратите внимание, что возле винтов на корпусе есть заклепки, иногда они заменяются болтиками, в таком случае их выкручивать не нужно.

Если у вас корпус с крышкой из закаленного стекла, то он как правило крепится на четырех винтах с резиновыми заглушками. Нужно подковырнуть заглушку и выкрутить винт.

Большой плюс корпусов в том, что вам не нужно ничего вытаскивать из компьютера, чтобы добраться до жесткого диска.

Отсоедините два провода, которые идут к нему. Обратите внимание: тот проводок, что поменьше, обычно имеет защелку. Располагается она сверху, так что ее хорошо видно. Чтобы достать этот провод из вашего HDD, отогните ее прежде, чем вытаскивать провод.

Далее нужно снять сам HDD со стойки. Для этого открутите по два винта спереди и сзади. Если у вас нет инструмента, чтобы подлезть туда, то придется снимать и заднюю крышку тоже.

В некоторых корпусах стойка расположена выходами к пользователю и снять HDD гораздо проще. Самый лучший вариант – это быстросъемное соединение на эксцентриковом зажиме. Огромный плюс в том, что корпуса, которые используют такие зажимы, не требуют отвертки для полного разбора.

Как установить и подключить жесткий диск

Чтобы установить новый HDD, вам нужно повторить инструкцию выше с последнего до первого пункта. Сначала установите новый диск на стойку, а потом подключите к нему провода SATA.

Какие перемычки нужно поставить на жесткий диск?

В бородатые времена на жестком диске можно было встретить перемычки, которые позволяли задать место в иерархии устройства. Это помогало избежать конфликтов с доступом к другим девайсам в системе. Такие перемычки были только на HDD, которые подключались по шлейфу, теперь же такого безобразия нет, и мы можем использовать только SATA и задавать иерархию программно.

Если же у вас древний комп, и вы устанавливаете жесткий диск на шлейф, то вам нужно установить на главный диск положение «Master», а на все остальные устройства – «Slave». Обычно «Master» подключается в конец шлейфа, а в середину ставится устройство «Slave».

Такие перемычки встречаются и на современных дисках, но чаще всего их не используют, так как если вы не будете закорачивать выходные ножки, то система подберет роль вашему накопителю автоматически.

Как установить второй HDD

Чтобы установить второй диск на компьютер (причем, неважно, SSD или HDD), вам необходимо иметь второй SATA шнур и свободный штекер блока питания под этот же разъем. На фото показан шнур, которым подключается жесткий диск к материнской плате.

Выключите компьютер, снимите крышку и закрепите второй диск в стойку. Затем его нужно подключить, один провод к материнке, второй – от блока питания.

Как только вы это сделаете, можно начинать установку Windows (если это новый главный диск), а можно просто запустить компьютер и пользоваться ним. Это пространство уже будет ждать вас в системе.

Обратите внимание при установке на версию разъема SATA: на фото показаны выходы на материнской плате с подписями. 1,5 GB/s – SATA 1, 3 GB/s – SATA 2 и 6 GB/s –SATA 3. Желательно, чтобы возможности вашего HDD совпадали с возможностями разъема. Чтобы узнать, какой у вас SATA на HDD, просто посмотрите техническую документацию, также можно поискать на корпусе слова «SATA» и посмотреть, какая версия написана рядом с ним.

Вертикальная и горизонтальная установка жесткого диска в док станцию USB 3.0

Стационарные

Мобильные

Существуют адаптеры для жестких дисков, которые позволяют использовать их в качестве флэшки.

Подключение в таких устройствах максимально простое. Главный критерий – это отсутствие вибрации и ударов на теле жесткого диска. То есть при транспортировке и в работе он должен быть жестко закреплен в корпусе.

Второй важный нюанс – скорость передачи. Считать выносной жесткий диск полноценным вряд ли можно из-за достаточно сильных ограничений по скорости. Чтобы немного сгладить эту проблему, нужно выбирать адаптер с поддержкой USB 3.0 или версией выше.

Можно ли устанавливать HDD вверх ногами?

Положение жесткого диска не имеет значения, он может располагаться в пространстве под любым углом. Главный критерий – жесткое закрепление, то есть он не должен болтаться, а как вы его закрепите – это значения не имеет с точки зрения надежности и параметров работы.

Как установить жесткий диск в салазки

Салазки – это сленговое название для любых переходников к жестким дискам. Рассмотрим переходник, который позволяет устанавливать 2,5” устройства в отсек для 3,5”. Также под салазками можно подразумевать адаптер для ноутбука, который дает возможность вместо ненужного DVD привода поставить второй жесткий диск, будь то HDD или SSD в форм-факторе 2,5”.

Как установить жесткий диск в переходник с 2,5” на 3,5”?

На фото показан переходник, в котором можно закрепить 2 накопителя. Они крепятся винтами справа и слева, всего 4 винтика на один накопитель. Желательно жестко закрепить HDD диски, SSD же в свою очередь не нуждается в жестком закреплении. Дело в том, что жесткий диск имеет подвижную часть, которая может вибрировать при работе, жесткое сцепление с корпусом позволяет минимизировать эти колебания.

Если при работе диск не закреплен, то все вибрации будут разрушать постепенно подвижные части, то есть шпиндель и привод лазерной головки, и они могут выйти из строя. Не говоря уже о том, что при постоянных вибрациях вы имеете повышенный риск столкнуться с ошибками при записи и чтении данных.

Как установить жесткий диск в салазки для ноутбука?

Как видно на фото, вам нужно использовать HDD или SSD с полноразмерным SATA разъемом. В то же время сама платформа подключается на место оптического привода, который имеет разъем miniSATA.

Когда вы распакуете салазки, то можно приступать к установке диска. Сначала достаньте специальную отвертку из ее корпуса и открутите встроенные винты.

Полностью выкручивать не нужно, достаточно убрать их немного внутрь, чтобы в отверстие пролез сам жесткий диск. Обратите внимание, что рядом с разъемом для HDD есть маленький переключатель. Он меняет режимы работы адаптера, и если у вас наблюдаются лаги, ошибки чтения/записи на новом диске, то переключите его в другое положение, это может исправить ситуацию. Установите жесткий диск и плотно прижмите его в сторону разъема. Теперь нужно его зафиксировать теми болтами, которые вы выкручивали вначале.

Дальше нужно достать из старого привода некоторые элементы. На фото показан винтик, которым крепится привод. Обычно он имеет специальные обозначения, которые помогут вам разобраться. После того как вы его выкрутили, нужно вытянуть сам привод и открутить с него некоторые детали, в первую очередь крепление. Также нужно снять пластиковую заглушку, у каждого ноутбука она уникальная, и чтобы все это выглядело красиво, нужно ее снять и переставить на салазки.

Прикрутите крепление от привода к салазкам и вставьте все это в ноутбук, затем закрепите адаптер винтом на нижней части корпуса.

Как установить второй HDD на ноутбук

Точно по той же инструкции, которая описана выше. Производители очень редко предусматривают место под второй накопитель, так что этот способ универсальный для большинства моделей ноутов.

Замена HDD на ноутбуке

Сначала не забудьте скопировать данные, о том, как это сделать, читайте далее. Чтобы заменить диск в ноутбуке, вам нужно отключить его и вытащить батарею. Снимите крышку быстрого доступа к HDD, как на фото. Если ваша модель ноутбука не этого предусматривает, то придется снимать всю заднюю крышку. Общих рекомендаций тут быть не может, каждая модель разбирается по-разному, и найти подробную инструкцию можно на сайте производителя или в интернете на видео.

Вытяните старый накопитель из корпуса и отключите его. Иногда жесткие диски крепятся на болтики, их нужно открутить. Сам жесткий диск в ноутбуке, как правило, находится в алюминиевом корпусе или хотя бы имеет выносные крепления. Их нужно снять и поставить на новый HDD. Затем уже прикрепить новый девайс на место старого и прикрутить его точно так же.

После этого закройте крышку быстрого доступа и можете пользоваться ноутбуком дальше. Но если это ваш единственный накопитель в системе, то придется установить на него Windows.

Как сделать резервное копирование данных перед заменой жесткого диска

Передача данных в большинстве случаев будет очень долгой, особенно если мы говорим про большие объемы или огромное количество маленьких файлов. Каждый способ имеет свои ограничения, недостатки и достоинства.

Два HDD

Если речь идет о полноразмерном настольном ПК, то проще всего установить новый HDD вторым жестким диском и перекинуть на него все данные, а потом избавится от старого устройства. Это самый оптимальный вариант, который требует от вас минимум усилий и затрат, –проводок SATA стоит меньше 1 доллара, а в некоторых жестких дисках идет в комплекте.

• Достоинства: быстро, просто и не дорого.
• Недостатки: нельзя применять в ноутбуках, моноблоках или миниПК.

HDD USB адаптер

Купив адаптер USB для вашего жесткого диска, подключить к компьютеру новый диск и сбросить на него информацию, или использовать старый, чтобы иметь доступ к записанным на нем файлам, пусть и с меньшей скоростью. Если ваш компьютер поддерживает USB 3.0, то лучше покупайте адаптер с этой же версией разъема.

• Достоинства: универсальный вариант для любого компьютера.
• Недостатки: низкая скорость и необходимость покупать сам адаптер, хоть он и не дорогой.

USB Flash

Если файлов немного, а под рукой есть флэшка, то можно записать все нужное на нее до замены накопителя.

• Достоинства: универсальный вариант и не требует дополнительных расходов, флэшка есть у каждого.
• Недостатки: мало места, большие объемы данных передать будет затруднительно. Достаточно низкая скорость передачи данных, будете ждать несколько часов, особенно если вы передаете много маленьких файлов.

Облачное хранилище

Топовый вариант для небольших объемов данных. Достаточно иметь скоростной выход в интернет и сбросить туда данные с компьютера, ноутбука, телефона, планшета и так далее.

• Достоинства: самый универсальный вариант, после переноса сможете использовать эти данные на любом устройстве.
• Недостатки: очень низкая скорость передачи, ниже, чем у USB 2.0. Для хранения больших объемов данных нужно арендовать место в облаке, что может быть не дешевым.

DVD привод

Запись нужной информации на диски – прошлый век, это очень долго и даже дорого, ведь болванки не бесплатные. К тому же ваш привод будет нагружен очень долгое время. Но если уж совсем нет других возможностей, то можно записать данные на диск.

• Достоинства: можно почувствовать ностальгию за ушедшими годами, когда диски еще были актуальными.
• Недостатки: долго записывать болванку, долго с нее сбрасывать данные, диски дорогие, нужно предварительно архивировать данные и разбивать их на части, чтобы влезали на один DVD.

И, конечно, вы всегда можете обратиться в UPGRADE CENTER HYPERPC – наши мастера проведут все работы, необходимые для безупречной производительности вашей машины.

Жесткий диск Типы жестких дисков — IDE, SATA, SCSI

Компьютерное оборудование:
•  Инструменты, статические и чистящие средства
•  Форм-фактор
•  Корпус ПК и вентиляторы
•  Материнская плата
•  Процессор (ЦП)

• Блок питания
• ОЗУ
•  Жесткий диск
•  Твердотельный накопитель
•  Оптический привод
•  Диск для гибких дисков
•  Видеокарта
• Звуковая карта
•  Сетевая карта
• Компьютерный монитор
•  Клавиатура и мышь
•  Ноутбук/нетбук
• Сборка компьютера
•  Разгон

Операционная система и резервное копирование:
•  Операционная система
•  Драйверы
•  Инструменты Windows
•  Учетные записи пользователей
•  Резервное копирование
•  Windows 10

Интернет и сеть:
•  Интернет
•  Wi-Fi или кабель
•  Улучшить скорость широкополосного доступа
•  Сетевые компьютеры

Компьютерная периферия:
•  Принтер
•  Сканер
•  Внешний жесткий диск
•  USB-накопитель

Компьютерная безопасность:
•  Антивирус
•  Антишпионское ПО
•  Фишинг
• Брандмауэр

Распространенные проблемы с ПК:
• Медленный компьютер
• Аппаратный сбой
•  Сбой программного обеспечения
•  Проблемы печати

Разное:
•  Ярлыки Windows
•  Глоссарий терминов
•  Палитра цветов HTML
•  Преобразователь базы номеров

Жесткие диски

В компьютере жесткий диск (HDD) используется для хранения и извлечения данных, таких как операционная система, программы и пользовательские файлы. Эти данные сохраняются даже при выключении компьютера.

Жесткий диск настольного компьютера имеет стандартный размер 3,5 дюйма, а портативный компьютер содержит 2,5-дюймовый жесткий диск меньшего размера. Больше информации о 2,5-дюймовом жестком диске на Страница ноутбука.

Жесткий диск подключается к материнской плате через интерфейсный кабель. Существует три основных типа интерфейса жесткого диска, включая старый IDE (Integrated Drive Electronics), также называемый PATA (Parallel ATA), новый SATA (Serial ATA) и SCSI (Small Computer System Interface), который в основном используется на серверах и в промышленность.

Жесткие диски — SATA и IDE
Два основных типа жестких дисков на домашнем компьютере включают старый жесткий диск IDE и новый жесткий диск SATA, которые изображены выше. Они оба одинакового размера и выглядят одинаково, за исключением разъемов питания и данных.

Зачем мне покупать жесткий диск для настольного компьютера?

Жесткие диски — это механические устройства с движущимися частями, которые могут выйти из строя, что приведет к потере всех ваших данных, хотя они относительно дешевы и их легко заменить. Вы также можете добавить к компьютеру больше жестких дисков для дополнительного места для хранения.

Какой тип жесткого диска мне следует купить?

Сначала вам нужно посмотреть на материнскую плату вашего компьютера или посмотреть в руководстве по материнской плате и определить, содержит ли он более старые разъемы IDE или более новые разъемы SATA. Материнская плата может даже содержать оба типа разъема.

Если на материнской плате есть разъемы IDE, вам понадобится жесткий диск IDE (PATA). Обычно на материнской плате есть два разъема IDE, и каждый разъем может управлять двумя дисками, что позволяет подключить в общей сложности четыре диска. Более новый компьютер, скорее всего, будет иметь разъемы SATA, которые позволяют использовать один диск на разъем SATA. Если вы собираетесь добавить в компьютер больше внутренних жестких дисков, вам понадобится не только запасной разъем для передачи данных, но и место для установки диска в корпус.

После того, как вы определились с типом жесткого диска для покупки, вы захотите купить тот, который имеет наибольшую емкость, которую вы можете себе позволить, а также быстрый. Емкость диска определяет, сколько данных может быть сохранено, и измеряется в ГБ (гигабайтах) или ТБ (террабайтах). Скорость жесткого диска зависит от того, насколько быстро он вращается, а обычные скорости включают 5400 об/мин (оборотов в минуту) или 7200 об/мин. Рекомендуется получить более быстрый диск.

Глядя на фото разъемов SATA выше, вы увидите, что четыре разъема синие, а два белые. Синие разъемы на этой материнской плате — это SATA2 (SATA II), а белые — SATA3 (SATA III). SATA2 — это интерфейс второго поколения, работающий со скоростью 3 Гбит/с (300 мегабайт в секунду), а SATA3 — интерфейс третьего поколения, работающий намного быстрее со скоростью 6 Гбит/с (600 мегабайт в секунду). SATA1 первого поколения работал со скоростью 1,5 Гбит/с (150 мегабайт в секунду). Если ваша материнская плата поддерживает SATA3, имеет смысл купить жесткий диск SATA3, который использует эту скорость. Если на материнской плате есть только разъемы SATA2, то он все равно будет нормально работать с жестким диском SATA3, поскольку он обратно совместим, но будет работать на более низкой скорости.

При просмотре спецификаций жестких дисков вы можете заметить, что они имеют кэш-память разного размера. Это встроенная память внутри накопителя, которая используется в качестве буфера для ускорения передачи данных. Обычно предпочтительнее кэш большего размера (измеряемый в мегабайтах).

Популярны жесткие диски следующих марок: Western Digital, Seagate, Maxtor, Hitachi и Samsung.

Сегодня вы можете приобрести экологически чистые жесткие диски, которые можно приобрести в компаниях Western Digital и Seagate. Они позиционируются как экологически безопасные, поскольку потребляют меньше энергии и работают тише и холоднее, чем обычные жесткие диски.

Вы также можете подключить к компьютеру внешний жесткий диск, который обычно подключается через разъем USB (универсальная последовательная шина). Это хорошая идея, если вы не хотите устанавливать внутренний жесткий диск или не хватает разъемов или места для размещения диска внутри корпуса. У вас также есть возможность отключить внешний жесткий диск и использовать его на другом компьютере. Однако это будет медленнее, чем внутренний жесткий диск.

Следующая страница

Google Реклама

Типы разъемов для жестких дисков — питание и данные

Статьи

Robert Sole Follow on Twitter Отправить письмо 3 июля 2020 г.

0 17,893 4 минуты чтения

Модули хранения со временем эволюционировали, адаптируясь к требованиям рынка. В то же время, когда разрабатываются новые технологии для создания накопителей, разрабатываются новые разъемы. Вот почему мы собираемся посмотреть, какие сегодня самые распространенные разъемы для жестких дисков, не вдаваясь в подробности, поскольку каждый из них имеет много особенностей.

Samsung 860 EVO — Твердотельный диск SSD (500 Гб, 6 Гб/с) цвет черный

• Имеет интерфейс SATA
• Предназначен для высокопроизводительных компьютеров, рабочих станций и NAS
• Последовательная запись: 520МБ/ s
• Технология V-NAND обеспечивает надежность благодаря ТБВт 2400

Содержание

Разъемы питания жесткого диска

Для работы жесткого диска нам необходимо подать на него напряжение, которое будет зависеть от нескольких факторов. Наиболее распространенные разъемы:

• Molex: Разъем питания для жестких дисков IDE (также называемый PATA). В настоящее время этот разъем не используется, но он по-прежнему используется в блоках питания для питания различных решений с адаптерами. Этот кабель имеет четыре провода, которые идут к четырем контактам, цвета:
  • Красный: 5 В
  • Черный: отрицательный
  • Черный: отрицательный
  • Желтый: 12 В

• 4 те же четыре силовых кабеля, что и у Molex, хотя тип разъема и количество контактов изменились.

Продажи

Akyga AK-CA-16 — Кабель-адаптер Molex для 2 гнезд SATA (15 см)

• Высокое качество и конкурентоспособная цена
• 4-контактный разъем Molex Ide для 2 гнезд Sata
• Длина кабеля: 15 см

Разъемы данных для жестких дисков

Мы видели стандартные кабели питания для жестких дисков. Molex теперь устарел, потому что он использовался для питания жестких дисков IDE (также называемых PATA). Мы увидим наиболее распространенные разъемы данных или порты подключения на современных жестких дисках.

IDE (LEG)

Разъемы Integrated Derive Electronic (IDE) были разработаны в 1986 году компаниями Western Digital, Control Data Corporation и Compaq. Этот стандарт также получил обозначения ATA, P-ATA или PATA. Что интересно, этот разъем имеет до 8 различных версий, достигающих скорости до 166 МБ/с.

Если что-то его и характеризует, так это то, что это 40-контактный разъем с центральной выемкой для правильной установки кабеля. Этот разъем действительно представляет собой довольно грубую шину данных. Что-то, что также характеризует его, так это то, что между разъемом данных и разъемом питания есть набор контактов и перемычек. Они использовались для установки устройства в качестве основного или вторичного (ведомого), хотя были и другие возможные конфигурации.

Valueline VLCP74500E10 — кабель IDE / ATA 100/133, 80 жил, 1 метр, серый

• аксессуар

SATA

Переходим к разъему SATA, который представляет собой эволюцию разъема PATA, впервые представленного в 2000 году. упрощает количество необходимых разъемов данных, упрощает проводку и подключение. Что очень интересно в этом разъеме, так это то, что он допускает горячее удаление, чего не позволяет PATA.

Как и в предыдущей модели, разъем для передачи данных имеет конструкцию, позволяющую подключать его только в одном положении. Кабель для передачи данных обычно плоский и очень компактный, в отличие от кабеля PATA, который был широким и более сложным в обращении.

deleyCON 3x 50 см SATA 3 Набор нейлоновых кабелей Кабель для передачи данных Соединительный кабель 6 Гбит/с Материнская плата HDD SSD Жесткий диск 2 Прямой разъем S-ATA Черный

• deleyCON 0,5 м набор нейлоновых кабелей SATA III (Serial AT Attachment) // 3 ед. // Скорость передачи до 6 Гбит/с
• Подключение: 7-контактный прямой разъем SATA к 7-контактному прямому разъему SATA // Обратная совместимость с SATA I (S-ATA I), SATA II (S-ATA II)
• Стандартизированные и точные разъемы SATA // Совместимы со всеми устройствами, имеющими разъем S-ATA (жесткие диски, жесткие диски, твердотельные накопители, CD, DVD, приводы и записывающие устройства BluRay, ленточные накопители SATA, устройства чтения карт памяти и т. д.)
• Разъем SATA с крючком // Легко помещается в корпусе ПК
• В комплекте: кабель для передачи данных SATA 3, соединительный кабель // Длина: 50 см // Цвет: 3x черный = 3 шт.

S.A.S.

Разъем SAS физически ничем не отличается от разъема SATA. Что интересно в жестких дисках SAS, так это то, что их можно подключать к материнской плате с разъемами SATA, но не наоборот. Жесткие диски SAS обычно используются для серверов и современных систем хранения данных, требующих высокой скорости передачи данных.

Обратите внимание, что порт SAS может поддерживать подключение нескольких жестких дисков. Порты SATA поддерживают только один накопитель, поэтому для каждого жесткого диска SATA нам нужен один порт SATA.

CABLEDECONN 0,75 м Внутренний SFF8087 Mini SAS 36-контактный штекер с защелкой на SATA 7-контактный разъем (X4) Кабель прямого отвода (8087 — 4sata 0,75 м)

• Полоса пропускания 6 Гбит/с Разъем SATA с защелкой предотвращает случайное отсоединение
• Лента: алюминиевый майлар и термоплавкий майлар
• Предлагает автоматическую аппаратную защиту от перенапряжений с контролем направления для интерфейса RS-485. Разъем M.2 также известен как форм-фактор следующего поколения (NGFF). Его главная особенность в том, что накопитель установлен на материнской плате, поэтому кабелей нет.

  Разъемы M.2 основаны на интерфейсе PCI-Express 3.0, а в последнее время — на интерфейсе PCIe 4.0. Этот разъем может работать под интерфейсом PCI-Express, а также под интерфейсом SATA. Следует отметить, что твердотельные накопители M.2 NVMe могут поддерживать диски PCI-Express и SATA, а M.2 SATA поддерживают только диски SATA.

  При использовании PCI-Express 3.0 достигается скорость до 3000 МБ/с (PCIe 3.0 x4), а при использовании PCI-Express 4.0 — до 6000 МБ/с (PCIe 4.0 x4). Bass SATA M.2 ограничен типом шины до 600 МБ/с.

  Продажа

  Samsung 970 EVO Plus MZ-V7S500BW | Внутренний твердотельный накопитель NVMe M.2, 500 ГБ, скорость последовательного чтения до 3500 МБ/с

  • SSD с технологией Samsung V-Nand. Потребляемая мощность (в режиме ожидания): макс. 30 мВт Фактическое энергопотребление может варьироваться в зависимости от аппаратного обеспечения и конфигурации системы > Рабочая температура: 0–70 ℃
  • Форм-фактор 2,5 дюйма идеально подходит для стационарных ноутбуков. Поддержка шифрования: 256-битное шифрование AES (класс 0) TCG/Opal IEEE1667 (зашифрованный диск)
  • Интерфейс SATA 6 Гбит/с и обратная совместимость с SATA 3 Гбит/с и SATA 1,5 Гбит/с
  • До 3500 МБ/с последовательно скорость чтения и до 3300 МБ/с скорость последовательной записи
  • Произвольное чтение (4KB, qd32) и до 600000 IOPS, произвольная запись (4KB, qd32) до 550000 IOPS

  PCI-Express

  Есть вариант Проще говоря, M. 2 использует порты PCI-Express на материнской плате. Накопители на основе шины данных PCI-Express могут быть основаны на комбинациях дисков M.2 или конкретных решениях.

  Эти типы устройств в настоящее время редко встречаются на обычном рынке, но полезны для профессиональных сегментов. Это гораздо более дорогие устройства, чем устройства M.2, хотя они, как правило, предлагают более высокую емкость и лучшую скорость передачи.

  Gigabyte AORUS RGB AIC 1TB NVMe 1.3 PCIe 3.0×4

  • Gigabyte AORUS RGB AIC 1TB NVMe 1.3 PCIe 3.0×4
  • Gigabyte AORUS RGB AIC 1TB NVMe 1.3 PCIe 3.0×4
  • Gigabyte AORUS RGB AIC 1TB NVMe 1.3 PCIe 3.0×4
  • Gigabyte AORUS RGB AIC 1 ТБ NVMe 1.3 PCIe 3.0×4
  • Gigabyte AORUS RGB AIC 1 ТБ NVMe 1.3 PCIe 3.0×4

  USB

  Порт USB быстро стал стандартом для внешних жестких дисков. Со временем этот разъем эволюционировал до стандартов USB 3.0 (USB 3.2 Gen1), USB 3.
