Что такое паяльный жир и для чего он используется

Паяльный жир представляет собой специальный флюс, который используется при пайке металлов для улучшения качества соединения. Он выпускается в виде пастообразного вещества, напоминающего по консистенции обычный жир или вазелин.

Основные функции паяльного жира при пайке:

• Удаление оксидных пленок с поверхности металла
• Защита места пайки от окисления во время нагрева
• Снижение поверхностного натяжения припоя
• Улучшение растекания припоя по поверхности
• Обеспечение более прочного соединения деталей

Паяльный жир особенно эффективен при пайке окисленных и загрязненных поверхностей, а также при соединении трудно паяемых металлов.

Состав паяльного жира

Существует два основных вида паяльного жира:

Активный паяльный жир

В состав активного паяльного жира входят:

• Вазелин технический — 40-50%
• Парафин — 15-20%
• Хлорид цинка — 15-20%
• Хлорид аммония — 10-15%
• Деионизированная вода — 5-10%

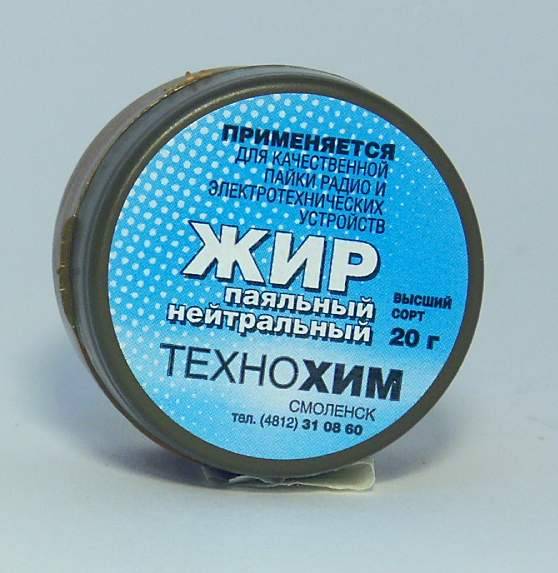

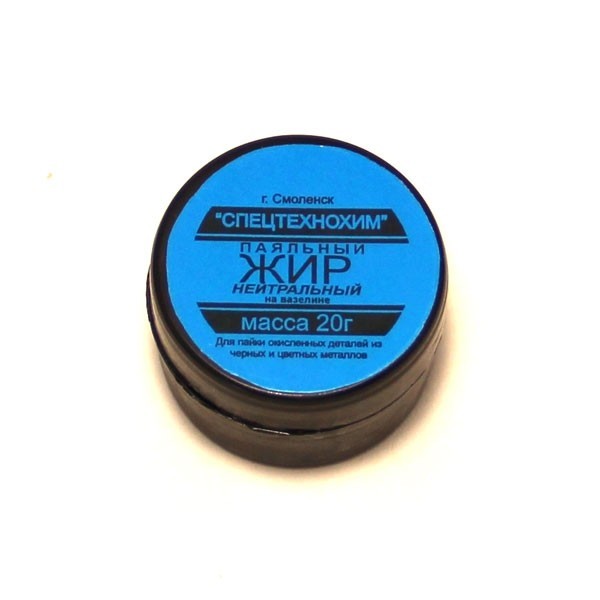

Нейтральный паяльный жир

Нейтральный паяльный жир содержит:

• Канифоль — 50-60%
• Стеарин — 30-40%
• Вазелин технический — 10-20%

Активный паяльный жир обладает более агрессивными флюсующими свойствами, но требует обязательной отмывки после пайки. Нейтральный жир менее активен, но более безопасен в использовании.

Особенности применения паяльного жира

Правильное использование паяльного жира позволяет значительно улучшить качество пайки. Основные рекомендации по применению:

1. Перед нанесением жира поверхности деталей необходимо тщательно очистить и обезжирить.
2. Жир наносится тонким равномерным слоем с помощью кисточки или палочки.
3. Наносить жир следует непосредственно перед пайкой, чтобы он не успел высохнуть.
4. При пайке паяльником температура его жала должна быть 250-350°C.
5. После пайки остатки активного жира обязательно удаляются растворителем.

Активный паяльный жир используется для пайки сильно окисленных поверхностей и трудно паяемых металлов — стали, чугуна, меди. Нейтральный жир подходит для пайки электронных компонентов.

Преимущества паяльного жира

По сравнению с другими флюсами паяльный жир имеет ряд достоинств:

• Высокая эффективность при пайке загрязненных и окисленных поверхностей
• Хорошо удерживается на вертикальных и наклонных поверхностях
• Обеспечивает качественное соединение даже при низкотемпературной пайке
• Удобен в применении благодаря пастообразной консистенции
• Защищает место пайки от повторного окисления

Эти свойства делают паяльный жир незаменимым при выполнении ремонтных и монтажных работ в бытовых условиях.

Недостатки и ограничения в использовании паяльного жира

При работе с паяльным жиром следует учитывать некоторые его недостатки:

• Активный жир имеет коррозионное воздействие, требует тщательной отмывки
• Остатки жира могут вызывать коррозию металла со временем
• Выделяет вредные пары при нагреве, требуется хорошая вентиляция
• Не рекомендуется для пайки электронных компонентов
• Имеет ограниченный срок годности после вскрытия упаковки

Из-за этих особенностей паяльный жир не подходит для массового производства и пайки чувствительной электроники. Его применение ограничено бытовыми и ремонтными работами.

Сравнение паяльного жира с другими флюсами

Рассмотрим, чем паяльный жир отличается от других распространенных флюсов:

Параметр	Паяльный жир	Канифоль	Паяльная кислота
Активность	Высокая	Средняя	Очень высокая
Коррозионное воздействие	Среднее	Низкое	Высокое
Удобство нанесения	Высокое	Среднее	Низкое
Необходимость отмывки	Желательна	Не требуется	Обязательна
Применение в электронике	Ограниченно	Широко	Не применяется

Как видно, паяльный жир занимает промежуточное положение между канифолью и паяльной кислотой по своим свойствам.

Как выбрать качественный паяльный жир

При выборе паяльного жира следует обращать внимание на следующие факторы:

• Соответствие ГОСТу 19113-84 (для активного жира)
• Известный производитель с хорошей репутацией
• Подходящий объем упаковки (от 20 до 500 г)
• Герметичность и прочность упаковки
• Срок годности (не менее 12 месяцев)
• Консистенция (не должен быть слишком жидким или твердым)

Качественный паяльный жир должен быть однородным по составу, без комков и посторонних включений. Цвет может варьироваться от светло-желтого до коричневого.

Техника безопасности при работе с паяльным жиром

Чтобы обеспечить безопасность при использовании паяльного жира, необходимо соблюдать следующие правила:

1. Работать в хорошо проветриваемом помещении или использовать вытяжку.
2. Избегать попадания жира на кожу и слизистые оболочки.
3. Использовать защитные перчатки и очки.
4. Не допускать перегрева жира выше 400°C во избежание выделения токсичных паров.
5. Тщательно мыть руки после работы с жиром.
6. Хранить паяльный жир в плотно закрытой таре в недоступном для детей месте.

При соблюдении этих мер предосторожности работа с паяльным жиром будет безопасной и эффективной.

Часто задаваемые вопросы о паяльном жире

Можно ли использовать паяльный жир для пайки электронных компонентов?

Активный паяльный жир не рекомендуется для пайки электронных компонентов из-за риска коррозии. Для этих целей лучше использовать нейтральный жир или специальные флюсы для электроники.

Как долго хранится открытый паяльный жир?

После вскрытия упаковки паяльный жир сохраняет свои свойства в течение 3-6 месяцев при условии хранения в герметичной таре. Со временем он может загустевать и терять эффективность.

Чем можно заменить паяльный жир в домашних условиях?

В качестве альтернативы можно использовать канифоль или самодельный флюс из канифоли, растворенной в спирте. Однако эти заменители менее эффективны при пайке окисленных поверхностей.

Требуется ли отмывка после использования нейтрального паяльного жира?

Нейтральный паяльный жир считается некоррозионным, поэтому его остатки можно не удалять. Однако для повышения надежности соединения рекомендуется все же промыть место пайки спиртом или специальным очистителем.

Жир паяльный активный

Активный жир для спаивания считается великолепным веществом для таких случаев, в которых предстоит осуществление процедур соединения трудных материалов. Такое вещество используется для сложно спаиваемых материалов, либо когда требуется работать с заготовками, с наличием большого количества ржавчины, поэтому такой метод считается более востребованным.

Во всех остальных различных процедурах, такой способ считается обыкновенным флюсом, часто используемым для спаивания материалов. Консистенция такого вещества является достаточно специфической, которая напоминает простой жир, но у него нет никакого отношения к животным разновидностям. Тут присутствует наличие сложного химического состава, обладающего некоторыми активными элементами. Благодаря им, может производиться спаивание с наилучшими свойствами для изготовлений, с большой загрязненностью поверхности материала.

Независимо от того, какая толщина заготовки, активные элементы все равно удаляют, различные негативные образования, такие как оксиды, пленки, и остальные появления. Перед осуществлением процесса соединения, конечно, необходимо обработать поверхность металла, однако использование активного жира для спаивания, дает соответственно большой уровень качества конечного результата, в отличие от использования нейтрального.

Нет необходимости в наличии большого опыта для спаивания, чтобы достичь высокого уровня качества соединения, которое является гораздо лучше, чем в применении остальных разновидностей флюса. Особых затруднений в приобретении активного жира для спаивания нет, поскольку их можно приобрести почти в любых необходимых магазинах. Наличие компонентов производится по ГОСТ 19113-84.

Стандарт также выявляет, какое соотношение присутствующих элементов должно входить в состав жира. Благодаря вязкости и мягкости осуществляется специфичность в процедурах, поскольку вещество считается средним результатом между твердыми и жидкими видами флюса.

Отличие особенностей активного жира для спаивания

Использования активного жира для спаивания обозначено особенностями самих деталей. Например, его не рекомендуется применять в местах, где присутствуют тонкие соединения из металла, поскольку контакты на микросхемах, скорее всего, испортятся при соприкосновении с флюсом еще до того, как начнется осуществление процесса спаивания. Виной этому, будут являться активные элементы, которые уничтожают ржавчину и остальные различные налеты. Для подобных веществ, особого значения не имеется, будь то ржавчина или контакты микросхем, поэтому такая сильно влиятельная среда уничтожает почти все, с чем происходит соприкосновения.

Так же немало важной особенностью считается то, что большинство из компонентов состава считаются вредоносными для дыхательной системы человека. В связи с таким негативным проявлением вещества, потребуется аккуратно производить работы, обеспечивая соответствующее проветривание помещения. Подобные свойства в некоторой степени имеют в своем составе и нейтральный жир для спаивания, но в весьма маленькой степени.

Мастера считают, что подобной разновидности флюс считается одним из лучших, поскольку есть возможность в осуществлении процесса спаивания без всяких затруднений, где может справиться, даже новичок. Материал имеет хорошую текучесть и великолепно схватывается. Благодаря ему, есть возможность без всяких затруднений изготовить тонкую пленку металла, что бы осуществить лужение поверхности. После использования активного жира для спаивания на вазелине, почти не остается никаких следов и бугорков на месте спаивания.

Преимущества жира для спаивания

•        Благодаря применению подобного вида флюса, можно достичь высокого уровня качества соединение, а главное легко осуществимого, лужения контактов и деталей;

•        Использования жира значительно улучшает процесс спаивания различных металлов, и неважно какая марка;

•        После применения, подобное вещество легко смывается, поскольку на месте соединения довольно часто присутствуют остатки флюса;

•        Активный жир для спаивания СТ-61В и другие подобные разновидности считаются наиболее лучшим вариантом при спаивании затруднительных заготовок с наличием множества различных загрязнений

•        Когда при воздействии температуры припой растекается, не появляются никакие зазубрины, если оторвать паяльник;

•        Флюс является весьма востребованным и распространенным веществом, при этом владеет соответственно маленькой себестоимостью:

•        Данное вещество без всяких затруднений удаляется с поверхности материала с помощью воды.

Недостатки




•        Подобная разновидность вещества владеет свойствами коррозии, которые переходят к металлу вместо соединения, если в необходимое время не смыть флюс;

•        Существует некоторая вероятность в разъедании мелких деталей, поэтому данное средство является не лучшим для спаивания микросхем;

•        При использовании такого вещества образуются химические испарения, которые могут плохо влиять вред дыхательную систему человека.

Состав и химическо-физические свойства

Состав активно жира для спаивания имеет в себе такие виды компонентов как:

• Парафин;
• Хлорид цинка;
• Деионизированная вода;
• Вазелин;
• Хлорид аммония.

Подобный состав намного сложнее, и имеет в наличии большой спектр воздействия. Благодаря ему происходит плавное распределение жира по поверхности материала, но не удерживает его в вязких каплях. Благодаря тому, что вещество проникает во все неровности и щели, происходит надежное схватывание, а еще понижается шанс образования бугров, и заостренных краев в напаянном слое припоя.

Также присутствуют некоторые свойства, которые отмечаются большим уровнем растворения в воде, и других различных органических соединениях. Если вещество подвергается воздействию компактной температуры, оно станет вязким, как простой жир. Но если повысить температуру, оно станет более жидким. Благодаря активным химическим составам образуются условия агрессивной среды, из-за чего необходимо весьма аккуратное использование подобного материала.

Особенности выбора


Если выбор использования активного жира для спаивания будет завершен, необходимо заняться рассмотрением вариантов и особенностей подбора флюса. В начале, потребуется выявить стандарты изготовления материала. Самым верным выбором будет приобрести материал, в соответствии с ГОСТом. В некоторых ситуациях производители попросту не соблюдают необходимого стандарта, и предпочитают положиться, на свои разработки. В подобном случае, на гарантию качества и надежности использования жира полагаться не стоит. Надежность в процессе спаивания из-за такого недоразумения может значительно пострадать, поэтому необходимо доверять только проверенным вариантам.

Следующим важным выбором считается вес в упаковке. Если процесс спаивание осуществляется весьма часто, и требуется расходовать большое количество материала, то рекомендуется приобретать активный жир для спаивания 500 грамм и более. Если необходимо произвести работы с редким материалом или пробные работы, то для этого могут подойти более маленькие упаковки, которые имеют емкость в 20-50 грамм.

 Приобретенная коробка должна быть герметичной и крепкой, поскольку падения и различные удары во время проведения процедур вполне реальны, как и соприкосновение паяльника с ней. Стоимость подобного вещества не считается слишком большой, а что бы выбрать марку от хорошего производителя может помочь только личный опыт или советы от других покупателей.

Востребованные марки и производители


Существует много разных видов флюса, но в нынешнее время наиболее востребованной продукцией от производителей является:

• Тех ноком;
• ЕМ;
• Смол технохим.

Для чего нужен жир паяльный

Все, кто занимался пайкой, знают, что для этой процедуры требуется олово припой и флюс. Существует много разновидностей последнего, которые подбираются в зависимости от технологии процесса, паяльный жир — один из них. Одна часть новичков и любителей, предпочитают использовать канифоль или паяльный флюс, поскольку считают такой способ более удобным. Другие просто не знают о существовании паяльного жира и его отличительных качествах. Чтобы устранить этот пробел в знаниях, давайте рассмотрим, что представляет собой это вещество, какими свойствами оно обладает, а также узнаем его область применения.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Жир паяльный для чего
• Что такое паяльный жир и паяльная кислота? Как применять паяльный жир и паяльную кислоту?
• Что такое паяльный флюс?
• Паяльный жир активный и нейтральный состав, для чего нужен, применение, как пользоваться
• Для чего и зачем нужен паяльный флюс
• Паяльный жир
• Флюс (пайка)
• Для чего паяльный жир?
• Узнайте, для чего нужен паяльный флюс. Для чего нужен флюс паяльный
• Для чего нужен паяльный жир: применение активного и нейтрального вида

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Паяльный жир

Жир паяльный для чего

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

Паяльный жир и его использование. Многие ли из читателей данной статьи, и часто ли, применяют в своей практике паяльный жир? Наверняка большинству гораздо ближе жидкие флюсы, наносимые кисточкой или просто канифоль. А между тем, паяльный жир довольно широко применяется в качестве полноценного паяльного флюса.

Паяльный жир выпускается двух видов: нейтральный паяльный жир и активный. Активный паяльный жир на вазелиновой основе прекрасно служит, когда требуется спаять даже крупные детали из окисленных цветных или черных металлов, по этой причине он очень полезен в хозяйстве, почти также как обычная паяльная хлорид цинка кислота.

Нейтральный же паяльный жир отлично подойдет в качестве обычного флюса в процессе пайки любых электротехнических и радиоустройств, печатных плат и т. Ясно, что активный паяльный жир не нужно применять для пайки радиодеталей, как и паяльную кислоту. Паяльный жир в целом предназначен для тех же целей, что и распространенная во все времена канифоль, он тоже призван устранить невидимую оксидную оболочку с металла, и облегчить таким образом пайку.

Когда канифоль не в состоянии справиться с этой простой казалось бы задачей, например оксидную оболочку со стали убрать она не сможет, тогда на помощь и приходит, в качестве неплохой альтернативы, активный паяльный жир. Нейтральный паяльный жир, к примеру канифольно-стеариновый, с легкостью устранит загрязнения и оксидные пленки при пайке, допустим, меди с использованием низкотемпературных припоев, именно по этой причине нейтральный паяльный жир и получил большую популярность как в промышленности, так и в быту.

Нейтральный паяльный жир отличается густотой, поэтому он замечательно держится на разнообразных металлических контактах, на выводах радиодеталей, таким образом, в отличие от жидких флюсов, здесь появляется возможность удобной и точной дозировки. Жир быстро можно наносить сразу на много мест пайки, используя например спичку, грубую кисточку или зубочистку. При необходимости остатки паяльного жира просто смываются изопропанолом, бензином «Калоша», либо отмывочной жидкостью, вручную либо в ультразвуковой ванне.

Так, применение нейтрального паяльного жира является достаточно удобным и к тому же совершенно безопасным способом улучшения пайки, скорость и качество паяльных работ значительно при этом повышаются. Активный паяльный жир, основа которого состоит из: вазелина, парафина, хлорида цинка, деионизованной воды и хлорида аммония, в отличие от упомянутого выше нейтрального паяльного жира, обладает лучшими паяльными качествами, однако из-за его высокой коррозионной активности требует обязательной тщательной промывки после пайки.

Именно по этой причине из-за коррозионной активности для пайки печатных плат активный паяльный жир не подходит. Применяется он только для пайки корродированных и сильно окисленных деталей из черных и цветных металлов.

Остатки активного жира, кстати, довольно легко смываются, равно как и в случае с использованием нейтрального паяльного жира. Смотрите также: Виды и конструкции электрических паяльников. Поделитесь этой статьей с друзьями:. Вступайте в наши группы в социальных сетях:. ВКонтакте Facebook Одноклассники Pinterest. Смотрите также на Электрик Инфо : Что такое канифоль: состав, свойства, применение Индукционные паяльные станции Приборы и инструменты для пайки Припои и флюсы для пайки Паяльники и паяльные станции.

И опять же, его не везде, в отличие от канифоли можно использовать. С удовольствием читаю ваш сайт, нечасто так много полезной информации можно найти в интернете. Можно смешать этот флюс с металлической стружкой и нанести в место спайки.

При прогреве, обычно открытым огнем горелки, стружка расплавляется раньше чем основа и получается хороший шов.

Наверное мне продали фальсификат. Новые статьи Тематическая викторина от Иосифа Труба Чем конструкция дорогих розеток отличается от дешевых Какие нужны насадки на болгарку и перфоратор для провед IGBT-транзисторы — основные компоненты современной сило Как работают датчики и токовые клещи для измерения пост Какое напряжение опасно для жизни человека?

Почему выключатель размыкает фазу, а не ноль? В Интернете кто-то прав! За применение этой информации администрация сайта ответственности не несет. Перепечатка материалов сайта запрещена. Пожалуйста, подождите Электрик Инфо. Добавление комментария. Тематическая викторина от Иосифа Труба Чем конструкция дорогих розеток отличается от дешевых Какие нужны насадки на болгарку и перфоратор для провед Или о чём говорят электрики Бортовая сеть автомобиля.

Вся информация на сайте предоставлена в ознакомительных и познавательных целях. Комментарии: 1 написал: Грегор [цитировать]. Ни разу не слышал о таком жире, все больше когда нужно было что-то запаять пользовался канифолью по старинке, надо будет на радиорынке посмотреть это средство для пайки.

Комментарии: 2 написал: Slavik Rusin [цитировать]. Комментарии: 3 написал: Вася [цитировать]. Несколько лет назад купил себе паяльный нейтральный жир, но он не такой консистенции, он у меня как парафин, его не намажешь без горячего паяльника.

Что такое паяльный жир и паяльная кислота? Как применять паяльный жир и паяльную кислоту?

Среди множества флюсов паяльный жир ПЖ не слишком известен широкому кругу населения. Большинство людей считает основным средством для пайки канифоль. Зная отличные характеристики ПЖ, профессионалы и любители предпочитают его остальным аналогам. Флюс не имеет никакого отношения к органическому веществу. На самом деле ПЖ представляет собой химическое соединение различных реактивов. По своему внешнему виду и некоторым свойствам вещество напоминает смалец. На практике применяются два вида флюса: нейтральный и активный ПЖ.

Новички используют канифоль или паяльный флюс, поскольку считают такой способ более удобным. Другие не знают о существовании паяльного жира.

Что такое паяльный флюс?

Одним из важных показателей, во время проведения ремонта радио — и электроаппаратуры, является качественная пайка металлических деталей и узлов. Для прочности неразъемного соединения, при монтаже бескорпусных радиодеталей, элементов из разного металла используют паяльный жир. Не являясь средством массового использования, он имеет определенный спрос среди профессионалов и начинающих паяльщиков. В состав жировой паяльной смеси входит канифоль, технический вазелин, стеарин, хлорид цинка, высокоочищенная вода, хлорид аммония. Благодаря такой совокупности химических элементов жир для пайки, обеспечивает:. Паяльный раствор, выполняющий сразу несколько функций, облегчает процесс пайки, делает его более удобным, безопасным. Флюс, по своему температурному интервалу активности относится к низкотемпературным материалам, по природе растворения является водным, по механизму действия защитным. Наносить его модно с помощью палочки или кисточки. Главным назначением пастообразного жира — это пайка контактов у поврежденных коррозией элементов радио-, электротехнических устройств. Выбирается паяльный раствор, с учетом материала, из которого изготовлены соединительные детали, применяемого припоя и характера монтажа аппаратуры.

Паяльный жир активный и нейтральный состав, для чего нужен, применение, как пользоваться

Регистрация Вход. Ответы Mail. Вопросы — лидеры Квадрокоптер летит токо в верх модель YH 1 ставка. Не взлетает квадрокоптер 1 ставка.

Среди специалистов и поклонников пайки известны широко такие флюсы, как канифоль и паяльная кислота.

Для чего и зачем нужен паяльный флюс

Пайка — это соединение деталей между собой, для соединения этих деталей используется два основных компонента, это припой и флюс. Ни один процесс пайки не обходится без таких материалов как припой, флюс, канифоль, некоторые радиолюбители используют паяльные кислоты, различные смеси и прочее. В этой статье о них и поговорим. Припой — это металл или сплав, применяется для соединения и пайки радиодеталей, имеет температуру плавления ниже, чем соединяемые металлы. Припой прочно соединяет радиодетали между собой, растекается по нему и заполняет зазоры или отверстия между соединяемыми деталями. Мягкими припоями являются оловянно-свинцовые сплавы.

Паяльный жир

Подать объявление. Используя этот веб-сайт, вы соглашаетесь с использованием файлов cookie. Ознакомьтесь с Политикой использования файлов cookie. Выбрать раздел. Найдено в разделах Фильтр.

Паяльный жир своими руками для пайки. Что это такое и как пользоваться паяльным жиром. Особенности пайки жиром паяльным и его.

Флюс (пайка)

Она не разрушает соединяемые поверхности. Например, при монтаже печатных плат. Соединяемые детали удерживает припой. Далее читатель сможет узнать о нем больше.

Для чего паяльный жир?

Флюс не имеет никакого отношения к органическому веществу. На самом деле ПЖ представляет собой химическое соединение различных реактивов. По своему внешнему виду и некоторым свойствам вещество напоминает смалец. На практике применяются два вида флюса: нейтральный и активный ПЖ. Стеариново-канифольный флюс называют нейтральным жиром.

Множество специалистов по спаиванию используют большое количество разных флюсов, имеющих в наличии необходимые преимущества для соответствующих предстоящих работ. Жир для спаивания является весьма востребованным способом среди множества разновидностей, поскольку обладает великолепными свойствами в использовании, благодаря которым уровень качества конечного результата гораздо больше, в отличие от использования простой канифоли.

Узнайте, для чего нужен паяльный флюс. Для чего нужен флюс паяльный

Она не разрушает соединяемые поверхности. Например, при монтаже печатных плат. Соединяемые детали удерживает припой. Далее читатель сможет узнать о нем больше. Кислород и примеси прочих веществ реагируют с ними с образованием поверхностных пленок. Даже такой благородный металл как серебро, подвержен этому воздействию. Он, расплавившись в месте пайки, изолирует поверхность от доступа воздуха.

Для чего нужен паяльный жир: применение активного и нейтрального вида

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.
