3 способа, с усилением и без потери качества сигнала
Если антенна правильно установлена и настроена, она будет принимать качественный телесигнал. И если этот так, у пользователя может возникнуть вопрос, нельзя ли подключить к ней сразу два телевизора. А если можно 2, то как быть с тремя или, скажем, пятью? Разберемся, в каких случаях это возможно и что потребуется для реализации задачи.
Сколько телевизоров можно подключить к одной антенне
Самый привычный для всех вариант – это «один экран – одна антенна». Однако сегодня уже никого не удивишь тем, что в одной квартире стоят два, три и более телериемника. Конечно, можно для каждого из них установить свою антенну, но намного выгоднее подключить все к одной общей, передающей высококачественный сигнал.
Технически двойное подключение несложное: есть специальные делители (двойники, тройники и пр.), с помощью которых один сигнал, поступающий по антенному кабелю, можно разделять на несколько.
При достаточной мощности сигнала и использовании качественных усилителей количество подключаемых телевизоров к одной антенне не ограничено.
При разделении сигнала нужно иметь в виду следующее:
- Возможна потеря мощности.
Под действием электромагнитных волн, с помощью которых передается сигнал, в телеантенне возникает ток, идущий по коаксиальному кабелю к принимающему устройству. Однако ток этот слаб. Любое дополнительное сопротивление ведет к потерям и в конечном итоге – к затуханию. Поэтому, подключая второй телевизор, надо учитывать, что работать вся система будет либо в зоне с мощным телесигналом, либо же надо заранее предусмотреть подключение усилителя. - Делители (они же сплиттеры) бывают разных конструкций.
Здесь важно помнить: спутниковый сплиттер для приема эфирного цифрового телевидения подойдет, наоборот – нет. Кроме того, бывают делители с согласованием и без. В большинстве доступных моделей, продающихся в магазинах, применена обычная емкостная или трансформаторная развязка, а значит, нужно предусмотреть место для питания усилителя еще до делителя. - Подключать два телевизора нужно к одной антенне, но разным приставкам.
Подключение к единому ресиверу технически проще, но он объединяет сигнал, так что на оба экрана будет синхронно транслироваться одна и та же картинка.
Подключать к каждому телевизору по своей индивидуальной антенне — это:
Круто!Трата денег!
Нужен ли усилитель
Усилитель с регулировкой мощности
Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо .
Он однозначно потребуется в ситуациях, когда:
- сигнал имеет хорошее качество, но низкую мощность;
- установлено два и более сплиттера;
- используются длинные соединяющие кабели.
Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.
Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.
Чтобы понять, нужен ли усилитель, необходимо измерить уровень сигнала с помощью мультиметра или хотя бы шкалы тюнера. Если уровень достаточно высок, можно обойтись без дополнительных доработок .
Подключение 2-х и более телевизоров к пассивной антенне
Пассивными называют те, которые не имеют конструктивно встроенного усилителя. Они принимают сигнал только за счет своей формы. Если усиление требуется, то оно обеспечивается за счет дополнительно подключаемого внешнего блока.
Самый простой способ подключить два телевизора – это установить на антенный кабель сплиттер с соответствующим числом выходов.
Наилучшими вариантами здесь будут:
Максимальное число телевизоров, подключаемое с помощью одного сплиттера, – 8 штук с использованием SAH 812F. Если требуется большее число, необходимо уже строить цепь из делителей, разветвителей и как минимум одного усилителя.
Важно! При подключении телевизора к пассивной антенне надо учитывать, что в диапазоне вещания цифрового ТВ затухание на отвод составляет от 3,8 до 4 и более Дб. Поэтому использование комбинации сплиттера и пассивной конструкции без потери качества возможно только в зоне, где сигнал сильный — не менее 70%.
Другой вариант подключения трех и более телеприемников – использование активного разветвителя. В этом случае кабель с антенны подключается к делителю, имеющему каскад усиления, а он, в свою очередь, передает сигнал на еще один разветвитель пассивного типа.
Активный разветвитель может иметь отдельный вход для питания или использовать ток, подаваемый от ресивера по тому же кабелю, по которому идет антенный сигнал.
Подключаем 2 телевизора к активной антенне
Под активной антенной понимается устройство, в котором блок усиления является ее конструктивной частью. При этом питание он чаще всего получает по коаксиальному кабелю. Подключить к такой антенне столько телевизоров, сколько требуется, можно двумя разными способами.
Через делитель с согласованием
Усиливающий блок нуждается в питании. Однако, если использовать обычный делитель, ток на антенну не пойдет: там стоит трансформаторная или емкостная развязка. Чтобы подать ток на усилитель, потребуется специальное устройство – делитель с проходом по питанию (Power Pass).
В этом случае два приемника (цифровые ТВ или ресиверы) будут делиться на активный (подающий через антенное гнездо ток на усилитель) и пассивный (принимающий уже мощный, обработанный сигнал).
Чтобы подключить к такому делителю 3, 4 или более телевизоров, можно воспользоваться активными разветвителями с внешним питанием. Цепочка соединения строится в этом случае так же, как описано выше для пассивной антенны.
Через обычный разветвитель
В том случае, если делителя с проходом питания нет, ток можно подать на участке между ней и сплиттером. В этом случае используется крепежный элемент для врезки и сепаратор блока питания.
Получаем следующее:
- на усилитель подается необходимый ток;
- сигнал через делитель идет к приемникам.
Если потребуется подключить 3 и более телевизора, нужно взять сплиттер с соответствующим количеством разъемов. Принципиальная схема та же.
В том случае, когда нужно подключить 2 телевизора, а у сплиттера три выходных разъема, свободный надо заглушить балластным резистором на 75 Ом (такое сопротивление у антенного кабеля).
Бонус: подключаем 2 телевизора без переходников
Как утверждают телемастера-любители, в некоторых случаях переходники в виде делителей не только не нужны, но даже и вредны.
Эксперты предлагают следующую схему:
- Берется антенна и два коаксиальных кабеля.
- Концы зачищаются. Расстояние, на котором нужно снять верхнюю изоляцию, определяется экспериментально.
- У кабелей расплетается оплётка и фольга и из нее делается общая скрутка. Центральные провода остаются порознь.
- Эти две жилы крепятся винтами на штатное место в антенне. Скрутку из экранирующего материала присоединяют там же, где в норме должен находиться экран у одиночного кабеля. Главное при этом – следить, чтобы жилы не соприкоснулись с экраном.
Мнение эксперта
Виталий Садовников
Специалист по подключению и настройке цифрового телевидения
Задать вопросВ целом такое подключение и вправду может оказаться лучше стандартного за счет того, что меньше потери на общем кабеле и сплиттере.Однако технологически оно труднее, вдобавок непредсказуемым образом изменяет характеристики цепи, поэтому использовать такой вариант подключения можно, но результат не гарантирован.
Особенности подключения к приставкам
В том случае, если используется ресиверы или тюнеры, подключить второй телевизор можно двумя способами. Какой конкретно подойдет, зависит от конструкции принимающей аппаратуры.
В том случае, если хотя бы на одном из приемников есть разъем RF-OUT, подключение производится так:
- Первый ресивер подключается к антенне через обычный кабель и соответствующее гнездо на корпусе.
- Второй приемник подсоединяют уже к первому. Для этого в его конструкции должна быть предусмотрена возможность не только подключаться к антенне, но и ретранслировать сигнал. Как правило, в таких приставках выходное гнездо помечается как «RF Out» или аналогичным образом.
Важно! При использовании двух ресиверов для того, чтобы смотреть не только бесплатные, но и закодированные пакеты каналов, придется приобретать две смарт-карточки и вносить абонентскую плату за оба комплекта оборудования.
В том случае, если ни один из ресиверов не имеет гнезда для выходного сигнала, придется приобрести делитель. Установка с использованием сплиттера в общем случае выглядит так:
- антенный кабель от тарелки подключается к делителю;
- каждый из ресиверов с помощью аналогичного экранированного кабеля соединяется с соответствующим выходным гнездом сплиттера;
- каждый ресивер независимо настраивается на прием.
Если применяется сплиттер, второй приемник (ведомый) нужно использовать с отключенной опцией «Питание», иначе прием будет невозможен.
Особенности подключения к одной спутниковой тарелке
В том случае, если конвертер антенны имеет два выхода (для сигналов с горизонтальной и вертикальной поляризацией), к каждому из них можно подключить свой ресивер. Либо использовать мультисвич-делитель: к нему подключаются оба выхода конвертера, а он раздает сигналы 2–3 ресиверам. Однако и здесь надо иметь в виду, что потребуется отдельно оплачивать каналы для каждого устройства.
Наконец, можно подключить к одной тарелке два конвертирующих блока. Тогда к каждому из них можно будет подключить свой ресивер. Однако нужно помнить: нельзя использовать два конвертера для приема каналов с одного спутника. К счастью, геостационарная орбита заполнена достаточно плотно и в зоне приема практически всегда окажется дополнительный спутник.
При использовании ВЧ-модулятора порядок действий будет следующим:
- Ресивер подключается и настраивается для приема спутниковых каналов.
- К его аудио- и видеовыходам, по которым транслируется низкочастотный сигнал (AV, SCART и пр.), подключается ВЧ-модулятор. Это устройство преобразует низкочастотный сигнал в высокочастотный и делит его на несколько ВЧ-выходов. К ним уже можно подключать обычные коаксиальные кабели на 75 Ом.
- Кабели подключаются в антенный разъем приемников, которые настраиваются на частоту трансляции.
Важно! С использованием ВЧ-модулятора можно подключать любое количество телевизоров, на какое хватит разъемов на устройстве. Однако показывать все они будут один канал. Поэтому такая схема чаще используется в барах, кафе, магазинах, а не в жилых домах.
Вместо выводов
Подключение двух и более телевизоров к одной антенне – технически непростое дело, но решаемое. Оно может потребовать использования дополнительного оборудования и расчетов. Кроме того, необходимо учитывать имеющиеся уровень и качество сигнала.
ПредыдущаяАнтеннаПравильная установка цифровой антенны в квартире и доме
СледующаяАнтеннаРазница между активными и пассивными телевизионными антеннами
что это и как выбрать
Сплиттер для телевизора — это специальный антенный делитель. Они применяются в тех случаях, когда в помещении больше одного телевизора и сигнал нужно согласованно раздать между разными потребителями. А телевизионный сплиттер с усилителем может обслуживать сразу большое количество девайсов (от 3 и выше).
А если говорить о таких приспособлениях, в общем, то они необходимы для частотного разделения каналов. А также в такие устройства дополнительно встроена защита от некорректного импульсного напряжения и токов, которые могут возникнуть в жилах кабеля во время грозы. А также сплиттер защищает от наводок силовых ЛЭП и контактных сетей электротранспорта.
Какие бывают
В этой области себя смогли хорошо зарекомендовать такие производители: Lans, Rexant, Premier, Alda, Hama, Sat. На выходе они всегда дают более качественный сигнал, чем китайские или сделанные своими руками.
Наилучшими считаются сплиттеры, в устройство которых входят трансформаторы с высоким сопротивлением и большей частотой. Но они имеют достаточно высокую стоимость и слабы технологически. Как правило, они способны разделить сигнал только в двух направлениях. Когда же нужно больше, то хорошим решением станет сплиттер с последовательно включенными резисторами.

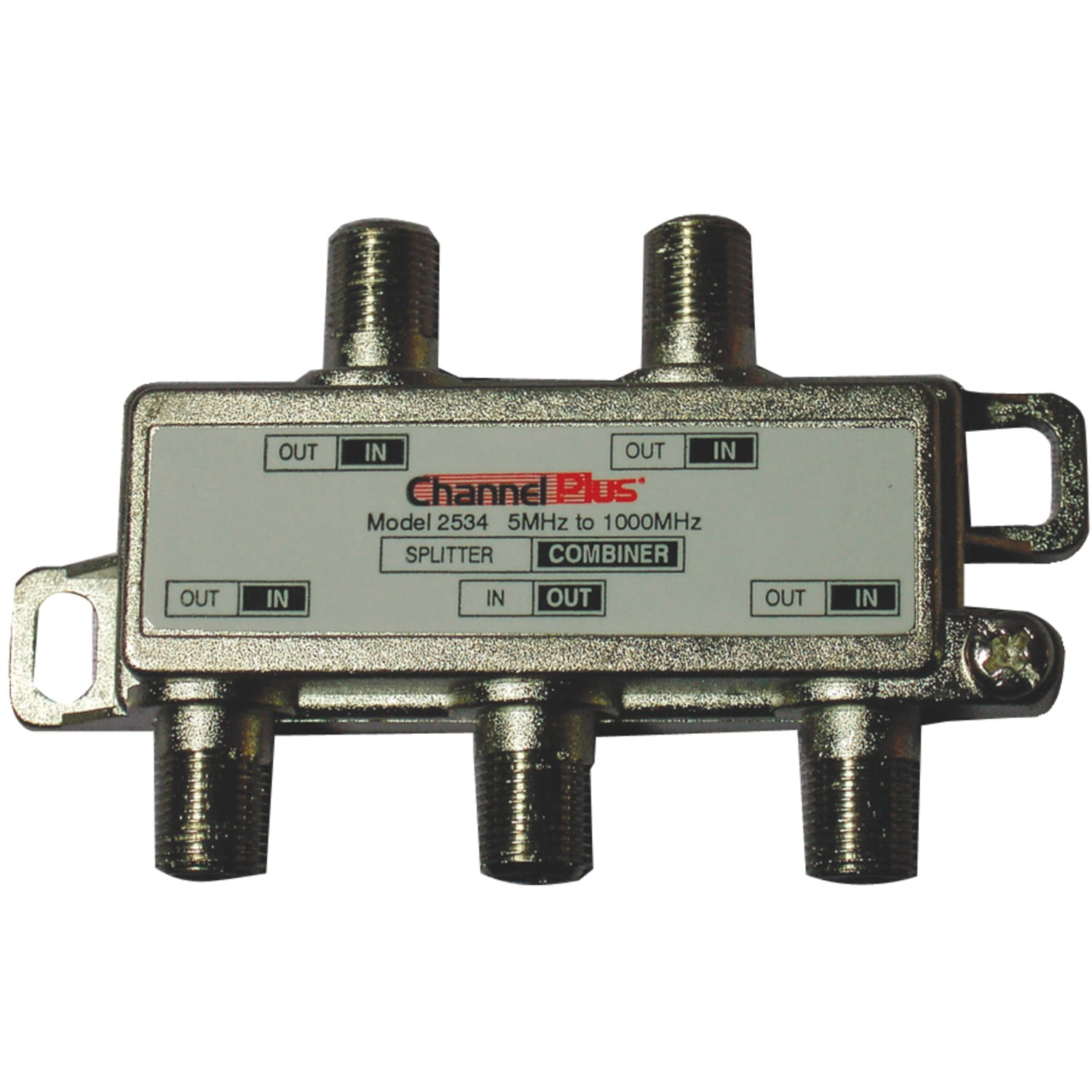

Бывают телевизионные крабы на 2, 3, 4, 6 или 8 выходов под F разъем для общего и спутникового телевидения. Для них характерна высокая пропускная способность.
Популярные ТВ сплиттеры:
- RTM тип SAH 204F. Разветвитель на 2 направления (развязка 28 дБ, потери на проход 3,6 дБ).
- TLC тип SAH 306F. Направления — 3 (развязка 28 дБ, потери на проход 5,8 дБ).
- Tbtec тип HST 0408/F. Сплиттер на 4 направления (развязка 32 дБ, потери на проход 7,2 дБ).
Коэффициент деления по мощности может быть равным (в большинстве случаев) или неравным.
Как выбрать
Выбирая сплиттер телевизионный обязательно нужно руководствоваться такими параметрами:
- какую частоту имеют принимаемые каналы;
- какое количество телевизоров планируется подключать;
- сечение кабеля по диаметру;
- насколько опытен установщика.
План действий в процессе выбора:
- Воспользовавшись меню своего ТВ, нужно узнать частоту всех принимаемых каналов. Определив канал с наибольшей частотой, следует убедиться, что верхняя граница диапазона у сплиттера больше этого показателя.
- Посчитать все имеющиеся телевизионные устройства, а также подумать о перспективах. Исходя из этого нужно выбирать разветвитель с количеством выходов, которое превышает единицы домашней техники.
- Кроме этого, следует оценить затухание сплиттера, единицей измерения которого являются децибелы. Это значение можно найти на корпусе устройства или в прилагаемой инструкции. Чем этот показатель ниже, тем больше ценится прибор.
- Внешний вид и габариты. Если разделитель будет на заметном месте, то важно чтобы он выглядел эстетично. А если он будет расположен внутри короба для кабелей, то хорошо было бы подобрать небольшой сплиттер.
- Как закреплять. Конечно, можно, чтобы он просто болтался на проводах. Но лучше закрепить его на поверхности — так будет надежнее и симпатичнее. А значит нужно проверить чтобы на нем были отверстия для крепления.
- Способ подключения может быть много. Нужно ориентироваться на тип используемых кабелей, а также на то, есть ли возможность осуществлять пайку.
- Производя покупку важно не спутать сплиттер с диплексором или ответвителем.
Если учесть такие моменты, то дальнейших проблем в процессе эксплуатации не должно возникнуть.
Как подключить
Существуют различные способы подключения:
- сплиттер, имеющий винтовой зажим, можно сочетать с кабелями любых диаметров и он не требует навыков пайки;
- прибор с резьбовыми соединениями совместим только с тонкими кабелями, но пайки также не требует;
- устройство с коаксиальными гнездами можно подключать к любым кабелям, используя обычные антенные штекеры;
- сплиттеры, которые предполагают пайку.
А сама технология подключения включает несколько несложных этапов:
- Определиться с соответствующей поверхностью и закрепить на ней разделитель.
- Убрать затычки с каждого разъема на антенном разделителе.
- С помощью коаксиального кабеля подсоединить вход в телевизор и в гнездо.
- Подключить общий телевизионный кабель.
Весь процесс занимает от силы четверть часа.
Важно, покупая разветвитель «на вырост» (возможно в будущем появится больше телевизоров), лишние незадействованные выходы временно заглушать резистором, который будет поглощать излишнее напряжение в цепи (до 75 Ом).
Когда изображение перестало удовлетворять
Бывает, что после внедрения разделителя качество изображения на нескольких телевизорах ухудшается. Некоторые выходят из сложившейся ситуации, подключив польскую антенну с усилителем. А второе решение проблемы — приобрести телевизионный сплиттер с усилителем. Последний способ хорош в том случае, если до этого телевизор показывал без нареканий и, собственно, к антенне претензий не было.
Но точнее в этой ситуации сможет подсказать телемастер. У него есть приспособления для измерения уровня сигнала. Это важно сделать, поскольку изображение может искажаться также на фоне слишком большого сигнала.
Существует 3 способа внедрения дополнительных устройств, повышающих мощность сигнала:
- При высоких показателях передачи нагрузки сплиттера можно воспользоваться одним промежуточным усилителем на входе в разветвитель.
- Если вероятна перегрузка, то лучше отдавать предпочтение раздельным усилителям на каждом выходе. И выставляется оно независимо на каждом выходе.
- Комбинированное усиление. Один ставится на входе и дополнительные раздельные по выходам.
Сплиттеры в наше время являются широко востребованными приборами. Если в доме больше одного телевизора, то без такого приспособления не обойтись. Некоторые умельцы делают такие устройства самостоятельно. Кто-то, желая сэкономить, покупает китайские сплиттеры. Но надежнее всего купить данный предмет у проверенного производителя, а для установки воспользоваться услугами телемастера.
Самодельный телевизионный разветвитель, схема, конструкция
Телевизионный краб (сплиттер, сумматор, разветвитель) – это радиотехническое устройство, предназначенное для подключения к одному или нескольким источникам телевизионного сигнала (кабельной сети, обыкновенной или спутниковой антенне) нескольких приемных устройств (телевизоров, видеозаписывающих устройств).
Попался мне на глаза самодельный разветвитель, который я сделал, когда появились первые видеомагнитофоны, и возникла необходимость смотреть по телевизору одну программу и одновременно записывать другую. Тогда и слово краб не употребляли, и такие устройства называли «Разветвитель телевизионного сигнала».
Конструкция разветвителя представляет собой плоскую коробку с заклепанными по углам четырьмя буксами с резьбой. Сверху коробка закрывается крышкой, сделанной из листа фольгированного стеклотекстолита, четырьмя винтами. Крышку можно сделать из любого металла, железа, латуни, таким образом, обеспечивается экранирование деталей разветвителя.
На крышке, с помощью винтами М2,5 и гайками закреплены три стандартных телевизионных разъема старого типа. Радиальные выводы разъемов припаиваются непосредственно к крышке. Таким образом, они соединяются между собой и обеспечивается электрический контакт с экраном.
Непосредственно на центральных выводах телевизионных разъемов навесным монтажом распаяны детали разветвителя.
Хоть и прошло с тех пор не один десяток лет, но электрическая принципиальная схема разветвителя не изменилась и все современные телевизионные крабы и сплиттеры сделаны по такой же электрической схеме. На фотографии принципиальная схема разветвителя для подключения двух телевизоров.
Для согласования между центральными выходами разъемов XW2 и XW3 установлен резистор номиналом 150 Ом. Трансформатор Т1 можно изготовить са
сплиттер для антенны на 2 телевизора и разветвители кабеля на 3 телевизора, другие варианты. Какой лучше выбрать?
Уже давно стало привычным делом иметь в доме сразу несколько телевизоров. Для того чтобы разделить поступающий в жилое помещение сигнал на несколько точек, используют специальное устройство — оно называется разветвитель телевизионного кабеля. Такое приспособление позволяет в одно и то же время смотреть сразу несколько телевизионных программ, при этом качество передаваемого видео- и аудиоряда остается на высоком уровне.
Какие бывают виды разветвителей, какой лучше выбрать – эти и многие другие вопросы рассмотрим в статье.
Что это такое?
Разветвитель для телевизионного кабеля позволяет раздавать сигнал сразу нескольким ТВ-приемникам. Обычно его встраивают в провод между ТВ-кабелем и тюнером.
Визуально конструкция выглядит как компактная коробочка, выполненная из силумина, латуни либо другого легкого металла. В ней предусмотрены F-разъемы и так называемые ушки для фиксации.
С одной стороны имеется штекер для входящего провода, с другой — пара и более штекеров для подведения телевизионных устройств. Корпус разветвителя запаян и полностью герметичен. Обычно на верхней панели приклеена этикетка, в которой указано название модели и ее базовые технические параметры.
- Полоса пропускания. Она отражает частотный диапазон, транслируемый делителем. Как правило, для эфирного ТВ стандартная частота варьируется в коридоре от 5 до 1000 МГц, для спутникового этот диапазон составляет 5-2500 МГц. Спутниковые «крабы» часто применяют для трансляции аналогового и цифрового вещания.
- Число выходов. Стандартный антенный разветвитель способен содержать до 8 выходов. Оборудование необходимо подбирать исходя из числа подключаемых телевизионных ретрансляторов в доме. Если вы предполагаете, что в ближайшее время расширите свою телевизионную сеть, то можно заблаговременно подключить прибор с чуть большим количеством отверстий —это никак не ослабит качества сигнала.
- Уровень затухания.
- Присутствие высокочастотного усилителя. Такой разветвитель получил название «активный», он призван не только удержать мощность поступающего сигнала, но и в несколько раз повысить её. Такие модели являются дорогими, при этом они могут поделить сигнал только лишь на 2 телевизора. Если такого количества выходов будет для вас недостаточно — лучше выбрать разветвитель с несколькими резисторами, подключенными поочередно.
Как работает?
Если вы полагаете, что можно параллельно соединить пару кабелей и получить еще один источник сигнала — то вы глубоко заблуждаетесь
. В результате подобной схемы подключения вы увидите изображение крайне низкого качества: в нём снизится контрастность, появится многоконтурность, и будут заметны некоторые другие помехи. Поэтому очень важно использовать именно антенный разветвитель, в народе называемый «крабом».Если источник сигнала хороший, обычно это можно определить визуально, или ранее в квартире имелся лишь один телевизор, то можно использовать «краба», собранного на базе нескольких резисторов. Такой разветвитель получил название пассивный. Несмотря на то что он обеспечивает качественную трансляцию сигнала, он все же вносит в него некоторое затухание, которое прямо пропорционально по своей силе общему числу выходов.
Этот вариант разветвителей отлично проявляет себя в условиях мегаполиса или близлежащих к нему районов, где мощность трансляции телевизионного сигнала довольно высокая.
Если у вас имеется большое количество ресиверов, предпочтение лучше отдавать антенным усилителям активного типа. Принцип действия подобного устройства основан на выполнении разделения входящего сигнала и параллельно существенного увеличения его мощности.
Обзор видов
Имеется три варианта разветвителей, все они отвечают за те или иные возможности этих приборов. В зависимости от целей и задач, поставленных перед оборудованием, могут задействоваться:
- сплиттер;
- ответвитель;
- диплексор.
Делители
Делитель больше известен как сплиттер, позволяет равномерно разделять поступающий сигнал сразу на несколько каналов. Поясним на примере: если входящий сигнал имеет параметры 12 дБ — его можно разделить на два телевизора по 6 дБ. Если придется делить сигнал на тройник, то на каждый телевизионный ретранслятор придётся по 4 дБ, соответственно, для четырёх потребителей сигнал будет делиться по 3 дБ на канал.
Ответвители
Эти устройства незаменимы для магистральной раздачи телесигнала, чаще всего их используют в многоквартирных жилых домах. Схема обеспечения коммуникации в данном случае предполагает, что поступающий от антенны сигнал поэтажно раздаётся через разветвители, а там его встречают ответвители, которые делят его на все квартиры, расположенные на площадке.
Обращаем внимание на то, что одна из разновидностей такого ответвителя выполняет функции блокатора.
Обычно его используют операторы кабельного ТВ — такое приспособление позволяет разделить платные и социальные пакеты подключения каналов.
Сумматоры
Такие разветвители ещё называют диплексоры. Их используют в том случае, когда в одном проводе необходимо совместить сигналы, получаемые как с эфирной, так и со спутниковой антенны. Кстати, сумматор может работать и как обычный разделитель — кабель поступающего сигнала к такому устройству можно разделить на 2 телевизионных прибора.
Какой лучше выбрать?
Обращаем особое внимание: несмотря на то что в целом уровень выходящего сигнала при использовании разветвителя остается довольно высоким, тем не менее он ослабляется. Если антенна будет давать сигнал на два ТВ-приемника, то он ослабеет в два раза. Если разветвитель имеет выход к трём ретрансляторам, то на каждый будет приходиться только по трети от первоначального сигнала кабельного телевидения либо антенны.Когда сигнал изначально довольно высок, то это вполне допустимо. Но очень часто при подобном подключении сигналы, поступающие на монитор телевизора, теряют в качестве, видеоряд и звучание имеют серьезные помехи.
Именно поэтому при выборе разветвителя очень важно уделить отдельное внимание его рабочим параметрам.
При пониженном уровне сигнала лучше всего использовать активный антенный ТВ-разветвитель, при этом устанавливать его надо возле самой антенны. Подобная схема обеспечит оптимальное соотношение сигнал/шум и таким образом даст максимально возможное качество изображения.
Активный антенный разветвитель будет также хорош в том случае, когда уровень поступающего сигнала дает хорошее качество аудио- и видеоряда на одном ТВ-приемнике, а при подключении пассивного разветвителя сигнал становится заметно хуже.
Прежде чем выбрать тот или иной вариант разветвителя, необходимо определиться со следующими факторами:
- уточните их рабочий частотный диапазон, а также каналы;
- подсчитайте, сколько телевизоров вы планируете объединить в единую сеть;
- измерьте сечение кабеля.
Рассмотрим последовательность действий по подключению разветвителя.
Необходимо зайти в меню ТВ и выбрать в нём закладку с указанием частот всех принимаемых приемником каналов. Самая верхняя обязательно должна входить в тот частотный диапазон, на котором работает разветвитель.
Далее нужно посчитать число приемников, которое вы собираетесь подключать, и предусмотреть несколько выходов на будущее — после чего выбрать разветвитель с нужным числом выходов.
Обратите внимание на характер затухания сигнала.
Обычно он обозначается в децибелах, и эта характеристика указывается в руководстве пользователя либо непосредственно на корпусе устройства. Чем меньше будет этот показатель — тем более качественное изображение вы получите на выходе.
Оцените внешний вид устройства. Учтите, «краб» будет на самом виду у домочадцев и гостей дома, поэтому позаботьтесь о том, чтобы он имел достойный дизайн. Если вы планируете размещать его внутри кабельного короба, то рассчитайте его размеры таким образом, чтобы прибор беспрепятственно поместился внутрь.
Посмотрите на крепежи. Как правило, на корпусе телевизора имеются отверстия для фиксации прибора. Разветвитель ни в коем случае не должен свободно болтаться – это не только неэстетично, но ещё и вызывает перегиб и перетирание проводки. Соответственно, прибор выходит из строя.
Продумайте, каким методом вы будете подключать «краба». Принимая решение, пользователи исходят из особенностей используемых кабелей.
Если вы сомневаетесь в своих умениях подсоединить пару проводов, а также выполнить качественную пайку, то лучше купить разветвители с соединением винтового типа. Для людей, которые обладают некоторыми навыками работы с техникой и электроникой, можно приобрести модели с коаксиальными разъёмами. Они работают с кабелями всех диаметров, но важнейшей частью работы в данном случае будет пайка для соединения антенного штекера.
Ну и, конечно, постарайтесь не ошибиться в выборе. Покупайте именно разветвитель, а не любой другой похожий на него по конфигурации прибор совершенно иного назначения. Обязательно перед походом в магазин посмотрите на сайте производителя, как он должен выглядеть, и посоветуйтесь с продавцом-консультантом.
Как подключить?
В зависимости от условий эксплуатации и требований к дизайну помещения существует несколько вариантов монтажа разветвителя.
Если прибор будет располагаться на видном месте, лучше всего поместить его внутрь стеновых панелей и закрыть декоративной крышкой. В этом случае в дальнейшем вы сможете заменить или подключить какой-либо дополнительный канал быстро и просто.
Если внешняя проводка с разветвителем устанавливается в нежилых помещениях, где нет возможности изменить отделку (например, в служебном интерьере), то в этой ситуации и сам кабель, и «краба» прячут в пластиковые короба.
В случае если вы прибегли к напольной разводке, кабель и разветвитель располагают в специально оборудованных каналах внутри плинтуса.
Само по себе подключение не представляет особой сложности, так как современные производители позаботились о том, чтобы устройство можно было легко установить, отремонтировать и при необходимости заменить.
Порядок работ включает несколько шагов.
- Концы провода зачищают таким образом, чтобы центральная жила была оголена и при этом выступала из оболочки на 1,5-2 см.
- Слегка отступив от края срезанной изоляции, необходимо зачистить поверхностное покрытие. Это нужно для того, чтобы оголить оплетку участком примерно 1,5 см.
- Оплетку следует обернуть вокруг изоляционного покрытия.
- Конец кабеля вводят в F-разъём таким образом, чтобы соединение было максимально плотным. После этого разъём с внутренней резьбой аккуратно и плотно навинчивают на нужный порт разветвителя.
О разнице между разветвителем и ответвителем смотрите далее.
Что внутри ТВ-сплиттера ST-202
После 20 лет использования сплиттера (делителя, разветвителя, краба) ТВ сигнала на 2 телевизора с надписью ТЕЛЕПРОМ ST202 вдруг возникло страстное желание узнать, что там внутри.
Этикетка с заявленными параметрами
Оказывается, он легко разбирается — сзади крышечка приклеена лаком. Открываем:
Российский хайтек ?
Снизу вход, слева и справа два выхода. Справа конденсатор на проход. Две проволоки от входа проходят через ферритовый цилиндр навстречу друг другу и утыкаются одна сразу в выход, другая в конденсатор. Ёмкость конденсатора 11 nF и он высокочастотный (светлосерый или розовый). На первый взгляд кажется, что это просто бред какой-то, но из интернейтов всяких узнаём, что это вполне рабочая простейшая теоретически правильная схема.
В силу возникших сомнений насчёт качества и эффективности этих разветвителей, был куплен такой агрегат:
Rexant 3-way splitter Silver
На нём не написано, но известно, что потери сигнала -7,2 дб на каждый OUT. Так вот, никакой разницы в качестве приёма «слабых» каналов не замечено: что этот, что два последовательно соединённых тех, наших.
Ещё по теме: что внутри качественного антенного разветвителя (который стоит в электрощитовой на несколько квартир) — Ремонт ТВ-ответвителя TAH 424F.
что это такое, для чего он нужен, виды, характеристики и как им пользоваться
Всем привет! Сплиттер или делитель сигнала – электрический фильтр, использующийся для выделения определенных частот сигнала и подавления, отсеивания нежелательных. Применяется для разделения входящего сигнала между двумя или несколькими потребителями. Пока ещё не понятно? – Далее обо всем с примерами и поподробнее. Поехали!
Сферы применения
В коммуникациях делитель сигнала применяется при использовании одного канала, по которому передаются данные, несколькими устройствами одновременно. Например, для размножения сигнала, поступающего от спутниковой антенны, для двух телевизоров. Или, например, использование кабеля для стационарного телефона в качестве интерфейса для совершения звонков и выхода в глобальную сеть.
Современный гигабитный сплиттер (Ethernet) – обеспечит интернетом несколько офисов фирмы при наличии единственного оптоволоконного кабеля. Менее распространенная сфера применения сплиттеров – построение сложных коммуникационных систем с рядом активных устройств (потребителей сигнала) и переизлучателей – вторичных источников сигнала.
Сплиттеры позволяют избавиться от помех, появляющихся в работе интернета при включенном в сеть телефоне и, особенно, при его работе.
Распространенные сценарии подключения:
- Подключение нескольких антенн к одному усилителю, например, повторителю.
- Коммутация нескольких дочерних усилителей к одному повторителю.
- Соединение антенны с двумя и более беспроводными 3G/4G модемами.
Сплиттер для интернета – симметричное устройство, которое может выступать в роли сумматора. Используется при необходимости объединить сигнал из пары источников без задействования мультидиапазонного делителя. Сплиттер Ethernet применяется для подключения входящего в квартиру сетевого кабеля сразу к двум устройствам при отсутствии роутера или параллельно с ним.
Характеристики устройств
Разветвители одной категории не сильно отличаются друг от друга. При выборе следует обращать внимание на приведенные ниже показатели.
- Число портов – количество каналов, на которые сплиттер сможет разделить сигнал.
- Конструкция – имеют вид трубки с жилой внутри или печатной платы – резистивные.
- Частотный диапазон – одни сплиттеры работают с сигналами узкого частотного диапазона, другие имеют широкую рабочую полосу.
- Потери – показатель мощности разделенного сигнала (на сколько она ниже от входящей на каждом выходе).
- Затухания – потери полезного сигнала, возникающие вследствие работы самого разветвителя.
- Пиковая проводимая (входная) мощность сигнала.
- Волновое сопротивления – для сотовой связи – 50 Ом, для телевизионного оборудования – 75 Ом. Сигнал между средами с разным волновым сопротивлением не распространяется.
- Коэффициент стоячей волны – показывает соотношение пиковой амплитуды напряженности магнитного/электрического поля стоячей волны к минимальному.
ПРИМЕЧАНИЕ! В зависимости от сферы применения число характеристик может возрасти.
Схема подключения
Любой интернет сплиттер через один порт подключается к телефонной линии, через второй – к компьютеру, роутеру или ноутбуку. Кабели и коннекторы для подключения устройства к телефонной линии и компьютеру могут отличаться.
При наличии микрофильтров в цепи телефонной линии их следует демонтировать. Аналогичным образом подключаются и антенные усилители: ко входу подсоединяется телевизионная антенна, к выходам – телевизоры. При плохом качестве сигнала, особенно если подключено более 2 ТВ-приемников, может потребоваться ВЧ-усилитель. Не все сплиттеры оснащаются ими.
Методов подключения делителя сигнала к устройствам много:
- Винтовой зажим – не требует пайки, что облегчит монтаж человеку, не имеющему навыков обращения с паяльником и припоем, позволяет сочетать кабели любого диаметра.
- Резьбовое соединение – также обходится без пайки, используется преимущественно с тонкими кабелями в быту.
- Коаксиальный разъем – штекерный интерфейс для подключения обычной телевизионной антенны, предусматривает быстросъемное соединение.
- Распаривание кабеля.
Имейте ввиду! Приобретать разветвитель можно с запасом по количеству портов. При появлении новых устройств в сети (телевизора) они легко подключаться к источнику сигнала через делитель.
После подключения антенны к телевизорам качество трансляции может снизиться (искажение картинки или звука, проблемы с сигналом). Для таких случаев нужен более качественный сплиттер или делитель сигнала с его усилителем.
Виды
Различают два основных вида делителей сигнала: планарные сплиттеры и сварные делители, или коплеры. Последние наиболее распространены по нескольким причинам:
- Дешевизна в производстве.
- Возможность неравномерного разделения каналов на этапе производства.
- Можно изготавливать устройства с более чем двумя выходами, комбинируя несколько сплиттеров в одном корпусе.
Планарные сплиттеры делят канал на равные части, количество их выходов равно 2 в степени, отличаются от сварных меньшим затуханием сигнала. Поставляются в пластиковом или стальном корпусе.
Также разветвители разделяют по частотному диапазону:
- 5 МГц – 1 ГГц – применяются для цифрового телевидения.
- 5 МГц – 2,4 ГГц – используются для подключения спутниковых антенн.
Делители выпускают с тремя типами разъемов: с коннекторами типа SC/UPC, SC/APC или без него. Первые (интернет сплиттеры) применяются для построения компьютерных сетей, вторые – в телекоммуникациях, неоконченные – используются для сварных соединений.
Делители сигнала (сплиттеры): характеристики и назначение
GSM-Репитеры.РУ » Делители сигнала (сплиттеры): характеристики и назначениеДелители сигнала, или сплиттеры, равномерно разделяют входящий сигнал и направляют его на несколько выходов. Сплиттеры широко применяются в системах усиления сотовой связи для создания сложных схем подключения со множеством активных устройств и антенн.
Для чего нужны сплиттеры?
Сплиттеры позволяют подключить несколько устройств к одному источнику сигнала. Существуют различные сценарии применения, например:
- подключение нескольких раздающих (сервисных) антенн к одному активному усилителю — репитеру или бустеру;
- подключение нескольких бустеров (дочерних усилителей) к одному репитеру;
- подключение одной внешней антенны к нескольким 3G/4G-роутерам или модемам.
Классические сплиттеры выполняют равномерное деление и этим отличаются от ответвителей, которые распределяют сигнал между выходами в определенной пропорции.
Как правило, делители сигнала являются симметричными устройствами и могут использоваться в обратном направлении в качестве сумматоров. Это полезно, когда необходимо «собрать» сигнал с разных базовых станций (с помощью нескольких внешних антенн) или объединить несколько репитеров (если нет возможности установить мультидиапазонный репитер).
Характеристики делителей сигнала
Выбирая сплиттер для системы усиления сотовой связи, вы столкнетесь со множеством различных технических характеристик. Давайте попробуем в них разобраться!
Количество выходов — определяет, на сколько частей делится сигнал и сколько конечных устройств можно подключить к делителю.
Конструктив — одни делители выполнены в виде трубки с распаянной жилой внутри, в то время как другие — резистивные — исполнены на печатной плате по схеме Вилкинсона.
Диапазон частот — как и любые радиоустройства, делители сигнала рассчитаны на определенный частотный диапазон. Одни модели поддерживают широкий частотный диапазон, в то время как другие ограничены узкой полосой.
Потери на делении — параметр указывает, на сколько децибел мощность сигнала на каждом выходе делителя меньше, чем на входе. При равномерном делении эта характеристика напрямую связана с количеством выходов.
Вносимые потери — затухание, вносимое самим делителем (разъемами и трактом передачи).
Максимальная подводимая мощность — максимальная входная мощность сигнала, на которую рассчитан делитель. В системах сотовой связи мощность обычно не превышает нескольких ватт, поэтому этот показатель редко является определяющим.
Сопротивление — волновое сопротивление, на которое рассчитан делитель. В системах сотовой связи по умолчанию применяется оборудование 50 Ом, в то время как в телевизионном оборудовании принят стандарт 75 Ом.
КСВ (коэффициент стоячей волны) — характеризует степень согласования линии передачи и нагрузки. Чем меньше значение КСВ, тем лучше.
PIM3 — уровень интермодуляционных продуктов третьего порядка. Узнать подробнее о природе пассивной интермодуляции вы можете в нашей отдельной статье. Чем меньше значение PIM3, тем лучше.
ВЧ-разъем — в системах сотовой связи общепринятым стандартом является разъем N-типа. В телевизионных делителях обычно используется разъем F.
Делители Baltic Signal
Baltic Signal — отечественный производитель радиооборудования и комплектующих для систем усиления сотовой связи. Продукция этого бренда неоднократно доказала свою высокую эффективность и производительность, в связи с чем мы рекомендуем ее нашим клиентам. В ассортименте Baltic Signal имеются различные модели делителей, сравнение характеристик которых приведено в таблицах ниже.
Делители 1/2
|
|
|
|

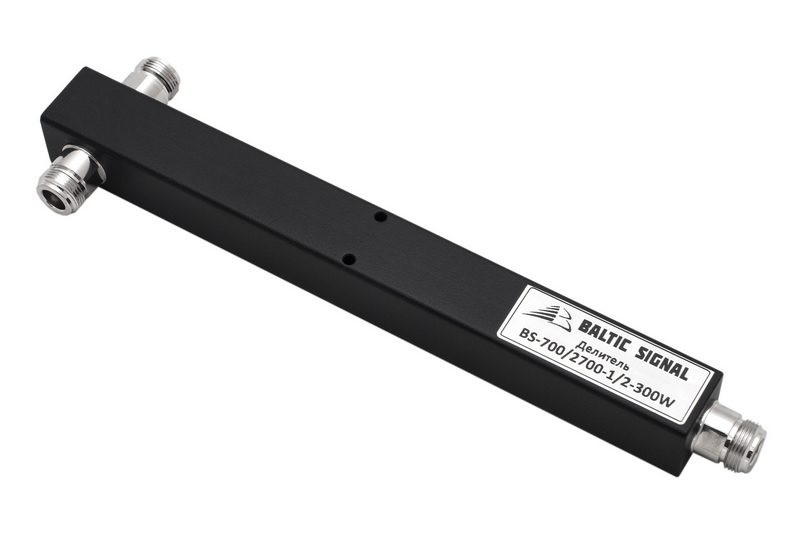

Модель | BS-800/2500-1/2 | BS-700/2700-1/2 | BS-700/2700-1/2-300W |
Количество выходов | 2 | ||
Конструктив | круглая трубка | квадратного исполнения с микросхемой внутри | трубка квадратного сечения |
Диапазон частот | 800–2500 МГц | 700–2700 МГц | |
Потери на делении | 3 дБ | ||
Вносимые потери | ≤ 0,3 дБ | ≤ 0,5 дБ | ≤ 0,4 дБ |
Максимальная подводимая мощность | 100 Вт | 50 Вт | 300 Вт |
Сопротивление | 50 Ом | ||
КСВн (коэффициент стоячей волны по напряжению) | ≤ 1,3 | ≤ 1,2 | ≤ 1,3 |
PIM3 (интермодуляционные продукты третьего уровня) | -120 дБн @ 2×43 дБм | -140 дБн @ 2×43 дБм | -150 дБн @ 2×43 дБм |
ВЧ-разъемы | N-female | ||
Температура эксплуатации | от -40°С до +60°С | ||
Размер | 210 x 60 x 25 мм | 95 x 87 x 20 мм | 245 x 60 x 25 мм |
Вес | 165 г | 220 г | 380 г |
Делители 1/3
|
|
|
|

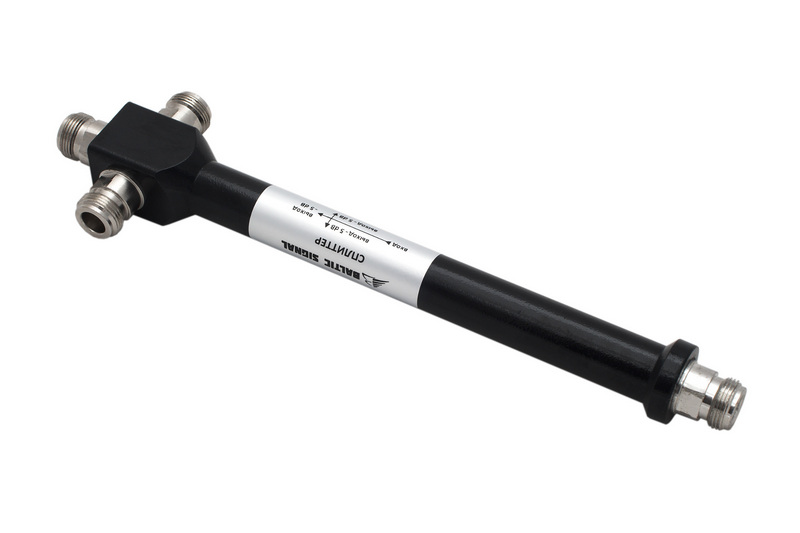

Модель | BS-800/2500-1/3 | BS-700/2700-1/3 | BS-700/2700-1/3-300W |
Количество выходов | 3 | ||
Конструктив | круглая трубка | квадратного исполнения с микросхемой внутри | трубка квадратного сечения |
Диапазон частот | 800–2500 МГц | 700–2700 МГц | |
Потери на делении | 5 дБ | ||
Вносимые потери | ≤ 0,3 дБ | ≤ 0,5 дБ | ≤ 0,4 дБ |
Максимальная подводимая мощность | 100 Вт | 50 Вт | 300 Вт |
Сопротивление | 50 Ом | ||
КСВн (коэффициент стоячей волны по напряжению) | ≤ 1,3 | ≤ 1,2 | ≤ 1,3 |
PIM3 (интермодуляционные продукты третьего уровня) | -120 дБн @ 2×43 дБм | -140 дБн @ 2×43 дБм | -150 дБн @ 2×43 дБм |
ВЧ-разъемы | N-female | ||
Температура эксплуатации | от -40°С до +60°С | ||
Размер | 235 x 60 x 25 мм | 120 x 110 x 20 мм | 270 x 60 x 25 мм |
Вес | 200 г | 350 г | 420 г |
Делители 1/4
|
|
|
Модель | BS-800/2500-1/4 | BS-700/2700-1/4 |
Количество выходов | 4 | |
Конструктив | круглая трубка | квадратного исполнения с микросхемой внутри |
Диапазон частот | 800–2500 МГц | 700–2700 МГц |
Потери на делении | 6 дБ | |
Вносимые потери | ≤ 0,3 дБ | ≤ 0,5 дБ |
Максимальная подводимая мощность | 100 Вт | 50 Вт |
Сопротивление | 50 Ом | |
КСВн (коэффициент стоячей волны по напряжению) | ≤ 1,3 | ≤ 1,2 |
PIM3 (интермодуляционные продукты третьего уровня) | -120 дБн @ 2×43 дБм | -140 дБн @ 2×43 дБм |
ВЧ-разъемы | N-female | |
Температура эксплуатации | от -40°С до +60°С | |
Размер | 235 x 60 x 45 мм | 120 x 110 x 20 мм |
Вес | 210 г | 350 г |
Делители 1/5
|
|
Модель | BS-300/2500-1/5 |
Количество выходов | 5 |
Конструктив | квадратного исполнения с микросхемой внутри |
Диапазон частот | 300–2500 МГц |
Потери на делении | 7 дБ |
Вносимые потери | ≤ 0,5 дБ |
Максимальная подводимая мощность | 35 Вт |
Сопротивление | 50 Ом |
КСВн (коэффициент стоячей волны по напряжению) | ≤ 1,2 |
PIM3 (интермодуляционные продукты третьего уровня) | -140 дБн @ 2×43 дБм |
ВЧ-разъемы | N-female |
Температура эксплуатации | от -40°С до +60°С |
Размер | 110 x 85 x 30 мм |
Вес | 160 г |
Делители 1/8
|
|
Модель | BS-700/2700-1/8 |
Количество выходов | 8 |
Конструктив | квадратного исполнения с микросхемой внутри |
Диапазон частот | 700–2700 МГц |
Потери на делении | 9 дБ |
Вносимые потери | ≤ 0,5 дБ |
Максимальная подводимая мощность | 50 Вт |
Сопротивление | 50 Ом |
КСВн (коэффициент стоячей волны по напряжению) | ≤ 1,2 |
PIM3 (интермодуляционные продукты третьего уровня) | -140 дБн @ 2×43 дБм |
ВЧ-разъемы | N-female |
Температура эксплуатации | от -40°С до +60°С |
Размер | 198 x 143 x 22 мм |
Вес | 940 г |
Ответвители сотового сигнала
В отличие от делителей, рассмотренных выше, ответвители разделяют сигнал не поровну, а в некоторой пропорции, направляя основную мощность на один разъем, а оставшуюся — на другой. С помощью ответвителей можно грамотно сбалансировать систему усиления связи и обеспечить одинаково высокий уровень сигнала в помещениях, имеющих разную площадь или находящихся на разном расстоянии от репитера.
|
|
|
|
|
Модель |
BS-700/2700-5 | BS-700/2700-10 | BS-700/2700-15 | BS-700/2700-20 |
Количество выходов |
2 | |||
Конструктив |
прямоугольного исполнения | |||
Диапазон частот |
700–2700 МГц | |||
Ответвление (ослабление на боковом выходе) |
-5 дБ | -10 дБ | -15 дБ | -20 дБ |
Вносимые потери |
≤ 0,5 дБ | |||
Максимальная подводимая мощность |
50 Вт | |||
Сопротивление |
50 Ом | |||
КСВн (коэффициент стоячей волны по напряжению) |
≤ 1,2 | |||
PIM3 (интермодуляционные продукты третьего уровня) |
-140 дБн @ 2×43 дБм | |||
ВЧ-разъемы |
N-female | |||
Температура эксплуатации |
от -40°С до +60°С | |||
Размер |
155 x 60 x 15 мм | |||
Вес |
180 г |
Купить делители сигнала сотовой связи
В нашем интернет-магазине вы можете купить делители и ответвители сигнала сотовой связи с доставкой по России. Если вы не уверены, какое именно устройство требуется для решения ваших задач, обратитесь к нашим специалистам. Получить бесплатную консультацию можно через форму чата на сайте или по телефону 8-800-3333-965.
5-1000 МГц 3-полосный разветвитель для установки внутри помещений Catv Splitter
- Количество:
0 штук выбрано, всего $ США
Посмотреть детали
- Стоимость доставки:
- Зависит от количества заказа.
- Время выполнения:
- 7 день (дней) после получения оплаты
- Настройка:
Индивидуальный логотип (Мин.Заказ: 500 шт.)
Индивидуальная упаковка (Мин. Заказ: 500 шт.)Подробнее
Настройка графики (Мин.Заказ: 500 шт.) Меньше
3-полосный разветвитель Спутник / антенна / кабельное телевидение 5-1000 МГц F Тип
Описание продукта
- 5-1000 МГц 75 Ом ТВ-разветвители F
- Трехполосный разветвитель для тяжелых условий эксплуатации
- С заземляющим блоком и винтовым креплением
- Позволяет установить 3 блока работать от одного источника
- Принимает коаксиальные фитинги F-типа
- Эпоксидное уплотнение задней крышки с антикоррозийным покрытием
- Антенный разветвитель — F-разъем (F) — F-разъем (F)
- Пропускание постоянного тока
- Литой заземляющий блок
Этот 3-полосный разветвитель сигналов разделяет коаксиальный видеосигнал от кабельного телевидения, антенны или видеомагнитофона для подключения к 3 телевизорам / видеомагнитофонам.
Catelogue:
Информация о компании
Мы честный и серьезный продавец, расположенный в городе Чанчжоу. Нашу продукцию мы производим сами, мы продаем по низким ценам и в короткие сроки доставки нашим клиентам.
Наша продукция включает кабели RCA A / V, кабели S-video, оптоволоконные кабели и адаптеры, кабели и адаптеры HDMI / DVI / VGA, кабель USB, кабели Networek, кабели XLR, коаксиальные кабели, а также много другой электроники, пожалуйста, посетите наш сайт для вашего варианта.
.Спутниковый разветвитель 3-полосный 5-2400 МГц / 5-1000 МГц
Спутниковый разветвитель 3-полосный 5-2400 МГц / 5-1000 МГц
ODM Accepted, OEM Accepted.
Описание продукта
