380 на 220 схема. Схема подключения трехфазного электродвигателя 380В к однофазной сети 220В: особенности и варианты реализации

Как правильно подключить трехфазный двигатель 380В к однофазной сети 220В. Какие схемы подключения существуют. Какие компоненты необходимы для реализации. Какие преимущества и недостатки у разных способов подключения.

Особенности трехфазных и однофазных электродвигателей

Трехфазные и однофазные электродвигатели имеют ряд существенных отличий:

• Трехфазные двигатели работают от трех переменных напряжений, сдвинутых по фазе на 120°. Однофазные — от одного переменного напряжения.
• Трехфазные двигатели имеют более высокий КПД и создают вращающееся магнитное поле без дополнительных устройств. Однофазным для создания вращающегося поля требуются конденсаторы.
• Трехфазные двигатели обладают большей мощностью при тех же габаритах. Однофазные ограничены по мощности.
• Пусковой момент трехфазных двигателей выше, чем у однофазных аналогичной мощности.

Эти различия обуславливают широкое применение трехфазных двигателей в промышленности. Однако не везде доступно трехфазное напряжение 380В, что вызывает необходимость подключения таких двигателей к однофазной сети 220В.

Основные способы подключения трехфазного двигателя к однофазной сети

Существует несколько основных схем подключения трехфазного электродвигателя 380В к однофазной сети 220В:

1. Схема с рабочим и пусковым конденсаторами
2. Схема с преобразователем частоты
3. Схема с фазосдвигающим конденсатором
4. Схема с использованием трех конденсаторов

Каждая из этих схем имеет свои особенности, преимущества и недостатки. Выбор оптимального варианта зависит от мощности двигателя, режима работы и других факторов.

Схема подключения с рабочим и пусковым конденсаторами

Это наиболее распространенный способ подключения трехфазного двигателя к однофазной сети. Схема включает следующие основные элементы:

• Рабочий конденсатор — обеспечивает работу двигателя в номинальном режиме
• Пусковой конденсатор — создает дополнительный момент при пуске
• Центробежный выключатель — отключает пусковой конденсатор после разгона

Преимущества данной схемы:

• Простота реализации
• Высокий пусковой момент
• Возможность работы с нагрузкой

Недостатки:

• Снижение мощности двигателя на 30-40%
• Необходимость правильного подбора емкости конденсаторов

Расчет емкости конденсаторов для подключения трехфазного двигателя

Правильный выбор емкости рабочего и пускового конденсаторов критически важен для нормальной работы двигателя. Существуют следующие формулы для расчета:

• Емкость рабочего конденсатора: C_раб = k * I_ном / U_сети
• Емкость пускового конденсатора: C_пуск = (2-3) * C_раб

Где:

• k — коэффициент схемы (2800 для «звезды», 4800 для «треугольника»)
• I_ном — номинальный ток двигателя, А
• U_сети — напряжение сети, В

Пример расчета для двигателя 3 кВт:

• C_раб = 300 мкФ
• C_пуск = 600 мкФ

Особенности подключения по схеме «звезда» и «треугольник»

При подключении трехфазного двигателя к однофазной сети возможны две основные схемы соединения обмоток:

Схема «звезда»

• Все выходы обмоток соединяются в одну точку
• Входы подключаются к фазам
• Обеспечивает мягкий старт двигателя
• Снижает пусковые токи
• Уменьшает мощность двигателя

Схема «треугольник»

• Вход предыдущей обмотки соединяется с выходом последующей
• Обеспечивает большую мощность двигателя
• Создает более высокие пусковые токи
• Может вызвать перегрузку сети при пуске

Выбор схемы зависит от конкретных условий эксплуатации и характеристик двигателя.

Использование преобразователя частоты для подключения трехфазного двигателя

Альтернативным способом подключения трехфазного двигателя к однофазной сети является использование преобразователя частоты. Этот метод имеет ряд преимуществ:

• Сохранение номинальной мощности двигателя
• Возможность регулировки скорости вращения
• Плавный пуск и торможение
• Защита двигателя от перегрузок

Однако у данного способа есть и недостатки:

• Высокая стоимость преобразователя
• Сложность настройки
• Возможность генерации помех в электросеть

Меры безопасности при подключении трехфазного двигателя к однофазной сети

При самостоятельном подключении трехфазного двигателя к однофазной сети необходимо соблюдать следующие меры безопасности:

• Использовать качественные комплектующие с соответствующими характеристиками
• Обеспечить надежное заземление двигателя и всех металлических частей оборудования
• Использовать автоматические выключатели для защиты от короткого замыкания и перегрузки
• Не превышать допустимую нагрузку на двигатель
• Регулярно проверять состояние изоляции и контактных соединений

Несоблюдение этих мер может привести к выходу оборудования из строя или создать угрозу поражения электрическим током.

Сравнение эффективности различных схем подключения

Эффективность разных способов подключения трехфазного двигателя к однофазной сети можно оценить по следующим критериям:

• Сохранение мощности двигателя
• Величина пускового момента
• Сложность реализации
• Стоимость компонентов
• Надежность работы

Сравнительная таблица основных схем подключения:

Схема подключения	Сохранение мощности	Пусковой момент	Сложность	Стоимость
С конденсаторами	60-70%	Высокий	Низкая	Низкая
С преобразователем частоты	100%	Регулируемый	Высокая	Высокая
С фазосдвигающим конденсатором	50-60%	Средний	Средняя	Средняя

Выбор оптимальной схемы зависит от конкретных условий эксплуатации и требований к работе двигателя.

Особенности эксплуатации трехфазного двигателя в однофазной сети

При использовании трехфазного двигателя в однофазной сети следует учитывать ряд особенностей:

• Снижение мощности двигателя
• Уменьшение КПД
• Возможное увеличение шума и вибрации
• Необходимость более частого технического обслуживания
• Ограничения по продолжительности работы

Для минимизации негативных эффектов рекомендуется:

• Не перегружать двигатель
• Обеспечивать достаточное охлаждение
• Регулярно проверять состояние подшипников и изоляции обмоток
• Использовать защитные устройства от перегрузки и перегрева

Заключение

Подключение трехфазного двигателя 380В к однофазной сети 220В — технически сложная, но вполне реализуемая задача. Существует несколько способов такого подключения, каждый из которых имеет свои преимущества и недостатки. Выбор оптимальной схемы зависит от конкретных условий эксплуатации, мощности двигателя и требований к его работе.

При самостоятельном подключении необходимо тщательно соблюдать правила электробезопасности и учитывать особенности работы трехфазного двигателя в однофазной сети. В случае возникновения сомнений или сложностей рекомендуется обратиться к квалифицированным специалистам.

схема три фазы в одну

В чем отличие трехфазного напряжения от однофазного

Питание всех бытовых потребителей осуществляется по четырём проводам от трёхфазной сети — три фазных (линейных) L1, L2 и L3 и один нейтральный (нулевой) проводник N, а в квартиры подводится однофазное напряжение, для которого необходимы только два проводника — нулевой и фазный.

Переменное напряжение в разных фазах сдвинуто относительно друг друга на 120° для получения вращающегося магнитного поля в электродвигателях и уменьшения тока в нейтральном проводе.

Кроме количества проводников у трёхфазной сети имеются и другие особенности:

• Напряжение в сети. В однофазной схеме есть только одна величина напряжения — между фазой L и нейтралью N, а в трёхфазной сети имеется два напряжения, отличающиеся по своему значению. Это фазное L-N, равное 220 Вольт, и линейное, между любыми двумя фазными проводами L1-L2, L2-L3 или L1-L3, равное 380 Вольт. Поэтому один из способов, как из 380 сделать 220 Вольт, это просто подключить электроприбор к нулю и фазе.
• Различное сечение проводов. В однофазной электропроводке все провода имеют одинаковое сечение и рассчитываются на полный ток потребителя, а в трёхфазной сети по нейтральному проводнику протекает только уравнительный ток. Из-за этого нейтральная жила имеет меньшее сечение по сравнению с фазными, но при этом нагрузку по фазам необходимо распределять максимально равномерно.
• Разное количество полюсов у автоматических выключателей. В однофазной сети достаточно отключать только фазный проводник, поэтому допускается установка однополюсного автомата (кроме вводного). В трёхфазной нужно отключать все фазы одновременно, из-за чего необходима установка трёхполюсного выключателя.

Что нужно знать о двигателе перед подключением

Трёхфазный электродвигатель бывает по способу работы двух типов:

• Синхронный имеет повышенные скорости работы, но требует для своего разгона дополнительных затрат энергии. Изначально он работает в асинхронном режиме, пока не достигает требуемых оборотов, и не переходит в синхронную стадию. Синхронные моторы позволяют постепенно снижать или наращивать обороты. Однако, они сложны в изготовлении, вследствие чего имеют большую себестоимость. Это обусловило их небольшое распространение, по сравнению с асинхронными вариантами трёхфазных электромоторов.
• Асинхронный электродвигатель не допускает регулировки оборотов в процессе работы. Максимальная скорость его вращения также несколько ниже. Но подобные моторы более просты по своей конструкции, не такие дорогие, и отличаются большей надёжностью и ремонтопригодностью. Благодаря этим преимуществам, они используются гораздо чаще, как в промышленных производствах, так и в быту.

Трёхфазные моторы, выпускаемые современной промышленностью, имеют различные эксплуатационно-технические характеристики.

Вся необходимая информация указывается на корпусе устройства:

• Тип – синхронный или асинхронный.
• Напряжение и частота питающей сети.
• Максимальная мощность мотора.
• Число развиваемых оборотов за минуту.

Более подробная информация относительно технических параметров даётся в прилагаемом к электродвигателю техпаспорте. Конструктивно устройство состоит из следующих основных элементов:

• Корпус, служащий основой для крепления остальных деталей.
• Статор.
• Ротор, отделённый от статора воздушным пространством.
• Обмотка, состоящая из трёх проводников, располагающихся по окружности под углом 120о.
• Шкив вала, служащий для передачи крутящего момента внешним рабочим механизмам.

Концы всех трёх обмоток двигателя выведены в распредкоробку, расположенную в верхней части корпуса. Трёхфазные электромоторы бывают рассчитанными только на одно напряжение, например, на 380В, либо на два – на 220 и на 380 вольт.

Для устройств, работающих с двумя типами напряжения, в распредкоробку выводятся сразу шесть концов, а для моторов, предназначенных только для одного типа напряжения – три. На внутренней поверхности крышки коробки наносится схема подсоединения выводов к питающей электросети.

Схемы подключения «звезда» и «треугольник» в трехфазной сети

Передавать электроэнергию выгоднее по высоковольтным ЛЭП, поэтому питание всех жилых районов и большинства промышленных предприятий осуществляется через понижающие трансформаторы, начала вторичных обмоток, которых соединены между собой, а концам обмоток подключаются отходящие фазные провода.

Точка соединения катушек заземляется и к ней подключается нейтральный проводник. Такая схема электроснабжения называется TN и описана в ПУЭ гл.1.7.

Существует две схемы подключения электроприборов к такой сети, отличающихся подаваемым напряжением.

Самая распространенная схема соединения это «звезда». Используется при включении электроприборов, напряжение питания которых составляет 220В. При этом один из проводов каждого из аппаратов присоединяется к одной из фаз, а оставшиеся соединяются вместе и подключаются к нейтрали.

При этом мощность аппаратов может быть различной, что вызовет появление в нейтральном проводнике уравнительного тока, но напряжение на каждом из электроприборов будет постоянным (за исключением потерь в питающих кабелях).

При соединении в «звезду» трёх одинаковых электроприборов ток в нейтральном проводе отсутствует, поэтому его допускается не подключать, но при поломке одного из аппарата напряжение питания каждого из оставшихся составит 190 Вольт.

Поэтому звезда без нейтрали используется, в основном, при подключении трёхфазного электродвигателя.

Менее распространённой является схема соединения «треугольник». При этом каждый из электроприборов подключается к двум из трёх линейных проводников. Напряжение питания всех электроприборов составит 380В.

Такая схема используется в электроустановках, в которых отсутствует возможность подключения нейтрали или заземления, например, в подвижных аппаратах, питание которых осуществляется не кабелями, а при помощи токосъёмных пластин.

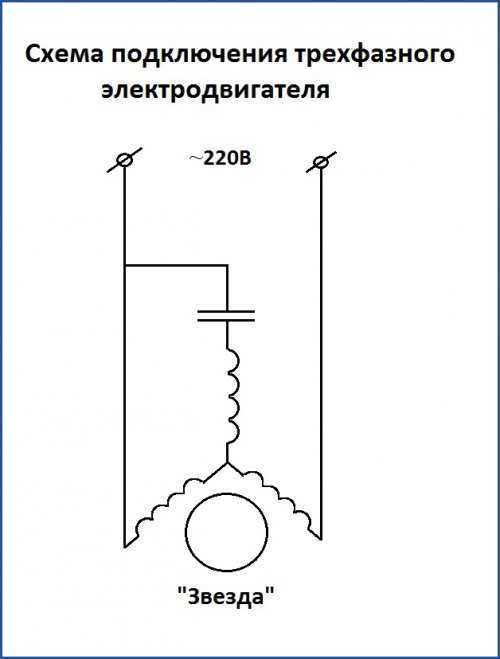

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.

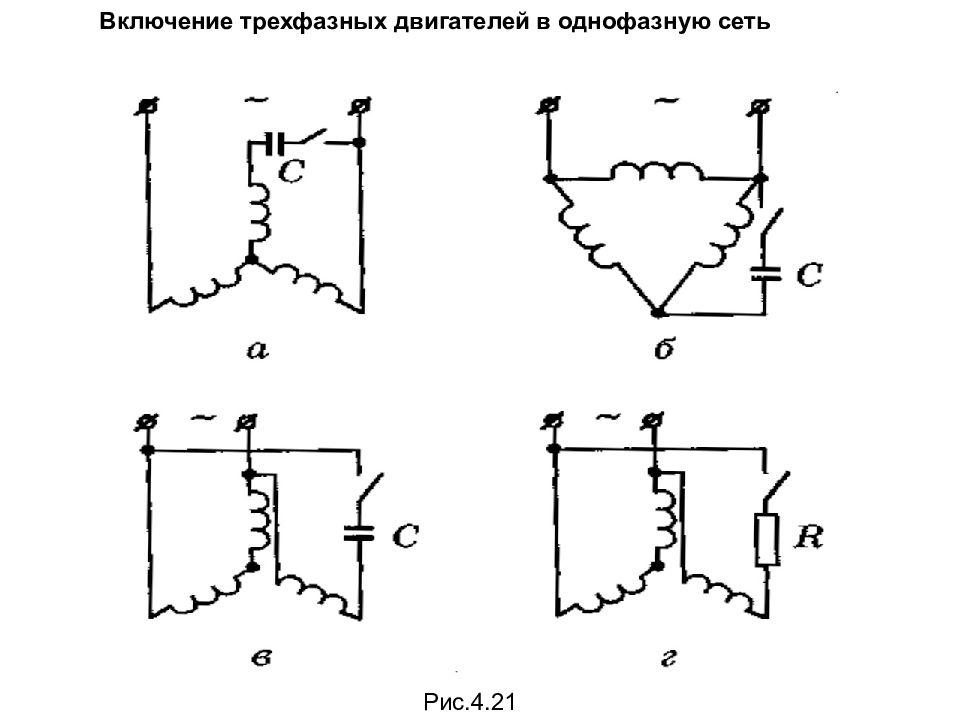

На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.

На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.

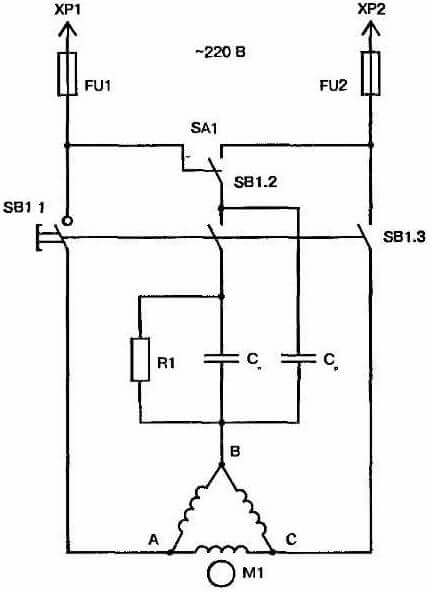

Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.

Плюсы и минусы трехфазной и однофазной сети

Использование для питания частного дома трёхфазного напряжения 380 В имеет ряд отличий от однофазного 220 В, поэтому при принятии решения о подключении к такой сети следует изучить все достоинства и недостатки такой схемы электроснабжения.

У трёхфазной сети есть ряд преимуществ перед однофазной:

• Меньшее сечение подходящего кабеля. При равномерном распределении нагрузки по фазам имеется возможность повышения общей мощности электроприборов.
• Подключение трёхфазных электродвигателей без дополнительных устройств и потери мощности. Обычные асинхронные электродвигатели при включении в однофазную сеть теряют значительную часть момента или необходимо приобрести специальный преобразователь.
• Дополнительные возможности модернизации и ремонта электропроводки. Зная, как из 380 получается 220, можно изменять подключение электроприборов в зависимости от конкретной ситуации.

Кроме того, в некоторых случаях подвод к зданию трёхфазного питания позволяет получить в электрокомпании разрешение на повышение потребляемой мощности.

Кроме достоинств трёхфазная схема электроснабжения имеет и недостатки:

• необходимо получить разрешение на изменение схемы в электрокомпании;
• дополнительные затраты на замену питающего кабеля;
• увеличенные размеры и стоимость аппаратуры во вводном щитке.

Варианты подключения обмотки

Асинхронный трёхфазный электромотор располагает тремя обмотками – для каждой фазы в отдельности – идущими в пазы статора. Однако для возникновения электродвижущей силы и, как результат, вращения ротора требуется их соединение друг с другом. Вариант подключения конкретного двигателя важно знать. Так как это поможет выбрать верную схему подключения его к сети 220В.

Каждая из трёх обмоток отвечает своей фазе и имеет как начало, так и конец. При этом входы и выходы обозначаются соответствующими буквами и цифрами:

Номенклатура двигателей, выпущенных в период Советского союза:

1. Первая фаза С1-С4.
2. Вторая фаза С2-С5.
3. Третья фаза С3-С6.

Обозначения современных моторов:

1. Первая фаза U1-U2.
2. Вторая фаза V1-V2.
3. Третья фаза W1-W2.

Подключение обмотки трёхфазного двигателя Источник autogear.ru
Существует две основные схемы соединения обмоток в рассматриваемом типе двигателей:

• Звездой.

Все выходы обмоток соединены в одну точку, а входы, соответственно, к фазам. Схематическое изображение такого способа внешне напоминает звезду. При таком способе к каждой отдельной жиле прилагается фаза 220В, а двум последовательным – линейное 380В.

Главный плюс такой схемы – приложение линейного тока одновременно к двум жилам, что значительно снижает пусковые токи и позволят ротору выполнять мягкий старт. Минусом является меньшая мощность из-за слабых токов в обмотке.

• Треугольником.

Вход предыдущей обмотки соединяется с выходом последующей – и так по кругу. В результате схема напоминает треугольник. При линейном напряжении, равном 380В, токи в обмотке будут достигать существенно большего значения, чем в выше приведённом варианте. Это даст возможность проявить мотору существенно большее значение силы. Недостаток схемы – более сильные пусковые токи, способны привести к перегрузке сети.

Схема «треугольник» Источник ytimg.com

Полезно знать! Чтобы получить преимущества первой и избежать недостатков второй схемы, подключение электродвигателя 380 В и последующий его разгон осуществляют на «звезде», а затем его автоматически переключают на «треугольник».

Где взять 220 Вольт, если в щите три фазы

Чаще всего вопрос, как из 380 сделать 220 Вольт, задают жители многоквартирных домов. В этих зданиях в подъезде на каждом этаже установлен электрощиток, к которому подходит три фазы, нейтраль, а в некоторых случаях ещё и заземление.

В таком электрощите имеется два напряжения — линейное 380В, между двумя разными фазами, и фазное 220В, между любой из фаз и нейтралью.

Фактически, для получения однофазного напряжения в трёхфазном щите необходимо двухжильный кабель присоединить к одной из фаз и нейтральной шиной. При наличии в схеме заземления желательно использовать не двухжильный, а трёхжильный кабель и подключить его следующим образом, согласно правилам цветовой маркировки кабелей:

• коричневая жила — фаза;
• синяя или голубая — нейтраль;
• жёлто-зелёная — заземление.

Важно! Для уменьшения тока в подходящем к зданию кабеле подключение разных квартир необходимо производить равномерно по всем трём фазам.

Принцип работы

Механизмы понижения 380 вольт до 220 можно описать с помощью коэффициента трансформации и схем подключения обмоток. Существуют три пути преобразования:

1. Если число витков первичных и вторичных обмоток равно, то коэффициент трансформации Кт равен 1. В этом случае для получения 220 В из 380 первичную обмотку подключают по схеме звезда, а вторичную — треугольником. Получается три фазы с линейным напряжением 220 вольт.
2. Если схемы подключения обмоток одинаковы, например звезда-звезда или треугольник-треугольник, то для получения напряжения 220 вольт используют учет коэффициента трансформации. Подбирается он отношением количества витков первичной катушки к вторичной.
3. В случаях когда коэффициент трансформации равен 1 и соединение обмоток на обеих катушках одинаковы – преобразования напряжения не происходит. Такое устройство используется как разделительный трансформатор.

По-существу, в первом и втором случаях это также разделительный трансформатор, но с преобразованием 380 на 220, так как он имеет гальваническую развязку между катушками высшего и низшего напряжения. При использовании такой схемы безопасность обеспечивается при условии отсутствия заземления у потребителей. Однако из множества областей применения, основная функция описываемых разделительных трансформаторов — это предоставить бытовым потребителям привычные 220 вольт из промышленных 380.

Схема как из 380 сделать 220 Вольт

Существует несколько вариантов, как из 380 сделать 220 Вольт. Схемы таких соединений должны быть известны любому опытному электромонтёру:

• Подключить однофазную нагрузку к фазному и нулевому проводам. Нейтральный проводник обычно имеет меньшее сечение, или для их поиска в четырёхжильном кабеле можно использовать мультиметр. Напряжение между фазными проводами составит 380В, а между фазой и нулём 220В.
• Использовать трансформатор 380/220. Мощность этого устройства должна быть равна или больше мощности подключаемого электроприбора. Достоинство этой схемы в меньшей опасности поражения электрическим током. Вместо обычного трансформатора можно взять автотрансформатор. Этот прибор имеет меньшие габариты, но не защищает от поражения электрическим током.

Куда подключать заземление

Кроме нейтрали и фазы в современной электропроводке используется ещё один проводник — защитное заземление. К нему присоединяются корпуса электроприборов и светильников.

При нарушении изоляции между этими деталями и элементами, находящимися под напряжением, возникает короткое замыкание или появляется ток утечки. В результате этого явления происходит отключение автоматического выключателя или дифференциальной защиты, соответственно.

В современной системе электроснабжения жилых домов используются три схемы заземления:

• TN-C. Старая система заземления, при которой заземление линий электропередач осуществляется только в подстанции, на нейтрали вторичной обмотки трансформатора, после чего к потребителю подводится совмещённый проводник PEN, выполняющий одновременно функцию заземления и нейтрали. В этом случае вместо защитного заземления имеет место защитное зануление и подключать к нему корпуса электроприборов запрещено ПУЭ 1.7.132. Для защиты людей от поражения электрическим током в такой системе необходимо использовать УЗО или дифавтомат.
• TN-C-S. Это более современная система, при которой во вводном щитке совмещённый провод PEN разделяется на нейтраль N и заземление РЕ. Место разделения при этом подключается к контуру заземления здания. Согласно ПУЭ п.1.7.135 после разделения соединение этих проводников запрещено. Заземляющий провод в квартирной электропроводке в данной системе необходимо присоединять именно к проводнику РЕ.
• TN-S. Самая современная схема, при которой электроснабжение осуществляется при помощи пяти проводов — три фазных L1, L2 и L3 , нейтраль N и заземление РЕ. В этом случае заземление присоединяется только к заземляющему проводнику.

В крайнем случае, допускается подключать защитное заземление к отдельному контуру, изготовленному согласно нормам ПУЭ п.п.1.7.100-118. В этом случае получится система заземления ТТ.

Важно! Использовать в качестве заземлителя водопроводные, канализационные или отопительные трубы запрещено.

Подскажите у меня пилорама, эл.двигатель 380В. 3кВт как подключить… — Технологии

Славик

Лучший ответ по мнению автора

В тех случаях, когда требуется подключить электродвигатель трехфазный к сети 220 вольт (однофазной) используют два типа схем для подключения –«треугольником» или «звездой». Конечно лучше использовать «треугольник», в таком случае потеря мощности трехфазного двигателя меньше 50%. Расчет емкости рабочего конденсатора в таком случае проводим по такой формуле: Срабоч.=k*Iфаз./Ucет., к-коэффициент схемы подключения( для « звезды»=2800, для «треугольника»=4800; Iфаз.-паспортный номинальный ток двигателя, А; U-сетевое питающее напряжение напряжение, В.Если запуск трехфазного двигателя проходит без нагрузки, то пусковую емкость можно не ставить. Например, если у вас система передачи крутящего момента от вала двигателя к циркулярной пиле идет с помощью плоского ремня или клинообразного и натяжение его осуществляется весом двигателя(двигатель крепится на пластине с одной стороны закрепленной к станине циркулярной пилы и в момент старта вы просто приподнимаете пластину с двигателем сняв нагрузку с оси двигателя а по мере набора мощности опускаете ее и подключаете саму пилу). Что бы получить близкую к номинальной пусковую мощность устанавливают как обычно емкость пускового конденсатора в два три раза больше чем рабочая емкость. Сп.=(2-3)*Срабоч. Что касается номинального напряжения устанавливаемых конденсаторов, оно должно быть 1.5-2 раза выше, чем напряжение используемой сети. Это связано с тем, что при запуске двигателя с помощью конденсатора в этой обмотке протекает повышенный ток по сравнению с обмотками прямого включения в сеть на 30-40% от номинала. Таким образом применять можно конденсаторы с рабочим напряжением не менее 350 вольт не ниже, лучше конечно на 450 вольт. Исходя из практики принимается следующее решение, при выборе пускового и рабочего конденсаторов исходить надо из следующего: на один киловатт мощности двигателя надо брать 200 мкф на пусковой конденсатор и 100 мкф на рабочий.В вашем случае Срабочий=300 мкф и Спусковой=600 мкф. Если не найдете подходящие бумажные конденсаторы такой емкости можно использовать и электролитические(схема ниже), главное правильно их подключить, при неправильной сборке они могут закипеть и взорваться!!!!!  02. 04.17 Лучший ответ по мнению автора

Глеб Черняк Читать ответы

Julia Читать ответы

Георгий Читать ответы

Посмотреть всех экспертов из раздела Технологии > Железо

Похожие вопросы

Решено

Доброе утро! Может ли отсутствие термопасты на видеокарте сразу при включении на первых секундах ПК давать искажение мерехтение цветное плавающее

Решено

Не могу зайти в компьютер забыл пароль своей учётной записи и как разблокировать не знаю.

Решено

Какая лучше программа чистильщик и оптимизатор для планшета ?

Решено

Переустановил windows xp sp3 но звука нет, при попытке воспроизвести музфкальный файл пишет эту ошибку 0xc00d11ba не удается воспроизвести файл

Решено

Как проверить работоспособность блока питания компьютера?

Переключатель резерва генератора 220–380 В

Описание

Включает преобразование трансформатора ЧРП 380 В

Дизайн чертежа

схематическая диаграмма

（ 1 / ）

печатная плата

（ 1 / ）

Пусто

ID	Имя	Обозначение	Количество
1	3 фазы 380В	У4	1
2	3 фазы	У5	1
3	Компрессор	У10	1
4	Ручной переключатель ввода резерва	У3	1
5	ЧРП	QM1	1
6	3-фазное реле контроля	ГРВ8-03_М460	1
7	Автоматический переключатель	В2Р-3П	1
8	Генератор	И1	1
9	220 В -> 380 В	Т1	1
10	SW_SPDT	SW1, SW2, SW3	3
11	Солнечная 1	СК3	1
12	Солнечная батарея 2	СК4	1
13	ПОЛЗУНКОВЫЙ ПЕРЕКЛЮЧАТЕЛЬ 2P	SW4	1
14	3 фазы+N 380В	У4	1
15	0,2u	С1	1
16	Выход A(R) (дом)	КОН1	1
17	Выход N(R) (Дом)	КОН2	1
18	В, солнечный счетчик	КОН3	1
19	+3,3 В	КОН4	1
20	к триггеру таймера	КОН5	1
21	ЗЕМЛЯ	КОН6	1
22	Выход ШИМ	КОН7	1
23	НАГРУЗКА	КОН8, КОН9	2
24	EL817C	У2	1
25	DC	Р1, Р2, Р3	3
26	Автоматический переключатель ввода резерва	У3	1
27	Ч-57-З-Т	Л1	1
28	3-фазное реле контроля 3W	ГРВ8-03_М460	1
29	МБРФ20200КТ	Д1,Д2	2
30	75к	Р4	1
31	15к	Р5	1
32	Автоматический переключатель	В2Р-3П	1
33	1N4007	Д3, Д4	2
34	Генератор с ручным запуском	С1	1
35	Автозапуск (HP)	С2	1
36	обход	С4, С5	2
37	LiFePO4	У1	1
38	обход	SW5	1
39	МОС3023	У8	1
40	КОНТАКТОР 1НО	Р1	1

Развернуть

Приложения к проекту

Участники проекта

0

0

Собрать в альбом

Идет загрузка. ..

Добавить этот проект в альбом?

Разветвленный проект будет установлен как частный в личном рабочем пространстве. Вы продолжаете?

Отправить сообщение vad7

Может ли трехфазный источник питания работать от входов переменного тока по схеме «звезда» и «треугольник»?

4 февраля 2020 г. Автор Lee Teschler 1 комментарий

Несколько рекомендаций помогут выяснить, какое трехфазное входное напряжение лучше всего подходит для конкретной большой энергосистемы.

Технический маркетинг TDK Lambda
Блоки питания переменного/постоянного тока мощностью более 2,5 кВт часто имеют трехфазный вход переменного тока. В США напряжение может быть 208/220 В переменного тока или 480 В переменного тока. В Европе это «согласованное напряжение 400 В переменного тока», которое на самом деле составляет 415 В переменного тока в Великобритании и 380 В переменного тока в Европе. Более высокое входное напряжение позволяет получать больше энергии от входящего переменного тока при более низком токе. Эти трехфазные напряжения переменного тока могут быть одной из двух конфигураций — треугольником или звездой (произносится «почему»).

Обычно электроэнергия высокого напряжения передается от электростанций к трансформаторам местных подстанций (где напряжение снижается), а затем к объектам в конфигурации треугольника. Обратите внимание, что конфигурация треугольника использует только три провода и не имеет нулевого или заземляющего провода. Это снижает стоимость четвертого провода, который не нужен во время передачи.

Типичная схема распределения электроэнергии в США для крупных потребителей электроэнергии, таких как заводы, предусматривает размещение на месте понижающего трансформатора «треугольник-звезда». Трансформатор, как правило, достаточно велик, чтобы стоять на собственной бетонной площадке, часто за пределами предприятия.

Сначала рассмотрим США. На типичном крупном потребителе электроэнергии, таком как завод, на объект подается трехпроводное питание 480 В переменного тока. (Обычно оно поступает на объект от местной коммунальной подстанции.) С входного распределительного щита объекта напряжение 480 В перем. тока треугольником подается непосредственно на электрооборудование, требующее большой мощности. Типичные нагрузки, требующие такой большой мощности, могут включать в себя большие печи, испытательное оборудование для полупроводников, камеры для прожига и машины для производства металла (включая лазерную резку и аддитивное производство). Важно отметить, что подключение оборудования к этому источнику входного напряжения, а не только к уменьшенному сечению проводки, может минимизировать размер понижающего трансформатора с соединением по схеме «треугольник-звезда», сократив расходы при сохранении энергии и занимаемой площади.

Электроэнергия для остальной части объекта поступает от второго распределительного щита. Эта панель получает входную мощность от понижающего трансформатора «звезда-треугольник», который преобразует конфигурацию «треугольник» 480 В переменного тока в четырехпроводную конфигурацию «фаза-звезда» 208 В переменного тока. Распределительный щит, кроме того, что он может подавать 208 В переменного тока между фазами, также может подавать 120 В переменного тока. Напряжение 120 В перем. тока доступно при подключении к одной из выходных линий (L1, L2 или L3) и нейтрали N. Конфигурации проводки

Delta измеряют междуфазное напряжение 480 В перем. тока в США

Приблизительно, трехфазное напряжение 208 В переменного тока будет использоваться для нагрузок среднего размера, превышающих 5 кВт, но менее 25 кВт. Однофазный 208 В переменного тока обычно предназначен для небольших нагрузок, превышающих 1,5 кВт. Настенная розетка на 120 В переменного тока может поддерживать мощность около 1 кВт. Мощность зависит от размера проводки и предохранителя — проконсультируйтесь с местным квалифицированным электриком!

Некоторые объекты могут также содержать второй трансформатор «треугольник-звезда». Этот трансформатор обеспечивает питание 277 В переменного тока для освещения и оборудования HVAC (отопление, вентиляция и кондиционирование воздуха). А в Европе расположение и напряжения другие, чем в США

Типичное крупное энергопотребляющее предприятие в Европе имеет собственный понижающий трансформатор с соединением по схеме «звезда», как и его аналог в США, но выходы имеют другое напряжение.

При распределении электроэнергии в Европе сеть обеспечивает основных потребителей электроэнергии высоким напряжением (11 кВ переменного тока в конфигурации треугольника в Великобритании). Понижающий трансформатор подает трехфазное напряжение в четырехпроводной схеме «звезда» на распределительный щит объекта. Материковая Европа в основном использует 380/220 В переменного тока, в то время как Великобритания использует 415/240 В переменного тока.

Линии, отходящие от соединения понижающего трансформатора по схеме «звезда», измеряют междуфазное напряжение 208 В переменного тока. Установки получают 120 В переменного тока путем соединения между нейтралью и L1. В Европе межфазное выходное напряжение по схеме «звезда» составляет 380/415 В переменного тока (Европа/Великобритания) с 220/240 В переменного тока между L1 и нейтралью.

Распределительная панель, в дополнение к линейному питанию 380/415 В переменного тока, также может обеспечивать 220/240 В переменного тока через соединения с любой из выходных линий (L1, L2 или L3) и нейтралью N.

Типовые трехфазные источники питания

В качестве примеров трехфазных источников питания переменного/постоянного тока, которые могут работать в описанных выше распределительных системах, мы рассмотрим несколько примеров из ассортимента продукции TDK-Lambda. HWS1800T-24 — это блок питания мощностью 1,8 кВт, рассчитанный на трехфазное питание 170–265 В переменного тока. Этот тип входа подходит для работы от стандартного американского типа трехфазного входа «звезда» на 208 В переменного тока. Он также может работать в Европе, но для этого потребуется трехфазный понижающий трансформатор с напряжением от 400 до 220 В переменного тока по схеме «звезда-звезда».

TPS4000-24 — это источник питания мощностью 4 кВт, принимающий трехфазное входное напряжение 350–528 В переменного тока, треугольник или звезда. Этот источник подходит для работы в США и Европе без изменения подключения к источнику питания или дополнительных трансформаторов.

Серия программируемых источников питания Genesys+ включает большое количество моделей мощностью от 1,5 кВт до 15 кВт. В зависимости от уровня мощности устройства имеют различные входные напряжения, охватывающие большинство глобальных входных напряжений.

Трехфазный блок питания HWS1800T-24.

Независимо от производителя источника питания, есть несколько моментов, о которых следует помнить пользователям трехфазных источников питания. Убедитесь, что производитель установил внутренние предохранители, поскольку в некоторых недорогих блоках питания их нет. Для каждой фазы необходим высоковольтный предохранитель. Они громоздкие и стоят недешево.

Имея в виду эти моменты, у пользователей трехфазных источников питания может возникнуть соблазн еще раз взглянуть на эти большие серые загадочные коробки, которые, как вы теперь понимаете, являются понижающими трансформаторами, окруженные ограждением из цепей и высоким напряжением.
