Что такое лампа 6Ц5С и для чего она используется. Каковы основные характеристики и параметры лампы 6Ц5С. Как правильно подключить лампу 6Ц5С в схеме. Какие существуют аналоги и замены для 6Ц5С. В чем преимущества и недостатки лампы 6Ц5С.
Общая характеристика лампы 6Ц5С
Лампа 6Ц5С представляет собой двуханодный кенотрон, предназначенный для выпрямления переменного тока в источниках питания радиоаппаратуры. Это стеклянная лампа с октальным цоколем, имеющая косвенный подогрев катода.
Основные параметры лампы 6Ц5С:
- Напряжение накала: 6,3 В
- Ток накала: 600 мА
- Максимальное обратное напряжение на аноде: 1250 В
- Максимальный выпрямленный ток: 70 мА (на один анод)
- Внутреннее сопротивление: 175 Ом
Лампа 6Ц5С широко применялась в советской радиоаппаратуре для выпрямления сетевого напряжения и получения постоянного анодного напряжения. Она до сих пор используется радиолюбителями при постройке ламповых усилителей и другой ретро-техники.
Особенности конструкции и принцип работы 6Ц5С
Конструктивно лампа 6Ц5С состоит из стеклянной колбы, внутри которой размещены следующие основные элементы:
- Катод с оксидным покрытием
- Два анода
- Нить накала
Как работает двуханодный кенотрон 6Ц5С. Когда на нить накала подается напряжение 6,3 В, она нагревает катод до рабочей температуры. При этом с поверхности катода начинается термоэлектронная эмиссия — испускание электронов. Если на анод подать положительное напряжение относительно катода, электроны будут притягиваться к аноду, образуя анодный ток.
Наличие двух анодов позволяет использовать лампу 6Ц5С в двухполупериодных выпрямительных схемах. В течение одного полупериода переменного напряжения ток проходит через один анод, а в течение другого полупериода — через второй анод. Таким образом на выходе получается пульсирующее, но однонаправленное напряжение.
Основные электрические параметры лампы 6Ц5С
Рассмотрим подробнее основные электрические характеристики и предельные параметры лампы 6Ц5С:
- Напряжение накала: 6,3 В ± 0,6 В
- Ток накала: 600 мА ± 60 мА
- Максимальное обратное напряжение на аноде: 1250 В
- Максимальное постоянное напряжение между катодом и нитью накала: 300 В
- Максимальный средний ток анода: 70 мА
- Максимальный импульсный ток анода: 420 мА
- Внутреннее сопротивление: 175 Ом
- Напряжение запирания: 34 В
- Емкость анод-катод: 5,8 пФ
Важно строго соблюдать эти предельные параметры при использовании лампы 6Ц5С в схемах. Превышение допустимых значений может привести к быстрому выходу лампы из строя или даже ее разрушению.

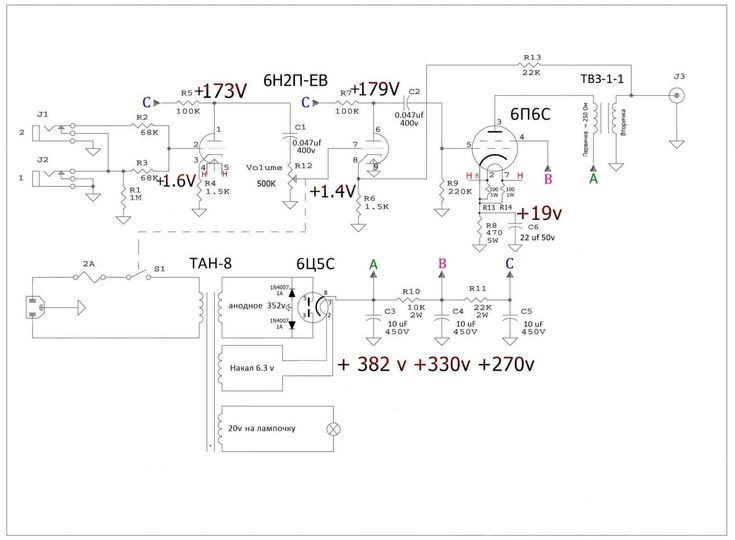

Типовые схемы включения лампы 6Ц5С
Наиболее часто лампа 6Ц5С используется в следующих выпрямительных схемах:
1. Однополупериодная схема
2. Двухполупериодная схема со средней точкой
Используются оба анода лампы, подключенные к разным концам вторичной обмотки трансформатора со средней точкой. Обеспечивает лучшее сглаживание выпрямленного напряжения.
3. Мостовая схема
Позволяет получить двухполупериодное выпрямление при использовании трансформатора без средней точки. Требует четыре диода, поэтому с лампой 6Ц5С применяется редко.
Во всех схемах обязательно использование сглаживающего LC-фильтра для уменьшения пульсаций выпрямленного напряжения.
Аналоги и возможные замены лампы 6Ц5С
Лампа 6Ц5С имеет несколько отечественных и зарубежных аналогов, которые могут использоваться для замены:
- 6Ц4П — полный отечественный аналог с идентичными параметрами
- 5Ц3С — близкий аналог с немного отличающимися параметрами
- EZ35 — европейский аналог
- 6X5GT — американский аналог
При замене необходимо учитывать небольшие отличия в параметрах и цоколевке ламп. Например, при замене 6Ц5С на 6Ц4П потребуется заменить ламповую панельку.
Преимущества и недостатки использования лампы 6Ц5С
Рассмотрим основные плюсы и минусы применения лампы 6Ц5С в современной технике:
Преимущества:
- Высокая надежность и долговечность при правильной эксплуатации
- Устойчивость к кратковременным перегрузкам по току
- Низкий уровень шумов и помех
- Простота схем включения
Недостатки:
- Большие габариты и вес по сравнению с полупроводниковыми выпрямителями
- Необходимость прогрева перед работой
- Относительно низкий КПД из-за затрат энергии на накал
- Возможность микрофонного эффекта
Несмотря на недостатки, лампа 6Ц5С до сих пор находит применение в аудиотехнике высокого класса благодаря отличным звуковым характеристикам.
Особенности применения 6Ц5С в современных схемах
При использовании лампы 6Ц5С в современных конструкциях важно учитывать следующие моменты:
- Необходимо обеспечить хорошую вентиляцию, так как лампа сильно нагревается при работе.
- Желательно использовать демпфирующие прокладки для уменьшения микрофонного эффекта.
- Следует применять качественные ламповые панельки с надежным контактом.
- Важно правильно выбрать номиналы элементов выпрямителя и фильтра.
- Рекомендуется использовать стабилизатор накала для повышения срока службы лампы.
При соблюдении этих рекомендаций лампа 6Ц5С может надежно работать в современных ламповых устройствах в течение длительного времени.
Номинальные электрические данные
лампы 6Ц5С
| Напряжение накала, В | 6,3 |
| Переменное эффективное напряжение вторичной обмотки трансформатора, В | 2×400 |
| Сопротивление в цепи анода, Ом | 5700 |
| Емкость фильтра, мкФ | 8 |
| Ток накала, мА | 600 |
| Выпрямленный ток каждого диода, мА | 70 |
- Схемы применения кенотрона 6Ц5С аналогичны схемам применения кенотрона 5Ц3С.
- Кенотрон 6Ц5С можно заменить аналогичным кенотроном 6Ц4П. При замене необходимо заменить ламповую панельку. Результаты замены эффективны.
