STT8205S 8205 8205A 8205S
Если расковырять любой аккумулятор от сотового телефона, то можно обнаружить, что к выводам ячейки аккумулятора припаяна небольшая печатная плата. Это так называемая схема защиты, или Protection IC. Из-за своих особенностей литиевые аккумуляторы требуют постоянного контроля.

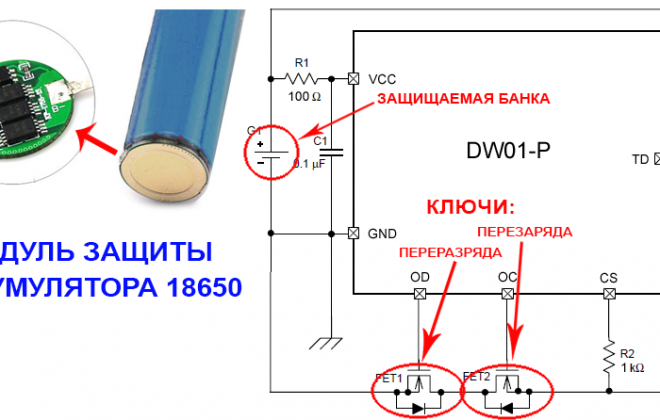

Давайте разберёмся более детально, как устроена схема защиты, и из каких элементов она состоит. Схема контроллера 1 ячейки «банки» на 3,7V, как правило, состоит из двух микросхем. Микросхема с маркировкой DWP в небольшом корпусе — это по сути «мозг» контроллера.

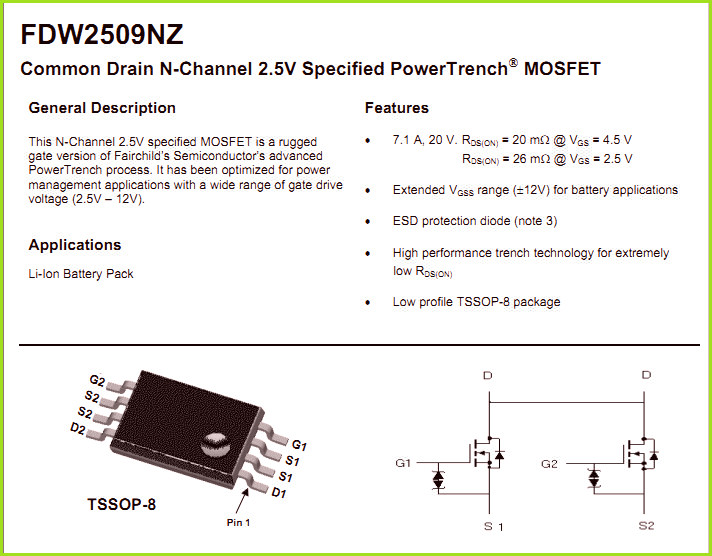

Вот типовая схема включения данной микросхемы. На схеме G1 — ячейка литий-ионного или полимерного аккумулятора. Также можно встретить сборки с маркировкой и аналогичные. Два полевых транзистора используются для того, чтобы раздельно контролировать разряд и заряд ячейки аккумулятора.
Для удобства их изготавливают в одном корпусе. Таким образом, открывая или закрывая соответствующий транзистор, можно, например, отключать нагрузку потребитель или останавливать зарядку ячейки аккумулятора.
Как известно, перезаряд литиевого аккумулятора свыше 4,2 — 4,3V чреват перегревом и даже взрывом. Аккумулятор будет отключен от источника питания до тех пор, пока напряжение на элементе не снизится ниже 4 — 4,1V Overcharge Release Voltage — V OCR из-за саморазряда.
Это только в том случае, если к аккумулятору не подключена нагрузка, например он вынут из сотового телефона. Если же аккумулятор подключен к нагрузке, то транзистор FET2 вновь открывается, когда напряжение на ячейке упадёт ниже 4,2V. Тут есть весьма интересное условие. На клеммах контроллера будет 0V. Те, кто мало знаком с логикой работы защитной схемы могут принять такое положение дел за «смерть» аккумулятора.
Вот лишь маленький пример. Миниатюрный Li-polymer аккумулятор 3,7V от MP3-плеера. Аккумулятор разрядился ниже 2,5V.
Схема контроля отключила его от нагрузки. На выходе контроллера 0V. При этом если замерить напряжение на ячейке аккумулятора, то после отключения нагрузки оно чуть подросло и достигло уровня 2,7V.
Чтобы контроллер вновь подключил аккумулятор к «внешнему миру», то есть к нагрузке, напряжение на ячейке аккумулятора должно быть 2,9 — 3,1V V ODR. Как же течёт ток по такой цепи, когда срабатывает защита от переразряда? Как нам снова подзарядить «банку» аккумулятора, чтобы контроллер опять включил транзистор разряда — FET1?
Дело в том, что внутри полевых транзисторов есть так называемые паразитные диоды — они являются результатом технологического процесса изготовления MOSFET-транзисторов. Вот именно через такой паразитный внутренний диод транзистора FET1 и будет течь ток заряда, так как он будет включен в прямом направлении.
То есть при подключении зарядного устройства схема определит, что зарядник подключен и разрешит процесс заряда. Зарядка до уровня 3,1V после глубокого разряда литиевой ячейки может занять весьма длительное время — несколько часов.
О том, как это сделать, я уже рассказывал здесь. Именно этим методом мне удалось восстановить Li-polymer 3,7V аккумулятор от MP3-плеера. Зарядка от 2,7V до 4,2V заняла минуты и 52 секунды, а это более 9 часов! Вот столько может длиться «восстановительная» зарядка.
Кроме всего прочего, в функционал микросхем защиты литиевых акумуляторов входит защита от перегрузки по току Overcurrent Protection и короткого замыкания. Защита от токовой перегрузки срабатывает в случае резкого падения напряжения на определённую величину. После этого микросхема ограничивает ток нагрузки.
При коротком замыкании КЗ в нагрузке контроллер полностью отключает её до тех пор, пока замыкание не будет устранено. Размеры SMD-резисторов. Таблица типоразмеров. В чём разница? Ремонт блютуз-колонки JBL Charge 3 реплики. Телевизор не включается.
Индикатор мигает. Что делать?
FS8205A 8205A TSSOP8 чип защиты аккумулятора x 20 шт./лот
Эта маленькая плата предназначена для 1 аккумулятора Подскажите для чего в этой плате присутствует защита от переЗарядки.
Ведь зарядка происходит от контроллера заряда например TP Значит ли это, что можно подавать зарядный ток от БП в обход прямо на эту плату, ведь она отключит вход при достижении 4,2 Вольт? Мы принимаем формат Sprint-Layout 6!
Интернет-магазин «ЗУМ-ЭК» предлагает купить СМД транзисторы A ( FSA) (UTAL-PR) арт. по выгодной цене в Москве.
СМД транзисторы 8205A ( FS8205A ) ( UT8205AL-P08-R ) арт. 124840
Написать нам. Уфа, ул. Кувыкина 7. Универсальная плата защиты MOS для литиевых аккумуляторов типоразмера На плате защиты используется японская Seiko, Ricoh, Taiwan Fu Jing литий-полимерная аккумуляторная батарея. Сайт создан на базе CS-Cart — Платформа для интернет-магазинов. Ваш город.
Микросхема 8205A
Обзоры игр. Power Bank своими руками [hand-made][how-to] делаем аккумулятор. Показать шапку. Скрыть шапку.
Показать все фотографии.
8205A ( FS8205A ) ( UT8205AL-P08-R )
Стоимость услуг курьера за доставку на почту 0грв. Отправка товара стоимостью до грв только по предоплате! Отправки наложенным платежом в чистом виде нет.
Есть отправка наложенным платежом при покупке на сумму свыше грв. Отправка таким способом только при полной предоплате стоимости детали и пересылки. Выберите значение Информация, нарушающая авторские права Информация о товарах и услугах, не соответствующих законодательству Информация непристойного содержания Спам, вредоносные программы и вирусы в том числе ссылки Информация оскорбляющая честь и достоинство третьих лиц Другие нарушения правил размещения информации.
Схема контроллера литий-ионного аккумулятора
Местонахождение: Любое. Выбрать несколько. К сожалению, не найдено. Подтвердить Отменить. Фильтр по поставщику: Торговая Гарантия. Shenzhen Hongxuan Electronic Co. Отправить сообщение. Shenzhen Jiaxinjie Technology Co.
Транзистор, A. Тип, -. Vds, V. Vgs, V. Idr, A. Idm, A. Eas,mJ. Ear,mJ. dV/dt,V/ ns. P, W. t min, °C. t max, °C. Rth, C. Rds, Ohm. Ciss, pF. Coss, pF. Crss, pF.
Контроллер аккумулятора Li-Po
Регистрация Вход. Ответы Mail. Вопросы — лидеры Задача по физике 1 ставка.
8205A ( FS8205A ) ( UT8205AL-P08-R )
ВИДЕО ПО ТЕМЕ: Зарядка и защита литиевых аккумуляторов 2я часть про TP4056
Форум Новые сообщения. Что нового Новые сообщения Недавняя активность. Вход Регистрация. Что нового. Новые сообщения.
Регистрация Забыл пароль. Обратите внимание, что транзисторы одной марки могут иметь различный тип корпуса исполнение , поэтому смотрите картинку и параметры корпуса.
Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить a и подобные товары, мы предлагаем вам позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Если конкретные характеристики говорят вам больше, чем непонятные названия, возможно, следующая информация — для вас: по всему объему продукции, найденной по вашему запросу «a», Тип может варьироваться в весьма широком диапазоне, есть Регулятор напряжения , Привод IC , Другое , Логические ИС, и каких только еще нет.
Эта заявка не накладывает на Вас никаких обязательств. Ожидайте предложения от поставщика. Понравился наш сервис?
Зарядка-защита лития + применение
Это устройство ранее уже было кратко описано, попробую написать подробнее и применить на практике.
Прислали хорошо замотав пупыркой
Платы ещё не были разделены, но разделяются хорошо
Размер платы 27х17х4мм
Подключение к зарядке через стандартный разъём microUSB или через дублирующие контакты + и —
Аккумулятор подключается к контактам B+ и B-
Нагрузка подключается к контактам OUT+ и OUT-
Все чипы хорошо известны и проверены
Реальная схема устройства
Отсутствует ограничивающий резистор на входе TP4056 — видимо кабель подключения выполняет эту функцию.
Реальный ток заряда 0,93А.
Зарядка отключается при напряжении на аккумуляторе 4,19В
Потребляемый ток от аккумулятора всего 3мкА, что значительно меньше саморазряда любого аккумулятора.
Описание некоторых элементов
TP4056 — чип контроллера заряда лития на 1А
www.dfrobot.com/image/data/DFR0208/TP4056.pdf
Подробно описывал тут
mysku.club/blog/aliexpress/27752.html
DW01A — чип защиты лития
www.ic-fortune.com/upload/Download/DW01A-DS-11_EN.pdf
FS8205A — электронный ключ 25мОм 4А
www.ic-fortune.com/upload/Download/FS8205A-DS-12_EN.pdf
R3 (1,2кОм) — установка тока зарядки аккумулятора
Изменяя его номинал, можно уменьшить зарядный ток
R5 C2 — фильтр цепи питания DW01A. Через него также осуществляется контроль напряжения на аккумуляторе.
Красный светодиод — индикация процесса заряда аккумулятора
Синий светодиод — индикация окончания заряда аккумулятора
Переполюсовку аккумулятора плата выдерживает лишь кратковременно — быстро перегревается ключ FS8205A. Сами по себе FS8205A и DW01A переполюсовки аккумулятора не боятся из-за наличия токоограничивающих резисторов, но из-за подключения TP4056 ток переполюсовки начинает течь через него.
При напряжении аккумулятора 4,0V, измеренное полное сопротивление ключа 0,052 Ом
При напряжении аккумулятора 3,0V, измеренное полное сопротивление ключа 0,055 Ом
Защита от токовой перегрузки — двухступенчатая и срабатывает, если:
— ток нагрузки превышает 27А в течение 3мкс
Информация рассчитана по формулам из спецификации, реально это не проверить.
Длительный максимальный ток отдачи получился около 2,5А, при этом ключ заметно нагревается, т.к. на нём теряется 0,32Вт.
Защита от переразряда аккумулятора срабатывает при напряжении 2,39В — маловато будет, не всякий аккумулятор можно безопасно разряжать до такого низкого напряжения.
Попробовал приспособить эту платку в старую маленькую простейшую детскую радиоуправляемую машинку вместе со старыми аккумуляторами 18500 из ноутбука в сборке 1S2P
mysku.club/blog/aliexpress/29476.html
Машинка питалась от 3-х батареек АА, т.к. аккумуляторы 18500 значительно толще их, крышку батарейного отсека пришлось снять, перегородки выкусить, а аккумуляторы приклеить. По толщине они получились заподлицо с днищем.
Платку приклеил герметиком к крыше, под разъём сделал вырез.
Теперь аккумуляторы можно заряжать так
Красный индикатор зарядки хорошо просвечивает через красную крышу.
Синий индикатор окончания зарядки через крышу почти не виден — его видно только со стороны разъёма подключения.
Машинка снизу выглядит как с газовыми баллонами 🙂
На этих баллонах машинка катается минут 25.
Не слишком много, ну да ладно, наиграться хватает. Заряжается машинка около часа.Вывод: маленькое и очень полезное для творчества устройство — можно брать. Буду заказывать ещё.
