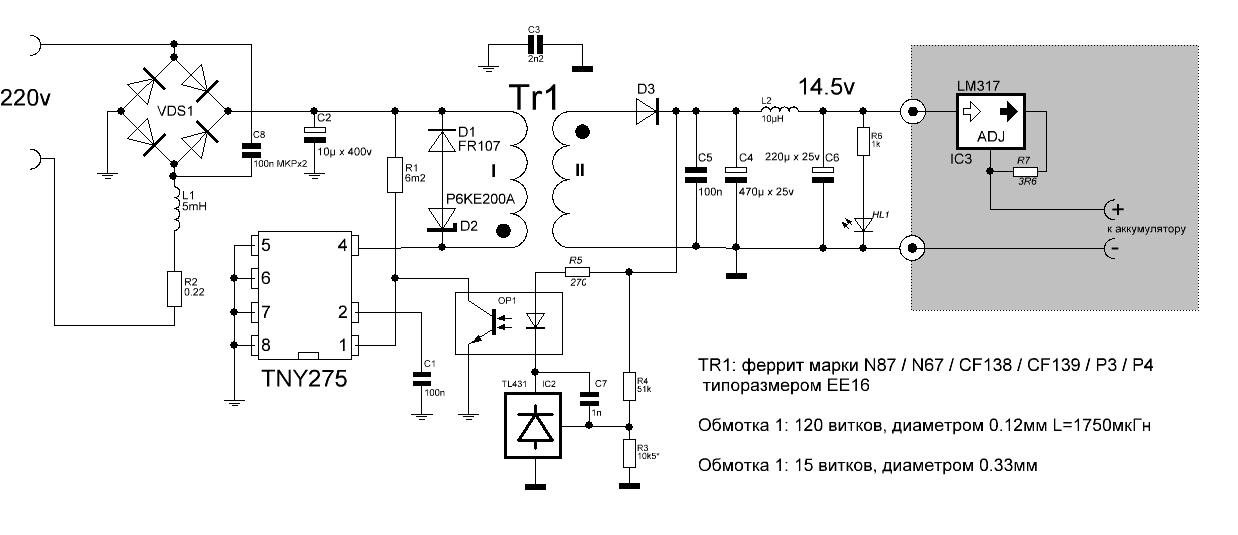

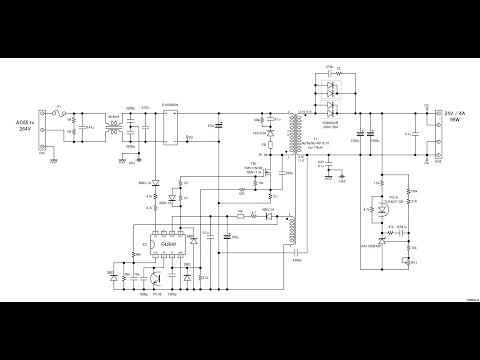

Схема зарядного устройства Принцип работы такой: 1.
Ничего особого не делал! Но мосфет открывается в очень узком промежутке — от 5 до 6 вольт приблизительно.
Если, например, необходима работа при строительстве в круглосуточном режиме тогда понадобится несколько мощных батарей, если же инструмент используется как помощник в текущих делах в режиме: открутил — закрутил — положил, здесь особой мощности не потребуется. Их особенностью является полная герметичность ячейки.
Удовлетворение от проделанной созидательной работы и денежное довольствие в размере … известном только мне.
Договорившись о цене вдарили по рукам. Подробнее об беспроводных изделиях в видеоролике.
Но здесь могут возникнуть большие сложности с клеммами и подключением к аккумулятору. Фирма Bosch предлагает универсальные зарядные устройства, с регулировкой напряжения на несколько стандартных диапазонов, например 12В, 14В, 16В, 18В. Помогите с сабжем.
Топ Статистики
Тем, кто интенсивно использует шуруповерт, это очень мешает в работе. Подробнее об беспроводных изделиях в видеоролике. В заряднике для шуруповёрта такой режим не реализован.
Если несколько раз подряд вилку из разетки вынуть каждый раз по-разному: раз , звук пропадает и процесс заряда акб начинается и заряжает батарею полностью, как надо. Полевик мне сразу не приглянулся. Несмотря на новизну видно, что система продумана и имеет большие перспективы.

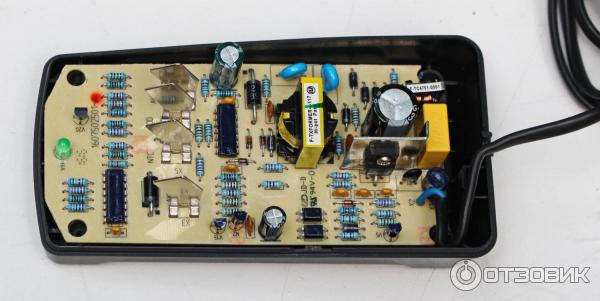

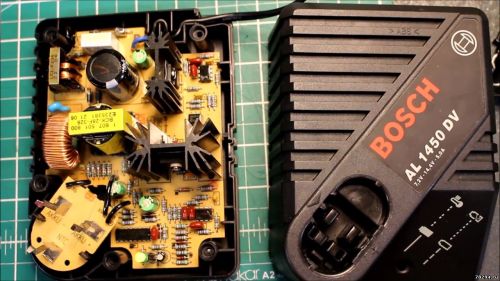

Внешний вид

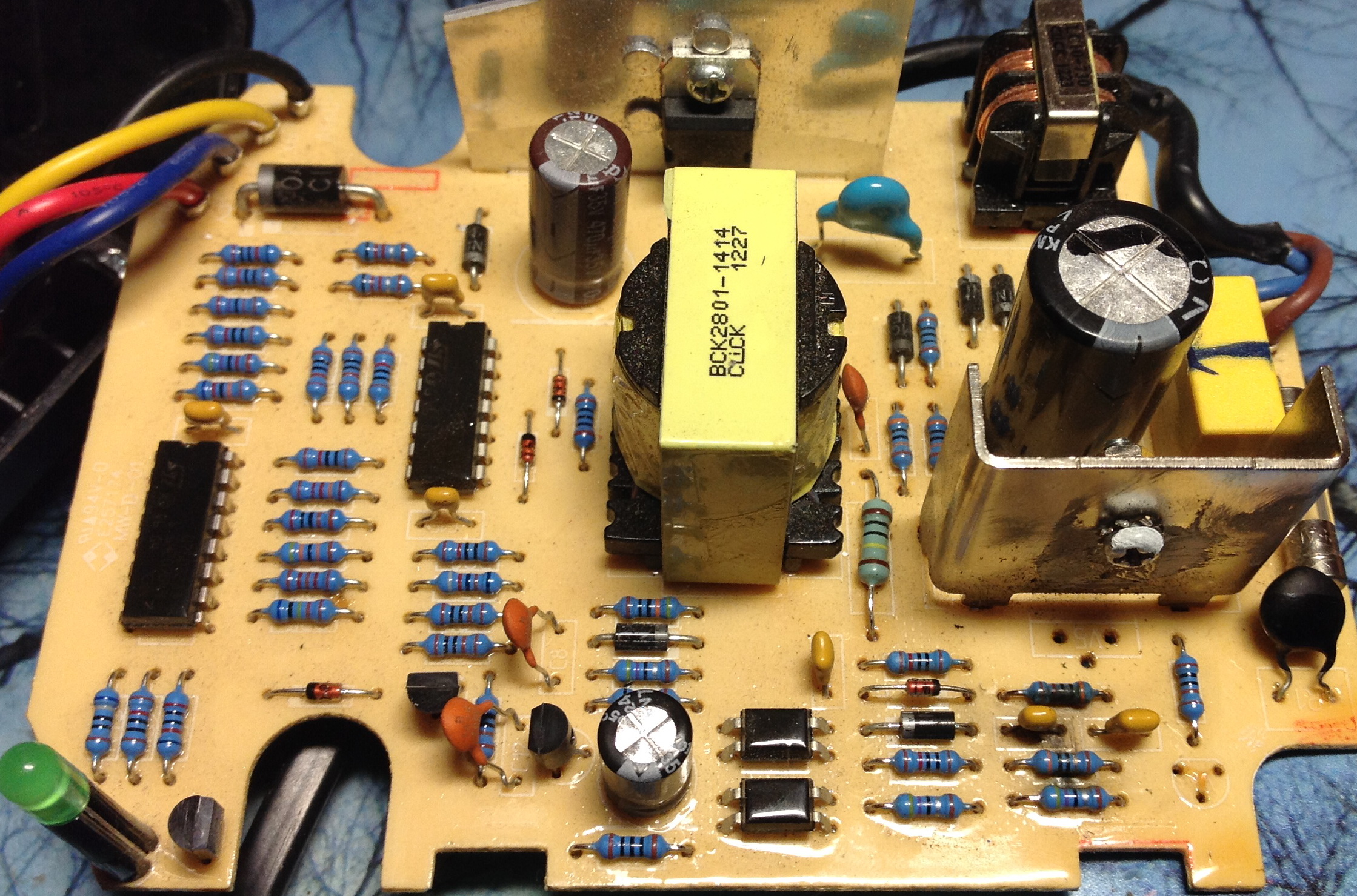

Она срисована с реальной печатной платы зарядного устройства.
Заработало чудесное ЗУ сразу и без капризов.
Если у Вас на первичной обмотке трансформатора ноль, а мосфет исправен, значит он не открывается. Лан, вези.
Еще хорошо бы проверить выпрямительный диод на вторичной обмотке. Классическое зарядное устройство — это вторичный источник напряжения трансформатор и дополнительные схемы, например: фильтрации, выпрямления, защиты, накачки и т.
Сменный аккумулятор GB1 представляет собой блок, в котором последовательно соединено 12 никель-кадмиевых Ni-Cd элементов, каждый по 1,2 вольта. Зато фронты збс! За лак, дерьмовые комплектующие и тупой зарядник, который они из этого дерьма слепили. Гари и правда нет.
Подпишитесь!
Второй вывод подключен к отдельному, третьему разъёму. Зарядное устройство, которое предлагается ниже, обеспечивает нужный зарядный ток для любого аккумулятора из всех перечисленных.
Продлевать ему жизнь, методом улучшения отвода тепла от уязвимых деталей устройства и хорошей вентиляцией.
Для более быстрой зарядки аккумуляторов ручного инструмента применяется схема подачи импульсного тока.
Топ Статистики
В процессе заряда оно соответствует текущему состоянию аккумулятора и обычно чуть выше номинального в конце заряжания. Схема, применяемая в данном устройстве — импульсная, время — от начала до окончания полного восстановления — 30 мин. Здесь же можно посмотреть большое количество ручного инструмента любой мощности цены и назначения. Нашел уже после ремонта : «привет коллеги меня зовут Игорь я из нижнего новгорода — так получилось, что за послекдний год имено таких зарядников отремонтировал не меньше сотни штук
Зарядное устройство для шуруповерта схема бош
Запросить склады. Перейти к новому. Меню пользователя lightworld Посмотреть профиль Найти ещё сообщения от lightworld. Предполагаю что третий контакт это терморезистор для контроля температуры аккумулятора.
Ето второй конец соединен с минусом.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Ремонт зарядного устройства для шуруповерта bosch al1814cv своими руками
- Зарядное для шуруповерта схема
- Схема зарядного устройства для шуруповерта. Электрическая схема зарядного устройства шуруповерта
- 2609120556 Зарядное устройство Bosch GAL 1110 CV / 10,8V — Схема деталировки (3601JE2001)
- ЗУ Bosch Небыстрая зарядка.
- Ремонт зарядного устройства Bosch в Рязани
- Зарядное шуруповерта AL1115CV (Bosch)
- Зарядное устройство (зарядка) для шуруповерта и его схемы
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Ремонт Зарядного Устройства для Шуруповерта
Ремонт зарядного устройства для шуруповерта bosch al1814cv своими руками
Пожалуй, самым востребованным инструментом любого домашнего мастера является шуруповерт. Но это устройство, как и любое другое, иногда ломается. Если это случилось, то в некоторых случаях можно заменить шуруповерт на электрическую дрель. Но если работы при помощи дрели выполнить нельзя, то нужно нести шуруповерт в сервисный центр, чтобы мастера сделали ремонт устройства.
Но на это может понадобиться много времени, а также денежных затрат. Поэтому есть смысл попытаться сделать ремонт шуруповерта самостоятельно. Прежде, чем начать ремонтные работы, нужно познакомиться с конструкцией этого инструмента и определить элементы , которые потребуются, чтобы починить шуруповерт, среди них:. Главным элементом является кнопка запуска, она выполняет ряд функций: включение электропитания и регулятора оборотов двигателя.
Контакт, размещенный на кнопке, будет перемещаться вдоль платы с учетом надавливания на кнопку. От расположения элемента зависит уровень подаваемого импульса на ключ. В роли ключа выступает полевой транзистор. Принцип работы будет таким: чем сильней нажимаете кнопку, тем выше значение импульса на транзисторе и тем больше напряжение на двигателе.
Реверс вращения двигателя происходит с помощью изменения полярности на клеммах. Этот процесс происходит при помощи контактов, которые переключаются с помощью реверсной ручки.
Как правило, в шуруповертах находятся коллекторные однофазные двигатели постоянного тока. Они довольно надежны, и их очень просто обслуживать. Стандартный шуруповерт состоит из таких элементов:. Редукторная система преобразует высокие вращения вала двигателя в обороты патрона. В шуруповертах используются классические или планетарные редукторы.
Первые устанавливаются очень редко. Планетарные редукторы состоят из таких частей:. Солнечная шестерня работает с помощью вала якоря, ее зубцы активируют сателлиты, вращающих водило. Специальный регулятор устанавливается, чтобы регулировать силу, с которой она подается к шурупу. Как правило, есть 15 положений регулировки. Для начала нужно проверить аккумулятор инструмента. Если шуруповерта был установлен на зарядку, но это не дало результатов, то нужно подготовить мультиметр и попробовать при помощи его определить поломку.
Сперва необходимо померить величину напряжения аккумулятора. Эта величина обязана соответствовать примерно той, которая написана на корпусе. Если низкое напряжение, то нужно определить неисправную часть: зарядное устройство или аккумулятор.
Для чего понадобится мультиметр. Это приспособление включаем в сеть, затем измеряем напряжение на клеммах на холостом ходу. Оно обязано быть на несколько вольт выше, чем указанное на конструкции. Если напряжения нет, то нужно делать ремонт зарядного устройства. Очень часто проблемой при работе с шуруповертом является быстрая разрядка аккумулятора. Причина или изношенность батареи, или неправильная работа зарядки. Расскажем подробней про ремонт зарядного устройства.
Как правило, все зарядные устройства, как и большинство запчастей, не являются оригинальным, и изготавливаются они не в Германии или Швейцарии, а в Китае. Но ничего страшного здесь нет, качество обычно соответствует стандарту. Чаще всего появляется такая ситуация — аккумулятор установлен в зарядку — но процесс зарядки завершается буквально через несколько минут, причем аккумулятор разряжен, а зарядное устройство останавливается.
Чтобы понять проблему и найти неисправную запчасть, нужно разобрать зарядку. Откручиваем четыре шурупа внизу и открываем корпус. В корпусе, в одном отсеке расположен трансформатор переменного напряжения, а в другом — схема из выпрямителя с силовыми разъемами и управляющим чипом.
Затем включаем в сеть зарядное и меряем на трансформаторе силу тока — если все нормально, то приступаем к следующей процедуре. Не нужно трогать чип управления и выпрямитель, они, вероятней всего, в порядке. Переходим к контактной группе — один управляющий контакт и два силовых. Чтобы определить, в чем может быть неисправность, нам необходимо померить силу тока на силовых клеммах при работе заряда. Для чего мы припаиваем ко всем контактам по тонкому проводу — что бы можно было помереть напряжение при работе зарядки.
Желательно в этой схеме использовать несколько цветов проводов и соответственно плюс и минус их припаять. Затем собираем зарядку и тестируем при помощи мультиметра силу тока на клеммах при заряде.
Если сила тока на приборе нестабильна и колеблется в диапазоне от до вольт. Причем если пошевелить батарею, то происходит пропадание контакта. Именно тут и находится причина — за время эксплуатации устройства — клеммы выгибаются и плохой контакт влечет нестабильную зарядку батареи шуруповерта. То есть, ясно, что нестабильный контакт нарушает работу логики зарядки — в особенности третий контакт, управляющий, именно он отвечает за то, какая сила тока подается на клеммы.
Его не получится замкнуть, так как внутри схемы любого аккумулятора находится терморезистор и его сопротивление изменяется с учетом температуры запчастей внутри аккумулятора.
Именно так, он защищает батарею одновременно от перегрева и перезаряда. Но в этом случае есть выход. Мы опять разбираем зарядку, загибаем клеммы, дальше при помощи мультиметра смотрим за процессом зарядки — сила тока на клеммах будет потихоньку увеличиваться, а затем снижаться, причем лампочка индикатора на зарядке является дополнительным индикатором работы.
Скорость роста силы тока на клеммах указывает на еще один немаловажный фактор — износ аккумулятора. Если сила тока повышается очень быстро и доходит до вольт, то аккумулятор в нормальном состоянии.
Когда же батарея медленно принимает зарядку, то большая вероятность того что какая-то запчасть аккумулятора уже негодна и его нужно заменить. Таким образом, после восстановления контакта между зарядным и аккумулятором мы видим нормальный процесс зарядки. Если посадочное место зарядки расшатано, то нужно зафиксировать батарею в необходимом положении при помощи изоленты. Провода, которые припаяли для индикации, советуем оставить при помощи их очень просто определить, какая запчасть неисправна аккумулятор или зарядка.
Если неисправна батарея, то надо разобрать блок, внимательно осмотреть все места на качество крепления проводов.
Если поврежденных креплений нет, то необходимо измерить силу тока мультиметром на каждом элементе. Она обязана быть 0,,1 вольт или выше. Если есть запчасть с меньшей силой тока, то ее необходимо заменить.
Вид и емкость элемента непременно должны соответствовать установленным элементам. Если зарядка и аккумулятор исправны, но шуруповерт все равно не работает, то нужно разобрать это приспособление. От клемм батареи выходит несколько проводов, необходимо взять мультиметр и померить силу тока на входе кнопки.
Если она присутствует, то надо достать аккумулятор, при помощи зажимов закоротить от него провода. Мультиметр должен определить сопротивление, которое должно стремиться к нулю. В этом случае данная запчасть исправна, проблема состоит в щетках или других элементах. Если сопротивление другое, то кнопку надо будет поменять. Чтобы сделать ремонт кнопки, иногда достаточно почистить наждачкой контакты на клеммах.
Также надо проверить и реверсную запчасть. Ремонт происходит с помощью чистки контактов. Нужно проверить качество обмоток якоря , так как эту запчасть можно купить и заменить своими руками. Чтобы проверить якорь, нужно померить сопротивление на пластинках коллектора, находящихся рядом.
Значение обязано стремиться к нулю. Если во время проверки найдены пластинки с сопротивлением отличным от нуля, то надо сделать ремонт запчасти якоря или поменять его.
Если во время работы шуруповерт издает посторонние шумы, то это обозначает, что износился подшипник или втулки. Чтобы это починить, нужно разобрать двигатель, затем проверить уровень износа втулки и целостность подшипника. Якорь обязан свободно крутиться, не должно быть каких-то перекосов или трений. Эти приспособления можно приобрести в магазине и заменить запчасть своими руками. Во всех случаях надо поменять неисправную запчасть редуктора.
Все описанные выше действия надо выполнять очень внимательно. Разборку шуруповерта необходимо делать в четкой последовательности, так как какие-то из запчастей могут быть потеряны. Сделать самостоятельный ремонт шуруповерта может каждый желающий, нужно только правильно определить поломанную запчасть.
Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации.
Вы с нами? Главная Оборудование Ремонт зарядного устройства шуруповерта и других запчастей.
Ремонт зарядного устройства шуруповерта и других запчастей. Содержание 1 Стандартная конструкция шуруповерта. Какие лучше аккумуляторные шуруповерты: обзор и отзывы.
Зарядное для шуруповерта схема
Приветствую вас уважаемые коллеги. Продлевать ему жизнь, методом улучшения отвода тепла от уязвимых деталей устройства и хорошей вентиляцией. Ничего особого не делал! Что мне теперь новую покупать или есть шанс починить!
