Ams1117 схема включения: datasheet, схема включения и распиновка

Содержание

datasheet, схема включения и распиновка

Серия микросхем AMS1117 представляют собой стабилизаторы с малым падением напряжения. Этот вид стабилизатора напряжения пользуется огромным спросом благодаря своим характеристикам, невысокой цене и отличной производительности. Устройства совместимы и с разными трехвыводными стабилизаторами SCSI.

Виды

Современные производители не перестают радовать как новыми, так и старыми усовершенствованными моделями стабилизаторов. На выбор есть стабилизаторы в разном корпусе, оттенке и цене. Устройства данной серии считаются практичным и бюджетным вариантом. Виды устройств, имеющие фиксированное напряжение, отличаются тем, что есть парочка резисторов, которые могут определить напряжение.

Наиболее распространенными корпусами является SOT-223 и D-PAK (TO252). Множество пользователей делают выбор именно в пользу стабилизаторов с такими корпусами так как они обладают эффективностью и длительным сроком службы.

Область использования

Устройства серии AMS1117 можно спокойно использовать почти в таких же схемах, что и аналоги.

Рассеиваемая мощность у AMS1117 будет меньше, но при желании рассеивать большие мощности стоит приобрести импульсный стабилизатор. Стабилизатор может использоваться в самых разных схемах, которые требуют постоянного питания. Сфера применения:

  • ПК;
  • Системные платы, видео и звуко-карты;
  • Бытовая техника;
  • Контролеры;
  • Драйвера электромоторов;
  • Цифровые камеры.

Производитель рассчитывает на максимально широкое использование такого элемента в отличие от самодельщиков которые готовы представить необычные схемы что могут вовсе не работать. Применение микросхем данной серии обеспечивает стабильность выходного напряжения.

Стоит отметить самое главное, что схема включения довольно проста, поэтому разобраться сможет каждый желающий. Производители стараются сделать устройства максимально качественно практичными, удобными и простыми в использовании. Характеристики ams1117 превосходны, благодаря этому он нашел широкое применение.

Стабилизатор AMS1117 обладает следующими характеристиками:

  • 1А;
  • 15В;
  • TO-252 – Pmax = 1,5 Вт — Rt = 3°С/Вт;
  • SOT-223 – Pmax = 0,8 Вт — Rt = 15°С/Вт;
  • Т=-20 и 125%;
  • Т=150 градусов;
  • ΔT = 25 градусов.

Повышение максимального выходного тока

Исключительно все интегральные стабилизаторы напряжения способны обеспечить не более 1,5А выходного тока. Однако часто бывает так что есть желание получить большую мощность. Есть несколько путей решения данной задачи. Можно соединить параллельно несколько одинаковых стабилизаторов, но стоит помнить о последствиях таких как неизбежный разброс параметров. При параллельной работе стабилизаторов данные различия приводят именно к неравномерному распределению тока. Чтобы ток был распределен равномерно надо постоянно применять сложные выравнивающие устройства.

Одним из таких источников можно назвать стабилизатор 7805 который содержит в себе важные компоненты такие как электролитический конденсатор, диоды, резистор, транзистор и предохранитель. Стоит отметить, что трансформатор имеет выходное напряжение 6,3В. На момент создания практического устройства транзистор и стабилизатор надо оборудовать подходящим типом тепло-выводящего радиатора.

Аналоги стабилизаторов AMS1117

Естественно, такой стабилизатор имеет аналоги. Наиболее популярными из них можно назвать LD1117A, IL1117A и К1254ЕН. Однако стоит помнить, что LM1117 имеет отличия. Вы можете его настроить на напряжения от 1,25-13,8В, а помимо подстраиваемого напряжения может также быть и стабильное от 1,8-5В. Кроме того, идеальной версией корпуса является модель SOT-223, которая обладает максимальным током 800мА.

Ams1117 datasheet

Даташит на данный стабилизатор найти достаточно несложно. В нем можно найти более точные характеристики графики, которые, собственно, и отображают работу микросхемы. Стабилизатор можно настроить под свои нужды, но стоит ознакомиться с рекомендациями по его использованию. Выходной ток стабилизаторов с мощностью до 1А обладают рассеиваемой силой 0,8 В. Зачастую такие микросхемы обладают корпусом SOT-223 и 1,5 Вт D-Pack.

Такой стабилизатор – это эффективное и надежное решение. На рынке есть как оригинальные модели, так и аналоги по низкой цене, что крайне удобно если устройство выходит из строя из-за перегруза. Наличие встроенной защиты по первому и второму пункту не дает возможность стабилизатору перегреваться, некорректно работать или вовсе выйти из строя в краткие сроки после установки.

Безопасная эксплуатация

Устройства серии AMS1117 обладают защитой от краткого замыкания, а также тепловых перегрузок. Это крайне полезно и удобно, благодаря чему они, собственно, и пользуются огромным спросом. Схемотехника которая используется в этой серии стабилизаторов требует использования выходного конденсатора. Если между ними подключить резистор, то будет постоянный ток. Подключение ams1117 происходит по специальной схеме, расположенной ниже.

Рисунок 1.

Как проверить AMS1117

Стабилизатор напряжения ams1117 с фиксированным напряжением отличается от подстраиваемого типа тем, что есть два дополнительных резистора которые позволяют определить напряжение. Есть несколько проверенных и рабочих способов проверить стабилизатор на исправность. Это можно сделать с помощью с помощью разных приборов. При достижении определенного напряжения в полупроводнике происходит переход, а когда его сопротивление уменьшается то напряжение на диоде будет постоянным.

Вы также можете проверить устройство можно используя транзистор-тестер. Этот прибор считается универсальным и предназначен для проверки самых разнообразных радиокомпонентов. Измеритель обладает цифровым индикатором, что крайне удобно для простой и комфортной эксплуатации прибора. Для проверки стабилизатора нужно зажать деталь в ZIF-панели и после этого на дисплее высветиться схемное обозначение элемента.

Мультиметр – это идеальное решение для проверки стабилизатора на исправность. Неисправный стабилизатор влияет на напряжение источника питания что естественно скажется на работе устройства, которое подключено к нему.

Схема проверки стабилизатора AMS1117

В наши дни существует еще одна простая микросхема ams1117 которая поможет определить напряжения стабилизации. Блок питания должен менять свое напряжение плавно от 0-50В и чем меньше напряжение, тем больше диапазонов элементов получиться проверить что позволит проверить даже маломощный стабилитрон.


Помимо того, важно помнить, что для проверки стабилитрона с высоким напряжением стабилизации тут нужна будет иная схема.

Проверка проводиться также, но можно собрать простую схему для проверки стабилизатора просто используя мультиметр.

Производители

Купить стабилизатор ams1117 5.0 или иной модели можно как от китайских, так и отечественных производителей. На рынке представлен широкий ассортимент продукции на любой вкус и кошелек. Среди вариантов стабилизатора есть модели AMS1117, LD1117A, IL1117A обладают низким напряжением насыщения. Они изготавливаются разными производителями, но достаточно схожи по характеристикам. Такого вида устройства доступны и эффективны в применении.

Где купить AMS1117?

Благодаря своим отменным характеристикам и низкой стоимости стабилизатор ams1117 нашел широкое применение поэтому проблем с его покупкой не возникнет. Его можно купить на рынке, в интернет-магазине, обычном магазине или заказать с Китая используя Али Экспресс (по ссылке). В ассортименте есть простой вид стабилизатора ams1117, ams1117 1.8, ams1117 adj и многие другие. Есть магазины, которые продают его по завышенной цене поэтому стоит обратить внимание на данный параметр если нет желания переплачивать.

Подключение светодиодов от батареек. Блок питания Как сделать стабилизатор напряжения на 3 вольта

Метеостанции на .

Подумав, я пришел к выводу, что самой дорогой и объёмной частью метеостанции является плата Arduino Uno. Самым дешевым вариантом замены может стать плата Arduino Pro Mini. Плата Arduino Pro Mini производится в четырех вариантах. Для решения моей задачи подходит вариант с микроконтроллером Mega328P и напряжением питания 5 вольт. Но есть еще вариант на напряжение 3,3 вольта. Чем эти варианты отличаются? Давайте разберемся. Дело в том, что на платах Arduino Pro Mini устанавливается экономичный стабилизатор напряжения. Например такой, как MIC5205 c выходным напряжением 5 вольт. Эти 5 вольт подаются на вывод Vcc платы Arduino Pro Mini, поэтому и плата будет называться «плата Arduino Pro Mini с напряжением питания 5 вольт». А если вместо микросхемы MIC5205 будет поставлена другая микросхема с выходным напряжением 3,3 вольта, то плата будет называться «плата Arduino Pro Mini с напряжением питания 3,3 вольт»

Плата Arduino Pro Mini может получать энергию от внешнего нестабилизированного блока питания с напряжением до 12 вольт. Это питание должно подаваться на вывод RAW платы Arduino Pro Mini. Но, ознакомившись с даташитом (техническим документом) на микросхему MIC5205, я увидел, что диапазон питания, подаваемого на плату Arduino Pro Mini, может быть шире. Если, конечно, на плате стоит именно микросхема MIC5205.

Даташит на микросхема MIC5205:


Входное напряжение, подаваемое на микросхему MIC5205, может быть от 2,5 вольт до 16 вольт. При этом на выходе схемы стандартного включения должно быть напряжение около 5 вольт без заявленной точности в 1%. Если воспользоваться сведениями из даташита: VIN = VOUT + 1V to 16V (Vвходное = Vвыходное + 1V to 16V) и приняв Vвыходное за 5 вольт, мы получим то, что напряжение питания платы Arduino Pro Mini, подаваемое на вывод RAW, может быть от 6 вольт до 16 вольт при точности в 1%.

Даташит на микросхему MIC5205:
Для питания платы GY-BMP280-3.3 для измерения барометрического давления и температуры я хочу применить модуль с микросхемой AMS1117-3.3. Микросхема AMS1117 — это линейный стабилизатор напряжения с малым падением напряжения.
Фото модуль с микросхемой AMS1117-3.3:


Даташиты на микросхему AMS1117:
Схема модуля с микросхемой AMS1117-3.3:


Я указал на схеме модуля с микросхемой AMS1117-3.3 входное напряжение от 6,5 вольт до 12 вольт, основывая это документацией на микросхему AMS1117.


Продавец указывает входное напряжение от 4,5 вольт до 7 вольт. Самое интересное, что другой продавец на Aliexpress.com указывает другой диапазон напряжений — от 4,2 вольт до 10 вольт.


В чем же дело? Я думаю, что производители впаивают во входные цепи конденсаторы с максимально допустимым напряжением меньшим, чем позволяют параметры микросхемы — 7 вольт, 10 вольт. И, может быть, даже ставят бракованные микросхемы с ограниченным диапазоном питающих напряжений. Что произойдет, если на купленную мной плату с микросхемой AMS1117-3.3, подать напряжение 12 вольт, я не знаю.
Возможно для повышения надежности китайской платы с микросхемой AMS1117-3.3 надо будет поменять керамические конденсаторы на электролитические танталовые конденсаторы. Такую схему включения рекомендует производитель микросхем AMS1117А минский завод УП «Завод ТРАНЗИСТОР».

Исходные данные: мотор-редуктор рабочее напряжение у которого 5 Вольт при токе 1 А и микроконтроллер ESP-8266 с чувствительным на изменение рабочим напряжением питания 3,3 Вольт и с пиковым током до 600 миллиампер. Все это необходимо учесть и запитать от одной аккумуляторной литий-ионной батареи 18650 напряжением 2,8 -4,2 Вольт.

Собираем схему приведенную ниже: аккумулятор литий-ионный 18650 напряжением 2К,8 -4,2 Вольт без внутренней схемы зарядного устройства -> присоединяем модуль на микросхеме TP4056 предназначенный для зарядки литий-ионных аккумуляторов с функцией ограничения разряда аккумулятора до 2,8 Вольт и защитой от короткого замыкания (не забываем что этот модуль запускается при включенном аккумуляторе и кратковременной подачи питания 5 Вольт на вход модуля от USB зарядного устройства, это позволяет не использовать выключатель питания, ток разряда в ждущем режиме не очень большой и при долгом не использования всего устройства оно само выключиться при падении напряжения на аккумуляторе ниже 2,8 Вольт)

К модулю TP4056 подключаем модуль на микросхеме MT3608 — повышающий DC-DC (постоянного в постоянный ток) стабилизатор и преобразователь напряжения с 2,8 -4,2 Вольт аккумулятора до стабильных 5 Вольт 2 Ампера — питания мотор-редуктора.

Параллельно к выходу модуля MT3608 подключаем понижающий DC-DC стабилизатор-преобразователь на микросхеме MP1584 EN предназначенный для стабильного питания 3,3 Вольта 1 Ампер микропроцессора ESP8266.

Стабильная работа ESP8266 очень зависит от стабильности напряжения питания. Перед подключением последовательно модулей DC-DC стабилизаторов-преобразователей не забудьте настроить переменными сопротивлениями нужное напряжение, поставьте конденсатор параллельно клеммам мотор-редуктора что бы тот не создавал высокочастотных помех работе микропроцессору ESP8266.

Как видим из показаний мультиметра при присоединении мотор-редуктора напряжение питания микроконтроллера ESP8266 НЕ ИЗМЕНИЛОСЬ!


Зачем нужен СТАБИЛИЗАТОР НАПРЯЖЕНИЯ. Как использовать стабилизаторы напряжения

Знакомство со стабилитронами, расчет параметрического стабилизатора; использование интегральных стабилизаторов; конструкция простого тестера стабилитронов и другое.

Наименование AMS1117
Kexin Промышленные
Описание Линейный регулятор напряжения DC-DC с малым внутренним падением напряжения, выход 800мА, 3.3В, SOT-223

С управляемым или фиксированным режимом регулирования

AMS1117 Технический паспорт PDF (datasheet) :

Характеристики:
— максимальная стабилизация при полной нагрузке по току;
— быстрая переходная характеристика;
— защита по выходу при превышении тока нагрузки;
— встроенная тепловая защита;
— низкий уровень шума
— регулируемое или фиксированное напряжение 1.5 Вольт, 1.8 Вольт, 2.5 Вольт, 1.9 Вольт, 3.3 Вольт, 5 Вольт.
Наименование
Richtek технологии
Описание Стабилизатор-преобразователь на нагрузку с током потребления 500мА, с малым падением напряжения, низким уровенем собственных шумов, сверхбыстродействующий, с защитой выхода по току и от короткого замыкания, CMOS LDO .
RT9013 PDF Технический паспорт (datasheet) :
Наименование
Монолитные Power Systems
Описание 3А, 1.5MHz, 28В Step-Down конвертер
(datasheet) :

**Приобрести можно в магазине Your Cee

Наименование
Монолитные Power Systems
Описание 3A, от 4.75 Вольт до 23 Вольт, 340KHz, понижающий преобразователь
MP2307 Спецификация PDF (datasheet) :

Image Info: MP2307

MP2307 представляет собой монолитный синхронный понижающий стабилизатор-преобразователь DC-DC (постоянный в постоянный) . Устройство объединяет 100 миллионов МОП-транзисторов, которые обеспечивают 3A постоянного тока нагрузки в широком рабочем входном напряжении от 4.75 Вольт до 23 Вольт. Регулируемый плавный пуск предотвращает броски тока при включении/отключении, ток питания ниже 1 мкА. Это устройство, доступный в SOIC корпусе с 8 выводами, обеспечивает очень компактное решение системы с минимальной зависимостью от внешних компонентов.

1. Термостойкий 8-контактный SOIC корпус.

2. 3A — непрерывный выходной ток 4A — пиковый выходной ток.

3. Широкий диапазон рабочего входного напряжении от 4.75 Вольт до 23 Вольт.

*Приобрести можно в магазине Your Cee

Наименование
Во-первых компонентов Международной
Описание Простой понижающий стабилизатор-преобразователь питания 3A с внутренней частотой 150 кГц
LM2596 Технический паспорт PDF (datasheet) :
Наименование MC34063A
Крыло Шинг International Group
Описание DC-DC управляемый преобразователь
MC34063A Технический паспорт PDF (datasheet) :

С разных компьютерных плат, я их иногда применяю для стабилизации нужных напряжений в зарядках от сотовых телефонов. И вот недавно понадобился носимый и компактный БП на 4,2 В 0,5 А для проверки телефонов с подзарядкой аккумуляторов, и сделал так — взял подходящую зарядку, добавил туда платку стабилизатора на базе данной микросхемы, работает отлично.

И вот для общего развития подробная информация о данной серии. APL1117 это линейные стабилизаторы напряжения положительной полярности с низким напряжением насыщения, производятся в корпусах SOT-223 и ID-Pack. Выпускаются на фиксированные напряжения 1,2, 1,5, 1,8, 2,5, 2,85, 3,3, 5,0 вольт и на 1,25 В регулируемый.

Выходной ток микросхем до 1 А, максимальная рассеиваемая мощность 0,8 Вт для микросхем в корпусе SOT-223 и 1,5 Вт выполненных в корпусе D-Pack. Имеется система защиты по температуре и рассеиваемой мощности. В качестве радиатора может использоваться полоска медной фольги печатной платы, небольшая пластинка. Микросхема крепится к теплоотводу пайкой теплопроводящего фланца или приклеивается корпусом и фланцем с помощью теплопроводного клея.

Применение микросхем этих серий обеспечивает повышенную стабильность выходного напряжения (до 1%), низкие коэффициенты нестабильности по току и напряжению (менее 10 мВ), более высокий КПД, чем у обычных 78LХХ, что позволяет снизить входные напряжения питания. Это особенно актуально при питании от батарей.

Если требуется более мощный стабилизатор, который выдаёт ток 2-3 А, то типовую схему нужно изменить, добавив в нее транзистор VT1 и резистор R1.

Стабилизатор на микросхеме AMS1117 с транзистором

Транзистор серии КТ818 в металлическом корпусе рассеивает до 3 Вт. Если требуется большая мощность, то транзистор следует установить на теплоотвод. С таким включением максимальный ток нагрузки может быть для КТ818БМ до 12 А. Автор проекта — Igoran.

Обсудить статью МИНИАТЮРНЫЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ

Основой стабилизатора напряжения (см. рис.1)является микросхема К157ХП2. Прекрасный и не справедливо забытый стабилизатор, с дополнительным транзистором, например КТ972А, может работать с током до 4А.

В данной схеме выходное напряжение стабилизатора равно 3В. Стабилизатор предназначен для питания низковольтной радиоаппаратуры. Вообще, при указанных на схеме номиналах резисторов, выходное напряжение можно устанавливать от 1,3 до 6В. При больших токах нагрузки транзистор должен быть установлен на соответствующий радиатор. Входное напряжение, подаваемое на стабилизатор, должно быть не менее семи вольт, хотя практически оно может быть вплоть до сорока. Такой стабилизатор хорошо работает от автомобильного аккумулятора. Главное, чтобы выделяющаяся мощность на транзисторе не превышала максимально допустимую 8Вт. Выключателем SB1 можно коммутировать выходное напряжение. При больших токах нагрузки это очень удобно — возможно применение маломощных тумблеров.


В настоящее время множество домашних устройств требуют подключения напряжения стабильной величины на 3 вольта, и нагрузочный ток 0,5 ампер. К ним могут относиться:

  • Плееры.
  • Фотоаппараты.
  • Телефоны.
  • Видеорегистраторы.
  • Навигаторы.

Эти устройства объединены видом источника питания в виде аккумулятора или батареек на 3 вольта.

Как создать питание от бытовой сети дома, не тратя деньги на аккумуляторы или батарейки? Для этих целей не нужно проектировать многоэлементный блок питания, так как в продаже имеются специальные микросхемы в виде стабилизаторов на низкие напряжения.

Схема стабилизатора на 3 вольта

Изображенная схема выполнена в виде регулируемого стабилизатора, и дает возможность создания напряжения на выходе от 1 до 30В. Следовательно, можно применять этот прибор для питания различных устройств для питания 1,5 В, а также для подключения устройств на 3 вольта. В нашем случае устройство применяется для плеера, напряжение на выходе настроено на 3 В.

Работа схемы

С помощью изменяемого сопротивления устанавливается необходимое напряжение на выходе, которое рассчитывается по формуле: U вых=1.25*(1 + R2 / R1). Вместо регулятора напряжение применяется микросхема SD1083 / 1084. Без изменений применяются отечественные подобные микросхемы 22А / 142КРЕН 22, которые различаются током выхода, что является незначительным фактором.

Для нормального режима микросхемы необходимо смонтировать для нее маленький радиатор. В противном случае при малом напряжении выхода регулятор функционирует в токовом режиме, и значительно нагревается даже без нагрузки.

Монтаж стабилизатора

Прибор собирается на монтажной плате с габаритами 20 на 40 мм. Схема довольно простая. Есть возможность собрать стабилизатор без использования платы, путем навесного монтажа.

Выполненная готовая плата может разместиться в отдельной коробочке, либо прямо в корпусе самого блока. Необходимо в первую очередь настроить рабочее напряжение стабилизатора на его выходе, с помощью регулятора в виде резистора, а потом подсоединять нагрузку потребителя.

Переключаемый стабилизатор на микросхеме

Такая схема является наиболее легкой и простой. Ее можно смонтировать самостоятельно на обычной микросхеме LZ. С помощью отключения и включения сопротивления в цепи обратной связи образуется два различных напряжения на выходе. в этом случае нагрузочный ток может возрасти до 100 миллиампер.

Нельзя забывать про цоколевку микросхемы, так как она имеет отличие от обычных стабилизаторов.

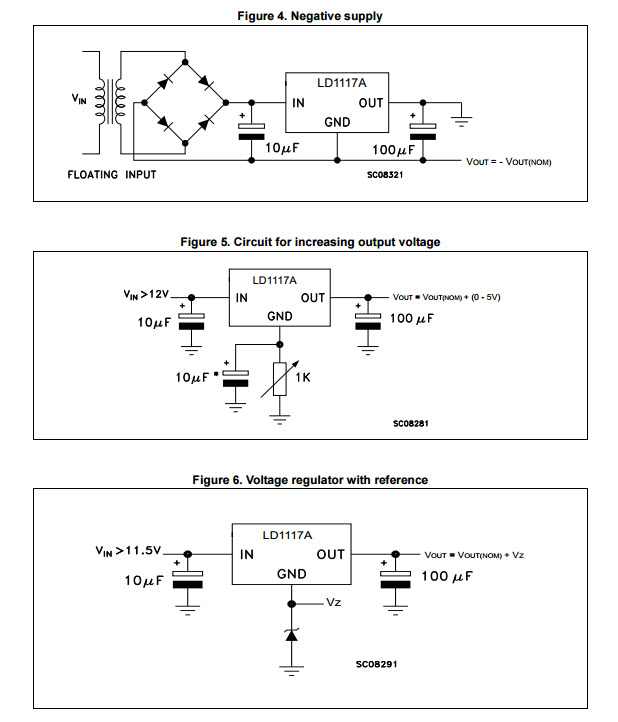

Стабилизатор на микросхеме AMS 1117

Это элементарный стабилизатор с множественными фиксированными положениями регулировки напряжения 1,5-5 В, током до 1 ампера. Его можно монтировать самостоятельно на сериях — X.X (CX 1117 — X.X) (где XX — напряжение на выходе).

Есть образцы микросхем на 1,5 – 5 В, с регулируемым выходом. Они применялись раньше на старых компьютерах. Их преимуществом является малое падение напряжения и небольшие габариты. Для выполнения монтажа необходимы две емкости. Чтобы хорошо отводилось тепло, устанавливают радиатор возле выхода.

Стабилизаторы напряжения или как получить 3,3 вольта



Исходные данные:  мотор-редуктор рабочее напряжение у которого 5 Вольт при токе 1 А и микроконтроллер ESP-8266 с чувствительным на изменение рабочим напряжением питания 3,3 Вольт и с пиковым током до 600 миллиампер. Все это необходимо учесть и запитать от одной аккумуляторной литий-ионной батареи 18650 напряжением 2,8 -4,2 Вольт.

Собираем схему приведенную ниже:  аккумулятор литий-ионный 18650 напряжением 2,8 — 4,2 Вольт без внутренней схемы зарядного устройства  -> присоединяем  модуль на микросхеме TP4056 предназначенный для зарядки литий-ионных аккумуляторов с функцией ограничения разряда аккумулятора до 2,8 Вольт и защитой от короткого замыкания (не забываем что этот модуль запускается при включенном аккумуляторе и кратковременной подачи питания 5 Вольт на вход модуля от USB зарядного устройства, это позволяет не использовать выключатель питания, ток разряда в ждущем режиме не очень большой и при долгом не использования всего устройства оно само выключиться при падении напряжения на аккумуляторе ниже 2,8 Вольт)

К модулю TP4056  подключаем модуль на микросхеме  MT3608  — повышающий DC-DC (постоянного в постоянный ток) стабилизатор и преобразователь напряжения с 2,8 -4,2 Вольт аккумулятора до стабильных 5 Вольт 2 Ампера — питания мотор-редуктора.

Параллельно к выходу модуля MT3608 подключаем понижающий DC-DC стабилизатор-преобразователь на микросхеме MP1584 EN предназначенный для стабильного питания 3,3 Вольта 1 Ампер микропроцессора ESP8266.

Стабильная работа ESP8266 очень зависит от стабильности напряжения питания. Перед подключением последовательно модулей DC-DC стабилизаторов-преобразователей не забудьте настроить переменными сопротивлениями нужное напряжение, поставьте конденсатор параллельно клеммам мотор-редуктора что бы тот не создавал высокочастотных помех работе микропроцессору ESP8266.



Как видим из показаний мультиметра при присоединении мотор-редуктора напряжение питания микроконтроллера ESP8266 НЕ ИЗМЕНИЛОСЬ!



Небольшой обзор стабилизаторов напряжения и тока


Зачем нужен СТАБИЛИЗАТОР НАПРЯЖЕНИЯ. Как использовать стабилизаторы напряжения

Знакомство со стабилитронами, расчет параметрического стабилизатора; использование интегральных стабилизаторов; конструкция простого тестера стабилитронов и другое.AMS1117 Технический паспорт

Наименование RT9013
Richtek технологии
Описание Стабилизатор-преобразователь на нагрузку с током потребления 500мА, с малым падением напряжения, низким уровенем собственных шумов, сверхбыстродействующий, с защитой выхода по току и от короткого замыкания, CMOS LDO.
RT9013 PDF Технический паспорт (datasheet) :



*Описание MP1584EN

**Приобрести можно в магазине Your  Cee

MP2307N

*Приобрести можно в магазине Your  Cee

Наименование LM2596
Во-первых компонентов Международной
Описание Простой понижающий стабилизатор-преобразователь питания 3A с внутренней частотой 150 кГц
LM2596 Технический паспорт PDF (datasheet) :
Наименование MC34063A
Крыло Шинг International Group
Описание DC-DC управляемый преобразователь
MC34063A Технический паспорт PDF (datasheet) :
ОПИСАНИЕ
MC34063A представляет собой монолитную схему управления , содержащую основные функции , необходимые для преобразователей постоянного тока в постоянный ток.
ОСОБЕННОСТИ
Работа от  0.3 Вольт до 40Вольт.
Низкое потребление в режиме ожидания.
Выходная защита по току до 1.5A.
Регулируемая рабочая частота до 42kHz.
Точность 2% от заданного значения.Применение: DC-DC преобразователь



Наименование XL6009
XLSEMI
Описание 4A, 400kHz, входное напряжение 5~32V / выходное напряжение 5~35V, коммутируемый повышающий преобразователь DC / DC
XL6009 Технический паспорт PDF (datasheet) :

Готовый модуль повышающего преобразователя напряжения XL6009



Общее описание
XL6009 является повышающим преобразователем постоянного в постоянный ток с широким диапазоном входного напряжением,  который способен генерировать положительное или отрицательное выходное напряжение. Повышающий DC / DC конвертер  XL6009 служит для поднятия напряжения. Используется при подаче питания к ESP8266, Arduino и других микроконтроллеров от аккумулятора или блока питания с низким напряжением. А также для питания подключенных сенсорных и исполнительных модулей  к ESP8266, Arduino и другим микроконтроллерам  работающих от напряжения  выше 3.3 Вольт прямо от источника питания самого контроллера.Характеристики:
  • Входное напряжение 5~32V
  • Выходное напряжение 5~35V
  • Входной ток 4А (макс), 18мА без нагрузки
  • Конверсионная эфективность более 94%
  • Частота 400кГц
  • Габариты 43x14x21мм

Таблица характеристик при различных напряжениях:

Входное, V Выходное, V сила тока, A мощность,Вт
5 12 0,8 9,6
7,4 12 1,5 18
12 15 2 30
12 16 2 32
12 18 1,6 28,8
12 19 1,5 28,5
12 24 1 24
3 12 0,4 4,8



Повышающий преобразователь напряжения XL6009 (Видео)

http://dwiglo.ru/mp2307dn-PDF.html

Китайские стабилизаторы для самоделкиных. Часть 1.

Китайские стабилизаторы для самоделкиных. Часть 2.

Китайские стабилизаторы для самоделкиных. Часть 3.





Стабилизатор напряжения на 3 вольта схема. Блок питания

Исходные данные: мотор-редуктор рабочее напряжение у которого 5 Вольт при токе 1 А и микроконтроллер ESP-8266 с чувствительным на изменение рабочим напряжением питания 3,3 Вольт и с пиковым током до 600 миллиампер. Все это необходимо учесть и запитать от одной аккумуляторной литий-ионной батареи 18650 напряжением 2,8 -4,2 Вольт.

Собираем схему приведенную ниже: аккумулятор литий-ионный 18650 напряжением 2К,8 -4,2 Вольт без внутренней схемы зарядного устройства -> присоединяем модуль на микросхеме TP4056 предназначенный для зарядки литий-ионных аккумуляторов с функцией ограничения разряда аккумулятора до 2,8 Вольт и защитой от короткого замыкания (не забываем что этот модуль запускается при включенном аккумуляторе и кратковременной подачи питания 5 Вольт на вход модуля от USB зарядного устройства, это позволяет не использовать выключатель питания, ток разряда в ждущем режиме не очень большой и при долгом не использования всего устройства оно само выключиться при падении напряжения на аккумуляторе ниже 2,8 Вольт)

К модулю TP4056 подключаем модуль на микросхеме MT3608 — повышающий DC-DC (постоянного в постоянный ток) стабилизатор и преобразователь напряжения с 2,8 -4,2 Вольт аккумулятора до стабильных 5 Вольт 2 Ампера — питания мотор-редуктора.

Параллельно к выходу модуля MT3608 подключаем понижающий DC-DC стабилизатор-преобразователь на микросхеме MP1584 EN предназначенный для стабильного питания 3,3 Вольта 1 Ампер микропроцессора ESP8266.

Стабильная работа ESP8266 очень зависит от стабильности напряжения питания. Перед подключением последовательно модулей DC-DC стабилизаторов-преобразователей не забудьте настроить переменными сопротивлениями нужное напряжение, поставьте конденсатор параллельно клеммам мотор-редуктора что бы тот не создавал высокочастотных помех работе микропроцессору ESP8266.

Как видим из показаний мультиметра при присоединении мотор-редуктора напряжение питания микроконтроллера ESP8266 НЕ ИЗМЕНИЛОСЬ!


Зачем нужен СТАБИЛИЗАТОР НАПРЯЖЕНИЯ. Как использовать стабилизаторы напряжения

Знакомство со стабилитронами, расчет параметрического стабилизатора; использование интегральных стабилизаторов; конструкция простого тестера стабилитронов и другое.

Наименование AMS1117
Kexin Промышленные
Описание Линейный регулятор напряжения DC-DC с малым внутренним падением напряжения, выход 800мА, 3.3В, SOT-223

С управляемым или фиксированным режимом регулирования

AMS1117 Технический паспорт PDF (datasheet) :

Характеристики:
— максимальная стабилизация при полной нагрузке по току;
— быстрая переходная характеристика;
— защита по выходу при превышении тока нагрузки;
— встроенная тепловая защита;
— низкий уровень шума
— регулируемое или фиксированное напряжение 1.5 Вольт, 1.8 Вольт, 2.5 Вольт, 1.9 Вольт, 3.3 Вольт, 5 Вольт.
Наименование
Richtek технологии
Описание Стабилизатор-преобразователь на нагрузку с током потребления 500мА, с малым падением напряжения, низким уровенем собственных шумов, сверхбыстродействующий, с защитой выхода по току и от короткого замыкания, CMOS LDO .
RT9013 PDF Технический паспорт (datasheet) :
Наименование
Монолитные Power Systems
Описание 3А, 1.5MHz, 28В Step-Down конвертер
(datasheet) :

**Приобрести можно в магазине Your Cee

Наименование
Монолитные Power Systems
Описание 3A, от 4.75 Вольт до 23 Вольт, 340KHz, понижающий преобразователь
MP2307 Спецификация PDF (datasheet) :

Image Info: MP2307

MP2307 представляет собой монолитный синхронный понижающий стабилизатор-преобразователь DC-DC (постоянный в постоянный) . Устройство объединяет 100 миллионов МОП-транзисторов, которые обеспечивают 3A постоянного тока нагрузки в широком рабочем входном напряжении от 4.75 Вольт до 23 Вольт. Регулируемый плавный пуск предотвращает броски тока при включении/отключении, ток питания ниже 1 мкА. Это устройство, доступный в SOIC корпусе с 8 выводами, обеспечивает очень компактное решение системы с минимальной зависимостью от внешних компонентов.

1. Термостойкий 8-контактный SOIC корпус.

2. 3A — непрерывный выходной ток 4A — пиковый выходной ток.

3. Широкий диапазон рабочего входного напряжении от 4.75 Вольт до 23 Вольт.

*Приобрести можно в магазине Your Cee

Наименование
Во-первых компонентов Международной
Описание Простой понижающий стабилизатор-преобразователь питания 3A с внутренней частотой 150 кГц
LM2596 Технический паспорт PDF (datasheet) :
Наименование MC34063A
Крыло Шинг International Group
Описание DC-DC управляемый преобразователь
MC34063A Технический паспорт PDF (datasheet) :

Ниже приведены сразу две схемы 3-х Вольтовых блоков питания .
Они собраны на разных элементах, а конкретную вы сможете выбрать сами, познакомившись с их особенностями и исходя из своих потребностей м возможностей.
На первом рисунке приведена простая схема блока питания на 3 В (ток в нагрузкеке 200 мА) с электронной защитой от перегрузки (Iз = 250 мА). Уровень пульсации выходного напряжения не превышает 8 мВ.

Для нормальной работы стабилизатора напряжение после выпрямителя (на диодах VD1…VD4) может быть от 4,5 до 10 В, но лучше, если оно будет 5…6 В, ≈ меньшая мощность источника теряется на тепловыделение транзистором VT1 при работе стабилизатора. В схеме в качестве источника опорного напряжения используется светодиод HL1 и диоды VD5, VD6. Светодиод является одновременно и индикатором работы блока питания.

Транзистор VT1 крепится на теплорассеивающей пластине. Как рассчитать размер теплоотводящего радиатора можно более подробно посмотреть .
Трансформатор Т1 можно приобрести из унифицированной серии ТН любой, но лучше использовать самые малогабаритные ТИ1-127/220-50 или ТН2-127/220-50. Подойдут также и многие другие типы трансформаторов со вторичной обмоткой на 5…6 В. Конденсаторы С1…СЗ типа К50-35.

Вторая схема использует интегральный стабилизатор DA1, но в отличие от транзисторного стабилизатора, приведенного на первом рисунке, для нормальной работы микросхемы необходимо, чтобы входное напряжение превышало выходное не менее чем на 3,5 В. Это снижает КПД стабилизатора за счет тепловыделения на микросхеме.

При низком выходном напряжении мощность, теряемая в блоке питания, будет превышать отдаваемую в нагрузку. Необходимое выходное напряжение устанавливается подстроечным резистором R2. Микросхема устанавливается на радиатор. Интегральный стабилизатор обеспечивает меньший уровень пульсации выходного напряжения (1 мВ), а также позволяет использовать емкости меньшего номинала.

Доступность и относительно невысокие цены на сверхъяркие светодиоды (LED) позволяют использовать их в различных любительских устройствах. Начинающие радиолюбители, впервые применяющие LED в своих конструкциях, часто задаются вопросом, как подключить светодиод к батарейке? Прочтя этот материал, читатель узнает, как зажечь светодиод практически от любой батарейки, какие схемы подключения LED можно использовать в том или ином случае, как выполнить расчет элементов схемы.

В принципе, просто зажечь светодиод, можно от любой батарейки. Разработанные радиолюбителями и профессионалами электронные схемы позволяют успешно справиться с этой задачей. Другое дело, сколько времени будет непрерывно работать схема с конкретным светодиодом (светодиодами) и конкретной батарейкой или батарейками.

Для оценки этого времени следует знать, что одной из основных характеристик любых батарей, будь то химический элемент или аккумулятор, является емкость. Емкость батареи – С выражается в ампер-часах. Например, емкость распространенных пальчиковых батареек формата ААА, в зависимости от типа и производителя, может составлять от 0.5 до 2.5 ампер-часов. В свою очередь светоизлучающие диоды характеризуются рабочим током, который может составлять десятки и сотни миллиампер. Таким образом, приблизительно рассчитать, на сколько хватит батареи, можно по формуле:

T= (C*U бат)/(U раб. led *I раб. led)

В данной формуле в числителе стоит работа, которую может совершить батарея, а в знаменателе мощность, которую потребляет светоизлучающий диод. Формула не учитывает КПД конкретно схемы и того факта, что полностью использовать всю емкость батареи крайне проблематично.

При конструировании приборов с батарейным питанием обычно стараются, чтобы их ток потребления не превышал 10 – 30% емкости батареи. Руководствуясь этим соображением и приведенной выше формулой можно оценить сколько нужно батареек данной емкости для питания того или иного светодиода.

Как подключить от пальчиковой батарейки АА 1,5В

К сожалению, не существует простого способа запитать светодиод от одной пальчиковой батарейки. Дело в том, что рабочее напряжение светоизлучающих диодов обычно превышает 1.5 В. Для эта величина лежит в диапазоне 3.2 – 3.4В. Поэтому для питания светодиода от одной батарейки потребуется собрать преобразователь напряжения. Ниже приведена схема простого преобразователя напряжения на двух транзисторах с помощью которого можно питать 1 – 2 сверхъярких LED с рабочим током 20 миллиампер.

Данный преобразователь представляет собой блокинг-генератор, собранный на транзисторе VT2, трансформаторе Т1 и резисторе R1. Блокинг-генератор вырабатывает импульсы напряжения, которые в несколько раз превышают напряжение источника питания. Диод VD1 выпрямляет эти импульсы. Дроссель L1, конденсаторы C2 и С3 являются элементами сглаживающего фильтра.

Транзистор VT1, резистор R2 и стабилитрон VD2 являются элементами стабилизатора напряжения. Когда напряжение на конденсаторе С2 превысит 3.3 В, стабилитрон открывается и на резисторе R2 создается падение напряжения. Одновременно откроется первый транзистор и запирет VT2, блокинг-генератор прекратит работу. Тем самым достигается стабилизация выходного напряжения преобразователя на уровне 3.3 В.

В качестве VD1 лучше использовать диоды Шоттки, которые имеют малое падение напряжения в открытом состоянии.

Трансформатор Т1 можно намотать на кольце из феррита марки 2000НН. Диаметр кольца может быть 7 – 15 мм. В качестве сердечника можно использовать кольца от преобразователей энергосберегающих лампочек, катушек фильтров компьютерных блоков питания и т. д. Обмотки выполняют эмалированным проводом диаметром 0.3 мм по 25 витков каждая.

Данную схему можно безболезненно упростить, исключив элементы стабилизации. В принципе схема может обойтись и без дросселя и одного из конденсаторов С2 или С3 . Упрощенную схему может собрать своими руками даже начинающий радиолюбитель.

Cхема хороша еще тем, что будет непрерывно работать, пока напряжение источника питания не снизится до 0.8 В.

Как подключить от 3В батарейки

Подключить сверхъяркий светодиод к батарее 3 В можно не используя никаких дополнительных деталей. Так как рабочее напряжение светодиода несколько больше 3 В, то светодиод будет светить не в полную силу. Иногда это может быть даже полезным. Например, используя светодиод с выключателем и дисковый аккумулятор на 3 В (в народе называемая таблеткой), применяемый в материнских платах компьютера, можно сделать небольшой брелок-фонарик. Такой миниатюрный фонарик может пригодиться в разных ситуациях.

От такой батарейки — таблетки на 3 Вольта можно запитать светодиод

Используя пару батареек 1.5 В и покупной или самодельный преобразователь для питания одного или нескольких LED, можно изготовить более серьезную конструкцию. Схема одного из подобных преобразователей (бустеров) изображена на рисунке.

Бустер на основе микросхемы LM3410 и нескольких навесных элементов имеет следующие характеристики:

  • входное напряжение 2.7 – 5.5 В.
  • максимальный выходной ток до 2.4 А.
  • количество подключаемых LED от 1 до 5.
  • частота преобразования от 0.8 до 1.6 МГц.

Выходной ток преобразователя можно регулировать, изменяя сопротивление измерительного резистора R1. Несмотря на то, что из технической документации следует, что микросхема рассчитана на подключение 5-ти светодиодов, на самом деле к ней можно подключать и 6. Это обусловлено тем, что максимальное выходное напряжение чипа 24 В. Еще LM3410 позволяет свечения светодиодов (диммирование). Для этих целей служит четвертый вывод микросхемы (DIMM). Диммирование можно осуществлять, изменяя входной ток этого вывода.

Как подключить от 9В батарейки Крона

«Крона» имеет относительно небольшую емкость и не очень подходит для питания мощных светодиодов. Максимальный ток такой батареи не должен превышать 30 – 40 мА. Поэтому к ней лучше подключить 3 последовательно соединенных светоизлучающих диода с рабочим током 20 мА. Они, как и в случае подключения к батарейке 3 вольта не будут светить в полную силу, но зато, батарея прослужит дольше.

Схема питания от батарейки крона

В одном материале трудно осветить все многообразие способов подключения светодиодов к батареям с различным напряжением и емкостью. Мы постарались рассказать о самых надежных и простых конструкциях. Надеемся, что этот материал будет полезен как начинающим, так и более опытным радиолюбителям.

Как получить нестандартное напряжение, которое не укладывается в диапазон стандартного?

Стандартное напряжение – это такое напряжение, которое очень часто используется в ваших электронных безделушках. Это напряжение в 1,5 Вольта, 3 Вольта, 5 Вольт, 9 Вольт, 12 Вольт, 24 Вольт и тд. Например, в ваш допотопный МР3 плеер вмещалась одна батарейка в 1,5 Вольта. На пульте дистанционного управления ТВ используются уже две батарейки по 1,5 Вольта, включенные последовательно, значит уже 3 Вольта. В USB разъеме самые крайние контакты с потенциалом в 5 Вольт. Наверное, у всех в детстве была Денди? Чтобы питать Денди нужно было подавать на нее напряжение в 9 Вольт. Ну 12 Вольт используется практически во всех автомобилях. 24 Вольта используется уже в основном в промышленности. Также для этого, условно говоря, стандартного ряда “заточены” различные потребители этого напряжения: лампочки, проигрыватели, и тд.

Но, увы, наш мир не идеален. Иногда просто ну очень надо получить напряжение не из стандартного ряда. Например, 9,6 Вольт. Ну ни так ни сяк… Да, здесь нас выручает Блок питания . Но опять же, если использовать готовый блок питания, то наряду с электронной безделушкой придется таскать и его. Как же решить этот вопрос? Итак, я Вам приведу три варианта:

Вариант №1

Сделать в схеме электронной безделушки регулятор напряжения вот по такой схеме (более подробно ):

Вариант №2

На Трехвыводных стабилизаторах напряжения построить стабильный источник нестандартного напряжения. Схемы в студию!


Что мы в результате видим? Видим стабилизатор напряжения и стабилитрон, подключенный к среднему выводу стабилизатора. ХХ – это две последние цифры, написанные на стабилизаторе. Там могут быть цифры 05, 09, 12 , 15, 18, 24. Может уже есть даже больше 24. Не знаю, врать не буду. Эти две последние цифры говорят нам о напряжении, которое будет выдавать стабилизатор по классической схеме включения:


Здесь стабилизатор 7805 выдает нам по такой схеме 5 Вольт на выходе. 7812 будет выдавать 12 Вольт, 7815 – 15 Вольт. Более подробно про стабилизаторы можно прочитать .

U стабилитрона – это напряжение стабилизации на стабилитроне. Если мы возьмем стабилитрон с напряжением стабилизации 3 Вольта и стабилизатор напряжение 7805, то на выходе получим 8 Вольт. 8 Вольт – уже нестандартный ряд напряжения;-). Получается, что подобрав нужный стабилизатор и нужный стабилитрон, можно с легкостью получить очень стабильное напряжение из нестандартного ряда напряжений;-).

Давайте все это рассмотрим на примере. Так как я просто замеряю напряжение на выводах стабилизатора, поэтому конденсаторы не использую. Если бы я питал нагрузку, тогда бы использовал и конденсаторы. Подопытным кроликом у нас является стабилизатор 7805. Подаем на вход этого стабилизатора 9 Вольт от балды:


Следовательно, на выходе будет 5 Вольт, все таки как-никак стабилизатор 7805.


Теперь берем стабилитрон на U стабилизации =2,4 Вольта и вставляем его по этой схеме, можно и без конденсаторов, все-таки делаем просто замеры напряжения.



Опа-на, 7,3 Вольта! 5+2,4 Вольта. Работает! Так как у меня стабилитроны не высокоточные (прецизионные), то и напряжение стабилитрона может чуточку различаться от паспортного (напряжение, заявленное производителем). Ну, я думаю, это не беда. 0,1 Вольт для нас погоды не сделают. Как я уже сказал, таким образом можно подобрать любое значение из ряда вон.

Вариант №3

Есть также другой подобный способ, но здесь используются диоды. Может быть Вам известно, что падение напряжение на прямом переходе кремниевого диода составляет 0,6-0,7 Вольт, а германиевого диода – 0,3-0,4 Вольта ? Именно этим свойством диода и воспользуемся;-).

Итак, схему в студию!


Собираем по схеме данную конструкцию. Нестабилизированное входное постоянное напряжение также и осталось 9 Вольт. Стабилизатор 7805.


Итак, что на выходе?


Почти 5.7 Вольт;-), что и требовалось доказать.

Если два диода соединять последовательно, то на каждом из них будет падать напряжение, следовательно, оно будет суммироваться:


На каждом кремниевом диоде падает по 0,7 Вольт, значит, 0,7+0,7=1,4 Вольта. Также и с германиевыми. Можно соединить и три, и четыре диода, тогда нужно суммировать напряжения на каждом. На практике более трех диодов не используют. Диоды можно ставить даже малой мощности, так как в этом случае ток через них все равно будет мал.

Основой стабилизатора напряжения (см. рис.1)является микросхема К157ХП2. Прекрасный и не справедливо забытый стабилизатор, с дополнительным транзистором, например КТ972А, может работать с током до 4А.

В данной схеме выходное напряжение стабилизатора равно 3В. Стабилизатор предназначен для питания низковольтной радиоаппаратуры. Вообще, при указанных на схеме номиналах резисторов, выходное напряжение можно устанавливать от 1,3 до 6В. При больших токах нагрузки транзистор должен быть установлен на соответствующий радиатор. Входное напряжение, подаваемое на стабилизатор, должно быть не менее семи вольт, хотя практически оно может быть вплоть до сорока. Такой стабилизатор хорошо работает от автомобильного аккумулятора. Главное, чтобы выделяющаяся мощность на транзисторе не превышала максимально допустимую 8Вт. Выключателем SB1 можно коммутировать выходное напряжение. При больших токах нагрузки это очень удобно — возможно применение маломощных тумблеров.


Рекомендуем также

Стабилизатор напряжения на 2 5 вольта

Схема устройства

Схема, изображенная на рисунке 1, представляет собой регулируемый стабилизатор напряжения и позволяет получить выходное напряжение в пределах 1.25 — 30 вольт. Это позволяет использовать данный стабилизатор для питания пейджеров с 1.5 вольтовым питанием (например Ultra Page UP-10 и т.п.), так и для питания 3-х вольтовых устройств. В моем случае она используется для питания пейджера «Moongose PS-3050», то есть выходное напряжение установлено в 3 вольта.

Работа схемы

При помощи переменного резистора R2 можно установить необходимое выходное напряжение. Выходное напряжение можно рассчитать по формуле Uвых=1.25(1 + R2/R1) .
В качестве регулятора напряжения используется микросхема SD 1083/1084 . Без всяких изменений можно использовать российские аналоги этих микросхем 142 КРЕН22А/142 КРЕН22 . Они различаются только выходным током и в нашем случае это несущественно. На микросхему необходимо установить небольшой радиатор, так как при низком выходном напряжении регулятор работает в токовом режиме и существенно нагревается даже на «холостом» ходу.

Монтаж устройства

Устройство собрано на печатной плате размером 20х40мм. Так как схема очень простая рисунок печатной платы не привожу. Можно собрать и без платы с помощью навесного монтажа.
Собранная плата помещается а отдельную коробочку или монтируется непосредственно в корпусе блока питания. Я разместил свою в корпусе AC-DC адаптера на 12 вольт для радиотелефонов.

Примечание.

Необходимо сначала установить рабочее напряжение на выходе стабилизатора (при помощи резистора R2) и лишь, затем подключать нагрузку.

Другие схемы стабилизаторов.

Это одна из самых простых схем, которую можно собрать на доступной микросхеме LM317LZ . Путем подключения/отключения резистора в цепи обратной связи мы получаем на выходе два разных напряжения. При этом, ток нагрузки может достигать 100 мА.


Только обратите внимание на распиновку микросхемы LM317LZ. Она немного отличается от привычных стабилизаторов.

Простой стабилизатор на различные фиксированные напряжения (от 1,5 до 5 вольт) и ток до 1А. можно собрать на микросхеме AMS1117 -X.X (CX1117-X.X) (где X.X — выходное напряжение). Есть экземпляры микросхем на следующие напряжения: 1.5, 1.8, 2.5, 2.85, 3.3, 5.0 вольт. Также есть микросхемы с регулируемым выходом с обозначением ADJ. Этих микросхем очень много на старых компьютерных платах. Одним из достоинств этого стабилизатора является низкое падение напряжения — всего 1,2 вольта и небольшой размер стабилизатора адаптированный под СМД-монтаж.

Для его работы требуется всего пара конденсаторов. Для эффективного отвода тепла при значительных нагрузках необходимо предусмотреть теплоотводную площадку в районе вывода Vout. Этот стабилизатор также доступен в корпусе TO-252.

Интегральные микросхемы серии LM2931 производства фирм Motorola и Texas Instruments представляют собой линейные стабилизаторы напряжения положительной полярности с малым напряжением насыщения. Эти микросхемы выпускаются в корпусах ТО-220, ТО-263, DIP-8, ТО-92 и рассчитаны на фиксированные выходные напряжения 3,3 В, 5,0В, также есть микросхемы этой серии с регулируемым выходным напряжением. Микросхемы на фиксированное выходное напряжение выпускаются в корпусах с тремя выводами, микросхемы с регулируемым выходным напряжением выпускаются в корпусах с пятью и восемью выводами. Структурный состав микросхем показан на рис. 1, у микросхем на фиксированное выходное напряжение выводы «ADJ» и «ON/OFF» отсутствуют.

Имея в наличии микросхемы типа LM2931AZ-3.3, выпускаемые в трёхвыводном корпусе ТО-92 можно собрать простой стабилизатор на выходное напряжение +3,3 В, рис. 2. Стабилизатор рассчитан на диапазон входных напряжений +4…18 В, максимальный ток нагрузки 100 мА. Рассеиваемая корпусом микросхемы мощность не должна превышать 0,6 Вт. Максимальное входное рабочее напряжение для всех микросхем серии LM2931 26 В. Ток покоя авторского экземпляра стабилизатора составил 0,3 мА при входном напряжении 9 В при отключенной нагрузке.

При токе нагрузки 80 мА напряжение насыщения микросхемы составило 0,35В, это означает, что при выходном напряжении 3,3 В минимальное входное напряжение стабилизатора, при котором сохраняется стабилизация выходного напряжения, будет около 3,65 В. При меньшем токе нагрузки напряжение насыщения регулирующего двухколлекторного p-n-р транзистора Q1 будет меньше. Если напряжение на входе стабилизатора будет меньше суммы выходного напряжения и напряжения насыщения, то ток покоя стабилизатора увеличивается на несколько миллиампер. Малый ток покоя микросхемы LM2931AZ-3.3 и её малое напряжение насыщения позволяет использовать её в качестве стабилизатора напряжения в устройствах с автономным питанием, например, питаемых от литиевых аккумуляторов с номинальным напряжением 3,7В, эксплуатируемых периодически, например, малогабаритные радиоприёмники, радиомикрофоны, измерительные приборы.

Для устройств, работающих круглосуточно от автономных источников энергии, целесообразно применять более экономичные интегральные стабилизаторы напряжения положительной полярности с меньшим током покоя, например, LP2950, LP2951 (75 мкА), МС78ВСхх (50 мкА), MC78FCxx (1,1 мкА).

На рис. 3 представлена схема блока питания с переключаемым выходным напряжением. Это функционально законченное устройство представляет собой блок питания с линейным стабилизатором выходного напряжения, рассчитанным на максимальный ток нагрузки 1,5 А. Выходное напряжение можно установить равным 3,3 В, 5,0 В, 6,5 В или 9,3 В. Напряжение сети переменного тока 220 В поступает на первичную обмотку понижающего трансформатора Т 1 через замкнутые контакты выключателя SA 1, плавкий предохранитель FU1 и защитный резистор R 1. Напряжение переменного тока около 12 В через полимерный самовосстанавливающийся предохранитель FU2 поступает на мостовой диодный выпрямитель VD 1- VD 4, выполненный на диодах Шотки.

Применение таких диодов примерно вдвое уменьшает потери мощности и напряжения на диодам выпрямительного моста, в сравнении, с выпрямительным мостом на обычных кремниевых диодах. Варистор RU 1 защищает трансформатор и диоды Шотки от всплесков напряжения сети. Пульсации выпрямленного напряжения сглаживает конденсатор большой ёмкости С 5. Для увеличения выходного тока и мощности стабилизатора напряжения, установлен мощный дискретный р-п-р транзистор VT 1, который начинает открываться при токе нагрузки более 50 мА. Конденсатор С 7 устраняет самовозбуждение микросхемы DA 1.

Выходное напряжение стабилизатора выбирается с помощью переключателя SA 2. Когда переключаемый контакт находится в верхнем по схеме положении, выходное напряжение стабилизатора будет около 3,3 В. Если переключатель установить на ступеньку ниже, то выходное напряжение стабилизатора увеличится на суммарное рабочее напряжение последовательно включенных диода Шотки VD 5 и светодиода HL 1. Конденсатор С 8 уменьшает броски выходного напряжения при изменении позиции переключателя SA2. Резистор R4 уменьшает ток разрядки конденсатора С8 при переключении выходного напряжения с большего на меньшее. Напряжение насыщения стабилизатора, собранного по схеме рис. 3, без учёта пульсаций напряжения на выводах конденсатора С 5 будет 1,5 В при токе нагрузки 1,5 А, или 1,2 при токе нагрузки 1 А, или 1 В при токе нагрузки 0,5 В.

Это примерно в два…три раза меньше, чем у стабилизаторов напряжения, собранных на распространённых микросхемах интегральных стабилизаторов напряжения серий 78хх, 78Мхх, КР142ЕНхх. При изменении тока нагрузки от 0 до 1,5 А выходное напряжение изменяется не более чем на 10 мВ.

Если в устройстве, собранным по схеме рис. 3, конденсатор С 8 установить ёмкостью 0,047 мкФ, переключатель SA 2 и резистор R4 исключить, а вместо цепочки последовательно включенных светодиодов HL1 — HL3 и диода Шотки VD 5 включить мигающий одноцветный светодиод, зашунтированный маломощным стабилитроном с рабочим напряжением 9 В, например, BZV55C-9V1, и подключить к выходу стабилизатора лампу накаливания на рабочее напряжение 12… 13,5 В, то такая лампа будет вспыхивать в паузах свечения светодиода. В этом случае, желательно конденсатор С 10 установить ёмкостью 47 мкФ.

Большинство деталей блока питания, собранного по схеме рис. 3, можно смонтировать на печатной плате размерами 80×50 мм, рис. 4. Плавкий предохранитель FU1 размещён в держателе предохранителя типа ДВП4-1, закрепленном на корпусе устройства. Варистор FNR-14К471 припаян к клеммам первичной обмотки понижающего трансформатора. Вместо такого варистора можно установить FNR-20K471, MYG20-431, MYG20-471, LF14K471. Постоянные резисторы типов РПМ, МЛТ, С1-4, С2-23, С2-33 или аналогичные общего применения соответствующей мощности. Оксидные конденсаторы типов К50-35, К50-68 или импортные аналоги. Неполярные конденсаторы керамические или малогабаритные плёночные на рабочее напряжение не менее 25 В. Диоды Шотки 1N5822 можно заменить аналогичными MBRS340T3, MBRS360T3, MBRD340, MBR340, MBR350, SR360, 5GWZ47. Диод SB140 можно заменить на любой из 1N5817 — 1N5819, MBRS130LT3, MBR0520LT1, MBR0520LT3.

Упомянутые в вариантах возможных замен диоды Шотки выполнены в различных корпусах. Транзистор VT 1 должен быть с коэффициентом передачи тока базы не менее 40 при токе коллектора 1 А. Можно заменить любым из серий КТ818, 2Т818, КТ855, 2SA1293, 2SA1441, 2SA473. Транзистор устанавливают на дюралюминиевый теплоотвод. Упомянутые транзисторы имеют различия в цоколёвках выводов и типе корпуса. Перед установкой обязательно измеряйте у транзистора коэффициент передачи тока базы, особенно это касается мощных отечественных транзисторов упомянутых серий, среди которых часто встречаются экземпляры с h31э меньше 10. Микросхемы серии LM2931, выпускаемые в корпусах различных типов, имеют различия в цоколёвках выводов.

На принципиальной схеме указана цоколёвка для микросхем в корпусе ТО-92 (КТ-26) — пластмассовый корпус как у отечественных транзисторов КТ502, КТ209. Светодиоды HL1, HL2 отечественные красного цвета свечения с прямым рабочим напряжением около 1,5В. Светодиод RL50-CB744D синего цвета свечения с прямым рабочим напряжением 2,8 В. От рабочего напряжения светодиодов зависят выходные напряжения стабилизатора. Вместо светодиодов можно установить по несколько последовательно включенных маломощных кремниевых диодов, например, КД522, 1N4148, или маломощные стабилитроны на необходимое рабочее напряжение. Выключатель питания SA1 малогабаритный клавишный типа SS21 (4 А, ~250 В). Переключатель SA 2 любого типа на 4 положения свободные группы контактов соединяют параллельно. Полимерный самовосстанавливающийся предохранитель MF-R160 можно заменить на LP30-160, LP60-160.

Унифицированный понижающий трансформатор ТП8-25-220-50 можно заменить на ТП8-26-220-50. Эти трансформаторы имеют по две вторичные обмотки, которые нужно соединить параллельно, соблюдая фазировку. Подойдут и другие трансформаторы с габаритной мощностью 20…30 Вт, вторичная обмотка которых рассчитана на выходное напряжение 11… 14 В при токе нагрузки 1,5 А . Резистор R 1 устанавливают сопротивлением, примерно равным половине сопротивления первичной обмотки трансформатора.

Бутов А.Л.

Литература:

1.Миниатюрные силовые трансформаторы HR. —

  1. Тороидальные силовые трансформаторы HR. — Радиоконструктор, 2011, № 6, № 9.
  2. Бутов А.Л. Стабилизаторы на микросхемах AMS1117- хх. — Радиоконструктор, 2008, № 6, с. 24, 25.
  3. Бутов А.Л. Стабилизаторы напряжения на ИМС L88MS33T. — Радиоконструктор, 2011, №11, с. 14-16.
  4. Бутов А.Л. Мощный низковольтный регулируемый блок питания на LX8384-00CP. —

Радиоконструктор, 2012, №11, с. 13- 16.

Ниже приведены сразу две схемы 3-х Вольтовых блоков питания .
Они собраны на разных элементах, а конкретную вы сможете выбрать сами, познакомившись с их особенностями и исходя из своих потребностей м возможностей.
На первом рисунке приведена простая схема блока питания на 3 В (ток в нагрузкеке 200 мА) с электронной защитой от перегрузки (Iз = 250 мА). Уровень пульсации выходного напряжения не превышает 8 мВ.

Для нормальной работы стабилизатора напряжение после выпрямителя (на диодах VD1…VD4) может быть от 4,5 до 10 В, но лучше, если оно будет 5…6 В, ≈ меньшая мощность источника теряется на тепловыделение транзистором VT1 при работе стабилизатора. В схеме в качестве источника опорного напряжения используется светодиод HL1 и диоды VD5, VD6. Светодиод является одновременно и индикатором работы блока питания.

Транзистор VT1 крепится на теплорассеивающей пластине. Как рассчитать размер теплоотводящего радиатора можно более подробно посмотреть .
Трансформатор Т1 можно приобрести из унифицированной серии ТН любой, но лучше использовать самые малогабаритные ТИ1-127/220-50 или ТН2-127/220-50. Подойдут также и многие другие типы трансформаторов со вторичной обмоткой на 5…6 В. Конденсаторы С1…СЗ типа К50-35.

Вторая схема использует интегральный стабилизатор DA1, но в отличие от транзисторного стабилизатора, приведенного на первом рисунке, для нормальной работы микросхемы необходимо, чтобы входное напряжение превышало выходное не менее чем на 3,5 В. Это снижает КПД стабилизатора за счет тепловыделения на микросхеме.

При низком выходном напряжении мощность, теряемая в блоке питания, будет превышать отдаваемую в нагрузку. Необходимое выходное напряжение устанавливается подстроечным резистором R2. Микросхема устанавливается на радиатор. Интегральный стабилизатор обеспечивает меньший уровень пульсации выходного напряжения (1 мВ), а также позволяет использовать емкости меньшего номинала.

В настоящее время множество домашних устройств требуют подключения напряжения стабильной величины на 3 вольта, и нагрузочный ток 0,5 ампер. К ним могут относиться:

  • Плееры.
  • Фотоаппараты.
  • Телефоны.
  • Видеорегистраторы.
  • Навигаторы.

Эти устройства объединены видом источника питания в виде аккумулятора или батареек на 3 вольта.

Как создать питание от бытовой сети дома, не тратя деньги на аккумуляторы или батарейки? Для этих целей не нужно проектировать многоэлементный блок питания, так как в продаже имеются специальные микросхемы в виде стабилизаторов на низкие напряжения.

Схема стабилизатора на 3 вольта

Изображенная схема выполнена в виде регулируемого стабилизатора, и дает возможность создания напряжения на выходе от 1 до 30В. Следовательно, можно применять этот прибор для питания различных устройств для питания 1,5 В, а также для подключения устройств на 3 вольта. В нашем случае устройство применяется для плеера, напряжение на выходе настроено на 3 В.

Работа схемы

С помощью изменяемого сопротивления устанавливается необходимое напряжение на выходе, которое рассчитывается по формуле: U вых=1.25*(1 + R2 / R1). Вместо регулятора напряжение применяется микросхема SD1083 / 1084. Без изменений применяются отечественные подобные микросхемы 22А / 142КРЕН 22, которые различаются током выхода, что является незначительным фактором.

Для нормального режима микросхемы необходимо смонтировать для нее маленький радиатор. В противном случае при малом напряжении выхода регулятор функционирует в токовом режиме, и значительно нагревается даже без нагрузки.

Монтаж стабилизатора

Прибор собирается на монтажной плате с габаритами 20 на 40 мм. Схема довольно простая. Есть возможность собрать стабилизатор без использования платы, путем навесного монтажа.

Выполненная готовая плата может разместиться в отдельной коробочке, либо прямо в корпусе самого блока. Необходимо в первую очередь настроить рабочее напряжение стабилизатора на его выходе, с помощью регулятора в виде резистора, а потом подсоединять нагрузку потребителя.

Переключаемый стабилизатор на микросхеме

Такая схема является наиболее легкой и простой. Ее можно смонтировать самостоятельно на обычной микросхеме LZ. С помощью отключения и включения сопротивления в цепи обратной связи образуется два различных напряжения на выходе. в этом случае нагрузочный ток может возрасти до 100 миллиампер.


Нельзя забывать про цоколевку микросхемы, так как она имеет отличие от обычных стабилизаторов.

Стабилизатор на микросхеме AMS 1117

Это элементарный стабилизатор с множественными фиксированными положениями регулировки напряжения 1,5-5 В, током до 1 ампера. Его можно монтировать самостоятельно на сериях — X.X (CX 1117 — X.X) (где XX — напряжение на выходе).


Есть образцы микросхем на 1,5 – 5 В, с регулируемым выходом. Они применялись раньше на старых компьютерах. Их преимуществом является малое падение напряжения и небольшие габариты. Для выполнения монтажа необходимы две емкости. Чтобы хорошо отводилось тепло, устанавливают радиатор возле выхода.

Питание для Arduino, востанавливаем ардуино

МикроконтроллерATmega328
Рабочее напряжение
Входное напряжение (рекомендуемое)7-12 В
Входное напряжение (предельное)
Постоянный ток через вход/выход

 Под рабочим напряжением имеется в виду рабочее напряжение микроконтроллера. Данный микроконтроллер может работать с напряжением от 1,8 до 5 вольт(1.8 — 5.5V for ATmega328P — datasheet). Отсюда уже можно понять что пониженное напряжение для него не страшно, это только может сказаться на работе подключенных датчиков и серийном порте. Но превышение 5.5 вольт является очень критичным, как только напряжение превысит этот показатель то микроконтроллер(далее МК) сгорит. Так же в оригинальных ардуино или копиях оригинала для связи МК с компьютером есть еще одна МК Atmega16u2, данная микросхема отвечает за прошивку основной МК atmega328 и связи ее с компьютером(по сути она преобразует сигнал последовательного порта rs-232 ttl в параллельный usb). Для запуска atmega16u2 необходимо больше напряжение, минимальное напряжение 2.7В (Operating Voltages – 2.7 — 5.5V — datasheet).

 В arduino предусмотрено подключение питания 3-мя различными способами:

  1. Питание от USB компьютера или другого устройства
  2. Через разъем для питания
  3. Разъемы GND и Vin на плате
 Напряжение от usb поступает напрямую на плату не через стабилизатор, так как в usb стабильное напряжение 5 вольт которое нам подходит. Напряжение в остальных двух случаях проходит через стабилизатор NCP1117ST50T3G который выдает на выходе 5 вольт. Перед стабилизатором в схеме предусмотрен диод D1(M7) он защищает от не правильной полярности. Контакт Vin тоже попадает на стабилизатор.   На схеме часть со стабилизатором и входом обозначена розовым цветом VOLTAGE REGULATOR SUBSYSTEM. Так как в данных платах предусмотрено напряжение 3,3 вольта после получение со стабилизатора 5 вольт или от usb напряжение попадает на второй стабилизатор LP2985-330BVR в результате чего оно понижается до 3,3 вольт (на схеме выделено голубым MULTIPLE INPUT MANAGEMENT SUBSYSTEM). Но и это еще не все, для защиты портов usb на плате предусмотрен предохранитель F1 (500мА) — защита от больших токов. На плате предусмотрено отключение питание usb при наличии достаточного напряжения на входе Vin или разъеме питания. Принцип действия заключается в том, что напряжение Vin попадает на делитель напряжения образованный резисторами RN1A и RN1B, после этого напряжение попадает на компаратор (микросхема LMV358IDGKR) на втором входе (-) 3,3 вольт. Выход компаратора управляет затвором p-канального MOSFET транзистора FDN340P, в случае если напряжение на входе больше 6,6 вольт на затвор попадает положительное напряжение и цепь USBVCC обрывается (отключается питание usb), а если меньше то питание usb идет дальше по схеме и попадает на «шину» +5 и стабилизатор 3,3 вольт. Для примера на входе 7 вольт, после делителя получилось 3,5 вольт и это больше чем 3,3 на втором входе компаратора, а значит на выходе компаратора и затворе транзистора положительное напряжение и как следствие цепь usb отключается.

Поскольку со схемой питания мы разобрались, перейдем к неисправностям.

Неисправности и их решения

1. Нет питание от usb, плата не определяется компьютером



 Что делать если ваша плата перестала определяться?! Первым делом нужно проверить напряжение на микроконтроллере atmega16u2, именно она отвечает за загрузку скетча, определения платы и обеспечивает работу терминала. Отсутствие напряжение на микроконтроллере означает потерю связи компьютер-плата. Для начала нужно проверить поступает ли напряжение на плату, удобнее это сделать с обратной стороны. Для того что бы проверить входное напряжение на плате нужно подключить кабель к usb и замерить напряжение на выходах отмеченных на рисунке ниже.

 Если там напряжение около 5 вольт значит идем дальше, если нет проверяем кабель и устройство к которому подключаем. Для дальнейшей проверки мы будем пользоваться рисунком ниже.

  Поскольку напряжение поступает на плату дальше можно проверять все по цепи питания либо замерить напряжение на микроконтроллере atmega16u2 (на рисунке отмечен синим цветом). Мы будем проверять напряжение на микроконтроллере, это может иногда сэкономить время. Поскольку размеры atmega16u2 не большие мы будем замерять напряжение на контакте конденсатора C7 (отмечен красным, связан с плюсом питания микросхемы) и контакте конденсатора С9 (отмечен красным, связан с плюсом питания микросхемы). При отсутствии напряжения около 5 вольт, есть смысл проверить предохранитель F1 (на схеме рисунке отмечен коричневым цветом). При выходе из строя предохранителя нужно заменить на похожий для токов 500мА, либо запаять перемычку(небезопасно). Ну а если дело не в предохранителе берем схему и проверяем все по порядку.

 Если же напряжение atmega16u2 нормальное (около пяти вольт) то нужно смотреть в сторону контроллера и интерфейса usb, можно проверить входные сопротивления на рисунке отмечены фиолетовым цветом (должны быть номиналом 20ОМ). Если же сопротивления в порядке, следует проверить сам микроконтроллер  для это нужно подключить программатор к разъему программирования isp справа от микроконтроллера и попробовать считать с него данные. В случае успеха не стоит радоваться заранее, у микроконтроллера могут выгореть ножки подключенные к усб, но в целом он будет работать. Признаки не исправного микроконтроллера :

  • Сильно греется (за пару секунд нагревается до больших температур)
  • Возрастает энергопотребление
  • Возможно не все ноги микроконтроллера работают

 Так же есть небольшая вероятность выхода из строя кварцевого генератора (обведен на рисунке зеленым цветом), можно проверить его осциллографом. В случае неисправности atmega16u2 её необходимо заменить, но её крохотные размеры делают замену очень очень трудной. Можно работать если «жив» основной микроконтроллер atmega328p и без atmega16u2, прошивая атмегу 328-ую программатором через isp разъем, но если atmega16u2 греется то перегревом она может вывести из строя другие элементы.

На фото выпаянный микроконтроллер atmega16u2:

2. Нет питания микроконтроллера (5 Вольт)

 У вас подозрение что напряжение а микроконтроллере далеко не 5 вольт или его вовсе нет?! За напряжение 5 вольт от внешнего источника отвечает стабилизатор напряжения NCP1117ST50, при потере питания 5 вольт стоит проверить его. Причинами выхода из строя может быть несколько перегрев, превышение допустимых токов и т.д. Расположение и схема включение показана на рисунке ниже.

Для проверки напряжения на стабилизаторе нужно измерить напряжение между ногами GND(1) и Output(2), оно должно быть 5 вольт. При отсутствии или меньшем напряжении нужно проверить напряжение на входе, для этого нужно замерить напряжение на ногах GND(1)  и Input(3) оно должно быть примерно таким как источника питания. При отсутствии напряжения нужно проверить диод D1 (отмечен на рисунке ниже). При низком напряжении на выходе стоит так же проверить конденсаторы С1 и С2 которые расположены под разъемом питания.



 Если же конденсаторы в подряде и напряжение на входе нормальное, то следует заменить стабилизатор NCP1117ST50 (при отсутствии такого можно использовать AMS1117 5.0 — применяется в китайских копиях Arduino UNO).

Замена стабилизатора

 Для замены стабилизатора без фена (паяльником) я откусываю кусачками три ноги как на рисунке ниже.

 Металлическое основание стабилизатора откусывать не надо (оно выполняет функцию теплоотвода), после того как мы ампутировали три ноги его достаточно хорошо прогреть паяльником и снять стабилизатор пинцетом.  Я пытался откусить основание и оторвал немного дорожку под ним, это не критично но с точки зрения эстетичности так себе. Осталось выпаять оставшиеся концы ног, после чего Вуаля:

 Запаиваем новый стабилизатор и радуемся работоспособности. Таким же методом и меняем стабилизатор (откусыванием ног) 3,3 вольт.

 3. Нет напряжения 3,3 вольта

 В вашей плате исчезло напряжение 3,3 вольта?! Это пожалуй самый простой сценарий и легко поправимый. За преобразования напряжения в 3,3 вольта отвечает маленькая микросхема LP2985-33DBVR, и с связан ней только один элемент конденсатор С3 1мкф. В случае отсутствия нужного напряжения есть смысл первым делом смотреть  в ее сторону. Нам нужно проверить напряжение на её входе и выходе.

 Для проверки входного напряжение мы должны проверить напряжение на ноге Vin(1) и GND(2), как на рисунке выше. В случае наличие напряжение там около 5 вольт мы будем проверять выходное напряжение, в противном случае нужно искать по схеме где «обрыв». Для проверки напряжения на выходе стабилизатора необходимо замерить напряжение между контактами Vout(5) и Gnd(2), при нормальной работе там будет 3,3 вольта. Так же особенностью данного стабилизатора является то что у нее есть контакт включения и выключения, те для работы нужно подать на 3-ю ногу высокий уровень сигнала, но в arduino ноги Vin и ON/OFF соединены между собой и на ней будет около 5 вольт при нормальной работе. При желании наличие напряжение на ноге можно замерить между 2 и 3 ногой. Если напряжение на входах присутствует, а на выходе стабилизатора его нет, то данный стабилизатор подлежит замене.



Советы по продлению жизни Arduino.

  • Не стоит подключать сомнительные и не рабочие блоки питания (блок с прыгающим напряжении +-0,4 вольта сжег стабилизатор ), лучше выбирать стабилизированные блоки питания.
  • Не допускать замыкание контактов + и -.
  • Ну и хоть и предельное напряжение всегда высокое, но стоит учесть что чем выше разность входного напряжение и напряжения стабилизатора (+5 В) тем больше нагрев стабилизатора. А перегрев стабилизатора может вывести из строя другие элементы платы. Идеальное напряжение на входе будет 6,6-7,6 вольт. Можно использовать и 12 вольт и все будет работать, но если плата будет работать круглосуточно то я рекомендовал бы способ описанный ниже.



Для достижение этих показателей можно использовать стабилизатор между Arduino и источником питания, тем самым будет греться стабилизатор находящийся за пределами платы. В качестве токового стабилизатора я выбрал L7808CV, поскольку 6,6-7,6 вольт ничего не было пришлось брать на 8 вольт. Собрать можно хоть на макетке если не заворачиваться, схема следующая:

 Всем спасибо за внимание, надеюсь статья оказалась полезной.

Распиновка регулятора LDO

AMS1117, техническое описание, характеристики

Привет, ребята! Надеюсь, ты сегодня здоров. Приветствую вас на борту. Спасибо, что щелкнули это чтение. Сегодня в этом посте я расскажу вам Введение в AMS1117.

AMS1117 — это обычный регулятор напряжения с фиксированным и настраиваемым напряжением. Это 3-контактное устройство, в основном используемое для управления нагрузкой до 1 А. Выходное напряжение колеблется от 1,5 В до 5 В. Когда он работает с максимальным током, это приводит к низкому падению напряжения, равному 1.3А.

Я предлагаю вам полностью прочитать этот пост, так как я буду обсуждать распиновку, техническое описание, функции и приложения этого крошечного устройства AMS1117.

Давайте сразу перейдем к делу.

Введение в AMS1117
  • AMS1117 — это обычный стабилизатор напряжения, который в основном используется для высокоэффективных источников линейного регулирования и пострегулирующего переключения.
  • Это 3-контактное устройство также используется в качестве зарядного устройства и имеет диапазон выходного напряжения от 1.От 5В до 5В. Он возвращает низкое падение напряжения 1,3 А при работе с максимальным током.
  • Стабилизаторы напряжения серии AMS1117 имеют фиксированное и регулируемое напряжение и рассчитаны на ток до 1 А. Падение напряжения составляет 1,3 В, которое уменьшается при малых токах нагрузки.
  • Ограничение тока применяется к схеме источника питания и регулятору, чтобы компенсировать напряжение, когда этот регулятор сталкивается с ситуациями перегрузки.

  • AMS1117 доступен в трех пакетах i.е. корпус SOT-223 для поверхностного монтажа, пластиковый корпус TO-252 (DPAK) и корпус SOIC объемом 8 л.
  • Более того, это устройство совместимо с трехконтактными регуляторами, такими как SCSI, и широко используется в приборах с батарейным питанием.
  • Этот регулятор также используется в некоторых случаях для получения отрицательного напряжения.

Техническое описание AMS

Перед установкой этого устройства в свой проект целесообразно просмотреть техническое описание компонента, которое дает обзор основных характеристик и номинальной мощности устройства.

Распиновка AMS1117

На следующем изображении показана распиновка AMS1117.

AMS1117 поставляется с тремя выводами, как показано ниже:

1: Adjust / Ground

Этот вывод используется для регулировки выходного напряжения. В случае фиксированного регулятора напряжения он действует как заземление.

2: Выходное напряжение / Vout

Регулируемое выходное напряжение, задаваемое контактом Adjust, достигается этим контактом.

3: Входное напряжение (Vin)

Этот вывод получает входное напряжение, которое затем регулируется и вырабатывается на выходе.

Характеристики AMS1117

Ниже перечислены особенности AMS1117.

  • Регулятор напряжения с малым падением напряжения (LDO)
  • 3-контактный фиксированный / регулируемый линейный регулятор напряжения
  • Тип фиксированного напряжения: 1,5 В, 1,8 В, 2,5 В, 2,85 В, 3,3 В и 5 В
  • Регулируемый диапазон напряжения: от 1,25 В до 13,8 В
  • Встроенная защита от перегрева и ограничения тока.
  • Выходной ток = 1000 мА
  • Рабочая температура перехода = 125 ° C
  • Максимальное отпускное напряжение = 1.3В
  • Доступен в трех пакетах: SOT-223, SO-8 Package и TO-252

Использование AMS1117
  • Используемый в платах Arduino для регулирования 5 В и 3,3 В, AMS1117 похож на другие линейные регуляторы напряжения, такие как LM317, 7805. Обычно он известен своим малым форм-фактором и доступен в корпусе SMD.
  • Однако все они сконфигурированы на максимальный ток 1А. Он широко применяется в активных терминаторах SCSI и системах управления питанием ноутбуков.
  • В зависимости от выходного напряжения и корпуса этот линейный стабилизатор напряжения подразделяется на множество типов.

  • Если фиксированное напряжение приложено к выводу Vin регулятора, мы получим стабилизированное выходное напряжение на выводе Vout. В этом случае контакт Adj / Ground заземлен.
  • Нам нужно добавить конденсатор на регулируемое выходное напряжение, чтобы убрать шум регулятора. Принципиальная схема стабилизатора постоянного напряжения приведена ниже.

  • В регуляторе напряжения регулируемого типа включены два внешних резистора для определения выходного напряжения регулятора.
  • На схеме ниже видно, что два резистора R1 и R2 добавлены для определения выходного напряжения регулятора.
  • Конденсаторы добавлены для удаления любых шумов в цепи.

Ниже приведена формула для определения выходного напряжения, основанная на двух резисторах R1 и R2.Чтобы узнать желаемое выходное напряжение, мы можем выбрать R1 и R2 (должно быть меньше 1 кОм) по нашему собственному выбору.

Vout = Vref * (1 + R2 / R1) + Iadj * R2

Для регулятора напряжения регулируемого типа нам нужны два внешних резистора, чтобы определить выходное напряжение регулятора.

  • Ниже показана эталонная принципиальная схема для регулируемого напряжения, где резисторы R1 и R2 определяют выходное напряжение регулятора.
  • Конденсатор CAdj ​​- дополнительный компонент, который при необходимости может быть добавлен для улучшения подавления пульсаций.Два других конденсатора предназначены для фильтрации входного и выходного шума соответственно.

LMS1117 Приложения
  • Используется в цепях ограничения тока
  • Используется в цепях управления двигателем
  • Включен в цепи обратной полярности
  • Используется в регулируемом источнике питания
  • Используется для регулирования напряжения
  • Используется в системах настольных ПК

На сегодня все. Надеюсь, вам понравилась эта статья.Если у вас есть какие-либо вопросы, вы можете обратиться ко мне в разделе ниже, я буду рад помочь вам в соответствии с моими знаниями. Не стесняйтесь держать нас в курсе ваших ценных предложений и отзывов, они помогают нам создавать качественный контент. Спасибо, что прочитали эту статью.

ams1117% 203,3v% 20circuit% 20 Диаграмма, техническое описание и примечания по применению

2007 — AMS1117

Аннотация: AMS1117 3.3V AMS1117-3.3 AMS1117 5V ams1117 ta ломик AMS1117CS AMS1117CD РЕГУЛЯТОР AMS1117 AMS1117 + 3.3В + схема + схема
Текст: Нет текста в файле


Оригинал
PDF AMS1117 ОТ-223, О-252 AMS1117 152 мм) 254 мм) AMS1117 3,3 В AMS1117-3.3 AMS1117 5 В ams1117 ta лом AMS1117CS AMS1117CD РЕГУЛЯТОР AMS1117 AMS1117 + 3.3V + схема + схема
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: Нет текста в файле


Оригинал
PDF AMS1117 ОТ-223, О-252 AMS1117 152 мм) 254 мм)
AMS1117 РЕГУЛЯТОР

Реферат: AMS1117 AMS1117-3.3 AMS1117CD AMS1117 3.3V AMS1117-3.3 1A Регулятор с малым падением напряжения AMS1117 3.3V SOT-223
Текст: Нет текста в файле


Оригинал
PDF AMS1117 ОТ-223 О-252 AMS1117 ОТ-223 РЕГУЛЯТОР AMS1117 AMS1117-3.3 AMS1117CD AMS1117 3,3 В AMS1117-3.3 1A Регулятор с малым падением напряжения AMS1117 3.3V SOT-223
AMS1117 3,3 В

Аннотация: AMS1117 AMS1117-3.3 ams1117 adj AMS1117CD-5.0 AMS1117 5V AMS1117CD AMS1117-3.3 Регулятор с малым падением напряжения на 1 А AMS1117 3.3V SOT-223 AMS1117 REGULATOR DPAK AMS1117
Текст: Нет текста в файле


Оригинал
PDF AMS1117 ОТ-223, О-252 AMS1117 152 мм) 254 мм) AMS1117 3,3 В AMS1117-3.3 ams1117 прил. AMS1117CD-5.0 AMS1117 5 В AMS1117CD AMS1117-3.3 1A Регулятор с малым падением напряжения AMS1117 3.3V SOT-223 РЕГУЛЯТОР AMS1117 DPAK AMS1117
AMS1117

Реферат: AMS1117CD AMS1117 РЕГУЛЯТОР AMS1117 3.3В AMS1117-33 А * 1117 AMS1117-3.3
Текст: Нет текста в файле


Оригинал
PDF AMS1117 800 мА 800 мА ОТ-223 О-252 AMS1117 ОТ-223 6680B AMS1117CD РЕГУЛЯТОР AMS1117 AMS1117 3,3 В AMS1117-33 А * 1117 AMS1117-3.3
AMS1117 3,3 В

Аннотация: Принципиальная схема AMS1117 3.3V AMS1117 AMS1117-ADJ smd ams1117 AMS1117 РЕГУЛЯТОР AMS1117-3.3 AMS1117-3.3 1A Регулятор с малым падением напряжения AMS1117 3.3V SOT-223 AMS1117 5V принципиальная схема ams1117 adj
Текст: Нет текста в файле


Оригинал
PDF AMS1117 ОТ-223 AMS1117-2 AMS1117-3 AMS1117-5 AMS1117-XXX AMS1117-XXX 120 Гц AMS1117 3,3 В Принципиальная схема AMS1117 3,3 В AMS1117 AMS1117-ADJ smd ams1117 РЕГУЛЯТОР AMS1117 AMS1117-3.3 AMS1117-3.3 1A Регулятор с малым падением напряжения AMS1117 3.3V SOT-223 Принципиальная схема AMS1117 5V ams1117 прил.
AMS1117

Резюме: ams1117-adj AMS1117-12
Текст: Нет текста в файле


Оригинал
PDF AMS1117 AMS1117-ADJ AMS1117-1 AMS1117 AMS1117-12
2005 — AMS1117 прил

Резюме: AMS1117 3.3 В AMS1117 AMS1117CD AMS1117CS
Текст: Нет текста в файле


Оригинал
PDF AMS1117 ОТ-223, О-252 AMS1117 152 мм) 254 мм) ams1117 прил. AMS1117 3,3 В AMS1117CD AMS1117CS
2009 — AMS1117 3,3 В

Аннотация: AMS1117 ams1117 adj AMS1117-3.3 1A Регулятор с малым падением напряжения AMS1117 3.3V SOT-223 AMS1117CD-1,8 AMS1117CD AMS1117CS AMS1117 APPLICATION AMS1117 1.2 REGULATOR 12V
Текст: Нет текста в файле


Оригинал
PDF AMS1117 ОТ-223, О-252 AMS1117 152 мм) 254 мм) AMS1117 3.3В ams1117 прил. AMS1117-3.3 1A Регулятор с малым падением напряжения AMS1117 3.3V SOT-223 AMS1117CD-1,8 AMS1117CD AMS1117CS ПРИЛОЖЕНИЯ AMS1117 AMS1117 1.2 РЕГУЛЯТОР 12V
AMS1117 3,3 В

Аннотация: AMS1117 AMS1117-3.3 AMS1117CD AMS1117CS
Текст: Нет текста в файле


Оригинал
PDF AMS1117 ОТ-223, О-252 AMS1117 152 мм) 254 мм) AMS1117 3,3 В AMS1117-3.3 AMS1117CD AMS1117CS
AMS1117-ADJ

Резюме: AMS1117 3.3V AMS1117 AMS1117 3.3V принципиальная схема ams1117 adj AMS1117-XX AMS1117ADJ AMS1117 ПРИМЕНЕНИЕ AMS1117 РЕГУЛЯТОР ams1117A
Текст: Нет текста в файле


Оригинал
PDF AMS1117 AZ1117 ОТ-223и ОТ-89 AMS1117 120 Гц AMS1117-ADJ AMS1117 3,3 В Принципиальная схема AMS1117 3,3 В ams1117 прил. AMS1117-XX AMS1117ADJ ПРИЛОЖЕНИЯ AMS1117 РЕГУЛЯТОР AMS1117 ams1117A
MC3842

Аннотация: LT336 lt431 MOTOROLA SEMICONDUCTOR mc34063 MC34063 Замечания по применению AMS1117 motorola LM317 mic520x lt185 AS3842
Текст: Нет текста в файле


Оригинал
PDF LP2950 LP2950 / AMS2950 LP2951 LP2951 / AMS2951 LP2954 AMS2954 LP2980 / 81/82 AMS3102 LP2985 mc3842 LT336 lt431 MOTOROLA ПОЛУПРОВОДНИК mc34063 Примечания по применению MC34063 AMS1117 моторола LM317 mic520x lt185 AS3842
2014 — Плата 800099

Аннотация: AT070TN90 RTD2660H PCB-800168 PCB800100 Tian Yu Lang Tong
Текст: Нет текста в файле


Оригинал
PDF PCB800099-ä PCB-800168 TYT20131128 PCB800099 AT070TN90 RTD2660H PCB-800168 PCB800100 Тиан Ю Ланг Тонг
LM2981

Аннотация: LM8117 lm2982 as2805 LM2980 AS2936 SOT-25 lm2980aim5x-x.х AMS1117 AS1117
Текст: Нет текста в файле


Оригинал
PDF CM2830 LM1117T-xx LM1117DTX-xx NCP5426xxxx AME8811 AME1117xCBT AME1117xCCT AME8832AEIVxxx ОТ-89 О-220 LM2981 LM8117 lm2982 as2805 LM2980 AS2936 СОТ-25 lm2980aim5x-x.x AMS1117 AS1117
MP9141

Абстракция: td1410 dc-dc MP9141 TD1501 TD1583 td1509 ae2596 ocp3601 ocp34063 CAT1117
Текст: Нет текста в файле


Оригинал
PDF ФШ51 Ah27X Ah47X EW410 EW412 EW510 EW512 A1212 A1213 A3144 MP9141 td1410 dc-dc MP9141 TD1501 TD1583 td1509 ae2596 ocp3601 ocp34063 CAT1117
lm317 to92 Лист данных

Аннотация: LM317 SOT223 uc3843 понижающий lm317 so8 LM317 sot23 uc3843 понижающий преобразователь постоянного тока lm317 TO92 AMC76382 РЕГУЛЯТОР SOT89 ld317
Текст: Нет текста в файле


Оригинал
