ЭЛЕКТРОФОРЕЗ ДОМА

ЭЛЕКТРОФОРЕЗ ДОМА

А.ПАРТИН,

620085, г.Екатеринбург, ул.3енитчиков, 14а - 48

Предлагаемый электрофорез представляет собой регулируемый стабилизатор тока (рис.1).

Рис.1

Он содержит понижающий трансформатор Т1, двухполупе-риодный выпрямитель VD1 — VD4, конденсатор фильтра и стабилизатор тока на транзисторах VT1 — VT3. Регулировка тока осуществляется резистором R6. Величину тока в приборе определяют миллиамперметром РА1. На выходе вторичной обмотки трансформатора Т1 устанавливается напряжение 24 — 26 В.

Для повышения электробезопасности при пользовании электрофорезом требуется тщательное изготовление понижающего трансформатора. Так как вторичная цепь потребляет около 300 мВт, толщина провода вторичной обмотки выбирается из соображений удобства ее намотки (чтобы не оборвалась и разместилась на каркасе). Между первичной и вторичной обмотками укладывается хорошая межобмоточная изоляция — 3 — 4 слоя лакоткани.

Корпус прибора лучше сделать из диэлектрика: пластмассы или дерева. На передней панели размещаются клеммы, миллиамперметр, тумблер включения сети и переменный резистор.

Вся электронная схема располагается на плате из фольгированного стеклотекстолита (рис.2). Монтаж осуществляется со стороны фольги, которая разрезается на токонесущие части резаком.

Рис.2

После сборки по эталонному амперметру при коротком замыкании между выходными клеммами подбирается резистор шунта R3. Полное отклонение стрелки прибора должно быть 5 мА.

Электродами служат две свинцовые пластинки 30 х 50 мм, толщиной 0,5 — 0,8 мм. Пластинки при процедурах вставляются в мешочки из белой бязевой ткани.

Место наложения электродов, полярность, количество лекарства и требуемая величина тока определяются физиотерапевтом.

Радиолюбитель 6/93, с.26 .


> Спасибо за схему Евгений,но где искать допотопные транзисторы,может можно чем то современным заменить. > Сергей.

допотопные транзисторы можно современным заменить легко и просто.
Схема представляет классический стабилизатор тока с глубокой отрицательной обратной связью. СтавЬте любые транзисторы p-n-p структуры выдерживающие напряжения 40-60 В (например КТ3107А,Б). VT3 можно поставить помощней КТ814 или КТ816 с любой буквой, но это для души(если захочеЦа кого-то попытать:-), подняв ток), необходимости в этом нет.
Удачи.

Мерзликин Евгений.

Каталог радиолюбительских схем. ЭЛЕКТРОФОРЕЗ ДОМА
Каталог радиолюбительских схем. ЭЛЕКТРОФОРЕЗ ДОМА

Здравствуйте прошу помощи в изготовлениимед прибора для электрофореза-регулируемого стабилизатора тока.Радиолюбитель 6.1993 стр 26 А.Партин. В нете есть схема прибора,но плохо видны номиналы резисторов.Если можете или есть правильная схема или др аналогичные схемы-отправте мне пожалуйста.Мне нужно для лечения своей позвоночной грыжи,а ездить по больницам нет времени и больших денег.

Спасибо Сергей.

ЭЛЕКТРОФОРЕЗ ДОМА

А.ПАРТИН,

620085, г.Екатеринбург, ул.3енитчиков, 14а - 48

Предлагаемый электрофорез представляет собой регулируемый стабилизатор тока (рис.1).


Рис.1

Он содержит понижающий трансформатор Т1, двухполупе-риодный выпрямитель VD1 — VD4, конденсатор фильтра и стабилизатор тока на транзисторах VT1 — VT3. Регулировка тока осуществляется резистором R6. Величину тока в приборе определяют миллиамперметром РА1. На выходе вторичной обмотки трансформатора Т1 устанавливается напряжение 24 — 26 В.

Для повышения электробезопасности при пользовании электрофорезом требуется тщательное изготовление понижающего трансформатора. Так как вторичная цепь потребляет около 300 мВт, толщина провода вторичной обмотки выбирается из соображений удобства ее намотки (чтобы не оборвалась и разместилась на каркасе). Между первичной и вторичной обмотками укладывается хорошая межобмоточная изоляция — 3 — 4 слоя лакоткани.

Корпус прибора лучше сделать из диэлектрика: пластмассы или дерева. На передней панели размещаются клеммы, миллиамперметр, тумблер включения сети и переменный резистор.

Вся электронная схема располагается на плате из фольгированного стеклотекстолита (рис.2). Монтаж осуществляется со стороны фольги, которая разрезается на токонесущие части резаком.


Рис.2

После сборки по эталонному амперметру при коротком замыкании между выходными клеммами подбирается резистор шунта R3. Полное отклонение стрелки прибора должно быть 5 мА.

Электродами служат две свинцовые пластинки 30 х 50 мм, толщиной 0,5 — 0,8 мм. Пластинки при процедурах вставляются в мешочки из белой бязевой ткани.

Место наложения электродов, полярность, количество лекарства и требуемая величина тока определяются физиотерапевтом.

Радиолюбитель 6/93, с.26 .


> Спасибо за схему Евгений,но где искать допотопные транзисторы,может можно чем то современным заменить.
> Сергей.

допотопные транзисторы можно современным заменить легко и просто.
Схема представляет классический стабилизатор тока с глубокой отрицательной обратной связью. СтавЬте любые транзисторы p-n-p структуры выдерживающие напряжения 40-60 В (например КТ3107А,Б). VT3 можно поставить помощней КТ814 или КТ816 с любой буквой, но это для души(если захочеЦа кого-то попытать:-), подняв ток), необходимости в этом нет.
Удачи.

Мерзликин Евгений.





Аппарат для гальванизации и электрофореза

Необычные схемы

Электролечение — это пропускание постоянного или импульсного электрического тока через участок тела человека. Организм представляет собой электролит (проводник второго рода), поэтому под действием тока в его тканях происходит распад молекул на положительные и отрицательные ионы, то есть гальванизация.

При прохождении тока в организме человека начинаются сложные процессы, которые при правильно выбранном режиме дают лечебный эффект: нормализуется давление, улучшается кровообращение, стимулируются функции желез внутренней секреции и т.п. Гальванизацией лечат гипертонию, бронхиальную астму, гастрит, язву желудка, радикулит, атеросклероз, кожные и другие заболевания.

Помимо гальванизации, для лечения используется и электрофорез, когда с помощью электрического тока в организм человека вводятся лекарственные препараты. Получается двойная польза — лечение гальваническим током и одновременно введение лекарств непосредственно в область больного органа. Продолжительность гальванических процедур — 10.15 минут, их количество— 10...20.

Лекарственный препарат для электрофореза, место наложения электродов и режим должен назначить врач.

При установке величины тока больной ориентируется, прежде всего, на свои ощущения. При правильно выбранном токе он испытывает легкое покалывание и жжение в местах наложения электродов. При усиливающихся болях силу тока необходимо уменьшить.

Электроды лучше всего изготовить из свинца в виде гладких пластинок толщиной 0,5... 1,0 мм и площадью 150.. .200 см2. Сам прибор можно разместить в подходящем корпусе. На переднюю панель вынесены- выключатель сети, миллиамперметр, контрольная лампочка, регулятор тока, переключатель пределов миллиамперметра (5 и 50 мА) с параллельным переключением витков вторичной обмотки трансформатора и выходные клеммы. При электрофорезе между телом и электродом прокладывают сложенную в несколько слоев салфетку из байки или бязи, пропитанную лекарственным препаратом, а сверху электрода укладывают небольшой мешочек с песком для лучшего контакта с выбранным участком тела.

Детали. Т1 — силовой трансформатор мощностью 12...15 Вт. Резисторы R1, R2 — типа МЛТ, R3 — проволочный. Измерительный прибор РА1 — с пределом 5 мА. При подключении шунта RS1 предел увеличивается до 50 мА.

Для налаживания прибора вместо тела человека к электродам подключают резистор сопротивлением 500 Ом (мощностью 2 Вт) — это среднее значение сопротивления участка тела. Поворачивая ручку R3, устанавливают нужные пределы лечебного тока по РА1.

Е.Рябичко

Литература

1 Клячкин Л.М. Физиотерапия




Электрофорез своими руками схема

Аппарат для гальванизации и электрофореза

Электрофорез своими руками схема

Электролечение — это пропускание постоянного или импульсного электрического тока через участок тела человека. Организм представляет собой электролит (проводник второго рода), поэтому под действием тока в его тканях происходит распад молекул на положительные и отрицательные ионы, то есть гальванизация.

При прохождении тока в организме человека начинаются сложные процессы, которые при правильно выбранном режиме дают лечебный эффект: нормализуется давление, улучшается кровообращение, стимулируются функции желез внутренней секреции и т.п. Гальванизацией лечат гипертонию, бронхиальную астму, гастрит, язву желудка, радикулит, атеросклероз, кожные и другие заболевания.

Помимо гальванизации , для лечения используется и электрофорез , когда с помощью электрического тока в организм человека вводятся лекарственные препараты. Получается двойная польза — лечение гальваническим током и одновременно введение лекарств непосредственно в область больного органа. Продолжительность гальванических процедур — 10.15 минут, их количество— 10. 20.

Лекарственный препарат для электрофореза, место наложения электродов и режим должен назначить врач.

При установке величины тока больной ориентируется, прежде всего, на свои ощущения. При правильно выбранном токе он испытывает легкое покалывание и жжение в местах наложения электродов. При усиливающихся болях силу тока необходимо уменьшить.

Электрофорез своими руками схема

Электроды лучше всего изготовить из свинца в виде гладких пластинок толщиной 0,5. 1,0 мм и площадью 150.. .200 см 2 . Сам прибор можно разместить в подходящем корпусе. На переднюю панель вынесены- выключатель сети, миллиамперметр, контрольная лампочка, регулятор тока, переключатель пределов миллиамперметра (5 и 50 мА) с параллельным переключением витков вторичной обмотки трансформатора и выходные клеммы. При электрофорезе между телом и электродом прокладывают сложенную в несколько слоев салфетку из байки или бязи, пропитанную лекарственным препаратом, а сверху электрода укладывают небольшой мешочек с песком для лучшего контакта с выбранным участком тела.

Детали. Т1 — силовой трансформатор мощностью 12. 15 Вт. Резисторы R1, R2 — типа МЛТ, R3 — проволочный. Измерительный прибор РА1 — с пределом 5 мА. При подключении шунта RS1 предел увеличивается до 50 мА.

Для налаживания прибора вместо тела человека к электродам подключают резистор сопротивлением 500 Ом (мощностью 2 Вт) — это среднее значение сопротивления участка тела. Поворачивая ручку R3, устанавливают нужные пределы лечебного тока по РА1.

Здравствуйте прошу помощи в изготовлениимед прибора для электрофореза-регулируемого стабилизатора тока.Радиолюбитель 6.1993 стр 26 А.Партин. В нете есть схема прибора,но плохо видны номиналы резисторов.Если можете или есть правильная схема или др аналогичные схемы-отправте мне пожалуйста.Мне нужно для лечения своей позвоночной грыжи,а ездить по больницам нет времени и больших денег.

Спасибо Сергей.

620085, г.Екатеринбург, ул.3енитчиков, 14а — 48

Предлагаемый электрофорез представляет собой регулируемый стабилизатор тока (рис.1).

Электрофорез своими руками схема
Рис.1

Он содержит понижающий трансформатор Т1, двухполупе-риодный выпрямитель VD1 — VD4, конденсатор фильтра и стабилизатор тока на транзисторах VT1 — VT3. Регулировка тока осуществляется резистором R6. Величину тока в приборе определяют миллиамперметром РА1. На выходе вторичной обмотки трансформатора Т1 устанавливается напряжение 24 — 26 В.

Для повышения электробезопасности при пользовании электрофорезом требуется тщательное изготовление понижающего трансформатора. Так как вторичная цепь потребляет около 300 мВт, толщина провода вторичной обмотки выбирается из соображений удобства ее намотки (чтобы не оборвалась и разместилась на каркасе). Между первичной и вторичной обмотками укладывается хорошая межобмоточная изоляция — 3 — 4 слоя лакоткани.

Корпус прибора лучше сделать из диэлектрика: пластмассы или дерева. На передней панели размещаются клеммы, миллиамперметр, тумблер включения сети и переменный резистор.

Вся электронная схема располагается на плате из фольгированного стеклотекстолита (рис.2). Монтаж осуществляется со стороны фольги, которая разрезается на токонесущие части резаком.

Электрофорез своими руками схема
Рис.2

После сборки по эталонному амперметру при коротком замыкании между выходными клеммами подбирается резистор шунта R3. Полное отклонение стрелки прибора должно быть 5 мА.

Электродами служат две свинцовые пластинки 30 х 50 мм, толщиной 0,5 — 0,8 мм. Пластинки при процедурах вставляются в мешочки из белой бязевой ткани.

Место наложения электродов, полярность, количество лекарства и требуемая величина тока определяются физиотерапевтом.

Радиолюбитель 6/93, с.26 .

допотопные транзисторы можно современным заменить легко и просто.
Схема представляет классический стабилизатор тока с глубокой отрицательной обратной связью. СтавЬте любые транзисторы p-n-p структуры выдерживающие напряжения 40-60 В (например КТ3107А,Б). VT3 можно поставить помощней КТ814 или КТ816 с любой буквой, но это для души(если захочеЦа кого-то попытать:-), подняв ток), необходимости в этом нет.
Удачи.

Автор — Мязин А.В.
Опубликовано 01.09.2010.
Участник Конкурса "Поздравь Кота по-человечески 2010"

Возможно, вас заинтересует схема прибора для элетрофореза. Физиотерапия. Через примочку, смоченную лекарством,пропускается слабый ток. Технология давняя, описана ещё в "Терапевтическом справочнике" 1951 г.
Отличия от промышленной схемы: батарейное питание 9 V вместо сетевого, и узел ограничения тока выполнен на 78L05 вместо МП25Б.
Элекрофорез, конечно, лучше делать в клинике. Но если она далеко или климат не располагает к походам туда, вполне сойдёт прибор, собранный по предлагаемой схеме.

Электрофорез своими руками схема

Описание:HL1- индикатор включения. На DA1, R4 собран ограничитель тока 3 мА. R4, возможно, придётся подобрать. Ток 3мА- максимально допустимый для данной процедуры. Минимальный -0.5 мА. Рабочий ток — около миллампера. Контролировать ток можно тестером .
Наиболее трудоёмки в изготовлении электроды. Я использовал свинцовые пластины толщиной 0,7-0,8 мм. Ориентировочные размеры 100×40 мм. Изготовить их можно ковкой или прокаткой между стальными вальцами. После изготовления заусенцы убираются мелкой наждачной бумагой. Готовые электроды моются с мылом, протираются спиртом. И можно пользоваться.
Источник питания — батарейка типа "Крона" 6F22.
Длительность процедуры 15-20 минут.
Собственно технология подробно изложена на медицинских сайтах. Поисковик найдёт. Некоторые лекарства вводятся с положительного электрода, но не все. Обязательно надо читать технологию или консультироваться с физиотерапевтом.

Возможность проведения электрофореза в домашних условиях

Лекарственный электрофорез — это физиотерапевтическая методика, основанная на явлении превращения молекул лекарственных препаратов в ионы, способные под воздействием электрического тока направленно перемещаться в жидкой и газообразной среде. Данная методика основывается на способности различных частиц в жидкой или газообразной средах передвигаться под воздействием тока.

Эта применяемая местно терапевтическая методика может назначаться детям в возрасте старше четырех месяцев и взрослым. Курс лечения (способ проведения процедур, продолжительность курса, используемые препараты) должен быть назначен лечащим врачом и зависит от показаний, выраженности заболевания, симптоматики, а также от состояния пациента и индивидуальных особенностей его организма.

Способы проведения процедуры электрофореза

Ванночка для электрофореза

Взависимости от способа расположения электродов выделяют различные методики проведения манипуляции.

Способ Описание
С использованием специальных прокладок Лекарственный состав, приготовленный непосредственно перед самой процедурой, наносится на прокладки электродов, которые прикладываются к определенным зонам кожных покровов. После включения прибора частицы лекарства под действием электрического тока проникают в организм человека через выводные протоки потовых и сальных желез на коже, а также волосяные фолликулы и межклеточное пространство
“Ванночковый” Лекарственный раствор помещается в емкость из стекла, фаянса или пластика, в которую вмонтированы электроды. В ванночку опускается пораженная часть тела на необходимое для проведения процедуры время. Например, при необходимости воздействия на стопы или кисти рук, используются специальные резервуары для физраствора, в которых и осуществляется гальванический электрофорез
Полостная разновидность лекарственного электрофореза Электрод, присоединенный к соответствующему полюсу аппарата для электрофореза, вводится внутрь полого органа (желудок, мочевой пузырь, прямая кишка, полость носа, влагалище), куда предварительно уже введен лекарственный препарат
Внутритканевой Такая лечебная методика применяется при терапии заболеваний бронхолегочной системы. Суть метода заключается в следующем: сначала при помощи инъекций или ингаляционным путем в организм вводится лекарственный препарат, а затем на пораженную область воздействуют токами слабой интенсивности (гальванизация), соблюдая перпендикулярное положение электродов

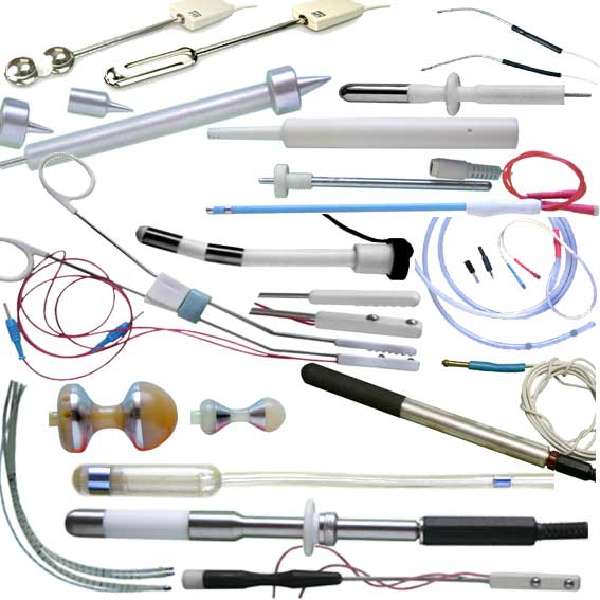

Электроды для внутриполостного электрофореза

Для более эффективного воздействия нередко электрофорез сочетается с другими физиотерапевтическими процедурами.

Преимущества метода

Популярность электрофореза обусловлена тем, что такой метод имеет ряд преимуществ перед обычным местным или системным применением лекарственных средств:

  • Лекарственные вещества под действием электрического тока проникают в ткани организма существенно глубже, чем при обычном местном применении.
  • Введенное при помощи электрофореза лекарственное вещество в небольших дозах оказывает более выраженный и продолжительный эффект по сравнению с лекарством, введенным обычными способами (местным или системным). При этом действующее вещество не накапливается в крови, лимфе и тканях организма.
  • Электрофорез дает возможность использования лекарственных средств в наиболее химически активной форме — в растворе.
  • Применение электрофореза помогает избегать множества побочных эффектов, которые способны оказывать препараты, принимаемые внутрь или парентерально.
  • Электрофорез исключает разрушение лекарственных веществ в желудочно-кишечном тракте, как это происходит с препаратами, принятыми внутрь.
  • Лекарственное воздействие на организм в ходе процедуры электрофореза сочетается с позитивным влиянием электрического тока на реактивность ткани организма и на его иммунобиологический статус.
  • Безболезненность и безопасность процедуры позволяет назначать такое лечение и детям, даже грудничкам.
  • Низкий риск развития аллергических реакций на препараты по сравнению с применением системных форм лекарственных средств.

Будучи включенным в комплексную лечебную схему в качестве одного из компонентов, электрофорез повышает эффективность лечения, позволяет сократить продолжительность применения лекарственных препаратов, имеющих выраженные побочные эффекты (например, при лечении обострения остеохондроза нестероидными противовоспалительными средствами).

Разновидности электрофореза

Различные разновидности электрофореза выделяются в зависимости от заряда частиц лекарственного вещества, используемого при процедуре:

Особенность Лекарственные вещества, применяемые данным способом Воздействие на организм
Лекарство вводится с катода (электрода, имеющего отрицательный заряд) Соединения брома и йода, никотиновая кислота Процедура провоцирует продукцию и выброс в системный кровоток биологически активных веществ, оказывает миорелаксирующее действие, сосудорасширяющий эффект, способствует нормализации обмена веществ
Лекарственный раствор вводится с анода (электрода, имеющего положительный заряд) Ионы металлов — калия, магния, кальция Манипуляция оказывает противовоспалительное, успокаивающее действие; способствует выведению из организма жидкости (такое воздействие показано, например, при отеках)
Препараты вводятся с обоих электродов Гумизоль, бишофит (минеральный источник водного магния хлорида) Комплексное влияние на организм

Воздействие на различные зоны

Область воздействия (места наложения электродов) при проведении электрофореза зависит от особенностей заболевания, локализации патологического очага.

Правильное расположение электродов при электрофорезе воротниковой зоны

Воздействие на воротниковую и пояснично-крестцового зону имеют большое значение по причине близкого расположения к поверхности нервных узлов (скоплений нейронов, специализирующихся на проведении, распределении и обработке нервных импульсов, а также на участии в осуществлении периферических рефлексов).

Область воздействия Показания
Воротниковая зона
  • Невротические состояния;
  • заболевания опорно-двигательного аппарата;
  • артериальная гипертензия
Пояснично-крестцовая область
  • Нарушения со стороны органов малого таза;
  • заболевания сердечно-сосудистой системы;
  • патологические процессы, касающиеся нижних конечностей

Для воздействия на различные зоны организма существуют специальные приспособления: гальванические пояса для лечения при локализации очага в верхних отделах поясницы, воротники для воздействия на шейный отдел и плечевой пояс.

При отсутствии таких приспособлений их можно заменить несколькими электродами, равномерно расположив их на пораженной области.

Прокладки различных конфигураций для электрофореза

Препараты для электрофореза

Лекарственный препарат Действие Показания к применению
Тиамин (витамин B1)
  • Нормализация, оптимизация протекания метаболических процессов;
  • противовоспалительное, противоаллергическое действие;
  • анальгезирующий эффект
  • Лечение радикулита;
  • реабилитационный период после перелома и других травм;
  • остеохондроз позвоночника;
  • синдром межреберной невралгии;
  • артриты;
  • артрозы;
  • многие другие неврологические патологии
Пентоксифиллин (Трентал)
  • Положительное влияние на микроциркуляцию и реологические качество крови;
  • снижение периферического сопротивления кровеносных сосудов
  • Окклюзия периферических кровеносных сосудов;
  • болевой синдром, локализованной в икроножных мышцах, межпозвонковых суставах;
  • судороги в мышцах
Атропин Понижение тонуса гладкой мускулатуры внутренних органов
  • Патологические процессы, локализованные в органах пищеварительного тракта, органах дыхания;
  • мышечные спазмы
Кальций
  • Восполнение дефицита ионов кальция в межпозвонковых суставных хрящах;
  • противовоспалительное, гемостатическое действие;
  • противоаллергический эффект
  • Восстановительный период после переломов костей;
  • дисплазия тазобедренного и других суставов;
  • вертеброгенные болевые синдромы, в том числе синдром невралгии
Лидаза
  • Снижение тканевых отеков;
  • замедление формирования контрактуры
  • Заболевание костно-суставной системы;
  • электрофорез воротниковой зоны при отечном синдроме
Новокаин Местное обезболивание при заболеваниях, сопровождающихся выраженным болевым синдромом Выраженная болевая симптоматика, сопутствующая заболеваниям опорно-двигательного аппарата, травмам, неврологическим заболеваниям
Дексаметазон
  • Иммуносупрессивное;
  • противошоковое;
  • противотоксическое;
  • десенсибилизирующее;
  • противоаллергическое
Обострение воспалительных заболеваний соединительной ткани и суставов, в частности ревматоидный артрит в фазе обострения
Магния сульфат
  • Диуретическое;
  • седативное;
  • противосудорожное
  • Растяжение околосуставных связок;
  • судороги, в том числе при гестозе беременных;
  • тахикардия;
  • артериальная гипертензия
Карипазим
  • Размягчение хрящевой ткани;
  • восстановление дефекта после перелома;
  • противовоспалительный эффект
  • Грыжи межпозвонковых дисков;
  • остеохондроз позвоночника;
  • артриты;
  • артрозы
Мумие Комплексная биологическая активность
  • Все разновидности заболеваний опорно-двигательного аппарата;
  • патология органов респираторного тракта;
  • кожные заболевания;
  • патология мочеполовой системы
Папаверин Вазодилатирующий, противоспазматический эффекты Спазмы гладкой мускулатуры, в том числе сосудистые
Электрофорез с эуфиллином
  • Нормализация кровообращения;
  • анальгезирующий эффект;
  • устранение спазмов
  • Межпозвонковая грыжа;
  • остеохондроз позвоночника;
  • остеоартроз, артриты
Никотиновая кислота (витамин PP) Вазодилатирующий эффект, улучшение гемодинамики и микроциркуляции
  • Сосудистые спазмы;
  • трофические язвы;
  • плохо заживающие дефекты тканей, в том числе после переломов и травм суставов
Йод Устранение патогенных микроорганизмов и других инфекционных агентов, антисептическое и противовоспалительное действие
  • Кожные заболевания инфекционного воспалительного происхождения;
  • период восстановления после повреждения суставов
Гепарин
  • Противовоспалительное, противоотечное действие;
  • улучшение реологических свойств крови за счет снижения вязкости;
  • улучшение магистрального кровотока
  • Состояние после травм опорно-двигательного аппарата;
  • профилактика тромбообразования;
  • восстановление целостности тканей после травм и ушибов
Гумизоль
  • Адаптогенный эффект, анальгезирующее, противовоспалительное действие;
  • повышение резистентности организма к патогенным факторам
  • Артрит;
  • артроз;
  • остеохондроз;
  • спондилоартроз
Ампициллин Противомикробное Инфекционно-воспалительные процессы, локализованные в мягких тканях и костно-суставной системе

Аппараты для электрофореза в домашних условиях

Наиболее популярными моделями аппаратов для проведения электрофореза в домашних условиях являются:

  • Элфор;
  • Элфор Проф;
  • Поток-1.

Указанные модификации физиотерапевтических приборов имеют сходные показания к использованию. Кроме того, похожими их делают компактные размеры и приспособленность для использования даже в домашних условиях.

Прибор Характеристика Показания к применению
Изображение 5

Прибор для электрофореза Элфор

В основе работы медицинского прибора этой модели лежит применение гальванического тока, который обладает свойством концентрировать лекарственный раствор в определенной зоне. Воздействие аппарата Элфор безопасно и не вызывает побочных явлений.

Лечение при помощи данного аппарата подходит для пациентов любых возрастных категорий, включая пожилой и детский возраст

  • Вегетососудистая дистония.
  • Синдромы, характерные для обострения остеохондроза позвоночника.
  • Заболевания органов малого таза у женщин.
  • Артриты и невоспалительные заболевания суставов.
  • Патология органов бронхолегочной системы, включая бронхиальную астму
Иллюстрация 6

Элфор Проф

Предназначен для воздействия непрерывным током на определенные точки и зоны человеческого тела, в результате чего ускоряются процессы регенерации. Благодаря компактным габаритам подходит для использования как в домашних условиях, так и в амбулаторных или стационарных
  • Заболевания суставов метаболического или инфекционного характера.
  • Механические повреждения сегментов опорно-двигательного аппарата.
  • Заболевания центральной нервной системы (воспалительные, нарушения мозгового кровообращения, травматического характера).
  • Заболевания желудочно-кишечного тракта (как воспалительного характера, так и функциональные).
  • Заболевания органов респираторного тракта (бронхиальная астма, бронхит, пневмония).
  • Заболевания сердечно-сосудистой системы.
  • Поражение кожных покровов.
  • Заболевания органов зрения.
  • Патология ротовой полости и зубов
Иллюстрация 6

Аппарат для электрофореза Поток-1

Аппарат предназначен для проведения терапевтических процедур при помощи гальванизации и электрофореза. Поскольку таймером данный прибор не снабжен, во время проведения манипуляции необходим контроль за продолжительностью процедуры
  • Трофические нарушения, возникающие в связи с расстройствами гемодинамики и микроциркуляции.
  • Заболевания и травматические поражения суставов.
  • Инфекционно-воспалительное поражение периферических отделов нервной системы.
  • Травматические поражения периферических нервов.
  • Реабилитация после различных поражений головного мозга.
  • Вегетативная дисфункция.
  • Артериальная гипотония.
  • Мигрени.
  • Некоторые офтальмологические заболевания.
  • Заболевания ЛОР-органов

В случае невозможности приобретения в магазине аппарата для проведения электрофореза на дому, в некоторых организациях можно сравнительно недорого взять такой прибор в аренду на необходимое время.

Особенности проведения процедуры дома

При осуществлении терапевтической манипуляции в домашних условиях необходимо придерживаться следующего алгоритма:

  1. Подготовить емкость с физиологическим раствором для смачивания двух прокладок. Температура раствора должна находиться в пределах от 37 до 39 градусов.
  2. В процессе подготовки процедуры необходимо собрать электрическую цепь аппарата в соответствии с указаниями инструкции, прилагающейся к прибору.
  3. Прежде чем использовать лекарственные растворы впервые, рекомендуется провести аллергическую пробу, чтобы убедиться в отсутствии реакции гиперчувствительности на данное вещество. Для этого раствором смачивают кожу на запястье и оценивают результат по прошествии нескольких минут. О том, что аллергических реакций нет, будет говорить отсутствие покраснения, зуда и других изменений на коже.
  4. Лекарственный раствор при помощи одноразового шприца выливается на прокладки.
  5. Прокладки вставляются в электроды. Во избежание путаницы электрода маркированы красным и черным цветом.
  6. Наложив прокладки на пораженные зоны, следует включить питание электроприбора.
  7. Уровень интенсивности поступающего тока регулируется исходя из чувствительности пациента: во время процедуры пациент должен ощущать легкое покалывание в зоне наложения электродов. В ходе процедуры интенсивность тока можно постепенно увеличивать, избегая мощности, при которой ощущения будут некомфортными.

Следует помнить, что максимальная эффективность от физиотерапевтических процедур отмечается в случае, если данный метод является одним из компонентов в комплексной лечебной схеме. В сочетании с другими лечебными методами физиотерапия способна облегчить течение заболевания и ускорить выздоровление.

Меры предосторожности

Осуществляя лечение при помощи электрофореза в домашних условиях, для обеспечения безопасности лечебной методики необходимо соблюдать ряд мер безопасности:

  • Перед первым использованием прибора внимательно изучить инструкцию и четко выполнять описанные правила пользования электрическим прибором.
  • Необходимо соблюдать дозировку лекарственного средства и концентрацию физиологического раствора при изготовлении состава для электрофореза.
  • Положительные и отрицательные электроды на теле пациента следует располагать правильно. Соблюдение полярности обязательно.
  • Не следует устанавливать силу тока, превышающую рекомендованный уровень.
  • Превышать продолжительность проведения лечебной процедуры нельзя.
  • По окончанию процедуры прибор следует отключить от электрической сети.
  • Хранить прибор в недоступном для детей месте.

В каких случаях показано проведение электрофореза?

Лечение при помощи электрофореза назначается специалистами в следующих случаях:

Система органов Заболевания
Нервная система
  • Синдром невралгии;
  • радикулит;
  • парезы;
  • нарушение сна;
  • мышечные спазмы;
  • выраженный болевой синдром
Сердечно-сосудистая система
  • Тахикардия;
  • гипертония;
  • варикозное расширение вен
Заболевания верхних дыхательных путей и лор-органов
  • Тонзиллит;
  • бронхит;
  • пневмония
Костно-суставная система
  • Остеохондроз;
  • ревматизм;
  • артрит;
  • переломы и растяжения
Кожные покровы
  • Ожоги;
  • дерматит;
  • псориаз;
  • фурункулез
Инфекционно-воспалительные процессы
  • Инфекционный бронхит и пневмония;
  • инфекционное поражение кожи и мягких тканей
Желудочно-кишечный тракт Язвенное поражение желудка и двенадцатиперстной кишки
Мочеполовая система
  • Цистит;
  • вагинит
Орган зрения
  • Конъюнктивит;
  • офтальмогипертензия
Эндокринная система Различные проявления гормонального дисбаланса
Система крови
  • Анемия;
  • дефицит калия или магния

Противопоказания к лечению электрофорезом

Противопоказано проведение терапии электрофорезом в следующих случаях:

  • индивидуальная непереносимость лекарственных растворов;
  • наличие на кожных покровах гнойных воспалительных явлений в острой фазе;
  • повышение температуры тела;
  • активная форма туберкулеза;
  • вирусные гепатиты;
  • венерические заболевания в стадии обострения;
  • недостаточность функции печени;
  • период менструации;
  • беременность на сроке более четырех месяцев;
  • бронхиальная астма в остром периоде;
  • проявления кожных патологий в месте наложения электродов;
  • выраженная недостаточность сердечно-сосудистой системы;
  • наличие кардиостимулятора;
  • некоторые заболевания психики;
  • злокачественные новообразования.
Иллюстрация 6 Загрузка...
Электрофорез в домашних условиях. Узнать больше о Электрофорез в домашних условиях. Жмите.

Электрофорез в домашних условиях: особенности процедуры и возможные противопоказания

Электрофорез в домашних условиях

На сегодняшний день одной из самых распространенных и эффективным медицинских процедур является электрофорез. Лечение различных неврологических, хирургических и стоматологических патологий проводиться именно с помощью этой процедуры, которая отличается своей высокой переносимостью и легкостью проведения. Такое лечение не требует каких-либо специальных медицинских навыков, поэтому электрофорез в домашних условиях можно проводить практически каждому пациенту.

Многие больные с недоверием относятся к проведению электрофореза и сомневаются в том, что такая простая процедура способна избавить от тяжелых патологий и осложнений. Все чаще пациенты задаются вопросом о том, стоит ли проводить такое лечение и не окажет ли оно негативного воздействия на состояние всего организма.

Особенности процедуры

Лечение элетрофорезом в домашних условиях

Лекарственный электрофорез представляет собой определенный вид лечения, проведение которого основано на введении медицинских препаратов через кожные покровы больного под воздействием слабого электрического тока. Аппарат, предназначенный для проведения такой процедуры, имеет два вида электродов, под каждый из которых размещают смоченные в лекарственном средстве прокладки. Такие прокладки могут изготавливаться из:

  • мягкой ткани;
  • фланели;
  • фильтровальной бумаги.

Из курса школьной физики известно, что попадание веществ в такой раствор приводит к их распаду на заряженные частицы-ионы. Воздействие электричества на ионы вызывает их перемещение от одного полюса аппарата к другому. Именно такой механизм движения и лежит в основе работы электрофореза, то есть организм человека проводит через себя электричество. Такой процесс сопровождается проникновением ионов в ткани на определенную глубину и их скоплением в месте наложения аппарата на электрофорез.

В том случае, когда количество вещества в клетках и межклеточной жидкости достигает высокого показателя, то начинается процесс распространения медикамента с помощью кровотока по всему организму. Несмотря на применение тока для лечения заболеваний, электрофорез является совершено безопасной процедурой. Это связано с тем, что специальные настройки аппарата позволяют регулировать характеристики тока и это позволяет избежать развития неприятных ощущений.

Безопасность процедуры

Электрофорез в домашних условиях

Проведение электрофореза не сопровождается никакими повреждениями кожных покровов и слизистых оболочек организма человека. Кроме этого, отсутствует опасность инфицирования пациентов и проникновения в организм различных микроорганизмов. Это объясняется тем, что для проведения электрофореза используются одноразовые прокладки и после каждого применения препарата отработанная фильтрованная бумага выбрасывается и заменяется новой.

Многих пациентов беспокоит вопрос о том, может ли воздействие электрического тока отрицательно сказаться на состоянии всего организма. Оказывается, действующее вещество не подвергается частичному разрушению в органах пищеварения и полностью исключена возможность его концентрации. Это позволяет избежать отрицательного влияния электрического тока на состояние внутренних органов и тканей.

Ионы относятся к наиболее активным формам вещества, потому даже поступление их в организм в небольшом количестве позволяет добиться положительного результата в лечении заболеваний. Большое количество ионов позволяет избежать развития побочных явлений, да и способ их выведения является совершенно безболезненным.

Все это позволяет по праву считать электрофорез одной из наиболее безопасных и эффективных лечебных процедур, которую можно спокойно выполнять самостоятельно. Электрофорез в домашних условиях можно проводить при соблюдении определенных условий:

  • тщательное изучение материала об особенностях проведения процедуры;
  • наличие портативного аппарата;
  • приобретение фильтрованной бумаги либо тканевых прокладок одноразового применения;
  • установка электродов по всем правилам; самостоятельное приготовление растворов по определенной инструкции;
  • отсутствие противопоказаний к проведению процедуры;
  • выполнение все рекомендаций лечащего врача.

Противопоказания к проведению процедуры

Многие специалисты называют электрофорез одним из самых эффективных и безопасных методов лечения, который позволяет добиться положительных результатов за короткий промежуток времени. Однако, при некоторых видах заболеваний и осложнений от проведения лечения таким способом придется отказаться.

В каких же случаях противопоказано применение электрофореза?

Лечение не рекомендуется в том случае, когда на кожных покровах в местах соприкосновения с аппаратом присутствуют различные травмы и повреждения. Это связано с тем, что сочетание смоченной в лекарственном растворе прокладки и электрического тока может спровоцировать развитие воспалительного процесса. Электрофорез является полным противопоказанием при таких патологиях кожных покровов, как дерматит и экзема.

От такого медикаментозного лечения придется отказаться в том случае, когда у пациента имеются заболевания воспалительного характера. Полным противопоказанием к поведению электрофореза является повышение температуры тела у больного. Врачи не советуют применять электрофорез при диагностировании в организме пациента таких патологий, как:

  • нарушение работы сердечно - сосудистой системы;
  • сбои в работе почек;
  • опухоли доброкачественного и злокачественного характера;
  • повышенная вероятность кровотечения.

Отказаться от применения электрофореза придется в том случае, когда больной страдает индивидуальной непереносимостью электрического тока либо лекарственного препарата.

Стоит с повышенным вниманием поводить такую лечебную процедуру во время беременности, менструации и в детском возрасте, поскольку многие врачи считают такие состояния противопоказаниями к лечению.

Особенности проведения процедуры в домашних условиях

Лечение элктрофорезом в домашних условиях

Для достижения положительного результата лечения электрофорезом рекомендуется поводить пять либо десять сеансов и в некоторых случаях может потребоваться выполнение процедуры с определенной периодичностью. Электрофорез в домашних условиях в таком случае станет настоящим решением проблемы, поскольку проведение этой процедуры не вызывает никаких сложностей и проблем.

При наличии инструкции либо руководства по использованию аппарата провести такое лечение можно даже без наличия специального медицинского образования. Единственное, что необходимо знать - это расположение электродов и особенности приготовления лекарственного раствора необходимой концентрации.

Несмотря на то, что электрофорез в домашних условиях является простой процедурой, она предполагает введение лекарственных препаратов в организм человека. Именно по этой причине приступать к такому лечению необходимо только после консультации со своим лечащим врачом. Только он должен назначать процедуру и действующее вещество с указанием его дозировки и продолжительности лечения. Методика проведения электрофореза в домашних условиях практически ничем не отличается от его выполнения в медицинских учреждениях.

Основы безопасности во время процедуры

Электрофорез предполагает использование аппарата, через который будет проходить электрический ток. Именно этой причине важно соблюдение определенных правил безопасности:

  • приобретать лечебный аппарат необходимо только в специализированном магазине;
  • к приобретенному устройству должна обязательно прилагаться инструкция;
  • перед началом лечения необходимо внимательно изучить правила пользования электроприбором;
  • лекарственный раствор необходимо готовить непосредственно перед проведением процедуры;
  • при правильном выборе силы тока не должно наблюдаться никаких дискомфортных ощущений кроме легкого покалывания;
  • длительность процедуры должна колебаться в пределах 15-20 минут.

Электрофорез, проводимый в домашних условиях, по своей эффективности ничем не отличается от процедуры в лечебном учреждении. Применение такой процедуры позволяет за довольно короткий промежуток времени избавиться от различных видов заболеваний и полностью восстановить организм человека. Для получения быстрого и положительного результата важно поводить такое лечение только по назначению врача и с соблюдением всех рекомендаций.

Устройство, характеристики и принцип действия аппарата для гальванизации и лечебного электрофореза
МегаПредмет

Обратная связь

ПОЗНАВАТЕЛЬНОЕ

Сила воли ведет к действию, а позитивные действия формируют позитивное отношение


Как определить диапазон голоса - ваш вокал


Как цель узнает о ваших желаниях прежде, чем вы начнете действовать. Как компании прогнозируют привычки и манипулируют ими


Целительная привычка


Как самому избавиться от обидчивости


Противоречивые взгляды на качества, присущие мужчинам


Тренинг уверенности в себе


Вкуснейший "Салат из свеклы с чесноком"


Натюрморт и его изобразительные возможности


Применение, как принимать мумие? Мумие для волос, лица, при переломах, при кровотечении и т.д.


Как научиться брать на себя ответственность


Зачем нужны границы в отношениях с детьми?


Световозвращающие элементы на детской одежде


Как победить свой возраст? Восемь уникальных способов, которые помогут достичь долголетия


Как слышать голос Бога


Классификация ожирения по ИМТ (ВОЗ)


Глава 3. Завет мужчины с женщиной


Оси и плоскости тела человека

Оси и плоскости тела человека - Тело человека состоит из определенных топографических частей и участков, в которых расположены органы, мышцы, сосуды, нервы и т.д.


Отёска стен и прирубка косяков Отёска стен и прирубка косяков - Когда на доме не достаёт окон и дверей, красивое высокое крыльцо ещё только в воображении, приходится подниматься с улицы в дом по трапу.


Дифференциальные уравнения второго порядка (модель рынка с прогнозируемыми ценами) Дифференциальные уравнения второго порядка (модель рынка с прогнозируемыми ценами) - В простых моделях рынка спрос и предложение обычно полагают зависящими только от текущей цены на товар.



Постоянный ток для гальванизации и электрофореза получают путем преобразования переменного тока городской сети в постоянный. Для этого используется полупроводниковый двухполупериодный выпрямитель с электрическим фильтром. Таким образом, аппарат для гальванизации и электрофореза - это выпрямитель со сглаживающим фильтром.

Принципиальная схема и блок-схема аппарата для гальванизации представлены на рис. 5 а, б.



Дифференциальные уравнения второго порядка (модель рынка с прогнозируемыми ценами)

Рис. 5.



Аппарат содержит трансформатор Тр, выпрямитель, собранный по мостовой схеме на четырех диодах, сглаживающий фильтр, состоящий из сопротивления R1 и двух конденсаторов С1 и С2, потенциометра R2, миллиамперметра мА, выходных клемм 6, к которым присоединяются провода от электродов.

Работа выпрямителя основана на свойстве электронно-дырочного перехода полупроводникового диода. Этот переход возникает при контакте двух полупроводников - с электронной (n) и дырочной (p) проводимостью. В зоне контакта возникает контактная разность потенциалов (или потенциальный барьер), которая препятствует переходу между полупроводниками основных носителей заряда. Для образования тока в цепи с электронно-дырочным переходом необходимо приложить внешнее напряжение так, чтобы основные носители заряда двигались навстречу друг другу через контактный слой, т.е. положительным должен быть полупроводник р-типа, а отрицательным n-типа. Изменение полярности приложенного напряжения приведет к возрастанию потенциального барьера p-n- перехода и тока не будет. Таким образом, если к p-n переходу приложить переменное напряжение, то ток в цепи будет проходить только в одном направлении от p к n - полупроводнику в течение одного полупериода.



Благодаря этому p-n - переход используется для выпрямления переменного тока.

Входящий в аппарат трансформатор Тр предназначен для понижения напряжения и обеспечения безопасности больного. При включении первичной обмотки трансформатора в сеть, во вторичной возникает переменное напряжение и точки 1 и 2 выпрямителя попеременно становятся то положительными, то отрицательными (рис. 6 а).


  Дифференциальные уравнения второго порядка (модель рынка с прогнозируемыми ценами)





Переменный U,B

ток (после транс-

форматора) t,мс

а)





U,B



Пульсирующий

ток (после выпря-

мителя) t,мс

б)





U,B

Ток после сгла-

живающего

фильтра

в) t,мс

Рис. 6.



Когда точка 1 положительна, ток проходит через диод Д1, сопротивление R1, потенциометр R2, диод Д3 к точке 2. В полупериод, когда точка 2 положительна, ток проходит через диод Д2, резистор R1, потенциометр R2 и диод Д4 к точке 1.

Эти процессы будут повторяться в такт с изменением напряжения, но ток через резистор R1 и потенциометр R2 будет протекать всегда только в одном направлении.

Таким образом, на выходе выпрямителя получается пульсирующий ток (рис. 6б). Однако такой ток не применяется для гальванизации и электрофореза, так как производит сильное раздражающее действие. Уменьшить раздражающее действие тока позволяет электрический RC - фильтр, основой которого являются электрические емкости - конденсаторы. Конденсаторы, заряжаясь во время нарастания импульса и постепенно разряжаясь при его уменьшении, способствуют сглаживанию пульсаций тока (рис. 6в).

В результате действия такого фильтра через потенциометр R2 будет протекать ток почти не меняющийся по величине, т.е. постоянный. Все графики рассмотренных напряжений можно получить на экране осциллографа, если подавать на его вход напряжения, возникающие между соответствующими точками схемы.




Что такое гель-электрофорез? | Факты

Электрофорез - это метод, обычно используемый в лаборатории для разделения заряженных молекул, таких как ДНК, в зависимости от размера.

  • Гель-электрофорез - это метод, обычно используемый в лабораториях для разделения заряженных молекул, таких как ДНК, РНК и белки, в соответствии с их размером.
  • Заряженные молекулы движутся через гель, когда через него проходит электрический ток.
  • Электрический ток подается на гель так, что один конец геля имеет положительный заряд, а другой конец имеет отрицательный заряд.
  • Движение заряженных молекул называется миграцией. Молекулы мигрируют в направлении противоположного заряда. Следовательно, молекула с отрицательным зарядом будет притягиваться к положительному концу (противоположности притягиваются!).
  • Гель состоит из проницаемой матрицы, немного похожей на сито, через которую молекулы могут проходить, когда через него проходит электрический ток.
  • Меньшие молекулы мигрируют через гель быстрее и поэтому перемещаются дальше, чем более крупные фрагменты, которые мигрируют медленнее и, следовательно, будут перемещаться на меньшее расстояние.В результате молекулы разделяются по размеру.

Гель-электрофорез и ДНК

  • Электрофорез позволяет различать фрагменты ДНК различной длины.
  • ДНК заряжена отрицательно, поэтому, когда электрический ток приложен к гелю, ДНК будет мигрировать к положительно заряженному электроду.
  • Более короткие нити ДНК движутся через гель быстрее, чем более длинные нити, в результате чего фрагменты располагаются в порядке размера.
  • Использование красителей, флуоресцентных меток или радиоактивных меток позволяет увидеть ДНК на геле после их отделения. Они появятся в виде полос на геле.
  • Маркер ДНК с фрагментами известной длины обычно проходит через гель одновременно с образцами.
  • Сравнивая полосы образцов ДНК с полосами из маркера ДНК, вы можете определить приблизительную длину фрагментов ДНК в образцах.

Как проводится гель-электрофорез?

Подготовка геля

  • Агарозные гели обычно используются для визуализации фрагментов ДНК.Концентрация агарозы, используемой для приготовления геля, зависит от размера фрагментов ДНК, с которыми вы работаете.
  • Чем выше концентрация агарозы, тем плотнее матрица и наоборот. Меньшие фрагменты ДНК разделяются на более высоких концентрациях агарозы, в то время как более крупные молекулы требуют более низкой концентрации агарозы.
  • Для приготовления геля порошок агарозы смешивают с буфером для электрофореза и нагревают до высокой температуры до тех пор, пока весь порошок агарозы не расплавится.
  • Затем расплавленный гель наливают в поддон для отливки геля и на одном конце помещают «гребень», чтобы сделать лунки для пипетирования образца.
  • После того, как гель охладится и затвердеет (теперь он будет непрозрачным, а не прозрачным), гребень снимается.
  • Многие люди сейчас используют готовые гели.
  • Затем гель помещают в емкость для электрофореза и буфер для электрофореза выливают в емкость до тех пор, пока поверхность геля не будет покрыта. Буфер проводит электрический ток.Тип используемого буфера зависит от приблизительного размера фрагментов ДНК в образце.

Подготовка ДНК для электрофореза

  • К образцу ДНК перед электрофорезом добавляют краситель для увеличения вязкости образца, что предотвратит его выпадение из лунок и, таким образом, миграцию образца через гель видно.
  • ДНК-маркер (также известный как стандарт размера или лестница ДНК) загружается в первую лунку геля.Фрагменты в маркере имеют известную длину, поэтому их можно использовать для приблизительного определения размера фрагментов в образцах.
  • Подготовленные образцы ДНК затем пипеткой в ​​оставшиеся лунки геля.
  • Когда это сделано, крышка помещается на емкость для электрофореза, обеспечивая правильную ориентацию геля, положительных и отрицательных электродов (мы хотим, чтобы ДНК перемещалась через гель к положительному концу).

Разделение фрагментов

  • Затем включается электрический ток, так что отрицательно заряженная ДНК движется через гель к положительной стороне геля.
  • Короткие отрезки ДНК движутся быстрее длинных отрезков, поэтому перемещайтесь дальше во время прохождения тока.
  • Расстояние, которое ДНК мигрировала в геле, можно оценить визуально, наблюдая за миграцией загрузочного буферного красителя.
  • Электрический ток остается достаточным для того, чтобы фрагменты ДНК двигались через гель достаточно далеко, чтобы отделить их, но не настолько, чтобы они выходили за пределы геля.
Illustration of DNA electrophoresis equipment used to separate DNA fragments by size. A gel sits within a tank of buffer. The DNA samples are placed in wells at one end of the gel and an electrical current passed across the gel. The negatively-charged DNA moves towards the postive electrode. Image credit: Genome Research Limited

Иллюстрация оборудования для электрофореза ДНК, используемого для разделения фрагментов ДНК по размеру.Гель находится внутри емкости с буфером. Образцы ДНК помещают в лунки на одном конце геля и электрический ток пропускают через гель. Отрицательно заряженная ДНК движется к положительному электроду. Изображение предоставлено: Genome Research Limited

Визуализация результатов

  • Как только ДНК прошла достаточно далеко через гель, электрический ток отключается и гель удаляется из емкости для электрофореза.
  • Для визуализации ДНК гель окрашивают флуоресцентным красителем, который связывается с ДНК, и помещают на ультрафиолетовый трансиллюминатор, который будет отображать окрашенную ДНК в виде ярких полос.
  • В качестве альтернативы, краситель может быть смешан с гелем перед его заливкой.
  • Если гель работает правильно, будет видна полосатая полоса ДНК-маркера / стандарта размера.
  • Тогда можно судить о размере ДНК в вашем образце, представляя горизонтальную линию, проходящую поперек полос маркера ДНК. Затем вы можете оценить размер ДНК в образце, сопоставив их с ближайшей полосой в маркере.
Illustration showing DNA bands separated on a gel. The length of the DNA fragments is compared to a marker containing fragments of known length. Image credit: Genome Research Limited

Иллюстрация, показывающая полосы ДНК, разделенные на геле.Длина фрагментов ДНК сравнивается с маркером, содержащим фрагменты известной длины. Изображение предоставлено: Genome Research Limited

Последнее обновление этой страницы 2016-01-25

,
мини-трансфер вертикальный прибор для электрофореза-ID товара :: 60510530530-russian.alibaba.com

Вертикальный анализатор электрофореза с мини-переносом и коробкой со льдом

Описание продукта

Элемент 1. Модель BG-verBLOT

Введение в электрофорез BG-verBLOT:
BG-verBLOT мини-вертикальный переносчик электрофореза Можно проводить небольшие эксперименты по переносу геля, вырезать и высокое качество, которое состоит из термического и эластичного литья под давлением из поликарбоната и может разместить две папки переноса.С помощью BG-verMINI можно переносить белки на нитроцеллюлозную фильтрующую мембрану или поливинилиденфторид easilly, максимальный размер переноса: 95 * 110 мм.


Особенности электрофореза BG-verBLOT:
1. Он состоит из термостойкого и гибкого поликарбоната.
2. Он может быстро перенести гель двух 95 × 110 мм в течение одного часа с помощью сильного тока или в течение ночи с помощью слабого тока.
3. В него встроен ледяной ящик BAY-ICE, который является охлаждающим устройством большой емкости и может быстро поглощать тепло в процессе передачи.
4. Папка для переноса и красный и черный электроды могут обеспечить правильное направление в процессе переноса.
5. Совместим с любым гелем площадью менее 95 × 110 мм.


Характеристики электрофореза BG-verBLOT:
1. Размер передачи: 95X110 мм
2. Количество передачи: 1 ~ 2
3. Использование: один час при сильном токе или в течение ночи при передаче с низким током.
4. Рекомендуемая мощность: BG-Power600K или BG-Power600
5. Размеры (Д × Ш × В): 16x15x20 см (Ш x В x В)

Основные технические характеристики электрофореза BG-verBLOT:

Размеры Д × Ш × В) 160 × 150 × 200 мм
Размер передачи (Ш × В) 9.5 × 11 см
Резервуар 1
Губчатая прокладка 4
Папка переноса 2
Емкость буфера 800мл
Вес нетто 1,5 кг

Модель 2. Модель BG-transBLOT

Особенности электрофореза BG-transBLOT:
Мини-трансферное ядро ​​BG-transBLOT может выполнять небольшие эксперименты по переносу геля, обеспечивая высокое качество.Он состоит из термопластичного поликарбоната для литья под давлением, встроенного охлаждающего устройства, которое может быстро поглотить процесс теплопередачи, а функция ограничения и разность цветов могут обеспечить ориентацию процесса переноса.

Характеристики электрофореза BG-transBLOT:
1. Размер передачи: 95 × 110 мм (Ш × Д).
2. Количество пересылок: 1 ~ 2.
3. Использование: 1 ~ 3 часа при сильном токе или в течение ночи при 50 ~ 60 мА.
4. Рекомендуемая мощность: BG-Power600 / 600i / 300.
5. Вес нетто: 1 кг

Изображения электрофореза BG-verBLOT & BG-transBLOT:

Рекомендуемый источник питания:

версия BG-PowerB00G / 600600/600

BG-Power300 / 600 / 600I для модели BG-transBLOT.

Информация о компании

A & E Lab (UK) Co., Ltd. - британская компания, которая уже много лет производит и продает широкий спектр научных и лабораторных приборов.Наша основная продукция включает в себя: видимый ультрафиолетовый спектропотометр, видимый спектрофотометр, PCR-Cycler, конфорки для перемешивания, шейкер, рокер, блочный нагреватель, миксеры и т. Д. Товары экспортируются во все страны мира с высоким качеством и хорошим обслуживанием.

Основной рынок: внутренний рынок, Южная Азия, Южная Европа, Северная Европа, Центральная Америка, Западная Европа, Восточная Азия, Средний Восток, Океания, Африка, Юго-Восточная Азия, Восточная Европа, Южная Америка, Северная Америка.

Наша миссия - разрабатывать и продавать продукцию через дистрибьюторов по всему миру.Чтобы удовлетворить ваши требования, наши технические и вспомогательные сотрудники помогут вам выбрать наиболее подходящие продукты. Пожалуйста, не стесняйтесь, продукты A & E Lab стоит попробовать!

FAQ

Q: Как насчет гарантии на ваши продукты?
A: Все наши продукты имеют один год гарантии. В течение гарантийного периода, если возникнут какие-либо проблемы с нашим инструментом, мы поможем вам решить его, отправив фотографии, видео или бесплатные запасные части до тех пор, пока все не будет исправлено.Вне гарантии мы также поможем вам решить проблему, но не отправим бесплатные запчасти в вашу страну.

Q: вы можете сделать OEM?
A: Да, мы можем сделать OEM / ODM, как вам требуется.

Q: Можете ли вы предложить техническую поддержку, обучение в режиме онлайн или на сайте или другое
A: Мы предложим техническую поддержку, такую ​​как руководство по эксплуатации, видео по эксплуатации для поддержки или предоставим учебные материалы по интересующим вас подробным продуктам. Если у вас есть шанс Приехать в Гуанчжоу, добро пожаловать в наш офис, у нас есть образцы здесь, и мы можем показать вам, как их использовать.

Q: Могу ли я получить бесплатный образец? Мне нужно проверить ваше качество в первую очередь.
A: Мы с сожалением сообщаем вам, что не могли предложить нашим клиентам бесплатный образец, что является правилом нашей компании. Но если вы согласны, мы можем указать специальную цену, чтобы лучше поддержать вас при заказе заказа.

,
Аппарат для электрофореза - Купить Горизонтальный гель-электрофорез, горизонтальный гель-электрофорез, капиллярный электрофорез на Alibaba.com

Информация о компании

Wincom Company Ltd. оборудование. У нас есть собственный завод, чтобы обеспечить высокое качество продукции.

, пожалуйста, найдите подробности, как указано ниже:

1) Лабораторное оборудование: микроскоп, центрифуга, водяная баня, конфорка для перемешивания, автоклав и стерилизатор,

(УФ, ВИС, УФ / ВИС) спектрофотометр, инкубатор и духовка и так далее.

2) Медицинское оборудование: инкубатор и подогреватель для новорожденных, рентгеновский аппарат, ультразвуковой сканер, наркоз

, аппарат искусственной вентиляции легких, аспирационный аппарат, гематологический анализатор ЭКГ и т. Д.

3) Медицинская мебель: операционный стол, больничная и смотровая кровать, кресло-коляска, прикроватная тумба,

тележка, опоры для рук, носилки и так далее.

Ежегодно мы будем посещать МНОГИЕ МЕДИЦИНСКИЕ ЯРМАРКИ во многих странах, таких как Сингапур, Дуби,

Amercia, например, Medical Fair Asia, Medical West Africa, FIME и так далее.

НАШИ СЕРТИФИКАТЫ:

FAQ

1. Q: Как долго длится гарантийный срок?

A: 12 месяцев

2. Q: Какой способ оплаты?

A: Westunion, TT, Moneygram, Paypal, L / C и т. Д.

3. Q: Когда вы осуществляете доставку?

A: Обычно в течение 7-30 дней.

4. Q: Не могли бы вы предложить инсталляцию или трансляцию за границу?

A: Да, мы предлагаем услугу для ответственного сложного оборудования.

5. Q: Я впервые покупаю продукты за рубежом, как обещать их безопасность?

A: Alibaba является нашей проверенной компанией, и мы ежегодно посещаем многие международные выставки.

Приглашаем посетить наш офис и компанию.

6. Q: Могу ли я заказать образец?

A: Конечно, доставка доставкой осуществляется через Global Express.

Sy-b039 Полностью автоматический анализатор электрофореза Аппарат для электрофореза

SY-B039 Полностью автоматический анализатор электрофореза Аппарат электрофореза

Особенности:

сушки, сбора урожая, автоматического сбора, автоматического сбора.

Установите время электрофореза свободно.

Многофункциональный реагент, включая 2 теста / набор, 4 теста / набор, 6 тестов / набор, 12 тестов / набор, 24 теста / набор.

Контролируемая температура с помощью электрофореза, 15 ° C-35 ° C, опция

Сканер штрих-кода, опция

Программируемая

Может подключаться к автоматической системе обработки образцов и напрямую загружать данные

Элемент тестирования:

SPE

Acid-Hb

HDL, VLDL, LDL

HbA1

SDS / AGE

ALK-Hb

ALK-P

Lipo

9000

Оптика:

Высококлассный плоскопанельный сканер

Дисплей:

Отображение и печать спектра зоны электрофореза и спектра сканирования

Операционная система:

Окно XP

Диапазон задания:

Общий диапазон и для каждой зоны можно определить опорный диапазон

Редактирование:

Различать вручную или автоматически, базовая настройка, удаление зоны и формат отчетности могут быть установлены свободно

Данные анализа автоматически:

Относительное содержание в% и концентрации единицы, расчет интеграции, отметка для данных вне диапазона

Выход сканирования:

200 выборок / 10 секунд

Режим сканирования:

Автоматическое, ручное и постоянное усиление

Имя зоны:

Можно задать и другое имя зоны

Коэффициент:

Можно установить соотношение между различными зонами или значение зоны / общая стоимость

Примерные данные:

10 наименований могут быть запрограммированы, в том числе имя, возраст, пол, дата или раздела и т.д.

Электропитание:

110/220 В 50 Гц

Порт

:

USB, RS-232, ASCII и STM

Отгрузка

1. Мы отправляем аппарат электрофореза по воздуху или по морю для вас.

2. Наш аппарат для электрофореза со стандартной экспортной упаковкой.

3.Нет, что путь поставки независимо от того, все зависит от ваших реальных потребностей.

Почему нас выбирают

1. По всем вашим вопросам о нас или нашем Аппарат для электрофореза мы ответим вам подробно в течение 24 часов

2. Мы имеем нашу профессиональную команду с профессиональным отношением порекомендовать продукты и услуги,

, представляя аппарат электрофореза для вас.

3. Наши Аппараты для электрофореза имеют различные типы и функции. Мы будем рекомендовать вам это в соответствии с вашими требованиями;

4. Мы предлагаем услуги OEM. Может напечатать свой собственный логотип на приборе электрофореза

5. У нас очень опытные инженеры, которые помогут вам лучше использовать наш аппарат электрофореза

Ваше удовлетворение является нашей обязанностью! Это будет наша большая честь служить вам.Мы надеемся, что мы можем предложить вам дополнительную помощь в области медицины и построить долгосрочные деловые отношения с вами.

Наше преимущество:
1. Высочайшее качество : У нас строгая система контроля качества и хорошая репутация на рынке.

2. Отличный сервис : Мы относимся к клиентам как к другу и стремимся к установлению долгосрочных деловых отношений.

3. Принято OEM : Мы можем напечатать ваш собственный логотип на продуктах.

4.U Непревзойденная цена : Мы всегда гарантируем высокую цену, чтобы принести пользу нашим клиентам.
5. Своевременная доставка : Ваш заказ будет отправлен после завершения.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
