Операционный усилитель LM324. Описание, схема включения, datasheet

Микросхема серии LM324 является недорогим операционным усилителем, имеющая прямой дифференциальный вход, внутричастотную компенсацию при единичном усилении и защиту от короткого замыкания.

В одном корпусе микросхемы расположено четыре независимых друг от друга операционных усилителя. У них имеется ряд неоспоримых преимуществ по сравнению с типовыми операционными усилителями, применяемыми в схемах с однополярным питанием. ОУ LM324 отлично работает в широком диапазоне напряжения питания: от 3 В до 32 В. Микросхема производится в  корпусах типа   SOIC  и DIP.

Технические данные операционного усилителя LM324

  • Напряжение питания:
  • — однополярное: 3…32 В.
  • — двухполярное: 1,5…16 В.
  • Усиление по постоянному напряжению: 100 дБ.
  • Собственный ток потребления: 700 мкА.
  • Входной ток смещения (с температурной компенсацией): 45 нА.
  • Входное напряжение смещения: 2 мВ.
  • Диапазон входного синфазного напряжения содержит землю.
  • Дифференциальный диапазон входного напряжения достигает напряжения питания.
  • Выходного напряжение: от 0 до Uпит. – 1,5 В.

Структура операционного усилителя

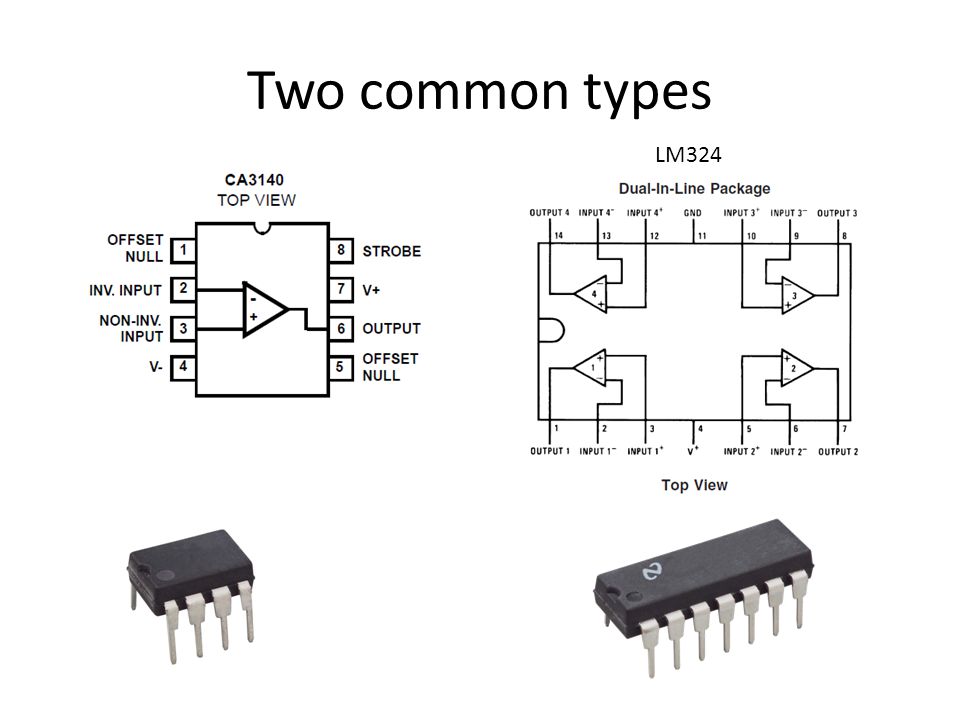

Назначение выводов LM324

Габаритные размеры операционного усилителя



Микросхемы UA741, LM324, LM393, LM339, NE555, LM358

Аналоги LM324

Ниже приведен список зарубежных и отечественных аналогов LM324:

  • ULN4336N
  • GL324
  • LA6324
  • IR3702
  • HA17324
  • MB3614
  • NJM2902D
  • SG324N
  • TDB0124
  • UA324
  • TA75902P
  • 1401УД2 (отечественный аналог)
  • 1435УД2 (отечественный аналог)

Схема включения LM324

Инвертирующий усилитель по переменному току

В данном варианте усилителя коэффициент усиления будет равен:  k = — R3/R1



Неинвертирующий усилитель по переменному току

Коэффициент усиления у данного типа усилителя рассчитывается по следующей формуле:  k = 1 +  R4/R1

Неинвертирующий усилитель постоянного тока

Усиление равно:  k = 1 + R3/R2

Пиковый детектор на LM324

Пиковые детекторы используются для фиксации максимальной, за определенный промежуток времени, величины сигнала.



 Компаратор на LM324 с гистерезисом

Разница значений входного напряжения, при котором происходит переключение выхода компаратора (гистерезис) из одного состояния в другое, рассчитывается по следующей формуле: Н = (R1/(R1+R2))(Voh-Vol)



Несколько простых примеров использования операционного усилителя LM324

Светодиодный индикатор акустического сигнала на LM324

Низкочастотный сигнал с выхода усилителя подается на инвертирующие входы всех операционных усилителей LM324. Прямые входы их подключены к делителю напряжения построенного из цепи постоянных резисторов R2…R9. Переменным резистором можно выставить необходимую чувствительность светодиодного индикатора. Сопротивления R12…R19  ограничивают максимальный ток, протекающий через светодиоды.

Простая светодиодная мигалка на ОУ LM324

Схема позволяет плавно поочередно включать и выключать светодиоды. Светодиодная мигалка построена на операционном усилителе LM324 и двух транзисторах разной проводимости. От сопротивления резистора R3 и емкости конденсатора C1 зависит скорость переключения светодиодов.



Микрофонный усилитель

Данная схема предназначена для усиления слабого сигнала электретного микрофона. Схема микрофонного усилителя представляет собой инвертирующий усилитель по переменному току с коэффициентом усиления 220 (R5/R3).



Скачать Datasheet LM324 (356,5 KiB, скачано: 9 937)

Источник бесперебойного питания POWERCOM BNT-600A (2)

Источник бесперебойного питания POWERCOM BNT-600A (2)

ИБП поступил в ремонт с заявленным дефектом "нестабильно работает, иногда отключается, пищит, мигает лампочка индикатора". В ходе проверке установлено, что используемая в источнике аккумуляторная батарея YUASA NPW36-12 - в норме, а дальнейшее разбирательство выявило, что причиной неисправности ИБП является дефект подстроечного резистора VR1 503 (50 кОм), расположенного на плате BNT-V3.3 110-0BNT-613-00N, если точнее, то у этого резистора нарушается контакт выводов с резистивным элементом.

Данный резистор работает в схеме измерения напряжения на аккумуляторной батарее (выполнена на одном из операционных усилителей микросхемы U3 AZ324P-E1 и резисторах R58, R61). Соответственно, после замены подстроечного резистора (был использован подстроечный резистор 3329H-503 VATRONICS) и его регулировки (при отключенной батарее устанавливаем напряжение заряда в диапазоне 13.5...13.8V), работоспособность источника бесперебойного питания была восстановлена.

В ИБП применён силовой трансформатор RT-7000BN.

С другими материалами, по ремонту ИБП данной модели, можно ознакомиться здесь: 1.

P.S. Небольшая схема вышеописанного узла измерения напряжения, резисторы R58, R61 - высокоточные :

Читайте также :

» Блок питания Comstars KT-400EX-12

выполнен на основе микросхемы 2005Z ("семейство" 2003), он поступил в ремонт в заявленным дефектом "не включается". В ходе внешнего осмотра и...

» Видеокарта ASUS EAX300SE-HM128/TD/32M/A

(158F4108B0-5 A533C REV:1.00) поступила в ремонт с заявленным дефектом "не работает". На плате в частности имеются: ATi RADEON X300 SE 215REDAKA12F, два чипа ОЗУ...

» Акустическая система Jetbalance JB-410

типа 2.1 (стерео + сабвуфер) поступила в ремонт с заявленным дефектом "не включается". В корпусе сабвуфера АС, в частности, установлены: ...

» Источник бесперебойного питания POWERCOM BNT-500AP

поступил в ремонт с заявленным дефектом "не включается". В ходе проверки выявлено, что на BNT2-V1.0, вышли из строя полевой Q6 IRFZ44N (),...

» Ноутбук ASUS X53S

выполнен на основе ASUS K53SV MAIN BOARD REV 3.00 HannStar J, он поступил в ремонт с заявленным дефектом "не включается, не заряжается ". В ходе внешнего...

LM324 — Четырехканальный операционный усилитель — DataSheet

LM124, LM224, LM324



Особенности



  • Широкая полоса пропускания: 1.3 МГц
  • Большое усиление по постоянному току: 100 дБ
  • Широкий диапазон напряжения питания:
  • Для однополярного питания: 0т +3 В до +30 В
  • Для двухполярного питания: от  ±1.5 В до ±15 В
  • Диапазон синфазного напряжения включает землю
  • Большая амплитуда выходного напряжения: от 0 В до VCC -1.5 В
  • Выходная мощность подходит для работы от батареи



Купить LM324Купить LM324



Описание

Микросхемы серии LM124, LM224 и LM324 состоят из четырех операционных усилителей с высоким коэффициентом усиления, которые работают от одного источника питания. Областью их применения являются усилители-преобразователи, усилители о все обычные схемы применения ОУ , которые можно подключить к одному источнику питания.



Тип корпуса DIP14Тип корпуса DIP14

Тип корпуса SO-14Тип корпуса SO-14

Тип корпуса TSSOP-14Тип корпуса TSSOP-14

Тип корпуса QFN16 3x3Тип корпуса QFN16 3×3


Расположение выводов (вид сверху)

Цоколевка LM324Цоколевка LM324

Цоколевка вид сверхуЦоколевка корпус QFN16  вид сверху



Внутренняя схема ОУВнутренняя схема ОУ



Обозначение Параметр LM124 LM224 LM324 Ед. изм.
VCC Напряжение питания ±16 или 32 В
Vin Входное напряжение от -0.3 до 32 В
Vid Дифференциальное входное напряжение 32 В
Длительность короткого замыкания Неограничена
Iin Входной ток: Vin отрицательное 5 мА при постоянном токе и 5 мА при переменном(коэффициент заполнения = 10%, T=1 с) мА
Входной ток: Vin положительное 0.4
Toper Диапазон рабочих температур от -55 до +125 от -40 до +105 от 0 до +70 °C
Tj Максимальная температура p-n переходов 150 °C



Электрические характеристики



Обозначение Параметр Мин. Тип. Макс. Ед. изм.
Vio Входное напряжение компенсации смещения нуля на выходе Tamb = +25° C
LM124-LM224
2 5 мВ
LM324 7
Tmin ≤ Tamb ≤ Tmax
LM124-LM224
7
LM324 7
Iio Входной ток компенсации смещения нуля на выходе Tamb = +25° C 2 30 нА
Tmin ≤ Tamb ≤ Tmax 100
Iib Входной ток смещения Tamb = +25° C 20 150 нА
Tmin ≤ Tamb ≤ Tmax 300
Avd Максимальное усиление сигнала по напряжению VCC+ = +15 В, RL = 2 кОм, Vo = от 1.4 В до 11.4 В Tamb = +25° C 50 100 В/мВ
Tmin ≤ Tamb ≤ Tmax 25
SVR Коэффициент подавления помех по питанию Rs ≤ 10 кОм) VCC+ = от 5 В до 30 В
Tamb = +25° C
65 100 дБ
Tmin ≤ Tamb ≤ Tmax 65
ICC Потребляемый ток для всех усилителей без нагрузки Tamb = +25° C VCC = +5 В 0.7 1.2 мА
VCC = +30 В 1.5 3
Tmin ≤ Tamb ≤ Tmax VCC = +5 В 0.8 1.2
VCC = +30 В 1.5 3
Vicm Диапазон синфазного входного напряжения VCC = +30 В, Tamb = +25° C 0 VCC-1.5 В
Tmin ≤ Tamb ≤ Tmax 0 VCC-2
CMR Коэффициент ослабления синфазного входного напряжения Rs ≤ 10 кОм) Tamb = +25° C 70 80 дБ
Tmin ≤ Tamb ≤ Tmax 60
VOH Высокий уровень выходного напряжения VCC = +30 В, Tamb = +25° C, RL = 2 кОм 26 27 В
Tmin ≤ Tamb ≤ Tmax 26
Tamb = +25° C, RL = 10 кОм 27 28
Tmin ≤ Tamb ≤ Tmax 27
 VCC = +5 В, RL = 2 кОм Tamb = +25°C  3.5
Tmin ≤ Tamb ≤ Tmax  3
VOL  Низкий уровень выходного напряжения (RL = 10 кОм) Tamb = +25°C 5 20 мВ
Tmin ≤ Tamb ≤ Tmax 20
SR Скорость нарастания сигнала VCC = 15 В, Vi = от 0.5 до 3 В, RL = 2 кОм, CL = 100 пФ, единичное усиление о.4 В/мкс
GBP Полоса пропускания VCC = 30 В, f = 100 кГц, Vin = 10 мВ, RL = 2 кОм,
CL = 100 пФ
1.3 МГц
THD Суммарный коэффициент гармонических искажений f = 1 кГц, Av = 20 дБ, RL = 2 кОм, Vo = 2 Vpp, CL = 100 пФ, VCC = 30 В 0.015 %
Vo1/Vo2 Разделение каналов 1 кГц ≤ f ≤ 20 кГц 120 дБ



Применение (схемы включения)



Инвертирующий усилитель переменного токаИнвертирующий усилитель переменного тока

Усилитель постоянного тока с регулируемым коэффициентом усиленияУсилитель постоянного тока с регулируемым коэффициентом усиления

Неинвертирующий усилитель переменного токаНеинвертирующий усилитель переменного тока

Суммирующий усилитель постоянного токаСуммирующий усилитель постоянного тока

Неинвертирующий усилитель постоянного токаНеинвертирующий усилитель постоянного тока

Активный полосовой фильтрАктивный полосовой фильтр

Дифференциальный усилитель постоянного токаДифференциальный усилитель постоянного тока

Использование симметричного усилителя для уменьшения входного токаИспользование симметричного усилителя для уменьшения входного тока

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Микросхема LM324 – счетверенный операционный усилитель

Если в схеме нужно использовать сразу несколько операционных усилителей, а особых требований например по частоте, выходному току и т.п. нету, то LM324 прекрасный кандидат: в 14 выводном корпусе размещены 4 операционных усилителя общего применения с общим питанием.

Операционные усилители серии LM324 выпускаются несколькими производителями и параметры микросхем от производителя к производителю могут отличаться. Так же разные производители выпускают модификации серии на разные температурные диапазоны и в разных корпусах:

  • для монтажа в отверстия: DIP14;
  • для поверхностного монтажа: SO-14, TSSOP-14, QFN16 3×3;
  • для расширенного температурного диапазона в керамических корпусах.

Например все эти операционные усилители модификации LM324: LM324A, LM324E, LM124, LM224, LM2902, LM2902E, LM2902V, NCV2902.

Характеристики LM324:

  • широкий диапазон питающих напряжений: от 3 до 30В;
  • может работать как при однополярном, так и при двуполярном питании;
  • большой коэффициент усиления по напряжению: 100дБ;
  • широкий частотный диапазон: 1,3МГц;
  • низкий потребляемый ток на усилитель: 375мкА;
  • низкий входной ток смещения: 2нА;
  • низкое входное напряжение смещения, максимум: 5мВ;
  • не требует внешних цепей частотной коррекции;
  • диапазон входных напряжений от 0 В.

Цоколевка LM324 в DIP-14, SO-14, TSSOP-14.

Внутренняя структура одного канала:

LM324 схемы включения

Итак, где же предлагает использовать LM324 Texas Instruments:

  • DVD и блюрей приводы,
  • Домашние кинотеатры,
  • Различные датчики,
  • Мультиметры и осцилографы,
  • Управление различными двигателями,
  • Телевизоры,
  • Весы.

Кстати TI выпускает 324-тые уже более 40 лет – с 1975.
Большое количество операционных усилителей может понадобиться как для схем с большим количеством однотипных каналов, так и в сложных схемах.
Например счетверенный LM324 пригодятся как ни кстати в схеме биквадратного фильтра.

Схема контроллера литий-ионного аккумулятора.

Устройство и принцип работы защитного контроллера Li-ion/polymer аккумулятора

Если расковырять любой аккумулятор от сотового телефона, то можно обнаружить, что к выводам ячейки аккумулятора припаяна небольшая печатная плата. Это так называемая схема защиты, или Protection IC.

Из-за своих особенностей литиевые аккумуляторы требуют постоянного контроля. Давайте разберёмся более детально, как устроена схема защиты, и из каких элементов она состоит.

Рядовая схема контроллера заряда литиевого аккумулятора представляет собой небольшую плату, на которой смонтирована электронная схема из SMD компонентов. Схема контроллера 1 ячейки ("банки") на 3,7V, как правило, состоит из двух микросхем. Одна микросхема управляющая, а другая исполнительная – сборка двух MOSFET-транзисторов.

На фото показана плата контроллера заряда от аккумулятора на 3,7V.

Плата защитного контроллера от аккумулятора сотового телефона

Микросхема с маркировкой DW01-P в небольшом корпусе – это по сути "мозг" контроллера. Вот типовая схема включения данной микросхемы. На схеме G1 - ячейка литий-ионного или полимерного аккумулятора. FET1, FET2 - это MOSFET-транзисторы.

Типовая схема включения микросхемы DW01-P

Цоколёвка, внешний вид и назначение выводов микросхемы DW01-P.

Цоколёвка, внешний вид и назначение выводов DW01-P

Транзисторы MOSFET не входят в состав микросхемы DW01-P и выполнены в виде отдельной микросхемы-сборки из 2 MOSFET транзисторов N-типа. Обычно используется сборка с маркировкой 8205, а корпус может быть как 6-ти выводной (SOT-23-6), так и 8-ми выводной (TSSOP-8). Сборка может маркироваться как TXY8205A, SSF8205, S8205A и т.д. Также можно встретить сборки с маркировкой 8814 и аналогичные.

Вот цоколёвка и состав микросхемы S8205A в корпусе TSSOP-8.

Цоколёвка и состав микросхемы S8205A

Два полевых транзистора используются для того, чтобы раздельно контролировать разряд и заряд ячейки аккумулятора. Для удобства их изготавливают в одном корпусе.

Тот транзистор (FET1), что подключен к выводу OD (Overdischarge) микросхемы DW01-P, контролирует разряд аккумулятора – подключает/отключает нагрузку. А тот (FET2), что подключен к выводу OC (Overcharge) – подключает/отключает источник питания (зарядное устройство). Таким образом, открывая или закрывая соответствующий транзистор, можно, например, отключать нагрузку (потребитель) или останавливать зарядку ячейки аккумулятора.

Давайте разберёмся в логике работы микросхемы управления и всей схемы защиты вцелом.

Защита от перезаряда (Overcharge Protection).

Как известно, перезаряд литиевого аккумулятора свыше 4,2 – 4,3V чреват перегревом и даже взрывом.

Если напряжение на ячейке достигнет 4,2 – 4,3V (Overcharge Protection Voltage - VOCP), то микросхема управления закрывает транзистор FET2, тем самым препятствуя дальнейшему заряду аккумулятора. Аккумулятор будет отключен от источника питания до тех пор, пока напряжение на элементе не снизится ниже 4 – 4,1V (Overcharge Release VoltageVOCR) из-за саморазряда. Это только в том случае, если к аккумулятору не подключена нагрузка, например он вынут из сотового телефона.

Если же аккумулятор подключен к нагрузке, то транзистор FET2 вновь открывается, когда напряжение на ячейке упадёт ниже 4,2V.

Защита от переразряда (Overdischarge Protection).

Если напряжение на аккумуляторе падает ниже 2,3 – 2,5V (Overdischarge Protection Voltage - VODP), то контроллер выключает MOSFET-транзистор разряда FET1 – он подключен к выводу DO.

Далее микросхема управления DW01-P перейдёт в режим сна (Power Down) и потребляет ток всего 0,1 мкА. (при напряжении питания 2V).

Тут есть весьма интересное условие. Пока напряжение на ячейке аккумулятора не превысит 2,9 – 3,1V  (Overdischarge Release Voltage - VODR), нагрузка будет полностью отключена. На клеммах контроллера будет 0V. Те, кто мало знаком с логикой работы защитной схемы могут принять такое положение дел за "смерть" аккумулятора. Вот лишь маленький пример.

Миниатюрный Li-polymer аккумулятор 3,7V от MP3-плеера. Состав: управляющий контроллер - G2NK (серия S-8261), сборка полевых транзисторов - KC3J1.

Li-Po аккумулятор и схема защиты

Аккумулятор разрядился ниже 2,5V. Схема контроля отключила его от нагрузки. На выходе контроллера 0V.

Отключение ячейки Li-polymer аккумулятора при глубоком разряде

При этом если замерить напряжение на ячейке аккумулятора, то после отключения нагрузки оно чуть подросло и достигло уровня 2,7V.

Напряжение на глубоко разряженной ячейке Li-polymer аккумулятора

Чтобы контроллер вновь подключил аккумулятор к "внешнему миру", то есть к нагрузке, напряжение на ячейке аккумулятора должно быть 2,9 – 3,1V (VODR).

Тут возникает весьма резонный вопрос.

По схеме видно, что выводы Стока (Drain) транзисторов FET1, FET2 соединены вместе и никуда не подключаются. Как же течёт ток по такой цепи, когда срабатывает защита от переразряда? Как нам снова подзарядить "банку" аккумулятора, чтобы контроллер опять включил транзистор разряда - FET1?

Дело в том, что внутри полевых транзисторов есть так называемые паразитные диоды – они являются результатом технологического процесса изготовления MOSFET-транзисторов. Вот именно через такой паразитный (внутренний) диод транзистора FET1 и будет течь ток заряда, так как он будет включен в прямом направлении.

Если порыться в даташитах на микросхемы защиты Li-ion/polymer (в том числе DW01-P, G2NK), то можно узнать, что после срабатывания защиты от глубокого разряда, действует схема обнаружения заряда - Charger Detection. То есть при подключении зарядного устройства схема определит, что зарядник подключен и разрешит процесс заряда.

Зарядка до уровня 3,1V после глубокого разряда литиевой ячейки может занять весьма длительное время - несколько часов.

Чтобы восстановить литий-ионный/полимерный аккумулятор можно использовать специальные приборы, например, универсальное зарядное устройство Turnigy Accucell 6. О том, как это сделать, я уже рассказывал здесь.

Именно этим методом мне удалось восстановить Li-polymer 3,7V аккумулятор от MP3-плеера. Зарядка от 2,7V до 4,2V заняла 554 минуты и 52 секунды, а это более 9 часов! Вот столько может длиться "восстановительная" зарядка.

Восстановление завершено

Кроме всего прочего, в функционал микросхем защиты литиевых акумуляторов входит защита от перегрузки по току (Overcurrent Protection) и короткого замыкания. Защита от токовой перегрузки срабатывает в случае резкого падения напряжения на определённую величину. После этого микросхема ограничивает ток нагрузки. При коротком замыкании (КЗ) в нагрузке контроллер полностью отключает её до тех пор, пока замыкание не будет устранено.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Технические данные

as324p-e1 (1/2 страницы) BCDSEMI | КВАДРОФИЛЬНЫЕ УСИЛИТЕЛИ НИЗКОЙ МОЩНОСТИ

Описание

AS324 / 324A состоит из четырех независимых усилителей с высоким коэффициентом усиления

и

внутри

частот

с компенсацией

рабочих

усилителей. Они специально разработаны для работы от

одного источника питания. Также возможна работа от источников

с разделенным питанием, при этом малый ток источника питания

сток не зависит от величины напряжения источника питания

.

Типичные приложения

включают преобразователь

, усилители

, блоки усиления постоянного тока и большинство обычных схем операционных усилителей

.

Серия AS324 / 324A совместима с промышленным стандартом

324. AS324A имеет более жесткое смещение входного напряжения

, чем AS324.

Характеристики

·

Внутренняя частотная компенсация для единичного усиления

·

Большой коэффициент усиления по напряжению: 100 дБ (типичный)

·

Низкий входной ток смещения: 20 нА (типичный)

·

: 2 мВ (типичное значение)

·

Низкий ток потребления: 0.7 мА (номинал)

·

Широкий диапазон напряжений источника питания:

Одиночный источник питания: от 3 В до 36 В

Двойной источник питания: от ± 1,5 В до ± 18 В

·

Диапазон входного синфазного напряжения включает

Заземление

·

Большое колебание выходного напряжения: от 0 В до VCC-1,5 В

·

Отвод питания, пригодный для работы от батареи

Дополнительные доступные материалы

·

Образцы

·

Лист данных

·

Отчет о надежности

·

Отчет ESD

Конфигурация контактов

Авг.2006

BCD Semiconductor Manufacturing Limited

Краткое описание продукта

КВАДРАТИЧЕСКИЕ УСИЛИТЕЛИ НИЗКОЙ МОЩНОСТИ

AS324 / 324A

SOIC-14 / DIP-14 / TSSOP-14

INPUT 1-

+

+

ВХОД 2+

ВХОД 2-

ВЫХОД 2

ВЫХОД 1

14

ВЫХОД 4

13

ВХОД 4-

12

0003

INPUT 3+

9

INPUT 3-

8

OUTPUT 3

1

2

3

4

5

6

7

Диапазон напряжения питания V)

от 3 до 36

± 1.От 5 до ± 18

Входное напряжение смещения

(Тип / Макс) (мВ)

AS324

2,0 / 5,0

AS324A

2,0 / 3,0

Ток покоя при полной температуре -

Диапазон температур (VCC = 5 В) (мА)

0,5

Усиление напряжения большого сигнала (дБ)

100

CMRR (дБ)

70

PSRR (дБ)

100

Источник выходного тока (мА)

40

Потребитель выходного тока (мА)

15

Диапазон рабочих температур (oC)

от -40 до 85

Приложения

·

Зарядное устройство

·

Беспроводной телефон

·

Импульсный источник питания

Преимущества

·

Простота использования

·

Очень конкурентоспособная цена

.

as324p-e1 техническое описание и примечания к применению

2006 - AS324P-E1

Аннотация: AS324M-E1 AS324M as324p as324am-e1 AS324AP-E1 AS324MTR-E1 324a AS324 AS324MTR
Текст: AS324AMTR-E1 AS324AM-E1 Лента и катушка AS324P-E1 Трубка AS324AP-E1 AS324P-E1 AS324P-E1 AS324P-E1


Оригинал
PDF AS324 / 324A AS324 / 324A AS324 AS324A CompenS324AP-E1 AS324P-E1 AS324P AS324AP-E1 AS324GTR-E1 EGS324 AS324P-E1 AS324M-E1 AS324M as324p as324am-e1 AS324AP-E1 AS324MTR-E1 324a AS324 AS324MTR
2005 - AS324P-E1

Аннотация: AS324MTRE1
Текст: AS324M-E1 Трубка AS324MTR AS324MTR-E1 AS324M AS324M-E1 Лента и катушка AS324P AS324P-E1 AS324P AS324P-E1 Трубка Подробную информацию см. В соответствующем листе данных.Продажа


Оригинал
PDF AS324 AS324MTR AS324MTR-E1 AS324M AS324M-E1 AS324P AS324P-E1 AS324P-E1 AS324MTRE1
2005-4 VCC 11 GND DIP14

Аннотация: AS324P
Текст: AS324MTR AS324MTR-E1 AS324M AS324M-E1 Лента и катушка AS324P AS324P-E1 AS324P AS324P-E1


Оригинал
PDF AS324 AS324 100 дБ C6-21-6485 4 VCC 11 GND DIP14 AS324P
AS324P-E1

Резюме: AS324M-E1 AS324M-G1 AS324AM-E1 324a AS324MTR-G1 AS324AM-G1 усилители преобразователя AS324M AS324MTR-E1
Текст: Tape & Reel AS324P-E1 AS324P-G1 AS324P-E1 AS324329 ETR-G1 AS324329 ETR-E1 AS324329 ETR-G1 AS324GG-G1


Оригинал
PDF AS324 / 324A AS324 / 324A AS324 AS324A EGS324 GGS324 AS324G-E1 AS324G-G1 AS324P-E1 AS324M-E1 AS324M-G1 AS324AM-E1 324a AS324MTR-G1 AS324AM-G1 преобразователи-усилители AS324M AS324MTR-E1
AS324P-E1

Аннотация: AS324M as324m-e1 AS324p 324A as324 AS324MTR с маркировкой E1 as324pe1 AS324MTR-E1
Текст: Tube AS324AMTR-E1 AS324AM-E1 Лента и катушка AS324P-E1 Tube AS324AP-E1 AS324P-E1


Оригинал
PDF AS324 / 324A AS324 / 324A AS324 AS324A AS324AP-E1 AS324P-E1 AS324P AS324GTR-E1 EGS324 AS324P-E1 AS324M as324m-e1 AS324p 324A as324 AS324MTR маркировка E1 as324pe1 AS324MTR-E1
2007 - AS324P-E1

Аннотация: as324m-e1 AS324M 324a as324p AS324AM AS324-E1 AS324MTR AS324 8 dip 6200 smps ic
Текст: AS324M-E1 Трубка AS324MTR-E1 AS324M AS324M-E1 Лента и катушка DIP-14 AS324AM-E1 без свинца, AS324AM-E1 & Катушка AS324P-E1 Трубка AS324AP-E1 EGS324 Лента и катушка


Оригинал
PDF AS324 / 324A AS324 / 324A 100 дБ AS324P-E1 as324m-e1 AS324M 324a as324p AS324AM AS324-E1 AS324MTR AS324 8 дип 6200 smps ic
2005 - ас324м-э1

Реферат: Реферат недоступен
Текст: DIP-14 AS324M-E1 AS324M AS324MTR AS324MTR-E1 AS324P AS324P-E1 Тип упаковки без свинца AS324M-E1 Трубка AS324M AS324M-E1 Лента и катушка AS324P AS324P-E1 Трубка


Оригинал
PDF AS324 AS324 100 дБ C6-21-6485 as324m-e1
AS324M-E1

Аннотация: AS324P-E1, AS324p, AS324M, AS324M-G1, AS324MTR, SOIC-14, AS324MTR-E1, AS324A, AS324,
. · Отчет о надежности AS324AMTR-G1 · AS324AM-E1 AS324AM-G1 Отчет ESD AS324P-E1


Оригинал
PDF AZ70XX AS324 / 324A AZ70XX AS324 / 324A слив GGS324 ОТ-89-3 AS324M-E1 AS324P-E1 AS324p AS324M AS324M-G1 AS324MTR СОИК-14 AS324MTR-E1 AS324A AS324
2006 - AS324P-E1

Резюме: абстрактный текст недоступен
Текст: бессвинцовый AS324M-E1 AS324MTR-E1 AS324P-E1 AS324M-G1 Tube AS324M-E1 AS324M-G1 Tape, AS324P-G1 AS324P-E1 AS324P-G1 AS324GTR-G1 EGS324 Tape & AS324GTR-G1 EGS324 -E1 ЦСОП


Оригинал
PDF AS324 / 324A AS324 / 324A 100 дБ AS324P-E1
2006 - AS324P-E1

Резюме: 324A
Текст: AS324M-E1 Лента и катушка AS324AM-E1 от -40 до 85oC DIP-14 AS324AM-E1 TSSOP-14 AS324P-E1 AS324P Трубка AS324AM-E1 AS324AMTR-E1 AS324P Тип упаковки Лента и катушка AS324P-E9


Оригинал
PDF AS324 / 324A AS324 / 324A 100 дБ AS324P-E1 324A
2005 - Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: AS324M AS324M-E1 Лента и катушка AS324P AS324P-E1 AS324P AS324P-E1 Трубка BCD


Оригинал
PDF AS324 AS324 100 дБ
2006 - ас324m-e1

Аннотация: AS324P-E1 AS324M 324a as324pe1 AS324AM-E1 AS324M-G1 AS324p
Текст: AS324P-E1 AS324GTR-E1 Зеленый AS324M-G1 AS324MTR-G1 AS324AM-G1 AS324P-G1 AS32132432M-EAM-E1 AS32132432M-EAM-E1 AS32132432M-EAM-E1 AS32132432M-E -E1 EGS324 Маркировка ID Бессвинцовый зеленый AS324M-G1 AS324M-G1 AS324AM-G1 AS324AM-G1 AS324P-G1


Оригинал
PDF AS324 / 324A AS324A AS324.AS324 СОИК-14, г. ДИП-14 ЦСОП-14 СОИК-14 as324m-e1 AS324P-E1 AS324M 324a as324pe1 AS324AM-E1 AS324M-G1 AS324p
2006 - AS324P-E1

Реферат: AS324M AS324M-E1 AS324p AS324M-G1 AS324AM-G1 AS324AM-E1 AS324A AS324 9bcd
Текст: AS324MTR-E1 AS324P-E1 AS324M-G1 Трубка AS324M-E1 AS324M-G132 Tape и катушка AS324M-G132AM-E1 AS324M-G132 Tape & Reader G1 AS324AM-E1 AS324AM-G1 Лента и катушка AS324P-G1 AS324P-E1


Оригинал
PDF AS324 / 324A AS324A AS324.AS324 / 324A AS324P-E1 AS324M AS324M-E1 AS324p AS324M-G1 AS324AM-G1 AS324AM-E1 AS324 9bcd
2005 - Нет в наличии

Реферат: Реферат недоступен
Текст: DIP-14 AS324M-E1 AS324M AS324MTR AS324MTR-E1 AS324P AS324P-E1 Тип упаковки без свинца AS324M-E1 Трубка AS324M AS324M-E1 Лента и катушка AS324P AS324P-E1 Трубка


Оригинал
PDF AS324 AS324 100 дБ
2006 - AS324MTR

Резюме: as324p AS324M-E1 AS324P-E1 324A AS324-E1 AS324AM TSSOP 14 Пакет AS324M AS324MTR-G1
Текст: бесплатно AS324M-E1 AS324M-E1 AS324AM-E1 AS324P-E1 EGS324 AS324M-G1 AS324 EGS4324, зеленый AS324AMTR-E1 AS324P-E1 AS324GTR-E1 AS324G-E1 AS324AMTR-G1 AS324AM-E1 Бессвинцовые продукты BCD Semiconductor


Оригинал
PDF AS324 / 324A AS324A AS324.AS324 СОИК-14, г. ДИП-14 ЦСОП-14 СОИК-14 AS324MTR as324p AS324M-E1 AS324P-E1 324A AS324-E1 AS324AM Пакет TSSOP 14 AS324M AS324MTR-G1
2006 - Нет в наличии

Резюме: абстрактный текст недоступен
Текст: DIP-14 AS324AM-E1 AS324P-E1 AS324P Tube AS324AM-E1 AS324AMTR-E1 AS324P Тип упаковки AS324M-E1 AS324AM-E1 от -40 до 85oC Бессвинцовая лента и катушка AS324P-E1 Tube


Оригинал
PDF AS324 / 324A AS324 / 324A 100 дБ
2012 - Нет в наличии

Реферат: Реферат недоступен
Текст: AS324AM-G1 Трубка AS324AMTR-E1 AS324AMTR-G1 AS324AM-E1 AS324AM-G1 Лента и катушка AS324P-E1 AS324P-G1 AS324P-E1 AS324P-G1 AS324GTR-SOIC G1GSTR-E1 G1GS32S32 14-40 до


Оригинал
PDF AS324 / 324A AS324 / 324A 100 дБ DS36827
2015 - AP3039AM

Аннотация: 12SN7 AZ1117EH-3 AP3031K SMBJ11CA ap1901 AP3502 zabg6001 DMN33D8L ztx689
Текст: Текст файла недоступен


Оригинал
PDF 2000/53 / EC 2000/53 / EC 2002/95 / EC 2011/65 / ЕС SOR / 2014-254 SJ / T11363-2006 GL-106 AP3039AM 12СН7 AZ1117EH-3 AP3031K SMBJ11CA ap1901 AP3502 zabg6001 DMN33D8L ztx689
.

LM324 Схема переменного источника питания

Представленная универсальная схема источника питания может быть использована для чего угодно, вы можете использовать ее в качестве зарядного устройства для солнечных батарей, настольного источника питания, схемы зарядного устройства от сети или для любого другого применения, независимо от напряжения и напряжения. диапазон тока, который чрезвычайно гибкий и полностью регулируемый.

Основные характеристики:

Основные характеристики этого источника питания заключаются в том, что он очень гибкий и позволяет получать переменное напряжение от 0 до 30 В и переменный ток от 0 до 3 А.Оба параметра можно контролировать с помощью потенциометра.

Ограничение тока можно повысить, соответствующим образом увеличив рейтинг VT1 и изменив значение R20.

Использование одного LM324 в качестве главного управляющего устройства

Конструкция простого источника питания на базе операционного усилителя не является сложной и использует обычные детали, такие как IC LM324, несколько BJT и другие связанные пассивные компоненты, но она слишком гибкая и может быть откалиброванным для любого желаемого диапазона напряжения и тока, от 0 до 100 В или от 0 до 100 ампер.

Я случайно нашел этот дизайн на онлайн-сайте и нашел его довольно интересным, хотя у меня уже есть похожий дизайн, опубликованный на этом сайте под названием «Схема солнечного зарядного устройства с нулевым падением», показанная выше схема выглядит более тщательно разработанной и, следовательно, более точной. .

Ссылаясь на предложенную выше схему универсального источника питания, функциональные детали можно понять с помощью плавных точек:

Как работает схема

Микросхема LM324 образует сердце схемы и отвечает за все задействована сложная обработка.

Это ИС с четырьмя операционными усилителями, что означает, что он имеет четыре операционных усилителя в одном корпусе, и все 4 операционных усилителя (OP1 ---- OP4) из этой ИС могут эффективно использоваться для своих соответствующих функций.

Подачи входа, который является производной либо от сети трансформатора или от солнечной панели соответственно ступенчатой ​​вниз с помощью сети шунта стабилитрона VD1, чтобы обеспечить безопасное рабочее напряжение для IC LM324, а также для генерирования стабилизированных ссылок для OP1 неинвертирующих вход через R5 и предустановку R4.

OP1 в основном сконфигурирован как компаратор, в котором на его вывод 3 подается заданное задание, а на вывод 2 подается делитель потенциала на выходе источника питания для определения конечного напряжения на нагрузке.

В зависимости от настройки R4, который может быть потенциометром, OP1 сравнивает уровень выходного напряжения, выдаваемого VT1, и снижает его до указанного уровня. Таким образом, потенциометр R4 становится ответственным за определение эффективного выходного напряжения и может непрерывно регулироваться для получения желаемого напряжения на указанных выходных клеммах схемы.

Вышеупомянутая операция учитывает функцию переменного напряжения предлагаемой универсальной схемы питания. VT1 и VT2 должны быть правильно выбраны в соответствии с диапазоном входного напряжения, чтобы устройства могли работать правильно без повреждений.

Функция переменного тока в конструкции реализуется через оставшиеся три операционных усилителя, которые совместно используются операционными усилителями OP2, OP3 и OP4.

OP4 сконфигурирован как датчик напряжения и усилитель, и он контролирует напряжение, возникающее на R20.

Обнаруженный сигнал подается на вход OP2, который сравнивает уровень с опорным уровнем, установленным потенциометром (или предустановкой) R13.

В зависимости от настройки R13, OP2 постоянно переключает OP3, так что выход из OP3 отключает каскад привода VT1 / VT2 всякий раз, когда выходной ток стремится превысить фиксированный уровень (установленный R13).

Таким образом, R13 можно эффективно использовать для установки максимально допустимого тока на выходе для подключенной нагрузки.

Резистор R20 может иметь соответствующие размеры для калибровки максимально допустимого тока нагрузки, который может быть настроен с помощью R13 от 0 до максимума.

Вышеупомянутые универсальные особенности делают эту универсальную схему источника питания чрезвычайно эффективной, точной и отказоустойчивой, поэтому ее можно использовать для большинства электронных приложений, о которых можно только подумать.

Можно ожидать, что конструкция будет полностью защищена от короткого замыкания и перегрузки при условии, что VT1 и VT2 должным образом охлаждаются путем установки их над соответствующими радиаторами.

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

.

дешевые цены оригинальные новые интегрированные схемы As324p-e1

Описание:

Номер детали: AS324P-E1
Тип упаковки: DIP14

1. Все детали новые и неиспользованные.

2.Быстрая доставка: 1-3 рабочих дня

Гарантия 3,50 дней

4. Лучшая цена, хорошее качество

5.Принять образец.

1.Условия оплаты: Trade Assurance., Paypal, Western Union, банковский перевод
; Moneygram.etc.

1. Срок выполнения: 1-3 рабочих дня после оплаты.

2. Способы доставки: DHL, FedEx, UPS, TNT, Aramex, China Post;
E-пакет; S-F экспресс. И др.

3. Мы не несем ответственности за несчастные случаи, задержки или другие проблемы, вызванные курьерской компанией.


4.Покупатель несет ответственность за все расходы по доставке.

1. Срок гарантии: 50 дней гарантии качества.

Любая проблема качества в течение гарантийного срока, пожалуйста, отправьте нам обратно,
мы вернем вам деньги или заменим.

2. Любые электронные компоненты должны быть возвращены в их первоначальном состоянии, чтобы иметь право на возмещение или замену.

1) Хорошая цена при достаточном запасе.
2) Быстрое время доставки: 1-3 рабочих дня.
3) Быстрый и своевременный ответ на запрос.
4) Гарантия качества 50 дней.
5) Хорошее обслуживание с большим терпением.
6) Клиент - начальник.
7) Всегда на связи.

Продолжайте двигаться,
Ваше удовлетворение - лучшая прибыль для нас.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
