Аварийный светильник схема: Схема подключения аварийного светильника

Содержание

Схема аварийного освещения

В этой статье мы хотим прояснить какие существуют схемы аварийного освещения.

Выполняя проект освещения, мы всегда разрабатываем схемы авварийного освещения.

Для чего нужно аварийное освещение, ответ на этот вопрос, дает выписка из свода правил:

СП 52.13330.2016 (Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95*) «Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения. Аварийное освещение должно включаться автоматически при пропадании питания основного (рабочего) освещения, а также по сигналам систем пожарной и аварийной сигнализации или вручную, если сигнализации нет или она не сработала.»

Схем включения аварийного освещения в систему электроснабжения здания немного, давайте остановимся на каждой из них:

Схема включения аварийного освещения при I-й категории электроснабжения, выглядит следующим образом — аварийное освещение согласно СП 256.1325800.2016 должно подключаться к вводно распределительному щиту

СП 256.1325800.2016  п.8.1.4  В зданиях, в которых для всех нагрузок электроснабжение выполнено по I-й категории надежности и предусмотрено ВРУ (ГРЩ) с устройством АВР, распределительные сети аварийного эвакуационного освещения и аварийного резервного освещения следует выполнять отдельными линиями от данного ВРУ (ГРЩ).















Схема включения аварийного освещения при второй категории электроснабжения, выглядит следующим образом — аварийное освещение согласно СП 256.1325800.2016 должно подключаться к самостоятельному щиту «Автоматического Ввода Резерва» (АВР)

СП 256.1325800.2016  п.8.2.5 В зданиях, электроснабжение которых выполнено по II-й категории надежности, для питания аварийного эвакуационного освещения следует предусматривать устройство АВР в соответствии с 8.10. Распределительную сеть резервного освещения следует выполнять аналогично 8.12.4.















Схема включения аварийного освещения при III-й категории электроснабжения, выглядит следующим образом — аварийное освещение согласно СП 256.1325800.2016 должно подключаться к независимым от общего освещая группам, но с использованием аккумуляторных батарей.

СП 256.1325800.2016  п.8.12.1 Питание аварийного освещения (эвакуационного и резервного) должно быть независимым от питания рабочего освещения и в нормальном режиме обеспечиваться электроэнергией от ввода, который не применяется для питания рабочего освещения за исключением 8.12.6. В качестве независимого источника питания могут быть использованы:

-отдельный ввод электроснабжения, который независим от основного ввода, согласно [4];

-аккумуляторные батареи (как централизованные, установленные в отдельном помещении, так и автономные, входящие в состав светильников). Продолжительность работы светильников аварийного эвакуационного освещения при питании их от аккумуляторов должна быть достаточной для эвакуации людей из здания, но не менее 1 ч.;

В некоторых случаях, когда уже установлены светильники рабочего освещения, но имеется необходимость установить аварийные светильники, в таких случаях в схему светильников включают дополнительный элемент «Блок Аварийного Питания» (БАП). БАП состоит из блока контроля и аккумуляторной батареи, что в совокупности обеспечивает освещение путей эвакуации в случае аварийной ситуации, например, при отключении основного освещения.













Проверка системы аварийного освещения должна проводиться регулярно.

СВЕТИЛЬНИК АВАРИЙНОГО ОСВЕЩЕНИЯ

СВЕТИЛЬНИК АВАРИЙНОГО ОСВЕЩЕНИЯ

Светильники аварийного освещения данной серии ЛБА применяются для временного местного освещения рабочей зоны, освещения путей эвакуации, коридоров, запасных дверей или просто как переносные светильники.

Данные светильники используются в качестве аварийных, при отсутствии стационарного аварийного освещения в квартире или любом другом помещении. Питание такого аварийного освещения берётся от встроенного свинцового герметичного аккумулятора на 6 В.

Корпус светильника выполнен из пластика, материал рассеивателя света – полистирол. Светильники комплектуются линейными люминесцентными лампами диаметром 26 мм и мощностью 20 ватт. Минимальная продолжительность аварийного освещения – 240 мин. Оснащены ЭПРА. Номинальное напряжение 230 В. Цветовая температура света 6400К. Имеется возможность автоматического или ручного включение света. Ручное управление будет только если выдернуть вилку из розетки, или нажать на кнопку (без фиксации) «тест», и если светильник включен в сеть, – он не включается.

Схема представляет собой обычный двухтактный блокинг генератор на транзисторах D882. На транзисторе С9012 собран ключ, в его коллекторной цепи стоит стабилитрон, его задача не допустить полного разряда, пока не заряжен конденсатор С2, запускается ключ на Q1, шунтирует резистор R4 на массу и через диод VD9 открывается транзистор Q2, питание поступает на преобразователь. А на стабилитроне сделана обратная связь, чтоб удерживать первый транзистор отрытым. Теперь при снижении напряжения, до 5,9..6,0 напряжения не хватает пробить стабилитрон – схема обесточивается. Подробнее о преобразователях для люминесцентных ламп читайте здесь. S1 – это выключатель имеющий две функции: включить сам процесс зарядки, или включить лампу, когда нет напряжения. А на диодах VD7, VD8 и транзисторе Q1 сделан детектор пропадания напряжения сети, схема заработает если катод диода VD9 будет относительно массы, а его подпирает напряжение через открытый диод VD7. Заряд,как в большинстве дешёвых китайских устройств, идёт напрямую с выпрямителя через резистор 2 Ома.

На плате установлен предохранитель на 2 А. Имеется так-же возможность кроме сетевого, питания и от автоаккумулятора на 12 В. Адаптер сети 220/7.5 В выполнен по бестрансформаторной схеме, как в зарядках мобильных телефонов.

Материал предоставил: -igRoman-. Вопросы и комментарии на ФОРУМ

Схема аварийного освещения

В тех случаях, когда повреждается основная система подачи питания к основному освещению, в действие вступает схема аварийного освещения. С его помощью обеспечиваются минимальные условия, чтобы продолжить работу и обеспечить необходимый уровень безопасности для людей. Аварийное освещение бывает резервным и эвакуационным, с его помощью освещаются опасные участки производственных зон.

Виды аварийного освещения

В зависимости от своего назначения разделяется на следующие основные виды:

  1. Эвакуационное освещение, при котором осуществляется аварийный вывод людей или завершаются неотложные работы. Располагается возле выхода и средств пожаротушения.
  2. Резервное – создает возможность продолжать выполнение работ в обычном режиме. При необходимости, эти работы можно безопасно прекратить.
  3. Производственное освещение в зонах повышенной опасности обеспечивает безопасные условия работы без отклонения от установленных технологических процессов.

Использование специальных светильников

Существуют различные виды светильников, применяющиеся при эвакуации. В первом случае, схема аварийного освещения обозначает эвакуационные выходы. Непосредственное аварийное освещение должно обязательно присутствовать во всех производственных или общественных помещениях. Оно используется также в бизнес-центрах или торговых комплексах.

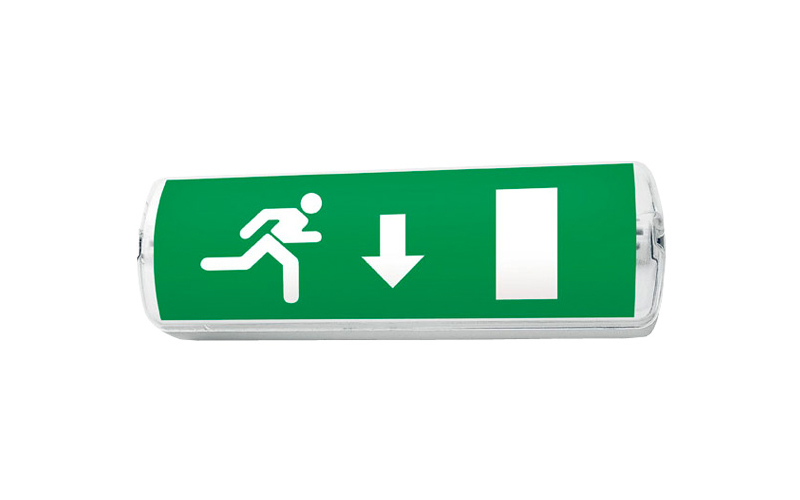

В некоторых случаях, на объектах используются светильники с указаниями выхода. Однако, их нельзя отнести к категории аварийных, поскольку они функционируют только от основной сети. В случае отключения электроэнергии, они перестают работать и не выполняют своего назначения.

При разработке схемы аварийного освещения, необходимо предусмотреть все точки, которые должны обозначаться в первую очередь:

  • Обозначение выходов на путях эвакуации, где указывается направление движения или непосредственно, аварийный выход.
  • Холлы и прочие помещения с большими размерами и площадью свыше 60 м2.
  • Общественные помещения, места с работами повышенного риска.
  • Объекты особой важности в виде трансформаторных подстанций, котельных, эскалаторов, лифтов и прочих технических помещений.
  • Аварийные кнопки, средства и оборудование пожаротушения, а также места представляющие опасность при эвакуации.

Во всех помещениях аварийные светильники дублируются, и в случае поломки заменяют друг друга. Таким образом, обеспечивается дополнительная безопасность при возникновении аварийной ситуации.

Простая схема аварийного освещения на одном реле

Схемы управления аварийными светильниками • Energy-Systems



Особенности схем управления аварийными светильниками

Сегодня на разных объектах могут быть востребованы аварийные светильники, входящие в состав аварийного или эвакуационного освещения. Срабатывать такое аварийное оборудование может как от пожарной сигнализации, так и от стандартного клавишного выключателя, расположенного на контрольном пункте.

Из-за высокой важности светильников аварийного освещения на объектах многим собственникам требуются схемы подключения такого оборудования.

Пример электропроекта дома со всеми схемами

Назад

1из21

Вперед

Схемы управления аварийными светильниками не отличаются высокой сложностью, такие чертежи могут составляться любыми квалифицированными проектировщиками, знакомыми с действующими нормами и правилами в сфере устройства аварийных осветительных систем. В большинстве случаев аварийные светильники на объектах устанавливаются со специальными источниками резервного питания, в роли которых могут выступать стандартные аккумуляторы. Если аварийное освещение устанавливается на объекте с первой категорией надежности электроснабжения, то в этом случае светильникам не требуется резервное питание.

Разработка и особенности схемы аварийного светильника

Необходимость в разработке схем управления светильниками аварийного освещения возникает достаточно часто, что может вызвать определенные сложности у малоопытных специалистов. К сожалению, сегодня достаточно сложно найти профессиональные рекомендации по выполнению таких работ. На самом деле схема подключения и управления светильниками может выполняться несколькими способами, на рисунке ниже представлен один из примеров схемы, разработанной профессиональными проектировщиками.

На представленной схеме отображается методика подключения одного аварийного светильника. В большинстве случаев на объекте требуется установка нескольких светильников такого типа, все они должны подключаться параллельно. Для большей наглядности на схеме отдельные электрические цепи изображены разными цветами.

Чтобы установить аварийный светильник по схеме, собственнику придется закупить два автомата отключения, реле, которое устанавливается на дин рейку в электрическом щитке, а также выключатель, клеммную коробку и сам светильник.

В нормальном режиме эксплуатации объекта контакты установленного реле будут разомкнутыми, то есть светильник в этом случае не будет работать. Если на объекте возникнет аварийная ситуация, установленное реле сработает, на светильник будет подано нужное напряжение, и он будет работать. При проектировании встроенных котельных также может потребоваться создание схем аварийного освещения. Чтобы включить аварийный светильник через ручное управление, достаточно будет переключить одноклавишный выключатель, установленный в соответствии с параметрами схемы. Узнать точную цену разработки проекта можно после расчета стоимости проектирования котельных или электрических систем.

В стандартном варианте подключения светильника от реле должно отходить три провода – P, N и PE. При подключении аварийного светильника необходимо использовать 4 кабеля. На клемме L2 должна всегда иметься фаза, а через клемму L1 будет осуществляться управление устройством.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Схема электрическая светодиодного аварийного светильника

Здравствуйте, дорогие читатели! В данной статье вы узнаете, что такое аварийное освещение. Разберём схемы с использованием, как отдельных, так и одного осветительных приборов для штатного и нештатного режимов. Любая система аварийного освещения включает в себя генератор электроэнергии или аккумуляторную батарею, само осветительное оборудование, а также дополнительные элементы. Автоматические переключатели соединяют две электросети – основная и аварийная. При этом для пользователей крайне важна автоматичность данных переключений, а также их своевременность.

Использование отдельных осветительных приборов для штатного и нештатного режимов

В большинстве случаев, системы применяются для обустройства нештатного освещения довольно низкой мощности. Эксплуатация отдельного осветительного оборудования во время нормальных условий и в случае непредвиденного сбоя в работе энергосети поможет улучшить уже имеющуюся конструкцию без серьезных ее нарушений.

Схема подключения аварийного освещения, в которой были использованы главный и дополнительный источник питания, а также раздельные оптические устройства для работы в штатном и аварийном режиме содержит следующие компоненты:

  • две лампочки, одна из них работает в нормальном режиме, вторая включается во время возникновения нештатной ситуации
  • аккумуляторная батарея для питания осветительного элемента при отключении электроэнергии
  • предохранительный блок
  • контакты реле
  • выпрямитель

В нормальном режиме работы основная лампочка соединяется с электросетью посредством определенного контакта реле. Аккумулятор подсоединяется к выпрямителю и находится в состоянии перманентной подзарядки.

Аварийное освещение, раздельные источники для основного и аварийного света

Во время отключения электроэнергии происходит автоматическое замыкание второго контакта реле, после чего энергия от аккумулятора подается на аварийный осветительный элемент. Данная схема светильника аварийного освещения предполагает прокладку двух сетей энергоподачи. Одна из них обеспечивает электричеством основной осветительный элемент, а вторая работает исключительно в нештатной ситуации. В качестве главного элемента можно использовать лампочки какого-либо вида. Для нештатного режима применяются лампочки накаливания гораздо меньшей выходной мощности, нежели основной элемент.

Использование одного осветительного элемента(лампочка накаливания) для штатного и нештатного режимов

Если для обустройства нештатного освещения были использованы исключительно лампочки накаливания, а при возникновении аварийной ситуации переход на нештатный режим работы осветительного оборудования должен пройти моментально без миганий ламп, принято использовать один осветительный элемент, который работает в разных режимах. Подобная система способна обеспечить переключение режимов работы светильников без мигания лампочек.

Электрическая схема аварийного освещения, которая использует только один осветительный элемент для обоих режимов работы, состоит из следующих элементов:

  • одна лампочка накаливания
  • два контакта реле
  • аккумулятор
  • выпрямитель
  • предохранитель

В данной системе лампочка накаливания подсоединена через два контакта реле к электросети.

Аварийное освещение, одна лампа накаливания для основного и аварийного освещения

Выпрямитель подсоединяется к источнику переменного тока, позволяя аккумулятору находиться в состоянии перманентной подзарядки. Во время непредвиденного отключения электроэнергии происходит размыкание контактов реле для нормального режима, в то время как замыкаются два других контакта. После этого электричество подается на осветительный элемент от аккумулятора. В данной схеме важно соблюсти равенство напряжения от батареи и электросети.

Главным преимуществом данной системы является отсутствие лишних осветительных элементов, а это значит, что переход от штатного режима до аварийного происходит без прерывания освещения. Именно поэтому данные системы используются в медицинских учреждениях.

Использование одного осветительного прибора (любой вид лампочек) для штатного и нештатного режимов

Данный тип системы нештатного освещения построен на принципе непрерывного питания осветительных элементов. В независимости от того, возникла ли аварийная ситуация, осветительное оборудование работает от переменного тока. Принципиальная схема аварийного освещения способна стабилизировать переменный ток в случае непредвиденных сбоев в работе энергосети.

Схема управление аварийным освещением, которая использует один осветительный прибор для всех режимов работы и осветительные элементы любого типа состоит из следующих компонентов:

  • лампочка накаливания для обоих режимов работы
  • два контакта реле
  • выпрямитель
  • инвертор
  • аккумулятор

Аварийное освещение, один источник света для нормального и аварийного режима

Данная система очень похожа на предыдущую, но все-таки отличается от нее наличием инвертора. Этот элемент превращает заряд аккумулятора в переменный ток. В случае возникновения нештатной ситуации осветительный элемент запитывается от сети через инвертор и выпрямитель. При помощи данной системы можно добиться незаметного перехода из нормального режима работы в аварийный.

Схема аварийного освещения с АВР

Независимый тип в этой большой группе образуют системы, которые дополнительно оснащаются прибором самостоятельного запуска резерва.

Модули аварийного освещения схемы, которая использует прибор самостоятельного запуска резерва, представлены здесь следующими компонентами:

  • первый ввод энергии
  • второй ввод
  • третий ввод
  • группа автоматических выключателей
  • четыре контакта реле
  • реле, контролирующее напряжение в электросети
  • две шины питания для разных режимов работы

Если электричество подается на первый ввод, то оно проходит через один контакт, один автоматический выключатель и через шину для нормального режима работы. Если произошел сбой в подаче электроэнергии на первый ввод, ранее используемый контакт размыкается, одновременно с этим замыкается контакт для аварийно работы, после чего электроэнергия поступает на потребители со второго ввода.

Если электроэнергия не поступает на оба первых ввода, система сигнализирует об этом и в автоматическом режиме запускается топливный генератор, после чего происходит замыкание третьего аварийного контакта. После чего электроэнергия поступает на третий ввод. В случае необходимости два реле стабилизируют напряжения на вводе и продолжают контролировать его.

Данные устройства не только оценивают значение напряжения, но и его динамику. То есть система контролирует скачки и провалы в поступлении электроэнергии. Благодаря этому можно не бояться пропаданий света или мигания ламп.

Аварийное освещение, схема аварийного освещения с АВР

Осветительный элемент подключается к шине для нормальной работы посредством автоматических защитных устройств, а к шине для нештатной ситуации через защитные устройства, в то время как сама шина подключает к первой посредством четвертого контакта реле.

Второй ввод электроэнергии может быть представлен отдельной фазой сети или просто независимой системой питания. Очень часто для таких целей используют инверторы, которые трансформируют заряд аккумулятора в переменный ток. Данные системы очень часто устанавливаются на стадионах и других местах скопления людей.

Основным плюсом данных систем является длительный срок эксплуатации осветительных элементов, поскольку они не подвержены разрушительному воздействию скачков напряжения, а также важна надежная резервация энергии.

Вывод

Вышеописанные системы нештатного освещения способны обеспечить на практике любой случай резервирования энергии. Также следует упомянуть о том, что необходимо позаботиться не только о нештатном освещении, но и подаче электроэнергии на технику, резкое прекращение работы которой может повлечь неприятные последствия.

Для корректного выбора, а также создания какой-либо схемы необходимо провести первичный анализ, в ходе которого выяснить необходимую мощность сети, условия использования светильников, а также время для резервирования. Очень важно учитывать еще методы установки линий электросети – воздушный или кабельный.

Кабельное подключение хорошо тем, что в этом случае практически исключены риски обрыва, в то время как воздушные подключения подвержены возникновению таких неприятностей. Очень часто воздушные провода обрываются во время спила деревьев, или же их цепляют слишком габаритные автомобили. Недостатком кабельного коммутирования является сложность ремонта.

В случае проведения каких-либо земляных работ существует риск повредить кабель. В таком случае крайне тяжело отыскать поломку и устранить ее.

Любая система нештатного освещения оснащается аккумуляторными батареями, а также преобразователями электрического тока. Как показывает практика, наиболее надежными на протяжении всего срока эксплуатации являются батареи, которые надежно герметизированы.

Любая система нештатного освещения обладает модульной структурой. Существует возможность монтировать ее на стены и на потолок, в некоторых случаях используются подвесные конструкции. В модулях находятся полупроводниковые инверторные компоненты, которые способны превратить до 90% заряда аккумуляторной батареи в переменный ток. Также благодаря модульной конструкции очень просто производить ремонт одного из элементов системы, а также быстро менять конфигурацию системы. Таким образом, система получается более надежной и долговечной.

Более дорогостоящие системы нештатного освещения могут дополнительно оснащаться сигнализирующим оборудованием, а также техникой для контроля основных функций. Данная техника в автоматическом режиме диагностирует состояние аккумуляторных батарей, а также работоспособность всей конструкции. Некоторые системы оснащаются даже устройствами для удаленного контроля.

Видео

СВЕТИЛЬНИК АВАРИЙНОГО ОСВЕЩЕНИЯ

Светильники аварийного освещения данной серии ЛБА применяются для временного местного освещения рабочей зоны, освещения путей эвакуации, коридоров, запасных дверей или просто как переносные светильники.

Данные светильники используются в качестве аварийных, при отсутствии стационарного аварийного освещения в квартире или любом другом помещении. Питание такого аварийного освещения берётся от встроенного свинцового герметичного аккумулятора на 6 В.

Корпус светильника выполнен из пластика, материал рассеивателя света – полистирол. Светильники комплектуются линейными люминесцентными лампами диаметром 26 мм и мощностью 20 ватт. Минимальная продолжительность аварийного освещения – 240 мин. Оснащены ЭПРА. Номинальное напряжение 230 В. Цветовая температура света 6400К. Имеется возможность автоматического или ручного включение света. Ручное управление будет только если выдернуть вилку из розетки, или нажать на кнопку (без фиксации) «тест», и если светильник включен в сеть, — он не включается.

Схема представляет собой обычный двухтактный блокинг генератор на транзисторах D882. На транзисторе С9012 собран ключ, в его коллекторной цепи стоит стабилитрон, его задача не допустить полного разряда, пока не заряжен конденсатор С2, запускается ключ на Q1, шунтирует резистор R4 на массу и через диод VD9 открывается транзистор Q2, питание поступает на преобразователь. А на стабилитроне сделана обратная связь, чтоб удерживать первый транзистор отрытым. Теперь при снижении напряжения, до 5,9..6,0 напряжения не хватает пробить стабилитрон — схема обесточивается. Подробнее о преобразователях для люминесцентных ламп читайте здесь. S1 — это выключатель имеющий две функции: включить сам процесс зарядки, или включить лампу, когда нет напряжения. А на диодах VD7, VD8 и транзисторе Q1 сделан детектор пропадания напряжения сети, схема заработает если катод диода VD9 будет относительно массы, а его подпирает напряжение через открытый диод VD7. Заряд,как в большинстве дешёвых китайских устройств, идёт напрямую с выпрямителя через резистор 2 Ома.

На плате установлен предохранитель на 2 А. Имеется так-же возможность кроме сетевого, питания и от автоаккумулятора на 12 В. Адаптер сети 220/7.5 В выполнен по бестрансформаторной схеме, как в зарядках мобильных телефонов.

Материал предоставил: -igRoman-. Вопросы и комментарии на ФОРУМ

В современном мире аварийные ситуации в электросетях приводят не только к неприятным для обычного человека последствиям, но и способны полностью остановить работу различных промышленных объектов, медицинских учреждений, правительственных зданий. Отсутствие нормального освещения в подземных тоннелях, клиниках или на производстве может повлечь за собой не только финансовые потери, но и человеческие. В данной статье мы расскажем, как работают аварийные светильники и как их правильно выбирать.

Что такое аварийное освещение

Во избежание настолько неприятного исхода на подобных объектах принято использовать аварийное освещение в дополнение к основному. Если по каким-то причинам главные источники света выходят из строя, включается аварийное освещение, благодаря которому можно организовать эвакуацию сотрудников и других лиц с объекта или завершить необходимые производственные процессы. Подобные устройства могут работать несколько часов подряд без источника питания.

Существует два вида аварийного освещения – информационное и запасное. Первое представлено осветительными приборами, при помощи которых указываются пути эвакуации для людей, освещаются особо опасные зоны, а также источниками света для недопущения возникновения паники. Второй тип освещения необходим для корректного завершения производственных процессов в случае непредвиденного отключения электроэнергии.

Светодиодные лампы аварийного освещения

Самым приемлемым вариантом на сегодняшний день являются светодиодные аварийные источники света. Современный рынок предлагает огромное количество подобных устройств, поэтому проблем с поиском не возникнет. Данные осветительные устройства стали настолько распространенными из-за своей экономичности и безопасности.

Конструкция аварийных светильников несколько отличается от устройства обычного источника света. В данных устройствах присутствует блок аккумуляторных батарей, а также специальный драйвер для запитки светодиодных ламп при аварийной ситуации от данных батарей. Во время первого подключения к электрической сети следует дать немного времени на подзарядку батарей в аварийном светильнике. Это время колеблется от пары часов до двух суток, но после полной зарядки устройства смогут работать около трех часов без электропитания. Этого времени хватит с лихвой, поскольку согласно нормам требуется не более 1 часа работы аварийного источника света для проведения эвакуации и завершения необходимых процессов.

Схема обустройства аварийного светодиодного освещения

Аккумуляторные батареи могут быть двух типов – литиевые и никель-металлгидридные. В разных моделях осветительных устройств используются различные батареи. В обоих случаях аккумуляторы прослужат довольно долго и обеспечат многоразовое включение аварийного освещения, однако они нуждаются в профилактических действиях. Перед началом эксплуатации осветительного устройства, а также ежегодно, необходимо тестировать его работоспособность и полностью сажать батарею.

Для проведения каких-либо электромонтажных работ необходимо знать как минимум цвет провода заземления. Возможно вас также заинтересует статья про автоматические выключатели. Помимо аварийного также необходимо установить и уличное освещение.

Профилактические действия должны проходить в следующем порядке:

  • первым делом потребуется отключить устройство от электросети для его перевода в аварийный режим работы;
  • затем нужно оставить осветительное устройство включенным на несколько часов, чтобы полностью разрядить аккумуляторную батарею;
  • после этого светильники нужно снова подключить к источнику питания и дать им зарядиться,если в процессе аккумуляторная батарея не выдержала необходимое количество времени, то она подлежит замене.

Из всего вышеперечисленного становится ясно, что подобное оптическое оборудование может функционировать в двух режимах – обыкновенном, как простая лампа, и аварийном. Существуют некоторые модели осветительных приборов, которые излучают свет различной интенсивности. К примеру, в обыкновенном режиме мощность лампочки составляет 20 Ватт, а при возникновении аварийной ситуации мощность снижается до 5 Ватт.

Конструкция светильника аварийного освещения

Независимо от конкретной модели устройства аварийные источники света включают в себя набор обычной электроники, как в простых лампах, аккумуляторную батарею, драйвер питания лампочек от батареи, а также драйвер заряда. Последний нужен для того, чтобы батарея заряжалась автоматически во время подключения к электросети, а также для своевременного включения аварийного осветительного оборудования в случае непредвиденных сбоев в работе электросети.

Как выбрать аварийный светильник

Теперь поговорим о том, какие светодиодные светильники выбрать для аварийного освещения. Этот вопрос действительно важен, поскольку современный рынок предлагает огромное количество различных моделей, которые отличаются друг от друга не только дизайном, но и техническими характеристиками. Для корректного выбора устройства нужно для начала определиться с задачами, которые возложены на него.

Как уже говорилось выше, существует две основные группы аварийных источников света, которые отличаются назначением. Одна группа светильников представлена светящимися табличками, которые несут информационную нагрузку (указатели путей эвакуации, таблички выхода, нумерация этажей и так далее). Вторая группа используется для общего освещения и для завершения важных производственных процессов в случае отключения электропитания.

Далее подобные осветительные устройства делятся на следующие типы:

  • постоянные;
  • непостоянные;
  • централизованные;
  • совмещенные.

Централизованные источники света отличаются от всех остальных особенностью подключения. Они запитываются от отдельного независимого источника, очень часто это топливные генераторы. Вторая крупная группа, в которую входят оставшиеся три типа осветительных устройств, имеют в своей конструкции аккумуляторные батареи, от которых они и питаются. При непредвиденном сбое в работе электросети централизованное аварийное освещение питается от топливного генератора, а остальные светильники автоматически переходят на питание от аккумуляторной батареи.

Система централизованного аварийного освещения

Теперь погорим о том, чем отличаются постоянные, непостоянные и совмещенные источники света.

Первый тип аварийных осветительных устройств отличается универсальностью. При нормальной подачи электроэнергии данные устройства питаются от сети, работая как обычная лампа, и параллельно заряжают свою аккумуляторную батарею в случае необходимости. При отключении электроэнергии светильник снижает мощность и переходит на питание от батареи.

Лампа постоянного аварийного освещения

Второй тип светильников функционирует исключительно в аварийном режиме. Срок работы таких устройств значительно дольше, чем у предыдущего вида, но и функций они выполняют меньше.

Совмещенные светильники объединили в себе экономичность непостоянных и универсальность постоянных аварийных источников света. В их конструкции присутствуют две лампочки, одна из которых работает в обычном режиме, а вторая при отключении электроэнергии.

Ниже приведены характеристики, на которые стоит обратить внимание при выборе подобных устройств:

  • время работы в режиме аварийного освещения, оно колеблется от одного до трех часов;
  • тип самой лампочки, это может быть светодиодное устройство, люминесцентная или простая лампочка накаливания;
  • степень защиты от внешних воздействий;

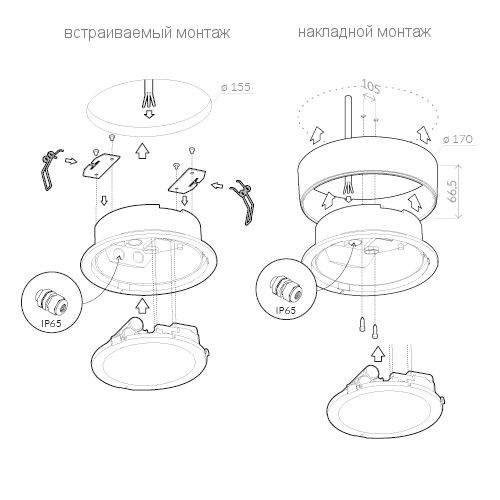

  • вид крепления, светильники могут устанавливаться на стену, потолок, или подвешиваться;
  • количество граней светильника, как правило, их бывает одна, две или четыре.

В большинстве случаев данных показателей достаточно для корректного выбора аварийного осветительного прибора. Также вы можете обратить внимание на материал изготовления корпуса, габариты устройства, интенсивность светового пучка. Для крупных объектов лучше приобретать устройства с возможностью группового управления.

Видео

«>

Аварийный светильник с аккумулятором светодиодный схема

Данное устройство аварийного освещения отличается от схожих своей простотой, что не мешает ему обладать множеством полезных характеристик:

  • Действительно яркое аварийное освещение из-за использования 12 белых светодиодов
  • Полностью автоматическое включение/выключение
  • Есть собственное зарядное устройство, которое автоматически остановит зарядку когда аккумулятор будет полностью заряжен.

Всю схему можно разделить на две части: устройство зарядки аккумулятора и устройство управления светодиодами. Зарядка основана на использовании ИС LM317, управлении светодиодами – на транзисторе BD140 (Т2). Для питания устройство сетевое напряжение понижается с помощью трансформатора. Таким образом, на выпрямительном мосту, состоящем из четырех диодов IN4007. Фильтрующий конденсатор (25 В / 1000 мкФ) убирает пульсации. Далее последовательность следующая : ИС LM317, диод IN4007(D5) и ограничивающий резистор R16 (16 Ом). Регулирую сопротивление потенциометра VR1 (2.2 кОм) можно регулировать ток зарядки. Останавливается зарядка автоматически благодаря диоду Зенера (см. схему). В осветительной части используются 10 мм белые светодиоды. Соединение – параллельное, с резистором 100 Ом при каждом светодиоде. Не вдаваясь в принцип работы, стоит лишь отметить что для транзистора Т2 ( BD140) необходимо использовать радиатор. Можно использовать и большое количество светодиодов, единственное ограничение – общее употребление не более 1.5 A.

Скачать схему можно и в формате PDF.

Перевод: Ale)(ander, по заказу РадиоЛоцман

Данное устройство аварийного освещения отличается от схожих своей простотой, что не мешает ему обладать множеством полезных характеристик:

  • Действительно яркое аварийное освещение из-за использования 12 белых светодиодов
  • Полностью автоматическое включение/выключение
  • Есть собственное зарядное устройство, которое автоматически остановит зарядку когда аккумулятор будет полностью заряжен.

Всю схему можно разделить на две части: устройство зарядки аккумулятора и устройство управления светодиодами. Зарядка основана на использовании ИС LM317, управлении светодиодами – на транзисторе BD140 (Т2). Для питания устройство сетевое напряжение понижается с помощью трансформатора. Таким образом, на выпрямительном мосту, состоящем из четырех диодов IN4007. Фильтрующий конденсатор (25 В / 1000 мкФ) убирает пульсации. Далее последовательность следующая : ИС LM317, диод IN4007(D5) и ограничивающий резистор R16 (16 Ом). Регулирую сопротивление потенциометра VR1 (2.2 кОм) можно регулировать ток зарядки. Останавливается зарядка автоматически благодаря диоду Зенера (см. схему). В осветительной части используются 10 мм белые светодиоды. Соединение – параллельное, с резистором 100 Ом при каждом светодиоде. Не вдаваясь в принцип работы, стоит лишь отметить что для транзистора Т2 ( BD140) необходимо использовать радиатор. Можно использовать и большое количество светодиодов, единственное ограничение – общее употребление не более 1.5 A.

Скачать схему можно и в формате PDF.

Перевод: Ale)(ander, по заказу РадиоЛоцман

Принесли светильник (рис.1), попросили посмотреть, можно ли что-нибудь сделать, чтобы заработал. Лампа в корпусе одна, на переключения выключателя не реагирует, при питании от сети тоже никакой реакции. Инструкции нет, схемы нет… Ладно, лезу в сеть искать хоть какую-то информацию… Ага, есть фото и описание – эта модель с тонкими люминесцентными лампами Т5 имеет маркировку 886, в паспорте к светильнику написано, что он предназначен для обеспечения эвакуационного и резервного освещения в случае прекращения подачи электроэнергии и способен поддерживать автономный режим от внутренней герметичной аккумуляторной батареи 6 В 1,6 А/ч (это почти цитата). Получается, что от сети 220 В он не работает, сеть только подзаряжает аккумулятор и, надо полагать, что если аккумулятор полностью разрядится, то никакого освещения не будет. Подключаю светильник к сети, оставляю на зарядке на вечер и ночь.


Рис.1

Утром следующего дня красный светодиод «CHARGE» («ЗАРЯД) на панели переключателя начал светиться. Но слабо – если не присматриваться, то почти и не заметно. Времени с начала зарядки прошло уже более 10 часов и он, теоретически, должен гореть намного ярче. Хотя, может быть, в светильнике есть какая-нибудь система отключения зарядного тока с индикацией – нет заряда, нет свечения. Пощёлкал переключателем влево, вправо, не горит. Отключаю от сети, щёлкаю – не горит.

Начинаю разбирать светильник. Сначала снимаю световой рассеиватель, чтобы осмотреть лампу. Нити накаливания целые, люминофор на обоих концах лампы имеет небольшие кольцевые потемнения (рис.2).


Рис.2

Ставлю рассеиватель на место, снимаю заднюю крышку (рис.3) и вынимаю «внутренности» (рис.4).


Рис.3


Рис.4

Всю разводку (рис.5) и все места пайки проводников к печатной плате зарисовываю (рис.6) и подписываю маркером прямо на плате – видно на рисунке 4.


Рис.5


Рис.6

Так как на плате стоит трансформатор с ферритовым сердечником, то схема, скорее всего, представляет собой преобразователь низковольтного постоянного напряжения в высоковольтное переменное. Никаких стартеров и дросселей в цепях питании ламп не видно, похоже, что лампы просто «поджигаются» при высоковольтном «пробое» газа.

На плате видны места вспучивания «зелёнки», но медная фольга под ней не деформированная, а это значит, что зелёный лак отвалился не от перегрева, а просто так. Видна свежая пайка как раз в местах подсоединения проводников, идущих к лампам, но, судя по отверстиям на плате, проводники были припаяны правильно. Так же заметен вздувшийся электролитический конденсатор (рис.7). Сразу меняю, номинала 220 мкФ/16 В не нашёл, поставил на 330 мкФ/25 В и к его выводам со стороны печати припаял керамический 0,1 мкФ. Конденсатор стоит около трансформатора и почти наверняка связан с импульсными токами (иначе бы не «вспух») и установка дополнительного керамического конденсатора, имеющего меньшее реактивное сопротивление для импульсных токов, облегчит ему работу в будущем.


Рис.7

Замер напряжения на клеммах аккумулятора не порадовал – потенциал был чуть менее 3 В. Отпаял аккумулятор, подключил проводники к лабораторному блоку питания с выставленным напряжением 6,5 В. Пощёлкал переключателем, никакой реакции. Включил осциллограф, потыкал щупом в разные места платы и, конечно же, на ножки низковольтных обмоток трансформатора – нигде никакой генерации нет. Значит, надо разбираться с целостностью деталей. Всё повыключал и отпаял от печатной платы все провода (рис.8 и рис.9) – они всё равно отвалятся при многократном переворачивании платы.


Рис.8


Рис.9

На рисунке 10 видна маркировка «MD886». Цифры совпадают с маркировкой светильника, буквы – нет. Ну, не важно.


Рис.10

Прозвонка тестером всех полупроводниковых деталей выявила «дохлый» транзистор (короткое замыкание между базой и коллектором). К транзистору прикручен радиатор и логично предположить, что он и есть силовой коммутирующий элемент в преобразователе (транзистор, а не радиатор). Маркировка не знакомая, но поисковики на запрос «транзистор 882» выдавали информацию по 2SD882. Ну, ладно, пусть будет так.

Дома такого транзистора не нашёл, почитал даташиты и поставил наш родной, советский КТ972 (рис.11). Понимаю, что замена не совсем равноценная (наш – составной), тем не менее, схема после возвращения всех проводов на место, заработала. Лампа засветилась, но не очень ярко. Хотя, может быть, так и должна светить 6-ти ваттная люминесцентная трубка при таком способе её зажигании. Изменение напряжения питания в пределах от 7 В до 5 В на яркость особого влияния не оказывало, но, наверное, менялась частота преобразователя, так как появлялся негромкий свист в трансформаторе. Транзистор тёплый, но не горячий.


Рис.11

Пока прозванивал детали «на целостность», попутно срисовывал их соединение (рис.12). Потом перерисовал всё это в нормальном «читабельном» виде и получилась схема (рис.13) (указанные напряжения измерены и проставлены во время очередной зарядки аккумулятора уже после ремонта светильника).


Рис.12


Рис.13

Схему можно условно разделить на две части – одна, высоковольтная, отвечает за заряд аккумулятора при подключении светильника к сети 220 В, другая – преобразовательная, питается только от аккумулятора и работает только тогда, когда на светильник не подаётся 220 В.

На рисунке 13 видно, что переменное сетевое напряжение проходит через токоограничительный конденсатор С1 и поступает на диодный выпрямительный мост VD1…VD4. Пульсации выпрямленного напряжения сглаживаются конденсатором С2. Уровень этого напряжения в основном зависит от того, насколько заряжена аккумуляторная батарея Bat1. Так как её зарядный ток проходит через диод VD6, то после того, как суммарное напряжение на Bat1 и на диоде VD6 приблизится к порогу открывания стабилитрона VD5, токи начнут перераспределяться – зарядный будет уменьшаться, а ток через стабилитрон – увеличиваться. Так происходит защита от перезаряда аккумулятора. К цепям с выпрямленным напряжением подключены ещё индикатор режима «CHARGE» («ЗАРЯД) на светодиоде HL1 (с токоограничительным резистором R3) и резисторный делитель R5R6, напряжение с которого поступает на базу транзистора VT1 тем самым «открывая» его. Открытый транзистор VT1 в свою очередь «запирает» транзистор VT2, «закорачивая» собой база-эмиттерный переход VT2, тем самым запрещая работу блокинг-генератора преобразователя. Если же напряжение в сети 220 В пропадёт, то конденсатор С2 разрядится, транзистор VT1 «закроется», преобразователь заработает, на высоковольной обмотке трансформатора Tr1 появится напряжение и лампы начнут светиться. Конечно, это произойдёт, если движковый переключатель S2 (2 направления, 3 положения) будет находиться в одном из крайних положений, т.е. в нормальном рабочем дежурном режиме. Для проверки работоспособности светильника подключенного к сети в схеме имеется кнопка S1 – нажатие на неё принудительно «закрывает» транзистор VT1 и запускает преобразователь.

По остальным элементам схемы. Резистор R1 разряжает через себя конденсатор С1 после отключения светильника от сети 220 В. R2 – токоограничительный для стабилитрона VD5. Маркировки на стабилитроне не было, но он, скорее всего, в данной схеме должен быть с большой рассеиваемой мощностью, например, 5 Вт. Цепочка из резистора R4 и светодиода HL2 «BATTERY» – индикация наличия напряжения питания преобразователя – включается при любом крайнем положении переключателя S2. Этот же переключатель выбирает режим зажигания одной или двух ламп и в случае работы с двумя лампами увеличивает базовый ток транзистора VT2, подключая резистор R7 параллельно резистору R8. Ток импульсов, приходящих на базу VT2 с обмотки трансформатора Tr1 ограничивается резистором R9. Ёмкостью конденсатора С4 выбирается рабочая частота преобразователя – при работе с одной лампой (после установки транзистора КТ972) лучше оказалось увеличить ёмкость С4 в полтора раза – уменьшился потребляемый от аккумулятора ток и одновременно увеличилась яркость свечения лампы). Конденсатор С5 нужен для работы блокинг-генератора (если можно так сказать, то стоит для «закорачивания» на «минус» импульсов на верхнем выводе базовой обмотки Tr1 и, соответственно, получения на базе VT2 импульсов оптимальных по уровню).

Пока нет нового нормального аккумулятора, можно «посмотреть» старый – понятно, что он не держит ёмкость, но нужно оценить степень его неработоспособности и попытаться «привести в чувства» несколькими последовательными циклами заряда и разряда.

Аккумулятор имеет размеры 100х70х47 мм и не имеет никакой маркировки, кроме букв и цифр на верхней крышке (рис.14). Поисковики говорят, что он скорее всего свинцово-кислотный, герметичный, необслуживаемый, с ёмкостью 4,5 А/ч (а в паспорте к светильнику говорится, что применяется аккумулятор ёмкостью 1,6 А/ч).


Рис.14

На рисунке 14 видно, что кто-то уже пытался поддеть крышечку, закрывающую доступ к внутренностям – процарапаны две щели. Вставляю тонкую широкую текстолитовую отвёртку в ту щель, что с правого края и с некоторым усилием вынимаю крышку (рис.15). Видны три резиновых герметизирующих колпачка, надетых на горлышки банок. А раз их три, то, надо полагать, каждая банка рассчитана на напряжение 2 В.


Рис.15

Пинцетом снимаю колпачки (рис.16).


Рис.16

Затем щуп положительного вывода вольтметра подключаю к плюсовой клемме аккумулятора, а «крокодилом» на минусовом щупе зажимаю медицинскую иглу. Осторожно, без усилий, опускаю иглу в банку и касаюсь её внутренностей в разных местах (рис.17). Задача – коснуться твёрдых токопроводящих поверхностей. Максимальное напряжение, которое показал тестер, было около 0,5 В. Затем при помощи второй иглы так же проверяю вторую банку (рис.18) – тестер также показывает 0,5 В.


Рис.17


Рис.18

И только при проверке третьей банки, наконец-то, появилось нормальное напряжение в 2 В. Итого, в сумме и получаются те самые 3 В, что были измерены на этапе осмотра внутренностей светильника.

Для «побаночного» заряда аккумулятора была собрана схема по рисунку 19. Здесь амперметр показывает протекающий в цепи ток (с учётом тока через лампочку La1), вольтметр – напряжение на заряжаемой банке. На блоке питания выставлялось такое напряжение, чтобы в начале заряда ток через банку не превышал 150 мА. Напряжение на банке контролировалось мультиметром ВР-11А. При достижении значения 2,3 В переключатель S1 размыкался, заряд прекращалась и начинался разряд до напряжения 1,8 В. Всего было проведено четыре таких цикла и после этого аккумулятор был заряжен «целиком». Светильник на нём проработал чуть более пяти минут – время, конечно, не впечатляющее, но, учитывая, что до этого аккумулятор совсем не работал, то результат тренировки виден. На рисунке 20 показано измерение напряжения на клеммах после очередного заряда.


Рис.19


Рис.20

После нескольких включений светильника и зарядки, лампа начала «расходиться» и светить всё ярче и ярче (рис.21). Ток потребления от аккумулятора не контролировал, но судя по тому, что транзистор греется так же, как и грелся, ток если и повысился, то на транзисторе это не сказывается – наверное, это правильно и хорошо.


Рис.21

На рисунке 22 – индикация при заряде в положении переключателя «OFF» (Выкл.), на рисунке 23 – в положении переключателя «Одна лампа». При отключении светильника от сети начинает светиться одна трубка и остаётся гореть только зелёный светодиод «BATTERY» (рис.24).


Рис.22


Рис.23


Рис.24

Понятно, что описанный случай ремонта можно отнести к «дилетантскому», но, как оказалось, электрическая схема достаточно простая и понятная, деталей мало, самое сложное, что может быть – это ремонт трансформатора. Хотя, наверное, тоже не проблема – выпаять, разобрать сердечник, предварительно нагрев его, посчитать витки и запомнить направление намотки, намотать новые, собрать всё и впаять.

Аварийное освещение – просто о сложном. Часть II. Технические решения на рынке

Сен 26 • L[PRO]SPECTU, Новости, Особенное • 2420 Просмотров •

Загрузка…

Цикл статей, посвященных аварийному освещению.
– Часть I. Определения, нормативка
– Часть II. Технические решения на рынке
– Часть III. Интегрированные БАПы
– Ni-Cd vs. Li-Ion: противостояние или разумная альтернатива?



В первой части статьи мы обсудили аварийное освещение в общем смысле этого слова, основные термины и нормативные тонкости. Сегодня мы рассмотрим технические решения, которые применяются в аварийном освещении.



Алексей Лобановский, руководитель направления проектных продаж ООО «Трион»

Существует два основных технических решения в аварийном освещении — автономные системы аварийного освещения (АСАО) и централизованные системы аварийного освещения (ЦСАО). Рассмотрим каждую из них по порядку.



Автономные системы аварийного освещения

К АСАО относятся блоки аварийного питания (БАП), которые встраиваются непосредственно в светильник рабочего освещения, а также специальные светильники аварийного освещения. В первом случае светильники выглядит также, как и обычный светильник рабочего освещения и даже работает так же, как обычный. Его задача – включить аварийное освещение в экстренной ситуации и эту функцию ему обеспечивает БАП. Существуют различные схемы подключения БАП в светильнике. Например, такая:

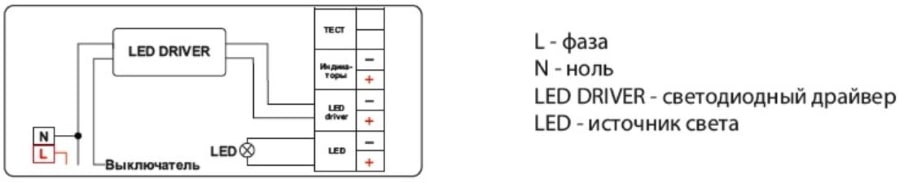

Пример исполнения драйвера автономной системы аварийного освещения



Специальные светильники АО отличаются от рабочих светильников с БАП тем, что они, как правило, не участвуют в рабочем освещении и включаются только в аварийной ситуации. Чаще всего они всю свою жизнь так ни разу и не включатся, за исключением редких визитов пожарного инспектора.

Также к специальным светильникам относятся светильники, укомплектованные указателем направления эвакуации.

Централизованные системы аварийного освещения

Суть ЦСАО — берутся все аккумуляторы всех аварийных светильников, выбрасываются, устанавливается один большой аккумулятор в электрощитовой и от него уже делается разводка по всем аварийным светильникам. Технически такое решение дает намного больше возможностей, нежели автономное. Например, такие системы идеально подходят для помещений с высокими потолками, где необходимо использовать мощные светильники и, соответственно, мощные БАПы, чтобы в аварийном режиме было достаточно светового пока для выполнения норм освещенности.

Самый мощный блок аварийного питания, который сейчас существует на рынке — 300 Вт. Но это из серии «вот, посмотрите, мы сделали, он есть, но мы его ни разу никуда не поставляли». Также не стоит забывать, что большая высота подвеса, это, как правило, жесткий индастриал. А там либо очень жарко летом, либо очень холодно зимой (например, в некоторых типах складских комплексов), что не самым благотворным образом сказывается на сроке жизни аккумуляторных батарей.

Но у централизованной системы есть и два жирных минуса. Во-первых, если центральный питающий кабель каким-либо образом будет поврежден, то аварийное освещение просто не включится. А во-вторых, конечно же, цена. На небольших объектах устанавливать большой громоздкий шкаф просто нерентабельно. Поэтому центральные аккумуляторные установки ставятся только на объектах внушительной площади, где очень много светильников, где большая нагрузка.

Ну и, естественно, все упирается в техническую грамотность обслуживающих специалистов, т.к. многие считают, что центральные аккумуляторные установки — это очень сложно, слишком муторно, «мы не хотим этим управлять», «поставьте нам пожалуйста светильники с БАПами». Ну и вишенка на тортике — по нормам аккумуляторная батарея в центральной аккумуляторной установке должна иметь 10-летний срок службы, а не 4-летний, как в случае с автономными системами на интегрированных в светильник БАП.

Выбор технического решения зависит от многих критериев – бюджет, решаемые задачи, наличие на объекте собственной службы эксплуатации и т.д. Оба вида решений имеют свои плюсы и минусы, которые часто вскрываются только в процессе обслуживания. Вот почему важно обращаться к профессионалам рынка, чтобы обезопасить себя от ненужных затрат в будущем.



Компания «Трион» была создана на базе крупнейших научно-технических исследовательских центров Сибири с целью комплексного решения задач по разработке, производству и внедрению светотехнических, электротехнических и конструктивных решений для изготовления энергоэффективного светодиодного освещения.



trion ledаварийное освещениеАварийный светильниктрион

Похожие Записи

« Новые ультрадешевые групповые линзы STRADELLA-16-HB-M2 от LEDIL Двухдневный интенсив DIALux evo, 9-10 ноября 2019, Санкт-Петербург »

10 Схемы автоматического аварийного освещения

В статье описаны 10 простых схем автоматического аварийного освещения с использованием светодиодов высокой яркости. Эту схему можно использовать при сбоях в подаче электроэнергии и вне помещений, где любой другой источник питания может быть недоступен.

Что такое аварийная лампа

Аварийное освещение представляет собой цепь, которая автоматически включает лампу с батарейным питанием, как только входная сеть переменного тока становится недоступной или при сбое или перебоях в подаче электроэнергии.

Предотвращает попадание пользователя в неудобную ситуацию из-за внезапной темноты и помогает пользователю получить доступ к мгновенному дежурному аварийному освещению.

В обсуждаемых схемах вместо ламп накаливания используются светодиоды, что делает устройство очень энергоэффективным и ярким благодаря своей светоотдаче.

Кроме того, в схеме используется очень инновационная концепция, специально разработанная мной, которая еще больше повышает экономичность устройства.

Давайте познакомимся с концепцией и схемой более подробно:

ПРЕДУПРЕЖДЕНИЕ. МНОГИЕ ИЗ ПРЕДСТАВЛЕННЫХ НИЖЕ ЦЕПЕЙ НЕ ИЗОЛИРОВАНЫ ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ ОЧЕНЬ ОПАСНЫ В ПОЛОЖЕНИИ ПОД НАПРЯЖЕНИЕМ В НЕКРЫТОМ ПОЛОЖЕНИИ.

Теория автоматического аварийного освещения

Как следует из названия, это система, которая автоматически включает лампу при сбое в сети переменного тока и выключает ее при восстановлении сетевого питания.

Аварийное освещение может иметь решающее значение в местах с частыми перебоями в подаче электроэнергии, так как оно может предотвратить попадание пользователя в неудобную ситуацию при внезапном отключении сетевого питания. Это позволяет пользователю продолжить текущую задачу или получить доступ к лучшей альтернативе, такой как включение генератора или инвертора, до восстановления сетевого питания..

1) Использование одного PNP-транзистора

Концепция: Мы знаем, что светодиодам требуется определенное фиксированное падение напряжения в прямом направлении, чтобы загореться, и именно при этом номинальном значении светодиод работает лучше всего, то есть при напряжении, близком к его прямому падению. Падение напряжения способствует наиболее эффективной работе устройства.

При увеличении этого напряжения светодиод начинает потреблять больше тока, а рассеивая дополнительный ток, нагреваясь сам, а также через резистор, который также нагревается в процессе ограничения дополнительного тока.

Если бы мы могли поддерживать напряжение вокруг светодиода близкое к его номинальному прямому напряжению, мы могли бы использовать его более эффективно.

Именно это я и пытался исправить в схеме. Поскольку здесь используется батарея на 6 вольт, это означает, что этот источник немного выше, чем прямое напряжение используемых здесь светодиодов, которое составляет 3,5 вольта.

Дополнительное повышение напряжения на 2,5 В может привести к значительному рассеянию и потере мощности из-за выделения тепла.

Поэтому я использовал несколько диодов последовательно с источником питания и убедился, что первоначально, когда батарея полностью заряжена; три диода эффективно переключаются, чтобы отбросить лишние 2.5 вольт на белых светодиодах (поскольку на каждом диоде падает 0,6 вольта).

Теперь, когда напряжение батареи падает, ряды диодов сокращаются до двух, а затем до одного, чтобы гарантировать, что только желаемое количество напряжения достигает группы светодиодов.

Таким образом, предлагаемая схема простой аварийной лампы становится высокоэффективной с точки зрения потребляемого тока и обеспечивает резервирование в течение гораздо более длительного периода времени, чем при обычных соединениях

Однако вы можете удалить эти диоды, если вы не хотите включать их.

Принципиальная схема

Как работает схема аварийного освещения с белым светодиодом

Ссылаясь на принципиальную схему, мы видим, что схема на самом деле очень проста для понимания, давайте оценим ее по следующим пунктам:

Трансформатор, мост и конденсатор образуют стандартный источник питания для схемы. Схема в основном состоит из одного PNP-транзистора, который здесь используется в качестве переключателя.

Мы знаем, что устройства PNP относятся к положительным потенциалам и действуют на них как земля.Таким образом, подключение положительного источника питания к базе устройства PNP будет означать заземление его базы.

Здесь, пока сетевое питание включено, плюс от источника питания достигает базы транзистора, оставляя его выключенным.

Следовательно, напряжение от батареи не может достичь блока светодиодов, оставляя его выключенным. При этом аккумулятор заряжается от напряжения сети и заряжается через систему подзарядки.

Однако, как только пропадает сетевое питание, плюс на базе транзистора исчезает, и он смещается в прямом направлении через резистор 10К.

Транзистор включается, мгновенно зажигая светодиоды. Изначально все диоды включены в цепь напряжения и постепенно отключаются один за другим по мере того, как светодиод становится тусклее.

ЕСТЬ СОМНЕНИЯ? НЕ СМОТРИТЕ КОММЕНТАРИЙ И ВЗАИМОДЕЙСТВУЙТЕ.

Список запчастей

  • R1 = 10K,
  • R2 = 470 Ом
  • R2 = 470 Ом
  • C1 = 100UF / 25V,
  • мостовых диодов и D1, D2 = 1N4007,
  • D3 — D5 = 1N5408,
  • T1 = BD140
  • Tr1 = 0–6 В, 500 мА,
  • Светодиоды = белые, высокоэффективные, 5 мм,
  • S1 = переключатель с тремя переключающими контактами.Использование бестрансформаторного источника питания

Представленная выше конструкция также может быть выполнена с использованием бестрансформаторного источника питания, как показано ниже:

Здесь мы обсудим, как можно построить аварийную лампу без трансформатора, используя несколько светодиодов и несколько обычных компонентов.

Основные характеристики предлагаемой схемы автоматического бестрансформаторного аварийного освещения, хотя она очень идентична более ранним конструкциям, отсутствие трансформатора делает конструкцию очень удобной.
Потому что теперь схема становится очень компактной, недорогой и простой в сборке.

Тем не менее, цепь, полностью и напрямую связанная с сетью переменного тока, чрезвычайно опасна при прикосновении в открытом положении, поэтому очевидно, что конструктор применяет все необходимые меры безопасности при ее изготовлении.

Описание схемы

Возвращаясь к идее схемы, транзистор T1, являющийся PNP-транзистором, имеет тенденцию оставаться в выключенном состоянии, пока сеть переменного тока присутствует на его базовом эмиттере.

Фактически здесь трансформатор заменен конфигурацией, состоящей из C1, R1, Z1, D1 и C2.
Вышеупомянутые детали представляют собой симпатичный компактный бестрансформаторный источник питания, способный удерживать транзистор в выключенном состоянии при наличии сети, а также непрерывно подзаряжать соответствующую батарею.

Транзистор возвращается в состояние смещения с помощью резистора R2 в момент сбоя питания переменного тока.

Теперь питание батареи проходит через Т1 и зажигает подключенные светодиоды.

На схеме показана батарея на 9 вольт, однако может быть также встроена батарея на 6 вольт, но тогда D3 и D4 должны быть полностью сняты со своих мест и заменены проволочной связью, чтобы питание батареи могло течь напрямую через транзистор и светодиоды.

Автоматическая схема аварийного света диаграмма

видеоклип:

Список запчастей
  • R1 = 1 м,
  • R2 = 10K,
  • R3 = 50 Ом 1/2 Вт,
  • C1 = 1UF / 400V PPC,
  • C2 = 470UF / 25V,
  • D1, D2 = 1N4007,
  • D3, D4 = 1N5402,
  • Z1 = 12 V / 1WATT,
  • T1 = BD140,
  • светодиодов, Белый, высокая эффективность, 5 мм

планка PCB для приведенной выше цепи (вид сбоку, фактический размер)

Pats List

  • R1 = 1 м
  • R2 = 10 Ом 1 ватт
  • R3 = 1K
  • R4 = 33 Ом 1 Вт
  • D1—D5 = 1N4007
  • T1 = 8550
  • C1 = 474/400 В PPC
  • C2 = 10 мкФ/25 В
  • Z1 = 4,.7 В
  • Светодиоды = 20 мА/5 мм
  • MOV = любой стандарт для приложения 220 В

2) Автоматическая аварийная лампа с защитой от перенапряжения

входной конденсатор. Напряжение этих 7 диодов падает примерно до 4,9 В и, таким образом, обеспечивает идеально стабилизированный и защищенный от перенапряжения выходной сигнал для зарядки подключенной батареи.

Аварийная лампа с автоматической активацией LDR «день-ночь»

В ответ на предложение одного из наших заядлых читателей приведенная выше схема автоматического светодиодного аварийного освещения была изменена и улучшена за счет второго транзисторного каскада, включающего систему запуска LDR.

Этап делает действие аварийного освещения неэффективным в дневное время, когда доступно достаточное окружающее освещение, что позволяет экономить драгоценный заряд батареи, избегая ненужного переключения устройства.

Модификации схемы для работы 150 светодиодов по запросу SATY:

Перечень деталей для схемы аварийного освещения на 150 светодиодов

R1 = 220 Ом, 1/2 Вт 1/4 Вт,
C1 = 100 мкФ/25 В,
D1,2,3,4,6,7,8 = 1N5408,
D5 = 1N4007
T1 = AD149, TIP127, TIP2955, TIP32 или аналогичный,
Трансформатор = 0 -6 В, 500 мА

3) Цепь автоматической аварийной лампы с отсечкой батареи при низком заряде

Следующая схема показывает, как в описанную выше конструкцию можно включить схему отключения при низком напряжении для предотвращения чрезмерной разрядки батареи.4) Цепь питания с аварийным освещением необходимая мощность постоянного тока через D1.

Теперь, в момент пропадания сети переменного тока, аккумулятор мгновенно включается и компенсирует выходной сбой своим питанием через D2.

При наличии входной сети выпрямленный постоянный ток проходит через R1 и заряжает аккумулятор желаемым выходным током, а также D1 переводит трансформатор постоянного тока на выход для одновременного удержания нагрузки включенной.

D2 остается смещенным в обратном направлении и не может проводить ток из-за более высокого положительного потенциала, создаваемого на катоде D1.

Однако при сбое сети переменного тока катодный потенциал D1 становится ниже, и поэтому D2 начинает проводить ток и обеспечивает мгновенную подачу постоянного тока батареи на нагрузку без каких-либо перерывов.

Перечень деталей для резервной цепи аварийного освещения

Все диоды = 1N5402 для аккумуляторов емкостью до 20 Ач, 1N4007, два параллельно для аккумуляторов 10-20 Ач и 1N4007 для менее 10 Ач.

R1 = Зарядное напряжение — Напряжение батареи / зарядный ток

Ток трансформатора/зарядный ток = 1/10 * Ач батареи

C1 = 100 мкФ/25

Транзисторы NPN, как показано здесь:

6) Аварийная лампа с использованием реле

Эта 6-я простая схема аварийного освещения с переключением светодиодного реле с использованием резервной батареи, которая заряжается при наличии сети и переключается в режим светодиод/батарея, как только происходит сбой сети. .Идея была предложена одним из участников этого блога.

Цели и требования к схеме

В следующем обсуждении поясняются детали применения предлагаемой схемы аварийной лампы переключения светодиодного реле
Я пытаюсь сделать очень простую схему переключения… где я использую трансформатор 12-0-12 для зарядки мотоциклетного аккумулятора 12 В от сети.

При отключении сети батарея будет питать светодиод мощностью 10 Вт. Но проблема в том, что реле не выключается при отключении сети.

Любые идеи. Хотите, чтобы это было действительно просто .. Реле 12 В постоянного тока / крышка 2200 мкФ-50 В на трансформаторе.

Мой ответ:

Привет, убедитесь, что катушка реле подключена к выпрямленному постоянному току от трансформатора 12-0-12. Контакты реле должны быть соединены только с батареей и светодиодом.

Обратная связь:

Прежде всего спасибо за ответ.

1. Да, катушка реле подключена к выпрямленному постоянному току.

2. Если я подключу контакты реле только к аккумулятору / светодиоду, то как аккумулятор будет заряжаться при включении сети?
Если я ничего не упустил..

Конструкция

Приведенная выше схема не требует пояснений и показывает конфигурацию для реализации простой схемы аварийной лампы переключения светодиодного реле.

Использование реле и без трансформатора

Это новая запись , которая показывает, как можно использовать одно реле для создания аварийной лампы с зарядным устройством.

Реле может быть любым обычным реле 400 Ом 12В.

При наличии сети переменного тока реле питается от выпрямленного емкостного источника питания, который соединяет контакты реле с его замыкающим контактом. Аккумулятор теперь заряжается через этот контакт через резистор 100 Ом. Стабилитрон 4 В гарантирует, что ячейка 3,7 никогда не достигнет ситуации перезарядки.

При сбое сети переменного тока реле деактивируется, и его контакты замыкаются на Н/З клеммах. Клеммы N / C теперь соединяют светодиоды с батареей, мгновенно освещая ее через резистор 100 Ом.

Если у вас есть какие-либо конкретные вопросы, задавайте их в поле для комментариев.

7) Простая схема аварийной лампы с использованием светодиодов мощностью 1 Вт

Здесь мы изучаем простую схему аварийной лампы мощностью 1 Вт с использованием литий-ионной батареи. Дизайн заказал один из активных читателей этого блога, г-н Харун Хуршид.

Технические характеристики

Можете ли вы помочь мне разработать схему для зарядки аккумулятора Nokia
3,7 В с использованием обычной схемы зарядного устройства для мобильных телефонов Nokia и использовать этот аккумулятор для освещения светодиодов мощностью 1 Вт, подключенных параллельно, должен быть световой индикатор, а также автоматический Включение системы в случае сбоя питания, пожалуйста, примите во внимание мою идею и дизайн. легко построить с помощью приведенной ниже схемы:

Добавление управления током для светодиода

Rx = 0.7 / 0,3 = 2,3 Ом 1/4 Вт

Напряжение от источника питания зарядного устройства сотового телефона снижается примерно до 3,9 В за счет добавления диодов на положительном пути питания. Это должно быть подтверждено цифровым мультиметром перед подключением ячейки.

Напряжение должно быть ограничено примерно 4 В, чтобы ячейка никогда не превышала предел перезарядки.

Хотя указанное выше напряжение не позволит аккумулятору полностью и оптимально зарядиться, оно гарантирует, что аккумулятор не будет поврежден из-за перезарядки.

PNP-транзистор находится под обратным смещением до тех пор, пока сеть переменного тока остается активной, в то время как литий-ионный элемент заряжается постепенно.

В случае пропадания сети переменного тока транзистор включается с помощью резистора 1K и мгновенно зажигает светодиод мощностью 1 Вт, подключенный между его коллектором и землей.

Описанная выше конструкция может быть реализована и с использованием бестрансформаторной схемы питания. Ознакомимся с полной конструкцией:

Перед тем, как перейти к деталям схемы, следует отметить, что предложенная ниже конструкция не изолирована от сети и поэтому прикасаться к ней крайне опасно, и практически не проверена.Создавайте его только в том случае, если вы лично уверены в дизайне.

Двигаясь дальше, приведенная схема светодиодного аварийного освещения мощностью 1 Вт с использованием литий-ионного элемента выглядит довольно простой конструкцией. Давайте изучим работу со следующими пунктами.

По сути, это регулируемая бестрансформаторная схема источника питания, которую также можно использовать в качестве схемы драйвера светодиода мощностью 1 Вт.

Настоящая конструкция, возможно, становится очень надежной благодаря тому факту, что здесь эффективно устраняются опасности, обычно связанные с бестрансформаторными источниками питания.

Конденсатор емкостью 2 мкФ вместе с 4 диодами in4007 образуют стандартный каскад емкостного источника питания, работающий от сети.

Добавление эмиттерного повторителя для регулирования напряжения

Предыдущий каскад, состоящий из каскада эмиттерного повторителя и связанных с ним пассивных частей, образует стандартный регулируемый стабилитрон.

Основная функция этой сети эмиттерных повторителей состоит в том, чтобы ограничить доступное напряжение точными уровнями, заданными предустановкой.

Здесь должно быть установлено около 4.5В, которое становится зарядным напряжением для литий-ионного элемента. Конечное напряжение, которое достигает элемента, составляет около 3,9 В из-за наличия последовательного диода 1N4007.

Транзистор 8550 действует как переключатель, который активируется только при отсутствии питания через емкостной каскад, т. е. при отсутствии сети переменного тока.

При наличии сетевого питания транзистор находится под смещением в обратном направлении за счет прямого плюса от мостовой схемы к базе транзистора.

Поскольку напряжение зарядки ограничено на уровне 3.9В удерживает аккумулятор чуть ниже предела полного заряда, поэтому опасность перезарядки никогда не достигается.

При отсутствии сетевого питания транзистор проводит и соединяет напряжение элемента с подключенным светодиодом мощностью 1 Вт через коллектор и землю транзистора, светодиод мощностью 1 Вт ярко светится…. при восстановлении сетевого питания светодиод переключается ВЫКЛ немедленно.

Если у вас есть дополнительные сомнения или вопросы относительно приведенной выше схемы светодиодной аварийной лампы мощностью 1 Вт с использованием литий-ионной батареи, не стесняйтесь оставлять их в комментариях.

8) Автоматическая схема светодиодного аварийного освещения мощностью от 10 Вт до 1000 Вт

Следующая 8-я концепция объясняет очень простую, но выдающуюся автоматическую схему аварийного освещения мощностью от 10 Вт до 1000 Вт. Схема также включает в себя функцию автоматического отключения батареи при перенапряжении и низком напряжении.

Функционирование всей схемы можно понять по следующим пунктам:

Работа схемы

На приведенной ниже принципиальной схеме трансформатор, мост и соответствующий конденсатор 100 мкФ/25 В образуют стандартную цепь питания переменного тока в постоянный.

Нижнее реле SPDT напрямую связано с вышеуказанным выходом источника питания, так что оно остается активным, когда сеть подключена к цепи.

В описанной выше ситуации замыкающие контакты реле остаются подключенными, что приводит к отключению светодиода (поскольку он соединен с размыкающим контактом реле).

Обеспечивает переключение светодиодов, чтобы светодиоды включались только при отсутствии сетевого питания.

Однако плюс от аккумулятора не связан напрямую с модулем светодиодов, а поступает через замыкающие контакты другого реле (верхнее реле).

Это реле интегрировано с цепью датчика высокого/низкого напряжения, предназначенной для определения состояния напряжения аккумуляторной батареи.

Предположим, что аккумулятор находится в разряженном состоянии, при включении сети реле остается деактивированным, так что выпрямленный постоянный ток может достигать аккумулятора через замыкающие контакты верхнего реле, инициируя процесс зарядки подключенного аккумулятора.

Когда напряжение батареи достигает потенциала «полного заряда», в соответствии с настройкой предустановки 10 K, реле срабатывает и соединяется с батареей через свои замыкающие контакты.

Теперь в описанной выше ситуации при сбое сети светодиодный модуль может получить питание через реле, расположенное выше, и замыкающие контакты нижнего реле и загореться.

Поскольку используются реле, мощность управления становится достаточно высокой. Таким образом, схема способна поддерживать мощность более 1000 ватт (лампа) при условии, что контакты реле рассчитаны на предпочтительную нагрузку.

Окончательную схему с добавленной функцией можно увидеть ниже:

Схема нарисована Mr.Шрирам к.п., для получения подробной информации, пожалуйста, ознакомьтесь с обсуждением комментариев между г-ном Шрирамом и мной.

9) Схема аварийного освещения с использованием лампы фонарика

В этой 9 идее мы обсудим создание простой аварийной лампы с использованием лампы фонарика 3В/6В.

Несмотря на то, что сегодня в мире светодиоды, обычная лампочка фонарика также может считаться полезным кандидатом на излучание света, особенно потому, что ее намного сложнее настроить, чем светодиод.

Показанная принципиальная схема достаточно проста для понимания, в качестве первичного коммутационного устройства используется PNP-транзистор.

Прямой источник питания обеспечивает питание цепи при наличии сети.

Работа схемы

Пока присутствует питание, транзистор T1 остается смещенным положительно и поэтому остается выключенным.

Предотвращает попадание энергии батареи в лампу и держит ее в выключенном состоянии.

Энергия сети также используется для зарядки соответствующей батареи через диод D2 и токоограничивающий резистор R1.

Однако в момент сбоя сети переменного тока T1 мгновенно смещается в прямом направлении, он проводит и позволяет энергии батареи проходить через него, что в конечном итоге включает лампочку и аварийное освещение.

Весь блок можно установить внутри стандартного адаптера переменного/постоянного тока и подключить непосредственно к существующей розетке.

Лампа должна выступать за пределы коробки, чтобы освещение полностью достигало внешнего окружения.

Список запчастей

  • R1 = 470 Ом,
  • R2 = 1k,
  • C2 = 100UF / 25V,
  • лампочка = небольшой фонарик,
  • батареи = 6 В, аккумуляторный тип,
  • трансформатор = 0-9 В , 500 мА

 Конструкция и схема

10) 40-ваттная схема аварийного освещения на светодиодах

в то же время экономя много электроэнергии и денег.

Введение

Возможно, вы читали одну из моих предыдущих статей, в которой объяснялась система уличного освещения на светодиодах мощностью 40 Вт. Концепция энергосбережения почти такая же, через схему ШИМ, однако выравнивание светодиодов здесь реализовано совершенно по-другому.

Как следует из названия, настоящая идея заключается в светодиодной трубке, и поэтому светодиоды расположены по прямой горизонтальной схеме для лучшего и эффективного распределения света.

Схема также имеет дополнительную резервную систему аварийного питания, которую можно использовать для обеспечения непрерывного освещения от светодиодов даже при отсутствии нормального сетевого переменного тока.

Благодаря схеме PWM полученное резервное копирование может продлиться до более чем 25 часов при каждой перезарядке батареи (номинальная мощность 12 В / 25 Ач).

Печатная плата необходима для сборки светодиодов. Печатная плата должна быть алюминиевой. Расположение дорожек показано на приведенном ниже рисунке.

Как видно, светодиоды расположены на расстоянии около 2,5 см или 25 мм друг от друга для улучшения максимального и оптимального распределения света.

Светодиоды могут располагаться как в один ряд, так и в два ряда.

Однорядная схема показана на приведенном ниже макете, из-за нехватки места были размещены только два последовательных/параллельных соединения, схема продолжается дальше на правой стороне печатной платы, так что включаются все 40 светодиодов.

Обычно предлагаемая 40-ваттная схема светодиодной трубки или, другими словами, схема ШИМ может питаться от любого стандартного блока 12V/3amp SMPS ради компактности и приличного внешнего вида.

После сборки вышеуказанной платы выходные провода должны быть подключены к показанной ниже схеме ШИМ через транзисторный коллектор и плюс.

Напряжение питания должно подаваться от любого стандартного адаптера SMPS, как указано в предыдущем разделе статьи.

Светодиод мгновенно загорается, освещая помещение заливающим светом.

Можно предположить, что освещение эквивалентно 40-ваттному FTL с потребляемой мощностью менее 12 ватт, это большая экономия энергии.

Работа от аварийного аккумулятора

Если для указанной выше цепи предпочтительнее аварийное резервирование, это можно просто сделать, добавив следующую цепь.

Давайте попробуем разобраться в конструкции более подробно:

Схема, показанная выше, представляет собой схему 40-ваттной светодиодной лампы с ШИМ-управлением, схема подробно описана в этой статье о схеме уличного освещения на 40 Вт. Вы можете обратиться к нему, чтобы узнать больше о функционировании его схемы.

Цепь автоматического зарядного устройства

На следующем рисунке ниже показана схема автоматического зарядного устройства при пониженном и повышенном напряжении с автоматическим переключением реле. Всю работу можно понять по следующим пунктам:

IC 741 был сконфигурирован как датчик низкого/высокого напряжения батареи и активирует соседнее реле, подключенное к транзистору BC547 соответствующим образом.

Предположим, что сеть есть, а аккумулятор частично разряжен. Напряжение от ИИП переменного/постоянного тока поступает на аккумулятор через размыкающие контакты верхнего реле, которое остается в отключенном положении из-за напряжения аккумулятора, которое может быть ниже порогового уровня полного заряда, примем уровень полного заряда равным 14,3В (устанавливается пресетом 10К).

Поскольку катушка нижнего реле подключена к напряжению SMPS, она остается активированной, так что питание SMPS достигает 40-ваттного ШИМ-драйвера светодиодов через замыкающие контакты нижнего реле.

Таким образом, светодиоды остаются включенными при использовании постоянного тока от сетевого адаптера SMPS, а батарея продолжает заряжаться, как описано выше.

Как только аккумулятор полностью заряжен, на выходе IC741 устанавливается высокий уровень, активируя каскад возбуждения реле, верхнее реле переключается и мгновенно соединяет аккумулятор с размыкающим контактом нижнего реле, переводя аккумулятор в режим ожидания.

Однако до тех пор, пока сеть переменного тока не подключена, нижнее реле не может деактивироваться, и, следовательно, указанное выше напряжение от заряженной батареи не может достичь платы светодиодов.

Теперь, если предположим, что в сети переменного тока произошел сбой, нижний контакт реле смещается в точку Н/З, мгновенно подключает питание от батареи к цепи светодиодов ШИМ, ярко освещая светодиоды мощностью 40 Вт.

Светодиоды потребляют энергию батареи до тех пор, пока либо уровень заряда батареи не упадет ниже порога низкого напряжения, либо пока не будет восстановлено питание от сети.

Настройка порога низкого заряда батареи выполняется путем настройки предустановки обратной связи 100 К на контактах 3 и 6 микросхемы IC741.

Для вас

Итак, друзья, это были 10 простых автоматических схем аварийного освещения для вашего удовольствия от строительства! Если у вас есть какие-либо предложения или улучшения для упомянутых схем, сообщите нам об этом в поле для комментариев ниже.

Цепь автоматического светодиодного аварийного освещения

Цепь автоматического светодиодного аварийного освещения предназначена для включения при отсутствии достаточного освещения или отключении электропитания. Ранее для построения таких схем использовались люминесцентные лампы. Но доказано, что использование светодиодов обеспечивает достаточное освещение в течение более длительного периода времени, прежде чем разрядится батарея.

Мы разработали три схемы автоматического светодиодного аварийного освещения. Два из них разработаны Mr. Seetharaman , очень ценным и важным участником этого веб-сайта.Мы перечислили схемы здесь для вашего удобства чтения. Если у вас есть какие-либо сомнения; пожалуйста, прокомментируйте название цепи или номер цепи.

1. Простая схема аварийного освещения

Это одна из самых экономичных (дешевых) и простых схем аварийного освещения, разработанных для CircuitsToday. Это автоматическая аварийная лампа с датчиком дневного света, то есть она определяет темноту/ночь и автоматически включается. Точно так же он определяет дневной свет и автоматически выключается.

Мы разработали простую схему аварийной лампы, не требующую специального оборудования; даже мультиметр для сборки и использования.Любой человек, умеющий качественно паять, должен уметь успешно собрать эту схему. Его можно легко разместить в несуществующей двухтрубной аварийной лампе National Emergency Lamp мощностью 6 Вт или в любой аварийной лампе лампового типа PL. Разница будет в работе; он будет работать без остановки более 8 часов. О глубоком разряде заботится характеристика светодиода, а о защите от перезаряда заботится фиксированный регулятор напряжения. Здесь используется простой 3-контактный фиксированный стабилизатор со встроенной схемой ограничения тока.Единственная необходимая регулировка — это предустановка, которая должна быть установлена ​​так, чтобы светодиоды просто загорались (ее следует оставить в этом положении). 5-мм фоторезистор просто установлен поверх аварийного освещения, как показано на фотографии. LDR используется, чтобы он не загорался в дневное время или при включенном освещении в комнате. 2 светодиода используются последовательно; сопротивление падению исключено, и 2 светодиода загораются с током, который требуется для одного светодиода, благодаря чему в значительной степени экономится энергия.

Примечание: Эта схема разработана Mr.Seetharaman для читателей CircuitsToday. Эта конкретная схема была сделана настолько простой для людей, у которых ограниченный доступ к компонентам, или, другими словами, это схема аварийного освещения, которую вы можете построить с минимальным количеством компонентов. В дополнение к принципиальной схеме он поделился фотографиями прототипа, который он сделал в Национальном аварийном освещении, и дизайном печатной платы.

Простая схема аварийного освещения:

Фотографии прототипа, сделанные в National Emergency Light:

Схема печатной платы аварийного освещения:

Дизайн печатной платы

2.Автоматическое светодиодное аварийное освещение

ПРИМЕЧАНИЕ: Принимая во внимание сомнения, высказанные многими нашими ценными читателями в разделе «Комментарии», эта схема была изменена Mr. Seetharaman , одним из наших ценных участников. Вы можете увидеть его модифицированную схему здесь: Изменено автоматическое светодиодное аварийное освещение.

Описание:

Это принципиальная схема недорогого аварийного светильника на основе белого светодиода. Белый светодиод обеспечивает очень яркий свет, который включается при отсутствии сетевого питания.Схема имеет автоматическое зарядное устройство, которое прекращает зарядку, когда батарея полностью заряжена.

IC LM 317 вырабатывает регулируемое напряжение 7 В для зарядки аккумулятора. Транзистор BD 140 управляет выходом. Транзистор BC 548 и стабилитрон контролируют зарядку аккумулятора.

Наконечники:

Всегда лучше подключать радиатор к BD 140. Перед использованием выход схемы LM317 должен быть установлен на 7В путем регулировки потенциометра.

Схема автоматической аварийной светодиодной сигнализации:

Примечание: R3-R14 все 100 Ом

Самая модифицированная и лучшая версия этой схемы подробно объясняется аккуратной принципиальной схемой и пояснением из двух частей.Одна часть — это цепь светодиодной лампы, а другая — цепь зарядного устройства. Все номинальные значения тока и напряжения идеально рассчитаны с использованием простых и четких инструкций. Также доступна дополнительная модифицированная версия, в которой предусмотрена защита от отключения при пониженном напряжении для цепи светодиодного аварийного освещения. Схему можно найти здесь.

У нас есть более интересные Цепи освещения для вас, посмотрите:

1. Схема линейного изменения светодиодов t – Интересное применение светодиодов с помощью схемы линейного изменения.

2. Блок мигающих светодиодов Схема для мигания множества светодиодов.

3. Схема выключения светодиода Простая схема для хобби и развлечения, в которой вы можете выключить светодиод с помощью затяжки.

4. Схема уличного освещения Хотите создать приложение для уличного освещения? Это тот, кого вы ищете.

5. Переключатель, активируемый светом Схема, позволяющая активировать переключатель, когда на него падает свет (и наоборот).

В молодости у меня всегда было желание создать приложение для аварийного освещения. Я успешно построил один в школьные годы. Надеюсь, вам понравилось строить эти схемы и вы поняли принципы, лежащие в основе каждой из них. Желаю всем вам узнать больше об электронике с нашего сайта. Счастливых учебных дней.



простая аварийная лампа, для сборки и использования не требуется никакого специального оборудования, даже мультиметра.Любой человек, который умеет паять хорошего качества, может успешно построить это. Его можно легко разместить в несуществующей аварийной лампе National Emergency Lamp с двумя лампами мощностью 6 Вт или в любой аварийной лампе лампового типа PL. Разница будет в том, что он будет работать без остановок более 8 часов. О глубоком разряде заботится характеристика светодиода, а о защите от перезарядки заботится фиксированный регулятор напряжения.

Используется простой 3-контактный фиксированный регулятор со встроенной схемой ограничения тока. Единственная необходимая регулировка — это предустановка, которая должна быть установлена ​​так, чтобы светодиоды просто загорались (ее следует оставить в этом положении).5-мм фоторезистор просто установлен поверх аварийного освещения, как показано на фотографии. LDR используется для того, чтобы он не загорался в дневное время или при включенном освещении в комнате. 2 светодиода используются последовательно, что позволяет избежать падения сопротивления, а 2 светодиода загораются током от одного светодиода, благодаря чему энергия экономится в значительной степени.

Надеюсь, этот проект будет приемлем для большинства наших читателей, имеющих минимум инструментов.

Прилагаю фотографии своего прототипа в аварийном фонаре National, а также дизайн печатной платы.

Цепь аварийного светодиодного освещения — DP-716 Перезаряжаемый 30 светодиодов

Аварийные светодиодные фонари. Мощная и дешевая схема аварийного освещения LED-716 Схема

LED-716 одна из самых мощных и очень дешевых схем. Можно попробовать сделать дома.

Рекомендуется для начинающих:

Щелкните изображение, чтобы увеличить его.

ДАННЫЕ для аварийного светодиодного освещения:

  • От D1 до D5 = IN4007
  • Q1 = C945 НПН
  • Q2 = D965 НПН
  • C1 = CL-155J, 250 В.
  • С2 = 100 мкФ, 16 В.
  • С3 = 1 мкФ, 50 В.
  • R1 = 1 Ом
  • R2 = 3 Ом
  • R4 = 5,1 Ом
  • R3 и R5 = 1 кОм
  • R6 = 390 кОм.
  • Аккумулятор = 1300-1600 мАч.
  • Светодиод = 30 номеров, цвет = белый.

ВХОД для аварийного светодиодного освещения:

Зарядка аккумулятора

  • 90-240 В переменного тока.
  • 50-60 Гц
  • Кабель = 3А, 250В.

ВЫХОД аварийного светодиодного освещения:

  • Ток = 0.1 А.
  • Мощность = 1 Вт.

Переключатель с 3 вариантами или изменение шаблона

  • Опция  1 = Полный свет
  • Опция 2 = ВЫКЛ
  • Вариант 3 = Обычный свет

Время работы лампы аварийного освещения.

Время автономной работы от батареи аварийного светодиодного освещения Цепь

  • Вариант 1 (полный свет) = 4-6 часов.
  • Вариант 2 (нормальный свет) 10 часов.

    Вот полная история о том, как я сделал этот пост и поделился с вами, ребята.

На самом деле, кто-нибудь, принесите мне аварийную светодиодную лампу DP-716. Вот я и взял лампу (для проверки/ремонта).

Здесь вы можете увидеть всю историю в картинках.

Вот, мы открыли его для ремонта. (Вы также можете примерить такую ​​свою бытовую технику, но имейте в виду, что безопасность важнее….)



 (щелкните изображение, чтобы увеличить)





Внутренние аварийные светодиодные фонари.LED-716 Аварийное освещение.

Теперь ясно, в чем реальная проблема на картинке (выгорели два резистора), так что теперь мы хотим это исправить.

Рекомендуется: Как найти номинал сгоревшего резистора. Тремя способами

другой вид. проверьте цепь, в чем проблема.

Здесь вы можете увидеть, что я сделал в этой схеме. потому что резистор на задней стороне (который я припаял) был взорван.так что корень проблемы был в этом конкретном резисторе.

Мы сделали свою работу. Теперь переключатель смены шаблона находится в положении 1, то есть в положении «Полный свет». резервное время будет 4-6 часов.

И в этом случае переключатель смены шаблона находится в Варианте 3, т.е. в полном освещении. резервное время будет 8-10 часов. также обратите внимание, что вариант 2 предназначен для выключения лампы накаливания.

  • Автор: Электрические технологии
  • Обновлено: Уважаемый Жан ДЭВИД

Схема аварийного освещения

Аварийное освещение в настоящее время является неотъемлемой частью бытовой электроники.Все мы знаем, что аварийное освещение используется во время отключения электроэнергии для освещения дома. Поскольку он используется во время сбоя питания, он должен работать долго, поэтому в аварийном освещении обычно используются яркие белые светодиоды, поскольку они производят больше света и потребляют меньше энергии. Аварийное освещение — очень полезный и популярный проект в разделе DIY. Итак, сегодня мы собираемся построить простой и экономичный аварийный светильник.

В этой цепи аварийного освещения при отключении питания автоматически включается аварийное освещение.Мы использовали четыре ярких белых светодиода, можно добавить больше светодиодов для получения большего количества света, учитывая, что общий потребляемый ток не должен превышать ток питания. Сверхъяркий белый светодиод потребляет 3 В и ток 20 мА.



Описание схемы

Мы можем разделить эту схему светодиодного аварийного освещения на две части; Первая часть используется для понижения напряжения переменного тока 220 В до регулируемого постоянного тока 8 В с помощью трансформатора и мостового выпрямителя. И вторая часть состоит из реле и аккумуляторной батареи, которая используется для освещения светодиодов при отключении питания.



Компоненты:

  • Трансформатор- 9-0-9 500 мА
  • Мостовой выпрямитель
  • Диод- 1N4007
  • Регулятор напряжения IC 7808
  • Конденсатор 1000 мкФ, 0,01 мкФ
  • Реле-6В
  • Резисторы — 100 Ом
  • Светодиоды — Сверхъяркий белый светодиод
  • Перезаряжаемый аккумулятор 6 В, 4,5 А·ч



В первой части схемы мы использовали трансформатор 9-0-9 500 мА, чтобы понизить напряжение 220 до 9В.Мостовой выпрямитель представляет собой комбинацию из 4 диодов, которая используется для удаления отрицательной полукомпоненты переменного тока. Этот процесс называется Исправление . Кроме того, конденсатор 1000 мкФ был использован для фильтрации , означает удаление пульсаций в результирующей волне. Регулятор напряжения 7808 использовался для регулирования волны постоянного тока, чтобы обеспечить бесперебойное и плавное питание 8 В постоянного тока. Весь процесс преобразования переменного тока 220 В в постоянный ток низкого напряжения описан в этой статье: Схема зарядного устройства сотового телефона

.

Вторая часть цепи аварийного освещения состоит из основных функций, то есть автоматического включения аварийного освещения (массив белых светодиодов) при сбое питания.Мы использовали Relay здесь, чтобы автоматизировать это. Аккумуляторная батарея 6 В, 4,5 Ач подключена к массиву светодиодов через реле. Обычно, когда нет сбоя питания, катушка реле остается под напряжением, а рычаг притягивается к клемме NO (нормально разомкнутая), а клемма NC (нормально подключенная) остается разомкнутой. В этой ситуации светодиоды отключаются от аккумуляторной батареи и остаются ВЫКЛЮЧЕННЫМИ, также батарея получает заряд через источник питания от трансформатора. Диод D5 служит для предотвращения обратного вытекания батареи.



Теперь, когда отключается питание, катушка реле обесточивается, а рычаг подключается к клемме NC, которая соединяет светодиоды с аккумуляторной батареей, и светодиодная матрица загорается. Вот как работает это аварийное освещение. Теперь, когда питание восстанавливается, реле срабатывает, и рычаг снова подключается к клемме NO, которая, в свою очередь, отключает светодиоды от батареи и подключает батарею к трансформатору для зарядки.

Как правило, аккумуляторная батарея 6 В, 4,5 Ач поставляется с механизмом восстановления при глубоком разряде и защитой от перезаряда, но мы можем использовать стабилитрон 6.8v для защиты аккумулятора от перезарядки. Мы также можем использовать другие перезаряжаемые батареи , такие как никель-кадмиевая батарея (NiCad), никель-металлогидридная батарея, батареи сотовых телефонов и т. д. Кроме того, мы также можем использовать PNP-транзистор BD140 вместо реле. Транзистор PNP можно использовать здесь в качестве переключателя, так как он будет выключен, когда на его базу постоянно подается напряжение, в случае, если есть питание, и он будет включен, в случае сбоя питания, который соединяет светодиоды с аккумуляторной батареей. , и активирует светодиодный аварийный светильник .



Это аварийное освещение также может быть изготовлено с использованием LDR (светозависимого резистора), в котором свет будет автоматически включаться в зависимости от наступления темноты, что означает, что он остается выключенным при наличии света и включается при его отсутствии.

Низкая стоимость / автоматическое аварийное освещение

Описание

Аварийный светильник на основе белых светодиодов со следующими преимуществами:

  • Очень яркий благодаря использованию белых светодиодов.
  • Свет включается автоматически при сбое сетевого питания и выключается при восстановлении сетевого питания.
  • Имеет собственное зарядное устройство. Когда батарея полностью заряжена, зарядка прекращается автоматически.

Схема состоит из двух частей: источника питания зарядного устройства и драйвера светодиода. Секция питания зарядного устройства построена на 3-выводном регулируемом стабилизаторе (IC1) LM317, а секция драйвера светодиода построена на транзисторе BD140 (T2). В секции питания зарядного устройства входная сеть переменного тока понижается трансформатором для подачи 9 В, 500 мА на мостовой выпрямитель, состоящий из диодов (IN4007x4).Конденсатор фильтра (25 В/1000 мкФ) устраняет пульсации. Нерегулируемое постоянное напряжение подается на вход 3 IC1 и обеспечивает зарядный ток через диод IN4007(D5) ​​и ограничительный резистор (16 Ом) R16. Путем настройки предустановки 2.2K (VR1) можно настроить выходное напряжение для обеспечения требуемого зарядного тока. Когда батарея заряжается до 6,8 В, стабилитрон открывается, и зарядный ток от регулятора (IC1) находит путь через транзистор BC547 (T1) к земле и прекращает зарядку батареи. Секция драйвера светодиодов использует в общей сложности двенадцать 10-мм белых светодиодов.

Все светодиоды соединены параллельно с резистором 100 Ом последовательно с каждым. Соединение с общим анодом всех двенадцати светодиодов подключено к коллектору pnp-транзистора T2, а эмиттер транзистора T2 напрямую подключен к положительной клемме 6-вольтовой батареи. Нерегулируемое постоянное напряжение, создаваемое на катодном переходе моста (диодов), подается на базу транзистора Т2 через резистор 1 кОм. Когда сетевое питание доступно, база транзистора Т2 остается на высоком уровне, и Т2 не проводит.Таким образом, светодиоды выключены. С другой стороны, при сбое в сети база транзистора Т2 становится низкой, и он проводит ток. Это заставляет все светодиоды (от LED1 до LED12) светиться. Сетевой источник питания, если он доступен, заряжает батарею и не дает светодиодам погаснуть, поскольку транзистор T2 остается закрытым.

При сбое в сети секция зарядки перестает работать, а при питании от батареи светодиоды светятся. Соберите схему на универсальной печатной плате и поместите в шкаф, где достаточно места для батареи и переключателей.Установите светодиоды на шкаф так, чтобы они освещали комнату. В шкафу необходимо просверлить отверстие для подключения входа переменного тока 230 В для первичной обмотки трансформатора. Я протестировал схему с двенадцатью 10-мм белыми светодиодами. Вы можете использовать больше светодиодов при условии, что общий потребляемый ток не превышает 1,5 А. Управляющий транзистор T2 может выдавать до 1,5 А при правильном расположении радиатора.



Как управлять аварийным освещением с помощью SCR?

В этом уроке мы узнаем, как управлять аварийным освещением с помощью SCR?

Схема управления аварийным освещением с помощью SCR:

Согласно электрической схеме для управления аварийным освещением с помощью SCR, в схеме можно увидеть следующее ниже компоненты являются обязательными, которые используются во всех типах аналоговых схем.

1          1          BT1                                             АККУМУЛЯТОР

2          1          C2                                         Электролитный конденсатор

3          1          DS1                                     ЛАМПА

4          3          D2,D3,D11                            ДИОД

5          1          Q1                                         SCR

6          3          R1,R2,R3                              РЕЗИСТОР

7          1          T3                                            Трансформатор

8          1          V1                                          Напряжение переменного тока Источник 230 В переменного тока

Строительство Схема для сенсорного переключателя

В соответствии с приведенной выше схемой источника переменного напряжения 230 ВА (В1), которые являются основным источником переменного тока и подключены к шагу понижающий трансформатор (T3) и вторичная сторона T3 подключены к D1 и D2, и центральная лента трансформатора заземлены, которые подключены к отрицательному аккумулятору. клемма и лампа минус.Отрицательная клемма SCR (Q1) соединена с отрицательная клемма D3 и анод SCR подключены к положительной клемме аккумулятора. SCR являются общим терминалом, подключенным между R2 и R3, которые через них могут управлять свет .

Работа с осязанием Цепь переключателя-

Теперь мы узнаем, как для управления аварийным освещением с помощью SCR, в этом есть двухполупериодный выпрямитель и трансформатор центральный кран. В этой схеме, когда получается положительный полупериод, D1 становится прямое смещение и D2 становятся обратным смещением.Когда наступает отрицательный полупериод, то D1 стать обратным смещением, а D2 стать прямым смещением. D3 соединены с обоими D1 & D2, C1 используются для зарядки и разрядки, которые подключены к SCR. R1, R2 и батарея используются для срабатывания SCR.

Ниже приведены два состояния, когда SCR работают в этой цепи.

  1. При положительном цикле come : Когда в этой цепи положительный цикл поступает от источника переменного тока, D1 станет прямое смещение и конденсатор C1 становятся зарядом, который заряжается в точке между PIV диода D1 становится стабильным напряжением между R2 из-за постоянного тока напряжение батареи и в то же время катод SCR выше, чем D1 катода из-за к этому затвору SCR есть отрицательное напряжение, убедитесь, что на этот раз SCR не срабатывает но батарея должна быть заряжена в это время, которая заряжается через D3 и R1, для зарядки аккумулятора анод D3 должен быть более положительным по сравнению с катод.Если на этот раз напряжение упадет, C1 разрядится, и SCR сработает. и аварийное освещение будет включено. Батарея постоянного тока также разряжается через SCR.
  • Когда наступает отрицательный цикл: Когда наступает отрицательный полупериод приходит, затем диод D2 становится прямым смещением, а D1 становится обратным смещением, оставшийся работа этой схемы будет такой же, как и положительный полупериод.

При срабатывании SCR включается аварийное освещение.

Страница не найдена


Это юридическое соглашение («соглашение») между вами (или лицом, от имени которого вы лицензируете изображения («вы» или «ваш») и Keystone Technologies.Загружая изображения («изображения») с сайта keystonetech.com или любых других наших платформ, обслуживающих наши изображения («Сервис»), вы соглашаетесь соблюдать настоящее соглашение, а также нашу Политику конфиденциальности и Условия обслуживания. Если вы не согласны, не загружайте и не используйте эти изображения.

Нам может потребоваться время от времени вносить изменения в это соглашение, и вы соглашаетесь соблюдать будущие версии.

Пожалуйста, держите ваш пароль в тайне. Они предназначены только для вашего использования.

1.Право собственности:  Все изображения защищены законом об авторском праве США и международными договорами об авторском праве. Мы оставляем за собой все права, не предоставленные в этом соглашении.

2. Лицензия:  В соответствии с условиями настоящего соглашения Keystone Technologies предоставляет вам неисключительное, непередаваемое, всемирное, бессрочное право на использование и воспроизведение этих изображений в любых коммерческих, художественных или редакционных целях, не запрещенных в это соглашение.

3. Ограничения:
Вы НЕ МОЖЕТЕ:
1.Распространять или использовать любое изображение способом, конкурирующим с Keystone Technologies. В частности, вы не можете сублицензировать, перепродавать, назначать, передавать, передавать, делиться или предоставлять доступ к изображениям или любым правам на изображения, за исключением случаев, разрешенных в настоящем соглашении.
2. Используйте изображение для представления любого продукта или услуги, не принадлежащих Keystone Technologies.
3. Включите изображение в любой логотип, товарный знак, фирменный стиль или знак обслуживания.
4. Использовать изображение любым незаконным способом или любым способом, который разумный человек может счесть оскорбительным или который может нанести ущерб репутации любого лица или имущества, отраженного в изображении.
5. Ложное представление о том, что вы являетесь первоначальным создателем изображения.
6. Используйте изображение в любом сервисе, претендующем на получение прав на изображение.
7. Нарушать права на товарный знак или интеллектуальную собственность любой стороны или использовать изображение для вводящей в заблуждение рекламы.
8. Удалите или измените любую информацию об управлении авторскими правами Keystone Technologies (например, логотип Keystone) из любого места, где она находится или встроена в изображение.

4. Возможность передачи; Производные работы:  Конечным пользователем работы, которую вы создаете с изображением, должны быть вы сами или ваш работодатель, клиент или заказчик.Только вам разрешено использовать отдельные изображения (вы не можете продавать, сдавать в аренду, одалживать и т. д. третьим лицам). Вы можете передавать файлы, содержащие изображения, клиентам, поставщикам или интернет-провайдерам для целей, разрешенных в соответствии с настоящим соглашением. Вы соглашаетесь предпринимать разумные усилия для защиты изображений от извлечения или кражи. Вы должны незамедлительно уведомить нас о любом неправомерном использовании изображений. Если вы передаете изображения, как указано выше, принимающие стороны должны согласиться защищать изображения в соответствии с требованиями настоящего соглашения. Даже при использовании в производных работах наши изображения по-прежнему принадлежат Keystone Technologies.

5. Проверка и запись:  С разумным уведомлением вы предоставите Keystone Technologies образцы копий использования изображений. Вы должны вести учет всех случаев использования изображений, включая сведения об использовании клиентом. Keystone Technologies может периодически запрашивать и проверять такие записи. Если обнаружится, что изображения использовались вне сферы действия настоящего соглашения, вы удалите эти изображения по усмотрению Keystone Technologies.

6. Заявления и гарантии:  Мы заявляем и гарантируем, что изображения, доступные для загрузки, без изменений и используемые в полном соответствии с настоящим соглашением, не будут нарушать какие-либо авторские права, товарные знаки или другие права интеллектуальной собственности, а также права третьих лиц на неприкосновенность частной жизни. или публичность.

ИЗОБРАЖЕНИЯ ПРЕДОСТАВЛЯЮТСЯ «КАК ЕСТЬ» БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ НЕНАРУШЕНИЯ ПРАВ, КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ.

7. Ваша компенсация:  Вы соглашаетесь возмещать убытки, защищать и удерживать Keystone Technologies, ее аффилированные лица, ее участников, филиалы, лицензиаров и их соответствующих директоров, должностных лиц, сотрудников, акционеров, партнеров и агентов (совместно именуемые «Keystone Technologies стороны») не несет ответственности за любые и все претензии, ответственность, убытки, ущерб, затраты и расходы (включая разумные судебные издержки на адвоката и клиента), понесенные любой Стороной Keystone Technologies в результате или в связи с (i) любое нарушение или предполагаемое нарушение вами или любым лицом, действующим от вашего имени, любого из условий настоящего соглашения, включая, помимо прочего, любое использование нашего веб-сайта или любого изображения, кроме случаев, прямо разрешенных в настоящем соглашении; (ii) любую комбинацию изображения с любым другим содержимым или текстом, а также любую модификацию или производную работу изображения.

8. Ограничение ответственности: Keystone Technologies не несет ответственности по настоящему соглашению в той мере, в какой это связано с изменением изображений, использованием в любой производной работе, контекстом, в котором используется изображение, или вашим (или третьим стороны, действующей от вашего имени), нарушение настоящего соглашения, небрежность или умышленное правонарушение.

В МАКСИМАЛЬНОЙ СТЕПЕНИ, ДОПУСКАЕМОЙ ЗАКОНОМ, НИ KEYSTONE TECHNOLOGIES, НИ ЕЕ СОТРУДНИКИ ИЛИ ПОСТАВЩИКИ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ПЕРЕД ВАС ИЛИ ЛЮБЫМ ДРУГИМИ ЛИЦАМИ ИЛИ ОРГАНИЗАЦИЯМИ ЗА ЛЮБОЙ ОБЩИЙ, ШТРАФНЫЙ, СПЕЦИАЛЬНЫЙ, КОСВЕННЫЙ, КОСВЕННЫЙ ИЛИ СЛУЧАЙНЫЙ УЩЕРБ ИЛИ УЩЕРБ ЛЮБЫЕ ДРУГИЕ УЩЕРБЫ, ЗАТРАТЫ ИЛИ УБЫТКИ, ВОЗНИКШИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ВАМИ ИЗОБРАЖЕНИЙ, ВЕБ-САЙТА, ​​НАРУШЕНИЕМ НАСТОЯЩЕГО СОГЛАШЕНИЯ КОМПАНИЕЙ KEYSTONE TECHNOLOGIES ИЛИ ИНЫМ ОБРАЗОМ, ЕСЛИ ЭТО ЯВНО НЕ ПРЕДУСМОТРЕНО, ДАЖЕ ЕСЛИ КОМПАНИЯ KEYSTONE TECHNOLOGIES БЫЛА УВЕДОМЛЕНА О ВОЗМОЖНОСТИ ТАКОГО УЩЕРБ, ЗАТРАТЫ ИЛИ УБЫТКИ.

9. Прекращение действия: Если данное соглашение не будет прекращено в соответствии с указанными ниже условиями, оно действует до тех пор, пока у вас есть учетная запись. Вы можете прекратить действие любой лицензии, предоставленной в соответствии с настоящим соглашением, уничтожив изображения и любые производные от них работы вместе с любыми копиями или архивами вышеуказанных или сопутствующих материалов (если применимо) и прекратив использование изображений для любых целей. Лицензии, предоставленные по данному соглашению, также прекращаются без уведомления со стороны Keystone Technologies, если в какой-либо момент вы не соблюдаете какое-либо из условий этого соглашения.Keystone Technologies может расторгнуть настоящее соглашение, а также вашу учетную запись и все ваши лицензии, с уведомлением или без него, в случае несоблюдения вами условий настоящего соглашения. После прекращения действия вашей лицензии вы должны немедленно прекратить использование изображений в любых целях; уничтожить или удалить все производные изображения, а также копии и архивы изображений или сопутствующих материалов; и, при необходимости, письменно подтвердите Keystone Technologies, что вы выполнили эти требования.ВЫШЕИЗЛОЖЕННОЕ ПРЕКРАЩЕНИЕ ДОПОЛНИТЕЛЬНО ДОПОЛНИТЕЛЬНО К ДРУГИМ ПРАВАМ Keystone Technologies ПО ЗАКОНУ И/ИЛИ СПРАВЕДЛИВОМУ СПРАВЕДЛИВОМУ ПРАВУ. Keystone Technologies НЕ ОБЯЗАНА ВОЗВРАЩАТЬ ЛЮБЫЕ СБОРЫ, УПЛАЧЕННЫЕ ВАМИ, В СЛУЧАЕ ПРЕКРАЩЕНИЯ ВАШЕЙ ЛИЦЕНЗИИ ИЛИ УЧЕТНОЙ ЗАПИСИ ПО ПРИЧИНЕ ВАШЕГО НАРУШЕНИЯ.

10. Сохранение прав после расторжения:  Следующие положения и условия остаются в силе после расторжения или истечения срока действия настоящего соглашения: условия, применимые к лицензиям на изображения, предоставленным по настоящему Соглашению, остаются в силе в отношении действующих лицензий при условии, что настоящее соглашение не расторгнуто как результате вашего нарушения, и что после этого вы всегда будете соблюдать его условия.

11. Удаление изображений с сайта keystonetech.com:  Keystone Technologies оставляет за собой право удалять изображения с сайта keystonetech.com, отзывать любую лицензию на любые изображения по уважительной причине и выбирать замену такого изображения альтернативным изображением. При получении уведомления об отзыве лицензии на любое изображение вы должны немедленно прекратить использование таких изображений, предпринять все разумные шаги для прекращения использования замененных изображений и сообщить об этом всем конечным пользователям и клиентам.

12. Разное:  Настоящее соглашение представляет собой полное соглашение сторон в отношении его предмета. Стороны соглашаются, что любое существенное нарушение Раздела 3 («Ограничения») нанесет компании Keystone Technologies непоправимый ущерб, и что судебный запрет в суде компетентной юрисдикции будет уместным для предотвращения первоначального или продолжающегося нарушения такого Раздела в дополнение к любым Keystone Technologies может иметь право на другую помощь. Если мы не сможем обеспечить соблюдение частей настоящего соглашения, это не означает, что такие части отменяются.Это соглашение не может быть передано вами без нашего письменного одобрения, и любая такая предполагаемая передача без одобрения является недействительной. Если какая-либо часть настоящего соглашения будет признана незаконной или не имеющей исковой силы, эта часть должна быть изменена, чтобы отразить наиболее полное юридически осуществимое намерение сторон (или, если это невозможно, удалена) без воздействия на действительность или возможность исковой силы остальной части. Любые судебные иски или разбирательства, касающиеся наших отношений с вами или настоящего соглашения, должны рассматриваться в судах штата Пенсильвания в графстве Монтгомери или Соединенных Штатов Америки в восточном округе Пенсильвании, и все стороны соглашаются с исключительную юрисдикцию этих судов, отказываясь от каких-либо возражений против уместности или удобства таких мест.Конвенция Организации Объединенных Наций о договорах международной купли-продажи товаров не применяется к настоящему соглашению и никаким образом не влияет на него. Действительность, толкование и исполнение настоящего соглашения, вопросы, возникающие из настоящего соглашения или связанные с ним, а также его заключение, исполнение или нарушение, а также связанные с этим вопросы регулируются внутренним законодательством штата Пенсильвания (без ссылки на доктрину о выборе права).

Добавить комментарий

Ваш адрес email не будет опубликован.
