BA5417 схема включения: мощный двухканальный усилитель НЧ на 2,8-5 Вт при 6-15В

Основные элементы схемы:

• Входные разделительные конденсаторы 10 мкФ
• Выходные разделительные конденсаторы 470 мкФ
• Входные резисторы 1 кОм для защиты входов
• Блокировочные конденсаторы по питанию (не показаны на схеме)

При сборке усилителя важно использовать качественные компоненты и соблюдать правила монтажа высокочастотных схем.

Сборка усилителя на BA5417

Для сборки усилителя на BA5417 потребуются следующие компоненты:

• Микросхема BA5417
• Конденсаторы: 2×10 мкФ, 2×470 мкФ (электролитические)
• Резисторы: 2×1 кОм
• Печатная плата или макетная доска
• Радиатор для микросхемы
• Источник питания 12 В
• Аудио разъемы

Порядок сборки:

1. Подготовьте печатную плату или макетную доску
2. Установите и припаяйте микросхему BA5417
3. Припаяйте входные и выходные конденсаторы
4. Установите входные резисторы
5. Подключите выводы питания и общего провода
6. Установите радиатор на микросхему
7. Подключите входные и выходные разъемы

После сборки тщательно проверьте монтаж на отсутствие замыканий и правильность подключения компонентов.

Настройка и тестирование усилителя

Для настройки и тестирования собранного усилителя выполните следующие шаги:

1. Подключите к входам усилителя источник аудио сигнала (например, смартфон)
2. К выходам подключите динамики или наушники с сопротивлением не менее 4 Ом
3. Подайте на усилитель питание 12 В
4. Включите воспроизведение музыки на малой громкости
5. Постепенно увеличивайте громкость, контролируя качество звука
6. Проверьте отсутствие искажений на максимальной громкости
7. Измерьте потребляемый ток — он не должен превышать 400-500 мА

При правильной сборке усилитель должен обеспечить чистый и громкий звук без искажений. Если возникли проблемы, проверьте правильность монтажа и качество компонентов.

Применение усилителя на BA5417

Благодаря своим характеристикам, усилитель на BA5417 можно успешно применять в различных проектах:

• Портативные колонки и бумбоксы
• Автомобильные аудиосистемы
• Усилители для наушников
• Компьютерная акустика
• Домашние мини-системы
• Усилители для гитар и других инструментов

Универсальность микросхемы позволяет создавать на ее основе широкий спектр аудио устройств. При этом низкая стоимость BA5417 делает ее отличным выбором для бюджетных DIY проектов.

Сравнение BA5417 с аналогами

Рассмотрим, как BA5417 соотносится с другими популярными микросхемами усилителей:

Как видно из таблицы, BA5417 занимает промежуточное положение между маломощными усилителями вроде LM386 и более мощными решениями типа TPA3116D2. Это делает ее оптимальным выбором для широкого круга применений, где требуется баланс между мощностью, качеством звука и стоимостью.

Советы по улучшению звучания

Хотя BA5417 обеспечивает хорошее качество звука «из коробки», есть несколько способов улучшить звучание усилителя:

1. Используйте качественный источник питания с низким уровнем пульсаций
2. Применяйте короткие и толстые проводники для подключения динамиков
3. Экранируйте входные цепи для снижения наводок
4. Установите фильтр высоких частот на входе для подавления НЧ помех
5. Используйте качественные пленочные конденсаторы в цепи обратной связи
6. Добавьте простой регулятор тембра на входе усилителя

Эти меры помогут раскрыть потенциал микросхемы и получить максимально качественный звук.

TDA2003, BA5415A и BA5417. Три усилителя для стереотелефонов » Журнал практической электроники Датагор

В настоящем проекте рассмотрены усилители для головных телефонов на массовых микросхемах, таких как TDA2003, BA5415A и BA5417.

Я воздержался от философских рассуждений, какая из представленных схем звуковоспроизведения «более правильная». Цель экспериментов другая — предоставить для повторения достойные схемы, а увлеченные читатели сами сделают выбор и поделятся своими впечатлениями.

↑ Усилитель для наушников на микросхеме TDA2003

В обзоре радиолюбительских публикаций, вышедшем в журнале «Радиохобби», сообщается об удачном эксперименте Арена ван Варде по использованию широко распространенной и дешевой «автомобильной» микросхемы TDA2003 (аналог — К174УН14) в качестве усилителя для 32-омных головных телефонов, рис. 1[1].

Рис. 1. Схема Арена ван Варде. Усилитель для стереотелефонов (один канал)

Автор выяснил, что при питании от однополярного источника напряжением 12 В (ток покоя 40 мА) усилитель работает в классе А до выходной мощности в несколько сотен милливатт. При этом коэффициент передачи усилителя уменьшен более чем в пять раз по сравнению с типовым включением микросхемы (со 100 до 18) без потери устойчивости работы схемы.

Для такой простой схемы (рис. 1) получены совсем неплохие характеристики:

Рабочий диапазон частот при неравномерности характеристики ±3дБ: 14…30000 Номинальное сопротивление нагрузки: 32 Ом Коэффициент гармоник: 0,006% Уровень собственных шумов: –100 дБ Максимальная выходная мощность на нагрузке 32 Ом: 200мВт Коэффициент усиления на частоте 1000 Гц: 24,8 дБ

Изображенная на рис. 1 схема является принципиально-топологической — на ней показана точка соединения общих проводов, упрощающая реализацию конструкции «в железе».

Скорректированная принципиальная схема усилителя в привычном для российского радиолюбителя начертании показана на рис. 2. По результатам макетирования цепь коррекции амплитудно-частотной характеристики R3, C5 включена так, как рекомендуется в типовом включении микросхемы TDA2003, а именно — между ее выводами 2 и 4.

Рис. 2. Скорректированная схема усилителя для стереотелефонов на TDA2003, TDA2002

Чувствительность с входа составляет около 100 мВ, усилитель подходит к наушникам сопротивлением от 32 до 100 Ом.

В позиции DA1 можно поставить также микросхему TDA2002. Резисторы МЛТ, ОМЛТ, С2-23, С2-29, С2-33Н, МОН или импортные, мощностью, не ниже указанной на принципиальной схеме. Конденсаторы С3, С7 пленочные типа К73-17, К73-24 или импортные МКТ; конденсатор С5 — керамический. Оксидные конденсаторы выбирайте качественные, рассчитанные на температуру до +105°С.

Детали для усилителя, два канала

DA1 — Микросхема TDA2003 — 2 шт., R1 — Рез.-0,125-130 Ом — 2 шт., R2, R3 — Рез.-0,125-2,2 кОм — 4 шт., R4 — Рез.-0,5-1 Ом — 2 шт., C1 — Конд.10/25V 0511 105°С — 2 шт., C2, C6 — Конд.470/25V 1013 105°С — 4 шт., C3 — Конд.0,22/63V К73-17 — 2 шт., C4 — Конд.1000/25v 1020+105°C — 2 шт., C5 — Конд.2200 пФ NPO керам.имп.– 2 шт., C7 — Конд.0,1/63V К73-17 — 2 шт., Клеммник ТВ-12А 2К шаг 5 мм на плату — 6 шт. , Резистор переменный сдвоенный ALPS 33 — 50 кОм — 1 шт., Резистор 1 кОм 0,25 Вт — 2 шт., Кабель силовой ШВВП 2×0,75 — 0,5 м, Провод фторопластовый МГТФ 0,75 — 0,5 м, Термоусадочная трубка d=5 мм — 0,5 м, Сдвоенный несимметричный экранированный кабель OFC 2×0,14 кв мм — 0,5 м., Печатная плата (на два канала) 96×38 мм — 1 шт.

Рис. 3(а) Размещение элементов на печатной плате
Рекомендую микросхемы TDA2003 установить на небольших радиаторах
высотой 25 мм, нарезанных из алюминиевого профиля общестроительного назначения (швеллера) 10х20х10х2 мм.

Рис. 3(б) Схема соединений усилителя для стереотелефонов на микросхеме TDA2003

Сборка усилителя на TDA2003

Вся схема собирается на небольшой печатной плате размерами 45 х 55 мм, сделать которую можно методом ЛУТ. Печатная плата полностью готова к печати на лазерном принтере и не требует отзеркаливания. После перевода платы кладём ей в травильный раствор и после травления получаем такой результат, как на фото ниже.

Теперь остаётся лишь стереть слой тонера, просверлить отверстия и залудить дорожки и можно приступать к запаиванию деталей. В первую очередь устанавливаются мелкие детали – резисторы и небольшие конденсаторы, после них всё остальное. Для подключения проводов питания, динамика и источника аудиосигнала удобнее всего использовать винтовые клеммники, как я и сделал. В самую последнюю очередь на микросхему устанавливается радиатор, можно использовать абсолютно любой, подходящий на плату по размерам.

↑ Усилитель для наушников на микросхеме BA5415A

Микросхема BA5415A попала в список рекомендуемых для использования в усилителе для наушников волей случая.
Наш местный поэт и бард Сергей Алексеевич Круговых, окрыленный очередной поездкой в Друкшяй, занимался увековечиванием своих произведений на персональном компьютере, пожаловался мне на отсутствие гнезда для наушников в его компьютерных активных акустических системах.

Кто не в курсе, Друкшяй — живописное место в Белоруссии, куда каждый год, начиная с августа 1967, собираются команды из Таллинна, Риги, Шауляя, Минска, Москвы, Великого Новгорода и других городов. Эти веселые и доброжелательные люди приезжают встретиться и отдохнуть. Традиционным является песенный конкурс «Друкшяйские Зори».

Чтобы не вспугнуть озарение поэта, я немедленно приступил к улучшению его рабочего места: приобрел телефонное гнездо, нашел с десяток резисторов (для подбора в качестве токоограничивающих на выходе усилителя) и подарил ему свои вторые наушники ТДС-5. Результаты модернизации превзошли все ожидания — звук в наушниках оказался на редкость замечательным, поэтому я зарисовал схему в свой блокнот (рис. 4).

Рис. 4. Принципиальная схема стереофонического усилителя для наушников на микросхеме BA5415A

Характеристики усилителя на микросхеме ВА5415А фирмы Rohm:

Выходная мощность: 3 Вт (4 Ом) Чувствительность: 100…150 мВ Входное сопротивление: 47 кОм Диапазон воспроизводимых частот: 20…20000 Гц Сопротивление нагрузки: 3…250 Ом Коэффициент нелинейных искажений: 0,06% Соотношение сигнал/шум: 86 дБ (А) Ток покоя: 30 мА

На входе установлен регулятор громкости — сдвоенный переменный резистор сопротивлением 47 кОм. Коэффициент усиления микросхемы с отрицательной обратной связью может быть выставлен в диапазоне 33…45 дБ изменением резистора R2 (R3) в цепи обратной связи:

Ku=20lg[1+44/(R2(R3))], где R2 (R3) — сопротивление внешнего резистора, кОм.

Позднее, в Интернете я нашел информацию, что микросхема BA5415A (High — output dual power amplifier) применяется в усилителе для наушников ERGO AMP 1 швейцарской компании Precide с внешним источником питания 15…18 В/0,5 А, регулятором громкости 22 кОм, рис. 5. Внешний адаптер содержит силовой трансформатор, а диодный мост и стабилизированный источник питания (микросхема 7812, конденсаторы 5×1000 мкФх25 В = 5000 мкФ) размещены на печатной плате усилителя. Размеры корпуса 20×7х18 см, вес 1,1 кг.

Рис. 5. Внешний вид усилителя для наушников ERGO AMP 1 со снятой крышкой

Усилитель не содержит дефицитных комплектующих, их можно приобрести в магазинах радиотоваров.

Элементная база усилителя для наушников на BA5415A

DA1 — Микросхема BA5415A — 1 шт. , R1, R2 — Рез.-0,25-33 кОм — 2 шт., R3…R6 — Рез.-0,25-1,0 кОм — 4 шт., R7, R8 — Рез.-0,5-1,5 Ом — 2 шт., C1, C2 — Конд.10/25V 0511 +105°C — 2 шт., C3…C6 — Конд.100/25V 0812 +105°C — 4 шт., C7, C8 — Конденсатор металлоплёночный К73-17 имп, 0,1 мкФ, 63 В, 10%, POLYESTER BOXED, B32529C0104K000 — 2 шт., C9, C11, C12 — Конд.1000/25V 1021+105°C — 3 шт., C10 — Конд.220/25V 0812 105°C — 1 шт., Вилка 3к. на плату PLS-3 2,54 — 1 шт., Джампер JP-2 для штыревых линеек и соединителей, шаг 2,54 мм — 1 шт., Печатная плата 75×50 мм — 1 шт.

Печатная плата для усилителя (рис. 6) спроектирована на основе Data Sheet микросхемы BA5415A.

Рис. 6. Размещение элементов на печатной плате

Микросхема стереофонического усилителя BA5415A установлена на небольшой пластине — теплоотводе (рис. 7).

Рис. 7. Радиатор микросхемы BA5415A. Материал: дюралюминий толщиной 3…6 мм

Первый запуск и испытания

Для начала стоит проверить правильность монтажа, прозвонить соседние дорожки на замыкание. Если всё собрано правильно – подаём на плату питание, подключив динамик, а вход сигнала оставив неподключенным. Регулятор громкости при этом желательно повернуть в минимальное положение, чтобы вход микросхемы замыкался в землёй. Подаём на плату питание, сразу же должен загореться светодиод.

Теперь аккуратно поворачиваем регулятор громкости, должен быть слышен небольшой треск в динамике, ведь вход теперь «висит в воздухе». Это означает, что микросхема работает – теперь можно подавать на вход музыку, например, с плеера, телефона или компьютера. Подключать такой усилитель можно к любым колонкам сопротивлением 4-16 Ом, чем ниже будет сопротивление динамика, тем больше будет выходная мощность, соответственно и нагрев микросхемы. Удачной сборки!

Скачано: 389, размер: 15.7 KB, дата: 25.Фев.2019

↑ Усилитель для наушников на микросхеме BA5417

Также как и предыдущая, микросхема BA5417 предназначена для построения усилителей для радиоприемников и кассетных плееров с напряжением питания от 6 до 15 В. Схема усилителя для наушников изображена на рис. 8.

Рис. 8. Усилитель для наушников на микросхеме BA5417

В микросхеме BA5417 мое внимание привлекло наличие отдельных общих сигнальных «земель» в каждом из каналов (выводы 14 и 15 микросхемы), а также силового общего провода (вывод 7 микросхемы), что позволяет надеяться на лучшие характеристики усилителя.

Коэффициент передачи схемы с обратной связью (43…47 дБ) определяется отношением резисторов внутри микросхемы и внешних резисторов:

Ku=20lg[1+30000/(45+R1(R2))], где R1 (R2) — сопротивление резистора, Ом.

Конденсаторы С5 и С6 работают в цепях «вольтодобавки», имеются цепи Зобеля (R3, C9 и R4, C10) для предотвращения самовозбуждения при реактивном характере нагрузки.

Микросхема снабжена входом Stand by, при напряжении на нем выше 3,5 В включается рабочий режим, а при напряжении менее 1,2 В усилитель переходит в режим малого энергопотребления (20 мкА).

Характеристики усилителя на микросхеме ВА5417:

Выходная мощность: 3,5 Вт (4 Ом) Чувствительность: 20…50 мВ Входное сопротивление: 33 кОм Диапазон воспроизводимых частот: 20…20000 Гц Сопротивление нагрузки: 3…250 Ом Коэффициент нелинейных искажений (Rн=32 Ом, Рвых=0,25 Вт): 0,08% Соотношение сигнал/шум: 85 дБ (А) Ток покоя: 22 мА

Следует помнить, что величины емкостей оксидных конденсаторов в схеме влияют на время установления режимов работы усилителя по постоянному току после включения питания. При номиналах конденсаторов, указанных на схеме (рис. оно не превышает 0,8 с.

Детали усилителя для наушников на BA5417

DA1 — Микросхема BA5417, корпус HSIP15 — 1 шт., R1, R2 — Рез.-0,25-160 Ом — 2 шт., R3, R4 — Рез.-0,5-2,2 Ом — 2 шт., R5, R6 — Рез.-0,25-1,0 кОм — 2 шт., R7, R8 — Рез.-0,5-1,5 Ом — 2 шт., C1, C2 — Конд.10/25V 0511 +105°C — 2 шт., C3, C4 — Конд.330/25V 0812 +105°C — 2 шт., C5, C6, C8 — Конд.100/25V 0812 105°C — 3 шт., C7, C11, C12 — Конд.1000/25V 1321 (1021) +105°C — 3 шт., C9, C10 — Конд.0,15/63V К73-17 — 2 шт., Вилка 3к. на плату PLS-3 2,54 — 1 шт., Джампер JP-2 для штыревых линеек и соединителей, шаг 2,54 мм — 1 шт., Печатная плата 70×50 мм — 1 шт.

На рис. 9 представлено размещение деталей на печатной плате усилителя на микросхеме BA5417.

Рис. 9. Расположение элементов на печатной плате усилителя

Попробуйте изготовить два блока питания, чтобы на практике оценить его влияние на звучание усилителя.

↑ Блок питания на интегральном стабилизаторе с фиксированным выходным напряжением

выполнен на микросхеме К142ЕН8Б (12 В±3%), можно также поставить К142ЕН8Д (12 В±4%) или зарубежную LM7812.
Принципиальная схема показана на рис. 10. Микросхема DA1 стабилизатора напряжения может быть установлена без радиатора, но опыт подсказывает, что лучше установить их на небольшие радиаторы (ТО-220 micro-Uheatsink).

Рис.10. Принципиальная схема блока питания: С1…С4 типа К73-17 на рабочее напряжение 630 В; С6, С7 типа К73-17 на рабочее напряжение 63 или 250 В

Конденсаторы С1 — С4 шунтируют диоды VD1 — VD4 моста, что позволяет подавлять импульсные высокочастотные помехи, как генерируемые диодами моста, так и проникающие из бытовой сети (~220 В, 50 Гц) через понижающий трансформатор Т1.

Конденсаторы С5 и С6 используются для дополнительной фильтрации выходного напряжения, что обеспечивает стабильную работу микросхемы DA1.

Светодиод HL1 индицирует наличие выходного напряжения. Цепочка R1, HL1 позволяет разрядить электролитические конденсаторы блока питания при отсутствии нагрузки.

Детали блока питания размещены на печатной плате, рис. 11.

Рис. 11. Возможный вариант печатной платы блока питания

Схема усилителя

Схема усилителя проста и не содержит никаких дефицитных деталей. VR1 – переменный резистор с одной группой контактов, служит для регулирования громкости звука. Желательно использовать резистор с логарифмической характеристикой для плавности регулировки, но работать будет и обычный линейный.

Светодиод HL1 служит для индикации включения усилителя и загорается сразу при подаче на плату питания. Напряжение питания данной схемы лежит в пределах 8-18 вольт самый оптимальный вариант – 12 вольт, поэтому все электролитические конденсаторы нужно брать на напряжение не ниже 16 вольт, желательно установить больше – 25 вольт.

Микросхема, особенно при работе на большой громкости, ощутимо нагревается, поэтому ей необходим хотя бы небольшой радиатор. Конденсатор С5 подключается последовательно с динамиком и отсекает постоянную составляющую в сигнале, поэтому постоянное напряжение никак не появится на динамике, даже при выходе микросхемы из строя.

↑ Блок питания на микросхеме регулируемого стабилизатора LM317

показан на рис. 12. Резисторы R1, R2 образуют внешний регулируемый делитель напряжения, с помощью которого устанавливают выходное напряжение стабилизатора: Uвых=1,25(1+R2/R1)+IпотR2, где Iпот=50…100 мкА — собственный потребляемый ток микросхемы.
В этой формуле число 1,25 — это опорное напряжение между выходом и управляющим выводом, поддерживаемое стабилизатором в рабочем режиме.

Рис. 12. Блок питания на микросхеме регулируемого стабилизатора LM317

Минимальное значение выходного тока (около 10 мА), необходимое для надежной работы стабилизатора DA1, обеспечивает делитель R1, R2 и цепь R3, HL1.

Конденсатор C7 служит для снижения пульсаций на выходе стабилизатора. Диоды VD5, VD6 — защитные. Первый из них, диод VD5, защищает от большого обратного напряжения со стороны нагрузки, способного вывести микросхему из строя, и возникающего при случайном замыкании входной цепи или отключении источника питания.

Другой защитный диод — VD6, защищает микросхему со стороны заряженного конденсатора С7. Диод разряжает конденсатор С7 при аварийном замыкании выхода или входа стабилизатора.

В блоках питания применены распространенные компоненты. Диоды Шоттки VD1 — VD4 могут быть заменены диодным мостом KBP204, RS204, D2SBA40 (400V/2A), естественно, с корректировкой печатной платы.

Микросхемы стабилизаторов в корпусе ТО-220 установлены на небольших радиаторах высотой 25 мм, нарезанных из алюминиевого профиля общестроительного назначения (швеллера) 10×20×10×2 мм.

Силовой трансформатор Т1 — любой мощностью 10 — 30 Вт, позволяющий получить напряжение на вторичной обмотке 12,5 — 18 В при токе не менее 0,5 А.

Компоненты для блоков питания

БП на ИС 7812:

DA1 — Микросхема КР142ЕН8Б, корпус TO-220 — 1 шт., VD1…VD4 — Диод Шоттки 1N5822 (40V/3A), корпус DO-201 — 4 шт., VD5 — Диод 1N4004 (400V;1A), корпус DO-41 (замена КД243Г) — 1 шт., HL1 — Светодиод Led LG2040 d=3мм зеленый — 1 шт. , R1 — Рез.-0,25-2,7 кОм — 1 шт., C1…C4 — Конд.0,01/630V К73-17 — 4 шт., C5 — Конд.4700/25V 1625+105°С — 1 шт., C6, C7 — Конд.0,1µ/63V J К73-17(имп.) — 2 шт., C8 — Конд.22/25V 0511 +105°C — 1 шт., X1, X2 — Клеммник ТВ-12А 2К шаг 5 мм на плату — 2 шт., Печатная плата 70×33 мм — 1 шт.
БП на ИС LM317:
DA1 — Микросхема LM317BT, корпус TO-220 — 1 шт., VD1…VD4 — Диод Шоттки 1N5822 (40V/3A), корпус DO-201 — 4 шт., VD5, VD6 — Диод 1N4004 (400V;1A), корпус DO-41 (замена КД243Г) — 2 шт., HL1 — Светодиод Led LG2040 d=3мм зеленый — 1 шт., R1 — Рез.-0,25-120 Ом — 1 шт., R2 — Рез.-0,25-1,0 кОм — 1 шт., R3 — Рез.-0,25-2,7 кОм — 1 шт., C1…C4 — Конд.0,01/630V К73-17 — 4 шт., C5 — Конд.4700/25V 1625+105°С — 1 шт., C6, C8 — Конд.0,1µ/63V J К73-17 (имп.) — 2 шт., C7, C9 — Конд.22/25V 0511 +105°C — 2 шт., X1, X2 — Клеммник ТВ-12А 2К шаг 5 мм на плату — 2 шт., Печатная плата 70×33 мм — 1 шт.
На рис. 13 приведено размещение элементов блока питания на микросхеме регулируемого стабилизатора на печатной плате. Принят ряд мер, повышающих стабильность работы источника питания.
Для снижения влияния тока нагрузки на стабильность выходного напряжения соединения общих выводов выполнены «звездой» в точке отрицательного вывода конденсатора С5. Для этих же целей верхний (по принципиальной схеме рис. 12) вывод резистора R1 отдельной дорожкой соединяется с выходом микросхемы стабилизатора DA1.

Минимизированы длины проводников от входного конденсатора С5 до микросхемы, а также от выхода микросхемы до оксидного конденсатора С9. Непосредственно у выводов микросхемы стабилизатора размещены пленочные конденсаторы С6 и С8.

Рис. 13. Расположение элементов блока питания с LM317 на печатной плате

При изготовлении блоков питания строго выполняйте правила техники безопасности, изложенные, например, в журнале
«Радио«, 2015, № 5, с. 54 (Осторожно! Электрический ток!)
.

Для изоляции токоведущих частей, придания внешнего вида концам экранированных кабелей и прочих работ очень удобна термоусадочная трубка. Работа с этим материалом проста. Учтите, что усадка трубки происходит примерно в два раза по диаметру, а перед работой тщательно обезжирьте место расположения трубки. Обычно термоусадочная трубка имеет температуру плавления около 120ºС, поэтому любители часто используют спички, зажигалки. Гораздо профессиональнее выполнить эту операцию с помощью инструмента, например, газового мини-пистолета (рис. 14).

Рис. 14. Газовое устройство для усадки кембрика на основе зажигалки

Источник питания

Источник питания трансформаторный, на низкочастотном силовом трансформаторе Т1 типа 109-01AF11-01. У него первичная обмотка на 220V, а вторичная на 26V и ток 2,2А с отводом от средней части. Отвод образует среднюю точку (GND).

Поскольку есть отвод от центра вторичной обмотки, схему выпрямителя решено было сделать по двухполупериодной схеме на двух диодах VD1 и VD2.

Рис. 2. Принципиальная схема источника питания для самодельного усилителя НЧ на TDA2003.

Источник не стабилизированный. Можно использовать другой трансформатор с аналогичными параметрами. Если будет одна обмотка на 11-13V, схему выпрямителя нужно будет сделать мостовой на четырех диодах. Можно питать и от готового источника, постоянным напряжением 12-18V при токе не ниже 2 А, например, от блока питания какой-то компьютерной периферии или оргтехники.

↑ Вывод

Все три варианта хороши как усилители быстрого приготовления. При эксплуатации с низкоомными наушниками (8 — 32 Ом) явное преимущество за усилителем на микросхеме BA5415A. Предлагаемые усилители могут быть с успехом применены в радиоприемниках, тюнерах, проигрывателях грампластинок и других устройствах.
Усилители на микросхемах ВА5415А и ВА5417 имеют избыточную для современных устройств чувствительность. Усилители хорошо сочетаются с самыми различными источниками сигнала, в том числе со звуковыми картами персональных компьютеров и ноутбуков, усиление 20…22 дБ. Для согласования можно рекомендовать включить резисторы последовательно с регуляторами громкости или поставить перед усилителем пассивные регуляторы тембра.

Значение сопротивлений резисторов составит 82…110 кОм и 330…430 кОм соответственно для усилителей, показанных на рис. 4 и рис. 8.

Обращаю внимание охотников на то, что схему, показанную на рис. 8 можно использовать совместно с направленным микрофоном в качестве усилителя слуха для охоты.

Напряжение питания следует уменьшить до 6…9 В, а усиление поднять до 46 — 47 дБ уменьшением сопротивлений резисторов R1, R2 до 91…100 Ом.

↑ Дополнения камрадов

11.22.2016 Курасов Максим / maxkur
:

Печатка в Лэйке, схема, фотка:

Усилитель ЗЧ в системном блоке компьютера

Поводом для изготовления предлагаемой конструкции стала очередная неисправность активной акустической системы «Genius». Повторно вышел из строя трансформатор питания, который уже заменяли несколько месяцев назад. Возможность применения более мощного трансформатора отсутствовала, поэтому было решено установить плату УМЗЧ этой акустической системы в системный блок компьютера и использовать для её питания имеющееся в компьютере напряжение +12 В. Усилитель был помещён в корпус неисправного привода CD-ROM, при этом были использованы все необходимые для связи с компьютером разъёмы платы последнего.

Однако прямое подключение усилителя к шине питания +12 В оказалось невозможным из-за большого уровня помех на этой шине. Поэтому была организована дополнительная фильтрация питания. Схема фильтра и его подключения к усилителю показана на рис. 1. Здесь XP1 — разъём питания привода CD-ROM, а конденсаторы С15, С16, светодиод HL1, резистор R11, выключатель SA1 и микросхема BA5417 — элементы УМЗЧ «Genius».

Рис. 1.  Схема фильтра и его подключения к усилителю

Дополнительный фильтр состоит из дросселей L1′, L2′ и конденсатора C1′. Он оказался достаточно эффективным при минимальном падении напряжения питания на нём [1]. Двухобмоточный дроссель L1′ содержит 2×30 витков провода ПЭЛ диаметром 0,7 мм, а дроссель L2′ — 9 витков такого же провода диаметром 1 мм. Конденсатор C1′ — К73-9. В конструкции были применены готовые дроссели на кольцевых магнитопроводах от импульсных блоков питания.

На рис. 2 изображён общий вид платы усилителя, установленной в корпус привода CD-ROM. К теплоотводу микросхемы BA5417 прикреплён дополнительный «флажок» для улучшения отвода тепла. Эта мера полезна при применении низкоомных динамических головок. Детали дополнительного фильтра размещены на плате усилителя, с которой удалены трансформатор и другие детали имевшегося на ней узла питания. Выводы дросселя L2′ и конденсатор C1′ впаяны в отверстия от выводов демонтированных диодов выпрямителя, а дроссель L1′ установлен на освободившемся от трансформатора месте платы. Выводы этого дросселя не должны контактировать с проходящими рядом печатными проводниками. Поэтому печатные проводники аккуратно подрезаны, а затем восстановлены навесными проводами.

Рис. 2. Общий вид платы усилителя

На рис. 3 показано, каким образом к приводу CD-ROM подключены разъёмы. Выходные разъёмы для соединения с громкоговорителями установлены на планке от сетевой карты, которую закрепляют в корпусе системного блока компьютера стандартным способом. Входной разъём усилителя соединяют экранированным кабелем с разъёмом F_AUDIO интегрированной звуковой карты материнской платы компьютера или с выходом подключённой к ней звуковой карты. Последний вариант позволяет получить лучшие результаты, хотя технические характеристики интегрированных звуковых карт постоянно улучшаются.

Рис. 3. Подключение разъёмов

На рис. 4 приведён общий вид готового изделия. Отверстия в передней панели корпуса привода CD-ROM закрыты накладкой, изготовленной из упаковки DVD. Такое расположение оперативных регулировок усилителя даёт ряд эксплуатационных преимуществ.

Рис. 4. Общий вид готового изделия

Применение мощного стабилизированного источника питания с дополнительной фильтрацией положительно сказалось на качестве работы усилителя. Контрольное прослушивание с акустическими колонками от электрофона «Аккорд», а затем и с громкого-ворителями «Радиотехника S-50» показало отличное качество звука. Мощности усилителя более чем хватало для озвучивания комнаты площадью 20 м².

Описание аналогичного по назначению устройства было опубликовано в [2]. Но там не принято никаких мер для фильтрации питающего напряжения. Возможно, это очень удачный случай, но вряд ли он может повториться. Помехи по питанию неизбежны. Также настораживает рекомендация автора при повышении мощности усилителя устанавливать в компьютер блок питания мощностью 600 Вт и обдувать вентилятором теплоотвод микросхемы усилителя. Частота вращения крыльчатки вентилятора, отводящего с такого теплоотвода мощность 2×25 Вт, вряд ли будет менее 1000 мин-1 с соответствующим уровнем шума. Рациональнее поместить всю эту конструкцию в отдельный корпус с подходящим теплоотводом и блоком питания, но без вентилятора — источника дополнительного шума.

Литература

1. Куличков А. В. Импульсные блоки питания для IBM PC. — М.: «ДМК пресс», 2000. — URL: http://fictionbook.ru/static/ trials/00/63/27/00632735.a4.pdf (24.05.17).

2. Карпунин И. УМЗЧ в системном блоке компьютера. — Радио, 2017, № 3, с. 28, 29.

Автор: В. Платоненко, г. Набережные Челны, Татарстан

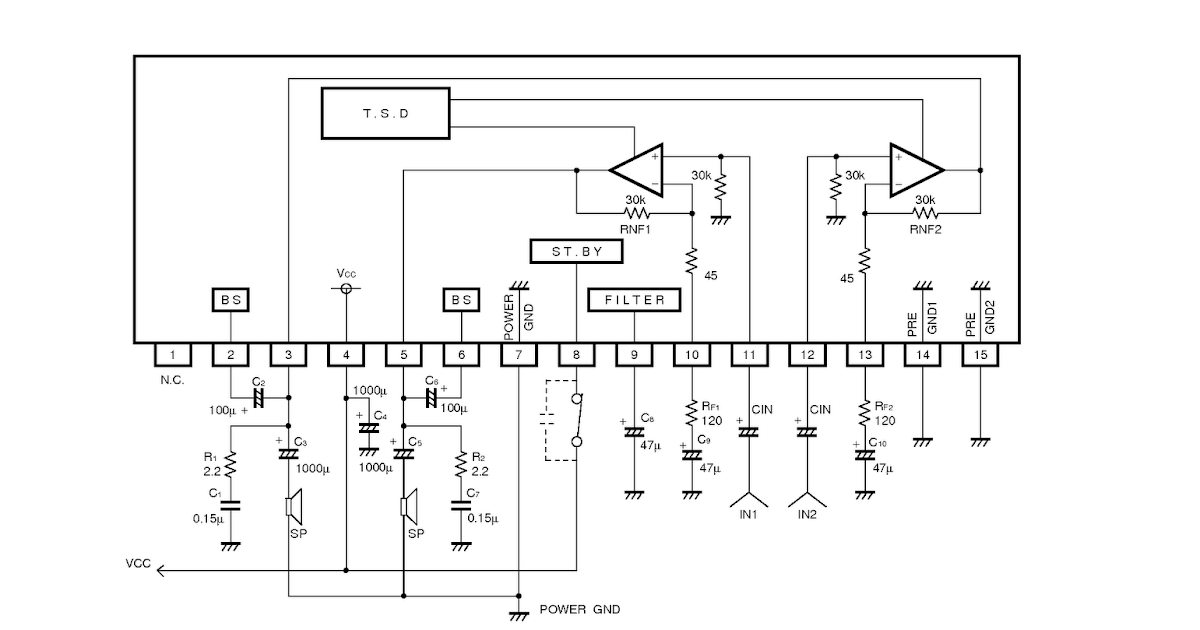

Схема стереофонического усилителя мощности 2×5 Вт на базе BA5417

8 месяцев назад 17 апреля 2022 г. 4408 просмотров

Знакомство с усилителем мощности

Схема, повышающая уровень входной мощности для управления различными нагрузками, называется схемой усилителя мощности. Конечно, это электронная схема, предназначенная для увеличения величины входного сигнала. Усилитель мощности не только выдает большую мощность на выходе, но и обрабатывает большой ток в цепи. Итак, эта статья посвящена изготовлению усилителя мощности на микросхеме BA5417. Поэтому, прежде чем делать усилитель, нам нужно понять функцию ИС.

BA5417 представляет собой монолитную микросхему двойного питания со встроенными двумя высокопроизводительными динамиками. И 2×5 Вт может быть сгенерировано, когда Vcc равно 12 В, а сопротивление нагрузки почти 3 Ом. Кроме того, он рассеивает большую мощность. Таким образом, требуются радиаторы. ИС имеет схему, предотвращающую добавление пульсаций. Следовательно, используется в аудиосистемах, ЖК-телевизорах и т. д.

Купить у Amazom

Аппаратные компоненты

Следующие компоненты необходимы для изготовления схемы усилителя мощности

Серийный номер	Компоненты	Значение	Кол-во
1.	Vero Board/PCB Board		1
2.	Электролитный конденсатор	0,1 мкФ, 47 мкФ , 100 мкФ, 1000 мкФ, развязывающий колпачок постоянного тока	2, 2, 3, 3, 2
3.	Резисторы	2,2 Ом, 120 Ом
4.	Динамики		2
5.	Переключатель SPST		1
6.	IC	1
7.	Напряжение питания	12 В	1

Распиновка BA5417

Для получения подробного описания распиновки, размеров и технических характеристик загрузите техническое описание BA5417

Схема усилителя мощности

Пояснение к работе

В схеме есть конденсаторы C2 и C6 в качестве разделительного конденсатора, который усиливает выходной сигнал и передает его соответствующим динамикам. Конденсаторы C10 и C11 являются развязывающими конденсаторами, которые блокируют уровни постоянного тока во входных сигналах. В то время как C1 и C5 являются бутстрепными конденсаторами, которые подключены к выходу усилителя. И обеспечивает напряжение смещения, превышающее напряжение питания.

Применение и использование

• Аудиосистемы
• Радиовещательные передатчики
• Телевизоры
• Беспроводные передатчики
• Стерео кассетные магнитолы

Похожие посты:

BA5417 Цена — BA5417 в наличии

BA5417 Усилитель мощности Описание

BA5417 представляет собой двойную монолитную силовую ИС OTL с двумя встроенными схемами усилителя громкоговорителей с высокой выходной мощностью. Это устройство производится компаниями ROHM Semiconductors и Unironic Technologies Co. LTD. Микросхема BA5417 может выдавать 5 Вт на канал в громкоговорители с сопротивлением 4 Ом при напряжении питания 12 В постоянного тока. Это устройство BA5417 не только превосходит базовые характеристики, но также имеет встроенную схему мягкого клиппинга, функцию отключения при перегреве и цепей ожидания, мягкое ограничение, широкий диапазон рабочего напряжения и т. д. Это устройство совместимо для использования с магнитолами и мини-компоплеерами. Он разработан для оснащения функциями переключения в режиме ожидания для превосходного общего гармонического искажения (THD) около 0,1% при F = 1 кГц; Pout = 0,5 Вт и другие основные характеристики.

Конфигурация контактов и особые примечания Vcc = 12 В и RL = 3 Ом и 5,6 Вт (2,8 Вт × 2), когда VCC = 9 В и RL = 3 Ом.

●  Диапазон напряжения питания устройства BA5417 составляет от 6 до 15 В постоянного тока.

● Рекомендуемое напряжение питания для этой схемы составляет 12 В постоянного тока.

●  Фильтрация и регулировка источника питания должны выполняться в соответствии со стандартами.

●  Для устройства BA5417 требуется радиатор.
