Принцип работы бестрансформаторного блока питания

Бестрансформаторный блок питания (БП) — это устройство, которое преобразует высокое переменное напряжение сети (220В) в низкое постоянное напряжение без использования трансформатора. Основной принцип работы такого БП заключается в следующем:

• Понижение напряжения с помощью конденсатора или резистора
• Выпрямление пониженного напряжения диодным мостом
• Стабилизация выпрямленного напряжения стабилитроном
• Сглаживание пульсаций конденсатором

В отличие от трансформаторных БП, бестрансформаторные схемы компактнее и дешевле, но имеют ряд ограничений по мощности и безопасности.

Основные типы схем бестрансформаторных блоков питания

Существует два основных типа схем бестрансформаторных БП:

1. Емкостные бестрансформаторные БП

В емкостных схемах для понижения напряжения используется конденсатор. Типовая схема емкостного БП выглядит следующим образом:

• Входной конденсатор (обычно 0.1-2 мкФ) для понижения напряжения
• Диодный мост для выпрямления
• Стабилитрон для стабилизации напряжения
• Выходной конденсатор для сглаживания

Емкостные схемы обеспечивают более высокий КПД по сравнению с резистивными.

2. Резистивные бестрансформаторные БП

В резистивных схемах понижение напряжения осуществляется с помощью резистора. Типовая схема включает:

• Входной резистор (обычно 1-10 кОм) для ограничения тока
• Диодный мост
• Стабилитрон
• Выходной конденсатор

Резистивные схемы проще, но менее эффективны из-за больших потерь на резисторе.

Преимущества бестрансформаторных блоков питания

Основные достоинства бестрансформаторных БП по сравнению с трансформаторными:

• Малые габариты и вес
• Низкая стоимость
• Простота конструкции
• Отсутствие электромагнитных помех

Благодаря этим преимуществам бестрансформаторные БП широко применяются в компактных маломощных устройствах.

Недостатки и ограничения бестрансформаторных БП

Наряду с достоинствами, бестрансформаторные БП имеют ряд существенных недостатков:

• Отсутствие гальванической развязки от сети
• Ограничение по выходной мощности (обычно не более 1-2 Вт)
• Высокий уровень пульсаций выходного напряжения
• Низкая нагрузочная способность
• Опасность поражения электрическим током

Из-за этих ограничений бестрансформаторные БП применяются только в маломощной аппаратуре, не требующей высокой безопасности.

Области применения бестрансформаторных источников питания

Благодаря своей компактности и низкой стоимости, бестрансформаторные БП нашли применение во многих областях:

• Бытовая техника (часы, радиоприемники, пульты ДУ)
• Светодиодные светильники
• Зарядные устройства для маломощных гаджетов
• Датчики и системы автоматики
• Маломощные контроллеры и микропроцессорные устройства

В этих применениях важны малые габариты и низкая цена, а выходная мощность не превышает 1-2 Вт.

Расчет и выбор компонентов для бестрансформаторного БП

При проектировании бестрансформаторного БП необходимо правильно рассчитать и выбрать основные компоненты:

Входной конденсатор или резистор

Номинал входного конденсатора (для емкостной схемы) рассчитывается по формуле:

C = I / (2πfU), где:

• I — требуемый выходной ток
• f — частота сети (50 Гц)
• U — напряжение сети (220В)

Для резистивной схемы сопротивление резистора выбирается из соотношения:

R = U / I, где U — напряжение сети, I — требуемый ток.

Выпрямительные диоды

Диоды выбираются с обратным напряжением не менее 400В и прямым током с запасом 2-3 раза больше расчетного.

Стабилитрон

Напряжение стабилизации выбирается на 2-3В выше требуемого выходного напряжения. Мощность — с запасом в 2 раза.

Выходной конденсатор

Емкость выбирается из расчета 1000-2000 мкФ на 100 мА выходного тока. Рабочее напряжение — в 1.5-2 раза выше выходного.

Правильный расчет обеспечит стабильную работу и требуемые параметры бестрансформаторного БП.

Меры безопасности при использовании бестрансформаторных БП

Из-за отсутствия гальванической развязки бестрансформаторные БП потенциально опасны. Для повышения безопасности необходимо:

• Использовать качественные компоненты с запасом по напряжению
• Обеспечить надежную изоляцию всех цепей
• Применять предохранители и варисторы для защиты
• Использовать разрядные резисторы для входных конденсаторов
• Не прикасаться к схеме при включенном питании

Соблюдение этих мер позволит безопасно эксплуатировать бестрансформаторные БП в бытовых условиях.

Сравнение бестрансформаторных и трансформаторных блоков питания

Бестрансформаторные и трансформаторные БП имеют свои особенности:

Параметр	Бестрансформаторные БП	Трансформаторные БП
Габариты и вес	Малые	Большие
Стоимость	Низкая	Высокая
Выходная мощность	До 1-2 Вт	До сотен Вт
КПД	50-70%	70-90%
Гальваническая развязка	Отсутствует	Есть

Выбор типа БП зависит от конкретного применения и требований к устройству.

Перспективы развития бестрансформаторных источников питания

Несмотря на ограничения, бестрансформаторные БП продолжают развиваться. Основные направления совершенствования:

• Повышение КПД и выходной мощности
• Улучшение стабилизации и снижение пульсаций
• Интеграция схем в специализированные микросхемы
• Применение новых типов конденсаторов и полупроводников
• Разработка схем с гальванической развязкой

Это позволит расширить области применения бестрансформаторных БП и повысить их характеристики.

БЕСТРАНСФОРМАТОРНЫЕ БП НА 5, 9, 12, 24 В

Небольшие бестрансформаторные блоки питания часто используются для питания маломощных устройств от сети 220 В. Если ток потребляемый нагрузкой составляет порядка нескольких десятков миллиампер, можно легко преобразовать входное напряжение переменного тока в выходное постоянного, без необходимости использования громоздких и дорогих трансформаторов. Бестрансформаторные решения не только легче по весу и размерам, но и дешевле.

В зависимости от типа схемы бестрансформаторные источники питания делятся на две категории: емкостные и резистивные. Далее разберем характеристики каждой из этих схем. А также дадим практические советы о том, как выбрать мощность соответствующих электронных компонентов для этой схемы и какие меры следует предпринять для повышения безопасности такого источника питания.

Емкостный бестрансформаторный источник питания

Схема бестрансформаторного емкостного источника питания представлена на рисунке. Значения, указанные для компонентов, зависят от параметров схемы, формулы для расчета этих значений приведены. L и N представляют собой фазовую линию и ноль сетевого напряжения переменного тока соответственно, а Vout – это выходное напряжение от источника питания. Выходной ток обозначен как Iout.

Пусковой ток, способный повредить компоненты источника питания, ограничивается резистором R1 и реактивным сопротивлением конденсатора C1. Элемент D1 – стабилитрон, обеспечивающий стабилизацию опорного напряжения, а D2 – обычный кремниевый диод, задачей которого является выпрямление переменного напряжения. Напряжение на нагрузке остается постоянным, пока выходной ток Iout меньше или равен входному току Iin, значение которого можно рассчитать как:

Где VZ – напряжение стабилитрона, VRMS – среднеквадратичное значение входного переменного напряжения, а f – его частота. Минимальное значение Iin должно соответствовать потребляемой мощности нагрузки, а максимальное значение используется для выбора соответствующей номинальной мощности для каждого элемента. Выходное напряжение Vout можно рассчитать как:

Где VD – напряжение прямого смещения D2 – падение напряжения на диоде (обычно 0,7 В для кремниевого диода). Что касается R1, рекомендуется выбирать элемент с мощностью, по крайней мере, в 2 раза превышающей значение теоретической мощности рассеиваемой на R1 (PR1), которая определяется формулой:

Конденсатор C1, от которого происходит название схемы этого типа, следует выбирать с напряжением по крайней мере, в 2 раза превышающим напряжение сети переменного тока (400 В минимум). Диод D1 должен иметь мощность как минимум в 2 раза больше теоретического значения, определяемого по следующей формуле:

То же самое относится к мощности диода D2, где только вместо VZ теперь можно использовать постоянное значение падения напряжения, например 0,7 В для типичного кремниевого выпрямительного диода. В случае C2 обычно используется электролитический конденсатор с напряжением в 2 раза превышающим напряжение VZ.

Основными преимуществами емкостного решения перед БП на основе трансформатора являются уменьшенный размер, вес и стоимость.

2 для R1 и P = V х I для диодов D1 и D2). Электролитический конденсатор С2 следует выбирать как для емкостного исполнения.

Преимущество резистивного источника питания в том, что он меньше по размеру и весу по сравнению с трансформаторной схемой и является самым дешевым решением для электропитания. Но и в этом случае нет гальванической развязки от сети переменного тока, и кроме того, КПД ниже чем в емкостном решении.

Безопасность бестрансформаторных БП

Обе электросхемы имеют свои ограничения: они лишены какой-либо изоляции и защиты от сетевого напряжения, что является серьезной проблемой для безопасности. Но благодаря незначительным изменениям, можно адаптировать обе представленные схемы для реального использования и обеспечить соблюдение минимальных стандартов безопасности. Модификации включают:

1. Добавление предохранителя для защиты от чрезмерного входного тока;
2. Добавление варистора для защиты от переходных процессов;
3. Резистор R2 (R3) подключен параллельно C1 (C3) для улучшения электромагнитной устойчивости;
4. Разделение R1 на два резистора R1 и R2 для обеспечения лучшей защиты от скачков напряжения и предотвращения электрических дуг для резистивной цепи.

Для небольших нагрузок можно снизить напряжение с 220 В переменного тока до нескольких вольт (например 5, 9, 12 или 24), используя только токоограничивающий резистор, как показано на принципиальной схеме. КПД такой схемы чрезвычайно низок (1%), поскольку большая часть энергии теряется в виде тепла через резистор R1. Этот компонент действительно должен проделать большую работу чтобы снизить напряжение с 220 В до 12 В.

В этом примере этот линейный элемент рассеивает в среднем 22 Вт. Следовательно, он должен быть рассчитан не менее чем на 50 Вт. Его мощность рассеяния можно определить по формуле:

Переходные напряжения (за одну секунду) со значениями используемых компонентов показаны на графиках.

График верхний показывает, сколько времени требуется чтобы выходное напряжение достигло 12 В. Это время зависит от постоянной времени схемы, определяемой конденсатором C1. Тут время зарядки конденсатора следующее:

• C1 = 100 мкФ, T = 25 мс
• C1 = 470 мкФ, T = 130 мс
• C1 = 1000 мкФ, T = 290 мс
• C1 = 4700 мкФ, T = 1,4 сек
• C1 = 10000 мкФ, T = 3 сек

При постоянном сопротивлении нагрузки пульсации выходного напряжения зависят от емкости конденсатора С1. Чем больше емкость конденсатора, тем меньше пульсации выходного напряжения. При использовании указанных выше конденсаторов уровень пульсаций, измеренный как размах напряжения сигнала, выглядит следующим образом:

• C1 = 100 мкФ, пульсации = 1,2 Vpp
• C1 = 470 мкФ, пульсации = 261,7 mVpp
• C1 = 1000 мкФ, пульсации = 121,5 mVpp
• C1 = 4700 мкФ, пульсации = 25,3 mVpp
• C1 = 10 000 мкФ, пульсации = 11,9 mVpp

Но что более важно чем пульсация, на рисунке видно что выходное напряжение от источника питания не достигает желаемого напряжения 12 В, а только около 11,3 В.

Оказывается даже без нагрузки при подключении выходное напряжение всегда ниже 12 В. Это падение напряжения вызвано диодом D2. Помещенный в это место диод Шоттки мог бы уменьшить его, но не до нуля.

Конденсатор улучшает ситуацию

Как видно на схеме, добавление полиэфирного конденсатора последовательно с линией питания повышает эффективность. В этой конфигурации КПД уже составляет до 20%.

Поскольку максимальное напряжение на конденсаторе превышает 320 В, необходимо выбрать компонент, способный работать при напряжении не менее 600 В, как показано на рисунке.

В этой конфигурации R1 рассеивает только 0,5 Вт, но всегда лучше использовать его с номинальной мощностью не менее 2 Вт. Конденсатор C2 действует как резистор и имеет некоторую емкость при 50 Гц. Более конкретно емкость конденсатора на частоте f определяется по следующей формуле:

Из приведенной формулы конденсатор C2 имеет реактивное сопротивление 6772 Ом при 50 Гц, но, в отличие от резистора он не выделяет тепла. Выходное напряжение схемы также составляет 12 В за вычетом падения напряжения на диоде D1.

Рекомендации по проектированию БП

Когда цепь отключена, конденсатор C2 может оставаться заряженным в течение длительного времени. Рекомендуется подключать резистор с высоким сопротивлением параллельно этому элементу, как показано на рисунке. Этот резистор, например сопротивлением 470 кОм, не влияет на нормальную работу схемы. В стандартных условиях он рассеивает около 100 мВт тепла. Полный разряд конденсатора С2 происходит примерно за 1 секунду, но уже через 0,4 секунды значение напряжения на этом элементе станет не опасным для человека.

Следует отметить, что R2 должен быть рассчитан на работу при таком высоком напряжении. Поэтому обычно используются два или более обычных резистора мощностью 1/4 Вт, соединенных последовательно (для увеличения максимального напряжения пробоя).

Что касается последовательного резистора с токоограничивающим конденсатором, резистор нельзя полностью заменить перемычкой, потому что при подключении блока питания к сети можно словить вершину синусоиды и реактивное сопротивление конденсатора будет порядка не килоом, а единиц Ом. Резистор – это защита от такой «удачи». В свою очередь, большой резистор означает большие потери мощности и даже более низкий КПД.

Вот относительно мощный блок питания, сделанный для тока 150 мА 24 В. Помимо токоограничивающих элементов и разрядного резистора (C 2,5 uF, R 51R и 1M), на плате есть диодный мост, стабилитрон 24V и конденсатор фильтра 100 uF.

В общем самые большие преимущества бестрансформаторного источника питания можно увидеть, когда токовые требования составляют до 30 мА, тогда конечно вес, количество элементов, простота эксплуатации сделают разумным выбор такой схемы. Но всегда помните про отсутствие гальванической развязки с сетью 220 В!

   Форум по блокам питания

Бестрансформаторные блоки питания: самостоятельная сборка схем

---

Компактные бестрансформаторные блоки питания часто используются для питания от электросети небольших маломощных устройств. В этой статье мы рассмотрим несколько аппаратных аспектов, а во второй части покажем, как смоделировать такую ​​схему.

Если ток, потребляемый нагрузкой, составляет порядка нескольких десятков миллиампер, можно легко преобразовать входное напряжение переменного тока в напряжение постоянного тока без необходимости использования громоздких и дорогих трансформаторов.

Бестрансформаторные блоки питания не только имеют меньший вес и габариты, но и дешевле. В зависимости от типа схемы, бестрансформаторные блоки питания делятся на две категории: емкостные и резистивные.

Ниже мы разберем характеристики каждого типа этих схем. В статье также даются практические советы о том, как выбрать мощность соответствующих электронных компонентов для этой системы и какие меры следует предпринять для повышения безопасности эксплуатации такого блока питания.

Содержание

1. Бестрансформаторный емкостный блок питания
2. Бестрансформаторный резистивный блок питания
3. Как повысить безопасность

Бестрансформаторный емкостный блок питания

Схема бестрансформаторного емкостного блока питания показана на рисунке 1. Значения, указанные для компонентов, относятся к конкретной схеме блока питания, а формулы, позволяющие рассчитать эти значения, приведены ниже. L и N указывают, соответственно, «фазу» и «ноль» сетевого напряжения переменного тока, в то время как VOUT — выходное напряжение, а I_OUT — выходной ток.

Пусковой ток (потенциально способный повредить компоненты) ограничивается резистором R₁ и реактивным сопротивлением C₁. Элемент D₁ является диодом Зенера, который обеспечивает стабилизированное опорное напряжение, в то время как D₂ представляет собой кремниевый диод с задачей выпрямления напряжения переменного тока.

Рисунок 1: Емкостный бестрансформаторный блок питания

Напряжение на нагрузке остается постоянным, пока выходной ток I_OUT меньше или равен входному току I_IN, значение которого можно рассчитать как:

Где V_Z — напряжение стабилитрона, V_RMS — это среднеквадратичное значение входного переменного напряжения, а f — его частота. Минимальное значение I_IN должно соответствовать потребной мощности нагрузки, а его максимальное значение должно использоваться для выбора правильной номинальной мощности для каждого компонента. Выходное напряжение V_OUT можно рассчитать как:

Где V_D — напряжение прямого смещения на D₂ (0,6–0,7v для обычного кремниевого диода). Что касается R₁, рекомендуется выбирать элемент, по крайней мере, с удвоенной мощностью сравнительно с теоретическим значением P_R1, определяемым по формуле:

Конденсатор C₁, который дает название этому типу схемы, следует выбирать с напряжением, по крайней мере, вдвое превышающим напряжение сети переменного тока (например, 250v в США). Диод D₁ должен иметь мощность, как минимум, в два раза превышающую теоретическое значение, определяемое следующей формулой:

То же самое относится к мощности диода D₂, где значение постоянного напряжения 0,7v теперь может использоваться вместо V_Z. Для C₂ обычно применяется электролитический конденсатор с напряжением в два раза выше V_Z.

Основные преимущества емкостной схемы, в сопоставлении с трансформаторным вариантом заключаются в меньших размерах, весе и стоимости. Сравнительно с конструкцией резистивного типа, представленным в следующем абзаце, эта схема позволяет получить более высокий уровень эффективности. К недостаткам можно отнести отсутствие изоляции от входного переменного напряжения и более высокую стоимость в отличии от резистивным прибором.

Бестрансформаторный резистивный блок питания

Схема типичного бестрансформаторного резистивного блока питания показана на рисунке 2. Опять же, выходное напряжение V_OUT остается постоянным, пока ток I_OUT меньше или равен входному току I_{IN, с той лишь разницей, что теперь ограничение пускового тока осуществляется только резистором R1. Выходное напряжение VOUT можно рассчитать по той же формуле, что и для емкостного блока питания, а входной ток IIN теперь можно получить, применив следующую формулу:}

Рисунок 2: Резистивный бестрансформаторный источник питания

Как и в предыдущем случае, компоненты должны быть выбраны со значением мощности, по крайней мере, вдвое превышающим теоретическое значение, которое можно рассчитать, применив закон Ома ( P=R×I2 для резистора R₁ и P=V×I для диодов D₁ и D₂ ). Электролитический конденсатор С₂ должен иметь такое же значение, как в емкостном случае.

Преимущество резистивного источника питания в том, что он имеет меньшие размеры и вес в отличии от трансформаторной версии и представляет собой самое дешевое устройство. Однако даже в этом случае нет изоляции от сети переменного тока и КПД ниже, чем у емкостного варианта схемы.

Как повысить безопасность

Обе предложенные схемы имеют большой предел: они лишены какой-либо изоляции и защиты от сетевого напряжения, что представляет собой серьезную проблему безопасности. Однако путем внесения некоторых небольших изменений можно настроить обе цепи для удовлетворения этого требования. Модификации, показанные на рисунке 3, включают в себя эти добавления:

• Предохранитель для защиты от перегрузки по току
• Варистор для защиты от переходных процессов
• Резистор R₂ ( R₃ ) параллельно включенный с C₁ ( C₃ ) обеспечивают улучшения электромагнитной устойчивости.
• Разделение R₁ на два резистора R₁ и R₂ для лучшей защиты от переходных процессов напряжения и предотвращения возникновения электрической дуги (только для резистивной цепи).

Рисунок 3: Модификации для повышения безопасности

Бестрансформаторный блок питания | 5v / 9v / 12v / 15v » Freak Engineer

12 июля 2022 г. 9 ноября 2021 г. Акаш Шарма

В этой статье рассказывается о работе, схеме, преимуществах, недостатках и применении бестрансформаторного источника питания.

Как правило, источники питания постоянного тока преобразуют переменный ток в постоянный (небольшое постоянное напряжение) с помощью понижающих трансформаторов или SMPS (импульсный источник питания). Эти блоки питания включают в себя множество шагов для понижения постоянного тока. Для небольших приложений эти шаги являются основным недостатком. То есть –

1. Высокая стоимость
2. Громоздкий
3. Требуется больше места

Что такое бестрансформаторный блок питания?

Бестрансформаторный источник питания представляет собой схему, которая преобразует входное переменное напряжение высокого напряжения (230 В) в низкое напряжение постоянного тока при слабом токе без использования трансформатора. Он используется там, где мало места для схемы.

Принцип работы бестрансформаторного источника питания

Принцип работы бестрансформаторного источника питания включает в себя схему делителя напряжения. Он преобразует однофазное переменное напряжение в желаемое низкое напряжение постоянного тока. Концепция этого источника питания включает в себя разделение напряжения, выпрямление, регулирование и ограничение тока.

Конденсатор 225j снижает напряжение 230 В переменного тока примерно до 24 В переменного тока. Резистор сопротивлением 1 МОм, который закорачивает конденсатор, называется продувочным резистором, назначение этого резистора — разрядить конденсатор, когда цепь отключена.

Далее в схеме имеется мостовой выпрямитель, преобразующий переменный ток в постоянный. Стабилитрон рядом с ним регулирует напряжение до нужного уровня, а конденсатор емкостью 470 мкФ сглаживает протекание тока. Резистор 100 Ом ограничивает протекание тока в цепи.

Необходимые компоненты

Компоненты, необходимые для бестрансформаторного источника питания:

1. Конденсатор 225 Дж / 400 В
2. Конденсатор 470 мкФ / 25 В
3. In 4007 Диод x 4 1 МОм Резистор 0,25 Вт
4. Резистор 100 Ом 2 Вт
5. Соединительные провода
6. Veroboard / Breadboard

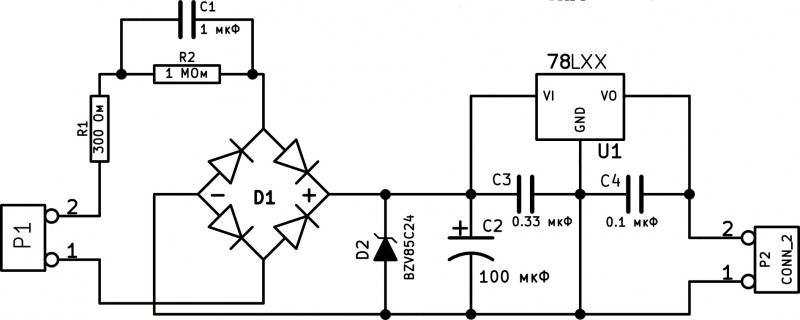

Принципиальная схема

Схема бестрансформаторного блока питания

На приведенном выше рисунке показан бестрансформаторный блок питания. Он преобразует 220 В переменного тока в 5 В, 9 В, 12 В, 15 В с использованием конденсатора (емкостное сопротивление), резистора, мостового выпрямителя и стабилитрона.

Конденсатор (225 Дж / 400 В) снижает напряжение, выпрямитель преобразует его в постоянный ток, стабилитрон регулирует напряжение, а резистор ограничивает ток.

Соединение

Подсоедините провода поэтапно, как указано ниже –

1. Возьмите конденсатор 225Дж и закоротите его клемму с помощью разрядного резистора 1 МОм.
2. Сделайте мостовой выпрямитель, используя диод in4007, как показано на принципиальной схеме.
3. Теперь подключите один вывод конденсатора 225 Дж к мостовому выпрямителю, как показано на рисунке.
4. Подключите резистор 100 Ом к мостовому выпрямителю, как показано на рисунке.
5. Подключите стабилитрон с нужным напряжением.
6. Добавьте конденсатор фильтра 470 мкФ / 25 В к выходу постоянного тока мостового выпрямителя.
7. Теперь наша схема готова. Подайте вход переменного тока на свободные клеммы конденсатора 225 Дж и 100 Ом.

Преимущества

1. Малый ток
2. Дешевый
3. Слаботочный

Недостатки

1. Опасно (без изоляции / без гальванической развязки)
2. Слаботочный

Применение бестрансформаторного источника питания

1. Устройства с низким потреблением тока, работающие от низкого постоянного напряжения.
2. Очень маленькая схема, занимающая очень мало места. Он легко помещается в небольшие устройства.
3. Используется в качестве зарядного устройства в аварийных светильниках, ловушках для насекомых и т. д.
4. Эта схема используется в качестве драйвера светодиодов в дешевых бытовых светодиодных лампах.

Автор

Акаш Шарма

Поделиться этим сообщением

Бестрансформаторная схема источника питания — проект «Сделай сам»

4 недели назад 11 мая 2020 г. by Syed Saad Hasan

9 192 просмотра

Разработка эффективных источников питания является серьезной проблемой современной электроники, поскольку одной из основных проблем современной электроники является эффективное генерирование постоянного тока низкого напряжения из источника переменного тока, такого как настенная розетка, для питания любой цепи. Одним из решений, которое может прийти в голову, является источник питания на основе трансформатора, который понижает мощность источника переменного тока, чтобы его можно было выпрямить до приемлемого уровня источника постоянного тока. Но несмотря на то, что трансформаторные блоки питания весьма полезны, они часто оказываются довольно дорогими и требуют много места для правильного размещения. Итак, в этом проекте мы собираемся разработать простую и компактную емкостную бестрансформаторную схему источника питания постоянного тока.

Сердцем этого бестрансформаторного источника питания является конденсатор класса X. Это керамический металлизированный полипропиленовый пленочный конденсатор. Конденсаторы с рейтингом X обычно подключаются последовательно к любой линии переменного тока, находящейся под напряжением, чтобы снизить напряжение переменного тока. Они также подключены от линии к нейтрали в некоторых цепях. Это затем помогает блокировать любые электрические помехи от проникновения в цепь.

Аппаратные компоненты

Следующие компоненты необходимы для изготовления бестрансформаторного источника питания

S.No	Component	Value	Qty
1)	Film Capacitor (ceramic)	1.1uF/115J/400V	1
2)	Diodes	1N4007	4
3)	AC Wall outlet	220V	1
4)	AVO Meter	–	1
5)	Capacitor	220uF/63V	1
6)	Resistors	2. 2M Ohms, 100K Ohms, 680 Ohms	3
7)	Breadboard/Veroboard	–	1
8)	Soldering Iron	45W – 60W	1
9)	Soldering wire with Flux	–	1
10)	Провода-перемычки	–	При необходимости

Цепь бестрансформаторного источника питания

Шаги

Обязательно выполните шаги, показанные на видео выше.

1) Припаяйте резистор 2,2 МОм к плате Vero.

2) Припаяйте пленочный конденсатор 1,1 мкФ параллельно резистору 2,2 МОм.

3) Припаяйте 4 диода (1N4007) к плате Veroboard.

4) Припаять резистор 680 Ом на выходе выпрямительного моста.

5) Припаяйте резистор 100кОм последовательно с резистором 680Ом

6) Припаяйте конденсатор 220мкФ параллельно выпрямительному мосту.

7) Припаяйте входные и выходные разъемы к схеме.

8) Проверить и проверить цепь с помощью мультиметра.

Пояснение к работе

Схема работает следующим образом, в цепь подается входное напряжение 220 В переменного тока. Конденсатор с рейтингом X (1,1 мкФ) снижает напряжение до желаемого диапазона напряжения (12 В), здесь резистор 2,2 МОм подключен параллельно конденсатору, чтобы разрядить накопленный ток в конденсаторе, когда цепь выключена, тем самым предотвращая поражение электрическим током. Это сопротивление называется Сопротивление прокачки .

Низкий сигнал переменного тока затем отправляется на мостовой выпрямитель (комбинация из 4 диодов), который преобразует сигнал переменного тока в пульсирующий постоянный ток.
