Блок питания на кенотроне 5ц3с схема. Ламповые усилители на кенотронах: особенности конструкции и применения

Какие преимущества и недостатки имеют ламповые усилители на кенотронах. Как правильно выбрать и подключить кенотрон в блоке питания. Какие схемы включения кенотронов наиболее эффективны. Как устранить проблемы с фоном и наводками в усилителях на кенотронах.

Особенности применения кенотронов в ламповых усилителях

Кенотроны — это электровакуумные диоды, которые часто используются в блоках питания ламповых усилителей для выпрямления переменного тока. Их применение имеет ряд особенностей:

• Обеспечивают «мягкое» выпрямление без резких скачков напряжения
• Имеют большое внутреннее сопротивление, что влияет на работу усилителя
• Требуют отдельной цепи накала и времени на прогрев
• Создают дополнительный нагрев конструкции
• Могут быть источником помех и фона

При этом многие аудиофилы считают, что кенотроны улучшают звучание лампового усилителя, делая его более «мягким» и «музыкальным». Однако объективных подтверждений этому нет.

Выбор кенотрона для блока питания усилителя

При выборе кенотрона для использования в ламповом усилителе нужно учитывать следующие параметры:

• Максимальное обратное напряжение — должно быть выше напряжения вторичной обмотки трансформатора
• Максимальный выпрямленный ток — должен соответствовать потребностям усилителя
• Падение напряжения на лампе — влияет на выходное напряжение
• Тип цоколя — для совместимости с панелью
• Напряжение и ток накала

Популярные модели кенотронов: 5Ц3С, 5Ц4С, 6X5GT, 5U4G. Для маломощных усилителей подойдут 6Ц4П или 6X4. Мощные конструкции могут потребовать 5Ц8С или GZ34.

Схемы включения кенотронов в блоке питания

Существует несколько основных схем включения кенотронов в блоке питания лампового усилителя:

Однополупериодная схема

Самая простая схема с одним кенотроном. Обеспечивает выпрямление только одной полуволны переменного напряжения. Имеет большие пульсации, требует мощной фильтрации.

Двухполупериодная схема со средней точкой

Использует два кенотрона и трансформатор со средней точкой. Обеспечивает выпрямление обеих полуволн. Меньше пульсаций, но требует более сложный трансформатор.

Мостовая схема

Применяет четыре кенотрона в мостовом включении. Позволяет получить максимальное выпрямленное напряжение. Сложнее в реализации, но эффективна для мощных усилителей.

Особенности конструкции блока питания на кенотронах

При разработке блока питания на кенотронах нужно учитывать следующие моменты:

• Обеспечить хорошую вентиляцию для отвода тепла от ламп
• Использовать отдельный трансформатор для накала кенотронов
• Применять задержку подачи анодного напряжения
• Обеспечить плавный заряд фильтрующих конденсаторов
• Использовать качественные компоненты в фильтре питания
• Экранировать цепи накала для уменьшения наводок

Правильно спроектированный блок питания на кенотронах может обеспечить стабильное питание лампового усилителя с минимальным уровнем пульсаций и шумов.

Борьба с фоном и наводками в усилителях на кенотронах

Кенотроны могут быть источником повышенного фона и наводок в ламповом усилителе. Для борьбы с этим применяются следующие методы:

• Экранирование трансформаторов и дросселей фильтра
• Разделение цепей накала и анодного питания
• Использование стабилизированного питания накала
• Применение общей точки заземления «звездой»
• Фильтрация напряжения накала кенотронов
• Использование многозвенных LC или RC фильтров

При тщательной проработке конструкции можно добиться очень низкого уровня фона даже в усилителях на кенотронах. Однако это требует значительных усилий разработчика.

Альтернативы кенотронам в ламповых усилителях

Несмотря на популярность кенотронов среди аудиофилов, существуют более современные и эффективные решения для блоков питания ламповых усилителей:

• Полупроводниковые выпрямители на диодах Шоттки
• Импульсные источники питания
• Линейные стабилизаторы на полевых транзисторах
• Гибридные схемы с ламповой стабилизацией

Эти решения позволяют получить более стабильное питание с меньшим уровнем шумов и пульсаций. Однако многие ценители ламповой техники по-прежнему предпочитают классические схемы на кенотронах.

Влияние кенотронов на звучание лампового усилителя

Вопрос о влиянии кенотронов на звучание лампового усилителя является предметом споров среди аудиофилов. Сторонники кенотронов утверждают, что они обеспечивают:

• Более «мягкое» и музыкальное звучание
• Лучшую передачу микродинамики
• Более естественное звучание высоких частот
• Улучшенную сцену и пространственность

Однако объективных измерений, подтверждающих эти утверждения, не существует. Вероятно, эффект от применения кенотронов связан с их влиянием на динамические характеристики блока питания. В любом случае, выбор между кенотронами и современными решениями остается за разработчиком и пользователем усилителя.

Ламповые усилители, блок питания и применение кенотронов

Согласно утверждениям «аудиофилов» классический ламповый усилитель непременно должен быть построен с применением кенотронов в выпрямителях блока питания. По здравому размышлению могу заключить, что это собачий бред. Однако выглядит идея симпатично. И запрос обчественности на такое чудо существует, поэтому привожу основные сведения, необходимые для применения кенотронов, а также практические конструкции. Для применения кенотронов с традиционным трансформатором питания анодов лампового усилителя нужно иметь пару симметричных обмоток, рассчитанных прямо на номинальное напряжение анодов. Например для пары 6П3С с напряжением под нагрузкой +400 вольт в аноде к кенотрону нужно иметь две анодные обмотки трансформатора с напряжением около ~310-320 вольт каждая. На батарее конденсаторов напряжение подскочит до +450 вольт. Но вольт 30 просядет в кенотронах, вольт 30 просядет в медных проводах. И останется как раз +390-400 вольт. А если обмотки анодного трансформатора дохлые, намотанные тонким проводом, то и +390 не выйдет. Применение кенотронов не всегда приемлемо именно по условию наличия пары симметричных обмоток. В случае с кенотронами нужен добротный силовой трансформатор, который стоит денег. А это не всегда возможно и не всегда целесообразно. Нередко анодное напряжение приходится собирать из мелких обмоток, не свегда симметричных. Главнее при этом оказывается другое условие — мелкий ток холостого хода всех трансформаторов. А блок питания лампового усилителя при этом создаётся как автономный модуль, со всеми дополнительными устройствами внутри, компактный модуль с автоматикой и микроконтроллером, в котором кенотроны просто излишни. Именно такой принцип конструирования лампового усилителя является правильным. Я бы сказал — единственно правильным. Убавьте понты, мало цености в конструкции, создаваемой как солянка из кучек трансформаторов и ламп, которые вначале раскладывают как пасьянс на общем каркасе, а затем собирают навесным монтажом, заранее закладывая конструкционные ошибки. А затем начинают борьбу с фоном переменного тока. Проектировать и конструировать ЛУМЗЧ нужно иначе, принципиально иначе. Выделить нужно в прокте два главных модуля: 1.Блок питания с автоматикой и 2.Усилитель звука (выходные трансформаторы и лампы — 2 комплекта). После их раздельного проектирования, моделирования, конструктивной проработки, сопряжения решений, изготовления, испытания и тщательной настройки модули соединяют. Но при этом следует хорошо продумать конструкционную и электромагнитную совместимость всех узлов в рамках выбранного дизайна. Вот так.

6Ц4П — кенотрон под пальчиковый цоколь. Сравнительно удобный и малогабаритный кенотрон. Его применение будет уместным в ламповых конструкциях, построенных на пальчиковых лампах. В этом случае дизайн будет единым, а конструкция вполне лаконичной. Ну о достоинствах применения кенотронов говорить бессмысленно, поскольку таковых просто нет. Недостатков огромное количество, начиная с большого внутреннего сопротивления и большой потери напряжения на лампе. При пиках нагрузки просадка напряжения питания может приводить к дополнительным искажениям сигнала. Надёжность ламповой конструкции снижается пропорционально увеличению в усилителе электронных компонентов. Есть в применении кенотронов и проблема пусковой (пиковой) перегрузки выпрямителя. Приходится жестко ограничивать броски токов, особенно в случае применения батарей конденсаторов повышенной ёмкости. Кроме того, потребляется явно излишнее количество электроэнергии и нагревается усилитель существенно больше.

Но  зато в дизайне усилителя появляются новые разноцветные огоньки горящих лампочек. Количество понтов в ламповом усилителе с применением кенотронов увеличивается, поэтому ценник естественно уходит в гору. Ну и ладно, помашем ему рукой. Клиент пусть платит за свои капризы.

6Ц5С — мелкий кенотрон под октальный цоколь. Сравнительно малогабаритный кенотрон, использование которого будет уместным в ламповых конструкциях, построенных с применением ламп под октальную панельку. Это кенотрон считают почти полным аналогом показанного выше пальчикового кенотрона 6Ц4П, но нагревается он поменьше. Если в усилителе не нужны большие токи анода, то применение таких кенотронов вполне приемлемо. При увеличении мощности УМЗЧ до определенного предела можно рекомендовать применение сдвоенных мелких кенотронов, при параллельном включении их анодов. Конечно панелек придётся потратить вдвое больше. При этом эквивалентный ток накала будет существенно меньше, чем у здоровенных кенотронов, показанных ниже. По моему разумению применение кенотронов на 6,3 вольта предпочтительнее, чем с накалом на 5 вольт. Выше коэффициент использования накальных обмоток трансформатора и меньше токи и больше удельная мощность, загоняемая в накалы. По соображениям удобства и безопасности лучше применять кенотроны и косвенным накалом.

5Ц3С — кенотрон повышенной мощности под октальный цоколь. Указанный кенотрон может обеспечить питание одного канала мощного двухтактного лампового усилителя на 6П3С. Это довольно неплохой результат. Для питания анодов «токовых» ламп такого кенотрона уже недостаточно. Естественно, что можно применить пару 5Ц3С или перейти в следующий габарит, например использовав 5Ц8С. Излагаю вам обыкновенные тривиальные сведения, которые может рассказать столь же обыкновенный школяр. Многим инженерам и телезрителям очевидны удобства и неудобства применения тех или иных ламп. А есть у меня ещё и сведения, которые многим просто невдомёк. Но это серьёзная и основательная информация, к которой большинство лампостроителей просто не готово.

Излагаю пример. У меня есть фактические доказательства крайней вредности присутствия в ламповой конструкции нескомпенсированных переменных токов, амплитудой 4,5 и 7 ампер. А об чём собственно идёт речь? А вот об чём. Это токи питания накальных цепей ламповых монстров — кенотронов 5Ц3С и 5Ц8С. Собственно эта неприятность и является причиной моего отказа от таких ламп и вынужденной их замены мелкими собратьями. Дело всё в том, что большие переменные токи служат причиной интенсивного электромагнитного поля, создающего ощутимые наводки на звуковые цепи. Причём это взаимодействие крайне затруднительно подавить комплексом мер, описанных у классиков. Даже экранирование ферромагнитными оболочками имеет неидеальности. Ради собственного любопытства, была построена параметрическая математическая модель одного из моих ламповых усилителей. Исследование квазистационрного электромагнитного поля и совокупности нестационарных режимов выполнено с применением профессионального программного пакета Ansys. Удалось выполнить математическое моделирование полей мощного двухтактного ламповика с разными краевыми условиями. Удалось оценить импульсные электромагнитные помехи при пуске. Прозрачной стала динамика векторов плотности полной мощности и векторного магнитного потенциала в материалах разных экранов, в сердечниках трансформаторов, в горячекатанной стали, в меди обмоток. Кроме того, были получены предварительные сведения о характере распределения векторов напряженности магнитного поля в подвале стального каркаса. Оказалось, что последствия накальных синусоидальных токов большой амплитуды просто чудовищные. При особенно неудачной компоновке они могут стать причиной возникновения электрических напряженностей в мелких проводниках входных цепей величиной до 110-150 мкВ/м. Поэтому применение таких мер, борьбы, как заземление средней точки накальных цепей, с моей точки зрения, не лучше чем применение малинового варенья в борьбе с инфекционной пневмонией.

Несколько более позитивные результаты дает смещение катодов в область положительных электрических потенциалов. Однако это решение, было получено уже в области цепного представления лампового усилителя, с применением упрощенных моделей электронных ламп. Собственно поэтому результаты исследования такой гибридной цепно-полевой задачи в подсистеме анализа нелинейных цепей в известной мере следует считать приближенными. Вполне возможно, что это результаты, расположенные на уровне погрешности вычислительных методов. Как оказалось, наиболее радикальным способом противостояния фону переменного тока и электромагнитным помехам является не что иное, как питание накальных цепей постоянным током. Такое решение обеспечило крайне высокий уровень электромагнитной совместимости цепей силового питания и входных цепей первых ламп, уменьшив плотность магнитного потока рассеяния в подвале почти на два порядка. Но как получить на практике идеальный постоянный ток по 5 ампер на каждый кенотрон? А если например в двухтактном оконечном каскаде двухканального усилителя поставить 6С33С с амплитудами переменных токов в накалах около 10 ампер на каждый баллон. Это же означает присутствие в общем проводе тока с амплитудой до 40 ампер! Жесть! А вот значение эквивалентного постоянного тока выгодно отличается. Это всего 26 ампер. Но как на практике разумно обеспечить эти амперы? Полученные в исследовании результаты требуют детализации. Объём информации просто колоссальный, нужно её осмыслить и систематизировать. Некоторые картинки результатов моделирования электромагнитного поля лампового усилителя будут приведены на этом сайте позднее в специальном цикле статей. Кроме того, попутно решена задача моделирования нестационарного температурного поля ЛУМЗЧ и получены довольно любопытные результаты по теплу. В любом случае, заинтересованных телезрителей у меня будет чем порадовать. Кроме всех прочих соображений есть определённая уверенность, что рассмотрение особенностей конструирования ламповых усилителей с позиций классической теории электромагнитного поля обладает новизной. Скорее всего будут подготовлены материалы для центральной печати, возможно к исследованиям в этой области будут привлечены некоторые аспиранты.

5Ц8С — кенотрон повышенной мощности, под цоколь ПЛК-50, совместимый с лампами типа ГУ-50. Весьма дубовый, крепкий и надёжный выпрямительный баллон. Выделяет много тепла, поскольку рассеиваемая в единице мощность может достигать 30 Вт. Можно рекомендовать применение пары таких кенотронов в комплекте с четвёркой упомянутых выше 6С33С, особенно при построении теплового электрического обогревателя, успешно рассеивающего мощность 300-350 Вт.

Ну  как тут не назвать бредом сивой кобылы мысли некоторых «матёрых» авторов о малозначности таких факторов как неразумные массогабаритные показатели трансформаторов и чудовищное электропотребление самопальных ламповых усилителей, создаваемых с претензией на категорию Hi-End.

6Ц10П — демпферный диод, пальчикового исполнения, компактный, с очень приличной вольтамперной характеристикой. Применение в блоке анодного питания лампового усилителя такой электронной лампы вполне может составить конкуренцию кенотронам. По напряжению диод очень хорош, даже для питания ГУ-50 и ГИ30, а характеристика падения напряжения такого демпфера превосходит большинство кенотронов. Есть на сайте отдельная статья про этот диод.

Ниже представлены практические схемы применения кенотронов в блоках питания ламповых усилителей. Как правило, показанные схемы есть воспроизведение и доработка известной схемотехники применительно к конкретному усилителю, поэтому приводимые катринки чаще всего особенностей не имеют. Возможны и ошибки, их рассматриваю как стимул для научения и преодоления трудностей при воспроизведении. В первой схеме применен плавный пуск анодного питания диодов. Накальные цепи питаются без задержки. От обмотки 20 вольт можно запитать модуль с реле, например РЭС9. Этот модуль на схеме не показан, он задерживает на 30-40 секунд замыкание контактов К1.1, пока конденсаторы не зарядятся примерно до половины напряжения через эквивалентный резистор 3 кОма. За это время параллельные резисторы изрядно нагреваются, поэтому их шесть штук. Можно применить и меньшее число резисторов, но вероятность их выгорания будет больше.

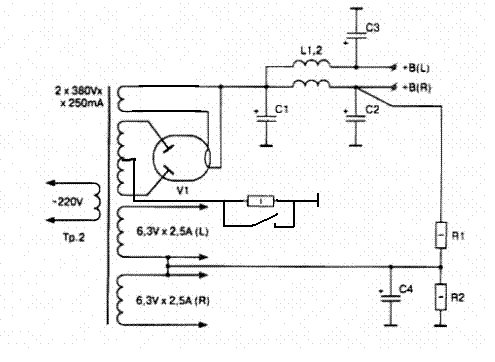

Применение балластных резисторов это стандартный приём заряда БК. Он позволяет ограничивать анодный ток при пуске. При таком подходе есть возможность увеличить в разумных пределах ёмкость батреи конденсаторов. Это весьма полезно для уменьшения пульсаций по анодному питанию усилителя. Нужно заметить, что показанные на схеме кенотроны довольно мелкие, поэтому их накальные токи сравнительно не велики. Вместе с тем, это пример не очень правильного включения накальных цепей. Можно включить накалы лучше, применив выпрямитель с импульсным регулятором. Это избавит усилитель от фона, обусловленного влиянием сильночных цепей переменного тока.

Схема, показанная ниже, несколько лучше, поскольку накалы кенотронов включены церез импульсный источник DC-DC. В остальном картинка особенностей не имеет. Трансформатор ТАН62 выдаёт напряжения вполне пригодные для анодного питания.

Уважаемые телезрители, помните, что применение кенотронов в блоке питания лампового усилителя, это индивидуальная прихоть, не имеющая под собой объективных показаний. Желание подчеркнуть собственную «особость» не следует порицать. Нужно просто отдавать себе в этом отчёт. Особость звучания усилителя на кенотронном питании никем не доказана и не может быть доказана в принципе. Соображения о специфическом «аудиофильском» звучании имеют под собой какие-то основания, но не имеют физического материального подтверждения. Человеку очень приятно выделить себя умением отличить качество по звуку. Желание выделиться вполне нормально, хуже обстоит дело с объективными фактами и практическим обоснованием. Среди таковых обоснований я признаю только основания типа симпатии, когда человек говорит, что ему это нравится и не признаю барабашек. Ну и пусть нравится, в добрый путь. Человеку нужно иметь почву под ногами, чтобы было за что себя любимого уважать. Если не хватает знаний и квалификации, пусть пробавляется любовью, эмоциями, заблуждениями, пусть себе пляшет с бубном в руках. Пусть оценивает искажения и качество звучания на слух. Запретить это людям никто не имеет права.

                                 Евгений Бортник, Красноярск, Россия, октябрь 2016 года

5ц3с схема включения

Switch to English регистрация. Телефон или email. Чужой компьютер. Олег Ширшиков запись закреплена 10 фев

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• 5ц3с схема включения
• Кенотронный БП для лампового усилителя
• РОССИЙСКИЙ РАДИОТЕХНИЧЕСКИЙ ФОРУМ
• УСИЛИТЕЛЬ НА ТРИОДАХ
• Кенотроны — маленький ликбез
• Ламповый усилитель на 6П6С и трансформаторах Hammond
• Лампа 5Ц3С (кенотрон)
• Ламповые усилители, блок питания и применение кенотронов
• Схема включения 5ц4с
• Форум сайта retrotexnika. ru

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Оптроны. Устройство и применение

5ц3с схема включения

Конструкция представляет собой пентодный однокаскадный усилитель на лампе Siemens C3m, с трансформаторной нагрузкой. Накал питается напряжением переменного тока. Фильтрация анодного напряжения организована через CRC фильтр мкФ Усилитель звучит легко и ясно, очень детально.

Немного фонит входные сигнальные проводники не экранированы. Заметен легкий микрофонный эффект. Звучание очень живое, увлекательное. Эти усилители можно разделить на две группы-. Первая, основой которой является усилитель Penultimate Zen от Nelson Pass и вторая — более или менее самостоятельная разработка — двухкаскадный усилитель без ООС, первым каскадом которого является усилитель напряжения транзисторный или ламповый , а вторым — усилитель тока.

Основной усилитель из первой группы Zen-V был довольно подробно рассмотрен ранее. На сегодняшний день в схему внесено только одно изменение — убрана цепь подстройки тока покоя. Слабым местом этой схемы является сравнительно низкое входное сопротивление и узкая полоса в ВЧ области. От этих недостатков свободна схема Zen-LCD. Как видно, в усилитель добавлен входной каскад- повторитель и оба каскада охвачены петлей ООС по напряжению. Введение ООС позволило расширить полосу полной мощности в области ВЧ примерно до кГц и снизило коэффициент гармоник примерно до 0.

Двухблочный Zen Hybrid версия года :. Да, можно сделать универсальный транзисторный усилитель который звучит очень хорошо — пластично, музыкально и в тоже время ясно, динамично объемно и с черезвычайно высоким разрешением. Но — специализированный ламповый все равно звучит лучше :. Все-таки душа звука — в лампах. Пару недель тому назад многоуважаемый и широко известный на doctorhead. Выглядит он так Фото с сайта Woo Audio —.

Естественно, ожидания были — весьма волнительными и полный предвкушений, я установил усилитель в свою систему, включил и… Но сначала о системе. Диски — в широчайшем ассортименте, все оригинальные.

Звук — зажатый, плоский и какой-то … не ламповый… Выключив систему, я начал было суетливо проверять коммутацию, питание, на всякий случай протер контакты разъемов чистящей жидкостью. Включил снова — нет, лучше не стало. Плоский, зажатый звук — сцена вытянута справа налево, тембры бедные, виолончели а может быть и скрипки — фанерные… Звук — лишен эмоций, сухой, скучный и однообразный. А где же знаменитое, открытое и широкое звучание 6SN7 и В?

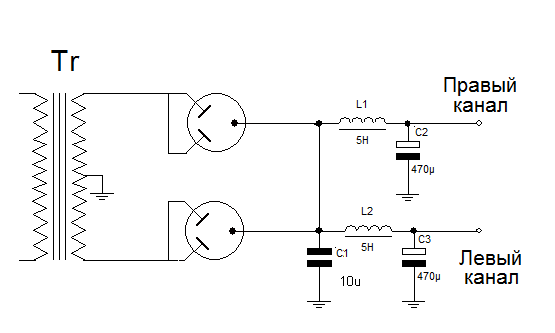

Уж я то точно знаю, как должен звучать усилитель на этих лампах…. Может Woo неисправен? Заглядываю внутрь —. Как видно, выпрямительные кенотроны включены параллельно, накальные напряжения подаются на блок усилителя от отдельного трансформатора. Накал драйверных ламп выпрямлен и стабилизирован 12 Вольт , для формирования напряжения накала выходных ламп в блок усилителя с двух раздельных обмоток подается переменное напряжение 6 Вольт.

Схема задержки подачи анодного напряжения выполнена на полупроводниковом транзисторном ключе, схеме таймера и реле, фильтрация производится дросселем и отличными электролитическими конденсаторами Jensen емкостью мкФ.

Очевидно, что выпрямлению и фильтрации анодного напряжения уделено особое внимание. Необходимость задержки подачи анодного напряжения вызвана не только защитой выходных ламп от броска напряжения при включении усилителя, но и защитой кенотронов от броска тока, возникающего при зарядке фильтрующих емкостей. Усилитель, Примерная схема —. Некоторая загадка? Выглядит он так —.

Совершенно ясно, что часть контактов этого переключателя задействована только как вспомогательные монтажные планки. Поскольку на переключатель подается высокое напряжение, его планки покрыты черной каучуковой краской и залиты термоклеем.

При дальнейшем разбирательстве выяснилось, что если бы Woo был без выхода на высоковольтную изодинамику и акустику , то никакой особой необходимости в этом весьма некачественном переключателе не было бы. Обратите внимание на включение фильтрующих конденсаторов.

Все красивые емкости Jensen желтого цвета обеспечивают фильтрацию питания исключительно двух каскадов драйвера. Впечатлительных аудиолюбителей прошу не пугаться — трансформаторы хоть и выглядят несколько брутально, но вполне качественны. Вторичная обмотка имеет три вывода — общий, для низкоомной нагрузки и акустических систем и для высокоомной нагрузки. Приведенное сопротивление первичной обмотки при нагрузке 8 Ом составляет 2. Комментарии по схеме драйвера — она напоминает известный усилитель от Sun Audio, на мой взгляд — не лучшее решение для раскачки В.

Первый каскад работает с небольшим напряжением на аноде 90…V , анодная нагрузка выбрана сравнительно высокой 62 кОм ток покоя небольшой Я бы заменил резистор в аноде на 27…33 кОм, в катоде установил бы … Ом. Напряжение на аноде осталось бы прежним, а ток покоя вырос бы до 5…5.

Второй каскад — из-за непосредственной связи с первым каскадом катод лампы второго каскада поднят над общим примерно на … Вольт. Естественно, это ограничивает возможности каскада по раскачке выходной лампы.

Если уж делать для В двухкаскадный драйвер на триодах с малым усилением, то схема Рейчерта, на мой взгляд, более предпочтительна, несмотря на наличие дополнительного межкаскадного конденсатора.

Его негативные свойства компенсируются эффективным использованием источника питания и максимальными, для каскада с резистивной нагрузкой, возможностями раскачки выходной лампы. Но лично я, если есть возможность заменить лампу драйвера, предпочитаю применить один каскад усиления вместо двух. После вскрытия и осмотра содержимого, естественно, были сделаны некоторые измерения.

Эти данные заставили меня несколько задуматься. Выходные лампы включены с автосмещением, конденсаторы источника питания имеют номинальное напряжение не ниже Вольт. Опять же, заявленные технические характеристики — выходная мощность 8 Вт на канал… Я ожидал на выходе блока питания без нагрузки высокое напряжение не менее … Вольт.

Устанавливаю выходные лампы, включаю. Измеряю напряжение сети — все в порядке, обычные Вольт. Измеряю переменное напряжение накала, поступающее с блока питания — все в порядке, 6 Вольт, никакого проседания. Устанавливаю другой комплект выходных ламп мало ли что , измеряю напряжение — те же 4.

Вынимаю кенотроны из панелек, измеряю напряжение на вторичке сетевого трансформатора. Все примерно соответствует. Самый экстремальный план — замену накального трансформатора и трансформатора питания — пока решил не рассматривать. Менее экстремальный вариант — заменить выходные лампы B на 2A3 сначала показался мне весьма привлекательным. Если заменить диоды выпрямителя накала на Шоттки, то появляется достаточный запас для установки регулятора-стабилизатора напряжения накала.

Весьма интересным показался вариант с переводом выходного каскада на фиксированное смещение, и в конструкции для себя я бы остановился именно на нем.

В блоке питания вполне достаточно места для установки небольшого дополнительного трансформатора и выпрямителя напряжения смещения. Но — поскольку владелец этого усилителя не хотел бы периодически отвлекаться на подстройку и контроль тока выходных ламп, этот вариант в этой ситуации был признан не совсем подходящим.

По коммутации- при вскрытии колпака выходного трансформатора выяснился интересный технологический момент. Один из выводов вторички общий с внешней стороны был соединен с корпусом через винтовую ламельку. Внутри корпуса там и сям в удобных местах прикручены ламельки, на которые припаяны проводники от различных точек схемы. Вероятно, ради надежности соединения все ламельки объединены неизолированным моножильным проводом.

Такая топология разводки общего мне не понравилась. В итоге, было принято решение пока оставить выходной каскад таким, как он есть. В дальнейшем — установить стабилизаторы напряжения накала и после этого уже определиться — стоит менять выходные лампы или нет. В любом случае, драйвер и коммутацию нужно было переделывать, чем я собственно и занялся. Под рукой оказался движковый переключатель на три положения, и на первое время я установил его.

Драйвер я решил применить однокаскадный, с учетом режима работы выходного каскада требуемый коэффициент усиления должен быть около Такое усиление легко обеспечивает пентодный усилительный каскад или, например, триодный на лампе с большим коэффициентом усиления. Исходя из имеющихся в наличии ламп и учитывая то, что отверстия под октальные панельки в корпусе уже имелись, я рассматривал два варианта — 6AS7 6Ж4 или С3g в триодном включении.

Пентодный драйвер в данном случае мне показался не совсем уместным. Не поясняя причин, скажу лишь, что если бы этот усилитель был для акустики, а не для телефонов — я бы применил пентодный драйвер. Переделка заняла всего несколько часов. Чуть позже я попробую установить кенотроны с меньшим внутренним сопротивлением.

Помимо того, что было сделано раньше — установил два накальных трансформатора вместо одного. Накалы выходных ламп каждого канала теперь питаются от отдельных трансформаторов.

С выравниванием напряжения накала теперь оно точно 5 Вольт более- менее выровнялся тока покоя выходного каскада — теперь он 75 mA на канал. Регулятор Alps заменил на дискретный, на меднооксидных резисторах.

Уровень фона на выходе достоверно измерить не удалось менее 0. Даже в высокочувствительных низкоомных наушниках фона не слышно в принципе. Разрешение существенно улучшилось, местами я бы сказал — даже пугающе улучшилось. На мой взгляд, получился отличнейший усилитель. Я доволен проделанной работой. Схема усилителя. Тем не менее, ничто не мешает применить входной каскад из первого варианта — во втором и наоборот. Автоматическое смещение решает эту проблему.

Кенотронный БП для лампового усилителя

Ru — форумы для гитаристов У нас самая большая гитарная тусовка. Добро пожаловать, Гость. Пожалуйста, войдите или зарегистрируйтесь. Не получили письмо с кодом активации?

Схема включения 5ц3с. Усилитель по схеме лофтин -уайт. Полупроводниковый «кенотрон». Кото-лампы (кенотроны) 5ц3с nos купить в москве на avito.

РОССИЙСКИЙ РАДИОТЕХНИЧЕСКИЙ ФОРУМ

В гостях у Александра Клячина. Забыли пароль? Без описания. Поиск в теме Версия для печати. Возникли 2-а вопросика: 1 Говорят,что применение дросселя с большим активным сопротивлением погубно для динамики звука. Что посоветуете? Тогда что получается:Пузанов-Манаков об этом даже не догадываются?

УСИЛИТЕЛЬ НА ТРИОДАХ

Может есть возможность на этом трансформаторе снизить напряжение на анодных обмотках до 2 х в? Тогда выкидываем кенотрон и ставим вместо него пару обычных каменных диодов те же 1N копеечные. Получим нужные по схеме вольт анодного напряжения. Толку от дросселя ЛДС не будет — он не предназначен для работы в цепи с постоянным током. Сердечник намагничивается и дроссель резко теряет свою индуктивность.

Автор: nniikk , 9 января в Источники питания.

Кенотроны — маленький ликбез

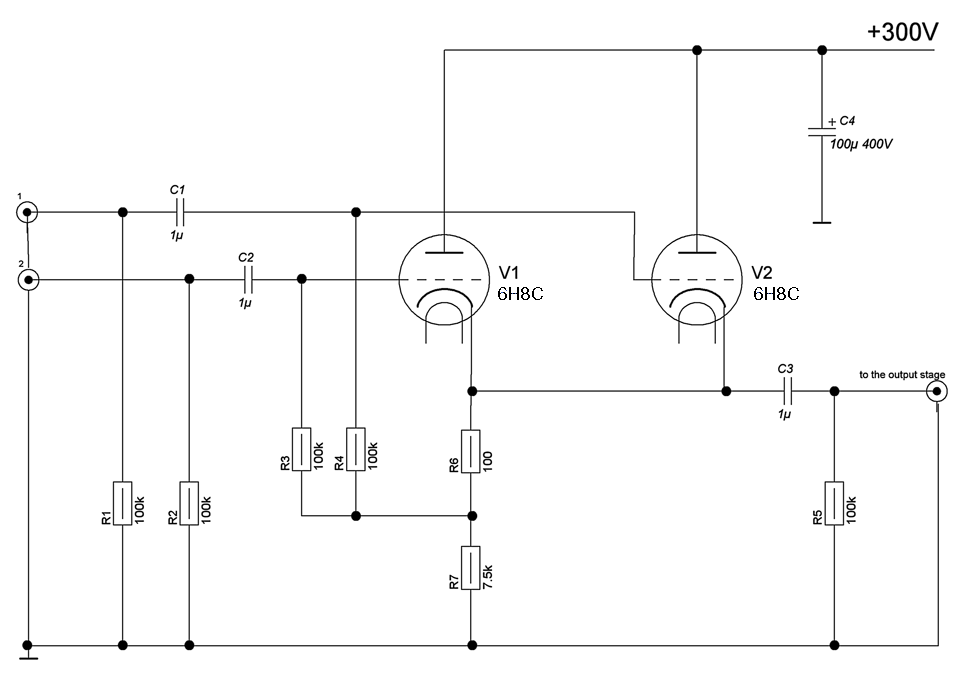

Предлагаемый Вашему вниманию усилитель собран по классической двухтактной схеме. Входной каскад собран на двух триодах лампы 6Н9С и выполняет функцию усиления напряжения и фазоинвертирования сигнала. Выходной каскад собран на советских лампах 6П6С в ультралинейном включении, при котором экранирующие сетки тетродов 6П6С подключены к отводам первичной обмотки выходного трансформатора. В качестве выходных трансформаторов использованы трансформаторы Hammond Блок питания усилителя собран на трансформаторе Hammond HX c двухполупериодным выпрямителем собранном на кенотроне GZ

Ламповый усилитель на 6П6С и трансформаторах Hammond

Усилитель выполнен на лампах, 6г2, которая служит усилителем напряжения драйвером для лампы оконечного каскада- 2А3 с непосредственным подключением сетки 2А3 в анодную цепь 6Г2. Нерабочие ножки лампы 6Г2 соединены на корпус. Предварительная настройка делается так: Сетка выходной лампы отключается от анода драйвера и замыкается на катодный резистор 1 Ом. На аноде лампы драйвера выставляется напряжение В относительно точки В средней точки анодной обмотки силового трансформатора. Затем сетка выходной лампы подключается к аноду драйвера и производится окончательная настройка по току анода выходной лампы, который должен быть порядка 60мА при падении напряжения 0,06В на резисторе R6 номиналом 1 Ом.

Основа усилителя из второй группы- обычная схема “из учебника”. . выходных ламп от броска напряжения при включении усилителя, но и .. в этой схеме можно применить кенотроны марки 5Ц3С, 5U4, 5AR4 и.

Лампа 5Ц3С (кенотрон)

Конструкция представляет собой пентодный однокаскадный усилитель на лампе Siemens C3m, с трансформаторной нагрузкой. Накал питается напряжением переменного тока. Фильтрация анодного напряжения организована через CRC фильтр мкФ Усилитель звучит легко и ясно, очень детально.

Ламповые усилители, блок питания и применение кенотронов

ВИДЕО ПО ТЕМЕ: накал 5ц3с от стабов…

Усилитель выполнен на лампах, 6г2, которая служит усилителем напряжения драйвером для лампы оконечного каскада- 2А3 с непосредственным подключением сетки 2А3 в анодную цепь 6Г2. Нерабочие ножки лампы 6Г2 соединены на корпус. Предварительная настройка делается так: Сетка выходной лампы отключается от анода драйвера и замыкается на катодный резистор 1 Ом. На аноде лампы драйвера выставляется напряжение В относительно точки В средней точки анодной обмотки силового трансформатора.

А именно в этой отсутствующей в записи области и должны быть обертоны, например, тарелки или треугольника.

Схема включения 5ц4с

Лампы электронные маломощные типа 5ЦЗС для устройств широкого применения. Двуханодный кенотрон 5Ц3С предназначен для выпрямления переменного тока промышленной частоты. Применяется в выпрямительных устройствах различной радиоаппаратуры. Цоколь октальный с ключом. Основные электрические данные: Наименование параметров Ед.

Форум сайта retrotexnika.ru

Как оставлять свои сообщения Предупреждение и вечный бан для постоянных нарушителей. Автор W. Автор Annt4 Силовые трансформаторы. Клуб DiyAudio Звук в твоих руках!

Лампа гм 70 усилитель самодельная схема. Типовые рабочие параметры

История развивается по спирали. Пришло время создать ламповый усилитель. Это оказалось совсем не просто. Нужно было отключить в себе постулаты транзисторного видения мира, перестроить все под лампу. Знания черпать практически неоткуда: книги по лампам в основном отправились на помойку. Пришлось перелопатить интернет. Около года ушло на то, чтобы найти знания и приемлемую схему повторения.

Сначала хотел сделать класс А на 2-х 6П3С параллельно, но отказался от этой схемы. Я думал, что 6 Вт будет недостаточно. Потом мне попалась схема Манакова 6Э5П — GM 70 23 ватт А класс. Для глаз. Трудности начались там, где я не предполагал.1 где найти ЖЕЛЕЗО. Мои ноги привели меня в самый старый кинотеатр в городе. Оказалось, что курилка жива. В подвале лежали и ждали меня ламповые усилители ЛОМО У 013 (надпись на шильдике). 2 часа на 6П3С. Небритый электрик дал мне их четыре штуки и целую коробку 5Ц3С. От счастья сбилось дыхание. Утюг выкатил оттуда 30 кг. Сделанный выходной транс прошел 35 кГц без просадки. Я сделал его из двух пластин W, поставленных друг на друга, идею позаимствовал у Демченко. Катушки пропитал мазью из воска, сваренного с трансформаторным маслом (сам додумался). Поперечное сечение железа 18 см кв. вес 7,5 кг. Смотри здесь:

Следующая проблема — сокет для GM-ку — нет и не предвидится. Решил по-своему: из нержавейки выточил фланец, в котором шпилькой фиксируется юбка лампы,

сам фланец крепится на верхней панели корпуса, а контакты вынул из мощного военного разъема и довел до нужного диаметра дрелью.

По мере накопления знаний в области ламповой науки я решил, что развязывающий конденсатор хуже, чем развязывающий транс. Потом наткнулся на схему А. Шалина любезно выложенную на всеобщее обозрение:

И надо сказать очень лаконично. Выудил из сети около 20 схем на лампах ГМ 70 и 211, но схема Шалина мне сразу понравилась, решил остановиться на ней, связался с ним и спросил как работает межкаскадный транс, сделал по его рекомендациям. За что ему большое спасибо. От театрального железа полоса -3 дБ получилась 8Гц 38кГц:

Накал ГМ 70 питается от тора. В магазине электротоваров можно найти торы для подсветки витрин галогенными лампами 12в

В этом трансе 200 Вт, 12 вольт намотаны в 2 провода. Минимум переделок и у вас 20v с идеальной средней точкой.
Анод GM70 питается от TC180 сфотографировать его? Изготовлен по схеме дублирования на 5Ц3С. К каждому кенотрону, емкостью 20 мкФ*500в, то 2 ёмкости выведены из тех усилителей параллельно

дроссель 10 Гн 12,5 см железа это почти как половина выходной и основная ёмкость МБГВ 200 мкФ * 1000 В. В справочнике по емкостям о нем сказано, что он хорошо работает в импульсном режиме, что и послужило предпочтением при выборе. Я что, опять эту еду у Демченко содрал, по его схеме? Онгаки? .Хотя тупо повторить нельзя, там неправильно подключен один кенотрон. Смещение сетки тут всего 4 шустрых диода, фильтр П, правда там уже электролиты а не БГ, их негде взять. Но хотя бы шунтировали К40У9. а дроссель самый простой из телека 5-0.08. Со знаком качества. Да еще и резистивный делитель для регулировки микширования. Вроде бы все с ГМ-едой.
Сейчас 6Э5П питает своим железным трансформатором, похожим на межкаскадный, даже жалко его туда тратить, уж больно хорош. анод по схеме как сетка в ГМ 70. накал со средней точкой. Здесь все просто. Сколько схем пришлось пересмотреть, чтобы просто так сказать.
Тяжелые дела позади. Хотя есть еще один транс. Я расскажу об этом позже.
Вес с телом на канал набрал 28 кг. Я бы рекомендовал начинать сборку усилителя с корпуса. Потому установка на фанеру часто на этом и заканчивается, если с близкими не случится электротравм.
Вот как это выглядит перед покраской.

Сверху на усилитель поставил выходной транс. Закрывается большим цилиндром из нержавейки (из хозтоваров — пищевой контейнер) под небольшой разделительный транс (кружка с оторванной ручкой) и еще МБГВ, к нему я припаял 2 ушка для крепления.

Сделал громкость на автотрансформаторе. Железо, если его можно так назвать, взято от киповского усилителя на 2 лампы.

оказался пермаллоем и полосу пропускал линейно до 55кГц, далее генератор у меня не генерирует. P железо 1,2 см стержневого типа.

5500 витков 0,1 на 2-х катушках с отводами на 12 положений переключателя. 35 Гн – индуктивность обмотки. У нас в городе есть сертификационный центр, там в лаборатории есть прибор, который измеряет Hn слона, так вот шоколадка и там. мера. Это подсказка, где найти L-метр.

— радиолампа, разработанная и изготовленная в Советском Союзе. Предназначен для усиления мощности звуковой частоты, в схемах модуляторов радиопередатчиков, в усилителях и генераторах вещания. Его мощность велика, но несколько меньше, чем у триода.

Типовые рабочие параметры

• Тип электродной системы — триод
• Накал — прямой
• Плинтус — специальный
• Украшение — стекло
Аноды лампы
• изготавливались из меди, стали или графита.

Лампа часто использовалась в коротковолновых АМ-радиопередатчиках для управления уровнем выходного сигнала путем изменения напряжения на аноде лампы выходного генератора. Он также использовался в усилителях вещания, например ТУ-5-3.

Среди радиолюбителей ГМ-70 нашел широкое применение в самодельных конструкциях усилителей низкой частоты, предназначенных для высококачественного воспроизведения звука. Достоинствами лампы являются низкое внутреннее сопротивление, высокая выходная мощность, линейная вольт-амперная характеристика. Он способен отдавать в УМЗЧ до 15 Вт в классе А, до 40 Вт в классе А2 и до 170 Вт в классе В2.

королева триодов названа радиолюбителями ГМ-70 за большую мощность и линейность характеристик, а также красоту внешнего вида.

В этой схеме катоды драйверных ламп посажены на землю, поэтому имеется фиксированное смещение. 6П3С работает как выходной драйвер в триодном включении. Основные конденсаторы фильтра питания расположены в самом блоке питания. В усилительных блоках всего несколько неполярных конденсаторов небольшой емкости для питания входного и драйверного каскадов.

История развивается по спирали. Пришло время создать ламповый усилитель. Это оказалось совсем не просто. Нужно было отключить в себе постулаты транзисторного видения мира, перестроить все под лампу. Знания черпать практически неоткуда: книги по лампам в основном отправились на помойку. Пришлось перелопатить интернет. Около года ушло на то, чтобы найти знания и приемлемую схему повторения.

Сначала хотел сделать класс А на 2-х 6П3С параллельно, но отказался от этой схемы. Я думал, что 6 Вт будет недостаточно. Потом мне попалась схема Манакова 6Э5П — GM 70 23 ватт А класс. Для глаз. Трудности начались там, где я не предполагал.1 где найти ЖЕЛЕЗО. Мои ноги привели меня в самый старый кинотеатр в городе. Оказалось, что курилка жива. В подвале лежали и ждали меня ламповые усилители ЛОМО У 013 (надпись на шильдике). 2 часа на 6П3С. Небритый электрик дал мне их четыре штуки и целую коробку 5Ц3С. От счастья сбилось дыхание. Утюг выкатил оттуда 30 кг. Сделанный выходной транс прошел 35 кГц без просадки. Я сделал его из двух пластин W, поставленных друг на друга, идею позаимствовал у Демченко. Катушки пропитал мазью из воска, сваренного с трансформаторным маслом (сам додумался). Поперечное сечение железа 18 см кв. вес 7,5 кг. Смотри здесь:

Следующая проблема — розетка для GM-ку — нет, не предвидится. Решил по-своему: из нержавейки выточил фланец, в котором шпилькой фиксируется юбка лампы,

сам фланец крепится на верхней панели корпуса, а контакты вынул из мощного военного разъема и довел до нужного диаметра дрелью.

По мере накопления знаний в области ламповой науки я решил, что развязывающий конденсатор хуже, чем развязывающий транс. Потом наткнулся на схему А. Шалина любезно выложенную на всеобщее обозрение:

И надо сказать очень лаконично. Выудил из сети около 20 схем на лампах ГМ 70 и 211, но схема Шалина мне сразу понравилась, решил остановиться на ней, связался с ним и спросил как работает межкаскадный транс, сделал по его рекомендациям. За что ему большое спасибо. От театрального железа полоса -3 дБ получилась 8Гц 38кГц:

Накал ГМ 70 питается от тора. В магазине электротоваров можно найти торы для подсветки витрин галогенными лампами 12в

в этом трансе 200 Вт 12 вольт намотаны в 2 провода. Минимум переделок и у вас 20v с идеальной средней точкой.

Анод GM70 питается от TC180 сфотографировать его? Изготовлен по схеме дублирования на 5Ц3С. К каждому кенотрону, емкостью 20 мкФ*500в, то 2 ёмкости выведены из тех усилителей параллельно

дроссель 10 Гн 12,5 см железа это почти как половина выходной и основная ёмкость МБГВ 200 мкФ * 1000 В. В справочнике по емкостям о нем сказано, что он хорошо работает в импульсном режиме, что и послужило предпочтением при выборе. Я что, опять эту еду у Демченко содрал, по его схеме? Онгаки? .Хотя тупо повторить нельзя, там неправильно подключен один кенотрон. Смещение сетки тут всего 4 шустрых диода, фильтр П, правда там уже электролиты а не БГ, их негде взять. Но хотя бы шунтировали К40У9. а дроссель самый простой из телека 5-0.08. Со знаком качества. Да еще и резистивный делитель для регулировки микширования. Вроде бы все с ГМ-едой.

Сейчас 6Э5П питает своим железным трансформатором, похожим на межкаскадный, даже жалко его туда тратить, слишком хорош. анод по схеме как сетка в ГМ 70. накал со средней точкой. Здесь все просто. Сколько схем пришлось пересмотреть, чтобы просто так сказать.

Тяжелые дела позади. Хотя есть еще один транс. Я расскажу об этом позже.

Вес с телом на канал набрал 28 кг. Я бы рекомендовал начинать сборку усилителя с корпуса. Потому установка на фанеру часто на этом и заканчивается, если с близкими не случится электротравм.

Вот как это выглядит перед покраской.

Сверху на усилитель поставил выходной транс. Закрывается большим цилиндром из нержавейки (из хозтоваров — пищевой контейнер) под небольшой разделительный транс (кружка с оторванной ручкой) и еще МБГВ, к нему я припаял 2 ушка для крепления.

Сделал громкость на автотрансформаторе. Железо, если его можно так назвать, взято от киповского усилителя на 2 лампы.

оказался пермаллоем и полосу пропускал линейно до 55кГц, далее генератор у меня не генерирует. P железо 1,2 см стержневого типа.

5500 витков 0,1 на 2-х катушках с отводами на 12 положений переключателя. 35 Гн – индуктивность обмотки. У нас в городе есть сертификационный центр, там в лаборатории есть прибор, который измеряет Hn слона, так вот шоколадка и там. мера. Это подсказка, где найти L-метр.

Лампа применялась в радиопередатчиках коротковолнового диапазона амплитудной модуляции для управления уровнем выходного сигнала путем изменения напряжения на аноде лампы выходного генератора (анодная модуляция).

Лампа также применялась в усилителях вещания, например ТУ-5-3.

Самодельные конструкции

Лампа нашла широкое применение в самодельных конструкциях усилителей низкой частоты, как концертного назначения, так и для качественного воспроизведения звука. Достоинства лампы: низкое внутреннее сопротивление, высокая выходная мощность (до 15 Вт в классе А, до 40 Вт в классе А2 и до 170 Вт в классе В2), линейная вольт-амперная характеристика.

Лампа прозвища

«Королева триодов» — прозвана радиолюбителями за большую мощность и линейность характеристик, а также за внешнюю красоту.

Фонд Викимедиа. 2010 .

Смотреть что такое «ГМ-70 (лампа)» в других словарях:

общего назначения(230 В, 60 Вт, 720 лм, цоколь Е27, габаритная высота ок. 110 мм Лампа накаливания электрический источник света… Википедия

Лампа черного света, или лампа Вуда, (англ. Black light, Wood’s light) лампа, излучающая почти исключительно … Википедия

Lampa: В Викисловаре есть статья для испанского слова «lampa» Lampa (Чили). Лампа) … Википедия

Лампа черного света Лампа черного света, или лампа Вуда, (англ. Black light, Wood’s light) лампа, излучающая почти исключительно в самой длинноволновой («мягкой») части ультрафиолетового диапазона и практически не дающая видимого света. … … Википедия

Лампа черного света Лампа черного света, или лампа Вуда, (англ. Black light, Wood’s light) лампа, излучающая почти исключительно в самой длинноволновой («мягкой») части ультрафиолетового диапазона и практически не дающая видимого света. … … Википедия

Среди любителей звука ходят байки о высоком качестве звука, обеспечиваемом триодами GM-70. Но это довольно сложно подтвердить и так же сложно опровергнуть на практике, так как эти лампы здоровенные. Поэтому для практической реализации проекта усилителя на таких поросятах требуются большие ресурсы, деньги и время. Пример картинки из общего доступа к сети показан ниже. Без сравнения трудно понять размеры ламп. Но размеры эти не маленькие, чуть меньше буханки хлеба. Вероятно, толстый с багетом иностранной фантастики.

И бороться с такими сосисками совсем не просто. Характерно, что на втором снимке к каждому двухтактному моноблоку предусмотрена специальная тумбочка. Это не просто тумбочка. Это блок питания, и сделан он основательно. Нормальный такой ламповый усилитель может весить по 70 килограмм каждый. И это не детский вес и большое тепловыделение. Чертеж и технические характеристики представлены ниже.

Более того, если вдруг результат собственной разработки усилителя на основе таких ламп окажется неудовлетворительным, то кто публично в этом признается?! Нет? Думайте сами, решайте сами, иметь или не иметь.

Лампы GM-70 имеют преимущества и недостатки. Что к чему отнести тоже решайте сами. Прямые накальные катоды. На анодах может рассеиваться огромное количество энергии. Для уверенной раскачки выходного каскада необходим дополнительный ресурс в виде драйвера. Красивая картинка получается, но путь не из легких. И все же дорогу осилит идущий. Ниже представлена ​​схема, в которой можно искать успех. В схеме используется стандартный выходной каскад с дифференциальным подключением здоровенных согласующих трансформаторов (по 150-200 Вт каждый) и катодной обратной связью для линеаризации. Фон накаливания переменного тока побеждается применением трансформаторов накаливания ручной работы с идеальной симметрией.

Дифференциального включения трансформаторов бояться не стоит. Все схемы достаточно просты. Первичные обмотки должны быть разделены и соединены последовательно крест-накрест. А вторичные обмотки включаются по принципу целесообразности, последовательно, параллельно или комбинированно. Увеличив вдвое количество трансформаторов, можно отыграть ампер-витки и пустить перенапряжение, если лампы позволяют. Но нужно иметь в виду, что трансформаторы должны иметь высокую степень симметрии. На практике этого трудно добиться. Поэтому схемы с дифференциальным включением выходов не нашли широкого распространения. Если необходимо ввести общую обратную связь, то нужно добавить еще один каскад усиления, уменьшив коэффициент передачи. Вопрос о введении общей системы охраны окружающей среды или ее игнорировании каждый должен решить для себя сам. В этой ветке слишком много лжи и словоблудия.
