Блок предохранителей ваз 21099 карбюратор схема. Блок предохранителей ВАЗ 21099 с карбюратором: схема, расположение и особенности ремонта

Как устроен блок предохранителей ВАЗ 21099 с карбюраторным двигателем. Где находится монтажный блок в автомобиле. Как правильно заменить перегоревший предохранитель. Какие неисправности чаще всего возникают в электрооборудовании ВАЗ 21099. Как провести диагностику и ремонт блока предохранителей своими руками.

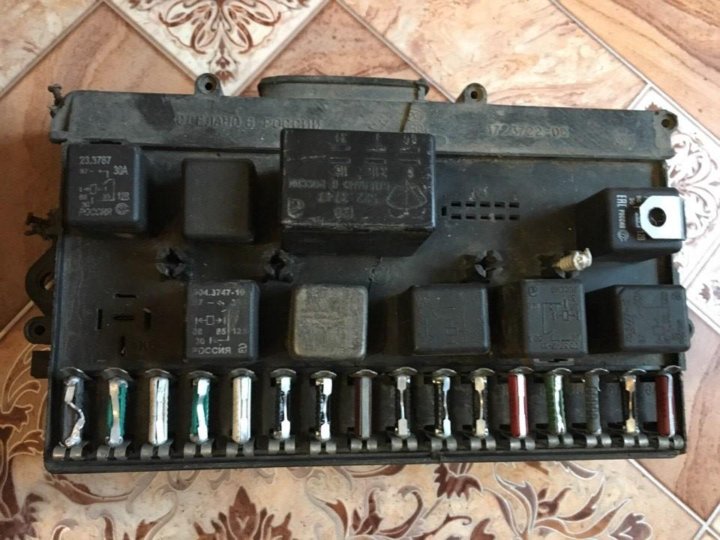

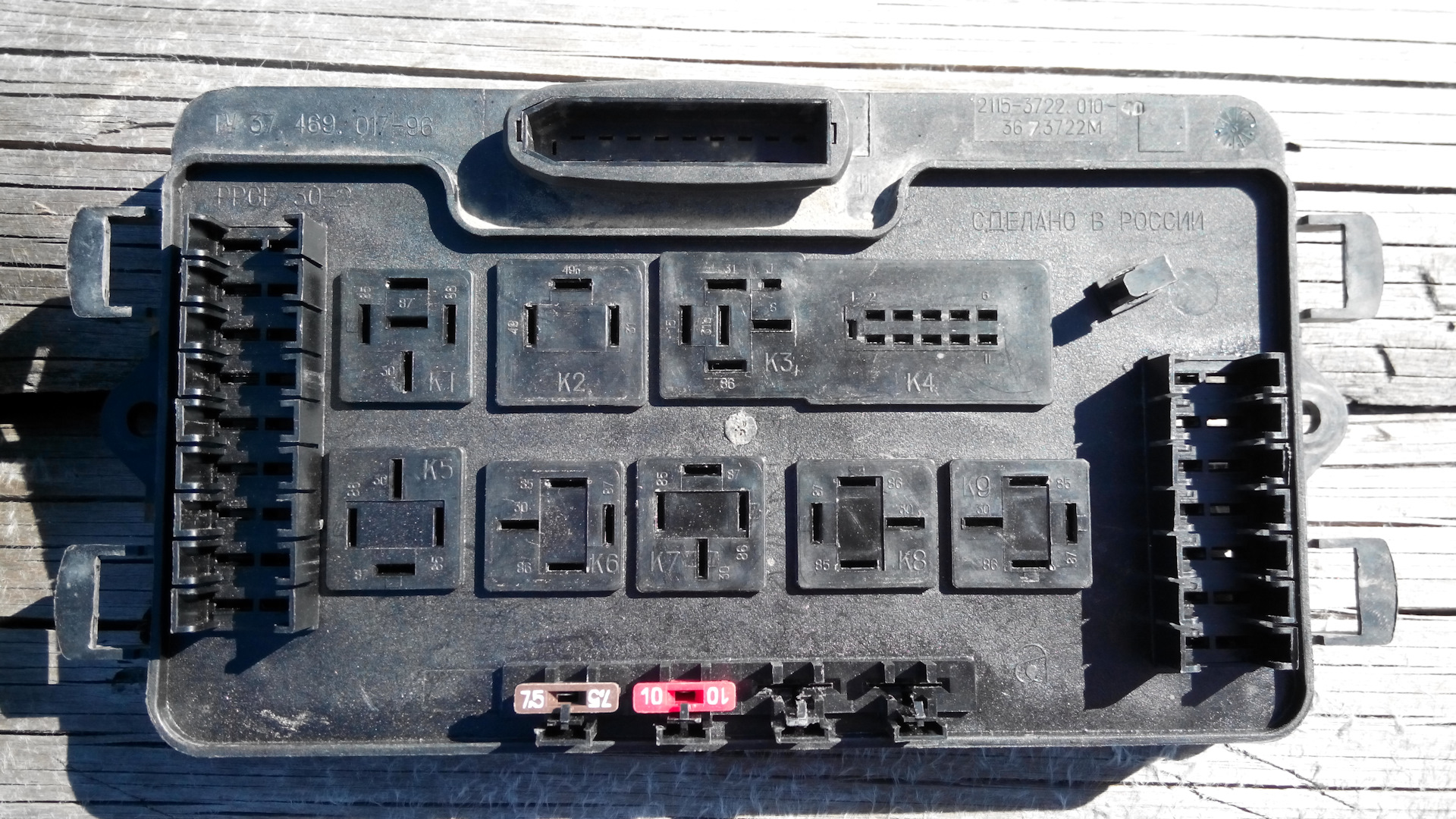

Назначение и устройство блока предохранителей ВАЗ 21099

Блок предохранителей является важным элементом электрооборудования автомобиля ВАЗ 21099 с карбюраторным двигателем. Его основная функция — защита электрических цепей и потребителей от перегрузок и коротких замыканий. Монтажный блок содержит набор плавких предохранителей различного номинала, каждый из которых отвечает за определенную цепь или группу потребителей.

В стандартной комплектации блок предохранителей ВАЗ 21099 включает в себя:

• 13 плавких предохранителей на 5-30А
• 2 дополнительных гнезда для установки реле
• Монтажную колодку для подключения проводов
• Пластиковый корпус с крышкой

Какую роль выполняют предохранители в автомобиле? Они разрывают электрическую цепь при превышении допустимой силы тока, предотвращая возгорание проводки и выход из строя дорогостоящих компонентов электрооборудования. После устранения причины перегрузки перегоревший предохранитель просто заменяется на новый.

Расположение блока предохранителей в ВАЗ 21099

Где находится блок предохранителей в автомобиле ВАЗ 21099? Монтажный блок расположен под панелью приборов со стороны водителя. Для доступа к нему необходимо снять пластиковую крышку, которая крепится на защелках. На внутренней стороне крышки обычно нанесена схема расположения предохранителей с указанием их номиналов и защищаемых цепей.

Почему выбрано именно такое расположение? Это обеспечивает удобный доступ для диагностики и замены предохранителей, а также защиту блока от попадания влаги и грязи. При этом водитель может быстро проверить состояние предохранителей, не выходя из салона автомобиля.

Схема и назначение предохранителей ВАЗ 21099 карбюратор

Схема расположения предохранителей в блоке ВАЗ 21099 с карбюраторным двигателем выглядит следующим образом:

1. F1 (16А) — Дальний свет правой фары
2. F2 (16А) — Дальний свет левой фары
3. F3 (16А) — Ближний свет правой фары
4. F4 (16А) — Ближний свет левой фары
5. F5 (8А) — Габаритные огни правого борта, подсветка номерного знака
6. F6 (8А) — Габаритные огни левого борта, подсветка приборов
7. F7 (16А) — Отопитель, прикуриватель
8. F8 (16А) — Аварийная сигнализация
9. F9 (8А) — Сигналы торможения
10. F10 (16А) — Звуковой сигнал, прерыватель указателей поворота
11. F11 (8А) — Задний противотуманный фонарь
12. F12 (16А) — Очиститель и омыватель лобового стекла
13. F13 (8А) — Контрольные лампы, электродвигатель вентилятора системы охлаждения

Как правильно читать эту схему? Номер предохранителя соответствует его позиции в блоке, а цифра в скобках указывает номинальный ток в амперах. Зная назначение каждого предохранителя, можно быстро локализовать неисправность при отказе какой-либо системы автомобиля.

Признаки неисправности блока предохранителей

Как определить, что проблема связана именно с блоком предохранителей? Существует ряд характерных признаков:

• Внезапное отключение одного или нескольких электроприборов
• Периодические сбои в работе электрооборудования
• Запах горелой проводки в салоне автомобиля
• Визуально заметные следы оплавления на корпусе блока
• Потемнение или разрушение плавкой вставки предохранителя

Что делать при обнаружении этих признаков? В первую очередь необходимо провести визуальный осмотр блока предохранителей и проверить целостность всех плавких вставок. Если обнаружен перегоревший предохранитель, его следует заменить на новый с аналогичным номиналом.

Диагностика состояния предохранителей

Как проверить исправность предохранителя? Существует несколько способов:

1. Визуальный осмотр: целый предохранитель имеет неповрежденную плавкую вставку
2. Проверка мультиметром: при целом предохранителе прибор покажет близкое к нулю сопротивление
3. Проверка контрольной лампой: лампа должна загораться при подключении к обоим контактам исправного предохранителя

Почему важно регулярно проводить диагностику? Своевременное выявление и устранение неисправностей в блоке предохранителей позволяет предотвратить более серьезные поломки и обеспечить надежную работу всех систем автомобиля.

Замена предохранителей в ВАЗ 21099

Как правильно заменить перегоревший предохранитель? Процедура замены включает следующие шаги:

1. Выключить зажигание и все электроприборы
2. Снять крышку блока предохранителей
3. Определить расположение неисправного предохранителя по схеме
4. Аккуратно извлечь перегоревший предохранитель специальным пинцетом
5. Установить новый предохранитель с аналогичным номиналом
6. Проверить работу соответствующей электрической цепи
7. Установить на место крышку блока

Какие инструменты понадобятся для замены? Достаточно иметь пинцет для извлечения предохранителей и небольшой фонарик для лучшего обзора. Также рекомендуется держать в автомобиле набор запасных предохранителей различного номинала.

Выбор и установка новых предохранителей

Как правильно подобрать новый предохранитель? Необходимо строго соблюдать соответствие номинала, указанного на схеме. Установка предохранителя с меньшим номиналом приведет к частым перегораниям, а с большим — к потере защитной функции.

Можно ли использовать самодельные предохранители? Категорически не рекомендуется заменять штатные предохранители проволокой или фольгой. Это может привести к серьезным повреждениям электропроводки и даже возгоранию автомобиля.

Ремонт блока предохранителей ВАЗ 21099

Возможен ли ремонт блока предохранителей своими руками? В большинстве случаев ремонт сводится к замене отдельных компонентов:

• Замена поврежденных гнезд для предохранителей
• Восстановление нарушенных контактов
• Замена треснувшего корпуса или крышки

Как провести ремонт? Для выполнения этих работ потребуется базовый набор инструментов, паяльник и некоторые навыки в электротехнике. При отсутствии опыта лучше обратиться к специалистам.

Профилактика неисправностей

Как предотвратить проблемы с блоком предохранителей? Рекомендуется регулярно проводить следующие профилактические мероприятия:

• Очистка контактов от окисления
• Проверка надежности соединений
• Защита блока от попадания влаги
• Своевременная замена изношенных компонентов

Насколько важна профилактика? Регулярное обслуживание блока предохранителей позволяет значительно снизить вероятность возникновения неисправностей и продлить срок службы электрооборудования автомобиля.

Модернизация блока предохранителей ВАЗ 21099

Существуют ли способы улучшить штатный блок предохранителей? Некоторые владельцы ВАЗ 21099 прибегают к следующим модификациям:

• Установка дополнительных предохранителей для нештатного оборудования
• Замена плавких предохранителей на автоматические
• Монтаж светодиодных индикаторов состояния предохранителей
• Установка влагозащищенного корпуса

Стоит ли проводить модернизацию? Любые изменения в электрооборудовании автомобиля должны выполняться с учетом возможных последствий. Неправильная модернизация может привести к нарушению работы систем безопасности и снижению надежности автомобиля в целом.
