Условное обозначение в схемах электрических

Большая их часть стандартизована и описана в нормативных документах. И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим. Неправильно, но наглядно и условные обозначения в электрических схемах не нужны. На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Обозначения в схемах. Условный графический и буквенный код элементов электрических схем.
  • Стандартные условные графические и буквенные обозначения элементов электрических схем.
  • 2. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ЭЛЕКТРИЧЕСКИХ СХЕМ
  • Условные обозначения в различных электрических схемах
  • Буквенное обозначение элементов на электрических схемах
  • Условные графические и буквенные обозначения электрорадиоэлементов
  • Графические и буквенные условные обозначения в электрических схемах
  • Условные обозначения в электрических схемах: 7 норм изображения. Обозначение на электрической схеме

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Условно Графические обозначения на электрических схемах

Обозначения в схемах. Условный графический и буквенный код элементов электрических схем.


Любые электрические цепи могут быть представлены в виде чертежей принципиальных и монтажных схем , оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы.

Учитывая большое количество электроэлементов, для их буквенно-цифровых далее БО и условно графических обозначений УГО был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты. Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах. Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен.

Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений. В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи.

Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:. Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. Пример однолинейной схемы. Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов. Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами.

Приведем в качестве примера основные графические обозначения для разных видов электрических схем. Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них.

Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже. Приведем несколько примеров, отображения электрических машин далее ЭМ в соответствии с действующим стандартом.

Обозначение электродвигателей на схемах. С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке. Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2. Примеры условных графических обозначений электронных компонентов и измерительных приборов.

Пример изображения на монтажных схемах розеток скрытой установки. Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети. Обозначение выключатели скрытой установки Обозначение розеток и выключателей. В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Ниже представлена таблица с БО для основных компонентов электросхем. Буквенные обозначения основных элементов.

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Большая их часть стандартизована и описана в нормативных документах. И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим. На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:. Есть еще много других видов электрических схем, но в домашней практике они не используются.

Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема. Коммутационные устройства выключатели, контакторы и т. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается.

Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь. Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение. Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т. Все они также имеют условное обозначение и наносятся на соответствующие контакты.

Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже. Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.

Обозначения этих условных элементов могут использоваться в схемах электрических щитов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте.

Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать. Также небольшая разница между условными обозначениями УЗО и дифференциального автомата.

Она тоже только в функциях подвижных и неподвижных контактов. Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями. Условные обозначения катушек контакторов и реле разных типов импульсная, фотореле, реле времени.

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака. Условные обозначения разъемного вилка-штепсель и разборного клеммная колодка соединения , измерительных приборов. Немного проще с лампами и соединениями. Причем количество пар галочек или кружочков обозначает количество проводов.

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Если точек нет — это не соединение, а пересечение без электрического соединения. Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей. На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки.

Все это также отображается графически. Для чтения чертежей это тоже необходимая информация. На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры светорегуляторы и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто. Есть отдельные изображения для переключателей. В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации IP от 20 до 23 имеют неокрашенную середину, для влажных с корпусом повышенной защиты IP44 и выше середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки открытого, скрытого. Поняв логику обозначения и запомнив некоторые исходные данные чем отличается условное изображение розетки открытой и скрытой установки, например , через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах. В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп экономок.

Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно.


Стандартные условные графические и буквенные обозначения элементов электрических схем.

Умение читать электросхемы — это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта. Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению. Следующее, что Вы должны знать — условное обозначение питающих розеток и выключателей в том числе проходных на однолинейных схемах квартир и частных домов:.

Обозначения буквенно-цифровые в электрических схемах — по ГОСТ . При этом условные графические обозначения элементов или их.

2. УСЛОВНЫЕ ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ ЭЛЕМЕНТОВ ЭЛЕКТРИЧЕСКИХ СХЕМ

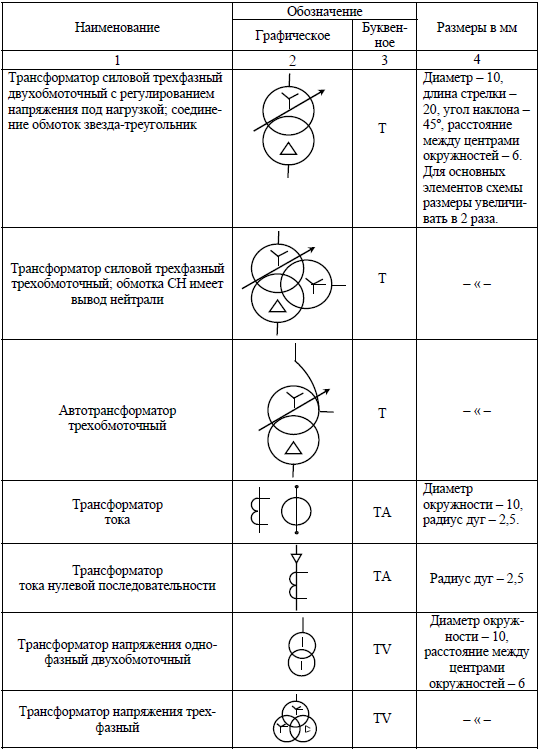

Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений. В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме. Но начнем немного издалека Вообще, нормативная литература изучается по ходу работы, проектирования. Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне. Речь сейчас не об этом.

Условные обозначения в различных электрических схемах

Рано или поздно, занимаясь проведением электромонтажных или электроремонтных работ приходиться иметь дело с электрическими схемами, которые содержат множество буквенно-цифровых и условно графических обозначений. О последних и пойдет разговор в этой статье. Существует большое количество видов элементов электрических схем, имеющих самые разные функции, поэтому, нет единого документа, определяющего правильность графического обозначения всех элементов, которые можно встретить на схемах. Ниже, в таблицах приведены некоторые примеры условных графических изображений электрооборудования и проводок, элементов электрических цепей на схемах, взятых из различных действующих в настоящее время документов.

Любые электрические цепи могут быть представлены в виде чертежей принципиальных и монтажных схем , оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы.

Буквенное обозначение элементов на электрических схемах

Умение читать электросхемы — это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта. Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению. Следующее, что Вы должны знать — условное обозначение питающих розеток и выключателей в том числе проходных на однолинейных схемах квартир и частных домов:. Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:.

Условные графические и буквенные обозначения электрорадиоэлементов

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные. Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему — ключевое качество и показатель квалификации.

г.- Условные обозначения в электрических схемах ГОСТ.

Графические и буквенные условные обозначения в электрических схемах

Каждый элемент или устройство, имеющие самостоятельную принципиальную схему, должны иметь позиционное двухбуквенное кодовое обозначение табл. В общем случае обозначение состоит из трёх частей, определяющих вид элемента. Его номер и выполняемую функцию. Первые две являются обязательными составляющими обозначения.

Условные обозначения в электрических схемах: 7 норм изображения. Обозначение на электрической схеме

ВИДЕО ПО ТЕМЕ: Условное графическое обозначение элементов (УГО)

Любые электрические цепи могут быть представлены в виде чертежей принципиальных и монтажных схем , оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Учитывая большое количество электроэлементов, для их буквенно-цифровых далее БО и условно графических обозначений УГО был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты. Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Unified system for design documentation.

ГОСТ 2. Единая система конструкторской документации. Rules for presentation of electric schemes. Настоящий стандарт распространяется на электрические схемы изделий всех отраслей промышленности, а также электрические схемы энергетических сооружений и устанавливает правила их выполнения вручную или автоматизированным способом. Виды и типы схем и общие требования к выполнению их — по ГОСТ 2. Обозначения буквенно-цифровые в электрических схемах — по ГОСТ 2.

В электротехнических и радиоэлектронных приборах установлены разные элементы цепи отечественного производства. Обозначение источников питания на схеме регламентируется ГОСТом. В современных приборах используют комплектующие импортного производства, включая конденсаторы, трансформаторы, дроссели, аккумуляторы, переключатели, сервера и прочие агрегаты. Для каждого элемента применяется соответствующая буква.


расшифровка графических и буквенно-цифровых обозначений

Условные обозначения в электрических схемах: расшифровка графики и буквенно-цифровых знаков

Чтение чертежей по электрике требует определенных знаний, которые можно почерпнуть из нормативных документов. Своеобразным «языком» чтения являются условные обозначения в электрических схемах – система знаков и символов, преимущественно графических и буквенных. Кроме них иногда цифрами проставляются номиналы.

Познакомившись со стандартными обозначениями, можно самостоятельно составить схему разводки в квартире или в частном доме.

Содержание статьи:

  • Какие виды электросхем могут пригодиться?
    • Тип #1 — функциональная схема
    • Тип #2 — принципиальная схема
    • Тип #3 — монтажная схема
  • Графические изображения в электросхемах
    • Основные базовые изображения
    • Символика однолинейных схем
    • Как изображаются шины и провода?
    • Розетки и выключатели на схемах
    • Обозначение источников света
    • Элементы для составления принципиальных электросхем
  • Буквенные обозначения на электросхемах
  • Выводы и полезное видео по теме

Какие виды электросхем могут пригодиться?

Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям.

Сначала нужно понять, какие знания будут полезными, а какие не понадобятся. Первый шаг – это знакомство с видами электрических схем.

Своеобразная схема подключения электроустановок и защитных устройств в электрощитке. По сути, она не имеет ничего общего с профессиональной документацией, которая сопровождает проекты по энергоснабжению дома

Вся информация о видах схем изложена в новой редакции ГОСТ 2.702-2011, которая носит название «ЕСКД. Правила выполнения электрических схем».

Это дубликат более раннего документа – ГОСТ 2.701-2008, в котором как раз подробно говорится о классификации схем. Всего выделяют 10 видов, но на практике может потребоваться только одна – электрическая.

Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр., всего 8 пунктов.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная.

Тип #1 — функциональная схема

Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы. Она дает общее представление о работе системы. Для устройства электроснабжения частного дома не всегда есть смысл составлять такие чертежи, так как они обычно типовые.

А вот при описании сложного электронного устройства или для оснащения электрикой цеха, студии или пункта управления они могут пригодиться.

Образец функциональной схемы. Она содержит минимум условных обозначений. Вся информация представлена блоками с подписями — наименованиями устройств. По чертежу можно понять, как элементы связаны между собой
Тип #2 — принципиальная схема

Принципиальная схема, в отличие от функциональной – это набор условных обозначений, без знания которых сложно разобраться в устройстве сети в целом. На чертеже указываются все устройства и связи между ними.

Если нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.

Вариант принципиальной схемы для электроснабжения дома с обозначением розеток, выключателей, разъема подключения электроплиты, звонка и его кнопки, светильников, автоматических предохранителей
Тип #3 — монтажная схема

Монтажная схема – документ, которым удобно пользоваться при установке сетей. По ней можно узнать, какие устройства следует подключать, где именно и как далеко друг от друга они находятся.

Указано расположение таких элементов, как выключатели и розетки, светильники, автоматы защиты. Прямо в схеме можно расставить номиналы и длину цепей.

Образец примитивной, но понятной и читаемой монтажной схемы для электроразводки частного дома, который можно составить самостоятельно, пользуясь ограниченным набором условных обозначений

Требования по всем видам схематической документации изложены в ГОСТ 2.702-2011, именно им и следует в дальнейшем руководствоваться при составлении собственных проектов.

Здесь же можно найти в полном объеме ссылки на другие полезные документы, в которых размещены таблицы графических и буквенных обозначений различных элементов, использующихся на электрических схемах, а также правила их использования.

Графические изображения в электросхемах

Чертеж электросети представляет собой набор графических элементов, которые в совокупности образуют неразрывную систему. На практике это комплект устройств, соединенных проводами.

Большая часть обозначений – графические. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

Основные базовые изображения

Электрические цепи ведут к устройствам и установкам, которые оборудованы контактами, способными разорвать или соединить эти цепи.

Самый простой пример – обыкновенный выключатель. Все контакты делятся на замыкающие, размыкающие и переключающие – именно они и отображаются в схемах.

Для изображения коммутационных устройств, входящих в электросистему, используют 4 основных обозначения. У 3-позиционного переключающего контакта есть, кроме функции переключения с одной цепи на другую, и нейтральное положение
Функции контактов также обозначаются символами, которые указываются в схемах. Они делятся на две группы: функции подвижных контактов – их всего две, и функции неподвижных контактов – еще семь

Перечисленные графические изображения являются обязательными при составлении принципиальных схем и обычно понятны даже начинающему электрику.

Символика однолинейных схем

Для сборки электрощитов также используют чертежи. Обычно они представляют собой однолинейную схему с обозначением УЗО, автоматических выключателей, контакторов и другого защитного оборудования.

Некоторые графические символы похожи между собой, поэтому при составлении схемы требуется особое внимание. Например, контактор и рубильник обозначаются одинаково, разница — в небольшом элементе на неподвижном контакте.

Графика для однолинейных схем, используемых при сборке электрощита. Не обязательно, что на конкретной схеме должны присутствовать все обозначения – чертеж зависит от «начинки» щита, необходимости в тех или иных устройствах

Специальными символами обозначаются катушки реле – во всех изображениях за основу взят прямоугольник.

Небольшие графические элементы, нанесенные снаружи или внутри прямоугольников, и отличают между собой катушки различных реле – контактора, фото, времени или импульсного

Для запоминания значков часто используют ассоциации или буквенно-графические подсказки. Например, мотор-привод изображается кружком, внутри которого находится буква «М».

Схема условных обозначений измерительных приборов (вольтметра, амперметра и др.), соединений (розеток, клеммников) и сопутствующих элементов – двух видов лампочек, мотора, нагревательного элемента

При составлении схемы следует учитывать, что для обозначения некоторых символов также важно количество.

Например, если нужно указать 4-контактный клеммник, то следует начертить четыре перечеркнутых кружочка в ряд, а не один. Парные галочки при изображении розеток – это количество проводов.

Как изображаются шины и провода?

Для обозначений кабелей, проводов, шин используется линейная графика – практически все символы состоят из прямых линий.

Соединения проводников указываются точками. Если в месте соединения двух линий никакой пометки нет, то это простое пересечение.

Условные обозначения для проводов, кабелей, шин, слияний и пересечений двух (возможно и более) линий, ответвлений. Для изображения защитного проводника также имеется отдельный значок

Провода бывают разные по виду, назначению, нагрузке, способу прокладки. Все это также можно отобразить схематически.

Таблица обозначений всевозможных токонесущих линий. С помощью дополнительных пометок можно указать количество проводников в одном кабеле, напряжение в контуре, материал изготовления провода и пр.

Дополнительные характеристики облегчают подбор материалов и монтаж электросети. В дальнейшем благодаря указанным на схеме характеристикам можно судить о потенциальных возможностях уже установленной электросистемы.

Розетки и выключатели на схемах

Обозначение выключателей разбито на несколько групп – по степени защиты, способу установки (скрытой или открытой).  Отдельно вынесены переключатели на два направления. 2- и 3-клавишные выключатели обозначаются по-разному.

Для некоторых устройств управления источниками света обозначений нет — например, для кнопочных устройств и диммеров.

Схематичное изображение выключателей и переключателей. Значки легко запоминаются. Например, устройства с защитой IP44 и более отличаются закрашенным кружком, а все «открытые» модификации напоминают ключики

Сейчас для экономии электроэнергии в больших помещениях часто устанавливают проходные переключатели, которыми управляют с 2 или 3 точек. Для них также можно найти соответствующие значки.

Розетки, как и выключатели, поделены на группы по степени защиты. Внутри групп устройства делятся по количеству полюсов, наличию защиты. Для обозначения блоков используются буквенно-цифровые подписи, указывающие на количество и назначение установок в одном блоке.

Схематичное изображение различных типов розеток – скрытых (встроенных) и открытых (накладных). Как и у выключателей, установки с защитой IP44 обозначаются заштрихованными символами

При запоминании обозначений различных электрических элементов на схемах следует каждое условно изображенное устройство соотносить с реальным изделием. Например, популярные виды розеток выглядят следующим образом:

Сейчас самыми популярными являются устройства скрытого типа с заземлением. Наружные приборы устанавливают обычно там, где не рекомендуется монтировать скрытую проводку, то есть в деревянных зданиях

На деле же электромонтажные устройства выглядят так:

Галерея изображений

Фото из

Отличается массивным корпусом, который полностью находится на виду, и легкостью монтажа
Рабочий механизм розетки спрятан в подрозетнике, заглубленном внутрь стены
С двух сторон расположены металлические “усики”, обеспечивающие заземление подключаемого прибора
Защита от влаги необходима, если розетку монтируют в ванной, санузле, бассейне, бане

Прибор для открытой установки
Устройство для скрытой установки
Розетка с заземляющими контактами
Влагозащищенное изделие с крышкой

Выключатели и розетки – одни из самых «востребованных» элементов в схемах для домашнего применения, поэтому их следует запомнить в первую очередь.

Обозначение источников света

Для различных видов ламп и светильников также предусмотрены отдельные символы. Удобно то, что для светодиодных и люминесцентных лампочек есть специальные значки.

Таблица условных обозначений источников света. Линейные и щелевые приборы имеют прямоугольную форму, остальные – круглую или близкую к ней. Для патронов существует специальная символика

Стандартные изображения разного рода светильников часто применяют для составления монтажных схем.

Если использовать одинаковые значки, придется включать дополнительные уточнения, а с типовыми символами можно нарисовать схему намного быстрее.

Элементы для составления принципиальных электросхем

Базовые символы для принципиальных схем отличаются мало, но кроме них есть еще специальные значки для обозначения всевозможных радиоэлементов: тиристоров, резисторов, диодов и пр.

Условные обозначения для составления или чтения принципиальных электросхем. Кроме графических символов может быть использована буквенно-цифровая маркировка, если необходимо указать характеристики элементов

Существуют отдельные обозначения для радиоустройств, но при проектировании домашней электросети они обычно не требуются.

Буквенные обозначения на электросхемах

Чтобы дать более полную информацию об устройстве, его подписывают сокращенным буквенным обозначением. Количество букв – 2 или 3. Иногда буквенное обозначение превращается в буквенно-цифровое, если рядом поставить порядковый номер устройства.

Таблица обозначений схематических элементов в международном формате. Отличительная черта – буквы выставляются латиницей. По обозначениям можно определить устройство, количество одинаковых элементов, связь между ними

Наряду с международными есть и российские стандарты. Они перечислены в ГОСТ 7624-55, но этот документ признан недействующим.

В статье приведена информация не обо всех условных обозначениях. Полные материалы о графических символах можно отыскать в ГОСТ 2.709-89, 2.721-74, 2.755-87.

Выводы и полезное видео по теме

От рисунка – до принципиальной электрической схемы:

Пример чтения схем электроустройств (часть 1):

Продолжение, а точнее, часть 2 о тонкостях чтения схем электроустройств (часть 2):

Подробно о самостоятельном составлении схем:

Владение информацией по чтению и составлению электрических схем может пригодиться и для монтажных работ по благоустройству жилья, и для ремонта электроприборов. Ни к чему придумывать собственную символику, когда есть профессиональная система условных обозначений, выучить которую не так уж и сложно.

Источник

Электрические схемы — Как читать электрические схемы? Соединители №1 — Блог о промышленной автоматизации

Знания

Автор: AutomationTop Team Опубликовано

Схема завода, несомненно, является одним из самых важных документов на производственном предприятии. Мы начнем наш курс чтения схем с самого простого предмета, который мы можем найти в электрошкафу – кабельного разъема (ZUG). Соединители являются очень важным элементом практически каждой электроустановки и контрольно-измерительного оборудования. Они обеспечивают безопасность установки и безопасность подключения.

Производители кабельных соединителей уже достигли такого уровня, что можно адаптировать различные модели даже к самым требовательным установкам. В предложениях производителей мы можем найти разъемы различного назначения, функциональности и токовой нагрузки. Соединители в основном делятся по механизму соединения, например, винтовые соединители, пружинные соединители, самоблокирующиеся соединители.

Скачать электрическую схему

Для курса вам понадобится образец схемы. В сети нашел схему электрики и управления и
Измерительные приборы и автоматика канализационной насосной станции. Думаю хватит для начала.

СКАЧАТЬ ЭЛЕКТРИЧЕСКУЮ СХЕМУ

Документация также включает описание и чертежи.

Электрические схемы – Что такое разъем, а иначе zug или клемма:

Рядом с символом разъема находится его обозначение – в данном случае L1. На схеме много разъемов и клеммных колодок. Ниже приведено краткое описание символа соединителя, его внешнего вида и расположения на схеме. Символ разъема представляет собой небольшой кружок, который размещается на линии кабельного соединения, к которому подключается разъем.

СИМВОЛ СИМВОЛ ОПИСАНИЕ ВИД ЭЛЕКТРИЧЕСКАЯ СХЕМА
Ниппель, зажим, разъемное соединение



Разъем, который я выбрал для примера, используется для подключения первой фазы в трехфазной энергосистеме. Ему могут быть присвоены следующие параметры:

  • Символ разъема на схеме находится на странице 3 в столбце 2 и строке F,
  • .
  • На странице 13, столбец 1 и строка B, вы можете указать, где разъем был размещен в электрическом шкафу,
  • Разъем закреплен за клеммной колодкой Х1 в разделе «ПИТАНИЕ»,
  • На странице 27 (согласно PDF) «Списка клемм» вы найдете, что разъем X1:L1 имеет код ZUG-G10
  • .

ВНИМАНИЕ! Символ разъема не следует путать с символом подключения, показанным ниже:

Схемы подключения – Соединения на схеме подключения – черные точки

СИМВОЛ СИМВОЛ ОПИСАНИЕ ВИД ЭЛЕКТРИЧЕСКАЯ СХЕМА

Проводное соединение

Например:

напр. стр. 3 запись 4 E



Соединения в электрических системах и системах управления выполняются не только с помощью разъемов. Концы проводов также можно подключать к клеммам других устройств.

Электрические схемы. Что такое клеммная колодка

Один разъем используется для удлинения кабельного соединения. Установив соединители один рядом с другим на рейках, вы получите клеммные колодки, которые используются для организации соединений в электрошкафах. Клеммные колодки в простых установках маркируются X1, X2, X3, X4. В более сложных электрических шкафах полосы разделены и маркированы, например, по функциям.

Например, если к электрическому шкафу подключено 20 аналоговых датчиков и 20 цифровых сигналов, для лучшей организации можно установить 2 клеммные колодки (например, AN1 и DI1). Если мы хотим пойти дальше, аналоговые сигналы можно разделить на дополнительные полосы, например:

  • Полоса ANT0.1 для датчиков температуры на котлах,
  • Лента ANT0.2 для датчиков температуры на трубопроводах,
  • Лента ANP1 для датчиков давления,
  • Планка ANL1 для датчиков уровня, 9 шт. 0068
  • и т. д. и т. д.

Хотя на практике чаще всего встречаются планки и соединители с буквой Х.

СИМВОЛ СИМВОЛ ОПИСАНИЕ ВИД ЭЛЕКТРИЧЕСКАЯ СХЕМА

Клеммная колодка

Например, на изображении показаны 4 клеммные колодки: X2, 3X1, X3 и EX1

напр. стр. 3 запись 4 E



Обратите внимание, что на схемах клеммные колодки отмечены в одном месте слева (X1). Если последующие электрические зажимы расположены в одну горизонтальную линию, то обозначение полосы не может быть добавлено к последующим зажимам. Нет необходимости изображать клеммную колодку только в одном месте на схеме. Для организации и удобочитаемости схемы данную полосу можно нарисовать на нескольких страницах, не обязательно по порядку.

Схемы подключения – подключение к электрическому шкафу для питания и внешних устройств

На примере схемы насосной станции для сточных вод одна клеммная колодка X1 используется для подключения всех устройств. В небольших шкафах управления и измерений это не является большой проблемой, но в более крупных установках такие решения неприемлемы. Клеммник Х1 лично я бы разделил на 4 хотя бы потому, что электрические клеммы для подключения насосов имеют одинаковые обозначения:

Схемы подключения – разделение потенциалов на клеммной колодке

Соединители могут использоваться для разделения потенциалов. Например, если вы хотите сделать полосу с семью клеммами, и все они имеют одинаковый потенциал, т.е. 24 В постоянного тока, вы можете использовать специально разработанные перемычки. Это будет выглядеть так:

Команда AutomationTop

Введение в электрические проводники, методы подключения и чтение схем

NEETS   Модуль 4 – Введение в электрические проводники, проводку Методы и чтение схем

Страницы i, 1−1, 1−11, 1−21, 2−1, 2−11, 2−21, 2−31, 2−41, 3−1, 3−11, 3-21, 4-1, 4-11, индекс

Материя, Энергия, и постоянного тока
Переменный ток и трансформаторы
Защита цепи, управление и измерение
Электрические проводники, электромонтажные работы, и схематическое чтение
Генераторы и двигатели
Электронное излучение, лампы и источники питания
Твердотельные устройства и блоки питания
Усилители
Схемы генерации и формирования волн
Распространение волн, линии передачи и Антенны
Принципы работы с микроволнами
Принципы модуляции
Введение в системы счисления и логические схемы
— Введение в микроэлектронику
Принципы синхронизаторов, сервоприводов и гироскопов
Знакомство с испытательным оборудованием
Принципы радиочастотной связи
Принципы радиолокации
Справочник техника, основной глоссарий
Методы испытаний и практика
Введение в цифровые компьютеры
Магнитная запись
Введение в волоконную оптику
Примечание: Обучение электротехнике и электронике военно-морского флота Контент серии (NEETS) является общедоступной собственностью ВМС США.

Глава 3

Чтение СХЕМЫ

Цели обучения

После завершения этой главы вы сможете:

1.    Распознать систему маркировки кабелей, включающую судовые и системы испытательного оборудования.

2.    Распознать систему маркировки проводов, включающую воздушные суда. и судовое электронное оборудование

9системы 0008.

3.    Вспомните семь типов электрических схем и функционал дизайн каждого.

4.    Вспомнить основные правила техники безопасности и меры предосторожности при работе вокруг электрических и электронных систем.

ЧТЕНИЕ СХЕМЫ

Эта глава разделена на три подтемы: (1) системы пайки кабелей и проводов, (2) электрические и электронные схемы и (3) меры предосторожности. Во-первых, мы будем обсудить системы, используемые для маркировки кабелей и проводов. Затем мы объясним каждый типов диаграмм, с которыми вы столкнетесь при устранении неполадок, тестировании, ремонте, или изучение схемы или работы системы. Наконец, мы кратко обсудим техники безопасности при работе с электрическими и электронными системами.

СИСТЕМЫ МАРКИРОВКИ КАБЕЛЕЙ И ПРОВОДОВ

Кабели и провода маркируются, чтобы технический специалист мог их отслеживать, когда устранение неполадок и ремонт электрических и электронных систем.

Многочисленные системы маркировки кабелей и проводов используются на кораблях, самолетах и ​​оборудовании. по всему флоту. некоторые из этих систем кратко обсуждаются здесь, чтобы познакомить вы с тем, как используются системы маркировки. Для конкретной системы или оборудования следует обратитесь к соответствующему техническому руководству.

СИСТЕМЫ МАРКИРОВКИ КАБЕЛЕЙ

Две типичные системы маркировки кабелей, которые вы, вероятно, увидите, это (1) корабельная и (2) испытательное оборудование

Системы маркировки кабелей

.

Судовые системы маркировки кабелей

Металлические бирки с тисненой маркировкой кабеля используются для постоянной идентификации всех установлены судовые электрические кабели. Эти кабельные бирки (рис. 3-1) размещаются на тросах вблизи каждой точки соединения, а также по обеим сторонам палуб, переборок, и другие барьеры для идентификации кабелей. Маркировка на кабельных бирках идентифицирует кабели для обслуживания и ремонта цепей. Теги показывают (1) СЕРВИСНОЕ ПИСЬМО, который идентифицирует конкретную электрическую систему, (2) БУКВА цепи или БУКВЫ, которые идентифицируют конкретную цепь в конкретной системе, и (3) КАБЕЛЬ НОМЕР, который идентифицирует отдельный кабель в конкретной цепи.

Рис. 3-1. — Кабельная бирка.

Обратите внимание, что на рис. 3-1 кабель имеет маркировку «C-MB144». Буква С обозначает сервис; в данном случае система IC (внутренняя связь). Буквы МБ обозначить цепь; в данном случае схема двигателя-порядка. Число 144 обозначает кабель № 144 цепи МБ.

Q1. Почему кабели и провода должны быть идентифицированы?

Q2. Где найти систему идентификации проводов для конкретное оборудование?

Q3. Что обозначает номер кабеля?

Испытательное оборудование Системы маркировки кабелей

Вид a на рис. 3-2 показывает тестовое оборудование, которое используется для проверки электрическое или электронное оборудование или система. На нем также показаны кабели, которые используются для подключения тестера к оборудованию. Кабели имеют металлические или пластиковые бирки на каждом конце с указанием номера кабеля и номера разъема.

Рисунок 3-2. — Маркировка кабелей испытательного оборудования.

Вид B на рис. 3-2 показывает метод подключения тестера к куску оборудование, подлежащее испытанию. (Для конкретного тестера техническое руководство, прилагаемое к тестер показывает способ подключения.) Показанный тестер имеет четыре кабеля. Эти имеют номера W1, W2, W3 и W4. Каждый кабель имеет два разъема (вилки), по одному на каждом конце, которые пронумерованы P1 и P2. Кабельная бирка на одном конце кабеля читает W1-P1, а другой конец читается как W1-P2. Как показано на рисунке, W1-P1 подключен к разъем J1 на тестере. Затем W1-P2 подключается к разъему J1 на оборудовании. для проверки. Та же процедура выполняется для подключения оставшихся трех кабели. После этого подключение завершено.

Обсуждаемая только что маркировка кабелей на судне и испытательном оборудовании — это всего лишь два многих систем маркировки кабелей, с которыми вы можете столкнуться. Слишком много систем, чтобы попытаться обсудить их все. Как было сказано ранее, вы должны изучить оборудование или техническое руководство по установке, прежде чем приступать к ремонту или подключению.

Системы МАРКИРОВКИ ПРОВОДОВ

Системы маркировки проводов используются для идентификации проводов в самолетах, судовых электронных оборудование и

кабели электроинструмента и бытовой техники.

Системы маркировки проводов для самолетов

Вся проводка самолета идентифицируется на схемах проводки точно так же, как маркируется провод. в самолете. Каждый провод кодируется комбинацией букв и цифр (рис. 3-3), отпечатываемые на проволоке через заданные промежутки по ходу проволоки.

Рис. 3-3. — Маркировка авиационных проводов.

Посмотрите на рис. 3-3. Буква функции цепи (P в этом примере) идентифицирует основная функция рассматриваемой цепи. Буква Р указывает на то, что провод находится в системе распределения постоянного тока самолета. Номер провода 215 указывает что это 215-й провод в системе распределения постоянного тока. Письмо сегмента провода (A) определяет положение каждого сегмента провода цепи. Сегменты проволоки пронумерованы в алфавитном порядке и меняются каждый раз, когда провод проходит через терминал или разъем. Например, после прохождения провода через первую клемму или соединитель, буква сегмента A, как в этом случае, изменится на B.

Номер размера провода (4) соответствует размеру провода. размеры проволоки имеют больше прядей для гибкости и немного отличаются по площади в круговых милах от AWG (американский Wire Gauge) размеры проводов. Токонесущая способность каждого из них практически одинакова. Последняя буква (N) является буквой заземления или фазы. Буква N обозначает любой провод который замыкает цепь наземной сети самолета.

В трехфазной системе распределения электроэнергии переменного тока используется буквенное обозначение фазы (A, B или C). как последняя буква маркировки провода. Если в качестве проводника используется алюминиевый провод, ALUMINIUM или ALUM будут добавлены в качестве суффикса к идентификационному коду провода.

Q4. Если провод проходит через разъем, какая часть меняется идентификационный номер провода самолета?

Судовое электронное оборудование Системы маркировки проводов

Следующее объяснение является примером используемого типа маркировки проводника. в судовом электронном оборудовании. Эти проводники могут содержаться в кабелях внутри оборудование. Кабели внутри оборудования обычно нумеруются производителем. Эти номера можно найти в технических

инструкция к оборудованию. Если кабели соединяют оборудование между отсеками на корабле они будут отмечены системой нумерации корабельных тросов ранее описано.

На проводнике, на конце рядом с точкой подключения к клемме столб, рукав спагетти используется в качестве материала для маркировки и изолятора. Рукав маркируется идентификационными цифрами и буквами, а затем надевается на проводник. Маркировка на оплетке идентифицирует соединения проводников как «к», так и «от». предоставив следующую информацию (рис. 3-4):

Рис. 3-4. — Обозначение маркировки проводников между разноименными клеммами.

Терминал «от»

Клеммная колодка «к»

Терминал «до».

Эти обозначения на гильзе разделены тире. Порядок маркировка такова, что первый набор цифр и букв, читаемых слева направо справа — обозначение, соответствующее клемме, «от» которой проводник бежит. Далее следует номер клеммной колодки, к которой подключается проводник. бежит. («ТБ» опускается при маркировке втулки. ) Третье обозначение — терминал, к которому ведет проводник.

Например, как показано на рис. 3-4, проводник присоединен к клемме 2А. клеммной колодки 101 (клемма «от» 2А на спагетти-гильзе). Следующее обозначение на рукаве — 401, что указывает на то, что он идет к терминалу. плата 401. Последнее обозначение — 7B, что указывает на то, что она подключена «к» клемме 7B. ТБ 401. Маркировка спагетти на другом конце проводника читается так же путь. Проводник идет «от» клеммы 7B на клеммной колодке 401. клемма 2A на клеммной колодке 101.

В некоторых случаях может возникнуть необходимость проложить провода к блокам, не имеющим терминала. бортовые номера; например, распределительная коробка. В этом случае легко узнаваемый аббревиатура может использоваться вместо номера клеммной колодки на спагетти. рукав. Обозначение «JB2» указывает на то, что проводник подключен к узлу коробка № 2. проводник к распределительной коробке № 2 единицы оборудования будет идентифицирован как показано на рис. 3-5. Таким же образом вилка будет обозначаться буквой «P». Этот Номер P будет заменяться маркировкой номера клеммной колодки на кожухе.

Рис. 3-5. — Маркировка проводников, идущих к распределительной коробке.

Системы МАРКИРОВКИ ЭЛЕКТРОИНСТРУМЕНТОВ и ПРИБОРОВ

Как и в случае систем нумерации проводов и кабелей, обсуждавшихся до сих пор, существует множество системы цветового кодирования, используемые в электрических и электронных приложениях. Цветовое кодирование Обсуждаемая здесь система используется для кодирования проводников для электроинструментов и электроприборов.

Электроинструмент или прибор должен иметь трехжильный кабель. Проводники в кабеле имеют цветовую маркировку: черный, белый и зеленый. На береговых базах или гражданских объектов, одна сторона электрического входа заземлена. Заземленный сторона называется «общей» и имеет белый цвет. Другая сторона входа называется «линия» или «горячая сторона» и имеет цветовую кодировку «черный». Зеленый проводник соединен с землей и с корпусом прибора или инструмента.

На борту корабля ни одна из сторон не заземлена; Таким образом, обе стороны считаются «хорошо», или оба горячие. Черный или белый провод можно подключить к линии, так как нет никакой разницы. Зеленый провод подключается к земле. Земля на борту корабля — это корпус корабля.

Провод заземления (зеленый) предназначен для предотвращения поражения электрическим током. оператора в случае короткого замыкания на корпус прибора или инструмента.

Q5. Какие маркировки есть на рукавах для спагетти?

Q6. Для чего нужен зеленый проводник в электроинструменте или кабель электроприбора?

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

Крайне важно, чтобы персонал с электрическими или электронными уметь «читать» (интерпретировать) различные виды электрических схем. Персонал работает в этих рейтингах все электрические схемы обычно называют «схемами». Этот однако термин неверный. схема — это особый тип диаграммы с характеристиками самостоятельно и с определенной целью. Каждая из различных диаграмм, обсуждаемых в эта глава имеет определенную цель и отличительные черты, которые выделяют ее от других. Рассмотренные схемы могут быть использованы для следующих целей:

·   Чтобы изучить конкретную системную операцию

·   Чтобы найти компоненты системы

·   Для идентификации компонентов системы

·   Трассировка цепи

·   Оборудование для устранения неполадок

·   Ремонтное оборудование.

Когда вы закончите этот предмет, вы сможете распознать отношения между различными диаграммами, их отличительными чертами и целью каждого типа диаграммы. постоянные ссылки на рисунки в тексте должны помочь вы лучше понимаете предмет.

Мы будем использовать упрощенный чертеж электрической системы автомобиля, чтобы объяснить различные электрические схемы и как их «читать».


Самой простой из всех диаграмм является наглядная диаграмма. показывает картинку или эскиз различных компонентов конкретной системы и проводки между ними составные части. Эта упрощенная диаграмма позволяет легко идентифицировать компоненты. системы, даже если вы не знакомы с их внешним видом. Этот тип на диаграмме показаны различные компоненты без учета их физического расположения, как проводка маркирована, или как проводка проложена. Тем не менее, это показывает вам последовательность соединения компонентов.

Рисунок 3-6 представляет собой наглядную схему запуска и зажигания автомобиля. система. Если вы еще не знакомы с компонентами этой системы, изучите диаграмма. Затем вы должны быть в состоянии распознать внешний вид каждого компонент и его взаимосвязь с другими компонентами системы.

Рис. 3-6. — Наглядная схема автомобильных систем стартера и зажигания.

Изометрическая диаграмма

Цель изометрической схемы — помочь вам найти компонент внутри системы. Если вы не знаете, где искать компонент, изометрический схема представляет для вас большую ценность. Этот тип диаграммы показывает вам схему корабля, самолета или части оборудования. В контуре нарисованы различные компоненты системы в соответствующих местах. Изометрическая схема также показывает соединительный кабель, проложенный между этими компонентами.

Рисунок 3-7 представляет собой изометрическую диаграмму частей одного и того же автомобиля, начиная и системы освещения показаны на графической схеме (рис. 3-6). Батарея, теперь можно увидеть стартер и другие компоненты, каждый на своем фактическом месте внутри автомобиль.

Рис. 3-7. — Изометрическая схема.

Блок-схема

Блок-схема используется в основном для представления общего описания системы. и его функции. Этот тип диаграммы обычно используется в сочетании с текстом. материал. на блок-схеме показаны основные компоненты системы и взаимосвязи из этих компонентов. Все компоненты показаны в виде блоков, и каждый блок помечен в целях идентификации.

Блок-схема, показанная на рис. 3-8, представляет собой иллюстрацию электрической части автомобиля. системы питания, запуска и зажигания. Необходимо подчеркнуть, что следующие объяснение в первую очередь для того, чтобы помочь вам научиться «читать» или интерпретировать блок-схему. Объяснение функций автомобиля системы питания, запуска и зажигания имеют второстепенное значение. Проследив от компонент к компоненту на блок-диаграмме и следуя объяснению, вы дано общее описание функций системы. Кроме того, вы должны быть понимать расположение компонентов на блок-схеме.

Рис. 3-8. — Блок-схема.

Аккумулятор является исходным источником питания для стартера и зажигания системы. Стартер включается питанием от аккумулятора при выключателе зажигания поворачивается в положение ПУСК. Питание также подается через замок зажигания, к катушке. От катушки питание подается на распределитель и, наконец, на свечи зажигания.

После запуска двигателя стартер больше не требуется. Работающий двигатель действует как первичный двигатель генератора. (Это достигается через ремень и система шкивов, прикрепленная к коленчатому валу двигателя.) Генератор теперь принимает в качестве источника питания для системы зажигания. Он подает питание через замка зажигания к катушке, от катушки к распределителю и, наконец, от распределитель к свечам зажигания. При этом генератор подает питание обратно через регулятор напряжения к аккумулятору для зарядки. Это завершает цикл до тех пор, пока двигатель не будет выключен и снова запущен.

Обратите внимание, что двигатель не показан на блок-схеме в качестве основного двигателя для генератор. Двигатель имеет механическую, а не электрическую функцию. показанная блок-схема относится только к электрической системе. Есть блок-схемы которые показывают строго механические компоненты или как механические, так и электрические компоненты.

Однолинейная схема

Однолинейная схема используется в основном для тех же целей, что и блок-схема. При использовании с текстовым материалом он дает вам общее представление о функциях компонентов системы.

Есть два основных различия между однолинейной схемой и блок-схемой. диаграмма. Первое отличие состоит в том, что на однолинейной диаграмме используются символы, а не символы. чем помеченные блоки, для представления компонентов. Во-вторых, на однолинейной диаграмме показано все компоненты в одну линию (рис. 3-9). Взаимосвязи не показаны для выбранных компонентов, как показано на блок-схеме (например, генератор переменного тока к регулятору напряжения и обратно к аккумулятору). Однолинейная схема очень упрощена и должны использоваться в первую очередь для изучения (в очень широком смысле) функции каждого различных компонентов как часть общей системы.

Рис. 3-9. — Однолинейная схема.

В7. Какой тип электрической схемы используется для идентификации компоненты системы?

В8. Какой тип диаграммы используется для определения местоположения составная часть?

Q9. Какие виды диаграмм наиболее удобны, из каких узнать основные функции схемы?

СХЕМАТИЧЕСКАЯ СХЕМА

На принципиальной схеме с помощью графических символов показаны электрические соединения и функции конкретной схемы.
