Что такое симистор и принцип его работы

Симистор (от англ. Symmetrical thyristor) — это полупроводниковый прибор, используемый для коммутации электрических цепей переменного тока. По сути, симистор представляет собой два встречно-параллельно включенных тиристора с общим управляющим электродом.

Основные особенности симистора:

  • Двунаправленная проводимость тока
  • Наличие трех выводов — два основных электрода (T1 и T2) и управляющий электрод (G)
  • Возможность управления моментом открытия с помощью управляющего электрода
  • Способность коммутировать большие токи при относительно небольших управляющих сигналах

Принцип работы симистора основан на тиристорном эффекте. При подаче управляющего сигнала на электрод G происходит лавинообразное нарастание тока через прибор, и он переходит в открытое состояние. Закрывается симистор при снижении тока через него ниже определенного порогового значения.


Структура и условное обозначение симистора

Структура симистора представляет собой 5-слойную полупроводниковую систему p-n-p-n-p. Это позволяет организовать два встречно-параллельных тиристора в одном кристалле.

Условное графическое обозначение симистора на электрических схемах выглядит следующим образом:

  • Два треугольника, направленных навстречу друг другу
  • Общая вертикальная линия, обозначающая управляющий электрод
  • Выводы основных электродов обозначаются T1 и T2 (или A1 и A2)
  • Управляющий электрод обозначается буквой G (от англ. gate)

Такое обозначение наглядно отражает двунаправленную проводимость симистора и наличие управляющего электрода.

Основные характеристики и параметры симисторов

Ключевыми параметрами, характеризующими работу симистора, являются:

  • Максимальное допустимое напряжение между основными электродами
  • Максимальный коммутируемый ток
  • Ток удержания — минимальный ток через симистор, при котором он остается открытым
  • Ток включения — минимальный ток управляющего электрода, необходимый для открытия симистора
  • Время включения и выключения
  • Падение напряжения в открытом состоянии

Эти параметры определяют область применения конкретных моделей симисторов и должны учитываться при проектировании электронных схем.


Преимущества и недостатки симисторов

Основные преимущества симисторов:

  • Возможность коммутации больших токов при малых управляющих сигналах
  • Отсутствие механических контактов, что обеспечивает долговечность
  • Простота схем управления
  • Низкая стоимость по сравнению с силовыми транзисторами
  • Возможность работы на переменном и постоянном токе

К недостаткам можно отнести:

  • Необходимость отвода тепла при работе с большими токами
  • Чувствительность к помехам и перенапряжениям
  • Ограниченное быстродействие
  • Наличие остаточного тока в закрытом состоянии

Несмотря на недостатки, простота и надежность симисторов обеспечивают их широкое применение в силовой электронике.

Области применения симисторов

Благодаря своим характеристикам, симисторы нашли широкое применение в различных областях электроники и электротехники:

  • Регуляторы мощности в бытовой технике (диммеры, регуляторы оборотов двигателей)
  • Управление нагревательными элементами
  • Системы плавного пуска электродвигателей
  • Импульсные источники питания
  • Сварочные аппараты
  • Зарядные устройства
  • Системы управления освещением

В промышленном оборудовании симисторы часто используются для управления мощными электроприводами и нагревательными элементами, где требуется плавное регулирование мощности.


Как проверить исправность симистора?

Проверка работоспособности симистора — важный этап при ремонте или сборке электронных устройств. Существует несколько способов проверки:

  1. С помощью мультиметра:
    • Установите мультиметр в режим проверки диодов
    • Подключите щупы к выводам T1 и T2, сопротивление должно быть высоким в обоих направлениях
    • Подключите отрицательный щуп к T1, а положительный к G, сопротивление должно быть низким
    • Повторите проверку, поменяв T1 и T2
  2. С помощью специального тестера для проверки симисторов:
    • Подключите выводы симистора к соответствующим клеммам тестера
    • Проведите проверку согласно инструкции к прибору
  3. В реальной схеме:
    • Соберите простую схему управления нагрузкой на симисторе
    • Проверьте работу схемы при различных условиях

При любом методе проверки важно соблюдать меры предосторожности и не превышать максимально допустимые параметры симистора.

Схемы включения симисторов

Существует несколько базовых схем включения симисторов, которые используются в различных устройствах:


  1. Схема с управлением по аноду:
    • Управляющий сигнал подается между выводами G и T2
    • Простая и надежная схема
    • Используется в большинстве бытовых регуляторов мощности
  2. Схема с управлением по катоду:
    • Управляющий сигнал подается между выводами G и T1
    • Требует меньший ток управления
    • Часто применяется в промышленных системах управления

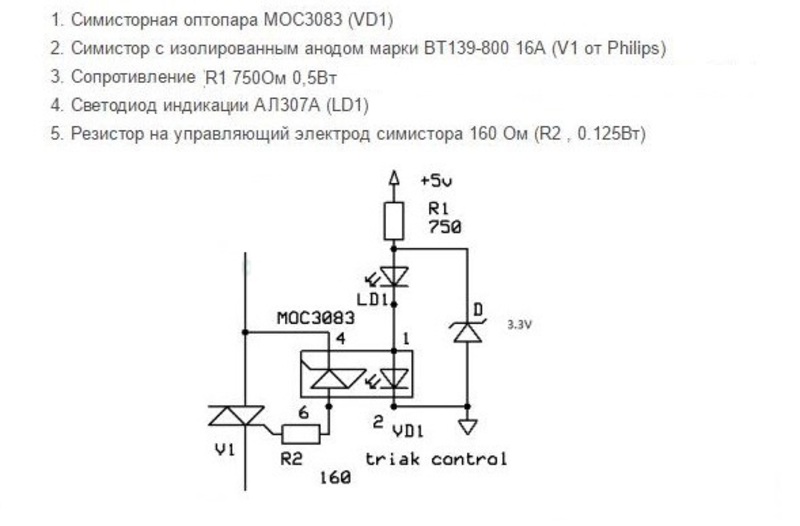

  3. Схема с оптронной развязкой:
    • Управление осуществляется через оптопару
    • Обеспечивает гальваническую развязку силовой и управляющей цепей
    • Повышает помехозащищенность схемы

Выбор конкретной схемы включения зависит от требований к устройству и условий его эксплуатации.

Защита симисторов от перегрузок

Для обеспечения надежной работы симисторов в реальных условиях необходимо предусматривать защиту от возможных перегрузок и помех:

  • Использование снабберных RC-цепочек для защиты от высокочастотных помех и коммутационных перенапряжений
  • Применение варисторов или супрессоров для ограничения импульсных перенапряжений
  • Установка предохранителей для защиты от токовых перегрузок
  • Обеспечение эффективного теплоотвода с помощью радиаторов
  • Использование оптронной развязки в цепях управления для повышения помехозащищенности

Правильно спроектированная система защиты значительно повышает надежность и срок службы устройств на основе симисторов.
