Распиновка, применение, особенности, работа драйвера
Производители изготавливают CD4511BE из выходных устройств биполярных транзисторов NPN и логики CMOS. Кроме того, они обладают такими характеристиками, как высокая помехоустойчивость и низкая рассеиваемая мощность покоя транзисторов в сочетании с КМОП RCA.
Конфигурация выводов CD4511Схема расположения выводов CD4511BE
Особенности/Технические характеристикиТехнические характеристики и особенности CD4511 BCD следующие;
Во-первых, диапазон рабочих температур составляет от -40°C до 85°C, а температура хранения — от -65°C до 150°C.
Время перехода и задержки распространения находятся в равновесии.
У него низкая рассеиваемая мощность и нулевое время удержания.
В-четвертых, он имеет жесткую структуру и возможность модуляции интенсивности лампы.
Кроме того, он имеет входы бланкирования и проверки лампы. Также имеется вход защелки, который может хранить код BCD.
Кроме того, максимальное рабочее напряжение питания составляет 18 В, а минимальное — 3 В.
Производители также на 100% протестировали его ток покоя 20 В.
Его время установления составляет 150, 70 и 40 соответственно для напряжений 5В, 10В и 15В. Напротив, он имеет длительность стробирующего импульса 400, 160 и 100нс при соответствующих напряжениях 5В, 10В и 15В.
Наконец, максимальный выходной ток источника составляет около 25 мА. Кроме того, высокий входной ток 1 мкА (максимальный) составляет 18 В.
ЭквивалентКомпонент 7-сегментного светодиодного дисплея
Источник; Википедия
Некоторые эквиваленты CD5411 включают 74LS145, 74LS48, CD4513 и CD4543. Также можно использовать варианты, представленные здесь; SN7448, SN54LS49, SN7LS48, SN54LS47, SN54LS48, SN5448, SN5556A, 7447 и 74LS477446.
Мы также можем предложить;
Дешифратор BCD в 7-сегментный — 74HC46,47/48/49
Дешифратор BCD в 7-сегментный (для ЖК-дисплея) — 4054/4055/4056
Десятичный счетчик с дешифратором 7-сегментного дисплея — 4026
Как использовать BCD-декодер CD4511? Для использования BCD в 7-сегментном декодере микросхемы необходимо следовать приведенным здесь шагам/объяснениям.
Начните с подключения вывода GND к отрицательной клемме питания. Кроме того, подключите контакт VDD к положительному выводу питания. Напряжение питания может составлять от 3 В до 15 В, хотя другие микросхемы могут выдерживать и 20 В. Однако проверьте свой технический паспорт, чтобы узнать точные значения требуемого напряжения.
Далее, подайте число, которое вы хотите отобразить в двоичном формате, на контакты D0-D3.
Затем подключите семисегментный светодиодный индикатор к выходным контактам (контакты A-G).
Контакт тестирования лампы будет проверять работу всех сегментов дисплея. Поэтому установите его на высокий уровень для обычной работы и на низкий при тестировании семисегментных дисплеев.
При низком уровне штырек тестирования ламп выключает все сегменты дисплея. При нормальной работе держите его на высоком уровне. Он также может использовать PMW (широтно-импульсную модуляцию) для управления яркостью дисплея.
Наконец, контакт разрешения хранения/защелки или LE сохраняет текущее значение.
Для нормальной работы установите низкий уровень на контакте store. Если вы установите высокий уровень, на дисплее постоянно будут отображаться последние данные, несмотря на изменения на входах BCD.
В этом разделе мы рассмотрим прикладную схему, использующую CD4511.
Пример схемыНеобходимые компоненты
Четыре кнопки,
Семь резисторов (R1 — R7) по 1 кОм,
Микросхема 4511, например, CD4511BE,
Четыре резистора (R8 — R11), каждый по 10kΩ, и
7-сегментный дисплей с общим катодом, например, LSHD-5503.
Вкратце, микросхема CD5411 управляет 7-сегментным производством таким образом, что она включает каждый сегмент, таким образом отображая правильные числа.
Несколько резисторов или пакет резисторов также помогают в подключении 7-сегментного дисплея.
Применение CD4511Вы можете найти CD4511 в перечисленных ниже областях применения.
В управлении дисплеями накаливания/ светодиодным освещением,
Низковольтный флуоресцентный дисплей,
(флуоресцентные лампы)
В мультиплексировании и отображении нескольких сигналов,
В приводах дисплеев кабин пилотов, калькуляторов, компьютеров, счетчиков и т.д.
CD4511BE — это драйвер 7-сегментного светодиодного дешифратора с защелкой на CMOS BCD, используемый большинством полупроводниковых компаний. Кроме того, он имеет единую монолитную структуру и находится в 16-контактном DIP корпусе в оригинальной упаковке. Большинство его применений связаны с драйверами светодиодов и некоторых других дисплеев.
DG508ADY Даташит ( Datasheet PDF ) | Maxim Integrated
DG508ADY Даташит ( Datasheet PDF ) | Maxim Integrated — AiPCBA.ruДаташит компонента > Multiplexer IC > Maxim Integrated > DG508ADY Даташит PDF
Поделиться
DG508ADY Даташит PDF (9 Страницы)
Щелкните страницу, чтобы просмотреть подробную таблицу данных
DG508ADY Документация
- DG508ADY Даташит PDF
- Maxim Integrated
- 9 Страницы, 152 KB
- DG508ADY Другие Даташит
- Maxim Integrated
- 10 Страницы, 148 KB
- DG508ADY Примечание по применению
- Maxim Integrated
- 3 Страницы, 80 KB
DG508 Даташит PDF
- DG508ACJ+
Даташит PDF - Maxim Integrated
Analogue Multiplexer / Demultiplexer, 8: 1, 1, 450Ω, 4.
5V to 18V, DIP, 16
5V to 18V, DIP, 16- DG508ADY+
- Maxim Integrated
MAXIM INTEGRATED PRODUCTS DG508ADY+ 8:1 Analog Multiplexer IC, Single, 450Ω, ± 4.5V to ± 18V, NSOIC-16
- DG508ACWE+
Даташит PDF - Maxim Integrated
8:1 Analog Multiplexer IC, Single, 450Ω, ± 4.5V to ± 18V, WSOIC-16
- DG508ADJ+
Даташит PDF - Maxim Integrated
MAXIM INTEGRATED PRODUCTS DG508ADJ+ 8:1 Analog Multiplexer IC, Single, 450Ω, ± 4.5V to ± 18V, DIP-16
- DG508AEWE+T
Даташит PDF - Maxim Integrated
Analog Multiplexer Single 8:1 16Pin SOIC W T/R
- DG508ADY+T
Даташит PDF - Maxim Integrated
Single-Ended Multiplexer, 1 Func, 8Channel, CMOS, PDSO16, 0.15INCH, ROHS COMPLIANT, SOIC-16
- DG508ADY
Даташит PDF - Maxim Integrated
Analog Multiplexer Single 8:1 16Pin SOIC N
- DG508ACWE+T
Даташит PDF - Maxim Integrated
Single-Ended Multiplexer, 1 Func, 8Channel, CMOS, PDSO16, 0.
3INCH, ROHS COMPLIANT, SOIC-16
3INCH, ROHS COMPLIANT, SOIC-16- DG508ACJ
Даташит PDF - Maxim Integrated
Single-Ended Multiplexer, 1 Func, 8Channel, CMOS, PDIP16, PLASTIC, DIP-16
- DG508ACJ
Даташит PDF - Intersil
Analog Multiplexer Single 8:1 16Pin PDIP
Поиск в формате PDF листа данных
Поиск
100 миллионов листов данных в формате PDF, обновляйте более 5000 файлов PDF в день.
Связанные части
Популярные части Новые части
Свяжитесь с нами онлайн
Bonnie — Менеджер по продажам AiPCBA онлайн, 5 минут назад
Сообщение *
Отправить
Сертификат
Службы доставки
©2015 — 2023 AiPCBA, Все права защищены.
Схема выводов, применение, функции, работа драйвера декодера
ИС драйвера 7-сегментного декодера включает правые сегменты 7-сегментного дисплея в зависимости от входного сигнала.
Часто информация представляет собой BCD (двоично-десятичный код). Большинство микросхем драйверов подпадают под микросхемы серии 4000, такие как CD4511BE.
Производители делают CD4511BE из устройств вывода на биполярных транзисторах NPN и логики CMOS. Кроме того, они обладают такими характеристиками, как высокая помехозащищенность и низкое рассеивание мощности в состоянии покоя на транзисторах в сочетании с RCA CMOS.
Давайте подробно рассмотрим его описание CD4511, например, конфигурацию контактов, функции, эквиваленты и приложения.
Конфигурация контактов CD4511
В таблице приведена распиновка CD4511BE.
Схема контактов CD4511BE
Характеристики/технические характеристики
Технические характеристики и характеристики компенсатора плавучести CD4511 следующие:
- Во-первых, диапазон рабочих температур составляет от -40°C до 85°C, а диапазон температур хранения — от -65°C до 150°C.
- Тогда и время перехода, и задержки распространения находятся в равновесии.
- Имеет низкое рассеивание мощности и нулевое время удержания.
- В-четвертых, он имеет жесткую конструкцию и имеет возможность модуляции интенсивности лампы.
- Кроме того, он имеет входы гашения и проверку ламп. Также имеется вход-защелка, в котором можно хранить двоично-десятичный код.
- Кроме того, он имеет максимальное рабочее напряжение питания 18В и минимальное 3В.
- Производители также на 100% протестировали его ток покоя 20 В.
- Время установки составляет 150, 70 и 40 секунд соответственно для напряжения 5 В, 10 В и 15 В. Напротив, он имеет ширину стробирующего импульса 400, 160 и 100 нс при напряжении 5 В, 10 В и 15 В соответственно.
- Наконец, его максимальный выходной ток составляет примерно 25 мА. Кроме того, высокий входной ток 1 мкА (максимум) составляет 18 вольт.
Эквивалент
7-сегментный светодиодный дисплей
Источник; Википедия
Кроме того, вы также можете использовать параметры здесь; SN7448, SN54LS49, SN7LS48, SN54LS47, SN54LS48, SN5448, SN5556A, 7447 и 74LS477446.Мы также можем иметь;
- BCD в 7-сегментный декодер – 74HC46,47/48/49
- BCD в 7-сегментный декодер (для LCD) – 4054/4055/4056
- Декадный счетчик с 7-сегментным дисплеем-дешифратором – 4026
Как использовать декодер CD4511 BCD?
Чтобы использовать BCD для 7-сегментного декодера чипа, необходимо выполнить шаги/объяснения, приведенные здесь.
- Начните с подключения контакта GND к отрицательной клемме питания. Кроме того, подключите контакт VDD к положительной клемме питания. Напряжение питания может быть от 3В до 15В, хотя другие чипы могут выдерживать 20В. Тем не менее, проверьте свое техническое описание, чтобы узнать точные значения требуемого напряжения.
- Затем вы вводите число, которое хотите отобразить в двоичном формате, на контакты D0-D3.
- Затем подключите семисегментный светодиодный дисплей к выходным контактам (контакты от A до G).
- Контрольный штифт лампы дополнительно проверяет работу всех сегментов дисплея. Поэтому установите его на высокий уровень для обычной работы и на низкий при проверке семисегментных дисплеев.
- При низком уровне пустой тестовый контакт отключает все сегменты дисплея. Держите его высоким во время обычных операций. Он также может использовать PMW (широтно-импульсную модуляцию) для управления яркостью дисплея.
- Наконец, вывод разрешения сохранения/фиксации или вывод LE сохраняет текущее значение. Установите низкий уровень на выводе магазина для нормальной работы. Когда вы устанавливаете высокий контакт, вы будете постоянно отображать последние данные, несмотря на изменения на входах BCD.
Держите его высоким во время обычных операций. Он также может использовать PMW (широтно-импульсную модуляцию) для управления яркостью дисплея.Как построить 4511 BCD в схему 7-сегментного декодера？
В этом разделе мы обсудим прикладную схему, использующую CD4511.

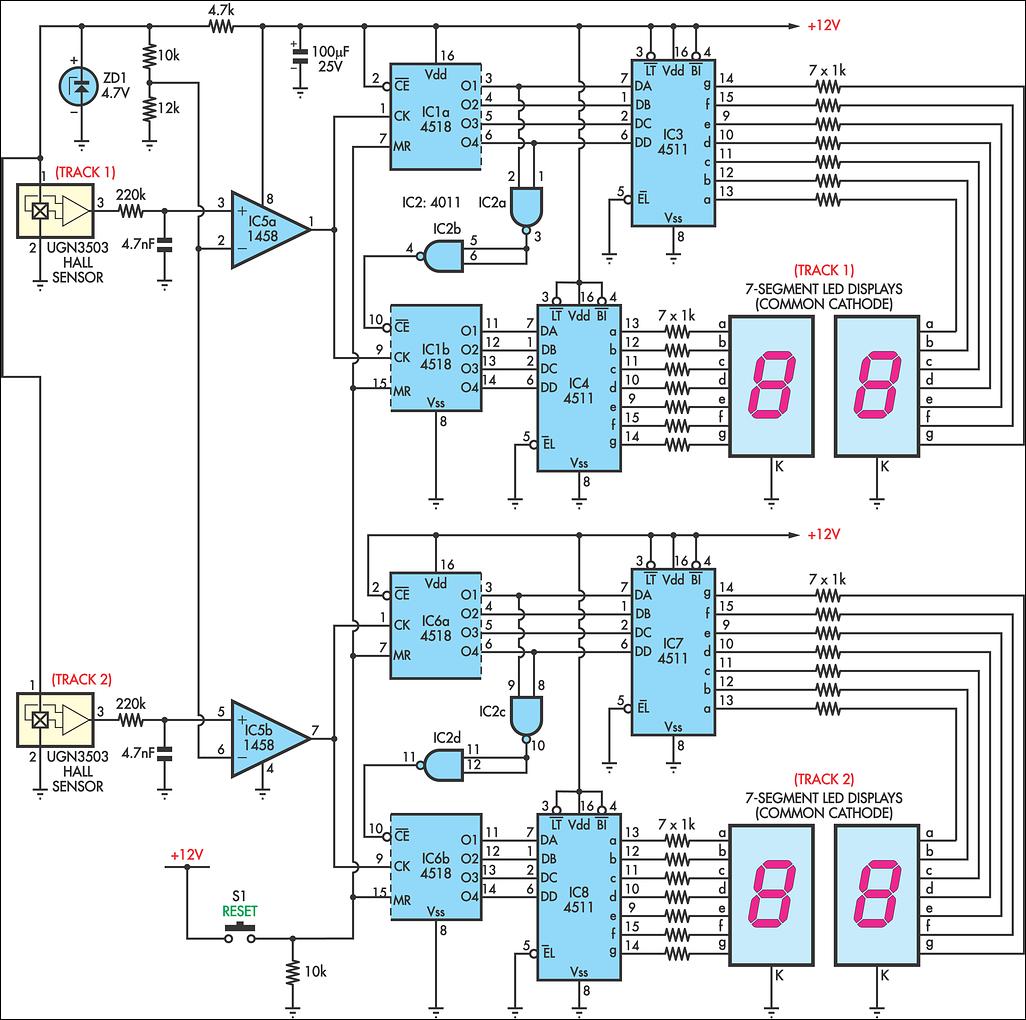

Пример схемы
Схема подключения CD4511 BCD к 7-сегментному декодеру- Четыре кнопки,
- Семь резисторов (от R1 до R7) по 1 кОм каждый,
- Микросхема 4511, например, CD4511BE,
- Четыре резистора (от R8 до R11), каждый по 10 кОм, и
- 7-сегментный индикатор с общим катодом типа LSHD-5503.
Вкратце, чип CD5411 управляет производством 7 сегментов таким образом, что он включает каждый сегмент, таким образом отображая правильные числа.
Несколько резисторов или блок резисторов также помогают подключить 7-сегментный дисплей.
Кроме того, вы можете изменить его вход с помощью схемы, чтобы создать секундомер. Модификация превращает информацию в выходной счетчик, который считает секунды.
Приложение CD4511
Вы можете найти CD4511 в приложениях, перечисленных ниже.
- Для управления дисплеями с лампами накаливания/ светодиодным освещением,
- Низковольтный флуоресцентный дисплей,
(люминесцентные лампы)
- При мультиплексировании и отображении нескольких сигналов,
- Приводы индикации кабин, калькуляторов, компьютеров, счетчиков и т. д.
Заключение
CD4511BE — это 7-сегментный драйвер декодера светодиодной защелки для CMOS BCD, используемый большинством полупроводниковых компаний.
Кроме того, он имеет единую монолитную структуру и находится в 16-контактном DIP-разъеме в оригинальной упаковке. В большинстве его приложений используются светодиоды драйверов и несколько других дисплеев.
Чтобы узнать больше о CD4511BE, пожалуйста, свяжитесь с нами.
Драйвер декодера CD4511BE: техническое описание, распиновка, сравнение параметров
Контроллер UC3842AN: техническое описание, эквивалент и модели САПР [видео и часто задаваемые вопросы]
TSOP4838 Модули ИК-приемника: схема, техническое описание и модели САПР [видео и часто задаваемые вопросы]
Автор: Айрин
Дата: 24 февраля 2022 г.
CD4511B BCD представляет собой 7-сегментный драйвер декодера IC , аналогичный типу MC14511 .
CD4511BE Decoder Display
Каталог
Обзор продукта |
CD4511BE CAD Model0003 |
CD4511BE Functional Diagram |
CD4511BE Features |
CD4511BE Product Attributes |
CD4511BE Applications |
Alternate Parts |
Component Datasheet |
CD4511BE и MC14511BALD |
Использование предупреждений |
CD4511BE Manufacturer |
FAQ |
Product Overview
CD4511BE Decoder Driver
The CD4511BE is a CMOS BCD to 7 segment LED latch decoder driver in 16 pin ДИП-пакет .
Он состоит из КМОП-логики и NPN-биполярных транзисторов выходных устройств на единой монолитной структуре. Это устройство сочетает в себе низкое рассеивание мощности и высокую помехоустойчивость RCA CMOS с биполярными выходными транзисторами NPN, способными выдавать ток до 25 мА. Эта возможность позволяет CD4511B для прямого управления светодиодами и другими дисплеями. Для тестирования дисплея, выключения или модуляции интенсивности и сохранения двоично-десятичного кода предусмотрены входы для проверки лампы, включения гашения и защелки или стробоскопа. При использовании внешней схемы мультиплексирования можно мультиплексировать и отображать несколько различных сигналов.
CD4511B типов поставляются в 16-выводных герметичных двухрядных керамических корпусах (суффикс F3A), 16-выводных двухрядных пластиковых корпусах (суффикс E), 16-выводных малогабаритных корпусах (суффикс NSR) ) и 16-выводные тонкие термоусадочные малогабаритные корпуса (суффиксы PW и PWR).
Texas Instruments Комплексные функциональные ИС из семейства КМОП-логики серии 4000 включают в себя 7-сегментные ЖК-защелки/декодеры/драйверы, компараторы амплитуд и ИС с фазовой автоподстройкой частоты (ФАПЧ).
CD4511BE CAD Models
CD4511BE Декодер CAD Model -ин-лайн пакет
CD4511BE Plastic Dual-in-Line Package
CD4511BE Plastic Small-outline Package
CD4511BE Functional Diagram
CD4511BE Functional Diagram
CD4511BE Logic Diagram
CD4511BE Характеристики
• Высокий выходной ток до 25 мА
• Диапазон напряжения питания от 3 В до 18 В
• Входные защелки для хранения кода BCD
• 100 % тестирование на ток покоя при 20 В
• Максимальный входной ток 1 мкА при 18 В (полный диапазон температур корпуса) и 100 нА при 18 В (25°C)
• Параметрические номиналы 5 В, 10 В и 15 В
• Диапазон рабочих температур — от 55°C до 125°C
CD4511B Размеры чипа и расположение контактных площадок
CD4511BE Атрибуты продукта
Технические характеристики | Значения |
Директива ЕС по ограничению использования опасных веществ | Соответствует |
ECCN (США) | EAR99 |
Статус детали | Активный |
ХТС | 8542. |
Логическое семейство | CD4000 |
Логическая функция | Защелка/декодер/драйвер |
Количество элементов на микросхему | 1 |
Количество входов элементов | 4 |
Количество разрешений ввода на элемент | 1 |
Количество выходов элемента | 7 |
Количество разрешений выхода на элемент | 0 |
Полярность | Неинвертирующий |
Максимальное время задержки распространения при максимальной CL (нс) | [электронная почта защищена]|[электронная почта защищена]|[электронная почта защищена] |
Абсолютное время задержки распространения (нс) | 1320 |
Технологический процесс | КМОП |
Максимальный выходной ток низкого уровня (мА) | 4,2 (мин) |
Минимальное рабочее напряжение питания (В) | 3 |
Типичное рабочее напряжение питания (В) | 3. |
Максимальное рабочее напряжение питания (В) 18 | 18 |
Максимальный ток покоя (мА) 0,1 | 0,1 |
Условия проверки задержки распространения (пФ) | 50 |
Минимальная рабочая температура (°C) | -55 |
Максимальная рабочая температура (°C) | 125 |
Температурный класс поставщика | Военный |
Упаковка | Трубка |
Пакет поставщиков | ПДИП |
Количество выводов | 16 |
Имя стандартного пакета | ДИП |
Крепление | Сквозное отверстие |
Высота упаковки | 5,08 (макс. |
Длина упаковки | 19,69 (макс.) |
Ширина упаковки | 6,6 (макс.) |
Толщина упаковки | 3,9 мм |
Печатная плата изменена | 16 |
Форма свинца | Сквозное отверстие |
Бессвинцовый | Бессвинцовый |
Радиационное упрочнение | № |
ДОСТИГАЕМОСТЬ SVHC | Нет SVHC |
39.00.01
3|5|9|12|15
) — 0,51 (мин.)CD4511BE Applications
LED Lighting
Alternate Parts
MC14511BALD , CD4511BF3A , MC14511BCPD
Component Datasheet
CD4511BE PDF
CD4511BE vs MC14511BALD
Технические характеристики | CD4511BE | MC14511BALD |
Pbбесплатно Код | Да | * |
Код RoHS | Да | № |
Код жизненного цикла детали | Активный | Устарело |
Изготовитель | ТЕХАС ИНСТРУМЕНТЗ ИНК | МОТОРОЛА ИНК |
Код комплекта деталей | ДИП | * |
Описание пакета | ДИП | ДИП |
Количество выводов | 16 | * |
Достичь кода соответствия | соответствует | неизвестно |
Код ECCN | EAR99 | EAR99 |
Код HTS | 8542. | 8542.39.00.01 |
Samacsys Описание | CMOS BCD-to-7-Segment LED Latch Decoder Драйверы | * |
Производитель Samacsys | Техасские инструменты | * |
Семья | 4000/14000/40000 | 4000/14000/40000 |
Формирование входного сигнала | С ЗАЩЕЛКОЙ | С ЗАЩЕЛКОЙ |
JESD-30 Код | Р-ПДИП-Т16 | Р-ГДИП-Т16 |
JESD-609 Код | е4 | е0 |
Длина | 19,305 мм | 19,3 мм |
Емкость нагрузки (CL) | 50 пФ | 50 пФ |
Логическая ИС Тип | СЕМЬ СЕГМЕНТНЫЙ ДЕКОДЕР/ДРАЙВЕР | СЕМЬ СЕГМЕНТНЫЙ ДЕКОДЕР/ДРАЙВЕР |
Макс I(ол) | 0,0015 А | * |
Количество функций | 1 | 1 |
Количество терминалов | 16 | 16 |
Максимальная рабочая температура | 125 °С | 125 °С |
Рабочая температура – мин. | -55 °С | -55 °С |
Полярность выхода | ИСТИНА | ИСТИНА |
Материал корпуса упаковки | ПЛАСТИК/ЭПОКСИД | КЕРАМИЧЕСКАЯ, ЗАПЕЧАТАННАЯ СТЕКЛОМ |
Код упаковки | ДИП | ДИП |
Форма упаковки | ПРЯМОУГОЛЬНЫЙ | ПРЯМОУГОЛЬНЫЙ |
Тип упаковки | ИН-ЛАЙН | ИН-ЛАЙН |
Метод упаковки | ТРУБКА | * |
Пиковая температура оплавления (цели) | НЕ УКАЗАНО | НЕ УКАЗАНО |
Максимальный ток источника питания (ICC) | 3 мА | * |
Предложение [электронная почта защищена] | 420 нс | * |
Задержка распространения (tpd) | 1320 нс | 1440 нс |
Квалификационный статус | Не соответствует требованиям | Не соответствует требованиям |
Максимальный рост сидя | 5,08 мм | 4,19 мм |
Максимальное напряжение питания (Vsup) | 18 В | 18 В |
Минимальное напряжение питания (Vsup) | 3 В | 3 В |
Номинальное напряжение питания (Vsup) | 5 В | 5 В |
Поверхностный монтаж | НЕТ | НЕТ |
Технология | КМОП | КМОП |
Температурный класс | ВОЕННЫЙ | ВОЕННЫЙ |
Конечная отделка | Никель/палладий/золото (Ni/Pd/Au) | Олово/свинец (Sn/Pb) |
Терминальная форма | СКВОЗНОЕ ОТВЕРСТИЕ | СКВОЗНОЕ |
Шаг терминала | 2,54 мм | 2,54 мм |
Положение терминала | ДВОЙНОЙ | ДВОЙНОЙ |
[email protected] Максимальная температура оплавлением (с) | НЕ УКАЗАНО | НЕ УКАЗАНО |
Ширина | 7,62 мм | 7,62 мм |
Базовое число соответствует | 2 | 2 |
39.00.01
Использование предупреждений
Перед заменой в вашей схеме проверьте их параметры и конфигурацию контактов.
CD4511BE Производитель
Texas Instruments Inc. (TI) — американская технологическая компания, которая разрабатывает и производит полупроводники и различные интегральные схемы, которые она продает разработчикам и производителям электроники по всему миру. Штаб-квартира находится в Далласе, штат Техас, США. TI входит в десятку крупнейших полупроводниковых компаний мира по объему продаж. Основное внимание Texas Instruments уделяет разработке аналоговых микросхем и встроенных процессоров, на которые приходится более 80% их доходов. TI также производит технологию цифровой обработки света (DLP) и продукты для образовательных технологий, включая калькуляторы, микроконтроллеры и многоядерные процессоры.
Часто задаваемые вопросы
- Какой пакет CD4511BE?
16-контактный DIP
- Какой тип конструкции используется в CD4511BE?
Монолитный
- Что делает CD4511B?
Светодиоды привода и другие дисплеи
Share
Похожие статьи
MV380: ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО ТОКА НА 520 ВТ Техническое описание Скачать PDF
Ирэн 13 апр 2022 604
Распределенная мощность в телекоммуникациях, промышленном управлении, беспроводной связи и компьютерных приложениях
ВХОД: 380 В постоянного тока, ВЫХОД: 26 В постоянного тока, 20,0 А, 520 Вт.
Размер: 2,4 х 4,6 х 0,5 дюйма Каталог…
Продолжить чтение »
Распиновка стереоусилителя TDA2822, техническое описание, схема
Iggy 26 янв 2022 8787
ОписаниеTDA2822 представляет собой двухканальную однокристальную интегральную схему усилителя мощности, разработанную StMICROelectronics. Он обычно используется в качестве аудиоусилителя в портативных кассетных проигрывателях, кассетных…
Продолжить чтение »
CD4066: Использование двустороннего переключателя 4066 для проектирования схемы
Ирэн 26 янв 2022 13767
ВведениеCD4066 — это четырехсторонний двусторонний переключатель, который можно применять для переключения аналоговых и цифровых сигналов. Он состоит из четырех независимых аналоговых переключателей, каждый с тремя клеммами: …
Продолжить чтение »
NE555P: распиновка, техническое описание, характеристики, применение
Ирэн 24 янв 2022 8235
Обзор продуктаТаймер xx555 является популярным и простым в использовании для приложений синхронизации общего назначения от 10 мкс до часов или от < 1 мГц до 100 кГц.
