Цветомузыка своими руками схемы. Цветомузыка на светодиодах своими руками: схемы и пошаговая инструкция — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как собрать цветомузыку на светодиодах своими руками. Какие схемы и компоненты нужны для создания цветомузыки. Как работает цветомузыка и какие эффекты можно получить. Пошаговая инструкция по сборке простой цветомузыкальной установки.

Содержание

Принцип работы цветомузыки на светодиодах

Цветомузыка представляет собой устройство, которое преобразует звуковой сигнал в световые эффекты. Основной принцип работы цветомузыки на светодиодах заключается в следующем:

Входящий аудиосигнал разделяется на несколько частотных диапазонов с помощью фильтров (обычно на низкие, средние и высокие частоты).
Каждый частотный диапазон управляет своей группой светодиодов определенного цвета.
При изменении громкости и частотных характеристик музыки меняется яркость свечения соответствующих светодиодов.

Таким образом создается визуальное сопровождение музыки в виде пульсирующих разноцветных огней. Чем сложнее схема, тем более интересные световые эффекты можно получить.

Необходимые компоненты для сборки цветомузыки

Для создания простой цветомузыки на светодиодах своими руками потребуются следующие основные компоненты:

Светодиоды разных цветов (минимум 3 цвета — красный, зеленый, синий)
Резисторы различного номинала
Конденсаторы
Транзисторы
Диодный мост
Стабилизатор напряжения
Печатная плата
Источник питания

Точный набор и количество компонентов зависит от конкретной схемы. Для начинающих рекомендуется использовать готовые наборы для сборки цветомузыки, где уже подобраны все необходимые детали.

Пошаговая инструкция по сборке простой цветомузыки

Рассмотрим процесс сборки простейшей одноканальной цветомузыки:

Подготовьте все необходимые компоненты и инструменты.
На макетной плате соберите схему согласно выбранной принципиальной схеме.
Подключите источник звукового сигнала (например, разъем для наушников) к входу схемы.
Подключите источник питания (батарейки или блок питания).
Включите музыку и проверьте работу цветомузыки. При необходимости подстройте чувствительность.

Для более сложных схем потребуется изготовление печатной платы и пайка компонентов. Начинающим рекомендуется начать с простых схем на макетной плате.

Настройка и улучшение работы цветомузыки

После базовой сборки цветомузыки можно улучшить ее работу:

Отрегулируйте чувствительность схемы к входному сигналу
Подберите оптимальные значения фильтров для разделения частот
Добавьте регуляторы яркости для каждого канала
Увеличьте количество светодиодов для более яркого эффекта
Поэкспериментируйте с разными цветами светодиодов

Постепенно усложняя схему, можно добиться очень интересных визуальных эффектов, синхронизированных с музыкой.

Использование светодиодных лент в цветомузыке

Современным вариантом создания цветомузыки является использование адресных светодиодных лент. Основные преимущества такого подхода:

Большое количество светодиодов в компактном корпусе
Возможность управления каждым светодиодом отдельно
Простота монтажа и подключения
Широкие возможности для создания световых эффектов

Для управления такими лентами используются специальные контроллеры на основе микропроцессоров. Это позволяет создавать более сложные алгоритмы работы цветомузыки.

Меры безопасности при сборке цветомузыки

При самостоятельной сборке цветомузыки важно соблюдать технику безопасности:

Используйте качественные компоненты от проверенных производителей
Соблюдайте полярность при подключении элементов
Не превышайте допустимые напряжения и токи компонентов
Обеспечьте хорошую изоляцию всех соединений

При работе с сетевым напряжением соблюдайте особую осторожность

Начинающим радиолюбителям рекомендуется начинать с низковольтных схем на батарейках или USB-питании.

Области применения самодельной цветомузыки

Собранную своими руками цветомузыку можно использовать в различных целях:

Создание праздничной атмосферы на вечеринках
Оформление интерьера комнаты или детской
Подсветка автомобиля с эффектом «под музыку»
Оригинальное оформление витрин и рекламных конструкций
Создание световых эффектов для домашнего кинотеатра

Цветомузыка своими руками может стать отличным хобби и способом создания уникального светового оформления для любого помещения.

Цветомузыка на светодиодах своими руками: схемы, инструкция сборки

Чтобы собрать цветомузыку на светодиодах своими руками необходимо обладать базовыми знаниями электроники, уметь читать схемы и работать с паяльником. В статье мы рассмотрим, как работает цветомузыка на светодиодах, основные рабочие схемы, на основе которых можно собрать самостоятельно готовые устройства, а в конце пошагово соберем готовое устройство на примере.

Содержание

По какому принципу работает цветомузыка
Что необходимо, для изготовления цветомузыки
Несколько рабочих схем
Вариант №1
Вариант №2
Пошаговая сборка наипростейшей модели цветомузыки

По какому принципу работает цветомузыка

В основе цветомузыкальных установок, используется способ частотного преобразования музыки и его передачи, посредством отдельных каналов, для управления источниками света. В результате получается, что в зависимости от основных музыкальных параметров, работа цветовой системы будет ей соответствовать.

На этом прицепе основана схема, по которой собирается цветомузыка на светодиодах своими руками.

Как правило, для создания цветовых эффектов используется не менее трёх различных цветов. Это может быть синий, зелёный и красный. Смешиваясь в различных комбинациях, с разной продолжительностью, они способны создать поразительную атмосферу веселья.

Разделять сигнал на низкие, средние и высокие чистоты, способны LC и RC-фильтры, именно они устанавливаются и настраиваются в цветомузыкальную систему с применением светодиодов.

Настройки фильтров устанавливаются на следующие параметры:

до 300 Гц на низкочастотный фильтр, как правило, его цвет красный;
250-2500 Гц для средних, цвет зелёный;
все что выше 2000 Гц преобразует высокочастотный фильтр, как правило, от него зависит работа синего светодиода.

Деление на частоты, проводится с небольшим перекрытием, это необходимо, для получения различных цветовых оттенков, при работе прибора.

Выбор цвета, в данной схеме цветомузыки не принципиален, и при желании можно использовать светодиоды разных цветов на своё усмотрение, менять местами и экспериментировать, запретить не может никто. Различные частотные колебания в сочетании с применением нестандартного цветового решения, могут существенно повлиять на качество результата.

Для регулировки доступны и такие параметры схемы, как количество каналов и их частота, из чего можно сделать вывод, что цветомузыка может использовать большое количество светодиодов разных цветов, и возможна индивидуальная регулировка каждого из них по частоте и ширине канала.

Что необходимо, для изготовления цветомузыки

Резисторы для цветомузыкальной установки, собственного производства, могут использоваться только постоянные, с мощностью 0.25-0.125. Подходящие резисторы, можно увидеть на рисунке ниже. Полоски на корпусе показывают величину сопротивления.

Также в схеме применяются R3 резисторы, и подстроечные R — 10, 14, 7 и R 18 вне зависимости от типа. Главное требование, возможность установки на плату, применяемую при сборке. Первый вариант светодиодной цветомузыки, собирался с применением резистора переменного типа с обозначением СПЗ-4ВМ и импортными — подстроечными.

Что касается конденсаторов, то использовать нужно детали с рабочим напряжением на 16 вольт, не менее. Тип, может быть любой. При затруднениях в поиске конденсатора С7, можно соединить параллельно, два меньших по ёмкости, для получения требуемых параметров.

Применяемые в схеме светодиодной цветомузыки конденсаторы С1, С6 должны быть способны работать на 10 вольтах, соответственно С9–16В, С8–25В. Если вместо старых советских конденсаторов, планируется использовать новые, импортные то стоит помнить, что они имеют различие в обозначении, нужно заранее определить полярность конденсаторов, которые будут устанавливаться, иначе можно перепутать и испортить схему.

Ещё для изготовления цветомузыки потребуется диодный мост, с напряжением 50В и рабочим током, около 200 миллиампер. В случае, когда нет возможности установить готовый диодный мост, можно сделать его из нескольких выпрямительных диодов, для удобства их можно убрать с платы и смонтировать отдельно с применением платы меньшего размера.

Параметры диодов, выбираются аналогично применяемых в заводском исполнение моста, диодов.

Светодиоды, должны быть красного, синего и зёленого цвета свечения. Для одного канала их понадобится шесть штук.

Что касается транзисторов, то подойдут VT1 и VT2, индекс обозначения не важен.

Ещё один необходимый элемент, стабилизатор напряжения. Используется пятивольтовый стабилизатор, импортного производства, с артикулом 7805. Также можно применять 7809 (девятивольтовый), но тогда из схемы нужно исключить резистор R22, а вместо него ставится перемычка, соединяющая минусовую шину и средний вывод.

Соединить цветомузыку с музыкальным центром, можно при помощи трехконтактного разъёма «джек».

И последнее, что необходимо иметь для сборки, это трансформатор с подходящими параметрами напряжения.

Общая схема для проведения сборки цветомузыки, в которой используются описанные детали на фото ниже.

Несколько рабочих схем

Ниже будет предложено несколько рабочих схем цветомузыки на светодиодах.

Вариант №1

Для данной схемы можно использовать светодиоды любого типа. Главное, чтобы они были сверхяркими и разными по свечению. Схема работает по следующему принципу, сигнал с источника передаётся на вход, где сигналы каналов суммируются и далее направляются на переменное сопротивление.(R6,R7,R8) При помощи этого сопротивления уровень сигнала для каждого канала регулируется, после чего поступает на фильтры. Различие фильтров, в ёмкости конденсаторов, используемых для их сборки. Их смысл, как и в других устройствах, преобразовывать и очищать звуковой диапазон в определённых границах. Это верхние, средние и низкие частоты. Для регулировки в схеме цветомузыки установлены резисторы подстройки. Пройдя всё это, сигнал поступает на микросхему, которая позволяет устанавливать различные светодиоды.

Вариант №2

Второй вариант цветомузыки на светодиодах отличается своей простотой и подойдёт для начинающих любителей. В схеме участвует усилитель и три канала для обработки частоты. Установлен трансформатор, без которого можно обойтись, если сигнала на входе достаточно для открытия светодиодов. Как и в аналогичных схемах, применяются регулировочные резисторы, обозначенные как R4 – 6. Транзисторы можно использовать любые, главное, чтобы передавали более 50% тока. По сути, больше ничего не требуется. Схему при желании можно улучшить, для получения более мощной цветомузыкальной установки.

Пошаговая сборка наипростейшей модели цветомузыки

Для сборки простой цветомузыки на светодиодах потребуются следующие материалы:

светодиоды размером пять миллиметров;
провод от старых наушников;
оригинал либо аналог транзистора КТ817;

блок питания на 12 вольт;
несколько проводов;
кусок оргстекла;
клеевой пистолет.

Первое с чего нужно начать, это изготовить, корпус будущей цветомузыки из оргстекла. Для этого оно разрезается по размерам и склеивается, клеевым пистолетом. Короб лучше сделать прямоугольной формы. Размеры можно корректировать под себя.

Для расчёта количества светодиодов, разделим напряжение адаптера (12В), на рабочее светодиодов (3В). Получается нам необходимо в короб, установить 4 светодиода.

Кабель от наушников зачищаем, в нём три провода, мы будем использовать один левого или правого канала, и один общего.

Один провод нам не понадобится и его можно изолировать.

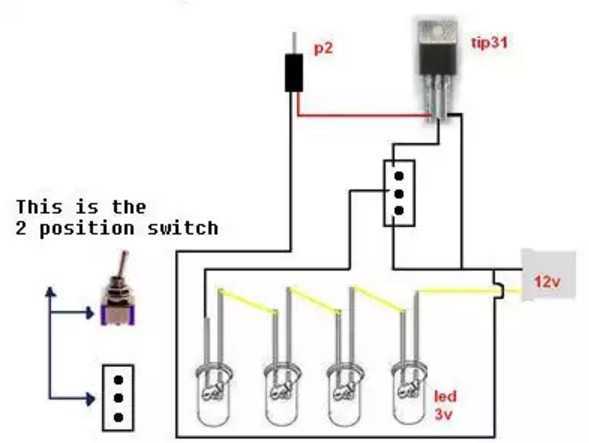

Схема простой цветомузыки на светодиодах выглядит следующим образом:

Перед сборкой, кабель прокладываем внутрь короба.

светодиоды имеют полярность, соответственно при подключении, её необходимо учитывать.

В процессе сборки, нужно постараться не нагревать транзистор, т. к. это может привести к его поломке, и учитывайте маркировку на ножках. Эмиттер обозначается как (Э), база и коллектор соответственно (Б) и (К). После сборки и проверки можно установить верхнюю крышку.

Готовый вариант цветомузыки на светодиодах

В заключении хочется сказать, что собрать цветомузыку на светодиодах не так сложно, как может показаться на первых порах. Конечно, если Вам нужно устройство с красивым дизайном, то тут уже придется потратить много времени и сил. А вот для изготовления простой цветомузыки в ознакомительных или развлекательных целях достаточно собрать одну из представленных схем в статье.

Радиолюбительские схемы цветомузыки. Цветомузыка на мощных светодиодах. Цветомузыка с RGB светодиодной лентой

Всем нам время от времени хочется праздника. Иногда хочется погрустить или испытать другие эмоции. Самый простой и эффективный способ добиться желаемого результата – послушать музыку. Но одной лишь музыки часто бывает недостаточно – нужна визуализация звукового потока, спецэффекты. Иначе говоря – нужна цветомузыка (или светомузыка как её иногда называют).

Но где же её взять, если подобная аппаратура в специализированных магазинах стоит недешево? Сделать своими руками, конечно же. Все, что для этого нужно, это наличие компьютера (или блока питания отдельно), нескольких метров светодиодной RGB ленты мощностью потребления в 12в, макетная плата USB (AVR-USB-MEGA16 – пожалуй, самый дешевый и простой вариант), а также схема того, что и куда подключать.

Немного о ленте

Прежде чем перейти к самим работам, необходимо определить, что же собой представляет эта светодиодная RGB лента мощностью именно 12в. А является она простым, но одновременно очень хитроумным изобретением.

Светодиоды известны уже не первое десятилетие, но благодаря инновационным разработкам стали действительно универсальным решением для множества проблем в сфере электроники. Они сейчас применяются повсеместно – как индикаторы в бытовой технике, самостоятельно в виде энергосберегающей лампы, в космической отрасли, а также в сфере спецэффектов. К последней можно отнести и цветомузыку. Когда светодиоды трех типов – красный (Red), зеленый (Green) и синий (Blue) объединяются на одной ленте, то получается светодиодная RGB лента. В современных RGB диодах имеется миниатюрный контроллер. Это позволяет им испускать все три цвета.

Особенностью такой является ленты то, что все диоды сгруппированы и соединены в общую цепочку , управляемую общим контроллером (им может оказаться также и компьютер в случае подключения через USB, либо специальный блок питания с пультом управления для автономных модификаций). Все это позволяет создать практически бесконечную ленту с минимумом проводов. Её толщина может достигать буквально нескольких миллиметров (если не учитывать варианты с резиновой или силиконовой защитой от физических повреждений, влаги и температуры). До изобретения такого типа микроконтроллеров самая простая модель имела, по крайней мере, три провода. И чем выше была функциональность таких гирлянд – тем больше было проводов. В западной культуре фраза «распутать гирлянду» давно уже стало нарицательным для всех долгих, нудных и крайне запутанных дел. И вот сейчас это перестало быть проблемой (еще и потому, что светодиодную ленту предусмотрительно накручивают на специальный небольшой барабан).

Что нам нужно?

Цветомузыка своими руками из ленты GE60RGB2811C

В идеале, для организации цветомузыки своими руками нам подойдет уже готовая светодиодная лента с питанием от USB порта компьютера. Все, что нам надо – скачать необходимое приложение на для того же компьютера, настроить ассоциации файлов с нужным аудио-проигрывателем, и наслаждаться результатом. Но это если нам очень повезет, и если у нас есть деньги, чтобы все это приобрести. В ином случае все выглядит несколько сложнее.

В продаже магазинов электронных комплектующих есть различные по длине и мощности светодиодные ленты, но нам нужна только 12в. Она является наилучшим вариантом для подключения к компьютеру посредством USB. Так, например, можно найти модель GE60RGB2811C, которая представляет собой последовательно подключенных 300 RGB светодиодов. Один из плюсов любой такой ленты в том, что её можно нарезать как кому удобно – любой длины. Все что нужно после этого – соединить контакты, чтобы электрическая цепь не была разомкнутой, и схема была целостной (это надо сделать обязательно).

Схема настройки цветомузыки

Также нам может понадобиться макетная плата для подключения USB. Самым популярным, дешевым, но при этом функциональным вариантом для подключения является модель AVR-USB-MEGA16 под USB 1.1. Эта версия USB считается уже несколько устаревшей т.к. передает сигнал к светодиодам со скоростью 8 миллисекунд, что для современной техники слишком медленно, но, поскольку человеческий глаз и эту скорость воспринимает как «мгновение ока», то нам она вполне подойдет.

Если опустить большинство сложнейших технических тонкостей и нюансов, то все, что требует от нас схема такого подключения, это взять ленту нужной длины, высвободить и зачистить контакты на одной стороне, подключить и припаять их к выходу на макетной плате (на самой плате указаны символы, какой разъем и для чего нужен) и, собственно, всё. Для полной длины ленты в 12в может не хватить питания, поэтому можно их запитать от старого блока питания компьютера (это потребует параллельного подключения), или просто обрезать ленту. Звук при просто этом варианте будет идти из компьютерных динамиков. Для особо искушенных в электронике мастеров, можно порекомендовать присоединить микрофонный усилитель и маленький «динамик-пищалку» прямо к AVR-USB-MEGA16.

Схема крепления контактов ленты к USB шнуру от смартфона

Если эту плату раздобыть не удалось, то на самый крайний случай подключение можно сделать через светодиодную RGB ленту 12в к USB кабелю от смартфона или планшетного компьютера (схема по настройке цветомузыки своими руками это допускает). Важно только убедиться, что шнур даст необходимые 5 ватт мощности. В завершение всех этих манипуляций устанавливаем программу SLP (или прописываем все шаги в txt файле, если позволяют познания в программировании и понятна схема и алгоритм всех действий), выбираем нужный режим (по количеству диодов), и наслаждаемся работой, проделанной своими руками.

Вывод

Цветомузыка не является предметом первой необходимости, но зато делает нашу жизнь гораздо интереснее, и не только из-за того, что мы теперь можем смотреть на мигающие разноцветные огоньки, загорающимися и тухнущими в такт любимой мелодии. Нет, мы о другом. Сделав нечто подобное своими руками, а не купив в магазине, каждый почувствует прилив сил от удовлетворения, присущего каждому мастеру и творцу, и осознания, что он тоже чего-то стоит. А по сути вопроса – цветомузыка установлена, мигает и радует глаз с минимальными расходами и максимальным удовольствием – чего еще надо?..

Освещение на кухне малогабаритной квартиры
Подбираем светильники для зеркал, возможные варианты
Люстра для детской комнаты в виде самолетика

В этой статье мы поговорим о цветомузыке. Наверное, у каждого начинающего радиолюбителя, да и не только, в своё время возникало желание собрать цветомузыку. Что это такое, думаю, известно всем — говоря проще, это создание визуальных эффектов, изменяющихся в такт музыке.

Та часть цветомузыки, которая излучает свет, может быть выполнена на мощных лампах, например в концертной установке, в случае если цветомузыка нужна для домашних дискотек, её можно сделать на обычных лампах накаливания 220 вольт, а если цветомузыка планируется, например, как моддинг компьютера, для повседневного использования, её можно выполнить на светодиодах.

В последнее время, с появлением в продаже светодиодных лент, находят все большее применение цветомузыкальные приставки с использованием таких led-лент. В любом случае, для сборки Цвето Музыкальных Установок (ЦМУ сокращенно) требуется источник сигнала, в роли его может выступать микрофон с собранными несколькими каскадами усилителя.

Также сигнал может браться с линейного выхода устройства, звуковой карты компьютера, с выхода mp3 плейера и т. д., в этом случае также потребуется усилитель, например два каскада на транзисторах, я для этой цели воспользовался транзисторами КТ3102. Схема предусилителя изображена на следующем рисунке:

Предусилитель — схема

Далее приведена схема одноканальной цветомузыки с фильтром, работающей совместно с предусилителем (выше). В этой схеме светодиод мигает под басы (низкие частоты). Для согласования уровня сигнала в схеме цветомузыки предусмотрен переменный резистор R6.

Существуют и более простые схемы цветомузыки, которые может собрать любой начинающий, на 1 транзисторе, к тому же не нуждающиеся в предусилителе, одна из таких схем изображена на картинке ниже:

Цветомузыка на транзисторе

Схема распайки выводов штекера Джек 3.5 приведена на следующем рисунке:

Если по каким-то причинам нет возможности собрать предварительный усилитель на транзисторах, можно заменить его трансформатором, включённым как повышающий. Такой трансформатор должен выдавать напряжения на обмотках 220/5 Вольт. Обмотка трансформатора с меньшим количеством витков подключается в источнике звука, например, магнитоле, параллельно динамику, усилитель при этом должен выдавать мощность как минимум 3-5 ватт. Обмотка с большим количеством витков подключается ко входу цветомузыки .

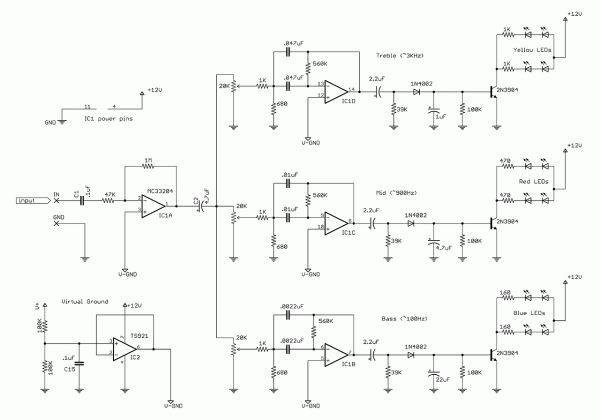

Разумеется, цветомузыка бывает не только одноканальной, она может быть 3, 5 и более многоканальной, когда каждый светодиод или лампа накаливания мигает при воспроизведении частот своего диапазона. При этом диапазон частот задается путем использования фильтров. В следующей схеме, трехканальной цветомузыки (которую сам недавно собирал) в качестве фильтров стоят конденсаторы:

Если мы захотели использовать в последней схеме не отдельные светодиоды, а светодиодную ленту, то в схеме следует убрать токоограничивающие резисторы R1, R2, R3. Если лента или светодиод используется RGB, то должна быть выполнена с общим анодом. Если планируется подключать светодиодные ленты большой длины, то для управления лентой следует применить мощные транзисторы, установленные на радиаторы.

Так как светодиодные ленты рассчитаны на питание 12 Вольт, соответственно и питание в схеме нам следует поднять до 12 Вольт, причем питание должно быть стабилизированным.

Тиристоры в цветомузыке

До сих пор в статье рассказывалось только про цветомузыкальные устройства на светодиодах. Если возникнет надобность собрать ЦМУ на лампах накаливания, тогда для управления яркостью ламп нужно будет применить тиристоры. Что такое вообще тиристор? Это трехэлектродный полупроводниковый прибор, который соответственно имеет Анод , Катод и Управляющий электрод .

КУ202 Тиристор

На рисунке выше изображен советский тиристор КУ202. Тиристоры, в случае, если планируется использовать с мощной нагрузкой, также необходимо крепить на теплоотвод (радиатор). Как мы видим на рисунке, тиристор имеет резьбу с гайкой и крепится аналогично мощным диодам. Современные импортные просто снабжены фланцем с отверстием.

Одна из подобных схем на тиристорах приведена выше. Это схема трехканальной цветомузыки с повышающим трансформатором на входе. В случае подбора аналогов тиристоров, следует смотреть на максимальное допустимое напряжение тиристоров, в нашем случае у КУ202Н — это 400 вольт.

На рисунке приведена подобная схема цветомузыки приведенной выше, главное отличие в нижней схеме — отсутствует диодный мост. Также цветомузыку на светодиодах можно встроить в системный блок. Мной была собрана такая трехканальная цветомузыка с предусилителем в корпусе от сидирома. При этом сигнал брался со звуковой карты компьютера с помощью делителя сигнала, в выходы которого подключались активная акустика и цветомузыка. Предусмотрена регулировка уровня сигнала, как общего, так и отдельно по каналам. Запитывались предусилитель и цветомузыка от разъема Молекс 12 Вольт (желтый и черный провода). Схемы предусилителя и трехканальной цветомузыки по которым собирались приведены выше. Существуют и другие схемы цветомузыки на светодиодах, например эта, также трехканальная:

Цветомузыка на 3 светодиодах — схема

В этой схеме, в отличие от той, что собирал я, используется в канале средних частот индуктивность. Для тех, кто захочет сперва собрать что-нибудь попроще, привожу следующую схему на 2 канала:

Если собирать цветомузыку на лампах, то придется использовать использовать светофильтры, которые могут быть в свою очередь, как самодельными так и покупными. На рисунке ниже изображены светофильтры, которые есть в продаже:

Некоторые любители цветомузыкальных эффектов собирают устройства на основе микроконтроллеров. Ниже приведена схема четырехканальной цветомузыки на МК AVR tiny 15:

Микроконтроллер Тiny 15 в этой схеме можно заменить на tiny 13V, tiny 25V. И под конец обзора от себя хочу сказать, что цветомузыка на лампах проигрывает по зрелищности цветомузыке на LED, так как лампы более инерционные, чем светодиоды. А для самостоятельного повторения можно рекомендовать вот такую

Настройки фильтров устанавливаются на следующие параметры:

до 300 Гц на низкочастотный фильтр, как правило, его цвет красный;
250-2500 Гц для средних, цвет зелёный;
все что выше 2000 Гц преобразует высокочастотный фильтр, как правило, от него зависит работа синего светодиода.
