Принцип работы датчика протечки воды

Датчик протечки воды — это устройство, предназначенное для обнаружения утечек или затопления в системах водоснабжения, отопления и канализации. Принцип работы большинства датчиков основан на изменении электропроводности среды при появлении воды:

  • В нормальном состоянии между электродами датчика находится воздух, являющийся диэлектриком.
  • При попадании воды на электроды образуется проводящая среда.
  • Электрическая цепь замыкается, что фиксируется электронным блоком датчика.
  • Генерируется сигнал о протечке, который передается на контроллер или исполнительное устройство.

Таким образом, датчик протечки позволяет оперативно обнаружить появление воды в контролируемой зоне и принять меры по устранению аварийной ситуации.


Виды датчиков протечки воды

По принципу действия выделяют следующие основные виды датчиков протечки:

  1. Контактные (электродные) — работают на основе измерения сопротивления или проводимости между электродами.
  2. Емкостные — фиксируют изменение электрической емкости при появлении воды.
  3. Поплавковые — срабатывают при подъеме поплавка на определенную высоту.
  4. Гидростатические — реагируют на изменение давления жидкости.
  5. Ультразвуковые — используют отражение ультразвуковых волн от поверхности воды.

Наиболее распространены и просты в изготовлении контактные датчики протечки, которые мы рассмотрим подробнее.

Схема простого датчика протечки своими руками

Для сборки простейшего контактного датчика протечки воды понадобятся следующие компоненты:

  • Транзистор BC547 или аналогичный
  • Резистор 10 кОм
  • Пьезоизлучатель
  • Батарея 9В
  • Провода

Схема подключения компонентов:

«` T R Pz
9V «`

Принцип работы:

  1. При попадании воды на электроды (контакты в нижней части схемы) через базу транзистора начинает протекать ток.
  2. Транзистор открывается и пропускает ток через пьезоизлучатель.
  3. Пьезоизлучатель генерирует звуковой сигнал, оповещая о протечке.

Инструкция по сборке датчика протечки

Чтобы собрать простой датчик протечки воды своими руками, выполните следующие шаги:


  1. Припаяйте резистор к базе транзистора.
  2. Соедините коллектор транзистора с положительным выводом пьезоизлучателя.
  3. Подключите отрицательный вывод пьезоизлучателя к минусу батареи.
  4. Припаяйте провод от плюса батареи к свободному выводу резистора.
  5. Припаяйте два провода-электрода к эмиттеру транзистора и минусу батареи.

Для изготовления электродов можно использовать любой токопроводящий материал — медную проволоку, алюминиевую фольгу, металлические полоски. Важно обеспечить небольшой зазор между электродами, который будет замыкаться при появлении воды.

Схемы подключения датчиков протечки

Для создания полноценной системы защиты от протечек воды в квартире или доме используются более сложные схемы с применением микроконтроллеров. Рассмотрим типовую схему подключения датчиков протечки к контроллеру:

«`
Контроллер Датчик 1 Датчик 2 Кран 1 Кран 2
«`

В данной схеме:

  • Датчики протечки подключаются к входам контроллера.
  • Контроллер обрабатывает сигналы от датчиков.
  • При обнаружении протечки контроллер подает команду на закрытие кранов подачи воды.

Такая система позволяет не только оповестить о протечке, но и автоматически перекрыть воду для минимизации ущерба.


Как выбрать оптимальный датчик протечки воды

При выборе датчика протечки воды для дома следует учитывать следующие факторы:

  1. Тип датчика — для бытового применения оптимальны контактные и емкостные датчики.
  2. Автономность — наличие батарейного питания позволяет устанавливать датчики в труднодоступных местах.
  3. Способ оповещения — звуковой сигнал, SMS-уведомление, интеграция с системой умного дома.
  4. Наличие управляющих выходов для подключения запорной арматуры.
  5. Степень защиты корпуса — для влажных помещений требуется высокий класс IP.
  6. Дальность беспроводной связи — для больших помещений и многоэтажных домов.

Оптимальным выбором для квартиры или небольшого дома будет комплект из 2-3 беспроводных датчиков с автономным питанием и контроллером, способным управлять электроприводами кранов.

Заключение

Датчик протечки воды — это простое, но эффективное устройство, способное предотвратить серьезный ущерб от затопления. Даже самодельный датчик может обеспечить базовую защиту, своевременно оповестив о появлении воды. Для создания полноценной системы защиты рекомендуется использовать готовые решения с возможностью автоматического перекрытия воды. Правильный выбор и установка датчиков протечки позволит сохранить ваше имущество и избежать неприятных последствий аварий в системе водоснабжения.



Схема самодельного датчика протечки воды

На сегодняшний день, наверное, самой популярной проблемой в квартирных домах является протечка воды. Из-за такой трагедии портятся не только полы и стенки в ванной комнате, но и отношения с соседями с нижнего этажа. Если вы сталкивались с такой проблемой, то, наверное, уже задумывались, как бы можно было предотвратить последующих рисков затопления.

В данной статье мы поговорим именно об этом, а точнее о том, как изготовить датчик протечки воды своими руками. Изготовление такого рода устройства не представляет никакого труда и под силу даже начинающему радиолюбителю. При помощи самодельного датчика протечки воды вы сможете заблаговременно узнать о предстоящей опасности и вовремя перекрыть воду.

Для того чтобы изготовить датчик нам потребуется всего лишь паяльник, припой для сварки меди, кусачки, два провода (многожильный и одножильный) и некоторые электрические компоненты, а именно: радиосхема модели LM7555, светодиод, 6 резисторов, 2 конденсатора, 1 транзистор и бузер с генератором.

В первой схеме представлен вариант датчика протечки со звуковой и световой сигнализацией, вторая схема использует только световую сигнализацию, такой тип сигнализации используется в основном в охранных комплексах.

Главной деталью датчика является аналог известной микросхемы LM555, но с заниженной потребляемостью энергии и с функцией обычного таймера. Схема не является затратной, и ее изготовление будет стоить примерно 5 центов, так как основа микросхемы состоит из простейших радиокомпонентов.

Принцип работы датчика состоит в том, что он имеет 2 контакта, при помощи которых анализирует поверхность пола на наличие влажности. Контакты рекомендуется изготавливать из металлов, не поддающихся окислению. В качестве примера можно взять нержавеющую сталь или медные провода, заранее обработанные оловянным раствором.

Два контакта подключаем к плюсу питания и к встроенному компаратору на микросхеме. Благодаря этому ток, при погружении в воду, начинает течь от плюса к резистору и «сопротивлению воды», дальше он доходит к компаратору, после чего напряжение второй ножки микросхемы нарастает до предела и осуществляется автоматическое переключение. Переключение способствует падению напряжения на третьей ножке микросхемы, это способствует появлению логического нуля, после чего первый транзистор включается и через него протекает ток в нагрузку, засвечивая при этом светодиодный индикатор. В итоге на первом транзисторе образуется логическая единица.

Такой вид датчика может работать как автономно, так и вместе с комплексом охранных систем. Если использовать датчик автономно, то для оповещения о протечке можно применить звуковой сигнализатор, так называемый «бузер» с внутренним генератором. В качестве сухого элемента для питания бузера, можно использовать три обычных щелочных батарейки или Li-ion аккумулятор с малым разрядом тока.

Но если применять датчик в охранной системе, логичнее было бы собрать все датчики в одну общую цепь параллельного типа, используя при этом сигнализационный кабель, соединенный со звуковым оповещением. При этом светодиодную индикацию можно оставить на каждом датчике, это поможет выявить неработающий датчик в случае деформации.

В качестве печатной платы можно использовать формат Sprint Layout 6, эскиз которой представлен на рисунке:

Печатная плата датчика протечки воды

Из-за того, что датчик имеет маленькие размеры (примерно 21х12 миллиметров), его можно разместить в любом корпусе обычного магнитного датчика для открывания дверей или в любом другом пластиковом корпусе подходящим под его размеры. Ниже представлен пример корпуса для датчика протечки воды.

Сенсором обнаружения присутствия воды является провод с 1 мм диаметром, имеющим залуженную поверхность. При помощи обычного паяльника и двух полосок текстолита, заранее закрепленных на корпусе обычным клеем, паяем проволки непосредственно к текстолитам.

Собрав корпус вместе с датчиком, следует проверить его работоспособность и герметизировать герметиком все отверстия в корпусе, после чего датчик будет готов к установке.

Датчик можно установить в любом месте, где повышен риск протечки воды. Например, под отопительными батареями, стиральной и посудомоечной машинкой, под хомутами или кранами перекрытия воды и в любых других местах связанных с водоснабжением.

Также рекомендуется ознакомиться с Датчиком угарного газа

Как сделать датчик протечки воды своими руками: 3 способа | Мое мнение: ремонт

Современные многоэтажные здания таят в себе скрытую опасность: при возникновении неисправностей водопровода существует опасность затопить не только свою квартиру, но и всех соседей, живущих ниже.

Придется не только ремонтировать свою квартиру, но и оплачивать причиненный ущерб другим людям.

Однако, если знать, как сделать датчик протечки воды своими руками, то предотвратить такую беду легко на стадии возникновения. Предлагаю ознакомиться с тремя доступными схемами его изготовления.

Как работает датчик

Сухая и влажная среда отличается электропроводностью. Ее изменения контролируют контактными пластинами, внесенными в зону риска.

Через попавшую на пластины воду сразу начинает проходить электрический ток, образованный приложением напряжения небольшой батарейки. Его улавливает чувствительная электронная схема и оповещает человека своими сигналами.

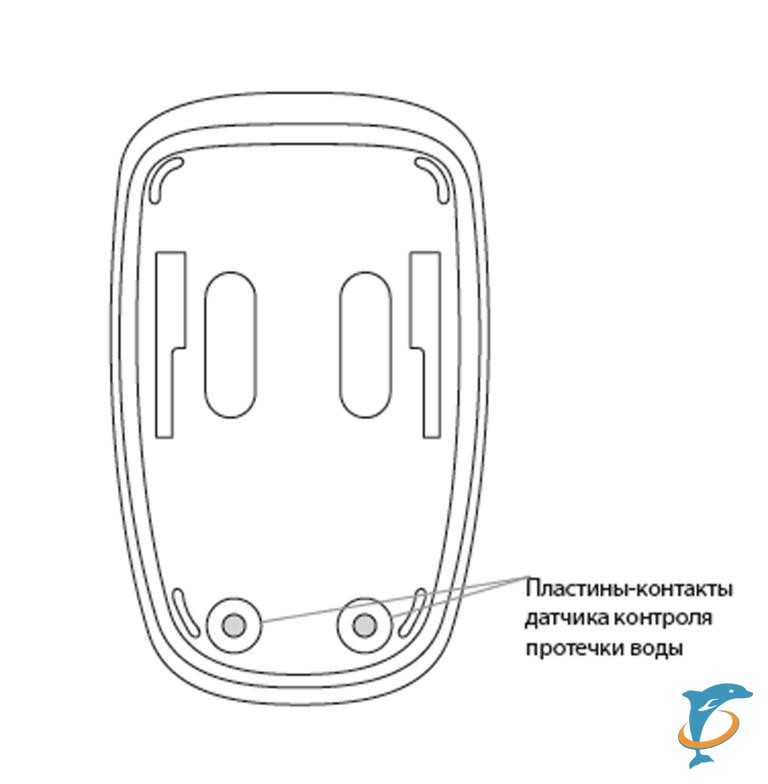

Контактные пластины датчика можно создать горизонтальной либо вертикальной конструкцией.

Горизонтальные контактные площадки

Используют жесть или лучше — фольгированную плату. Создают из них две горизонтальные изолированные области, на которые подают противоположные потенциалы источника напряжения.

В сухом состоянии они должны обладать высоким электрическим сопротивлением.

Металл пластин следует класть на полу своей нижней частью.

Вертикальные контактные площадки

Их делают проще.

Две жестяные полоски размером 1х6 см скрепляют через тонкую изолирующую площадку.

Ускорить начало возникновения влажной среды позволяет расположение контактов на гигроскопичной основе: марле, туалетной бумаге, тканевой промокашке.

Способ №1: транзистор

За основу взят биполярный npn транзистор марки 2N5551. Его могут заменить: 2SD1207, ВС879, ВС517, ВС618, 2SD1853, 2SD2088.

Электронную схему дополняет трехвольтовый пьезоизлучатель и светодиод с батарейкой.

Все это помещено в маленький корпус, просто проверяется. Работу этой схемы демонстрирует видео от Ivan Ivanov.

Способ №2: микросхема К561ЛА7

Для изготовления нужны начальные навыки радиолюбителя, умение паять паяльником.

Технология изготовления подробно описана отдельной статьей у меня на сайте. Рекомендую прочитать.

Способ №2: микросхема К561ЛН2

Описание смотрите там же.

Установка и настройка

Датчик помещают в место риска протечки: под ванну, раковину, посудомоечную или стиральную машину. Его работоспособность необходимо периодически контролировать.

Благодаря развитию цифровых технологий срабатывание датчика можно передать через интернет на любое мобильное устройство владельца и даже удаленно перекрыть поступление воды в квартиру. Смотрите видеоролик, который предоставил ILEANOV.

Жду вашей оценки прочитанного материала указанием пальца: вверх или вниз. Можете подписаться на мои новости в этом канале или задать вопросы на сайте, посвященном полезным самодельным конструкциям.

назначение, устройство, принцип работы, схемы подключения

Вода в процессе жизнедеятельности человека выступает в качестве одного из важнейших ресурсов для обеспечения комфорта, санитарных норм, технологических операций и процессов. Однако в эксплуатации систем водоснабжения могут происходить поломки и аварийные ситуации. Для предотвращения нежелательных последствий аварий применяется датчик протечки воды. Какие они бывают и как функционируют, мы рассмотрим в данной статье.

Назначение

Датчик протечки воды предназначен для контроля определенного объема резервуара, площади помещения, поверхности и других конструкций на предмет заполнения жидкостью. В зависимости от сферы применения отличаются типы и принцип действия устройств измерения. По назначению такие сенсоры используют для:

  • Контроля ванной и душевой комнаты на предмет затопления в случае повреждения водопровода;
  • Слежения за отопительными системами в части протечки и затопления помещений;
  • Наблюдения за состоянием емкостей, наполненных агрессивными веществами, их герметичностью и окружающим пространством;
  • Для контроля герметичности корпуса лодок и транспортных судов, объектов судоходного хозяйства, позволяют сигнализировать о наполнении трюма;
  • Отслеживания состояния сухих емкостей и резервуаров, которые в ходе эксплуатации не должны наполняться жидкостью, но могут контактировать с водой;
  • Контроля наполнения поливных систем, систем орошения и прочего вспомогательного оборудования;
  • Слежения за строительными конструкциями, цокольными и подвальными помещениями для сигнализации о наполнении грунтовыми водами.

Помимо этого датчики протечки воды могут устанавливаться в труднодоступных местах, где визуальный осмотр затруднен или невозможен из-за конструктивных особенностей. Также они предназначены для проверки цистерн железнодорожного и автомобильного транспорта, баков для хранения материалов, сырья и прочей продукции.

Устройство и принцип работы

В связи с огромным разнообразием применяемых технологий и задач, которые могут решать датчики протечки воды существует немало видов данного оборудования. Каждый из которых будет отличаться устройством, принципом действия, способом монтажа и взаимодействия с системой управления или логическим блоком. В виду того, что наиболее актуальным для домашнего использования является электродный датчик, в качестве примера мы рассмотрим такой вариант.

Рис. 1. Устройство датчика протечки воды

Конструкция такого датчика протекания воды представлена следующими компонентами:

  • Корпус – изготавливается из диэлектрического материала, как правило, разделяет измерительный орган, который будет контактировать с водой и плату с радиоэлементами для подачи питания на электроды.
  • Электроды – в зависимости от конструкции могут иметь точечное, штекерное исполнение или выполняться в виде гребенки, дорожек на плате.
  • Диэлектрический разделитель – применяется в качестве электрического отделения электродов друг от друга.
  • Электронный блок – выполняется набором резисторов или полупроводниковых элементов для измерения проводимости контролируемого пространства.
  • Соединительные провода – используются для подачи напряжения на датчик протечки и съема показаний, полученных в результате измерений. Посредством проводов или штекера измеритель подключается в контрольную или измерительную цепь.

Принцип действия основывается на проводящих свойствах воды. Так, в нормальных условиях между электродами датчика протечки находится воздушный промежуток и диэлектрический разделитель, являющиеся очень большим сопротивлением. Поэтому протекание тока в его цепи невозможно.

Рис. 2. Принцип действия датчика протечки воды

Но, как только на измерительные электроды попадет вода, цепь между ними замкнется. За счет того, что вода является отличным проводником электрического тока и обладает высокой проводимостью. Между электродами начнет протекать ток, что и зафиксирует блок контроллера. В зависимости от принципа работы и вида датчика информация о затоплении может подаваться в виде звуковых или электронных сигналов, а может переводиться в команду на закрытие крана.

Таким образом, при оснащении водопровода шаровым краном с электроприводом датчик протечки воды может подать команду на перекрытие системы. В этом случае контроль производится автономно без вашего вмешательства. В других вариантах сигнал может поступать на мобильное приложение или распространяться звуковыми и световыми сигналами.

Виды

Разделение датчиков протечки воды производится по ряду факторов, влияющих на особенности их эксплуатации. Так, все модели подразделяются на две большие группы: проводные и беспроводные.

Рис. 3. Проводной и беспроводной датчик протечки

Проводные датчики отличаются надежностью и более низкой себестоимостью. Но их существенным недостатком является система электропроводки, которую необходимо расположить в полу, стенах или других конструкциях. Что вызывает необходимость дополнительных затрат при монтаже, а в случае уже завершенного ремонта может существенно нарушить эстетику помещения.

Беспроводные датчики протечки куда проще в установке, передача данных от них  осуществляется посредством радиоволн. Допустимый радиус удаления от приемника составляет порядка 200 м. Но, в то же время, беспроводные модели нуждаются в источнике питания, от исправности которого будет зависеть работоспособность всей системы.

По принципу действия все датчики протечки воды подразделяются на несколько видов:

  • Поплавковые – функционируют за счет перемещения поплавка, реагирующего на наполнение пространства водой. Несмотря на свою дешевизну, мало применяются в домашних условиях, чаще всего устанавливаются на судах речного и морского флота.
Рис. 4. Поплавковые датчики протечки воды
  • Ультразвуковые – работают за счет посылаемых ультразвуковых волн в объем комнаты или резервуара. В случае наполнения водой передает сигнал в систему.
  • Электродный – осуществляет измерение омического сопротивления между двумя электродами. Как только расстояние между выводами заполнится водой, сопротивление резко уменьшиться, что и зафиксирует датчик протечки.
  • Емкостной – использует аналогичный принцип, как и электродный, но в качестве выводов используются обкладки. Такие датчики применяются в тех сферах, где помимо  протечки воды необходимо контролировать и другие параметры.
  • Радарный – подает в контролируемое пространство радиоволны и анализирует их в отраженном виде. При наполнении водой фиксирует изменение параметров волны. Такие датчики протечки получили широкое применение в агрессивных средах или в помещениях, где напольное расположение недопустимо.
  • Гидростатический – работа датчика основана на взаимодействии с чувствительным элементом, реагирующим на величину давления.

Помимо этого все датчики протечки воды разделяются по количеству кранов и способу информирования.

Рис. 5. Деление датчиков протечки воды по количеству кранов

Дополнительно, каждый вид может отличаться способом монтажа и установки, что будет отражаться на схеме подключения.  В зависимости от места установки и способа взаимодействия с водой виды делятся по степени защиты от проникновения влаги и пыли в соответствии с гл.5 и 6 ГОСТ 14254-2015.

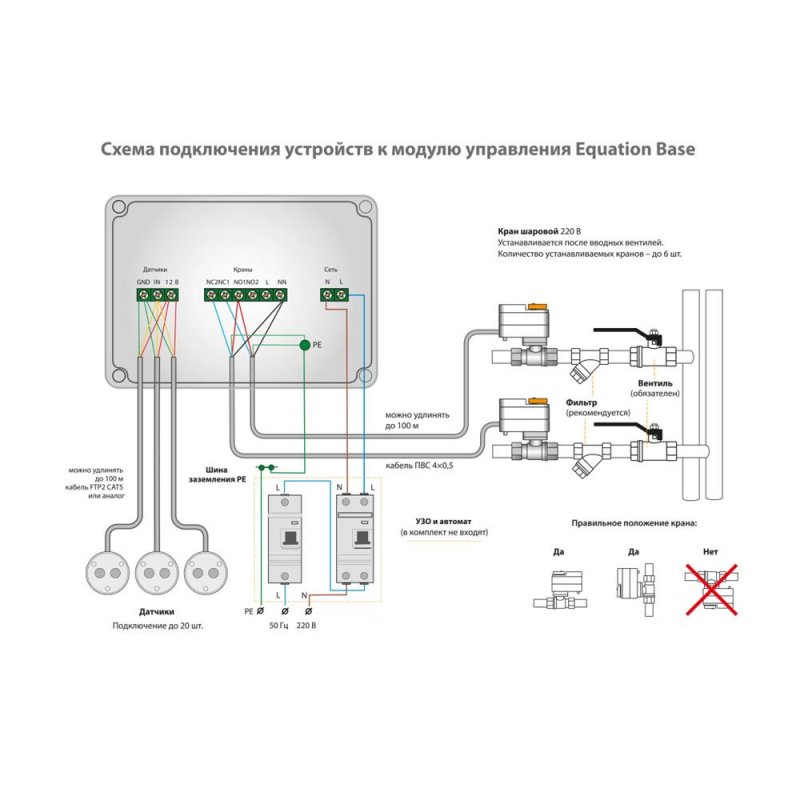

Схемы подключения

В зависимости от поставленных задач и объема помещения будет отличаться и схема подключения датчика протечки воды. Поэтому в качестве примера мы рассмотрим универсальный вариант:

Рис. 6. Схема подключения датчика протечки в системе водоснабжения

Как видите на рисунке 6, здесь используются четыре датчика протечки: для стиральной машинки, унитаза, водопровода и водоотведения, ванной и умывальника. Для умывальника и ванной используется один сенсор, так как они расположены рядом, если в вашем случае они разнесены, целесообразно использовать больше датчиков протечки. Каждый из датчиков подключается к контроллеру, который обрабатывает полученную информацию. От контроллера монтируются две линии для управления электроприводом шаровых кранов, установленных в трубопровод горячей и холодной воды.

Как правило, все производители выпускают датчики протечки вместе с контрольным модулем. Это облегчает последующую установку и эксплуатацию, поскольку такая комплектность обеспечивает полную совместимость устройств. Однако важно соблюдать полярность выводов при подключении:

Рис. 7. Схема распиновки контроллера для подключения датчика протечки воды

Как видите на рисунке 7, при неправильном соединении выводов, система защиты от протечки воды будет функционировать некорректно. Что сделает ее неэффективной или бесполезной в части оповещения и отключения водоснабжения.

Также существуют варианты комбинированного подключения, когда к одному модулю вы будете устанавливать и проводные и беспроводные датчики протечки. Или если вы хотите выводить сигнал о поломке не только на привод крана, но и в другие оповестительные устройства, применяется такая схема:

Рис. 8. Схема комбинированного подключения

Особенности выбора

При выборе датчика протечки воды следует руководствоваться индивидуальными особенностями помещения, для которого предназначено оборудование. Так, для начала, определитесь с местами установки, исходя из чего, вы сможете определить вид монтажа, к примеру,  напольные или встраиваемые. Сами датчики имеют различную форму и конструкцию, благодаря чему вы можете подобрать наиболее подходящую модель, которая гармонично впишется в дизайн интерьера.

Выбирая контроллер, обязательно учитывайте количество датчиков, идущих в комплекте и возможных для подключения. Если вы планируете больше точек контроля протечки воды, чем допускает модуль, лучше использовать модель с большим функционалом. К примеру:

  • Модуль Нептун комплектуется 2 датчиками и может объединить 10 точек;
  • Модуль Аквасторож имеет в комплекте 4 датчика протечки, и способен подключить 10;
  • Gidrolock содержит 3 датчика протечки в стандартной комплектации и можно подключить 40.

Список использованной литературы

  1. А.Кашкаров «Датчики в электронных схемах: от простого к сложному» 2013
  2. Гленн Дж. Сартори «Промышленная электроника» 2016
  3. Фрайден Дж «Современные датчики. Справочник» 2005
  4. И.В. Савельев «Курс общей физики» 1970

ДАТЧИК ПРОТЕЧКИ ВОДЫ


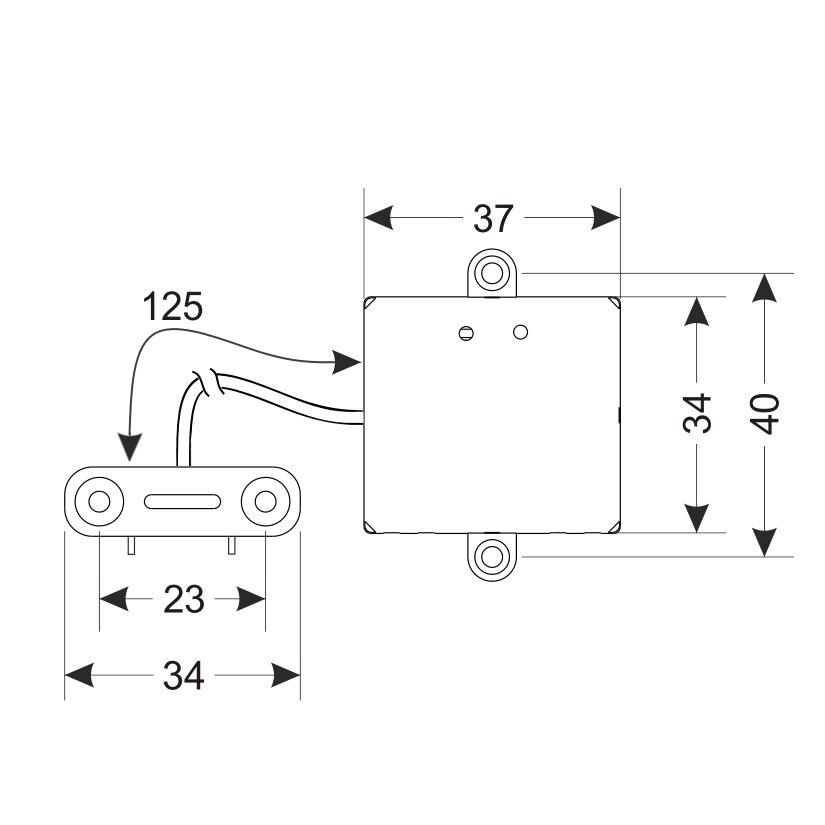

   Автономный датчик протечки воды будет полезен для всех мест, где возможна утечка воды, таких как подвалы, баки для воды, машинные залы, водяные трубы, погреба, бассейны, резервуары, стиральные машины и так далее. Промышленность производит и продаёт такие устройства уже давно, например датчик протечки HM-003BHS использует принцип изменения сопротивления при погружении электрода в воду. Микропроцессор и устойчивый к коррозии зонд обеспечивают достаточную точность и чувствительность.

   Другими особенностями датчика являются низкое энергопотребление, высокая и долговременная стабильность.  Датчик имеет небольшие размеры и вес. Его толщина составляет всего 28 мм. Сенсорная часть снабжена проводом для фиксации в месте, нуждающемся в контроле. Но для самодельщиков предлагается не менее достойный вариант — собрать его своими руками. Тем более что рано или поздно большой потоп в доме случается у каждого. В общем задумайтесь над сборкой устройства, которое бы включало при авариях тревогу.

Схема датчика протечки на микроконтроллере

   Требования при разработке схемы были следующие: датчик должен быть способен почувствовать попадание воды и вызывать тревогу. Также он должен быть небольшой по размерам и работать независимо от 220 В — на батарейках. Напряжение аккумулятора должно само контролироваться.

Детали для принципиальной схемы

  • R1-резистор 10 кОм
  • R2 резистор 10 кОм
  • R3 резистор 10 кОм
  • R4 резистор 1 кОм
  • R5 резистор 10 кОм
  • R6 резистор 1 кОм
  • C1 конденсатор 100 нФ
  • Led1 зеленый светодиод 5 мм
  • Led2 красный светодиод 5 мм
  • D1 4V7 стабилитрон
  • Пьезоэлемент HPE-120
  • VR1 стабилизатор 78L05
  • IC1 PIC12F683 микроконтроллер

   Печатные платы использованные для этого проекта однослойные, размером 27. 02 x 32.41 мм.

   Hex программа должна быть сохранена в памяти микроконтроллера PIC12F683 ещё до пайки на печатной плате. В маленькой коробочке, которая была использована для детектора, не было достаточно места для всех компонентов, так что пришлось разместить светодиоды и пьезоэлемент на наружной стороне коробки.

   Датчики жидкости могут быть сделаны из любого токопроводящего материала, но я предпочел не использовать медь, потому что она окисляется со временем. Более хороший материал — нержавеющая сталь или алюминий. В своем проекте сделал их из алюминия.

   Датчики должны быть расположены не слишком далеко друг от друга и они никогда не должны прикасаться. Детектор установлен на полу. Полоски металла на дне коробки касаются пола, а светодиоды видны сверху.

   Включение схемы, светодиоды и пьезо тестируются. После того, как все проверится, детектор будет переведён в нормальное дежурное состояние. Каждые 10 секунд он будет проверять сопротивление зондов и напряжение аккумулятора.

   Если вода попадает между датчики детектора — красный светодиод включается и пьзодинамик начнет воспроизводить громкий звук. Детектор будет находиться в аварийном режиме до тех пор, пока не будет нажата кнопка отключения. Это на случай если вас нет дома.

Видео работы детектора протечки

   Если напряжение аккумулятора хорошее, зеленый индикатор будет мигать каждые 10 секунд, но если напряжение падает до 7 В — красный светодиод будет мигать каждые 10 секунд и пьезо сделает короткий звуковой сигнал, уведомляющий, что пришло время менять батарейку. Поскольку микроконтроллер переводит схему в режим пониженного потребления для экономии заряда аккумулятора, опрос датчика происходит каждые 10 секунд.
