Π”Π°Ρ‚Ρ‡ΠΈΠΊ уровня Π²ΠΎΠ΄Ρ‹ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ схСма. ΠŸΡ€ΠΎΡΡ‚ΠΎΠΉ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ уровня Π²ΠΎΠ΄Ρ‹ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ: пошаговая инструкция ΠΏΠΎ сборкС

Как ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ уровня Π²ΠΎΠ΄Ρ‹ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ. КакиС ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ ΠΏΠΎΡ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ΡΡ для изготовлСния. Как Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ уровня Тидкости. Π“Π΄Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΎΠ΅ устройство.

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ самодСльного Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° уровня Π²ΠΎΠ΄Ρ‹

Π‘Π°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ уровня Π²ΠΎΠ΄Ρ‹ прСдставляСт собой простоС элСктронноС устройство, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ позволяСт ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡ‚ΡŒ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ Тидкости Π² Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π΅ ΠΈΠ»ΠΈ Смкости. ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ Π΅Π³ΠΎ Ρ€Π°Π±ΠΎΡ‚Ρ‹ основан Π½Π° ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠΈ элСктропроводности Π²ΠΎΠ΄Ρ‹ ΠΏΡ€ΠΈ ΠΏΠΎΠ³Ρ€ΡƒΠΆΠ΅Π½ΠΈΠΈ Π² Π½Π΅Π΅ элСктродов.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ Ρ‚Π°ΠΊΠΎΠ³ΠΎ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ°:

  • НСсколько элСктродов, ΠΏΠΎΠ³Ρ€ΡƒΠΆΠ°Π΅ΠΌΡ‹Ρ… Π² ΠΆΠΈΠ΄ΠΊΠΎΡΡ‚ΡŒ Π½Π° Ρ€Π°Π·Π½ΡƒΡŽ Π³Π»ΡƒΠ±ΠΈΠ½Ρƒ
  • ΠœΠΈΠΊΡ€ΠΎΡΡ…Π΅ΠΌΠ°-ΠΊΠΎΠΌΠΏΠ°Ρ€Π°Ρ‚ΠΎΡ€ (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ULN2803)
  • Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Ρ‹ для ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ†ΠΈΠΈ уровня
  • РСзисторы
  • Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ питания (ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ 12Π’)

Когда ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ Π²ΠΎΠ΄Ρ‹ достигаСт ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠ³ΠΎ элСктрода, замыкаСтся элСктричСская Ρ†Π΅ΠΏΡŒ ΠΈ загораСтся ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΉ свСтодиод. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΠΌΠΎΠΆΠ½ΠΎ Π²ΠΈΠ·ΡƒΠ°Π»ΡŒΠ½ΠΎ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π½Π°ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠ΅ Смкости.

НСобходимыС ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ для сборки

Для изготовлСния простого Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° уровня Π²ΠΎΠ΄Ρ‹ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ ΠΏΠΎΡ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ΡΡ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹:


  • ΠœΠΈΠΊΡ€ΠΎΡΡ…Π΅ΠΌΠ° ULN2803AN — 1 ΡˆΡ‚
  • РСзисторы 560 Ом — 8 ΡˆΡ‚
  • РСзисторы 10 кОм — 8 ΡˆΡ‚
  • Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Ρ‹ — 8 ΡˆΡ‚
  • ΠŸΡ€ΠΎΠ²ΠΎΠ΄Π° для элСктродов — 8 ΡˆΡ‚
  • ΠœΠ°ΠΊΠ΅Ρ‚Π½Π°Ρ ΠΏΠ»Π°Ρ‚Π° ΠΈΠ»ΠΈ пСчатная ΠΏΠ»Π°Ρ‚Π°
  • Π˜ΡΡ‚ΠΎΡ‡Π½ΠΈΠΊ питания 12Π’

ВсС эти ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ доступны Π² Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ ΠΌΠ°Π³Π°Π·ΠΈΠ½ΠΎΠ² Ρ€Π°Π΄ΠΈΠΎΠ΄Π΅Ρ‚Π°Π»Π΅ΠΉ. Π‘Ρ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚Π° Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 500-700 Ρ€ΡƒΠ±Π»Π΅ΠΉ.

Пошаговая инструкция ΠΏΠΎ сборкС Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ°

Π‘Π±ΠΎΡ€ΠΊΠ° самодСльного Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° уровня Π²ΠΎΠ΄Ρ‹ выполняСтся Π² ΡΠ»Π΅Π΄ΡƒΡŽΡ‰Π΅ΠΉ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ:

  1. ΠŸΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²ΡŒΡ‚Π΅ ΠΌΠ°ΠΊΠ΅Ρ‚Π½ΡƒΡŽ ΠΈΠ»ΠΈ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΡƒΡŽ ΠΏΠ»Π°Ρ‚Ρƒ подходящСго Ρ€Π°Π·ΠΌΠ΅Ρ€Π°.
  2. УстановитС Π½Π° ΠΏΠ»Π°Ρ‚Ρƒ микросхСму ULN2803AN.
  3. ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ рСзисторы 10 кОм ΠΊ Π²Ρ…ΠΎΠ΄Π°ΠΌ микросхСмы (Π²Ρ‹Π²ΠΎΠ΄Ρ‹ 1-8).
  4. ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ свСтодиоды Ρ‡Π΅Ρ€Π΅Π· рСзисторы 560 Ом ΠΊ Π²Ρ‹Ρ…ΠΎΠ΄Π°ΠΌ микросхСмы (Π²Ρ‹Π²ΠΎΠ΄Ρ‹ 11-18).
  5. Π‘ΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅ ΠΎΠ±Ρ‰ΠΈΠΉ Π²Ρ‹Π²ΠΎΠ΄ микросхСмы (9) с минусом питания.
  6. ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°-элСктроды ΠΊ Π²Ρ…ΠΎΠ΄Π°ΠΌ микросхСмы.
  7. ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ источник питания 12Π’.

ПослС сборки схСмы Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΡ‚ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²Π°Ρ‚ΡŒ Π΄Π»ΠΈΠ½Ρƒ элСктродов Π² зависимости ΠΎΡ‚ Π³Π»ΡƒΠ±ΠΈΠ½Ρ‹ вашСй Смкости. Π‘Π°ΠΌΡ‹ΠΉ Π΄Π»ΠΈΠ½Π½Ρ‹ΠΉ элСктрод Π΄ΠΎΠ»ΠΆΠ΅Π½ Π΄ΠΎΡΡ‚Π°Π²Π°Ρ‚ΡŒ Π΄ΠΎ Π΄Π½Π°.

ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ самодСльного Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° уровня Π²ΠΎΠ΄Ρ‹

Π“Π΄Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ собранный своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ уровня Тидкости? ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ области примСнСния:


  • ΠšΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒ уровня Π²ΠΎΠ΄Ρ‹ Π² Π΄ΠΎΠΌΠ°ΡˆΠ½ΠΈΡ… Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π°Ρ… ΠΈ Π±Π°ΠΊΠ°Ρ…
  • ΠœΠΎΠ½ΠΈΡ‚ΠΎΡ€ΠΈΠ½Π³ наполнСния Π°ΠΊΠ²Π°Ρ€ΠΈΡƒΠΌΠΎΠ²
  • Автоматизация ΠΏΠΎΠ»ΠΈΠ²Π° растСний
  • ΠŸΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅ пСрСполнСния СмкостСй
  • Π£ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠ΅ насосами Π² ΠΊΠΎΠ»ΠΎΠ΄Ρ†Π°Ρ… ΠΈ скваТинах

Π”Π°Ρ‚Ρ‡ΠΈΠΊ ΠΌΠΎΠΆΠ½ΠΎ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ сигнализациСй ΠΈΠ»ΠΈ Ρ€Π΅Π»Π΅ для автоматичСского Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ/Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ насосов.

ΠŸΡ€Π΅ΠΈΠΌΡƒΡ‰Π΅ΡΡ‚Π²Π° самодСльного Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ°

КакиС прСимущСства Π΄Π°Π΅Ρ‚ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠ΅ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° уровня Π²ΠΎΠ΄Ρ‹ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ?

  • Низкая ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с Π³ΠΎΡ‚ΠΎΠ²Ρ‹ΠΌΠΈ устройствами
  • Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ Π°Π΄Π°ΠΏΡ‚Π°Ρ†ΠΈΠΈ ΠΏΠΎΠ΄ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½Ρ‹Π΅ Π·Π°Π΄Π°Ρ‡ΠΈ
  • ΠŸΡ€ΠΎΡΡ‚ΠΎΡ‚Π° конструкции ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚ΠΎΠΏΡ€ΠΈΠ³ΠΎΠ΄Π½ΠΎΡΡ‚ΡŒ
  • ΠŸΠΎΠ»ΡƒΡ‡Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ»Π΅Π·Π½Ρ‹Ρ… Π½Π°Π²Ρ‹ΠΊΠΎΠ² Π² элСктроникС
  • Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠ΄Π΅Ρ€Π½ΠΈΠ·Π°Ρ†ΠΈΠΈ ΠΈ ΡƒΠ»ΡƒΡ‡ΡˆΠ΅Π½ΠΈΡ конструкции

ΠŸΡ€ΠΈ этом ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ ΠΏΠΎ точности ΠΈ надСТности Π½Π΅ уступаСт ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹ΠΌ Π°Π½Π°Π»ΠΎΠ³Π°ΠΌ ΠΏΡ€ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ сборкС ΠΈ ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΊΠ΅.

Π‘ΠΎΠ²Π΅Ρ‚Ρ‹ ΠΏΠΎ эксплуатации самодСльного Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ°

Π§Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ ΠΈ Π±Π΅Π·ΠΎΡ‚ΠΊΠ°Π·Π½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚Ρƒ самодСльного Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° уровня Π²ΠΎΠ΄Ρ‹, слСдуйтС этим рСкомСндациям:

  • Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ качСствСнныС ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ ΠΎΡ‚ ΠΏΡ€ΠΎΠ²Π΅Ρ€Π΅Π½Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ
  • НадСТно ΠΈΠ·ΠΎΠ»ΠΈΡ€ΡƒΠΉΡ‚Π΅ всС соСдинСния ΠΎΡ‚ Π²ΠΎΠ΄Ρ‹
  • ΠŸΠ΅Ρ€ΠΈΠΎΠ΄ΠΈΡ‡Π΅ΡΠΊΠΈ ΠΎΡ‡ΠΈΡ‰Π°ΠΉΡ‚Π΅ элСктроды ΠΎΡ‚ загрязнСний
  • ΠŸΡ€ΠΎΠ²Π΅Ρ€ΡΠΉΡ‚Π΅ ΠΊΠ°Π»ΠΈΠ±Ρ€ΠΎΠ²ΠΊΡƒ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° Π½Π΅ Ρ€Π΅ΠΆΠ΅ Ρ€Π°Π·Π° Π² ΠΏΠΎΠ»Π³ΠΎΠ΄Π°
  • НС допускайтС попадания прямых солнСчных Π»ΡƒΡ‡Π΅ΠΉ Π½Π° элСктронику
  • ΠŸΡ€ΠΈ использовании Π½Π° ΡƒΠ»ΠΈΡ†Π΅ помСститС схСму Π² Π³Π΅Ρ€ΠΌΠ΅Ρ‚ΠΈΡ‡Π½Ρ‹ΠΉ корпус

ΠŸΡ€ΠΈ соблюдСнии этих ΠΏΡ€Π°Π²ΠΈΠ» ваш ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ прослуТит Π΄ΠΎΠ»Π³ΠΈΠ΅ Π³ΠΎΠ΄Ρ‹.


Π’ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Π΅ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡ‹ ΠΈ ΠΈΡ… устранСниС

ΠŸΡ€ΠΈ эксплуатации самодСльного Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° уровня Π²ΠΎΠ΄Ρ‹ ΠΌΠΎΠ³ΡƒΡ‚ Π²ΠΎΠ·Π½ΠΈΠΊΠ½ΡƒΡ‚ΡŒ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡ‹. Как ΠΈΡ… Ρ€Π΅ΡˆΠΈΡ‚ΡŒ?

Π”Π°Ρ‚Ρ‡ΠΈΠΊ Π½Π΅ Ρ€Π΅Π°Π³ΠΈΡ€ΡƒΠ΅Ρ‚ Π½Π° ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ уровня Π²ΠΎΠ΄Ρ‹

Π’ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρ‹:

  • ΠΠ΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ²
  • Π’Ρ‹Ρ…ΠΎΠ΄ ΠΈΠ· строя микросхСмы
  • ОкислСниС элСктродов

РСшСниС: ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡŒΡ‚Π΅ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΡΡ‚ΡŒ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ°, Π·Π°ΠΌΠ΅Π½ΠΈΡ‚Π΅ микросхСму, очиститС элСктроды.

Π›ΠΎΠΆΠ½Ρ‹Π΅ срабатывания Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ°

ΠŸΡ€ΠΈΡ‡ΠΈΠ½Ρ‹ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌΡ‹:

  • Наводки ΠΎΡ‚ Π΄Ρ€ΡƒΠ³ΠΈΡ… элСктроприборов
  • НСдостаточная изоляция ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ²
  • Блишком высокая Ρ‡ΡƒΠ²ΡΡ‚Π²ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ схСмы

УстранСниС: ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ экранированныС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, ΡƒΠ»ΡƒΡ‡ΡˆΠΈΡ‚Π΅ ΠΈΠ·ΠΎΠ»ΡΡ†ΠΈΡŽ, ΠΏΠΎΠ΄Π±Π΅Ρ€ΠΈΡ‚Π΅ Π½ΠΎΠΌΠΈΠ½Π°Π»Ρ‹ рСзисторов.

Быстрый Π²Ρ‹Ρ…ΠΎΠ΄ ΠΈΠ· строя свСтодиодов

Π’ΠΎΠ·ΠΌΠΎΠΆΠ½Ρ‹Π΅ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Ρ‹:

  • ΠΠ΅ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Π½Π½Ρ‹Π΅ Ρ‚ΠΎΠΊΠΎΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‰ΠΈΠ΅ рСзисторы
  • ΠŸΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ напряТСния

РСшСниС: ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡŒΡ‚Π΅ расчСт рСзисторов, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ стабилизатор напряТСния.

ΠœΠΎΠ΄Π΅Ρ€Π½ΠΈΠ·Π°Ρ†ΠΈΡ Π±Π°Π·ΠΎΠ²ΠΎΠΉ схСмы Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ°

Как ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠ»ΡƒΡ‡ΡˆΠΈΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρƒ самодСльного Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° уровня Π²ΠΎΠ΄Ρ‹? НСсколько ΠΈΠ΄Π΅ΠΉ для ΠΌΠΎΠ΄Π΅Ρ€Π½ΠΈΠ·Π°Ρ†ΠΈΠΈ:

  • Π”ΠΎΠ±Π°Π²Π»Π΅Π½ΠΈΠ΅ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ сигнализации ΠΏΡ€ΠΈ достиТСнии критичСского уровня
  • ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ Ρ€Π΅Π»Π΅ для автоматичСского управлСния насосом
  • ИспользованиС ΠΌΠΈΠΊΡ€ΠΎΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»Π»Π΅Ρ€Π° для Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ измСрСния
  • Π”ΠΎΠ±Π°Π²Π»Π΅Π½ΠΈΠ΅ дисплСя для Ρ†ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ†ΠΈΠΈ уровня
  • БСспроводная ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π° Π΄Π°Π½Π½Ρ‹Ρ… Π½Π° смартфон

Π’Π°ΠΊΠΈΠ΅ ΡƒΠ»ΡƒΡ‡ΡˆΠ΅Π½ΠΈΡ позволят ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ Π±ΠΎΠ»Π΅Π΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹ΠΌ ΠΈ ΡƒΠ΄ΠΎΠ±Π½Ρ‹ΠΌ Π² использовании.


Π‘Ρ€Π°Π²Π½Π΅Π½ΠΈΠ΅ с Π³ΠΎΡ‚ΠΎΠ²Ρ‹ΠΌΠΈ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ°ΠΌΠΈ

Как ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ уровня Π²ΠΎΠ΄Ρ‹ соотносится с ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹ΠΌΠΈ Π°Π½Π°Π»ΠΎΠ³Π°ΠΌΠΈ? Π”Π°Π²Π°ΠΉΡ‚Π΅ сравним основныС характСристики:

ΠŸΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π‘Π°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ ΠŸΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹ΠΉ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ
Π‘Ρ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ500-1000 Ρ€ΡƒΠ±.ΠžΡ‚ 3000 Ρ€ΡƒΠ±.
Π’ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ измСрСния±5-10%Β±1-3%
ΠΠ°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒΠ‘Ρ€Π΅Π΄Π½ΡΡΠ’Ρ‹ΡΠΎΠΊΠ°Ρ
Π€ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΡΡ‚ΡŒΠ‘Π°Π·ΠΎΠ²Π°ΡΠ Π°ΡΡˆΠΈΡ€Π΅Π½Π½Π°Ρ
ΠŸΡ€ΠΎΡΡ‚ΠΎΡ‚Π° обслуТиванияВысокаяБрСдняя

Как Π²ΠΈΠ΄ΠΈΠΌ, ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ ΠΈΠΌΠ΅Π΅Ρ‚ прСимущСство Π² Ρ†Π΅Π½Π΅ ΠΈ простотС обслуТивания, Π½ΠΎ уступаСт Π² точности ΠΈ надСТности. Для Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠ³ΠΎ примСнСния этих характСристик ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ достаточно.


Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Π½Ρ‹ΠΉ ΡƒΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ уровня Π²ΠΎΠ΄Ρ‹ | Π‘Π΄Π΅Π»Π°ΠΉ сам своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ

Π”Π°Ρ‚Ρ‡ΠΈΠΊ уровня Π²ΠΎΠ΄Ρ‹ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ практичСски ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ, ΠΊΡ‚ΠΎ Ρ…ΠΎΡ‚ΡŒ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ ΡƒΠΌΠ΅Π΅Ρ‚ Π΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ Π² Ρ€ΡƒΠΊΠ°Ρ… паяльник. А эта ΡΡ‚Π°Ρ‚ΡŒΡ ΠΏΠΎΠΌΠΎΠΆΠ΅Ρ‚ Π²Π°ΠΌ поэтапно, ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ Ρ„ΠΎΡ‚ΠΎΠ³Ρ€Π°Ρ„ΠΈΠΉ, ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚ΡŒ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€ уровня Π²ΠΎΠ΄Ρ‹ Π² Π±Π°ΠΊΠ΅ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ ΠΈΠ· простых ΠΈ распространённых Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ. Π”Π°Π½Π½ΠΎΠ΅ устройство Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΎΡ‡Π΅Π½ΡŒ Ρ…ΠΎΡ€ΠΎΡˆΠΎ ΠΈ вСсьма Π½Π°Π΄Ρ‘ΠΆΠ½ΠΎ Π² эксплуатации. ΠŸΡ€ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ сборкС ΠΈΠ· исправных Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ, ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Ρ… Π½Π° схСмС Π½ΠΎΠΌΠΈΠ½Π°Π»ΠΎΠ², Π² дальнСйшСй настройкС Π½Π΅ нуТдаСтся, ΠΈ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ сразу ΠΏΡ€ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ питания 12 Π²ΠΎΠ»ΡŒΡ‚.

Для Π½Π°Ρ‡Π°Π»Π° Π½ΡƒΠΆΠ½ΠΎ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ со схСмой уровня Π²ΠΎΠ΄Ρ‹, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ ΠΌΡ‹ Π±ΡƒΠ΄Π΅ΠΌ ΠΈΠ·Π³ΠΎΡ‚Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ.

Π‘Ρ…Π΅ΠΌΠ° ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ Π²ΠΎΠ΄Ρ‹ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ


ΠŸΠ΅Ρ€Π²Ρ‹ΠΌ Π΄Π΅Π»ΠΎΠΌ, послС ознакомлСния с Ρ„ΠΎΡ‚ΠΎΠ³Ρ€Π°Ρ„ΠΈΠ΅ΠΉ: схСма уровня Π²ΠΎΠ΄Ρ‹ Π² Π±Π°ΠΊΠ΅ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ, являСтся Π·Π°Π³ΠΎΡ‚ΠΎΠ²ΠΊΠ° Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ ΠΈ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ². Нам потрСбуСтся микросхСма ULN2004, Π΅Ρ‘ ΠΌΠΎΠΆΠ½ΠΎ ΠΊΡƒΠΏΠΈΡ‚ΡŒ Π² Ρ€Π°Π΄ΠΈΠΎΠΌΠ°Π³Π°Π·ΠΈΠ½Π΅ ΠΈΠ»ΠΈ Π² ΠšΠΈΡ‚Π°Π΅, Π½Π° АлиэкспрСсс. Π¦Π΅Π½Π° Π·Π° ΠΎΠ΄Π½Ρƒ микросхСму Π² Ρ€Π°Π΄ΠΈΠΎΠΌΠ°Π³Π°Π·ΠΈΠ½Π΅ ΠΈ Π·Π° Π΄Π΅ΡΡΡ‚ΡŒ Π½Π° АлиэкспрСсс ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ Ρ€Π°Π²Π½Ρ‹, Ρ‚Π°ΠΊ Ρ‡Ρ‚ΠΎ Π²Ρ‹Π±ΠΈΡ€Π°ΠΉΡ‚Π΅ подходящСС, СдинствСнноС нСудобство β€” это Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ посылку ΠΈΠ· ΠšΠΈΡ‚Π°Ρ Π½ΡƒΠΆΠ½ΠΎ ΠΆΠ΄Π°Ρ‚ΡŒ ΠΎΠΊΠΎΠ»ΠΎ мСсяца ΠΈΠ»ΠΈ большС.

Π”Π΅Ρ‚Π°Π»ΠΈ собраны


Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Ρ‹ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΡΠΈΠ³Π½Π°Π»ΡŒΠ½Ρ‹Π΅ любого Ρ†Π²Π΅Ρ‚Π°, ΠΊΠ°ΠΊΠΎΠΉ Π’Π°ΠΌ понравится, Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ 4 – 5 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ². Π¦ΠΎΠΊΠΎΠ»Ρ‘Π²ΠΊΠ° свСтодиодов ΠΈ микросхСмы Π΅ΡΡ‚ΡŒ Π½Π° схСмС.
ΠšΠΎΠ½Π΄Π΅Π½ΡΠ°Ρ‚ΠΎΡ€ C1 Π½ΡƒΠΆΠ΅Π½ полярный 100 ΠΌΠΈΠΊΡ€ΠΎΡ„Π°Ρ€Π°Π΄ 25 Π²ΠΎΠ»ΡŒΡ‚, ΠΈΠ»ΠΈ Π±ΠΎΠ»ΡŒΡˆΠΈΡ… ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² (ΠΊΠ°ΠΊΠΎΠΉ Π΅ΡΡ‚ΡŒ).
РСзисторы (сопротивлСния) ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ ΠΎΡ‚ 0.125 Π΄ΠΎ 0.5 Π²Π°Ρ‚Ρ‚Π° ΠΈΠ»ΠΈ большС (Ρ‡Π΅ΠΌ большС ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ, Ρ‚Π΅ΠΌ большС Π³Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹ ΠΈ Π±ΡƒΠ΄Π΅Ρ‚ Π½Π΅ ΠΎΡ‡Π΅Π½ΡŒ красиво, это относится ΠΈ ΠΊ кондСнсатору).
РСзисторы R1 – R7 сопротивлСниСм 47 ΠΊΠΎΠΌ (Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ мСньшС ΠΈΠ»ΠΈ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ большС – Π½Π΅ ΠΊΡ€ΠΈΡ‚ΠΈΡ‡Π½ΠΎ).
РСзисторы R 8 – R14 сопротивлСниСм 1 ΠΊΠΎΠΌ (ΠΏΡ€ΠΈΠΌΠ΅Ρ€Π½ΠΎ). Π§Π΅ΠΌ большС сопротивлСниС, Ρ‚Π΅ΠΌ слабСС Π±ΡƒΠ΄Π΅Ρ‚ ΡΠ²Π΅Ρ‚ΠΈΡ‚ΡŒΡΡ свСтодиод ΠΈ Π½Π°ΠΎΠ±ΠΎΡ€ΠΎΡ‚, Π½ΠΎ слишком малСнькоС сопротивлСниС ΠΌΠΎΠΆΠ΅Ρ‚ привСсти ΠΊ Π²Ρ‹Ρ…ΠΎΠ΄Ρƒ свСтодиода ΠΈΠ· строя.
ΠŸΠ΅Ρ‡Π°Ρ‚Π½ΡƒΡŽ ΠΏΠ»Π°Ρ‚Ρƒ ΠΌΠΎΠΆΠ½ΠΎ Π½Π΅ ΠΈΠ·Π³ΠΎΡ‚Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ, Π° ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΡ‚ΡŒ ΠΌΠ°ΠΊΠ΅Ρ‚Π½ΡƒΡŽ, ΠΊΠ°ΠΊ Ρƒ мСня, стоит ΠΊΠΎΠΏΠ΅ΠΉΠΊΠΈ, особСнно Π² ΠšΠΈΡ‚Π°Π΅. Π‘ΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ Ρ†Π΅Π½Ρ‹ Π² Ρ€Π°Π΄ΠΈΠΎΠΌΠ°Π³Π°Π·ΠΈΠ½Π΅ ΠΈ ΠšΠΈΡ‚Π°Π΅ 5 – 10 ΠΊ ΠΎΠ΄Π½ΠΎΠΌΡƒ.
КабСль ΠΊ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ°ΠΌ уровня Π²ΠΎΠ΄Ρ‹ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΡ‚ΡŒ любой восьми ΠΆΠΈΠ»ΡŒΠ½Ρ‹ΠΉ ΡΠΈΠ³Π½Π°Π»ΡŒΠ½Ρ‹ΠΉ (Π² ΠΌΠ°Π³Π°Π·ΠΈΠ½Π°Ρ…, Π³Π΄Π΅ ΠΏΡ€ΠΎΠ΄Π°ΡŽΡ‚ устройства сигнализации, Π΅ΡΡ‚ΡŒ всякий). ΠšΠΎΠ½Ρ†Ρ‹ кабСля, ΠΏΠΎΠΌΠ΅Ρ‰Π°Π΅ΠΌΡ‹Π΅ Π² Π²ΠΎΠ΄Ρƒ ΠΊΠ°ΠΊ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ уровня, ΠΎΡΠ²ΠΎΠ±ΠΎΠ΄ΠΈΡ‚ΡŒ ΠΎΡ‚ изоляции Π½Π° Π΄Π»ΠΈΠ½Ρƒ 5 – 10 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΈ Π·Π°Ρ‡ΠΈΡ‰Π΅Π½Π½Ρ‹Π΅ ΠΊΠΎΠ½Ρ†Ρ‹ Π·Π°Π»ΡƒΠ΄ΠΈΡ‚ΡŒ (ΠΏΠΎΠΊΡ€Ρ‹Ρ‚ΡŒ ΠΎΠ»ΠΎΠ²ΠΎΠΌ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ паяльника) для ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½ΠΈΡ ΠΎΠΊΠΈΡΠ»ΡΡŽΡ‰Π΅Π³ΠΎ дСйствия Π²ΠΎΠ΄Ρ‹ Π½Π° ΠΌΠ΅Ρ‚Π°Π»Π». Плюсовой элСктрод Π½ΡƒΠΆΠ½ΠΎ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚ΡŒ ΠΈΠ· Π½Π΅Ρ€ΠΆΠ°Π²Π΅ΠΉΠΊΠΈ (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, чайная Π»ΠΎΠΆΠΊΠ°), Π° мСсто соСдинСния Π΅Ρ‘ ΠΊ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Ρƒ Π·Π°Ρ‰ΠΈΡ‚ΠΈΡ‚ΡŒ ΠΎΡ‚ Π²ΠΎΠ΄Ρ‹ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ ΠΊΠ»Π΅Π΅Π²ΠΎΠ³ΠΎ пистолСта. Если мСсто ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π° Π½Π΅ Π·Π°Ρ‰ΠΈΡ‚ΠΈΡ‚ΡŒ, Ρ‚ΠΎ Ρ‡Π΅Ρ€Π΅Π· ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ΅ врСмя элСктрохимичСская рСакция соТрёт. Π¨Π°Π³ ΠΌΠ΅ΠΆΠ΄Ρƒ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ°ΠΌΠΈ Π½ΡƒΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ исходя ΠΈΠ· Π³Π»ΡƒΠ±ΠΈΠ½Ρ‹ ёмкости. Если Π½ΡƒΠΆΠ½ΠΎ ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ Π±ΠΎΠ»ΡŒΡˆΡƒΡŽ Π³Π»ΡƒΠ±ΠΈΠ½Ρƒ Π²ΠΎΠ΄Ρ‹ ΠΈ хочСтся Ρ€Π°Π·ΠΌΠ΅ΡΡ‚ΠΈΡ‚ΡŒ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΈ Ρ‡Π°Ρ‰Π΅, Ρ‚ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚ΡŒ Π΅Ρ‰Ρ‘ ΠΎΠ΄Π½Ρƒ ΠΈΠ»ΠΈ Π΄Π°ΠΆΠ΅ нСсколько ΠΏΠΎΠ΄ΠΎΠ±Π½Ρ‹Ρ… схСм контроля уровня Π²ΠΎΠ΄Ρ‹ ΠΈ Ρ€Π°Π·ΠΌΠ΅ΡΡ‚ΠΈΡ‚ΡŒ ΠΈΡ… ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π² ёмкости. ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΎΠ² ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ самой Ρ€Π°Π·Π½ΠΎΠΎΠ±Ρ€Π°Π·Π½ΠΎΠΉ ΠΈ зависит Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΡ‚ Π’Π°ΡˆΠ΅ΠΉ Ρ„Π°Π½Ρ‚Π°Π·ΠΈΠΈ, Π³Π»Π°Π²Π½ΠΎΠ΅ ΡΠΎΠ±Π»ΡŽΠ΄Π°Ρ‚ΡŒ ΠΎΠ±Ρ‰ΠΈΠ΅ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡ‹.

ΠšΠ»Π΅ΠΌΠΌΠ½Ρ‹Π΅ ΠΊΠΎΠ»ΠΎΠ΄ΠΊΠΈ Π»ΡŽΠ±Ρ‹Π΅, Π½ΠΎ Π²Π°ΠΆΠ½ΠΎ удобство ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ ΠΈ использования.
Для микросхСмы Π»ΡƒΡ‡ΡˆΠ΅ всСго ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΡ‚ΡŒ Ρ€Π°Π·ΡŠΡ‘ΠΌ для бСспаСчного размСщСния. Π­Ρ‚ΠΎ Π³Π½Π΅Π·Π΄ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠ°ΡΡ‚ΡŒ ΠΈ Π½Π΅ Π±ΠΎΡΡ‚ΡŒΡΡ, Ρ‡Ρ‚ΠΎ ΠΏΠ΅Ρ€Π΅Π³Ρ€Π΅Π΅ΡˆΡŒ Π½ΠΎΠΆΠΊΠΈ, ΠΈΠ»ΠΈ подСйствуСт статичСскоС элСктричСство. Если микросхСма Π²Ρ‹ΡˆΠ»Π° ΠΈΠ· строя, ΠΏΠΎ ΠΊΠ°ΠΊΠΈΠΌ – Ρ‚ΠΎ ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π°ΠΌ, Ρ‚ΠΎ Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ Π΅Ρ‘ ΠΌΠΎΠΆΠ½ΠΎ Π·Π° ΠΏΠ°Ρ€Ρƒ сСкунд. Π‘Ρ‚ΠΎΠΈΡ‚ такая панСлька ΠΊΠΎΠΏΠ΅ΠΉΠΊΠΈ.
Олово (ΠΏΡ€ΠΎΠ²ΠΎΠ»ΠΎΠΊΠ° с ΠΊΠ°Π½ΠΈΡ„ΠΎΠ»ΡŒΡŽ) Π»ΡƒΡ‡ΡˆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ РоссийскоС. ΠšΠΈΡ‚Π°ΠΉΡΠΊΠΎΠ΅ ΠΎΠ»ΠΎΠ²ΠΎ Ρ…ΠΎΡ€ΠΎΡˆΠ΅Π΅ Π½Π΅ встрСчал.
ПослС сбора Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΡƒΠΌΠ°Ρ‚ΡŒ ΠΎ Ρ€Π°Π·ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΈ Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ Π½Π° ΠΏΠ»Π°Ρ‚Π΅. Π― сдСлал, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π½Π° Ρ„ΠΎΡ‚ΠΎ, Π° Π’Ρ‹ Π²ΠΎΠ»ΡŒΠ½Ρ‹ Ρ€Π°ΡΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚ΡŒ ΠΈΡ… ΠΏΠΎ своСму вкусу. Π“Π»Π°Π²Π½ΠΎΠ΅, Ρ‡Ρ‚ΠΎΠ±Ρ‹ располоТСниС Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ ΠΎΡ‚Π²Π΅Ρ‡Π°Π»ΠΎ Π·Π°Π΄Π°Ρ‡Π°ΠΌ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½ΠΈΡ количСства ΠΏΠ΅Ρ€Π΅ΠΌΡ‹Ρ‡Π΅ΠΊ ΠΈ ΠΏΠ°ΠΉΠΊΠΈ, Π° Π³Π»Π°Π²Π½ΠΎΠ΅ удобству эксплуатации. ΠΠΊΠΊΡƒΡ€Π°Ρ‚Π½ΠΎΡΡ‚ΡŒ Π² сборкС схСмы Π½Π΅ послСднСС Π΄Π΅Π»ΠΎ, Π½Π΅ Π½ΡƒΠΆΠ½ΠΎ Ρ‚ΠΎΡ€ΠΎΠΏΠΈΡ‚ΡŒΡΡ ΠΊΠ°ΠΊ я ΠΈ Π±ΡƒΠ΄Π΅Ρ‚ всё красиво. Π˜Ρ‚Π°ΠΊ, приступим.








ΠŸΠΈΡ‚Π°Π½ΠΈΠ΅ указатСля уровня Π²ΠΎΠ΄Ρ‹ Π² Π±Π°ΠΊΠ΅ ΠΌΠΎΠΆΠ½ΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΠΎΡ‚ любого аккумулятора 12 Π²ΠΎΠ»ΡŒΡ‚ (Π΄Π°ΠΆΠ΅ старого, лишь Π±Ρ‹ ΠΎΠ½ Π΄Π°Π²Π°Π» Π½Π΅ мСньшС Ρ‡Π΅ΠΌ 10 Π²ΠΎΠ»ΡŒΡ‚), Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΎΡ‚ ΠΊΠΎΠΌΠΏΡŒΡŽΡ‚Π΅Ρ€Π½ΠΎΠ³ΠΎ Π±Π»ΠΎΠΊΠ° бСспСрСбойного питания, Π΄Π° ΠΈ ΠΏΡ€ΠΎΠ΄Π°ΡŽΡ‚ сСйчас ΠΈΡ… ΠΌΠ½ΠΎΠ³ΠΎ всяких ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½Ρ‹Ρ…. Или ΠΌΠΎΠΆΠ½ΠΎ Π½Π° Π΄Π°Ρ‡Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹Π΅ Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠΊΠΈ. Если ΠΈΡ… ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ 8 ΡˆΡ‚ΡƒΠΊ ΠΏΠΎ 1.5 Π²ΠΎΠ»ΡŒΡ‚Π° = 12 Π²ΠΎΠ»ΡŒΡ‚. Π’ΠΏΠΎΠ»Π½Π΅ достаточно. А Ссли Π±Π°Ρ‚Π°Ρ€Π΅ΠΉΠΊΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Ρ‡Π΅Ρ€Π΅Π· ΠΊΠ½ΠΎΠΏΠΊΡƒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ схСма Ρ€Π°Π±ΠΎΡ‚Π°Π»Π° Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΈ Π½Π°ΠΆΠ°Ρ‚ΠΈΠΈ Π½Π° ΠΊΠ½ΠΎΠΏΠΊΡƒ, Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ³ΠΎ питания Ρ…Π²Π°Ρ‚ΠΈΡ‚ Π½Π° ΠΌΠ½ΠΎΠ³ΠΎ Π»Π΅Ρ‚.
ΠžΡΡ‚Π°Π»ΠΎΡΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΈΡΠΏΡ‹Ρ‚Π°Ρ‚ΡŒ ΡƒΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ уровня Π²ΠΎΠ΄Ρ‹ Π² Π±Π°ΠΊΠ΅ ΠΈ Ρ‚ΡƒΡ‚ Π³Π»Π°Π²Π½ΠΎΠ΅ Π½Π΅ ΠΏΠ΅Ρ€Π΅ΠΏΡƒΡ‚Π°Ρ‚ΡŒ плюс с минусом. ΠŸΡ€ΠΎΠ²ΠΎΠ΄Π° питания Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ Ρ€Π°Π·Π½ΠΎΠ³ΠΎ Ρ†Π²Π΅Ρ‚Π°. Плюс всСгда обозначаСтся красным Ρ†Π²Π΅Ρ‚ΠΎΠΌ, Π° минус Ρ‡Ρ‘Ρ€Π½Ρ‹ΠΌ, Ссли ΠΊ этому ΠΏΡ€ΠΈΠ²Ρ‹ΠΊΠ½ΡƒΡ‚ΡŒ, Ρ‚ΠΎ ΡƒΠΆΠ΅ Π½Π΅ ΠΏΠ΅Ρ€Π΅ΠΏΡƒΡ‚Π°Π΅Ρ‚Π΅.

разновидности, ΠΏΡ€Π°Π²ΠΈΠ»Π° Π²Ρ‹Π±ΠΎΡ€Π°, ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠ΅ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ

На производствС Π½Π΅Ρ€Π΅Π΄ΠΊΠΎ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ Π² ΠΈΠ·ΠΌΠ΅Ρ€Π΅Π½ΠΈΠΈ уровня Тидкости (Π²ΠΎΠ΄Ρ‹, Π±Π΅Π½Π·ΠΈΠ½Π°, масла). Π’ Π±Ρ‹Ρ‚Ρƒ Ρ‡Π°Ρ‰Π΅ всСго Π½ΡƒΠΆΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ высоту Π²ΠΎΠ΄Ρ‹ Π² ΠΊΠ°ΠΊΠΎΠΉ-Π»ΠΈΠ±ΠΎ Смкости, для этого ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ приспособлСния β€” ΡƒΡ€ΠΎΠ²Π½Π΅ΠΌΠ΅Ρ€Ρ‹ ΠΈ сигнализаторы. Π˜Π·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ устройства дСлятся Π½Π° нСсколько разновидностСй, ΠΈΡ… ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π°ΡŽΡ‚ Π² ΠΌΠ°Π³Π°Π·ΠΈΠ½Π°Ρ…, Π½ΠΎ для домашнСго использования ΠΏΡ€ΠΎΡ‰Π΅ всСго ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ уровня Π²ΠΎΠ΄Ρ‹ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ.

  • Π’ΠΈΠ΄Ρ‹ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΎΠ²
  • ΠŸΡ€Π°Π²ΠΈΠ»Π° Π²Ρ‹Π±ΠΎΡ€Π°
  • Π˜Π·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠ΅ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ

Π’ΠΈΠ΄Ρ‹ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΎΠ²

Π”Π°Ρ‚Ρ‡ΠΈΠΊΠΈ Ρ€Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ ΠΌΠ΅ΠΆΠ΄Ρƒ собой ΠΏΠΎ способу измСрСния уровня Тидкости ΠΈ дСлятся Π½Π° Π΄Π²Π° Π²ΠΈΠ΄Π°: сигнализаторы ΠΈ ΡƒΡ€ΠΎΠ²Π½Π΅ΠΌΠ΅Ρ€Ρ‹. Π‘ΠΈΠ³Π½Π°Π»ΠΈΠ·Π°Ρ‚ΠΎΡ€Ρ‹ ΠΎΡ‚ΡΠ»Π΅ΠΆΠΈΠ²Π°ΡŽΡ‚ Π·Π°Π΄Π°Π½Π½ΡƒΡŽ Ρ‚ΠΎΡ‡ΠΊΡƒ заполнСния Смкости ΠΈ ΠΏΡ€ΠΈ достиТСнии Π½ΡƒΠΆΠ½ΠΎΠ³ΠΎ объСма Тидкости ΠΏΡ€Π΅ΠΊΡ€Π°Ρ‰Π°ΡŽΡ‚ Π΅Π΅ поступлСниС (ΠΏΡ€ΠΈΠΌΠ΅Ρ€ β€” ΠΏΠΎΠΏΠ»Π°Π²ΠΎΠΊ Π² Π±Π°Ρ‡ΠΊΠ΅ ΡƒΠ½ΠΈΡ‚Π°Π·Π°).

Π£Ρ€ΠΎΠ²Π½Π΅ΠΌΠ΅Ρ€Ρ‹ Π½Π΅ΠΏΡ€Π΅Ρ€Ρ‹Π²Π½ΠΎ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΠΈΡ€ΡƒΡŽΡ‚ ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ заполнСния Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π° (ΠΏΡ€ΠΈΠΌΠ΅Ρ€ β€” Π΄Π°Ρ‚Ρ‡ΠΈΠΊ Π½Π° ΡˆΠ°Ρ…Ρ‚Π½ΠΎΠΌ Π²ΠΎΠ΄ΠΎΠΎΡ‚Π»ΠΈΠ²Π΅).

По ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡƒ дСйствия Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΈ уровня Π²ΠΎΠ΄Ρ‹ Π² Смкости дСлятся Π½Π° Ρ‚Π°ΠΊΠΈΠ΅ разновидности:

  • ΠŸΠΎΠΏΠ»Π°Π²ΠΊΠΎΠ²Ρ‹Π΅ β€” Π² ΠΈΡ… ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ входят ΠΏΠΎΠΏΠ»Π°Π²ΠΎΠΊ с ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΌ ΠΈ Π΄Π²Π° гСрмСтичСских ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π° (Π³Π΅Ρ€ΠΊΠΎΠ½Π°). ΠŸΡ€ΠΈ достиТСнии минимального уровня Тидкости Π² Смкости ΠΏΠΎΠΏΠ»Π°Π²ΠΎΠΊ пСрСмСщаСтся Π²Π½ΠΈΠ· ΠΈ ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΌ дСйствуСт Π½Π° Π³Π΅Ρ€ΠΊΠΎΠ½, ΠΏΡ€ΠΈ этом Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Ρ€Π΅Π»Π΅ ΠΈ запускаСтся насос, начинаСтся ΠΏΠΎΠ΄ΠΊΠ°Ρ‡ΠΊΠ° Π²ΠΎΠ΄Ρ‹ Π² Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€. ΠŸΡ€ΠΈ ΠΏΠΎΠ»Π½ΠΎΠΌ Π·Π°ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠΈ Смкости ΠΏΠΎΠΏΠ»Π°Π²ΠΎΠΊ достигаСт Π²Π΅Ρ€Ρ…Π½Π΅Π³ΠΎ Π³Π΅Ρ€ΠΊΠΎΠ½Π°, ΠΏΡ€ΠΈ этом срабатываСт Ρ€Π΅Π»Π΅, Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‰Π΅Π΅ насос.
  • Π£Π»ΡŒΡ‚Ρ€Π°Π·Π²ΡƒΠΊΠΎΠ²Ρ‹Π΅ β€” ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² ΠΆΠΈΠ΄ΠΊΠΎΠΉ срСдС, Π½ΠΎ ΠΈ Π² сухой. Устройства Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ: ΠΈΠ·Π»ΡƒΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΏΠΎΠ΄Π°Π΅Ρ‚ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΡ‹, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π΄ΠΎΡΡ‚ΠΈΠ³Π°ΡŽΡ‚ Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π° ΠΈ Π²ΠΎΠ·Π²Ρ€Π°Ρ‰Π°ΡŽΡ‚ΡΡ Π½Π° ΠΏΡ€ΠΈΠ΅ΠΌΠ½ΠΈΠΊ. ВстроСнный ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»Π»Π΅Ρ€ ΠΎΠ±Ρ€Π°Π±ΠΎΡ‚ΠΊΠΈ сигнала Π°Π½Π°Π»ΠΈΠ·ΠΈΡ€ΡƒΠ΅Ρ‚ силу ΠΈ Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ затухания ΡƒΠ»ΡŒΡ‚Ρ€Π°Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΉ Π²ΠΎΠ»Π½Ρ‹ (эти ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ для ΠΏΠΎΠ»Π½ΠΎΠΉ ΠΈ пустой Смкости).

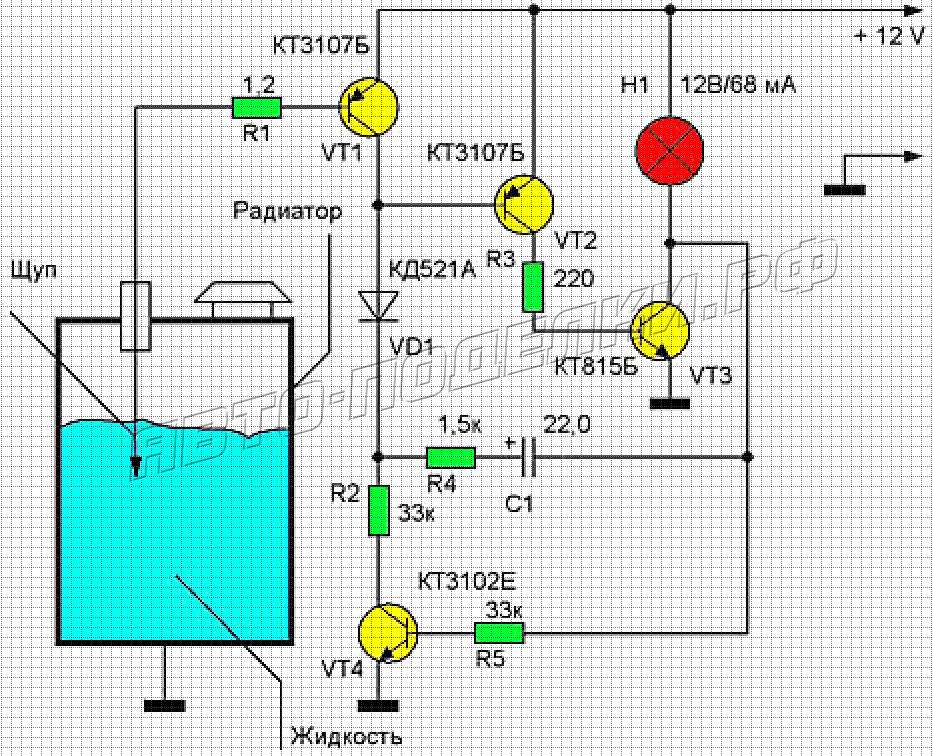

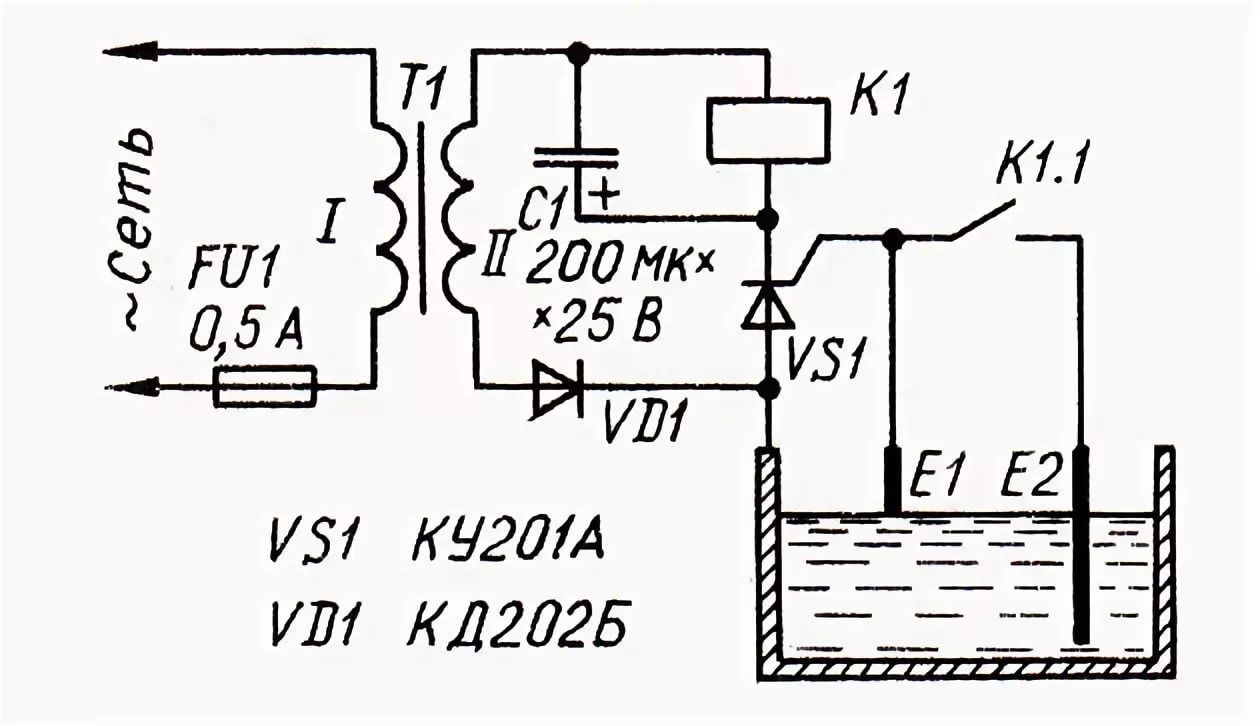

  • Π­Π»Π΅ΠΊΡ‚Ρ€ΠΎΠ΄Π½Ρ‹Π΅ β€” ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² ΠΆΠΈΠ΄ΠΊΠΈΡ… элСктропроводящих срСдах. Бостоят ΠΈΠ· Π΄Π²ΡƒΡ… элСктродов, ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΠΈΡ€ΡƒΡŽΡ‰ΠΈΡ… Π½ΡƒΠΆΠ½Ρ‹ΠΉ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ Тидкости. Π’Ρ€Π΅Ρ‚ΠΈΠΉ элСктрод являСтся Π°Π²Π°Ρ€ΠΈΠΉΠ½Ρ‹ΠΌ ΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΠΏΡ€ΠΈ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ΅Π½ΠΈΠΈ Π·Π°Π΄Π°Π½Π½Ρ‹Ρ… ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΈ Π²ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ Ρ€Π΅ΠΆΠΈΠΌΠ° ΠΎΡ‚ΠΊΠ°Ρ‡ΠΊΠΈ.
  • Π Π°Π΄Π°Ρ€Π½Ρ‹Π΅ β€” ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹Π΅ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΡ‹ благодаря Ρ‚ΠΎΠΌΡƒ, Ρ‡Ρ‚ΠΎ ΠΈΡ… ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ с агрСссивными ΠΈ взрывоопасными Тидкостями. ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ функционирования устройств основан Π½Π° использовании Ρ€Π°Π΄ΠΈΠΎΠ²ΠΎΠ»Π½ΠΎΠ²ΠΎΠ³ΠΎ излучСния β€” Π²ΠΎΠ»Π½Ρ‹ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΉ Π΄Π»ΠΈΠ½Ρ‹ Π½Π°ΠΏΡ€Π°Π²Π»ΡΡŽΡ‚ΡΡ ΠΊ повСрхности ΠΆΠΈΠ΄ΠΊΠΎΠΉ тСхнологичСской срСды, ΠΎΡ‚Ρ€Π°ΠΆΠ°ΡŽΡ‚ΡΡ ΠΎΡ‚ Π½Π΅Π΅ ΠΈ ΠΏΠΎΠΏΠ°Π΄Π°ΡŽΡ‚ Π² Π°Π½Π°Π»ΠΈΠ·Π°Ρ‚ΠΎΡ€. Π£Ρ€ΠΎΠ²Π΅Π½ΡŒ наполнСния Смкости опрСдСляСтся ΠΏΠΎ скорости возвращСния сигнала.

Π­Ρ‚ΠΎ самыС распространСнныС ΡƒΡ€ΠΎΠ²Π½Π΅Π²Ρ‹Π΅ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΈ, ΠΊΡ€ΠΎΠΌΠ΅ Π½ΠΈΡ… ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ СмкостныС, гидростатичСскиС, Ρ€Π°Π΄ΠΈΠΎΠΈΠ·ΠΎΡ‚ΠΎΠΏΠ½Ρ‹Π΅ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π²ΠΈΠ΄Ρ‹ устройств, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… отраслях ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ.

ΠŸΡ€Π°Π²ΠΈΠ»Π° Π²Ρ‹Π±ΠΎΡ€Π°

ΠŸΡ€ΠΈ ΠΏΠΎΠΊΡƒΠΏΠΊΠ΅ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° уровня Тидкости Π² Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π΅ Π½ΡƒΠΆΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ нСсколько Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ², ΠΏΡ€ΠΈ ΠΈΡ… соблюдСнии устройство Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΈ Π±Π΅Π·ΠΎΡ‚ΠΊΠ°Π·Π½ΠΎ. Π’ ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ Π½ΡƒΠΆΠ½ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ Ρ‚ΠΈΠΏ ΠΆΠΈΠ΄ΠΊΠΎΠΉ срСды ΠΈ Π΅Π΅ ΠΏΠ»ΠΎΡ‚Π½ΠΎΡΡ‚ΡŒ, ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ опасности для Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊΠ°. Π—Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈΠΌΠ΅ΡŽΡ‚ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» изготовлСния Смкости, Π΅Π΅ объСм β€” ΠΎΡ‚ этих ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² зависит ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ дСйствия Π²Ρ‹Π±Ρ€Π°Π½Π½ΠΎΠ³ΠΎ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ°.

Π‘Π»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½ΡƒΠΆΠ½ΠΎ ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ β€” ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ устройства, Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ для контроля минимального ΠΈ максимального уровня Тидкости ΠΈΠ»ΠΈ ΠΆΠ΅ для постоянного отслСТивания заполняСмости Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π°.

ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΎΠ² количСство ΠΊΡ€ΠΈΡ‚Π΅Ρ€ΠΈΠ΅Π² ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°ΡΡˆΠΈΡ€Π΅Π½ΠΎ, для Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… сигнализаторов ΠΈ ΡƒΡ€ΠΎΠ²Π½Π΅ΠΌΠ΅Ρ€ΠΎΠ² достаточно ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ объСм Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π° ΠΈ Ρ‚ΠΈΠΏ устройства. Π’ Π΄ΠΎΠΌΠ°ΡˆΠ½ΠΈΡ… условиях ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ приспособлСния, ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½Ρ‹Π΅ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ β€” Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ ΠΎΠ½ΠΈ Π½ΠΈΡ‡ΡƒΡ‚ΡŒ Π½Π΅ Ρ…ΡƒΠΆΠ΅ заводских ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ.

Π˜Π·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ΠΈΠ΅ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ

ΠŸΡ€ΠΎΡ‰Π΅ всСго ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚ΡŒ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΏΠΎΠΏΠ»Π°Π²ΠΊΠΎΠ²Ρ‹ΠΉ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ уровня Π²ΠΎΠ΄Ρ‹ Π² Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π΅, ΠΈΠ»ΠΈ сигнализатор наполнСния.

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ дСйствия Ρ‚Π°ΠΊΠΎΠ³ΠΎ устройства Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠΏΠ»Π°Π²ΠΎΠΊ всплываСт Π² Тидкости, ΠΏΡ€ΠΈ максимальном Π½Π°ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠΈ Смкости Π·Π°ΠΌΡ‹ΠΊΠ°Π΅Ρ‚ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹ ΠΈ сигнализируСт ΠΎ достаточном ΡƒΡ€ΠΎΠ²Π½Π΅ Π²ΠΎΠ΄Ρ‹.

ΠŸΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ изготовлСния:

  • Π”Π²Π° ΠΊΠΎΠ»ΠΏΠ°Ρ‡ΠΊΠ° ΠΎΡ‚ ΡˆΠ°Ρ€ΠΈΠΊΠΎΠ²Ρ‹Ρ… Ρ€ΡƒΡ‡Π΅ΠΊ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ ΠΌΠ΅ΠΆΠ΄Ρƒ собой ΠΈ Π·Π°Π»ΠΈΠ²Π°ΡŽΡ‚ ΠΊΠ»Π΅Π΅ΠΌ β€” получаСтся ΠΏΠΎΠΏΠ»Π°Π²ΠΎΠΊ.
  • Π’Ρ€ΡƒΠ±ΠΊΡƒ ΠΎΡ‚ корпуса Ρ€ΡƒΡ‡ΠΊΠΈ Ρ€Π°Π·Ρ€Π΅Π·Π°ΡŽΡ‚ ΠΏΠΎΠΏΠΎΠ»Π°ΠΌ β€” ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½Ρ‹ΠΉ Ρ€Π°Π½Π΅Π΅ ΠΏΠΎΠΏΠ»Π°Π²ΠΎΠΊ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π»Π΅Π³ΠΊΠΎ Π²Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒ Π² Π½Π΅Π΅ ΠΈ Π΄Π²ΠΈΠ³Π°Ρ‚ΡŒΡΡ Π±Π΅Π· ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡Π΅Π½ΠΈΠΉ. Π‘ ΠΎΠ΄Π½ΠΎΠΉ стороны ΠΏΡ€ΠΈΠΊΡ€Π΅ΠΏΠ»ΡΡŽΡ‚ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΡƒΡŽ ΠΏΡ€ΠΎΠ²ΠΎΠ»ΠΎΡ‡ΠΊΡƒ Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠΏΠ»Π°Π²ΠΎΠΊ Π½Π΅ Π²Ρ‹ΠΏΠ°Π΄Π°Π» ΠΈΠ· корпуса, Π½ΠΎ Π² Ρ‚ΠΎ ΠΆΠ΅ врСмя Π²Π½ΡƒΡ‚Ρ€ΡŒ бСспрСпятствСнно Π·Π°Ρ…ΠΎΠ΄ΠΈΠ»Π° Π²ΠΎΠ΄Π°.
  • Π”Π²Π° ΠΌΠ΅Π΄Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° Π΄Π»ΠΈΠ½ΠΎΠΉ 5βˆ’7 см Π·Π°Ρ‡ΠΈΡ‰Π°ΡŽΡ‚, ΠΏΡ€ΠΈΠΊΡ€Π΅ΠΏΠ»ΡΡŽΡ‚ ΠΊ Π½ΠΈΠΌ ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π½Ρ‹ΠΉ кусочСк Ρ„ΠΎΠ»ΡŒΠ³ΠΈ (Π·Π°ΠΆΠΈΠΌΠ°ΡŽΡ‚ плоскогубцами). Ѐольга с ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ клСится ΠΊ основС ΠΈΠ· Ρ‚Ρ€ΡƒΠ±ΠΊΠΈ, свСрху Π·Π°ΠΊΡ€Ρ‹Π²Π°ΡŽΡ‚ ΠΊΠΎΠ»ΠΏΠ°Ρ‡ΠΊΠΎΠΌ.

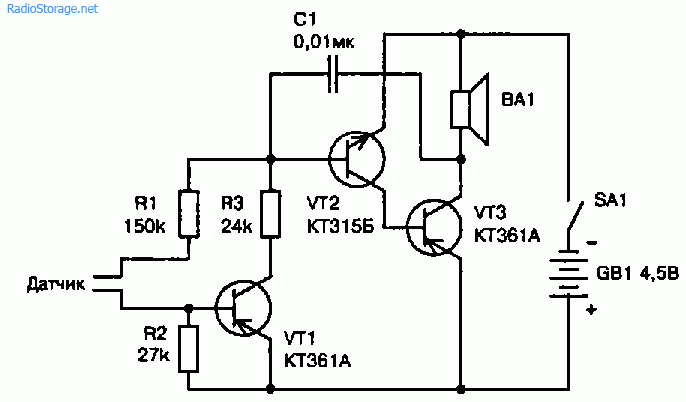

  • Π“ΠΎΡ‚ΠΎΠ²Ρ‹ΠΉ Π΄Π°Ρ‚Ρ‡ΠΈΠΊ ΠΎΠΏΡƒΡΠΊΠ°ΡŽΡ‚ Π² Π²ΠΎΠ΄Ρƒ, ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ ΠΊ Π·Π²ΡƒΠΊΠΎΠ²ΠΎΠΌΡƒ сигнализатору. ΠŸΡ€ΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠΈ уровня Тидкости ΠΏΠΎΠΏΠ»Π°Π²ΠΎΠΊ всплываСт, Π·Π°ΠΌΡ‹ΠΊΠ°Π΅Ρ‚ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Ρ‹, раздаСтся сигнал.

ΠŸΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Π°Ρ схСма изготовлСния Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° самая простая, Π΅Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ для Π½Π΅Π±ΠΎΠ»ΡŒΡˆΠΈΡ… СмкостСй.

ΠœΠΈΠ½ΡƒΡ Ρ‚Π°ΠΊΠΎΠ³ΠΎ устройства Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ ΠΎΠ½ΠΎ Π½Π΅ Π΄Π°Π΅Ρ‚ возмоТности автоматичСского Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ насоса. Π§Ρ‚ΠΎΠ±Ρ‹ ΠΎΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ΄Π°Ρ‡Ρƒ Π²ΠΎΠ΄Ρ‹ Π² Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€, ΠΈΠ·Π³ΠΎΡ‚Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ сигнализаторы с использованиСм ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠ² ΠΈ Π³Π΅Ρ€ΠΊΠΎΠ½ΠΎΠ².

Π‘Π°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€ уровня Π²ΠΎΠ΄Ρ‹

Π€Π°Ρ€Π²Π° Навази

6818 просмотров

Π’Π²Π΅Π΄Π΅Π½ΠΈΠ΅

Как слСдуСт ΠΈΠ· названия, ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€ уровня Π²ΠΎΠ΄Ρ‹ прСдставляСт собой систСму, которая ΠΏΠΎΠΊΠ°Π·Ρ‹Π²Π°Π΅Ρ‚ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΉ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ Π²ΠΎΠ΄Ρ‹ ΠΈΠ»ΠΈ любой Тидкости ΠΈ поэтому ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ Π²ΠΎ ΠΌΠ½ΠΎΠ³ΠΈΡ… мСстах. НапримСр, Π² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ ΠΎΠ½ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠ·ΠΌΠ΅Ρ€ΡΡ‚ΡŒ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ Π²ΠΎΠ΄Ρ‹ Π² Π±Π°ΠΊΠ΅ ΠΊΠΎΡ‚Π»Π°; Π² сСльском хозяйствС ΠΎΠ½ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для контроля Π²ΠΎΠ΄Ρ‹, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π½ΡƒΠΆΠ΄Π°ΡŽΡ‚ΡΡ ΡΠ΅Π»ΡŒΡΠΊΠΎΡ…ΠΎΠ·ΡΠΉΡΡ‚Π²Π΅Π½Π½Ρ‹Π΅ ΠΊΡƒΠ»ΡŒΡ‚ΡƒΡ€Ρ‹. Π‘Π°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½Ρ‹ΠΉ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€ уровня Π²ΠΎΠ΄Ρ‹ прСдставляСт собой схСму, ΡΠΎΠ±ΠΈΡ€Π°ΡŽΡ‰ΡƒΡŽ Π΄Π°Π½Π½Ρ‹Π΅ ΠΎΠ± ΡƒΡ€ΠΎΠ²Π½Π΅ Π²ΠΎΠ΄Ρ‹ Π² Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π°Ρ… ΠΈΠ»ΠΈ Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π°Ρ…. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΠœΡ‹ ΠΌΠΎΠΆΠ΅ΠΌ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ эту ΠΎΡΠ½ΠΎΠ²Π½ΡƒΡŽ систСму Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… мСстах. А схСмы ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ†ΠΈΠΈ уровня Π²ΠΎΠ΄Ρ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ, Π½Π° химичСских Π·Π°Π²ΠΎΠ΄Π°Ρ… ΠΈ Π² Π΄Ρ€ΡƒΠ³ΠΈΡ… систСмах хранСния Тидкости.

Π‘ΠΎΠ·Π΄Π°Π½ΠΈΠ΅ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π° уровня Π²ΠΎΠ΄Ρ‹; Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚Π°Π»ΡŒΠ½Ρ‹Ρ… элСктронных Π·Π½Π°Π½ΠΈΠΉ ΠΈ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… основных элСктронных ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ². Π‘Π»Π΅Π΄ΡƒΠΉΡ‚Π΅ Π½Π°ΡˆΠ΅ΠΌΡƒ руководству, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π²Π°ΠΌ Π±Ρ‹Π»ΠΎ ΠΏΡ€ΠΎΡ‰Π΅.

PCBWay обязуСтся ΡƒΠ΄ΠΎΠ²Π»Π΅Ρ‚Π²ΠΎΡ€ΡΡ‚ΡŒ потрСбности своих ΠΊΠ»ΠΈΠ΅Π½Ρ‚ΠΎΠ² ΠΈΠ· Ρ€Π°Π·Π½Ρ‹Ρ… отраслСй Π² ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠΈ качСства, доставки, экономичСской эффСктивности ΠΈ Π»ΡŽΠ±Ρ‹Ρ… Π΄Ρ€ΡƒΠ³ΠΈΡ… Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Π½ΠΈΠΉ. Как ΠΎΠ΄ΠΈΠ½ ΠΈΠ· самых ΠΎΠΏΡ‹Ρ‚Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΏΠ΅Ρ‡Π°Ρ‚Π½Ρ‹Ρ… ΠΏΠ»Π°Ρ‚ Π² ΠšΠΈΡ‚Π°Π΅. Они гордятся Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ ΡΠ²Π»ΡΡŽΡ‚ΡΡ вашими Π»ΡƒΡ‡ΡˆΠΈΠΌΠΈ Π΄Π΅Π»ΠΎΠ²Ρ‹ΠΌΠΈ ΠΏΠ°Ρ€Ρ‚Π½Π΅Ρ€Π°ΠΌΠΈ, Π° Ρ‚Π°ΠΊΠΆΠ΅ Ρ…ΠΎΡ€ΠΎΡˆΠΈΠΌΠΈ Π΄Ρ€ΡƒΠ·ΡŒΡΠΌΠΈ Π²ΠΎ всСх аспСктах Π²Π°ΡˆΠΈΡ… потрСбностСй Π² ΠΏΠ΅Ρ‡Π°Ρ‚Π½Ρ‹Ρ… ΠΏΠ»Π°Ρ‚Π°Ρ….

5$ ΠŸΡ€ΠΎΡ‚ΠΎΡ‚ΠΈΠΏ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹

Hardware Components

The following components are required to make Water Level Indicator Circuit

S. No Components Value Qty
1. PCB 1
2. IC ULN2803AN 1
3. РСзисторы 560 Ом, 10K 8, 8
4. Π‘Π²Π΅Ρ‚ΠΎΠ΄ΠΈΠΎΠ΄Ρ‹ 8
5. 12V DC 12V DC 12V DC. 1

Π‘Ρ…Π΅ΠΌΠ° ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ² ULN2803AN

Для получСния ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΠΎΠ³ΠΎ описания схСмы ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚ΠΎΠ², Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ² ΠΈ тСхничСских характСристик Π·Π°Π³Ρ€ΡƒΠ·ΠΈΡ‚Π΅ тСхничСскоС описаниС ULN2803AN

ЦСпь ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€Π° уровня Π²ΠΎΠ΄Ρ‹

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹

Π’ основС этой самодСльной схСмы ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€Π° уровня Π²ΠΎΠ΄Ρ‹ Π»Π΅ΠΆΠΈΡ‚ ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½Π°Ρ схСма ULN2803. ULN2803 прСдставляСт собой микросхСму с восСмью транзисторами Π”Π°Ρ€Π»ΠΈΠ½Π³Ρ‚ΠΎΠ½Π° ΠΈ восСмью транзисторами Π”Π°Ρ€Π»ΠΈΠ½Π³Ρ‚ΠΎΠ½Π°. ВсС Π±Π°Π·Ρ‹ транзисторов соСдинСны ΠΎΡ‚ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π° 1 Π΄ΠΎ ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π° 8, Ρ‡Π΅Ρ€Π΅Π· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹ рСзисторы 10K. Π­Ρ‚ΠΈ ΡˆΡ‚ΠΈΡ„Ρ‚Ρ‹ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ ΠΊΠ°ΠΊ ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Π΅ Π·ΠΎΠ½Π΄Ρ‹ для Ρ€Π°Π·Π½Ρ‹Ρ… ΡƒΡ€ΠΎΠ²Π½Π΅ΠΉ. ΠŸΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ Ρ€Π΅ΠΉΠΊΠ° β€” это Π½ΠΈΠΆΠ½ΠΈΠΉ Π·ΠΎΠ½Π΄, входящий Π² Π²Π΅Ρ€Ρ…Π½ΡŽΡŽ Ρ‡Π°ΡΡ‚ΡŒ Π±ΡƒΡ‚Ρ‹Π»ΠΊΠΈ. Когда ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ Π²ΠΎΠ΄Ρ‹ достигаСт ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ°, ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ шиной ΠΈ Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠΎΠΌ устанавливаСтся элСктричСскоС соСдинСниС, Π² Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ Ρ‡Π΅Π³ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½Ρ‹ΠΉ свСтодиод загораСтся.

ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΈ использованиС

  • Π’ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ химичСских вСщСств, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠ³ΡƒΡ‚ Ρ‚Π΅Ρ‡ΡŒ, опрСдСляСтся с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€ΠΎΠ² уровня.
  • Для постоянного контроля уровня Π²ΠΎΠ΄Ρ‹ Π² ΠΏΠ»ΠΎΡ‚ΠΈΠ½Π°Ρ….
  • Π’ коммСрчСских цСлях для обозначСния уровня Π²ΠΎΠ΄Ρ‹ Π½Π°Π΄ Π³ΠΎΠ»ΠΎΠ²ΠΎΠΉ
  • Π’Π°ΠΊΠΆΠ΅ Π² сСльском хозяйствС ΠΈ систСмС зСмлСдСлия.

ΠŸΠΎΡ…ΠΎΠΆΠΈΠ΅ сообщСния:

ΠŸΡ€ΠΎΡΡ‚ΠΎΠΉ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€ уровня Π²ΠΎΠ΄Ρ‹ с Π·ΡƒΠΌΠΌΠ΅Ρ€ΠΎΠΌ

Π’ этом элСктронном ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π΅ я объяснил, ΠΊΠ°ΠΊ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ простой ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€ уровня Π²ΠΎΠ΄Ρ‹ с использованиСм транзистора BC547. Π—ΡƒΠΌΠΌΠ΅Ρ€ Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ ΠΊ Ρ†Π΅ΠΏΠΈ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€Π° уровня Π²ΠΎΠ΄Ρ‹ Π² Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π΅, поэтому, ΠΊΠΎΠ³Π΄Π° ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ Π²ΠΎΠ΄Ρ‹ достигаСт максимального уровня, 9Π—ΡƒΠΌΠΌΠ΅Ρ€ 0126 с запуском вмСстС с ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€Π½Ρ‹ΠΌΠΈ свСтодиодами.

Π― сдСлал эту схСму Π½Π° ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Π΅, сдСланной своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ ΠΈΠ· пластикового листа. Π’Π°ΠΊ Ρ‡Ρ‚ΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ этот ΠΌΠΈΠ½ΠΈ-ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ Ρƒ сСбя Π΄ΠΎΠΌΠ° ΠΌΠΎΠΆΠ΅Ρ‚ ΠΊΠ°ΠΆΠ΄Ρ‹ΠΉ.

Π‘Ρ…Π΅ΠΌΠ° Ρ†Π΅ΠΏΠΈ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€Π° уровня Π²ΠΎΠ΄Ρ‹

Π‘Ρ…Π΅ΠΌΠ° ΠΎΡ‡Π΅Π½ΡŒ проста. Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π»Π΅Π³ΠΊΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ этот ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ с Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌΠΈ основными элСктронными ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Π°ΠΌΠΈ.

Π—Π΄Π΅ΡΡŒ я использовал Ρ‚ΠΎΠ»ΡŒΠΊΠΎ транзистор BC547 NPN для измСрСния уровня Π²ΠΎΠ΄Ρ‹. Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»Ρ (S1) Π²Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π²ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ\Π²Ρ‹ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π·ΡƒΠΌΠΌΠ΅Ρ€.

Π― использовал источник постоянного Ρ‚ΠΎΠΊΠ° 5 Π’, Π½ΠΎ Ссли Π²Ρ‹ Ρ…ΠΎΡ‚ΠΈΡ‚Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ источник постоянного Ρ‚ΠΎΠΊΠ° 12 Π’, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ Π·ΡƒΠΌΠΌΠ΅Ρ€ постоянного Ρ‚ΠΎΠΊΠ° 12 Π’ (Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠΉ Π½Π΅ трСбуСтся).

Π‘Ρ…Π΅ΠΌΠ° ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹ ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€Π° уровня Π²ΠΎΠ΄Ρ‹ Π² Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π΅

PCB_Layout_water_level_indicator_01Download

Π—Π°Π³Ρ€ΡƒΠ·ΠΈΡ‚Π΅ схСму ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹, Π° Π·Π°Ρ‚Π΅ΠΌ распСчатайтС Π΅Π΅ Π½Π° страницС Ρ„ΠΎΡ€ΠΌΠ°Ρ‚Π° A4.

ΠŸΡ€ΠΎΠ²Π΅Ρ€ΡŒΡ‚Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹ Π²ΠΎ врСмя ΠΏΠ΅Ρ‡Π°Ρ‚ΠΈ, ΠΎΠ½ Π΄ΠΎΠ»ΠΆΠ΅Π½ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ ΡƒΠΊΠ°Π·Π°Π½Π½ΠΎΠΌΡƒ.

Π’Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π·Π°Π³Ρ€ΡƒΠ·ΠΈΡ‚ΡŒ Gerber-Ρ„Π°ΠΉΠ» ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹.

Download PCB GerberDownload

Π’Ρ€Π΅Π±ΡƒΠ΅ΠΌΡ‹Π΅ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹:

  • РСзисторы 1k 4 ΡˆΡ‚.
  • РСзисторы 10k 4 ΡˆΡ‚.0113
  • 5-ΠΌΠΌ свСтодиоды 4 ΡˆΡ‚. ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚ΡŒ ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½ΡƒΡŽ ΠΏΠ»Π°Ρ‚Ρƒ схСмы автоматичСского указатСля уровня Π²ΠΎΠ΄Ρ‹.

    Π—Π΄Π΅ΡΡŒ для изготовлСния ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹ я использовал Π°ΠΊΡ€ΠΈΠ»ΠΎΠ²Ρ‹ΠΉ лист, Π½ΠΎ Π²Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π·Π°ΠΊΠ°Π·Π°Ρ‚ΡŒ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ Ρ€Π°Π·Ρ€Π°Π±ΠΎΡ‚Π°Π½Π½ΡƒΡŽ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΡƒΡŽ ΠΏΠ»Π°Ρ‚Ρƒ для этого ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π° Π² ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ PCBWay.

    О ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ PCBWay ΠΈ ΠΈΡ… услугах

    Π’Ρ‹ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ Π·Π°ΠΊΠ°Π·Π°Ρ‚ΡŒ Π»ΡŽΠ±ΡƒΡŽ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΡƒΡŽ ΠΏΠ»Π°Ρ‚Ρƒ ΠΈΠ½Π΄ΠΈΠ²ΠΈΠ΄ΡƒΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ Π΄ΠΈΠ·Π°ΠΉΠ½Π° ΠΈΠ· PCBWay ΠΏΠΎ ΠΎΡ‡Π΅Π½ΡŒ доступной Ρ†Π΅Π½Π΅. Π’ PCBWay всС ΠΏΠ»Π°Ρ‚Ρ‹ проходят самыС строгиС испытания, ΠΊΡ€ΠΎΠΌΠ΅ Π±Π°Π·ΠΎΠ²ΠΎΠΉ Π²ΠΈΠ·ΡƒΠ°Π»ΡŒΠ½ΠΎΠΉ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΠΊΠΈ. Они ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠ΅ ΠΈΡΠΏΡ‹Ρ‚Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ ΠΈ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΡŒΠ½ΠΎΠ΅ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅, Ρ‚Π°ΠΊΠΎΠ΅ ΠΊΠ°ΠΊ тСстСр с Π»Π΅Ρ‚Π°ΡŽΡ‰ΠΈΠΌ Π·ΠΎΠ½Π΄ΠΎΠΌ , ΠΌΠ°ΡˆΠΈΠ½Ρƒ для рСнтгСновского контроля, ΠΌΠ°ΡˆΠΈΠ½Ρƒ для Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠ·ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ оптичСского контроля (AOI) ΠΈ Ρ‚. Π΄., Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡƒΠ±Π΅Π΄ΠΈΡ‚ΡŒΡΡ Π² Ρ…ΠΎΡ€ΠΎΡˆΠ΅ΠΌ качСствС ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ΄ΡƒΠΊΡ‚Π°.

    Для получСния ΠΎΠ½Π»Π°ΠΉΠ½-страницы с ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½Ρ‹ΠΌΠΈ ΠΊΠΎΡ‚ΠΈΡ€ΠΎΠ²ΠΊΠ°ΠΌΠΈ посСтитС Π²Π΅Π±-сайт: pcbway.com/orderonline

    PCBWay Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΡ€Π΅Π΄Π»Π°Π³Π°Π΅Ρ‚ услугу сборки . ΠŸΡ€ΠΎΠ³Ρ€Π°ΠΌΠΌΠ½ΠΎΠ΅ обСспСчСниС для ΠΎΠ½Π»Π°ΠΉΠ½-цСнообразования ΠΌΠΎΠΆΠ΅Ρ‚ ΠΌΠ³Π½ΠΎΠ²Π΅Π½Π½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ вашСй услуги ΠΏΠΎ сборкС ΠΏΠ΅Ρ‡Π°Ρ‚Π½Ρ‹Ρ… ΠΏΠ»Π°Ρ‚ ΠΏΡƒΡ‚Π΅ΠΌ ΠΏΡ€ΠΈΠ±Π»ΠΈΠ·ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ расчСта. Π˜Ρ… Ρ†Π΅Π½Ρ‹ Π½Π° ΠΏΠ΅Ρ‡Π°Ρ‚Π½Ρ‹Π΅ ΠΏΠ»Π°Ρ‚Ρ‹ ΠΎΡ‡Π΅Π½ΡŒ Ρ€Π°Π·ΡƒΠΌΠ½Ρ‹.
    ΠŸΡ€ΠΈΠΌΠ΅Ρ€Π½Π°Ρ ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ ΠΎΠ½Π»Π°ΠΉΠ½ – pcbway.com/pcb-assembly

    Π’Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ с Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌΠΈ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π°ΠΌΠΈ ΠΏΠ΅Ρ‡Π°Ρ‚Π½Ρ‹Ρ… ΠΏΠ»Π°Ρ‚ Π² ΠΈΡ… сообщСствС с ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚Ρ‹ΠΌ исходным ΠΊΠΎΠ΄ΠΎΠΌ pcbway. com/project/ .

    Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ свСдСния см. Π² ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… ΡΡ‚Π°Ρ‚ΡŒΡΡ….
    ΠŸΠΎΡ‡Π΅ΠΌΡƒ PCBway
    ВозмоТности ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹
    ВысококачСствСнная пСчатная ΠΏΠ»Π°Ρ‚Π°

    ΠŸΠΎΡ€ΡΠ΄ΠΎΠΊ Π·Π°ΠΊΠ°Π·Π° ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹ Π² ΠΊΠΎΠΌΠΏΠ°Π½ΠΈΠΈ PCBWay

    Π§Ρ‚ΠΎΠ±Ρ‹ Π·Π°ΠΊΠ°Π·Π°Ρ‚ΡŒ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΡƒΡŽ ΠΏΠ»Π°Ρ‚Ρƒ, сначала посСтитС PCBWay.com .

    Then enter the following details:

    1. PCB Size (Length & Width) in mm & PCB quantity
    2. Select masking color for the PCB
    3. Select country and shipping method
    4. НаТмитС Π½Π° Β« Π‘ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚ΡŒ Π² ΠΊΠΎΡ€Π·ΠΈΠ½Ρƒ Β» ΠΊΠ½ΠΎΠΏΠΊΠ°

    Π’Π΅ΠΏΠ΅Ρ€ΡŒ Π½Π°ΠΆΠΌΠΈΡ‚Π΅ Β« Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ Ρ„Π°ΠΉΠ»Ρ‹ Gerber Β», Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π·Π°Π³Ρ€ΡƒΠ·ΠΈΡ‚ΡŒ Gerber-Ρ„Π°ΠΉΠ» ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹.

    Π—Π°Ρ‚Π΅ΠΌ Π½Π°ΠΆΠΌΠΈΡ‚Π΅ Β« ΠžΡ‚ΠΏΡ€Π°Π²ΠΈΡ‚ΡŒ Π·Π°ΠΊΠ°Π· сСйчас Β», Ρ‡Ρ‚ΠΎΠ±Ρ‹ Ρ€Π°Π·ΠΌΠ΅ΡΡ‚ΠΈΡ‚ΡŒ Π·Π°ΠΊΠ°Π·.

    ПослС этого ΠΎΠ½ΠΈ просмотрят Ρ„Π°ΠΉΠ» Gerber ΠΈ соотвСтствСнно подтвСрдят Π·Π°ΠΊΠ°Π·.

    Π― пользовался ΠΈΡ… услугами для своих Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ΅ΠΊΡ‚ΠΎΠ² Π² области элСктроники, я всСгда ΠΏΠΎΠ»ΡƒΡ‡Π°Π» ΠΏΠ΅Ρ‡Π°Ρ‚Π½Ρ‹Π΅ ΠΏΠ»Π°Ρ‚Ρ‹ воврСмя, ΠΈ качСство ΠΎΡ‡Π΅Π½ΡŒ Ρ…ΠΎΡ€ΠΎΡˆΠ΅Π΅ Π² этом Ρ†Π΅Π½ΠΎΠ²ΠΎΠΌ Π΄ΠΈΠ°ΠΏΠ°Π·ΠΎΠ½Π΅.

    Как ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½ΡƒΡŽ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΡƒΡŽ ΠΏΠ»Π°Ρ‚Ρƒ для этого ΠΌΠΈΠ½ΠΈ-ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π°

    Π’ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΡ… ΡˆΠ°Π³Π°Ρ… я объяснил, ΠΊΠ°ΠΊ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΡΠ°ΠΌΠΎΠ΄Π΅Π»ΡŒΠ½ΡƒΡŽ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΡƒΡŽ ΠΏΠ»Π°Ρ‚Ρƒ ΠΈΠ· пластикового листа для этого ΠΌΠΈΠ½ΠΈ-ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π°.

    1. РаспСчатайтС ΠΌΠ°ΠΊΠ΅Ρ‚ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹ ΠΈ Π½Π°ΠΊΠ»Π΅ΠΉΡ‚Π΅ Π΅Π³ΠΎ Π½Π° пластиковый лист

      Π—Π°Π³Ρ€ΡƒΠ·ΠΈΡ‚Π΅ ΠΌΠ°ΠΊΠ΅Ρ‚ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹ ΠΈ распСчатайтС Π΅Π³ΠΎ Π½Π° страницС Ρ„ΠΎΡ€ΠΌΠ°Ρ‚Π° А4. ΠŸΡ€ΠΈ ΠΏΠ΅Ρ‡Π°Ρ‚ΠΈ провСряйтС Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹, ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹Π΅ Π½Π° Ρ‚ΠΎΠΏΠΎΠ»ΠΎΠ³ΠΈΠΈ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹. Π—Π°Ρ‚Π΅ΠΌ Π½Π°ΠΊΠ»Π΅ΠΉΡ‚Π΅ ΠΌΠ°ΠΊΠ΅Ρ‚ Π½Π° пластиковый лист.
      (см. ΠΎΠ±ΡƒΡ‡Π°ΡŽΡ‰Π΅Π΅ Π²ΠΈΠ΄Π΅ΠΎ).

    2. ΠŸΡ€ΠΎΡΠ²Π΅Ρ€Π»ΠΈΡ‚Π΅ отвСрстия для ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² Π½Π° ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Π΅

      Π—Π°Ρ‚Π΅ΠΌ просвСрлитС отвСрстия Π² соотвСтствии с ΠΊΠΎΠΌΠΏΠΎΠ½ΠΎΠ²ΠΊΠΎΠΉ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹ для ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ². Π—Π΄Π΅ΡΡŒ я использовал Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»ΡŒ постоянного Ρ‚ΠΎΠΊΠ° 555 для свСрлСния отвСрстий. Π’Π°ΠΊΠΆΠ΅ для свСрлСния ΠΌΠΎΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Ρ€ΡƒΡ‡Π½ΡƒΡŽ Π΄Ρ€Π΅Π»ΡŒ.

    3. РазмСститС всС ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° схСмС ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Ρ‹

      ПослС этого размСститС всС ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ Π½Π° ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Π΅, ΠΊΠ°ΠΊ ΠΎΡ‚ΠΌΠ΅Ρ‡Π΅Π½ΠΎ Π½Π° ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Π΅. ΠŸΠΎΠΆΠ°Π»ΡƒΠΉΡΡ‚Π°, ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° ΠΏΠΎΠ»ΡΡ€Π½ΠΎΡΡ‚ΡŒ транзисторов ΠΈ свСтодиодов.

    4. Π‘ΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚Π΅ ΠΈ припаяйтС всС ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹ Π² соотвСтствии со Π‘Ρ…Π΅ΠΌΠΎΠΉ

      Π—Π΄Π΅ΡΡŒ я использовал Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ Π²Ρ‹Π²ΠΎΠ΄Ρ‹ ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² для соСдинСния этих ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚ΠΎΠ² Π² соотвСтствии со схСмой.
      Π—Π°Ρ‚Π΅ΠΌ припаяйтС всС ΠΊΠΎΠΌΠΏΠΎΠ½Π΅Π½Ρ‚Ρ‹.

    5. БамодСльная пСчатная ΠΏΠ»Π°Ρ‚Π° для Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° уровня Π²ΠΎΠ΄Ρ‹ Π³ΠΎΡ‚ΠΎΠ²Π°

      Π’Π΅ΠΏΠ΅Ρ€ΡŒ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π° для измСрСния уровня Π²ΠΎΠ΄Ρ‹ Π² Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π΅. Π—Π°Ρ‚Π΅ΠΌ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚Π΅ источник питания 5 Π’ постоянного Ρ‚ΠΎΠΊΠ° ΠΊ ΠΏΠ΅Ρ‡Π°Ρ‚Π½ΠΎΠΉ ΠΏΠ»Π°Ρ‚Π΅. Наша схСма Π³ΠΎΡ‚ΠΎΠ²Π° ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡ‚ΡŒ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ Π²ΠΎΠ΄Ρ‹.

    ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° Π΄Π°Ρ‚Ρ‡ΠΈΠΊΠ° уровня Π²ΠΎΠ΄Ρ‹ Π² Ρ€Π΅Π·Π΅Ρ€Π²ΡƒΠ°Ρ€Π΅ ΠŸΡ€ΠΎΠ΅ΠΊΡ‚

    Для дСмонстрации я использовал нСбольшой стакан с Π²ΠΎΠ΄ΠΎΠΉ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚ΡŒ Π²Π°ΠΌ, ΠΊΠ°ΠΊ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ схСма ΠΈΠ½Π΄ΠΈΠΊΠ°Ρ‚ΠΎΡ€Π° уровня Π²ΠΎΠ΄Ρ‹.

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
