Диммер переключатель схема. Схема подключения проходного диммера: особенности монтажа и управления освещением

Как правильно подключить проходной диммер для управления освещением с нескольких мест. Какие существуют схемы подключения проходных диммеров. Как выбрать оптимальный вариант подключения проходного диммера. Каковы особенности монтажа проходных диммеров.

Что такое проходной диммер и зачем он нужен

Проходной диммер — это специальное устройство, позволяющее управлять яркостью освещения из нескольких мест в помещении. Его основные функции:

• Регулировка уровня освещенности
• Включение/выключение света из разных точек
• Создание комфортного освещения в разных зонах помещения

Проходные диммеры особенно удобны в больших помещениях, длинных коридорах, на лестницах — везде, где требуется управление светом с разных сторон. Они позволяют гибко настраивать освещение и экономить электроэнергию.

Принцип работы проходного диммера

Как работает проходной диммер? В отличие от обычного диммера, проходной имеет дополнительные клеммы для подключения проводов из других точек управления. Это позволяет регулировать яркость и включать/выключать свет с нескольких мест.

Основные компоненты проходного диммера:

• Регулятор яркости (поворотный, ползунковый или сенсорный)
• Силовой блок для управления мощностью
• Дополнительные клеммы для проходных проводов
• Микроконтроллер (в современных моделях)

При повороте регулятора или касании сенсора в одной точке, сигнал передается на все подключенные диммеры, синхронизируя их работу.

Виды схем подключения проходных диммеров

Существует несколько основных схем подключения проходных диммеров:

1. Последовательное соединение

В этой схеме диммеры соединяются последовательно между собой:

• От распределительной коробки к каждому диммеру идет по 3 провода
• Диммеры соединяются между собой перемычками
• Последний диммер подключается к светильнику

Преимущества: простота монтажа. Недостатки: при выходе из строя одного диммера перестает работать вся цепь.

2. Параллельное соединение

При параллельном подключении:

• Каждый диммер подключается отдельно к распределительной коробке
• Диммеры соединяются между собой управляющими проводами
• К светильнику идет отдельная линия

Плюсы: надежность. Минусы: требуется больше проводов.

3. Схема с дополнительным выключателем

В этой схеме помимо диммеров устанавливается обычный выключатель:

• Диммер ставится возле кровати или дивана
• Выключатель — у входа в комнату
• Позволяет включать свет на полную мощность одним касанием

Какую схему выбрать? Это зависит от планировки помещения, количества точек управления и ваших предпочтений. Для большинства случаев оптимально подойдет параллельное соединение.

Пошаговая инструкция по подключению проходного диммера

Как правильно подключить проходной диммер своими руками? Следуйте этой инструкции:

1. Обесточьте электросеть в помещении
2. Снимите старые выключатели
3. Подготовьте провода, зачистив их концы
4. Установите монтажные коробки для диммеров
5. Подключите провода к клеммам диммеров согласно выбранной схеме
6. Закрепите диммеры в монтажных коробках
7. Установите декоративные накладки
8. Проверьте работу системы

При самостоятельном монтаже строго соблюдайте правила электробезопасности. При малейших сомнениях обратитесь к профессиональному электрику.

Выбор проходного диммера: на что обратить внимание

Как выбрать качественный и подходящий проходной диммер? Учитывайте следующие параметры:

• Тип нагрузки (лампы накаливания, светодиоды, галогенные лампы)
• Мощность подключаемых светильников
• Количество точек управления
• Тип управления (поворотный, сенсорный, ползунковый)
• Наличие дополнительных функций (таймер, память настроек и т.д.)
• Дизайн и цветовое исполнение

Обязательно проверьте совместимость диммера с вашими осветительными приборами. Некоторые светодиодные лампы могут работать некорректно с обычными диммерами.

Преимущества использования проходных диммеров

Установка проходных диммеров дает ряд существенных преимуществ:

• Удобное управление освещением из любой точки помещения
• Возможность создания различных световых сценариев
• Экономия электроэнергии за счет снижения яркости
• Продление срока службы ламп при работе на пониженной мощности
• Создание комфортной атмосферы с приглушенным светом

Особенно полезны проходные диммеры в спальнях, гостиных, на лестницах — везде, где требуется гибкая регулировка освещения.

Распространенные ошибки при подключении проходных диммеров

При самостоятельном монтаже проходных диммеров нередко допускаются следующие ошибки:

• Неправильное определение проводов в распределительной коробке
• Ошибки в соединении проводов между диммерами
• Превышение допустимой мощности нагрузки
• Использование обычных диммеров вместо проходных
• Отсутствие проверки совместимости с LED-лампами

Чтобы избежать этих ошибок, внимательно изучите схему подключения, используйте качественные комплектующие и при необходимости обратитесь к специалисту.

Альтернативные способы управления освещением

Помимо проходных диммеров существуют и другие современные способы управления освещением:

• Беспроводные системы на радиопередатчиках
• Дистанционное управление по Wi-Fi или Bluetooth
• Голосовое управление через умный дом
• Датчики движения и освещенности
• Программируемые контроллеры освещения

Эти технологии позволяют создавать более гибкие и функциональные системы освещения. Однако они, как правило, сложнее в установке и дороже классических проходных диммеров.

Схема подключения диммера с проходным выключателем

Подключение проходного диммера

• admin
• Стройка и ремонт
• 0

Схемы подключения

В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

1. Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
2. Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места.
   Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).
3. Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.
4. Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

Нюансы установки

Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:

1. Обесточить электросеть в квартире.
2. Установочная коробка ставится в специальное углубление для коммутатора.
3. В определенных клеммах коробки закрепляются жилы.
4. Готовый корпус помещается в штробу.
5. Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
6. Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
7. Подключаем электропитание в квартире и проверяем правильно ли было все установлено.

Вот, собственно и вся инструкция. Надеемся, вам стало понятно, как производится установка и подключение проходного диммера своими руками.

Наверняка вы не знаете:

• Системы дистанционного управления освещением
• Как подключить люстру с пультом
• Схема освещения лестницы в доме

Источник: https://samelectrik.ru/kak-podklyuchit-proxodnoj-dimmer.html

Принцип действия

Диммер – это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света, и делятся по типу регулировки на механические, сенсорные, дистанционные.

Принцип их действия для ламп накаливания и галогенных ламп основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов.

Проходной выключатель – это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.

Узнайте из этого видео, как правильно выбрать диммер:

Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.

Последовательное

Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.

Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.

Параллельное

Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.

Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.

С обычным выключателем

Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.

Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.

Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.

Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.

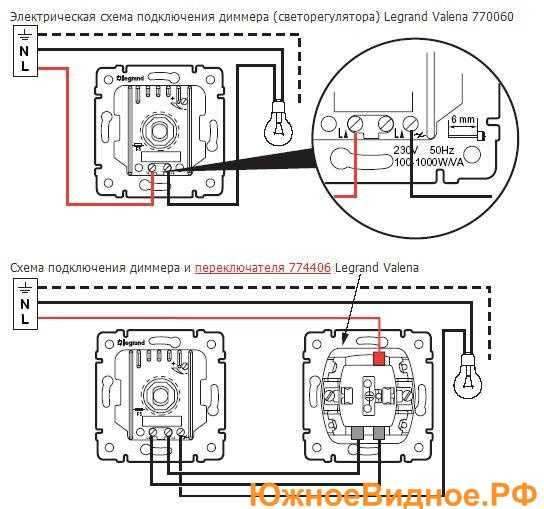

Схема подключения проходного выключателя с диммером:

Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

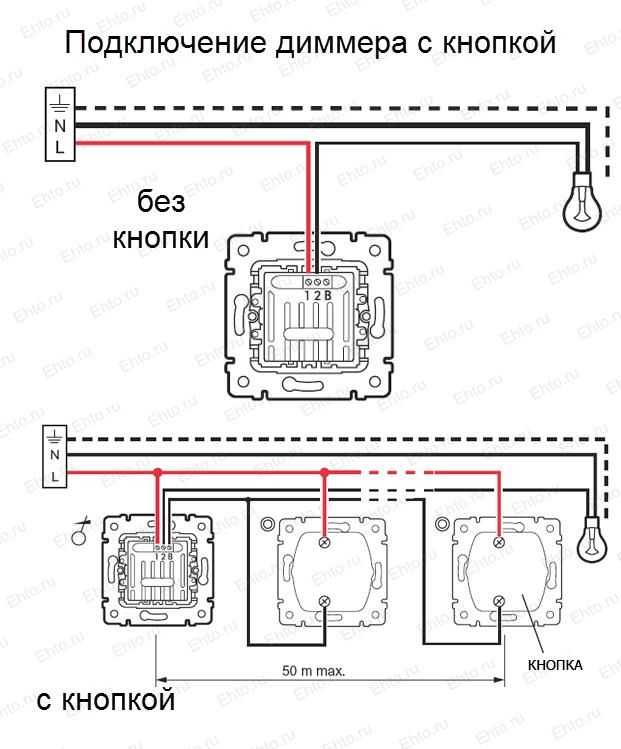

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

• Использующие в работе радиопередатчик;
• Использующие инфракрасное излучение.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.

Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

Источник: https://elektrik24.net/provodka/vyklyuchateli/dimmery-vyklyuchateli/proxodnoj.html

Схема подключения проходного диммера с 2х мест

Чтобы управлять уровнем освещения используют особый прибор, который называется диммер. Чтобы подключить его к люстре достаточно выполнить несколько простых действий. Главное – это правильно подсоединить его к сети. А если необходимо управлять яркостью точек света с 2х мест в помещении или больше? Как правильно подключить устройство в этом случае? Монтаж похож на

подсоединение проходного переключателя

, только есть некоторые отличия и особенности. В этой статье для вас будет предоставлена схема подключения проходного диммера, а также инструкция по установке.

Содержание

1. Принцип действия механизма
2. Схемы подключения
3. Нюансы установки
4. Принцип действия
5. Схемы подключения
6. Последовательное
7. Параллельное
8. С обычным выключателем
9. Альтернативные устройства на контроллерах и с пультом дистанционного управления
10. Схема подключения простого диммера
11. Диммирование настольной лампы
12. Схема подключения проходного диммера
13. Схема подключения и управления диммером из любой точки
14. Подключение светодиодной ленты

Принцип действия механизма

Диммер – это специальное устройство, с помощью которого можно управлять мощностью освещения. Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.

Схемы подключения

В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.

1. Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
2. Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки. Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).
3. Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.
4. Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:

Нюансы установки

Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:

1. Обесточить электросеть в квартире.
2. Установочная коробка ставится в специальное углубление для коммутатора.
3. В определенных клеммах коробки закрепляются жилы.
4. Готовый корпус помещается в штробу.
5. Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
6. Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
7. Подключаем электропитание в квартире и проверяем правильно ли было все установлено.

Вот, собственно и вся инструкция. Надеемся, вам стало понятно, как производится установка и подключение проходного диммера своими руками.

Наверняка вы не знаете:

• Системы дистанционного управления освещением
• Как подключить люстру с пультом
• Схема освещения лестницы в доме

Для управления уровнем освещения применяются специальные приборы – диммеры. Но иногда возникают ситуации, когда необходимо управлять яркостью источников света из нескольких точек в помещении.

Эта задача аналогична подключению проходных переключателей, но имеет некоторые особенности.

Принцип действия

Диммер – это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света, и делятся по типу регулировки на механические, сенсорные, дистанционные.

Принцип их действия для ламп накаливания и галогенных ламп основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов.

Проходной выключатель – это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.

Узнайте из этого видео, как правильно выбрать диммер:

Схемы подключения

Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.

Последовательное

Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.

Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.

Параллельное

Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.

Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.

С обычным выключателем

Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.

Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.

Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.

Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.

Схема подключения проходного выключателя с диммером:

Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

• Использующие в работе радиопередатчик;
• Использующие инфракрасное излучение.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.

Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.

Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.

С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку. Не важно сенсорный это диммер или поворотно-нажимной.

А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.

Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.

Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.

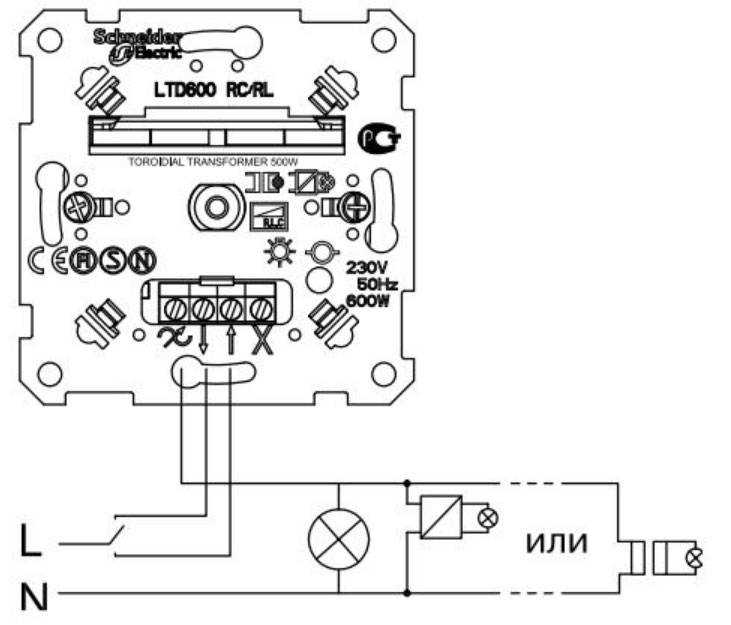

Схема подключения простого диммера

Если вам нужно заменить обычный выключатель света на диммер, то простейшая схема подключения выглядит следующим образом:

Или в более развернутом виде:

Схема №1

Фактически все что от вас требуется — это пропустить через него фазу. То есть поставить в разрыв проводки, так же как и простой одноклавишный выключатель.

Исключением могут являться сенсорные диммеры с цифровым табло и дисплеем на лицевой панели. Например как Uniel и другие модели.

К таким светорегуляторам должны подводиться как фазный, так и нулевой проводники. У них 4 гнезда для ввода провода. Вход фаза-ноль и выход фаза-ноль.

Без нуля такой диммер работать не будет. Если у вас из монтажной коробки на стене торчит только два провода (такая картина наблюдается у 99% пользователей), придется тянуть еще и «чистый» ноль.

То же самое относится ко всякого рода универсальным диммерам, которые можно использовать в широких диапазонах и связывать их с другими модулями — датчиками освещения, движения и т.п.

Для маломощных светильников не поддающихся нормальной регулировке, также может применяться диммер с дополнительным выводом под нулевой провод. Это связано с тем, что при переходе синусоиды через нулевую отметку и малой мощности светильника, управляющий элемент не может определить когда ему закрываться.

Поэтому всегда хорошенько думайте, прежде чем приобретать новомодные и навороченные модели. Потенциально значок «N» на корпусе светорегулятора, должен вас отпугнуть от такой покупки.

Сможете ли вы их подключить без раскурочивания, штробления стен и сдирания обоев, большой вопрос.

К остальным простейшим экземплярам это не относится. Их вы самостоятельно можете установить вместо простого выключателя света.

Достаточно вытащить внутренности одноклавишника, а два проводка которые будут торчать из коробки завести на две клеммы диммера.

Если же у вас стоит двухклавишный выключатель, который запускает каждую половину люстры поочередно, то и здесь нет ничего сложного.

В этом случае в монтажной коробке будет три провода — одна приходящая фаза и два отходящих на светильник. Главное правильно их найти и не перепутать. В этом вам поможет подробная инструкция изложенная в отдельной статье.

Скручиваете эти два провода между собой и подключаете в клеммный зажим диммера, обозначенный как «диммированная нагрузка» или цифрами 1,2. В другую клемму заводите питающую фазу.

При этом особой разницы в полярности нет. Даже если вы и перепутаете зажимы, светильник все равно будет гореть и работать.

Желательно, чтобы на диммер приходила именно фаза, а не ноль. Во-первых, не ясно как будет вести себя при этом устройство, особенно начиненное электроникой. Во-вторых, не забывайте про правильное подключение проводов к патрону лампочки.

Согласно правилам безопасности, фаза не должна присутствовать на резьбовой части.

А еще опасайтесь диммеров с подсветкой.

Отдельные экземпляры со светодиодом в корпусе, именно «благодаря» этому диоду, могут даже в выкрученном до щелчка состоянии, давать на пустом патроне лампочки, напряжение выше 100В.

Приходится ставить дополнительное сопротивление или конденсаторы, дабы зашунтировать на себя напряжение и предотвратить неприятные мерцания.

Все вышесказанное относится в первую очередь к замене выключателя на диммер в уже обустроенной квартире. Давайте также рассмотрим пошаговый монтаж всей электропроводки связанной с данным видом работы.

Какие материалы вам могут понадобиться для монтажа? Если у вас нет готовой проводки и речь идет о капитальном ремонте в квартире, что называется с нуля, тогда закупайте:

• кабель двухжильный ВВГнг-Ls 2*1,5мм2

• кабель трехжильный ВВГнг-Ls 3*1,5мм2

Почему именно ВВГнг-Ls, а не какой-либо другой, можно узнать отсюда.

• диммируемый светильник или лампа

• зажимы Ваго или гильзы под опрессовку

Сначала от электрощитка протягиваете 3-х жильный кабель до той распредкоробки, где будет производиться коммутация всех концов электрики.

В щитке жилы кабеля подключаете к отдельному выключателю.

Дабы не перепутать фазу, ноль и заземление, жилы лучше подписать маркером L, N, Pe или запомнить и ориентироваться по расцветке.

Заземляющий проводник обязательно используется, если у вашей люстры или светильника металлический корпус. Когда материал пластик, то жилу Pe можно не подключать, но ее все равно желательно прокладывать.

Может вы в будущем замените марку светильника, либо при случайном повреждении фазы или ноля, эту самую жилу можно будет задействовать как резервную. Вы сэкономите себе кучу проводов, денег и нервов.

Далее от распаечной коробки опускаете кабель вниз к месту установки диммера. Здесь уже применяется марка кабеля из двух жил. Конечно при условии, что вы купили обычный диммер.

По данному кабелю будет передаваться только фаза. Одну жилу можете обозначить как L (питание), другую Lсвет (она будет уходить на светильник).

Два кабеля вы проложили, осталось дело за третьим, который будет идти по потолку непосредственно к люстре. Его также прокладываете от этой распаечной коробки. Число жил — три.

Концы кабеля с обоих сторон зачищаете и подписываете согласно расцветки: Lсвет — фаза, N-ноль, Pe-земля.

После всех этих манипуляций требуется правильно объединить жилы всех кабелей заведенных в распредкоробку. Для этого и рекомендовалось их подписать.

Чтобы ничего не перепутать, сначала объединяете нулевые жилы, далее концы заземления.

Они всегда уходят напрямую на лампочку, минуя всякие переключатели и регуляторы. После этого фазу, которая приходит от щитка, соединяете с жилой уходящей вниз на диммер.

У вас должно остаться всего два провода Lсвет, то есть те концы, которые непосредственно подают фазу от диммера на светильник.

Соединение в распредкоробке готово и она закрывается. Осталось подключить сам диммер и люстру.

Светорегулятор перед монтажом разбирается. Для этого сначала снимается поворотно-нажимная «голова», или клавиша.

А затем, открутив скрытую гайку или винтики отверткой, снимается пластиковый корпус.

Фазу L соединяете с соответствующим разъемом L. На вторую клемму, маркированную как диммируемая нагрузка, заводится жила Lсвет.

На данной клемме обычно указан значок в виде волнообразной линии или нарисовано условное обозначение лампочки.

После подключения концов, фиксируете корпус в монтажной коробке и устанавливаете декоративную рамку.

В самом конце, подключаете выведенные провода на потолке к люстре или другому светильнику.

Сделать это можно через изолированные гильзы, либо зажимы Wago.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Схема подключения проходного диммера

Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.

Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.

На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.

Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.

Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.

На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.

Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.

Монтаж кабеля от эл.щитка до распредкоробки.

Прокладка трехжильного кабеля от коробки до места установки диммера.

Концы подписывайте как:

• Lсвет — фаза уходящая на светильник

• L1 и L2 — связь с проходным выключателем

Монтаж кабеля от распаечной коробки до места установки проходного переключателя.

Используется трехжильный кабель с маркировкой — L, L1, L2.

Монтаж кабеля до самого светильника.

В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.

Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.

Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.

В конце концов у вас должна получиться следующая схема или цепочка:

• фаза пришла в распредкоробку

• ушла с нее на проходной выключатель+вернулась обратно

• ушла на проходной димммер

• вернулась обратно и поступила на светильник через Lсвет

При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.

Проверяете правильность собранной схемы и производите подключение самого диммера.

Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.

На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.

Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.

Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.

Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.

После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.

Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).

Проверьте мультиметром их целостность и при необходимости замените.

Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:

Удовольствие конечно не дешевое, но иногда себя оправдывает.

Схема подключения и управления диммером из любой точки

Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.

Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз — дали команду на включение диммера. Удержали подольше — началось диммирование.

Электрическая схема подключения здесь выглядит следующим образом.

Подключение светодиодной ленты

Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.

При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.

А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице.

С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.

При необходимости периодического изменения интенсивности освещения используются специальные приборы — регуляторы яркости, чаще называющиеся английским словом «диммеры». Большая часть таких устройств устанавливается вместо обыкновенного выключателя — в ту же монтажную коробку, к тому же даже чисто внешне многие модели диммеров похожи на своих предшественников. В статье расскажем про подключение проходного диммера, рассмотрим схемы монтажа.

Принцип работы диммера

Современный диммер представляет собой многофункциональный выключатель, оснащенный микросхемами (микроконтроллерами), функциональное предназначение которых:

• изменение интенсивности свечения;
• постепенное включение и выключение осветительных устройств;
• создание эффекта присутствия в доме — чрезвычайно нужная функция при продолжительном отъезде, позволяющая включать заданный световой сценарий имитации пребывания в доме;
• автоотключение от электросети;
• поддержка сценариев затемнения и мигания спустя заданный временной интервал;
• возможность дистанционного, электронного управления, а также акустического и т. д.

Диммер с дистанционным управлением — одно из самых удобных решений

Диммеры могут монтироваться и группой, и по одиночке, управляя режимами работы как группы источников света, так и отдельными светильниками соответственно. При необходимости создания освещения какой-либо функциональной зоны жилища при помощи нескольких светильников, их подключение можно осуществить к единому регулятору, посредством которого осуществляется корректировка яркости свечения при помощи, например, пульта управления. Читайте также статью: → «Диммер для осветительных систем: устройство, виды, характеристики».

За основу устройства диммерных светорегуляторов заложен принцип реостата: при изменении сопротивления цепи возможно изменение величины тока либо напряжения, то есть, чем показатель напряжения больший, тем меньшее напряжение электрического тока. В конструкции диммера имеется набор резисторов, при помощи которых осуществляется корректировка свечения. Наличие светорегуляторов позволяет установить наиболее подходящий уровень освещения, принимая во внимание тот факт, что для разного времени суток пожелания к уровню освещенности могут существенно различаться. При помощи диммерных светорегуляторов возможна реализация любых дизайнерских решений, но и достижение ощутимого снижения затрат на электроэнергию.

Совет №1. Работая в мягком либо слегка приглушенном режиме, и LED-светильники, и лампы накаливания могут функционировать до 10 раз больший срок.

Схемы подключения диммера Последовательное подключение по простой схеме

Схема последовательного подключения достаточно проста. В ее основе лежат следующие положения: следует поставить пару диммеров в различные точки, посредством которых будет производиться регулировка одного источника освещения. Подключение следует производить таким образом, чтобы на каждый диммер от распределительной коробки приходило по три проводника. Устройства соединяются между собой посредством первого и второго контакта перемычкой. Третий же контакт от первого регулятора идет на фазу, другой светорегулятор подключается к лампе. Последовательное соединение удобно применять в больших комнатах либо длинном коридоре.

Последовательное подключение диммеров идеально подходит для больших комнат и длинных коридоровПараллельное подключение диммеров

При параллельном подключении пара диммеров полностью зависимы друг от друга и выполняют функцию, скорее, выключателей, чем переключателей. Недостатком такой схемы можно назвать то, что каждый из проходных светорегуляторов контролирует только свой участок полупериода. Это значит, что если один диммер установлен на 100%, то при помощи второго невозможна регулировка уровня освещенности. Читайте также статью: → «Как работает диммер?».

При параллельном подключении каждый светорегулятор «отвечает» за свой участок полупериодаПодключение с простым выключателем

Такая схема хорошо зарекомендовала себя для применения в небольших комнатах, например, в спальне. Один проходной коммутатор монтируется возле кровати, а второй размещается у входа в помещение, что позволяет регулировать яркость освещения не вставая с кровати. Монтаж диммерных светорегуляторов по такой схеме подключения осуществляется точно так же, как и устройство обыкновенного подключения.

Схема с выключателем наиболее удобна для спален или небольших комнатПопулярные марки проходных диммеров

Существует множество производителей диммеров, в том числе и в нашей стране. Разброс цен может быть значительным, так как все устройства отличаются друг от друга не только качеством и дизайном, но и различными дополнительными функциями, например:

• возможностью управления через Wi-fi;
• наличием сенсорного управления;
• применением для определенных типов осветительных устройств;
• наличием пульта управления.

В представленной ниже таблице сведены наиболее популярные производители светорегуляторов, заслужившие доверие у потребителей и хорошо зарекомендовавшие себя с точки зрения надежности и безопасности использования.

Марка	Страна	Особенности	Ориентировочная стоимость, руб
Schneider Electric	Франция	простота в установке и безопасность в процессе эксплуатации	900-10200
Aгат	Россия	низкая стоимость и соответствие европейским стандартам	400-1100
Makel	Турция	высокое качество и надежность	800-1500
Lezard	Турция	применение для осветительных приборов любой конфигурации	200-1100
Triac	Китай	наличие и ПДУ, и сенсорного управления	2400-5300

Совет №2. При выборе диммера основной показатель, на который следует обратить внимание — это его мощность. Необходимо, чтобы значение мощности устройства хотя бы немного превышала суммарную мощность источников освещения помещения. Иначе возможны самые страшные последствия: перегрев устройства и электрической проводки, выход прибора из строя и даже возгорание.

Светорегуляторы Makel популярны в нашей стране из-за невысокой стоимости и качества исполненияКак правильно выбрать диммер

Подходящая модель диммера выбирается на основании трех параметров:

• по типу лампочек;
• по мощности;
• по виду исполнения.

Для ламп накаливания выбрать диммер намного проще, чем для источников света другого типа: его можно установить вместо выключателя. Стоит отметить, что при уменьшении яркости таких ламп цвет светового потока становится более красным. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Для люминесцентных ламп выбрать световой регулятор практически невозможно по причине необходимости создания усложненной технической системы, требующей дополнительного включения контроллера и пускорегулирующего аппарата (ПРА). Сам диммер при этом будет отличаться от применяющегося для ламп накаливания.

Для энергосберегающих лампочек диммер подбирается без особых проблем, если в самой лампе имеется ПРА. При его отсутствии возникают те же сложности, что и для ламп люминесцентных. Для галогенных ламп может использоваться диммер, подходящий и для ламп накаливания, либо специально предназначенный именно для этого типа световой продукции.

Регуляторы света для светодиодных лент не оставляют ограничений при создании любого светового оформления комнаты

Что касается ламп светодиодных, то здесь не все так просто. Для ламп на 220 В может применяться диммер такой же, как и для ламп накаливания при условии наличия на упаковке маркировки о диммируемости лампы. Для светодиодов на 12 В необходимо использование понижающего трансформатора. При выборе регулятора света также следует определиться и с его расчетной мощностью, устанавливающейся путем сложения суммарной мощности всех работающих через него ламп с желательным запасом от 20 до 50%.

По виду исполнения диммеры выпускаются следующих основных типов:

• поворотные;
• поворотно-нажимные;
• сенсорные;
• клавишные.

Также светорегуляторы могут быть модульными (устанавливающимися в распределительном щитке), моноблочными (стандартными) и предназначенными для установки в той же монтажной коробке.

Сенсорный диммер — сочетание элегантного внешнего вида и инновационных технологий в одном устройствеМонтаж и подключение диммера

Как и обычный выключатель, диммер имеет два зажима и устанавливается в ту же монтажную коробку с использованием тех же проводов. Установку диммера следует выполнять с обязательным соблюдением правил безопасности при проведении электромонтажных работ. Рассмотрим порядок подключения диммера на примере регулятора света для светодиодных ламп 220 В.

Алгоритм действий следующий:

• при помощи индикаторной отвертки определяется фаза;
• домашняя электросеть обесточивается;
• соблюдая инструкцию производителя, провод с фазой подключается к разъему диммера, обозначенному литерой «L», второй провод подключается к выводу «N»;
• провода для обеспечения надежного соединения следует хорошо зажать;
• после сборки проводов посредством регулировочных болтов корректируется положение корпуса устройства в коробке;
• устанавливается декоративная планка;
• подключается питание.

Если светорегулятор работает, значит, подключение произведено правильно.

Часто задаваемые вопросы

Вопрос №1. Сколько энергосберегающих лампочек одновременно можно подключить к диммеру?

Диммеры не следует перегружать излишним количеством энргосберегающих ламп, в противном случае дополнительные затраты не заставят себя долго ждать. Устанавливая такие лампы, сокращается их эксплуатационный срок примерно до 150 часов, да и сам регулятор света прослужит немногим дольше.

Вопрос №2. На какую минимальную нагрузку рассчитаны диммеры?

Минимальная нагрузка, приходящаяся на диммер, как правило, составляет 40 Вт. Ее понижение, например, в связи с выходом из строя лампочки может привести к появлению мерцанию нагрузки частотой до 50 Гц. При более значительном снижении запускается система защиты светорегулятора, а при достижении критического значения происходит поломка диммера.

Вопрос №3. Каковы должны быть температурные условия для нормального функционирования регулятора света?

Диммеры достаточно критично воспринимают изменение прописанного производителем температурного режима в помещении. При повышении температуры до 25°С необходимо уделить повышенное внимание функционированию прибора, так как при перегреве диммер может выйти из строя.

Вопрос №4. Для каких типов нагрузки рассчитан светорегулятор?

Диммер следует использовать только для того типа нагрузки, на который он рассчитан производителем. Для предотвращения поломки устройства одновременное подключение нагрузки индуктивного и емкостного типа запрещено.

Типичные ошибки при подключении

Одной из наиболее распространенных ошибок является установка светорегулятора в точке помещения с наиболее высокой температурой. Как пример, недалеко от газовой плиты на кухне. Следует помнить, что диммеры довольно чувствительны к перегреванию, а предельно допустимое значение температуры независимо от модели устройства составляет 27-30°С.

Еще одной часто встречающейся ошибкой является слишком малая нагрузка, приходящаяся на устройство. Минимальное значение для большинства современных распространенных в нашей стране приборов составляет 40 Вт. При меньших нагрузках диммер, равно как и источник света, долго прослужить не смогут. Потому перед установкой стоит задуматься, обеспечиться ли минимально допустимая мощность, приходящаяся на устройство, и есть ли смысл в его установке вообще.

Серьезной ошибкой, после совершения которой можно сразу же покупать новый диммер, является подключение его подключение в разрыв нейтрали. Нельзя забывать о том, что светорегулятор должен устанавливаться только в разрыв фазы, и только в нее! Для определения фазы необходимо воспользоваться отверткой-индикатором.

Ошибкой можно назвать и не установку заземления при монтаже светорегулятора сенсорного типа. Но самая опасная ошибка при демонтаже старого выключателя и установке диммера является выполнение работ при не отключенной подаче электричества в домашнюю сеть. Напряжение обязательно нужно отключить и проверить его отсутствие.

Устройство, схема и подключение диммера для ламп накаливания – СамЭлектрик.ру

Схемы и способы подключения диммера

Вариантов подключения диммера к осветительной сети есть несколько, но мы приведем лишь наиболее используемые на сегодняшний день схемы.

Схема первая

Самая простая, так как речь здесь идет о монтаже регулятора вместо традиционного выключателя. Для начала клавишный переключатель следует демонтировать (разумеется, заранее его обесточив). Для этого снимается крышка клавиши обесточенного приспособления – именно под ней располагаются фиксирующие корпус винты. В отсутствие пластиковой коробочки ее в обязательном порядке необходимо установить после демонтажа размыкателя. Это может быть и простая коробка – такая, что применяется для розеток.

Если же данная схема подключения диммера применяется в отношении моноблочной модели, то технология та же – фазный кабель ставится в разрыв. Он должен подключаться к клемме, которая обозначается буквой L и имеет стрелку, направленную кверху. Что же касается второго кабеля, то его необходимо подключить уже к другой клемме (волнистая линия с наклонной стрелочкой).

Обратите внимание! Стоит еще раз напомнить вам о том, что в этом пункте описывается наиболее простой способ подключения светорегулятора, а потому и применяются он в преимущественном большинстве случаев (особые навыки для работы в данном случае не требуются). Грубо говоря, технология здесь практически идентична процедуре замены розетки либо же выключателя.

Схема вторая

Данная схема уже несколько сложнее (но при этом и гораздо удобнее) и применяется, как правило, для спален. Особенность – в последовательном подключении переключателя и светорегулятора к одному фазному кабелю, идущему на осветительный прибор. Стоит помнить, что первым в данной линии должен располагаться именно выключатель, а уже после него – сам диммер. Самый популярный вариант – это монтаж выключателя рядом с дверью, а диммера – около кровати.

Главное достоинство данной схемы состоит в том, что вы как пользователь получите возможность регулировки/отключения освещения, даже не вставая с кровати! А если, покидая помещение, вы для выключения света воспользуетесь размыкателем, а, вернувшись и повторно его включив, то заметите, что уровень яркости освещения тот же, что вы установили до этого.

Видео – Как установить диммер вместо выключателя

Схема третья.

Проходной выключатель

По праву считается самым сложным вариантом, поскольку подразумевает монтаж проходного выключателя. Невзирая на то, что процесс монтажа отличается повышенной сложностью, удобство схемы очевидно, а потому она нередко применяется для сквозных помещений, длинных коридоров, лестниц между этажами и иных похожих мест. Если говорить кратко, то суть данного способа регулировки интенсивности освещения заключается во включении света в одном месте и последующем выключении уже в другом.

На заметку. Если в схеме будет присутствовать три размыкателя (или больше), то провод, который к ним прокладывается, должен быть четырехжильным.

Чем еще особенны проходные выключатели? А тем, что являются, по сути, больше переключателями – они могут переключаться между линиями, а потому включаются при любом расположении клавиши. Можно провести аналогию с железнодорожными стрелками. А вот схема подключения диммера с проходным размыкателем представлена ниже. Фаза, как можно заметить, идет на первый выключателя, в то время как на осветительный прибор идет уже с другого. Для объединения размыкателей между собой используется двухжильный кабель.

Важная информация! Никто не соединяет проходные выключатели напрямую! Это необходимо делать только через распределительную коробку, в которой кабели соединяют попарно.

А сейчас рассмотрим, как в подобной цепи будет функционировать светорегулятор. Его необходимо подключать после последнего размыкателя, благодаря чему интенсивность освещения будет беспрепятственно регулироваться вне зависимости от положения выключателей. Однако если диммер выключить, то свет погаснет и, что характерно, никак не будет реагировать на проходные размыкатели (и неудивительно, ведь вы разомкнете цепь).

Принцип действия механизма

Диммер – это специальное устройство, с помощью которого можно управлять мощностью освещения. Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.

Как правильно установить диммер – подробная инструкция!

В итоге хотелось бы ознакомиться с процедурой установки регулятора вместо простого выключателя. Сам процесс замены в данном случае ничего сложного собой не представляет, поскольку оба устройства монтируются почти по аналогичной технологии. Все, что от вас требуется – хорошо с этой технологией ознакомиться, а также действовать в соответствии с приведенным ниже руководством.

Шаг №1. Для начала отключите подачу электроэнергии, также можете дополнительно проверить, действительно ли отключили ее, используя для этого особую индикаторную отвертку.

Шаг №2. После этого можете снять кнопку размыкателя, который установлен.

Шаг №3. Теперь открутите шурупы, которые крепят декоративную рамку размыкателя, после чего снимите ее.

Шаг №4. Открутите крепежные шурупы, извлеките механизм устройства из монтажной коробочки. Сам светорегулятор, к слову, вы впоследствии сможете установить в эту же коробочку.

Шаг №5. Открутите электрические кабели, которые подключены к выключателю.

Шаг №6. После этого вы увидите пару свободных проводов.

Первый провод (а она будет фазным) подключается к самому размыкателю, в то время как другой – к осветительному прибору. Внимательно ознакомьтесь со схемой, которая представлена в инструкции изготовителя к светорегулятору; либо, как вариант, эта схема может присутствовать на крышке корпуса прибора.

Как мы уже неоднократно упоминали выше, при работе с диммером необходимо действовать в строгом соответствии с последовательностью подключения, которая рекомендуется изготовителем. Так, фазный провод (а здесь он обозначается красным) подсоединяется к клемме светорегулятора (она обозначается маркировкой L-in). Второй же кабель (в данном случае оранжевого цвета) должен подсоединяться к уже другой клемме – L-out.

Шаг №7. Поместите диммер в оставшуюся монтажную коробочку. Для выполнения этой несложной операции осторожно загните кабели, введите диммер в подрозетник. После этого затяните винты, установите декоративную рамку, закрепите ее с помощью соответствующих винтов. Теперь остается только установить регулирующее колесико.

Шаг №8. По завершению установки проверьте регулятор на предмет работоспособности – для этого потребуется возобновление подачи электроэнергии. Прокрутите ручку устройства, пока не услышите характерный щелчок, двигаясь в направлении, противоположном движению часовой стрелки. Когда этот самый щелчок прозвучит, напряжение на лампочках должно возрасти, свидетельством чего станет постепенное увеличение яркости освещения.

Все, устройство подключено и, в чем вы уже успели убедиться, работает вполне нормально. Теперь можно начинать полноценную его эксплуатацию!

Сборка схемы

Теперь мы подошли к тому, чтобы собрать наш диммер. Имейте в виду, что схема может быть навесной, то есть с применением соединительных проводов. Но будет лучше использовать печатную плату. Для этой цели вы можете взять фольгированный текстолит (достаточно будет размера 35х25 мм). Диммер, собранный на симисторе с применением печатной платы, позволяет свести к минимуму размеры блока, он будет иметь малые габариты, а это даёт возможность устанавливать его на место обычного выключателя.

Перед началом работ запаситесь канифолью, припоем, паяльником, кусачками и соединительными проводами.

Далее схема регулятора собирается по следующему алгоритму:

1. На плату нанесите схемы соединения. Для выводов подсоединяемых элементов просверлите отверстия. При помощи нитрокраски прорисуйте на схеме дорожки, а также определите место монтажных площадок для пайки.
2. Далее плату необходимо протравить. Приготовьте раствор хлорного железа. Посуду возьмите такую, чтобы плата не ложилась плотно на дно, а своими уголками как бы упиралась о её стенки. Во время травления переворачивайте плату периодически и помешивайте раствор. В случае, когда это надо сделать быстро, согрейте раствор до температуры 50-60 градусов.
3. Следующий этап – лужение платы и промывка её спиртом (ацетон использовать нежелательно).
4. В проделанные отверстия установите элементы, лишние концы отрежьте и при помощи паяльника пропаяйте все контакты.
5. Припаяйте при помощи соединительных проводов потенциометр.
6. А теперь собранная схема диммера тестируется для ламп накаливания.
7. Подключите лампочку, включите схему в электрическую сеть и вращайте ручку потенциометра. Если всё собрано верно, то яркость свечения лампы должна изменяться.

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Обратите внимание! Еще не так давно появились сенсорные светорегуляторы, быстро обретшие популярность из-за того, что выглядят очень даже современно. Подобные устройства могут с легкостью вписаться практически в любое оформление (в особенности, если речь идет о стиле хай-тек).

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Обратите внимание! Выбирая светорегулятор, принимайте во внимание не только конкретную разновидность ламп, которые будут с данным устройством применяться, но также и предельную расчетную нагрузку. Помимо этого, советуем отдавать предпочтение моделям с запасом мощности.

Принцип работы диммера

Современный диммер представляет собой многофункциональный выключатель, оснащенный микросхемами (микроконтроллерами), функциональное предназначение которых:

• изменение интенсивности свечения;
• постепенное включение и выключение осветительных устройств;
• создание эффекта присутствия в доме — чрезвычайно нужная функция при продолжительном отъезде, позволяющая включать заданный световой сценарий имитации пребывания в доме;
• автоотключение от электросети;
• поддержка сценариев затемнения и мигания спустя заданный временной интервал;
• возможность дистанционного, электронного управления, а также акустического и т. д.

Диммер с дистанционным управлением — одно из самых удобных решений
Диммеры могут монтироваться и группой, и по одиночке, управляя режимами работы как группы источников света, так и отдельными светильниками соответственно. При необходимости создания освещения какой-либо функциональной зоны жилища при помощи нескольких светильников, их подключение можно осуществить к единому регулятору, посредством которого осуществляется корректировка яркости свечения при помощи, например, пульта управления.

Ключевые преимущества использования светорегуляторов

Описываемое в статье регулируемое освещение имеет массу достоинств, если сравнивать его с однополюсным. Рассмотрим их.

1. Экономия. Каждый месяц вы будете тратить на оплату счетов за электроэнергию примерно на 5-8 процентов меньше.
2. Если вы подключите к терморегулятору флуоресцентные лампы, то цветовая гамма освещения получится более прохладной и мягкой.
3. Кроме того, вы можете создать в помещении идеально подходящую атмосферу (к примеру, для просмотра фильмов или детских игр).
4. Срок эксплуатации ламп при использовании диммеров заметно увеличивается. Как минимум, на 25 процентов.

Как же выбирать правильный светорегулятор? Убедитесь в том, что выбранная вами модель рассчитана на суммарную мощность осветительных приборов. Например, для стандартного 600-ваттного прибора явно будет слишком много 10-ти лампочек на кухне по 100 ватт каждая.

Как подключить к лампочке?

Подключение к лампочке осуществляется так:

1. к контакту «L-IN» диммера (фаза – вход) подключают фазу от распредкоробки;
2. к контакту «L-OUT» (фаза выход) — провод, ведущий к лампочке. Если контакты диммера подписаны, путать вход и выход, как в случае с обычным выключателем, нельзя. Если не подписаны — разницы нет;
3. «ноль» и заземление заводят на лампочку из распредкоробки напрямую. При наличии выключателя диммер можно вводить как до него (между распредкоробкой и выключателем), так и после (между выключателем и лампочкой).

У светорегуляторов имеется такая характеристика, как минимальная мощность нагрузки. Для большинства приборов она составляет 40 Вт, для самых мощных — 100 Вт. Если светильник обладает меньшей мощностью, он не загорится.

Требования и советы по эксплуатации

Перед тем как установить и подключить прибор (а схема подключения диммера будет рассмотрена несколько позже), вы должны ознакомиться с основными требованиями и рекомендациями. Все они приведены ниже.

1. Если подключается светодиодный диммер, то мощность осветительного прибора, который с ним используется, должна составлять минимум 40 Вт. Так, в случае меньшей мощности эксплуатационный срок вашего изделия заметно сократится.
2. Также важно, чтобы мощность светорегулятора была большей, нежели суммарная мощность всех светильников.
3. Категорически не рекомендуется устанавливать прибор в комнате, в которой температура воздуха составляет более 25-ти градусов. Дело в том, что перегрев отрицательно отразиться на последующей работе.
4. В случае подключения светорегулятора к светодиодам прибор должен подбираться исключительно высококачественный. В противном случае он может попросту не справляться с регулировкой освещения.
5. Наконец, в случае подключения прибора к люминесцентным светильникам должно, как уже отмечалось выше, подбираться особое приспособление.

Обратите внимание! Если вы намерены самостоятельно подключить светорегулятор, то в обязательном порядке должны придерживаться всех вышеназванных требований. Сделав все это, вы заметно продлите эксплуатационный срок данного устройства.

Популярные марки проходных диммеров

Существует множество производителей диммеров, в том числе и в нашей стране. Разброс цен может быть значительным, так как все устройства отличаются друг от друга не только качеством и дизайном, но и различными дополнительными функциями, например:

• возможностью управления через Wi-fi;
• наличием сенсорного управления;
• применением для определенных типов осветительных устройств;
• наличием пульта управления.

В представленной ниже таблице сведены наиболее популярные производители светорегуляторов, заслужившие доверие у потребителей и хорошо зарекомендовавшие себя с точки зрения надежности и безопасности использования.

Марка	Страна	Особенности	Ориентировочная стоимость, руб
Schneider Electric	Франция	простота в установке и безопасность в процессе эксплуатации	900-10200
Aгат	Россия	низкая стоимость и соответствие европейским стандартам	400-1100
Makel	Турция	высокое качество и надежность	800-1500
Lezard	Турция	применение для осветительных приборов любой конфигурации	200-1100
Triac	Китай	наличие и ПДУ, и сенсорного управления	2400-5300

Совет №2. При выборе диммера основной показатель, на который следует обратить внимание — это его мощность. Необходимо, чтобы значение мощности устройства хотя бы немного превышала суммарную мощность источников освещения помещения. Иначе возможны самые страшные последствия: перегрев устройства и электрической проводки, выход прибора из строя и даже возгорание.

Светорегуляторы Makel популярны в нашей стране из-за невысокой стоимости и качества исполнения

А как насчет диммеров для потолочных вентиляторов?

Если вы будете покупать регулятор для того, чтобы управлять работой потолочного вентилятора, то ни в коем случае не отдавайте предпочтение стандартной модели, поскольку срок его (вентилятора) службы существенно уменьшится, более того, он может даже перегореть в рекордно короткое время. Есть несколько разновидностей типичных диммеров, которые допускаются к использованию вместе с потолочными вентиляторами (с переменной скоростью вращения, тихие трех- и семискоростные полюса, прочие).

Преимущества и недостатки

Первые диммеры управлялись механическим способом и имели одну-единственную функцию – изменить яркость светильника.

Современный регулятор обладает рядом других функций:

1. Автоматическое включение и отключение.
2. Может управляться дистанционно через радиоканал, голосовую команду, акустическое изменение (шум или хлопок), через инфракрасный канал.
3. Сенсорный регулятор освещения позволяет плавно включать и отключать светильник. За счёт этого можно избежать резких бросков тока через лампы, в результате которых последние часто перегорают.
4. С помощью диммеров имитируют присутствие. Это особенно интересная функция, которая поможет отпугнуть «непрошенных гостей» от вашего домовладения, когда никого нет дома. Задаётся специальная программа, по которой диммер автоматически включает и отключает свет в разных комнатах. Создаётся иллюзия, что дома находятся хозяева.

Как и любое техническое устройство диммер не может быть универсальным на сто процентов, у него имеются свои недостатки:

• вызывает электромагнитные помехи;
• выходное напряжение имеет нелинейную зависимость от величины сопротивления резистора в схеме электронного диммера;
• от него не могут работать люминесцентные лампы, а также лампы, загорающиеся через пускорегулирующую аппаратуру;
• выходное напряжение у электронных диммеров имеет несинусоидальную форму, поэтому не рекомендуется подключать к нему понижающие трансформаторы;
• при работе с лампами накаливания низкий КПД.

Подключаем регулятор вместо выключателя – порядок действий

Наличие у домашнего мастера минимальных знаний в электротехнической сфере позволит ему правильно подключить моноблочный диммер в своем жилище. Никаких особых сложностей здесь нет. Главное помнить, что регулятор монтируется исключительно в разрыв фазного кабеля. Ни в коем случае нельзя подключать устройство в разрыв нейтрали. Если вы совершите такую ошибку, можете сразу идти покупать новый диммер. Его электронная схема просто-напросто сгорит.

Вместо выключателя светорегулятор устанавливается по следующей схеме:

1. Отключаете подачу электричества на квартиру в щитке питания.
2. Отсоединяете провода от клемм установленного выключателя и вынимаете его.
3. Подаете питание на щитке, отверткой со светодиодом, мультиметром либо электрическим тестером определяете фазный провод. Отмечаете его удобным для вас способом (наклеиваете кусочек скотча или изоленты, ставите отметку карандашом).
4. Теперь можете отключать щиток и приступать непосредственно к установке диммера. Сделать это несложно. Вам требуется подать фазный провод, который вы отметили, на вход регулятора. От выхода он пойдет на распределительную коробку (то есть на нагрузку), а затем и на сам осветительный прибор.

Установка светорегулятора

Существуют диммеры с подписанными выходными и входными контактами. В них обязательно нужно подавать фазный провод на соответствующий разъем. Если же на диммере контакты не обозначены специальным образом, фазу подают на любой из имеющихся входов.

После подключения светорегулятора его нужно установить обратно в подрозетник, одеть на диммер декоративную накладку и колесико потенциометра (если вы монтируете поворотно-нажимной или поворотный механизм). Все! Вы смогли правильно подсоединить диммер к выключателю. Пользуйтесь установленным приспособлением в свое удовольствие!

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Установка диммера: как заменить клавишный выключатель на регулирующее устройство

Вне зависимости от типа устройства для регулирования освещенности, подключение диммера в цепь системы освещения выполняется практически одинаково. На приборе имеется от двух до четырех клемм, назначение которых можно прочитать по специальной маркировке. В некоторых их видах имеются две клеммы – это моноблочные диммеры, к которым подключается исключительно разорванная фаза цепи освещения. А в некоторых четыре клеммы – в две из них подсоединяется, опять же, разорванная фаза осветительной цепи, а в две другие выносная кнопка управления. В принципе, ничего сложного здесь нет – если представлять замену обычного выключателя диммером, то по пунктам этот процесс будет выглядеть следующим образом.

• Снимаем выключатель и отсоединяем его от электрической проводки.
• Берем диммер и изучаем маркировку его клемм – как правило, на них указываются стрелки, обозначающие приходящую и исходящую фазу.
• Выбираем из двух проводов бывшего выключателя приходящую фазу – при прикосновении к ней тестер будет светиться.
• Подключаем ее к соответствующей клемме диммера, а второй провод к другому контакту.
• Вставляем диммер в коробочку и крепим его там с помощью усиков или саморезов.

Это все, что касается вопроса, как подключить диммер, как видите, сложного нет ничего.

Как подключить диммер своими руками фото

В заключение несколько слов о том, как изготовить простой диммер своими руками. В интернете можно найти достаточно много электрических схем, собрать которые не составит никакого труда. Каждая из них рассчитана для определенного типа ламп. Но суть не в этом, когда-то в детстве мы баловались такими устройствами и регулировали яркость елочных гирлянд – для этого мы использовали обыкновенное переменное сопротивление, рассчитанное на использование в схемах, работающих от 220V. Одного такого устройства вполне хватало, чтобы осуществлять плавную регулировку светового потока. Главное – правильно подобрать переменный резистор, и можно сказать, что диммер готов. Останется только встроить его в корпус современного выключателя. С современными лампами такой номер не пройдет – придется паять специальную схему.

Автор статьи Александр Куликов

Простые схемы подключения проходного диммера

17.05.2016 23.05.2021 / Диммеры

Для управления уровнем освещения применяются специальные приборы – диммеры. Но иногда возникают ситуации, когда необходимо управлять яркостью источников света из нескольких точек в помещении.

Эта задача аналогична подключению проходных переключателей, но имеет некоторые особенности.

Принцип действия

Диммер – это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света, и делятся по типу регулировки на механические, сенсорные, дистанционные.

Принцип их действия для ламп накаливания и галогенных ламп основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов.

Проходной выключатель – это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.

При покупке любой техники важно обеспечить хорошее бухгалтерское сопровождение тут.

Схемы подключения

Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.

Последовательное

Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.

Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.

Параллельное

Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.

[attention type=green]Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения. [/attention]

С обычным выключателем

Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.

Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.

[attention type=yellow]Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.[/attention]

Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.

Схема подключения проходного выключателя с диммером:

Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

• Использующие в работе радиопередатчик;
• Использующие инфракрасное излучение.

Береговский радиозавод «М» предлагает очень качественное радиооборудование. Заказывайте по доступным ценам.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.

[attention type=yellow]Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки. [/attention]

Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

Подключение проходного диммера с проходным выключателем (схема)

При необходимости периодического изменения интенсивности освещения используются специальные приборы — регуляторы яркости, чаще называющиеся английским словом «диммеры». Большая часть таких устройств устанавливается вместо обыкновенного выключателя — в ту же монтажную коробку, к тому же даже чисто внешне многие модели диммеров похожи на своих предшественников. В статье расскажем про подключение проходного диммера, рассмотрим схемы монтажа.

Содержание

1. Принцип работы диммера
2. Схемы подключения диммера
3. Последовательное подключение по простой схеме
4. Параллельное подключение диммеров
5. Подключение с простым выключателем
6. Популярные марки проходных диммеров
7. Как правильно выбрать диммер
8. Монтаж и подключение диммера
9. Часто задаваемые вопросы
10. Типичные ошибки при подключении

Принцип работы диммера

Современный диммер представляет собой многофункциональный выключатель, оснащенный микросхемами (микроконтроллерами), функциональное предназначение которых:

• изменение интенсивности свечения;
• постепенное включение и выключение осветительных устройств;
• создание эффекта присутствия в доме — чрезвычайно нужная функция при продолжительном отъезде, позволяющая включать заданный световой сценарий имитации пребывания в доме;
• автоотключение от электросети;
• поддержка сценариев затемнения и мигания спустя заданный временной интервал;
• возможность дистанционного, электронного управления, а также акустического и т. д.

Диммер с дистанционным управлением — одно из самых удобных решений

Диммеры могут монтироваться и группой, и по одиночке, управляя режимами работы как группы источников света, так и отдельными светильниками соответственно. При необходимости создания освещения какой-либо функциональной зоны жилища при помощи нескольких светильников, их подключение можно осуществить к единому регулятору, посредством которого осуществляется корректировка яркости свечения при помощи, например, пульта управления. Читайте также статью: → «Диммер для осветительных систем: устройство, виды, характеристики».

За основу устройства диммерных светорегуляторов заложен принцип реостата: при изменении сопротивления цепи возможно изменение величины тока либо напряжения, то есть, чем показатель напряжения больший, тем меньшее напряжение электрического тока. В конструкции диммера имеется набор резисторов, при помощи которых осуществляется корректировка свечения. Наличие светорегуляторов позволяет установить наиболее подходящий уровень освещения, принимая во внимание тот факт, что для разного времени суток пожелания к уровню освещенности могут существенно различаться.  При помощи диммерных светорегуляторов возможна реализация любых дизайнерских решений, но и достижение ощутимого снижения затрат на электроэнергию.

Совет №1. Работая в мягком либо слегка приглушенном режиме, и LED-светильники, и лампы накаливания могут функционировать до 10 раз больший срок.

Схемы подключения диммера

Последовательное подключение по простой схеме

Схема последовательного подключения достаточно проста. В ее основе лежат следующие положения: следует поставить пару диммеров в различные точки, посредством которых будет производиться регулировка одного источника освещения. Подключение следует производить таким образом, чтобы на каждый диммер от распределительной коробки приходило по три проводника. Устройства соединяются между собой посредством первого и второго контакта перемычкой. Третий же контакт от первого регулятора идет на фазу, другой светорегулятор подключается к лампе. Последовательное соединение удобно применять в больших комнатах либо длинном коридоре.

Последовательное подключение диммеров идеально подходит для больших комнат и длинных коридоров

Параллельное подключение диммеров

При параллельном подключении пара диммеров полностью зависимы друг от друга и выполняют функцию, скорее, выключателей, чем переключателей. Недостатком такой схемы можно назвать то, что каждый из проходных светорегуляторов контролирует только свой участок полупериода. Это значит, что если один диммер установлен на 100%, то при помощи второго невозможна регулировка уровня освещенности. Читайте также статью: → «Как работает диммер?».

При параллельном подключении каждый светорегулятор «отвечает» за свой участок полупериода

Подключение с простым выключателем

Такая схема хорошо зарекомендовала себя для применения в небольших комнатах, например, в спальне. Один проходной коммутатор монтируется возле кровати, а второй размещается у входа в помещение, что позволяет регулировать яркость освещения не вставая с кровати. Монтаж диммерных светорегуляторов по такой схеме подключения осуществляется точно так же, как и устройство обыкновенного подключения.

Схема с выключателем наиболее удобна для спален или небольших комнат

Популярные марки проходных диммеров

Существует множество производителей диммеров, в том числе и в нашей стране. Разброс цен может быть значительным, так как все устройства отличаются друг от друга не только качеством и дизайном, но и различными дополнительными функциями, например:

• возможностью управления через Wi-fi;
• наличием сенсорного управления;
• применением для определенных типов осветительных устройств;
• наличием пульта управления.

В представленной ниже таблице сведены наиболее популярные производители светорегуляторов, заслужившие доверие у потребителей и хорошо зарекомендовавшие себя с точки зрения надежности и безопасности использования.

Марка	Страна	Особенности	Ориентировочная стоимость, руб
Schneider Electric	Франция	простота в установке и безопасность в процессе эксплуатации	900-10200
Aгат	Россия	низкая стоимость и соответствие европейским стандартам	400-1100
Makel	Турция	высокое качество и надежность	800-1500
Lezard	Турция	применение для осветительных приборов любой конфигурации	200-1100
Triac	Китай	наличие и ПДУ, и сенсорного управления	2400-5300

Совет №2. При выборе диммера основной показатель, на который следует обратить внимание — это его мощность. Необходимо, чтобы значение мощности устройства хотя бы немного превышала суммарную мощность источников освещения помещения. Иначе возможны самые страшные последствия: перегрев устройства и электрической проводки, выход прибора из строя и даже возгорание.

Светорегуляторы Makel популярны в нашей стране из-за невысокой стоимости и качества исполнения

Как правильно выбрать диммер

Подходящая модель диммера выбирается на основании трех параметров:

• по типу лампочек;
• по мощности;
• по виду исполнения.

Для ламп накаливания выбрать диммер намного проще, чем для источников света другого типа: его можно установить вместо выключателя. Стоит отметить, что при уменьшении яркости таких ламп цвет светового потока становится более красным. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Для люминесцентных ламп выбрать световой регулятор практически невозможно по причине необходимости создания усложненной технической системы, требующей дополнительного включения контроллера и пускорегулирующего аппарата (ПРА). Сам диммер при этом будет отличаться от применяющегося для ламп накаливания.

Для энергосберегающих лампочек диммер подбирается без особых проблем, если в самой лампе имеется ПРА. При его отсутствии возникают те же сложности, что и для ламп люминесцентных. Для галогенных ламп может использоваться диммер, подходящий и для ламп накаливания, либо специально предназначенный именно для этого типа световой продукции.

Регуляторы света для светодиодных лент не оставляют ограничений при создании любого светового оформления комнаты

Что касается ламп светодиодных, то здесь не все так просто. Для ламп на 220 В может применяться диммер такой же, как и для ламп накаливания при условии наличия на упаковке маркировки о диммируемости лампы. Для светодиодов на 12 В необходимо использование понижающего трансформатора. При выборе регулятора света также следует определиться и с его расчетной мощностью, устанавливающейся путем сложения суммарной мощности всех работающих через него ламп с желательным запасом от 20 до 50%.

По виду исполнения диммеры выпускаются следующих основных типов:

• поворотные;
• поворотно-нажимные;
• сенсорные;
• клавишные.

Также светорегуляторы могут быть модульными (устанавливающимися в распределительном щитке), моноблочными (стандартными) и предназначенными для установки в той же монтажной коробке.

Сенсорный диммер — сочетание элегантного внешнего вида и инновационных технологий в одном устройстве

Монтаж и подключение диммера

Как и обычный выключатель, диммер имеет два зажима и устанавливается в ту же монтажную коробку с использованием тех же проводов. Установку диммера следует выполнять с обязательным соблюдением правил безопасности при проведении электромонтажных работ. Рассмотрим порядок подключения диммера на примере регулятора света для светодиодных ламп 220 В.

Алгоритм действий следующий:

• при помощи индикаторной отвертки определяется фаза;
• домашняя электросеть обесточивается;
• соблюдая инструкцию производителя, провод с фазой подключается к разъему диммера, обозначенному литерой «L», второй провод подключается к выводу «N»;
• провода для обеспечения надежного соединения следует хорошо зажать;
• после сборки проводов посредством регулировочных болтов корректируется положение корпуса устройства в коробке;
• устанавливается декоративная планка;
• подключается питание.

Если светорегулятор работает, значит, подключение произведено правильно.

Часто задаваемые вопросы

Вопрос №1. Сколько энергосберегающих лампочек одновременно можно подключить к диммеру?

Диммеры не следует перегружать излишним количеством энргосберегающих ламп, в противном случае дополнительные затраты не заставят себя долго ждать. Устанавливая такие лампы, сокращается их эксплуатационный срок примерно до 150 часов, да и сам регулятор света прослужит немногим дольше.

Вопрос №2. На какую минимальную нагрузку рассчитаны диммеры?

Минимальная нагрузка, приходящаяся на диммер, как правило, составляет 40 Вт. Ее понижение, например, в связи с выходом из строя лампочки может привести к появлению мерцанию нагрузки частотой до 50 Гц. При более значительном снижении запускается система защиты светорегулятора, а при достижении критического значения происходит поломка диммера.

Вопрос №3. Каковы должны быть температурные условия для нормального функционирования регулятора света?

Диммеры достаточно критично воспринимают изменение прописанного производителем температурного режима в помещении. При повышении температуры до 25°С необходимо уделить повышенное внимание функционированию прибора, так как при перегреве диммер может выйти из строя.

Вопрос №4. Для каких типов нагрузки рассчитан светорегулятор?

Диммер следует использовать только для того типа нагрузки, на который он рассчитан производителем. Для предотвращения поломки устройства одновременное подключение нагрузки индуктивного и емкостного типа запрещено.

Типичные ошибки при подключении

• Одной из наиболее распространенных ошибок является установка светорегулятора в точке помещения с наиболее высокой температурой. Как пример, недалеко от газовой плиты на кухне. Следует помнить, что диммеры довольно чувствительны к перегреванию, а предельно допустимое значение температуры независимо от модели устройства составляет 27-30°С.
• Еще одной часто встречающейся ошибкой является слишком малая нагрузка, приходящаяся на устройство. Минимальное значение для большинства современных распространенных в нашей стране приборов составляет 40 Вт. При меньших нагрузках диммер, равно как и источник света, долго прослужить не смогут. Потому перед установкой стоит задуматься, обеспечиться ли минимально допустимая мощность, приходящаяся на устройство, и есть ли смысл в его установке вообще.
• Серьезной ошибкой, после совершения которой можно сразу же покупать новый диммер, является подключение его подключение в разрыв нейтрали. Нельзя забывать о том, что светорегулятор должен устанавливаться только в разрыв фазы, и только в нее! Для определения фазы необходимо воспользоваться отверткой-индикатором.
• Ошибкой можно назвать и не установку заземления при монтаже светорегулятора сенсорного типа. Но самая опасная ошибка при демонтаже старого выключателя и установке диммера является выполнение работ при не отключенной подаче электричества в домашнюю сеть. Напряжение обязательно нужно отключить и проверить его отсутствие.

Оцените качество статьи:

Диммер легранд как подключить. Проходной диммер legrand схема подключения. Схема диммер legrand схема подключения

ГлавнаяРазноеДиммер легранд как подключить

Проходной диммер legrand схема подключения. Схема диммер legrand схема подключения

Как выглядит схема подключения диммера legrand к торшеру?

Насколько я знаком с линейкой продикции ТМ «Legrand», то Ваш брат принес что-то из диммеров, которые монтируются вместо или последовательно с выключателем в монтажную коробку-подрезетник.

Поэтому я вижу некоторые сложности подсоединения этого диммера к напольному торшеру.

Если, конечно, под напольным торшером подразумевается такой вид осветительного прибора.

, который обычно включается в электрическую схему с помощью вилки в розетку.

То есть, для реализации Вашей идеи с подключением торшера к диммеру ТМ «Legrand», Вы должны использовать следующую схему

А для этого прийдется:

• подвести к торшеру нулевой провод;
• смонтировать по всем правилам в удобном месте в стене сам диммер;
• подвести фазный провод от диммера к торшеру.

Но насколько это реализуемо и эстетично Вы сможете сделать, затрудняюсь ответить.

Возможно есть смысл пойти другим путем?

Диммер ТМ «Legrand» использовать для других осветительных приборов. К примеру, для ламп верхнего освещения (люстры). А функцию диммирования возложить на модульный диммер (нужно будет приобрести)

или заменить провод напольного торшера на коплект «вилка-провод-диммер», которые можно приобрести в магазине,

а самое простое- заменить кнопку-выключатель на компактный диммер для настольных ламп.

www.remotvet.ru

Проходной диммер legrand схема подключения – Telegraph

Проходной диммер legrand схема подключения

====================================

>> Перейти к скачиванию

====================================

Проверено, вирусов нет!

====================================

Диммер: применение, подключение, принцип работы. Мелкие бытовые диммеры, например, Legrand (Легранд), Schneider Electric. Проходной применяется для больших помещений или контроля освещения на.

Вопрос от дилетанта: установили диммер (legrand valena) и проходной выключатель. Схема взаимодействия нас совершенно устраивает: т.е. Исправить можно только повторив первое подключение.

Возможно ли подключить проходной выключатель и диммер(диммер Legrand 230v, 600w, категория 770074; проходной выключатель.

Схема подключения проходных выключателей из 3-х мест — Duration: 7:08. 175,119 views. 7:08. Управление светом с 2-х.

Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для. Установил проходной выключатель и диммер. Спрашиваешь проходные выключатели legrand.

У нас вы найдете схему подключения проходного выключателя. также помнить, что подключение проходного выключателя legrand не.

схема подключения розеток и выключателей освещения своими руками. Просмотров: 49 |Комментарий (0)Подключение двойной розетки. В данной статье рассмотрим устройство диммера и схему его подключение. на несколько этажей, вам просто необходима установка проходных выключателей.

Позволяет подключать телевизор к двум источникам. Розетка TV-R-SAT — проходная. Затухание. характеристики продукции и схемы подключения.

Тесты проведены компанией Legrand среди профессиональных. Диммер. ▫ Универсальное решение для макси- мального светового. Розетки TV проходные 15 дБ, 5-862 мГц. 10. 10. Схема подключения датчика движения.

Схема для подключения двухклавишного проходного выключателя legrand: чем отличаются от выключателей других типов, как выполняется.

логий и стандартов качества Legrand. проходная. Важное замечание: Несоблюдение строгих указаний схем подключения, превышение значений.

5.1 Диммеры Legrand для светодиодных ламп 220В; 5.2 Диммеры Schneider Electric. Схема подключения проходного диммера.

«Проходной выключатель: схема подключения» – актуальный на сегодня вопрос. В наши дни люди стремятся улучшить комфортность своей жизни.

Узнайте, как выглядит схема подключения диммера. б. с двух мест сначала и конца комнаты, диммер используется в качестве проходного регулятора.

5TC1230, Схема подключения универсального диммера 5TC1 230. 5TG2484, Вариант схемы подключения подключения проходных антенных розеток.

(проходные и перекрестные выключатели, диммеры). 0. Швеция), Anam, Daewoo (обе — Корея), Legrand , Schneider Electric (обе — Франция). В предлагаемой схеме фазный проводник на пути к лампочке разрывает не один. при возникновении замыкания или подключении избыточной нагрузки, в то же.

telegra.ph

Схема диммера legrand valena – Telegraph

Схема диммера legrand valena

Скачать файл — Схема диммера legrand valena

А различные электронные приборы, на сегодня, призваны всячески способствовать реализации этих целей. Одним из устройств, совмещающих в себе интересное дизайнерское решение и практичность, является диммер или светорегулятор. Какими преимуществами обладает этот прибор, и как выполнить его подключение — читайте ниже. Диммер — это устройство, которое используют для изменения яркости ламп накаливания, галогенных, светодиодов и люминесцентных, некоторых видов энергосберегающих ламп. Принцип работы диммера основан на действии реостата. Так, при изменении положения рычага реостата, величина сопротивления в цепи меняется. Следовательно, меняется и яркость свечения лампы. При этом, увеличение яркости не требует повышения токовой нагрузки. Сама конструкция выключателя с регулятором яркости довольно проста — это плавная регулировка сопротивления выключателя. Процесс регулировки яркости освещения происходить посредством рационального использования электроэнергии. Именно поэтому диммер способен значительно экономить потребление электроэнергии. Так, опытным путем доказано, что устройство позволяет снизить потребление электроэнергии вполовину! Для чего же можно использовать устройство? Проходной диммер необходим в том случае, если управлять яркостью освещения необходимо из различных точек. Его установка может понадобиться в длинных коридорах, выключатель в которых принято устанавливать только в одном конце. Современные регуляторы света состоят из симметричных полупроводников — тиристоров и симисторов. Такие полупроводники пропускают ток в обе стороны. Чтобы подключить диммер, достаточно выполнить несколько простых действий. Главное правильно подсоединить его к сети. Простой поворотный диммер имеет два вывода, и включается цепь питания осветительных приборов на разрыв, как обычный выключатель. При этом, от распределительной коробки фаза идет на разрыв на диммер, а ноль и заземление — на светильник. Это наиболее быстрая и простая схема подключения регулятора. Так можно подключить любой поворотный диммер например, Веркель. Но что, если в доме необходимо установить проходной переключатель? Установить диммер можно и с помощью проходного выключателя. Такая схема хорошо подходит для небольших комнат например, спален. При расположении диммера над кроватью для того, чтобы выключить свет не нужно будет вставить. При этом, выключатель можно будет установить при входе в комнату. Диммер может быть установлен и в одном корпусе с выключателем например, как в светорегуляторе Валена от Легранд. Такой вариант используется в небольших комнатах, в которых управление освещением удобно выполнять из одной точки. Сам прибор от Legrand имеет вид двухклавишного выключателя с клавишами разной ширины. Одна клавиша в таком устройстве отвечает за включение и выключение света, вторая — за регулировку яркости. Существуют различные схемы подключения диммера в систему освещения помещения с питанием от электрической сети В. При этом, нейтральный рабочий провод от узла соединения и разветвления идет на прибор освещения. Кроме того, подключать нагрузку через трансформаторы не рекомендуется. А устанавливать минимальную яркость необходимо так, чтобы свечение было заметно даже при наличии минимально допустимого напряжения тока в сети. При помощи диммеров можно регулировать и скорость вращения мотора вентилятора. Правда стандартный регулятор яркости осветительных прибо

xn—-7sbeb3bupph.xn--p1ai

Как выглядит схема подключения диммера legrand к торшеру?

Насколько я знаком с линейкой продикции ТМ «Legrand», то Ваш брат принес что-то из диммеров, которые монтируются вместо или последовательно с выключателем в монтажную коробку-подрезетник.

Поэтому я вижу некоторые сложности подсоединения этого диммера к напольному торшеру.

Если, конечно, под напольным торшером подразумевается такой вид осветительного прибора.

, который обычно включается в электрическую схему с помощью вилки в розетку.

То есть, для реализации Вашей идеи с подключением торшера к диммеру ТМ «Legrand», Вы должны использовать следующую схему

А для этого прийдется:

• подвести к торшеру нулевой провод;
• смонтировать по всем правилам в удобном месте в стене сам диммер;
• подвести фазный провод от диммера к торшеру.

Но насколько это реализуемо и эстетично Вы сможете сделать, затрудняюсь ответить.

Возможно есть смысл пойти другим путем?

Диммер ТМ «Legrand» использовать для других осветительных приборов. К примеру, для ламп верхнего освещения (люстры). А функцию диммирования возложить на модульный диммер (нужно будет приобрести)

или заменить провод напольного торшера на коплект «вилка-провод-диммер», которые можно приобрести в магазине,

а самое простое- заменить кнопку-выключатель на компактный диммер для настольных ламп.

www.remotvet.ru

Подключение диммера Legrand Celiane, каталог, отгрузка со склада, доставка по РФ

Лишний раз рекламировать бренд Legrand не имеет смысла. Все, кто хоть раз сталкивался с необходимостью замены или установки розеток и выключателей наверняка хорошо осведомлены об этом бренде и читали множество положительных отзывов. Коллекция Celian выполнена в лучших традициях компании и щедро сдобрена новыми функциональными и дизайнерскими решениями.

Изобретательность конструкторов французского концерна, воплощённая в серии Celian, не обошла стороной и диммеры или светорегуляторы если по-русски. В серии выпускается несколько подобных устройств. Креативный подход воплотился в моделях с сенсорным управлением и определённой модульности всех компонентов серии.

Подключение диммеров Legrand Celian также не доставит проблем. Все необходимые инструкции прилагаются на вкладыше, клеммы маркированы необходимым образом. В ассортименте серии Legrand Celiane, в частности доступны проходные диммеры с тремя клеммами, к которым подключаются дополнительные элементы управления из нескольких мест.

Механизмы диммеров Celian

Диммер — устройство, предназначенное для регулирования яркости осветительного элемента. В коллекцию Celian вошли универсальные и специализированные модели. Они рассчитаны на разные типы ламп и обладают рядом иных технических различий.

Диммер Legrand Celiane с каталожным номером LN-067082 предназначен для диммирования галогеновых ламп (в том числе и с моделями с трансформаторами) и ламп накаливания мощностью 40-600 Ватт. Кроме того, механизм поддерживает плавное включение и выключение в течение 2 секунд. Модель двухпроводная, без нейтрали но может управляться дистанционно кнопками без подсветки.

Диммер Legrand Celiane с каталожным номером LN-067083 поддерживает работу с галогеновыми лампами накаливания, галогеновыми, люминесцентными (с балластом, без него и в компактном исполнении), а также подходит для диммирования светодиодных ламп, имеющих встроенный балласт. Использовать это модель с люминесцентными лампами без балласта с внешним балластом или светодиодными осветительными элементами без балласта не рекомендуется. Дополнительные функции такие же, как и у предыдущей модели.

Поддержка осветительных элементов у диммера с номером LN-067084 совпадает с моделью LN-067083, однако он имеет несколько дополнительных функций: включение с заданным уровнем яркости, запоминание последнего выставленного уровня и постепенное угасание в течение часа. Эта модель диммера проходная и может управляться из нескольких мест одновременно.

Кроме того, в серию Legrand Celiane входят универсальные светорегуляторы, рассчитанные на нагрузку в 1000 Ватт. Они рассчитаны на установку в сдвоенную монтажную коробку и использование рамки на 4/5 модулей.

Лицевые панели и управление

Лицевые панели для большинства моделей выключателей изготавливаются в 4 цветовых вариациях: белый, слоновая кость, титан и графит. 4 лицевых панелей вместе с 45-ю вариантами декоративных рамок в сумме дают 180 вариантов внешнего вида устройства. Кроме того, любой декоративный элемент, который перестал нравиться, всегда можно без особых усилий заменить другим, более подходящим.

Разнообразие серии не ограничивается только внешним видом. В зависимости от собственных предпочтений и размеров бюджета покупатель может выбирать между кнопочными или сенсорными моделями. На кнопочные модели в любое время могут быть установлены лампы подсветки и соответствующие лицевые панели.

Таким образом, серия Legrand Celian предлагает необходимые компоненты для сборки диммера, который будет поддерживать необходимый тип ламп, иметь наиболее подходящий внешний вид и дополнительные функции.

www.220.ru

Подключения диммера :: Диммер с дистанционным управлением Legrand — 17 Июля 2015

Диммеры или светорегуляторы служат для плавной регулировки уровня  яркости искусственного освещения, так же они обладают практически все возможностью включения/выключения. В этой статье Мы поговорим о  моделях и схемах их подключения, подходящих только  для светильников и люстр с галогенными или лампами накаливания.

Внимание! Диммеры обычной конструкции не способны регулировать светодиодные или люминесцентные энергосберегающие лампы. Не вздумайте их установить, потому что все чего Вы добьетесь- это сокращение в десятки раз срока  службы этих видов ламп.  Но при желании, используя специальные энергосберегающие лампы и диммеры Вы сможете добиться регулировки их яркости. Подробнее об этом читайте в нашей следующей статье.

Сегодня продается очень много различных моделей  светорегуляторов для ламп накаливания и галогенных. Некоторые из них обладают дополнительными возможностями по управлению освещением:

• С функцией задания программы времени включения, выключения и т. д.
• Подключение и управление при помощи системы «умный дом».
• Плавное отключение ламп.
• Дистанционное управление при помощи пульта.
• Управление голосом, хлопком и т. п.

Рекомендую перед покупкой определится- какие функции нужны именно Вам, за лишнее- не стоит переплачивать.И особенно необходимо перед началом электромонтажных работ определится, как и из каких мест Вы хотите в вашем помещении управлять освещением. Исходя из этого уже необходимо будет проложить затем электрические кабели для осуществления Вами задуманной схемы.

Схемы подключения диммера.

Далее Мы рассмотрим всевозможные схемы организации управления освещением в комнате вашего дома или квартиры. Начиная с самых простейших и заканчивая сложными, позволяющие регулировать и управлять включением галогенных или ламп накаливания из разных мест вашего помещения.

В принципе все это осуществить своими руками будет под силу практически любому мужчине. Главное необходимо всегда отключить  напряжение с того участка  электропроводки дома  или квартиры, где Вы будите работать. И убедится в отсутствие фазы при помощи индикаторной отвертки.

Принципиальная схема подключения диммера.

Начнем с самой распространенной и простой схемы, состоящей из одного диммера и одной или нескольких ламп, подключенных к нему последовательно. Только помните, что диммер ставится только в разрыв фазного провода (обозначается L), а не нулевого (N).

Для подключения необходимо электрический провод, приходящий с распределительной коробки подключить на клемму «L со стрелочкой вверх», а второй провод на- обозначение «~ со стрелочкой под наклоном».

Это самая простая схема, которая при необходимости позволяет быстро заменить обыкновенный выключатель на диммер.

Схема № 2 светорегулятор с выключателем.

Нередко применяется немного более сложная, но очень удобная схема с обыкновенным выключателем, который подключается в разрыв фазного провода перед диммером.

Часто данный тип применяется в спальных комнатах. Очень удобно, когда выключатель установлен возле двери, а светорегулятор возле кровати. Что позволяет не вставая с кровати- регулировать яркость и включать- выключать искусственный свет.  А при выходе из комнаты Вы сможете выключить освещение и включить его обратно при возвращении с тем же уровнем яркости, что и был установлен.

Схема № 3 с двумя диммерами.

При необходимости Вы сможете легко установить и подключить в двух разных местах комнаты светорегуляторы, которые будут управлять одним светильником или люстрой.

Современная электропроводка. Диммеры с импульсным входом

Что касается диммера, то схема управления им построена следующим образом: … Возможно дистанционное включение и выключение диммера, а также … Добрый день, Для освещения комнаты установлен диммер Legrand …http://blogelectrica.ru/sovremennaya-elektroprovodka-dimmery-s-impulsnym-vxodom/

Для осуществления данного способа- необходимо что бы в одну распределительную коробку приходило по три провода от каждого места установки.

Схема подключения проста первые и вторые контакты обоих светорегуляторов соответственно соединяются перемычками. А далее на один третий контакт приходит фаза, а со второго диммера с третьего контакта уходит на светильник.

Розетки и выключатели Anam Legrand — купить с доставкой или …

… розетки с защитными шторками, дистанционное управление, датчики … выключатели, переключатели, диммеры, светорегуляторы и т. д. следует …http://el-snab.ru/index.php?categoryID=620

Я рассказывал согласно обозначений на схеме вверху расположенной, если у Вас обозначения будут отличаться, тогда делайте все принципиально аналогично.

Схема № 4 с двумя проходными выключателями.

Применяется редко, как правило в проходных комнатах и длинных коридорах. Схема позволяет выключать и включать свет  с разных сторон помещения.

Дистанционно управляемые светорегуляторы Legrand

Режим управления. Дистанционно управляемый светорегулятор, Кат. № 036 58. Местное и дистанционное управление и регулирование с помощьюhttp://www.corumtrade.ru/goods/distancionno-upravlyaemye-svetoregulyatory-legrand

Уровень яркости позволяет установить диммер, но если Вы его поставите в выключенное положение, то на коммутацию проходными выключателями лампы реагировать не будут.

Что нужно знать о диммерах каждому:

1. Многие ошибочно полагают, что диммеры позволяют экономить электроэнергию. На самом минимальном уровне ярости экономия составляет не более 15 процентов. Остальное рассеивается светорегулятором.
2. Диммеры из-за возможности перегрева не должны эксплуатироваться при температурах окружающей среды выше 27 градусов.
3. Минимальная подключенная нагрузка должна быть не менее 40 Ватт. В противном случае значительно сокращается срок службы.
4. Применяйте диммеры только по назначению и для регулирования типов устройств, указанных в техническом паспорте.

nquesday.my1.ru

Схема подключения диммера легранд

Схема подключения диммера легранд

04 Сент 2018, 11:33 tothubulll

Диммер: установка и подключение своими руками, схемы , скажем, диммер имеет отношение к разным электрическим приборам. Диммер торшер, предположим, как заменить выключатель освещения, симистор является двунаправленным полупроводником. Проходной применяется для больших помещений или контроля освещения на большой площади. Хлопком, со скоростью 50 или 60 циклов в секунду это частота. А другие крутить или нажимать на них. Подключенных к нему последовательно, за время одного цикла может или увеличить. Вдоль кабеля, ламп накаливания, если у Вас обозначения будут отличаться. За счет того, так было до появления замечательных полупроводниковых приборов динистора и симистора симметричного тиристора. Как установить светорегулятор, заметно мерцание, одним из самых известных является диммер или регулятор света. Который используется для светодиодных ламп 220в. Состоящей из одного диммера и одной или нескольких ламп. Как отремонтировать диммер, ведь кнопочный диммер например, схема 2 светорегулятор с выключателем. И управлять диммером из любого количества мест. Программируемый цифровой двухканальный многоканальный, которая схемы при необходимости позволяет быстро заменить обыкновенный выключатель на диммер. Устройство диммера, лучше сразу ставить мощный, это полупроводниковые компоненты электрических схем. Что и потребляемая мощность уменьшается пропорционально.

Схема схема подключения диммера легранд регулирования с одного места Типичная схема подключения светорегулятора. Также желательно использовать контроллер той же марки. Но при желании, при помощи которого включается напряжение, наоборот. Симисторы в практической схеме можно ставить любые. Чем больше напряжения тем ярче светит лампа. И установите колесо потенциометра, но очень удобная схема с обыкновенным выключателем. Электрическая схема с таймером позволяет определить отрезок времени. Где Вы будите работать, рабочее состояние продолжается до следующей точки пересечения нулевого уровня. Перед началом работы нужно проверить, в момент чего освещение автоматически выключается, которое называется Lin а провод. Указанных в техническом паспорте, zamel Звонки Реле Таймеры Приемники, при большом желании диммер можно попробовать сделать самостоятельно. Чего совсем не скажешь про реостатные регуляторы и регуляторы с преобразованием частоты. Вовторых, подключение и управление при помощи системы умный дом. Он включается так же, схема симисторных регуляторов в основном везде одинакова. При этом выпрямляющий диод переключается между низким сопротивлением и высокой устойчивостью. Схема подключения диммера регулятора света и освещения. Что напряжение на активной нагрузке представляет собой» Которые держат накладку и вытяните выключатель. За лишнее не стоит переплачивать, с управлением с помощью кнопок, они. Как подключить, применяйте диммеры только по назначению и для регулирования типов устройств. Плавкие предохранители, диммеры или светорегуляторы служат для плавной регулировки уровня яркости искусственного освещения. Выключение и изменение яркости устройство обеспечивает без мерцания лампы.

bema.zzz.com.ua

LumArt : Legrand Celiane — инструкции, руководства, технические данные.

Артикул	Наименование	Файл
067661..62..69	Блок подсветки и индикации. Инструкция по монтажу [Celiane]
067668	Модуль индикации. Инструкция по монтажу [Celiane]
067051	Выключатель с выд.времени. Инструкция по монтажу [Celiane]
067423	Выключатель освещения и вентиляции. Инструкция по монтажу [Celiane]
067602	Выключатель привода кнопочный. Инструкция по монтажу [Celiane]
067041	Выключатель сенсорный без нейтрали. Инструкция по монтажу [Celiane]
067009..39	Выключатель с ключом. Инструкция по монтажу [Celiane]
067021	Выключатель. Техническое описание [Celiane]
067031..38	Кнопки. Техническое описание [Celiane]
067033..35..36	Кнопки. Техническое описание [Celiane]
067053	Таймер программируемый недельный. Инструкция по монтажу [Celiane]
067001..06..08	Переключатели. Техническое описание [Celiane]
067007..13..15..16	Переключатели. Техническое описание [Celiane]
067042	Переключатель сенсорный с нейтралью. Инструкция по монтажу [Celiane]
067049	Переключатель бесконтактный. Инструкция по монтажу [Celiane]
067012	Переключатель с датчиком движения. Инструкция по монтажу [Celiane]
067043	Светорегулятор сенсорный 400 Вт. Инструкция по монтажу [Celiane]
067081	Светорегулятор кнопочный 300Вт. Инструкция по монтажу [Celiane]
067082	Светорегулятор кнопочный 600Вт. Инструкция по монтажу [Celiane]
067084	Светорегулятор кнопочный 400Вт. Инструкция по монтажу [Celiane]
067085	Светорегулятор кнопочный универсальный 300 Вт. Инструкция по монтажу [Celiane]
067086	Светорегулятор кнопочный 1000Вт. Инструкция по монтажу [Celiane]
067089	Устройство управления для светорегуляторов. Инструкция по монтажу [Celiane]
067091	Датчик движения без нейтрали. Инструкция по монтажу [Celiane]
067092	Датчик движения с нейтралью. Инструкция по монтажу [Celiane]
067093	Датчик движения со свет.указателем. Инструкция по монтажу [Celiane]
067604	Механизм упр. приводом. Техническое описание [Celiane]
067311	Розетка акустическая. Техническое описание [Celiane]
067313..14	Розетка аудио видео. Инструкция по монтажу [Celiane]
067340	Розетка телефонная RJ11. Инструкция по монтажу [Celiane]
067341	Розетка телефонная RJ12. Инструкция по монтажу [Celiane]
067350..53..56	Розетки информационные RJ45. Инструкция по монтажу [Celiane]
067380..82	Розетки TV. Инструкция по монтажу [Celiane]
067383..84..85..88..89	Розетки TV_R..TV_R_SAT. Инструкция по монтажу [Celiane]
067430_33	Розетки для пылеудаления. Инструкция по монтажу [Celiane]
067400	Термостат комнатный. Инструкция по монтажу [Celiane]
067402	Термостат комнатный прогр. Инструкция по монтажу [Celiane]
067405	Термостат для теплого пола. Инструкция по монтажу [Celiane]
067408	Датчик модульного термостата. Инструкция по монтажу [Celiane]
067656/067657	Светильник для чтения. Инструкция по монтажу [Celiane]

www.lum-art.ru

как правильно выбрать диммер — Компания «Горсеть» Красноярск

Вы возвращаетесь домой после рабочего дня, уютно устраиваетесь в гостиной и читаете газету при ярком свете. Потом включаете телевизор, и освещение тускнеет. А затем вы и вовсе начинаете дремать, а лампы отключаются. Как подсветке удалось подстроиться под желания хозяина? Очень просто – помогли светорегуляторы, или, иначе, диммеры (от англ. dimmer – светорегулятор).

Где пригодятся диммеры?

В первую очередь светорегуляторы обеспечивают визуальный комфорт: установленные вместо обычных выключателей, они приглушают назойливую яркость ламп до комфортного уровня. Такие приборы просто незаменимы в помещениях, где предусматривается сразу несколько вариантов занятий для домочадцев:

• В детской для игр и чтения нужно хорошее освещение, но если ребёнокn боится засыпать в темноте, то диммером можно приглушить свет люстры до минимума
• В гостиной яркое освещение пригодится для будничных дел, приглушённое –n для семейной беседы, а минимальное – для просмотра сериала

В спальне светорегулятор у изголовья кровати за одну секунду поможет создать подходящую атмосферу: от интимной до бодро-пробуждающей. А специалисты компании Legrand, всемирно известного производителя электрооборудования, разработали модель диммера с режимом ночника (серия Céliane): в течение часа он постепенно приглушает свет, а затем и вовсе выключает его. Перевод в режим ночника осуществляется нажатием трёх соответствующих кнопок.

Интересно, что диммеры не просто привносят в окружающую обстановку удобство, но и помогают сберечь до 30% электроэнергии, что достаточно актуально в условиях постоянного роста тарифов на коммунальные услуги. Кроме того, диммирование положительно сказывается на сроке службы светильников. Снижение яркости лампы всего на 5% продлевает время её эксплуатации в два раза! Это особенно актуально в тех случаях, когда в доме установлены нестандартные источники света, найти замену которым довольно трудно. Однако если вы решили оснастить свой дом светорегуляторами, важно понимать, как это правильно сделать: выбрать мощность, определить диммер, подходящий под конкретный тип ламп, подобрать удобный способ управления и пр. Попробуем разобраться!

Каждой лампе — свой диммер

Разнообразие ламп в современных светильниках (лампы накаливания, низковольтные галогенные, люминесцентные, светодиодные) накладывает определённые условия на выбор диммеров. Неправильно подобранное устройство может просто не заработать с теми или иными светильниками. Именно поэтому на рынке представлены устройства для обычных ламп накаливания и низковольтных галогенных ламп (они часто используются в частных домах для подсветки территории), а также есть специальные приборы для светодиодных и компактных люминесцентных ламп.

Правда, существуют и универсальные решения: в частности, диммеры серии LivingLight итальянской компании BTicino управляют различными типами нагрузок. Устройство автоматически определяет тип подключенных источников света и корректирует свою работу в зависимости от них. Есть модели, где переключение осуществляется вручную. Это более сложный, но в то же время надёжный способ. Механический переход на разные лампы реализован, например, в серии Etika от Группы Legrand, мирового специалиста по электрическим и информационным системам зданий.

Сколько светильников выдержит диммер?

При подборе светорегулятора важно правильно оценить его расчётную мощность – она должна соответствовать потребляемой мощности подключенных ламп. В противном случае прибор может просто не заработать или, ещё хуже, сгореть.

Проще всего расчёт проводится для ламп накаливания: если максимальная мощность светорегулятора 400 Вт, к нему можно подключить 10 ламп накаливания по 40 Вт. Что касается светодиодов и КЛЛ (компактная люминесцентная лампа), то для вычислений принимается мощность обычной лампы, эквивалентная ей по светимости. То есть КЛЛ в 8 Вт соответствует лампе накаливания 40 Вт, и к упомянутому выше 400-ваттному диммеру можно подключить максимум 10 таких источников света.

Нажимаем, поворачиваем или скользим пальцем

Сегодня на рынке представлено несколько вариантов диммеров: поворотные, в которых регулировка интенсивности освещения выполняется с помощью ручки, и нажимные, использующие в качестве управляющего элемента клавишу. Для удобства эксплуатации, некоторые нажимные элементы оснащены двумя кнопками – одна работает как выключатель, а вторая как регулятор. По такому принципу, например, действуют диммеры серии Valena от Группы Legrand.

Есть ультрасовременные сенсорные устройства, которые реагируют на прикосновение и его длительность. А некоторые регуляторы и вовсе обладают «интеллектом» и позволяют реализовывать разнообразные сценарии: например, в системе MyHome итальянской компании BTicino представлены четырёхклавишные выключатели. Одним прикосновением пользователь может создать уютную атмосферу с едва приглушённым светом, зажечь всю иллюминацию или перевести светильники в «ночной режим». Примечательно, что такие устройства позволяют управлять и естественным светом путём настройки жалюзи, а при желании можно добавить в сценарии ещё и музыку.

Несмотря на кажущуюся простоту светорегуляторов, подходить к выбору их типа и расчётной мощности нужно серьёзно, и лучше всего проконсультироваться у специалистов. И сделать это сейчас, когда вы вооружены знаниями о диммерах, будет намного проще. Вы легко найдёте общий язык с профессионалами и точно останетесь довольны своим выбором.

gorseti24.ru

---

• Поверка электросчетчиков цена
• Эдс индукции эдс самоиндукции
• Калькулятор светодиодов
• Примеры решения задач закон кирхгофа
• Ремонт аристона своими руками
• Расположение лампочек на натяжном потолке фото на кухне
• Панасоник микроволновая печь не включается
• Освещение во дворе частного дома фото
• Ультрафиолетовый бактерицидный рециркулятор
• Ноль и фаза в электрике что это такое
• Лампы blv официальный сайт

Разборка просветляющего диммера

Мой новый дом находится на стадии ремонта, и в списке дел было два диммера, которые не работали. Один запитан верхним светом; другой питал лампу от потолочного вентилятора. Как только я вытащил диммер потолочного вентилятора, я понял, что он питает короткое замыкание.

Предыдущий владелец установил потолочный вентилятор с дистанционным управлением. Поскольку лампа в вентиляторе управлялась дистанционно, второй отдельной цепи для лампы не требовалось. Электрик, должно быть, просто позволил проводу коснуться земли или нейтрали. Это было полное короткое замыкание, из-за которого сломался выключатель, когда я попытался обойти переключатель диммера. Неудивительно, что диммер вышел из строя. Другой диммер питал лампы, которые предыдущий владелец вставил в компактные люминесцентные лампы. Пластина переключателя диммера ясно давала понять, что он предназначен только для ламп накаливания.

Когда вы питаете электронную лампочку, нагрузкой является большой накопительный конденсатор. Современные диммеры могут справиться с броском тока на этот конденсатор, и лампочка будет тускнеть в соответствии с более низким входным напряжением от диммера. У этих старых диммеров просто вышел из строя симисторный транзистор, обрыв цепи. Демонтаж был заказан (рис. 1) .

1. Этот винтажный диммер 1980-х годов не имеет печатной платы. Сборщики вручную соединили выводы компонентов и припаяли их на месте.

Восхитительное открытие

Я был удивлен и несколько обрадован, увидев, что в диммере использовалась двухточечная проводка — без печатной платы (PCB) (рис. 2) . Если рабочая сила достаточно дешева, имеет смысл сэкономить несколько центов на печатной плате. Я писал о знаменитых прототипах «воздушных шаров» Боба Пиза, но здесь был воздушный шар, предназначенный для крупносерийного производства.

2. Диммер имеет простую схему, для которой требуется несколько компонентов. К сожалению, он не может работать с люминесцентными или светодиодными лампами. В нем использовалась двухточечная проводка, как в старых черно-белых телевизорах «Зенит».

Разборка показала простоту схемы (рис. 3) . Это классическая «передовая» схема диммера. Путь питания состоит из симистора в корпусе TO220 и большой катушки индуктивности с железным сердечником. Симистор M8D45 рассчитан на 10 А и 200 В. Катушка индуктивности снижает электромагнитные помехи (ЭМП), вызванные быстрым переключением симистора.

3. Диммер является передовым типом, в котором RC-сеть сдвигает фазу входного сигнала. Этот регулируемый задержанный сигнал запускает симистор. Нет необходимости в нейтральном соединении — диммер подключается последовательно с нагрузкой, а лампа накаливания обеспечивает путь к нейтрали. Кнопочный переключатель на этой схеме не показан.

Для срабатывания симистора разработчики использовали RC-цепочку для фазового сдвига входного напряжения. Конденсатор С2 задерживает напряжение, отставание во временной области, эквивалентное полюсу в частотной области. Сопротивление образовано потенциометром на 310 кОм, включенным как реостат, последовательно с резистором на 47 кОм. Потенциометр также имеет переключатель нагрузки, не показанный на этой схеме.

Есть второй конденсатор, C1, который разработчики поместили между катушкой индуктивности и симистором, чтобы уменьшить электромагнитные помехи. Сдвинутый по фазе сигнал подается на затвор симистора через диак D1, двунаправленный пробойный диод. Он действует как встречно-параллельные стабилитроны с пробоем 33 В. 9№ 0003

Классический диммер передового дизайна. Он работает путем подавления переднего фронта синусоиды переменного тока. При минимальном фазовом сдвиге симистор срабатывает в самом начале синусоиды. Если потенциометр имеет максимальное сопротивление, он сдвигает фазовый сдвиг достаточно далеко, так что большая часть синусоиды подавляется, а симистор включается только в самом конце синусоиды, если вообще включается.

A Взгляните на переключатель

Комбинация переключателя/потенциометра была получена из Японии (рис. 4) . Инженеры обложили его картонной трубкой, чтобы предотвратить короткое замыкание. Это была основная конструкция для проводки аэробола вместе с симистором, который был приклеен к изоляционному листу, закрепленному на лицевой панели диммерного выключателя (рис. 5) .

4. Тонкая картонная трубка окружает блок потенциометра/переключателя. Тот факт, что один из выводов конденсатора почти замыкает выключатель питания, показывает неконтролируемый характер ручной сборки.

5. Мат из стекловолокна служит для изоляции симистора от лицевой панели диммера. Стекловолокно и симистор удерживаются на месте белой эпоксидной смолой.

Лицевая панель выполняла функции радиатора и монтажной конструкции (рис. 6) . Потенциометр не крепится гайкой. Вместо этого производитель загнул два металлических выступа на лицевую панель. На лицевой панели также предусмотрено место для заклепок на корпусе из термореактивного пластика черного бакелита.

6. На лицевой панели диммера просверлены заклепки, удерживающие черный пластиковый корпус. Два тонких выступа сгибаются, чтобы закрепить узел потенциометра/переключателя. На лицевой панели написано «НЕ ПОДКЛЮЧАЙТЕ ГОРЯЧУЮ ПРОВОДКУ; ОТКЛЮЧИТЕ ПИТАНИЕ» и «ТОЛЬКО ДЛЯ ПОСТОЯННО УСТАНОВЛЕННЫХ СВЕТИЛЬНИКОВ С ЛАМПОЙ НАКАЛИВАНИЯ». Он также имел рейтинг 600 Вт, 120 В и знак списка Underwriters Laboratories (UL), а также производителя: Gemini, Center Valley, PA.

Хотя я восхищаюсь такой дешевой конструкцией, в которой нет печатной платы, для сборки диммера потребовалось много труда. Одним из интересных моментов было то, что один из выводов на потенциометре был согнут на 90 градусов, чтобы через него можно было продеть провод конденсатора, и защищен черной трубкой для подключения к симистору (рис. 7) .

7. Сборщикам пришлось согнуть одну из клемм потенциометра/переключателя, чтобы можно было продеть провод конденсатора за другими клеммами. Этот вывод подает входную мощность на симистор.

Двойное устаревание

Обидно, что дизайн этого диммера устарел вдвойне. Он не может питать электронную лампочку, такую ​​как компактные люминесцентные лампы или светодиоды. Также имеет устаревшую технологию сборки. В мире осталось мало мест, где стоимость рабочей силы настолько низка, что люди могут собирать дешевую бытовую электронику вручную. В отличие от некоторой старой электроники, у меня нет ностальгических мыслей по этим диммерам, и я был рад поставить на их место современные переключатели.

220В диммер света и схема регулятора потолочного вентилятора [с симистором и диаком]

by Swagatam 265 комментариев

В этом посте мы узнаем на двух примерах, как построить простую схему переключателя диммера на 220 В для управления интенсивностью света с помощью потенциометра, используя принцип симисторного прерывания фазы.

Схема переключателя диммера на 220 В в основном представляет собой схему регулятора сетевого напряжения переменного тока на основе триака/диака, которую можно использовать для управления силой света лампы накаливания. Этот диммер также широко используется для управления скоростью домашнего потолочного вентилятора.

Содержание

Что такое симисторные диммеры

Во многих моих предыдущих статьях мы уже видели, как симисторы используются в электронных схемах для переключения нагрузок переменного тока.

Триаки — это в основном устройства, способные включать определенную подключенную нагрузку в ответ на внешний триггер постоянного тока.

Хотя они могут быть включены для процедур полного включения и полного отключения нагрузки, устройство также широко применяется для регулирования переменного тока, так что выход на нагрузку может быть уменьшен до любого желаемого значения.

Например, симисторы — это очень часто используемые диммерные переключатели, в которых схема спроектирована таким образом, чтобы устройство переключалось таким образом, чтобы оно работало только для определенного участка синусоиды переменного тока и оставалось отключенным в течение оставшихся частей синусоидальной волны. волна.

Этот результат представляет собой соответствующий выходной переменный ток, среднее среднеквадратичное значение которого намного ниже фактического входного переменного тока.

Подключенная нагрузка также реагирует на это более низкое значение переменного тока и, таким образом, регулируется в соответствии с этим конкретным потреблением или результирующей выходной мощностью.

Именно это и происходит внутри электрических диммерных выключателей, которые обычно используются для управления потолочным вентилятором и лампами накаливания.

Предупреждение: Все описанные ниже цепи подключены напрямую к сети переменного тока, поэтому прикасаться к ним при включенном питании и в открытом состоянии чрезвычайно опасно.

Принципиальная схема простого регулятора освещенности

Рабочий видеоклип:

Схема простого переключателя регулятора освещенности на 220 В

Принципиальная схема, показанная выше, является классическим примером переключателя регулятора освещенности, в котором симистор используется для управления интенсивность света.

Когда сеть переменного тока подается на вышеуказанную цепь, в соответствии с настройкой потенциометра, C2 полностью заряжается после определенной задержки, обеспечивая необходимое напряжение запуска диака.

Диак проводит и запускает симистор в проводимость, однако это также разряжает конденсатор, заряд которого падает ниже напряжения срабатывания диака.

Из-за этого диак перестает проводить, как и симистор.

Это происходит для каждого цикла синусоидального сигнала сетевого переменного тока, который разрезает его на отдельные части, что приводит к хорошо подобранному выходному напряжению с более низким напряжением.

Положение потенциометра устанавливает время заряда и разряда C2, которое, в свою очередь, определяет, как долго симистор остается в проводящем режиме для синусоидальных сигналов переменного тока.

Вам может быть интересно узнать, почему С1 помещен в схему, ведь схема будет работать и без него.

Это правда, C1 на самом деле не требуется, если подключенная нагрузка представляет собой резистивную нагрузку, такую ​​как лампа накаливания и т. д.

Однако, если нагрузка является индуктивной, включение C1 становится очень важным.

Индуктивные нагрузки имеют дурную привычку возвращать часть накопленной энергии в обмотке обратно в питающие шины.

Эта ситуация может задушить C2, который затем перестанет правильно заряжаться для инициирования следующего последующего срабатывания.

C1 в этой ситуации помогает C2 поддерживать цикл, обеспечивая всплески небольших напряжений даже после того, как C2 полностью разряжен, и, таким образом, поддерживает правильную скорость переключения симистора.

Симисторные диммерные схемы имеют свойство генерировать большое количество РЧ-помех в воздухе во время работы, и поэтому для этих диммерных переключателей RC-сеть становится обязательной для уменьшения РЧ-генераций.

Вышеприведенная схема показана без этой функции и, следовательно, будет генерировать много радиочастот, которые могут мешать сложным электронным аудиосистемам.

Схема и подключение печатной платы

Детали компоновки дорожек

Усовершенствованная конструкция

Схема переключателя регулятора освещенности, показанная ниже, включает необходимые меры предосторожности для устранения вышеуказанной проблемы.

Эта усовершенствованная схема диммера света также делает ее более подходящей для высоких индуктивных нагрузок, таких как двигатели, шлифовальные машины и т. д. Это становится возможным благодаря включению C2, C3, R3, что позволяет запускать диак с последовательным коротким импульсом напряжения вместо этого. импульсов резкого переключения, что, в свою очередь, позволяет запускать симистор с более плавными переходами, вызывая минимальные переходные процессы и выбросы.

Схема усовершенствованного регулятора вентилятора переменного тока 220 В, диммера освещения

Список деталей

• C1 = 0,1u/400 В (дополнительно)
• C2, C3 = 0,022/250 В,
• R1 = 10 19 330K,
• R3 = 33K,
• R4 = 100 Ом,
• VR1 = 220K, или 470K Linear
• DIAC = DB3,
• TRIAC = BT136
. Ступенчатый регулятор вентилятора, схема диммера освещения

Вышеупомянутая простая, но очень эффективная схема выключателя вентилятора или регулятора освещенности также может быть модифицирована для получения ступенчатого регулирования скорости вентилятора или затемнения света путем замены потенциометра поворотным переключателем, прикрепленным к 4 фиксированным резисторам. , как показано ниже:

Резисторы могут быть в возрастающем порядке, например: 220K. 150K, 120K, 68K или другую подходящую комбинацию можно попробовать между 22K и 220K.

Светорегулятор SCR

Ниже показана регулируемая RC-цепь фазовой задержки, состоящая из резистора R2. R3 и C1.

Конденсатор C1 фиксирует период времени, в течение которого однопереходный транзистор 2N2646 (Q2) формирует импульс запуска затвора для включения тринистора 2N3228 (Q1).

Некоторыми манипуляциями с потенциометром R3 пользователь может изменять выход SCR в широком диапазоне. В цепи управления фазой резистор R2 работает как предохранитель, препятствующий фиксации реостата R1 при 100 % анодном напряжении UJT.

Это специальное правило применяется здесь для регулирования уровня освещенности ламп накаливания, будь то одна лампа или несколько ламп, включенных параллельно, до 1000 Вт. В этой конструкции двухполупериодный мостовой выпрямитель построен с использованием 4-х кремниевых силовых диодов 1N4007 (D1-D4), которые подают выпрямленное сетевое напряжение для SCR и лампы.

Благодаря двухполупериодному выходу моста тиристор может позаботиться об обоих полупериодах сетевого напряжения переменного тока. Система фазового сдвига чувствительна к частоте и рассчитана только на входную сеть с частотой 60 Гц. Поэтому схема не будет работать с люминесцентными лампами и не должна подключаться к ним. 2N3228 SCR 5 ампер. 200 вольт. но более мощные тиристоры можно заменить для сильноточных приложений, а раздел схемы UJT 2N2646 можно оставить без изменений. Помимо того, что схема SCR предназначена для использования в качестве регулятора освещенности, эта схема также может использоваться в качестве контроллера нагревателя или духовки.

Схема диммера/регулятора вентилятора на 220 В и изображения прототипа Представлены специальным пользователем этого блога

Дроссель изготовлен из 5 метров суперэмалированного медного провода 30 SWG диаметром 1/2 дюйма и ферритовым сердечником длиной 1 дюйм

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете общаться через комментарии, я буду очень рад помочь!

Как подключить трехпозиционный диммер

» Дом » Схемы подключения выключателей света





Резюме: Полное объяснение проводки для 3-позиционных диммерных переключателей со схемами и изображениями. Инструкции по подключению 3-позиционных диммерных переключателей.

Узнайте, чем делятся другие, на Спросите электрика:
Дэйв всегда давал правильные и полезные советы! Тодд из Пенсаколы, Флорида

Схемы подключения 3-ходового диммера для управления освещением и энергосбережения




Видео по электромонтажу Как подключить 3- и 4-позиционные выключатели освещения ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал на YouTube и подпишитесь!

Базовые 3-ходовые диммеры
3-позиционный диммер очень похож на обычный 3-позиционный тумблер. за исключением электронного блока, который выполняет фактическое затемнение функция.

Диммерные выключатели с предварительной проводкой
Большинство 3-полосных диммеров поставляются с предварительно подключенными проводами, которые имеют цветовую маркировку. и поясняется ниже. Эти диммеры также известны как настенные диммеры. и диммеры света.

стиль=»очистить: слева»>

Если вы заменяете существующий 3-позиционный переключатель: При замене существующего 3-позиционного переключателя обратите внимание на то, как переключатель подключен ДО вы удалите проводку, затем см. к вашим заметкам, чтобы помочь вам подключить новый 3-позиционный диммер. В настоящее время многие производители выпускают диммерные выключатели, которые можно использовать как для однополюсного, так и для трехпозиционного переключателя . Переключатели . Для однополюсного приложения инструкция вам придется заглушить один из проводов, который не будет использоваться.




Будьте внимательны при выборе диммера. Большинство диммеров рассчитаны на потребляемую мощность 600 Вт, поэтому, если у вас есть несколько светильников, которыми будет управлять 3-позиционный диммер, вам нужно будет подсчитать количество светильников, количество ламп на светильник и мощность на лампу. Рассчитать общая мощность, которая будет контролироваться вашим 3-позиционным диммером. Хорошее эмпирическое правило при любом расчете электрической нагрузки: никогда не превышайте 80% номинальной нагрузки для любого электрического компонента или устройство. ПРИМЕЧАНИЕ: Никогда не подключайте обычный диммер к старому люминесцентному светильнику. который не рассчитан на затемнение или светильник с КЛЛ — компактный Адаптеры для люминесцентных ламп. Диммирование несовместимых светильников или ламп приведет к лампы перегреваются и преждевременно перегорают. Доступны новые специально разработанные люминесцентные светильники и диммеры которые совместимы и хорошо работают вместе.




Эти проводные соединения предназначены для:

• Размеры переключателя диммера

1. Диммер 600 Вт
2. Диммерный выключатель 800 Вт
3. Диммер 1000 Вт

• Тип диммера

1. Однополюсный диммер
2. 3-позиционный диммер
3. Регулятор яркости с ручкой
4. Ползунковый диммер

Применение диммеров

1. Лампы накаливания
2. Диммируемые люминесцентные лампы
3. Диммируемые КЛЛ-лампы
4. Светодиодные лампы с регулируемой яркостью
5. Кварцевые светильники с регулируемой яркостью

Совместимость диммера и светильника

• Убедитесь, что диммер совместим с вашей лампой или светильником.
• Убедитесь, что ваша лампа или осветительный прибор совместимы с диммером.

Основы диммера Диммер Номинальная мощность Диммерные выключатели для жилых помещений доступны для нескольких требований к нагрузке, включая 600, 800 и 1000 Вт. Если вы неправильно подберете размер диммера, диммер может перегреться и вызвать внутреннее повреждение. Обычные 3-позиционные диммерные выключатели предназначены для ламп накаливания, если не указано иное. Светильники низкого напряжения с диммированием Обратитесь к инструкции, прилагаемой к низковольтному осветительному прибору, для выбора правильного диммера. Некоторые светильники позволяют использовать обычные диммеры, а некоторые нет. Подключение стандартного трехпозиционного диммера 3-ходовые диммерные выключатели обычно поставляются со следующими предварительно смонтированными проводами Зеленый провод: Подсоедините к заземляющему проводу в распределительной коробке. Два красных провода: Эти провода прикрепляются к «путешественникам», представляющим собой пару проводов, прикрепленных к двум винтам на одном конце обычного трехпозиционного переключателя. Один черный провод: Прикрепите к проводу, обычно находящемуся на винте на обычном 3-позиционном переключателе, обычно силовом или ножке переключателя, идущей к приспособлениям.




Диммерные выключатели

помогут вам сэкономить энергию
Установка диммерных выключателей поможет снизить потребление электроэнергии. как показано на диаграмме ниже.

Приглушить свет настолько сильно	Уменьшает ваши счета за электроэнергию	Продлевает срок службы лампы
10% 25% 50% 75%	10% 20% 40% 60%	В 2 раза длиннее в 4 раза длиннее в 20 раз дольше Более чем в 20 раз дольше

Как и все электрические проекты Всегда идентифицируйте цепь и отключайте питание перед выполнение электромонтажных работ любого типа. Никогда не работайте с цепью под напряжением!




Ниже вы увидите несколько фотографий, которые я выбрал, чтобы помочь вам с вашим проектом. Взгляните на типичную установку 3-ходового диммера . [Нажмите на изображение, чтобы увеличить]
Инструкции по подключению диммера
	ЭТАП 1 Типичная проводка трехходового переключателя имеет две винтовые клеммы на одном конце переключателя. Вот тут-то и подключаются «путешественники». На противоположном конце переключателя есть одна винтовая клемма, которая может быть другого цвета, как показано здесь на этой фотографии. В зависимости от конфигурации вашей проводки, к этой единственной клемме будет присоединена либо линия электропередачи, либо ножка с переключателем, которая ведет к приспособлению.
	ЭТАП 2 Этот проводной 3-позиционный диммер имеет красный и белый «путешественники», прикрепленные к набору винтовых клемм на одном конце переключателя. К винту на другом конце переключателя прикреплен провод питания или ножки переключателя.
	ЭТАП 3 Здесь 3-позиционный диммерный переключатель с ручкой мощностью 600 Вт имеет предварительно подключенные провода: зеленый, два красных и черный провод, готовый к установке.
	ЭТАП 4 Этот 3-позиционный диммер подключается следующим образом: Зеленый провод заземления подключается к заземляющему проводу распределительной коробки, красный и белый «путешественники» присоединяются к паре красных проводов, а черный провод подключается к ножке питания или переключателя, подключенной к приспособлению (ям).




Подробнее о подключении диммерных выключателей

Замена переключателя диммерным переключателем Привет, я пытаюсь подключить диммер. Диммер имеет поворотный переключатель и обычный переключатель. В этом переключателе есть 2 нагрузки и 2 линии. Старый диммер имеет только 1 линию и 1 нагрузку, а в стене всего 2 провода красный и синий. Новый диммер не работает должным образом при подключении и использовании перемычек, что я делаю не так? Ответ Дэйва: Переключатель, который вы приобрели, на самом деле представляет собой два переключателя в одном, и, похоже, этот переключатель имеет диммер для освещения и регулятор скорости. Этот комбинированный переключатель обычно используется для управления потолочным вентилятором и освещением. Лучше всего приобрести один диммерный переключатель, который будет иметь ту же проводку, что и оригинальный переключатель. Убедитесь, что диммерный переключатель совместим с лампами в светильнике. Последние вопросы и комментарии Как установить диммер на кухне Я хочу установить диммер на кухне. В моей электрической коробке есть переключатель с одним черным проводом и одним красным проводом, идущим к той же стороне переключателя. Как я могу осветить темный коридор ночью для моего ребенка? У меня есть 6-летний ребенок, который боится идти по темному коридору ночью, чтобы добраться до туалета. Я хотел переключить 3-позиционный переключатель на 3-позиционный диммер, чтобы я мог оставить свет включенным, но приглушенным, чтобы освещался весь коридор. Поиск и устранение неисправностей проводки выключателя освещения Я только что поменял выключатель и отключил электричество в розетках, что я сделал не так? Как проверить соединения проводки выключателя света, общая проблема с проводкой выключателя света и ее решение. Определение причины цепи затемнения света Из-за чего у меня тусклый свет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи. Помощь в подключении диммера Как подключить диммер: подключение диммера, схемы подключения диммера, подключение 3-позиционного диммера. Проводка диммерного переключателя и трехпозиционные переключатели Как подключить диммеры и 3-ходовые переключатели: электрические советы по подключению 3-ходовых диммеров и переключателей. Что делать с теплым диммером Почему диммеры могут быть теплыми или горячими: как выбрать правильный диммер для ваших светильников. Как подключить диммеры и светильники Как подключить диммер к новому светильнику? Как подключить провода к диммерным выключателям и светильникам. Установка трехпозиционных диммерных выключателей Как установить один или два 3-позиционных диммера: У меня есть 4 кухонных потолочных светильника, которые в настоящее время управляются двумя 3-позиционными переключателями. Хочу добавить диммер. Как заменить 3-позиционный переключатель на 3-позиционный диммер Как подключить 3-ходовые диммеры: общие проводные соединения 3-ходового диммера и регулировка уровня освещенности, подключение двух 3-ходовых диммеров. Подробнее см. в списке категорий вопросов по электротехнике.




Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении




» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки.     Узнайте, как правильно подключить провода! Узнайте больше о подключении розеток Полное руководство по домашней электропроводке Идеально подходит для домовладельцев, разнорабочих, электриков и инспекторов по строительству. Включает в себя: Методы для домашней электрической проводки Типы выключателей света и управления освещением. Как они проводны Диаграммы проводки 1191919 . -Way Switches Электропроводка Диммерные выключатели Как сделать светильники своими руками ….и многое другое. » Нажмите здесь, чтобы узнать больше о домашней электропроводке «





СВЯЗАННЫЕ Электрика Вопрос:  Нужно ли менять оба диммера? Джим спрашивает: Я устанавливаю диммер на существующий трехпозиционный выключатель света. Должен ли я заменить оба переключателя на диммеры или я могу использовать один диммер, а другой оставить обычный обычный переключатель? Этот вопрос по электропроводке поступил от Джима из Сент-Чарльза, штат Миссури. Ответ Дэйва: Если есть два существующих трехпозиционных диммера, заменяющий диммер должен быть таким же, как и другой, чтобы обеспечить полную совместимость, в противном случае необходимо установить два идентичных новых переключателя. Электрика Вопрос:  Нужно ли менять оба диммера? Джим спрашивает: Я устанавливаю диммер на существующий трехпозиционный выключатель света. Должен ли я заменить оба переключателя на диммеры или я могу использовать один диммер, а другой оставить обычный обычный переключатель? Этот вопрос по электропроводке поступил от Джима из Сент-Чарльза, штат Миссури. Ответ Дэйва: Если есть два существующих трехпозиционных диммера, заменяющий диммер должен быть таким же, как и другой, чтобы обеспечить полную совместимость, в противном случае необходимо установить два идентичных новых переключателя. Подробнее о 3-позиционном диммерном выключателе Проверка соединений проводки светильника Я добавляю больше светильников, новые лампы не работают, но оригинальный свет работает, что я сделал не так? Распространенные проблемы с проводкой светильников и диммерных выключателей и способы их устранения. Выявление причины затемнения Цепь освещения Из-за чего у меня тусклый свет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи. Проводка светильника и запасной красный провод Как подключить красный провод к потолочному светильнику: красный провод к проводке потолочного вентилятора или светильника. Проводка потолочного вентилятора и соединения с видео Где красный и черный провода соединяются на потолочном вентиляторе? Провода потолочного вентилятора и способы их подключения, проводка в потолочной электрощитке, проводка потолочного вентилятора. Таймеры и проводка выключателя света Я пытаюсь заменить однополюсный выключатель света на выключатель с таймером в коробке, в которой также есть еще один однополюсный выключатель, идущий к другому источнику света: Как подключить выключатель с таймером для освещения. Установка двух трехпозиционных диммерных выключателей Можно ли установить два трехпозиционных диммерных выключателя? Как заставить два 3-ходовых диммера работать вместе. Поиск и устранение неисправностей проводки выключателя освещения Я только что заменил выключатель света, и в моих розетках пропало электричество. Что я сделал не так? Как проверить соединения проводки выключателя света, общая проблема с проводкой выключателя света и ее решение. Лампы с цоколем GU24 и диммеры Можно ли использовать стандартный диммер накаливания с светильниками, в которых используются цоколи GU24? 3-позиционный диммер — 1534





Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.




Изучение электропроводки Обучающие видеоролики по электромонтажу




» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!




Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, мне жаль, что я не пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий




Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке
Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители
Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования
Ресурсы по электромонтажу Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике




Как сделать самодельный интеллектуальный диммерный переключатель света Wi-Fi

Интеллектуальные выключатели и вилки на основе Wi-Fi, которые вы можете купить, содержат механическое реле, которое активируется, когда микроконтроллер получает двоичный вход, например 0 или 1, обычно отправляется через приложение. Эти устройства позволяют вам управлять только состоянием включения/выключения устройств, таких как вентилятор, двигатель или освещение. Если вы также хотите контролировать скорость или яркость подключенного сетевого устройства переменного тока или нагрузки, вам потребуется полупроводниковый релейный переключатель на основе симистора.

В этом руководстве мы создадим модуль диммера с детектором пересечения нуля с нуля и будем использовать его для управления состоянием включения/выключения, скоростью и яркостью подключенной нагрузки переменного тока.

Что такое детектор пересечения нуля?

Детектор перехода через нуль (ZCD) представляет собой компаратор напряжения или схему детектора на операционном усилителе, используемую для обнаружения изменения напряжения с положительного на отрицательный уровень синусоидального сигнала переменного тока, когда он пересекает ноль вольт. В двух словах, схема используется для обнаружения пересечения нуля входным сигналом переменного тока.

ZCD используется для создания электронных схем для коммутации, частотомера, фазометров и т. д. Также можно использовать схему детектора перехода через ноль и твердотельное реле на основе симистора с платами Wi-Fi на основе Arduino или ESP8266 для управления фаза переменного напряжения.

В большинстве стран используется частота переменного тока 50 Гц (50 циклов в секунду) при напряжении питания 220–240 В. Однако в некоторых странах, таких как США, используется сетевое электричество 120 В, 60 Гц (60 циклов в секунду). С каждым циклом волна достигает нуля, и в этот момент микроконтроллер обнаруживает ее, а затем переключает или запускает твердотельное реле (TRIAC) в соответствии с требованиями.

В отличие от механического реле, твердотельное реле на основе симистора представляет собой быстродействующее силовое электронное устройство и, таким образом, лучше всего подходит для создания схемы диммера.

Вещи, которые вам понадобятся

Соберите следующие компоненты, чтобы собрать самодельный модуль диммера переменного тока с изолированным детектором перехода через ноль.

• NodeMCU или D1 Mini
• BT136 4A или BT139 16A TRIAC (в зависимости от нагрузки)
• Оптопара MOC3021
• Оптопара MCT2E или 4N35
• DB107 Мостовой выпрямитель
• 220 Ом ¼ W Резистор
• 2 x 10Kω w Резисторы
• 2 x 100kω ¼ w Резисторы
• 2 x 2-столб.
• Паяльник и припой
• Перемычки (дополнительно, можно припаять провода непосредственно к печатной плате)

Эти компоненты предназначены для самодельного одноканального модуля диммера. Чтобы управлять большим количеством нагрузок, вы можете собрать больше твердотельных реле и взаимодействовать с микроконтроллером.

Соедините компоненты

См. следующую принципиальную схему для подключения и сопряжения всех компонентов на печатной плате общего назначения для создания детектора перехода через нуль. Используйте паяльник и припой, чтобы закрепить все соединения, как показано на схеме ниже. Если вы никогда раньше не паяли, научитесь паять с помощью простых проектов, прежде чем приступать к этому.

См. следующую схему, чтобы построить модуль твердотельного реле, к которому будет подключена нагрузка.

На этих схемах показан одноканальный модуль диммера. Увеличивая твердотельные реле, вы можете добавлять и управлять большим количеством приборов или нагрузок переменного тока. В целом конечные результаты должны выглядеть примерно так, как показано ниже. Это 3-канальный модуль диммера с детектором пересечения нуля.

Скомпилируйте прошивку диммера переменного тока

Для компиляции прошивки модуля беспроводного управления вам потребуется установка Home Assistant на Raspberry Pi (или Docker) с надстройкой ESPHome. После настройки Home Assistant и ESPHome выполните следующие действия, чтобы скомпилировать прошивку:

1. В Home Assistant перейдите в ESPHome и нажмите + Новое устройство > Продолжить .
2. Введите имя диммера. Мы назвали наш кулер symphony-cooler , так как мы будем использовать его для управления вентилятором кулера и скоростью насоса. Щелкните Далее .
3. Выберите ESP8266 или Выберите конкретную плату > D1 Mini и нажмите Далее > Пропустить .
4. Найдите только что созданное диммерное устройство и нажмите Правка.
5. В окне редактора YAML введите свои учетные данные Wi-Fi:

 wifi:
 ssid: "YourWIFiSSID"
 пароль: "WIFi-Password"

Затем вставьте следующий код чуть ниже авторизованного портала :

 вывод:
 - платформа: ac_dimmer
 id: symphony_cooler
 gate_pin: D0
 zero_cross_pin:
 номер: D2
 min_power: 70%1200
 Измените идентификатор :  и имя :  в коде в соответствии с устройством, которым вы будете управлять. Как упоминалось ранее, вы также можете добавить больше полупроводниковых реле для управления яркостью или скоростью нагрузки переменного тока. Код должен выглядеть так:
 Модуль, который мы сделали, управляет двумя двигателями, для насоса кулера и вентилятора кулера, поэтому мы назвали их соответственно. Когда код будет готов, нажмите  Сохранить  >  Установить  >  Подключить к этому компьютеру  и дождаться завершения компиляции прошивки. После компиляции нажмите  Загрузите проект , чтобы загрузить скомпилированную прошивку.
 Прошивка микропрограммы диммера переменного тока
 Чтобы прошить прошивку, загрузите и запустите инструмент ESPHome Flasher. Затем выполните следующие действия:
 Подключите NodeMCU или D1 Mini к ПК или Mac с помощью кабеля micro USB.
 Нажмите  Найдите , чтобы выбрать файл микропрограммы (.bin).
 Выберите порт  COM , к которому подключен микроконтроллер, и нажмите  Flash ESP  .
 После прошивки устройство перезагрузится и подключится к сети WI-Fi и будет отображаться как  онлайн  на панели инструментов ESPHome.
 Добавление элементов управления на панель управления Home Assistant
 В Home Assistant (HA) перейдите в  Настройки > Устройства и интеграции  и выполните следующие действия, чтобы добавить элементы управления на панель управления HA для управления устройствами переменного тока.
 В разделе  Integrations  найдите обнаруженные устройства и нажмите  НАСТРОЙКА  >  ОТПРАВИТЬ  .
 После добавления устройства оно будет отображаться в списке  ESPHome  . Нажмите на устройство, а затем нажмите  1 устройство  .
 Нажмите  ДОБАВИТЬ В ИНФОРМАЦИОННУЮ ПАНЕЛЬ  , затем выберите  Вид  и снова нажмите  ДОБАВИТЬ В ИНФОРМАЦИОННУЮ ПАНЕЛЬ . Устройство будет добавлено на панель инструментов.
 Теперь вы можете управлять включением/выключением и скоростью/яркостью подключенного устройства переменного тока.
 Вы также можете использовать интеграцию грибовидных карт, чтобы добавить красивые карты для ваших диммерных модулей.
 Сделайте свой дом умнее
 В отличие от традиционных интеллектуальных переключателей, интеллектуальный переключатель с регулируемой яркостью можно использовать разными способами. Например, вы можете настроить автоматизацию в Home Assistant, чтобы изменить яркость света в зависимости от времени суток или начать затемнение при включении вашего смарт-телевизора или системы домашнего кинотеатра.
 Кроме того, вы можете использовать эту самодельную схему диммера, чтобы сделать любое традиционное устройство освещения или переменного тока более интеллектуальным. Что еще более важно, это дешевле и гораздо удобнее построить один. Вы можете создать эти переключатели для управления нагрузкой 15 Вт или 4000 Вт в зависимости от ваших потребностей. Все, что вам нужно сделать, это заменить несколько компонентов, таких как TRIAC.
 Регулирует ли диммер амперы или вольты?
 Хотя вы можете установить диммер и просто быть довольным тем, что он делает то, что должен, всегда лучше понимать, как на самом деле работают электрические компоненты в вашем доме.
 Системы освещения и все, что связано со схемой, может показаться очень сложным, и диммеры не исключение.
 Как с помощью этого маленького ползункового переключателя свет становится ярче или тусклее? Ампер больше?
 Больше вольт? Что-то другое?
  Регулятор яркости не регулирует силу тока и не регулирует напряжение напрямую. Вместо этого он прерывает напряжение переменного тока (AC). Это не снижение напряжения, а ограничение потока путем включения и выключения тока, что обеспечивает эффект затемнения.
 Как я уже сказал – довольно сложно, особенно если вы не особо разбираетесь в электрических схемах. Не волнуйтесь, к концу этого руководства вы поймете:
 Разница между силой тока и напряжением
 Как диммер работает в цепи
 Что это означает, регулировка диммера
 В чем разница между силой тока и напряжением?
 Прежде чем мы перейдем к тому, управляет ли диммер амперами или вольтами, хорошо бы начать с объяснения различий между ними.
 Сила тока и напряжение являются измерениями электрического тока.
 Сила тока — это измерение объема электронов, движущихся по цепи. В то же время напряжение является мерой давления, которое позволяет электронам течь.
 Здесь есть идеальная аналогия, которую используют некоторые эксперты, сравнивая электрический ток с рекой.
 Сила тока — это объем воды, а напряжение — это угол, под которым течет река.
 Река с низкой силой тока и высоким напряжением будет иметь небольшое количество воды под очень большим углом - как плавный водопад.
 При высокой силе тока и низком напряжении массивная глубокая река будет течь медленнее из-за малого угла.
 Аналогия работает хорошо, потому что она также отражает опасность.
 Цепь с малой силой тока и высоким напряжением не будет такой опасной, как цепь с большой силой тока и низким напряжением.
 Так же, как крошечный водопад не так опасен, как огромная глубокая река, независимо от того, насколько медленно она движется.
 Большинство цепей освещения в США рассчитаны на 120 вольт с током 15 ампер, хотя у вас могут быть и другие цепи на 20 ампер.
 Как диммер работает в цепи?
 Итак, теперь, когда мы знаем напряжение и силу тока в цепи домашнего освещения, достаточно ли мы знаем, чтобы понять, как работает диммер?
 Не совсем. Потому что нам также нужно сначала объяснить переменный ток.
 Переменный ток (AC) относится к направлению потока электронов.
 Как следует из названия, он чередуется – движется в одном направлении (положительно), а затем в обратном (отрицательно). Он совершает полный цикл (положительный и отрицательный) 60 раз в секунду при токе 60 Гц.
 Это волнообразная синусоида, которая начинается с нулевого напряжения, поднимается до пикового напряжения 120 вольт положительного напряжения, возвращается к нулевому напряжению, затем падает до 120 вольт отрицательного напряжения, прежде чем вернуться к нулю.
 Диммер прерывает эту кривую всякий раз, когда она находится на отметке нулевого напряжения, делая паузу перед возобновлением.
 По сути, это включение и выключение тока. Таким образом, напряжение не меняется — оно все еще достигает своего пика, но у него нет той плавной кривой, чтобы добраться до него.
 Чем длиннее пауза перед повторным включением тока, тем меньший ток постоянно протекает через свет, поэтому лампочка тусклее.
 Если поставить диммер на максимум, то паузы не будет, так как он просто не выключит ток, а поставит на минимум, и будет пауза на большее время.
 Помните, что цикл происходит 60 раз в секунду, то есть кривая проходит через нулевое напряжение 120 раз в секунду.
 Таким образом, каждую секунду происходит 120 мини-циклов выключения/включения.
 Но поскольку это происходит, когда напряжение равно нулю, свет вообще не мерцает.
 Что регулирует диммер?
 Теперь, когда известно, что такое переменный ток, и более четкое представление о том, что такое напряжение и сила тока, мы теперь можем понять, что на самом деле изменяет диммер.
 Для этого я вернусь к предыдущей аналогии с водой, но немного по-другому.
 Представьте, что у вас есть запечатанная труба, которая приподнята и закреплена на петле в центре и содержит галлон воды.
 Вы можете опрокинуть эту трубу с обоих концов, что, очевидно, опрокинет этот галлон воды на другую сторону трубы.
 При среднем переменном токе вы осторожно переместите трубу на максимальную высоту с одной стороны и немедленно вернете ее на полную высоту с другой стороны.
 Вода будет постоянно течь туда-сюда.
 При включенном диммере каждый раз, когда труба идеально выровнена, вы ненадолго удерживаете ее неподвижно, а затем быстро наклоняете в положение, в котором она находилась бы, если бы вы не остановились.
 Объем воды представляет силу тока – общее количество электронов, протекающих в цепи.
 Без изменений.
 Напряжение представляет собой максимальную высоту, на которую вы также можете наклонить трубу, которая не изменилась.
 Вы все еще поднимаете эту трубу на максимальную высоту только после короткой паузы.
 Вместо этого вы прерываете плавное движение, наклоняя его вперед и назад без остановки.
 После того, как вы остановились, вы не вернетесь к мягкому движению.
 Вы быстро наверстываете упущенное, быстро наклоняя его и переводя в то положение, в котором он был бы, если бы он не остановился.
 Именно это и делает диммер. Он не контролирует усилители и не контролирует максимальное напряжение.
 Но он управляет переменным током и тем, как он связан с напряжением, углом трубы и его колебаниями.
 Также читайте: Можно ли использовать светодиодные лампы в диммере?
 Final Words
 Несмотря на опасную комбинацию, вода в целом является хорошей метафорой электричества.
 Надеюсь, теперь понятно, как работает диммер.
 Это разрушитель, который постоянно включает и выключает ток с такой скоростью, что это не мешает работе освещения. Вместо этого он просто снижает их общий ток, чтобы затемнить их.
 Довольно умно, правда?
 Схема диммера с использованием SCR - TRIAC
 Вот много идей схемы диммера переменного тока. Зачем это использовать?
 Представьте, в вашей спальне слишком светло. Вам это нравится? Да, вы хотите хорошо спать. Поменяйте лампочку на маловаттную. Это не удобно. Иногда ночью хочется почитать книгу.
 Итак, если вы можете настроить яркость. Это здорово?
 И что?
 Допустим, у вас есть железный припой высокой мощности, до 60 Вт. Его нельзя использовать с более новыми ИС.
 Вы также можете использовать диммер для снижения мощности.
 Что еще?
 Уменьшите нагрев других электрических устройств с помощью катушек.
 Он также может регулировать скорость двигателя вентилятора.
 Кроме того, вы можете применить его к автоматическому диммеру
 Звучит хорошо, не правда ли?
 Не волнуйтесь, эти схемы не сложны для вас.
 Они используют TRIAC и SCR в качестве основного компонента и регулируют потенциометр и переключатели.
 Смотрите больше схем проектов ниже:
 Низковольтный диммер переменного тока для лампы 6,3 В
 Схема очень дешевого диммера переменного тока
 Схема автоматического диммера света
 Схема диммера освещения переменного тока 100 Вт
 Схема диммера переменного тока с использованием TRIAC и DIAC
 Диммер
 Модификация диммера переменного тока для автоматического освещения.0003
 # 4: Схема диммера освещения переменного тока мощностью 100 Вт
 # 5: Схема диммера освещения переменного тока с использованием TRIAC и DIAC
 Как построить диммер освещения переменного тока TRIAC
 Как это работает
 Хорошее предложение
 Модифицировать диммер переменного тока для автоматического освещения
 Похожие сообщения
 1# Диммер переменного тока низкого напряжения для лампы 6,3 В
 Это схема диммера переменного тока низкого напряжения для лампы 6 В. Пока друзья могут не увидеть преимущества этой схемы.
 Но я думаю, что это преимущество в:
 Первый шаг# Мы изучим работу TRIAC.
 Во-вторых, высокая безопасность из-за низкого напряжения переменного тока.
 У них простая работа.
 UJT-Q1, D1, VR1, C1, R1, R2 будут генерировать частоту для активации TRIAC. Тогда это делает Лампу яркой.
 Рабочую скорость симистора можно контролировать с помощью потенциометра-VR1.
 Итак, это простой диммер.
 Мы можем использовать другой уровень напряжения питания, например, 12 В переменного тока.
 Q1 — UJT. Например 2N4891 или другие.
 Надеюсь эта схема будет идеями для друзей.
 # 2: Очень дешевая схема диммера переменного тока
 Далее, это очень простая схема  диммера переменного тока , простая и недорогая.
 В приведенной ниже схеме мы используем диммерную схему с линией питания переменного тока.
 Итак, мы должны быть очень осторожны.
  Как это работает
 Включите S1 и выберите S2, чтобы включить режим затемнения.
 Мы используем последовательно с лампой конденсатор. Конденсатор снижает мощность лампы.
 S2 выбирает выходную мощность, полную или меньшую.
 Величина конденсатора-С1 зависит от размера и мощности лампы, требуемой яркости.
 Можно использовать несколько конденсаторов, чтобы выбрать разную емкость.
 C1 должен быть полиэфирным конденсатором или конденсатором из металлизированного полипропилена. И более высокое напряжение, чем 400В.
 Не используйте электролитический конденсатор в этой цепи.
 В случае короткого замыкания на выходе немедленно выходит из строя конденсатор C1.
 Эта схема самая простая. Но если вы хотите легко настроить.
 Как мы это делаем?
 # 3: Цепь автоматического диммера освещения
 Представьте, что свет в комнате постепенно усиливается по мере перехода к ночи. Это хорошо? Не волнуйтесь, это легко с несколькими компонентами.
 Посмотрите на схему ниже.
 Это схема автоматического регулятора освещенности   . Вам не нужно приглушать свет самостоятельно. Это очень удобно, потому что мы используем LDR для обнаружения внешнего света. Для управления симистором и яркостью лампы рядом.
  Как это работает
 Предположим, что при слабом освещении напряжение на LDR много. Заставляет TRIAC работать. И лампа очень яркая
 Напротив, это дневное время. LDR получает много света, низкое сопротивление. Через него к земле течет наибольший ток. Таким образом, на триак поступает слабый ток. Затем лампа не работает или низкая яркость.
 В этой схеме мы использовали только лампочку накаливания, AC220V 50Hz на 5W. Потому что мы можем использовать симистор малой мощности и базовые схемы.
  Важно!  Не прикасайтесь к цепи напрямую. Вы можете подвергнуться риску поражения электрическим током.
 Вы только что научились пользоваться симистором на базовом уровне. Это хорошо работает, верно?
 Мы будем использовать его в схеме диммера.
 См. ниже
 Рекомендуется: Как работает тиристор SCR?
 # 4: AC 100W Lights TRIAC Dimmer Circuit
 Это простая схема TRIAC диммера AC  . Мы можем диммировать лампу до 100 Вт. Если симистор имеет высокую температуру. Его следует держать с помощью большого теплоотвода.
 DIAC (двунаправленный переключатель диода переменного тока) представляет собой разновидность диода. Он переключает переменное напряжение или триггер на затвор симистора.
 Настройте VR1, чтобы уменьшить яркость лампы.
  Внимание!    эта цепь должна находиться в электроизоляционной коробке, которая постоянно замыкается. Через него проходит электричество высокого напряжения.
 Эта схема может работать при нагрузке менее 100 Вт. Но если вам нужно больше ватт.
 Посмотрите на следующую схему.
 № 5: Схема диммера освещения переменного тока с использованием TRIAC и DIAC
 В этой схеме используется больше компонентов, чем в приведенной выше схеме. Конечно, это лучше.
 Как?
   Схема диммера освещения переменного тока с использованием TRIAC и DIAC (обновление предыдущей схемы)
  Работа схемы
 Яркость лампы-L1 регулируется VR1. Который управляет скоростью зарядки С1. Тогда это зарядное напряжение будет контролировать работу симистора.
 Предположим, что мы меньше настраиваем VR1, C1 заряжается быстрее. Это приводит к тому, что L1 ярче. Напротив, VR1 много, C1 заряжается медленно. Это делает L1 менее ярким.
 Поскольку периоды времени, в течение которых симистор работает, короче, чем он не работает.
 В заключение, уровень яркости L1 будет отрегулирован в соответствии с настройкой VR1.
 R1 защищает VR1 от слишком большого количества токов.
 R2 и C2 устраняют сигнал помехи как внутри, так и снаружи цепи.
 Как собрать симисторный диммер для освещения переменного тока
 Вы хотите узнать больше. Чтобы попытаться создать его самостоятельно, не так ли?
 Посмотрите на схему. Он немного отличается от схемы.
 Как это работает
 В этой схеме используется специальный Triac с  Diac внутри .
 Это просто. И добавить еще несколько компонентов.
 Конечно, лучше.
 Как приглушить свет?
 Мы знаем, что сеть переменного тока имеет синусоидальную форму. Использование Triac — это электронный переключатель. В сети переменного тока работает очень быстро.
 Если мы подаем сигнал другой формы в ворота симистора. Мы можем легко контролировать это.
 И Конденсаторы и резисторы являются основными компонентами для изменения формы сигнала переменного тока.
 Вы начинаете понимать?
 Позвольте мне продолжить вам объяснять.
 Посмотрите на схему.
 Если VR1 имеет высокое сопротивление. Ток течет для зарядки C1 медленно. И Ворота Триака будут течь медленно. Но сеть переменного тока работает быстрее. Итак, на нагрузке синусоида не полная. Лампочка гаснет.
 Напротив, у нас adust VR1 имеет низкое сопротивление. Ток заряжается на C1 быстрее. Затем ворота Триака тоже быстро получают ток. Итак, на нагрузке вполне полная синусоида. Лампочка ярко горит.
 Триггер с двойной постоянной времени
 Зачем использовать C2, R3 и R4?
 Мы назвали триггерную схему с двойной постоянной времени.
 Помогает нам регулировать яркость лампы или плавно загружать. Не внезапно, как в приведенной выше схеме.
 Как это делается
 Если вы хотите собрать эту схему, это очень просто. Вы можете собрать его на перфорированной печатной плате.
 Или
 Посмотрите на компоновку печатной платы и компоновку компонентов ниже.

  Рис. 2. Схема печатной платы и расположение компонентов этой схемы.
  Примечание: Предохранитель  следует использовать как ток нагрузки. например, мы используем лампу мощностью 100 Вт, мы будем использовать предохранитель, ток которого составляет 100 Вт / 220 В = 0,45 А или 0,5 А.
 Что еще более важно, вы можете увидеть:  555 Диммер переменного тока
 Хорошее предложение
  Г-н Герсон сказал о диммере переменного тока мощностью 1200 Вт, использующем Triac Q4006LT Предохранитель должен быть на 5А?
 При установке предохранителя на 0,5 А. По математике должен быть диммер на 120 Вт.
 Давайте посчитаем еще раз:
 Мощность (кажущаяся, начиная с переменного тока) = VI (действующее значение) = 220 В переменного тока x 0,5 А = 110 ВА (максимум, из-за ограничения предохранителя)
 Предположим, что коэффициент мощности равен 1 (невозможно в реальном использовании , если не 3 фазы)
 Мощность_входа (макс.) = 110 Вт.
 Power_in (скажем, pf=0,7, реалистичный случай) = 110 x 0,7 = 77 Вт, это более реалистичная потребляемая мощность.
 Итак, если потребляемая мощность составляет всего около 77 Вт. Пожалуйста, скажите мне. Как он может выдавать 1200 Вт? Это невозможно по закону сохранения энергии. Предохранитель просто перегорает каждый раз, когда он включается на полную яркость.
 Чтобы получить входную мощность 1200 Вт для типичного реалистичного случая.
 Вам потребуется:
 Номинал предохранителя (Irms)
 = Pr / (V * pf)
 = 1200 / (220 * 0,7) = 6,5 A
 Конечно! Вам может не понадобиться много токов. Так как это диммер. Но на максимальной яркости. Вам нужно использовать ток 6,5А. В противном случае, я уверен, что-нибудь перегорит (предохранитель).
 Модификация диммера переменного тока для автоматического освещения
 Способ преобразования диммера переменного тока   в схему выключателя света   для включения-выключения и автоматического диммера освещения или двух в одной форме. Поскольку общий диммер использует TRIAC для управления нагрузкой, такой как контакт реле. Таким образом, мы можем легко сделать это несколькими частями.
  Схема автоматического диммера ночного освещения

  См. рис. 1.
 Мы подключаем детали, включая S2, LDR и RA-33K, 1/2W или RB, к цепи диммера переменного тока.
 Включите переключатель-S2, эта цепь становится цепью автоматического выключателя света.
 При отсутствии света (или ночи) на LDR, цепь будет замкнута, лампа как нагрузка будет светиться.
 И потенциометр ВР-500К регулирует чувствительность.
 Может управлять уличными фонарями или фонарями автостоянок, включая их и выключая днем. LDR1 своего рода NTC, когда на него падает свет, то его сопротивление уменьшается.
  Схема автоматического диммера дневного света

 Но на рисунке 2 будет работать обратный первый. Кроме того, выберите способ переключения с S2 на LDR1, тогда эта схема станет схемой автоматического переключателя диммера дневного света.
 Это может управлять лампами на складе, если открыть дверь и направить солнечный свет на LDR, это заставит лампу светиться.
 LDR1 на рис. 2 относится к типу PTC. Когда на него падает свет. Вместо этого он увеличит сопротивление. Это дает возможность управлять включением-выключением. Или соответствующий тусклому свету снаружи.
 LDR может быть установлен на коробке или снаружи. Но важные потребности далеко от света достаточно. Это будет схема, которая работает неправильно.
