Что такое диод Шоттки и его основные особенности

Диод Шоттки — это полупроводниковый диод, использующий в своей работе барьерный эффект на контакте металла с полупроводником. Основные особенности диодов Шоттки:

  • Малое падение напряжения в прямом направлении (0,2-0,4 В)
  • Высокое быстродействие
  • Низкая емкость перехода
  • Работа на высоких частотах (до сотен МГц)
  • Чувствительность к превышению обратного напряжения

Благодаря этим свойствам диоды Шоттки нашли широкое применение в современной электронике, особенно в импульсных источниках питания и высокочастотных схемах.

Устройство и принцип работы диода Шоттки

В отличие от обычного диода, где используется p-n переход, в диоде Шоттки применяется контакт металла с полупроводником. Этот контакт образует потенциальный барьер, называемый барьером Шоттки. Принцип работы основан на изменении высоты этого барьера при приложении напряжения.


Структура диода Шоттки включает:

  1. Полупроводниковую подложку (обычно n-типа)
  2. Тонкий слой металла (платина, палладий, никель и др.)
  3. Контакт металл-полупроводник (барьер Шоттки)
  4. Омические контакты

При прямом смещении высота барьера уменьшается, что обеспечивает протекание тока. В обратном направлении барьер препятствует току.

Основные характеристики диодов Шоттки

Диоды Шоттки характеризуются следующими основными параметрами:

  • Прямое падение напряжения: 0,2-0,4 В
  • Максимальное обратное напряжение: до 250 В (обычно 20-100 В)
  • Прямой ток: от единиц мА до сотен А
  • Время восстановления: единицы нс
  • Емкость перехода: единицы пФ
  • Рабочая частота: до сотен МГц

Низкое прямое падение напряжения обеспечивает меньшие потери мощности по сравнению с обычными диодами. Высокое быстродействие позволяет работать на повышенных частотах.

Преимущества и недостатки диодов Шоттки

Диоды Шоттки обладают рядом преимуществ по сравнению с обычными диодами:

  • Меньшее прямое падение напряжения
  • Высокое быстродействие
  • Работа на высоких частотах
  • Низкий уровень шумов
  • Малая емкость перехода

Однако есть и некоторые недостатки:


  • Чувствительность к превышению обратного напряжения
  • Повышенные обратные токи
  • Меньшее максимальное обратное напряжение
  • Худшая температурная стабильность

Тем не менее, преимущества диодов Шоттки делают их незаменимыми во многих применениях современной электроники.

Применение диодов Шоттки в электронных устройствах

Благодаря своим уникальным характеристикам диоды Шоттки широко применяются в различных областях электроники:

  • Импульсные источники питания
  • Выпрямители в компьютерных блоках питания
  • Высокочастотные детекторы и смесители
  • Защитные цепи в цифровых схемах

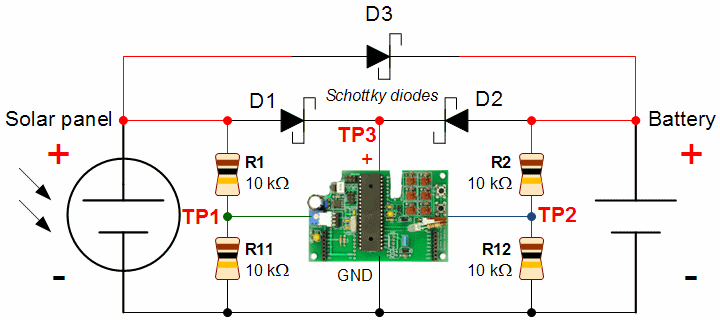

  • Солнечные батареи
  • Приемники излучения
  • Быстродействующие логические схемы

Особенно эффективно использование диодов Шоттки в низковольтных сильноточных цепях, например, в компьютерных блоках питания для шин +3.3В и +5В.

Проверка и диагностика диодов Шоттки

Проверка диодов Шоттки имеет некоторые особенности:

  1. Диод необходимо выпаять из схемы для точной проверки
  2. Измерение прямого падения напряжения (должно быть 0,2-0,4 В)
  3. Измерение обратного тока утечки
  4. Проверка времени восстановления (для высокочастотных диодов)

Основные признаки неисправности диода Шоттки:


  • Пробой (низкое сопротивление в обоих направлениях)
  • Повышенный обратный ток утечки
  • Увеличенное прямое падение напряжения

При подозрении на неисправность диода Шоттки в импульсном блоке питания рекомендуется заменить все диоды в соответствующей цепи.

Перспективы развития и применения диодов Шоттки

Диоды Шоттки продолжают совершенствоваться и находят новые области применения:

  • Разработка диодов с еще меньшим прямым падением напряжения
  • Повышение максимально допустимого обратного напряжения
  • Улучшение температурной стабильности
  • Применение в силовой электронике на все более высоких частотах
  • Использование в быстродействующих аналого-цифровых преобразователях
  • Интеграция в современные полупроводниковые технологии

Благодаря своим уникальным свойствам диоды Шоттки остаются востребованными и перспективными компонентами современной электроники, находя все новые применения в различных устройствах.


Диод Шоттки. Устройство, принцип работы и основные характеристики.

Aveal

Приветствую всех на сайте MicroTechnics снова, и сегодня мы продолжим курс «Основы электроники». Героем статьи станет еще один электронный компонент, а именно диод Шоттки. В недавних статьях мы рассматривали принцип работы и применение диодов и стабилитронов:

  • Устройство полупроводникового диода, p-n переход.
  • Стабилитрон. Принцип работы, вольт-амперная характеристика.

И вот настало время диода Шоттки.

Основной отличительной особенностью этого элемента является малое падение напряжения при прямом включении (относительно обычного выпрямительного диода). Давайте разберемся, с чем же в данном случае связано это явление.

Сердцем диода Шоттки является не p-n переход, который образуется при соприкосновении двух полупроводников с разными типами проводимости, а так называемый барьер Шоттки

. И элемент, и барьер названы так в честь немецкого физика Вальтера Шоттки, который занимался исследованием этих процессов и явлений в 1930-х годах.

Так вот, барьер Шоттки — это переход между металлом и полупроводником. В обычном диоде у нас используется переход между полупроводниками p-типа и n-типа, а здесь уже совсем другая история — металл + полупроводник.

Для функционирования барьера Шоттки необходимо, чтобы работы выхода использующихся металла и полупроводника были различными. А работа выхода, в свою очередь, это энергия, которую необходимо сообщить электрону для его удаления из твердого тела. Рассмотрим случай, когда барьер образуется при контакте металла и полупроводника n-типа. Причем работа выхода электронов из полупроводника меньше, чем работа выхода из металла:

\phi_{П} < \phi_{М}

Возникающий ток термоэлектронной эмиссии можно рассчитать следующим образом:



j = (1 \medspace - < R>) \medspace A \medspace T^2 \medspace e^{-\phi / kT}

Здесь нам важно заметить, что поскольку \phi_{М} > \phi_{П}, то, напротив, j_{М} < j_{П}. В результате этого при контакте металла и полупроводника в пограничной области буду скапливаться заряды:

Иными словами, из-за того, что работа выхода из полупроводника меньше, то электронам проще перейти из него в металл, чем наоборот, в обратном направлении. Но как и для p-n перехода этот процесс не будет протекать бесконечно. Эти заряды создадут дополнительное электрическое поле в граничной области, и в результате под действием этого поля токи термоэлектронной эмиссии выравняются.

Как видите, в целом, процессы, протекающие в барьере Шоттки, по своей сути очень похожи на то, что происходит в p-n переходе при контакте двух полупроводников. При подключении внешнего напряжения возникает дополнительное поле, которое смещает баланс токов в пограничной области.

Несмотря на некую схожесть процессов ключевым отличием является то, что в диоде Шоттки протекание тока как при прямом смещении, так и при обратном, связано исключительно с перемещением основных носителей заряда. То есть по сравнению с p-n переходом отсутствует диффузионная составляющая тока, которая связана с инжекцией неосновных носителей. А это, в свою очередь, приводит ко второй важнейшей отличительной особенности диодов Шоттки — повышенному быстродействию (поскольку отсутствуют рекомбинационные и диффузионные процессы).

Как вы помните, при прямом смещении в обычном диоде в полупроводниковых областях накапливаются неосновные носители заряда — дырки в n-области и электроны в p-области:

Так вот в момент перехода диода в закрытое состояние (при подаче обратного смещения) неосновные носители начинают перемещаться навстречу друг другу, что приводит к возникновению кратковременного импульса обратного тока. Для диодов Шоттки же этот негативный и нежелательный эффект фактически сводится на нет.

Итак, суммируем все, что мы рассмотрели, и построим вольт-амперную характеристику диода Шоттки и обычного выпрямительного диода:

А теперь резюмируем плюсы и минусы этих элементов:

  • Первое преимущество — меньшее падение напряжения при прямом включении. Для диодов Шоттки оно может составлять 0.2-0.4 В, тогда как для обычных кремниевых диодов величина равна 0.6-0.7 В. А меньшее напряжение при одинаковом токе — это меньшая рассеиваемая мощность, то есть диод Шоттки будет нагреваться гораздо меньше.
  • Быстродействие — бесспорный плюс, который позволяет использовать диоды Шоттки на более высоких частотах.
  • Из сравнения вольт-амперных характеристик мы можем заметить, что обратный ток обычного диода имеет меньшую величину. Это уже относится к недостаткам диодов Шоттки. Причем с повышением температуры обратный ток будет увеличиваться еще больше.
  • И еще один недостаток — при превышении максимально допустимого значения обратного напряжения диод Шоттки выходит из строй с вероятностью равной 100%. В то же время обычный диод может перейти в режим обратимого пробоя (лавинного или туннельного) в том случае, если для него не произошел тепловой пробой (также необратимый). И при этом максимально допустимые значения обратного напряжения для диодов Шоттки почти всегда значительно меньше, чем для обычных диодов.

А теперь давайте проведем несколько практических экспериментов. Протестируем две аналогичные схемы на работу с сигналами высокой частоты. Только в одной схеме задействуем диод Шоттки, а в другой обычный выпрямительный диод и сравним осциллограммы сигналов на выходе.

На принципиальных схемах диод Шоттки обозначается так:

Тесты будем проводить на простой схеме однополупериодного выпрямителя:

Для эксперимента я взял диод Шоттки 10BQ015 и выпрямительный диод 1N4001. Попробуем подать на вход синусоиду с частотой 1 КГц:

Первый канал (желтый) — сигнал на входе
Второй канал (красный) — сигнал на выходе цепи с диодом Шоттки
Третий канал (синий) — сигнал на выходе цепи с обычным диодом

Результат вполне ожидаем. Диоды пропускают ток только в одном направлении, поэтому нижний полупериод входного сигнала срезается. Пока разницы особо никакой не наблюдается. Увеличиваем частоту входного сигнала до 100 КГц:

Первый канал (желтый) — сигнал на входе
Второй канал (красный) — сигнал на выходе цепи с диодом Шоттки
Третий канал (синий) — сигнал на выходе цепи с обычным диодом

И здесь уже видим, что обычный диод с таким сигналом попросту перестает справляться. При переключении диода (из открытого состояния в закрытое) возникает нежелательный импульс обратного тока (в точности так, как мы и обсудили чуть ранее).

Итак, резюмируем. Мы рассмотрели устройство, основные характеристики и принцип работы диода Шоттки, давайте на этом и завершим сегодняшнюю статью, всем спасибо 🤝

Типовая схема включения диода шоттки. Что такое диод шоттки, его характеристики и способ проверки мультиметром

Сегодня тема нашего обзора — диод Шоттки. Тема познавательная и напечатана специально для начинающих радиолюбителей. В современных радиосхемах очень часто встречается термин — Диод «Шоттки», так давайте узнаем, что же он из себя представляет. Диод шоттки — это полупроводниковый диод выполненный на основе контакта металл-полупроводник. Назван в честь Вальтера Шоттки. Схематическое изображение диода шоттки похоже на обычный диод с некоторыми незначительными отличиями.

Вместо п-н перехода, в диодах шоттки в качестве барьера используют металл — полупроводник, в области этого перехода возникает потенциальный барьер — барьер шоттки, изменение высоты которого приводит к изменению протекания тока через прибор. Самая главная особенность диодов Шоттки — это низкий уровень падения прямого напряжения после перехода, отсутствие заряда обратного восстановления. На основе барьера Шоттки изготавливают в частности быстродействующие и ультрабыстрые диоды, они служат главным образом как СВЧ диоды различного назначения.

Структура диода: 1 — полупроводниковая подложка; 2 — эпитаксиальная плёнка; 3 — контакт металл — полупроводник; 4 — металлическая плёнка; 5 — внешний контакт.

Такой диод позволяет получать нужную высоту потенциального барьера, посредством выбора нужного металла, очень низкий уровень высокочастотных шумов, что дает возможность применить диод Шоттки в импульсных блоках питания и в цифровых аппаратурах. Диоды Шоттки применяют также как приемники излучения, модулятор света, нашли широкое применение в солнечных батареях. Среди недостатков данных типов диода стоит отметить чувствительность к обратным значениям тока и напряжения, из — за чего диод может перегреться и выйти из строя.

Работает в температурном диапазоне от — 65 до плюс 160 градусов по цельсию, допустимое обратное напряжение промышленных диодов Шоттки ограничено 250 вольт. Такая деталь сегодня стала незаменимым полупроводниковым прибором. Диоды Шоттки также выпускаются в SMD корпусах. Чаще всего они встречаются в стеклянном, пластмассовом и металлическом корпусе. Автор — АКА.

Диод полупроводниковый, применяющий в принципе своей работы барьерный эффект, носит имя немецкого учёного, его описавшего, – Вальтера Шоттки.

Важно! Барьерный эффект – серьёзное влияние общего объемного заряда на развитие разряда в промежутке с резко неравномерным полем.

Дополнительная информация. Что такое диод – электронный элемент, обладающий неодинаковой возможностью проводить электрический ток, в зависимости от его направления.

Диод Шоттки: принцип работы

От классического вида вентиль Шоттки отличается тем, что основу его работы составляет пара полупроводник-металл. Зачастую эта пара упоминается как барьер Шоттки. Этот барьер, кроме схожей с p-n переходом способности проводить электричество в одну сторону, обладает несколькими полезными особенностями.

Арсенид галлия и кремний – основные поставщики материала для производства электронного элемента в промышленных условиях. В более редких случаях используют драгоценные химические элементы: платина, палладий и им подобные.

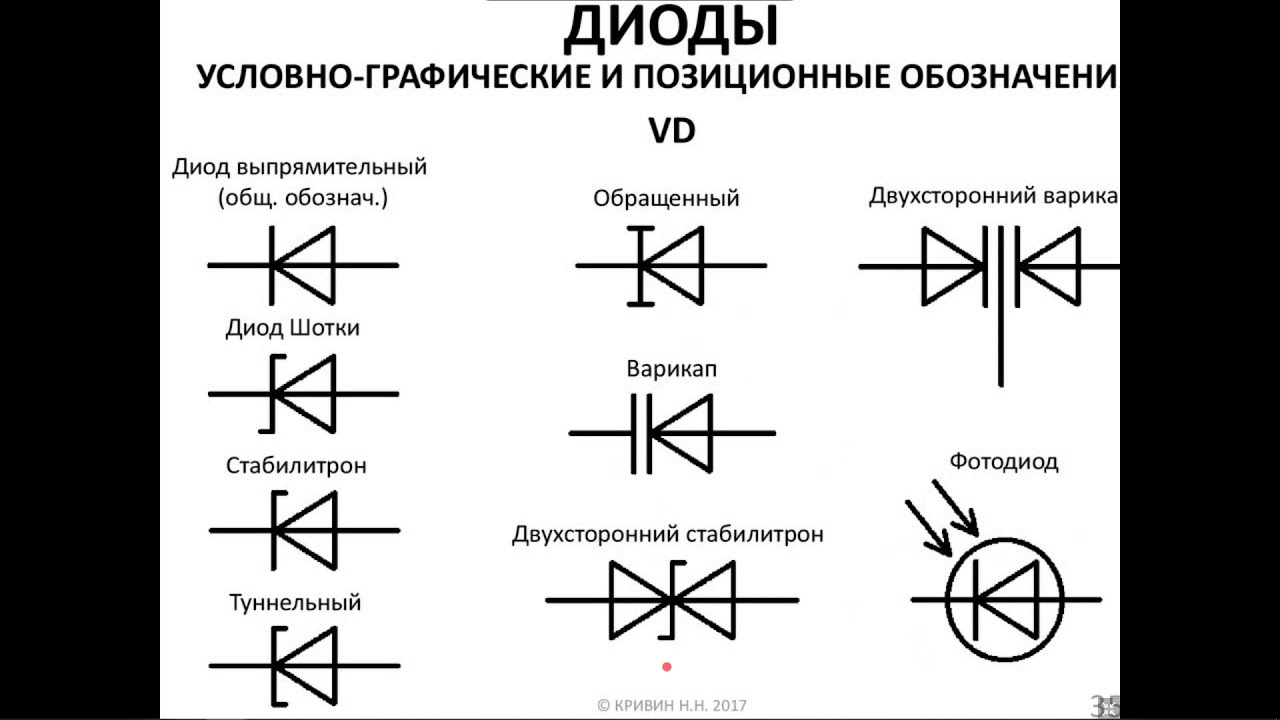

Его графическое условное выражение на электрических схемах не совпадает с классическими диодами. Маркировка электронных элементов похожа. Также встречаются двойные диоды в виде сборки.

Важно! Двойной диод – это пара диодов, совмещенных в общем объеме.

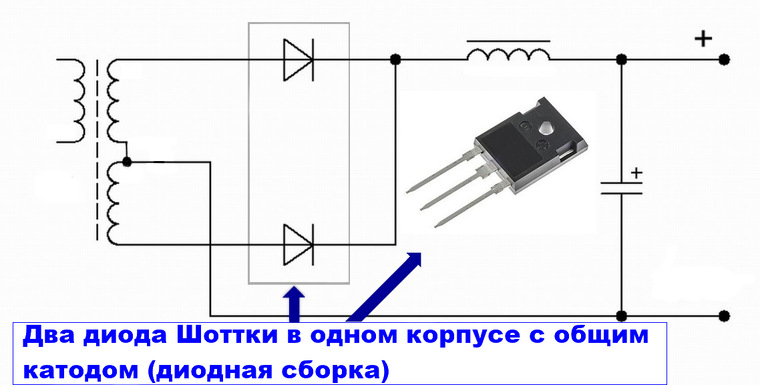

Сдвоенный диод с барьером Шоттки

У сдвоенных вентилей выходы катодов или анодов совмещены. Отсюда следует, что такое изделие обладает тремя концами. Сборки с общим катодом, например, работают там, где требуются импульсные блоки питания. Диоды Шоттки с общим анодом используются существенно реже.

Диоды находятся в едином корпусе и используют для их изготовления одну технологию производства, поэтому по набору своих параметров они как близнецы-братья. Температура работы у них тоже одинаковая, т.к. находятся в общем пространстве. Данное свойство значительно уменьшает необходимость их замены из-за потери работоспособности.

Самые важные отличительные свойства рассматриваемых вентилей – это незначительное прямое падение напряжения (до 0,4 В) в момент перехода и высокое время срабатывания.

Однако упомянутая величина падения напряжения обладает узким диапазоном прикладываемого напряжения – не более 60 В. И сама эта величина мала, что задаёт достаточно узкий спектр применения данных диодов. Если напряжение превысит указанную величину, барьерный эффект исчезает, и диод начинает работать в режиме обычного выпрямительного диода. Обратное напряжение для большинства из них не выходит за рамки 250 В, однако существуют образцы с величиной обратного напряжения 1,2 кВ.

При проектировании электрических схем проектировщики частенько на принципиальных схемах диод Шоттки не выделяют графически, однако в спецификации к заказу указывают на его использование, прописывая в типе. Поэтому при заказе оборудования на это нужно обращать пристальное внимание.

Из неудобств в работе с вентилями с барьером Шоттки необходимо отметить их чрезвычайную «нежность» и нетерпимость к малейшему, даже очень короткому по времени превышению номинала обратного напряжения. В этом случае они просто выходят из строя и больше не восстанавливаются, что, в сравнении с кремниевыми диодами, не идёт им на пользу, т.к. последние обладают свойством самовосстановления, после чего могут продолжать работать в обычном режиме, не требуя замены. Также нельзя забывать, что обратный ток в них критически зависит от градуса перехода. При появлении значительного значения обратного тока, пробоя не избежать.

Повышенная рабочая частота вследствие незначительной емкости переходных процессов и короткого периода восстановления по причине серьёзного быстродействия – те положительные свойства, позволяющие использовать данные диоды, например, радиолюбителям. Также применяют их на частотах, достигающих нескольких сотен кГц, например, в импульсных выпрямителях. Большое количество произведённых диодов уходит для использования в микроэлектронике. Современный уровень развития науки и промышленности дозволяет использовать в процессе изготовления вентилей с барьером Шоттки нано технологии. Созданные таким образом вентили применяют для шунтирования транзисторов. Данное решение серьёзно увеличивает срабатывание последних.

Диоды Шоттки в источниках питания

В компьютерных блоках питания очень часто расположены вентили Шоттки. Пятивольтовое напряжение обеспечивает серьёзный ток в десятки ампер, что для низковольтных систем питания является рекордом. Для этих блоков питания и применяют вентили Шоттки. В основном, используются сдвоенные диоды с единым катодом. Ни один качественный современный питающий блок компьютеров не обходится без такой сборки.

Диагноз. «Перегоревший» питающий блок электронного устройства чаще всего означает необходимость замены сгоревшей сборки Шоттки. Причины неисправности всего две: увеличенный ток утечки и электрический пробой. При наступлении описанных состояний электрическое питание на компьютер перестаёт подаваться. Защитные механизмы сработали. Рассмотрим, как это происходит.

Напряжение на входе компьютера отсутствует на постоянной основе. Блок питания полностью заблокирован вшитой в компьютер защитой.

Бывает «непонятная» ситуация: вентилятор охлаждения то начинает работать, то опять характерный шум пропадает. Это означает, что напряжение на входе компьютера (выходе питающего блока) то появляется, то исчезает. Т.е. защита отрабатывает периодические ошибки, но блокировать полностью источник не спешит. Появился неприятный запах, идущий от горячего блока? Диодный блок точно требует замены. Ещё один способ домашней диагностики: при большой нагрузке центрального процессора питающий блок отключился сам по себе. Это признак утечки.

После ремонта блока питания, связанного с заменой сдвоенных диодов Шоттки, необходимо «прозвонить» и транзисторы. При обратной процедуре диоды также требуют проверки. Особенно это правило актуально, если причиной ремонта стала утечка.

Проверка диодов Шоттки

Бытовой мультиметр хорошо справляется с задачей проверки любого вида диодов с барьером Шоттки. Способ проверки очень схож с проверкой рядового диода. Однако есть свои секреты. Электронный элемент с утечкой особенно тяжело поддаётся корректной проверке. Во-первых, диодную сборку необходимо извлечь из схемы. Для этого потребуется паяльник. Если диод пробит, то сопротивление, близкое к нулю, во всех возможных режимах работы подскажет о его неработоспособности. По физическим процессам это напоминает замыкание.

«Утечка» диагностируется сложнее. Самый распространённый мультиметр для населения – dt-830, в большинстве случаев измерений в положении «диод» не увидит проблему. При переведении регулятора в положение «омметр» омическое сопротивление уйдёт в бесконечность. Также прибор не должен показывать наличие Омического сопротивления. В противном случае требуется замена.

Диоды Шоттки распространены в электрике и радиоэлектронике. Область их использования широкая, вплоть до приёмников альфа излучения и различных космических аппаратов.

Видео

Многие великие ученые исследовали свойства p-n перехода. Как вы уже догадались, это обычный диод, который можно увидеть в любой электронной схеме. На момент его изобретения это был элемент, который произвел настоящую революцию и изменил все представления о будущем электроники. Также без внимания не оставалась и технология его изготовления. Появился диод Зеннера и Ганна. Еще был изобретен диод Шоттки,

обладающий интересными свойствами. Его использование в электронике не было таким сенсационным, как у его знаменитых “собратьев”. Особые свойства этого элемента ранее применялись в узкоспециализированных схемах и не находили широкого применения. Тем интереснее, что в последнее время диод Шоттки начал использоваться как основной элемент в импульсных источниках питания. Он работает практически во всех электронных бытовых приборох: телевизорах, магнитофонах, персональных компьютерах, ноутбуках и т.д.

Особые свойства прибора проявляются в низком падении напряжения на р-n переходе. Оно не превышает 0,4 Вольта. То есть по этому параметру он максимально приближен к идеальному элементу, который используется в расчетах. Правда, при напряжении более 50 вольт эти свойства пропадают. Но тем не менее, диод Шоттки стал широко использоваться в схемах с Питание таких схем не превышало 15 Вольт постоянного напряжения, что позволяло в полной мере воспользоваться свойствами этого прибора. Он мог стоять в цепи обратной связи в качестве ограничительного элемента или участвовать в работе регуляторов.

Кроме такого немаловажного свойства, как на p-n переходе, диод Шоттки обладает небольшой емкостью. Это позволяет ему работать в высокочастотных схемах. Практически “идеальные” свойства этого элемента не искажают сигнал высокой частоты. Именно поэтому его стали ставить в импульсные блоки питания, устройства связи и регуляторы.

Но кроме положительных качеств необходимо отметить и недостатки. Диоды Шоттки очень чувствительны даже к кратковременному превышению обратного напряжения от допустимого значения. Это приводит к выходу элемента из строя. В отличие от своих кремниевых “собратьев” он не восстанавливается. Тепловой пробой приводит либо к появлениям токов утечки, либо к “превращению” прибора в проводник.

Первая неисправность приведет к нестабильной работе всего электронного устройства. Ее достаточно сложно найти и устранить. Что касается теплового пробоя, то, например, в это приведет к срабатыванию защиты от После замены неисправного элемента блок питания будет нормально работать.

Современная промышленность выпускает достаточно мощные диоды Шоттки. Импульсный ток в таких приборах может достигать 1,2 кА. Постоянный рабочий ток в некоторых типах доходит до 120 А. Такие приборы обладают широким токовым диапазоном и неплохими эксплуатационными характеристиками. Они с успехом применяются в бытовых приборах и промышленной электронике.

Диод Шоттки еще одна разновидность типичного полупроводникового диода, его отличительная особенность это малое падение напряжения при прямом включении. Название свое он получил в честь немецкого физика изобретателя Вальтера Шоттки. В этих диодах в роли потенциального барьера применяется переход металл-полупроводник, а не p-n переход. Допустимое обратное напряжение диодов Шоттки обычно около 1200 вольт, например CSD05120 и его аналоги, на практике они используются в низковольтных цепях при обратном напряжении до нескольких десятков вольт.

На принципиальных схемах они обозначается почти как диод, мотри рисунок выше, но с небольшими графическими отличиями, кроме того достаточно часто попадаются сдвоенные диоды-шоттки.

Сдвоенный диод Шоттки – это два отдельных элемента собранных в одном общем корпусе причем выводы катодов или анодов этих компонентов объединены. Поэтому сдвоенный диод, обычно трех выводной. В импульсных и компьютерных блоках питания можно достаточно часто увидеть сдвоенные диоды Шоттки с общим катодом.


Так как оба диода размещены в едином корпусе и собраны при одинаковом технологическом процессе, то их технические параметры почти идентичны. При подобном размещение в одном корпусе, во время работе они будут находится в одном температурном режиме, а это один из главный факторов увеличения надежность работы устройства в целом.

Достоинства

Падение напряжения на диоде при прямом включении всего 0,2-0,4 вольт, в то время, как на типовых кремниевых диодах, этот параметр составляет 0,6-0,7 вольта. Такое низкое падение напряжения на полупроводнике, при прямом включении, свойственно только диодам Шоттки с обратным напряжением максимум десятки вольт, но в случае повышения уровня приложенного напряжения, падение напряжения на диоде Шоттки уже сопоставимо с кремниевым диодом, что достаточно сильно ограничивает использование диодов Шоттки в современной электронике.
Теоретически любой диод Шоттки может обладает малой емкостью барьера. Отсутствие в явном виде классического p-n перехода позволяет существенно увеличить рабочую частоту прибора. Этот параметр нашел широкое применение в производстве интегральных микросхем, где диодами Шоттки шунтируют переходы транзисторов, используемых в роле логических элементов. В силовой электронике важен другой параметр диодов Шоттки, а именно, низкое время восстановления дает возможность использовать силовые выпрямители на частоты от сотни кГц и выше. Например, радиокомпонент MBR4015 (на 15 В и 40 А), используется для выпрямления ВЧ напряжения, а его время восстановления всего 10 кВ/мкс.
Благодаря указанным выше положительным свойствам, выпрямители построенные на диодах Шоттки отличаются от выпрямителей на стандартных диодах более низким уровнем помех, поэтому их применяют в аналоговых вторичных блоках питания.

Минусы

В случае краткосрочного превышении допустимого уровня обратного напряжения диод Шоттки выходит из строя, в отличие от типовых кремниевых диодов, которые просто перейдут в режим обратимого пробоя, при условии, что рассеиваемая мощность кристалла не выше допустимых значений, а после снижения напряжения диод полностью восстанавливает свои характеристики.
Диодам Шоттки свойственны более высокие значения обратных токов, увеличивающиеся с ростом температуры кристалла и в случае неудовлетворительных условий работы теплоотвода при работе с высокими токами приводят к тепловому пробою радиокомпонента.

Диоды Шоттки, как я уже отметил выше, активно используются в компьютерных блоках питания и импульсных стабилизаторах напряжения. Они используются в низковольтных и сильноточных частях схемы компьютерных ИБП на + 3,3 вольта и + 5,0 вольт. Чаще всего применяются сдвоенные диоды с общим катодом. Именно использование сдвоенных диодов считаться признаком высококачественного .

Сгоревший диод Шоттки одна из наиболее типовых неисправностей при . У диода может быть два нерабочих состояния: электрический пробой и утечка на корпус. При любом из этих состояний ИБП блокируется благодаря встроенной схеме защиты.

В случае электрического пробоя все вторичные напряжения в блоке питания отсутствуют. Во случае утечки вентилятор компьютерного БП может «подёргиваться» и на выходе могут появляются пульсации выходного напряжения, периодически пропадающие. То есть модуль защиты периодически срабатывает, но полной блокировки не происходит. Диоды Шоттки 100% сгорели, если радиатор, на котором они закреплены, очень теплый или сильно пованивает горелым от них.

Следует сказать пару слов о том, что при ремонте ИБП после замены диодов, особенно с подозрением на утечку на корпус, следует прозвонить все силовые транзисторы работающие в ключевом режиме. А также в случае замены ключевых транзисторов проверка диодов является обязательной и строго необходимой.

Методика проверки диода Шоттки такая же, как и стандартного типового диода. Но и тут есть небольшие отличия. Очень трудно проверить диод этого типа уже впаянный в схему. Поэтому, сборку или отдельный элемент необходимо сначала демонтировать из схемы для проверки. Достаточно просто можно определить полностью пробитый элемент. На всех пределах измерения сопротивления, мультиметр отобразит в обе стороны бесконечно низкое сопротивление или короткое замыкание.

Сложнее проверить с подозрением на утечку. Если проводить проверку типичным мультиметром, например DT-830 в режиме «диода» то мы увидим исправный компонент. Однако если сделать измерение в режиме омметра, то обратное сопротивление на пределе «20 кОм» определяется как бесконечно огромное (1). Если же элемент показывает какое-то сопротивление, например 5 кОм, то этот диод лучше считать подозрительный и заменить на точно работоспособный. Иногда лучше сразу заменить диодов Шоттки по шинам +3,3V и +5,0V в компьютерном ИБП.

Их иногда используют в приемники альфа и бета излучения (дозиметрах), фиксаторах нейтронного излучения, а кроме того на барьерных переходах Шоттки собирают панели солнечных батарей которые питают электроэнергией космические аппараты бороздящие просторы нашей необъятной вселенной.

Диод Шоттки – это полупроводниковый электрический выпрямительный элемент, где в качестве барьера используется переход металл-полупроводник. В результате приобретаются полезные свойства: высокое быстродействие и малое падение напряжения в прямом направлении.

Из истории открытия диодов Шоттки

Выпрямительные свойства перехода металл-полупроводник впервые замечены в 1874 году Фердинандом Брауном на примере сульфидов. Пропуская ток в прямом и обратном направлении, он отметил разницу в 30%, что в корне противоречило известному закону Ома. Браун не смог объяснить происходящего, но, продолжив исследования, установил, что и сопротивление участка пропорционально протекающему току. Что также выглядело необычно.

Опыты повторились физиками. К примеру, Вернер Сименс отметил похожие свойства селена. Браун установил, что свойства конструкции проявляются наиболее ярко при небольшом размере контактов, приложенных к кристаллу сульфида. Исследователь применял:

  • подпружиненную проволоку с давлением 1 кг;
  • ртутный контакт;
  • металлизированную медью площадку.

Так на свет появился точечный диод, в 1900 году помешавший нашему соотечественнику Попову взять патент на детектор для радио. В собственных работах Браун излагает исследования марганцевой руды (псиломелана). Прижав контакты к кристаллу струбциной и изолировав губки от токонесущей части, учёный получил превосходные результаты, но применения эффекту в то время не нашлось. Описав, необычные свойства сульфида меди, Фердинанд положил начало твердотельной электронике.

За Брауна практическое применение нашли единомышленники. Профессор Джагдиш Чандра Бос сообщил 27 апреля 1899 года о создании первого детектора-приёмника для работы в паре с радиопередатчиком. Он использовал галенит (оксид свинца) в паре с простым проводом и поймал волны миллиметрового диапазона. В 1901 году запатентовал своё детище. Не исключено, что под влиянием слухов о Попове. Детектор Боса использован в первой трансатлантической радиопередаче Маркони. Аналогичного рода устройства на кристалле кремния запатентовал в 1906 году Гринлиф Уиттер Пиккард.

В своей речи на вручении Нобелевской премии в 1909 году Браун отметил, что не понимает принципов открытого им явления, зато обнаружил целый ряд материалов, проявляющих новые свойства. Это уже упомянутый выше галенит, пирит, пиролюзит, тетраэдрит и ряд прочих. Перечисленные материалы привлекли внимание по простой причине: проводили электрический ток, хотя считались соединениями элементов таблицы Менделеева. Прежде подобные свойства считались прерогативой простых металлов.

Наконец, в 1926 году уже появились первые транзисторы с барьером Шоттки, а теорию под явление подвёл Уильям Брэдфорд Шокли в 1939 году. Тогда же Невилл Франсис Мот объяснил явления, происходящие в на стыке двух материалов, вычислив ток диффузии и дрейфа основных носителей заряда. Вальтер Шоттки дополнил теорию, заменив линейное электрическое поле затухающим и добавив представление о донорах ионов, расположенных в приповерхностном слое полупроводника. Объёмный заряд на границе раздела под слоем металла назвали именем учёного.

Схожие попытки подведения теории под имеющийся факт предпринимал Давыдов в 1939 году, но неправильно дал лимитирующие факторы для тока и допустил прочие ошибки. Самые правильные выводы сделал Ханс Альбрехт Бете в 1942 году, увязавший ток с термоэлектронной эмиссией носителей сквозь потенциальный барьер на границе двух материалов. Таким образом, современное название явления и диодов должно бы носить имя последнего учёного, теория Шоттки обнаруживала изъяны.

Теоретические исследования упираются в сложность измерения работы выхода электронов из материала в вакуум. Даже для химически инертного и стабильного металла золота определённые показания разнятся от 4 до 4,92 эВ. При высокой степени вакуума, в отсутствие ртути от насоса или масляной плёнки, получаются значения в 5,2 эВ. С развитием технологии в будущем предвидятся значения точнее. Иным вариантом решения станет использование сведений об электроотрицательности материалов для правильного предсказания событий на границе перехода. Эти величины (по шкале Поллинга) известны с точностью до 0,1 эВ. Из сказанного понятно: сегодня правильно предсказать высоту барьера по указанным методикам и, следовательно, выпрямительные свойства диодов Шоттки не представляется возможным.

Лучшие способы определения высоты барьера Шоттки

Высоту допустимо определить по известной формуле (см. рис). Где С – коэффициент, слабо зависящий от температуры. Зависимость от приложенного напряжения Va, несмотря на сложную форму считается почти линейной. Угол наклона графика составляет q/ kT. Высоту барьера определяют по графику зависимости lnJ от 1/Т при фиксированном напряжении. Расчёт ведётся по углу наклона.

Альтернативный метод состоит в облучении перехода металл-полупроводник светом. Используются способы:

  1. Свет проходит через толщу полупроводника.
  2. Свет падает прямо на чувствительную площадку фотоэлемента.

Если энергия фотона укладывается в промежуток энергий между запрещённой зоной полупроводника и высотой барьера, наблюдается эмиссия электронов из металла. Когда параметр выше обоих указанных величин, выходной ток резко возрастает, что легко заметно на установке для эксперимента. Указанный метод позволяет установить, что работы выхода для одинакового полупроводника, с разными типами типами проводимости (n и p), в сумме дают ширину запрещённой зоны материала.

Новым методом для определения высоты барьера Шоттки служит измерение ёмкости перехода в зависимости от приложенного обратного напряжения. График показывает вид прямой, пересекающей ось абсцисс в точке, характеризующей искомую величину. Результат экспериментов сильно зависит от качества подготовки поверхности. Изучение технологических методов обработки показывает, что травление в плавиковой кислоте оставляет на образце из кремния слой оксидной плёнки толщиной 10 — 20 ангстрем.

Неизменно отмечается эффект старения. Меньше характерен для диодов Шоттки, образованных путём скола кристалла. Высоты барьеров отличаются для конкретного материала, в отдельных случаях сильно зависят от электроотрицательности металлов. Для арсенида галлия фактор почти не проявляется, в случае с сульфидом цинка играет решающую роль. Зато в последнем случае слабое действие оказывает качество подготовки поверхности, для GaAs это крайне важно. Сульфид кадмия находится в промежуточном положении относительно указанных материалов.

При исследовании оказалось, что большинство полупроводников ведёт себя подобно GaAs, включая кремний. Мид объяснил это тем, что на поверхности материала образуется ряд формаций, где энергия электронов лежит в области трети запрещённой зоны от зоны валентности. В результате при контакте с металлом уровень Ферми в последнем стремится занять схожее положение. История повторяется с любым проводником. Одновременно высота барьера становится разницей между уровнем Ферми и краем зоны проводимости в полупроводнике.

Сильное влияние электроотрицательности металла наблюдается в материалах с ярко выраженными ионными связями. Это прежде всего четырёхвалентный оксид кремния и сульфид цинка. Объясняется указанный факт отсутствием формаций, влияющих на уровень Ферми в металле. В заключение добавим, что исчерпывающей теории по поводу рассматриваемого вопроса сегодня не создано.

Преимущества диодов Шоттки

Не секрет, что диоды Шоттки служат выпрямителями на выходе импульсных блоков питания. Производители упирают на то, что потери мощности и нагрев в этом случае намного ниже. Установлено, что падение напряжения при прямом включении на диоде Шоттки меньше в 1,5 – 2 раза, нежели в любом типе выпрямителей. Попробуем объяснить причину.

Рассмотрим работу обычного p-n-перехода. При контакте материалов с двумя разными типами проводимости начинается диффузия основных носителей за границу контакта, где они уже не основные. В физике это называется запирающим слоем. Если на n-область подать положительный потенциал, основные носители электроны моментально притянутся в выводу. Тогда запирающий слой расширится, ток не течёт. При прямом включении основные носители, напротив, наступают на запирающий слой, где активно с ним рекомбинируют. Переход открывается, течёт ток.

Выходит, ни открыть, ни закрыть простой диод мгновенно не получится. Идут процессы образования и ликвидация запирающего слоя, требующие времени. Диод Шоттки ведёт себя чуть по-иному. Приложенное прямое напряжение открывает переход, но инжекции дырок в n-полупроводник практически не происходит, барьер для них велик, в металле таких носителей мало. При обратном включении в сильно легированных полупроводниках способен течь туннельный ток.

Читатели, ознакомленные с темой Светодиодное освещение, уже в курсе, что первоначально в 1907 году Генри Джозеф Раунд сделал открытие на кристаллическом детекторе. Это диод Шоттки в первом приближении: граница металла и карбида кремния. Разница в том, что сегодня используют полупроводник n-типа и алюминий.

Свойства перехода зависят от применяемых материалов и от геометрических размеров. Объёмный заряд в рассматриваемом случае меньше, нежели при контакте двух полупроводников разного типа, значит, время переключения значительно снижается. В типичном случае укладывается в диапазон от сотен пс до десятков нс. Для обычных диодов минимум на порядок выше. В теории это выглядит как отсутствие повышения уровня барьера при приложенном обратном напряжении. Легко объяснить и малое падение напряжения тем, что часть перехода составлена чистым проводником. Актуально для приборов, рассчитанных на сравнительно низкие напряжения в десятки вольт.

Сообразно свойствам диодов Шоттки они находят широкое применение в импульсных блоках питания для бытовой техники. Это позволяет снизить потери, улучшить тепловой режим работы выпрямителей. Малая площадь перехода обусловливает низкие напряжения пробоя, что слегка компенсируется увеличением площади металлизации на кристалле, охватывающей часть изолированной оксидом кремния области. Эта площадь, напоминающая конденсатор, при обратном включении диода обедняет прилегающие слои основными носителями заряда, значительно улучшая показатели.

Благодаря быстродействию диоды Шоттки активно применяются в интегральных схемах, нацеленных на использование высоких частот — рабочих и частот синхронизации.

Различия между диодом и диодом с барьером Шоттки

Существуют различные типы диодов (электронные компоненты, которые необходимо правильно использовать в зависимости от их расположения и применения). Например, диоды с барьером Шоттки часто используются в схемах питания, от которых требуется высокая эффективность и компактность.

В этой статье мы объясним такие темы, как «Что такое диод с барьером Шоттки?» — Когда ты их используешь? и «Чем они отличаются от обычных диодов».

Содержание

  • Что такое диод с барьером Шоттки?
  • Диоды с барьером Шоттки используются в низковольтных импульсных силовых цепях
  • Является ли диод с барьером Шоттки универсальным диодом?
  • Чем они отличаются от диодов быстрого восстановления (FRD)?
  • Краткое изложение того, как использовать диоды в цепях питания

Что такое диод с барьером Шоттки?

Диод с барьером Шоттки — это диод, в котором используется явление, называемое барьером Шоттки, когда электричество течет только в одном направлении при соединении полупроводника и металла. Поскольку их структура отличается от PN-перехода, состоящего из полупроводников P-типа/N-типа обычных диодов, их электрические характеристики отличаются от характеристик обычных диодов.

Диоды с барьером Шоттки характеризуются тем, что по сравнению с диодами, выполненными на PN-переходе, время их перехода из открытого состояния в закрытое (время обратного восстановления trr) меньше, а их прямое напряжение V F ниже.

Эта характеристика очень удобна для работы на высоких частотах, например, при переключении источников питания, и они являются незаменимым электронным компонентом для повышения эффективности и миниатюризации токовых цепей питания.

Структура диода с барьером Шоттки (слева) и диаграмма электрических характеристик (справа). На стыке полупроводника и металла есть электрическая стена, называемая барьером Шоттки, которая позволяет электричеству течь только в одном направлении.

Артикул: Диод с барьером Шоттки | Что такое диод? | Советы путешественникам по электронике | ROHM Co., Ltd.

Диоды с барьером Шоттки — это электронные компоненты, которым присвоены уникальные символы схемы, чтобы их можно было четко идентифицировать на схемах. Линия катодной части изогнута в форме буквы S, когда анод виден с левой стороны, хотя некоторые редакторы схем имеют квадратную форму буквы S вместо изогнутой линии. В аналогичных электронных компонентах есть стабилитрон (его катодная часть имеет Z-образную форму), поэтому будьте осторожны, чтобы не перепутать их.

Будьте осторожны, не перепутайте диоды Зенера и диоды с барьером Шоттки, так как они имеют схожие схематические символы.

Диоды с барьером Шоттки используются в низковольтных коммутационных силовых цепях

Я объяснил, что характеристики диодов с барьером Шоттки — это их «быстрое обратное время восстановления» и «низкое прямое напряжение», и что эти характеристики могут быть использованы при переключении цепи питания.

Импульсные источники питания могут быть уменьшены по размеру, поскольку частота переключения выше, но должны использоваться электронные компоненты, способные работать с более высокими частотами. Диоды с барьером Шоттки имеют малое время обратного восстановления и могут работать при высокоскоростном переключении.

Кроме того, поскольку прямое напряжение низкое и потери при выпрямлении малы, можно сконфигурировать импульсные схемы питания, которые являются компактными, высокоэффективными и выделяют мало тепла.

Благодаря этим характеристикам диоды с барьером Шоттки используются на вторичных сторонах преобразователей ACDC и низковольтных преобразователей постоянного тока.

Можно ли где-нибудь использовать диоды с барьером Шоттки?

Пока что диоды с барьером Шоттки звучат как высокоэффективные универсальные диоды, но следует отметить, что их можно использовать не во всех типах схем.

Во-первых, диоды с барьером Шоттки имеют предел около 200В (а для многих изделий предел примерно до 40В) даже для изделий с высоким выдерживаемым напряжением, поэтому их нельзя использовать для контроля высоких напряжений.

Еще большую проблему представляет тенденция к тепловому разгону. Диоды с барьером Шоттки имеют большой ток утечки в выключенном состоянии, при этом ток утечки может увеличиваться из-за влияния тепла.

В цепи высокого напряжения нельзя игнорировать влияние тока утечки. Если тепловая конструкция неадекватна, увеличение тока утечки из-за выделения тепла не остановит порочный круг, который еще больше повышает температуру, что приводит к тепловому разгону. Обратите внимание, что этот тепловой разгон произойдет даже ниже гарантированной температуры.

Артикул: Диод с барьером Шоттки | Что такое диод? | Советы путешественникам по электронике | ROHM Co., Ltd.

Несмотря на то, что диоды с барьером Шоттки кажутся высокопроизводительными, они являются электронными компонентами с низким выдерживаемым напряжением, которые легко подвержены воздействию тепла, поэтому проверьте место их использования, а также напряжение цепи и постарайтесь использовать их в правильных местах.

Чем они отличаются от диодов быстрого восстановления (FRD)?

Диод, аналогичный диоду с барьером Шоттки, представляет собой продукт, называемый Диод быстрого восстановления (FRD) . Диоды с быстрым восстановлением также являются диодами с быстрым временем обратного восстановления. Итак, чем они отличаются от диодов с барьером Шоттки?

Диоды с быстрым восстановлением имеют быстрое время обратного восстановления и высокое выдерживаемое напряжение, но также имеют недостаток, заключающийся в высоком прямом напряжении V F , поэтому они используются в цепях, где высокие напряжения, которые нельзя использовать с диодами с барьером Шоттки, недопустимы. применяемый.

Спецификация диодов с быстрым восстановлением на 10 А в корпусе TO220FN. Обратное напряжение высокое, а обратный ток (ток утечки) низкий. Однако прямое напряжение V F высокий.

Артикул: ROHM Super-Fast Recovery Diode RF1001T2DNZ

Спецификация диода с барьером Шоттки на 10 А, также в корпусе TO220FN. Прямое напряжение V F низкое, обратное напряжение составляет всего 40 В, а обратное напряжение велико. Важно использовать их правильно, так как они имеют характеристики, противоположные характеристикам FRD

. Артикул: ROHM Schottky Barrier Diode RB085T-40NZ

. решается полупроводниковыми карбидами кремния нового поколения (SiC). Поскольку SiC-диод с барьером Шоттки (SiC-SBD) имеет как выдерживаемое напряжение 1200 В, так и низкое прямое напряжение, в будущем использование SiC-SBD вместо диода с быстрым восстановлением может возрасти.

Артикул: SiC SBD | Что такое SiC Power Devices? | Электроника мелочи | ROHM Co. , Ltd. – ROHM Semiconductor

Краткое описание того, как использовать диоды в цепях электропитания

Наконец, мы представим краткое описание диодов с барьером Шоттки, введение других диодов и их правильное использование в источниках питания. схемы.

Диод с барьером Шоттки (SBD)

  • Часто используется для низковольтных импульсных источников питания. Он используется для диодов, которые выпрямляют на вторичных сторонах преобразователей постоянного и переменного тока.
    • Диоды Шоттки
  • имеют низкое прямое напряжение (V F ) и отличное время обратного восстановления.
  • Поскольку напряжение V F меньше 1 В даже при большом произведении тока, прямые потери малы, а эффективность преобразования высока.
  • Однако при подаче обратного напряжения возникает большая утечка, и на нее легко воздействует тепло, поэтому в зависимости от условий может произойти тепловой разгон.

Выпрямительный диод

  • Также применимы диоды и мостовые диоды, используемые для выпрямления обычных коммерческих источников питания.
  • В F обычно составляет 1 В или меньше, а время обратного восстановления меньше, чем у двух вышеупомянутых диодов. Тем не менее, производительность переключения не требуется, поскольку основным применением является выпрямление 50/60 Гц.

Диод с быстрым восстановлением (FRD)

  • Используется для первичной обмотки преобразователей переменного и постоянного тока и инверторных цепей благодаря отличным характеристикам переключения и высокому выдерживаемому напряжению.
  • Отличные характеристики переключения, но V F высокие. У V F при больших токах около 2В.
  • Высокое выдерживаемое напряжение в обратном направлении. Кроме того, он может выдерживать высокое выдерживаемое напряжение 800 В.

Стабилитрон

  • В цепях электропитания используется для защиты от перенапряжения и обнаружения перенапряжения на вторичной стороне преобразователя постоянного тока.
  • Напряжение остается постоянным даже при изменении тока и обычно используется в противоположном направлении.
  • Хотя другие диоды в основном используются для выпрямления, стабилитроны используются в качестве цепей постоянного напряжения и защитных устройств.



Посетите нас в социальных сетях

Уменьшение помех за счет дополнительного диода Шоттки

к Фредерик Досталь
