Дроссель обозначение на схеме: маркировка и применение в электрике

Как обозначается дроссель на электрической схеме. Какие бывают типы дросселей и их маркировка. Для чего применяются дроссели в электрике и электронике. Как правильно выбрать дроссель для схемы.

Что такое дроссель и его назначение в электрических цепях

Дроссель — это катушка индуктивности, используемая в электрических и электронных схемах для ограничения переменного тока определенной частоты при относительно свободном пропускании постоянного тока. Основные функции дросселя:

• Фильтрация высокочастотных помех
• Сглаживание пульсаций тока
• Накопление энергии в магнитном поле
• Ограничение скорости нарастания тока

Дроссели широко применяются в импульсных источниках питания, преобразователях напряжения, фильтрах электромагнитных помех и других устройствах.

Обозначение дросселя на электрических схемах

На принципиальных электрических схемах дроссель обозначается следующим образом:

• Буквенное обозначение — L
• Графическое обозначение — в виде нескольких витков провода

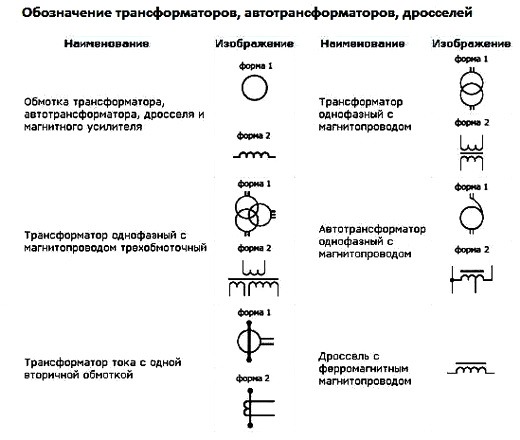

Примеры обозначения дросселя на схеме:

Часто рядом с обозначением указывается номинальная индуктивность дросселя в генри (Гн).

Основные типы дросселей и их маркировка

По конструкции различают следующие основные типы дросселей:

1. Катушечные — с намоткой провода на каркас
2. Тороидальные — с намоткой на кольцевой сердечник
3. Броневые — с магнитопроводом, охватывающим обмотку
4. Стержневые — с прямым сердечником внутри катушки
5. Многослойные — с несколькими слоями обмотки

Маркировка дросселей обычно включает:

• Тип дросселя
• Номинальную индуктивность
• Максимальный допустимый ток
• Активное сопротивление обмотки
• Габаритные размеры

Например, маркировка Д14-0.02-200 обозначает дроссель с индуктивностью 0.02 Гн и максимальным током 200 мА.

Применение дросселей в электрических схемах

Основные области применения дросселей в электротехнике и электронике:

• Фильтры питания — для подавления помех и сглаживания пульсаций
• Импульсные источники питания — накопление и передача энергии
• Преобразователи напряжения — повышающие и понижающие DC-DC
• Фильтры электромагнитных помех — подавление излучаемых и кондуктивных помех
• Балластные дроссели — ограничение тока газоразрядных ламп
• Пускорегулирующая аппаратура — запуск и стабилизация работы ламп

Правильный выбор типа и параметров дросселя критически важен для эффективной работы электронных устройств.

Как выбрать подходящий дроссель для схемы

При выборе дросселя для конкретной схемы необходимо учитывать следующие параметры:

1. Требуемая индуктивность — зависит от рабочей частоты и желаемого эффекта
2. Максимальный рабочий ток — не должен вызывать насыщения сердечника
3. Активное сопротивление — влияет на потери мощности
4. Собственная резонансная частота — должна быть выше рабочей
5. Габаритные размеры — соответствие доступному пространству
6. Температурный диапазон — совместимость с условиями эксплуатации

Также важно учитывать особенности конкретного применения — уровень помех, требования по ЭМС и т.д.

Расчет параметров дросселя для схемы

Для расчета параметров дросселя в конкретной схеме используются следующие формулы:

• Индуктивность: L = U * t / I, где U — напряжение, t — время, I — ток
• Максимальный ток: Imax = Bmax * S / (μ0 * μ * N), где Bmax — индукция насыщения, S — сечение, μ — магнитная проницаемость, N — число витков
• Активное сопротивление: R = ρ * l / S, где ρ — удельное сопротивление провода, l — длина, S — сечение провода

Точный расчет требует учета нелинейности магнитных свойств сердечника, поэтому часто используются специализированные программы.

Особенности применения дросселей в силовой электронике

В силовой электронике дроссели используются в составе:

• Импульсных источников питания
• Преобразователей частоты
• Корректоров коэффициента мощности
• Активных фильтров гармоник

Особенности применения дросселей в силовой электронике:

1. Высокие рабочие токи — до сотен ампер
2. Необходимость эффективного охлаждения
3. Учет насыщения сердечника при больших токах
4. Использование специальных магнитных материалов
5. Минимизация паразитных параметров (емкость, сопротивление)

Правильный выбор дросселя критически важен для эффективности и надежности силовых преобразователей.

Заключение

Дроссели являются важными элементами многих электрических и электронных устройств. Правильное понимание их обозначения, типов, характеристик и особенностей применения позволяет грамотно проектировать и эксплуатировать различные схемы. При выборе дросселя необходимо учитывать множество факторов, от электрических параметров до условий эксплуатации.

Схемы гидросистемы — Москва, Гидропарт

Трубопроводы

Трубопроводы на гидравлических схемах показаны сплошными линиями, соединяющими элементы. Линии управления обычно показывают пунктирной линией. Направления движения жидкости, при необходимости, могут быть обозначены стрелками. Часто на гидросхемах обозначают линии — буква Р обозначает линию давления, Т — слива, Х — управления, l — дренажа.

Соединение линий показывают точкой, а если линии пересекаются на схеме, но не соединены, место пересечения обозначают дугой.

Бак

Бак в гидравлике — важный элемент, являющийся хранилищем гидравлической жидкости. Бак, соединенный с атмосферой показывается на гидравлической схеме следующим образом.

Закрытый бак, или емкость, например гидроаккумулятор, показывается в виде замкнутого контура. В машиностроительной гидравлике применяются грузовые, пружинные и газовые аккумуляторы.

Фильтр

В обозначении фильтра ромб символизирует корпус, а штриховая линия фильтровальный материал или фильтроэлемент.

Насос

На гидравлических схемах применяется несколько видов обозначений насосов, в зависимости от их типов.

Центробежные насосы, обычно изображают в виде окружности, в центр которой подведена линия всасывания, а к периметру окружности линия нагнетания:

Объемные (шестеренные, поршневые, пластинчатые и т.д) насосы обозначают окружностью, с треугольником-стрелкой, обозначающим направление потока жидкости.

Если на насосе показаны две стрелки, значит этот агрегат обратимый и может качать жидкость в обоих направлениях.

Если обозначение перечеркнуто стрелкой, значит насос регулируемый, например, может изменяться объем рабочей камеры.

Гидромотор

Обозначение гидромотора похоже на обозначение насоса, только треугольник-стрелка развернуты. В данном случае стрелка показывает направление подвода жидкости в гиромотор.

Для обозначения гидромотра действую те же правила, что и для обозначения насоса: обратимость показывается двумя треугольными стрелками, возможность регулирования диагональной стрелой.

На рисунке ниже показан регулируемый обратимый насос-мотор.

Гидравлический цилиндр

Гидроцилиндр — один из самых распространенных гидравлических двигателей, который можно прочитать практически на любой гидросхеме. Особенности конструкции гидравлического цилиндра обычно отражают на гидросхеме, рассмотрим несколько примеров.

Цилиндр двухстороннего действия имеет подводы в поршневую и штоковую полость.

Плунжерный гидроцилиндр изображают на гидравлических схемах следующим образом.

Принципиальная схема телескопического гидроцилиндра показана на рисунке.

Распределитель

Распределитель на гидросхеме показывается набором, квадратных окон, каждое из которых соответствует определенному положению золотника (позиции). Если распределитель двухпозиционный, значит на схеме он будет состоять из двух квадратных окон, трех позиционный — из трех. Внутри каждого окна показано как соединяются линии в данном положении.

Рассмотрим пример.

На рисунке показан четырех линейный (к распределителю подведено четыре линии А, В, Р, Т), трех позиционный (три окна) распределитель. На схеме показано нейтральное положение золотника распределителя, в данном случае он находится в центральном положении (линии подведены к центральному окну). Также, на схеме видно, как соединены гидравлические линии между собой, в рассматриваемом примере в нейтральном положении линии Р и Т соединены между собой, А и В — заглушены.

Как известно, распределитель, переключаясь может соединять различные линии, это и показано на гидравлической схеме.

Устройства управления

Для того, чтобы управлять элементом, например распределителем, нужно каким-либо образом оказать на него воздействие.

Ниже показаны условные обозначения: ручного, механического, гидравлического, пневматического, электромагнитного управления и пружинного возврата.

>

Эти элементы могут компоноваться различным образом.

На следующем рисунке показан четырех линейный, двухпозиционный распределитель, с электромагнитным управлением и пружинным возвратом.

Клапан

Клапаны в гидравлике, обычно показываются квадратом, в котором условно показано поведение элементов при воздействии.

Предохранительный клапан

На рисунке показано условное обозначение предохранительного клапана. На схеме видно, что как только давление в линии управления (показана пунктиром) превысит настройку регулируемой пружины — стрелка сместиться в бок, и клапан откроется.

Обратный клапан

Назначение обратного клапана — пропускать жидкость в одном направлении, и перекрывать ее движение в другом. Это отражено и на схеме. В данном случае при течении сверху вниз шарик отойдет от седла, обозначенного двумя линиями. А при подаче жидкости снизу — вверх шарик к седлу прижмется, и не допустит течения жидкости в этом направлении.

Часто на схемах обратного клапана изображают пружину под шариком, обеспечивающую предварительное поджатие.

Дроссель

Дроссель — регулируемое гидравлическое сопротивление.

Гидравлическое сопротивление или нерегулируемый дроссель на схемах изображают двумя изогнутыми линями. Возможность регулирования, как обычно, показывается добавлением стрелки, поэтому регулируемый дроссель будет обозначаться следующим образом:

Устройства измерения

В гидравлике наиболее часто используются следующие измерительные приборы: манометр(показывает рабочее давление в гидролинии), расходомер(показывает расход жидкости протекающий в гидролинии за определенное время), указатель уровня,( показывает уровень рабочей жидкости в гидробаке) обозначение этих приборов показано ниже.

Делитель потока

Зачастую в гидравлике для обеспечения синхронной работы исполнительных органов(гидроцилиндров,гидромоторов) приходится делить поток гидравлической жидкости на равные части – в этом помогает делитель потока.

Устройства охлаждения/подогрева

При длительной работе гидростанции масло начинает нагреваться, поэтому чтобы не происходило перегрева и не снижались эксплуатационные характеристики гидравлического оборудования – в схемах предусматривают маслоохладители, которые отводят тепло от проходящей через него рабочей жидкости. При работе в условиях холода, для гидростанции предусматривают подогреватель.

Реле давления

Данное устройство осуществляет переключение контакта при достижении определенного уровня давления. Этот уровень определяется настройкой пружины. Все это отражено на схеме реле давления, которая хоть и чуть сложнее, чем представленные ранее, но прочитать ее не так уж сложно.

Гидравлическая линия подводится к закрашенному треугольнику. Переключающий контакт и настраиваемая пружина, также присутствуют на схеме.

Объединения элементов

Довольно часто в гидравлике один блок или аппарат содержит несколько простых элементов, например клапан и дроссель, для удобства понимания на гидросхемеэлементы входящие в один аппарат очерчивают штрих-пунктирой линией.

Для того, чтобы правильно читать гидравлическую схему нужно знать условные обозначения элементов, разбираться в принципах работы и назначении гидравлической аппаратуры, уметь поэтапно вникать в особенности отдельных участков, и правильно объединять их в единую гидросистему.

Для правильного оформления гидросхемы нужно оформить перечень элементов согласно стандарту.

Ниже показана схема гидравлического привода, позволяющего перемещать шток гидроцилиндра, с возможностью зарядки гидроаккумулятора.

Синфазные дроссели TDK-EPCOS

Синфазные дроссели — универсальное классическое средство, позволяющее решить задачи подавления электромагнитных помех (ЭМП) и, соответственно, выполнить требования по электромагнитной совместимости (ЭМС). Эти устройства настолько привычны, что воспринимаются как нечто, не создающее проблем. Но всегда ли синфазный дроссель синфазный? Вот в чем вопрос, но на него есть ответ. И дело здесь в правильном выборе не только дросселя, но и его изготовителя и поставщика.

Когда разработчику радиоэлектронной аппаратуры (РЭА) срочно приходится решать проблемы электромагнитной совместимости и подавления синфазных, а попутно и дифференциальных помех, он буквально хватается за синфазный дроссель. И это правильно. Казалось бы, тут все просто и понятно, про синфазные дроссели и их применение написано много, да и выбор их богатый, в конце концов, можно и самому сделать прибор, намотав, например, на ферритовое кольцо две проволочки. Однако проблемы, как и дьявол, всегда кроются в деталях. Вот на них-то мы и посмотрим.

В общем представлении синфазный дроссель — это связанная индуктивность, в нем на одном сердечнике намотаны как минимум две катушки (бывает, и три, и четыре). Кстати, для получения синфазного дросселя очень важна стратегия намотки (рис. 1), и это разработчикам РЭА хорошо известно. Для ясности и простоты остановимся на дросселе с двумя обмотками.

Рис. 1. Идеальный синфазный дроссель для дифференциальных токов (слева), синфазных токов (в середине) и его условное обозначение в схемах

Компактное электрическое и электронное оборудование в основном генерирует синфазные помехи. Для того чтобы оно соответствовало требованиям безопасности (не выходя за пределы тока утечки), необходимо использовать дроссели с высоким значением асимметричной эффективной индуктивности. Для этой цели оптимальны дроссели с компенсацией тока с топологией с закрытым сердечником. Проблема насыщения сердечника за счет полезного тока в этих конструкциях решается выбором материала сердечника, но самое главное — намоткой двух катушек с равным числом витков на сердечнике. Катушки связаны таким образом, что магнитный поток, индуцированный верхней катушкой, компенсируется нижней катушкой.

Для подобного идеального дросселя магнитный поток в сердечнике обусловлен тем, что токи дифференциального режима iDM (рис. 1, слева) компенсируют друг друга, что приводит к нулевому сопротивлению (точнее, импедансу) дросселя. Но магнитные потоки Φ1 и Φ2, вызванные синфазными токами iCM (рис. 1, в середине), суммируются, что значительно увеличивает полное сопротивление (импеданс). Для получения такого прекрасного со всех точек зрения эффекта важно правильно выполнить обмотки, поэтому в условном обозначении дросселя данного типа (рис.

1, справа) используется две точки, чтобы указать, как должны быть выполнены обмотки.

Подводя итог, отметим, что синфазный дроссель выглядит как простой проводник для дифференциальных сигналов и как индуктивность для синфазных сигналов. Одно из преимуществ этих видов дросселей заключается в том, что они не будут насыщаться токами дифференциального режима. Для этих связанных индуктивностей коэффициент связи k может быть рассчитан по формуле:

k = M/√(L1×L2), (1)

здесь M — коэффициент взаимной индуктивности, а L1, L2 — индуктивности для обеих обмоток.

Значения индуктивностей для синфазного и дифференциального режима могут быть получены по формулам:

LDM = 2×(L-M) и LCM = (L+M)/2 (2)

Учитывая, что индуктивности L1 и L2 равны L и для 100%-ной идеальной связи k = 1, взаимная индуктивность M из формулы (1) получается равной индуктивности L (M = L), а индуктивности дросселя для синфазного и дифференциального режимов, как следует из формул (2), соответственно равны LDM = 0 и LCM = L.

Таким образом, подтверждается, что мы не обнаружим наличие импеданса для сигналов дифференциального режима, но будем иметь некоторое, определяемое индуктивность LCM значение импеданса для сигналов синфазного режима.

На практике взаимная компенсация магнитного потока в дифференциальном режиме не идеальна, этот факт разработчикам РЭА хорошо известен и широко используется. В дифференциальном режиме импеданс не равен нулю, он определяется такой характеристикой, как индуктивность рассеяния, и полезен для фильтрации сигналов дифференциального режима. Однако нельзя забывать и том, что в приложениях с высоким током необходимо убедиться в отсутствии эффекта насыщения сердечника дросселя.

Обратимся к наглядному и поучительному примеру. Столкнулись с крайне неприятной ситуацией, когда устройство, проверенное им на прототипе в лаборатории, провалилось на сертификационных испытаниях. Причем все элементы и компоновка были те же, что и в прототипе. Чтобы проанализировать и понять ситуацию, измерили реакцию синфазных дросселей прототипа (условно названного CHKA) и заявленного на сертификацию изделия (условно названного CHKB) с помощью векторного анализатора цепей Bode 100. Упрощенное измерение синфазного дросселя было выполнено, как показано на рис. 2.

Рис. 2. Упрощенное измерение импедансов для синфазного дросселя

Результаты измерения дросселя, который удовлетворительно работал в приложении (CHKA), представлены на рис. 3.

Рис. 3. Характеристики дросселя CHKA На рис. 3 можно увидеть, насколько велико различие импедансов синфазного режима по сравнению с дифференциальным. На втором дросселе (CHKB), снятом с изделия, на котором провалились испытания в сертификационной лаборатории, смог заметить очень тонкое отличие — на одной из катушек дросселя отсутствовал один виток (рис. 4). Рис. 4. Дроссели, используемые в качестве примера

У дросселя CHKA было 14 витков для L1 и L2, а у дросселя CHKB — 14 витков для L1 и 13 витков для L2. Это оказалось весьма существенной разницей. Если одна из катушек отличается от другой, то индуктивность для синфазного сигнала будет уменьшена (соответственно, плохая фильтрация синфазной ЭМП), а дифференциальная индуктивность увеличена. Когда речь идет о линиях передачи, это может привести к проблемам с целостностью сигналов (англ. Signal Integrity — наличие достаточных для безошибочной передачи качественных характеристик электрического сигнала), или если речь идет о цепях питания, то в приложениях с большим током сердечник, вероятно, может быть насыщен даже номинальным рабочим током.

Данный тип дросселей наматывается вручную, так что человеческие ошибки и/или некачественные проверки конечного продукта могут создать проблему, которую трудно будет сразу обнаружить и которая способна проявиться совершенно неожиданно.

Из приведенного примера ясно видно, насколько важна идеальная симметрия для двух катушек в дросселе. Даже в случае, когда в одной из катушек отсутствует лишь один виток, импеданс синфазного дросселя для синфазного режима резко уменьшается. Если говорить в целом, то несимметричность может быть вызвана не только пропуском полного витка, как в приведенном примере, но и просто нарушениями геометрии намотки. К сожалению, нередко этого нарушения шага намотки (не забываем, что в формулу для расчета индуктивности входит величина, обратная длине обмотки, так что при равных условиях неплотно намотанная катушка будет иметь меньшую индуктивность) или пропуска части витка при терминации просто не замечают. Вот почему для ответственных применений, особенно это касается высокочастотных приложений, не рекомендуется их самостоятельное, часто полукустарное, изготовление.

Результатом нарушения неидеальности исполнения синфазного дросселя будет низкая эффективность фильтрации синфазных сигналов ЭМП в области высоких частот — для чего, собственно, эти дроссели и используются. Таким же образом индуктивность в дифференциальном режиме увеличивается с типичным эффектом насыщения сердечника или нарушениями целостности сигнала из-за снижения частоты среза фильтра, образованного индуктивностью рассеяния и, в зависимости от включения дросселя, входной или выходной емкостью.

Отсюда следует вывод: будьте осторожны с недорогими и, как правило, не гарантирующими должного качества компонентами. Это касается не только идеальности намотки, но и материалов, из которых они изготовлены, поскольку последние влияют на точность соблюдения индуктивности и ток насыщения.

В качестве выхода из ситуации можно предложить использовать для критических приложений синфазные дроссели от поставщиков, имеющих надежную репутацию на рынке. (В противном случае, как известно, скупой заплатит дважды.) Одним из таких поставщиков является TDK Corporation — японская компания, занимающаяся производством электронных компонентов и носителей информации.Позиции компании по выпуску элементов из ферритовых материалов значительно усилились в 2008 году после приобретения 90% акций еще одной известной компании EPCOS AG (Electronic Parts and Components) — европейского лидера по производству пассивных электронных компонентов. Объединение таких брендов и их технологий позволило вывести на рынок изделия в качестве, надежности и технических характеристиках которых можно не сомневаться, в том числе синфазных дросселей, специально разработанных для подавления ЭМП и решения вопросов ЭМС.

Как уже было сказано, синфазные дроссели помогают решить две важные проблемы по ЭМС. Первая — очистить цепи питания от ЭМП, то есть уменьшить их излучение цепями питания и линиями их подключения, а вторая — защитить цепи или линии передачи сигнала от воздействия ЭМП. Эти проблемы очень различаются, соответственно, для их решения требуются разные типы синфазных дросселей. Компания TDK и ее структурное подразделение EPCOS предлагают универсальные решения для обеих проблем. В портфелях предложений компании имеются синфазные дроссели, как говорится, на любой вкус и цвет — от традиционных двух- и трех- до четырехобмоточных проволочных, рассчитанных на средние и большие токи, а также миниатюрные многослойные и тонкопленочные, предназначенные для сигнальных цепей, и сборки из нескольких дросселей, выполненные в одном корпусе.

Примеры конструктивного исполнения синфазных дросселей компании EPCOS для линий питания

	Серия B82724J8*N	Серия B82732R	Серия B82732W
	Серия B82724B	Серия B82747S6313	Серия B82725S2*





Синфазные дроссели компании EPCOS для линий питания

Тип	Индуктивность, мГн	Номинальный ток, A	Максимальная рабочая температура, °C	Номинальное рабочее напряжение, В (AC)	Номинальное рабочее напряжение, В (DC)
B82724J8*N	0,5–47	1,6–10	70	250	800
B82732R, B82732W	3,3–100	0,4–2,2	40	250	—
B82734R, B82734W	3,3–68	0,7–4,6	40,  60	250	—
B82731H, B82731M	3,3–100	0,35–1,8	40	250	—
B82731T	3,3–100	0,3–1,8	40	250	—
B82733F, B82733V	10–100	0,7–2,3	40	300	—
B82732F	10–100	0,45–1,6	40	250	—
B82726S3223A340	1,7	25	70	300	550
B82725A	0,56–82	1–16	40,  45,  55,  60	250	–
B82791G, B82791H, B82791K	4,7–47	0,25–0,9	40,  60	250	–
B82721A, B82721J, B82721K	0,2–47	0,3–6	40,  50,  60,  70	250	–
B82726S22*3	0,75, 1,6	20, 24	60	250	–
B82720S	1,1–22	0,3–2	40	250	–
B82726S3543	0,19	54	75	300	700
B82726S61*3	2,2, 3,3	10, 12	85	250	750
B82720A, B82720K	1,1–22	0,3–2	40	250	–
B82724B	1,8–100	0,5–6	40,  50,  60	250	–
B82722A, B82722J	1,2–68	0,3–3	40,  60	250	–
B82726S2183	1,3	18	50	250	–
B82724A, B82724J	1–82	0,5–6	40,  45,  50,  60,  70	250	–
B82723A, B82723J	0,45–56	0,5–8	40,  60,  70	250	–
B82726S2163	1,4, 2,2	16	60	250	–
B82725S2*	1,4–7,8	6–13	60,  70	250	–
B82725J	1,8–68	1–10	60	250	–
B8272xE6	0,42–3,3	20–50	70	600	1000
B82724J2*U	0,5–6,8	4,3–10	70,  80	250	–
B82721K2*U*	0,4–47	0,4–2,8	70	250	–
B82767S4	0,43–1,45	12–26	70	500/300	–
B82748F4183	1,5	18	40	480/275	–
B82748F6233	1,5	23	40	690/400	–
B82748S6623	1,1	62	40	690/400	–
B82745S6123	0,35	12	85	440/250	–
B82746S4103A02*	1,7, 2	10	70	500/300,  520/300	–
B82747S4203A	1,3	20	60	520/300	–
B82747S4183	1,8	18	70	440/250	–
B82747S6313	0,95	31	70	440/250	–
B82747S4423	1,5	42	50	440/250	–
B82748S4503	0,8	50	60	520/300	–
B82746S	3,2, 6,2	8, 13	70	550/320	–
B82746S4	0,75, 1,15	20	70	500/300	–
B82747S4	0,82, 0,85	30, 35	70	500/300	–
B82747E6	0,57–2,2	16–35	70	600/350	–
B82730G, B82730U	0,33–15	0,4–2,6	40	300	–
B82614R	0,5–3	0,8–2,7	40	250	–
B82623G	0,033–1,2	0,3–3	60	250	350
B82625B	0,25–5	1–5	40	250	350
B82622S	0,0021	30	85	–	–
B82615B	0,7–20	1–6	40	250	350

Купить синфазные дроссели можно в каталоге на сайте.

Обзор

Shotgun Chokes: Choke Em’ Out!

СОДЕРЖАНИЕ

• Дроссельные дроссели с дробовиками объяснили
• Различные типы дросселей дробовика, объясненные
• Дроссельные трубки, объясненные
• Бенллиун. Ружье — одно из самых универсальных существующих видов огнестрельного оружия. По сути, он более приспособлен, чем многие виды пистолетов и винтовок. Он имеет широкий выбор патронов (также известных как снаряды) и действий и используется в военных и гражданских целях более двух столетий. От .410 до 10-го калибра это одно из самых влиятельных видов оружия и спортивного оружия. Будь то самооборона или стрельба на соревнованиях, борьба с беспорядками или боевые действия в ближнем бою, дробовик является демонстрацией огневой мощи.

  Дробовики заслужили свое место в истории и остаются символом Америки. Дробовик — это оружие, тесно связанное с Гражданской войной, а также со Старым Западом. Это оружие было излюбленным огнестрельным оружием кавалеристов, стражей порядка и гражданских ополченцев. Почему? Потому что в целом для этого требовалось меньше навыков, чем для другого огнестрельного оружия. Снаряды для дробовика выбрасывают группу дроби, которые рассыпаются в узор, как только вылетают из дульного среза. Вам не обязательно иметь лучший прицел, чтобы поразить цель. Если вы физически достаточно близко и относительно точно попали в цель, есть большая вероятность, что вы нейтрализуете врага или уничтожите свою добычу, когда нажмете на курок. В отличие от револьверов или винтовок, которые стреляют одним снарядом и требуют большего мастерства, дробовики могут использоваться более широким кругом населения и при различных обстоятельствах.

  Дробовик AA-12 использует чок

  После нажатия на спусковой крючок пули выстреливают и продолжают двигаться по своей баллистической траектории. Между тем узор, который они создают, становится все шире и шире. Как только они достигают конца своего эффективного диапазона, они становятся бесполезными. Кстати, именно здесь на помощь приходят чоки дробовика.

  Объяснение чоков дробовика

  Дульницы были изобретены для того, чтобы свести к минимуму рисунок дробовика, тем самым максимизировав его поражающий потенциал. Дроссель действует как своего рода констриктор (отсюда и название), который предназначен для создания более плотного рисунка и повышения эффективности выстрела. Теперь немного истории:

  Первые дроссели появились в середине 19-го века, и заслуга в их изобретении разделена на несколько частей. Уильяму Гринеру приписывают, поскольку его изобретение появилось в его книге 1881 года «Пистолет и его развитие »; еще одна заслуга принадлежит Сильвестру Роперу, запатентовавшему дроссели в 1886 году; и еще одна заслуга принадлежит Уильяму Пейпу, который подал заявку на патент в Лондоне, всего через шесть недель после того, как это сделал Роупер. Последняя, ​​несколько неясная заслуга принадлежит оружейнику по имени Иеремия Смит, который, как говорят, изобрел концепцию чока еще в 1827 году. Метод Гринера для создания чока был принят большинством других оружейников, которые вот почему он широко известен как изобретатель дросселя, хотя и не самой концепции.

  Эффект чоков для дробовика

  Гринер получил идею от покупателя в 1860-х годах и некоторое время работал над изобретением настоящего удава дроби. Первое упоминание о дросселе Гринера было сделано в статье в декабрьском номере журнала Field за 1874 год. После публикации в журнале дроссели Гринера подверглись испытаниям в нескольких публичных испытаниях (1875, 1877, 1879). Гринеру и его дросселям удалось одержать победу во всех соревнованиях, а его имя прославилось еще до публикации его книги 1881 года.

  Для разных мишеней требуются разные схемы стрельбы, и по этой причине доступно множество типов чоков. Не включая какие-либо специальные или менее известные дроссели, стандартными типами дросселей являются: цилиндр, улучшенный цилиндр, модифицированный, улучшенный модифицированный и полный.

  Описание различных типов чоков для ружья Типы чоков для ружья — изображение от rem870. com

  Конец дульного сужения меньше фактического канала ствола ружья. Идея использования конкретного дросселя во многом зависит от обстоятельств. Очевидно, что следует принимать во внимание определенные факторы, такие как цель, дальность и боеприпасы, но на самом деле все зависит от вас и вашего стиля стрельбы. Люди (особенно онлайн…) всегда будут давать вам запрошенные и непрошенные советы о том, какой дроссель использовать, когда, где и т. д., но в конечном итоге все зависит от вас и ваших предпочтений. Итак, давайте немного углубимся в каждый отдельный удушающий прием:

  • Цилиндр: Это чок, который не сужает канал ствола, но используется для создания более широкого рисунка. Цилиндровый дроссель считается очень практичным для защиты дома из-за его широкого распространения. Чем ближе цель, тем меньше сужений должно быть на шаблоне. По этой причине баллон также широко используется для различных видов спортивной стрельбы.
  • Улучшенный цилиндр: Обеспечивает сужение 0,010 дюйма и используется для получения хорошего рисунка на расстоянии до 30 ярдов. Как и вышеупомянутый цилиндрический чок, он также популярен среди стрелков по тарелочкам, трапов и стендовых стрелков.
  • Изменено: этот чок имеет сужение 0,020 дюйма и эффективен на расстоянии до 45 ярдов. Этот дроссель, используемый многими охотниками, хорошо подходит для ловли летающих и водоплавающих птиц. Некоторые даже используют его на индюках.
  • Улучшенный модифицированный: сужение 0,025 дюйма, которое эффективно на расстоянии до 50 ярдов или около того и во многих случаях используется как модифицированный чок.
  • Полный: Этот дроссель эффективен на самых дальних дистанциях и создает сужение размером 0,030 дюйма. Он используется охотниками на индеек, уток и гусей, но ни в коем случае не является их исключительной областью. Как я уже писал ранее, это зависит от вас и ваших конкретных обстоятельств.

  Улучшенный цилиндрический дроссель позволяет вам охотиться на оленей с помощью ружья: pic. twitter.com/w0ppdxdx6n

  — Преподобный Fowl ™ (@thereverendfow Некоторые ружья поставляются с фиксированным дульным сужением, а некоторые — со стволом с резьбой, что позволяет вкручивать различные дульные сужения. Размеры трубок различаются в зависимости от калибра ружья. Ружья с нарезным стволом более универсальны, чем ружья с фиксированным дульным сужением, но здесь есть опасность. Если вы стреляете плотно упакованным, высокозернистым снарядом через дешевый дульный сужение, вы можете создать опасное давление на ствол и потенциально повредить его. Точно так же, если вы стреляете стальной дробью — в отличие от свинцовой дроби — через улучшенный модифицированный или полный дульный сужение, есть вероятность, что вы можете повредить ствол. Почему? Потому что свинец гораздо более гибкий металл.

  По сравнению со сталью, свинцовая дробь является более универсальной, и ею можно стрелять с любым дульным сужением. Сталь более жесткая и может не слишком хорошо относиться к силам, пытающимся сузить ее пространство. Опять же, это вопрос давления, и это не всегда верно. Некоторые компании, такие как Remington, производят полные чоки, предназначенные для использования со стальными или свинцовыми гильзами. Есть те, кто вкладывает в свое ружье тысячи долларов, но не слишком задумывается о качестве выбранных дульных сужений. Это как минимум один явный аргумент в пользу использования дробовика с фиксированным дульным сужением. Возможно, у него нет универсальности дробовика с резьбовым стволом, но вы не рискуете испортить свой дорогой ствол неуместным дульным сужением или гильзой.

  Ружья с резьбовым стволом используются теми, кто стреляет в различных обстоятельствах. Стрельба по дичи, паразиты, глиняные, бумажные мишени — это может быть динамичная ситуация. Вы можете приближаться или удаляться от цели, и быстро. По этой причине были разработаны ружья со сменными чоками. Если вы, например, охотитесь за крупной дичью и заинтересованы в хорошем попадании в голову, вы подходите к практической дистанции, выбираете удушение в соответствии с размером и дальностью стрельбы и делаете это. Помимо увеличения ваших шансов поразить цель, правильный тип удушения также обеспечивает более гуманное убийство.

  Маркировка дульных сужений

  Чтобы отличать чоки друг от друга, была введена система маркировки. Его придерживаются не все производители чоков, но он общепризнан как эффективный метод различения чоков.

  Дроссельные чоки по букве

  Во-первых, на самом дульном сужении есть надпись:

  • Цилиндр – без маркировки.
  • Улучшенный цилиндр — ИС.
  • Модифицированный – М.
  • Улучшенный модифицированный – ИМ.
  • Полный — F.

  Дроссельные чоки с насечками

  Во-вторых, чоки отмечены рядом насечек или звездочек:

  • Цилиндр — пять насечек/звездочек.
  • Цилиндр улучшенный – четыре насечки/звездочки.
  • Модифицированный – три насечки/звезды.
  • Улучшенная модификация – две насечки/звезды.
  • Полный – одна насечка/звезда.

  Дроссели по цвету

  В-третьих, чоки можно отличить по цветовой полосе.

  • Цилиндр – без цветной полосы.
  • Улучшенный цилиндр – желтая полоса.
  • Модифицированный – зеленая полоса.
  • Улучшенная модификация – черная полоса.
  • Full – белая полоса.

  Таблица дульных сужений

  Дроссель измеряется по диаметру узора, который он создает на фиксированном расстоянии. Для целей этой части мы будем использовать классический пример 30-дюймового разброса на расстоянии 40 ярдов. (Пример взят из Википедии):

  	Constriction (inch)	Lettering	Notches	Stars	% of pattern
  Cylinder	0.000	–	IIIII	*** **	40
  Improved Cylinder	0.010	IC	IIII	****	45
  Modified	0. 020	M	III	***	60
  Improved Modified	0.025	IM	II	**	65
  Full	0,030	F	I	*	70

  выше с дроссельной заслонкой цилиндра и так далее. Как я уже сказал, все зависит от обстоятельств. Хотя верно то, что цилиндрический чок используется многими для самообороны, есть и те, кто идет другим путем и использует дробовик, оснащенный полным чоком, заряженным картечью для максимальной эффективности на очень близких дистанциях. По мере того, как расстояние сокращается, уменьшается и необходимость в особом дросселе. Если вы столкнулись с целью, которая находится на расстоянии 10 или 20 футов — через коридор, на другой стороне лужайки или у входа в комнату — не имеет большого значения, какой тип удушения вы используете. На этих расстояниях закономерности несколько схожи. Когда вы уходите дальше, дроссели действительно имеют заметное значение.

  Дроссели Benelli vs. Remington для дробовика Дроссели Remington для дробовика

  Существует множество систем и стилей дульных насадок. Некоторые взаимозаменяемы с другими брендами, некоторые нет. Проведите некоторое исследование, полностью осознайте универсальность вашего ружья (или ее отсутствие) и убедитесь, что в итоге вы получите наилучшую и наиболее удобную настройку для предполагаемого использования. Двумя лучшими производителями чоков являются Benelli и Remington. Я уже упоминал об опасности использования дешевых дульных насадок. Если вы хотите ухаживать за стволом своего ружья, используйте дульные сужения известной компании. И Remington, и Benelli производят стандартные и специальные чоки (для определенных типов глины и охоты на дичь). Большинство ружей Benelli оснащены пятью дульными сужениями серии Crio, прошедшими криогенную обработку. Дроссели Remington делятся на чоки Rem и чоки Pro Bore, и каждый из них имеет разные характеристики.

  Заключение

  Дроссели для дробовика требуют тщательного рассмотрения. Некоторые могут сказать: мда, дробовик есть дробовик, какое мне дело до 0,010 дюйма? Правда в том, что независимо от того, занимаетесь ли вы охотой, защитой или спортивной стрельбой, вы сможете во много раз улучшить свой счет и ужесточить траекторию, просто используя правильный тип дросселя. Это может не относиться ко всем — на самом деле, это определенно не относится ко всем — но для тех, кто заинтересован в улучшении своей игры, так сказать, это проверенный и верный метод.

  С середины 1800-х годов и до наших дней чоки для дробовика использовались для увеличения эффективной дальности стрельбы из дробовика. Дробовики снова вернулись в современную Америку, и многим нравятся их атрибуты самообороны и широкий выбор патронов. Говорят даже, что одного звука выстрела из помпового ружья достаточно, чтобы заставить многих злоумышленников дважды подумать, прежде чем осмелиться сделать еще один шаг. Ничто так не говорит «убирайся к черту с моей собственности!», как старый добрый дробовик.

  Не все ружья созданы одинаково, и то же самое касается чоков дробовика. Не забывайте бережно относиться к своему ружью и его аксессуарам, чтобы оно продолжало служить вам наилучшим образом. Используйте нужное количество смазки, используйте подходящий ключ, не затягивайте воздушную заслонку слишком сильно, не оставляйте ее слишком слабой и всегда помните: безопасность превыше всего!

  Хотите узнать больше о дробовиках? Ознакомьтесь с нашим обзором Kel-Tec KSG прямо здесь, на Gunivore!

  Полное руководство по определению размеров дульных насадок

  Идентификация дульной насадки может быть проблематичной, если вы не знаете, что означают маркировки, или диаметр дульной насадки не указан. К счастью, есть несколько проверенных методов, которые помогают идентифицировать дульные насадки и найти правильный размер.

  Маркировку дульных сужений можно определить с помощью 5 простых способов. Они включают в себя обращение к таблице размеров, чтобы найти правильный дроссель, подсчет линий или насечек, наблюдение за точками или кругами на дросселе, определение местоположения надписи на боковой стенке и использование штангенциркуля для измерения диаметра.

  В этом руководстве мы более подробно обсудим, как определить размеры дульных насадок и что означают маркировки. Используя эти методы, вы сможете быстро определить, какой у вас размер чока!

  Видите номер на дросселе и не знаете, что он означает? Сравните его с цифрами в этой таблице диаметров.

  На этой странице

  1. 1) Как отличить дульное сужение от ружья
  2. 2) Найдите надпись на боковой части дульного сужения
  3. 3) Линии или насечки на конце дульного сужения
  4. 4) Точки или круглые выемки
  5. 5) Измерить дульное сужение штангенциркулем
  6. Нижняя линия
  7. Руководство по замене дульных насадок

  1) Как определить, какое дульное сужение является одним из самых простых0 0 Чтобы определить размер чока для дробовика, используйте удобную справочную таблицу, подобную той, что показана выше. В этой таблице перечислены наиболее распространенные размеры штуцеров от цилиндрических (открытых) до полных (герметичных). Размеры дросселя могут быть указаны текстом, числами и маркировкой, указывающей размер или диаметр.

  Первый шаг в идентификации дульного сужения — снять его с ружья и посмотреть на текст снаружи на дульном сужении. Марка и размер чока большинства чоков указаны на внешней стенке прямо над резьбой.

  Если на дульном сужении ничего не написано, следующим шагом будет поиск линий или насечек на самом дальнем от резьбы конце дульного сужения. Для ружей с фиксированным дульным сужением ищите маркировку на стволе рядом с тем местом, где он соединяется со ствольной коробкой. Здесь часто указывается размер дульного сужения с информацией о марке ствола и производителе.

  При наличии каких-либо идентифицируемых маркировок обратитесь к таблице размеров дульных насадок, чтобы узнать, какой у вас чок. Чтобы увидеть полный список размеров чоков для всех марок и калибров, ознакомьтесь с таблицей диаметров дульных насадок и сужений здесь.

  Не можете подобрать размер дросселя? Посмотрите на этот инструмент для измерения диаметра ствола от American National Firearms. Он подойдет для любого чока от 12-го калибра до .410, а также доступен по цене.

  American National Firearms Калибр канала ствола и чока

  • Прецизионный алюминий, обработанный на станке с ЧПУ
  • Легко читаемые детали
  • Удобное отверстие для темляка или кольца для ключей
  • Пожизненная гарантия

  на наружной стенке дульной насадки чуть выше резьбы. Должны быть указаны марка дросселя, размер и диаметр. Примером может служить «ИНВЕКТОР ПЛЮС ПОЛНОЕ ПОДРУЖИВАНИЕ». Это указывает на то, что чок подходит только для чоков Invector plus, имеет полный диаметр 0,700 дюйма и изготовлен компанией Browning.

  Нередко письмо со временем стирается. Это может еще более затруднить идентификацию дульной насадки, но все же есть несколько способов сделать это. Другие маркировки, в том числе линии, насечки и точки, могут помочь разгадать загадку, если текст стерся.

  Надпись на боковой стороне дульной насадки Браунинга.

  Если вы не видите никаких маркировок на дроссельной заслонке, попробуйте с фонариком внимательно осмотреть любые выступы или выцветшие цифры. Некоторые дроссели имеют маркировку, выгравированную на самом дросселе, которая при ярком свете может показать тонкие провалы и подъемы.

  3) Линии или насечки на конце штуцера

  • 5 линий или насечек (*****) – Цилиндрический дроссель
  • 4 линии или насечки (****) – Улучшенный Цилиндр
  • 3 линии или насечки (***) – Модифицированный дроссель
  • 2 линии или насечки (**) – Улучшенный Модифицированный
  • 1 линия или насечка (*) – Полный дроссель

  9 Выемки или линии на дульной насадке указывают на размер чока. Их можно найти на верхнем конце дросселя, напротив резьбы. Выемки представляют собой неглубокие параллельные линии, которые сгруппированы вместе и встречаются на большинстве заводских дроссельных заслонок, особенно на Браунинге, Винчестере и Ремингтоне.

  Цилиндровые дроссели имеют 5 линий или канавок, больше всех размеров дросселей. Улучшенный цилиндр имеет 4 линии, модифицированный — 3 линии, улучшенный модифицированный — 2, а полный дроссель имеет только одну линию или канавку. Редко можно найти линии или выемки за пределами этого списка, так как это общепринятый отраслевой стандарт.

  4 линии на дульной насадке, указывающие на улучшенный цилиндр.

  Многие дульные насадки имеют 4 большие выемки, равномерно расположенные вокруг верхнего конца. Это не маркировка размера дроссельной заслонки, а скорее канавки для установки ключа для дроссельной заслонки. Если на штуцере нет линий или насечек, указывающих размер, но есть 4 канавки под ключ для штуцера, вам придется использовать другой метод для определения его диаметра.

  4) Точки или круглые выемки

  Подобно линиям и насечкам, некоторые старые дульные насадки отмечены точками или кружками. Эти точки расположены на верхнем конце дросселя напротив нитей и сгруппированы вместе.

  Точки имеют ту же схему нумерации, что и линии, где 5 точек — цилиндр, 4 точки — улучшенный цилиндр, 3 точки — модифицированный, 2 точки — улучшенный модифицированный, и 1 точка — полный дроссель.

  Дроссели Remington с точками сбоку.

  Remington и некоторые другие бренды размещают точки на внешней стенке дросселя рядом с текстом, но эти точки или круги не являются идентифицирующим признаком.

  5) Измерьте дульное сужение штангенциркулем

  Типы дульных сужений, которые не могут быть идентифицированы с помощью 4 уже рассмотренных методов, не оставляют другого выбора, кроме измерения штангенциркулем. Диаметр дульной насадки измеряется в тысячах дюймов, поэтому поиск суппорта с такой точностью является ключевым моментом.

  Чтобы измерить дульную насадку штангенциркулем, сначала убедитесь, что он включен, а нулевое значение полностью закрыто. Разверните суппорты наружу, пока кончики обеих сторон не упрется во внутреннюю стенку воздушной заслонки. Типичные показания для чоков 12-го калибра будут находиться в диапазоне от 0,730 до 0,69 дюйма.5”.

  Одним из лучших цифровых штангенциркулей для измерения дульных насадок является Mitutoyo 500 . Он измеряется от 0 до 6 дюймов с шагом 0,0005 дюйма для точного использования при определении размера дульной насадки. Это один из самых надежных суппортов для оружейников, поэтому проверьте его, если у вас есть чок, на котором нет маркировки.

  Bottom Line

  Если вам интересно, как узнать, какой дульный сужение у вашего ружья, то методы, перечисленные в этом руководстве, безусловно, помогут вам это выяснить. Самый простой способ — поискать маркировку на самом дульном сужении или на фиксированных дульных сужениях, она будет написана на стволе рядом с тем местом, где он соприкасается со ствольной коробкой.

  Если размер чока нигде не указан, чок может иметь линии, насечки или точки на верхнем конце, наиболее удаленном от резьбы.
