Что такое двойной выключатель и его основные типы
Двойной выключатель представляет собой электрический компонент, который позволяет управлять двумя независимыми электрическими цепями с помощью одного устройства. Существует несколько основных типов двойных выключателей:
- Двухполюсный выключатель (DPST) — размыкает/замыкает оба полюса (фазу и нейтраль) одновременно
- Двухполюсный переключатель (DPDT) — позволяет переключать две независимые цепи между двумя положениями
- Двойной однополюсный выключатель — два независимых однополюсных выключателя в одном корпусе
Выбор конкретного типа зависит от требований к управлению электрическими цепями в конкретном применении.
Особенности подключения двухполюсного выключателя
Подключение двухполюсного выключателя имеет некоторые особенности по сравнению с обычным однополюсным:
- Двухполюсный выключатель имеет 4 клеммы вместо 2
- Фазный и нулевой провода подключаются к входным клеммам
- С выходных клемм идут провода к нагрузке
- Оба полюса размыкаются/замыкаются одновременно
Схема подключения двухполюсного выключателя выглядит следующим образом:
- Входные клеммы: L1 — фаза, N1 — нейтраль
- Выходные клеммы: L2 — фаза к нагрузке, N2 — нейтраль к нагрузке
При монтаже важно правильно определить входные и выходные клеммы согласно маркировке на корпусе выключателя.
Области применения двухполюсных выключателей
Двухполюсные выключатели находят широкое применение в различных областях электротехники:
- Управление мощными бытовыми приборами (электроплиты, стиральные машины)
- Системы освещения, требующие повышенной безопасности
- Промышленное оборудование с высокими токами нагрузки
- Электрические щиты и распределительные устройства
- Системы электроснабжения с повышенными требованиями к надежности
Использование двухполюсных выключателей позволяет обеспечить более надежное отключение нагрузки и повысить безопасность эксплуатации электрооборудования.
Сравнение однополюсного и двухполюсного выключателя
Однополюсные и двухполюсные выключатели имеют ряд существенных отличий:
| Характеристика | Однополюсный | Двухполюсный |
|---|---|---|
| Количество клемм | 2 | 4 |
| Разрываемые проводники | Только фаза | Фаза и нейтраль |
| Безопасность отключения | Базовая | Повышенная |
| Область применения | Бытовое освещение | Мощные потребители |
Выбор между однополюсным и двухполюсным выключателем зависит от конкретных требований к управлению электрической цепью и обеспечению безопасности.
Преимущества использования двухполюсных выключателей
Применение двухполюсных выключателей дает ряд важных преимуществ:
- Повышенная безопасность за счет полного отключения нагрузки от сети
- Возможность управления более мощными потребителями
- Улучшенная защита от случайного включения
- Соответствие требованиям электробезопасности для промышленных объектов
- Удобство обслуживания электрооборудования
Эти преимущества делают двухполюсные выключатели незаменимыми во многих сферах применения, где требуется надежное управление электрическими цепями.
Особенности выбора двухполюсного выключателя
При выборе двухполюсного выключателя следует учитывать несколько ключевых параметров:
- Номинальный ток — должен соответствовать мощности нагрузки
- Номинальное напряжение — обычно 220/380В для бытовых сетей
- Тип монтажа — встраиваемый или накладной
- Степень защиты IP — зависит от условий эксплуатации
- Наличие индикации положения
- Дополнительные функции (блокировка, подсветка и т.д.)
Правильный выбор двухполюсного выключателя обеспечит надежную и безопасную эксплуатацию электрооборудования в течение длительного срока.
Схемы подключения двойных выключателей
Существует несколько базовых схем подключения двойных выключателей:
Схема управления двумя группами освещения

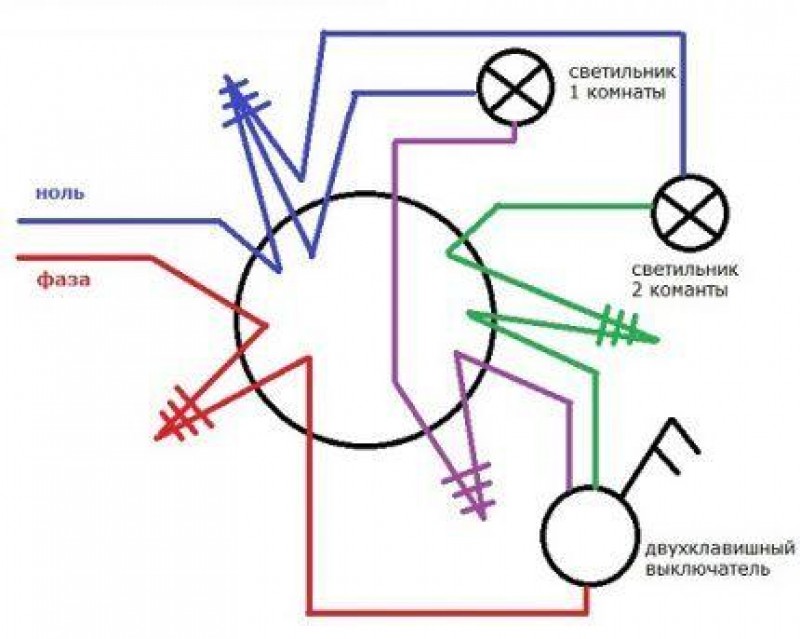

В этой схеме двойной выключатель используется для независимого управления двумя группами светильников:
- Общий фазный провод подключается к входной клемме выключателя
- С выходных клемм идут провода к двум группам светильников
- Нулевые провода светильников соединяются напрямую
Схема проходного выключателя
Позволяет управлять освещением с двух мест:
- Используются два двойных проходных выключателя
- Между выключателями прокладываются три провода
- К одному выключателю подводится фаза, к другому — провод к светильнику
Выбор конкретной схемы зависит от требований к функциональности системы освещения.
Монтаж и подключение двухполюсного выключателя
Процесс установки двухполюсного выключателя включает следующие этапы:
- Отключение электропитания на щитке
- Демонтаж старого выключателя (при замене)
- Подготовка монтажной коробки или места установки
- Подключение проводов согласно схеме:
- Входящие фазный и нулевой провода — к входным клеммам
- Провода к нагрузке — к выходным клеммам
- Закрепление выключателя в монтажной коробке или на поверхности
- Установка декоративной рамки
- Проверка работоспособности
При самостоятельном монтаже важно строго соблюдать правила электробезопасности и пользоваться качественным инструментом.
Применение двухполюсных выключателей позволяет создавать более надежные и безопасные схемы управления электрооборудованием как в быту, так и на производстве. Правильный выбор и грамотный монтаж таких устройств обеспечат длительную и безотказную работу электрических систем.
что это такое и как это работает
Однополюсный и двухполюсный переключатель является очень распространенным электрическим компонентом, который используется для различных функций в зависимости от рассматриваемого сектора.
Применительно к сектору освещения выключатель представляет собой устройство, предназначенное для управления точкой освещения, например, в доме. В то же время в электротехнике двухполюсный выключатель также определяет тип управления, который служит для разрыва контакта между источником и бытовым прибором. Это относится к таким устройствам, как духовки, стиральные машины или другие крупные бытовые приборы, где высокая токовая нагрузка требует более надежной системы защиты, которую может обеспечить двухполюсный выключатель.
Далее подробно рассматриваются однополюсные и двухполюсные переключатели, а также другие наиболее распространенные типы управления. В частности, мы поговорим о:
- Разница между однополюсными и двухполюсными выключателями
- Электропроводка двухполюсных и однополюсных автоматических выключателей: из чего она состоит
- Двухполюсный выключатель: чем он отличается от автоматического выключателя?
- Двухполюсный переключатель: что это такое?
- Двухполюсный кулисный переключатель
- Символ двухполюсного выключателя: как его добавить Коммутаторы
- SLIM: полное предложение
Хотите получить более подробную информацию о предложении компонентов производства SLIM? Нажмите на кнопку ниже и скачайте общий каталог бесплатно!
Разница между однополюсным и двухполюсным выключателем
Чтобы понять разницу между однополюсным и двухполюсным выключателем, давайте сначала более подробно рассмотрим конструктивные характеристики каждого из них.
Однополюсный выключатель состоит из двух клемм, функция которых заключается в размыкании и замыкании фазового контакта, прерывая только один полюс электрического соединения. Двухполюсный выключатель не имеет особых отличий с точки зрения конструкции или установки. Он отличается количеством клемм (2 для однополюсных, 4 для двухполюсных), которые, как следует из названия, прерывают оба полюса электрического соединения, фазу и нейтраль.
Это различие в конфигурации приводит к различию в предполагаемом использовании устройства. Однополюсный выключатель в основном используется для включения и выключения освещения: светодиодных ламп, неоновых ламп, прожекторов и осветительных приборов. Двухполюсный выключатель, с другой стороны, используется для бытовых приборов (таких как плиты, стиральные машины, духовки и холодильники), которые имеют особенно большую электрическую нагрузку. В этом случае устройство одновременно размыкает и замыкает два полюса, чтобы полностью отключить пользователя от сети и повысить защиту нагрузки.
Это делает плановое и внеочередное техническое обслуживание приборов, к которым он применяется, более безопасным и безопасным.
Из-за этой разницы в применении существует также разница в цене между однополюсным и двухполюсным выключателем: стоимость двухполюсного компонента немного выше, чем однополюсного, но также зависит от конкретных принадлежностей, необходимых для кнопка и крышка. Для получения более подробной информации обращайтесь в наш технический отдел.
Электропроводка двухполюсных и однополюсных автоматических выключателей: из чего она состоит
Электромонтаж является основным этапом, гарантирующим правильное функционирование выключателя. Для подключения однополюсного выключателя фазный кабель, по которому течет ток, прерывается через две клеммы.
Аналогичным образом проводка двухполюсного автоматического выключателя состоит из вставки фазного и нулевого провода в соответствующие клеммы. Фаза и нейтраль размещаются в верхней части автоматического выключателя: к выходным клеммам подключаются кабели, которые подключаются напрямую или через электрическую розетку к источнику использования.
Эта процедура основана на точной электрической схеме. Схема подключения двухполюсного автоматического выключателя содержит инструкции, которым необходимо следовать, чтобы безопасно подключить блок управления к электрической системе и активировать его работу.
Двухполюсный выключатель: чем он отличается от автоматического выключателя?
Как показано, переключатель относится к управляющему устройству в жгуте проводов или электрической системе, которое контролирует прохождение электричества, размыкая или замыкая цепь. Дивертерный переключатель также является типом управления. Однако его функция состоит в том, чтобы одновременно открывать один поток и закрывать другой, передавая ток соседнему кабелю. Его структура также имеет 3 клеммы в однополюсной версии и 6 клемм в двухполюсной версии, которые обеспечивают электрическое соединение между цепью машины и системой управления.
Как и в случае с выключателем, этот компонент доступен как в однополюсном, так и в двухполюсном исполнении.
Двухполюсный дивертерный переключатель используется для переключения двух линий тока на другую пару линий; он применяется в бытовых приборах, а также в бытовых и промышленных электроустановках.
Двухполюсный переключатель: что это такое?
Двухполюсный перекидной переключатель — еще один популярный вариант управления, структура которого очень похожа на дивертерный переключатель. Это вход, расположенный между двумя цепями, который может открывать и закрывать их или держать их обе открытыми с помощью положения остановки.
Его задача — изменить рабочее состояние определенного элемента оборудования. Существует несколько вариантов этого устройства, включая двухполюсный переключатель мгновенного действия, ползунковый переключатель и поворотный переключатель. Подробнее читайте в статье Биполярный и монополярный переключатель: что это такое?
Двухполюсный кулисный переключатель
Двухполюсный кулисный переключатель представляет собой монтируемое на панели устройство, состоящее из кнопки, которая после нажатия остается в фиксированном положении до дальнейшего использования.
Осевой двухполюсный переключатель, напротив, при нажатии всегда возвращается в исходное положение. Эта разница не влияет на работу устройства, а является эстетической особенностью предпочтения. Кнопка двухполюсного кулисного переключателя обычно имеет маркировку 0/I, которая указывает, в каком положении ток прерывается и в каком полюсе он начинается.
Кто такая SLIM Srl, от первоначального производства электромеханических выключателей до разработки индивидуальных световых решений? Нажмите ниже и просмотрите профиль компании, чтобы лучше узнать нашу компанию!
Символ переключателя: как его добавить
Символы, которые добавляются к клавишам переключателей, часто представляют собой стандартный символ включения-выключения или соответствующий символ ввода/вывода. Пользователь может запросить настройку коммутаторов серии SLIM с помощью стандартной или индивидуальной трафаретной печати. Трафаретная печать может быть белой или черной в зависимости от цвета линз, выбранного для переключателя.
У заказчика есть возможность настроить символ двухполюсного выключателя с помощью конфигуратора в соответствии со своими требованиями.
Коммутаторы SLIM: полное предложение
Чтобы дополнить ассортимент доступных коммутаторов, SLIM работает с исключительным партнером. Это итальянская компания Comelux, лидер в разработке и производстве высоконадежных, сертифицированных по качеству выключателей.
В предложение входят однополюсные и двухполюсные блоки управления, доступные для различных размеров шаблона для сверления. Модели CR1, CR2, CR3, CR5, CR7 и SZ10 представляют собой устройства управления, которые могут быть сконфигурированы как светящиеся или несветящиеся в зависимости от требований проектировщика. Пользователь может выбрать собственную конфигурацию светящегося двухполюсного выключателя, запросив один из следующих источников: лампа накаливания, неон/фтор, светодиод.
Для всех выключателей серии SLIM также можно повысить степень защиты кнопки с передней стороны панели, добавив специальные защитные чехлы от воды или других веществ.
Эта защита из ПВХ доступна для различных размеров компонентов SLIM и необходима во всех тех случаях, когда требуется непроницаемость для жидкостей (IP65). По желанию пользователя возможна сборка данной защиты непосредственно на выключателе или, при желании, поставка ее отдельно.
Хотите получить дополнительную информацию о дизайнерских решениях, предлагаемых SLIM? Нажмите на кнопку ниже и не стесняйтесь обращаться к нам!
Описание SPST, SPDT, DPST и DPDT
