Двухклавишный переключатель схема подключения с 2 мест. Двухклавишный переключатель: схема подключения с 2 мест и монтаж

Как подключить двухклавишный переключатель с 2 мест. Какая схема подключения проходного выключателя используется для управления освещением из нескольких точек. Как правильно выполнить монтаж двухклавишного переключателя.

Что такое двухклавишный переключатель и для чего он нужен

Двухклавишный переключатель представляет собой электроустановочное устройство, позволяющее управлять освещением или другими электроприборами из двух и более мест. По сути, это два проходных выключателя, объединенных в одном корпусе.

Основные преимущества использования двухклавишных переключателей:

• Возможность включать/выключать свет из нескольких точек в помещении
• Удобство управления освещением в больших помещениях, коридорах, на лестницах
• Экономия на электропроводке за счет объединения двух переключателей в одном корпусе
• Современный дизайн и эстетичный внешний вид

Двухклавишные переключатели часто устанавливают:

• В прихожих и коридорах — для управления светом с двух концов
• На лестничных пролетах — для включения света снизу и сверху
• В спальнях — у входа и возле кровати
• В больших гостиных — в нескольких местах для удобства

Схема подключения двухклавишного переключателя с 2 мест

Для подключения двухклавишного переключателя с двух мест используется следующая схема:

• От распределительной коробки идет питающий кабель с фазой и нулем
• Фаза подключается к общим контактам L1 и L2 первого переключателя
• От контактов со стрелками первого переключателя идут 4 провода ко второму
• На втором переключателе эти провода подключаются к контактам со стрелками
• От общих контактов L1 и L2 второго переключателя идут провода к светильникам
• Нулевой провод напрямую соединяется со светильниками

Таким образом, при переключении любого из выключателей меняется направление протекания тока, что позволяет управлять освещением с двух мест.

Как выполнить монтаж двухклавишного переключателя

Для правильного монтажа двухклавишного переключателя необходимо:

1. Обесточить электрическую цепь
2. Подготовить отверстие в стене под монтажную коробку
3. Установить монтажную коробку
4. Завести в коробку необходимые провода согласно схеме
5. Зачистить концы проводов на 10-12 мм
6. Подключить провода к клеммам переключателя в соответствии с маркировкой
7. Закрепить переключатель в монтажной коробке
8. Установить декоративную рамку и клавиши
9. Проверить работу переключателя

При монтаже важно правильно определить общие контакты L1 и L2, а также контакты со стрелками для коммутации между переключателями.

Какие бывают виды двухклавишных переключателей

Двухклавишные переключатели различаются по следующим параметрам:

• Тип монтажа: встраиваемые и накладные
• Материал корпуса: пластиковые, металлические, стеклянные
• Цвет и дизайн: классические белые, черные, под дерево, сенсорные и др.
• Производитель: Legrand, Schneider Electric, ABB, Viko и др.
• Номинальный ток: 10А, 16А
• Напряжение: 220В, 380В

При выборе важно учитывать условия эксплуатации, нагрузку и дизайн помещения. Для влажных помещений подойдут модели с повышенной степенью защиты IP44.

Преимущества использования двухклавишных переключателей

Основные плюсы применения двухклавишных переключателей:

• Удобство управления освещением из разных точек
• Экономия электроэнергии за счет своевременного выключения света
• Повышение безопасности передвижения в темное время суток
• Современный дизайн и эстетичный внешний вид
• Простота монтажа по сравнению с двумя отдельными переключателями
• Возможность управления двумя группами освещения

Двухклавишные переключатели — оптимальное решение для организации системы освещения в больших помещениях, коридорах и на лестницах.

Типичные ошибки при подключении двухклавишного переключателя

При монтаже двухклавишных переключателей часто допускаются следующие ошибки:

• Неправильное определение общих контактов L1 и L2
• Перепутывание проводов между переключателями
• Подключение нулевого провода к переключателю вместо фазного
• Недостаточная затяжка винтов клемм
• Повреждение изоляции проводов при зачистке
• Использование проводов несоответствующего сечения

Чтобы избежать ошибок, необходимо внимательно изучить схему подключения и маркировку на корпусе переключателя. При возникновении сомнений лучше обратиться к профессиональному электрику.

Ответы на частые вопросы о двухклавишных переключателях

Сколько проводов нужно для подключения двухклавишного переключателя?

Для подключения двухклавишного переключателя с двух мест потребуется минимум 5 проводов — питающий фазный, 4 коммутационных между переключателями.

Можно ли использовать двухклавишный переключатель для управления розетками?

Да, двухклавишный переключатель можно использовать для управления розетками, если это необходимо. Однако чаще их применяют для освещения.

Чем отличается проходной выключатель от обычного?

Проходной выключатель имеет 3 контакта и позволяет управлять освещением из нескольких мест. Обычный выключатель имеет 2 контакта и управляет только из одной точки.

Какой провод подключать к общему контакту переключателя?

К общему контакту L переключателя всегда подключается фазный провод. Нулевой провод идет напрямую к светильнику.

Cхема подключения двухклавишного проходного выключателя (переключателя)

Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:



Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:





Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.

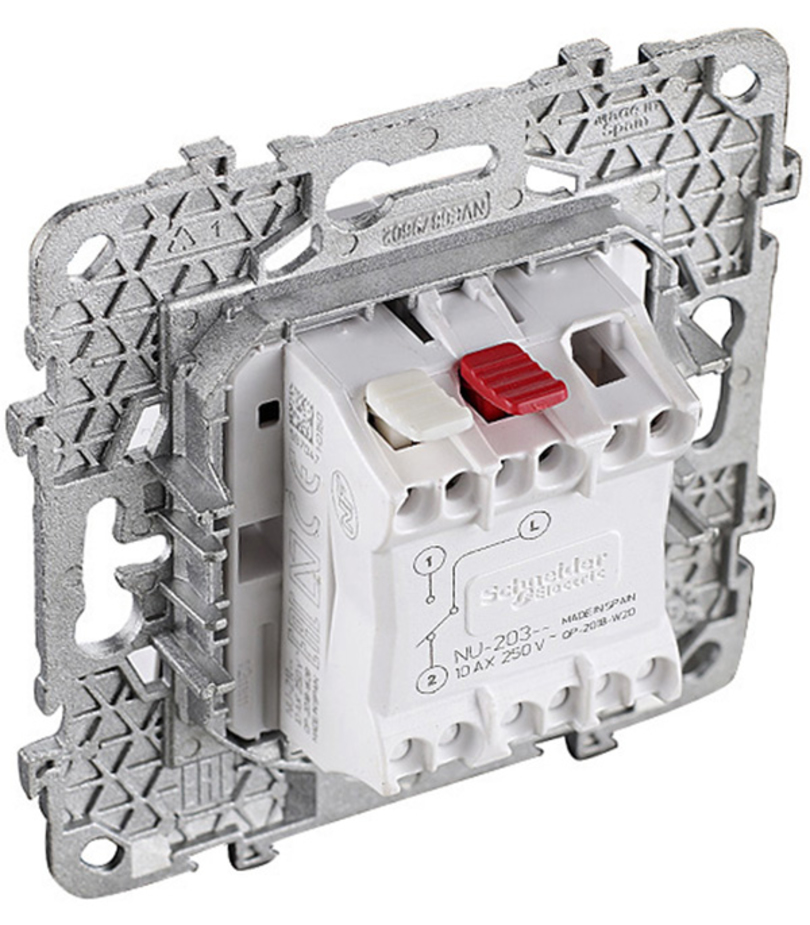

На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.

На практике это выглядит вот так.

Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.





Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.

С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить — если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.

Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

Подключение двухклавишного переключателя света

Для того чтобы правильно подключить двухклавишный переключатель света, давайте сперва рассмотрим схему его работы и разберемся в ней.

Чаще всего, двухклавишными выпускаются именно проходные переключатели, но некоторые производители в коллекциях своих электроустановочных изделий предлагают и двухклавишные перекрестные переключатели, подключение которых различается.

В данном случае представлена схема подключения системы из двух двойных проходных переключателей. Из неё ясно видно, что такой двойной проходной выключатель представляет из себя объединенные в одном корпусе два одинарных, каждый со своей клавишей. Соответственно и подключение проводов выполняется аналогично, т.е. если вы знаете как подключить одноклавишный проходной выключатель, вы с легкостью установите и такой. Единственная разница заключается в количестве одновременно подключаемых проводов, чтобы не запутаться, ниже представлена схема подключения проводов к двухклавишному переключателю света.



В качестве примера для установки возьмем механизм двухклавишного проходного выключателя ABB Busch-Jaeger, из уже хорошо знакомой нам серии Basic55.

Как и большую часть работ в электромонтаже, начинать установку следует с отключения подачи электрического тока. Обычно для этого необходимо выключить автоматический выключатель или иные защитные устройства для этой группы в учетно-распределительном щите.

Установку двойного проходного переключателя начинаем с подготовки проводов к подключению. Согласно стандартной схеме, рассмотренной нами ранее, для работы ему требуется шесть проводов, обычно это пара трехжильных кабелей. Укорачиваем их, провода должны выступать от края подрозеткника на 60-80мм.

Затем снимаем оплетку и изоляцию с концов жил на расстояние 10-14мм, как показано на изображении ниже.

Для большего удобства, на суппорте механизма розетки ABB Busch-Jaeger серии Basic55 отмечены допустимые размеры снятия изоляции с жил проводов, по которым можно ориентироваться.

После этого можно приступать к подключению проводов к механизму проходного выключателя. Маркировка клемм на его тыльной стороне выглядит следующим образом, подробное описание назначения которых вы можете узнать из нашей статьи «Cхема подключения двухклавишного проходного выключателя (переключателя)».

Как видите по маркировкам, все зажимы на механизме переключателя разделены на две группы «1» и «2», что соответствует количеству проходных выключателей, из которых он состоит. Самое главное при подключении верно подсоединить общие управляющие провода к контактам «L1» и «L2», в нашем случае это БЕЛЫЕ жилы кабелей.

Для удобства, лучше всего подключать последвательно, сперва первую группу проводов в клеммы с обозначением «1».

А затем вторую группу, в клеммы с маркировкой «2». В итоге у вас должно получится следующее.



Далее, аккуратно укладываем провода в подрозетнике и устанавливаем механизм двойного проходного выключателя.

Выравниваем строго горизонтально, по уровню и затягиваем крепежные винты, лучше всего использовать те, что идут вместе с подрозетником. Фиксация на «ушках», встроенных в механизм не всегда достаточно надежна и применяется лишь в случаях, когда нет другой возможности.

После чего устанавливаем рамку. В нашем случае двойной проходной выключатель света совмещен в одном блоке с розеткой, поэтому у них общая двойная рамка.

Для её крепления используется спецальный пластиковый фиксатор, которы вставляется в пазы суппорт и надежно крепит декоративную рамку.

Осталось установить клавиши на проходной выключатель, после чего можно включить подачу электричества и проверить его работу. Если все работает правильно, то на этом установка двухклавишного переключателя света завершена.



Если у вас возникли сложности при подключении или вы не нашли ответов на свои вопросы по двухклавишному проходному переключателю в статье, пишите их в комментариях к материалу, постараемся всем помочь!

Практика подключения перекрёстного 2х клавишного выключателя

2 вида выключателей, используемых для включения света из нескольких мест. Практика подключения перекрестного двухклавишного выключателя. ТОП 5 ошибок монтажа. ТОП 5 производителей и ТОП 5 вопросов читателей.

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

Схема подключения выключателя в квартире

ТЕСТ:

Тест из 4 вопросов на знание схем и приборов для управления светом из нескольких мест

Пройдите тест на знание систем включения света из нескольких мест.

1. Из скольких мест можно включать свет?

а)из двух

б)из любого количества при использовании переключателей разной конструкции

2. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

б)нет

3. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

б)только специальные

4. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

а)нет

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

• б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
• а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
• остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Работа схемы с 3 видами вык-лей – обычным,  проходным и перекрёстным

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта. Их замыкание и размыкание включает и выключает светильник. Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный. К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

Схема управления освещения с трех мест

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Схема подключения двухклавишный выключателей

Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

Принцип работы и конструкция перекрёстного выключателя аналогичны проходному. Но есть ряд отличий:

• приходит два провода вместо одного;
• внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
• оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

Обозначение на схемах выключателей

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Сделать своими руками 2 вида вык-лей – перек-ый и проходной

Не всегда есть возможность приобрести промежуточный переключатель необходимого дизайна. В этом случае его можно сделать самостоятельно.

Как сделать из 2-х клавишного проходного — перекрестный

Для того чтобы переделать двухклавишный проходной переключатель в промежуточный, в нём необходимо установить перемычки на клеммах, подключённых к неподвижным контактам разных половин устройства, причём устанавливать их необходимо крест накрест — правый к левому, а левый к правому.

Недостаток такой переделки в том, что обе клавиши необходимо включать одновременно. В некоторых моделях клавиши можно соединить между собой или установить одинарную, снятую с одноклавишного переключателя. В этом случае оставшийся аппарат придётся выбросить.

Переделка 2-х клавишного обычного вык-ля в проходной

При необходимости можно также своими руками переделать  обычный двухклавишный электровыключатель некоторых моделей в проходной. Для этого его необходимо разобрать и развернуть контактную группу на 180 градусов. Затем вместо двух клавиш закрыть устройство клавишей, снятой с одноклавишного устройства.

Переделка 2-х клавишного обычного выключателя в проходной

Как подключить перек-ый перек-ль – 2 способа прокладки проводов

После составления схемы её необходимо смонтировать и подключить.

2 способа разводки проводов для проходных и перек-ых вык-лей

Прокладка проводов производится в штробах или в кабельных каналах, так же, как и обычная проводка.

Схема подключения к перекрестному переключателю

К проходным переключателям подводится 3 провода, а к перекрёстным — 4. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному. Для удобства подключения желательно использовать разноцветные провода, например кабель ШВВП или ПВС. К двухклавишным переключателям придётся прокладывать два кабеля, которые желательно пометить.

Если были использованы провода одного цвета, то после прокладки их необходимо прозвонить тестером, а на концы надеть бирки с номерами. Их можно приобрести готовые или изготовить из кусочков трубки ПВХ длиной 1-2см, а номера написать маркером.

2 способа разводки проводов

Как подключить двухклавишный проходной выключатель

Подключение 2-х видов вык-лей

Подключение 2 видов выключателей

При подключении важно сделать это согласно схеме. При ошибках в монтаже система будет работать неправильно — не включаться, не отключаться или будут работать только некоторые переключатели.

На следующей картинке изображено подключение переключателя с двумя контактами одноклавишного.

Подключение переключателя с двумя контактами одноклавишного

На этом подключение проходного переключателя.

Подключение проходного переключателя

Важно! Высокое напряжение опасно для жизни. Поэтому все работы необходимо производить при отключенном вводном автомате.

Ещё важно знать 2 нюанса о проходных и перекрёстных перек-лях

Есть нюансы, которые необходимо учесть при выборе и монтаже таких устройств:

• даже при выключенном свете на всех приборах присутствует высокое напряжение;
• при установке у таких устройств нет разницы между верхом и низом (в обычных устройствах положение включения — клавиша нажата вверх).

Как избежать 5 ошибок при монтаже

Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:

• К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
• Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
• Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
• Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
• Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди при выборе таких систем:

• Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
• Со скольких мест возможно управление? При использовании устройств обоих типов — с любого количества.
• Какие лампы можно подключать к переключателям? Любые домашние светильники,  бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
• Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
• На какое напряжение рассчитаны такие приборы? На любое, до 220В.

Топ 5 производителей

Выключатель NESSEN

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

• Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
• Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
• Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
• Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
• Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Сборка Legrand Valena

Информация! Аппаратура производства любой фирмы устанавливается и подключается похожим образом.

Схема подключения проходного выключателя с 2х мест: инструкция

Наличие одного выключателя в большом помещении может доставить серьезные трудности при включении и выключении света. Придется преодолевать большое расстояние, чтобы нажать на заветную кнопку. В такой ситуации лучше отдать предпочтение проходному выключателю, устройство которого допускает включение и выключение освещения сразу из нескольких мест. Предлагаем ознакомиться с отличительными особенностями данного устройства, а также с тем, как выглядит схема подключения проходного выключателя с 2х мест. После этого выполнить необходимые работы собственными силами не составит особого труда.

Внешний вид проходного выключателя

Содержание статьи

Что такое проходной выключатель и его отличительные особенности

Для начала стоит определиться с тем, что это такое проходной выключатель. Так называют коммутационные аппараты, используемые для управления из двух или более мест одним осветительным прибором. Именно поэтому такие устройства пользуются популярностью при монтаже системы освещения в помещении большой площади.

Достаточно часто установку выключателей производят в длинных коридорах, концертных, спортивных залах или лестничных маршах. Установив два выключателя на значительном расстоянии друг от друга, можно будет воспользоваться любым из них, чтобы отключить или наоборот включить освещение.

Подобные выключатели находят применение при монтаже системы освещения в загородных домах. Особенно если площадь гостиной достаточно большая, есть лестничный марш или большое количество садовых дорожек. В этом случае включать свет можно, находясь снизу лестницы, а выключать – на верхней площадке. Это не только позволит обезопасить поднимающегося или спускающегося по лестнице человека, но оптимизирует затраты на электричество.

Для помещений большой площади лучше предусмотреть два переключателя

В типовых квартирах такие аппараты тоже находят применение. Особенно в спальне. Очень часто один выключатель располагают непосредственно у входа в комнату, а второй у изголовья кровати. В этом случае можно будет отключить освещение в помещении, не вставая с кровати.

Многих интересует, чем выключатель отличается от переключателя? В первом случае при нажатии на клавишу происходит простое прерывание цепи. Нажатие клавиши на переключателе приводит к коммутации с одного на другой контакт за счет перекидывания контактов, и создания новой цепи. Благодаря этому и появляется возможность управления источником света из нескольких точек. Система, включающая несколько переключателей, называется проходным выключателем.

Устройство и принцип работы проходного выключателя

Прежде чем разбираться с порядком подключения, стоит узнать принцип работы проходного выключателя. В этом случае монтаж можно будет выполнить собственными силами без особых трудностей.

Внешне проходной выключатель практически не отличим от обыкновенного. При этом их функциональные возможности сильно отличаются. Конструктивное исполнение обычного прерывателя предполагает наличие двух мест для присоединения проводов. Первое используется для подключения контакта на входе, второе – на выходе. Внутри устройства находится подвижный элемент, который используется для размыкания либо замыкания контактов в момент нажатия клавиши.

Обычный выключатель может работать только в двух положениях:

• «Включено», при котором электрическая цепь замыкает, и напряжение подается на осветительные приборы, подключенные к устройству. Лампы начинают светить;
• «Отключено», при котором происходит размыкание электрической цепи. Лампы гаснут.

Обычный выключатель только замыкает и размыкает цепь

Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест. В этом и заключается основная проблема.

Внимание! Проходной выключатель отличается от обычного контактной системой.

Отличительной особенностью устройства проходного выключателя является наличие трех контактов, из которых два располагаются на выходе, а один на входе. Находящийся внутри устройства элемент перекидного типа замыкает одну из двух цепочек. Промежуточного положения в данном случае не предусматривается. В результате всегда есть замкнутая цепь между входом и одним из двух выходов.

Проходной выключатель позволяет замкнуть одну из двух цепей

Как сделать проходной выключатель из обычного: порядок выполнения работ

Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. В таком случае возникает вопрос о том, как сделать проходной выключатель из обычного, чтобы он по своим возможностям и характеристикам не уступал покупному. Сделать это можно в следующей последовательности:

Фото	Описание работ
	Берем обычный двухклавишный выключатель. Желательно, выпущенный под товарными знакам Анам, Легранд, Панасонник, а также других производителей, чьи устройства имеют модульную конструкцию. От использования других изделий стоит отказаться.
	Снимаем один из модулей, переворачиваем его, предварительно освободив защелку, и устанавливаем на прежнее место. Учитывая, что элемент находится в перевернутом состоянии, закрепить его на прежнем месте будет невозможно. Для фиксации модуля используем термоклей или жидкие гвозди.
	Собираем переключатель. Получаем два выключателя, работающих в противофазе.
	Устанавливаем перемычку между контактами с одной стороны, которая будет выступать в роли общего контакта переключателей. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Если решено приобрести уже готовый, следует помнить, что производители предлагают проходные выключатели различного типа, допускающие управление одним или несколькими источниками света. Чтобы при эксплуатации электрической сети не возникало трудностей, стоит заранее узнать, как установить проходной выключатель, исходя из его конструктивных особенностей. Здесь возможно несколько вариантов, каждый из которых заслуживает особого внимания.

Как подключаются разные проходные выключатели различного типа

В каталогах производителей можно найти проходной выключатель:

• Одноклавишный, у которого есть два входа и один выход;
• Двухклавишный, с четырьмя выходами и двумя входами;
• Трехклавишный, у которого есть шесть выходов и три входа;
• Перекрестный. У таких устройств есть два или три входа и выхода. Они позволяют управлять светом сразу из трех и более мест.

Приступая к выполнению монтажных работ, следует узнать, как правильно подключить проходной выключатель выбранного типа. Это позволит избежать типовых ошибок и гарантирует безопасную эксплуатацию электрической сети.

Особенности и схема подключения проходного одноклавишного выключателя

Схема подключения одноклавишного перекрестного переключателя имеет свои особенности. Такое устройство имеет одну клавишу, с помощью которой происходит включение и отключение освещения в доме. Особого внимания заслуживает последовательность соединения клемм. Алгоритм выполнения работ обычно выполняется в следующей последовательности:

Как правило, установка проходного одноклавишного переключателя не вызывает особых трудностей. Весь объем работ может быть выполнен собственными силами. Из инструмента потребуется:

• Обычная и индикаторная отвертка. С помощью первой можно будет закреплять клеммы, а с помощью второй – контролировать напряжение;
• Пассатижи. При их отсутствии можно воспользоваться бокорезами;
• Инструмент, с помощью которого можно будет удалить изоляцию;
• Уровень, который позволит обеспечить требуемое пространственное положение переключателей;
• Рулетка, чтобы можно было отмерить провод необходимой длины;
• Перфоратор для крепления элементов системы к стене.

Особенности схемы подключения двухклавишного проходного выключателя

В отличие от одноклавишных двухклавишные устройства имеют более широкие функциональные возможности. С их помощью может осуществляться управление сразу двумя источниками освещения. Благодаря этому возможно последовательное включение и отключение ламп в двух соседних комнатах. Пройдя, например, длинный коридор, можно будет отключить в нем свет, а затем включить свет в спальне. Перед сном можно будет погасить свет уже около кровати.

Если требуется подключение проходного двойного выключателя, монтажные работы стоит выполнить собственными силами в следующей последовательности:

Фото	Описание работ
	Знакомимся со схемой проходного двухклавишного выключателя, которая находится на самом устройстве. По ней можно проконтролировать в будущем правильность выполнения работ.
	Подключаем провода. 2-ая клемма и 5-ая являются запитывающими. Третья, шестая, первая и четвертая идут на второй выключатель и подключаются к клеммам, обозначенным такими же цифрами. Белый провод – это фаза. Аналогичным образом соединяем провода на втором переключателе.
	В распределительной коробке соединяем соответствующие провода обоих выключателей. Сначала ноль соединяется с обоими источниками света, затем приходящую фазу соединяем с обеими подачами одного из переключателей. Соединяем переключатели между собой, ориентируясь на цветовую маркировку.
	После соединения всех проводов сверху устанавливаем защитную крышку. Проверяем работоспособность системы.

Зная, как подключить двойной проходной выключатель, можно смело брать за работу, предварительно подготовив все необходимые инструменты. Их перечень был перечислен ранее.

Внимание! Чтобы работоспособность системы освещения не вызывала нареканий, следует при выполнении работ соблюдать предельную осторожность. Неправильное соблюдение проводов может стать причиной короткого замыкания.

Статья по теме:

Схема подключения двухклавишного выключателя довольно проста, но, тем не менее, может вызвать некоторые затруднения у новичков. В данной статье мы подробно рассмотрим нюансы монтажа выключателей своими руками.

Порядок подключения трехклавишных проходных выключателей

Схема подключения проходного тройного выключателя имеет ряд особенностей, так как предполагается использование достаточно большого количества проводов. К такой системе прибегают при монтаже системы освещения в двухэтажном частном доме. При установке тройного выключателя можно включать/выключать свет на втором этаже, находясь на первом. К системе могут подключаться три источника освещения.

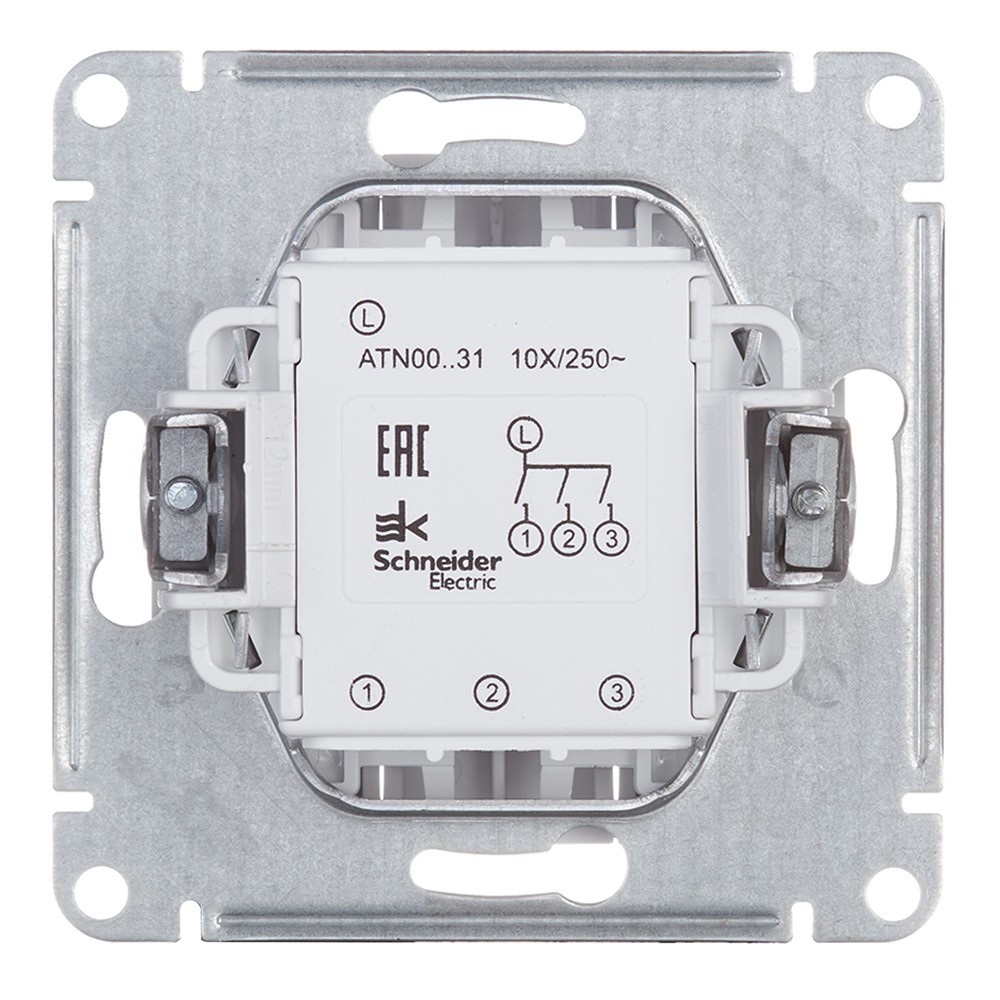

Внешний вид трехклавишного переключателя

Соединение и распределение проводов осуществляется в распределительной коробке. К первому выключателю подводится семижильный провод. Одна из жил используется для подвода фазы, которую подключают к трем входным клеммам. К выходу подключают три пары проводов, которые соединяются со вторым проходным выключателем. В итоге получаются три независимых контура, в состав которых входят светильники.

Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами

Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.

Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.

Наглядная схема подключения проходного выключателя с 2х мест: видео-инструкция выполнения работ

Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.

При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.

Схема с двумя проходными выключателями, допускающее управление двумя нагрузками

Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:

Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.

Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ

Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.

Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:

Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.

Схема подключения проходного выключателя с 4х мест: актуальная информация

Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.

Схема подключения лампы к четырем выключателям

Внимание! Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки.

Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Обзор производителей проходных выключателей: популярные модели

Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. В таком случае будет намного проще ориентироваться в ассортименте, предлагаемом профильными магазинами. К числу наиболее популярных брендов следует отнести:

• Legrand;
• Schneider Electric;
• ABB;
• Viko;
• Lezard.

Изделия, выпускаемые под перечисленными товарными знаками, отличаются высоким качеством сборки и длительным сроком службы. При сопоставимых технических характеристиках цена проходных выключателей может меняться в широком диапазоне. Предлагаем познакомиться со средними расценками, чтобы можно было намного проще делать выбор в процессе покупки.

Legrand: стоимость наиболее популярных моделей

При выборе проходного выключателя Legrand стоит четко представлять, для каких целей приобретается конкретной изделие, и какая схема подключения должна быть реализована. В каталоге производителя можно найти одно- и многоклавишные модели разного цвета и размера. Предлагаем познакомиться со средними ценами на проходные выключатели Легранд:

Schneider Electric: стоимость наиболее популярных моделей

Под известным брендом Schneider Electric выпускаются качественные изделия, имеющие стильный современный дизайн. Такие устройства способны гармонично вписаться в любой интерьер. Доступность изделий с различным цветовым оформлением позволит подобрать модель с подходящим дизайном для любого помещения. Ознакомитесь со средними ценами на наиболее популярные модели:​

​

ABB: стоимость наиболее популярных моделей

Для изготовления переключателей АВВ используются высококачественные материалы. Такие изделия отличаются высоким качеством сборки и стильным дизайном. Независимо от выбранного стилистического оформления помещения всегда можно подобрать наиболее подходящий вариант для конкретного интерьера. В коллекции производителя можно найти подходящий вариант для классического интерьера и оформленного в стиле хай-тек. Предлагаем познакомиться со средними расценками на наиболее популярные модели:

Viko: стоимость наиболее популярных моделей

Электротехнические изделия, выпускаемые под товарным знаком Viko, представлены в достаточно широком ассортименте. Благодаря этому можно подобрать подходящий вариант для помещения любого назначения и площади. Среди предлагаемых моделей можно найти подходящий вариант по стоимости и дизайну. Средние расценки представлены в таблице:

Lezard: стоимость наиболее популярных моделей

Производитель предлагает широкий модельный ряд изделий, среди которых всегда можно подобрать переключатель с подходящим стилистическим оформлением и подходящего цвета. Благодаря этому можно приобрести проходной выключатель, который сможет гармонично вписаться в интерьер квартиры, оформленной в определенной цветовой гамме. Стоимость изделия зависит от цветового оформления. Предлагаем сравнить стоимость изделий, имеющих одинаковый дизайн, но различное цветовое оформление:

Заключение

Таким образом, проходные выключатели актуальны для любого здания и помещения. Их можно устанавливать не только в длинных коридорах или помещения большой площади, но и в небольших спальнях. Расположив один выключатель у входа в комнату, а второй около кровати, можно не беспокоиться о вовремя не выключенном свете. Отключить или наоборот включить свет можно, находясь в постели. Широкий модельный ряд позволит подобрать подходящий вариант для конкретного помещения. Схема подключения выбирается индивидуально в зависимости от имеющихся потребностей и площади помещения.

Предыдущая

ОсвещениеСам себе электрик: схема подключения двухклавишного выключателя

Следующая

ОсвещениеВыбор, применение и характеристики светодиодов: полезные сведения и профессиональные рекомендации

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Страница не найдена — ManRem

Подготовка перед работами

Как соединить металлические трубы без сварки – советы профессионалов Прежде чем разберем правильную последовательность

Конструкции

Сравнение акриловой и стальной ванны Срок службы сантехники достаточно длительный при условии правильной эксплуатации

Обзоры

Как учесть площадь, высоту помещения и другие факторы Для приблизительной оценки требуемой производительности теплового

Материалы

Фанера. Особенности и области применения ГВЛ или ГКЛ для стен выбирают, исходя из поставленных

Обзоры

Советы по обслуживанию канализационных трубопроводов Сборка включает следующие этапы: рытье траншеи; стыковка трубопроводов; обработка

Работы

Декорирование гостиной в Новый год 2020 Кроме вкусных и красивых блюд украсить праздничный стол

Схема подключения двухклавишного проходного выключателя

Проходные выключатели – это устройства для управления источником освещения с двух и более мест. Внешне они ничем не отличаются от обычного отключателя и функции выполняет те же – замыкает и размыкает цепь. Разница в контактном механизме – у обычного выключателя в момент отключения подвижный контакт при разрыве цепи остается незадействованным, а в проходном, наоборот. То есть при нажатии кнопки «Вкл», подвижный контакт перебрасывается из одного контакта на второй, тем самым создавая условия для образования новой цепи. По этой причине проходные часто называют перекидными.

Сфера применения перекидных отключателей:

1.Многоэтажные помещения. Для регулирования освещением выключатели устанавливаются на каждом этаже. Например, человек включил свет на первом этаже, дошел до пятого и там уже отключил освещение. Это не только удобно, но еще и экономно.

• 2.Большие коридоры. Отключатели устанавливаются на разных концах коридора, а в некоторых случаях, еще и посередине.3.Спальни. Многим, наверное, знакома ситуация, когда, чтобы отключить свет, нужно вставать с кровати. Установите перекидные отключатели возле кровати и входа, — проблема решена.

Существует несколько типов проходных выключателей, с помощью которых можно управлять двумя и более источникам света, — это одноклавишные, двухклавишные и трехклавишные выключатели.

Схема монтажа одноклавишных проходных отключателей значительно проще, чем остальных типов. Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем – двухклавишного.

Подключение одноклавишных проходных выключателей

Подключение двухклавишных проходных выключателей

Проанализировав оба варианта, можно заметить, что они имеют много общего, точнее схема подключения двухклавишного выключатели – это удвоенная схема одноклавишного.

Говоря обычным языком, каждая отдельная клавиша проходного двухклавишного отключателя – это в своем роде независимый проходной одноклавишный выключатель. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного.

На данном этапе никаких сложностей нет. Они появляются тогда, когда необходимо установить 3-клавишный перекидной отключатель или несколько 2-хклавишных.

Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов:

1.Средний отключатель имеет несколько другую конструкцию и число проводов, проходящих через него, чем крайние.

2.Количество проводов растет пропорционально увеличению количеству клавиш. Посмотрите сами, одноклавишные крайние отключатели использует три жилы, а центральный – четыре. У двухклавишного отключателя крайние используют уже 6 жил, а промежуточные – восемь, то есть в два раза большем, чем одноклавишные. Логика в целом ясна.

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Несомненное, это минус подобной системы. Приходится дополнительно оплачивать работу мастера, да и сами материлы не из дешевых. В связи с этим такие схемы с тремя и более двух и трехклавишными отключателями встречаются довольно редко.

Все же, прежде чем перейти к более простому решению проблемы, предлагаем все же ознакомиться со схемой подключения трех и более проходных отключателей.

Схема подключение трех проходных двухклавишных выключателей

Как уже упоминалось выше, схемы с управлением освещением из трех мест встречаются довольно редко.

Обычно данная проблема решается следующим образом – установкой два одноклавишных проходных промежуточных отключателя в одну рамку. То есть по сути все, что нужно понимать в данном случае, это подключение в схему с проходными двухклавишными выключателями проходного одноклавишного отключателя параллельным образом. Разобравшись с этим, никаких проблем с пониманием принципа работы 2-хклавишного проходного выключателя у вас не будет.

И в конце пару слов о решении проблем по организации проходных отключателей многоклавишного типа с управлением из трех и более мест. Чтобы избежать вышеперечисленные недостатки таких систем, можно использовать импульсное реле.

Видео о подключении двухклавишных проходных выключателей из двух мест.

Проходной выключатель двухклавишный: схема подключения своими руками

Для удобства пользователей особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца помещения в другой.

Двухконтактный проходной выключатель

Схема подключения двухклавишного проходного выключателя легко решает такую задачу, она позволяет установить выключатели в двух и более местах, откуда можно управлять освещением.

Устройство и принцип работы

В основе функциональности и практичности двухклавишного проходного выключателя заложены принципы работы одноклавишного переходного выключателя.

Практически в одном корпусе собрано два одноклавишных проходных выключателя, что значительно расширяет его возможности и всей схемы электропроводки.

Принцип перекидывания контактов остался прежний: на выключателе две входные клеммы, 4 выходные, всего 6 штук.

На клавишах отмечены стрелками, куда нажимать для включения или выключения света. Схема собрана так, что выключить свет можно нажатием любой клавиши на проходных выключателях. В каком положении находятся клавиши используемого проходного выключателя, не существенно. Возможности двухклавишных проходных выключателей позволяют создавать различные варианты схем управления светом из двух и даже из трех мест.

Управление с двух мест

Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

Поэтому лучше проложить кабель с тремя жилами:

• L – фаза красного цвета;
• N – нулевой рабочий провод синего или черного цвета;
• заземляющий провод желто-зеленой раскраски.

Распределительную коробку рекомендуется устанавливать посредине маршрута размещенных светильников. В зависимости от назначения, условий эксплуатации, предметов интерьера допускается ставить ее на одном из краев.

В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.

Подключение двухконтактного переключателя

В распределительную коробку должны сойтись 7 кабелей:

• 4 от выключателей;
• 2 от групп освещения;
• 1 кабель питания.

21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.

Схема управления освещением из двух мест

Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

Управление в трех местах

В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.

Перекрестный двухклавишный выключатель

Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.

Схема управления освещением из трех мест

Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

Как подключить. Видео

Ознакомиться с особенностями подключения проходного выключателя можно в представленном ниже видео. Соблюдение выработанной технологии поможет избежать непредвиденных последствий в дальнейшем.

Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухклавишных проходных выключателей, понять рациональность практического применения схем и их использования, освоить методику самостоятельной установки систем управления освещением из нескольких мест.

Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

Оцените статью:Схема подключения гитары

| 2 хамбакера / 3-позиционный переключатель звукоснимателя

Создано в Sketch. Создано в Sketch. Переключить меню

• Подарочный сертификат
• Войдите или зарегистрируйтесь
• 0

Поиск ×

Поиск ×

Главное меню

• Конфиденциальность
• Связаться с нами
• Доставка и возврат
• Новости гитарной электроники
• Оптовые скидки

Сортировать по категориям

• Электронные компоненты
  • Горшочки-Volume Tone Blend
    • Горшки усилителя
    • Горшки для гитары и бас-гитары Bourns
    • EVH Custom гитарные горшки
    • CTS Pro Гитарные и басовые горшки
    • EMG Горшки для гитары и бас-гитары
    • Горшки для гитары и бас-гитары Fender
    • Мини-горшки для гитары и бас-гитары
    • Концентрические и смесительные горшки Push-Pull
    • Элементы управления звуковым расширением PMT
    • Шайбы и гайки для кастрюль
  • Переключатели и селекторы звукоснимателей
    • Рычажные переключатели
    • Тумблеры
    • Мини-переключатели
    • Поворотные и скользящие переключатели
  • Выходные разъемы и кабельные вилки
  • Конденсаторы для гитары и бас-гитары
  • Комплекты деталей электроники для гитары и бас-гитары
  • Аксессуары для 9-вольтовых батарей
  • Активные гитарные и басовые предусилители
  • Провода и экранирующие материалы
• Звукосниматели для гитары и бас-гитары
  • Гитарные хамбакеры
    • Сеймур Дункан Хамбакерс
    • Бенедетто Хамбакерс
  • Звукосниматели Stratocaster
    • Звукосниматели Fender Stratocaster
    • Настоящие одиночные катушки Сеймура Дункана
    • Хамбакеры Seymour Duncan Strat Size
    • Звукосниматели Seymour Duncan Noiseless Strat
  • Пикапы Telecaster
    • Звукосниматели Fender Telecaster
    • Звукосниматели Сеймура Дункана Telecaster
  • Басовые звукосниматели
  • Звукосниматели для мыльниц P-90
  • Звукосниматели для джаза и архтопа
• Запчасти и оборудование
  • Бриджи и седла для гитары и баса
    • Мосты и микрофоны для электрогитары
    • Бридж-седла для электрогитары
    • Басовые мосты и седла
    • Мосты и седла для акустической гитары
    • Tremolos и Trem Arm Bars
    • Партии тремоло Floyd Rose
  • Ручки управления для гитары и баса
    • Металлические ручки для гитары и баса
    • Пластиковые ручки для гитары и бас-гитары
  • Пластины домкратов и монтажные пластины
  • Пикапные кольца и крышки пикапов
  • Накладки и накладки
    • Strat Pickguards
    • Tele Pickguards
    • Накладки J Bass
    • Накладки P Bass
    • Пикгарды Les Paul
    • Накладки
  • Винты, пружины и шайбы
  • Малые партии гитары и баса
  • Пуговицы на ремешке и замки на ремешке
  • Гайки и фиксаторы струн
  • Советы по переключению и советы по Trem Arm
  • Клавиши настройки для гитары и баса
• Медики, струны и средства для ухода за гитарой
  • Струны для гитары и баса
  • Средства по уходу за гитарой
  • Медиаторы
    • Джазовые медиаторы Dunlop
    • Нейлоновые медиаторы Dunlop
    • Отмычки Dunlop Tortex
    • Медики из целлулоида Fender
    • Выбор Graph Tech Tusq
  • ГитараЭлектроника.com Рубашки и шляпы
• Ресурсы для подключения гитары
  • 1 Схема подключения звукоснимателя к гитаре
    • 1 хамбакер / 1 том
    • 1 хамбакер / 1 том / 1 тон
  • 2 электрические схемы звукоснимателя
    • 2 одиночных катушки
    • 1 хамбакер + 1 катушка
    • 2 хамбакера с 3-позиционным переключателем
    • 2 хамбакера с 5-позиционным переключателем
  • 3 электрические схемы звукоснимателя
    • 1 хамбакер + 2 сингла
    • 2 хамбакера + 1 катушка
    • 3 хамбакера
    • 3 одиночных катушки
  • Нарисованные на заказ схемы подключения гитары
  • Диаграммы управления звуковым расширением PMT
  • Моды для подключения гитарного звукоснимателя и управления
    • Модификации проводки хамбакера
    • Другие модификации гитарной проводки
    • Модификации громкости и тона
  • Цветовая кодировка проводов хамбакера
  • Клеммные соединения переключателя звукоснимателя

Сортировать по марке

• ГитараЭлектроника.com
• Сеймур Дункан
• Все части
• Gotoh
• Крыло
• Музыкальные продукты WD
• Лаборатория гитары Graph Tech
• Гитарная электроника
• Данлоп
• Bourns
• Switchcraft
• Музыкальные продукты PMT
• CTS
• Альфа
• Флойд Роуз
• TonePros
• Grover
• ЭМГ
• Дуб Григсби
• Филмор
• Антикварная Электроника
• Корнелл Дубилье
• Шаллер
• Коммутаторы Salecom
• СОЗО
• Бенедетто
• Д’Аддарио
• Маршалл
• Альпы
• EVH
• GHS
• C&K
• CRL
• Duracell
• Ничикон
• Чистый тон
• Xicon
• Карлинг
• Утки Делюкс
• Джексон
• Мэллори
• Посмотреть все бренды
• Подарочные сертификаты
• Войдите или зарегистрируйтесь
Поиск ×

Главное меню

• Конфиденциальность
• Связаться с нами
• Доставка и возврат
• Новости гитарной электроники
• Оптовые скидки

Сортировать по категориям

• Электронные компоненты
  • Горшочки-Volume Tone Blend
    • Горшки усилителя
    • Горшки для гитары и бас-гитары Bourns
    • EVH Custom гитарные горшки
    • CTS Pro Гитарные и басовые горшки
    • EMG Горшки для гитары и бас-гитары
    • Горшки для гитары и бас-гитары Fender
    • Мини-горшки для гитары и бас-гитары
    • Концентрические и смесительные горшки Push-Pull
    • Элементы управления звуковым расширением PMT
    • Шайбы и гайки для кастрюль
  • Переключатели и селекторы звукоснимателей
    • Рычажные переключатели
    • Тумблеры
    • Мини-переключатели
    • Поворотные и скользящие переключатели
  • Выходные разъемы и кабельные вилки
  • Конденсаторы для гитары и бас-гитары
  • Комплекты деталей электроники для гитары и бас-гитары
  • Аксессуары для 9-вольтовых батарей
  • Активные гитарные и басовые предусилители
  • Провода и экранирующие материалы
• Звукосниматели для гитары и бас-гитары
  • Гитарные хамбакеры
    • Сеймур Дункан Хамбакерс
    • Бенедетто Хамбакерс
  • Звукосниматели Stratocaster
    • Звукосниматели Fender Stratocaster
    • Настоящие одиночные катушки Сеймура Дункана
    • Хамбакеры Seymour Duncan Strat Size
    • Звукосниматели Seymour Duncan Noiseless Strat
  • Пикапы Telecaster
    • Звукосниматели Fender Telecaster
    • Звукосниматели Сеймура Дункана Telecaster
  • Басовые звукосниматели
  • Звукосниматели для мыльниц P-90
  • Звукосниматели для джаза и архтопа
• Запчасти и оборудование
  • Бриджи и седла для гитары и баса
    • Мосты и микрофоны для электрогитары
    • Бридж-седла для электрогитары
    • Басовые мосты и седла
    • Мосты и седла для акустической гитары
    • Tremolos и Trem Arm Bars
    • Партии тремоло Floyd Rose
  • Ручки управления для гитары и баса
    • Металлические ручки для гитары и баса
    • Пластиковые ручки для гитары и бас-гитары
  • Пластины домкратов и монтажные пластины
  • Пикапные кольца и крышки пикапов
  • Накладки и накладки
    • Strat Pickguards
    • Tele Pickguards
    • Накладки J Bass
    • Накладки P Bass
    • Пикгарды Les Paul
    • Накладки
  • Винты, пружины и шайбы
  • Малые партии гитары и баса
  • Пуговицы на ремешке и замки на ремешке
  • Гайки и фиксаторы струн
  • Советы по переключению и советы по Trem Arm
  • Клавиши настройки для гитары и баса
• Медики, струны и средства для ухода за гитарой
  • Струны для гитары и баса
  • Средства по уходу за гитарой
  • Медиаторы
    • Джазовые медиаторы Dunlop
    • Нейлоновые медиаторы Dunlop
    • Отмычки Dunlop Tortex
    • Медики из целлулоида Fender
    • Выбор Graph Tech Tusq
  • ГитараЭлектроника.com Рубашки и шляпы
• Ресурсы для подключения гитары
  • 1 Схема подключения звукоснимателя к гитаре
    • 1 хамбакер / 1 том
    • 1 хамбакер / 1 том / 1 тон
  • 2 электрические схемы звукоснимателя
    • 2 одиночных катушки
    • 1 хамбакер + 1 катушка
    • 2 хамбакера с 3-позиционным переключателем
    • 2 хамбакера с 5-позиционным переключателем
  • 3 электрические схемы звукоснимателя
    • 1 хамбакер + 2 сингла
    • 2 хамбакера + 1 катушка
    • 3 хамбакера
    • 3 одиночных катушки
  • Нарисованные на заказ схемы подключения гитары
  • Диаграммы управления звуковым расширением PMT
.Схема подключения гитары

| 2 хамбакера / 3-позиционный переключатель / 2 громкости / 2 тона

Создано в Sketch. Создано в Sketch. Переключить меню
• Подарочный сертификат
• Войдите или зарегистрируйтесь
• 0
Поиск ×
Поиск ×

Главное меню

• Конфиденциальность
• Связаться с нами
• Доставка и возврат
• Новости гитарной электроники
• Оптовые скидки

Сортировать по категориям

• Электронные компоненты
  • Горшочки-Volume Tone Blend
    • Горшки усилителя
    • Горшки для гитары и бас-гитары Bourns
    • EVH Custom гитарные горшки
    • CTS Pro Гитарные и басовые горшки
    • EMG Горшки для гитары и бас-гитары
    • Горшки для гитары и бас-гитары Fender
    • Мини-горшки для гитары и бас-гитары
    • Концентрические и смесительные горшки Push-Pull
    • Элементы управления звуковым расширением PMT
    • Шайбы и гайки для кастрюль
  • Переключатели и селекторы звукоснимателей
    • Рычажные переключатели
    • Тумблеры
    • Мини-переключатели
    • Поворотные и скользящие переключатели
  • Выходные разъемы и кабельные вилки
  • Конденсаторы для гитары и бас-гитары
  • Комплекты деталей электроники для гитары и бас-гитары
  • Аксессуары для 9-вольтовых батарей
  • Активные гитарные и басовые предусилители
  • Провода и экранирующие материалы
• Звукосниматели для гитары и бас-гитары
  • Гитарные хамбакеры
    • Сеймур Дункан Хамбакерс
    • Бенедетто Хамбакерс
  • Звукосниматели Stratocaster
    • Звукосниматели Fender Stratocaster
    • Настоящие одиночные катушки Сеймура Дункана
    • Хамбакеры Seymour Duncan Strat Size
    • Звукосниматели Seymour Duncan Noiseless Strat
  • Пикапы Telecaster
    • Звукосниматели Fender Telecaster
    • Звукосниматели Сеймура Дункана Telecaster
  • Басовые звукосниматели
  • Звукосниматели для мыльниц P-90
  • Звукосниматели для джаза и архтопа
• Запчасти и оборудование
  • Бриджи и седла для гитары и баса
    • Мосты и микрофоны для электрогитары
    • Бридж-седла для электрогитары
    • Басовые мосты и седла
    • Мосты и седла для акустической гитары
    • Tremolos и Trem Arm Bars
    • Партии тремоло Floyd Rose
  • Ручки управления для гитары и баса
    • Металлические ручки для гитары и баса
    • Пластиковые ручки для гитары и бас-гитары
  • Пластины домкратов и монтажные пластины
  • Пикапные кольца и крышки пикапов
  • Накладки и накладки
    • Strat Pickguards
    • Tele Pickguards
    • Накладки J Bass
    • Накладки P Bass
    • Пикгарды Les Paul
    • Накладки
  • Винты, пружины и шайбы
  • Малые партии гитары и баса
  • Пуговицы на ремешке и замки на ремешке
  • Гайки и фиксаторы струн
  • Советы по переключению и советы по Trem Arm
  • Клавиши настройки для гитары и баса
• Медики, струны и средства для ухода за гитарой
  • Струны для гитары и баса
  • Средства по уходу за гитарой
  • Медиаторы
    • Джазовые медиаторы Dunlop
    • Нейлоновые медиаторы Dunlop
    • Отмычки Dunlop Tortex
    • Медики из целлулоида Fender
    • Выбор Graph Tech Tusq
  • ГитараЭлектроника.com Рубашки и шляпы
• Ресурсы для подключения гитары
  • 1 Схема подключения звукоснимателя к гитаре
    • 1 хамбакер / 1 том
    • 1 хамбакер / 1 том / 1 тон
  • 2 электрические схемы звукоснимателя
    • 2 одиночных катушки
    • 1 хамбакер + 1 катушка
    • 2 хамбакера с 3-позиционным переключателем
    • 2 хамбакера с 5-позиционным переключателем
  • 3 электрические схемы звукоснимателя
    • 1 хамбакер + 2 сингла
    • 2 хамбакера + 1 катушка
    • 3 хамбакера
    • 3 одиночных катушки
  • Нарисованные на заказ схемы подключения гитары
  • Диаграммы управления звуковым расширением PMT
  • Моды для подключения гитарного звукоснимателя и управления
    • Модификации проводки хамбакера
    • Другие модификации гитарной проводки
    • Модификации громкости и тона
  • Цветовая кодировка проводов хамбакера
  • Клеммные соединения переключателя звукоснимателя

Сортировать по марке

• ГитараЭлектроника.com
• Сеймур Дункан
• Все части
• Gotoh
• Крыло
• Музыкальные продукты WD
• Лаборатория гитары Graph Tech
• Гитарная электроника
• Данлоп
• Bourns
• Switchcraft
• Музыкальные продукты PMT
• CTS
• Альфа
• Флойд Роуз
• TonePros
• Grover
• ЭМГ
• Дуб Григсби
• Филмор
• Антикварная Электроника
• Корнелл Дубилье
• Шаллер
• Коммутаторы Salecom
• СОЗО
• Бенедетто
• Д’Аддарио
• Маршалл
• Альпы
• EVH
• GHS
• C&K
• CRL
• Duracell
• Ничикон
• Чистый тон
• Xicon
• Карлинг
• Утки Делюкс
• Джексон
• Мэллори
• Посмотреть все бренды
• Подарочные сертификаты
• Войдите или зарегистрируйтесь
Поиск ×

Главное меню

• Конфиденциальность
• Связаться с нами
• Доставка и возврат
• Новости гитарной электроники
• Оптовые скидки

Сортировать по категориям

• Электронные компоненты
  • Горшочки-Volume Tone Blend
    • Горшки усилителя
    • Горшки для гитары и бас-гитары Bourns
    • EVH Custom гитарные горшки
    • CTS Pro Гитарные и басовые горшки
    • EMG Горшки для гитары и бас-гитары
    • Горшки для гитары и бас-гитары Fender
    • Мини-горшки для гитары и бас-гитары
    • Концентрические и смесительные горшки Push-Pull
    • Элементы управления звуковым расширением PMT
    • Шайбы и гайки для кастрюль
  • Переключатели и селекторы звукоснимателей
    • Рычажные переключатели
    • Тумблеры
    • Мини-переключатели
    • Поворотные и скользящие переключатели
  • Выходные разъемы и кабельные вилки
  • Конденсаторы для гитары и бас-гитары
  • Комплекты деталей электроники для гитары и бас-гитары
  • Аксессуары для 9-вольтовых батарей
  • Активные гитарные и басовые предусилители
  • Провода и экранирующие материалы
• Звукосниматели для гитары и бас-гитары
  • Гитарные хамбакеры
    • Сеймур Дункан Хамбакерс
    • Бенедетто Хамбакерс
  • Звукосниматели Stratocaster
    • Звукосниматели Fender Stratocaster
    • Настоящие одиночные катушки Сеймура Дункана
    • Хамбакеры Seymour Duncan Strat Size
    • Звукосниматели Seymour Duncan Noiseless Strat
  • Пикапы Telecaster
    • Звукосниматели Fender Telecaster
    • Звукосниматели Сеймура Дункана Telecaster
  • Басовые звукосниматели
  • Звукосниматели для мыльниц P-90
  • Звукосниматели для джаза и архтопа
• Запчасти и оборудование
  • Бриджи и седла для гитары и баса
    • Мосты и микрофоны для электрогитары
    • Бридж-седла для электрогитары
    • Басовые мосты и седла
    • Мосты и седла для акустической гитары
    • Tremolos и Trem Arm Bars
    • Партии тремоло Floyd Rose
  • Ручки управления для гитары и баса
    • Металлические ручки для гитары и баса
    • Пластиковые ручки для гитары и бас-гитары
  • Пластины домкратов и монтажные пластины
  • Пикапные кольца и крышки пикапов
  • Накладки и накладки
    • Strat Pickguards
    • Tele Pickguards
    • Накладки J Bass
    • Накладки P Bass
    • Пикгарды Les Paul
    • Накладки
  • Винты, пружины и шайбы
  • Малые партии гитары и баса
  • Пуговицы на ремешке и замки на ремешке
  • Гайки и фиксаторы струн
  • Советы по переключению и советы по Trem Arm
  • Клавиши настройки для гитары и баса
• Медики, струны и средства для ухода за гитарой
  • Струны для гитары и баса
  • Средства по уходу за гитарой
  • Медиаторы
    • Джазовые медиаторы Dunlop
    • Нейлоновые медиаторы Dunlop
    • Отмычки Dunlop Tortex
    • Медики из целлулоида Fender
    • Выбор Graph Tech Tusq
  • ГитараЭлектроника.com Рубашки и шляпы
• Ресурсы для подключения гитары
  • 1 Схема подключения звукоснимателя к гитаре
    • 1 хамбакер / 1 том
    • 1 хамбакер / 1 том / 1 тон
  • 2 электрические схемы звукоснимателя
    • 2 одиночных катушки
    • 1 хамбакер + 1 катушка
    • 2 хамбакера с 3-позиционным переключателем
    • 2 хамбакера с 5-позиционным переключателем
  • 3 электрические схемы звукоснимателя
    • 1 хамбакер + 2 сингла
    • 2 хамбакера + 1 катушка
    • 3 хамбакера
    • 3 одиночных катушки
  • Нарисованные на заказ схемы подключения гитары
  • Диаграммы управления звуковым расширением PMT
.Схема подключения кулисного переключателя

— купите электрическую схему кулисного переключателя, двухконтактный кулисный переключатель Dimplex Fire, продукт кулисного переключателя, одобренный Cul, на Alibaba.com

Упаковка и доставка

1. Упаковка: картонные коробки и пластиковые пакеты, в зависимости от спроса клиента

2. Отгрузка: Доставка по всему миру морем, воздухом или экспресс-доставкой (небольшое количество), например, EMS, UPS, FedEx, DHL

Наши услуги

1. Качество гарантировано: Специальная группа надзора контролирует качество.

2. Гарантированное послепродажное обслуживание: всегда гарантируем вам лучший сервис.

3. Срок доставки: Ваш груз будет загружен в течение 10-30 дней, в зависимости от количества.

4. Условия оплаты: T / T, PayPal, кредитная карта

5. OEM и ODM доступны.

Информация о компании

Filshu Electronics co., Limited имеет:

1. Более чем 10-летний опыт работы специально для всех видов выключателей, розеток и выключателей и кабелей;

2.Наш собственный отдел исследований и разработок, мы можем принять как ODM, так и OEM;

3. Наш собственный отдел контроля качества, который отвечает за проверку материалов, производственной линии и конечной продукции;

4. Наши собственные лаборатории для проверки огнестойкости / электропроводности / стабильности / коррозионной стойкости / срока службы

6. Более 300 рабочих в две смены, четкое управление ответственностью, высокая эффективность работы и быстрые сроки поставки.

7. Предлагаем профессиональные инженеры и бизнес-услуги 24 часа в сутки.Просто, пожалуйста, не стесняйтесь обращаться к нам, если возникнут какие-либо вопросы, в любое время как по электронной почте, так и по электронной почте.

8. Наша компания считает своим принципом «разумные цены, эффективное время производства и удовлетворительное послепродажное обслуживание». Клиенты — первая позиция.

.

Towei Кулисный переключатель Схема подключения Заводская 6a ~ 250 В 13A ~ 120 В T105 Вкл. Выкл. 2-позиционная проводка Cqc Круглый кулисный переключатель для двигателя

Описание продукта

Заводская электрическая схема кулисного переключателя Towei 6A ~ 250 В 13A ~ 120 В t105 вкл. Выкл. 2-позиционная проводка встроенный кулисный переключатель CQC для двигателя

Технические параметры
Электрические характеристики	13A ~ 120V.AC. 6А ~ 250В переменного тока.
Гц	60/50
Нагрузка	Разрешение / движение
Температура (C)	105 ° C
Pol / Thr	1/2 или M
PP / Цепь	— / A
Endur	10K циклов
Рабочее усилие	250G + _80GF
Выдерживаемое напряжение	1500 В.AC
Материал:
Привод: PA66 Класс пламени: V-2 или V0 Температура: 130 ° C Класс: Dupont
Подвижный контракт: медь
Клеммы: медь
Корпус: PA66 Класс горючести: V-2 или V0 Температура: 130 ° C Класс: Dupont
Применяется к:
Все виды электрических вентиляторов, соковыжималок, нагревателей, кофеварок, электрических духовка, увлажнитель, пылесос, массажное оборудование, очиститель воздуха, лампы, игрушки, блендеры, массажер и тд.

.
