Как подключить проходной выключатель для управления освещением из нескольких мест. Какие бывают схемы подключения проходных выключателей. Как правильно выполнить монтаж проходных выключателей своими руками.

Содержание

Что такое проходной выключатель и для чего он нужен

Проходной выключатель позволяет управлять освещением из нескольких мест. Его основное отличие от обычного выключателя — наличие трех контактов вместо двух. Это дает возможность переключать цепь между двумя проводами.

Основные преимущества использования проходных выключателей:

  • Удобное управление светом в длинных коридорах, на лестницах, в больших помещениях
  • Возможность включать и выключать свет с разных точек
  • Повышение комфорта и безопасности при перемещении в темное время суток
  • Экономия электроэнергии за счет выключения света в нужный момент

Проходные выключатели особенно актуальны в частных домах, квартирах со сложной планировкой, офисных и производственных помещениях.


Принцип работы и схема подключения проходного выключателя

Принцип работы проходного выключателя основан на переключении цепи между двумя проводами. У него есть три контакта:

  • Общий (COM) — на него подается фаза
  • Первый выходной (L1)
  • Второй выходной (L2)

При переключении клавиши общий контакт соединяется то с L1, то с L2, замыкая или размыкая цепь. Для управления освещением с двух мест используется пара проходных выключателей, соединенных по определенной схеме.

Базовая схема подключения проходных выключателей выглядит следующим образом:

  1. Фаза подключается к общему контакту первого выключателя
  2. Выходы L1 и L2 первого выключателя соединяются с L1 и L2 второго
  3. Общий контакт второго выключателя подключается к светильнику
  4. Нулевой провод идет напрямую к светильнику

При такой схеме свет можно включать и выключать с любого из двух выключателей независимо от положения другого.

Виды схем подключения проходных выключателей

Существует несколько основных схем подключения проходных выключателей:


Схема управления с двух мест

Самая распространенная схема с использованием двух проходных одноклавишных выключателей. Позволяет управлять одним или группой светильников с двух точек.

Схема управления с трех и более мест

Для управления с трех и более точек используются два проходных выключателя на концах и один или несколько промежуточных между ними. Это позволяет создать систему управления для длинных коридоров или больших помещений.

Схема с двухклавишным проходным выключателем

Позволяет независимо управлять двумя группами светильников с разных мест. Используются двухклавишные проходные выключатели, имеющие 6 контактов.

Схема с диммером

Дает возможность не только включать/выключать, но и регулировать яркость освещения с нескольких мест. Требует использования специальных проходных диммеров.

Пошаговая инструкция по подключению проходных выключателей

Для самостоятельного подключения проходных выключателей потребуется:

  1. Выбрать и приобрести проходные выключатели нужного типа
  2. Подготовить необходимые инструменты и материалы
  3. Обесточить электрическую цепь
  4. Установить подрозетники в выбранных местах
  5. Проложить кабели согласно выбранной схеме
  6. Подключить провода к клеммам выключателей
  7. Установить и закрепить выключатели в подрозетниках
  8. Проверить работоспособность схемы

При монтаже важно правильно определить фазный и нулевой провода, а также соблюдать цветовую маркировку.


Типичные ошибки при подключении проходных выключателей

При самостоятельном монтаже проходных выключателей нередко допускаются следующие ошибки:

  • Неправильное определение фазного и нулевого проводов
  • Ошибки в соединении контактов выключателей между собой
  • Использование проводов недостаточного сечения
  • Некачественная изоляция соединений
  • Слабая затяжка винтовых клемм

Чтобы избежать проблем, лучше доверить монтаж профессиональному электрику или тщательно изучить схему подключения перед началом работ.

Выбор проходных выключателей: на что обратить внимание

При выборе проходных выключателей стоит учитывать следующие факторы:

  • Тип установки (накладной или встраиваемый)
  • Количество клавиш (одно- или двухклавишные)
  • Номинальный ток и напряжение
  • Степень защиты IP для влажных помещений
  • Материал корпуса и декоративной рамки
  • Цвет и дизайн, сочетающийся с интерьером
  • Наличие подсветки для удобства в темноте

Также важно приобретать выключатели проверенных производителей, чтобы гарантировать качество и безопасность.


Преимущества и недостатки использования проходных выключателей

Основные плюсы применения проходных выключателей:

  • Удобство управления освещением из разных точек
  • Повышение комфорта и безопасности в темное время суток
  • Экономия электроэнергии
  • Возможность создания сложных систем управления светом

К минусам можно отнести:

  • Более сложный монтаж по сравнению с обычными выключателями
  • Необходимость прокладки дополнительных проводов
  • Более высокую стоимость оборудования

Однако преимущества обычно перевешивают недостатки, особенно в больших помещениях со сложной планировкой.


Схема проходного выключателя и его подключение своими руками | Своими руками

Содержание ✓

  • ✓ Что такое проходной выключатель
  • ✓ Для чего нужен проходной выключатель
  • ✓ Схема подключения проходного выключателя
  • ✓ Монтаж системы освещения с проходным выключателем
  • ✓ Как подключить проходной выключатель

Если нужно управлять освещением из разных мест, на помощь придут проходные выключатели

Что такое проходной выключатель

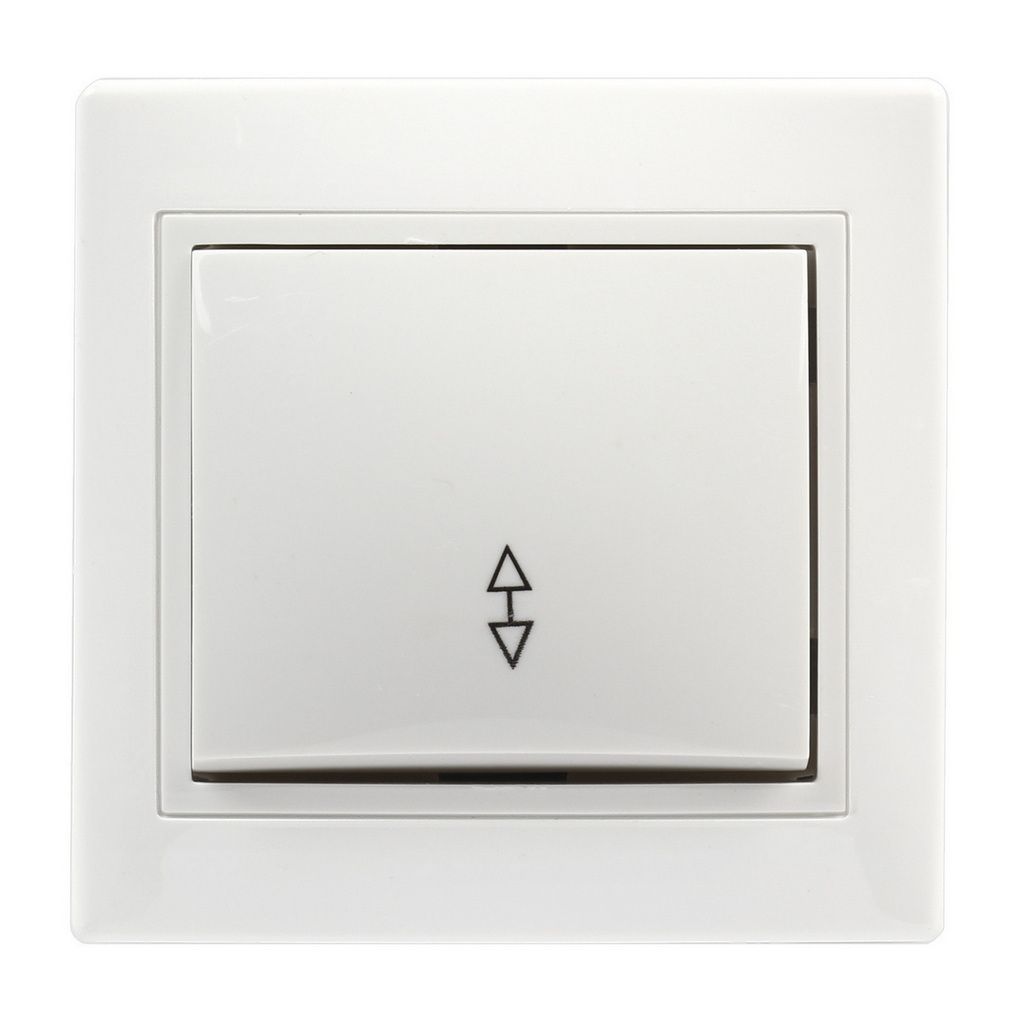

Проходные выключатели (точнее – переключатели) используются для независимого управления освещением из нескольких мест.

Они всегда работают в паре. Фаза от электросети приходит к первому, затем по двум проводам – ко второму проходному выключателю и от него к источнику освещения. В отличие от простых выключателей, где происходит обычное прерывание цепи, они имеют не два, а три контакта и могут переключать «фазу» с одного на другой. Часто такие выключатели еще называют дублирующими или перекидными. По внешнему исполнению они не отличаются от обычных.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Для чего нужен проходной выключатель

Подобную схему можно применять везде, где удобно включить свет в одном месте, а выключить в другом.

Особенно это актуально для освещения лестничных пролетов: можно включить светильники на одном этаже первым выключателем, а на другом выключить вторым. Удобно использовать подобную схему для освещения длинных коридоров, проходных комнат, на дачных участках – для освещения дорожек.

Ссылка по теме: Как установить (заменить)  розетку и выключатель самому

Схема подключения проходного выключателя

В схеме включения света с двух точек использованы соединительная коробка, лампа, два одноклавишных проходных выключателя и соединительные провода. От источника электричества к лампе через соединительную коробку направлен один провод – нулевой. Второй, фазный, также через соединительную коробку направлен к контакту выключателя. Таким образом, две нары кон тактов выключателей соединены между собой. Для включения лампы фаза подается к светильнику с общего контакта второго проходного выключателя. То есть один контакт является общим для двух других.

В одном положении он замкнут с одним из них, а в другом положении – с другим. Именно поэтому общая замкнутость всех трех контактов полностью исключена. В каком бы положении ни находился один из переключателей, вторым можно всегда включить (или выключить) линию освещения.

Схема проходного выключателя

Монтаж системы освещения с проходным выключателем

Предусмотреть установку таких выключателей желательно в процессе строительства дома или во время капитального ремонта, чтобы проложить электропроводку. Заранее выберите способ прокладки проводки – закрытый либо открытый. В случае первого варианта нужно будет выполнить штро-бильные работы по подготовке каналов для укладки проводки.

Закрепите на своих местах проходные выключатели. Учтите, что от распределительной коробки к ним нужно протянуть трехжильный провод, выведите концы проводов от выключателей. Смонтируйте лампу, выведите двухжильный кабель.

Установите распределительную коробку с учетом минимальной длины кабеля и удобства ее расположения в доме. Из коробки нужно выкрутить шурупы и аккуратно снять заглушки отверстий для подвода электрических проводов. В коробку введите кабели от лампы, от питания 220 В и проходных выключателей. В самой коробке соедините провода между собой, как показано в нашем мастер-классе.

Четко понимайте принцип работы каждого выключателя: первый замыкает цепь с первым проводом, второй – со вторым.

Количество источников света можно увеличивать. Но если суммарная нагрузка на выключатель будет больше или примерно равна указанной производителем предельной нагрузке, нужно установить разгрузочное реле.

Для управления из разных точек двумя типами освещения можно использовать двух -клавишные проходные выключатели. Они подключаются так же, как и одноклавишные, но на один двухклавишный от распределительного щитка тянут пятижильный кабель, а на другой – два трехжильных.

Читайте также: Как своими руками установить розетки и выключатель в гипсокартон

Как подключить проходной выключатель

Процедура подключения проходного выключателя почти не отличается от обычного. Разница только в количестве контактных клемм и подводимых проводов – у проходного выключателя их три.

В схеме используются два проходных выключателя и распределительная коробка, в которую заведены провода от управляемого светильника и трехжильные провода от выключателей. Сечение трехжильного провода, подводимого к проходным выключателям, обязательно подбирайте в соответствии с мощностью управляемого светильника (1).

Зачистите концы электропроводов, удалив с них изоляцию на 5-7 мм. Длина свободных проводов не должна превышать 10 см – очень длинный провод не поместится в коробке, а с очень коротким вам будет неудобно работать (2).

Соберите схему в распаечной коробке.

К выключателям должен подходить только фазный провод, при подключении к ним нулевого провода напряжение с цепей освещения сниматься не будет, а значит, изоляция проводов будет быстрее изнашиваться и не исключены короткие замыкания.

Фазный провод от распаечной коробки подключите к общему входному контакту первого проходного выключателя. Два других (выходных) контакта соедините с проводами, идущими от аналогичных контактов второго выключателя. А общий (входной) контакт второго выключателя соедините с проводом, идущим от светильника. Второй провод от светильника напрямую соедините с нулем распаечной коробки (3).

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминесцентных, энергосберегающих и светодиодных (4).

Подключение проходного выключателя: фото

Чтобы смонтировать больше пунктов управления, кроме простых проходных выключателей понадобятся еще и перекрестные. В них будет не три, а четыре одновременно переключаемых контакта – два входных и два выходных. К ним нужно подводить четырехжильный провод.

Читайте также:  Замена всех ламп в квартире и доме на светодиодные (led) для экономии

Перед проведением работ по подключению проводов отключите электричество в доме. Убедитесь в отсутствии напряжения с помощью указателя напряжения и только после этого приступайте к работе.

© Автор : Елена Бражник

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Подключение проходного выключателя

Управление освещением с двух мест идея не новая, но активно применяющаяся и в наши дни. Для ее реализации используются проходные выключатели.

Чем отличается проходной выключатель от обычного выключателя?

Если посмотреть на внешнюю конструкцию проходного выключателя и сравнить его с обычным, то никаких отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.

У обычного, однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. В нормальном (в выключенном) состоянии эти контакты разомкнуты. При включении выключателя подвижный контакт приводится в движение клавишей, и замыкается с неподвижным. Замыкаясь, он соединяет электрическую цепь, и на лампу подается питающее напряжение. Существует также конструкция двухполюсного одноклавишного выключателя, по сути, выполняющего ту же самую функцию, что и предыдущий, но его отличие состоит в том, что нулевая жила, подаваемая на лампу, рвется так же, как и фазная. Это сделано для улучшения безопасности.

Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей

У проходного выключателя имеются два неподвижных и один подвижный контакт. Подвижный контакт всегда замкнут с одним неподвижным. У таких выключателей отсутствует понятие «нормального состояния», то есть состояния, при котором цепь гарантировано разорвана. Любое из двух положений может считаться включенным или выключенным. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение – «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть проходной выключатель работает не как выключатель, а как переключатель, он только в быту именуется выключателем. Поэтому в технической литературе и в каталогах производителей он именуется как переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.

Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.

Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются, две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверями.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель, расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так группой светильников или ламп. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Подключение проходного одноклавишного выключателя

На рисунке 2 показана принципиальная схема подключения проходных выключателей, предназначенных для управления одной лампой или одной группой ламп с двух, удаленных друг от друга, мест. Как было сказано выше, у однополюсного проходного выключателя имеются два неподвижных и один подвижный (перекидной) контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампа в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.

Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей

На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.

Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.

Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3. Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Здесь: L – линейный (фазный) провод; N – нулевой провод; PE – провод заземления.

Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей

Подключение проходного двухклавишного выключателя

Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.

Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя, установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.

Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя

Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей

Управление освещением с трех мест и более

Бывают случаи, когда возникает необходимость во включении света в помещении не с одного или двух мест, а с трех, четырех и более. Для реализации такой схемы производители изготавливают промежуточные выключатели (переключатели). Пример схемы управления с трех мест показан на рисунке 7.

Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей

Как видно из схемы промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Рисунок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя

Для того чтобы можно было включать и выключать свет, например, из четырех мест, устанавливают еще один промежуточный выключатель. Ставится он между одним из проходных выключателей и существующим промежуточным выключателем. По аналогии можно увеличить число мест управления до любого значения.

Рисунок 9. Принципиальная схема управления освещением с пяти мест
