Как устроена электрическая схема ВАЗ 21099 с карбюратором. Какие основные элементы входят в электрооборудование этой модели. Где найти и как читать схему проводки ВАЗ 21099. На что обратить внимание при диагностике электрики «девяносто девятой».
Особенности электрооборудования ВАЗ 21099 с карбюраторным двигателем
ВАЗ 21099 — это классический представитель семейства переднеприводных автомобилей «Самара». Модель выпускалась с 1990 по 2004 год и оснащалась карбюраторным двигателем объемом 1,5 литра. Электрооборудование ВАЗ 21099 имеет ряд характерных особенностей:
- Напряжение бортовой сети — 12 В
- Генератор переменного тока мощностью 700 Вт
- Аккумуляторная батарея емкостью 55 А·ч
- Система зажигания — бесконтактная с электронным коммутатором
- Стартер с электромагнитным включением
- Наличие электровентилятора системы охлаждения
Электрическая схема ВАЗ 21099 довольно проста по сравнению с современными автомобилями, но при этом включает все необходимые системы для обеспечения работы двигателя и комфорта водителя.
Основные элементы электросхемы ВАЗ 21099
Рассмотрим ключевые компоненты, входящие в электрическую схему ВАЗ 21099 с карбюраторным двигателем:
- Аккумуляторная батарея — основной источник питания при неработающем двигателе
- Генератор — вырабатывает электроэнергию при работе двигателя
- Стартер — обеспечивает запуск двигателя
- Система зажигания — включает катушку, коммутатор, датчик-распределитель и свечи
- Система освещения — фары, подфарники, задние фонари, освещение салона
- Контрольно-измерительные приборы — спидометр, тахометр, указатели температуры и уровня топлива
- Электродвигатели — привод стеклоочистителей, вентилятора отопителя, омывателя
- Звуковой сигнал
- Электронные блоки управления различными системами
Все эти элементы соединены между собой проводами в единую электрическую цепь автомобиля.
Где найти схему электропроводки ВАЗ 21099
Подробная электрическая схема ВАЗ 21099 обычно содержится в следующих источниках:
- Руководство по ремонту и эксплуатации автомобиля
- Специализированные справочники по электрооборудованию ВАЗ
- Интернет-ресурсы, посвященные ремонту ВАЗ
- Техническая документация завода-изготовителя
При поиске схемы важно учитывать год выпуска конкретного автомобиля, так как в разные годы могли вноситься незначительные изменения в электропроводку.
Как читать электросхему ВАЗ 21099
Чтение электрической схемы ВАЗ 21099 требует определенных навыков. Вот несколько ключевых моментов:
- Каждый элемент на схеме обозначен специальным символом
- Цветовая маркировка проводов соответствует реальным цветам в автомобиле
- Толщина линий отражает сечение проводов
- Стрелками показано направление тока
- Точки соединения проводов обозначены кружками
- Реле и предохранители имеют цифровую маркировку
Внимательное изучение обозначений и логики соединений позволяет понять принцип работы всей электросистемы автомобиля.
Диагностика электрооборудования ВАЗ 21099
При возникновении неисправностей в электрике ВАЗ 21099 рекомендуется проводить диагностику в следующем порядке:
- Проверка целостности предохранителей
- Контроль напряжения аккумуляторной батареи
- Проверка работы генератора
- Диагностика стартера
- Тестирование элементов системы зажигания
- Проверка проводки на наличие обрывов и замыканий
- Контроль работы потребителей электроэнергии
Наличие точной электросхемы значительно упрощает поиск неисправностей и их устранение.
Особенности модернизации электрооборудования ВАЗ 21099
Многие владельцы ВАЗ 21099 проводят модернизацию штатного электрооборудования. Наиболее популярные доработки включают:
- Установку более мощного генератора
- Замену галогенных фар на ксеноновые или светодиодные
- Монтаж дополнительных электрических розеток
- Установку современной аудиосистемы
- Добавление электростеклоподъемников
- Монтаж сигнализации с автозапуском
При проведении подобных доработок важно учитывать нагрузку на бортовую сеть и при необходимости усиливать проводку.
Типичные неисправности электрооборудования ВАЗ 21099
Несмотря на относительную простоту, электрика ВАЗ 21099 может давать сбои. Рассмотрим наиболее распространенные проблемы:
- Отказ стартера из-за износа щеток или выхода из строя втягивающего реле
- Снижение емкости аккумуляторной батареи
- Выход из строя генератора (чаще всего — диодного моста или регулятора напряжения)
- Окисление контактов в разъемах электропроводки
- Перегорание ламп освещения
- Неисправности в системе зажигания (пробой высоковольтных проводов, выход из строя коммутатора)
- Отказ электродвигателя вентилятора охлаждения
Своевременная диагностика и профилактическое обслуживание позволяют избежать большинства этих проблем.
Как улучшить надежность электросистемы ВАЗ 21099
Для повышения надежности электрооборудования ВАЗ 21099 рекомендуется выполнять следующие мероприятия:
- Регулярно проверять уровень электролита в аккумуляторе и очищать клеммы от окисления
- Контролировать натяжение ремня генератора
- Своевременно заменять свечи зажигания и высоковольтные провода
- Проверять состояние контактов в разъемах электропроводки
- Использовать качественные предохранители соответствующего номинала
- При установке дополнительного оборудования не перегружать бортовую сеть
Соблюдение этих простых правил значительно продлит срок службы электрооборудования автомобиля.
Схема автомобиля — ВАЗ 21099
Далее опубликованны схемы электрооборудования на ВАЗ 21099 1990-2008 г.в. BA3-21099 завершает модельный ряд автомобилей семейства «Самара». Стабильность ходовых качеств у традиционных двухобъемников этого семейства гармонично дополняется вариацией с трех объемным кузовом, располагающим автономным багажным отсеком. В престижной троице вазовских переднеприводных «седанов» (2115, 2110, 21099) «девяносто девятая» модель самая доступная. Позитивно откликаясь на ужесточение экологических требований, и стремясь к повышению комфорта для своих потенциальных обладателей, ВАЗ-21099 целенаправленно приобретает необходимые конструктивные усовершенствования. У автомобиля более экономичный двигатель с распределенным впрыском топлива, удовлетворяющая международным нормам по токсичности система выпуска отработавших газов с нейтрализатором, новая панель приборов доставшаяся от » Самара — 2″.

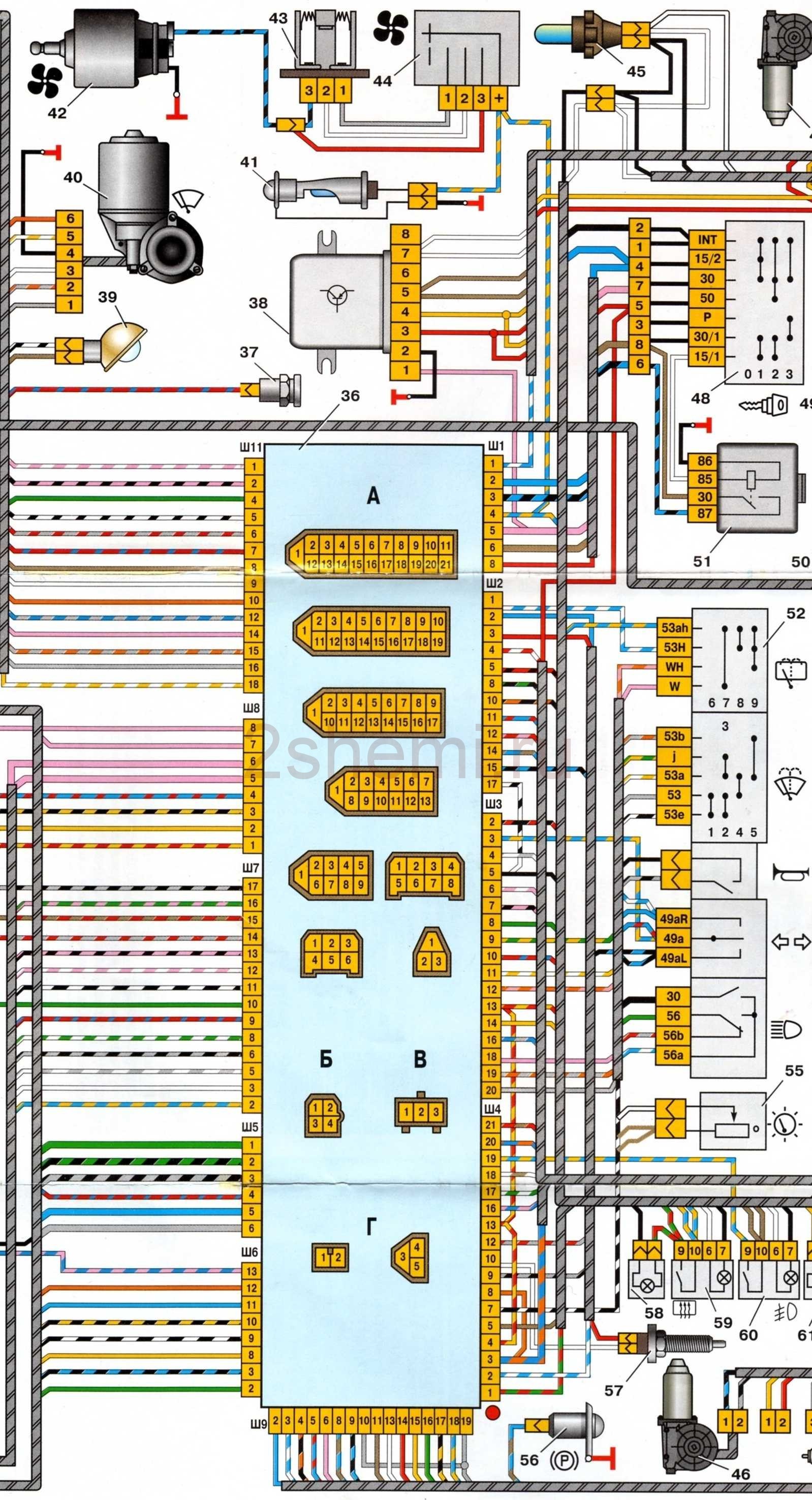

Основная схема электрооборудования на ВАЗ 21099
1 – блок-фара 31 – электродвигатель очистителя ветрового стекла
2 — электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей) 32 – прикуриватель
3 – выключатель подкапотной лампы 33 – лампа подсветки рычагов отопителя
4 – звуковой сигнал 34 – штепсельная розетка для переносной лампы
5 — электродвигатель вентилятора системы охлаждения двигателя 35 – подкапотная лампа
6 – датчик включения электродвигателя вентилятора 36 – лампа освещения вещевого ящика
7 – генератор 37 – монтажный блок
8 — электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей) 38 – выключатель освещения приборов
10 — электромагнитный клапан включения омыва ветрового стекла 39 — выключатель контрольной лампы стояночного тормоза
11 – свечи зажигания 40 – выключатель стоп-сигнала
13 – катушка зажигания 42 – выключатель наружного освещения
14 – выключатель света заднего хода 43 – выключатель аварийной сигнализации
15 — датчик указателя температуры охлаждающей жидкости 44 — выключатель заднего противотуманного света
16 – стартер 45 — предохранитель цепи противотуманного света
17 – аккумуляторная батарея 46 – выключатель обогрева заднего стекла
18 – датчик уровня тормозной жидкости 47 – боковые указатели поворота
19 – коммутатор 48 – плафон
20 – датчик верхней мертвой точки 1-го цилиндра 49 — разъем для подключения к плафону индивидуального освещения
21 – колодка диагностики 50 – выключатели плафона на стойках дверей
22 — блок управления электромагнитным клапаном карбюратора 51 – реле зажигания
23 – реле включения стартера 52 – выключатель зажигания
24 – концевой выключатель карбюратора 53 – комбинация приборов
26 – датчик контрольной лампы давления масла 55 – задние фонари
27 – электродвигатель омывателя стекол 56 – датчик указателя уровня и резерва топлива
28 – электродвигатель вентилятора отопителя 57 – элемент обогрева заднего стекла
29 — дополнительный резистор электродвигателя отопителя 59 – фонари освещения номерного знака
30 – переключатель вентилятора отопителя
А — порядок условной нумерации штекеров в колодке выключателя зажигания
Б — порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла
