Эл схема ваз 2110 инжектор. Электросхема ВАЗ 2110: детальный разбор электрооборудования и основных неисправностей

Какие элементы входят в электросхему ВАЗ 2110. Как устроена проводка в инжекторной и карбюраторной версиях. Каковы основные неисправности электрооборудования ВАЗ 2110 и способы их устранения. Как правильно читать и использовать электросхему при диагностике и ремонте.

Общая схема электрооборудования ВАЗ 2110

Электрооборудование ВАЗ 2110 включает в себя следующие основные системы и компоненты:

• Система электропитания (аккумулятор, генератор)
• Система зажигания
• Система пуска двигателя
• Система управления двигателем
• Приборы освещения и сигнализации
• Контрольно-измерительные приборы
• Электропривод стеклоподъемников, зеркал, замков
• Аудиосистема
• Система отопления и вентиляции

Все эти системы объединены в единую электрическую сеть автомобиля. Рассмотрим подробнее устройство и особенности основных элементов.

Система электропитания ВАЗ 2110

Основными элементами системы электропитания являются:

• Аккумуляторная батарея
• Генератор
• Регулятор напряжения
• Предохранители и реле

Аккумуляторная батарея обеспечивает питание потребителей при неработающем двигателе и запуск двигателя. На ВАЗ 2110 устанавливается батарея емкостью 55-60 А•ч.

Генератор вырабатывает электроэнергию для питания потребителей и зарядки аккумулятора при работающем двигателе. На ВАЗ 2110 применяется генератор переменного тока мощностью 80-90 А.

Система зажигания ВАЗ 2110

Система зажигания на ВАЗ 2110 может быть двух типов:

• Контактная (на карбюраторных версиях)
• Бесконтактная электронная (на инжекторных версиях)

Основными элементами системы зажигания являются:

• Катушка зажигания
• Распределитель зажигания (на карбюраторных версиях)
• Модуль зажигания (на инжекторных версиях)
• Высоковольтные провода
• Свечи зажигания

Бесконтактная система зажигания более надежна и не требует обслуживания в процессе эксплуатации.

Система управления двигателем ВАЗ 2110

На инжекторных версиях ВАЗ 2110 устанавливается электронная система управления двигателем. Ее основными элементами являются:

• Электронный блок управления (ЭБУ)
• Датчики (положения коленвала, массового расхода воздуха, температуры и др.)
• Исполнительные механизмы (форсунки, регулятор холостого хода и др.)

ЭБУ получает информацию от датчиков, обрабатывает ее и управляет работой исполнительных механизмов для обеспечения оптимальных параметров работы двигателя.

Электросхема ВАЗ 2110 карбюратор

Электросхема карбюраторной версии ВАЗ 2110 имеет более простую структуру по сравнению с инжекторной. Основные отличия:

• Отсутствует электронный блок управления двигателем
• Применяется контактная система зажигания
• Используется электромагнитный клапан карбюратора вместо форсунок
• Меньше датчиков и исполнительных механизмов

Это упрощает диагностику и ремонт электрооборудования, но снижает эффективность работы двигателя.

Электросхема ВАЗ 2110 инжектор 8 клапанов

Восьмиклапанная инжекторная версия ВАЗ 2110 имеет следующие особенности электросхемы:

• Применяется электронный блок управления двигателем
• Используется бесконтактная система зажигания
• Установлены форсунки для впрыска топлива
• Имеется датчик положения коленчатого вала
• Используется датчик массового расхода воздуха

Это позволяет более точно управлять работой двигателя, снижая расход топлива и токсичность выхлопа.

Электросхема ВАЗ 2110 инжектор 16 клапанов

Шестнадцатиклапанная версия ВАЗ 2110 имеет наиболее сложную электросхему. Ее отличия от 8-клапанной:

• Применяется более мощный ЭБУ
• Установлен датчик положения распределительного вала
• Используются 4 катушки зажигания вместо одной
• Имеется датчик детонации
• Применяется электронная дроссельная заслонка

Это обеспечивает наилучшие характеристики двигателя, но усложняет диагностику и ремонт.

Основные неисправности электрооборудования ВАЗ 2110

Наиболее распространенные проблемы с электрикой на ВАЗ 2110:

• Отказ генератора (не заряжает аккумулятор)
• Неисправности стартера (не крутит или крутит медленно)
• Перегорание предохранителей
• Неисправности датчиков системы управления двигателем
• Отказ модуля зажигания
• Проблемы с проводкой (обрывы, замыкания)

Для диагностики большинства неисправностей требуется тщательная проверка электросхемы и применение специальных приборов.

Как читать и использовать электросхему ВАЗ 2110

При работе с электросхемой ВАЗ 2110 следует придерживаться следующих правил:

1. Определите версию автомобиля (карбюратор/инжектор, 8/16 клапанов)
2. Найдите нужный участок схемы по названию системы или элемента
3. Изучите условные обозначения элементов и цветовую маркировку проводов
4. Прослеживайте цепи от источника питания к потребителю
5. Обращайте внимание на предохранители и реле в цепях
6. При поиске неисправности проверяйте все элементы цепи последовательно

Правильное чтение электросхемы значительно упрощает диагностику и ремонт электрооборудования ВАЗ 2110.

Электрические схемы ВАЗ-2120

Электрические схемы ВАЗ-2120

NIVA-FAQ	ФОРУМ  | НОВИНКИ FAQ  |  КАРТА САЙТА  |  ПОИСК ПО САЙТУ

Электрическая схема ВАЗ-2120  Прислали Cowboy и Baza

Заводской вариант схемы.

1. Батарея аккумуляторная.
2. Генератор.
3. Стартер.
4. Выключатель зажигания.
5. Реле дополнительное.
6. Предохранитель 25 А.
7. Коммутатор.
8. Катушка зажигания.
9…12. Свеча зажигания.
13. Блок управления.
14. Распределитель зажигания.
15. Предохранитель 25 А.
16. Микровыключатель карбюратора.
17. Электромагнитный клапан.
18. Реле заднего противотуманного огня.
19. Выключатель противотуманных фар.
20. Реле противотуманных фар.
21, 22. Предохранитель 10 А.
23, 24. Лампа противотуманных фар.
25, 26. Лампа заднего противотуманного огня.
27. Выключатель заднего противотуманного огня.

28. Предохранитель 7,5 А.
29, 31. Лампа ближнего и дальнего света.
30, 32. Лампа дальнего света.
33, 34. Предохранитель 7,5 А.
35, 36. Предохранитель 10 А.
37. Реле дальнего света фар.
38. Реле ближнего света фар.
39. Переключатель света фар.
40. Переключатель наружного освещения.
41. Лампа подсветки наружного освещения.
42. Выключатель подкапотной лампы.
43. Лампа подкапотная.
44, 45. Лампа освещения номерного знака.
46, 48. Лампа переднего габаритного огня.
47, 49. Лампа заднего габаритного огня.
50. Реостат.
51, 52. Предохранитель 5 А.
53. Выключатель лампы сигнализатора включения блокировки дифференциала.
54. Контрольная лампа блокировки дифференциала.
55. Предохранитель 10 А.
56. Выключатель света заднего хода.
57, 58. Лампа света заднего хода.
59. Выключатель сигнала торможения.
60, 61. Лампа сигнала торможения.
62, 63. Лампа заднего указателя поворота.
64, 65. Лампа переднего указателя поворота.
66, 67. Лампа бокового указателя поворота.
68. Переключатель указателей поворота.
69. Реле аварийной сигнализации.
70. Выключатель аварийной сигнализации.
71. Предохранитель 10 А.
72. Датчик аварийного давления масла.
73. Датчик скорости.
74. Датчик указателя температуры охлаждающей жидкости.
75. Выключатель контрольной лампы заслонки карбюратора.
76. Выключатель контрольной лампы ручного тормоза.
77. Датчик уровня топлива.
78. Комбинация приборов.
79. Датчик уровня тормозной жидкости.
80. Лампа освещения вещевого ящика.
81. Выключатель освещения вещевого ящика.
82, 83. Плафон индивидуального освещения.
84. Переключатель отопителя.
85. Резистор отопителя.
86. Электродвигатель отопителя.
87. Лампа подсветки рычагов отопителя.
88. Лампа подсветки выключателя аварийной сигнализации.
89. Электродвигатель очистителя ветрового стекла.
90. Электродвигатель омывателя ветрового стекла.
91. Реле очистителя ветрового стекла.
92. Переключатель очистителя ветрового стекла.
93. Выключатель омывателя ветрового стекла.
94. Переключатель очистителя и омывателя заднего стекла.
95. Электродвигатель очистителя заднего стекла.
96. Электродвигатель омывателя заднего стекла.
97. Предохранитель 7,5 А.
98, 99. Плафон освещения салона.
100. Лампа подсветки выключателя зажигания.
101…103. Выключатель двери.
104, 105. Прибор звуковой сигнальный.
106. Выключатель звукового сигнального прибора.
107. Реле  звукового сигнального прибора.
108. Предохранитель 20 А.
109. Реле электровентилятора двигателя.
110. Электровентилятор двигателя.
111. Выключатель электровентилятора двигателя.
112. Выключатель обогрева заднего стекла.
113. Реле обогрева заднего стекла.
114. Элемент обогрева заднего стекла.
115. Предохранитель 20 А.
116. Прикуриватель.
117. Предохранитель 15 А.
118. Патрон подключения переносной лампы.

Схему прислал Cowboy, преобразовал в формат .gif Yurich, текст подготовил ALER, 30.03.03.

* * *

Схемы электрические 2120 (по клику откроются в новом окне)

новая:

и старая:

Прислал Baza, 05.01.15.

Электрические принципиальные схемы подсистем ВАЗ-2120

Прислал Baza, 05.02.15.

Подробная схема электропроводки ваз 2110 с описанием элементов

Приводятся цветные схемы электропроводки ВАЗ 2110 (инжектор и с карбюраторным двигателем) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта автомобиля. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере одним листом.

Электропроводка ВАЗ-2110 есть двух типов: карбюратор и инжектор. В них небольшие отличия, но основные принципы в работе и прокладывании проводки одинаковые. По месту расположения проводка различается на: подкапотную и салонную. Все электрооборудование автомобиля соединено с помощью проводов определённого цвета. К каждому элементу через колодки, предохранители идет свой жгут проводов.

ВАЗ 2110 – модификации

ВАЗ-21100. Базовая модель которая выпускалась с 1996 по 2000 год. На автомобиль устанавливался 8-клапанный карбюраторный двигатель ВАЗ-21083 рабочим объёмом 1,5 литра и мощностью 69 лошадиных сил.

ВАЗ-21101. Данная модификация выпускалась с 2004 года, оснащалась 8-клапанный бензиновый инжекторный двигатель рабочим объёмом 1,6 литра.

ВАЗ-21102. Как и предыдущая модификация с 8-клапанным инжекторным двигателем, но с объемом 1,5 литра.

ВАЗ-21103. Модификация “десятки” с 16-клапанным инжекторным двигатель рабочим объёмом 1,5 литра.

ВАЗ-21103М. Рестайлинговая модификация ВАЗ-21103, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,5 литра и мощностью 92 лошадиные силы. Выпускалась с 2002 года.

ВАЗ-21104. Модификация оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра.

ВАЗ-21104М. Рестайлинговая модификация ВАЗ-21104, оснащенная 16-клапанным бензиновым инжекторным двигателем рабочим объёмом 1,6 литра. Выпускалась с 2004 года.

ВАЗ-21106 GTI. Двигатель автомобиля ВАЗ-21106 GTI – самая мощная и дорогая модификация, которая выпускалась с 2000 года. Автомобиль оснащался 2-литровым 16-клапанным бензиновым двигателем Opel C20XE, мощностью 150 лошадиных сил. На автомобиль устанавливался обвес с раздутыми арками, колея была расширена на 76 миллиметров. На него устанавливались колеса R15 с низкопрофильной резиной.

ВАЗ-21106 Coupe. Купе ВАЗ-21106 в кузове купе. Отличительной особенностью автомобиля стало наличие только двух дверей, которые были удлинены на 250 миллиметров, при этом кузов был укорочен на 170 миллиметров. Двигатель устанавливался такой же, как и у предыдущей модели ВАЗ-21106 GTI.

ВАЗ 21106 WTCC. Спортивная модификация 106 модели, участвовала в международном чемпионате FIA WTCC 2008 года.

ВАЗ 21107. Модификация автомобиля для раллийных соревнований. Оснащался вварным каркасом безопасности и иной конструкция подвески.

ВАЗ 21108 «Премьер». Модификация с удлиненным на 170 миллиметров кузовом в районе задней двери, что обеспечивало более удобную посадку и высадку пассажиров. Оснащался инжекторным 16-клапанным двигателем объемом 1,5 литра.

ВАЗ 21109 «Консул». 4-х местный лимузин повышенной комфортности на основе автомобиля ВАЗ-2110. Кроме длины кузова так же были увеличены размеры задней двери, для более удобной посадки и высадки пассажиров. Оснащался 1.5 литровым двигателем и колесами R14 или R15. Габаритные размеры: длина – 4950 мм, ширина – 1700 мм, высота – 1440 мм. Расход топлива в городском цикле 9,5 литров на 100 километров пути.

ВАЗ 2110-91. Модификация ВАЗ-2110 с роторно-поршневым двигателем объемом 1308 см3. Автомобиль мог развивать скорость до 240 км/ч, а разгон от 0 до 100 км/ч занимал 6 секунд.

Автомобиль с 16-клапанным инжекторным двигателем в комплектации “Гран-Люкс” включает:

• Электростеклоподъемники;
• Блокировка замков дверей;
• Блокировка замка багажника;
• Обивка сидений из бархата;
• Иммобилайзер;
• Передние сиденья с обогревом;
• Вентилируемые 14-дюймовые тормозные диски;
• Спойлер задка с дополнительным стоп-сигналом;
• Противотуманные фары.

Схема генератора 9402.3701

Генераторы, которые могут быть установлены взамен 9402

9402.3701 АТЭ – 1 (Китай LKD)

ELD-A-2110-14V-135A с обг. муф.

3747.3771-93 Электром. Чебоксары.

2110 СТАРТ – ВОЛЬТ Украина 135А

Принцип действия генератора

На автомобилях применяется трехфазный синхронный генератор. Принцип действия генератора основан на законе электромагнитной индукции. «Электродвижущая сила в обмотке возникает при изменении магнитного поля».

ЭДС генератора возникает в обмотке. Ротор служит для создания изменяющегося магнитного поля. Для намагничивания ротора в нем встроена обмотка возбуждения, Ток в нее подводится через щетки.

Обмотка статора трехфазная, соединенная в звезду. На выходе обмотки действует переменное напряжение, но в сети автомобиля и для зарядки аккумулятора необходимо постоянное напряжение, поэтому выход обмотки подключен к диодному мосту (выпрямителю).

Диодный мост для генератора 9402. 3701 БПВО 76-105/11, (Электромодуль), БВО 3 -105- 01 (Орбита)

Диодный мост для генератора 5102.3771 МП 13.80.3.2 (Орбита)

Электросхема проводки ВАЗ 2110 карбюратор

В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках. Изгибы проводов в местах входа в жгут показывают направления их прокладки в жгуте.

Полную схему одним файлом смотрите далее (клик для увеличения):

1 – блок-фара 37 – комбинация приборов 2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света 3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света 4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла 5 – звуковой сигнал 41 – часы 6 – генератор 42 – выключатель обогрева заднего стекла 7 – датчик уровня масла 43 – подрулевой переключатель 8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа 9 – контроллер отопителя 45 – выключатель освещения приборов 10 – выключатель клапана рециркуляции 46 – выключатель зажигания 11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар 12 – коммутатор 48 – розетка для переносной лампы 13 – концевой выключатель карбюратора 49 – плафон направленного света 14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения 15 – свечи зажигания 51 – плафон освещения салона 16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля 17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива 18 – распределитель зажигания 54 – выключатель аварийной сигнализации 19 – катушка зажигания 55 – датчик ремня безопасности водителя 20 – стартер 56 – прикуриватель 21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы 22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика 23 – датчик скорости 59 – колодка для подключения бортового компьютера 24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика 25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота 26 – клапан рециркуляции 62 – выключатель в стойке передней двери 27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери 28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза 29 – аккумуляторная батарея 65 – фонарь освещения багажника 30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне 31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь 32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь 33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака 34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла 35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения 36 – переключатель наружного освещения

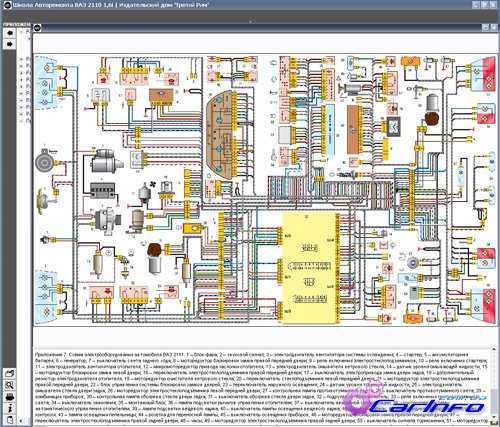

Схема ВАЗ 2110 инжектор 8 клапанов

1 – блок-фара 2 – датчики износа колодок передних тормозов 3 – звуковой сигнал 4 – вентилятор системы охлаждения 5 – выключатель света заднего хода 6 – аккумуляторная батарея 7 – генератор 8 – датчик контрольной лампы давления масла 9 – датчик уровня масла 10 – свечи зажигания 11 – форсунки 12 – регулятор холостого хода 13 – колодки электронного блока управления 14 – датчик положения дроссельной заслонки 15 – датчик положения коленчатого вала 16 – модуль зажигания 17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов) 18 – стартер 19 – колодка диагностики 20 – датчик температуры охлаждающей жидкости (для системы управления двигателем) 21 – датчик скорости 22 – реле включения бензонасоса 23, 35, 39 – плавкие предохранители 24 – электробензонасос 25 – микромоторедуктор привода заслонки отопителя 26 – клапан рециркуляции 27 – вентилятор отопителя 28 – насос омывателя ветрового стекла 29 – датчик уровня омывающей жидкости 30 – датчик уровня тормозной жидкости 31 – датчик уровня охлаждающей жидкости 32 – моторедуктор стеклоочистителя

33 – дополнительный резистор вентилятора отопителя 34 – реле включения питания системы впрыска 36 – клапан продувки адсорбера 37 – датчик массового расхода воздуха 38 – реле включения вентилятора системы охлаждения 40 – переключатель наружного освещения 41 – датчик детонации ВАЗ-2110 инжектор 42 – датчик концентрации кислорода (подогреваемый лямбда-зонд) 42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается) 43 – контрольная лампа противотуманного света 44 – контрольная лампа обогрева заднего стекла 45 – выключатель противотуманного света 46 – выключатель обогрева заднего стекла 47 – комбинация приборов 48 – монтажный блок 49 – датчик уровня топлива 50 – выключатель зажигания 51 – регулятор яркости подсветки приборов 52 – подрулевой переключатель 53 – лампа подсветки рычагов управления отопителем 54 – выключатель аварийной сигнализации 55 – электронный блок управления отопителем; 56 – выключатель клапана рециркуляции 57 – блок индикации бортовой системы контроля 58 – боковые указатели поворота 59 – датчик температуры для системы отопления 60 – плафон освещения салона 61 – передний плафон освещения салона 62 – розетка для переносной лампы 63 – электронные часы 64 – выключатели в стойках передних дверей 65 – выключатели в стойках задних дверей 66 – лампа освещения вещевого ящика 67 – выключатель освещения вещевого ящика 68 – прикуриватель 69 – лампа освещения пепельницы 70 – выключатель стоп-сигнала 71 – элемент обогрева заднего стекла 72 – наружные задние фонари 73 – внутренние задние фонари 74 – лампы освещения номерного знака 75 – лампа освещения багажника

Полную схему одним файлом смотрите далее (клик для увеличения):

Основные неисправности

Причин неисправности генератора на ваз 2110 может быть много. Здесь возможны как несерьезная поломка, так и выход из строя полностью всего устройства. Рассмотрим перечень основных неисправностей:

1. Слишком большое количество подключенных дополнительных электрических устройств. Следует все отключить и проверить, не изменилось ли качество работы элемента.
2. Если не дает зарядку генератор, возможно, установлен АКБ слишком большого объема. В связи с этим батарея получает заряд, но не успевает зарядиться полностью после глубокого разряда.
3. Замыкание статора либо повреждения в самой обмотке. Может также быть плохое соединение между рабочими элементами.
4. Обрыв обмотки. В этом случае генератор вообще не будет давать зарядку.
5. Межвитковое замыкание. Могут полететь катушки, поэтому это стоит проверять, детально используя вольтметр.
6. Замыкание на корпусе ротора. Из-за данной поломки может выйти из строя вся обмотка. Если такое случилось, придется ее полностью заменить.
7. Замыкание на фазе обмотки. При такой неисправности будет сильно греться генератор и не будет зарядки на аккумулятор.
8. Износ щеток. Из строя может также выйти так называемая «шоколадка». Ее можно легко заменить, купив в ближайшем магазине автозапчастей.
9. Неисправность может заключаться и не в самом генераторе. Возможно, вышел из строя предохранитель, и из-за него не будет зарядки. Либо переломался провод, идущий от генератора. Все это следует проверить, прежде чем вы достанете сам агрегат.

Схема ВАЗ 2110 инжектор 16 клапанов

1 – блок-фара 35 – выключатель освещения приборов 2 – датчики износа колодок передних тормозов 36 – выключатель зажигания 3 – выключатель света заднего хода 37 – монтажный блок 4 – электродвигатель вентилятора системы охлаждения двигателя 38 – выключатель клапана рециркуляции 5 – звуковой сигнал 39 – контроллер отопителя 6 – моторедуктор блокировки замка правой передней двери 40 – выключатель аварийной сигнализации 7 – реле включения электростеклоподъемников 41 – лампа освещения рычагов управления отопителем 8 – предохранитель на 8 А 42 – лампа освещения вещевого ящика 9 – стартер 43 – выключатель лампы освещения вещевого ящика 10 – аккумуляторная батарея 44 – прикуриватель 11 – генератор 45 – блок индикации бортовой системы контроля 12 – электродвигатель омывателя ветрового стекла 46 – лампа освещения пепельницы 13 – датчик уровня омывающей жидкости 47 – выключатель сигнала торможения 14 – моторедуктор блокировки замка левой передней двери 48 – моторедуктор блокировки замка левой задней двери 15 – переключатель электростеклоподъемника левой передней двери 49 – переключатель электростеклоподъемника левой задней двери 16 – датчик уровня охлаждающей жидкости 50 – моторедуктор электростеклоподъемника левой задней двери 17 – моторедуктор очистителя ветрового стекла 51 – розетка для переносной лампы 18 – клапан рециркуляции 52 – часы 19 – микромоторедуктор привода заслонки отопителя 53 – моторедуктор электростеклоподъемника правой задней двери 20 – электродвигатель отопителя 54 – переключатель электростеклоподъемника правой задней двери 21 – выключатель замка багажника 55 – моторедуктор блокировки замка правой задней двери 22 – переключатель электростеклоподъемника правой передней двери 56 – боковой указатель поворота 23 – моторедуктор электростеклоподъемника правой передней двери 57 – выключатель контрольной лампы стояночного тормоза 24 – блок управления системы блокировки замков дверей 58 – датчик ремня безопасности водителя 25 – дополнительный резистор электродвигателя отопителя 59 – плафон направленного света 26 – датчик уровня тормозной жидкости 60 – плафон освещения салона 27 – моторедуктор электростеклоподъемника левой передней двери 61 – датчик температуры воздуха в салоне 28 – переключатель наружного освещения 62 – выключатель в стойке передней двери 29 – комбинация приборов 63 – выключатель в стойке задней двери 30 – выключатель заднего противотуманного света 64 – наружный задний фонарь 31 – контрольная лампа противотуманного света 65 – внутренний задний фонарь 32 – контрольная лампа обогрева заднего стекла 66 – фонари освещения номерного знака 33 – выключатель обогрева заднего стекла 67 – фонарь освещения багажника 34 – подрулевой переключатель А – колодки для подключения электродвигателя омывателя заднего стекла В – колодки для подключения жгута системы впрыска С – к колодке жгута предупредительного света D – колодка для подключения к бортовому компьютеру Е – к колодке жгута очистителей фар F – колодка для подключения к датчику уровня топлива в модуле электробензонасоса G – к элементу обогрева заднего стекла H – колодка для подключения дополнительного сигнала торможения J – к моторедуктору замка багажника

Полезное: Распиновка датчика расхода воздуха ВАЗ. Проверка и ремонт ДМРВ

Полную схему одним файлом смотрите далее (клик для увеличения):

Замена предохранителей

Если после замены лампочек освещение все равно не работает, следует проверить предохранители. Монтажный блок располагается с левой стороны от руля.

Схема расположения предохранителей

За ближнее освещение в левой блок фаре отвечает предохранитель F2, а правой – F12. Надо сказать, что неисправность предохранителя не всегда можно выявить визуально. Поэтому лучше установить новые предохранители.

Электрическая схема ЭСУД ВАЗ-21101

1 – контроллер ВАЗ-21101; 2 – колодка жгута системы зажигания к жгуту салонной группы АБС ; 3 – колодка диагностики; 4 – датчик сигнализатор иммобилизатора; 5 – блок управления иммобилизатора; 6 – катушка зажигания; 7 – свечи зажигания; 8 – форсунки; 9 – электробензонасос; 10 – колодка жгута системы зажигания к жгуту датчика уровня топлива; 11 – колодка жгута датчика уровня топлива к жгуту системы зажигания; 12 – колодка жгута системы зажигания к жгуту форсунок; 13 – колодка жгута форсунок к жгуту системы зажигания; 14 – датчик скорости; 15 – регулятор холостого хода; 16 – датчик положения дроссельной заслонки; 17 – датчик температуры охлаждающей жидкости; 18 – датчик массового расхода воздуха; 19 – датчик контрольной лампы давления масла; 20 – датчик фаз; 21 – датчик кислорода; 22 – датчик положения коленчатого вала; 23 – датчик детонации; 24 – электромагнитный клапан продувки адсорбера; 26 – датчик указателя температуры охлаждающей жидкости; 27 – колодка жгута системы зажигания к жгуту панели приборов; 28 – колодка жгута панели приборов к жгуту системы зажигания; 29 – предохранитель цепи питания контроллера; 30 – реле зажигания; 31 – предохранитель реле зажигания; 32 – предохранитель цепи питания электробензонасоса; 33 – реле электробензонасоса; 34 – реле электровентилятора; 35 – колодка жгута системы зажигания к соединителю кондиционера; 36 – колодка жгута системы зажигания к жгуту боковых дверей. 37 – электровентилятор системы охлаждения; 38 – диагностический разъем; 39 – выключатель зажигания; 40 – комбинация приборов; 41 – блок бортовой системы контроля; 42 – реле стартера; 43 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего; 44 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего; 45 – маршрутный компьютер.

• A – к клемме “плюс” аккумуляторной батареи;
• В1 – точка заземления жгута датчика уровня топлива;
• В2, В3 – точки заземления жгута системы зажигания;
• С – к стартеру;
• D – к выключателю плафона освещения салона двери водителя.

Схема управления двигателем ВАЗ-21102, 21103

Схема управления двигателями ВАЗ-21102, ВАЗ-21103 (контроллер М1.5.4N, «Январь-5.1»).

1 – форсунки 2 – свечи зажигания 3 – модуль зажигания 4 – колодка диагностики 5 – контроллер 6 – колодка, присоединяемая к жгуту проводов панели приборов 7 – главное реле 8 – предохранитель, соединенный с главным реле 9 – реле электровентилятора 10 – предохранитель, соединенный с реле электровентилятора 11 – реле электробензонасоса 12 – предохранитель, соединенный с реле электробензонасоса 13 – датчик массового расхода воздуха 14 – датчик положения дроссельной заслонки 15 – датчик температуры охлаждающей жидкости 16 – регулятор холостого хода 17 – датчик кислорода ВАЗ-21102 18 – датчик детонации 19 – датчик положения коленчатого вала 20 – электромагнитный клапан продувки адсорбера 21 – блок управления иммобилайзера 22 – индикатор состояния иммобилайзера 23 – датчик скорости автомобиля 24 – электробензонасос с датчиком уровня топлива 25 – датчик контрольной лампы давления масла 26 – датчик указателя температуры охлаждающей жидкости 27 – датчик уровня масла 28 – датчик фаз (устанавливается на автомобиле с 16-клапанным двигателем) А — колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов (АБС) В — колодка, присоединяемая к жгуту проводов кондиционера С — колодка, присоединяемая к жгуту проводов электровентилятора D — провода, присоединяемые к выключателю зажигания (лампа подсветки) Е — колодка, подключаемая к голубо-белым проводам, отсоединенным от выключателя зажигания (при установке иммобилайзера) F — к клемме «+» аккумуляторной батареи G1, G2 — точки заземления На схеме применяется обозначение номера элемента схемы, к которому присоединяется данный провод, например «-4-». В некоторых случаях кроме обозначения номера элемента приводится через косую дробь и номер контакта, например «-5/15-». На схеме не показаны точки соединения розово-черных, красных и зеленого с красной полоской проводов.

Распиновка 8-ми контакного разьема

1. подача питания
2. датчик скорости (эл.спидометр)
3. расход топлива (для БК)
4. датчик ОЖ
5. аварийное давление масла
6. лампа “чек”
7. датчик уровня масла
8. сигнал тахометра

Схема подключения противотуманных фар.

Согласно заводской схеме подключения противотуманные фары включаются после включения габаритов. При это можно оставить включенные фары при заглушенном двигателе, что приведёт к разрядке аккумулятора. Для предотвращения этой ситуации лучше подключить провод управления реле к выводу от замка зажигания (на схеме красным). Но если Вы хотите оставить включение совместно с габаритами, то вывод 30 реле лучше всего соединить с проводом получающим питание через замок зажигания. При этом надо учитывать, что увеличится нагрузка на замок зажигания.

Электрическая схема ЭСУД ВАЗ-21104

1 – колодка жгута проводов катушек зажигания к жгуту системы зажигания; 2 – колодка жгута системы зажигания к жгуту проводов катушек зажигания; 3 – катушки зажигания ВАЗ-21104; 4 – датчик сигнализатор иммобилизатора; 5 – блок управления иммобилизатора; 6 – свечи зажигания; 7 – форсунки; 8 – колодка диагностики; 9 – колодка жгута системы зажигания к жгуту салонной группы АБС; 10 – контроллер; 11 – электробензонасос; 12 – колодка жгута системы зажигания к жгуту датчика уровня топлива; 13 – колодка жгута датчика уровня топлива к жгуту системы зажигания; 14 – колодка жгута системы зажигания к жгуту форсунок; 15 – колодка жгута форсунок к жгуту системы зажигания; 16 – колодка жгута системы зажигания к жгуту боковых дверей; 17 – датчик скорости; 18 – регулятор холостого хода; 19 – датчик положения дроссельной заслонки; 20 – датчик температуры охлаждающей жидкости; 21 – датчик массового расхода воздуха; 22 – датчик контрольной лампы давления масла; 23 – датчик фаз; 24 – датчик кислорода; 25 – датчик положения коленчатого вала; 26 – датчик детонации; 27 – электромагнитный клапан продувки адсорбера; 28 – датчик уровня масла; 29 – датчик указателя температуры охлаждающей жидкости; 30 – колодка жгута системы зажигания к жгуту панели приборов; 31 – колодка жгута панели приборов к жгуту системы зажигания; 32 – реле зажигания; 33 – предохранитель реле зажигания; 34 – предохранитель цепи питания электробензонасоса; 35 – реле электробензонасоса; 36 – реле электровентилятора; 37 – предохранитель цепи питания контроллера; 38 – колодка жгута системы зажигания к соединителю кондиционера; 39 – комбинация приборов; 40 – выключатель зажигания; 41 – электровентилятор системы охлаждения; 42 – блок бортовой системы контроля; 43 – реле стартера; 44 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего; 45 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего; 46 – маршрутный компьютер; 47 – диагностический разъем.
