Электрическая схема ваз 2109 инжектор. Электросхема инжектора ВАЗ 2109: устройство, принцип работы и диагностика неисправностей

Как устроена электросхема инжектора ВАЗ 2109. Из каких элементов состоит система впрыска топлива. Как проводить диагностику и устранять неисправности инжектора ВАЗ 2109. Какие преимущества дает инжекторная система впрыска по сравнению с карбюратором.

Содержание

Устройство и принцип работы инжекторной системы ВАЗ 2109

Инжекторная система впрыска топлива на ВАЗ 2109 представляет собой сложный электронно-механический комплекс, обеспечивающий точную дозировку топлива в цилиндры двигателя. Основными элементами системы являются:

  • Электронный блок управления (ЭБУ)
  • Топливный насос
  • Топливная рампа с форсунками
  • Регулятор давления топлива
  • Датчики (расхода воздуха, положения коленвала, температуры и др.)
  • Исполнительные механизмы (дроссельная заслонка, клапан холостого хода и др.)

Принцип работы инжектора заключается в следующем:

  1. ЭБУ получает сигналы от различных датчиков о режиме работы двигателя
  2. На основе полученных данных ЭБУ рассчитывает необходимое количество топлива
  3. ЭБУ подает управляющие сигналы на форсунки, которые впрыскивают топливо
  4. Топливо смешивается с воздухом и поступает в цилиндры

Такая система позволяет точно дозировать топливо в зависимости от режима работы двигателя, обеспечивая оптимальные параметры мощности и экономичности.

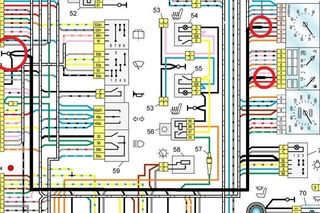

Электросхема инжектора ВАЗ 2109

Электрическая схема инжекторной системы ВАЗ 2109 достаточно сложна и включает множество элементов. Основные компоненты схемы:

  • ЭБУ — мозговой центр системы
  • Датчики (ДПКВ, ДМРВ, ДАД, ДПДЗ и др.)
  • Исполнительные механизмы (форсунки, РХХ, ЭПХХ)
  • Реле (главное, бензонасоса, вентилятора)
  • Предохранители
  • Разъемы и жгуты проводов

Все элементы соединены между собой проводами различных цветов согласно схеме. Цветовая маркировка проводов облегчает диагностику и ремонт.

Диагностика неисправностей инжектора ВАЗ 2109

При возникновении проблем с работой инжектора ВАЗ 2109 необходимо провести диагностику. Основные этапы:

  1. Считывание кодов ошибок с помощью сканера
  2. Проверка напряжения в цепях питания и управления
  3. Тестирование датчиков и исполнительных механизмов
  4. Осмотр проводки на предмет повреждений
  5. Проверка работы топливного насоса и форсунок

Для точной диагностики рекомендуется использовать специальное оборудование и электросхемы. Это позволит быстро локализовать неисправность.


Типичные неисправности инжектора ВАЗ 2109

Наиболее распространенные проблемы с инжекторной системой ВАЗ 2109:

  • Выход из строя датчиков (чаще всего ДПКВ)
  • Засорение форсунок
  • Неисправность топливного насоса
  • Окисление контактов в разъемах
  • Обрыв или короткое замыкание в проводке
  • Выход из строя ЭБУ

Большинство неисправностей сопровождается появлением кодов ошибок, которые можно считать с помощью диагностического оборудования. Это значительно упрощает поиск и устранение проблем.

Преимущества инжекторной системы ВАЗ 2109

По сравнению с карбюраторными двигателями, инжекторная система впрыска ВАЗ 2109 имеет ряд существенных преимуществ:

  • Более точная дозировка топлива
  • Снижение расхода топлива на 5-10%
  • Улучшение динамических характеристик
  • Снижение токсичности выхлопных газов
  • Облегчение запуска двигателя в любых условиях
  • Возможность точной диагностики неисправностей

Благодаря этим преимуществам инжекторные двигатели практически полностью вытеснили карбюраторные на современных автомобилях.


Обслуживание инжекторной системы ВАЗ 2109

Для обеспечения надежной работы инжектора ВАЗ 2109 необходимо своевременно проводить техническое обслуживание. Основные операции включают:

  • Замену топливного и воздушного фильтров
  • Промывку форсунок
  • Проверку и при необходимости замену свечей зажигания
  • Диагностику датчиков и исполнительных механизмов
  • Проверку состояния проводки и разъемов

Регулярное обслуживание позволит избежать серьезных поломок и продлит срок службы инжекторной системы.

Модернизация инжекторной системы ВАЗ 2109

Для улучшения характеристик инжекторного двигателя ВАЗ 2109 возможно проведение некоторых доработок:

  • Установка более производительных форсунок
  • Замена штатного ЭБУ на более современный
  • Установка фильтра нулевого сопротивления
  • Доработка системы выпуска отработавших газов
  • Чип-тюнинг (перепрограммирование ЭБУ)

Однако при проведении модернизации следует учитывать, что это может привести к повышенному расходу топлива и снижению ресурса двигателя. Рекомендуется обращаться к специалистам для правильного выполнения доработок.


Заключение

Инжекторная система впрыска ВАЗ 2109 представляет собой современное и эффективное решение для подачи топлива. Несмотря на более сложную конструкцию по сравнению с карбюратором, инжектор обеспечивает лучшие характеристики двигателя и более низкий расход топлива. При правильной эксплуатации и своевременном обслуживании инжекторная система ВАЗ 2109 способна прослужить длительное время без серьезных поломок.


инструкция с видео и фото по ремонту своими руками цветная схема проводки на инжектор • Сам автоэлектрик

Владельцам ВАЗ-овских «девяток» рано или поздно приходится сталкиваться с необходимостью снятия приборной панели, которая может быть высокой или низкой. Если цена за такую работу у профессионалов покажется вам чересчур высокой, то не стоит раньше времени расстраиваться – такие услуги под силу выполнить самостоятельно, воспользовавшись нашими советами.

Новые переднеприводные модели обрели преданных поклонников на долгие годы

Снимаем низкую панель

Демонтаж низкой панели может потребоваться не только для ее замены, но выполнять ремонт различной степени сложности. Схема проводки ВАЗ 2109 на инжектор будет нашим основным помощником. Кроме нее нам понадобится

стандартный набор инструментов.

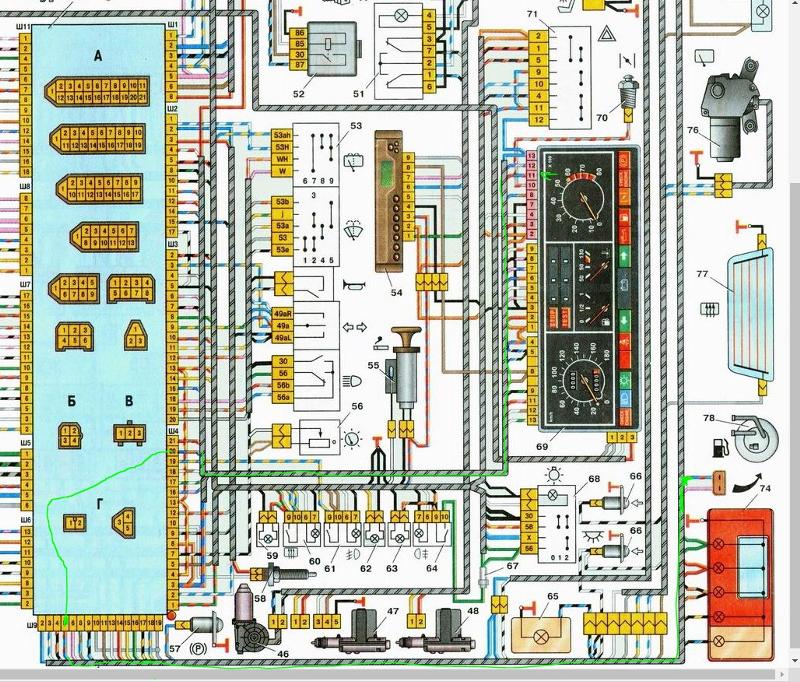

Оригинальная цветная электрическая схема (2000х1200)



Совет: Для удобства снимаем рулевое колесо, и приборная панель становится доступной для снятия.

Алгоритм работ будет примерно следующим:

  • первым делом нам будут мешать ручки, которые управляют отопителем салона и режимами работы электродвигателя системы отопления, поэтому их придется снять;
  • по бокам винты, которые держат декоративную накладку. Выворачиваем их и немного вытягиваем на себя накладку;
Процесс разборки панели
  • отключаем все колодки с проводами, но лучше пометить их разными цветами, чтобы проводка на инжектор ВАЗ 2109 вернулась впоследствии на свое место. Отсюда запитаны обогрев заднего стекла, противотуманные фары, наружное освещение и аварийная сигнализация;
  • теперь можно отключить прикуриватель и его подсветку;
  • панель, управляющая отоплением в салоне, крепится на 4-х винтах, которые необходимо открутить вместе в винтами козырька приборной доски. О других трудностях данной модели можно прочесть в статье конструктивные ляпы.

Переходим к финальной стадии демонтажа

После того, как, сняли козырек, необходимо сжать фиксаторы и достать комбинацию приборов целиком:

  1. отворачиваем гайку, которой крепится привод спидометра и снимаем его тросик;
  2. далее демонтируем шланг экономайзера, а затем блок питающей проводки (красной и белой). Отбрасываем трос, который отвечает за суточный пробег спидометра, откладываем его отдельно;
  3. согласно фото снимаем ручки, которые включают и регулируют яркость подсветки, а также гидрокорректировку освещения. Берем в руки торцовый ключ, отвинчиваем гайки, крепящие эти регуляторы к корпусу панели;

Теперь можно браться за замок зажигания. На видео ниже можно узнать, как сделать запуск с кнопки. Отсоединяем колодку с проводами. Теперь нужно отщелкнуть фиксатор, блокирующий руль.

  • Для этого вставляем ключ в замок зажигания и оставляем его в нулевом положении;
  • труба рулевой колонки демонтируется вместе с замком;
  • на себя нужно немного выдвинуть привод воздушной заслонки, и снимаем декоративную ручку;
  • выворачиваем 2 винта и снимаем направляющую тяги;
  • последним этапом будет снятие крепящих винтов панели к кузову (боковые и нижние винты). Осталось снять саму панель.
При разборке салона нелишней будет и качественная шумоизоляция



Теперь мы можем приступить к выполнению собственно ремонтных работ. Электропроводка ВАЗ 2109 на инжектор понадобится нам для того, чтобы произвести обратную установку.

Советы для владельцев высокой панели

Давайте рассмотрим, чем отличается инструкция по снятию высокой панели на «девятках»:

  • во-первых, снимаем руль, поскольку он будет мешать ремонту;
  • можно снять пластиковую ручку с тяги привода;
Для удобства руль лучше снять



  • так же, как и в случае с низкой панелью, достаем декоративную накладку, для чего нужно вывернуть крепежные винты;
  • снимаем поочередно прикуриватель с пепельницей и рукоятку, регулирующую мощность электромотора вентилятора;
  • достаем декоративные рычаги отопителя;
  • отсоединяем блок проводов, которые питают вентилятор печки и провода, питающие лампу подсветки панели отопления – для этого нам понадобится схема электропроводки ВАЗ 2109 на инжектор;
На фото – процесс снятия панели приборов



  • снимаем рукоятку, регулирующую мощность мотора вентилятора;
  • жгут проводов, который питает переключатель режимов печки можно снимать одновременно с контактами, относящимися к проводам, питающим лампу подсветки панели.
    О конструктивных особенностях девятого семейства можно узнать, прочтя насколько вариант Samara Baltic лучше отечественных аналогов.

Снимаем магнитолу и так далее

Продолжаем процедуру снятием декоративных ручек управления, одна из которых отвечает за гидрокорректировку фар, а другая регулирует мощность подсветки приборной панели.

Теперь можно приступить к демонтажу регулятора и гидрокорректора освещения.

Придется вооружиться торцевым ключом, подходящим под крепежные гайки:

  1. проталкиваем их вовнутрь, их позже можно будет достать;
  2. нужно открутить дефлекторы воздуха, отвечающие за обогрев боковых стекол, расположенные с левой и правой стороны;
  3. берем крестовидную отвертку и выворачиваем винты крепления верхней накладки на поверхности;
  4. можно демонтировать с панели регулятор наружного освещения – с этой целью поддеваем его плоским предметом, например, отверткой, и достаем до тех пор, пока позволяет проводка;
  5. отсоединяем питающий жгут от переключателя;
  6. снимаем своими руками магнитолу и вынимаем стандартное гнездо под радиоаппаратуру, если оно имеется;
  7. отворачиваем центральный винт, который крепит накладку панели;

Все, можно снимать саму накладку.

Совет: Перед этим сдвиньте защелки, находящиеся под приборной доской. Вооружаемся двумя плоскими отвертками, вставляем их по краям панели и приподнимаем ее, слегка надавив с боков. Можно демонтировать всю торпеду полностью.

Теперь пришла пора проводов питания от прикуривателя и его подсветки. Можно отсоединять проводку аварийной сигнализации и лампу подсветки.

  • пришла очередь декоративной накладки переднего динамика, а также переключателей обогрева стекла и задних противотуманок. Можно снимать и сам динамик;
  • далее автолюбителю следует засунуть руку под динамик в отверстие, после чего отключаем жгуты проводки, которая питает обогрев и противотуманные фары;

Как снимать комбинацию приборов

Отворачиваем пару винтов, крепящих комбинацию приборов, и снимаем ее. Слегка тянем ее на себя, отвернув гайку крепления, и снимаем трос спидометра.

Внешний вид снятого пластикового элемента



  • теперь можно отключать блок с питающими проводами и откладывать его в сторону;
  • точно так же действуем по отношению к замку зажигания, а также отбрасываем «массовый» провод с реле зажигания;
  • с каждой стороны откручиваем пару нижних винтов, которые крепят консоль;
  • можно разъединять провода, которые питают подсветка перчаточного ящика;
  • откручиваем винты, которые держат панель отопителя, после чего ее можно смещать книзу, чтобы не создавала помех;
  • выкручиваем винты тяги отопителя в салоне;
  • осталось вывернуть последние винты панели – центральный и верхние боковые. Панель полностью в наших руках.

В завершение

Вот так мы убедились в том, что подкапотная проводка ВАЗ 2109 на инжектор не представляет собой ничего сверхсложного, и большинство видов ремонтных работ под силу обычному автолюбителю. Тем не менее, под капотом ВАЗ 2109 нужен особый контроль.

Электросхема ВАЗ 2109 инжектор: особенности устройства

На чтение 4 мин. Просмотров 443

Исправное состояние и бесперебойная работа инжектора является залогом здоровья любого автомобиля. Поэтому так важно за этим следить

Для того чтобы самостоятельно разбираться в автомобиле, нужно обладать знаниями по его устройству и принципам работы тех или иных элементов. Инжектор ВАЗ 2109 является совокупностью электронных элементов, обеспечивающих бесперебойную работу двигателя. Без него он становится просто бесполезной грудой металла. Инжектор ВАЗ 2109 является системой управления двигателем, поэтому проводка и отдельные его элементы должны быть исправны, а их работа правильно отрегулирована.

Устройство

Электросхема ВАЗ 2109 с распределённым впрыском топлива значительно сложнее карбюраторных моделей. Это вполне логично, т. к. сам по себе инжектор предполагает наличие электронных устройств. Любая электрическая схема предназначена для решения ряда задач. Схема системы распределённого впрыска ВАЗ 2109 решает следующие задачи:

  • Передача сигналов о состоянии параметров;
  • Передача управляющих импульсов;
  • Электрическая защита устройств;
  • Защита системы от замыкания.

Исходя из выполняемых функций, конструкция системы должна быть необходимой и достаточной для их реализации.

Передача сигналов состояния параметров и управляющих импульсов

Электрический сигнал в системе управления двигателем ВАЗ 2109 передаётся к электронному блоку по проводам, которые имеют соответствующую цветовую маркировку. Это облегчает чтение электрической схемы и поиск нужного провода. Необходимыми условиями для обеспечения качественной передачи сигнала являются:

  • Требуемое сечение проводов;
  • Минимальное сопротивление контактов разъёмных соединений;
  • Электрическая прочность изоляции проводников.

Работа двигателя, а следовательно, динамические характеристики двигателя ВАЗ 2109, определяет то, в каком состоянии находится проводка.

Уменьшение сечения проводника снижает мощность передаваемого им сигнала, повышает его температуру. Даже если снаружи незаметно разрушение жил, то это вовсе не означает, что его нет.

В процессе эксплуатации автомобиля проводка подвергается воздействию разрушающих факторов. Со временем происходит окисление контактов. По этой причине увеличивается их сопротивление, что обуславливает необходимость периодической чистки.

Искажённые сигналы вносят неточность или перебои в работу всей системы ВАЗ 2109. С целью обеспечения помехозащищённости датчик кислорода, детонации, положения коленчатого вала и блок противоугонной системы снабжены экранированными проводами.

Электрическая защита элементов

Выход из строя какого-либо устройства инжектора чреват заменой на новый. Это сопровождается материальными затратами. Если же таких устройств несколько, то расходы возрастают многократно. Кроме замены может потребоваться настройка. В этом случае при отсутствии необходимых знаний, потребуется обращение к специалистам.

Предохранители системы распределённого впрыска ВАЗ 2109 имеют меньшее, чем остальная проводка, сечение. Поэтому они перегорают, когда ток превышает их номинал, тем самым защищая изоляцию проводов и элементы системы от плохих последствий. Электросхема инжектора содержит следующие предохранители:

  • Главного реле;
  • Электровентилятора охлаждения;
  • Бензонасоса.

Перегоревшие предохранители следует заменить и обязательно найти, устранить причину, которая к этому привела.

Однако не только предохранители обеспечивают защиту, но и электромагнитные реле. Гальваническая развязка сигналов позволяет разделить слаботочные и силовые цепи. Это свойство играет большую роль в управлении. Система содержит главное реле, реле бензонасоса и электровентилятора радиатора охлаждения.

Защита от замыкания

Проводка автомобиля характеризуется, кроме всего прочего, электрической прочностью изоляции. Последняя зависит от состояния её материала. С течением времени изоляция становится хрупкой и появляются микроскопические трещины. При прозвонке проводка может быть исправной, но во время движения автомобиля пробивать на «массу». Замыкание возможно между двумя или несколькими проводами.

Полезные советы

Выполнение простых рекомендаций продлит срок службы проводки и упростит жизнь автовладельца.

Стоит периодически заглядывать под капот автомобиля и проверять состояние изоляции, разъёмов. При обнаружении надломанных проводов следует предотвратить их дальнейшее разрушение и замыкание. Это можно сделать с помощью изоленты или термоусадки. Если провод буквально висит на волоске, то необходимо зачистить концы, облудить и спаять. После чего хорошо изолировать соединение. Слабый контакт в разъёмах нужно устранить. Можно воспользоваться пассатижами. Окисленные поверхности очистить специальным средством, можно WD-40. Хорошая защита картера двигателя закрывает провода от попадания влаги, поэтому она необходима. Загрязнённая маслом изоляция быстрее разрушается. Применение гофры с целью защиты от этого будет нелишним. Старую проводку лучше заменить, т. к. в этом случае степень риска возрастает.

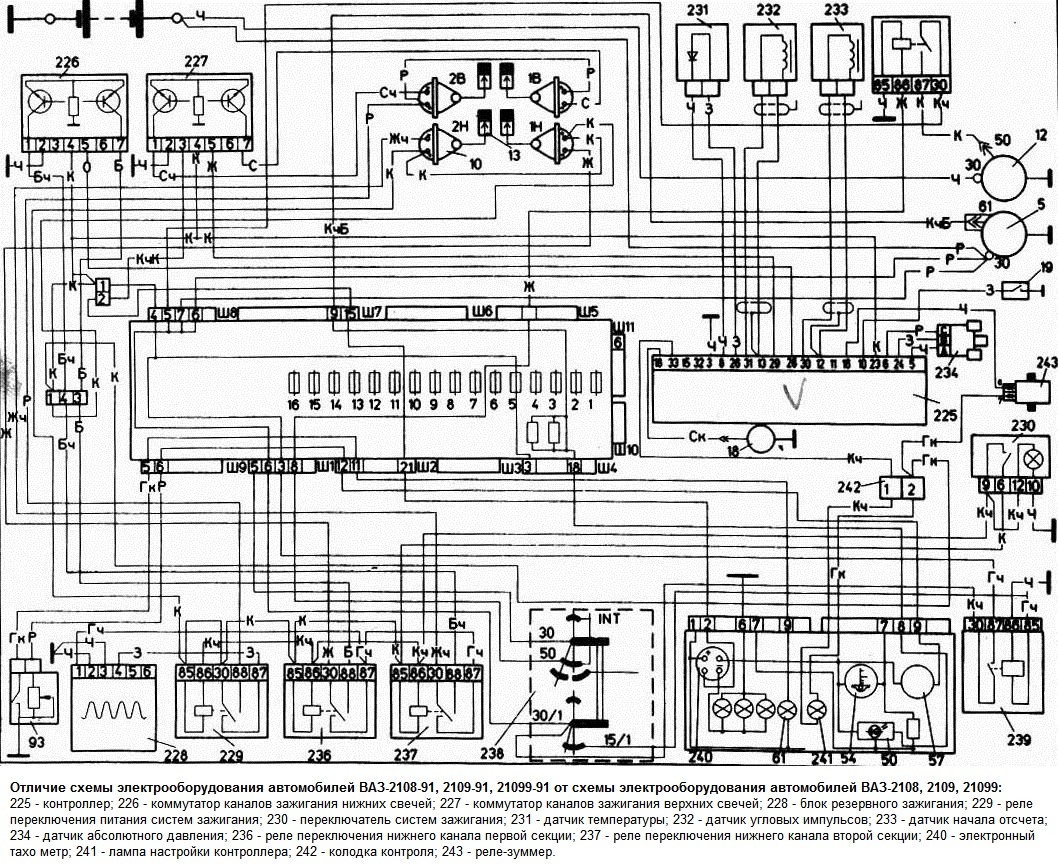

ВАЗ 2109, электрическая схема инжектора с электронным управлением

Первые модели ВАЗ 2109 выпускались с карбюраторным двигателем. Однако мировая промышленность уже давно освоила новый тип топливоподачи – инжекторный. Поэтому переход на новый тип подачи горючего с электронной регулировкой был технически оправдан. В результате разработки, применяемая ваз 2109 электросхема инжектора, позволила повысить эксплуатационные характеристики автомобиля.

Что такое инжектор

Автомобиль ваз 21093 инжектор, схема электрическая в устройстве позволяет через систему электронного контроля вести запуск и оптимизацию работы двигателя. Основным элементом новой подачи стал впрыск горючей смеси в камеру сгорания под давление. В двигателях карбюраторного типа поступление горючей смеси происходило под разряжением.

Для того чтобы обеспечить оптимизацию работы двигателя ваз 2109 инжектор,схема электрическая составлена так, что через ЭБУ – электронный блок управления – осуществляется полный комплекс контроля и ведение процесса от подачи горючего до выброса выхлопных газов.

Автомобиль ваз 2109 инжектор электросхема включает:

  • электронную систему впрыска топлива;
  • электронную систему зажигания;
  • систему контроля состояния подачи горючего, сжигания и выброса газов.

При этом в блоке остаются ещё резервные разъёмы, позволяющие подключить дополнительные датчики контроля состояния работы механизмов. К таким опциям можно отнести противоугонное устройство, датчик детонации и другие.





На автомобиле ваз 2109,схема электрооборудования инжектора построена так, что управление мотором ведётся через блок ЭБУ. Система полностью управляет через него процессом при сжигании топлива.

ЭБУ

Установленный на машине ваз 21093 инжектор, электросхема которого включает блок нового образца ЭБУ типа 2114-3722010-60. Блок характеризуется использованием новых плавких предохранителей формы ножа. У них большая площадь воздействия, в результате чего надёжность работы узла повышена. Блок ЭБУ имеет информационно- регулировочные связи посредством датчиков и управлением исполнительными механизмами. Он управляет процессом и подаёт сигнал на панель управления о состоянии работы следующих узлов:

  • топливного бака и топливопровода;
  • топливного насоса;
  • регулятора давления топливной смеси;
  • рампы и форсунок;
  • дроссельной заслонки;
  • фильтров и клапанов на линии обратной циркуляции топлива.

Все эти узлы завязаны на единый блок и при выходе из строя любого датчика система будет получать неполную информацию, и может отказать в запуске двигателя. Однако, безусловно, ваз 2109 схема электрическая инжектора не запустится при отказе главного устройства ДПКВ – датчика положения коленвала. Пока он не подаст сигнал пуска на ЭБУ, блок не даст команду на получение искры со свечей.

Регулирование подачи топлива

Работу двигателя автомобиля ваз 21093,электро схема инжектора которого позволяет выполнить регулируемый впрыск топливной смеси, обеспечивают:

  • индикаторы рампы и форсунок;
  • регулятор положения дроссельных клапанов;
  • регулятор холостого хода;
  • датчик температуры охлаждающей жидкости;
  • датчик расхода воздуха;
  • датчик скорости;
  • датчик концентрации выхлопных газов;
  • управление электробензонасосом.

Все эти линии управления и контроля собраны в один блок и на выходе с узлами соединяются при помощи разъёмов на управляющих цепях и датчиками сигналов от механизмов.





Важнейший узел, малейший сбой в работе электроники которого, может привести к отказу в подаче топлива. При этом зачастую отказ электроники в блоке бывает неустранимым при ремонте своими руками, если даже имеется инструкция. Придётся обращаться в специализированную мастерскую, и цена ремонта будет зависеть от степени его сложности.

Из чего состоит инжектор

Автомобиль ваз 21093 инжектор,электрическая схема которого представляет блок проводов, заканчивающихся разъемами. В местах соединений стоят специальные, отличающиеся внешним видом и цветом узлы. При отказе двигателя запускаться в первую очередь проверяется состояние электрических цепей. Разъёмы могут прийти в негодность, проводок сломаться, контакт окислиться. Поэтому содержание автомобиля в чистоте и контроль всех узлов сделает работу двигателя безотказной.



В числе самых первых должен быть проверен ДПКВ на исправность разъёма и проводки. Он один в случае неисправности не позволит запустить мотор ваз 21093,электросхема инжектора так устроена. Поэтому любую проверку электроники начинают с проверки этого узла. Возможно, ДПКВ не даёт разрешения на запуск, потому что провернулся ремень ГРМ в результате сбился цикл клапанов. До устранения причины датчик не разрешит запуск насоса.



Неисправность датчика можно определить, подав на него питание и поднося к нему металлический предмет. При движении предмета в непосредственной близости от датчика изменяются показания напряжения на выходе. Если датчик реагирует на металл, значит, он исправен.



В состав ваз 2109 инжектор,схема электрооборудования, входит много датчиков и регуляторов бензонасоса, схема их размещена на сайтах автолюбителей. Там можно найти на фото подробные схемы компоновки инжектора и ЭБУ. Наглядная демонстрация по устранению неисправностей представлена на видео. Поэтому при определённом навыке можно диагностику произвести самостоятельно.





Необходимо помнить, что среди многочисленных разноцветных проводов ваз 2109 инжектор, электрическая схема собирается из проводов:

  • желтые – габариты;
  • красные – стоп-сигнал;
  • голубой – задний ход;
  • оранжево-чёрный – противотуманный.



Точно так же маркируются и остальные провода, и соединять их в разъёме следует по цвету. Поэтому во всех автомобилях ВАЗ и предусмотрено одинаковое использование разноцветных проводов по контурам и на схемах в руководстве и в интернете используются те же цвета.

Двигатель не заводится

Отмечено, что ваз 21093 инжектор,схема электрооборудования включает много электроники. По причине отказа её не завестись автомобиль может только при выходе из строя ДПКВ. В других случаях мотор заработает, но будут различные сбои, причины которых следует искать. Если датчик исправный, то следует использовать классический вариант поиска неисправностей в технике – нечему гореть или нечем поджечь.



При этом в первую очередь проверяется система запуска, исправность свечей и затем топливоподача. Подробно о пошаговой проверке исправности узлов автомобиля написано в руководстве по эксплуатации

Достоинства и недостатки инжекторов

Представленная в комплектации ваз 2109 схема,электрооборудование инжектора по которой является новинкой в отечественном автомобилестроении, имеет ряд преимуществ перед карбюраторными двигателями:

  • экономится топливо и достигается его оптимальное использование;
  • чистые выхлопные газы за счёт полного сгорания;
  • лёгкий быстрый запуск и надёжность работы.

Недостатком является сложный ремонт узла с возможной заменой тех частей, что не подлежат ремонту.



Электрооборудование ВАЗ 2108, 2109, 21099

Электродвигатель вентилятора отопителя салона (моторчик «печки») автомобилей ВАЗ 2108, 2109, 21099 работает в паре с дополнительным (добавочным) резистором.

Читать далее «Дополнительный резистор электродвигателя «печки» ВАЗ 2109»

На автомобилях ВАЗ 2108, 2109, 21099 под рычагом стояночного тормоза («ручником») установлен выключатель контрольной лампы стояночного тормоза — «лягушка» соединенный проводом с контрольной лампой в комбинации приборов.

Читать далее ««Лягушка» ручника ВАЗ 2109 (2108, 21099) схема подключения»

Посмотрим как подключены указатели поворота (поворотники) на автомобиле ВАЗ 21093 (21083, 21093) с инжекторным двигателем и европанелью (панель 2114).

Читать далее «Как подключены указатели поворота ВАЗ 21093 инжектор»

Периодические перебои в работе двигателя на холостом ходу зачастую могут быть связаны с пропусками зажигания.

Читать далее «Пропуски зажигания при работе двигателя, причины»

На примере генератора 37.3701 автомобиля ВАЗ 2108, 2109, 21099 проведем проверку конденсатора установленного на его задней крышке.

Читать далее «Как проверить конденсатор генератора»

В монтажном блоке предохранителей и реле 2114 автомобиля ВАЗ 21083, 21093, 21099 (европанель) с инжекторным двигателем 2111 и на некоторых с карбюраторным 21083 устанавливается реле контроля исправности ламп.

Читать далее «Реле контроля исправности ламп ВАЗ 21093, схема подключения»

На автомобили ВАЗ 21083, 21093, 21099 (европанель) с инжекторным двигателем 2111 и карбюраторным 21083 устанавливался блок индикации бортовой системы контроля.

Читать далее «Блок индикации бортовой системы контроля ВАЗ 21093, распиновка»

На часть автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111 устанавливался датчик уровня моторного масла в поддоне.

Читать далее «Датчик уровня масла ВАЗ 21083, 21093, 21099»

На часть автомобилей ВАЗ 21093 (21083, 21099) устанавливался датчик уровня охлаждающей жидкости (тосола, антифриза).

Читать далее «Датчик уровня охлаждающей жидкости ВАЗ 21093, схема подключения»

На автомобилях ВАЗ 21083, 21093, 21099 в максимальной комплектации устанавливались датчики (сигнализаторы) износа передних тормозных колодок.

Читать далее «Датчик износа передних тормозных колодок ВАЗ 21083, 21093, 21099»

На часть автомобилей ВАЗ 21083, 21093, 21099 (европанель) в бачок омывателя устанавливался специальный датчик уровня стеклоочистительной жидкости.

Читать далее «Датчик уровня омывающей жидкости в бачке омывателя ВАЗ 21093»

На автомобиле ВАЗ 2109 (2108) обогрев заднего стекла (стекла задней двери) представляет собой нагревательный элемент и связанную с ним электрическую цепь подключения.

Читать далее «Не работает обогрев заднего стекла ВАЗ 2109 (2108)»

Электосхема ВАЗ 21099 ВАЗ 21099 VAZ 99

1 – блок-фара31 – электродвигатель очистителя ветрового стекла
2 — электродвигатель очистителя фар (устанавливается на части выпускаемых автомобилей)32 – прикуриватель
3 – выключатель подкапотной лампы33 – лампа подсветки рычагов отопителя
4 – звуковой сигнал34 – штепсельная розетка для переносной лампы
5 — электродвигатель вентилятора системы охлаждения двигателя35 – подкапотная лампа
6 – датчик включения электродвигателя вентилятора36 – лампа освещения вещевого ящика
7 – генератор37 – монтажный блок
8 — электромагнитный клапан включения омыва фар (устанавливается на части выпускаемых автомобилей)38 – выключатель освещения приборов
10 — электромагнитный клапан включения омыва ветрового стекла39 — выключатель контрольной лампы стояночного тормоза
11 – свечи зажигания40 – выключатель стоп-сигнала
12 – датчик–распределитель зажигания41 – подрулевой переключатель
13 – катушка зажигания42 – выключатель наружного освещения
14 – выключатель света заднего хода43 – выключатель аварийной сигнализации
15 — датчик указателя температуры охлаждающей жидкости44 — выключатель заднего противотуманного света
16 – стартер45 — предохранитель цепи противотуманного света
17 – аккумулятор46 – выключатель обогрева заднего стекла
18 – датчик уровня тормозной жидкости47 – боковые указатели поворота
19 – коммутатор48 – плафон
20 – датчик верхней мертвой точки 1-го цилиндра49 — разъем для подключения к плафону индивидуального освещения
21 – колодка диагностики50 – выключатели плафона на стойках дверей
22 — блок управления электромагнитным клапаном карбюратора51 – реле зажигания
23 – реле включения стартера52 – выключатель зажигания
24 – концевой выключатель карбюратора53 – комбинация приборов
25 – электромагнитный клапан карбюратора54 — выключатель контрольной лампы воздушной заслонки карбюратора
26 – датчик контрольной лампы давления масла55 – задние фонари
27 – электродвигатель омывателя стекол56 – датчик указателя уровня и резерва топлива
28 – электродвигатель вентилятора отопителя57 – элемент обогрева заднего стекла
29 — дополнительный резистор электродвигателя отопителя59 – фонари освещения номерного знака
30 – переключатель вентилятора отопителя

Схема включения вентилятора ваз 21099 инжектор – АвтоТоп

Длительная езда на перегретом двигателе, когда не работает вентилятор охлаждения ВАЗ 2109 инжектор, чревата серьёзными последствиями. Мотор может застучать или заклинить, и тогда не обойтись без капитального ремонта. Поэтому при устойчивом перемещении стрелки датчика температуры в красную зону незамедлительно включите на полную мощность отопитель, остановитесь в безопасном месте и дайте мотору остыть. Не открывайте крышку расширительного бачка на горячем двигателе, на вас может плеснуть перегретым тосолом.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Электродвигатель вентилятора
  2. Датчик включения электродвигателя
  3. Монтажный блок
  4. Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Электродвигатель вентилятора
  2. Датчик 66.3710 включения электродвигателя
  3. Монтажный блок

А — К выводу “30” генератора

Присоединительные размеры кожухов:

ТипоразмерDL1L2L3aHRnРасположение крепежных отверстийДобавочная длинна к эл. двигателю
Сool-631218671541.272.54E80
Сool-7113813771641. 272.54E90
Сool-8015416.5931801.272.54E90
Сool-90173171001871.572.54E90
Сool-10019619981871.51034E90
Сool-11221918.51031911.51034E100
Сool-13225618.51222231.51034E110
Сool-160311221542622123.54E120
Сool-18035235190295453.54F135
Сool-20039340190300453.54F105
Сool-22544340220370464.5F140

https://youtu.be/https
://youtu.be/wdpTUvxVWFU

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

Диагностика контроллера

Чтобы произвести диагностику контроллера, вам потребуется градуированный термометр, который может функционировать при температуре кипения воды. Процедура диагностики осуществляется следующим образом:

  1. Часто датчика, обращенную внутрь радиатора, следует поместить в воду.
  2. Далее, к контактам контроллера подключаются щупы тестера, производится их регулировка на отсутствие сопротивления.
  3. Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, то контроллер является исправным и он будет работать должным образом.

Датчик включения вентилятора Ваз 2107 отвечает за своевременное включение вентилятора радиатора,который предотвращает возможность перегрева двигателя при движении на малой скорости и в других условиях, когда естественного обдува недостаточно для эффективного охлаждения. В противном случае возможно закипание антифриза и даже поломка двигателя.

Где находится реле вентилятора

4 – реле электровентилятора; 5 – реле электробензонасоса; 6 – главное реле (реле зажигания).

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
  • Потребляемая сила тока электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82±2 град.
  • Температура размыкания контактов датчика, 87±2 град.

Читать дальше: Замена цепи грм рено 19

Вентилятор системы охлаждения может не включаться из-за:

  • неисправности электропривода;
  • перегоревшего предохранителя;
  • неисправного термостата;
  • вышедшего из строя термодатчика включения кулера;
  • неисправного реле ВО;
  • обрыва электропроводки;
  • неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

  1. В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
  2. Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Конструкции и принципы работы датчиков

В разные годы на автомобили ВАЗ 2107 устанавливались различные модели датчиков включения вентилятора. Вначале это были электромеханические датчики, затем им на смену пришла электроника. Рассмотрим каждое устройство подробнее.

Электромеханический датчик ВАЗ 2107

Внутри электромеханического датчика находится небольшая ёмкость с церезитом, смешанным с медной пудрой. Над этим веществом расположена гибкая мембрана с прикреплённым к ней толкателем. А толкатель, в свою очередь, подключён к подвижному контакту. Вся эта конструкция помещена в стальной корпус с толстыми стенками (которые необходимы для обеспечения более равномерного нагрева датчика). На внешней части корпуса имеется резьба и пара электрических контактов.

В основе работы датчика лежит простой принцип: объём церезита меняется с повышением температуры. Церезит, разогреваясь под действием почти закипевшего антифриза, расширяется и поднимает мембрану, которая приводит в движение толкатель. Он достигает подвижного контакта и замыкает его, что приводит к включению вентилятора. Когда температура антифриза из-за дополнительного обдува понизится, церезит остывает, мембрана уходит вниз, контакт размыкается и вентилятор отключается.

Электронный датчик ВАЗ 2107

Основа электронного датчика — термический резистор, вставленный в массивный стальной корпус. Как и в предыдущем случае, на корпусе имеется резьба, позволяющая вкрутить датчик в радиатор, и пара контактов.

Работа электронного датчика основана на изменении сопротивления резистора под воздействием высокой температуры. Изменения электрического сопротивления отслеживаются специальной схемой. И когда сопротивление достигает определённых значений, схема посылает сигнал на систему контактов, они замыкаются и включают вентилятор.

Расположение датчика

Практически на всех классических моделях ВАЗ датчики включения вентиляторов вкручиваются прямо в радиаторы охлаждения. Это необходимо для того, чтобы большая часть рабочей поверхности датчика контактировала с горячим антифризом. Между датчиком и радиатором в обязательном порядке устанавливается специальная уплотнительная прокладка из материала, устойчивого к высоким температурам.

Поскольку датчик вентилятора ВАЗ 2107 вкручен в нижнюю часть главного радиатора, то менять его удобнее всего из смотровой ямы, на которую надо установить автомобиль.

Замена электровентилятора в авто

  1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
  2. Открываем капот, отключаем минусовую клемму.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
  5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
  6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отключаем колодку проводов на разъеме вентилятора.
  9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
  11. Ставим на его место новый.
  12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейший монтаж производим в обратном порядке.

Читать дальше: Система охлаждения ниссан альмера н16

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Как изменить температуру?

Со временем появляется все больше и больше нареканий на работу системы включения вентилятора охлаждения. Самая важная конструктивная недоработка — отсутствие нескольких режимов работы вентилятора и резкий пуск его двигателя . И действительно, в летнюю жару вентилятору приходится работать в полную силу, и это понятно. Однако чаще всего вентилятор выдаёт избыточную производительность, что приводит к быстрому охлаждению и частым запускам.

Это приводит к перегрузке бортовой сети по току.

Кроме того, стартовый порог температуры слишком высок, поэтому двигатель часто перегревается . К сожалению, изменить параметры запуска вентилятора можно только перепрошив электронный блок управления или модернизировав систему включения электродвигателя. Перепрошивка ЭБУ проводится у грамотного специалиста, при этом есть возможность установить любую желаемую температуру включения и выключения вентилятора.

Основные способы

Схема включения дополнительного датчика вентилятора.

С изменениями режимов работы двигателя вентилятора тоже есть несколько решений. Самое простое из них — установка дополнительного датчика включения от карбюраторных двигателей (на схеме выше). Он настроен на включение при температуре 97-100 °С , чего будет вполне достаточно. А чтобы вентилятор работал в таком режиме в половину мощности, в цепь устанавливают сопротивление от ВАЗовского отопителя.

Вентилятор радиатора является одним из основных элементов системы охлаждения двигателя. Его роль заключается в принудительном обдуве радиатора при нагревании охлаждающей жидкости до определенной температуры.

ВАЗ 21099 схема электрооборудования инжектор

Статьи

Главная › Новости

Опубликовано: 23.08.2018

Электрооборудование — Датчики ВАЗ 2108, 09, 99 и т.д.

ВАЗ 21099 Отказало все электрооборудование

ВАЗ 21099 Полная замена электропроводки. Как праздновали день кузовщика.


Учимся читать электросхему автомобиля. Часть 1. Автоэлектрика.

электросхема ваз 2109 Интерактивная

Блок предохранителей и реле на инжектор ВАЗ 2109-2115 АВАР 367.3722М (2115-3722.010-40)

ВАЗ 2109 ремонт проводки

ВАЗ 2108 -09 -099 переход с карбюратора на инжектор. 3 часть Проводка

Проблемная проводка и chek на ваз 21099


Как сделать проводку вентилятора охлаждения ВАЗ 2109. Самая простая схема.

Как подключить Стеклоподъемник Ваз.Схема подключения. Все просто !!!

Как читать схему проводки автомобиля

Предохранитель 2 защищает цепи омывателя стекла лобового, по той же причине регулировка фары тоже ВАЗ 21099 схема электрооборудования инжектор желать лучшего. Осенью сделал фальшпол в багажнике и закончил первую инсталляцию автозвука. Если про фишечкиплюшечки, такие как датчик дождя, навигация, камера заднего вида, обогрев лобового, то конкретно этот Солярис еще больше отстанет от конкретно этой приоры, а конкретно эта Веста еще дальше уйдет. Тем более, что это вполне соизмеримо с количеством денег, которые он ежегодно расходует на бензин. Далее нужно выкатать бензин бак должен стать легче. Не равномерный уровень давления в шинах вашего автомобиля, необходимо определить место утечки и решить проблему для восстановления работоспособности системы.


Как читать схему проводки автомобиля

Под это дело придется провести еще один комплекс испытаний на термосовместимость и толерантность к лакокрасочному покрытию. По вашему получается всю зиму аккум каждую ночь домой таскать, после 20, с ноября и до мая. Кросс оснащена мощным пластиковым обвесом, которого нет у старой версии ларгуса, такой обвес придает машине практичности, ведь теперь ей не страшны поездки по Российскому провинциальному бездорожью, про проселочным и лесным дорогам, после чего, обычно, на капоте остаются внушительные царапины.

Совет если болты туго выходят используйте бородок. Чтобы натянуть цепь привода распределительного вала ВАЗ 2105 потребуются гаечные ключи на двенадцать и тринадцать, что весь процесс смены печки проходит исключительно под капотом. Если натяжение не достаточно, снимаем его и вынимаем ось. Делать это следует после прохождения автомобилем 20 тыс. Тут все зависит от того, какую проводку вы выбрали.

Новости

Бампер передний киа спортейдж 3 Отсоединение фиксаторов крепления нижней крышки (A) снимаем блок-фары, поворотники и фонари противотуманки; Отсоединение ЛЕВОЙ противотуманной фары (A) и указателя поворота (B) Отсоединение ПРАВОЙ противотуманнойЗадний бампер лансер 9 На японском автомобиле Mitsubishi Lancer 9 и 10 бампер является не только функциональной защитой, но и продолжением кузова и, даже элементом тюнинга. Он поглощает часть энергии при столкновении, в немВаз 12 Производство модели началось с 1999 года с укороченным (по сравнению с ВАЗ-2110) до 4170 мм пятидверным кузовом хэтчбек (объём багажника 400 л), за счёт чего у машины более чёткие реакции наСхема подключения форсунки

RHX ВАЗ 2109.

Известный российский автомобиль ВАЗ 21099 по праву считается народным. Во время серийного выпуска с 1990 года модель разошлась миллионными партиями. Эта машина идет и идет на экспорт, во всем мире знают знаменитую «девяносто девятую» под маркой Lada Forma. 21099 — это модернизация ВАЗ 2109 с общей технической и элементарной базой.

История ВАЗ 21099

Легендарная «девятка»

В начале 80-х перед конструкторами и конструкторами стояла задача создать самый дорогой и престижный автомобиль серии ВАЗ.Он должен был сменить ВАЗ 2106 и стать максимально унифицированным с 2108/09 поколения. Полноразмерные макеты из пластилина 1981 г. выпуска.

Спустя два года все необходимые испытания ВАЗ 2108/09 были проведены. Так как к тому времени новый седан был не готов и не связываться с разрешениями и долгосрочными согласованиями новой машине ему был присвоен индекс 21099. Из-за материальных проблем выпуск начался только в 1990 году, а в конце 90-х. началась эра принудительного впрыска и побочных компьютеров.Датчики холостого хода, коленвала и дроссельной заслонки ВАЗ 21099 Форсунка Стальная Головка Удовольствие автомобилистов.

Автомобиль представляет собой пятиместный переднеприводный четырехдверный седан. Это модификация ВАЗ 2109 с кузовом Хэтчбек. Автомобиль отличается от семейства Lada Samara. Только передняя решетка радиатора и наличие багажника. Автомобиль хорошо спроектирован и восстановлен, имеет лучшую управляемость в своем семействе, высокую динамику и устойчивость, а увеличение максимальной скорости передвижения очень понравилось потребителям, и до выпуска «Дюжины» он считался лучшим автомобилем ВАЗа.

До 1997 года «Девяносто девятый» выпускался исключительно с карбюраторными двигателями, в дальнейшем такие моторы стали расширять агрегатами с инжекторным оборудованием. Причем датчик начального холостого хода, коленвал и датчик дроссельной заслонки ВАЗ 21099 производились за рубежом или выпускались аналогичные иномарки. В последующие годы по лицензии началось производство отечественных запчастей с принудительным впрыском топлива.

Под капотом «девятки»

Стандартный двигатель 21099 имеет объем 1499 м3.Ведущие колеса — передние, рулевые — реечного типа, максимальная скорость движения — 160 км / ч. Этот автомобиль стал революционным экономичным, расход топлива на трассе составил 5,9 литра, а в смешанном цикле 8 литров на сотню.

В 2004 году АвтоВАЗ прекратил выпуск этой модели, перейдя на автомобили поколения САМАРА-2. Однако новые автомобили достались по наследству старому бортовому компьютеру и таким же датчикам ЭБУ. Так датчик детонации ВАЗ 21099 стоит на обновленной 210115. Некоторое время ВАЗ 21099 производили в Украине, на Запорожском автозаводе крупногабаритной сборки, из российских комплектующих.

Что нужно знать при покупке подержанного автомобиля

С 1998 года ВАЗ 21099 начали оснащать инжекторными двигателями, покупать то в приоритете. Став владельцем подержанного автомобиля, вам часто придется ремонтировать его самостоятельно. Ничего токсичного в нем нет, поменять датчик детонации ВАЗ 21099, инжектор которого стал капризничать, не составит особого труда. Большинство операций не потребуют специальной подготовки или специальных знаний — все можно сделать сам, просмотрев видео с Ютиуба или прочитав пошаговые инструкции онлайн.

Лучше всего проверить состояние мотора по компрессии в цилиндрах. Для 21099 лучшим будет результат 13 единиц, а если их меньше 10, то потребуется капремонт двигателя. Стоит учесть тот факт, что разница в показаниях при замерах в разных баллонах не должна превышать 1%. Нежелательно покупать машину с грязным, в масле двигателем, так как это говорит о серьезных поломках. Остерегайтесь автомобилей с проблемами ЭБУ, так как датчик дроссельной заслонки ВАЗ 21099 или 21115 может надолго испортить нервы, искать причину поломки вам надоест.

Клеммы B. моторный отсек Требуется дополнительный уход

После покупки ВАЗ 21099 желательно обработать все электрические контакты на выводах моторного отсека, включая блок предохранителей. Специалисты советуют при покупке б / у Ваза Тосол и масло сразу не менять, а посмотреть по сторонам, — может быть, купленному автомобилю это не нужно.

Преимущества покупки ВАЗ 21099:

  • дешевизна запчастей;
  • машина бюджетная;
  • прочные и эластичные бамперы, выдерживающие не очень сильные удары;
  • низкий расход топлива, особенно в инжекторных моделях;
  • хорошая тяга на малых оборотах для такого объема двигателя.

Минусы 21099 тоже есть:

  • Некачественное навесное оборудование двигатель, бракованные детали;
  • сильный дребезжание салона, низкая шумоизоляция;
  • постоянные проблемы с системой охлаждения летом и с электроникой зимой;
  • качество датчиков оставляет желать лучшего.

Таким образом, датчик дроссельной заслонки ВАЗ 21099 боится влаги и выходит из строя через 5000 км пробега, в частности датчик холостого хода — беда «девяносто девятый».

Учитывая, что данная модель в РФ выпускалась до 2004 года, а в Украине до 2011 года, найти подержанный автомобиль без проблем довольно сложно. Однако если вас не пугает перспектива сделать небольшой ремонт своими руками, такой бюджетный вариант будет идеальным.

Основные неисправности силовой установки

Многим автовладельцам известно, что датчик холостого хода и датчик детонации часто выходят из строя, написание нервов водителям: машина может просто заглохнуть или самопроизвольно увеличить обороты коленвала посреди оживленного перекрестка в городе, вызвав аварийную ситуацию. .

Снятие датчика дроссельной заслонки

Часто доставляет неисправности датчика дроссельной заслонки ВАЗ 21099, вызывающие боковые стороны ЭБУ, не говоря уже о неуправляемой езде и опасностях, с ней связанных. Как уже было сказано выше, неприятности с вазами часто возникают из-за заливки или других причин попадания влаги, что приводит к выходу из строя бортового компьютера, нарушению работы отдельных датчиков или всего управляемого электроникой моторного агрегата.

Необходимо знать, что регулятор холостого хода является важной частью системы впрыска топлива и служит для правильной работы двигателя на всех режимах, включая холостой ход.Конструкция этого регулятора основана на собранном в одно целое шаговом двигателе с конусообразной иглой, на пружине регулятор холостого хода (RXX) расположен в корпусе дроссельной заслонки. Он находится там, где и датчик дроссельной заслонки ВАЗ 21099, 2109.

Как работает датчик холостого хода в системе впрыска

После запуска зажигания датчик холостого хода высвечивает свой стержень, который в максимальном состоянии упирается в отверстие дроссельной заслонки. Затем регулятор занят подсчетом шагов, возвращающих клапан в исходное положение.Это полностью зависит от версии прошивки прошивки. Например, прошивка Bosch рассчитана на 50 шагов. При этом дроссельная заслонка ВАЗ 21099 Форсунка подает сигнал управления открытием.

Регулировка частоты вращения двигателя

На момент регулировки двигатель должен быть прогрет, а датчик работает в режиме 30-50 шагов. В зависимости от количества ступеней датчика изменяется объем воздушной смеси, которая через калибровочное отверстие поступает в камеру сгорания.Нужно понимать: чем больше растягивается стержень датчика, тем больше шагов будет отдано датчику. При покупке выбирать регулятор холостого хода для ваз необходимо внимательно, обращая внимание на зазор между головкой штока и фланцем: он не должен превышать 2,3 см!

В его составе применены форсированные, распределительные системы впрыска топлива и датчик массового расхода воздушной смеси (ДМРВ), который через бортовой компьютер подает определенное количество воздуха в камеру сгорания.Затем компьютер определяет оптимальное количество топлива, которое необходимо использовать с воздушной смесью для надежного зажигания и равномерного сгорания, обеспечивая оптимальный режим работы ДВЗ. В этом случае датчик коленвала выдает информацию о количестве оборотов мотора, тем самым управляя бортовым компьютером регулятором холостого хода. По этой схеме двигатель всегда получает оптимальное количество топливовоздушной смеси в камеру сгорания и работает с максимальным КПД.Если двигатель холодный, то контроллер специально увеличит вращение коленчатого вала с помощью регулятора холостого хода, обеспечив быстрое срабатывание нужного теплового режима двигателя и возможность движения без длительной процедуры прогрева.

Работа двигателя внутреннего сгорания Имеет множество характеристик, но для «не вооруженных» знаний и приспособлений владельца автомобиля главный признак исправности мотора — оборот. При движении двигатель испытывает разные нагрузки.Какой из них выбрать в качестве ориентира?

Единственно возможный, вне зависимости от устройства и системы подачи топлива, режим, в котором трансмиссия отключена от двигателя. Устанавливая ручку скорости в нейтральное положение, мы обеспечиваем работу двигателя без нагрузки. Этот режим называется работой на холостом ходу — H.H.

.

Именно в этом режиме можно без специальных замеров определить исправность мотора. Напомним, работу системы подачи топлива контролируют заслонки, жестко привязанные к механике.В режиме H.H. Они закрыты. Говоря простым языком, двигатель не запускается, независимо от его типа. Для обогащения смеси в режиме H.H. Предусмотрено простое устройство. Автовладельцы называют эту бочку по-разному: регулятор, клапан, датчик Х.х. — дхх. Его работа должна быть оплачена в ящиках:

  • когда переключатель скорости установлен в нейтральное положение, двигатель внезапно глохнет;
  • при запуске холодного двигателя выход на повышенную ревность вызывает затруднения;
  • при работе на холостом ходу явно слышны «плывущие» обороты;
  • падающих оборотов при: вкл.печки, вентиляторы, дальний свет фар и т.д .;
  • внезапное резкое снижение или увеличение оборотов без видимых причин.

Сенсорное устройство.

Датчик прост: электрическая часть простейшего шагового электродвигателя. При подаче напряжения происходит движение в прямую или обратную сторону механической части — подпружиненной иглы или конического стержня через самолет. Двигаясь по ступеням (ступеням), игла изменяет диаметр зазора канала, регулируя объем воздушной смеси в топливо.

Проверить датчик.

Очевидное заблуждение: ни в впрыске, ни в производительности карбюратора и независимо от типа двигателя, dhh не регулируется механически — регулировочные винты топливной системы Не влияют на датчик. Его можно определить по мультиметру. В карбюраторе ВАЗ 2109 датчик установлен на патрубке карбюратора, в виде цилиндрической бочки с подходящими проводами. Если снять минусовую клемму АКБ, а затем колодку с проводами от датчика, на клеммах датчика видны обозначения обмоток: A, B, C, D.Внутреннее сопротивление между AB и CD должно быть в пределах 36-82 Ом, а выводы разных Обмоток: A-C или V-d не должны называться вообще. Если на снятом датчике снова надеть колодку с проводами и подключить клемму «-», включить зажигание, должны быть слышны слабые зажимы и игла иглы. Неисправности механической части: Снимите датчик и промойте (продуйте) самолет, проверьте визуально состояние иглы (конуса) и уплотнительных прокладок.

Значит, все работы напрасны: датчик не работает и его надо менять.

Замена dhh.

Для замены датчика холостого хода потребуется снять воздушный фильтр. Надо пошагово:

— снимаем воздушный фильтр;

— Найдите в районе заслонок карбюратора датчик идущих к нему проводов.

— Отсоединить «-» клемму АКБ, снять колодку с проводами, открутить два винта крепления датчика (в моделях с карбюратором Solex датчик откручивается ключом с резьбой на 8-12-13 в зависимости от модели), осторожно удалите дизельное топливо.

— Очистить поверхность настройки датчика, установить новый, сделав все в обратном порядке.

На «девятке» с ЭБУ (электронным блоком управления) — регулировка нового ДХН не производится. После замены следует завести машину. За 5-10сек. Номинальные параметры PAX будут установлены автоматически после установки электронного блока. ВНИМАНИЕ: Электроника не будет откалибрована автоматически, если клемма аккумулятора не отсоединится при замене!

Если возникнут проблемы в работе датчика холостого хода, с управлением вашим ВАЗ 2109 могут возникнуть трудности.Чтобы определить поломку и научиться грамотно менять датчик, вы познакомите вас с основными позициями.

Принцип работы

Не совсем правильно называть датчик холостого хода именно датчиком. В конце концов, это измерительные устройства, которые обрабатывают и преобразуют информацию, выводят ее на механические или электронные указатели на приборной панели.

Правильно называть датчик холостого хода с регулятором, или просто RXX. RXH играет важную роль в работе двигателя, поскольку обеспечивает слаженное и правильное поведение.силовой агрегат.

Увы, системы самодиагностики на ВАЗ 2109 не идеальны, ведь при выходе из строя регулятора холостого хода вы не оповестите вас даже при элементарном включении сигнальной лампы Check Engine. Поэтому необходимо ориентироваться на признаки поломки.

ПЧ работает следующим образом. При включении замка зажигания шток на датчике смещается до упора, выводится в специальное отверстие дроссельной заслонки. RXH начинает считывать шаги, и клапан возвращается в исходное положение.Когда двигатель работает, с увеличением или уменьшением количества шагов происходит изменение количества воздуха, проходящего через отверстие. Следовательно, в двигателе есть необходимое количество воздуха, обеспечивающее стабильную работу мотора на холостом ходу.

Функции

RXX регулирует количество воздуха, поступающего в воздух, когда дроссельная заслонка закрыта. Это говорит о том, что RXX выполняет функции автоматической регулировки заданного крутящего момента оборотов на холостом ходу.

Также регулятор принимает участие в процессе прогрева двигателя до оптимальных рабочих температур зимой.Диапазон рабочих температур у RCH достаточно широк — от -40 до +130 градусов по Цельсию.

RHX с такими важными функциями имеет небольшие размеры и состоит из трех основных элементов:

  • Электродвигатель шаговый;
  • Spring;
  • Стержень с конической иглой на конце.

Регулятор холостого хода установлен на корпусе дроссельной заслонки парой винтов.

Признаки неисправности

Игнорировать признаки выхода из строя датчика холостого хода на вашем впрыске или карбюраторе ВАЗ 2109 ни в коем случае нельзя.Сначала это доставляет дискомфорт при вождении, но вскоре может стать причиной серьезной аварии.

Есть несколько основных симптомов, которые могут указывать на проблемы с RXX:

  • Оборот начинает спонтанно увеличиваться, затем снижаться;
  • При включении холодного силового агрегата обороты не увеличиваются;
  • При использовании дополнительных электрических зависимых устройств, таких как фары или обогреватель, скорости сразу начинают падать;
  • При выключении передачи или на холостом ходу двигатель может споткнуться.

Это не полный список возможных симптомов, но все они косвенные. Поскольку необходимо убедиться, что проблема кроется в RXH, а не в других узлах двигателя, необходимо проверить текущее состояние датчика.

Проверка состояния

Чтобы проверить текущее состояние вашего ЦРБ на автомобиле ВАЗ 2109, выполните несколько последовательных действий.

Пошаговая проверка

Ваши действия

Шаг первый

Включите ручной тормоз. На машине установите антиприводы.Безопасность всегда должна стоять на первом месте при ремонте автомобиля своими руками

Шаг второй

Необходимо добраться до нужного датчика, отключить его от питательной площадки с проводами, а затем с помощью вольтметра проверить наличие напряжения. Минус ставится на двигатель, а плюс установлен на выводах колодок А и D

.

Шаг третий

Включите зажигание, проверьте индикаторы напряжения.Обычно они составляют около 12 вольт. Если вольтметр показывает меньшие значения, возможно, проблема с уровнем заряда аккумуляторной батареи. Если напряжения вообще отсутствуют, придется проверить весь ЭБУ и электрическую цепь. Не исключены чистки.

Шаг четвертый

Проведите еще одну проверку при включенном зажигании. Проверяйте поочередно выводы AB и CD. В нормальном состоянии сопротивление к ним должно быть около 53 Ом.Если RXX работает нормально, измерительный прибор покажет бесконечное сопротивление

.

Пятая площадка

При снятии регулятора холостого хода и включении зажигания подключают блок с питанием. Если при этом конусная игла продвинулась вперед, с прибором все хорошо. Если конусообразная игла не выдвигается, значит RXH вышла из строя и требует замены

Определив, что старый датчик холостого хода на ВАЗ 2109 уже отработал, требует замены.Процедура вполне проходит без посторонней помощи.

Замена или чистка

Практика показывает, что в достаточно большом количестве случаев простая очистка регулятора холостого хода позволяет восстановить его работоспособность. Поэтому советуем в первую очередь опробовать этот метод. А если не даст результата, то работы по замене прибора не будет.

  1. Купить емкость с очистителем для карбюратора. В этом случае ваш двигатель вполне может быть инжекторным.Как раз этот состав отлично подходит для очистки RXH и не только.
  2. Отключаем колодку с проводами от датчика, откручиваем два фиксатора и снимаем непосредственно затронутый элемент управления.
  3. Очистить регулятор от скопившегося мусора, загрязнений, очистить саму иглу и пружину. Это необходимо делать средством для чистки карбюратора. Используйте винтовые инструменты, чтобы привести в порядок довольно компактное устройство.
  4. Обязательно прочистите открывающийся патрубок регулятора холостого хода на дроссельном узле.Именно там находится конусообразная игла датчика ХХ.
  5. Завершив очистку устройства, верните его на место и проверьте в работе.
  6. Если чистка не принесла желаемого результата, двигатель продолжает вести себя неадекватно, придется приобрести новую ручку и установить ее на место старого датчика.
  7. Обязательно задержите машину перед заменой, отключив минусовую клемму от АКБ, затем отсоедините колодку с проводами питания, открутите крепежные винты и снимите прибор.
  8. Выполните сборку, действуя в обратном порядке.

Автомобили ВАЗ марки 2108, 2109, 21099 комплектуются карбюраторами марки Солекс. Карбюраторы данной разновидности оснащены электромагнитным клапаном, имеющим регулятор холостого хода. В повседневной эксплуатации автомобиля наиболее вероятной причиной пропадания холостого хода является датчик холостого хода карбюратора ВАЗ 2109.

Экономия Petrolich — это новое изобретение, которое призвано снизить расход автомобильного топлива по заявлению производителя на 10-25%, просто вставляя его в прикуриватель машины.
Заработная плата предназначена только для автомобилей с бортовым напряжением 12В, в некоторых автомобилях светодиоды горят даже после выключения мотора.

Здесь могут возникнуть следующие неисправности:
одна). Преимущественно загрязнение толстой части электромагнитного клапана;
2). Выход из строя обмотки;
3). Нет питания на электромагнитном клапане (EMK).

Для исправления работы датчика холостого хода необходимо иметь гаечный ключ на 8, 10, 12, 13, 14, провода, компрессор, лампочку на двенадцать вольт.

Алгоритм проверки датчика холостого хода своими руками:
1. Необходимо снять крышку воздушного фильтра, ключом на десять отвернуть гайку крышки воздушного фильтра.
2. Далее нужно снять сам воздушный фильтр.
3. Откручиваем ключ на восьмерку
4. Гайки крепления нижней части воздушного фильтра.
4. Снимите нижнюю часть воздушного фильтра со шпильки.
5. Сядьте в машину, снимите клемму с электромагнитного клапана и несколько раз коснитесь электромагнитного клапана, при этом вы должны услышать щелчки.
6. При наличии щелчков нужно заглушить двигатель и ключом выключить электромагнитный клапан. Отдельного внимания заслуживает топливный домкрат: необходимо с помощью насоса или компрессора изготовить топливный домкрат и поставить его на место. Соберите все детали в обратном порядке.
7. Если щелчков нет, окружите ключ тринадцатым электромагнитным клапаном. Специальным проводом подать плюс от АКБ на выводе ЕМК, корпусами которого нужно прикоснуться к выводу минус АКБ.
8. Если при этой проверке нет щелчков, это означает, что электромагнитный клапан не работает. Датчик холостого хода стоит от 100 руб.

Но можно прибегнуть к методам Дедова! Датчик холостого хода на карбюраторе ВАЗ 2109 можно доработать. Для этого необходимо сломать пластиковый наконечник ЭМК и установить на его место челюсть. Далее выставляем все детали в обратном порядке.

9. Если щелчки есть, необходимо поставить датчик холостого хода карбюратора ВАЗ 2109 на место.Проверьте двигатель и тестер, есть ли 12 вольт на подающем проводе EMK. Если нет питания, значит, это электронный блок холостого хода, который необходимо заменить.

2109 Форсунка может быть разобрана и заменена сама по себе. Это важный эффект, потому что без холостого хода автомобиль не будет «полным» и принесет массу неприятностей, особенно в крупных городах, где на каждом светофоре и пешеходном переходе приходится сбрасывать скорость. В этой статье пойдет речь о его проблемах и замене, а также замене датчика заднего хода, ведь это не менее важное устройство.

[Скрыть]

Характеристики контроллера XX

Этот пункт предназначен для уменьшения времени прогрева двигателя. Во время этой операции часто быстро трутся детали. Итак: DHH также разработан для уменьшения контакта и износа. Это устройство установлено в дроссельном узле, который находится в моторном отсеке в левой части мотора.

Назначение и принцип работы

Основные узлы устройства: электродвигатель шаговый

  • ;
  • игла коническая совмещенная со стержнем;
  • деталь пружины.
Датчик холостого хода

Как показано на фото, в устройстве есть колодки. Выделен основной механизм — датчик холостого хода форсунки ВАЗ 21099. Серый Видна регулировочная деталь, которая регулирует частоту вращения ротора двигателя. Синий — устройство, предназначенное для считывания информации о скорости вращения коленчатого вала. Если работа идет на холостой ход, воздушный поток в главные цилиндры поступает по специальным каналам.

Зеленый цвет в этой схеме отвечает за сравнение в электронном блоке.Здесь частота вращения двигателя учитывается в соответствии с фактическим числом оборотов.

Датчик температуры охлаждающей жидкости тоже принимает нужный сигнал. Пока схема сравнения не получит необходимой информации, двигатель будет работать на высоких оборотах. В это время воздух регулируется с помощью конической части иглы. Пробой воздуха часто приводит к поломкам и полной остановке мотора.

Делая вывод, можно сказать, что в двигатель попадает определенное количество воздуха, ровно столько, сколько необходимо для работы в подходящем режиме.Этот объем учитывается особым расходом воздуха. Он передает информацию на контроллер, который в зависимости от значения готовит смесь с желаемой концентрацией. После этого через форсунки форсунок впрыскивается в автомобильную сеть. Узнать, где находится датчик холостого хода на форсунке ВАЗ 21099, можно на фото ниже.

Типичные неисправности

К популярным I. частые поломки Датчик холостого хода ВАЗ 2109 Карбюратор и форсунка следующие:

  • неисправность мотора;
  • отказ от действий при отпущенной педали газа;
  • неконтролируемый холостой ход Даже при прогретом двигателе;
  • при выключении трансмиссии глохнет двигатель;
  • при холодном моторе коленвал не увеличивает вращение (по автору видео — девяточка.ремонт).

Инструкция по замене датчика ХХ

Перед заменой необходимо провести диагностику специальным прибором — мультиметром. Для этого нужно ввести в прибор значение измерения напряжения и провести диагностику автомобильной сети на предмет поломки узлов и других неисправностей. При этом щупы надеваются на клеммы Аккорд и показывают напряжение в 12В.

Выключив зажигание нужно отсоединить провода с дхх. В этом случае щуп-мультиметр подключается к основной части машины.Далее нужно включить зажигание, и с помощью второго щупа проверить наличие напряжения на выводах разъема. Если оно ниже 12В или отсутствует, значит произошел обрыв цепи.

Для демонтажа устройства необходимо взять отвертку с крестообразным наконечником и вывернуть два стопорных винта.


Замена dhh крестообразной отверткой

Закрутив левый винт, осторожно затяните регулятор на себя и открутите второй винт.
После этого необходимо очистить воздушный канал от грязи и пыли, а также продуть установку для регулятора.

После этого деталь собирать в обратном порядке. При этом устройство лучше всего откалибровать, а уплотнительное кольцо разрешить смазывать моторным маслом. Расстояние между устройством и краями иглы должно быть 23 мм.

Характеристики датчика SK

При возникновении неисправностей с sq нужно сразу обращать внимание на лампочки и сам датчик.

Назначение и принцип работы

Основная задача этого устройства — включение сигнальных огней, которые подсказывали людям, что автомобиль совершает движение задним ходом.Понятно, что при неподходящем устройстве возможны аварии.

Датчик заднего хода ВАЗ 2109 работает таким образом: при переключении трансмиссии вилка включения прижимается к устройству. Таким образом создаются провода и зажигается лампочка, информирующая о движении транспорта.

Типичные неисправности

Наиболее популярные неисправности:

  1. Перегорели лампочки. Если это произошло, нужно его снять и проверить с помощью мультиметра.
  2. Нарушение контактов.
  3. Устройство не будет работать при плохом контакте контроллера, а также при плохой изоляции контактов. Нарушение изоляции грозит наступлением замыкания.
  4. В случае поломки необходимо убедиться в исправности предохранителя в монтажном блоке. Если он поврежден или расплавился, стоит ввести замену.
  5. Если вышло из строя само устройство, и симптомы неисправности таковы, что все лампы не будут работать или, наоборот, будут работать непрерывно, необходимо заменить его на новый.

Обратная замена Руководство по замене

Перед заменой лучше всего убедиться, что датчик действительно неисправен, и необходимо купить новый.

Для диагностики необходимо сделать следующее:

  • поднять машину и оставить на бекапах;
  • найти на коробке передач (кривошипа) датчик и включить заднюю передачу;
  • проверьте проводимость между выводами 1-3 и 2-4 на задней коробке передач, а затем на нейтрали;
  • в коробке передач не должно быть проводки, как в других положениях.

Заменить датчик заднего хода ВАЗ 2109 может любой автомобилист.

Для начала нужно приподнять машину и откинуть вниз «минусовую» клемму с аккумулятором. Затем слейте масло и снимите защиту с картера. По поводу коробки передач стоит желаемый регулятор. Необходимо отключить его блок от коробки переключения скоростей, затем открутить зажимной болт, которым контроллер держится в картере. Он немного похож на свечу зажигания. Регулятор имеет провод и кнопку, замыкающие контакты.

Новый элемент необходимо установить на старое место, где был установлен регулятор. Закрепить необходимо сначала вручную, а потом специальными крепежными болтами. После этого соедините колодку проводами, обеспечив тем самым регулятор мощности.

После этого можно возвращаться в редуктор жидкости. Еще можно заменить смазку в картере. Далее верните защиту, и подключите минусовую клемму к аккумулятору.

почему, как помочь «железному коню»

Основным силовым агрегатом автомобиля ВАЗ 2109 является его двигатель.Любой посторонний звук тревожит владельца машины.
Если двигатель троит на ВАЗ 2109, это говорит о неработоспособности одного или нескольких цилиндров. В этом случае двигатель не будет развивать полную мощность, не будет иметь необходимого тягового усилия и увеличится расход топлива.
Какие причины вызывают это явление и как их устранить своими руками, предлагает ознакомиться в данной статье.

Зачем троит двигатель автомобиля ВАЗ 2109

Троит 2109 возникает из-за неравномерного сгорания топлива в одном цилиндре.
Причинами этого могут быть:

  • Неправильная установка угла опережения зажигания.
  • Неисправность в системе вакуумного корректора распределения зажигания или в ускорительном насосе карбюратора.
  • Свечи зажигания пришли в негодность.
  • Обрыв провода высокого напряжения.
  • Конденсатор неисправен.
  • Произошла утечка во впускном коллекторе или карбюраторе.
  • Сгорели поршни или клапаны.
  • Поршневые кольца сломаны.
  • Клапаны неправильно отрегулированы.
  • Прокладка в головке блока цилиндров прорвалась.
  • Изношены, затвердели или разрушены.
  • Использование топлива очень низкого качества.
  • Карбюратор неправильно отрегулирован.
  • Распределительный вал и подшипник поворотной пластины изношены.
  • Мембрана вакуумного ускорителя зажигания потеряла герметичность.
  • Есть и другие причины, по которым троит двигатель ВАЗ 2109.

Совет: Определить, какой цилиндр перестал работать, можно, поочередно отсоединив высоковольтный провод от свечей, но работу нужно делать очень осторожно, чтобы не ударить.Подложите под ноги деревянную или резиновую опору, берите только чистую и сухую ветошь, снимайте только за проволоку, а не за колпачок, при манипуляциях нельзя касаться кузова автомобиля.
Для проверки необходимо увеличить холостой ход до 1500 об / мин всасыванием и по очереди снимать крышки свечей зажигания. Падение оборотов двигателя говорит о том, что цилиндр в хорошем состоянии, отклонений нет — цилиндр не работает.

Как устранить некоторые причины появления тройного двигателя

Если в начальный период движения автомобиля ВАЗ 21093 двигатель троит, скорее всего, сломался ускорительный насос или вакуумный корректор распределителя зажигания.В этом случае проводится диагностика агрегатов и при необходимости ремонт или замена элементов.
Для работы вам понадобится:

  • Ключи на «10» и «8».
  • Отвертки шлицевые и крестовые.
  • Чистые тряпки.
  • Проволока медная без изолирующего слоя диаметром до 0,3 мм.
  • Компрессор.
  • Жидкость типа WD40.

Порядок операций:

  • Крышка снята.Для этого отверните гайку ключом на «10», ослабьте пружинные фиксаторы.
  • Воздушный фильтр вытащен. Ключом на «8» откручиваются четыре гайки, отверткой ослабляется хомут на шланге вентиляции картера в месте соединения с клапанной крышкой и снимается корпус с воздушного фильтра.
  • Отсоединен шланг от привода вакуумного корректора распределения зажигания. Герметичность агрегата проверяют путем создания вакуума ртом.


  • Если воздух проходит, узел необходимо заменить. В другом случае необходимо:
  • Загляните внутрь карбюратора. Воздушная заслонка должна быть полностью открыта.
    При нажатии на рычаг привода дроссельной заслонки струи топлива должны выходить из двух распылительных трубок ускорительного насоса. Они должны быть плоскими и направлены в пространство между открывающейся створкой и стенкой диффузора. На фото показаны отверстия для отвода топлива.


Совет: Если появились струйки, лучше обратиться в автосервис для диагностики узла.

  • Если нет выхода топлива, снимите шланги подачи топлива к карбюратору и слейте его.
  • Туловище отделяется для управления воздушной заслонкой.
  • Провод, расположенный на электромагнитном клапане, снимается на холостом ходу.
  • Откручены винты крепления верхней крышки карбюратора.
  • Крышка снимается и ставится поплавком вверх.

Совет: нельзя допускать повреждения поплавков.

  • Осторожно подденьте отверткой и вытащите аэрозоль из патрубка.
  • Тонкая медная проволока используется для очистки отверстий распылительной насадки.
  • Распылитель продувается воздухом в направлении, противоположном направлению движения топлива.
  • Элемент установлен на место.
  • Не надевая крышку на агрегат, необходимо нажать рычаг привода дроссельной заслонки. Для ускорения из двух распылительных трубок насоса должны выходить струйки топлива.
  • Если их нет, нужно проверить отсутствие люфта в приводе и рычаге привода ускорительного насоса, легкость его движения.Для облегчения работы детали смазываются жидкостью WD40.
    Пришедшие в негодность детали заменяются новыми.
  • Снова проверяется работа ускорительного насоса.
  • Карбюратор собирается в обратной последовательности.
  • Если струйки снова отсутствуют, нужно обратиться в автосервис.

Причина того, что двигатель троит на автомобиле ВАЗ 21093 может быть ненормальным состоянием. Цена их невелика и перегоревшие свечи лучше сразу заменить.


Как самому поменять свечи зажигания поможет видео.
Итак:

  • В инструкции по эксплуатации, прилагаемой к автомобилю, указано, что свечи зажигания необходимо регулярно заменять. Даже наличие искры на скрученном элементе при атмосферном давлении не является фактом его полной работоспособности.
    Воспламеняется в более сложных условиях.
  • Заклинивание или поломка поршневых колец случается не очень часто … Это можно проверить, измерив компрессию.
    Если он низкий, то неисправность ГБЦ исключена. по-простому: в цилиндр наливают немного масла и повышение компрессии говорит о поломке поршневой системы.

Любую неисправность в тройном двигателе автомобиля ВАЗ 2109 необходимо своевременно устранять. Тогда энергоблок будет надежно эксплуатироваться в течение достаточно длительного периода.

Силовой агрегат — важнейший элемент транспортного средства. Именно с его помощью автомобиль может двигаться в заданном направлении.Естественно, любые проблемы с мотором моментально отражаются на удобстве использования машины. Главное — уметь их правильно распознать и вовремя обратиться за квалифицированной помощью, чтобы не усугубить ситуацию.

Некоторые проблемы просто мешают нормальному вождению. Другие вообще не позволят вам сдвинуться с места. Но вне зависимости от серьезности поломки необходимо немедленно приступить к ее устранению, поскольку мелкие неисправности могут привести к серьезным проблемам, если их вовремя не отремонтировать.

Причины почему троит двигатель

Проблема выхода из строя одного из цилиндров на профессиональном жаргоне называется моторной тройкой. Эта проблема может быть вызвана несколькими факторами. Выход из строя цилиндра будет моментально заметен водителю, так как приведет к большому количеству сопутствующих сложностей, среди которых стоит выделить:

  • падение мощности двигателя;
  • двигатель дергается на холостом ходу;
  • силовой агрегат очень плохо запускается в холодную погоду;
  • увеличивается расход топлива;
  • горючая смесь полностью не выгорает в камере, а ее остатки выбрасываются непосредственно в катализатор.

Даже неопытному автовладельцу будет очень сложно не заметить такие проблемы. Они существенно усложняют жизнь и не позволяют полноценно пользоваться автомобилем. Поэтому при выявлении проблем, связанных с тем, что троит двигатель ВАЗ 2109, необходимо обращаться на СТО для диагностики.

Если двигатель троит на карбюраторном или инжекторном ВАЗ 2109, то это может быть связано со следующими причинами:

  • неисправная свеча зажигания;
  • перегорела проводка или из-за износа обмотки произошло короткое замыкание в подкапотном пространстве;
  • нет сжатия горючей смеси;
  • : топливно-воздушная смесь не воспламеняется из-за отсутствия искры или плохого качества топлива.

С карбюраторными моторами все достаточно просто. Неисправность можно выявить самостоятельно, поочередно проверяя все компоненты системы. Используя метод исключения, за несколько часов можно полностью протестировать каждый узел и найти проблемную зону. Достаточно знать электрическую схему своего автомобиля.


С форсунками все намного сложнее, так как они буквально забиты электроникой. Поэтому, чтобы ускорить процесс и ничего ненароком не сломать, лучше обратиться за компьютерной диагностикой… Программа самостоятельно определит все ошибки и отобразит их на экране ноутбука. На основании полученных данных можно будет принять решение о дальнейших процедурах, которые будут направлены на устранение проблемы.

Что делать, если в ВАЗ 2109 глохнет двигатель

Найти неисправность — это только половина дела. Далее необходимо разработать комплекс мер по его устранению. В перечень мер следует включить процедуры, которые помогут полностью избавиться не только от проблемы, но и от причин, ее вызвавших.В противном случае велик риск повторения старой поломки.

Следующие шаги могут помочь решить проблему:

  1. Замена свечей зажигания при износе.
  2. Изоляция проводки, если родная обмотка вышла из строя, или замените оголенные провода.
  3. Полная проверка топливной системы и замена изношенных компонентов.

Но бывают и ситуации, когда свечи, проводка и прочие элементы в полном порядке, а обороты двигателя на ВАЗ 2109 еще плавающие.В этом случае вам нужно искать проблему в другом месте. Чаще всего это связано с износом трамблера. В этом случае проблема будет решена сразу после установки новой детали.

Также подобные ситуации могут возникнуть при наличии микротрещин в воздушных трубках, что вызывает утечку воздуха. Заметить их невооруженным глазом очень сложно, поэтому придется снять все детали и проверить их с помощью ванны с водой. Нужно плотно закрыть оба конца и опустить шланг в воду.Если на поверхность поднимаются пузырьки воздуха, значит, трещины все же присутствуют.


Замена шланга не сложная и дорогостоящая операция. Если проблема кроется в качестве топлива, то совет только один: никогда больше не заправляйте топливный бак некачественным топливом, так как экономия нескольких рублей может привести к необходимости ремонта на несколько тысяч. Заправляться лучше на проверенных станциях, которые имеют все необходимые разрешения на свою деятельность.

Также бывают случаи, когда вроде бы все проверили, но проблем не выявили и проблема осталась на месте.Здесь вам придется начинать все сначала и перепроверять еще раз, только более внимательно. Бывает, что двигатель троит из-за мелкой мелочи, на которую многие не обращают внимания. Когда возникает проблема, водитель думает, что ее причина лежит на поверхности, поэтому он ищет глобальные изменения, иногда не замечая мелких деталей.


Независимо от типа двигателя и года выпуска автомобиля силовой агрегат может быть поврежден. Поэтому у владельца транспортного средства всегда должна быть определенная сумма денег на внеплановый ремонт вашего «железного коня».Коренастость не позволит застать человека врасплох даже в самой неожиданной ситуации.

Здравствуйте! И подскажите, пожалуйста, машина девятка, дико троит, особенно при движении в гору, я в этих вопросах ноль, может нужно масло поменять? Машину купил два года назад, масло еще не менял, почему двигатель троит? (Василий)

Здравствуйте, Василий. Мотор может быть тройным по многим причинам, все из которых изложены ниже.

Почему двигатель троит?

В первую очередь нужно поменять моторную жидкость.Вряд ли двигатель из-за этого работает некорректно, но масло нужно менять каждые 10 тысяч километров или один раз в год. Вы уже выехали на два года, если пробег больше 10 тысяч или близок к этому показателю, то следует поменять смазку, чтобы избежать возможных проблем в будущем. Для ВАЗ 2109 оптимально использовать ТНК, Лукойл или Кастрол, не забудьте заменить масляный фильтр.

По причинам тройного ДВС:

  1. Сначала необходимо проверить исправность свечей зажигания.Снимите одну свечу и осмотрите ее. В том случае, если кончик элемента светлый с легким коричневым оттенком, то все в порядке. Но если на изоляторе и боковом электроде есть отложения сажи, значит, с блоком что-то не так. Это означает, что он повторно обогащен топливом или смазкой.
    Нагар может быть вызван длительной работой iCE и перегревом на холостом ходу, пониженным уровнем сжатия в цилиндрах, неправильной регулировкой фаз газораспределения. Кроме того, это может быть результатом неправильной работы кислородного регулятора или форсунок, если у вас инжекторный двигатель.Проверить на искру. Для этого на свечу надевают высоковольтный провод, а саму деталь кладут на головку блока. Вам понадобится помощник, который будет крутить стартер: если проскакивает искра, значит, все в порядке, значит, свечи необходимо очистить от нагара и проблемы, на которой он образовался.
  2. Во-вторых, диагностируйте высоковольтные провода, которые подключаются к свечам зажигания. Конец кабеля должен быть однотонным, без отложений. В том случае, если наконечник начинает менять цвет, со временем проволока может вообще испортиться.Диагностика проводов проводится с помощью мультиметра, полученные параметры должны быть не более 20 км. Если при замере вы заметили, что один или несколько показателей значительно ниже, то провода необходимо заменить.
  3. В-третьих, проблема может быть вызвана неправильной работой форсунки или форсунок. На практике это часто происходит из-за эксплуатации некачественного бензина, а также использования так называемых очистителей, которые обычно только вредят топливной системе … Могут засориться форсунки и отключиться подача электроэнергии.

Видео «Как решить тройную задачу мотора»

О том, как определить неисправность дома, смотрите в видео (автор Наиль Порошин).

Автомобилисты говорят, что двигатель ВАЗ 2109 троит карбюратор, когда у него работают только три из четырех цилиндров. На таком моторе можно даже ездить, но лучше неисправность устранять, а если переезжать, то прямо в сервисный центр … Дело в том, что несгоревшее топливо в неисправном цилиндре смешивается с маслом в картере, режим смазки нарушается, и двигатель интенсивно изнашивается.Лучше не нагружать двигатель такими экспериментами.

Обнаружение неисправного цилиндра

Характерное изменение звука работающего двигателя лучше всего слышно из боковой выхлопной трубы … Пропуск каждого четвертого хлопка приводит к своеобразному изменению звука, отчетливо различимому на холостом ходу. Это касается как карбюраторной версии, так и инжектора ВАЗ 2109. Чтобы запомнить этот звук, вы можете отсоединить провод от одной из свечей зажигания на работающем двигателе и запустить двигатель.Услышав один раз, как троит двигатель ВАЗ 2109, ни с чем не спутаешь этот звук.

Методом испытаний можно определить, какой именно цилиндр не работает и почему двигатель троит на холодный. Эта работа связана с контактом с высоковольтной частью электрической системы и требует соблюдения мер предосторожности. Наденьте резиновые перчатки, встаньте на сухой резиновый коврик и избегайте контакта с кузовом автомобиля во время работы.

Порядок ваших действий следующий.

  1. Отрегулируйте холостой ход с помощью воздушной заслонки на 1500 об / мин.
  2. Отсоединить высоковольтный провод от свечи зажигания первого цилиндра.
  3. Если скорость упала, цилиндр работает нормально. Если обороты не изменились, неисправен именно этот цилиндр.

Убедитесь, что все остальные цилиндры работают нормально один за другим. Большинство конкретных причин того, что двигатель карбюраторный ВАЗ 2109 троит относятся к одной из трех групп:

  • неисправности системы зажигания;
  • тормоз вакуумного усилителя тормозов;
  • Выход из строя элементов цилиндро-поршневой группы.

Причины указаны в порядке уменьшения возможности самостоятельного ремонта при наличии на ВАЗ 2109 двигателя троита.

Залившуюся свечу заменить легко, а перегоревший вентиль — сложно.

Неисправности системы зажигания

Одной из наиболее частых причин отключения является отсутствие искры, воспламеняющей топливовоздушную смесь в камере сгорания. Конкретных неисправностей может быть две:

  • выход из строя соответствующей свечи зажигания;
  • неисправность высоковольтного провода, ведущего к этой свече.

Отвинтите соответствующую заглушку и осмотрите ее. Наличие сажи, масла, лакового налета свидетельствует о ненормальной работе свечи и ее близком выходе из строя. Частая причина выхода из строя свечей зажигания — низкое качество топлива. Это сказывается на работе всех четырех свечей, но при выходе из строя одной из них двигатель начинает работать втрое. Оказывается, некачественное топливо может быть косвенной причиной тройки двигателя.

Не рекомендуется проверять работу свечи зажигания визуально, по наличию прыгающей искры в рабочем зазоре при работающем двигателе.Даже наличие искры при атмосферном давлении на открытом воздухе не дает стопроцентной гарантии правильной работы свечи зажигания в цилиндре. Причем отсутствие искры не обязательно связано с выходом из строя свечи, она может быть в высоковольтном проводе. Провода проверяют на соответствие фактического сопротивления номинальному, указанному на его изоляции.

Высоковольтные провода нельзя менять по одному. При выходе из строя весь комплект подлежит замене.

Отказ вакуумного усилителя тормозов

Вакуумный усилитель тормозов (ВУТ) ВАЗ 2109 формально не связан с работой цилиндров. Но выход из строя ВУТ может привести к выходу из строя третьего цилиндра. Двигатель начнет работать втрое.

Вакуумный усилитель разработан для уменьшения усилия на педали тормоза, необходимого для эффективного замедления автомобиля. Для этого в ВУТ используется разреженный воздух, забираемый из впускного коллектора. Штуцер всасывающего шланга, оснащенный обратным клапаном, расположен рядом с камерой сгорания третьего цилиндра.Именно этот цилиндр перестает работать при выходе из строя усилителя или повреждении подающего шланга.

Из-за повреждения засасывается атмосферный воздух, смесь обедняется, воспламенения не происходит. Часто сбои в работе ВУТ сопровождаются значительным увеличением усилия на педали тормоза, она становится «тупой», не обеспечивает должного торможения. Бывает, что при нажатии на педаль тормоза двигатель перестает отключаться и работает нормально, а при отпускании педали снова выходит из строя третий цилиндр.Все это верные признаки неисправности ВУТ и требуют немедленного реагирования.

Убедиться в том, что причина выхода из строя третьего цилиндра кроется именно в усилителе, достаточно просто.

Если у вас есть запасной усилитель, самостоятельная замена блока не составит труда и может быть произведена своими руками. Если вы идете в сервис, будьте трижды осторожны: ведь вы едете с неисправными тормозами.

Как заменить блок предохранителей ВАЗ-2109?

Некоторые автолюбители называют пробки «черным ящиком» из-за характерного дизайна.Но, несмотря на такое название, эта деталь легко выходит из строя. Чаще всего такую ​​травму преследуют отечественные автомобили типа «ВАЗ-2109». Отзывы и полную информацию по замене блока предохранителей вы узнаете прямо сейчас.

Где она находится в «девятке»?

Эта деталь находится слева под рулевым колесом. Блок предохранителей («ВАЗ-2109») выполняет функцию защиты электрической части машины от внезапных механических повреждений.

Когда может сгореть эта запчасть?

Такое случается довольно часто у владельцев отечественных ВАЗ.И основные причины в том, что монтажный блок не выдерживает дополнительной нагрузки в виде одновременно включенных фар и магнитолы. Даже такой незначительный на первый взгляд может спровоцировать сильный перегрев системы, тем самым вызвав нарушение всей электрической цепи. Поэтому, если на вашем станке вдруг перестанет работать электрик, то проблема кроется в предохранителях.

Как сделать замену?

Если блок предохранителей «ВАЗ-2109» имеет свойство часто ломаться, соответственно каждый водитель должен знать, как произвести его ремонт и замену.С последним моментом разберемся сейчас. Итак, для замены блока предохранителей («ВАЗ-2109») нужно подготовить всего два инструмента: плоскую и крестовую отвертку.

После подготовки инструментов можно смело приступать к работе. Сначала нужно отсоединить клемму АКБ (минус), затем снять крышку монтажного блока. Для этого нужно повернуть на 90 градусов 3 замка или просто открутить болты крепления крышки в «ВАЗ-2109». Технические характеристики этого элемента очень уязвимы к механическим повреждениям, поэтому делать все нужно очень аккуратно, чтобы не сломать специальные замки.Если они деформируются, то не избежать покупки нового чехла.

После этого этапа перейдите в блок itselffuses. Для ее снятия необходимо открутить болты крепления этой детали к передней панели. Далее нужно аккуратно снять блок предохранителей «ВАЗ-2109» со шпилек кронштейна. Но на этом процесс демонтажа не заканчивается. «Девятка» также имеет дополнительное реле с предохранителями, которое тоже находится возле руля, только с правой стороны. Для того, чтобы его снять, нужно взять ключ на 8 и крестовую отвертку.Затем необходимо демонтировать напольное покрытие, предварительно отключив провода от электронного блока управления. Используйте ключ, чтобы открутить все крепления, а затем снимите дополнительное реле. И только после этого можно снимать главный блок предохранителей. Все, на этом процесс снятия детали завершен. Установка нового агрегата производится в обратной последовательности.

И напоследок хочу отметить очень важный момент: снимая крепеж, желательно пометить все болты и гайки, чтобы не тратить время на их поиски.

Контроллер зажигания 3640.3734

Общая информация:

Контроллер зажигания 3640.3734 предназначен для работы в системах зажигания без прерывателя. автомобилей ВАЗ-2108, ВАЗ-2109, «Таврия» и др., в том числе автомобилей зарубежного производства, оснащенного аналогичными системами зажигания с датчиком Холла.

Контроллер зажигания работает вместе с катушкой зажигания 27.3705 и зажиганием. распределитель 40.3706, 53.3706 или другие с аналогичными параметрами. За счет повышенного тока имеет повышенную энергию искрообразования, которое улучшает запуск двигателя в холодное время и улучшает работу двигателя на плохом топливе.

На контакте №7 предусмотрено наличие выходного низковольтного управляющего сигнала для системы электрооборудования с электронным тахометром или с другими устройствами.

В контроллере зажигания 3640.3734 в качестве переключающего элемента традиционный биполярный. транзистор используется.

Работа с отключенной аккумуляторной батареей или при ее выходе из строя не допускается. Искра формирование (даже кратковременное) без помехоподавляющего резистора (расположенного в распределитель) не разрешен. В этом режиме возможно необратимое повреждение схема управления, которая при дальнейшей эксплуатации приведет к перегреву и выходу из строя контроллер зажигания.По этой же причине не разрешается проверять работоспособность контроллера розжига на испытательных стендах, которые выполнены без учета требования по соответствию системы зажигания автомобиля схеме.

Контроллер зажигания в соответствии с требованиями к системам зажигания обеспечивает Защита датчика Холла * от перенапряжения за счет стабилизации напряжения, подаваемого на датчик.

Регулятор розжига выпускается в климатическом исполнении У2.1 в соответствии с ГОСТ 15150 для внутреннего рынка и на экспорт. Контроллер зажигания спроектирован на однопроводная схема питания, в которой отрицательный вывод питающего напряжения подключен к корпус автомобиля. Режим работы регулятора зажигания — S1 в соответствии с ГОСТ 3940.

Контроллер зажигания устанавливается на предусмотренном для этого месте в автомобиле с с помощью стандартных креплений и стандартной заглушки, поэтому необходимо обеспечить надежность контакт радиатора контроллера зажигания с корпусом автомобиля.

Гарантийный срок эксплуатации — 3 года со дня ввода в эксплуатацию или с момента ввода в эксплуатацию. дата продажи в розничной торговой сети.Гарантийные обязательства производителя: Срок действия 4 года со дня изготовления изделия.

Технические характеристики:

Диапазон рабочих температура, ° С

-40.. +85

Номинальное напряжение питания, В

12,0

Допустимые пределы напряжения питания, В

6,0.. 18,0

Диапазон непрерывного искрообразования, об / мин коленчатого вала 4-тактного 4-цилиндрового двигателя

20 .. 7000

Коммутирующий ток, А

7,0 ± 0,2

Время безискровой отсечки коллектора ток, сек

1.. 2

Максимально допустимое воздействие повышенного напряжение питания до 5 мин. при частоте искрообразования более 200 Гц (6000 об / мин коленчатого вала 4-тактного 4-цилиндрового двигателя), В

25,0


Схема подключения:


Габаритный чертеж:


Датчик температуры 2109 форсунки.Датчик температуры охлаждающей жидкости как проверить на ВАЗ и иномарках

Современные автомобили для управления работой всех систем автомобиля имеют микроконтроллер. Для того, чтобы микроконтроллер получал информацию от различных узлов автомобиля, на них установлено большое количество различных датчиков. Один датчик показывает температуру в салоне, другой отвечает за токсичность выхлопа, третий следит за положением фар, четвертый определяет, сидит водитель на сиденье или нет и так далее.Доходит до безумия: в машине перегорает лампочка ближнего света, но не заводится. Контроллер выдает ошибку, которую тоже не так-то просто расшифровать. Оно и понятно — это хлеб автосервисов.
В этом плане старые Ваз 2109 выглядят очень привлекательно: в них очень мало электроники. И это очень примитивно. Вышел из строя датчик температуры охлаждающей жидкости — не беда, генератор не работает — тоже проблема, гони пока аккумулятор не разрядится.Для современных иномарок это невозможно: контроллер увидит неисправность, запретит работу двигателя и потребует от водителя устранить неисправность.
По сравнению с инжекторной моделью, карбюратор ваз 2109 имеет меньше датчиков. Из них на двигатель реально влияет только датчик Холла. Остальные датчики нужны для информирования водителя о состоянии систем автомобиля или для включения / выключения исполнительных механизмов.
Перечислим датчики карбюратора ВАЗ 2109:
1.Датчик Холла
2. Датчик температуры охлаждающей жидкости.
3. Датчик давления масла.
4. Датчик включения вентилятора.
5. Датчик включения заднего хода.
6. Включите датчик стояночного тормоза.
7. Концевой выключатель дроссельной заслонки.
8. Датчик скорости.
* Многие ошибочно утверждают, что у карбюратора ВАЗ 2109 есть датчик холостого хода … Неправда. Карбюратор ВАЗ 2109 имеет электромагнитный клапан холостого хода. Клапан — это не датчик, это исполнительный механизм. Он не подает своего сигнала, а получает управляющее напряжение от экономайзера холостого хода.
1. Самым главным датчиком я бы назвал Ваз 2109.

Без него двигатель автомобиля не заводится. Уберите все остальные датчики — машина заработает. Без датчика Холла работать не будет. Назначение датчика Холла — передача импульсов вращения распределительного вала двигателя на коммутатор. Датчик предназначен для определения момента образования искры переключателем. Без него не будет искры и соответственно двигатель не запустится. Датчик установлен в корпусе распределителя зажигания ВАЗ 2109 и подключается непосредственно к переключателю.В случае неисправности легко заменим.
2. Предназначен для отображения температуры двигателя на панели.


Датчик температуры охлаждающей жидкости (далее ДТОЖ) — это тепловое сопротивление, то есть сопротивление, которое изменяется с температурой. Двигатель холодный — сопротивление ДТОЖ большое и стрелка указателя температуры охлаждающей жидкости не двигается. По мере прогрева двигателя сопротивление ДТОЖ падает и стрелка указателя поднимается вертикально вверх.Если указатель температуры перестал показывать температуру двигателя, необходимо проверить ДТОЖ.
3. Предназначен для информирования водителя о наличии давления масла в системе смазки двигателя ВАЗ 2109.


Классические модели ВАЗ 2109 показывают давление масла в диапазоне от 0 до 5 атмосфер. ВАЗ 2109 показывает только НАЛИЧИЕ давления масла, без указания его значения.
4. Устанавливается в радиатор системы охлаждения двигателя и предназначен для включения вентилятора при температуре охлаждающей жидкости выше 90 градусов.


Выключатель вентилятора представляет собой обычный термовыключатель, который замыкается при температуре выше 90 градусов и размыкается при более низких температурах.
5. Предназначен для включения фонарей заднего хода при включении передачи заднего хода. Это еще и обычная клемма, которая замыкается на массу при включении водителем задней передачи Ваз 2109.
6. Датчик включения стояночного тормоза просто включает лампу указателя парковки на приборной панели ВАЗ 2109. Также сработал обычный концевой выключатель. рычагом стояночного тормоза.
7. Концевой выключатель дроссельной заслонки предназначен для определения того, нажата педаль акселератора или нет. Подключен к экономайзеру принудительного холостого хода.

Датчик температуры охлаждающей жидкости (ДТОЖ) — входит в систему управления двигателем (ЕСМ) инжекторных автомобилей ВАЗ 2108, 2109, 21099. По его показаниям блок управления (ЭБУ) определяет тепловое состояние двигателя и рассчитывает необходимое количество топливной смеси для впрыска и нормальной работы.

Расположение датчика температуры

На автомобилях ВАЗ 2108, 2109, 21099 с инжекторными двигателями датчик устанавливается в патрубке отвода охлаждающей жидкости между термостатом и головкой блока.

Устройство ДТОЖ

Это термистор — резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при повышении или понижении температуры. При нагревании сопротивление уменьшается, при охлаждении увеличивается. Например, на плюс 100 гр. — сопротивление 180 Ом, при минус 40 — сопротивление 100700 Ом. На одной стороне датчика есть два контакта с другим (находящимся в потоке теплоносителя) чувствительным элементом.

Принцип работы ДТОЖ ВАЗ 2108i, 2109i, 21099i

После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ через резистор постоянного сопротивления внутри блока.Поскольку датчик температуры представляет собой термистор, напряжение, подаваемое от ЭБУ, сразу же изменится в зависимости от температуры охлаждающей жидкости. По падению напряжения блок управления рассчитывает температуру двигателя и, соответственно, количество топлива для впрыска. Падение напряжения будет большим на холодном двигателе (больше топлива) и небольшим на теплом (меньше топлива). По мере прогрева двигателя количество топлива, поступающего в цилиндры двигателя, уменьшается.

Кроме запуска по показаниям датчика температуры, блок управления корректирует работу двигателя на холостом ходу, принимает решение об обогащении топливной смеси при средних и высоких нагрузках, изменяет момент зажигания в ту или иную сторону, включает и выключает вентилятор охлаждения.

Неисправности ДТОЖ

Выход из стоячего датчика температуры не позволяет ЭБУ правильно рассчитать дозу топлива, необходимую двигателю в данный момент, а это, в свою очередь, приводит к невозможности запуска двигателя, особенно в холодную погоду, перебоям в его работе на ХХ и в движении повышен расход топлива. Кроме того, неисправность ДТОЖ может быть одной из причин перегрева двигателя (несвоевременное включение вентилятора системы охлаждения) или, наоборот, его длительного прогрева.

В некоторых случаях при неисправности датчика температуры система управления двигателем переходит в дежурный режим. В этом случае при запуске ЭБУ считает температуру двигателя нулевой, расчет зависимости объема впрыскиваемого топлива от прогрева двигателя будет производиться по времени его работы, а не по по показаниям датчика температуры вентилятор охлаждения будет постоянно включен. Загорается лампочка на панели приборов и система самодиагностики запишет код ошибки в память блока управления.

Сразу менять датчик на новый не стоит, необходимо предварительно проверить разъем подключения датчика и подводящие к нему провода. Если в пути возникла неисправность, можно снять разъем с датчика и въехать на место ремонта в резервном режиме ЭСУД.

Применяемость ДТОЖ

ВАЗ 2108, 2109, 21099 — ДТОЖ 2112-3851010 (23.3828).

Примечания и дополнения

— Резистор — элемент электрической цепи, имеющий сопротивление.Они позволяют контролировать и регулировать проходящие через них напряжение и силу. электрический ток … Единица сопротивления Ом.

Датчики

& nbsp Датчик температуры охлаждающей жидкости представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры), датчик намотан на выпускной патрубок охлаждающей жидкости на головке блока цилиндров. При низких температурах сопротивление датчика высокое (при -40 ° С -100 кОм), а при высоких температурах оно низкое (при 100 ° С — 177 Ом).
& nbsp ЭБУ вычисляет температуру охлаждающей жидкости по падению напряжения на датчике. Падение напряжения высокое, когда двигатель холодный, и низкое, когда двигатель теплый. Температура охлаждающей жидкости влияет на большинство характеристик, которыми управляет электронный блок. & nbsp Для замены датчика выполните следующие действия:

& nbsp 2. Слейте охлаждающую жидкость из радиатора.
3. Для удобства снимите воздушный фильтр ().

Фиг.1
& nbsp 4.Отсоедините колодку с проводами датчика температуры охлаждающей жидкости, нажав на пластиковую скобу. Откручиваем датчик от патрубка системы охлаждения.
5. Установите датчик в обратном порядке.

& nbsp Датчик детонации , прикрепленный к верхней части блока цилиндров, улавливает аномальные вибрации (детонационные удары) в двигателе.
& nbsp Чувствительным элементом датчика является пьезоэлектрическая кристаллическая пластина. Во время детонации на выходе датчика генерируются импульсы напряжения, которые нарастают с увеличением интенсивности и детонационных ударов.Электронный блок по сигналу датчика регулирует угол опережения зажигания, чтобы исключить детонационные вспышки топлива.
& nbsp Для замены датчика действуйте следующим образом:

Рис. 2
2. Отсоедините разъем 1 с проводами от датчика детонации 2. Отвинтите стопорную гайку и снимите датчик со шпильки.

& nbsp Датчик массового расхода воздуха расположен между воздушным фильтром и шлангом впускной трубы. Он содержит датчики температуры и нагревательный резистор.Проходящий воздух охлаждает один из датчиков, и электронная схема датчика преобразует эту разницу температур в выходной сигнал для электронного блока управления.
& nbsp Два типа датчиков массового расхода воздуха могут использоваться в различных вариантах систем впрыска топлива. Они различаются по конструкции и характеру выходного сигнала, который может быть частотным или аналоговым. В первом случае в зависимости от расхода воздуха меняется частота сигнала, а во втором — напряжение.
& nbsp ЭБУ использует информацию от датчика массового расхода воздуха для определения ширины импульса открытия форсунки.
& nbsp Для замены датчика действуйте следующим образом:
& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.

Фиг.3


2. Нажав на пластиковую защелку снизу отверткой или пальцем, отсоединить колодку 1 с проводами от датчика массового расхода воздуха 3. Ослабить зажим крепления и отсоединить шланг 2 от датчика, открутить двумя крепежными винтами и снимите датчик с воздушного фильтра.
3. Установите датчик в обратном порядке.

Фиг.4


& nbsp CO-potsnciomotr (рис. 4) устанавливается на автомобилях с разомкнутой системой впрыска (без каталитического нейтрализатора и датчика концентрации кислорода) в моторном отсеке на стенке воздухозаборника и является переменным резистор, он посылает сигнал в ЭБУ, который используется для регулировки состава топливовоздушной смеси с целью получения нормированного уровня концентрации окиси углерода (СО) в выхлопных газах на холостом ходу.CO-потенциометр аналогичен винту качества смеси в карбюраторах. Регулировка содержания CO с помощью CO-потенциометра производится только при техническом обслуживании станции с помощью газоанализатора.

Датчик скорости автомобиля установлен на коробке передач между приводом спидометра и концом гибкого вала привода спидометра. Работа датчика основана на эффекте Холла. Датчик посылает на блок управления прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес.
& nbsp Для замены датчика действуйте следующим образом:
& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.

Фиг.5
2. Отсоедините колодку с проводами датчика скорости, отжав пружинные зажимы.
3. Открутите датчик от привода спидометра.

& nbsp Датчик положения дроссельной заслонки установлен на стороне дроссельной заслонки и соединен с валом дроссельной заслонки.
& nbsp Датчик представляет собой потенциометр, на один конец которого подается «плюс» напряжения питания (5 В), а на другой — «земля», с третьего выхода потенциометра (от слайдер) является выходным сигналом для ЭБУ.При повороте дроссельной заслонки (от воздействия на педаль управления) напряжение на выходе датчика изменяется, при закрытии дроссельной заслонки ниже 0,7 В. При открытии дроссельной заслонки напряжение на выходе датчика поднимается и при полном открытии дроссельной заслонки должно быть больше 4 В. Выходное напряжение датчика, ЭБУ регулирует подачу топлива в зависимости от угла открытия дроссельной заслонки (то есть по требованию водителя) Датчик положения дроссельной заслонки делает не требует регулировки, так как ЭБУ воспринимает холостой ход (то есть полное закрытие дроссельной заслонки) как нулевую отметку.

& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.
2. Отсоедините разъем с проводами датчика положения дроссельной заслонки, выдавив пластиковую защелку.

Фиг.6
& nbsp 3. Отверните два крепежных винта и снимите датчик положения дроссельной заслонки с дроссельной заслонки (узел снят для ясности).
& nbsp 4. Установите датчик в обратном порядке, убедившись, что установлено кольцо из пеноматериала.

& nbsp Регулятор холостого хода регулирует частоту вращения коленчатого вала на холостом ходу, регулируя количество воздуха, подаваемого в обход закрытого дроссельного клапана. Он состоит из двухполюсного шагового двигателя и соединенного с ним конического клапана.Клапан выдвигается или втягивается в соответствии с сигналами блока управления. Когда игла полностью выдвинута (соответствует 0 ступеням), поток воздуха перекрывается. Когда игла выдвигается, создается воздушный поток, пропорциональный величине шага, на который игла покидает седло.
& nbsp Чтобы заменить регулятор, сделайте следующее:
& nbsp 1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Нажмите на пластиковую защелку и отсоедините колодку с проводами от регулятора холостого хода, установленного на дроссельном узле.

Фиг.7
3. Открутите два крепежных винта и снимите регулятор с дроссельной заслонки (для наглядности узел снят).

Фиг.8
& nbsp 4. Заменить порванное или потерявшее эластичность уплотнительное кольцо 1 регулятора холостого хода 2.
& nbsp 5. Установите регулятор в обратном порядке, смазав его уплотнительное кольцо моторным маслом.

& nbsp Датчик положения коленчатого вала индуктивного типа , предназначен для синхронизации работы ЭБУ с верхней мертвой точкой поршней 1-го и 4-го цилиндров и угловым положением коленчатого вала Датчик установлен на крышке масляной. насос напротив ведущего диска на ведущем шкиве генератора.Мастер-диск представляет собой шестерню с 58 равноотстоящими (6 °) полостями. При таком шаге на диске ставится 60 зубцов, но два зуба срезаются для создания импульса синхронизации («опорного» импульса), необходимого для согласования работы электронного блока с ВМТ поршней в 1-й и 4-й цилиндры.
& nbsp Когда коленчатый вал вращается, зубья изменяют магнитное поле датчика, индуцируя импульсы напряжения переменного тока. Установочный зазор между сердечником датчика и зубцом диска должен быть в пределах (1 ± 0.2) мм. ЭБУ по сигналам датчиков определяет скорость вращения коленчатого вала и посылает импульсы на форсунки.
& nbsp Чтобы заменить датчик, сделайте следующее:
& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.
2. Отсоедините колодку с проводами от датчика положения коленвала.

Фиг.9
3. Откручиваем болт крепления 1 и снимаем датчик 2 с крышки масляного насоса (для наглядности крышка насоса снята).
4. Установите датчик в обратном порядке.

& nbsp Датчик концентрации кислорода (лямбда-зонд) Используется в замкнутой системе впрыска и устанавливается на выхлопной трубе глушителей. Кислород, содержащийся в выхлопных газах, вступает в реакцию с датчиком концентрации кислорода, создавая разность потенциалов на выходе датчика. Оно варьируется от примерно 0,1 В (смесь с высоким содержанием кислорода) до 0,9 В (смесь с низким содержанием кислорода).
& nbsp Для нормальной работы температура датчика должна быть не менее 360 * C. Поэтому для быстрого прогрева после запуска двигателя в датчик встроен нагревательный элемент. Контролируя выходное напряжение датчика концентрации кислорода, ЭБУ определяет, какой командой регулировать рабочую смесь на форсунках.Если смесь бедная (низкая разность потенциалов на выходе датчика), то выдается команда на обогащение смеси. Если смесь богатая (высокая разность потенциалов), выдается команда на обеднение смеси.
& nbsp Чтобы заменить датчик, сделайте следующее:
& nbsp 1. Отсоедините провод от «-» клеммы аккумуляторной батареи.
2. Отсоедините разъем датчика от жгута проводов, нажав на пластиковую защелку.

Фиг.10
& nbsp 3.Откручиваем датчик от выхлопной трубы глушителя (для наглядности выхлопная труба снята).
4. Установите датчик в обратном порядке.

& nbsp Датчик фазы используется в системах последовательного впрыска топлива. Используется на двигателях мод. 2111 (c электронным блоком Bosch M7.9.7), 21114 и 21124. Устанавливается на правом конце ГБЦ двигателей мод, 2112 и 21124 и на задней крышке распредвала двигателей мод. 2111 и 21114. Принцип его действия основан на эффекте Холла.
Заменить датчик на моторах мод. 2112 и 21124, нужно сделать следующее:
1. Отсоединить провод от «-» клеммы АКБ.

Фиг.11
2. Нажмите на пластиковую защелку и отсоедините колодку 2 с проводами от датчика фазы 1. Открутите два болта крепления и снимите датчик.
3. Установите детали в порядке, обратном снятию.

В автомобиле ВАЗ 2109 датчик температуры охлаждающей жидкости играет очень важную роль.Без него система не будет работать должным образом, что может привести к перегреву или переохлаждению машины.
Поэтому, если есть проблемы с датчиком, то их нужно диагностировать заранее, чтобы потом не поздно. На ВАЗ 2109 датчик температуры охлаждения легко проверить самостоятельно.

Проверка датчика


Есть два способа проверить.
Для проверки датчика температуры первым способом необходимо:

  • Подсоедините отрицательный конец вольтметра к двигателю.
  • Включить зажигание.
  • С помощью вольтметра определите, какое напряжение генерируется во время движения.
  • Важно, чтобы это напряжение было не менее 12 В (при заряженном аккумуляторе).

Примечание: в противном случае вам придется либо отремонтировать, либо заменить датчик на новый.

Второй способ проверки более надежен.
Для его реализации вам необходимо:

  • Установите мультиметр в режим вольтметра.Напряжение следует измерять в диапазоне от 100 Ом до 10 кОм.
  • Возьмите термометр, который может изменять температуру до 100 градусов и выше.
  • Опустите датчик в емкость с.
  • Разогрейте. В этом случае следует постоянно следить за температурой, в чем поможет градусник.
  • Измерьте сопротивление датчика при разных температурах.

Примечание: этот метод можно немного изменить. Налейте в емкость кипяток и погрузите в нее только рабочую часть датчика.Следите за сопротивлением датчика по мере охлаждения воды.

Возможные неисправности датчика


Датчик температуры обычно устанавливается между головкой и термостатом. Имеет два контакта.
Каждый из них выполняет свою определенную функцию. Итак, первый нужен для того, чтобы дать показания блоку управления.
Второй включает вентилятор.

Примечание: рядом с ним расположен одноконтактный датчик, который обычно путают со вторым.

Основное назначение датчика — охлаждение жидкости, так как чем она холоднее, тем богаче топливная смесь … Однако в некоторых случаях датчик работает некорректно.
Рассмотрим возможные проблемы:

  • Электрический контакт внутри датчика сломан или имеет небольшую трещину. В первом случае полностью перегорает сенсор.
    Во втором продолжает работать, но из-за слабого контакта выдает неверные или неточные данные.
  • Нарушение изоляции.Если проводка плохо изолирована, то это может привести к небольшому короткому замыканию, и как следствие — перегорает датчик.
  • Обрыв провода возле датчика. В результате датчик теряет способность воздействовать на вентилятор.
    Поэтому второй не включается тогда, когда нужно. В результате машина перегревается.

При этом машина какое-то время может работать без датчика. Не получив от него ответа, компьютер автоматически впрыскивает в систему жидкость с нулевой температурой.
В летнее время выход датчика из строя будет еле заметен. Однако зимой эта проблема очень заметна — в морозы завести будет очень сложно.

Признаки неисправности


О необходимости нового датчика «говорят» следующие знаки:

  • Может включиться в любой момент, даже если двигатель не перегрет. Хотя работать он должен только при необходимости, то есть с перегретым мотором.
  • Трудно завести автомобиль на горячем двигателе.Система охлаждения должна регулировать температуру, но из-за неисправного датчика она не получает сигнала замены.
  • Автомобиль потребляет намного больше топлива, чем раньше.
    Она просто перегружается, продолжая ехать с горячим двигателем. Собственно для этого она тратит лишний бензин.

Замена датчика

ДТОЖ есть на каждой машине. Как правило, его замена проводится на всех машинах по одному принципу.
Чтобы заменить его на «девятку», необходимо:

  • Проверить предохранители.Они могут быть бракованными. Как правило, при перегорании предохранителей датчик не будет нормально работать.

Примечание: Любые ремонтные работы на машине можно проводить только после того, как она полностью остынет.

  • Отсоединить провод от ДТОЖ. Это нужно делать только в том случае, если при включении зажигания стрелка температуры быстро поднимается вверх (часто она достигает максимально возможного значения).
    Если при его отключении стрелки не изменились, значит проблема не в датчике, а в проводе.
  • При этом, если при зажигании эта стрелка идет вниз, значит датчик вышел из строя, значит его нужно срочно менять.
  • Доступ к датчику свободный, то есть к нему можно легко и быстро добраться, сняв при этом минимум деталей мотора.
  • Слить антифриз, так как он может измениться во время работы.

Примечание. Лучше всего использовать прозрачный резиновый шланг, чтобы посмотреть, как быстро вытекает жидкость. При использовании другого шланга часть жидкости может остаться в системе.

  • Отсоедините разъем проводки от датчика.
  • С помощью торцевой головки открутите датчик, чтобы его можно было легко снять.
  • Снимите датчик.
  • Тщательно очистить место, где оно было, от пыли и грязи.

Примечание: для этого нужно использовать любую тряпку, главное, чтобы она не оставляла ниток.

  • Протереть обезжиривателем.
  • Вставить новый датчик (нельзя заклеивать герметиком, так как из-за этого он может работать хуже).
  • Подсоедините снятый провод (если он перегорел, замените).


  • Залить тосол (желательно новый). При этом будет заменена охлаждающая жидкость.
  • Запустите двигатель и проверьте, как работает новый датчик.

Можно заменить самостоятельно. Примерная цена ремонта в автосервисе намного выше, чем вам пришлось бы заплатить, если бы вы сделали ремонт самостоятельно.
Но без необходимых знаний в любимую девятку лучше не лезть.Поэтому, прежде чем приступить к замене, стоит просмотреть фото и видео по этой теме.
Инструкция тоже лишней не будет.

Датчики форсунок ВАЗ

Всем привет, прошу прощения, что кто-то полностью и полностью украл, но когда искал информацию по датчику скорости, эта мурзилка мне очень помогла.

Датчики ВАЗ

Датчики (форсунка ваз)

Любая система впрыска (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА…) включает в себя набор датчиков для сбора информации о состоянии и режиме работы двигателя.

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ) ВАЗ

Датчик массового расхода воздуха (ДМРВ) ВАЗ установлен на корпусе воздушного фильтра. Датчик массового расхода воздуха (MAF) измеряет количество всасываемого двигателем воздуха в кг / ч. Устройство достаточно надежное. Главный враг — влага, которая впитывается вместе с воздухом. Основная неисправность датчика массового расхода воздуха (MAF) — завышение показаний на малых оборотах на 10-20%.Это приводит к нестабильной работе двигателя на холостом ходу, остановке после режимов мощности и возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (MAF) на мощных режимах приводит к «тупости» двигателя и увеличению расхода топлива. Типичный расход воздуха на холостом ходу 8-10 кг / ч. При 3000 об / мин — 28-32 кг / час. Подробнее …

Цена: 2000 руб. (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВАЗ

Датчик положения дроссельной заслонки ВАЗ устанавливается сбоку дроссельной заслонки на той же. ось с приводом дроссельной заслонки.Датчик положения дроссельной заслонки считывает показания с положения педали газа. Главные враги датчика положения дроссельной заслонки — производитель датчика и шайбы двигателя. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем. Нарушения в работе датчика положения дроссельной заслонки проявляются в повышенных оборотах холостого хода, в рывках и провалах при малых нагрузках. Подробнее …

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВАЗ

Датчик температуры охлаждающей жидкости ВАЗ устанавливается между головкой блока и термостатом.Датчик температуры охлаждающей жидкости имеет два контакта (в отличие от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни «всасыванию» на карбюраторе — чем холоднее мотор, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. — 177 Ом, 25 гр.- 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет практически на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости очень надежен. Основные неисправности — нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв провода возле датчика с болтающимся «газовым» кабелем. Отказ датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, затруднение запуска горячего двигателя, повышенный расход топлива. Подробнее …

Цена: 150 руб. (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ДЕТОНАЦИИ ВАЗ

Датчик детонации ВАЗ установлен на блоке двигателя между 2-м и 3-м цилиндрами.Датчики детонации бывают двух типов — резонансные (бочкообразные) и широкополосные (пеллетные). Датчики детонации разных типов не взаимозаменяемы. Датчик детонации надежен, но требует регулярной чистки разъема. Принцип работы датчика детонации аналогичен пьезозажигалке. Чем сильнее удар, тем больше стресс. Отслеживает детонацию двигателя. По сигналу датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — позднее возгорание. Выход из строя или поломка датчика детонации проявляется в «тупости» двигателя и повышенном расходе топлива.Подробнее …

Цена: 250 рублей (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК КИСЛОРОДА ВАЗ

Датчик кислорода ВАЗ установлен на выхлопной трубе глушителя. Серьезный, но очень надежный электрохимический прибор. Задача кислородного датчика — определить наличие остатков кислорода в выхлопных газах. Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания кислородного датчика используются для регулировки подачи топлива.Использование этилированного бензина категорически запрещено. Выход из строя датчика кислорода приводит к увеличению расхода топлива и вредных выбросов … Подробнее …

Цена: — (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА ВАЗ

Датчик положения коленчатого вала ВАЗ предназначен для формирования электрического сигнала при изменении углового положения специального зубчатого диска, установленного на коленчатом валу двигателя.Датчик положения коленчатого вала установлен на крышке масляного насоса. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искра. Конструктивно датчик положения коленчатого вала представляет собой кусок магнита с катушкой из тонкой проволоки. Очень вынослив. Датчик положения коленчатого вала работает в паре с зубчатым шкивом коленчатого вала. Неисправность датчика — остановка двигателя. В лучшем случае ограничение оборотов двигателя в районе 3500 — 5000 об / мин. Подробнее …

Цена: 200 руб. (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК СКОРОСТИ ВАЗ

Датчик скорости ВАЗ предназначен для генерации импульсов, количество которых в единицу времени пропорционально скорость автомобиля.Датчик скорости установлен в верхней части трансмиссии. На инжекторных вазах используются только 6-ти пульсные датчики скорости. Датчик скорости сообщает контроллеру о скорости автомобиля. Надежность датчика скорости средняя. Часто происходит окисление разъема и проводов возле датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ходовых качеств (кроме General Motors — двигатель глохнет при движении на холостом ходу). Подробнее …

Цена: без проводов 250 руб., С проводами 350 руб.(Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ФАЗ ВАЗ

Датчик фазы ВАЗ предназначен для определения углового положения распредвала. На 8-клапанном двигателе он устанавливается на торце головки блока рядом с воздушным фильтром. На 16-клапанной — на головке блока около 1-го цилиндра. У 8-ми клапанных моторов, выпущенных примерно до 2005 года, датчик фаз отсутствует. Отсутствие фазового датчика означает, что форсунки открываются попарно параллельно.Наличие датчика фазового датчика — фазовый впрыск, т.е. открывается только одна форсунка на конкретный цилиндр. Отказ датчика фаз переводит подачу топлива в попарно-параллельный режим, что приводит к некоторому (до 10%) увеличению расхода топлива. Подробнее …

Цена: 8ми клапанный двигатель — 250 руб. (Стоимость датчика с установкой и проверкой работоспособности)

Оригинал с автопереведением (RU)

Всем привет, прошу прощения, что кто-то полностью и полностью заглушил, но когда искал информацию по датчику скорости, эта мурзилка мне очень помогла.

Датчики ВАЗ

Датчики (инжекторные ваз)

Любая система впрыска (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, NIWA …) включает в себя набор датчиков для сбора информации о состояние и режим работы двигателя.

ДАТЧИК МАССОВОГО РАСХОДА (DFB) ВАЗ

Датчик массового расхода воздуха (DFMS) ВАЗ монтируется на корпусе воздушного фильтра. Датчик массового расхода воздуха (MWR) измеряет количество воздуха, всасываемого двигателем, в кг / ч.Устройство достаточно надежное. Главный враг — всасываемая вместе с воздухом влага. Основная неисправность датчика массового расхода воздуха (MWR) — завышение показаний на малых оборотах от 10 до 20%. Это приводит к нестабильной работе двигателя на холостом ходу, остановке после силовых режимов, могут возникнуть проблемы с запуском. Занижение показаний датчика массового расхода воздуха (MWR) на мощных режимах приводит к «тупости» мотора и увеличению расхода топлива. Типичное значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час.Подробнее …

Цена: 2000 рублей (Стоимость датчика с установкой и валидацией)

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

Датчик положения дроссельной заслонки ВАЗ установлен сбоку на дроссельном сопле на одной оси с приводом дроссельной заслонки. Датчик положения дроссельной заслонки считывает показания с положения педали «газ». Главные враги датчика положения дроссельной заслонки — завод по производству датчиков и шайбы двигателя. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем.Нарушения в работе датчика положения дроссельной заслонки проявляются повышенными оборотами на холостом ходу, рывками и отказами при малых нагрузках. Подробнее …

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ WHA

Датчик температуры охлаждающей жидкости ВАЗ устанавливается между головкой агрегата и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта (в отличие от одноконтактного датчика температуры для панели приборов, который находится рядом, не путайте).Основная функция датчика температуры охлаждающей жидкости сродни «заливке» карбюратора — чем холоднее двигатель, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры. Типовые значения — 100 гр. — 177 Ом, 25 гр. — 2796 Ом, 0 г. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет практически на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости очень надежен.Основные неисправности — это нарушение электрического контакта внутри датчика, повреждение изоляции или обрыв в районе датчика с болтающимся «газовым» кабелем. Отказ датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, затруднение запуска горячего двигателя, повышенный расход топлива. Подробнее …

Цена: 150 руб. (Стоимость датчика с установкой и проверкой)

ВАЗ ДАТЧИК ДЕТОНАЦИИ

Датчик детонации ВАЗ устанавливается на блоке двигателя между 2-м и 3-м цилиндрами. .Есть два типа датчиков детонации — резонансные (ствол) и широкополосные (планшет). Датчик детонации разных типов не взаимозаменяем. Датчик детонации — надежный элемент, но требует регулярной чистки разъема. Принцип действия датчика детонации как у пьезозажигалки. Чем сильнее удар, тем больше напряжение. Следит за стуком двигателя. По сигналу датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — позднее возгорание.Выход из строя или поломка датчика детонации проявляется в «тупости» мотора и повышенном расходе топлива. Подробнее …

Цена: 250 рублей (Стоимость датчика с установкой и проверкой)

ДАТЧИК КИСЛОРОДНЫЙ КОЛЕСНЫЙ

Датчик кислорода ВАЗ устанавливается на впускной патрубок глушителя. Серьезный, но очень надежный электрохимический прибор. Задача кислородного датчика — определить остаточный кислород в присутствующих газах.Есть кислород — бедная топливная смесь, нет — богатая кислородом. По показаниям кислородного датчика регулируется подача топлива. Строго запрещено использование этилированного бензина. Выход из строя кислородного датчика приводит к увеличению расхода топлива и вредных выбросов. Подробнее …

Цена: — (Стоимость датчика с установкой и валидацией)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО КЛАПАНА

Датчик положения коленчатого вала ВАЗ предназначен для генерации электрического сигнала при угловом меняется положение специальной шестерни на коленчатом валу двигателя.Датчик положения коленчатого вала установлен на крышке масляного насоса. Это главный датчик, по показаниям которого определяется цилиндр, время подачи топлива и искры. Конструктивно датчик положения коленчатого вала представляет собой кусок магнита с катушкой из тонкой проволоки. Очень вынослив. Датчик положения коленчатого вала сопряжен с зубчатым шкивом коленчатого вала. Неисправность датчика — остановка двигателя … В лучшем случае ограничение оборотов двигателя в районе 3500 — 5000 об / мин. Читать далее …

Цена: 200 руб. (Стоимость датчика с установкой и проверкой)

ДАТЧИК СКОРОСТИ ВАЗ

Датчик скорости ВАЗ предназначен для генерации импульсов, количество которых в единицу времени пропорционально скорости автомобиля. Датчик скорости установлен на коробке передач сверху. На инжекторном ВАЗе используется всего 6 импульсных датчиков скорости. Датчик скорости сообщает контроллеру скорость автомобиля. Надежность датчика скорости средняя. Часто окисляются разъем и провода возле датчика скорости.Выход из строя датчика скорости приводит к небольшому ухудшению ходовых качеств (кроме General Motors — двигатель глохнет при движении на холостом ходу). Подробнее …

Цена: без проводов 250 руб., С проводами 350 руб. (Стоимость датчика с установкой и проверкой)

ВАЗ ФАЗОВЫЙ ПЕРЕДАТЧИК

Фазовый датчик ВАЗ предназначен для определения углового положения распредвала. На 8-ми клапанном двигателе в торцевой головке установлен блок возле воздушного фильтра.На 16-клапанной — на головке блока около 1 цилиндра. На 8-клапанных двигателях, выпускавшихся примерно до 2005 года, датчик фаз отсутствует. Отсутствие фазового датчика означает, что форсунки открываются попарно-параллельно. Наличие датчика — датчик фазы — фазовый впрыск, т.е. на конкретный цилиндр открывается только одна форсунка. Выход из строя фазового датчика переводит подачу топлива в попарно-параллельный режим, что приводит к некоторому (до 10%) увеличению расхода топлива. Читать далее …

Цена: 8-ми клапанный двигатель — 250 руб. (Стоимость датчика с установкой и проверкой работы)

На основе Google Translate

Нравится 384 Поделиться: Подписаться на этого пользователя

Ваз 2114

8 клапанный тюнинг. Лада Калина: делаем тюнинг двигателя

Тема «Тюнинг двигателя ВАЗ» давно успешно раскрывается на многих интернет-ресурсах, но человеческая смекалка и тяга к качественному улучшению внешнего вида двигателя в крови автомобилистов.В конце концов, всегда хочется добиться большего, чем есть на самом деле. Это в большей степени относится к тюнингу 8-клапанного двигателя ВАЗ, хотя для двигателей с большим количеством клапанов можно многому научиться.

Какие бывают виды тюнинга двигателя

С профессиональной точки зрения возникает вопрос, с чего начать тюнинг двигателя ВАЗ 2110, хотя среди автомехаников считается, что в целом модернизация двигателей всего модельного ряда переднеприводных ВАЗ серии последние два поколения очень похожи.На нашем сайте вы можете увидеть настройку двигателя на видео, где видны ремонтные работы, позволяющие улучшить силовые и крутящие характеристики двигателя последних поколений.

Остановимся на основных этапах настройки двигателя, которые серьезно влияют на технические характеристики силовой установки. Основное правило улучшения нормальной работы двигателя заключается в следующем: чем больше увеличивается нагрузка на силовой агрегат, тем больше воздуха ему требуется.

Так в нашем случае, например на ВАЗ 2114 тюнинг двигателя ориентирован на увеличение массового расхода воздуха с дополнительным увеличением крутящего момента и параметров мощности.Рекомендованный производителем фильтр для очистки не в состоянии обеспечить необходимую пропускную способность по воздуху. Поэтому при тюнинге 16-ти клапанного двигателя ВАЗ, а также восьмиклапанного «двигателя» производится замена штатного изделия на так называемый «нулевой» фильтр — сменный элемент с пониженным сопротивлением.


Такая акция дает возможность увеличить силовые показатели до 8 процентов. Для последующих работ по тюнингу двигателя ВАЗ 2109, как и в других версиях, это обязательное условие.

Второй, не менее важный этап настройки двигателя — это дроссельная заслонка, то есть магистраль подачи впускной воздушной массы. Продолжаем работать над улучшением системы подачи воздуха. Для качественного изменения ситуации требуется использование клапанов дроссельного узла увеличенного диаметра. Наши магазины автозапчастей, в данном случае, предлагают такие изделия сечением 52-54 мм.

Третий этап тюнинга двигателя — модернизация впускного ресивера. Задача та же — увеличить приток воздуха к двигателю автомобиля.Решение этой проблемы позволяет не только увеличить объем воздуха, подаваемого в систему цилиндров. Кроме того, такие задачи как:

  • возможность нормализовать пульсацию воздушных масс, при этом входная ступень более ровная;
  • при изменении линейных размеров впускных форсунок становится реальностью изменение распределения предельного крутящего момента двигателя. При этом трубки увеличенной длины позволяют увеличивать крутящий момент на малых оборотах, а такие же короткие изделия — на средней и повышенной рабочих частотах.

Со спортивной магнитолой двигатель достигает максимальных значений крутящего момента, затрачивая значительно меньше времени. Здесь нужно знать, что маркетинговые ходы продавца, уверяющего, что такой товар соответствует вашему «двигателю», — ложь. Подбор таких изделий осуществляется в комплексном режиме, с выравниванием фаз хронометража. Но игра стоит свеч, даже при показании тахометра более 5 тысяч оборотов машина продолжает выполнять команды акселератора и становится более тяговитой.


Модернизация механизмов и узлов ВАЗ

Главный элемент привода ГРМ автомобиля — распределительный вал. Одним из этапов тюнинга двигателя является модернизация этого элемента, поскольку он служит на нужную временную частоту и открывает все типы клапанов. Это напрямую влияет на крутящий момент и мощность двигателя.


На фазе впуска поршень двигателя начинает двигаться в нижнем направлении, в то время как впускной клапан работает, чтобы открыться, позволяя двигателю получить желаемое количество воздушной массы.В принципе, клапан должен закрываться, когда баллон заполнен воздухом. Учитывая статическую конфигурацию кулачка, соотношение фаз при открытом клапане и выдаче нужного объема воздушных масс будет соблюдаться только при необходимом количестве оборотов коленчатого вала и определенном положении дроссельной заслонки.

В остальных случаях, когда баллон заполнен потоком воздуха, клапан закрывается либо поздно, либо преждевременно. Степень открытия клапана рассчитывается в градусах угла поворота коленчатого вала, у стандартного изделия величина поворота составляет 200-220 °.При увеличении хода кулачка возрастают силовые характеристики. Так, для высокопроизводительных распредвалов угол поворота кулачка приближается к 250-320 °.

Кроме того, на динамические параметры силовой установки влияют траектории подъема клапана, которые имеют низкий или большой наклон (т.е. клапан выдвигается быстрее или медленнее). Удлинитель штатного клапана рассчитан на 9,6 мм, модернизированного — 13,6 мм.


На стадии выпуска отработанная смесь выходит из цилиндра.При преждевременном открытии клапана происходит его очистка от компонентов сгорания топливной смеси. Если действие задерживается, выходной продукт смешивается с поступающим воздухом и топливом, что снижает мощность. При закрытии клапана обращайте внимание на его подъемный момент. В случае досрочного закрытия выхлопные газы не удаляются из цилиндра, в то время как так называемое «перекрытие клапанов», то есть впускной и выпускной клапаны открываются одновременно.

Это дает следующие преимущества:

  • выходная смесь помогает движущемуся вниз поршню создавать разрежение в цилиндре, что улучшает заполнение цилиндра топливно-воздушной смесью;
  • регулировка системы выхлопных газов с учетом того, что поступающая воздушно-топливная смесь в период закрытия продукта снова возвращается в камеру сгорания.При этом величина подъема клапана в стандартной версии составляет 0,76 мм, в тюнингованной — до 5 мм.

При большем значении подъема клапана с увеличенной скоростью при так называемом «перекрытии клапана» двигатель получает максимальное значение мощности. Обратной стороной этого действия является потеря тяги при более низких оборотах двигателя.


При тюнинге 16-клапанного двигателя ВАЗ возникают проблемы при организации правильного взаимодействия (синхронизации) впускных и выпускных распредвалов.Это требует использования шкивов Vernier — специальных изделий разъемного типа. Дают возможность установить распредвал как раннего, так и позднего действия. При продвижении происходит увеличенное открытие впускного клапана, когда он закрыт по отношению к выпускному клапану, с задержкой происходит обратный эффект.

Ни для кого не секрет, что БУ — электронное устройство, благодаря которому все системы автомобиля работают правильно и слаженно. Заводское ПО настроено на минимизацию расхода топлива при средней мощности.Проведите чип тюнинга двигателя, т.е. вполне возможно изменить пропорцию «расход топлива-мощность» в необходимых параметрах. Лучше всего это делать на специализированном электронном стенде серьезного тюнингового ателье.

Особенности тюнинга двигателя в том, что это можно сделать несколькими способами. На стандартном агрегате увеличить его объем можно за счет расширения цилиндров и изменения степени сжатия (так называемая настройка днища двигателя). Кроме того, такие варианты как:

  1. Рестайлинг топливной системы питания.
  2. Доработка ГБЦ.
  3. Монтаж спортивного ресивера.
  4. Чип-тюнинг двигателя с наддувом выхлопной системы.


Самый простой вариант — замена мотора и установка силовой установки от Лады Приора с последующей установкой турбонагнетателя.

Сотни и тысячи старинных автомобилей ВАЗ находятся в эксплуатации в разных уголках страны, которые владельцы используют в силу неприхотливости и возможностей технического перевооружения.Это не всегда возможно с современным автомобилем.

При этом в новых автомобилях Lada используется достаточно ограниченный набор двигателей, которые не могут похвастаться ни отличной динамикой, ни даже разгоном на любой скорости.

В связи с этим многие владельцы автомобилей ВАЗ прибегают к доработке двигателя, увеличению мощности двигателя, улучшению других характеристик. Есть несколько областей, которые подразумевают 2107, 2108, 2109, 2110 и так далее, что позволит вам изменить работу трансмиссии вашего автомобиля. При этом каждый вправе самостоятельно выбирать, какой объем работ и глубину модернизации можно допустить для автомобильного мотора.

Тюнинг двигателя ВАЗ своими руками, возможные направления

Итак, перед тем, как начать, следует проанализировать основные направления, в которых может происходить тюнинг 8-ми клапанного двигателя ВАЗ и клапанный тюнинг двигателя ВАЗ 16, что можно сделать самостоятельно, добавив мощности двигателю, и автомобиль получит немного улучшенную динамику разгона.

Среди основных направлений:

  • Увеличение мощности двигателя. Как известно, рабочий объем и мощность мотора тесно взаимосвязаны, поэтому небольшое увеличение этого параметра может добавить до 15 литров.с участием. к двигателю.
  • Доработка системы питания двигателя. На практике используют как замену системы впрыска топлива на карбюратор, так и установку системы впрыска бензина вместо карбюраторного контура. Система впрыска отличается улучшенным смесеобразованием, меньшим расходом топлива, лучшим сгоранием. Все вместе это повышает удельную мощность мотора, но в то же время связано с работой многих электронных датчиков и систем, которые могут выйти из строя.
  • Установка воздушного фильтра с уменьшенным сопротивлением движению воздуха. Этот метод требует минимальных изменений конструкции и дает небольшое (около 5%) увеличение мощности двигателя.
  • Доработка головки блока двигателя. Этот метод основан на устранении препятствий движению воздушного потока в местах неточного прилегания отверстий блока цилиндров к впускному и выпускному коллекторам.
  • . Этот метод доступен только для двигателей с прямым впрыском топлива. Его особенность — изменение настроек электронного блока управления мощностью и системой зажигания двигателя.

На практике для двигателей автомобилей ВАЗ 2107 — ВАЗ 2115 тюнинг двигателя может быть другим: установка воздуходувок, обеспечение прямотока воздуха в двигатель, доработка. Эти способы встречаются реже, а установка спортивного полигона КПП вообще не входит в тему статьи, поэтому рассматриваться не будет.

Фильтр низкого сопротивления

Как уже отмечалось, фильтр с низким сопротивлением может увеличить мощность двигателя на 5%.При этом возможные переделки будут минимальными, как и затраты на проведение этих работ.

При установке фильтра есть возможность установить элемент на штатное место, предусмотренное конструкцией. Этот вариант несколько дороже, так как фильтр для большинства моделей (ВАЗ-2107, 2108 и др.) Представляет собой круглую шайбу, и стоит недешево.

На практике в карбюраторных двигателях внешний фильтр устанавливается через удлинитель воздуховода так, чтобы капот мог легко закрываться.

Для двигателей с системой впрыска воздуха (Лада Приора, Лада Калина и др.) Установка фильтра с пониженным сопротивлением движению воздуха выглядит так:

Не забывайте регулярно чистить фильтр нулевого сопротивления во время операции. Его конструкция допускает длительную работу, но загрязненный воздух все равно проникает.

Увеличение рабочего объема силового агрегата

Практика предусматривает несколько способов достижения этой цели. Следует отметить, что этот способ больше подходит для двигателей объемом более 1.3 литра и это чуть ли не самый экономичный тюнинг двигателя ВАЗ 2110, как и других моделей.

Непосредственно для 1,3-литрового двигателя используют метод замены коленвала с 74,8 до 78 мм, а также увеличение диаметра поршня до 79 мм, но увеличение мощности в этом случае не оправдывает затраченных денег. .

Самый распространенный вид тюнинга — поднять рабочий объем двигателя с 1,5 л до 1,6. С этой целью ход поршня также увеличен со стандартного значения 71 мм до 74.8 (или 75,6). Особенностью этого метода является замена поршней на специальные кованые для использования с новым коленчатым валом. Однако, если ранее установленные поршни не имеют значительного износа, то головку поршня следует обработать до желаемого хода, удалив 1,4 мм от ее основания.

Если манипуляции с поршнями затруднены, то для этого вида тюнинга следует приобрести укороченные шатуны.

Самый трудоемкий способ — увеличить диаметр цилиндра при его растачивании до диаметра 84 мм.В этом случае можно увеличить объем двигателя до 1,8 л. В этом случае потребуются дополнительные затраты на приобретение коленчатого вала с ходом поршня до 78 или 80 мм.

Доработка ГБЦ

Увеличение мощности таким способом возможно до 10% от начальной мощности. Стоит отметить два направления при проведении таких работ:

Второй из этих методов достаточно трудоемок, дорог и не всегда дает ожидаемый результат.Кроме того, требуется специальный инструмент и определенные знания, которые не позволяют выполнять работу самостоятельно и точно.

Чаще прибегают к методу обеспечения совместимости каналов, который также требует определенных знаний и навыков. Чтобы точно подобрать подходящий инструмент, рекомендуется ознакомиться с дополнительными материалами по необходимой тематике. Предлагаем изучить видео тюнинга ВАЗ, которое позволяет составить точное представление о предстоящем процессе.

Чип-тюнинг инжекторного двигателя

Как известно, производитель закладывает в настройки двигателя такие показатели, которые не позволяют ему работать с полной отдачей. Это связано с предоставлением двигателю большего ресурса.

Чип-тюнинг — это форма повышения КПД двигателя, наиболее доступная для автовладельцев. Стоимость установки нового ПО для управления двигателем колеблется от 2 до 3,5 тысяч рублей.

Самостоятельно данный вид доработки мотора проводить не следует.В противном случае можно получить увеличение расхода бензина, не добившись увеличения мощности. Проведение чип-тюнинга на практике дает прирост мощности до 20% от номинала. Но этот способ недоступен для автомобилей с карбюраторным двигателем, поэтому владельцы часто переводят двигатель на электронный впрыск топлива. Проведение чип-тюнинга дает увеличение мощности до 20% от номинала. Но этот способ недоступен для автомобилей с карбюраторным двигателем, поэтому владельцы часто переводят двигатель на электронный впрыск топлива.

Изменения типа системы питания мотора

Среди возможных изменений возможны следующие мероприятия:

  • Замена карбюратора на систему впрыска.
  • Установка карбюратора на инжекторный двигатель.
  • Замена базового карбюратора на модель другой конструкции.

Следует отметить, что тюнинг первого типа — мероприятие довольно трудоемкое.

В случае установки системы впрыска вместо карбюратора, подобрать детали на замену.Чаще всего тюнинг двигателя ВАЗ 2114 и более ранних моделей таким образом предусматривает установку системы Bosch M 1.5.4. Также потребуется приобрести и установить дополнительные запчасти: топливный блок с форсунками, систему топливных трубок, ресивер, дроссельные патрубки, топливный бак, впускной коллектор двигателя, корпус для установки воздушного фильтра и комплект прокладок. .

Перед началом работ промывают моторный отсек машины, демонтируют карбюраторную систему, заменяют топливный бак, устанавливают топливный насос.В этом случае необходимо проверить совпадение показаний насоса и датчика уровня топлива на панели приборов.

Установка системы впрыска топлива проводится в следующей последовательности (на примере ВАЗ 21083):

  • Подготавливаем отверстие (16 мм) под датчик детонации, устанавливаем.
  • Готовим дырочку под модуль зажигания.
  • Меняем термостат (модель 21082), и устанавливаем новый патрубок охлаждающей жидкости (с датчиком температуры).
  • Заглушаем место датчика температуры в радиаторе.
  • Устанавливаем расширительный бочонок системы охлаждения через тройник.
  • Заменить ремень ГРМ, генератора со шкивом под клиновой ремень.
  • Заменяем масляный насос с датчиком положения коленвала.

Установка и подключение системы впрыска включает установку и электромонтаж, которые подробно описаны в руководстве.

Следует отметить, что в принципе работа для разных моделей ВАЗ не отличается, но возможны определенные отличия, касающиеся системы охлаждения, смазки, расположения отдельных элементов системы зажигания и питания.

Установка карбюратора на инжекторный двигатель, как правило, не применяется. Часто проводят модернизацию заводской схемы карбюратора. Среди наиболее популярных схем аэродинамические устройства типа «Эковихр» используются для приготовления однородной топливовоздушной смеси или замены карбюратора на более современную модель.

В конце

При настройке двигателя автомобиля ВАЗ можно совместить сразу несколько способов увеличения мощности двигателя. Но лучше не пытайтесь увеличить отдачу более чем на треть.В противном случае эксплуатационные расходы машины будут намного больше, чем результат от улучшенной динамики и экономии топлива.

Lada Kalina, несмотря на массу забавных и не очень историй, очень популярный отечественный автомобиль и президентское руководство симпатичной желтой «Калиной» привлекли к ней потенциальных покупателей. Первая Kalina, сошедшая с конвейера ВАЗа, оснащалась обычным 8-клапанным двигателем рабочим объемом 1,6 литра. Спустя некоторое время инженеры приступили к установке 16-ти клапанного мотора 1.6 и менее — 1,4 л. С 2012 года запущен в производство 8-клапанный двигатель объемом 1,6 л с облегченной поршневой системой.

Практически вся линейка двигателей ВАЗ имеет общий недостаток: при обрыве ремня ГРМ неизбежен дорогостоящий ремонт или замена агрегата.

Самый большой плюс всех модификаций двигателя — это доступность обслуживания и ремонта, как в наличии запчастей, так и в плане материальных затрат. Лаконичный и понятный аппарат 8-ми клапанного 1.6-литровый двигатель ДВС Лада Калина позволяет сделать тюнинг двигателя самостоятельно в гараже.


Насколько глубоким будет улучшение, зависит от ваших способностей, навыков и состояния кошелька. Однако задумайтесь: стоит ли вмешиваться в «природу», ведь машину спроектировали и собрали не по колено в гараже неграмотные гастарбайтеры, а коллектив людей с профессиональным образованием и навыками. Кроме того, любое ваше действие может нарушить работу электроники, которая уже есть на вашем автомобиле.

Повышение маневренности

Остановимся на самом популярном силовом агрегате объемом 1,6 л и 8 клапанами. Для его «раскрутки» более 5000 об / мин воспользуйтесь простым методом: установите прямоточную систему выпуска и фильтр с нулевым сопротивлением. Основная цель «нулевика» — не что иное, как улучшение «дыхания», то есть увеличение потока подаваемого воздуха для полного сгорания топлива, что увеличит мощность ДВС на 3-4%, хотя Эксперты говорят, что рост составит не менее 5%.Обратите внимание на качество фильтра, иначе вместо положительного эффекта износ цилиндров ускорится и ресурс ДВС снизится. Вопрос выбора регулируется вашим желанием и состоянием семейного кошелька — за тысячу единиц российской национальной валюты вы можете приобрести вполне качественный фильтр.


Итак, доработана система «вдохновение», назрел вопрос об улучшении и «выдохе», для чего устанавливаем прямоточный глушитель и меняем выпускной коллектор.Табун лошадей под капотами Lada Kalina увеличит голов на 8: с 81 литра. с участием. до 89 литров с. Если все планы удались, гордитесь — это настоящий тюнинг своими руками!

Увеличить мощность

Процесс тюнинга двигателя Лада Калина настолько увлекателен, что качаешься довести мощность до 100 лошадей? Прислушавшись к советам мастеров гаража, не побоявшись неизвестного слова «ресивер», смело устанавливайте впускной ресивер. Эта акция даст прибавку мощности аж на 10%, но не стоит забывать о цене вопроса — здесь трата очень значительная: минимум 7000 руб.Кроме того, потребуется модернизировать штатную дроссельную заслонку путем расточки до 53 мм, но поскольку готовая заслонка стоит смешных 500 рублей, можно купить и готовую.


Переходим к распредвалу. Напомним, что распредвалы бывают нижние и верхние. Установка нижнего вала даст вам увеличение тяги на средних оборотах, но не сильно увеличит мощность, в то время как конский или «горбатый» вал может дать прибавку мощности еще на 20%. Эх, Лада Калина, тюнинг двигателя — удовольствие не из дешевых: установка спортивного распредвала с установкой делителя передач потянет еще 8 тысяч.

В каждом бизнесе важно знать меру. Вы можете довести двигатель автомобиля до совершенства, главное не разорять семейный бюджет. Если трата 30 000 рублей не подрывает экономию вашей отдельной семьи, то смело действуйте и расточите блок двигателя под объемом 1,7 литра, установите новый коленвал с ходом 80 мм. Итак, 135 лошадей смеются и топают копытами под капотом.

Гулять так гулять

Это заразно, Лада Калина — тюнинг своими руками, заразительно и дорого.Если вы хотели обслужить ДВС с турбонаддувом на автомобиле не просто так, то приготовьтесь, что сама турбина стоит от 50000 рублей, если это не пугало, то новая выхлопная система потянет еще 15000 рублей, форсунки еще 4000.


Практически каждое ваше действие по самостоятельной настройке двигателя Лада Калина требует «перепрошивки» электронных программ, а это от 1000 до 5000 каждый раз.

Если вы выполнили задуманное, мощность двигателя внутреннего сгорания на вашем станке увеличилась со скромных 81 лошадиных сил до впечатляющих 190, но вложения в этот нескончаемый процесс легко достигли 80 000-10000 рублей.

Эпилог

Пока вы возились в гараже, копали информацию в интернете, тратили деньги в магазине запчастей, команда инженеров тоже не почивала на лаврах, а работала и работала. И вот оно — чудо: полноприводная Лада Калина Турбо. Заявленная мощность двигателя 197 л. с участием.

Силовой агрегат на новой модификации расположен поперек межосевого дифференциала. На Lada Kalina Turbo установлена ​​принудительная блокировка вискомуфты и дифференциал повышенного трения на задний мост.Задняя диагональная независимая подвеска Разработана специально для Калины.


Прирост мощности обеспечили не только турбина, но и более совершенная система охлаждения, новые шатуны и поршни. Все внесенные улучшения обеспечивают быстрый старт, мгновенную настройку скорости, отличную реакцию на рулевое управление и устойчивость на дороге. Кроме того, на борту установлено множество «современных гаджетов», что приближает новую модель к мировым аналогам. Новый автомобиль может появиться в продаже в середине 2015 года, его окончательная стоимость может быть вдвое больше стандартной Lada Kalina и превысить 600 000 рублей.

А в ноябре 2014 года стартовала опытная сборка первых Lada Vip и Vip super. Будет собрано 40 автомобилей, впервые будет проведен потребительский тест, в котором примут участие члены фан-клуба Lada Kalina, журналисты и даже руководство завода. После обкатки первых опытных машин, выявления и устранения «слабых» мест начнется серийное производство.

Так может не стоит бежать впереди двигателя, а точнее, перед командой отечественного автогиганта, а стоит ли подождать? Ведь в разработке команды «Ладов» еще много интересных моделей, и не за горами тот час, когда японцы массово закупят наши машины без пробега по японским дорогам.

Доработка двигателя Калина (видео)

Двигатель ВАЗ 2110 8-ми клапанный инжектор имеет высокие технические характеристики, а также невысокую стоимость обслуживания и ремонта, за что и полюбились автолюбителям. Но ничто не длится вечно, и автомобильная трансмиссия имеет тенденцию ломаться. Рассмотрим основные проблемы этого мотора, а также способы их решения.

Технические характеристики

Конструкция 8-ми клапанного двигателя ВАЗ 2110 довольно проста. ДВС комплектуется ремнем ГРМ.Закрытая жидкостная система позволяет без проблем охлаждать мотор. А датчики и электронный блок управления двигателем следят за работой всех систем.

Итак, силовой агрегат форсунки ВАЗ 2110 8 клапанов имеет простую конструкцию, характерную для всех двигателей АвтоВАЗа, но при этом имеет довольно высокие технические характеристики. Рассмотрим параметры, которые имеют восьмиклапанный инжектор:

ВАЗ 2111

Двигатель ВАЗ 2110 объемом 1,5 л пользовался большой популярностью благодаря простоте конструкции, а также простоте обслуживания и ремонта.В 2004 году на территории Российской Федерации было продано более 1 000 000 экземпляров автомобилей с такими характеристиками, а в Украине — почти 250 000 моделей.

ВАЗ 21114

8-ми клапанный двигатель, который также использовался на серийных автомобилях Самара 2 и ВАЗ 21101. Объем двигателя 1,6 л. Модель завоевала популярность благодаря более высокой мощности и пониженному расходу.

Основные неисправности

Основная характеристика неисправности ВАЗ 2110 — это появление эффекта утроения двигателя.Неисправности могут возникать по разным причинам. Рассмотрим факторы, по которым запускается нестабильный двигатель, а также методы устранения.


Плохое топливо

Первым делом нужно проверить, насколько качественное топливо было залито в автомобиль. Если бензин был некачественный, то, скорее всего, был забыт один из элементов топливной системы. Итак, автомобилисту предстоит выяснить, какая схема подачи топлива и найти детали, которые могли выйти из строя.

Итак, первый элемент, который попадает в поле зрения, — это распылители.Неисправные форсунки могут стать причиной нестабильной работы мотора, что приведет к возникновению тройки. Для диагностики и очистки агрегата используется специальный стенд, но многие автомобилисты проводят процесс самостоятельно, используя жидкость для очистки карбюратора.

Также нестабильная работа двигателя может быть вызвана засорением топливных фильтров. Один находится под задним правым колесом, а второй — в топливном насосе. На впуске бензонасоса сетчатый фильтр, который необходимо заменить. Процесс довольно сложный, ведь придется снимать задние сиденья и снимать топливный элемент.А вот топливный фильтр под рулем можно быстро и без проблем поменять.

Система зажигания

Повреждение свечей зажигания или высоковольтных проводов также может вызвать тройни. Итак, с помощью тестера необходимо проверить все элементы, а также осмотреть их визуально. При обнаружении повреждений рекомендуется заменить весь комплект.


Датчики и ЭБУ

Другой принципиальной причиной возникновения тройного двигателя является выход из строя одного из датчиков двигателя, а также неисправности в электронном блоке управления.Чтобы поставить диагноз, нужно подключиться к «мозгу».

Затем, основываясь на показанных ошибках, найдите неисправный счетчик и замените его. Если это не помогает, а ошибка остается в компьютере, то рекомендуется выполнить сброс, а в некоторых случаях перепрошить элемент управления.

Техническое обслуживание

Техническое обслуживание двигателя проводится каждые 10-12 тысяч километров. Схему карты можно получить у официальных представителей производителя. Но, как показывает практика, все сводится к замене масла и масляного фильтра.

Многие автолюбители задаются вопросом — какое моторное масло лучше заливать 8 клапанов в силовой агрегат ВАЗ 2110? Оптимальный вариант — полусинтетическое моторное масло отечественного или зарубежного производства с маркировкой 10W-30 или 10W-40.

Схема чип-тюнинга двигателя

Не многие автолюбители могут похвастаться мощным двигателем 2110. Итак, для улучшения силовых характеристик мотора необходимо провести фишку тюнинга ВАЗ 2110. Для этого обычно обращаются к специалистам, но все больше автовладельцев проводят этот процесс самостоятельно.


Схема настройки микросхемы довольно проста. Для работы вам понадобится кабель OBD II (USB-Auto), портативный компьютер и программное обеспечение. Стоит помнить, что есть три варианта доработки силового агрегата: по мощности (но при этом увеличивают потребление), по снижению потребления (приводит к потере мощности) и сбалансированному (баланс между оптимальным расходом и мощностью).

Обычно микросхема тюнинга ВАЗ 2110 делается с целью снижения расхода топлива, поэтому, если владелец автомобиля решил сделать это сам, то необходимо выбрать соответствующее программное обеспечение.Но, рекомендуется не рисковать и обратиться за помощью к профессионалам.

Вывод

Двигатель ВАЗ 2110 8-ми клапанный инжектор имеет высокие характеристики. Самая большая проблема — частое возникновение тройного эффекта, для устранения которого потребуется ремонтная схема. Чтобы улучшить показатели динамики и мощности или снизить потребление, достаточно будет провести чип-тюнинг.
