Электрический звонок в квартиру проводной схема. Как установить и подключить дверной звонок в квартире: пошаговая инструкция

Как правильно выбрать дверной звонок для квартиры. Какие инструменты понадобятся для монтажа. Как провести проводку и подключить звонок своими руками. Какие меры безопасности нужно соблюдать при установке.

Виды и типы дверных звонков для квартиры

Современный рынок предлагает большой выбор дверных звонков для квартиры. Они различаются по принципу работы, способу подключения и функциональности:

• Электромеханические — самые простые и недорогие. Работают от сети 220В, издают однообразный звук.
• Электронные проводные — более функциональные, с разнообразными мелодиями. Требуют прокладки проводов.
• Беспроводные — работают на батарейках, легко устанавливаются без проводов. Дальность действия до 100 м.
• Видеозвонки — позволяют видеть посетителя. Часто совмещаются с домофоном.

Какой выбрать звонок для квартиры. Для небольшой квартиры оптимальным вариантом будет простой электронный или беспроводной звонок. В частном доме удобнее использовать дальнобойные беспроводные модели.

На что обратить внимание при выборе дверного звонка

При покупке дверного звонка следует учитывать несколько важных моментов:

• Громкость и регулировка звука — звонок должен быть хорошо слышен, но не раздражать.
• Выбор мелодий — желательно наличие нескольких вариантов звучания.
• Дизайн — кнопка и блок звонка должны вписываться в интерьер прихожей.
• Питание — от сети или батареек. Батарейки удобнее, но требуют периодической замены.
• Дальность действия — для беспроводных моделей.
• Защита от влаги — для установки снаружи квартиры.

Как выбрать оптимальный звонок для квартиры. Лучше всего подойдет модель с регулировкой громкости, несколькими мелодиями и дизайном, сочетающимся с оформлением прихожей. Для многоквартирного дома важна умеренная громкость, чтобы не беспокоить соседей.

Необходимые инструменты для установки дверного звонка

Для самостоятельного монтажа проводного звонка вам понадобятся:

• Отвертки плоская и крестовая
• Индикаторная отвертка
• Плоскогубцы
• Кусачки
• Монтажный нож
• Дрель или перфоратор
• Уровень
• Рулетка
• Карандаш

Также потребуются расходные материалы — провода, клеммы, дюбели, саморезы. Для беспроводного звонка инструментов нужно гораздо меньше — отвертка и дрель для крепления кнопки.

Схема подключения и прокладка проводки для дверного звонка

Типовая схема подключения проводного звонка включает:

1. Подвод питания 220В к трансформатору звонка
2. Подключение низковольтного выхода трансформатора к звонку
3. Соединение одного провода от звонка с кнопкой
4. Подключение второго провода к кнопке

Провода прокладываются в штробах или кабель-каналах. От распределительной коробки к звонку идет двухжильный провод сечением 0,75-1,5 мм². От звонка к кнопке — более тонкий провод 0,5-0,75 мм².

Пошаговая инструкция по установке дверного звонка

Процесс монтажа проводного звонка включает следующие этапы:

1. Обесточить электропроводку в квартире.
2. Определить места установки кнопки, звонка и прокладки проводов.
3. Просверлить отверстия для крепления звонка и кнопки.
4. Проложить провода от распределительной коробки к звонку и кнопке.
5. Подключить провода к клеммам звонка согласно схеме.
6. Закрепить звонок на стене.
7. Подсоединить провода к кнопке и установить её.
8. Проверить работу звонка.

Монтаж беспроводного звонка гораздо проще — достаточно закрепить кнопку снаружи, а сам звонок внутри квартиры и вставить батарейки.

Меры безопасности при установке дверного звонка

При самостоятельном монтаже звонка важно соблюдать правила электробезопасности:

• Обязательно отключить электричество перед началом работ.
• Использовать инструменты с изолированными ручками.
• Проверять отсутствие напряжения индикаторной отверткой.
• Не оставлять оголенные провода.
• Качественно изолировать все соединения.
• При сомнениях обратиться к профессиональному электрику.

Установка дверного звонка — несложная задача, с которой можно справиться самостоятельно при наличии базовых навыков. Однако при отсутствии опыта лучше доверить эту работу специалисту, чтобы обеспечить безопасность и надежность подключения.

Настройка и эксплуатация дверного звонка

После установки звонка необходимо провести его настройку:

• Отрегулировать громкость звучания
• Выбрать подходящую мелодию
• Настроить чувствительность (для некоторых моделей)
• Синхронизировать кнопку и звонок (для беспроводных устройств)

При эксплуатации звонка следует периодически проводить его обслуживание — протирать от пыли, проверять надежность крепления и подключения. Для беспроводных моделей важно своевременно менять батарейки.

Типичные проблемы с дверными звонками и их устранение

Наиболее частые неисправности дверных звонков и способы их решения:

• Звонок не работает:
  • Проверить наличие питания
  • Проверить целостность проводки
  • Заменить батарейки в беспроводных моделях
• Тихий или искаженный звук:
  • Отрегулировать громкость
  • Проверить состояние динамика
• Самопроизвольное срабатывание:
  • Проверить изоляцию проводов
  • Устранить источники помех для беспроводных звонков

При невозможности самостоятельно устранить неисправность следует обратиться в сервисный центр или к специалисту-электрику.

Как подключить дверной звонок

Для того чтобы правильно подключить дверной звонок, в первую очередь, необходимо точно знать, какая у вас в квартире реализована схема подключения и подобрать подходящий именно под нее тип звонка.

Самой распространённой схемой подключения дверных звонков, которая реализована уже при строительстве практически каждой квартиры, включая новостройки, является схема подключения проводного дверного звонка, которая представлена на изображении ниже.

Подробнее о всех основных схемах подключения квартирных звонков мы рассказывали в статье «Схема подключения дверного звонка».


Для нашего примера установки, мы выбрали проводной электромеханический дверной звонок Zamel (Замел) модель Bim Bam (Бим Бам) – двухканальный гонг. Этот электрозвонок предназначен для установки в стандартную схему подключения, поэтому комплект поставки максимально прост.

Приступаем к установке дверного звонка

Будьте внимательны! Комплект поставки не включает питающий провод с электрической вилкой для подключения к розетке для звонка.

В нашем примере установки, мы покажем, как превратить отсутствие электрического шнура в преимущество, получив в результате эстетически более удачно установленный дверной звонок.


Для правильной работы звонка, по схеме подключения, требуется выведенная в подъезд управляющая кнопка.

И розетка для подключения самого звонка, которая зачастую располагается внутри квартиры рядом со входной дверью, под потолком.

В нашем случае, так как у электрозвонка Zamel отсутствует электрический шнур для включения в розетку, мы заранее сняли механизм розетки и вывели необходимые для подключения жилы питающего кабеля. В нашем случае это коричневый (Фазный провод идущий от кнопки) и голубой (ноль). С концов жил кабеля была снята изоляция на расстояние примерно 10мм — 12мм.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.



Если проводка выполнена верно, точно по схеме, напряжения на проводах быть не должно, пока не нажата кнопка. Но лучше всего принудительно выключить подачу электрического тока в учетно-распределительном щите.

Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

Прокладываем жилы питающего провода в корпус звонка, с тыльной стороны, через специальное отверстие, как показано на изображении ниже.

Подключаем провода, помещая их в клеммы, расположенные непосредственно в механизме дверного звонка. В электрозвонке Zamel, для подключения используются самозажимные пружинные клеммы, что значительно ускоряет и облегчает монтаж.

Чуть выше подрозетника, из которого выводятся провода для подключения звонка, вкручиваем саморез. При этом его головка не должна входить в стену до конца, а должна выпирать на расстояние 3мм — 5мм, как показано на изображении ниже. В зависимости от материалов стен, крепеж может быть применен различный, главным условием является соответствие головки размеру посадочного места в крепеже звонка.

Обязательно убедитесь в отсутствии электропроводки в месте установки крепежа, если не уверены, безопаснее отступить от оси установки подрозетника в любую из сторон.







Одеваем корпус звонка на головку самореза, используя специальное посадочное место с его тыльной стороны. Отрегулировав расстояние, на которое торчит из стены крепеж, можно добиться максимально надежной фиксации звонка на стене.

После того как корпус квартирного звонка надежно закреплен, ставим на место крышку, как показано на изображении ниже.

На этом установка проводного электрозвонка завершена, можно включить подачу электричества и проверить его работу. Если все верно, при нажатии на управляющую клавишу (кнопку звонка), расположенную в подъезде, раздастся приятный, мелодичный звук, стихающий, если кнопку отпустить.


Как видите, звонок полностью перекрыл, находящийся за ним, подрозетник и из-за отсутствия лишних проводов выглядит в интерьере очень привлекательно.

Данный способ установки, по нашему мнению, наиболее удобный и эстетически привлекательный. Главным минусом является отсутствие простой возможности принудительного выключения дверного звонка. Выключателями звонки оборудованы редко, а просто выключить из розетки его нельзя. Другой вопрос насколько часто вам потребуется такая возможность. В любом случае, всегда можно довольно просто реализовать в звонке выключатель любого типа, например, веревочный.

Теперь вы знаете как установить дверной звонок и сможете легко справится с этим своими руками.

Если у вас появятся вопросы, по установке дверного звонка, любого типа, оставляйте в комментариях к статье, попробуем помочь.

Так же если вами были обнаружены неточности или есть какие-то дополнения к статье, обязательно пишите!

Как подключить звонок в квартире или частном доме

Как правило, ни одна квартира или частный дом не обходится без дверного звонка, который сообщает владельцам жилья о приходе гостей. Ранее вместо электрических звонков использовались специальные ручки-«стучалки» или же колокольчики, подвешенные внутри жилья на шнурке, конец которого выводился наружу. Кстати говоря, такое устройство и сейчас вполне функционально для входа в дом, не окруженного высокой изгородью. И некоторые приверженцы ретро-стиля с успехов применяют этот вариант. Однако в наше время, когда частная территория чаще всего защищена и огорожена, звонки обычно устанавливаются на калитке забора, поэтому колокольчики и «стучалки» безвозвратно уходят в прошлое.

Как подключить звонок в квартире или частном доме

Для квартир городских многоэтажек традиционными всегда являлись электрические дверные звонки.А в последнее время, в целях безопасности и спокойствия жильцов, в дополнение или вместо них устанавливаются домофоны. Правда, за монтаж и последующее обслуживание такого оборудования берутся специализированные компании. Тем не менее вопрос о том, как подключить звонок в квартире или частном доме, не потерял своей актуальности. Тем более что выполнив эту работу самостоятельно, без приглашения мастера, можно сэкономить определенную сумму.

Основные типы дверных звонков

Дверные звонки представлены в широком разнообразии. Они различаются между собой принципом работы, способом подключения, количеством функций, ну и, конечно же, дизайнерским оформлением. Все эти параметры напрямую влияют и на стоимость прибора.

Итак, по способу подключения звонки подразделяются на три типа — это механические, электромеханические и электронные.

Механический вариант звонка, использовавшийся с незапамятных времён

• Механические устройства, уже упомянутые выше, сегодня чаще всего используются в роли декоративных элементов фасада или прихожей. Они могут давать о себе знать при покачивании языка колокольчика с помощью шнурка или же просто при открытии двери. Дверное полотно, распахиваясь, воздействует на колокольчик, и его звон дает знать о том, что кто-то заходит или выходит.

Электромеханический дверной звонок.

• Электромеханический звонок — усовершенствованный механический тип звонка. Конструкция этого устройства чрезвычайно проста — это кнопка для подачи сигнала, выносимая за пределы квартиры или дома, резонатор, монтируемый в жилом помещении, и электрический кабель, который связывает две части прибора.

Одна из простейших конструкций резонатора электромеханического звонка. Подобные модели, выпущенные десятки лет назад, все еще продолжают верно служить хозяевам.

Резонатор состоит из катушек, имеющих проволочную обмотку. При подаче на них напряжения возникает переменное электромагнитное магнитное поле, вызывающее вибрацию металлического молоточка. Он, в свою очередь, ударяет по чаше, также изготовленной из металла, благодаря чему и воспроизводится звук.

Другой вариант – в катушку вставлен подвижный сердечник, который под воздействием электромагнитного поля перемещается вверх-вниз поступательно. Он поочередно ударяется в две пластины, издающие звуки разного тона.

Схема подключения электромеханического звонка, соединяемого с двумя кнопками.

На данной схеме представлен принцип работы электромеханического устройства — на контактах кнопки разомкнута фаза (L), а ноль (N) подключен к звонку напрямую. При нажатии кнопки цепь замыкается, в результате чего прибором издается звуковой сигнал.

Звонок, как показано на схеме, может быть соединен с одной или двумя кнопками. Второй вариант подключения используется в тех случаях, когда в частном доме сигнал необходимо подавать из двух мест, например, от ворот и от входной двери. Да и в подъездах многоэтажек это часто практикуется – кнопка перед тамбуром на несколько квартир, и вторая – непосредственно у двери. Каждая из параллельно подключенных кнопок способна замкнуть цепь, то есть они независимы одна от другой.

Электромеханические звонки, как правило, недороги и не отличаются сложностью конструкции. Однако, недостатками можно считать однообразный, чаще всего не слишком приятный звук и недостаточную надежность механической части. Впрочем, ненадежность – дело относительное. Такой порок больше свойственен массово выпускающимся ныне моделям, в подавляющем большинстве – китайского производства. А вместе с тем сплошь и рядом встречаются электромеханические звонки, уже прослужившие ни один десяток лет и не собирающиеся «на покой».

Электромеханический звонок подойдет тем владельцам жилья, которые не особо требовательны к звуковой тональности сигнала.

• Электронный звонок — это более совершенная конструкция. Такие приборы собираются на базе микросхем, имеют встроенный динамик, а разнообразие генерируемых ими звуков просто не поддается описанию. Кроме того, электроника позволяет и расширить функциональные возможности прибора.

Сегодня в продаже представлены проводные и беспроводные варианты электронных звонков.

Проводной дверной звонок электронного типа

Подключение проводных звонков практически не отличается от схемы, показанной выше для электромеханических типов. Правда, встречаются модели, которые, для большей безопасности, питаются от напряжения 12 вольт, а то – и вовсе от автономных источников (батареек). То есть их подключение должно вестись с предварительной установкой понижающего трансформатора или входящего в комплект блока питания. На кнопке в таких моделях, понятно, разрывается не фаза, а низковольтный сигнал.

Беспроводные варианты звонков более удобны в эксплуатации. Однако, их кнопка-передатчик, как правило, имеет автономное питание, при этом должна находиться в зоне гарантированно уверенной передачи сигнала к прибору.

Некоторые беспроводные модели работают от сети 220 В, и включаются в обычную розетку, кнопка же оснащается батарейками. В других вариантах и сам звонок также питается автономно.

Беспроводной электронный звонок, работающий от батареек.

Очень многие как проводные, так и беспроводные модели из обычных звонков превратились в гораздо более сложную систему безопасности, оснащенную специальными функциями видеонаблюдения и звукозаписью. Эти функции могут включаться при нажатии на кнопку звонка.

Звонок с системой видеонаблюдения

Существуют также модели, в которые, вместе с вышеназванными функциями, включены еще и устройства дистанционного управления открытием ворот или (и) входных дверей. Согласитесь, довольно удобная опция, особенно для частных домов.

Видеозвонок, установленный в прихожей квартиры многоэтажного дома.

Монтаж звонка с видеонаблюдением – значительно более сложная процедура. Обычно для таких целей приглашают специалиста, который впоследствии будет заниматься и обслуживанием аппарата.

Установка и подключение звонка

Сложность подключения звонка зависит от выбранной конструкции и от того, в квартире или в частном доме он монтируется.

Беспроводной звонок

Проще всего установить и подключить беспроводной вариант звонка, особенно — работающий непосредственно от электрической розетки. Кнопку комплекта закрепляют на стене или на дверном косяке снаружи, рядом с входной дверью. В зависимости от материала основания, крепление выполняется саморезами или подходящими для этой цели дюбелями.



Самое простое – подключить в квартире беспроводной звонок, который рассчитан на установку непосредственно в розетку.

Для этого определяется наиболее удобное место для кнопки Затем она прикладывается к поверхности, через отверстия, предназначенные для крепления, ставятся точки-метки. С помощью электродрели (перфоратора) просверливаются отверстия, в которые забиваются дюбели. После чего прикладывается и прикручивается кнопка, в которую вставляются элементы питания. Если кнопка монтируется на деревянную поверхность, то все получается еще проще – только саморезы.

Остается включить основной блок в розетку, которая должна находиться в прихожей, как можно ближе к кнопке звонка.

Видео: Беспроводной звонок «Legrand»

Беспроводной звонок станет лучшим вариантом для установки и в частном доме. Монтируя его, не придется прокладывать провода через весь двор. Однако, при этом существуют определенные ограничения:

• Необходимо подбирать прибор, рассчитанный на такую установку в условиях улицы. Иначе кнопка, а также ее элементы питания могут быстро выйти из строя под воздействием влаги, перепадов температур и т. п..
• Между самим звонком и кнопкой должно быть минимальное количество преград, выстроенных из бетона и металла. Эти материалы они способны глушить сигнал.
• Приобретая беспроводной звонок, необходимо внимательно изучить его технические характеристики. В паспорте производитель обязательно указывает диапазон уверенного приема сигнала. Как правило, он составляет 80÷100 метров, и этого вполне достаточно для частного дома. Однако, модель по этому показателю необходимо выбирать с некоторым запасом, примерно на 15÷20 %. Это оттого что нельзя полностью исключать других факторов воздействия на качество сигнала.

Проводной звонок

Основное отличие установки проводного звонка в квартире от монтажа в частном доме заключается в длине соединяющего кнопку и основной блок кабеля.

• Если звонок устанавливается в квартире, то около двери закрепляется кнопка, как и в беспроводном варианте. Однако, в этом случае ее необходимо подключить к кабелю, который придется завести в квартиру через отверстие, просверленное в дверной коробке или же через стену. В любом случае, провода не должны располагаться открыто.

Если его пропускают от кнопки к деревянной коробке, то на участке стены между ними рекомендуется прорезать штрабу, а после укладки провода — заделать ее шпатлевкой. Основной блок звонка может быть закреплен в любом выбранном месте квартиры. Обычно — это стена в прихожей. Внутри квартиры кабель можно также спрятать в штрабу. Другой, более простой вариант — закрепить для него на стене пластиковый короб, кабель-канал, специально предназначенный для укладки проводки. Эти каналы удобны тем, что имеют съемную часть, позволяющую осуществлять контроль за состоянием провода.

Внутреннее строение электронного звонка. В закрытом состоянии он обычно представляет собой пластиковую коробку с выходящими отрезками проводов для подключения. Во многих современных моделях вместо отрезков проводов предусмотрены клеммные соединения.

• Сложнее установить проводной звонок в частном доме, когда его кнопка должна быть закреплена на калитке ворот. Если выбран обычный электромеханический или электронный звонок, то от ворот до дома придется протянуть провода. Они должны быть заключены в специальный гофрированный кожух-трубку, который защитит проводку от ультрафиолета, воздействия влаги, станет дополнительной изоляций, защитой от возгорания. Правда, при выборе такой гофры следует сразу в магазине уточнять – рассчитана ли она на внешнее применение. Некоторые типы предназначены исключительно для внутренней проводки.

Если звонок устанавливает во время реконструкции придомовой территории, то провода могут быть проложены в гофротрубе и под землей.



Схема подключения электронного звонка. Клемма подключения заземления – довольно редкое явление, так что обычно ограничивается коммутацией фазы (через кнопку) и нуля.

Подключение проводного звонка

Если принято решение подключить звонок самостоятельно, то для работы необходимо подготовить некоторые инструменты, приборы и материалы:

Индикаторные отвертки могут различаться конструкцией и способом индикации. Но все они способно показать наличие напряжения в сети и взаимное расположение нуля и фазы.

• Индикаторная отвертка потребуется для определения фазы и ноля электрической сети. Принцип ее работы прост — металлическим щупом отвертки касаются зачищенного конца электрического провода. Если на индикаторе загорается лампочка (высвечивается определенный сигнал), то это значит, что найдена фаза. На нулевом контакте индикация не срабатывает. Таким образом, это прибор позволяет и проверить наличие напряжения, и разобраться со взаимным расположением проводов.
• Понадобится обычная отвертка, и, возможно, плоскогубцы с изолированными ручками.
• Для присоединения проводов необходима клеммная колодка (или пружинные клеммы).
• Провода, используемые для подключения звонка, должен иметь сечение, не превышающее 1,5 мм². Большего сечения не требуется, так как потребляемая мощность невысокая. Рекомендовано использовать провод, изготовленный из того же материала, что и кабель, используемый в электропроводке квартиры. Чаще всего сеть обустраивается из медного провода, так как алюминиевый обладает целым «ворохом» недостатков.

Какой кабель оптимален для проводки в доме или квартире?

Это – чрезвычайно важный вопрос, напрямую влияющий на долговечность и надежность домашней электросети, на степень безопасности проживания в квартире. Здесь не должно быть походов с позиций «подешевле» или «попроще в монтаже». Какой кабель использовать для проводки в квартире – читайте в специальной публикации нашего портала.

Подключение звонка к сети осуществляется в следующем порядке:

Удобнее всего, да и намного аккуратнее будет проводить всю коммутацию в распределительной коробке. Там должно быть достаточно места, так как в прихожей обычно нет большого количества электроприборов.

• Перед началом работ необходимо обесточить квартиру или дом – отключить автоматы на распределительном щите. Электрическая сеть напряжением 220 В может быть опасна для жизни.
• Теперь необходимо открыть корпус основного блока звонка, открутив крепежные элементы. В моделях, из который выходит два отреза провода, разборку проводить не нужно. Для самого звонка уже должно быть предусмотрено крепление его к стене.
• Затем необходимо зачистить концы подготовленных отрезков соединительного кабеля. Один отрезок прокладывается в штрабе (кабель-канале) к звонку. Второй – протягивается к месту установки кнопки. Оба они сходятся в распределительной коробке.

Схема электрического монтажа звонка в распределительной коробке с использованием клемм Wago

• Очень удобно работать, если проводка в доме выполнена с соблюдением правил цветовой маркировки проводов. Синий провод означает ноль. Фаза может быть черной, красной, коричневой, белой и даже других оттенков, но только не синей и не зеленой или желтой. Зелёный или зелено-желтый проводник – это защитный контур заземления.

Если цветовой маркировки нет (в старых постройках – это обычное явление), то придется с помощью индикатора заранее определить расположение фазы и нуля. Впрочем, проверить в любом случае не мешает – случается, что при монтаже проводки допускались ошибки.

• Провод нуля (синий) через клемму напрямую подключается к проводу, идущему на звонок.
• Провод фазы (на схеме – красный) через клемму соединяется с проводом, проложенным к кнопке. Второй проводник этого кабеля от кнопки также через клемму коммутируется со вторым проводом, идущем к звонку.
• Оба провода кабеля, подходящего к кнопке, зачищаются и зажимаются в ее клеммах. Кнопка после этого собирается – закрывается корпусом-крышкой и фиксируется винтом. С ней работа закончена.
• Провода, идущие от распределительной коробки к звонку, зажимаются в его клеммах или соединяются с проводами, выходящими из его корпуса (лучше всего – не скруткой, а также с использованием клеммных соединений). В большинстве недорогих моделей звонков положение фазы и нуля на входе – не принципиально. Однако, в некоторых электронных звонках с расширенным функционалом на клеммах конкретно указано требуемое расположение проводников («L» и «N»). Это бывает важно для корректной работы электронной схемы. Значит, коммутация проводится с учетом расположения фазы и нуля.

Подключение проводов к клеммам звонка

• На представленной схеме показан пунктиром еще и зеленый провод защитного заземления. Он используется нечасто, но все же бывает необходим, если корпус звонка изготовлен из металла, или же если кнопка будет установлена на улице.

После сборки корпуса звонка можно включить питание и провести испытания.

Некоторые электрики предпочитают не использовать клеммы, а выполнять скрутки. Это тоже допустимо, если используются специальные контактные колпачки. Но все же с клеммами монтаж видится более удобным, а за их надежность можно не переживать, так как большой нагрузки от звонка – не ожидается.

При необходимости установки двух звонков, их подключают параллельно друг другу. Поэтому при нажатии на кнопку они должны срабатывать одновременно. Монтаж спаренных звонков практикуется чаще всего в большом частном доме с множеством комнат. Или же, например, с установкой в самом доме и в одной из придомовых построек, где чаще всего могут находиться хозяева. Так, это может быть гараж или летняя кухня.

Если электромонтажные работы выполнены точно по схеме, то по завершении монтажа и нажатии на кнопку звонок сразу же заработает. Если  этого не произошло, необходимо  вновь обесточить распределительную коробку, а затем выполнить прозвон цепи с помощью тестера, чтобы найти и устранить неисправность.

Как выбрать звонок — несколько советов

Чтобы звонок не стал раздражителем, портящим настроение, при его приобретении стоит обратить внимание на его некоторые характеристики. Иначе его недостатки  сособны стать неприятными неожиданностями.

Оформление кнопки можно также подобрать под дизайн входной двери.

• Выбор мелодии звонка. От количества и качества мелодий зависит стоимость прибора. Традиционные звонки, известные много лет, часто не только неприятны слуху, но и звучат пугающе. Эти варианты по сей день встречаются в магазинах, и стоимость у них невелика.

Продается достаточно много моделей с полифоническими мелодиями, из них можно подобрать вариант на любой вкус.

Не стоит приобретать звонок с типовым, часто встречающимся звуковым сопровождением, иначе, возможно, придется бегать к двери каждый раз, когда гости придут к одним из ближайших соседей.

Если выбирается звонок с несколькими мелодиями, то их можно время от времени менять.

• Звонок будет удобнее в эксплуатации, если он имеет регулятор громкости. Практика показывает, что существуют модели, настроенные «на вкус» производителя – или дико ревущие, или едва слышные.
• Дизайнерское оформление. Если звонок выбирается для квартиры, то кнопка для него должна быть скромной, не привлекающей к себе особого внимания. Основной же блок можно подобрать к оформлению прихожей. Сегодня представлены звонки, поверхности блока которых имитируют фактуру древесины, замши, камня, кожи и т. п.
• Если приобретается беспроводная дистанционная модель для частного дома, то перед походом за покупкой стоит провести замер расстояния от калитки до дома. Это необходимо для того, чтобы кнопка и аппарат надежно взаимодействовали между собой. В характеристиках звонка обязательно должен быть указан диапазон его действия.
• Приобретать звонок стоит в специализированных магазинах — в них гарантировано можно купить качественный продукт. Не рекомендуется покупать такой прибор с рук или в небольшом хозяйственном магазине. Как правило, эта продукция имеет сомнительное качество, а никакой гарантии на изделие покупатель не получит.
• Кроме этого, стоит обратить внимание на такие параметры, как надежность контактов и прочность корпуса основного блока и кнопки. Если кнопка будет закреплена на калитке, то необходимо, чтобы была предусмотрена ее защита от влаги и пыли (рекомендуемый класс защиты – IP 44).

*  *  *  *  *  *  *

В заключение хотелось бы предостеречь тех владельцев жилья, которые очень далеки от электромонтажных работ, и слабо представляют себе даже, скажем, что такое ноль и фаза. Не стоит рисковать и выполнять монтаж самостоятельно, так как такой «смелый эксперимент» может привести к печальным последствиям. Поэтому лучше всего пригласить для выполнения этой работы профессионального электрика, который быстро справится с этой простой для него задачей.

Установка дверного звонка в квартире

Содержание

• 1 Виды и типы устройств
• 2 На что следует обратить внимание
• 3 Инструменты для подключения
• 4 Проводка и схема подключения
• 5 Установка звука механизм
• 6 Установка кнопки
• 7 Проводной звонок с двумя кнопками

Дверной звонок очень полезное устройство. Им оборудованы все квартиры и дома за редким исключением. Выбирая это устройство, необходимо знать, какие виды подключения существуют и как их подключить.



Формы и типы устройств

В зависимости от способа подключения дверные звонки делятся на два типа:

• проводные;
• беспроводной.

Проводные дверные звонки работают от электричества и от независимого источника питания. Кнопку и звуковую панель этих устройств нужно соединить между собой проводами. Беспроводные звонки не требуют физического соединения элементов.

По типу механизма колокола делятся на:

• молоток;
зуммер
• ;
Звонок
• .

Различаются внутренним устройством и принципом работы. Но они могут работать как от сети, так и от аккумулятора.



На что следует обратить внимание

Выбирая дверной звонок, лучше отдать предпочтение устройству, в котором есть возможность регулировать громкость. Еще одна полезная функция заключается в том, что эта кнопка подсвечивается в темноте. Он работает с помощью небольшого светодиода или светящихся материалов. Что касается внешнего вида корпуса и звучания, то тут вариантов масса. Все будет зависеть только от ваших вкусов и предпочтений.

Выбор электроприбора зависит от того, устанавливаете ли вы его в квартире или в доме. Они могут иметь два или четыре провода. Для 2-х проводной кнопки нужно напряжение 110В (220В), а для 4-х проводной — 5В. Оба вида можно установить в квартире. А в доме, где на кнопку и провод влияют погодные условия (дождь, снег, повышенная влажность) устанавливаются только 4-х проводные устройства.

Электрический проводной звонок работает от сети. В этом его преимущество и недостаток. С одной стороны, нет необходимости постоянно следить за зарядом батареи, как на беспроводных устройствах. С другой стороны, он не будет работать, если нет света. Еще одним недостатком является опасный ток, поэтому важно быть предельно осторожным при его установке.



Инструменты для подключения

Подключить дверной звонок своими руками несложно. Нужно только уметь это делать и иметь необходимые инструменты.

• дрель, стеновые дюбели;
• Канцелярский нож, клейкая лента;
• отвертка-индикатор;
винты
• .



Проводка и схема подключения

Работа электрического звонка невозможна без электричества. Поэтому к месту, где будет закреплено устройство, необходимо провести проводку. Как правило, изделия из проволоки работают от сети переменного тока напряжением 220В. Можно использовать один двухжильный кабель или два одножильных кабеля. Сечение провода может быть от 0,5 квадратных миллиметров и более. Однако нет необходимости использовать более толстый провод, так как мощность, потребляемая проводным звонком, невелика. Единственное, что нужно учитывать, это его материал. Она должна быть такой же, как и для разводки по всему дому или квартире.

Схема подключения для разных устройств разная. Как правило, во всех новостройках проложены провода для штатного дверного блока. Если вы делаете ремонт своими руками или подключение провода электрического звонка по каким-либо причинам не предусмотрено, то вы можете выбрать изделие с любой возможной схемой подключения, проложив к нему проводку.

Стандартная схема подключения дверного звонка в точности копирует схему обычного выключателя и, как известно, является самой простой из всех существующих электрических схем. Единственное, вместо лампочек используется звуковой механизм, а вместо выключателя кнопка. Ноль подключается к звуковой панели, а фаза — к кнопке. В этом случае оба элемента также связаны между собой. Нажал кнопку, фаза замыкается и звенит звонок.



Установка звукового механизма

Если в квартире уже проложены все провода, установка дверного звонка не займет много времени. Устройство работает от электричества, поэтому нужно соблюдать правила безопасности при использовании электроприборов. Подключение электротехнических изделий осуществляется только после отключения электричества во всей квартире.

Подключение дверного звонка к току осуществляется соединением его контактов с электропроводкой квартиры. Если они слишком длинные, их нужно обрезать и почистить канцелярским ножом. Электрики рекомендуют аккуратно обжимать пассатижами уже соединенные провода, чтобы соединение было надежнее, а контакт – качественнее. Соединения изолированы, а затем мы проверили, все ли работает. Если четырехпроводный механизм подключается к двухпроводным проводам, то определяются фаза и ноль, участвующие в соединении. Остальные провода соединяются между собой и тщательно изолируются.

Если проволочный звонок успешно работает, пора приступать к его креплению к стене.

Как правило, место установки находится в коридоре или прихожей. Радиаторы или другие отопительные приборы не должны находиться в радиусе полутора метров от прибора. В месте установки проделывается отверстие в стене дрелью и панель звукового механизма крепится стеновыми дюбелями и шурупами. Все производители устройств делают скрытые отверстия для крепления. В дверной раме просверлено отверстие для соединения звуковой панели и кнопки проводами.



Установка кнопки

Кнопка звонка состоит из двух контактов, один из которых подпружинен. При нажатии на нее контакт снова нажимается, цепь замыкается и механизм звенит. При отпускании происходит разрыв контакта.

Для настройки кнопки необходимо соединить два провода, которые затем подключаются к двум ее контактам. Соединения хорошо обмотаны скотчем или надежно закреплены клеммами в зависимости от того, как это предусмотрено на вашем устройстве. Кнопка крепится к стене деревянными панелями.



Проводной звонок с двумя кнопками

Часто возникает ситуация, когда нужно подключить две кнопки к одному звонку. Это необходимо, например, при наличии общего тамбура на несколько квартир. При этом один ставится в тамбуре, а другой — перед дверью. Тогда схема подключения устройства будет иметь две параллельные кнопки. При нажатии любой из них цепь замкнется и механизм сработает.

Возможно подключение дверного звонка своими руками. Вся процедура занимает менее получаса, если у вас есть проводка.

Как работают электрические дверные звонки?

org/Person»> Криса Вудфорда. Последнее обновление: 1 апреля 2022 г.

Дин-дон! Иногда нам нравится этот звук, иногда мы его ненавидим. Но если есть что-то, что я люблю, так это наука, стоящая за этим. Когда чей-то палец нажимает на мой дверной звонок, я слышу звук впечатляюще простой физики 19-го века — науки электромагнетизма, если быть точным. Что происходит, когда дверной звонок звучит «дзинь»? Давайте посмотрим поближе!

Фото: Простой переключатель «нажми, чтобы сделать» активирует электрическую цепь дверного звонка, когда вы нажимаете на него. Когда вы его отпускаете, пружина выталкивает его, и цепь снова разрывается.

Содержание

1. Как работает электрический дверной звонок?
   • Дверные звонки с хлопком
   • Дверной звонок с звонком
   • Беспроводные дверные звонки
2. Дверные звонки для многоквартирных домов
   • Как работают электрические входные двери?
3. Узнать больше

Как работает электрический дверной звонок?

Когда мне было лет восемь или девять, я сделал очень грубый дверной звонок для моя спальня. Это была простая электрическая цепь, состоящая из аккумулятор, а выключатель и электродвигатель, стоящий на большой картонной коробке. Когда звонивший нажал переключатель, батарея подала питание на двигатель и заставил его вращаться с жужжащим звуком (немного похожим на вибрацию оповещение на мобильный телефон или пейджер). Стоя на коробке, мотор издал достаточно слышимый, но довольно глухой гул.

Настоящие электрические дверные звонки ничем не отличаются. Вместо использования электродвигателя и картонная коробка, в них используется электромагнит (временный магнит, чей магнетизм может мгновенно включаться и выключаться электричеством), чтобы сделать более привлекательный звук электрического звонка, зуммера или звонка стержни, ударяемые магнитным молотком. Как и мой игрушечный звонок, многие домашние дверные звонки питаются от батареек; другие получают небольшое количество энергии от домашнего электроснабжения с помощью трансформатор.

Фото: Пьезоэлектрический зуммер издает чирикающий звук — «рингтон» в современных стационарных телефонах. Хотя более дешевые дверные звонки иногда содержат подобные зуммеры, у большинства из них есть более сложные звонки.

Дверные звонки с хлопком

Большинство дверных звонков имеют так называемый переключатель «нажми и включи». за вашей дверью, как на нашем верхнем фото. Когда вы нажимаете на кнопку, ваш палец нажимает два электрические контакты вместе для замыкания («замыкания») цепи; когда ты отпускаешь давление, пружина снова перемещает кнопку, поэтому цепь прерывается.

Анимация: Как дверной звонок работает как часть саморазмыкающейся цепи. Для простоты на этом рисунке не показаны электромагнит и батарея (которые подключены к цепи) или пружина, которая тянет хлопушку вернуть в исходное положение; они показаны на следующем рисунке.

Как и мой примитивный дверной звонок, сама схема содержит только два основных элемента: аккумулятор и что-то, что делает шум. «Что-то» часто оказывается электрическим звонком: немного металлический колокольчик (как на велосипеде) и хлопушка (молоточек), приводимая в действие электромагнит. Когда кто-то нажимает на кнопку, электромагнит активируется и тянет за хлопушку, которая ударяет в колокол. Но вот умный момент: хлопушка на самом деле также является частью схема. Когда он переворачивается, чтобы ударить в колокол, он разрывает цепь в то же время отключив питание электромагнита. Весна прикрепленный к хлопушке, возвращает его в исходное положение, после чего замыкает цепь, включает электромагнит и снова звонит в звонок. Это идет пока вы держите кнопку нажатой. Или пока батарейки закончиться!

Иллюстрация: Внутри дверного звонка с хлопушкой. Нажмите кнопку (красная), и электромагниты (зеленые) притянутся к хлопушка (желтая). Когда тарелка входит внутрь, она разрывает цепь, и ее монтажная пружина позволяет ей снова выскочить. процесс повторяется до тех пор, пока вы не отпустите кнопку. Изображение из патента США 592 269: Электрический вибрационный колокол Генри Ф. Олбрайта, любезно предоставлено Управлением по патентам и товарным знакам США.

Нажимные выключатели можно использовать для изготовления более сложных дверных звонков. В приведенном ниже, датируемом началом 20-го века, используются две взаимосвязанные схемы включения и выключения. Первый, показанный красным, соединяет реле давления (зеленый, 12), аккумулятор (10) и лампу (желтый, 21). Выключатель находится под ковриком, поэтому он замыкает цепь и зажигает лампу всякий раз, когда кто-то приближается к дому. Лампа предназначена для размещения рядом с кнопочным выключателем дверного звонка (44) — возможно, даже для того, чтобы светить сквозь него, — чтобы она указывала, что звонящему следует нажать, когда он или она прибывает в темноте. При нажатии переключателя (44) красная цепь разрывается и вместо нее включается синяя. Теперь питание от батарей подает питание на электромагнит (розовый, 15), в результате чего хлопушка звонка (зеленый, 14) неоднократно соприкасается с самим звонком (оранжевый, 16).

Изображение: Из патента США: 769,203: Электрический сигнал Уильяма Уилера, запатентованного 6 сентября 1904 года, любезно предоставлено Управлением по патентам и товарным знакам США.

Дверные звонки с перезвоном

Дверные звонки с перезвоном «Динг-дон» немного сложнее. Они имеют две металлические планки с каждой стороны, которые делают два разных музыкальные ноты, когда что-то попадает в них. Между ними установлены батареи и электромагнит со свободно движущимся «молотком» внутри него — по сути, просто цилиндр из магнитного металла, который скользит туда и обратно внутри чуть большей цилиндрической пластиковой трубки. При нажатии на дверной звонок электромагнит намагничивает металл молоток и тянет его вправо, сжимая его против пружины и ударяя по металлическому перезвону справа: динь! В этот момент цепь прерывается, и электромагнит выключается, так что пружина заставляет молоток отбивать другой образом, ударив в металлический перезвон слева: дон! Перезвоны очень легко закреплены на пластиковых застежках, поэтому они вибрируют для несколько секунд до того, как звук исчезнет.

Фото: Внутри дверного звонка. Перезвоны находятся справа и слева. Электромагнит и движущийся молоток находятся в черной пластиковой коробке в центре.

Беспроводные дверные звонки

С обычными дверными звонками есть одна большая проблема: если у вас большой дом (или вы часто находитесь на улице в саду или во дворе), вы можете не слышать их звон. Одним из решений этой проблемы является беспроводной дверной звонок, который имеет обычный кнопочный переключатель, установленный снаружи вашей двери, и звонок на батарейках устройство, которое вы можете переносить из комнаты в комнату (или на улицу, если хотите). переключатель содержит миниатюрный радиопередатчик ближнего действия который может отправлять сигнал (обычно 433 МГц) на расстояние до 100 метров (300 футов или около того) на радиостанцию. приемник в блоке звонка. Большинство беспроводных дверных звонков позволяют выбирать различные радиоканалы, так что вы можете использовать несколько разных в одном здании без чтобы они не вмешивались, и следите за тем, чтобы звонок в дверь не звонил, когда кто-то входит в дом соседа!

Дверные звонки для многоквартирных домов

Подойдите к входной двери многоквартирного дома, и вы, вероятно, найдете целый набор дверных звонков, один для каждого домохозяйства. Это не самая элегантная часть электротехники, но она работает. Перейти к старшему здании, и, если вам очень повезет, вы можете встретить элегантный старинный вращающийся дверной звонок, такой как один показан здесь. Как и в случае с дверными звонками, описанными выше, этот предназначен для активации простой электрической цепи, которая звонит в колокольчик в чьем-то доме; вы просто поворачиваете циферблат, чтобы указать на номер квартиры вы хотите, затем нажмите кнопку в центре. Самое интересное в этом звонке — это поворотный переключатель. на циферблате, что позволяет дверному звонку активировать одну из 12 отдельных цепей, каждая из которых работает на звонок в другой квартире. Как это работает? Как видно в нижней части диаграммы, циферблатный указатель является ключевой частью цепи. Когда он обращается к одному из номеров квартир, он замыкает цепь только для этой квартиры.

Фото: Как работает поворотный переключатель дверного звонка. Этот дизайн разработан Дэвидом Брауном, изобретателем из Чикаго, и датируется 1935 годом. На нижнем рисунке я выделил (красным) контур квартиры 12, показывая, как указатель дверного звонка замыкает контур этой квартиры, когда указывает прямо вверх. Подробнее об этом изобретении читайте в патенте США: 2039581: Переключатель дверного звонка. Рисунок предоставлен Управлением по патентам и товарным знакам США.

Как работают электрические входные двери?

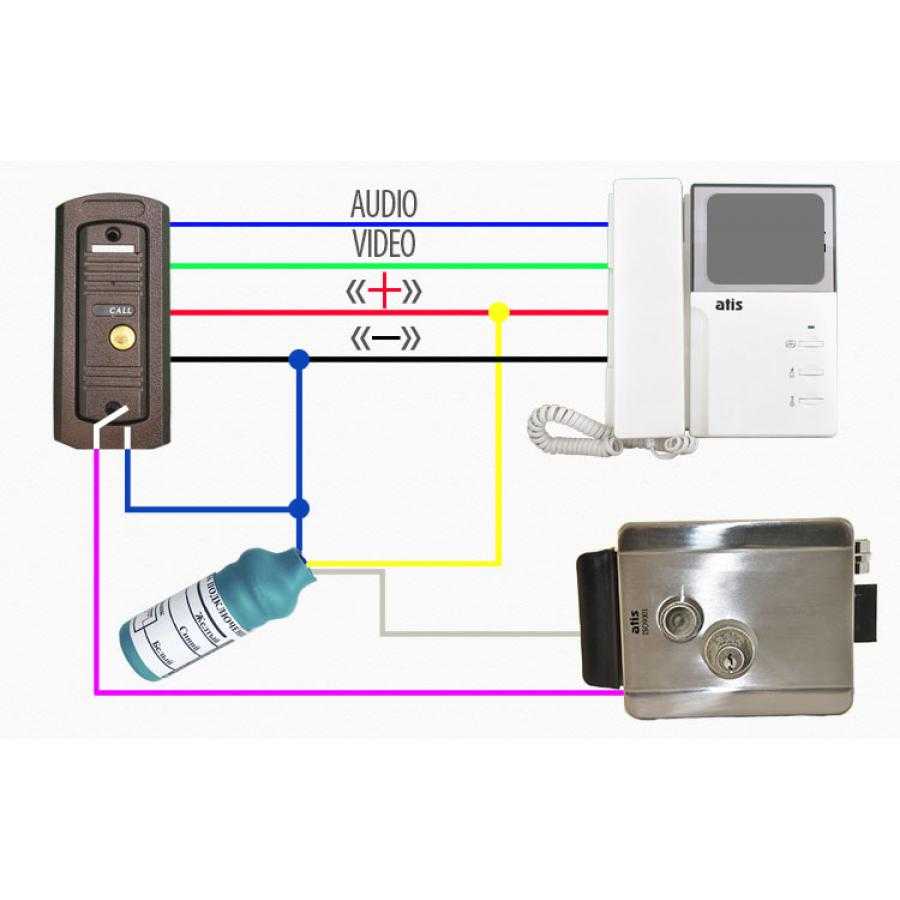

Если вы живете на одном из верхних этажей современного многоквартирного дома, у вас, вероятно, есть электрический домофон или видеотелефон, позволяющий впускать людей в ваше здание, не спускаясь по лестнице и обратно. Такие системы не имеют ничего общего с традиционными электрическими дверными звонками. Как правило, они используют домофон, который соединяет комбинированную решетку микрофона и громкоговорителя на входной двери здания с отдельной телефонной трубкой в ​​каждой квартире. На каждой трубке есть дополнительная кнопка, которая связана с защелкой на входной двери. Когда вы нажимаете кнопку, срабатывает реле, которое активирует соленоид (разновидность электромагнита), который отодвигает защелку на двери, позволяя людям войти.
