Основные типы электрических схем

Существует несколько основных типов электрических схем, которые используются для отображения электрических цепей и систем:

  • Принципиальные схемы — показывают все элементы цепи и их соединения
  • Монтажные схемы — отображают физическое расположение компонентов
  • Функциональные схемы — иллюстрируют принцип работы устройства
  • Структурные схемы — показывают основные функциональные части системы

Каждый тип схемы имеет свое назначение и особенности. Рассмотрим подробнее наиболее распространенные виды электрических схем.

Принципиальные электрические схемы

Принципиальная электрическая схема является основным техническим документом, определяющим полный состав электрической цепи и связи между ее элементами. На ней изображаются все электрические элементы и устройства, необходимые для осуществления заданных электрических процессов и их контроля, а также все электрические связи между ними.


Что показывает принципиальная схема?

На принципиальной электрической схеме отображаются:

  • Все электрические элементы и устройства, необходимые для работы цепи
  • Все электрические соединения между элементами
  • Выводы и разъемы устройств
  • Обозначения функциональных частей схемы

При этом на принципиальной схеме не показывается реальное расположение элементов в пространстве. Главное — отобразить все электрические связи.

Условные графические обозначения на электрических схемах

Для изображения электрических элементов на схемах используются специальные условные графические обозначения, установленные стандартами. Основные группы условных обозначений:

  • Источники питания
  • Коммутационные устройства
  • Электродвигатели
  • Трансформаторы
  • Резисторы и конденсаторы
  • Полупроводниковые приборы
  • Измерительные приборы

Рассмотрим некоторые наиболее распространенные условные обозначения элементов электрических схем.

Обозначения источников питания

Источники электрической энергии обозначаются следующим образом:


  • Гальванический элемент или батарея — две параллельные линии разной длины
  • Аккумулятор — несколько параллельных линий разной длины
  • Генератор — окружность с буквой G внутри

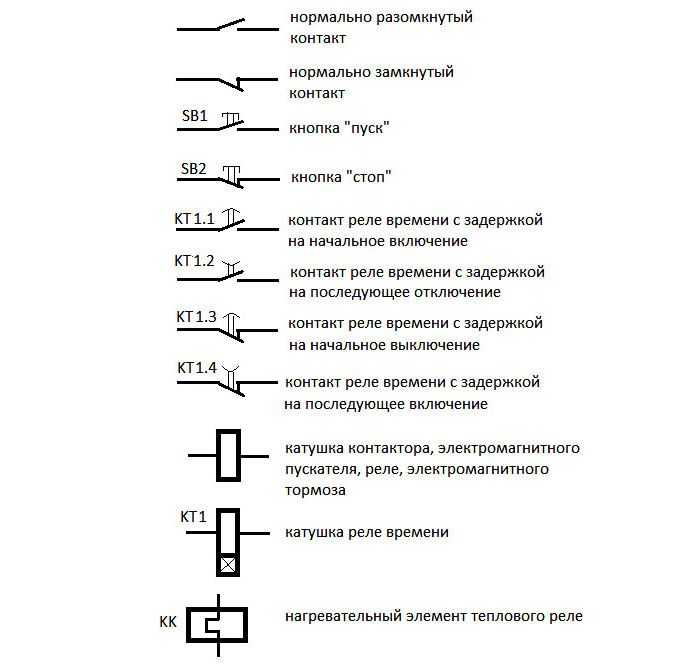

Обозначения коммутационных устройств

Коммутационные устройства имеют следующие условные обозначения:

  • Выключатель — две не соединенные линии
  • Переключатель — несколько положений контактов
  • Кнопка — окружность с точкой внутри
  • Реле — прямоугольник с обозначением обмотки

Как научиться читать электрические схемы

Чтение электрических схем требует определенных навыков и знаний. Вот несколько советов, которые помогут научиться разбираться в электрических чертежах:

  1. Изучите основные условные обозначения элементов
  2. Разберитесь с типами электрических схем
  3. Начните с простых схем, постепенно переходя к сложным
  4. Анализируйте схему по функциональным узлам
  5. Прослеживайте пути прохождения тока
  6. Обращайте внимание на обозначения номиналов элементов

Регулярная практика чтения схем поможет развить навык быстрого понимания электрических чертежей любой сложности.


Основные правила выполнения электрических схем

При разработке электрических схем следует придерживаться определенных правил:

  • Схемы выполняются на листах стандартных форматов
  • Используются установленные условные графические обозначения
  • Линии электрической связи изображаются сплошными линиями
  • Толщина линий выбирается в зависимости от формата схемы
  • Схемы снабжаются поясняющими надписями

Соблюдение стандартов оформления делает электрические схемы понятными для всех специалистов.

Программы для создания электрических схем

Современные электрические схемы часто разрабатываются с помощью специального программного обеспечения. Наиболее популярные программы для черчения электрических схем:

  • AutoCAD Electrical
  • КОМПАС-Электрик
  • Eplan Electric P8
  • Microsoft Visio
  • Dia

Такие программы значительно упрощают и ускоряют процесс создания электрических чертежей, а также позволяют легко вносить изменения в схемы.

Заключение

Умение читать электрические схемы является важным навыком для инженеров-электриков, электромонтажников и других технических специалистов. Понимание условных обозначений и принципов построения электрических чертежей позволяет быстро разобраться в работе электрических устройств и систем. Регулярная практика чтения и анализа схем поможет развить профессиональные компетенции в области электротехники.



Обозначение розеток и выключателей на строительных чертежах и электрических схемах по ГОСТ

Любое строительный процесс или монтаж электрических цепей зданий и сооружений начинается с проекта. Для удобства ориентации в многочисленных типах монтируемого оборудования, а также для исключения монтажных ошибок, существуют условные обозначения. Не обязательно их все запоминать. Достаточно знать нормативные документы, в которые можно заглянуть при возникновении трудной ситуации. Рассмотрим, как выяснить, где на чертеже розетки и выключатели.

Регламентирующие документы

Главным строительным или монтажным документом является проект. СНиПы и ГОСТы — более глобальные документы, распространяющие свой регламент в масштабах государства или отрасли. Проект — это более узкий, в этом плане, документ. Он распространяет свой регламент на конкретный объект.

Проект должен быть универсальным в плане понимания условных обозначений всеми категориями специалистов, осуществляющих монтаж. Для этого и разработаны государственные и отраслевые нормативные документы, регламентирующие вид условных обозначений всех категорий монтируемого оборудования и его элементов (СНиПы и ГОСТы).

Электрооборудование также имеет условные обозначения.

Существует две основных разновидности обозначений электрооборудования:

  • Условное обозначение электрооборудования (в частности, розеток и выключателей) на строительных чертежах.
  • Условное обозначение электрооборудования на электрических схемах.

Такие обозначения имеют существенную разницу. Поэтому их следует рассмотреть по отдельности. Но прежде необходимо разобраться в нормативных документах, которые устанавливают правила в соответствии графических обозначений тому или иному электрическому оборудованию.

В настоящее время на территории России действует следующий стандарт:

ГОСТ 21.614–88 «Изображения условные графические электрооборудования и проводок на планах» из раздела «Система проектной документации для строительства».

Этот государственный стандарт введён в действие ещё в 1988 году.

Условные графические обозначения электрооборудования

Только этот документ регламентирует графические обозначения электрооборудования на планах, схемах и чертежах. В частности, изображения бытовых и промышленных выключателей, розеток.

Другое электротехническое оборудование (их условные графические обозначения) стандартизированы другим документом:

ГОСТ 2.721–74 «Обозначения условные графические в схемах».

Электрические схемы силовых и оперативных цепей электрооборудования составлены с использованием графических обозначений, указанных в этом ГОСТе.

Условные обозначения электрооборудования

Обозначение розеток

Существуют розетки различных типов и назначения. Их исполнение зависит от класса напряжения, степени защищённости, наличия заземляющих контактов, способа монтажа и прочее. Рассмотрим поэтапно графические условные обозначения для каждого типа розеток.

На строительных планах, схемах, чертежах условное графическое обозначение розеток для скрытой проводки выполняется следующим образом:

Общее условное графическое изображение розеток

Графическое условное обозначение для розеток открытой проводки выполнено следующим образом:

Общее условное графическое изображение розеток

Условные графические обозначения розеток влагозащищенного исполнения на схемах и строительных чертежах выполняются следующим образом:

Общее условное графическое изображение розеток

В кодировке IP, изображённой на электрооборудовании, зашифрован показатель степени защиты корпуса оборудования от механических повреждений токоведущих частей и попадания на них влаги. IP — заглавные буквы выражения Ingress Protection Rating (англ. — степень защиты от проникновения). Классификация электрооборудования, согласно этого показателя, соответствует международным стандартам IEC 60529, DIN 40050, а также ГОСТ-14254.

Кодировка степени защиты составляется таким образом:

IP X1X2 AM где:

Х1 — цифра, характерезующая степень защиты токоведущих частей оборудования от попадания твёрдых частиц;

X2 — цыфра, характерезующая степень защиты токоведущих частей оборудования от попадания влаги;

АМ — буквы, характеризующие степень защиты оборудования от проникновения людей к токоведущим частям. Первая буква может быть А, И, С, D. Каждая из них имеет свои характеристики. Вторая буква несёт дополнительную информацию, например, о классе рабочего напряжения, об испытаниях оборудования и другое. Эта буква может быть Н, М, S, W.

Для удобства ориентации в кодировке степени защиты приведена справочная таблица.

Характеристики электрооборудования, согласно кодировке IP.

Справочная таблица

Графические обозначения выключателей

Выключатели, как и розетки, классифицируются по своему исполнению. Которое, в свою очередь, зависит от класса рабочего напряжения выключателя, способа установки, степени защиты и другого.

Основные типы выключателей и их условные графические обозначения на строительных планах, чертежах и схемах приведены ниже.

Обозначение основных типов выключателей

Наглядный пример:

Условные обозначения выключателей

Международная классификация IP распространяется на выключатели аналогично розеткам.

Отдельного внимания заслуживает комбинированное электрооборудование. Для рассматриваемого оборудования — это совмещённый блок из розетки и выключателя. Он также имеет своё условное графическое обозначение.

Совмещенное электрооборудование

Условные символы на электрических схемах

С электрическими схемами проще. Классификация выключателей и розеток по их исполнению в этом случае не особо учитывается. Рассматриваемое электрооборудование имеет такие условные графические обозначения.

Обозначения электрооборудования

Для обозначения защитных автоматических выключателей на электрических схемах приняты такие условные обозначения.

Условное графическое обозначение

Трёхполюсные и четырёхполюсные автоматические выключатели имеют такое обозначение.

Условное обозначение

А также, в качестве примера, ниже приведена электрическая схема электроснабжения помещения или постройки. На схеме обозначен вводной трёхполюсный автоматический выключатель 380 В, от которого фазные провода отходят на группу из двенадцати однополюсных автоматических выключателей. Эти выключатели формируют разветвлённую и защищённую электрическую цепь 220 В.

Условные обозначения выключателей (автоматических) на электрической схеме

Современное электрооборудование обновляется новыми разработками с внушительной скоростью. Учитывая это, возникает ситуация, в которой разработка новых условных обозначений и утверждение современных государственных стандартов — отстающий процесс. Поэтому не страшно, если для специфического электрооборудования нет графического условного обозначения. Для его обозначения выбирается максимально приближенное по смыслу. А в разделе условных обозначений проекта вносится уточнение по этому поводу.

  • Автор: Дмитрий Гаврюк
