Электродвигатель от старой стиральной машины схема подключения. Подключение двигателя от старой стиральной машины: схема и руководство

Как подключить двигатель от старой стиральной машины. Какие бывают типы двигателей. Какую схему подключения использовать. Как проверить работоспособность мотора. На что обратить внимание при подключении.

Типы двигателей в стиральных машинах

В стиральных машинах используются три основных типа электродвигателей:

• Коллекторные двигатели
• Асинхронные двигатели
• Инверторные двигатели

Каждый тип имеет свои особенности конструкции и подключения. Рассмотрим их подробнее.

Коллекторные двигатели

Коллекторные двигатели отличаются следующими характеристиками:

• Компактные размеры
• Высокий пусковой момент
• Возможность регулировки скорости
• Работа от постоянного и переменного тока
• Наличие щеток, требующих периодической замены

Схема подключения коллекторного двигателя относительно проста. Питание подается на щетки и обмотки статора.

Асинхронные двигатели

Асинхронные двигатели имеют следующие особенности:

• Простая конструкция без щеток
• Высокая надежность
• Низкий уровень шума
• Невысокая стоимость
• Большие габариты и вес

Для подключения асинхронного двигателя требуется фазосдвигающий конденсатор.

Инверторные двигатели

Инверторные двигатели обладают рядом преимуществ:

• Высокий КПД
• Плавная регулировка скорости
• Низкий уровень шума и вибрации
• Компактные размеры
• Долгий срок службы

Подключение инверторного двигателя осуществляется через специальный электронный модуль управления.

Схема подключения двигателя от стиральной машины

Общая схема подключения двигателя от стиральной машины выглядит следующим образом:

1. Определите выводы обмоток с помощью мультиметра
2. Подключите рабочую обмотку напрямую к сети 220В
3. Пусковую обмотку подключите через пусковой конденсатор
4. Установите выключатель в разрыв одного из проводов питания
5. Заземлите корпус двигателя

Конкретная схема зависит от типа двигателя. Рассмотрим особенности подключения разных типов моторов.

Подключение коллекторного двигателя

Для подключения коллекторного двигателя выполните следующие шаги:

1. Определите выводы щеток и обмоток статора
2. Подключите один провод питания к одной щетке
3. Второй провод подключите к выводу обмотки статора
4. Соедините между собой свободные выводы щетки и обмотки

При таком подключении двигатель должен начать вращаться.

Подключение асинхронного двигателя

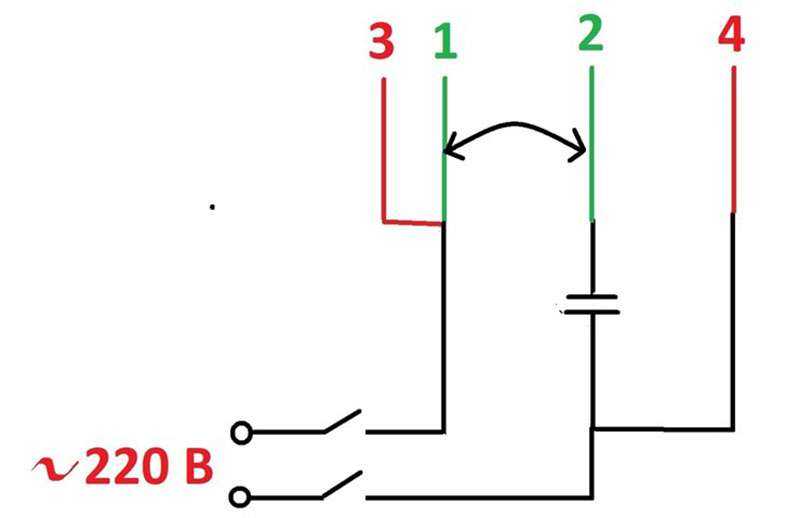

Схема подключения асинхронного двигателя:

1. Определите рабочую и пусковую обмотки
2. Рабочую обмотку подключите напрямую к сети 220В
3. Пусковую обмотку подключите через конденсатор 15-20 мкФ
4. Установите выключатель в разрыв фазного провода

Правильность подключения можно проверить кратковременным включением.

Проверка работоспособности двигателя

Перед подключением рекомендуется проверить исправность двигателя. Для этого выполните следующие действия:

1. Проверьте сопротивление обмоток мультиметром
2. Убедитесь в отсутствии межвиткового замыкания
3. Проверьте свободное вращение ротора
4. Осмотрите щетки и коллектор на износ (для коллекторных двигателей)
5. Проверьте целостность изоляции обмоток

Если все параметры в норме, двигатель можно подключать к сети.

На что обратить внимание при подключении

При подключении двигателя от стиральной машины важно учитывать следующие моменты:

• Правильно определить выводы обмоток
• Использовать конденсатор нужной емкости
• Обеспечить надежное заземление
• Выбрать провода достаточного сечения
• Установить защиту от перегрузки
• Обеспечить хорошую вентиляцию двигателя

Соблюдение этих правил обеспечит безопасную и надежную работу двигателя.

Возможные неисправности при подключении

При подключении двигателя могут возникнуть следующие проблемы:

• Двигатель не запускается
• Повышенный нагрев обмоток
• Сильная вибрация и шум
• Недостаточная мощность
• Срабатывание защиты

Причинами чаще всего являются неправильное подключение, неисправность конденсатора или повреждение обмоток. При возникновении проблем проверьте схему подключения и техническое состояние двигателя.

Применение двигателей от стиральных машин

Двигатели от старых стиральных машин можно использовать для различных самоделок:

• Наждачный станок
• Точильный станок
• Циркулярная пила
• Дисковая пилорама
• Деревообрабатывающий станок
• Компрессор
• Генератор

При этом важно правильно рассчитать нагрузку и обеспечить надежное крепление двигателя.

Самоделки из двигателя от старой стиральной машины: что можно сделать

Из деталей от стиральной машины, независимо от её состояния и типа, можно сделать разнообразные полезные устройства и приспособления.

• Варианты приспособлений
• Виды моторов
• Подключение и проверка

Они могут выполнять различную механическую работу, а также играть роль генераторов свободной резервной энергии. Для изготовления самоделок с электродвигателем сгодятся корпуса, проводка и прочие запчасти.

Варианты приспособлений

Ниже описывается, что можно сделать из старой стиральной машины. Эти устройства будут полезными для хозяйства, строительства, садоводства и ремонта.

Самая распространённая самоделка — это наждак. Поскольку диаметры вала мотора и точильного камня отличаются, потребуется смастерить согласующий переходник. Его роль сыграет кусок 20-сантиметровой трубы. На конце последней следует сделать резьбу, чтобы она была вдвое длиннее, чем точильный камень.

Её направление должно быть противоположным вращению мотора. Это необходимо для того, чтобы точильный круг не открутился и не слетел.

Переходник следует закрепить на валу мотора. Затем нужно будет просверлить там отверстие, и вкрутить болт и гайку, чтобы окончательно зафиксировать наждачный круг с переходником. Останется укрепить самоделку на надёжном основании.

Мощности мотора от стиральной машины хватит для небольшого токарного или барабанно-шлифовального станка. В первом случае можно медленно обработать цилиндрическую заготовку. Для более надёжного закрепления следует применять опору, которая защитит мотор от чрезмерных боковых нагрузок. Во втором случае на вал двигателя надевается цилиндр, на который надета шлифовальная бумага. Внутри его также следует установить стальной пруток, с помощью которого можно закрепить на валу мотора.

Старая стиральная машина активаторного типа может превратиться в небольшую бетономешалку. Для этого следует:

• Сделать лопасти, для чего необходимо вырезать из 4−5-миллиметровой стали заготовки, соединить под прямым углом (в виде буквы П), и сварить.
• Прикрепить деталь на место активатора.
• Подключить двигатель к сети (см. ниже).
• Останется только положить нужные стройматериалы в бак.
• Мощность мотора в этом случае будет достаточной для небольших объёмов.

Можно также сделать корморезку. Помимо двигателя, потребуется барабан от стиральной машины. Нужно изготовить две заточенные лопасти, играющие роль ножей. Барабан прикрепляется к опорной раме болтами. В его нижней части следует проделать выводное отверстие. Одна лопасть с ножом устанавливается на дне, а другая — ближе к верхней части. На отверстие спереди барабана необходимо приладить крышку, чтобы корм не разлетался по сторонам.

Ещё одна возможная самоделка — это газонокосилка. Она будет работать ничуть не хуже, чем заводская. Для её изготовления потребуются:

1. Для основания пойдёт толстый кусок стали или большая крышка от кастрюли.
2. Для рамки и ручки потребуются уголки или трубы.
3. Колёса должны быть компактными, но прочными. Их можно взять с коляски или большой игрушечной машины.
4. Обязательно нужен провод подходящей длины с вилкой и выключатель.

Вначале необходимо сварить квадратную раму с осями. В основании, которое прикрепляется с нижней её стороны, следует проделать отверстие для вала мотора, а затем закрепить его. Из более длинных труб следует изготовить П-образную ручку. На её горизонтальную часть надевается резиновый кожух, чтобы было удобнее держать. К мотору подсоединяется провод с выключателем. Если планируется использование для обрезания мокрой травы, то необходимо тщательно изолировать все токопроводящие части.

Наконец, последнее устройство, что можно сделать из стиральной машины-автомата, — это генератор. Асинхронный двигатель потребует доработки. Необходимо разобрать его, прорезать в роторе пазы, в которые надо вставить и приклеить холодной сваркой неодимовые магниты. Рабочую обмотку нужно будет подключить к контроллеру, который стабилизирует и выпрямляет индуцируемый в ней ток и обеспечивает заданное напряжение.

Такой генератор будет способен питать светильник либо заряжать аккумулятор. Ротор может приводиться в движение с помощью дрели, шуруповёрта, или педального механизма. Возможны также другие варианты.

Виды моторов

В более старых стиральных машинах применялись асинхронные электродвигатели. Они состоят из статора с обмоткой и цилиндрического ротора, который приводится в движение вращающимся магнитным полем. Они отличаются низкой шумностью, простотой конструкции, и достаточно высокой мощностью. Но также есть и минусы — это большие габариты и вес, сложность плавного регулирования скорости, и невысокие КПД и крутящий момент. Они также не могут работать в качестве генератора без переделки.

Наиболее распространёнными являются двухфазные асинхронные двигатели. У них есть рабочая и пусковая обмотки. Первая подключается напрямую, а вторая — через фазосдвигающий конденсатор. В настоящее время асинхронные моторы в стиральных машинах не используются.

Коллекторный двигатель применяется во всех современных стиральных машинах-автоматах. Работает от постоянного и переменного тока. Состоит из статора и ротора, магнитные поля которых взаимодействуют, в результате чего последний вращается. Он оснащён коллектором, через который на обмотку подаётся напряжение через щётки. Достоинства — высокий крутящий момент и немалая скорость вращения, которая может легко и плавно регулироваться. Коллекторные моторы также способны работать в режиме генератора с внешним возбуждением.

Инверторный двигатель соединяется напрямую с барабаном. Он отличается достаточно сложной конструкцией. Этот мотор может работать в качестве эффективного генератора, если производитель электродвигателя установил в роторе магниты, благодаря которым в статоре будет индуцироваться ток немалой силы.

Подключение и проверка

Необходимо убедиться в том, что выбранный мотор работает. Для этого следует определить выводы обмоток с помощью тестера или мультиметра. Чтобы проверить работоспособность коллекторного мотора, надо подключить один провод кабеля с вилкой к одной щётке, а другой — к выводу обмотки. Свободные проводники соединяются между собой. Если двигатель исправен, то ротор начнёт вращаться.

Асинхронный мотор подключается по-другому. Вначале нужно определить рабочую и возбуждающую обмотки. Первая будет иметь большее сопротивление. К ней питание подаётся напрямую, а к возбуждающей — через фазосдвигающий конденсатор.

Двигатель от стиральной машины — схема подключения электродвигателя

Ни для кого не секрет, что именно двигатель от стиральной машины является главным составляющим оборудования. Он способствует функционированию барабана, за счет чего вещи в нем вращаются и тем самым выстирываются. Случается, что агрегат уже непригоден для использования, но электродвигатель в нем «как новенький». В данном случае у домашнего мастера возникает вопрос: можно ли подключить его к другой технике? Все возможно, но для начала необходимо понять, какой именно двигатель был установлен в вашу машинку, и еще изучить схему подключения.

Содержание

1. Разновидности приборов
2. Рекомендации специалистов
3. Как разобраться с подключением агрегата?
4. Регулятор оборотов
5. Какие могут быть неисправности?

В первых модификациях машинок, устройство, которое преобразовывало электрическую энергию в механическую, было оснащено ременным приводом, присоединенным к баку. На сегодняшний день в большей части моделей применяется именно эта технология, но более обновленные агрегаты значительно эволюционировали. Благодаря интенсивному развитию технологических процессов, в продаже появилось оборудование, функционирующее от одного из трех видов моторов:

• коллекторный;
• асинхронный;
• инверторный.

Каждый вариант обладает рядом индивидуальных особенностей, связанных с конструкцией, запуском и подключением двигателя от стиральной машины. Прежде чем купить домашнюю «помощницу», следует учитывать данные параметры.

Коллекторный

Схема подключения коллекторного двигателя

Более 70% бытовой техники имеет коллекторный двигатель. Пик популярности изделия был в 1990 году, но в 2000-х их практически полностью подменили асинхронные устройства. Изделие функционирует от стабильного постоянного или переменного электротока. В комплектацию входит статор, ротор, коробка, тахогенератор, 2 щетки.

Плюсы:

• компактные размеры;
• увеличенный интервал запуска;
• не чувствителен к перепадам электричества;
• быстроходность;
• возможность регуляции мощности вращений.

Минусы:

Маленький эксплуатационный срок и потребность регулярной замены щеток. Также следует выделить повышенный уровень шумности.

Асинхронный

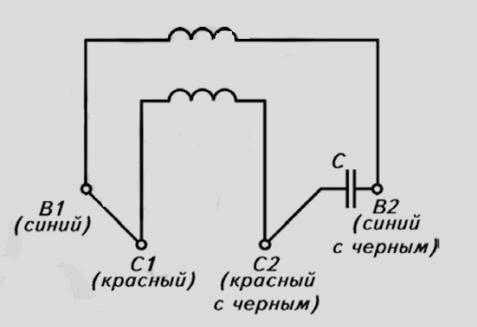

Схема подключения асинхронной разновидности для проверки обмотки

Выпускается в двух вариантах: двухфазные и трехфазные электродвигатели для стиральной машины. Комплектация изделия включает неподвижный статор и ротор, который воспроизводит обороты барабаном. Мощность вращения варьируется в пределах 2800 об./мин.

Плюсы:

• простые конструктивные особенности;
• не требует регулярного обслуживания;
• воспроизводит низкий уровень звуков;
• доступная цена.

Минусы:

Большие габариты, пониженный коэффициент полезного действия. Могут возникнуть существенные сложности в управлении электронными схемами.

Инверторный

Схема подключения мотора инверторного типа

Изделие разработано по инновационным технологиям концерном LG. Но сегодня данное оборудование применяют и другие фирмы, такие как Haier, Самсунг и т.д. В моторе от стиральной машины автомат, как и у предыдущего варианта, присутствует только ротор и статор. Несмотря на этот фактор, работает он по другому принципу. Приводной элемент, монтируется напрямую к барабану. Таким образом, исключается использование уязвимых крепежных деталей.

Плюсы:

• простая конструкция;
• сравнительно маленькие габариты;
• пониженная степень вибрации;
• высокий процент КПД;
• отсутствие потребности регулярной замены каких-либо деталей;
• низкий уровень шума.

Минусы:

Основным недостатком является сложная электронная схема подключения двигателя от стиральной машины, за счет чего производители увеличивают на оборудование цену.

Рекомендации специалистов

Прежде, чем запустить электродвигатель от стиральной машины, следует помнить два важных нюанса:

1. Оборудование не будет запускаться при использовании конденсатора.
2. Для подключения не требуется применять пусковую обмотку.

В первую очередь следует определиться, какой цвет провода за что отвечает:

• 2 белых – измерительный генератор, они не потребуются;
• 1 красного цвета и 1 коричневого – уходят на подключение к обмотке ротора и статора;
• темно-зеленый и серый – используется для монтажа к графитовым щекам.

Необходимо быть готовым к тому, что в различных модификациях мотора от стиральной машины могут присутствовать провода, различающиеся по оттенку. Но это совершенно не меняет принцип присоединения.

В разных вариациях цвета проводов могут отличаться

Чтобы обнаружить пары, следует каждый элемент прозвонить. Провода, отвечающие за подключение к измерительному генератору, обладают сопротивлением 60-70 Ом, их следует убрать в сторону,  предварительно объединив изолентой. Продолжайте прозвон для обнаружения остальных пар.

Как разобраться с подключением агрегата?

Предварительно, перед началом работ, следует визуально ознакомиться со схемой электронного присоединения. Система устройства достаточно простая и будет понятна для любого домашнего специалиста.

Подключается электродвигатель от стиральной машинки элементарным образом:

1. Для начала необходимо определить провода, которые исходят от статора и ротора.
2. По схематическим параметрам объединяется обмотка статора с щеткой ротора.
3. Сделайте перемычку, которая обозначается малиновым цветом и заизолируйте ее изолентой.
4. Остальные 2 провода, которые выступают от обмотки ротора и оставшейся щетки присоединяются к электросети.

Во избежание травм перед началом натвердо зафиксируйте его на прочной поверхности. Дело в том, что при подведении техники к элетрической сети 220 В, она сразу начнет воспроизводить обороты. Таким образом вы создадите безопасную обстановку для тестового подключения.

Если требуется изменить направление оборотов, нужно просто переместить перемычку к другим контактам. Для автоматизации режима включения и выключения достаточно установить на соответствующие провода клавиши.

ВИДЕО: Как подключить двигатель от стиральной машины к 220

Регулятор оборотов

У моторов от стиральных машин большая скорость оборотов, что требует установку специального регулятора, который позволит агрегатам переключаться на разные режим работы. Для данной задачи отлично подойдет обычное реле для  настройки мощности светового потока, но здесь потребуются некоторые доработки.

1. Достаньте из старой стиралки симистор с радиатором, который отвечает за работу автоматизированного включения.
2. Впаяйте данную деталь в микросхему устройства, предварительно убрав маломощный прибор.

Какие могут быть неисправности?

Исходя из данной информации, любой мастер запросто справиться с задачей подключения оборудования. Но при запуске двигателя от стиральной машинки может произойти небольшой казус – устройство не будет реагировать на включение.  Попробуем разобраться, в чем причина.

При запуске в течение одной минуты проконтролируйте температурный режим мотора. За маленький промежуток времени тепло не распространится на все составляющие агрегата, поэтому есть возможность определить, где именно происходит быстрое повышение температуры – подшипник, ротор или другие запчасти.

Главным причинами неполадок считаются:

• разрушение или засор подшипникового узла;
• резкое увеличение резервуара конденсатора (актуально исключительно для асинхронного вида мотора машинки автомат).

Если обнаружится одна из проблем, потребуется купить запасные части и установить их в электродвигатель.

ВИДЕО: Регулятор оборотов с поддержанием мощности (подключение, настройка, тест)

Стиральная машина, электрическая схема, внутренняя цепь и схема подключения

Эй, в этой статье мы увидим электрическую схему электрической стиральной машины, процедуру подключения и внутреннюю схему. Стиральная машина – это та, которая стирает и сушит одежду. В настоящее время почти в каждом доме есть стиральная машина для стирки одежды. Стиральная машина может сэкономить нам столько времени и сил. Стиральная машина — это электрическая машина, состоящая из различных типов электродвигателей, переключателей, таймеров, зуммеров и т. д. Итак, как электрик, вы должны знать внутреннюю рабочую функцию стиральной машины. Это очень поможет вам в ремонте стиральной машины. На рынке доступны разные типы стиральных машин от разных производителей, но все стиральные машины работают примерно по одному принципу. Итак, в этой статье мы познакомимся с общими знаниями и схемами. Во-первых, давайте посмотрим на схему.

Электропроводка и подключение стиральной машины

Здесь вы можете увидеть внутренние компоненты и схему стиральной машины.

Внутренние детали стиральной машины

Двигатель вращения

Двигатель вращения также известен как двигатель сушилки. Используется для сушки белья. Вращательный двигатель представляет собой однофазный асинхронный двигатель. Он имеет две обмотки: пусковую обмотку и рабочую обмотку. Для запуска нужен конденсатор. Как правило, с этим двигателем вращения используется конденсатор. Кроме того, вы можете видеть на приведенной выше схеме подключения конденсатор, подключенный к двигателю вращения. Двигатель отжима имеет меньшую номинальную мощность, чем двигатель стирки.

Двигатель стирки

Двигатель стирки используется для стирки ткани. Он более мощный, чем отжимной двигатель, потому что должен совершать движение мокрой одежды с водой. Двигатель мойки также является однофазным асинхронным двигателем, он также имеет две обмотки — рабочую обмотку и пусковую обмотку. Здесь также для его работы требуется конденсатор. Мотор стирки вращается в обоих направлениях, и это осуществляется таймером стирки. Скорость и крутящий момент двигателя стирки больше, чем у двигателя отжима.

Таймер отжима

Таймер отжима используется для управления двигателем отжима. Таймер отжима представляет собой двухконтактное устройство, к нему подключается двигатель отжима и блок питания. Двигатель отжима и таймер отжима используются как в полуавтоматических, так и в автоматических стиральных машинах.

Таймер стирки

Таймер стирки используется для управления мотором стирки. Функция таймера стирки заключается в вращении двигателя стирки с заданным временем, изменении направления вращения двигателя и включении зуммера или будильника по завершении стирки. Доступны различные типы таймеров промывки, такие как таймеры промывки с тремя клеммами, таймеры промывки с четырьмя клеммами и таймеры промывки с шестью клеммами.

Дверной выключатель

Дверной выключатель позволяет управлять стиральной машиной только тогда, когда дверь закрыта. Вы можете видеть, что дверной выключатель соединен последовательно с двигателем вращения, поэтому, пока дверь не будет закрыта, двигатель вращения не будет работать.

Читайте также:

Благодарим Вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Схема подключения стиральной машины с 3 проводами

— Реклама —

Предположим, вы наслаждаетесь отпуском у себя дома. Все удовольствия достаются собакам, глядя на грязную одежду. Вы решили постирать одежду. Вы берете одежду и кладете ее в стиральную машину. Вам, как инженеру-электрику, пришла в голову мысль, как нарисовать схему подключения трехпроводной стиральной машины? Эта статья собирается доставить эту информацию. Давайте обсудим.

Содержание

Что такое стиральная машина?

Стиральная машина — это моторизованное устройство, которое стирает нашу одежду. Когда-то мы стирали нашу одежду, назначая прачку. Но в настоящее время технологии слишком развиты. Все ручные системы стираются, и нас приветствуют автоматические технологии и технологии, основанные на искусственном интеллекте. Электродвигатель – основная часть стиральной машины. Здесь же представлены и другие виды оборудования. Давайте представим их.

Основные части стиральной машины

Чтобы нарисовать схему стиральной машины с тремя проводами, мы должны знать основные части стиральной машины. К ним относятся:

• Переключатель на два направления
• Таймер для стиральной машины
• Звонок и световой индикатор
• Двигатель стиральной машины
• Конденсатор

Переключатель на два направления: 9

— Реклама —

Мы можем определить дерево по плодам. Точно так же двусторонний переключатель также назван по наблюдению за его работой. Мы можем переключать двигатель в двух направлениях, используя двухпозиционный переключатель.

В этом случае двигатель будет вращаться в двух направлениях. Один раз он вращается по часовой стрелке, и снова он будет вращаться в направлении против часовой стрелки. Но сколько времени он вращается в одном направлении?

Здесь нам нужно устройство, которое на этот раз починит. Что это за устройство? Это мистер Таймер. Теперь я собираюсь обсудить таймер.

Таймер: 6-проводной таймер

На схеме подключения 3-проводной стиральной машины вы можете увидеть шестипроводной таймер, который подсчитывает время вращения двигателя в одном направлении. Направление может по часовой стрелке или против часовой стрелки. Но он не будет вращаться бесконечное время.

Звонок и световой индикатор:

— Реклама —

К стиральной машине можно подключить цепь будильника или звонка. Он подает звуковой сигнал, когда вращение двигателя завершено. Также имеется световой индикатор, обеспечивающий наличие электропитания в стиральной машине. Мы также видим световые индикаторы в мультиштекерных или электрических панелях.

Двигатель стиральной машины с 3 проводами:

Электродвигатель является сердцем стиральной машины. Упоминается тот факт, что производители используют в стиральных машинах 4-х полюсный асинхронный двигатель. Сейчас в стиральных машинах используют универсальный двигатель. Этот двигатель содержит 3 провода. К двигателю подключен однофазный конденсатор для создания пускового момента.

Конденсатор

Рабочий конденсатор в стиральной машине используется для запуска двигателя. Размер этого конденсатора будет зависеть от мощности двигателя. Чтобы получить четкое представление об использовании конденсаторов, вы можете посетить эту статью 3 Схема проводного конденсатора для потолочного вентилятора

3-проводная схема подключения стиральной машины 3-проводная схема подключения стиральной машины

На приведенной выше схеме подключения 3-проводной стиральной машины мы видим, что основной провод питания 120 В переменного тока подключен к общей точке подключения двигателя стиральной машины. К этому двигателю подключен рабочий конденсатор номиналом 10 мкФ. Двухпозиционный переключатель SPDT также подключен к этому универсальному двигателю.

Как работает стиральная машина?

Теперь насущный вопрос: как работает стиральная машина? На самом деле в волокнистой молекуле одежды существуют негигиеничные элементы. Вот почему мы используем воду из смеси моющих средств для стирки белья. Стиральная машина обеспечивает автоматический механический потенциал для стирки белья водой из смеси моющих средств. Одним словом, вода с моющим средством действует как враг грязи.

Универсальный двигатель производит механическую энергию в стиральной машине. Производители используют универсальные моторы не только в стиральных машинах, но и в других видах бытовой техники. Универсальный двигатель представляет собой модифицированную форму двигателя постоянного тока.

Как работает универсальный двигатель в стиральной машине? универсальный двигатель

Если мы подключим однофазный источник переменного тока к последовательному двигателю постоянного тока, то двигатель начнет вращаться.
