Электромагнитное реле схема: Электромагнитное реле: принцип действия, особенности подключения

Содержание

Электромагнитное реле на схеме — Весёлый Карандашик

2013, Апрель 5 , Пятница

Домашняя старницаНемного электричестваЭлектромагнитное реле на схеме

Автор:  Игорь Александрович Немного электричества  3 комментария

С какой лёгкостью ныне обходится написание и отправка писем друзьям и родственникам, да и кому угодно, если использовать возможности сети интернета. Раньше почтовые курьеры только мечтали о таком способе доставки важных поручений и не могли представить, как быстро передаётся сообщение сейчас.

Пеших гонцов со срочным поручением(франц. estafette) заменили верховыми, специально посланными курьерами, которые меняли(relay – англ. смена) лошадей на почтовых станциях и продолжали свой путь, передавая срочное сообщение до указанного адресата.

Сейчас не много осталось памятников архитектуры, объединяющих релейные почтовые станции.

В сентябре 1837 года Самюэл Финли Бриз Морзе продемонстрировал работу изобретённого аппарата, который смог передать электрический сигнал по проволоке длиной около 1000 футов( 305 м).

Это была предельная длина, которую можно было использовать для передачи, так как в цепи аппарата использовалась всего лишь одна маломощная электрическая батарея, напряжение которой значительно падало и электромагниту, находящемуся на обратном конце линии, не хватало электрического тока из-за препятствующего электрического сопротивления линии передачи.

Джозеф Генри оказал огромную помощь Самуэлю Морзе, предложив использовать изобретённое Генри в 1831 году электромагнитное устройство – ‘предок’ нынешнего электромагнитного реле.

По предложению Генри, электрическая цепь передатчика не должна соединяться непосредственно с приёмником, а с устройством из подковообразного сердечника, сделанного из мягкого железа, с обмотанным проводом, и между полюсами магнита что бы помещался металлический якорь.

Когда электрическая цепь замыкалась или размыкалась, через обмотку подковообразного электромагнита проходил электрический ток, создавая вокруг сердечника электромагнитное поле.

Якорь, который находился между полюсами подковы-сердечника, притягивался к магниту или отходил от него, а своим обратным концом размыкал или замыкал расположенные рядом электрические контакты. Контакты, в свою очередь, управляли следующей, такой же, похожей на предыдущую электрической цепью. Вторая цепь управляла третьей и так далее.

Таким образом, получалась единая цепь, осуществляющая передачу электрического сигнала, напоминающую эстафету(передать сигнал) и смену участков(отдельных цепей), как смену почтовых лошадей(relay,англ). Одним словом будет сказано, была собрана первая релейная проводная связь. Подобным образом, но используя беспроводную – радио связь, работают мобильные телефонные сети, телевидение, телеграф.

Вот краткая история появления современного электромагнитного выключателя – реле́, название которого связано с курьерской почтовой службой.

Из чего состоит современное электромагнитное реле.

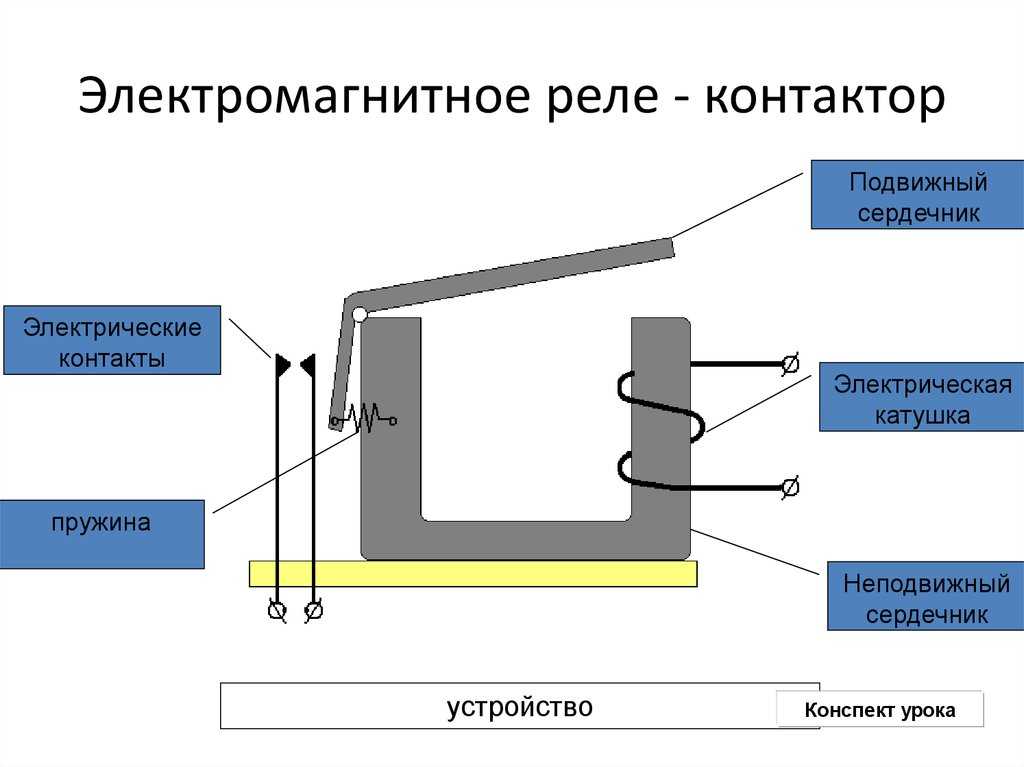

Современное электромагнитное реле имеет основные три части: электромагнит, якорь, притягивающийся к сердечнику, и контактный переключатель, управляемый движением якоря.
Электромагнит представляет собой сердечник, во многих моделях – стержень, из магнитного – обычно стального материала с намотанным поверх катушкой из электрического провода. Пластина, притягивающаяся к электромагниту, называется якорем, который управляет через изолированный толкатель контактами, то есть размыкает или смыкает их.

Катушка реле может питаться токами малой величины, а срабатываемый якорь – управлять контактами с  бо́льшими в тысячи раз токами.

Какие электромагнитные реле бывают.

Электромагнитные реле делятся на две основные группы: с нормально замкнутыми контактами и с нормально разомкнутыми. В зависимости от тока управляющего сигнала, они делятся на реле постоянного и переменного тока. Далее разделяются по типу исполнения, по времени срабатывания, по нагрузке на контакты, по контролируемой величине, а также на специальные виды.

Как обозначаются электромагнитные реле на схеме.

Основу любого электромагнитного реле выполняет его обмотка – катушка электрического провода. Она изображается прямоугольником, с отводом от длинных сторон линий, указывающих на подключение к цепи, с обозначением: А1 и А2.

Символьное обозначение соответствует  букве (К).

  • KA – токовое реле;
  • KH – указательное реле;
  • KK – электротепловое реле;
  • KM – контактор или магнитный пускатель;
  • KT – реле времени;
  • KV – реле напряжения;
  • KCC – реле команды включения;
  • KCT – реле команды отключения;
  • KL – промежуточное реле.

Изображение контактов напоминает рисунок выключателей. На концах контактов указываются геометрические символы, характеризующие их тип и функциональность. Символьное обозначение соответствует порядковому обозначению

электромагнитного реле в схеме, а через точку номер группы контакта этого реле. К примеру: К1.2.

Область применения реле весьма обширна: холодильники, компьютеры, телевизоры, автомобили, утюги – перечислять можно долго и Вы в этом сами убедитесь, как только сможете находить их на схемах.
