Лампы дневного света (ЛДС) в виде длинной трубки давно применяются как в быту, так и в офисах. Главное их преимущество, по сравнению с лампами накаливания, – большая светоотдача, долговечность и экономия электроэнергии.

В старых светильниках применяли тяжелые дроссели и стартеры, они долго и с миганием зажигали лампы, работали ненадежно, гудели, а лампы мигали. На смену им пришли электронные балласты. Они легче по весу, мгновенно зажигают лампу, не гудят, работают в широком диапазоне питающих напряжений, не мигают, так как работают на больших частотах, и по стоимости приблизились к светильникам с тяжелыми дросселями.

Фото. Внешний вид светильника

Внешний вид такого светильника китайского производства типа DL-3011 для ЛДС мощностью 36 Вт показан на фото.

Его номинальное питающее напряжение 220…240 В/50 Гц, но при испытаниях показал работоспособность и в диапазоне напряжений 100…240 B. Сам электронный блок питания (балласт) помещается внутри светильника в пластмассовой коробке. Он смонтирован на монтажной плате размерами 107х27 мм (рис.1).

Рис 1. Электронный ПРА

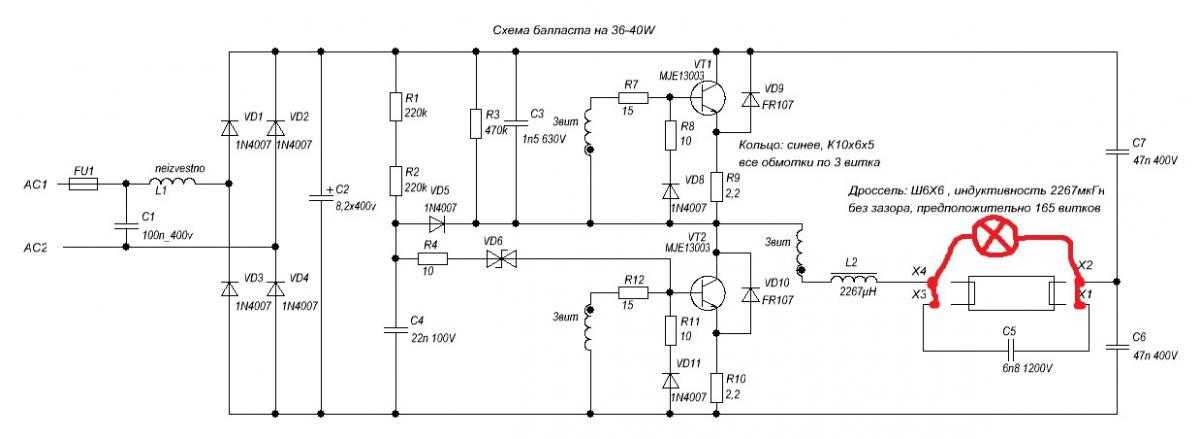

Принципиальная схема ЭПРА нарисована по монтажной плате и показана на рис.2 Все элементы на ней обозначены так же, как и на монтажной плате.

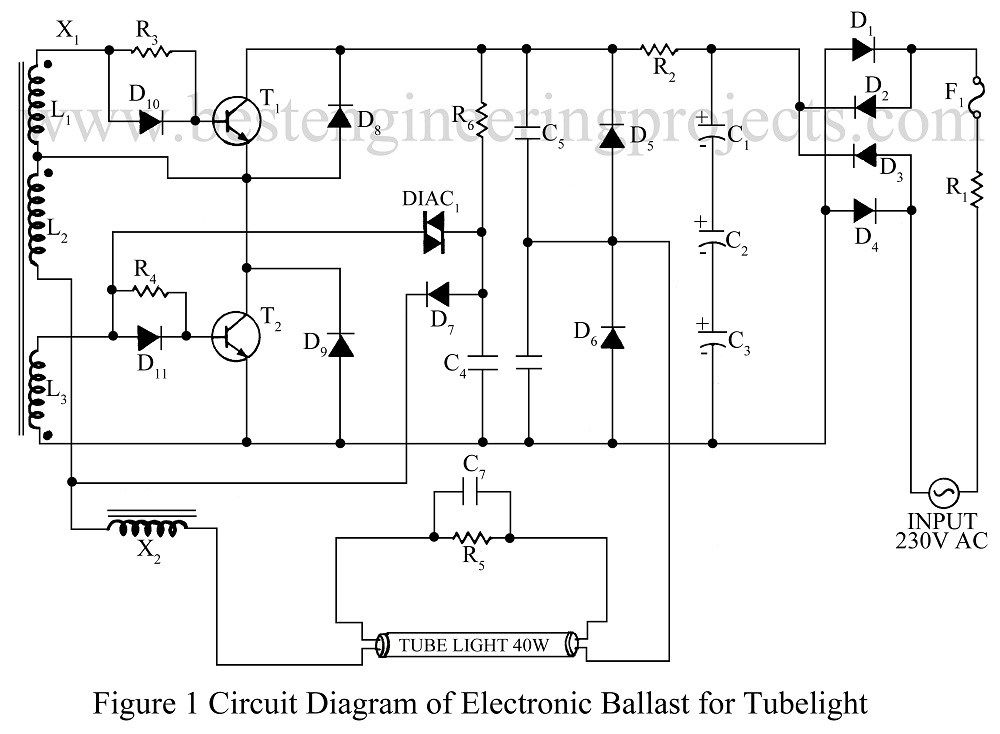

Рис 2. Принципиальная схема ЭПРА

Вначале вспомним принцип зажигания люминесцентных ламп, в том числе и при применении электронных балластов. Для этого необходимо выполнить два условия: первое – разогреть обе ее нити накала, второе – приложить большое (около 600 В) напряжение.

Величина напряжения зажигания прямо пропорциональна длине стеклянной люминесцентной лампы, т.е. для коротких (18 Вт) ламп оно меньше, а для длинных (36…40 Вт) ламп – больше.

Работа электронного балласта

Вначале сетевое напряжение выпрямляется до постоянного напряжения 260…270 В (измерено на работающем преобразователе при напряжении сети ~220 В) и сглаживается электролитическим конденсатором С1 (15 мкФ/400 В).

Далее двухтактный полумостовой преобразователь, активными элементами которого являются два биполярных высоковольтных транзистора структуры n-p-n (MJE13005), называемыми ключами (рис.2), преобразует постоянное напряжение 260…270 В в высокочастотное напряжение частотой 38 кГц, что позволяет значительно уменьшить габариты и вес балласта. Нагрузкой и одновременно управляющим элементом преобразователя является трансформатор (обозначен на схеме как TU38Q2) со своими тремя обмотками, из них две – управляющие обмотки (каждая по 4 витка) и одна – рабочая, состоящая из двух витков (

рис. 2 см. прикрепленные данные). Цепь с рабочей обмоткой создает нагрузку на преобразователь.

Первоначальный запуск преобразователя обеспечивает симметричный динистор, обозначенный в схеме DB3. Он открывается, когда после включения электросети напряжение в точках его подключения превысит порог срабатывания. При открытии динистор подает импульс на базу транзистора, после чего преобразователь запускается.

Транзисторные ключи открываются противофазно от импульсов с управляющих обмоток. Для этого обмотки включены в базы транзисторов противофазно (на рис.2 начало обмоток обозначены точками). Открытие каждого ключа вызывает наводку импульсов в двух противоположных обмотках, в том числе и в рабочей обмотке (2 витка). Переменное напряжение с рабочей обмотки L1 подается на люминесцентную лампу через последовательную цепь, состоящую из обмотки L1, первой нити накала лампы, С5 (4700 пФ/1200 В), второй нити накала лампы, С4 (100 нФ/400 В).

Величины индуктивностей и емкостей в этой цепи подобраны так, что в ней возникает резонанс напряжений при неизменной частоте преобразователя.

На конденсаторе С5 (470 пФ/1200 В), включенном в резонансную цепь (к лампе), происходит самое большее падение напряжение (так как у С5 самое большое реактивное сопротивление из всех элементов контура), оно зажигает лампу.

Следовательно, максимальный ток в резонансной цепи разогревает обе ее нити накала, а большое резонансное напряжение на конденсаторе С5 зажигает лампу.

Зажженная лампа хотя и уменьшает свое сопротивление, но, как показали измерения, переменное напряжение на ней (и на конденсаторе С5) составляет около 295 В, а на дросселе L1 – около 325 В. Т.е. резонанс напряжений в цепи продолжается, из-за чего уже зажженная лампа и продолжает гореть. Дроссель L1 своей индуктивностью ограничивает ток в зажженной лампе, так как ее сопротивление после зажигания уменьшается. После зажигания лампы преобразователь продолжает работать в автоматическом режиме, не меняя свою частоту с момента запуска. Весь этот процесс зажигания длится менее 1 с.

При испытаниях светильник сохранял работоспособность в диапазоне питающего напряжения переменного тока от 220 В до 100 B, при этом частота преобразования увеличивалась с 38 кГц до 56 кГц, но яркость свечения лампы при напряжении 100 B заметно уменьшилась.

Следует отметить, что на люминесцентную лампу все время подается переменное напряжение, так как это обеспечивает равномерный износ эмиссионных способностей нитей накаливания и этим увеличивает срок службы лампы. При питании лампы постоянным током срок ее службы уменьшается на 50%.

Детали электронного балласта

Типы радиоэлементов указаны в принципиальной схеме (рис.2 см. прикрепленные данные). В состав устройства входят:

  1. Т1, Т2 – транзисторные ключи MJE13005 китайского производства (аналог КТ8164А), структуры n-p-n, в корпусе TO-220 (400 В/4 A, в импульсе 8 А). Их можно заменить КТ872А (1500 В/8 A, корпус Т26а). Цоколевка MJE13005 показана на рис.2 (см. прикрепленные данные). При установке новых транзисторов всегда определяйте правильность выводов БКЭ, так как в аналогах она может не совпадать.
  2. Трансформатор TU38Q2 с ферритовым кольцом, размер которого 11х6х4,5, его вероятная магнитная проницаемость около 2000. Трансформатор имеет 3 обмотки, две из них (управляющие) содержат по 4 витка и одна (рабочая) – 2 витка.
  3. Диоды D1–D7 типа 1N4007 (1000 В/1 А). D1–D4 – выпрямительный мост, D6, D7 – демпферные диоды, а диод D5 разделяет источники питания.
  4. Цепочка R1C2 обеспечивает задержку пуска преобразователя с целью его «мягкого» пуска и не допущения большого пускового тока.
  5. Симметричный динистор типа DВ3 (Uзс.max=32 B; Uос=5 В; Uнеотп.и.max=5 B) обеспечивает первоначальный запуск преобразователя.
  6. R3, R4 – ограничивающие резисторы в цепи эмиттера транзисторов. При экстремальных условиях сгорают, защищая более дорогие транзисторы.
  7. R5, R6 – гасящие резисторы в цепи базы транзисторов.
  8. D6, С3, R2 – демпферная цепочка, препятствующая выбросам напряжения на ключе в момент его запирания, демпферную функцию выполняет и диод D7, но на втором ключе. Кроме того, С3 уменьшает частоту преобразования.
  9. Дроссель L1 состоит из двух склеенных между собой Ш-образных ферритовых половинок. L1 участвует в резонансе напряжений (совместно с С5 и С4) для обеспечения зажигания лампы и поддержки ее в рабочем состоянии, а также ограничивает ток в светящейся лампе.
  10. С5 (4700 пФ/1200 B), С4 (100 нФ/400 B) – конденсаторы в цепи люминесцентной лампы, участвующие в ее зажигании (через резонанс напряжений), а после зажигания поддерживают ее в рабочем (светящемся) режиме. Максимально допустимое напряжения конденсатора С5=1200 В, такая величина подобрана неслучайно. При зажигании напряжение на С5 может превышать 600…700 В, и конденсатор должен выдержать его.
  11. Конденсаторы 22 нФ/100 В (на схеме производители их не обозначили) предназначены для уменьшения частоты работы преобразователя.
    Напомним, что она равна 38 кГц при номинальном питающем напряжении.
  12. С1 (15 мкФ/400 В) – единственный оксидный конденсатор в балласте, выполняющий функцию сглаживания выпрямленного напряжения питающей электросети.
  13. F1 – мини-предохранитель в стеклянном корпусе номиналом 1 А.

Ремонт

При ремонте платы под напряжением будьте осторожны, так как ее радиоэлементы находятся под фазным напряжением.

Перегорание (обрыв) накальных спиралей люминесцентной лампы, при этом блок питания остается исправным. Это типичная неисправность. Устраняется она простой заменой стеклянной лампы, которая продается в любом магазине электротоваров и стоит около 1,5 USD. Применять можно лампы мощностью 36 и 40 Вт.

Трещины в пайке монтажной платы

Причины их появления: периодическое нагревание и последующее, после выключения, остывание места пайки, а также низкокачественная пайка платы изготовителем.

Нагреваются места пайки от элементов, которые греются, – это транзисторные ключи. Такие трещины могут проявиться после нескольких лет эксплуатации, т.е. после многократного нагревания и остывания места пайки. Устраняется неисправность повторной пайкой трещины. Иногда необходимо предварительно зачистить место пайки.

Повреждение отдельных радиоэлементов

Отдельные радиоэлементы могут повредиться от скачков напряжения в электросети. В первую очередь, это транзисторы MJE13005. Производители не предусмотрели защиты схемы от всплесков напряжений, например, варисторами. Скачки напряжений часто имеют место в сельских электросетях во время сильных ветров и молний, поэтому во время таких атмосферных явлений светильник лучше не включать. Имеющийся в схеме предохранитель (1А) не защитит радиоэлементы от скачков напряжений, а лишь при пробое радиоэлементов.


на главную
.

Электронные балласты

Электронные балласты последнее время прочно занимают своё место в системах уличного освещения, освещения зданий и транспорта. Связано это с целым рядом преимуществ, которые отсутствуют у электромагнитных балластов – отсутствие мерцания, более высокий КПД, больший срок службы лампы благодаря щадящему пусковому режиму. В этой статье будет рассказано про микросхему ICB1FL02G Infineon, которая позволяет на её основе реализовать эффективный и экономичный электронный пускорегулирующий аппарат, в дальнейшем ЭПРА.

Для маломощных ЭПРА форма потребляемого тока от сети и уровень гармонических составляющих регламентируется ГОСТом Р 51317. 3.2-99 (МЭК 61000-3-2-95) относящихся к классу C. Исходя из этих требований, при разработке ЭПРА разработчик решает, необходимо ли оснащать его корректором коэффициента мощности или нет. Также коэффициент мощности – cos φ и значение реактивной составляющей потребляемой мощности от сети регламентируется для предприятий. Для крупных заводов, метрополитена и других организаций, где необходимо использование большого количества люминесцентных ламп, уровень реактивной мощности может превысить допустимый уровень. В таких случаях ЭПРА обязательно должен содержать корректор коэффициента мощности.

На рис 1. представлена схема ЭПРА с корректором коэффициента мощности. Как правило, в таких устройствах используется контроллер корректора мощности (MC34063A ON Semiconduktor или TDA4863 Infineon) и контроллер двухтактного полумостового преобразователя.

Рис.1 Схема электронного пускорегулирующего аппарата с корректором коэффициента мощности.

Микросхема ICB1FL02G Infineon включает в себя контроллер коэффициента мощности и контроллер двухтактного полумостового преобразователя – рис.2. Такая интеграция позволяет уменьшить количество внешних компонентов, уменьшить размеры ЭПРА.

Рис.2 Схема электронного пускорегулирующего аппарата на основе микросхемы ICB1FL02G Infineon.

Микросхема позволяет реализовать следующие функции:

  • Мягкое включение и предразогрев лампы, что позволяет существенно увеличить срок службы лампы
  • Коррекция коэффициента мощности, возможность работы в широком диапазоне питающих напряжений
  • Защита от отсутствия лампы в цоколе
  • Защита от ёмкостного режима (защита от не зажигания лампы)
  • Перезапуск в случае не зажигания лампы
  • Возможность работы с одной лампой, двумя и более
  • Выходные ключи переключаются при нуле напряжения

Рассмотрим работу балласта. Начнём с корректора коэффициента мощности (ККМ) – Рис.3. ККМ работает в режиме прерывистых токов, что позволяет значительно снизить потери на обратном восстановлении диода. Вначале напряжение питания подаётся на вывод микросхемы VCC через цепь R1, R2, D9, этого хватает для первого старта для корректора мощности. Цепочка R7- R9, C3 связанная с выводом микросхемы PFCVS позволяет контролировать выходное напряжение ККМ. Вывод микросхемы PFCCS – компаратор с порогом 1В, предназначен для измерения тока, протекающего через транзистор, и ограничения в случае перегрузки. Вывод PFCZCD предназначен для считывания входного тока, и детектирования перехода через «0».

Рис.3 Управление корректором коэффициента мощности

На рис. 4 представлена схема управления полумостовым драйвером люминесцентной лампы. Спустя 97мс после запуска корректора мощности запускается полумостовой драйвер на фиксированной частоте 125кГц±10% (мягкий старт 10мс) и микросхема питается через ёмкость C6 и выпрямитель D7 и D8. Мониторинг наличия верхней по схеме нити лампы осуществляется через резисторы R15 – R19 (выводы микросхемы LVS1 и LVS2). Мониторинг нижней нити осуществляется через вывод RES (сигнал подаётся через емкостной делитель C8 и C9), этот вывод также позволяет отслеживать переключение транзисторов при 0 напряжения (ZVS), что позволяет минимизировать динамические потери. В случае если лампа извлекается из цоколя, происходит автоматическая блокировка и перезапуск балласта. При использовании одной лампы вывод LVS2 соединяется с землёй.

После старта микросхема переходит в режим предразогрева лампы Рис.5 , в течение которого происходит прогрев нитей накала лампы, частота задаётся резистором R12, длительность предразогрева задаётся резистором R13. Затем частота плавно снижается, при достижении частоты равной (где Vbus – напряжение на выходе корректора мощности, Vign – напряжение пробоя лампы) происходит пробой лампы, после чего частота снижается до рабочей частоты, которая задаётся резистором R5.

В случае, если лампа по каким-то причинам не зажглась существует опасность возникновения «ёмкостного» режима, то есть когда суммарное реактивное сопротивление цепи L2, C10 стремится к 0 и ток в цепи стремиться к бесконечности. В таком режиме возможен выход из строя выходных транзисторов. В большинстве контроллеров защита от такого режима отсутствует. В микросхеме ICB1FL02G защита реализована через вывод LSCS, ток протекающий через лампу отслеживается через резистор R14. Ограничение тока происходит при 0.8В, если напряжение превысит 1.6В происходит отключение и перезапуск.

Рис.4 Схема управления полумостовым драйвером электронного балласта

Рис.5 Режим старта и предразогрева лампы

Величина дросселя L2 определяется необходимым током через лампу, емкостью конденсатора С10, рабочей частотой в режиме горения. Величина емкости С10 определяется индуктивностью L2, величиной приводящего к зажиганию напряжения на лампе при заданном токе подогрева. Обычно величина ёмкости C10 варьируется в пределах 5.6 – 8.2нФ.

Расчет дросселя ККМ осуществляется по следующей формуле где Vinmax – максимальное входное напряжение сети, Vbus – напряжение питания на выходе ККМ, fmin – минимальная частота преобразования ККМ (обычно выбирается более 20кГц) , PoutPFC – мощность на выходе ККМ.

Максимальный ток на выходе балласта равен , исходя из этого рассчитывается резистор R14 для уровня 0.8В на выводе LSCS Следует отметить что аварийный ток, при котором произойдёт отключение равен — это необходимо учесть при выборе транзисторов по предельно допустимому току стока.

Частотозадающие и времязадающие резисторы рассчитываются по следующим формулам

Где frun – рабочая частота, fph – частота предразогрева лампы, Tph – время предразогрева

При проектировании электронного балласта есть возможность номинал выходного дросселя и номинал дросселя ККМ сделать одинаковым, что позволит унифицировать моточные изделия.

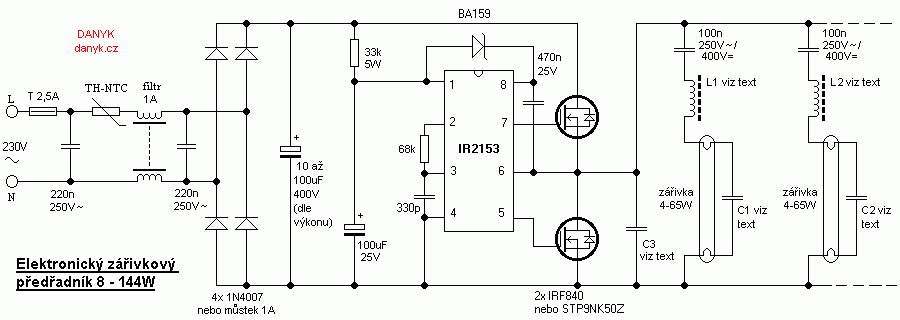

Существует множество контроллеров для электронных балластов, разных фирм производителей IRF (IRS2153, IR2520, IRS2166), Infineon ICB1FL02G, NXP – UBA2021, UBA2014 и многие другие, каждый имеет свой набор функций о них будет написано в последующих статьях.

На фото представлена фотография рабочего электронного балласта, сконструированного на базе микросхемы ICB1FL02G


Insight — Как работает электронный балласт



Электронные балласты постепенно заменяют обычные магнитные балласты (широко известные как дроссели) люминесцентных ламп. Они имеют более высокий КПД по сравнению с магнитными балластами и обеспечивают запуск лампы без мерцания. Кроме того, он не издает «гудящий» звук, который очень раздражает при работе с магнитным балластом. Электронный балласт выполняет две основные функции:

1.      Обеспечивает начальное высокое напряжение, необходимое для ионизации газа, тем самым создавая дугу между двумя электродами.

2.      Для ограничения тока через трубку после ее запуска. Если ток не контролируется, это может привести к скачку напряжения, что приведет к повреждению лампы.

Другие функции включают зажигание, прогрев, регулировку постоянной мощности, коррекцию коэффициента мощности и защиту от всех состояний неисправности ламп и балластов.

Рис. 1: Изображение , показывающее типичный электронный балласт

Электронный балласт, как показано на изображении выше, использует полупроводниковые компоненты и работает на частоте 20–80 кГц, в отличие от магнитного балласта, который работает на частоте 50–60 Гц. При высокой частоте лампа требует меньше входной мощности, что повышает эффективность.

Рис. 2: Печатная плата электронного балласта

Печатная плата, которая содержит все компоненты балласта, показана на изображении выше. Эта печатная плата заключена в прямоугольный пластиковый корпус.

Компоненты электронного балласта

Рис. 3: Электронные компоненты платы балласта

В электронном балласте используются электронные компоненты, показанные на рисунке выше. В качестве компонентов используются диоды, конденсаторы, высокочастотные транзисторы, катушки индуктивности, трансформаторы и сопротивления.



Рис. 4: Конденсаторы печатной платы электронного балласта



Когда источник питания входит в цепь балласта, он сначала проходит фильтрацию электромагнитных помех, чтобы блокировать шум, создаваемый балластом. Конденсаторы, показанные на изображении выше, используются для того же.

 Выпрямитель и инвертор

Рис. 5: Изображение , показывающее расположение диодов в электронном балласте

Четыре диода расположены в схеме, образуя двухполупериодный выпрямитель. Он преобразует сетевое напряжение переменного тока в двухполупериодное выпрямленное напряжение.

Рис. 6: Подробный обзор инвертора на плате электронного балласта

Инвертор, в котором используются высокочастотные транзисторы, преобразует низкочастотный постоянный ток в высокочастотный переменный ток (переменная прямоугольная волна) порядка 20–80 кГц. Другие компоненты схемы используются для таких функций, как коррекция коэффициента мощности, фильтрация гармоник и т. д.

Использование трансформатора

0018

В конце цепи используется трансформатор. Выход на лампу подается через этот трансформатор. Еще одним преимуществом высокой частоты является небольшой размер трансформатора. Размер трансформатора обратно пропорционален частоте и, следовательно, чем выше частота, тем меньше размер трансформатора, тем самым уменьшая вес электронного балласта почти до 1/5 веса магнитного балласта.
