Электронный отпугиватель кротов своими руками электронная схема. Электронный отпугиватель кротов своими руками: эффективное и гуманное решение

Как сделать электронный отпугиватель кротов самостоятельно. Какие компоненты потребуются для сборки устройства. Как работает отпугиватель кротов на основе звуковых волн. Насколько эффективны самодельные электронные отпугиватели против кротов.

Содержание

Принцип работы электронного отпугивателя кротов

Электронный отпугиватель кротов — это устройство, генерирующее звуковые волны определенной частоты, которые создают дискомфорт для кротов и заставляют их покинуть обрабатываемую территорию. Основные принципы работы такого отпугивателя:

Генерация звуковых импульсов частотой около 300-400 Гц
Периодическое включение звука на 1-2 секунды каждые 30-40 секунд
Распространение звуковых волн по почве через вибрацию корпуса устройства
Создание дискомфортных условий для жизнедеятельности кротов в зоне действия прибора

Кроты очень чувствительны к вибрациям почвы, поэтому периодические звуковые импульсы мешают им ориентироваться, находить пищу и чувствовать себя в безопасности. В результате зверьки покидают обрабатываемую территорию.

Необходимые компоненты для сборки отпугивателя кротов

Для сборки простейшего электронного отпугивателя кротов своими руками потребуются следующие компоненты:

Микроконтроллер (например, PIC12F675 или Arduino Nano)
Пьезоизлучатель на 400 Гц
Транзистор для усиления сигнала
Резисторы и конденсаторы по схеме
Батарейный отсек на 4-6 батареек АА
Герметичный корпус (например, пластиковая банка с крышкой)

Большинство компонентов доступны в магазинах радиодеталей. Общая стоимость комплектующих обычно не превышает 500-1000 рублей.

Схема и принцип работы самодельного отпугивателя

Принципиальная схема простого отпугивателя кротов на микроконтроллере выглядит следующим образом:

Микроконтроллер генерирует прерывистый сигнал частотой 400 Гц
Сигнал усиливается транзистором

Усиленный сигнал подается на пьезоизлучатель
Пьезоизлучатель преобразует электрический сигнал в звуковые колебания
Звуковые волны распространяются по корпусу устройства и в почве

Микроконтроллер программируется таким образом, чтобы включать генерацию сигнала на 1-2 секунды каждые 30-40 секунд. Это обеспечивает эффективное воздействие на кротов и экономный расход батарей.

Сборка и установка самодельного отпугивателя кротов

Процесс сборки электронного отпугивателя кротов своими руками включает следующие этапы:

Монтаж компонентов на макетной плате согласно схеме
Программирование микроконтроллера
Подключение питания от батарей
Проверка работоспособности схемы
Размещение электронной платы в герметичном корпусе
Установка устройства на участке

Готовое устройство закапывается в землю на глубину 20-30 см в местах активности кротов. Рекомендуется устанавливать отпугиватели по периметру участка на расстоянии 10-15 метров друг от друга.

Эффективность самодельных электронных отпугивателей

Насколько эффективны самодельные электронные отпугиватели против кротов? Мнения пользователей и экспертов по этому вопросу разделяются:

Около 50% пользователей отмечают положительный эффект и уход кротов с участка
30-40% не замечают существенных изменений в активности кротов
10-20% считают отпугиватели абсолютно бесполезными

Эффективность во многом зависит от правильности изготовления и установки устройства. Важно обеспечить достаточную мощность звука и оптимальное расположение отпугивателей на участке.

Преимущества и недостатки самодельных отпугивателей

Самостоятельное изготовление электронного отпугивателя кротов имеет как плюсы, так и минусы:

Преимущества:

Низкая стоимость по сравнению с готовыми устройствами

Возможность настройки под конкретные условия участка
Гуманный способ борьбы с кротами без их уничтожения
Простота изготовления при наличии базовых навыков пайки

Недостатки:

Требуются определенные знания и навыки для сборки
Нет гарантии эффективности в отличие от заводских устройств
Необходимость периодической замены батарей
Возможные сбои в работе при некачественной сборке

В целом, самостоятельное изготовление отпугивателя кротов может быть интересным и полезным проектом для увлеченных радиолюбителей.

Альтернативные способы борьбы с кротами

Помимо электронных отпугивателей существуют и другие методы борьбы с кротами на садовом участке:

Механические ловушки и капканы
Химические репелленты и отравленные приманки
Ультразвуковые отпугиватели
Посадка растений, отпугивающих кротов (например, чеснок, нарциссы)
Создание физических барьеров в почве

Каждый метод имеет свои особенности применения. Для надежной защиты участка рекомендуется комбинировать различные способы борьбы с кротами.

Схема изготовления электрического отпугивателя кротов

Кроты на дачном участке или огороде – это основная опасность для будущего урожая. Ранее для борьбы с этими грызунами-вредителями применяли химические или механические способы, которые позволяли их убивать.

На сегодня существуют более гуманные способы борьбы с этими вредителями – специальные электронные устройства, которые отпугивают зверьков от участка с помощью звука.

На потребительском рынке предлагается большое число таких приспособлений, но зачастую они достаточно дороги и не каждый может себе их позволить. А вот сделать отпугиватель кротов своими руками на микросхеме сможет каждый, кто хоть немного разбирается в электронике.

Читайте также — Насколько эффективен карбид кальция против кротов

Содержание статьи

Что из себя представляет самодельный отпугиватель?
Конструкция отпугивателя
- Видео: На сколько эффективна кротоловка «Super Cat» в работе
Настройка и использование отпугивателя
- Видео: Отпугиватель кротов своими руками из жестяной банки

Что из себя представляет самодельный отпугиватель?

Прибор для отпугивания кротов, сделанный своими руками, представляет собой несложное в конструкционном плане устройство, основу которого составляет схема ультразвукового отпугивателя кротов.

В качестве корпуса для отпугивателя может применяться обычная металлическая банка, оставшаяся от кофе или корма домашних питомцев.

Для обеспечения защиты электронных элементов она должна герметично закрываться крышкой. Электронная схема прибора будет обеспечивать формирование звуковых импульсов, которые непереносимы кротами – это заставит их спешно покидать занятые территории.

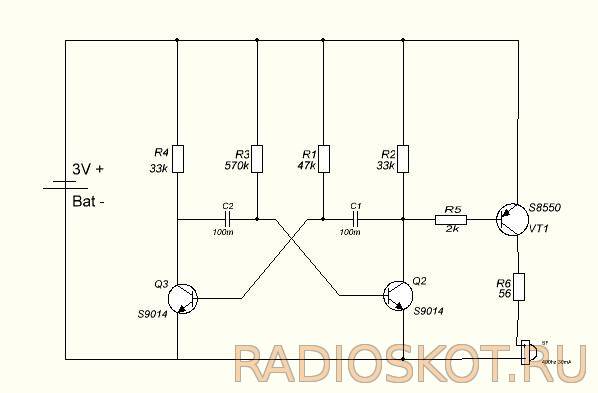

Электрическая схема отпугивателя

Также рекомендуем ознакомится — Сетка для защиты от грызунов — какие проблемы можно решить на даче

Конструкция отпугивателя

Чтобы создать самый простой электронный отпугиватель кротов своими руками, электронная схема должна включающая в свой состав две логические микросхемы, транзистор и пассивные резисторы, которые размещаются на печатной плате. Для питания такой схемы будет достаточно 3-х батареек или аккумуляторов типа АА. Различные схемы простых отпугивателей кротов можно найти в интернете.

Разводка печатной платы

Для тех, кто не хочет что-то искать и придумывать самостоятельно, можно сделать отпугиватель кротов своими руками на NE555. NE555 является готовой интегральной схемой, своего рода таймером, позволяющим формировать повторяющиеся звуковые импульсы со стабильными временными характеристиками.

Не забывайте также еще и о том, что от кротов можно избавиться с помощью специализированных ловушек. Самой эффективной будет кротоловка «Super Cat».

Видео: На сколько эффективна кротоловка «Super Cat» в работе

Роль излучателя звуковой волны, которую генерирует в отпугивателе кротов схема ne555, может выполнять обычный телефонный капсюль ТК-67-НТ. Его можно взять из трубки старого телефонного аппарата. Капсюли этого типа хорошо излучают звуковые волны в интервале частот 0,3…3,4 кГц, что отлично подходить для отпугивания землеройных вредителей.

Также читайте рубрику вопрос-ответ от подписчиков:

Помогает ли валидол от кротов?
Помогает ли касторовое масло против кротов?

Настройка и использование отпугивателя

После того, как будет подготовлена электронная схема устройства, подключен к ней телефонный капсюль и элементы питания, их следует установить в банку и закрыть герметичной крышкой.

Чтобы исключить замыкание контактных дорожек печатной платы и повреждения элементов питания, перед тем, как все установить в банку их можно поместить в целлофановый пакет.

Для настройки длительности импульсов и их частоты следует воспользоваться регулировочными резисторами электронной схемы.

Готовый электронный отпугиватель следует закопать в грунт возле места появления кротов, и он начнет действовать. Емкости трех батареек будет достаточно, чтобы прибор проработал целый сезон, эффективно охраняя участок от вредителей.

Также будет интересно — Как сделать своими руками ультразвуковой отпугиватель птиц

Видео: Отпугиватель кротов своими руками из жестяной банки

Отпугиватель кротов своими руками. Схема

Главная » Бытовая электроника » Отпугиватель кротов своими руками. Схема

Отпугиватель кротов — это электронное устройство, позволяющее просто, эффективно и гуманно избавиться от кротов в садов-огородных участках. Данный отпугиватель кротов на самом деле является простым акустическим генератором с динамиком. Устройство примерно каждые 30 секунд посылает сигнал с частотой около 300 Гц и длительностью две секунды.

Характеристики устройства:

частота звукового сигнала: ~ 300 гц
длительность звукового сигнала: 2 сек.
пауза между звуковыми сигналами: ~ 30 сек.
включение при помощи магнита
размер платы 30 x 60 мм
напряжение питания: 9В (крона)

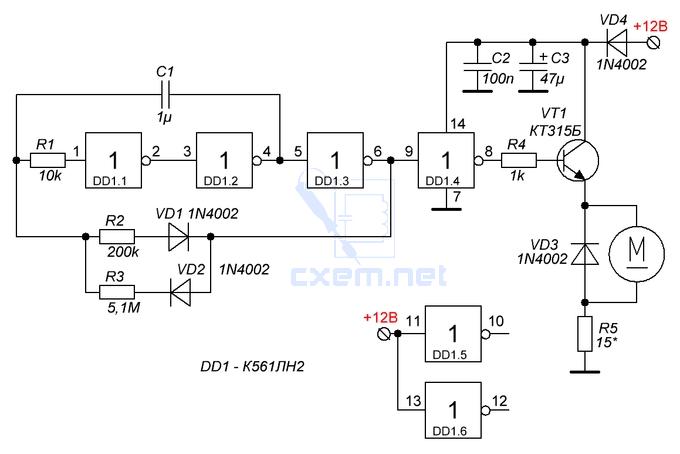

Принципиальная схема отпугивателя кротов приведена ниже. Как можно видеть, устройство состоит из двух генераторов, собранных на элемента (DD1.1 и DD1.2) NAND (И-НЕ) с триггером Шмитта.

В устройстве предусмотрен необычный выключатель питания – геркон, управляемый обычным магнитом. Когда контакт геркона разомкнут, из-за резистора R1 на выводе 1 элемента DD1. 1 будет низкое состояние. В этом случае генератор на элементе DD1.1 не работает. В таком состоянии покоя на выходе DD1.1 находиться высокий уровень, поэтому была необходимость добавить элемент DD1.4. В выключенном состоянии на выводе DD1.2 будет низкое состояние, запрещающее работу тонального генератора 300 Гц.

Следовательно, на выходе DD1.2 высокое, а на выходе DD1.3 низкое состояние. Стоит отметить, что в состоянии покоя, когда магнита нет рядом с герконом, схема находиться под напряжением питания, однако практически не потребляет тока. Если же магнит положить на геркон, то его контакты будут замкнуты и генераторы начнут работать.

В состоянии покоя конденсатор С3 заряжен до полного напряжения питания, а значит, на выводе 2 DD1.1 высокий уровень. При включении, поступающий на ножку 1 высокий уровень запускает генератора с частотой 300 Гц. Поскольку на выходе DD1.1 будет низкое состояние, конденсатор C3 начнет разряжаться через резисторы R2 и R3. Так как резистор R3 имеет значительно меньшее сопротивление чем R2, то именно он будет определять время разряда конденсатора C3.

Когда напряжение на конденсаторе C3 и выводе 2 DD1.1 опустится ниже нижнего порога переключения логического элемента (триггер Шмитта т. е. с гистерезисом), DD1.1 воспринимает это как низкое состояние, и на выходе появится высокий уровень.

В результате чего отключается генератор DD1.2, а конденсатор C3 начинает заряжаться через резистор R2. Теперь диод VD1 будет в состоянии обратной проводимости, и резистор R3 не будет участвовать в заряде конденсатора C3. Время зарядки будет определять R2, и это время будет значительно больше времени разряда.

Чтобы сделать звук более неприятным, а также для экономии энергии батареи, добавлен генератор на DD1.2, вырабатывающий сигнал значительно меньшей частотой и малым коэффициентом заполнения.

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Подробнее

Логически элемент DD1.2 является тональным генератором с частотой 300 Гц. Частоту генерации определяют значения элементов C4, R4. В схеме предусмотрен дополнительный резистор R5 и диод VD2. Они используются для изменения коэффициента заполнения рабочего цикла, генерируемого DD1.2.

Известно, что пороги переключения элементов, как правило, не расположены симметрично относительно середины напряжения питания и, следовательно, заполнение должно отличаться от 50%. Генерация с заполнением 50% даст нам в динамике достаточно громкий звук.

На практике оказалось, что небольшое изменение коэффициента заполнения особо не влияет на громкость звука и в реальности не были установлены элементы R5 и D2, несмотря на то, заполнения рабочего цикла в данном случае меньше 50%.

Если кто-то захочет подобрать оптимальное заполнения, то это можно сделать, подобрав сопротивление резистора R5, а также изменить направление диода VD2 (он может быть другой, чем указано на схеме). Добавление резистора R5 немного снизит частоту звука. Это не проблема. Указанное ранее значение 300 Гц является ориентировочным, и вовсе нет необходимости подбирать элементы, чтобы получить точное значение. Нам необходимо получить громкий звук, пугающий кротов. Нет оснований полагать, что кроты реагируют на звуки строго определенной частоты.

Далее сигнал с генератора DD1.2 подается на буфер DD1.3 и далее на пару комплементарных транзисторов VT1, VT2. Когда напряжение на выходе элемента DD1.3 (ножка 10) близко к напряжению питания, открывается транзистор VT1. Через динамик протекает зарядный ток конденсатора C5. Когда напряжение на выходе DD1.3 снижается практически до нулевого уровня, открывается транзистор VТ2, и через динамик потечет ток разряда конденсатора C5.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Categories Бытовая электроника Tags отпугиватель

Отправить сообщение об ошибке.

Электронный репеллент от кротов [140078-I] | Elektor Magazine

Опубликовано в Elektor 2014 Summer Edition (июль/август) Электронный репеллент мола

Опубликовано в Elektor 2014 Summer Edition (июль/август)

Электронная репаллент

Atemply Modess Atemply Mole. назад подруга спросила меня, могу ли я разработать электронный репеллент от кротов, о котором она слышала от другого садовника. Не зная много об отпугивании кротов, я искал в Интернете некоторые рекомендации о том, как работают эти устройства. Я нашел несколько коммерческих устройств, утверждающих, что они отпугивают кротов с помощью «ультразвукового» звука. После прочтения спецификаций «ультразвуковой» звук на самом деле был сигналом 400 Гц, который генерируется в течение секунды или около того каждые 30–40 секунд.

Я весьма скептически отнесся к тому, что это на самом деле повлияет на кротов, и после прочтения некоторых комментариев на различных форумах по садоводству около 50% людей заявили, что это вообще не работает, в то время как остальные утверждали, что им это помогло. , я был еще более скептичен.

Однако я решил попробовать, ведь если это не сработает, худшее, что может случиться, это то, что кроты просто продолжат перекапывать газон моего друга. Поэтому после завершения проекта я сообщил ей о своих оговорках.

К моему удивлению , мой друг позвонил мне через 3 месяца и сообщил, что кроты перестали делать кротовые кучки на газоне и переместились примерно на 25 метров вглубь сада. Она спросила, могу ли я сделать ей еще три, чтобы она могла разместить их так, чтобы она покрывала весь сад.

В Интернете я смог найти только несколько схем, основанных на таймерах NE555 или какой-то другой «старой школьной» электронике, некоторые из которых были довольно сложными и довольно энергоемкими. Я хотел схему, которая позволила бы закопать устройство в землю и забыть о нем хотя бы на 3 месяца.

Итак, требования к питанию должны быть минимальными. Я прикинул, что 3 месяцев будет достаточно, чтобы проверить эффективность схемы. Я решил использовать PIC12F675, который был у меня под рукой, но схему можно сделать и на PIC10F2xx. Однако PIC 10F2xx поставляется только с внутренним генератором 4 МГц, который потребляет немного больше энергии, чем внешний кристалл, который отключается во время цикла сна.

Также 12F675 может работать на частоте 20 МГц, что также помогает экономить энергию, поскольку продолжительность, необходимая для увеличения счетчика между стадиями сна/пробуждения, будет короче. Для создания «звукового» выхода был выбран пьезозуммер с частотой 400 Гц, рабочим напряжением в диапазоне от 8 В до 16 В и минимальным звуковым выходом 70 дБ. Зуммер имеет собственную встроенную схему управления переключателем, поэтому он может управляться напрямую с одного из выходных контактов PIC, рассчитанного на 25 мА. С 9Напряжение питания, потребляемая мощность составляет 12 мА при включении зуммера.

Примечание о программировании микросхем PIC 10F и PIC12F : Используя мой надежный программатор PICKIT3, я постоянно получал ошибки «сбой записи» при попытке запрограммировать эти микросхемы, но у меня никогда не было проблем с программированием микросхем PIC 16F и PIC18F. . После нескольких разочаровывающих дней я, наконец, обнаружил проблему: если источник питания, управляющий чипом, меньше 5 вольт (я использовал 3,3 вольта), PICKIT3 не может запрограммировать чип. Итак, изначально вы должны использовать в схеме стабилизатор 7805 для программирования микросхемы. Затем замените 7805 на PJ29.Регулятор 50CT 3,3 В. Имейте в виду, что распиновка 7805 отличается от распиновки стабилизатора 3,3 В! См. схему. Вы можете запустить схему, используя 7805, но это значительно сократит срок службы батареи, поскольку 7805 имеет ток покоя 5 мА, тогда как ток покоя регулятора 3,3 В составляет 75 мкА. Я также нарисовал вторую принципиальную схему, если вы хотите создать отдельную схему для программирования процессора PIC, а не менять местами 7805 в реальной схеме. Наличие постоянной станции программирования также имеет свои преимущества.

Срок службы батареи:

Я рассчитал срок службы батареи следующим образом: (Пожалуйста, поправьте меня, если я ошибаюсь) Я использовал две 9-вольтовые щелочные батареи, подключенные параллельно для обеспечения питания. Эти батареи рассчитаны на 530 мАч, поэтому в моем распоряжении всего 1060 мАч.

Когда PIC находится в спящем режиме, он потребляет около 150 мкА. Каждые 2,3 секунды он просыпается, чтобы проверить, равен ли счетчик заданному значению. Если нет, счетчик увеличивается на единицу, и PIC снова переходит в спящий режим. Эта операция потребляет около 500 мкА в течение периода около 100 мкс. (при тактовой частоте 4 МГц) Один раз каждые 30 секунд зуммер включается на 800 мс, потребляя 12 мА. Таким образом, в среднем можно с уверенностью сказать, что схема потребляет 12 мА каждые 30 секунд в течение одной секунды. Аккумуляторы могут выдавать 1060 мА в течение одного часа. Примем его равным 1000 мА для простоты расчетов.

Таким образом, он может обеспечить 1 мА в течение: 1 ч * 60 м * 60 с * 1000 = 3600000 секунд, или мы можем потреблять 1 мА в течение 1 секунды, 3600000 раз, прежде чем батарея разрядится.

При напряжении 9 В схема потребляет 12 мА каждые 30 секунд, т. е. 24 мА в минуту.

3600000/24 мА = 150000 минут.

150000/60 минут = 2500 часов

2500/24 часа = 104 дня или +- 3,5 месяца.

Конструкция и размещение:

Я предоставил 3 шестнадцатеричных файла: Molerep4MHz.hex, Molerep8MHz.hex и Molerep20MHz.hex, поэтому вы можете выбрать, хотите ли вы спроектировать схему без внешнего кристалла (внутренний генератор 4 МГц). ), с внешним кристаллом 8 МГц или внешним кристаллом 20 МГц.

После сборки схемы я поместил ее в пластиковую банку (250 мл) и заклеил лентой, чтобы сделать ее водонепроницаемой. Затем я попросил своего друга найти вход в туннель под кучей кротов и поставить банку внутрь туннеля, прежде чем засыпать его песком. Конечно, ей нужно было помнить, где она его закопала, чтобы через три месяца найти и заменить батарейки. Горсть компонентов обошлась мне примерно в 50 ZAR, что эквивалентно примерно 4 евро или 6 долларам.

Как работает устройство?

Я не родентолог и не энтомолог, но после изучения поведения кротов в Интернете обнаружились следующие интересные факты:

• Кроты питаются червями и насекомыми, а не корнями и луковицами растений.

• Они очень чувствительны к вибрациям и могут обнаруживать вибрации червей, перемещающихся на довольно большом расстоянии. Так они находят себе пищу.

• Они не впадают в спячку зимой, причина, по которой они кажутся менее активными, связана с тем, что черви имеют тенденцию оставаться глубже под поверхностью из-за холода. Черви более активны на поверхности, когда она теплая и влажная, что обычно происходит в летние месяцы. Это когда на ваших ухоженных газонах появляются кротовые кучи, а клумбы уничтожаются

• Кроты очень территориальны. Ниже приведены причины, по которым вибрация действует как сдерживающее средство:

• Она мешает им находить пищу в зоне действия сигналов частотой 400 Гц.

• Это заставляет их думать, что поблизости зарылся еще один крот.

• Это их раздражает. Есть ли садовники, которые хотели бы доказать эффективность этой схемы, построив и протестировав ее?

Может быть, мы сможем раз и навсегда доказать, эффективен ли электронный репеллент или нет. Трасса может быть построена за несколько часов, и это забавный проект для дождливого дня.

Усовершенствования:

1) Если устройство поместить в трубку, длина которой достаточна для размещения 6 батарей D-элементов, устройство сможет работать в течение двух лет или дольше без замены батарей, поскольку эти батареи могут обеспечивать от 8500 мАч до 18000 мАч в зависимости от производителя и используемой химии.

2) Если замена батарей кажется слишком сложной, можно использовать солнечные элементы и перезаряжаемые батареи, чтобы сделать устройство необслуживаемым. В долгосрочной перспективе это может оказаться более рентабельным. Это будет означать, однако, что вам придется установить устройство в трубчатом контейнере, который можно вбить в землю, а сверху установить солнечную батарею. Похоже, что многие коммерческие подразделения используют этот подход.

3) Используйте магнитный геркон (нормально замкнутый) и магнит, чтобы устройство оставалось выключенным, пока оно не установлено в земле. Когда вы помещаете устройство в землю, удалите магнит, который приклеен к внешней стороне контейнера, закрывающего геркон, чтобы включить его.
