Что такое электронный пускорегулирующий аппарат (ЭПРА)
Электронный пускорегулирующий аппарат (ЭПРА) — это современное электронное устройство, предназначенное для пуска и стабилизации работы люминесцентных ламп. ЭПРА пришли на смену устаревшим электромагнитным пускорегулирующим аппаратам (ЭмПРА), значительно превосходя их по эффективности и функциональности.
Основные функции ЭПРА:
- Предварительный подогрев электродов люминесцентной лампы
- Формирование высоковольтного импульса для зажигания лампы
- Стабилизация тока лампы в рабочем режиме
- Защита лампы от аварийных режимов
Принцип работы ЭПРА для люминесцентных ламп
Принцип работы ЭПРА основан на преобразовании сетевого напряжения 220 В 50 Гц в высокочастотное напряжение 20-60 кГц. Рассмотрим основные этапы работы ЭПРА:
- Выпрямление и фильтрация входного сетевого напряжения
- Преобразование выпрямленного напряжения в высокочастотное с помощью инвертора
- Формирование импульса высокого напряжения для зажигания лампы
- Стабилизация тока лампы в рабочем режиме
Высокочастотное питание лампы обеспечивает отсутствие видимого мерцания и повышает светоотдачу по сравнению с питанием на частоте 50 Гц.
Преимущества ЭПРА перед электромагнитными ПРА
Электронные пускорегулирующие аппараты имеют ряд существенных преимуществ по сравнению с устаревшими электромагнитными ПРА:
- Отсутствие мерцания света
- Мгновенное включение лампы без мигания
- Бесшумная работа
- Увеличение светоотдачи лампы на 15-20%
- Экономия электроэнергии до 30%
- Увеличение срока службы ламп в 1.5-2 раза
- Малые габариты и вес
- Отсутствие стробоскопического эффекта
Основные схемы подключения ЭПРА
Существует несколько основных схем подключения ЭПРА к люминесцентным лампам:
Схема подключения одной лампы
Это самая простая схема, где ЭПРА подключается к одной люминесцентной лампе:
- Провода питания L и N подключаются к соответствующим входным клеммам ЭПРА
- Выходные клеммы ЭПРА соединяются с контактами лампы
Схема подключения двух ламп
При подключении двух ламп используется ЭПРА с двумя независимыми выходами:
- Входные клеммы ЭПРА подключаются к питающей сети
- Первый выход ЭПРА соединяется с контактами первой лампы
- Второй выход ЭПРА соединяется с контактами второй лампы
Схема с регулировкой яркости
Для возможности диммирования используются специальные ЭПРА с управляющим входом:
- Питание и лампы подключаются стандартно
- К управляющему входу ЭПРА подключается диммер или контроллер
Как выбрать ЭПРА для люминесцентных ламп
При выборе ЭПРА необходимо учитывать следующие параметры:
- Тип и мощность ламп
- Количество подключаемых ламп
- Наличие функции диммирования
- Напряжение питающей сети
- Габариты корпуса
- Рабочая температура окружающей среды
Мощность ЭПРА должна соответствовать суммарной мощности подключаемых ламп. Для надежной работы рекомендуется выбирать ЭПРА с запасом по мощности 10-20%.
Установка и подключение ЭПРА
Установка ЭПРА выполняется в следующей последовательности:
- Отключить питание светильника
- Демонтировать старый ПРА и стартер
- Установить ЭПРА в корпус светильника
- Подключить провода питания и ламп согласно схеме
- Проверить правильность и надежность соединений
- Включить питание и проверить работу светильника
При подключении важно соблюдать полярность и цветовую маркировку проводов. Все соединения должны быть надежно изолированы.
Возможные неисправности ЭПРА и их устранение
Основные неисправности ЭПРА и способы их устранения:
- Лампа не зажигается — проверить питание, соединения, заменить лампу
- Лампа мигает — заменить лампу, проверить контакты
- ЭПРА сильно греется — проверить вентиляцию, заменить ЭПРА
- Повышенный шум — заменить ЭПРА
При невозможности устранить неисправность самостоятельно следует обратиться к специалисту.
Заключение
Электронные пускорегулирующие аппараты значительно превосходят устаревшие электромагнитные ПРА по всем параметрам. Использование ЭПРА позволяет повысить энергоэффективность и качество освещения, а также увеличить срок службы люминесцентных ламп. При правильном выборе и подключении ЭПРА обеспечивает надежную и эффективную работу осветительных приборов.
как работает + схемы подключения
Вас интересует, зачем нужен электронный модуль ЭПРА для люминесцентных ламп и как его следует подключить? Правильный монтаж энергосберегающих светильников позволит многократно продлить их срок эксплуатации, ведь верно? Но вы не знаете, как подключить ЭПРА и нужно ли это делать?
Мы расскажем вам о назначении электронного модуля и его подключении – в статье рассмотрены конструкционные особенности этого аппарата, благодаря которому формируется так называемое стартерное напряжение, а также поддерживается оптимальный рабочий режим светильников.
Приведены принципиальные схемы подключения люминесцентных лампочек с применением электронного пускорегулятора, а также видеорекомендации по применению подобных аппаратов. Которые являются неотъемлемой частью схемы газоразрядных ламп, несмотря на то что конструктивное исполнение таких источников света может значительно отличаться.
Содержание статьи:
- Конструкции пускорегулирующих модулей
- Электромагнитное устройство старого образца
- Усовершенствование конструкции до ЭПРА
- Из чего состоит приспособление?
- Особенности работы аппарата
- Принципиальная схема пускорегулятора
- Варианты подключения люминесцентных ламп
- Подключение к электронным модулям
- Выводы и полезное видео по теме
Конструкции пускорегулирующих модулей
Конструкции промышленных и бытовых , как правило, оснащаются модулями ЭПРА. Аббревиатура читается вполне доходчиво – электронный пускорегулирующий аппарат.
Электромагнитное устройство старого образца
Рассматривая конструкцию этого устройства из серии электромагнитной классики, сразу можно отметить явный недостаток – громоздкость модуля.
Правда, конструкторы всегда стремились минимизировать габаритные размеры ЭМПРА. В какой-то степени это удалось, судя по современным модификациям уже в виде ЭПРА.
Набор функциональных элементов электромагнитного пускорегулирующего устройства. Его составными частями, как видно, являются всего два компонента – дроссель (так называемый балласт) и стартер (схема формирования разряда)
Громоздкость электромагнитной конструкции обусловлена внедрением в схему крупногабаритного дросселя – обязательного элемента, предназначенного сглаживать сетевое напряжение и выступать в качестве балласта.
Помимо дросселя, в состав схемы ЭМПРА входят (один или два). Очевидна зависимость качества их работы и долговечности лампы, т. к. дефект стартера вызывает фальшивый старт, что означает перегрузку по току на нитях накала.
Так выглядит один из конструктивных вариантов стартера пускорегулирующего электромагнитного модуля люминесцентных ламп. Существует масса других конструкций, где отмечается разница в размерах, материалах корпуса
Наряду с ненадежностью стартерного пуска, люминесцентные лампы страдают от эффекта стробирования. Проявляется он в виде мерцания с определенной частотой, близкой к 50 Гц.
Наконец, пускорегулирующий аппарат обеспечивает значительные энергетические потери, то есть в целом снижает КПД ламп люминесцентного типа.
Усовершенствование конструкции до ЭПРА
Начиная с 1990 годов, схемы люминесцентных ламп все чаще стали дополнять усовершенствованной конструкцией пускорегулирующего модуля.
Основу модернизированного модуля составили полупроводниковые электронные элементы. Соответственно, уменьшились габариты устройства, а качество работы отмечается на более высоком уровне.
Результат модификации электромагнитных регуляторов – электронные полупроводниковые устройства запуска и регулировки свечения люминесцентных ламп. С технической точки зрения, отличаются более высокими эксплуатационными показателями
Внедрение полупроводниковых ЭПРА привело практически к полному исключению недостатков, какие присутствовали в схемах аппаратов устаревшего формата.
Электронные модули показывают качественную стабильную работу и увеличивают долговечность люминесцентных светильников.
Более высокий КПД, плавное регулирование яркости, повышенный коэффициент мощности – все это преимущественные показатели новых модулей ЭПРА.
Из чего состоит приспособление?
Главными составляющими элементами схемы электронного модуля являются:
- выпрямительное устройство;
- фильтр электромагнитного излучения;
- корректор коэффициента мощности;
- фильтр сглаживания напряжения;
- инверторная схема;
- дроссельный элемент.
Схемное построение предусматривает одну из двух вариаций – мостовая либо полумостовая. Конструкции, где используется мостовая схема, как правило, поддерживают работу с лампами высокой мощности.
Примерно на такие приборы света (мощностью от 100 ватт) рассчитаны пускорегулирующие модули, выполненные по мостовой схеме. Которая, кроме поддержки мощности, оказывает положительное влияние на характеристики питающего напряжения
Между тем, преимущественно в составе люминесцентных светильников эксплуатируются модули, построенные на базе полумостовой схемы.
Такие приборы на рынке встречаются чаще по сравнению с мостовыми, т. к. для традиционного применения достаточно светильников мощностью до 50 Вт.
Особенности работы аппарата
Условно функционирование электроники можно разделить на три рабочих этапа. Первым делом включается функция предварительного прогрева нитей накала, что является важным моментом в плане долговечности газовых приборов света.
Особенно необходимой эта функция видится в условиях низкотемпературной окружающей среды.

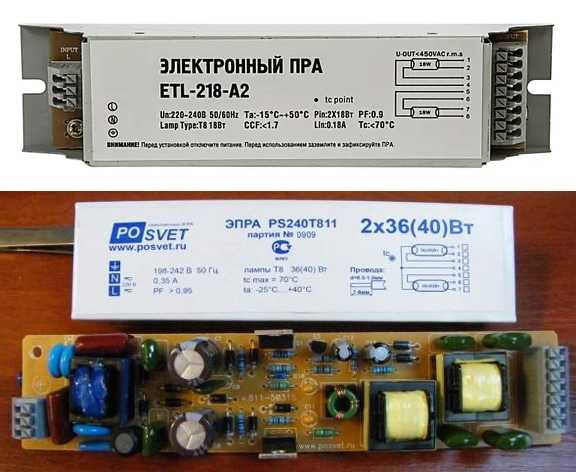

Вид рабочей электронной платы одной из моделей пускорегулирующего модуля на полупроводниковых элементах. Эта небольшая легкая плата полностью заменяет функционал массивного дросселя и добавляет ряд улучшенных свойств
Затем схемой модуля запускается функция генерации импульса высоковольтного импеданса – уровень напряжения около 1,5 кВ.
Присутствие напряжения такой величины между электродами неизбежно сопровождается пробоем газовой среды баллона люминесцентной лампы – зажиганием лампы.
Наконец, подключается третий этап работы схемы модуля, основная функция которого заключается в создании стабилизированного напряжения горения газа внутри баллона.
Уровень напряжения в этом случае относительно невысок, чем обеспечивается малое потребление энергии.
Принципиальная схема пускорегулятора
Как уже отмечалось, часто используемой конструкцией является модуль ЭПРА, собранный по двухтактной полумостовой схеме.

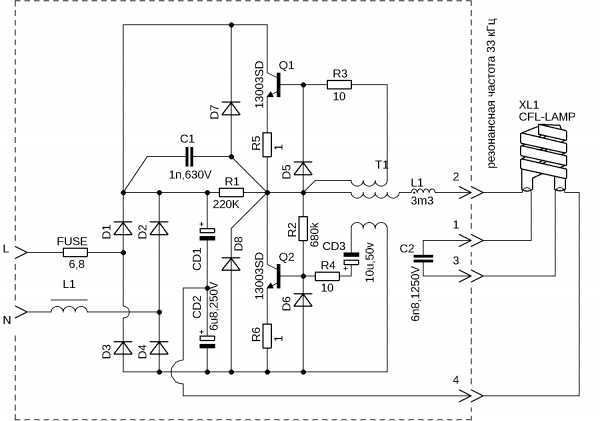

Принципиальная схема полумостового устройства запуска и регулировки параметров люминесцентных светильников. Однако это далеко не единственное схемное решение, какие применяются для изготовления ЭПРА
Работает такая схема в следующей последовательности:
- Сетевое напряжение в 220В поступает на диодный мост и фильтр.
- На выходе фильтра образуется постоянное напряжение в 300-310В.
- Инверторным модулем наращивается частота напряжения.
- От инвертора напряжение проходит на симметричный трансформатор.
- На трансформаторе за счет управляющих ключей формируется необходимый рабочий потенциал для люминесцентной лампы.
Ключи управления, установленные в цепи двух секций первичной и на вторичной обмотке, регулируют требуемую мощность.
Поэтому на вторичной обмотке формируется свой потенциал для каждого этапа работы лампы. Например, при разогреве нитей накала один, в режиме текущей работы другой.

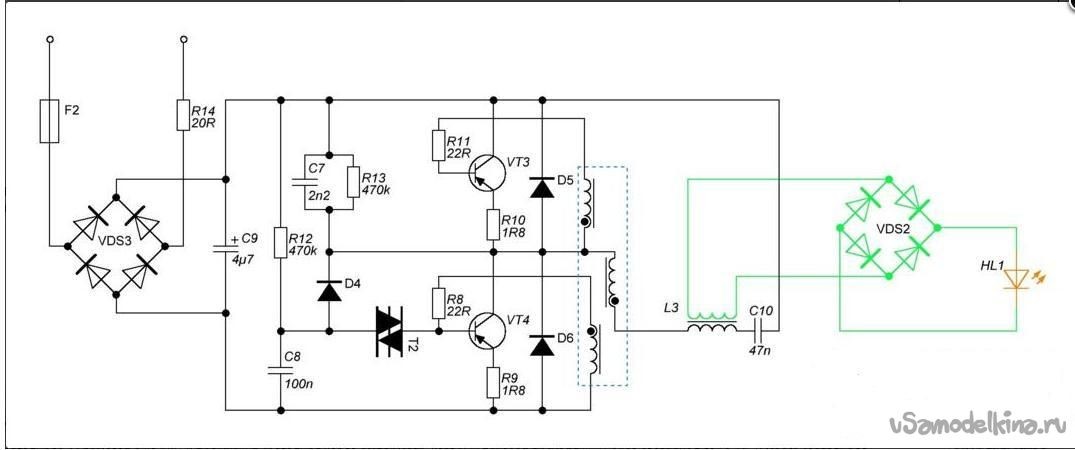

Рассмотрим принципиальную схему полумостового ЭПРА для ламп мощностью до 30 Вт. Здесь сетевое напряжение выпрямляется сборкой из четырех диодов.
Выпрямленное напряжение от диодного моста попадает на конденсатор, где сглаживается по амплитуде, фильтруется от гармоник.
На качество работы схемы оказывает влияние правильный подбор электронных элементов. Нормальная работа характеризуется параметром тока на плюсовом выводе конденсатора С1. Длительность импульса розжига светильника определяется конденсатором С4
Далее посредством инвертирующей части схемы, собранной на двух ключевых транзисторах (полумост), напряжение, поступившее из сети с частотой 50 Гц, преобразуется в потенциал с более высокой частотой – от 20 кГц.
Он подается уже на клеммы люминесцентной лампы для обеспечения рабочего режима.
Примерно по такому же принципу действует мостовая схема. Разница состоит лишь в том, что в ней используются не два инвертора, а четыре ключевых транзистора. Соответственно, схема несколько усложняется, добавляются дополнительные элементы.
Узел схемы инвертора, собранный по мостовой схеме. Здесь в работе узла участвуют не два, а четыре ключевых транзистора. Причем зачастую предпочтение отдается полупроводниковым элементам полевой структуры. На схеме: VT1…VT4 — транзисторы; Tp — трансформатор тока; Uп, Uн — преобразователи
Между тем именно мостовой вариант сборки обеспечивает подключение большого количества ламп (более двух) на одном . Как правило, устройства, собранные по мостовой схеме, рассчитаны на мощность нагрузки от 100 Вт и выше.
Варианты подключения люминесцентных ламп
В зависимости от схемных решений, используемых в конструкции пускорегулирующих аппаратов, варианты подключения могут быть самые разные.
Если одна модель устройства поддерживает, к примеру, подключение одного светильника, другая модель может поддерживать уже одновременную работу четырех ламп.
Простейший вариант питания светильника через электромагнитный пускорегулирующий элемент: 1 – нить накала; 2 – стартер; 3 – стеклянная колба; 4 – дроссель; L – фазная линия питания; N – нулевая линия
Самым простым подключением видится вариант с электромагнитным устройством, где основными элементами схемы являются лишь и стартер.
Здесь от сетевого интерфейса фазная линия соединяется к одной из двух клемм дросселя, а нулевой провод подводится на одну клемму люминесцентной лампы.
Фаза, сглаженная на дросселе, отводится от его второй клеммы и соединяется на вторую (противоположную) клемму.
Остающиеся свободными еще две клеммы лампы подключаются к розетке стартера. Вот, собственно, и вся схема, которая до появления электронных полупроводниковых моделей ЭПРА использовалась повсеместно.
Вариант подключения двух люминесцентных светильников через один дроссель: 1 – фильтрующий конденсатор; 2 – дроссель, по мощности равный мощности двух приборов света; 3, 4 – лампы; 5,6 – стартеры запуска; L – фазная линия питания; N – нулевая линия
На базе этой же схематики реализуется решение с подключением двух люминесцентных ламп, одного дросселя и двух стартеров. Правда в этом случае требуется подбирать дроссель по мощности, исходя из суммарной мощности газовых светильников.
Дроссельный схемный вариант можно доработать с целью устранения дефекта стробирования. Он довольно часто возникает именно на светильниках с электромагнитным ЭПРА.
Доработка сопровождается дополнением схемы диодным мостом, который включается после дросселя.
Подключение к электронным модулям
Варианты подключения люминесцентных ламп на электронных модулях несколько отличаются. Каждый электронный пускорегулирующий аппарат имеет входные клеммы для подачи сетевого напряжения и выходные клеммы под нагрузку.
В зависимости от конфигурации ЭПРА, подключается одна или несколько ламп. Как правило, на корпусе прибора любой мощности, рассчитанного на подключение соответствующего количества светильников, имеется принципиальная схема включения.
Порядок подключения люминесцентных светильников к устройству пуска и регулирования, действующего на полупроводниковых элементах: 1 – интерфейс для сети и заземления; 2 – интерфейс для светильников; 3,4 — светильники; L – фазная линия питания; N – нулевая линия; 1…6 — контакты интерфейса
На схеме выше, к примеру, предусматривается питание максимум двух люминесцентных ламп, так как в схеме используется модель двухлампового балласта.
Два интерфейса прибора рассчитаны так: один для подключения сетевого напряжения и заземляющего провода, второй для подключения ламп. Этот вариант тоже из серии простых решений.
Аналогичный прибор, но рассчитанный уже для работы с четырьмя лампами, отличается наличием увеличенного числа клемм на интерфейсе подключения нагрузки. Сетевой интерфейс и линия подключения заземления остаются без изменений.
Разводка подключения по четырехламповому варианту. В качестве устройства запуска и регулирования также используется электронный полупроводниковый ЭПРА. На схеме 1…10 — контакты интерфейса устройства пуска и регулирования
Однако наряду с простыми устройствами, – одно-, двух-, четырехламповыми – встречаются пускорегулирующие конструкции, схематика которых предусматривает использование функции регулировки свечения люминесцентных ламп с помощью.
Это так называемые управляемые модели регуляторов. Рекомендуем подробнее ознакомиться с принципом работы осветительных приборов.
Чем отличаются подобные приборы от уже рассмотренных устройств? Тем, что в дополнение к сетевому и нагрузочному оснащаются еще интерфейсом для подключения управляющего напряжения, уровень которого обычно составляет 1-10 вольт постоянного тока.
Четырехламповая конфигурация с возможностью плавной регулировки яркости свечения: 1 – переключатель режима; 2 – контакты подвода управляющего напряжения; 3 – заземляющий контакт; 4, 5, 6, 7 – люминесцентные лампы; L – фазная линия питания; N – нулевая линия; 1…20 — контакты интерфейса устройства пуска и регулирования
Таким образом, разнообразие конфигурации электронных пускорегулирующих модулей позволяет организовать системы осветительных приборов разного уровня. Имеется в виду не только уровень мощности и охвата площадей, но также уровень управления.
Выводы и полезное видео по теме
Видеоматериал, сделанный на основе практики электромонтера, рассказывает и показывает — какой прибор из двух должен быть признан конечным пользователем более качественным и практичным.
Этот сюжет лишний раз подтверждает, что простые решения выглядят надёжными и долговечными:
Между тем ЭПРА продолжают совершенствоваться. На рынке периодически появляются новые модели таких приборов. Электронные конструкции тоже не лишены недостатков, но по сравнению с электромагнитными вариантами, явно показывают лучшие технические и эксплуатационные качества.
Вы разбираетесь в вопросах принципа работы и схем подключения ЭПРА и хотите дополнить изложенный выше материал личными наблюдениями? Или хотите поделиться полезными рекомендациями по нюансам ремонта, замены или выбора пускорегулирующего аппарата? Пишите, пожалуйста, свои комментарии к этой записи в блоке ниже.
ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ EPR — строительство и ремонт
Газоразрядные лампы, к которым относятся люминесцентные лампы, с которыми мы все знакомы, обладают рядом особых свойств при включении. Для создания разряда между электродами в газовой среде необходим импульс высокого напряжения между предварительно нагретыми электродами.
Во время работы ток разряда должен быть ограничен специальным балластом, функцию которого выполняет дроссель – катушка с большой индуктивностью.
- Низкая надежность пускателя из-за контактной группы;
- Громоздкий, тяжелый и шумный дроссель;
- Мерцание лампы на частоте сети;
- Длительный процесс зажигания лампы;
- Затрудненный запуск при низких температурах;
- Низкая эффективность;
- Высокий уровень электромагнитных помех.
На смену устаревшим пусковым устройствам пришли электронные устройства, не содержащие механических контактов и тяжелого и громоздкого дросселя.
Небольшие размеры современных электронных пускорегулирующих аппаратов (ЭПРА) способствовали дальнейшему развитию и широкому использованию небольших люминесцентных ламп, широко известных как “экономичные лампы”.
- Механические контакты отсутствуют;
- Высокочастотное напряжение питания, которое полностью исключает мерцание света;
- Небольшой размер и вес;
- Высокая эффективность благодаря внедрению схем коррекции мощности;
- Минимальные помехи, связанные с сетью, и практически полное отсутствие электромагнитных помех.
- Волокнистое отопление.
- Инициирование разряда в газовой среде между электродами.
- Устойчивое горение.
Все фазы зажигания полностью контролируются электронной схемой EB, которая состоит из следующих компонентов:
Он не допускает никаких помех от ЭБ к сети и наоборот.
В основном он устанавливается в дорогих и мощных стартерах.
Он разработан как электролитический конденсатор большой емкости.
Устройство также включает схему преобразования напряжения инвертора и небольшой дроссель.
В инверторе используются высоковольтные мощные транзисторные переключатели, которые включены в мостовую схему с автогенерацией или управляются специальной микросхемой. Многообмоточный резонансный трансформатор, одна из обмоток которого соединена последовательно с нитью накала и резонансным конденсатором, размещается в диагонали моста.
Межэлектродный разряд уменьшает сопротивление рабочей среды лампы, что приводит к короткому замыканию резонансного конденсатора и исчезновению резонанса. Оставшегося напряжения достаточно для нормального горения. Ток разряда ограничивается дросселем, установленным последовательно с электродами.
Содержание
ЭБС ДЛЯ ПИТАНИЯ ЛЮМИНЕСЦЕНТНЫХ ЛАМП
Конструкции EB изначально были разработаны для замены старых балластов в классических люминесцентных светильниках.
Для облегчения перехода размеры нового оборудования, как упоминалось выше, были сделаны аналогичными размерам старого оборудования.
Такой подход позволил установить электронные пускатели без изменения производственных линий светильников.
Использование миниатюрных SMD компонентов и усовершенствованных схем позволило создавать ЭКГ с минимально возможным
- формы;
- силы;
- цвета и оттенки свечения.
Основной особенностью электронных стартеров для люминесцентных ламп является допустимая мощность светильника и количество одновременно подключенных источников.
Некоторые типы имеют режим плавного пуска. В этом случае после нажатия на выключатель светильник загорается через время от одной до нескольких секунд.
Из-за особенностей конструкции этих устройств резонансный конденсатор разряжается только при полном нагреве нитей накала. Лампы, включенные с помощью такого пускателя, меньше изнашиваются и поэтому имеют более длительный срок службы.
Некоторые модели дешевых стартеров отличаются низким качеством. В частности, это касается характеристик электролитического конденсатора фильтра. Низкая емкость вызывает заметные пульсации освещенности, а низкий предел напряжения увеличивает вероятность выхода конденсатора из строя.
Очень опасны модели, в которых мощные ключевые транзисторы прикреплены теплоотводом к металлическому корпусу устройства через пластиковую изоляцию. После некоторого времени работы пластик деформируется под воздействием тепла транзистора, и радиатор закрывается в корпусе.
EPRAS ДЛЯ СВЕТИЛЬНИКОВ И СВЕТОДИОДНЫХ ПАНЕЛЕЙ
Сразу следует отметить, что балластов для светодиодных ламп и других светодиодных источников света не существует! Сколько бы ни утверждал продавец или консультант на сайте, это лишь признак его некомпетентности.
Светодиодные источники света не требуют наличия кардиостимулятора, такого как ЭКГ. Вам нужен источник постоянного напряжения и, желательно, регулятор тока.
Такие устройства называются контроллерами. Они формируют напряжение на выходных клеммах в зависимости от подключенного источника света и ограничивают или стабилизируют выходной ток в определенных пределах.
Дело в том, что светодиоды нормально работают только в узком диапазоне протекающего через них тока. Меньшее значение снижает яркость, а большое вызывает резкое сокращение срока службы вплоть до мгновенного перегорания светодиода.
Светодиод, как полупроводниковый элемент, имеет сильную температурную зависимость от величины сопротивления, поэтому изменение всего на несколько градусов может вызвать критическое увеличение тока.
В чем разница между регулятором напряжения и регулятором тока?
Проще говоря, стабилизатор напряжения имеет стабильное напряжение на выходе, в то время как ток потребления подключенных устройств может изменяться в широком диапазоне.
В случае с регулятором тока дело обстоит иначе. Это обеспечивает стабильное значение тока при различных сопротивлениях нагрузки. В то же время значение напряжения регулятора может изменяться в довольно широком диапазоне.
Эта функция накладывает ограничения на совместимость различных типов устройств. Светодиодные светильники с мощностью, отличной от указанной, нельзя подключать к источнику питания.
Не допускается параллельное подключение нескольких ламп. В крайнем случае, возможно последовательное соединение, но только если это позволяет диапазон выходного напряжения.
- Светодиодная лампа 100 мА 12 В или 100 мА 24 В;
- две последовательно соединенные лампы 100 мА 12 В;
- Две параллельно подключенные лампы 50 мА от 12 до 24 В.
Схема управления может представлять собой трансформатор или инвертор – подавляющее большинство современных устройств. Драйверы переменного выходного тока используются для управления яркостью светодиодных светильников.
Большинство компактных ламп выпускаются со встроенными драйверами, освобождая покупателя от мук выбора. Использование отдельных драйверов необходимо только при использовании светодиодных лент или изготовлении светильников из отдельных светодиодов или матриц.
При покупке светодиодных панелей фиксированного размера стоит сразу сделать ставку на драйвер с рекомендуемыми параметрами.
© 2012-2021 Все права защищены.
Материалы, представленные на этом сайте, носят исключительно информационный характер и не могут быть использованы в качестве руководств или нормативных документов.
Органы управления для светодиодных светильников
Драйвер, или ЭПРА (электронный пускорегулирующий аппарат), – это компонент светодиодного светильника, необходимый для регулирования напряжения и генерации постоянного тока.
Как работает ЭБ?
Драйвер является важной частью светодиодной лампы. Его задача – преобразовать переменный ток, поступающий из сети в источник питания светильника, в постоянный. Затем постоянный ток подается на светодиодный элемент и обеспечивает бесперебойную работу и постоянный свет лампы.
Яркость лампы зависит от мощности светодиода и может быть зафиксирована или изменена вручную с помощью диммера. Контроллер защищает светильник от короткого замыкания и экономит электроэнергию. Это значительно продлевает срок службы светодиода, а большинство светодиодных ламп не могут работать без стабилизатора напряжения. Корпус изготовлен из негорючего пластика и устойчив к высоким температурам и механическим воздействиям.
Как выбрать стабилизатор напряжения для светодиодных ламп?
Стабилизаторы напряжения для светодиодных ламп продаются как часть самого устройства и изготавливаются под конкретную модель, но при необходимости их можно приобрести отдельно. Блок ЭКГ постоянно подвержен перепадам напряжения, поэтому он обычно изнашивается быстрее, чем компонент светодиодной лампы, и рано или поздно его придется заменить. Наиболее часто используются диммеры мощностью 36 и 40 Вт с током 350 или 700 А.
Выполняя свою работу (преобразование переменного тока в постоянный), ЭПРА потребляет определенное количество электроэнергии – около 20% от мощности лампы. Поэтому при выборе устройства умножьте мощность светильника на коэффициент 1,2 – это и будет оптимальная мощность драйвера для данной модели. Если есть несоответствие между питанием и светодиодом, они не будут работать должным образом, ЭПРА может перегреться и быстро выйти из строя или светодиод может быть поврежден.
Регулятор напряжения может быть размещен внутри светильника (в специально отведенном месте корпуса светильника) или отдельно. При размещении внутри корпуса важно выбрать драйвер правильного размера.
Светодиодное освещение и электроснабжение
Цены указаны только для справки и могут быть изменены без предварительного уведомления. Свяжитесь с нашими специалистами для получения информации о наличии и ценах.
ЭКГ – что это такое и как она работает
Светодиодные лампы и оборудование
Люминесцентные лампы не работают напрямую от сети 220 В. Им необходим специальный адаптер для стабилизации напряжения и сглаживания пульсаций тока. Это устройство называется устройством балластного регулирования (УБР) и состоит из дросселя, с помощью которого сглаживаются пульсации, пускателя, выполняющего функцию стартера, и конденсатора, стабилизирующего напряжение. Это правда, что ГФК в таком виде – это старое устройство, которое постепенно выводится из употребления. Все потому, что его заменила новая модель, ECG, которая представляет собой тот же балласт, только электронного типа. Итак, давайте разберемся, что такое EBG, его схема и основные компоненты.
Устройство и принцип работы ЭКГ
Фактически, EBG представляет собой небольшую электронную плату, содержащую несколько специальных электронных компонентов. Компактная конструкция позволяет установить плату в светильник вместо дросселя, стартера и конденсатора, которые вместе занимают больше места, чем ЭБ. Схема подключения довольно проста. Он описан ниже.
Преимущества
- Флуоресцентная лампа с ЭПРА включается быстро, но плавно.
- Он не мерцает и не издает никаких шумов.
- Коэффициент мощности составляет 0,95.
- Новый блок практически не нагревается по сравнению со старым, что дает прямую экономию электроэнергии до 22%.
- Новый пусковой блок оснащен несколькими видами защиты лампы, что повышает пожарную безопасность, безопасность труда и увеличивает срок службы лампы в несколько раз.
- Ровный свет без мерцания.
Предупреждение. Современные нормы безопасности предписывают использование люминесцентных ламп на рабочих местах с этим новым светильником.
Схема приспособления
Люминесцентные лампы – это газоразрядные источники света, работающие на основе следующей технологии. Стеклянная лампочка содержит пары ртути, которые разряжаются электрическим током. Это вызывает ультрафиолетовое свечение. Сама лампочка имеет внутри слой люминофора, который преобразует ультрафиолетовое излучение в видимый свет. Внутри лампочки всегда есть отрицательное сопротивление, поэтому они не могут работать при напряжении 220 вольт.
Однако здесь должны быть соблюдены два основных условия:
- Нагрейте обе нити.
- Они вырабатывают высокое напряжение до 600 В.
Предупреждение. Напряжение прямо пропорционально длине флуоресцентной трубки. Поэтому он ниже для коротких светильников мощностью 18 Вт и выше для длинных светильников мощностью более 36 Вт.
Теперь о самой схеме ЭКГ.
Во-первых, люминесцентные лампы, например, LVO 4×18, в старом приборе всегда мерцали и издавали неприятный шум. Чтобы избежать этого, необходимо подавать на него ток, колеблющийся выше 20 кГц. Для этого потребуется увеличить коэффициент мощности источника света. Поэтому реактивный ток должен сбрасываться в специальный промежуточный накопитель, а не в сеть. Кстати, накопительный бак никак не связан с сетью, но именно он питает лампу в случае, если напряжение в сети упадет до нуля.
Как это работает?
Таким образом, сетевое напряжение 220 В (переменного тока) преобразуется в постоянное напряжение 260-270 В. Сглаживание осуществляется электролитическим конденсатором C1.
Затем постоянное напряжение должно быть преобразовано в высокочастотное напряжение до 38 кГц. За это отвечает полумостовой преобразователь типа push-pull. Последний состоит из двух активных элементов, которые представляют собой два высоковольтных (биполярных) транзистора. Обычно их называют ключами. Именно эта способность преобразовывать постоянное напряжение в высокочастотное позволяет уменьшить размер ЭКГ.
Электронный балласт
Устройство (балласт) также включает в себя трансформатор. Он является одновременно элементом управления и нагрузкой для инвертора. Этот трансформатор имеет три обмотки:
- Одна из них – рабочая обмотка, которая имеет только два витка. Это сторона нагрузки схемы.
- Две из них являются управляющими обмотками. В каждом из них имеется четыре обмотки.
Симметричное дино играет особую роль во всей трассе. На схеме он обозначен DB3. Поэтому этот элемент отвечает за запуск инвертора. Как только напряжение на его клеммах превышает допустимый порог, транзистор открывается и подает импульс. После этого срабатывает весь преобразователь.
Затем происходит следующее:
- С управляющих обмоток трансформатора импульсы подаются на транзисторные переключатели. Эти импульсы противофазны. Кстати, открывание ключей вызывает импульсы в обеих обмотках, а также в рабочей обмотке.
- Переменное напряжение с рабочей обмотки подается на люминесцентную лампу через последовательно соединенные элементы: первую и вторую нити накала.
Предупреждение. Емкость и индуктивность в электрической цепи выбираются таким образом, чтобы в цепи возникал резонанс напряжений. Однако частота преобразователя должна оставаться постоянной.
Обратите внимание, что конденсатор C5 будет иметь наибольшее падение напряжения. Именно этот элемент освещает люминесцентную лампу. Получается, что максимальная сила тока нагревает две нити накала, а напряжение на конденсаторе C5 (которое велико) зажигает источник света.
В принципе, раскаленная лампочка должна уменьшать свое сопротивление. Это так, но уменьшение незначительно, поэтому резонансное напряжение все еще присутствует в цепи. Именно по этой причине лампа продолжает светиться. Даже если дроссель L1 создает ограничение тока при рисовании разности сопротивлений.
После запуска преобразователь продолжает работать в автоматическом режиме. Его частота не меняется, т.е. она идентична начальной частоте. Кстати, сам запуск занимает менее секунды.
Тестирование
Перед запуском ЭПРА в производство были проведены всевозможные испытания, чтобы продемонстрировать, что встроенный люминесцентный светильник может работать в достаточно широком диапазоне напряжений питания. Этот диапазон составлял 100-220 В. Оказалось, что частота преобразователя изменялась в следующем порядке:
- При напряжении 220 вольт она составляла 38 кГц.
- При напряжении 100 вольт она составляла 56 кГц.
Следует отметить, однако, что при снижении напряжения до 100 вольт яркость источника света заметно уменьшилась. Еще одно замечание. Люминесцентный светильник всегда питается переменным током. Это создает условия для равномерного износа. Точнее, износ его волокон. Это увеличивает срок службы самой лампы. При испытании лампы постоянным током срок ее службы сократился вдвое.
Причины возникновения дефектов
Каковы же причины, по которым люминесцентная лампа может не загораться?
- Трещины в местах пайки на плате. Причина в том, что плата начинает нагреваться при включении лампы. После включения аппарат ЭКГ охлаждается. Перепады температуры оказывают негативное влияние на точки пайки, поэтому существует вероятность повреждения схемы. Неисправность можно устранить пайкой трещины или даже обычной чисткой.
- Если происходит обрыв нити, сам модуль ЭКГ остается в хорошем состоянии. Поэтому проблему можно решить простой заменой перегоревшей лампы на новую.
- Скачки напряжения являются основной причиной выхода из строя компонентов электронной системы управления. Наиболее распространенной причиной является выход из строя транзистора. Производители балластов не усложнили схему, поэтому в ней нет варисторов, которые были бы ответственны за перенапряжение. Кстати, предохранитель, установленный в цепи, также не защищает от скачков напряжения. Он срабатывает только в случае пробоя одного из элементов цепи. Небольшой совет – скачки напряжения обычно происходят в плохую погоду, поэтому не включайте люминесцентную лампу, когда на улице дождь или ветер.
- Неправильная схема подключения лампового аппарата.
Это интересно
В настоящее время лампы EB используются не только с источниками света HID, но и с галогенными и светодиодными источниками света. Однако нельзя использовать один тип электронного оборудования, предназначенного для одного типа источника света, с другим. Во-первых, они не будут соответствовать друг другу по производительности. Во-вторых, у них разные схемы.
При выборе ЭПРА учитывайте мощность лампы, в которой он будет установлен.
Лучшими являются модели с защитой от неисправных источников света и их деактивацией.
Обратите внимание на пункт в техническом паспорте или в инструкции по эксплуатации, в котором указано, при каких погодных условиях может работать электронный блок управления. Это влияет как на качество работы, так и на срок службы устройства.
Подключение
Наконец, есть схема электропроводки. В принципе, в этом нет ничего сложного. Обычно производитель предоставляет именно такую схему подключения прямо на коробке, где и номера, и способ подключения указаны точно на клеммах. Для входной цепи обычно имеется три клеммы: ноль, фаза и земля. Для вывода ламп имеются две клеммы, т.е. попарно, для каждой лампы.
Электронные пускорегулирующие аппараты для светодиодных ламп
Электронные пускорегулирующие аппараты, или ЭПРА, помогают обеспечить стабильную работу светодиодных ламп. Это обеспечивает постоянный световой поток светильника. Электронные пускорегулирующие аппараты для светодиодных светильников значительно продлевают срок службы светильника и позволяют регулировать яркость. Электронные пускорегулирующие аппараты заменили электромагнитные пускорегулирующие аппараты, которые в основном использовались в люминесцентных лампах. Электромагнитное устройство управления имело несколько заметных недостатков, которые влияли на работу самой лампы:
- Мерцание.
- Шумная работа.
- Низкая эффективность.
- Большие габаритные размеры.
- Вес.
- Длительное время запуска.
Принцип работы электронных пускорегулирующих аппаратов для светодиодных светильников
Для нормальной и длительной работы светодиодов необходимо стабильное напряжение и устранение чрезмерного нагрева. Если последний отвечает за конструктивную особенность светильника, например, включение металлического отражателя, то первый – только за редуктор.
С самого начала создания светодиодного светильника работа над этим элементом состоит из нескольких этапов:
- Фаза разминки. Именно благодаря этой детали свет включается практически мгновенно, без малейшего мерцания. Благодаря этому запуск может осуществляться при низких температурах, а срок службы значительно увеличивается.
- Фактическое включение светодиодного светильника.
- Стабильное освещение в течение всего времени работы до выключения благодаря тому, что светильник не нужно включать. Светодиоды требуют определенного напряжения, которое обрабатывается ЭПРА.
Особенности светодиодных светильников с ЭПРА
Светильники EB для светодиодов имеют компактные размеры и легко устанавливаются в конструкциях. С их помощью можно разработать различные варианты флуоресцентного и светодиодного освещения. Их практичность прекрасно сочетается для создания комфортного, универсального и уникального освещения в различных условиях и для различных областей, где практичность сама по себе является выражением:
- высокая экономия энергии;
- отсутствие мерцания
- более высокая эффективность;
- более высокий коэффициент мощности;
- Немедленное наступление световой активации;
- Отсутствие мерцания, вызванного перегоранием диода;
- Низкая рабочая температура;
- Отсутствие шума люминесцентных ламп и светодиодов во время работы;
- Высокая экономия средств.
Осветительные системы, оснащенные электронной аппаратурой управления, обеспечивают стабильную работу осветительных элементов при высоком напряжении и частоте тока, коррекция фазы не требуется.
Данные о стоимости
Затраты на EB могут быть недооценены, если надежность, функциональность и прочность материала находятся под угрозой. Последствия:
- Сниженный срок службы и вдвое меньший нормального срока службы аналогичных деталей;
- каждый запуск еще больше сокращает указанный срок службы;
- функция автоматического регулирования мощности может быть недоступна при колебаниях напряжения в сети. В то время как стандартные модели рассчитаны на работу при перепадах напряжения до 200-250 Вт с равномерным световым потоком;
- Некоторые модели не оснащены автоматическим сетевым выключателем;
- Некоторые более дешевые модели EB могут работать только от сети переменного тока.
Особенности системы ECE
Современные светильники не питаются напрямую от сети. Для их работы требуется электронный балласт. Он стабилизирует напряжение, сглаживает пульсации тока и действует как “мозг выключателя” с интеллектуальными функциями управления, такими как
Читайте далее:
- Почему светодиодная лампа тускнеет при выключенном выключателе?.
- Как проверить конденсатор с помощью мультиметра.
- 6 способов решения проблемы мигания светодиодных и энергосберегающих лампочек.
- 20 советов о том, как выбрать светодиодный светильник.
- Держатели крабов ♋ Almois Jobbing Clerk.
- Запуск люминесцентной лампы с помощью стартера.
электронный%20балласт%208w%20люминесцентный%20паспорт лампы и примечания по применению
электронный%20балласт%208w%20люминесцентный%20ламп Листы данных Context Search
Каталог Техническое описание | MFG и тип | Теги документов | |
---|---|---|---|
ГРМ033Р60Г224МЭ15 Реферат: GRM1555C1H620JD01 GRM55FR60J107KA01 GRM1555C1H910JD01 GRM188R72A103KA01 GCM1555 GRM0335C1h201JD01 GRM0335C1h320JD01 GCM21BR71A GRM1555C1H6R2DZ01 | Оригинал | GRM0225C1CR50BD05 GRM0225C1CR75BD05 GRM0225C1C1R0CD05 GRM0225C1C1R1CD05 GRM0225C1C1R2CD05 GRM0225C1C1R3CD05 GRM0225C1C1R5CD05 GRM0225C1C1R6CD05 GRM0225C1C1R8CD05 GRM0225C1C2R0CD05 ГРМ033Р60Г224МЭ15 ГРМ1555C1H620JD01 ГРМ55ФР60ДЖ107КА01 ГРМ1555C1H910JD01 ГРМ188Р72А103КА01 GCM1555 ГРМ0335С1х201ЖД01 ГРМ0335С1х320ЖД01 GCM21BR71A ГРМ1555C1H6R2DZ01 | |
ГРМ188Р71х324КАС4 Реферат: GJM1555C1HR75BB01 GRM55FR60J107KA01 GCM31MR71h574K GQM1875C2E3R6BB12 GRM0225C1CR80BD05 GRM022R60J222KE19 GRM033R60G224ME15 grm1555c1h4r3cz01 GRM6815C1HRM2165C1H | Оригинал | GRM0225C1CR20BD05 GRM0225C1CR30BD05 GRM0225C1CR40BD05 GRM0225C1CR50BD05 GRM0225C1CR60BD05 GRM0225C1CR70BD05 GRM0225C1CR75BD05 GRM0225C1CR80BD05 GRM0225C1CR90BD05 GRM0225C1C1R0CD05 ГРМ188R71х324КАС4 GJM1555C1HR75BB01 ГРМ55ФР60ДЖ107КА01 GCM31MR71h574K GQM1875C2E3R6BB12 GRM0225C1CR80BD05 ГРМ022Р60ДЖ222КЭ19 ГРМ033Р60Г224МЭ15 grm1555c1h4r3cz01 GRM2165C1H681 | |
И5В50 Резюме: GRM0225C1CR80BD05 GRM43ER61C226KE01 GRM0225C1CR20BD05 GRM033R60G224ME15 GRM31C5C1E104J GRM32ER71A476 GRM55FR60J107KA01 GRM0225C1C1R0CD05 GRM0225C1C1R1CD05 | | GRM0225C1CR20BD05 GRM0225C1CR30BD05 GRM0225C1CR40BD05 GRM0225C1CR50BD05 GRM0225C1CR60BD05 GRM0225C1CR70BD05 GRM0225C1CR75BD05 GRM0225C1CR80BD05 GRM0225C1CR90BD05 GRM0225C1C1R0CD05 Y5V50 GRM0225C1CR80BD05 GRM43ER61C226KE01 GRM0225C1CR20BD05 ГРМ033Р60Г224МЭ15 GRM31C5C1E104J ГРМ32ЭР71А476 ГРМ55ФР60ДЖ107КА01 GRM0225C1C1R0CD05 GRM0225C1C1R1CD05 | |
ЛЛл185Р71к103МА11 Реферат: gjm0335c1e3r6 GRM55FR60J107KA01 GRM1885C1h300 GRM1555C1h3R4CZ01 LQP03TN3N3B04 GRM033R60G224ME15 GRM033R71E331KA01 GRM033R71E102K GRM31C5C1E104J | Оригинал | GRM0225C1CR50BD05 GRM0225C1CR75BD05 GRM0225C1C1R0CD05 GRM0225C1C1R1CD05 GRM0225C1C1R2CD05 GRM0225C1C1R3CD05 GRM0225C1C1R5CD05 GRM0225C1C1R6CD05 GRM0225C1C1R8CD05 GRM0225C1C2R0CD05 ЛЛл185Р71с103МА11 gjm0335c1e3r6 ГРМ55ФР60ДЖ107КА01 ГРМ1885С1х300 ГРМ1555C1х3R4CZ01 LQP03TN3N3B04 ГРМ033Р60Г224МЭ15 ГРМ033Р71Е331КА01 ГРМ033Р71Е102К GRM31C5C1E104J | |
РЕЛЕ ПЕРЕГРУЗКИ Реферат: функция реле перегрузки контактор реле плюс перегрузка Allen-Bradley e1 плюс однофазный электронный пускатель двигателя 193 РЕЛЕ Применение РЕЛЕ ПЕРЕГРУЗКИ E1 Plus IEC 60947-4-1 | Оригинал | 150 мВт UL508 193-ТД008А-ЕН-П, РЕЛЕ ПЕРЕГРУЗКИ функция реле перегрузки реле контактор плюс перегрузка Аллен-Брэдли e1 плюс однофазный электронный пускатель двигателя 193 РЕЛЕ применение РЕЛЕ ПЕРЕГРУЗКИ Е1 Плюс МЭК 60947-4-1 | |
ЛАСКР Реферат: Транзистор UJT с единичным переходом | OCR-сканирование | ||
ЛАСКР Реферат: Волоконно-оптические схематические символы scr управляют интенсивностью света Инфракрасный тиристор Руководство «Программируемый однопереходный транзистор» ОПТОРАЗЪЕМ для электронных символов и частей тиристорного затвора Широкополосный источник инфракрасного света | OCR-сканирование | ||
2012 — Недоступно Резюме: нет абстрактного текста | Оригинал | ком/нас/продукт/21 | |
2013 — Недоступно Резюме: нет абстрактного текста | Оригинал | ком/нас/продукты/2706438 | |
2007 г. — Информация на этикетке RoHS для Китая Аннотация: BI-технологии | Оригинал | СДЖ/Т11363-2006 Информация о маркировке RoHS в Китае BI-технологии | |
2013 — Недоступно Резюме: нет абстрактного текста | Оригинал | ком/нас/продукты/24 | |
1N4148 СМД Резюме: диод 1N4148 SMD ТРАНЗИСТОР C3225 ТРАНЗИСТОР SMD p1 резистор SMD посадочное место smd транзистор p5 1n4148 smd диод 0603 smd посадочное место резистор smd транзистор c6 1N4148 0603 | Оригинал | TDE1708DFT 100 нФ Б37941А1103К0* Б37941А5104К0* B37931А5103К0* 10 мкФ/6 Б37931К0104К0* 1Н4148 СМД диод 1N4148 для поверхностного монтажа ТРАНЗИСТОР C3225 ТРАНЗИСТОР SMD p1 посадочное место резистора SMD смд транзистор р5 1н4148 смд диод 0603 smd резистор след смд транзистор с6 1Н4148 0603 | |
2013 — Недоступно Резюме: нет абстрактного текста | Оригинал | ком/нас/продукты/2 0 | |
2003 — 32×4 Реферат: Электронные схемы 1011-1X00-X GT9128 «ЖК-ДРАЙВЕР» | Оригинал | GT9128 GT9128A 256 кГц 16 кГц 32 кГц 32×4 1011-1X00-X GT9128 электронные схемы «ЖК ДРАЙВЕР» | |
2001 — 4433-INTERPOINT-BLVD Реферат: Pioneer sk 400 SK9210 полу каталог 4801N | Оригинал | D-81373-Мюнхен 4/1621-Пункт-N: 223-КОЛЛОНАДА-ДОРОГА -ЛЮКС-100 -БЛОК-12 2954-БЛВ-ЛУРЬЕ-ЛЮКС-100 5935-АЭРОПОРТ-RD 10711-КАМБИ-RD-SUITE-170 240-ГРЭМ-AVE-UNIT-808 4433-ИНТЕРПОЙНТ-БУЛЬД Пионер ск 400 SK9210 полу каталог 4801Н | |
2000 — 92С-0251 Аннотация: ПДМА | Оригинал | IIAS112 92С-0251 ПДМА | |
2012 — Недоступно Резюме: нет абстрактного текста | Оригинал | ком/нас/продукт/2 5 | |
2013 — Недоступно Резюме: нет абстрактного текста | Оригинал | ком/нас/продукты/2 | |
2013 — Недоступно Резюме: нет абстрактного текста | Оригинал | ком/нас/продукты/2709655 | |
2013 — Недоступно Резюме: нет абстрактного текста | Оригинал | ком/нас/продукты/28 | |
2013 — Недоступно Резюме: нет абстрактного текста | Оригинал | ком/нас/продукты/21 | |
2012 — Недоступно Резюме: нет абстрактного текста | Оригинал | ком/нас/продукт/2 0 | |
2013 — Недоступно Резюме: нет абстрактного текста | Оригинал | ком/нас/продукты/2914848 | |
2013 — Недоступно Резюме: нет абстрактного текста | Оригинал | ком/нас/продукты/2 4 | |
2013 — Недоступно Резюме: нет абстрактного текста | Оригинал | ком/нас/продукт/28 |
Предыдущий 1 2 3 … 23 24 25 Далее
Электронные балласты — как они работают?
днсей
Участник
#1
- #1
Мой последний проект проектора — это ранний Davis Powerbeam, который оптически идентичен стандартному дизайну DIY, поэтому с ним легко работать и модифицировать.
Купил дешево как нерабочий, и быстро обнаружил что ЭПРА дает короткое замыкание по питающей сети — все остальное в порядке.
После того, как я вынул балласт из его корпуса и залил компаундом (интересная работа), я ожидал найти что-то довольно простое, похожее на импульсный источник питания или инвертор, но эта штука напичкана SMD и LSI — довольно сложно!
Я не думаю, что есть большой шанс спасти его (большая черная дыра в печатной плате), но это заставило меня задуматься, как эти штуки работают, и даже возможно ли построить (более простую) замену.
Кто-нибудь может помочь?
Ура,
Дэйв.
Гай Гротке
Участник
#2
- #2
просто причудливый импульсный источник питания
У балластов HID есть много вариантов, которые все пытаются делать одно и то же: подавать достаточное пусковое напряжение, чтобы установить дугу, а затем подавать достаточный ток, чтобы нагреть твердые элементы дуговой камеры и электроды достаточно для работы, а затем, наконец, для подачи достаточной мощности, чтобы поддерживать устойчивую дугу без плавления электродов. В магнитных версиях может потребоваться воспламенитель для создания начального высоковольтного импульса и конденсатор для некоторой фазовой компенсации индуктивной нагрузки.
Электронные балласты делают все это, используя микропроцессор для выполнения всех этих требований. Как правило, они выпрямляют и фильтруют сетевую мощность для получения стабильного источника постоянного тока. Затем они используют схему широтно-импульсной модуляции для генерации высокочастотных (от 10 кГц до 40 кГц) прямоугольных сигналов с переменным рабочим циклом. Это позволяет им использовать довольно дешевые полевые МОП-транзисторы в качестве переключающих устройств и гораздо меньшие катушки индуктивности, чем магнитный балласт. Они также могут гораздо лучше справляться с регулированием, поэтому вы, как правило, получаете немного больше света от одной и той же лампы. Легко добавить защиту от перегрузки по мощности, обнаружение короткого замыкания, автоматический перезапуск, счетчик часов работы с предупреждением о замене и т. д. Вы можете (или, по крайней мере, я мог) спроектировать и построить его, но это будет стоить тысячи долларов инженерного времени. Гораздо дешевле просто купить!
снортоннортон
Участник
#3
- #3
а правда ли что ЭПРА держит заряд после отключения?
просто спросил,
мой брат приехал навестить меня, он электрик на атомной подводной лодке класса Лос-Анджелес, и он проверил мой магнитный балласт мощностью 400 Вт и ушио, когда я отключил его и пошел убрать, он сказал, что конденсатор может все еще держать заряд, и я должен подождать или проверить его тестером напряжения.
какой из них держит заряд?
Гай Гротке
Участник
#4
- #4
любой из них может убить вас
Магнитные балласты используют конденсатор переменного тока для фазового сдвига силовой нагрузки, поэтому на нем может остаться некоторый заряд, если вы отключите балласт в правильной части цикла. (Но мой пришел с продувочным резистором, чтобы разрядить его за несколько секунд.)
Электронные балласты будут использовать один или два конденсатора внутри, чтобы сгладить выпрямленное питание переменного тока частотой 120 (или 100) Гц. МОП-транзисторы будут отключены. Они также могут включать в себя продувочные резисторы.
Но в целом он абсолютно прав: Никогда не доверяйте никакому силовому оборудованию (особенно компьютерным блокам бесперебойного питания) безопасность после отключения питания. Телевизоры печально известны тем, что вышибают из вас %$#@&, когда в кинескопе остается от 10000 до 25000 вольт. Материалы также иногда подключаются в обратном направлении, поэтому выключатель питания прерывает нейтральную сторону цепи, оставляя цепь подключенной к горячей стороне. Вот почему вы всегда вытаскиваете вилку, а затем одной рукой входите в зону силовой цепи коробки, пока не убедитесь, что это безопасно. Маленькие мультиметры очень дешевы в любой радиолавке.
снортоннортон
Участник
#5
- #5
черт, я ненавижу, когда мой младший брат причиняет боль,
но опять же США военно-морской флот потратил более миллиона долларов на его обучение, так что, думаю, этого следовало ожидать.
его школа ядерных двигателей имеет 70-процентную вероятность отказов. а поскольку это совершенно секретно, он даже не мог взять с собой книги домой. они заставили его учиться по 7 часов подряд каждый день.
mbates14
Участник
#6
- #6
Электронные балласты работают следующим образом:
Балласт лампы переменного тока:
гибридная ИС или модуль, содержащий микропроцессор и генераторы. выходной транс, когда SMPS обнаруживает потребление тока, импульсный генератор отключается, и H-мост, который управляет выходным трансформатором, вступает во владение, и лампочка загорается. UPC отправляет команду об успешном зажигании лампы обратно на главный блок управления (projo).
Балласт лампы постоянного тока:
Этот тип имеет большую катушку индуктивности вместо трансформатора и приводится в действие силовым полевым МОП-транзистором (подумайте об установке повышающе-понижающего преобразователя). Контроллер посылает импульс зажигания, проскальзывает искровой разрядник и течет в индуктор, проскакивает дуга в колбе, и колба загорается. Датчик тока улавливает скачок напряжения и отключает генератор зажигания.
Балласты ламп переменного тока более надежны, чем балласты постоянного тока, потому что искровой разрядник изнашивается в балластах постоянного тока и выбил тонны систем LP420.
Я ремонтировал балласты много раз, так что я знаю это.
Питерс1974
Участник
#7
- #7
Отключение схемы обнаружения балласта
Я получил несколько DAVIS Powerbeam V и VI, которые выбрасывал мой университет.
Я заинтересован в их модификации для использования альтернативного и более дешевого источника света, но у меня есть проблема с обходом схемы обнаружения балласта (электроника, которая определяет лампу, исправна). Без лампы проектор отказывается запускаться.
Я изучил часть электроники воспламенителя металлогалогенной лампы, но не смог найти никакой электроники для измерения состояния лампы. Теперь я подозреваю, что блок питания OSRAM (большой черный ящик) определяет нагрузку на разъем платы зажигания.
Когда я измерил напряжение переменного тока на этом разъеме (черный и белый провода), я заметил, что оно поднялось примерно до 320 вольт, а когда упало до нуля.
Я также попытался подключить нагрузку (высокоомный резистор) к разъему лампы, после чего проектор запустился, но из разъема исходил сильный шум, поэтому я немедленно отключил питание!
Кому-нибудь удалось отключить схему обнаружения балласта в этом проекторе?
Где я могу найти схему блока питания OSRAM и/или устройства зажигания Ignitronic?
Дж.Шиффлер
Участник
#8
- #8
Проблемы с балластом Sharp PG-M20X
Кажется, у меня проблема с балластом проектора. У моей лампы было менее 800 часов, и она не загоралась. Купил новую лампу (подумав, что таймер использованной лампы проектора мог быть сброшен), и новая лампа начинает загораться, но останавливается, как и старая.
mbates14 говорит, что ремонтирует балласты. Где я могу получить эти услуги?
Я не могу позволить себе вложить еще 250 долларов в этот проектор, если я не уверен на 100%, что это балласт. У меня есть руководство по обслуживанию, но нет O-scope, чтобы проверить предполагаемый сигнал 180 Гц в балласте, чтобы убедиться, что это не проблема с платой форматера за 500 долларов. Это Hitachi media electronics Co. Ltd ps-234 (номер детали RDENCA005WJZZ, модель PS-234A-LS-200, мощность 210 Вт, 20818 A, США (K) SWPL-SW, сделано в Японии, 5A73381).
Любая информация о компоненте «изношенный искровой разрядник» была бы очень кстати
Или перекрестная ссылка на совместимый источник питания лампы, возможно, с сайта osram.com, где в другой ветке говорится, что это балласт старых проекторов Sharp.
http://www.hitachi-media-el.co.jp/products/pws_e.html не упоминает этот конкретный PS-234, поэтому это может быть специальное приложение для Sharp.
ЛЮБАЯ помощь или информация очень ценятся.
— Джастин
гвч
Участник
#9
- #9
http://www.projectorcentral.com/Sharp_PG_Series-Notevision_PG-M20X.htm
не так ли?
это шп лампа?
У меня есть несколько балластов, например:
у вас есть немного вашего балласта?
Дж.Шиффлер
Участник
#10
- #10
Лампа SHP мощностью 210 Вт
На самом деле это балласт Hitachi Media Electronics Co Ltd (http://www. hitachi-media-el.co.jp/products/pws_e.html), который должен быть изготовлен на заказ для Sharp. На этом сайте есть дерьмовая маленькая картинка, я не сделал ни одной фотографии, когда у меня был блок. Номер детали RDENCA005WJZZ, модель PS-234A-LS-200 [PS-234].
Выглядит похоже, но имеет 4 управляющих провода (лампа, земля, лампа, эко), а не только вход управления вкл/выкл/земля. Так что я не думаю, что ваш будет работать. Я мог бы попробовать, у вас есть разъемы для этого входа? конечно, тогда мне также понадобится переходник на мой кабель. Хм.
Получите это, я купил новую лампу на ebay, новая лампа сделала то же самое, что и старая лампа, немного стала ярче (я мог видеть сзади), но затем не зажглась полностью, так что можно предположить балласт. Когда я добрался до балласта внутри проектора, удаляя один плоский коричневый кабель / ленту от печатной платы к плате форматтера, один боковой пластиковый язычок сломался, который удерживает удерживающий ленту клапан внизу. Дерьмо. Но я приклеил его суперклеем, как хирург, а затем нанес немного горячего клея, чтобы немного скрепить его, разъем выглядел как новый. Но теперь лампы уже не горели ярко. На самом деле, я не уверен, что он делал это до повреждения. Во всяком случае, отправил его в Sharp, и я только вчера получил оценку в 606 долларов !!! 125 долларов за работу RPR-SR и 407 долларов за новую лампу?!?!?!?! С кодированием компакт-диска скрытого повреждения, что несколько точно. Это была новая лампа, и я уверен, что они только что заменили балласт!!! Не могу дождаться, чтобы позвонить им в понедельник. ГРРРРРРРРРРР!
Известны ли вам подобные балласты с 4 проводами управления?
увх
Участник
#11
- #11
Мне нужна большая картинка, чтобы я мог ее поискать.
можешь сфотографировать?
Ева
Участник
#12
- #12
увх
Участник
№13
- №13
Привет!
этот балласт вам нужен?
увх
Участник
№14
- №14
знак
нген33р
Участник
№15
- №15
Можно ли изменить мощность этих электронных балластов? У меня есть балласт переменного тока (зажигание с искровым разрядником)? Он электронный. Мощность 250 ватт. Можно ли изменить ее до 150 или меньше, заменив некоторые компоненты или потенциометр вместо чувствительного резистора?
нген33р
Участник
№16
- №16
Никакие электронные волшебники не могут ввести это??
mbates14
Участник
# 17
- # 17
старая старая и мертвая тема… извините. Что касается мощности, на самом деле не имеет значения, если у вас есть схема, вы можете настроить делители резисторов в цепях обратной связи запуска и зажигания.
