Электронный регулятор громкости и тембра

РадиоКот >Схемы >Аудио >Фильтры, эквалайзеры >

Электронный регулятор громкости и тембра

Всем привет.
Наши, наши идут! Рассматриваем схему регулятора громкости, баланса и тембра на отечественной микросхеме К174ХА54, производства ОАО Ангстрем. А то все Сони, да Филипс… мы еще им покажем! Ага.

Микросхема представляет собой регулятор громкости, тембра и баланса стерео сигнала. То бишь одной микросхемы хватает на два канала. Так же, в микросхеме предусмотрена светодиодная индикация режимов работы и тонкомпенсация.

Основные характеристики следующие:

Напряжение питания, В . . . . . . . . . . 2,1…6
Потребляемый ток, мА. . . . . . . . . . . 10
Диапазон регулировки громкости, дБ. . . . 70
Шаг регулировки громкости, дБ . . . . . . 1,4
Диапазон регулировки тембра, дБ . . . . . +/-12
Шаг регулировки тембра, дБ. . . . . . . . 1,5
Диапазон регулировки баланса, дБ. . . . . 12
КНИ, %. . . . . . . . . . . . . . . . . . 0,05

Сама схема:

И никаких переменных резисторов, товарищи! Забудьте! Все операции осуществляются кнопочками S1-S4. Выбор параметра, для регулировки осуществляется нажатием кнопки S2. Регулировка выбранного параметра - кнопками S1 и S3.

По умолчанию, микросхема находится в режиме регулировки громкости. При нажатии на кнопку S2, переключение режима осуществляется по кругу:
Громкость -> Тембр НЧ -> Тембр ВЧ -> Баланс -> Громкость.
Возврат из любого режима в режим Громкость происходит при отсутствии нажатия каких либо кнопок в течении нескольких секунд. Тонкомпенсация включается кнопкой S4 в режиме Громкость. А в режиме Тембр НЧ или Тембр ВЧ нажатие этой кнопки позволяет вернуть тембры на уровень 0 дБ. Это же просто праздник какой то!

Ну а светодиоды HL1-HL4 будут напоминать вам о выбранном режиме работы.

Табличка элементов, которые пригодятся:

Обозначение на схеме

Номинал

C1

10мкФх10В

C2

1мкФх10В

C3

1мкФх10В

C6

0,1

C5

0,1

C7

10мкФх10В

C8

1мкФх10В

C9

1мкФх10В

C12

0,1

C11

0,1

C13

1мкФх10В

C4

4700

C10

4700



HL1-HL4

АЛ112 (или аналогичный)



R 3

100кОм

R1

2,7кОм

R2

5кОм

R4

100кОм

R5

2,7кОм

R6

2кОм

R7

5 кОм



S1

Любой без фиксации

S 3

Любой без фиксации

S 2

Любой без фиксации

S 4

Любой без фиксации





DA1

К174ХА54

За сим, все, удачи. Вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

УМЗЧ на TDA7295 с электронным регулятором громкости КА2250, TC9153

УМЗЧ на TDA7295 с электронным регулятором громкости КА2250, TC9153
TDA7295, KA2250, TDA2030A, TC9153. Желание сделать качественный усилитель возникло давно. Выбор свой остановил на TDA потому, что во-первых у нас только оная МС и есть в продаже (из возможного разнообразия), а во вторых 80 ватт более чем достаточно, ну во всяком случае для меня. Кстати везде пишут, что очень много подделок этих МС, но мне пока не попадалось не ни одной такой (может потому, что до TDA7295 еще не добрались?)

Содержание / Contents


Почему TK-1? Всё просто УМЗЧ назван по первым буквам микросхем, которые в нем использованы: TDA7295 и KA2250, а 1 - значит "первый".

Желание сделать качественный усилитель возникло давно. Выбор свой остановил на TDA7295 потому, что во-первых из возможного разнообразия у нас только оная МС и есть в продаже, а во вторых 80 Ватт более чем достаточно, ну во всяком случае для меня.

Кстати везде пишут, что очень много подделок среди TDA, но мне пока не попадалось не ни одной такой. Может потому, что до 7295 еще не добрались? Всего на этой МС к сегодняшнему дню собрано около 10 усилителей.

Сначала был сделан пробный вариант по даташиту, и успешно опробован на S90. Звук порадовал, но чего то не хватало (возможно дело в самих колонках). Однако владельцу S90 всё понравилось и усилители благополучно ушли к другу. Через некоторое время было решено сделать усилитель по измененной схеме.


УМЗЧ на TDA7295 с электронным регулятором громкости КА2250, TC9153

С1 — 0.33 мкф; С2, С4, С5, С10 — 22 мкф х 63В; С3 — 100 пф; С6, С7 — 0,1 мкф;

R1 — 680 Om; R2, R3, R5 — 22kOm; R4 — 39kOm.

Да забыл сказать, что этот вариант усилителя я делал для сабвуфера, т. к. основной усилитель построен на TDA2030A. Пришлось собирать отдельный БП. Я сильно не заморачивался — взял трансформатор от «убитого» усилителя «Амфитон» со вторичными обмотками 2Ч27В, поставил один диодный мост на 20А и 3 пары конденсаторов в плечи 4Ч2200 мкф х 63В, 2Ч4700 мкф х 63В, и пару конденсаторов на 1 мкф х 160В (неполярные).


УМЗЧ на TDA7295 с электронным регулятором громкости КА2250, TC9153

Заработало все без проблем, после чего усилитель почти полгода качал саб. Но вот в процессе изготовления напольных колонок возникла надобность проверить их на каком нибудь свободном усилителе. Взгляд упал на сабовский. Переключить клеммы было делом двух секунд...


УМЗЧ на TDA7295 с электронным регулятором громкости КА2250, TC9153

После включения я тихо выпал в осадок. По сравнению с усилителем на TDA2030A мой сабовский вариант на TDA7295 играл несравненно лучше!!! Признаюсь, не думал, что так будет играть. Я громко слушать музыку не люблю (не понимаю людей которые устраивают дома дискотеку), но разница между УМ на TDA2030A и на TDA7295 ОЧЕНЬ заметна.

В качестве регулятора громкости была выбрана схема на КА2250 (аналог TC9153).


УМЗЧ на TDA7295 с электронным регулятором громкости КА2250, TC9153

В чем ее плюс — электронная регулировка на кнопках.

Многие ругают эту микросхему. Ну не знаю... У меня все работает нормально! Шумов практически не слышно (фон был тогда, когда на вход я ставил неэкранированный провод, заменил на экранированный — и все впорядке). Недавно заметил, что бывает во время работы сброс громкости до начального значения, я думаю что это из-за недостаточной емкости конденсатора С3 у меня. Планирую увеличить ее до 220 мкф для начала.

Еще один недостаток — при выключении и повторном включении громкость сбрасывается и приходится заново её увеличивать (это не нравится больше всего). А в целом — нормальный регулятор громкости.

Какие впечатления? Мне нравится то, что получилось. Регулировка тонкая, 32 положения (если не ошибаюсь), звук чистый и мощный. Схемы просты в исполнении, печатные платы прилагаю.


• ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

• ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

• Коллекция Датагора. Описания аудио-микросхем


Бэкап состояния микросхемы регулятора громкости возможен. Т.е. выставленный уровень будет сохраняться между включениями усилителя и не будет сбрасываться в ноль.
Такое возможно и опробовано на оригинальной Тошибовской микросхеме TC9153AP. За аналог типа KA2250 не ручаюсь. Опробуйте и отпишитесь в комментах.
УМЗЧ на TDA7295 с электронным регулятором громкости КА2250, TC9153

Итак, TC9153AP имеет управляющий вход 7 (INH). Необходимый для нормальной работы высокий уровень (лог.1) на нём обеспечивается делителем напряжения на резисторах 10 Ком / 51 Ком. Снятие высокого логического уровня переводит МС в режим отключения и минимального потребления энергии. Это позволяет использовать для сохранения установленной громкости обычный конденсатор большой ёмкости, подключенный в схему питания МС.
Диод необходим для предотвращения разрядки конденсатора через прочие цепи. Резистор ограничивает ток разрядки конденсатора, продляя "срок жизни" настроек. Настройки сбросятся в ноль, как только напряжение в точке VDD упадет ниже 4,0 Вольт.
Номиналы питающего кондёра и резистора подберите экспериментально. Например, 1000 мкФ и 4,7 - 10 Ком. Пробуйте!

Ошибочно пытаться увеличивать ёмкость С3, что пытается проделать Иван. Конденсатор С3 определяет частоту внутреннего генератора МС, т.е. скорость регулирования. И увеличение его ёмкости до 220Мкф может привести к неработоспособности схемы.

Вероятнее сбои происходят из-за немного неверного схемного решения.

Дело в том, что номинальное напряжение питания чипа TC9153AP лежит в пределах от 6 Вольт (min!) до 12 Вольт (max!), 9 Вольт - идеально. А в приведенной схеме что-то странное наворочено по питанию! Посмотрите, линейный стабилизатор на 5 В, потом всё давится стабилитроном на 4,7 В. В итоге, МС питается экстремально низким напряжением, за абсолютным минимумом.

--


Всем удачи, Игорь.

Камрад, рассмотри датагорские рекомендации

Иван (Puntus)

Нерехта, Костромская область

О себе автор ничего не сообщил.



Электронный регулятор громкости

При разработке предлагаемого читателям устройства автор стремился создать электронный регулятор громкости, по техническим характеристикам соответствующий аналогичным регуляторам с использованием ЦАП, но содержащий минимальное число дефицитных радиоэлементов. Для его реализации потребовалось всего восемь микросхем, однако диапазон выполняемых им функций достаточно широк. Это увеличение и уменьшение громкости во время нажатия на соответствующие кнопки "+" и "-", автоматическое плавное снижение громкости до нуля при кратковременном нажатии на кнопку "- Авт.", возможность прерывания этого снижения кратковременным нажатием на кнопку "+", установка желаемого заранее заданного уровня громкости при включении питания и, наконец, светодиодная индикация наибольшего и наименьшего коэффициента передачи регулятора громкости.

   Регулятор имеет следующие технические характеристики: число каналов регулирования - 2; диапазон регулирования громкости - не менее 60 дБ; число шагов дискретизации - 256; ток, потребляемый от источника напряжением +15 (-15) В,- не более 10 (6) мА. Характеристика регулирования линейная.
   Регулятор может использоваться в простых стереофонических усилителях ЗЧ и звуковоспроизводящих стереокомплексах. Все изменения громкости происходят в обоих каналах синхронно. Раздельная регулировка громкости по каналам требует неоправданного усложнения схемы и к тому же снижает удобство пользования регулятором громкости. По этой же причине было решено отказаться от пошагового регулирования громкости: при 256 дискретах регулирования каждая отдельная ступенька громкости едва ли различима, а реализация такого режима требует дополнительного усложнения схемы. Поэтому функцию выравнивания громкости в стереоканалах целесообразно возложить на регулятор стереобаланса, а пошаговый режим регулирования громкости так или иначе способно обеспечить данное устройство при кратковременном нажатии на кнопку "+" или "-".
   Принципиальная схема электронного регулятора громкости приведена на рис.1. Он состоит из узла управления и преобразователя "Код - громкость". В узел управления входят: устройство подавления дребезга кнопок SB1-SB3 на элементах DD1.1, DD1.3 микросхемы DD1, формирователь сигнала направления счета на элементе DD1.2 микросхемы DD1 и диодах VD3, VD4, триггер автоматического снижения громкости на элементах DD2.1, DD2.2 микросхемы DD2, дешифратор состояний кнопок SB1-SB3 и триггера снижения громкости на элементе DD1.4 микросхемы DD1, генератор импульсов на элементах DD2.3, DD2.4 микросхемы DD2 и реверсивный двоичный восьмиразрядный счетчик с предустановкой на микросхемах DD3, DD4. Транзистор VT1 и светодиод HL1 образуют устройство индикации крайних состояний счетчика, или, что то же самое, максимального и минимального коэффициента передачи регулятора громкости. Сигналы кодовых комбинаций с двоичного счетчика поступают на преобразователь "Код - громкость", выполненный по стандартной схеме ЦАП на микросхемах DA1, DA2 и DA3, DA4.
   Работает регулятор громкости следующим образом. При включении питания на резисторе R20 возникает положительный импульс напряжения, вызванный протекающим через него током зарядки конденсаторе С6. Под действием этого импульса информация с входов предустановки двоичного реверсивного счетчика переписывается на его выходы и, таким образом, на цифровых входах ЦАП устанавливается код, соответствующий любой желаемой начальной громкости, задаваемой с помощью микропереключателя SA1- SA8. В этом состоянии на выходе переноса 7 счетчика DD4 имеется уровень логической единицы, поэтому транзистор VT1 закрыт и светодиод HL1 не светится. Если ни одна из кнопок SB1-SB3 не нажата, на выходе формирователя сигнала направления счета (точка соединения диодов VD3 и VD4) присутствует уровень логического нуля, соответствующий команде счета на уменьшение. Однако генератор импульсов на элементах DD2.3 и DD2.4 не генерирует, так как его работу запрещает сигнал, соответствующий уровню логического нуля, поступающий на него с дешифратора состояний кнопок (выход 11 элемента DD1.4) через диод VD5 схемы "диодное ИЛИ" (VD5, VD6).


Рис. 1


   При нажатии на кнопку "+" уровень логического нуля на выходе формирователя направления счета сменится уровнем логической единицы (команда счета на увеличение) и одновременно с этим изменится состояние выхода дешифратора состояний кнопок, вместо уровня логического нуля появится уровень логической единицы. В результате начнет работать генератор импульсов и реверсивный счетчик будет считать на увеличение до отпускания кнопки "+" или до своего переполнения. В первом случае на вход 8 элемента DD2.3 генератора импульсов через схему "диодное ИЛИ" (VD5, VD6) придет запрещающий его работу сигнал логического нуля с выхода дешифратора состояний кнопок (выход 11 элемента DD1.4), а во втором - с выхода переноса реверсивного счетчика (выход 7 микросхемы DD4). При переполнении счетчика уровень логического нуля, поступающий с выхода переноса разрешает работу устройства индикации и загоревшийся светодиод HL1 будет сигнализировать о достижении верхнего предела громкости.
   В режиме уменьшения громкости дешифратор состояния управляется через узел подавления дребезга кнопки SB2 ("-") или непосредственно с кнопки "-", или с выхода триггера снижения громкости (выход 3 элемента DD2.1) через диод V02. Сигнал логического нуля на выход формирователя сигнала направления счета проходит через схему "диодное ИЛИ" (VD3, VD4) либо с выхода узла подавления дребезга кнопки SB2 (выход 4 элемента DD1.3) во время нажатия на кнопку SB2, либо с выхода 10 элемента DD1.2, когда не нажата кнопка SB1. Этот сигнал является для двоичного реверсивного счетчика командой счета на уменьшение.
   При нажатии на кнопку "-" счетчик считает на уменьшение до отпускания этой кнопки или до своего переполнения. При нажатии на кнопку "-Авт." реверсивный счетчик считает на уменьшение до переполнения или до нажатия на кнопку "+", которое переводит триггер снижения громкости в исходное состояние. При кратковременном нажатии на кнопку "+" в процессе автоматического снижения громкости происходит остановка дальнейшего снижения громкости, а при более длительном нажатии на кнопку "+" снижение громкости сменяется ее увеличением.
   В случае переполнения счетчика в процессе снижения громкости светодиод HL1 горит постоянно, независимо от положения кнопок "-" и "-Авт.", а в случае переполнения счетчика в процессе увеличения громкости светодиод HL1 горит только во время нажатия на кнопку "+", так как при ее отпускании меняется логический уровень на выходе формирователя сигнала направления счета и счетчик выходит из режима переполнения.
   В данном устройстве функции дешифратора состояний кнопок выполняет логический элемент "Исключающее ИЛИ", что позволило просто и эффективно избежать режима противоречащих команд. Так, в частности, при одновременном нажатии на кнопки "+" и "-", "+" и "-Авт." или всех трех кнопок вместе на входах дешифратора устанавливаются одинаковые логические уровни (логические нули), поэтому он запрещает работу генератора импульсов и громкость не изменяется. При одновременном нажатии на кнопки "+" и "-Авт." на входах триггера снижения громкости устанавливается запрещенная комбинация: на обоих входах - логические нули. Так как при этом триггер теряет свои триггерные свойства (на обоих его выходах устанавливается логическая единица), то для исключения режима противоречащих команд кнопка "-Авт." соединена со входом узла подавления дребезга кнопки "-" через диод VD1. При одновременном нажатии на кнопки "-" и "-Авт." выполняется функция кнопки "-Авт."
   Конденсаторы С7, С8 служат для повышения помехозащищенности двоичного реверсивного счетчика при изменении режимов его работы.
   При изготовлении электронного регулятора использованы резисторы МЛТ-0,125 (номиналы резисторов R1, R2, R5-R16, R20 могут находиться в пределах 33...62 кОм), конденсаторы - КМ-6 и К50-16, кнопки SB1-SB3 - самодельные произвольной конструкции, переключатели SА1-SА8-ВДМ1-8, причем они не обязательно должны иметь восемь групп. Можно ограничиться переключателем из четырех групп, соединив его со входами предустановки счетчика на микросхеме DD4. Входы же предустановки счетчика на микросхеме DD3 нужно в этом случае соединить с общим проводом. Тогда минимальная дискретность предустановки будет равна 1/16 входного напряжения.
   Использованные в электронном регуляторе громкости микросхемы КР544УД2А можно заменить К574УД1, К544УД1, К140УД6 и др.
   Регулятор громкости, собранный без ошибок, в налаживании практически не нуждается. При необходимости скорость регулирования можно изменить подбором номинала резистора R17 или конденсатора С5.
   Питается регулятор от стабилизированного двуполярного источника напряжением ±15 В. Он сохраняет работоспособность без ухудшения параметров при снижении питающего напряжения до ±5 В. При этом лишь уменьшается яркость свечения светодиода HL1.
   При необходимости схему описанного регулятора громкости можно незначительно упростить. В данном варианте формирователь сигнала направления счета построен таким образом, что команда счета на увеличение формируется только при нажатии одной лишь кнопки "+" при ненажатых кнопках или при нажатии любых двух или всех трех кнопок формируется команда счета на уменьшение. Если же из схемы исключить диоды VD3, VD4 и резистор R8 и соединить выход 10 элемента DD1.2 с входами 10 микросхем DD3, DD4 непосредственно, то команда счета на уменьшение будет формироваться только в том случае, если не будет нажата кнопка "+", а при одновременном нажатии кнопок "+" и "-" или "+" и "-Авт." будет формироваться команда счета на увеличение, но одновременно с этим будет исключаться режим противоречащих команд, поэтому общий алгоритм работы устройства сохраняется.

Электронный стереорегулятор громкости на микросхеме КА2250

  Применение в радиоаппаратуре электронного регулятор громкости может изменить характеристики и эксплуатационные ее свойства к лучшему. Так к достоинствам электронных регуляторов можно отнести отсутствие помех и шумов возникающих при регулировке (скрипы, щелчки). Электронный регулятор может комплектно использован в радиоаппаратуре с устройствами дистанционного управления. Вместо кнопок регулировки, возможно установить реле, управляемые посредством ик - излучения или радиосигналом.

Характеристики стереорегулятора громкости на микросхеме КА2250

Диапазон пропускаемых частот 20-20000 Гц;
Напряжение питания от 6 до 16 вольт;
Максимальное входное напряжение не более 2,5 в;
Регулировка громкости от 0 до 64 дБ;
Шаг регулировки 2 дБ.

Принципиальная схема и плата для монтажа электронного регулятора громкости

 Далее приведена схема и ее описание для сборки стереофонического электронного регулятора громкости. Стеререгулятор собран на базе микросхемы КА2250, управляется двумя кнопками без фиксации. К регулятору можно подключить стрелочный индикатор через резистор R7 (смотрите электрическую схему). Выключателем ВК1 через резистор R5 индикатор может быть заблокирован, отключен. Провода подающие звуковую частоту и снимающие ее с регулятора громкости, должны быть экранированы. Регулятор громкости при условии правильной сборки и использования исправных радиодеталей в настройке не нуждается.

Рис. 1 Принципиальная электрическая схема регулятора громкости на микросхеме КА2250 (Toshiba)



Рис.2 Размещение радиоэлементов на монтажной плате электронного стереорегулятора громкости

Рис. 3 Внешний вид платы (размер 40 мм ширина * 38 мм высота)

Радиоэлементы применяемые для сборки электронного стереорегулятора громкости на базе микросхемы КА2250

Резисторы:

R1 - 51 ом - 1 шт.;
R2 - 22 к - 1 шт.;
R3 - 22 к - 1 шт.;
R4 - 100 к - 1 шт.;
R5 - 1 к - 1 шт.;
R6 - 51 к - 1 шт.;
R7 - 1 к - 1 шт.;
R8 - 33 к - 1 шт.
Мощность резисторов - 0,25 Вт

Конденсаторы:

С1 - 22 мкФ/16 вольт  - 1 шт.;
С2 - С8  - 4,7 мкФ/16 вольт - 7 шт.;
С9 - 47 мкФ/16 вольт - 1 шт.

Другие радиоэлементы используемые в схеме:

Диод D1, D3, D4 - RL522  - 3 шт.;
Стабилитрон D2 - Д814Д  - 1 шт.;
Микросхема КА 2250

Электронный регулятор может быть успешно использован с усилителем НЧ, описанным в статье "Усилитель на микросхеме TDA 1554q, 1555q, 1558q"

Электронный (сенсорный) регулятор громкости на микросхеме К190КТ1

Схема самодельного регулятора громкости с сенсорным управлением, рассчитан на работу с усилителем мощности., имеющим входное сопротивление не менее 10 кОм и номинальное входное напряжение в пределах 0,1-0,7 В.

Основные параметры:

  • Номинальный диапазон частот, Гц        20...20 000;
  • Диапазон регулирования громкости, дБ     0-50;
  • Коэффициент передачи при максимальной громкости (0 дБ)        1;
  • Коэффициент гармоник (при входном напряжении §00 мВ), %, не более         0,35;
  • Относительный уровень шумов, дБ          —54;
  • Глубина тонкомпенсации, дБ, при минимальной громкости на частоте, Гц 30 - 30;  18 000 - 10.

Схема устройства

Устройство собрано на основе пятиканального интегрального коммутатора К190КТ1. Два из входящих в него полевых транзистора использованы непосредственно для управления громкостью, два других — в качестве ключей в цепях светодиодов V1, V2, индицирующих уровни —40 и —20 дБ, и один — для компенсации ослабления сигнала, вносимого регулятором.

При включении питания напряжение на «запоминающем» конденсаторе С3 равно нулю, поэтому транзистор, к затвору которого он подключен, закрыт, и светодиод V1 не светится.

Транзисторы, управляющие громкостью, при этом открыты (на их затворы подано отрицательное напряжение смещения через резисторы R11, R13), сопротивления их каналов не превышают нескольких . сотен Ом, поэтому цепь сигнала фактически замкнута на общий провод через конденсаторы большой емкости С4, С6. Светодиод V2 не светится, так как напряжение на затворе транзистора, в стоковую цепь которого он включен, невелико.

Электронный регулятор громкости на микросхеме К190КТ1

Громкость увеличивается при касании к сенсорным контактам Е1 и Е2, когда конденсатор С3 начинает заряжаться от источника питания через резисторы R1 R3 и сопротивление кожи пальца.

По мере роста напряжения на конденсаторе сопротивление канала транзистора в цепи светодиода V1 уменьшается. Вследствие этого уменьшается напряжение и на затворах регулирующих транзисторов (выводы микросхемы 3 и 7), а сопротивления их каналов и громкость увеличиваются. При уровне сигнала —40 дБ начинает светиться светодиод V1, при уровне —20 дБ — светодиод V2.

При касании сенсорных контактов Е2 и ЕЗ процесс регулирования протекает в противоположном направлении, и громкость уменьшается. Установленный уровень громкости уменьшается не более чем на 3 дБ за время 2...3 ч.

Тонкомпенсация при малой громкости обеспечивается на низших частотах конденсаторами С4, Сб (глубину компенсации регулируют подбором их емкости в пределах 0,5...2 мкФ), на высших — колебательным контуром L1C2, настроенным на частоту 18 кГц (глубину регулируют подбором резистора R6).

Для того чтобы время поддержания установленого уровня громкости было достаточно большим, сенсорный контакт Е2 необходимо хорошо изолировать от общего провода, а конденсатор С3 подобрать с малым током утечки (подойдут конденсаторы К76П-1, К73-11 и т.п.).

Налаживание

Налаживание устройства сводится к установке режима работы транзистора, использованного в каскаде, компенсирующем потери сигнала в регуляторе. Для этого соединяют контакты Е1 и Е2 проволочной перемычкой, подают на вход переменное напряжение 0,5 В с частотой 1 кГц и добиваются подстроечным резистором R15 максимального неискаженного сигнала на выходе. Коэффициент передачи, равный 1, устанавливают подбором резистора R17, после чего проволочную перемычку, соединяющую контакты E1, Е2, удаляют.

Источник: Борноволоков Э. П., Фролов В. В. - Радиолюбительские схемы.

Цифровой регулятор громкости и баланса на MAX5440 с ДУ.

РадиоКот >Схемы >Аудио >Разное >

Цифровой регулятор громкости и баланса на MAX5440 с ДУ.

Цель данной статьи заключается в обмене опытом по созданию простого, современного и эффективного регулятора громкости и баланса. Регулятор собран на MAX5440 , который в отечественном Интернете называется как "контроллер углового кодера управления громкостью в режиме стерео" (Интересно, в чью умную голову пришел такой занятный перевод? Прочитал пять раз. Так ничего и не понял. Советую английский даташит. Прим. Кота.)(русскоязычное описание характеристик легко можно найти в Интернете).
Данный контроллер не требует для своей работы каких-то специфических знаний по программированию, т.к. работает по принципу "включил и работаешь". Интересным является использование энкодера для регулирования уровня (больше/меньше) и кнопок для выбора режимов (громкость/баланс/приглушение). Есть 6 штук довольно информативных светодиодов, показывающих уровень громкости и баланс.
Схема:

Простота схемы обусловила, соответственно, и простую топологию печатной платы (все чертежи в конце статьи).
Т.к. задачей ставилось изучение возможностей контроллера, а не построение законченного устройства, то и не было смысла усложнять плату (например, стабилизатором питания или элементами индикации).

Регулятор порадовал своей работой, равномерным изменением громкости и баланса при вращении энкодера, правильным зажиганием светодиодов в зависимости от установленного уровня. Корректно отрабатывались нажатия кнопок "Mute" и "Mode". Сложно придраться к хорошей работе. Изменения звука без щелчков.
Мне захотелось сделать данный регулятор с дистанционным управлением. Функций у этого регулятора немного (но достаточно), поэтому и дистанционка должна быть минимально-достаточной. В общем был приобретен дешевый микроконтроллер PIC12F629, ИК приемник типа TSOP1736 и симпатичный пультик-брелок (30 руб).
Схема приемника ДУ:

Ну и в двух словах о пультике. Я купила самый красивый по цвету. Цена как и на любой китайский ширпотреб была слишком мала. На его корпусе написано "For GoldStar".

Кнопками "VOL" меняем уровень того или иного режима. Кнопками "СH" выбираем соответствующий режим (громкость или баланс). Кнопка MUTE говорит сама за себя. Для пульта используется компьютерная батарейка-таблетка типа CR2032.
Пульт работает по протоколу NEC. Это один из самых распространенных протоколов. Встречается в аппаратуре таких фирм, как Funai, Akai, Fisher, Goldstar, Hitachi, Kenwood, Onkio, Teac, Yamaha, Sanyo, Canon, Orion, Apex, Eltax, и многих других. Этот протокол настолько распространен в аппаратуре из страны Восходящего Солнца, что его часто называют "японский протокол".

Резюме. Простота схемы и простота регулировки позволяет собрать довольно надежное и совершенное устройство. Несложная схема на микроконтроллере позволяет заменить стационарное управление (энкодером и кнопками) на дистанционное. Энкодер и ДУ не могут работать одновременно. Для работы ДУ светодиод на линии "modeind" необходимо демонтировать.

Файлы:

Печатные платы в форматах SL 4.0 и gif.
Прошивка МК.

Вопросы, как обычно, складываем тут.


Как вам эта статья?

Заработало ли это устройство у вас?


Эти статьи вам тоже могут пригодиться:

Регулятор громкости на 50 кОм с дистанционным управлением

Обзор регулятора громкости (РГ).

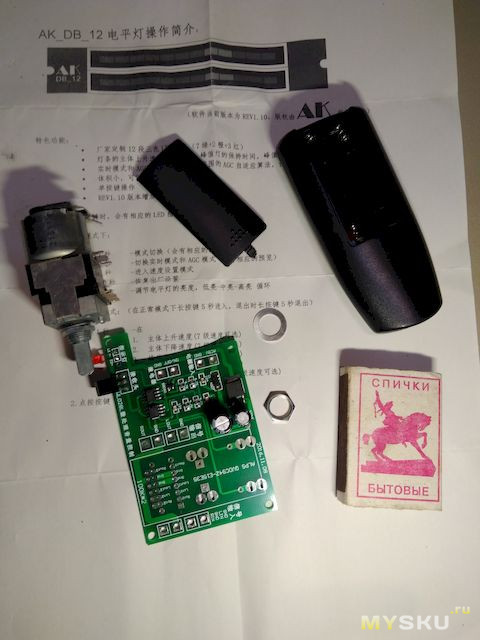

Пришло в пыльном пакете:

Внутри

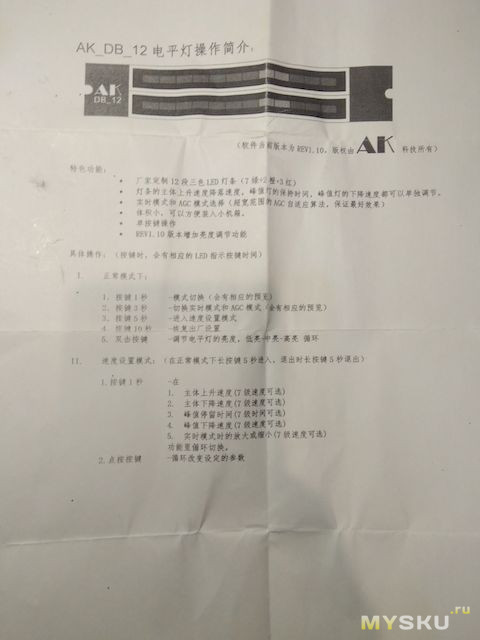

Инструкция:

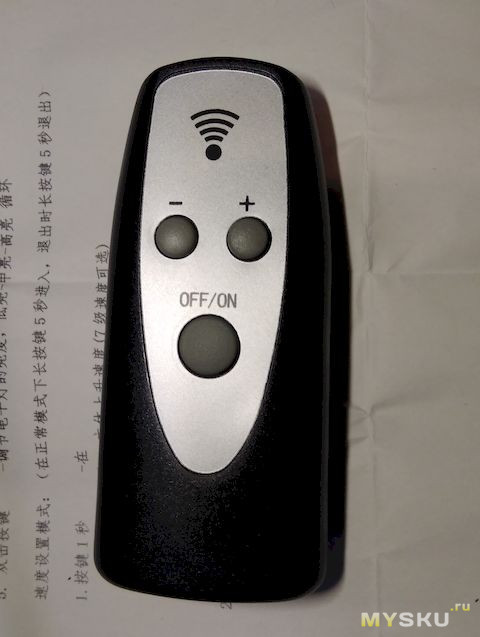

Пульт ДУ. Питание батарейки мизинчиковые ААА. Батареек нет в комплекте.

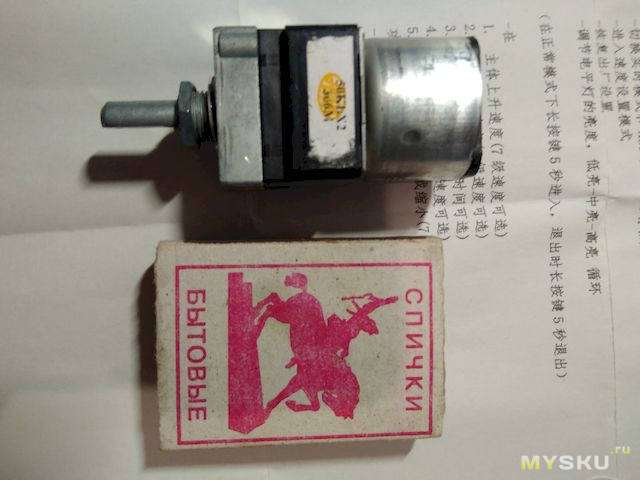

Переменный резистор:

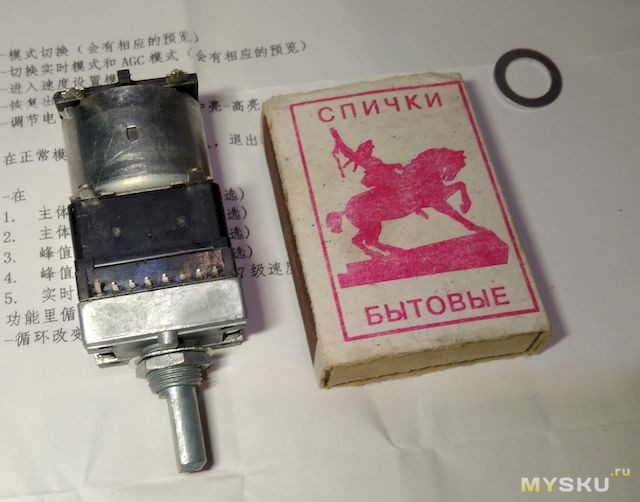

Японский ALPS:

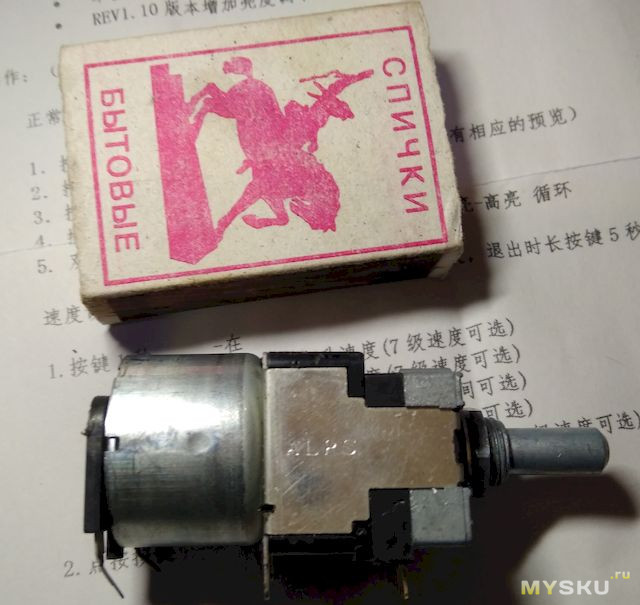

Сверху фото:

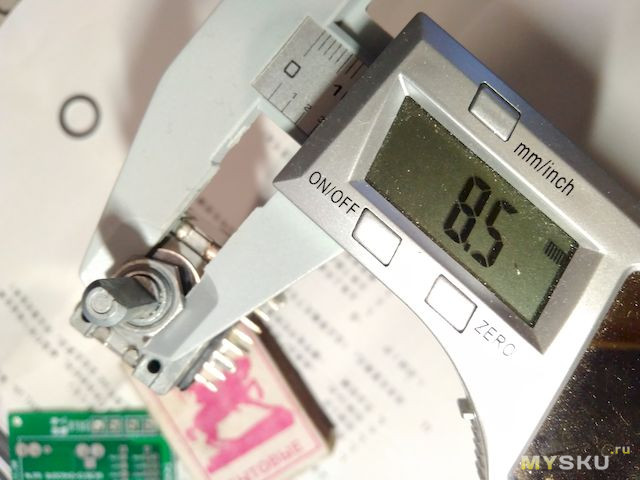

Размеры крепления:

Размеры регулятора:

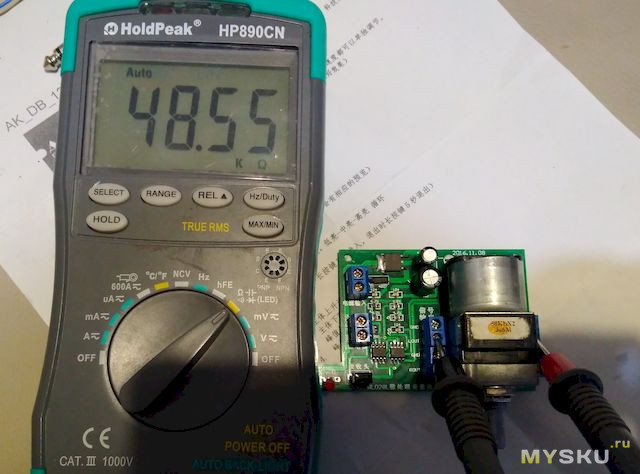

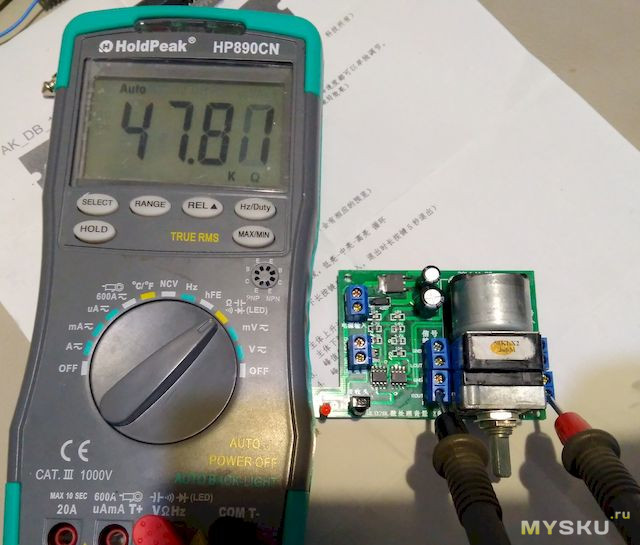

Замерим сопротивление резистора:

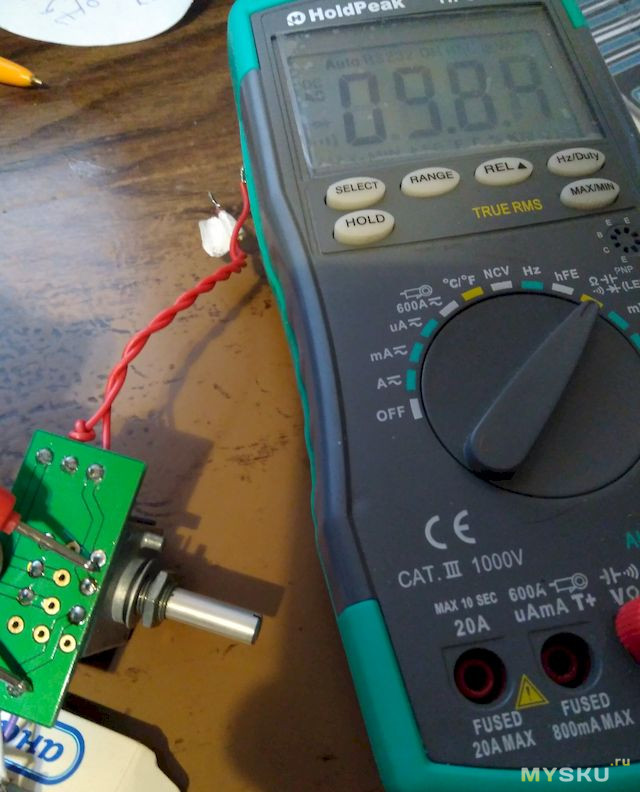

Отличается. Не очень хорошо это. Вот резистор от продавца, у которого я ALPS покупаю mysku.ru/blog/ebay/40146.html —

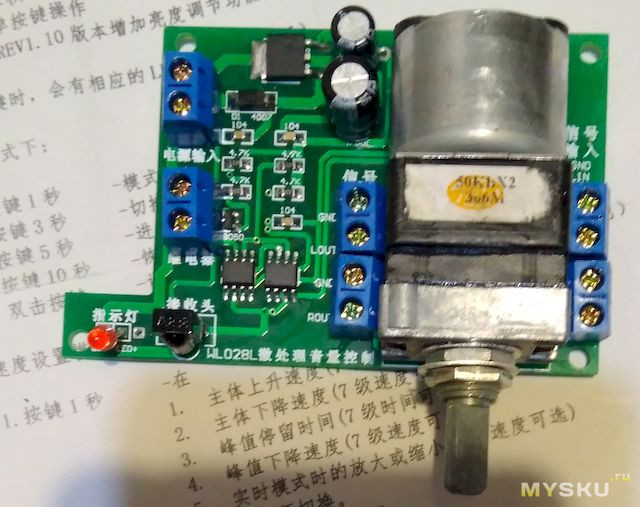

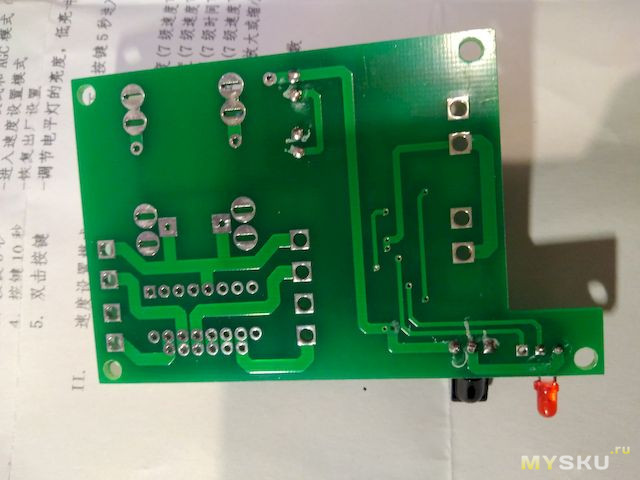

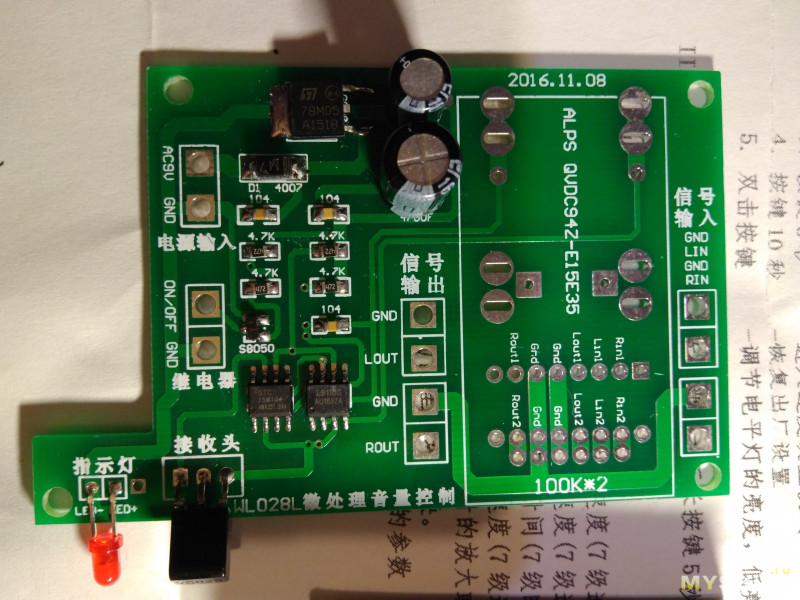

Фото платы регулятора:

Сверху. Фотку не уменьшал. Чтобы подробнее микросхемы посмотреть нажмите на фото.

Есть отверстия для разных моторизированных регуляторов. Оба стереоканала отдельно разведены. Земля не общая.
Как видно не запаян регулятор и контактных разъемов нету в комплекте. Спаял. Разъемы свои поставил:


Питание аппарата — переменные 9 В. Такого трансформатора у меня не было. Подключил к лабораторному БП постоянного тока. Выпрямитель на РГ — один диод. Поэтому правильно соблюдаем полярность. Иначе не будет работать. При нажатии на пульт реагирует миганием светодиода. Кнопка ON/OFF замыкает соотв. контакт на плате — видимо сюда нужно реле подключить для подачи питания на основное устройство, а сам РГ запитать от «дежурного» трансформатора. Кнопки увеличения/уменьшения громкости должны вкл. моторчик и крутить ручку переменного резистора.

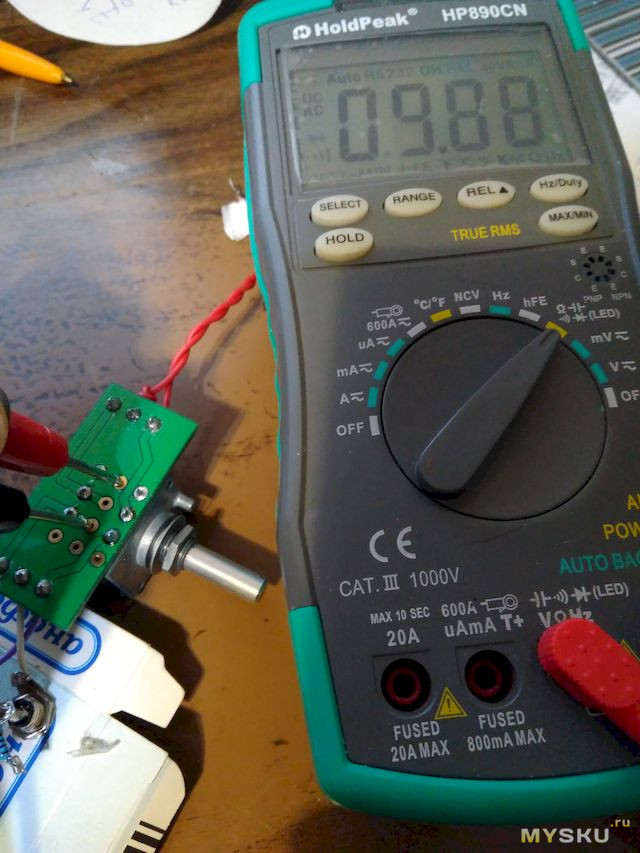

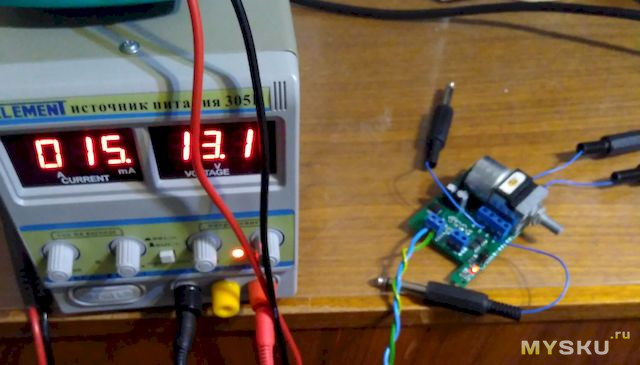

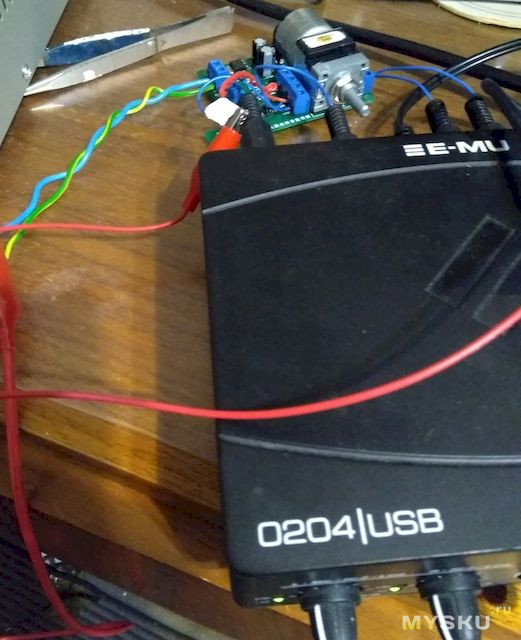

Потребление платы:

Если крутить — то до 0.4 поднимается иногда. Подключал резистор к усилку — все норм. Тресков, щелчков, звука по одному из каналов на минимальной громкости не слышно.

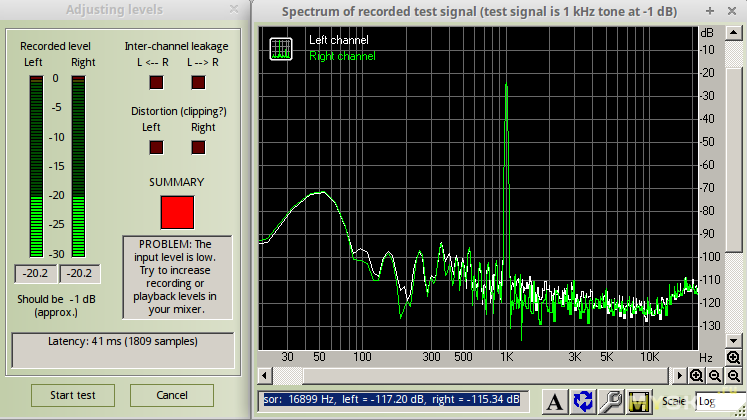

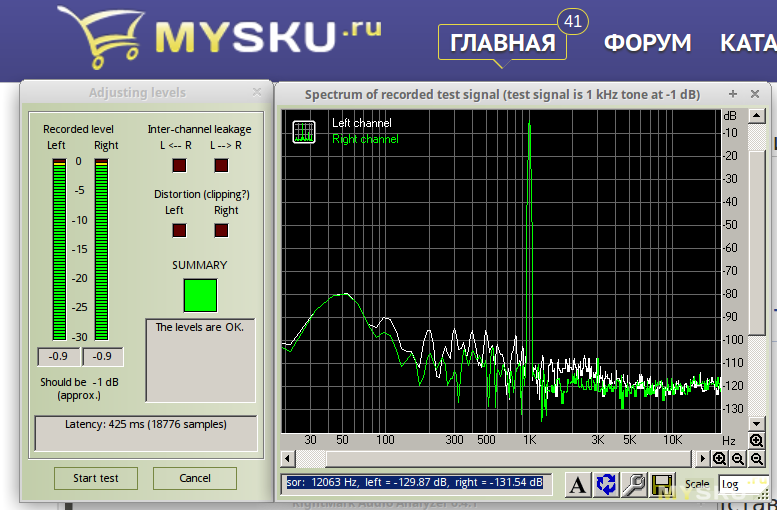

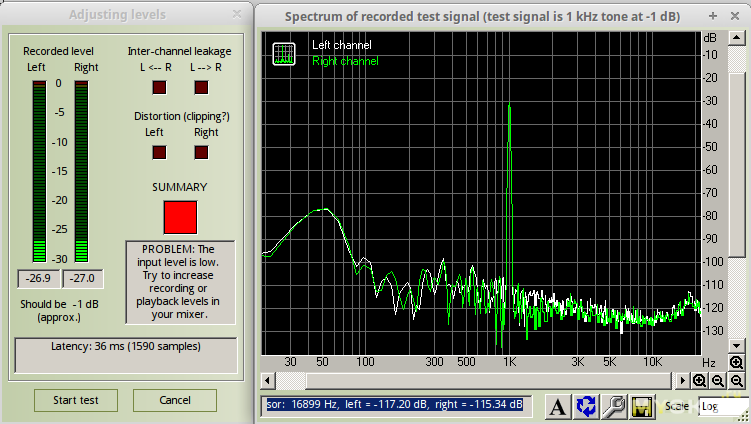

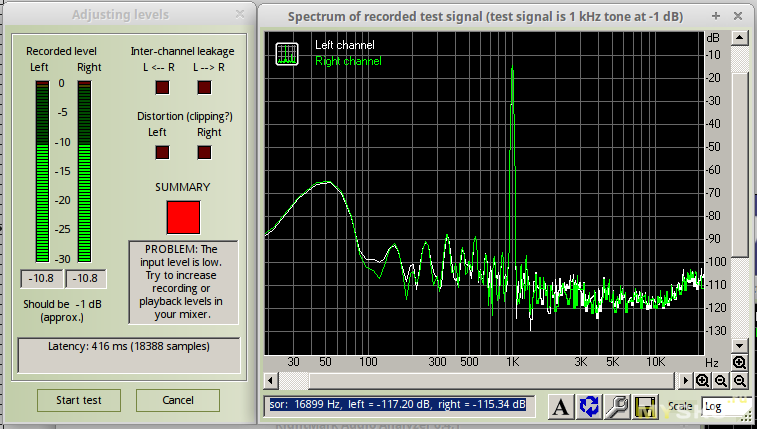

Замерим переменный резистор в программе RMAA на разных уровнях громкости — от самой большой и уменьшаем уровень сигнала (см на баланс правого и левого канала — неплохо, судя по фоткам):





А теперь самое главное. При нажатии кнопок на пульте моторчик начинает работать, пытается крутить резистор, плата вибрирует вся, но регулятор не двигается и стоит на месте. Видимо достался мне бракованный китайский японский резистор ALPS. Не без косяков устройство. Видимо, наверное, можно как-то починить его (не понял как он разбирается), либо новый купить на ебее или на али — плата то рабочая. Или купить в Аудиомании «за дорого». Старый можно использовать как тестовый регулятор громкости. Вот такая пичалька.

Плюсы девайса.
1. Плата работает
2. С балансом у РГ все ок
3. ВКЛ/ОТКЛ питания с пульта
4. Стереоканалы разделены. Двойное моно.
5. Нет типичных глюков китайских переменных резисторов
6. На плате есть отверстия под разные моторизированные потенциометры
7. Доп.гайка и шайба в комплекте

Минусы.
1. В наборе нет коннекторов
2. Паять надо РГ и коннекторы
3. Нет батареек для пульта в комплекте
4. Инструкция — иероглифы
5. ALPS отличается по каналом сопротивлением
6. Не работает привод моторчика на переменный резистор

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

оригинальный новый чип электронного регулятора громкости Tc9413ap

1. 100% новое и оригинальное

2. Гарантия качества 60 дней

Доставка и доставка

1. Отправьте ваш заказ в течение 3 рабочих дней после подтверждения оплаты.

2. Мы предлагаем EMS или China Post и HK post для несрочного заказа.

Для срочного заказа мы предлагаем DHL, FedEx, USP, TNT и ARAMEX.

3. Пожалуйста, сообщите нам заявленную стоимость для таможенного оформления перед отправкой.

Условия оплаты

Мы принимаем T / T, Paypal, Western Union или ESCROW и так далее.

Возврат и замена

1. Детали, установленные на плате, не могут быть возвращены, даже если они вышли из строя.

Гарантия качества 2,60 дней (после даты поставки) и возврат с отчетами об испытаниях или отказах.

Продукт внутри упаковки

Продукт снаружи упаковки

Магазин продуктов

Наша компания ориентирована на международный рынок, имея более чем 9-летний опыт продаж электронных компонентов, ИС и того и другого, мы стремимся предоставлять новые и оригинальные ИС в Шэньчжэне.За последние три года, благодаря усилиям 10 сотрудников нашего международного отдела, наш оборот достиг в среднем около 8 миллионов долларов в год. Искренне ориентируясь на международный рынок, мы стремимся предоставлять максимально разумные цены, соответствующие безупречному качеству товара.

.

Электронная панель управления громкостью. Цифровой потенциометр громкости с функцией памяти при отключении питания | цифровой потенциометр | панель управления потенциометром громкости

Доска магазина предназначена для производства (также может быть настроена в соответствии с требованиями заказчика платы), небольшую сумму покупки можно сфотографировать напрямую , оптовые уступки по закупочной цене, добро пожаловать в контакт.

Последняя редакция: производство патч-технологий, входные и выходные конденсаторы связи с использованием импортных микросхемных конденсаторов без полярности.Лучшее качество звука. Ячейка памяти с гнездовым типом (может заменить батарею).

На этой плате используется специальный чип электронного объема, через темный светодиодный индикатор указывает размер объема, нажмите кнопку «+», чтобы увеличить громкость, увеличить яркость светодиода, нажмите кнопку «-» уменьшается громкость, уменьшается яркость светодиода. С функцией отключения памяти, мощностью, регулируемой до громкости, питания и памяти, следующий объем использования сохраняется в состоянии, поэтому нет необходимости настраивать (если вам не нужна функция памяти, установите батарея вышла из строя).

Использование электронного регулятора громкости позволяет избежать использования традиционного потенциометра в течение длительного времени, вызывающего появление щелчков

Рабочее напряжение: 6-15 В постоянного тока

Размер платы: 65 мм * 32 мм

Уведомление покупателя:

1: получите посередине, чтобы решить любые вопросы .Плохо лечить, иначе магазин откажется от технической консультации и послепродажного обслуживания.

2: Обязательства магазина 7 дней нет причин для возврата, 30 дней бесплатной гарантии, если проблема с качеством требует замены, доставка туда и обратно оплачивается покупателем; не проблемы качества требования возврата, не только фрахт обратно, назад Оплата (возврат товара не повлияет на две продажи, или магазин будет отклонен), гарантийный срок проблемы, продавец и покупатель несет расходы по доставке.Для самостоятельной разборки. Ремонт. Операция Вызвано проблемой необходимости гарантии, обратно и обратно от покупателя, чтобы нести, если речь идет о драгоценных деталях, магазин будет взимать основные затраты на детали;

3: товары представляют собой реальные фотографии, цвет изображения может быть обусловлен камерой. Условия съемки и другие факторы влияют на цвет, преобладают детские цвета в натуральном выражении:

4: Каждый элемент имеет соответствующие параметры примечания, из-за различных методов измерения, Товарные параметры могут иметь определенную ошибку;

5: Пожалуйста, подпишите уведомление о целостности посылки, например, посылка повреждена, пожалуйста, свяжитесь с нами (виза и контактный номер телефона на посылке) и для проверки состояние и количество товара, если есть квитанция о том, что товар выглядит без проблем; после отступленияЗамена перевозимого вами груза;

6 : Если у вас есть какие-либо вопросы относительно использования товаров, пожалуйста, свяжитесь с нами.Мы дадим вам удовлетворительный ответ;

.

Lc75396n Новый и оригинальный чип электронного регулятора громкости

Электронная микросхема управления объемом LC75396N Новое и оригинальное

1; Срок поставки: Мы отправим товар в течение 2 рабочих дней после получения платежа


2; Условия оплаты: Мы можем отправить вам UPS / DHL // EMS / FedEx. Пожалуйста, свяжитесь с нами, и мы будем использовать ваши предпочтительные способы.

3; У нас большой запас товаров, а цены варьируются, поэтому иногда цены, которые мы публикуем, неточны.При необходимости, пожалуйста, свяжитесь с нами для получения конкретных цен. Ваше удовлетворение является нашим приоритетом

4; ваше удовлетворение является нашим приоритетом, пожалуйста, свяжитесь с нами, чтобы решить любые проблемы, прежде чем оставлять отрицательный отзыв.

---------- ---------------------------------- Сервис ----------------------------------------

Оплата

1. Мы принимаем PayPal, Western Union, T.Т в аванс.

2. Если вы предпочитаете другие способы оплаты, пожалуйста, свяжитесь с нами.

Доставка

1.Пожалуйста, позвольте 3-10 рабочих дней для доставки вашего товара.

2.. Мы не несем ответственности за несчастные случаи, задержки или другие проблемы, которые находятся в ведении службы доставки.
3. Доставка через DHL, UPS, FedEx, TNT, EMS.

Возврат и замена

1. Мы предоставляем 30-дневную гарантию;

2. Любые предметы должны быть возвращены в их первоначальном состоянии, чтобы претендовать на возврат или замену.

3. Покупатель несет ответственность за все расходы по доставке.

Отзыв

Мы оставим отзыв после получения от вас оплаты.

Если у вас возникнут проблемы с покупкой, мы всегда будем рады их обсудить и найти мирное решение.

Пожалуйста, не оставляйте отрицательный или нейтральный отзыв, не связавшись с нами.

У нас большой запас товаров, а цены варьируются, поэтому иногда цены, которые мы публикуем, неточны.При необходимости свяжитесь с нами для уточнения цен.

LC75396N New and Original Electronic volume control chip

LC75396N New and Original Electronic volume control chip .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
