Простой цифровой термометр своими руками с датчиком на LM35

Для изготовления этого простого цифрового термометра необходим температурный датчик LM35, цифровой вольтметр (любой недорогой китайский цифровой мультиметр), два маломощных диода, один резистор и несколько батареек (либо элемент типа «Крона»). Из этих компонентов можно быстро собрать простой цифровой многофункциональный термометр с диапазоном температур от -40 до +150 градусов Цельсия. Для измерения только положительных температур диоды и резистор не нужны.

Точность измерения температуры 0,1 градуса Цельсия, т.е. термодатчик для многих применений можно назвать прецизионным. Для этого универсального цифрового термометра использованы полупроводниковые датчики температуры LM35DZ/NOPB для температуры от 0 до +100°C и LM35CZ/NOPB для температуры от -40 до +110°С в корпусах TO-92. В datasheets некоторых производителей LM35 указана верхняя измеряемая температура +150 градусов Цельсия.

Термометр для измерения положительных температур

Такой электронный измеритель температуры можно быстро сделать своими руками. Достаточно подключить Крону (или три пальчиковые батарейки, соединенные последовательно) к датчику, а датчик к вольтметру, как показано на рисунке – и термометр готов. Датчик потребляет от источника питания ток не более 10 мкА, поэтому батарейку можно не отключать длительное время.

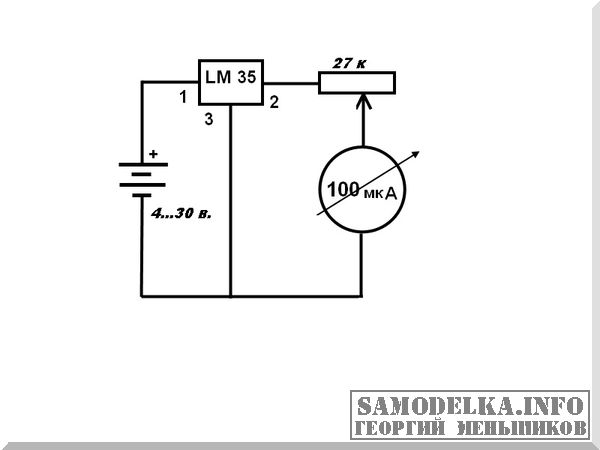

Схема подключения LM35 для измерения плюсовой температуры и «распиновка» датчика

Диапазон использования такого цифрового датчика очень широк:
- термометр комнатный
- термометр уличный
- термометр для воды и других жидкостей
- термометр для инкубатора
- термометр для бани и сауны
- термометр для аквариума
-термометр для холодильника
- термометр для автомобиля
- цифровой многоканальный термометр и т. д.

Термометр уличный электронный

Схема цифрового термометра для измерения температуры от минус 40 до плюс 110 градусов Цельсия с однополярным источником питания. Диоды маломощные кремниевые – КД509, КД521 и т.д. Диапазон измерения тестера надо устанавливать на 2 вольта (2000 мВ), последняя цифра будет показывать десятые доли градуса, ее следует отделить точкой.

Для воды и других жидкостей датчик термометра следует сделать герметичным, для этого его можно залить силиконовым герметиком, либо поместить в медную трубку с внутренним диаметром 6 мм со сплющенным и запаянным концом. Запаянный конец трубки надо заполнить термопастой. Затем припаять к датчику провода, изолировать контакты и вставить датчик в трубку – протолкнуть до упора, чтобы он находился в теплопроводящей пасте. Таким образом получаем щуп-термометр. Если инерционность термометра не является критичной, датчик можно вставить в пластиковую трубку и загерметизировать ее концы.

Схема электронного термометра с двумя датчиками

Термометр легко сделать многоканальным. Для этого можно использовать как механические, так и электронные аналоговые переключатели. Ниже, для примера приведена схема двухканального термометра для плюсовых температур с использованием «перекидного» тумблера.

Этот прибор показывает уличную температуру, датчик висит за закрытой форточкой. Время на сборку заняло 30-40 минут.

Так выглядит прибор сзади. Собран градусник по схеме с одним источником питания, двумя диодами и резистором. Поскольку отрицательное смещение на диодах составляет порядка 2-х вольт, а минимальное напряжение питания датчика 4 вольта, в качестве БП использованы спаянные последовательно 5 батареек ААА. Датчики припаяны к неэкранированным проводам длиной 2,5 метра.

На этом фото показаны два термометра. Датчик первого размещен в холодильной камере, а второго - в морозильной камере этого же холодильника. Точка на индикаторе мультиметра нарисована черным маркером.

Измерил температуру своего тела – полный порядок. Подключил точно такой же другой прибор (без точки на индикаторе) к этому же датчику и огорчился, прибор «врет» в большую сторону на 0,2 градуса. В кипящей воде не пробовал: не готовы герметичные щупы. Перед замерами батарейки в обоих приборах заменил на одинаковые новые.

На основе этого термодатчика можно сделать простой регулятор температуры, добавив компаратор с регулируемым или фиксированным порогом срабатывания и силовой ключ (оптосимистор, реле …), который будет включать нагреватель. Для построения термостата (инкубатора, например) такая схема не пойдет, LM35 необходимо подключать к устройству с функцией ПИД-регулятора, например, ТРМ210.

  • Напряжение на светодиоде
  • Схема светодиодной лампы на 220в
  • Лампа ЭРА А65 13Вт
  • Как паять светодиодную ленту
  • Светодиодная лента на 220 в
  • Простое зарядное устройство
  • Разрядное устройство для автомобильного аккумулятора
  • Схема драйвера светодиодов на 220
  • Подсветка для кухни из ленты
  • Подсветка рабочей зоны кухни
  • LED лампа Selecta g9 220v 5w
  • Светодиодная лампа ASD LED-A60
  • Общедомовой учет тепла
  • Схема диодной лампы 5 Вт 220в
  • цифровые и электрические. Термометры для измерения температуры воздуха, лабораторные, термоэлектрические и другие. Как выбрать и пользоваться?

    Электронные термометры могут быть цифровыми и электрическими. Кроме того, они подразделяются на термометры для измерения температуры воздуха, лабораторные, термоэлектрические и другие. Давайте разберемся, как выбрать и использовать такие приборы.

    Что такое электронные термометры?

    Электронный термометр – продвинутая модификация аналога со стержнем для заполнения жидкости. Основа обновленного прибора – чувствительный к теплу датчик, а дисплей отображает полученные измерения. Измеритель осуществляет измерение температуры среды в ее жидком, газообразном или твердом состоянии в конкретный момент времени.

    Особенности устройства

    Главная особенность – нетоксичность и более упрощенная утилизация устройства и его компонентов.

    В медицинских моделях предусмотрены сменные колпачки и водонепроницаемость. Устройство может не только выдавать информацию о температуре в режиме реального времени, но и сохранять эти данные в своей памяти. В цифровой термометр могут быть встроены часы, календари и прочее.

    Возможно сочетание нескольких функций в одном аппарате – например, в метеорологическом комплекте, который содержит термометр для измерения температуры воздуха снаружи и внутри здания, а также выдает данные о других погодных условиях.

    Принцип работы

    Работа электронных измерителей основана на физических функциях проводника, изменяющего уровень электрического сопротивления меняющейся температуры окружающей среды.

    Данные выводятся на табло (экран бывает светодиодный и жидкокристаллический). Для возможности работы в автономном режиме к прибору подсоединяется блок питания или элементы питания со стабильным напряжением (батарея включается в цепь).

    Для чего нужен?

    Предназначение термометра – измерение температурных значений, наблюдаемых в данный момент времени в определенной точке пространства. Термометр может измерять температурный режим нейтральной среды в газообразном, полутвердом, твердом и жидком состоянии.

    Преимущества и недостатки

    Преимущества электронных термометров таковы.

    • Безопасность – из-за отсутствия ядовитых веществ можно не беспокоиться, что ребенок уронит прибор, а опасный наполнитель (ртуть в старых моделях градусников) выльется.
    • Высокая точность
      – погрешность составляет до 0,1°С.
    • Скорость – результат известен через одну минуту после начала измерения.
    • Комфортность использования – дисплей имеет приятную подсветку с крупным шрифтом, некоторые модели термометров имеют функцию запоминания предыдущих результатов.

    Недостатки у электронных термометров также есть.

    • Высокая стоимость прибора.
    • Термометры-пустышки могут быть неэффективными и давать неверные и неточные значения из-за того, что капля с датчиком недостаточно хорошо и продолжительно соприкасалась с языком ребенка.
    • Отдельные модели инфракрасных термометров довольно громоздкие и не дают высокоточные результаты.

    Разновидности

    Термометры по разновидности подразделяются на следующие варианты.

    • Цифровые – в их основе электронная схема, имеется экран для вывода данных. Требуют подзаряд элементами питания (батарейки).
    • Электрические – в их основе проводник, который меняет уровень сопротивления при различных температурах.
    • Термоэлектрические – в их основе 2 проводника, температура измеряется по физическому принципу.

    Классификация по назначению

    Медицинские

    Измеряют температуру тела человека или животного. Лабораторный инструмент позволяет произвести диагностику быстро и точно. Градусники имеются в каждой семейной аптечке и успешно используются в домашних условиях.

    Для детей разработаны инфракрасные модели градусников, позволяющие провести диагностику даже бесконтактным способом или с минимальным беспокойством пациента (например, у грудничка во время сна).

    Бытовые

    Эти термометры рассчитаны на домашнее использование в более агрессивной среде: на улице или в помещениях с высокими/низкими температурными режимами.

    • Комнатные.
    • Наружные уличные (могут быть установлены на окно при помощи липучки).
    • Садовые термометры – крепятся на внутреннюю стенку теплицы или парника, также могут устанавливаться в питомниках по разведению деревьев и растений, на огородах и приусадебных участках.
    • Погружные устройства для почвы.
    • Погружные термометры для ванной или для бассейна.
    • Термометры для бани и сауны – устанавливаются в парилках.
    • Существуют термометры-насадки на душевые лейки. Такие градусники позволяют настроить нужный тепловой режим.

    Кухонные

    Предназначены для готовки и хранения пищи. Некоторые модели встроены в технику для кухни. Некоторые являются отдельным предметом кухонной утвари в виде небольшого прибора для холодильника, гриля, духовки. С этим термометром легко измерить температуру воды или другой жидкости – молока, пунша, вина. Популярность набирает кулинарный кондитерский измеритель температуры со съемной лопаточкой. Им можно не только замешивать тесто, но и проверять готовность пирога.

    Если блюдо готово, можно вынуть пищевой термометр и продолжать пользование лопаткой.

    Автомобильные

    Устанавливаются в автомобиле и помогают определить температурный режим на улице, не покидая автомобиля.

    Руководствуясь показателями прибора, автомобилист делает вывод – покрытие дороги обледенело или растаяло, и избирает правильную тактику вождения.

    Промышленные

    К основному устройству подсоединен провод с наконечником, напоминающий спицу. Погружая щуп в сыпучие или жидкие вещества, определяется температурное значение внутри исследуемой области. Широко применяются для проверки зерна, бетона и других веществ, требующих определенных температурных условий во время хранения. Технический термометр еще используется для температурного измерения жала паяльника. Выставив точную температуру жала, мастер более качественно установит паяльное соединение. Термометр помогает калибровать и подстраивать рабочую температуру паяльника.

    Виды конструкций

    Существует огромное количество видов термометров – электронные, цифровые, термометры сопротивления, биметаллические, инфракрасные (ИК), дистанционные, электроконтактные термометры. По видам конструкции различают такие термометры.

    Электронный (цифровой)

    • Медицинский контактный с влагозащитный покрытием и гибким наконечником. Выпускаются модели с сигналом и с подсветкой. Дисплей может быть светодиодным. Для более углубленного медицинского осмотра используется прецизионный вид измерителя, который состоит из блока регистрации температуры и датчика.
    • С радиодатчиком (влагозащитный): можно осуществить монтаж датчика в измеряемую область, а сам аппарат разместить в лаборатории или ином помещении.
    • С термопарой – 2 конца разнородных металлических проводников соединены в спайку, которая показывает разность потенциалов при разнице температур. В момент образования электрического тока становится известной температура в соответствии с мерной сеткой.
    • Карманный недорогой мини-термометр. Компактный аппарат оснащен зондом, от него по проводу поступает информация о замерах температуры воздуха, жидкостей, порошкообразных и сыпучих материалов. При заданном условии максимального и минимального значений срабатывает сигнальный писк.
    • Ручной электронный термометр (влагозащитный). Незаменим в производственных условиях. Фиксирует и отображает на двойном дисплее температурный режим разных объектов. При этом подключается двойная термопара и производятся сложные измерения.
    • Электронный термометр с выносным датчиком. Игольчатый зонд устанавливается в области измерений, а электронная часть – в помещении.

    Некоторые виды электронных автономных градусников – с сигнализацией заданной температуры.

    1. Термополоски – термочувствительная пленка.
    2. Термометр-соска – прибор для измерения температуры младенца.
    3. Беспроводной с выносным радиодатчиком. Дальность приема радиосигнала 60 м подходит для домашнего использования в качестве прибора, измеряющего температуру воздуха.
    4. Многоканальный (двухканальный или восьмиканальный) предназначен для контактных измерений температуры на технологических объектах. Прибор имеет возможность измерять температуру сразу от 2 и 8 термопреобразователей соответственно. Результаты отображаются на табло, последовательным перебором значений.
    5. Термометры портативные. Это контактный переносной прибор. Предназначаются для высокотемпературных и низкотемпературных измерений.
    6. Термостат – электронный терморегулятор в нагревательной системе, котле и т. д.
    7. Метеорологический комплект отображает на экране атмосферное давление, температуру воздуха, направление ветра, погоду, дату и время.
    8. Дистанционные (манометрические) термометры. Действие основано на изменении давления газа, пара или жидкости в замкнутом объеме при изменении температуры.

    Инструкция по применению

    Нужно правильно эксплуатировать прибор, чтобы получать достоверные данные. Приведем рекомендации по эксплуатации медицинского измерителя температуры.

    1. Перед первым использованием после покупки нужно внимательно прочитать руководство, а также продезинфицировать специальной салфеткой наконечник.
    2. Вставить элементы питания, включить прибор.
    3. Приложить к измеряемой поверхности (лоб, подмышечная впадина, висок) – если это инфракрасный вид термометра, вставить орально или ректально соответственно виду градусника. При этом нужно соблюдать максимальную осторожность и спокойствие.
    4. На исследуемом участке держать градусник, пока он не начнет издавать писк.
    5. Этот порядок действий одинаков и для измерения температуры тела человека и для животного. Чтобы правильно измерять температуру домашней кошке или собаке, можно взять обычный термометр домашнего использования.

    Водный термометр-полоска на самоклеющейся основе крепится на внешнюю сторону аквариума. Меняется цвет в зависимости от того, какая температура за стеклом. Чтобы прикрепить щуп к трубе, в которой находится исследуемая жидкость, в самой трубе сверлится отверстие с диаметром, немного большим, чем диаметр щупа. Спица щупа опускается в трубу через ниппель для монтажа с внутренней и внешней стороны закрепляется (гайка ниппеля закручивается внутри трубы).

    Для дезинфекции электронных термометров (обработка по СанПиН 3.5.2528-09) нужно следовать инструкции производителя – протирать прибор дезинфицирующими средствами, удалить остатки дезинфицирующего средства и вытереть насухо. Хранить в сухих бумажных чехлах. Поверка термометра проводится для того, чтобы уточнить производственные характеристики инструмента и проверить их соответствие нормам, заявленных производителем. Такую операцию лучше доверить квалифицированным специалистам, которые произведут проверку в лабораторных условиях с применением инновационных технологий и современного оборудования.

    Советы по ремонту и обслуживанию

    • Обычный электронный термометр может выйти из строя из-за неправильно установленных или истощенных элементов питания. Требуется просто поменять или верно установить батарейки.
    • Чтобы отремонтировать поломку, следует обратиться к специалистам. Работники сервисного центра проверят неисправности термометра, произведут ремонт и замену запчастей, откалибруют и заново отрегулируют термометр.
    • Периодичность поверки термометра указана в инструкции по эксплуатации. Обязательно нужно проверять соответствие нормам в сроки, указанные для проведения поверки.
    • Алгоритм дезинфекции: очищать термометр нужно в соответствии с требованиями производителя или по СанПиН 3.5.2528-09. Чтобы обеззаразить градусник, нужно протереть его салфетками, пропитанными дезсредствами, в инструкции по применению которых указана дезинфекция термометров.

    Также можно использовать спирт 70%, а после окончания процедуры нужно удалить остатки дезсредства сухой чистой тканью и убрать на хранение в чистый бумажный сверток-чехол или в стерильную упаковку до первого использования.

    Как выбрать?

    Чтобы извлечь максимум пользы от приобретения градусника, стоит учесть следующие моменты.

    • Экран для вывода данных. Нужно обратить внимание на размер экрана и четкость цифр, отображаемых на нем. Можно выбрать модель с подсветкой. Большой плюс у дисплеев, которые отображают индикатор батареи.
    • Наконечник. Он должен быть гладким, без зазубрин и следов клея на местах соединения с корпусом. Лучше выбрать водонепроницаемый вариант. Хорошее решение – гибкий наконечник. Если планируется использование несколькими членами семьи, производители могут предложить приобрести дополнительно сменные наконечники. В некоторых моделях сменные наконечники входят в комплект.
    • Память. Удобен в использовании тот градусник, который записывает показания и может их продемонстрировать в хронологическом порядке. Такая функция может быть встроенной автоматической или требует активации в момент первого использования.
    • Питание. Возможность замены элементов питания продлевает срок службы измерительного инструмента. Если поставить новые батарейки нельзя (корпус запаян), термометр придется выбросить и покупать новый.
    • Скорость выполнения замера. В момент покупки нужно прочитать инструкцию – сколько времени требуется для измерения температуры данной моделью градусника. Обычно время указано 1-2 минуты. Если обозначен период 5-7 минут, нужно будет дать именно столько времени, что проблематично с маленькими детьми.
    • Качество. Современные универсальные градусники отличаются от стеклянных предшественников. Они преимущественно выделяются в плане безопасности – корпус выполнен из пластика, который не разбивается в случае падения, а внутри нет опасных веществ, вызывающих отравление. Однако пластик, из которого выполнен термометр, должен быть отличного качества, не иметь запаха, быть приятным на ощупь. Конструкция не должна быть хлипкой, скрипеть или иметь торчащие провода.
    • Аксессуары. Дополнительные наконечники, сменные элементы питания и чехол для хранения упрощают эксплуатацию.

    Рейтинг производителей

    В топ-рейтинг производителей термометров вошли следующие фирмы, которые делают свою продукцию лучше и качественнее.

    • Microlife – крупнейший мировой производитель электронных термометров (США).
    • Little Doctor – компания, занимающаяся разработкой, производством и дистрибуцией широкого спектра бытовой медицинской техники (Сингапур).
    • Petit Terraillon – компания по производству и разработке различных устройств и бытовых приборов, таких как кулинарные и напольные весы и водные фильтры (Франция).
    • Amrus – компания предоставляет полный спектр средств опоры и широкий ассортимент медицинской техники для профессионального и домашнего использования (Америка+Россия).
    • Canpol Babies – специализируется на товарах детского назначения (Польша).
    • Profi Cook – торговая марка мелкой кухонной бытовой техники (Германия).
    • Xiaomi – мелкая бытовая техника (Китай).

    Данные компании постоянно совершенствуют свою продукцию и создают новые виды термометров. Один их таких примеров – лопатка кулинарная Tescoma Delicia. Используется в процессе приготовления еды (глазурь, соус, в момент разогрева молока и других жидкостей, выпечка). С помощью зажима можно установить лопатку на емкость с блюдом. На цифровом дисплее отображается актуальная температура. При заданном значении раздастся звуковой сигнал.

    Высокотемпературный проникающий термометр RST для точного проникающего измерения температуры с выносным водонепроницаемым стальным термощупом. Может измерять от -50° С до + 300° С. Длина щупа – 7,5 см. Используется как в профессиональных целях, так и в кулинарии (например, для проверки температуры готового блюда – степени прожарки).

    Набирают популярность складные цифровые термометры Checktemp. У них имеется проникающий зонд из нержавеющей стали. Такие термометры используются для проверки полутвердых грузов (овощи, фрукты, сыры). При этом не требуется вскрывать коробки и сильно нарушать оболочку продукции.

    Модель цифрового термометра BD Digital Thermometer TPM позволяет снимать температурные показатели на производстве молочных продуктов.

    Градусник Thermoval от компании Hartmann – распространенный термометр для домашнего использования. Применять его могут все члены семьи, он прост в обращении, подходит не только взрослым, но и детям. Обновленные версии электронных термометров способны запоминать предыдущие значения. Интервал снятия показаний сокращен до 1 секунды, некоторые модели не нуждаются в калибровке.

    Обзор отзывов

    Покупатели, которые приобрели электронные термометры для домашнего использования, отмечают в достоинствах быстрое измерение температуры, легкость в эксплуатации и безопасность использования. Потребители, которые установили производственные виды термометров на предприятиях, делятся положительными отзывами: точные и быстрые результаты помогают наладить процесс производства и получать прибыль. Обе категории клиентов отмечают высокую стоимость прибора. Однако это компенсируется положительными качествами приобретенных термометров.

    Термометр электронный пользуется популярностью из-за универсальности, удобства в использовании и отсутствия риска разбитого стекла. Минусом является невысокая точность из-за непродолжительного держания термометра на коже (особенно у детей), подсевших аккумуляторов и высокой цены за единицу изделия. Инфракрасный термометр имеет те же проблемы, стоимость значительно выше.

    Если содержать градусник в футляре, он прослужит гораздо дольше, снизится риск механического повреждения, будет соблюдаться чистота – такой градусник легче найти в аптечке, когда у него яркая сумочка-чехол.

    К тому же некоторые производители в футляр помещают сменные наконечники, поэтому совместное хранение наконечников и самого градусника предотвратит потерю каких-либо элементов.

    Об электронном термометре для измерения температуры тела смотрите далее.

    Электронный термометр с выносным датчиком: особенности и преимущества

    ПОДЕЛИТЕСЬ
    В СОЦСЕТЯХ

    У каждого в жизни неоднократно возникала необходимость узнать температуру за окном. Многие интересуются данным показателем по нескольку раз за день, при этом целью может являться как бытовое желание понять, насколько тепло одеваться сегодня, так и производственная необходимость. Для этого и нужен электронный термометр с выносным датчиком.

    Электронный термометр с выносным датчиком необходим для измерения температуры за окном

    Сфера использования электронных термометров для измерения температуры воздуха

    Данное цифровое устройство отличает практичность и удобство в использовании. Основное его назначение – измерение температурного режима как внутри помещения, так и за его пределами.

    По сравнению с ртутными электронные термометры отличаются более высокой точностью показателей

    Прежде всего, электронные термометры актуальны в быту: они позволяют легко и быстро узнать температуру на улице. Кроме того, современные оконные термометры для пластиковых окон отлично вписываются в дизайн сегодняшних квартир в отличие от старых дореволюционных термометров.

    Помимо домашнего применения, такие термометры используются:

    • в технологических помещениях;
    • в аквариумах;
    • в резервуарах, где содержатся животные;
    • на складах;
    • для бани и сауны.

    Одно из важных качеств электронных термометров с выносным датчиком для дома и производственных нужд – способность беспрерывного отслеживания температурного режима как в помещении, так и за его пределами, что особенно важно для сохранности продукции, поддержания жизнедеятельности некоторых животных и создания комфортного микроклимата.

    Некоторые модели электронных термометров крепятся на оконное стекло

    Полезный совет! Если вам необходимо измерить температуру не за окном или в пределах помещения, а конкретного объекта, обратите внимание на инфракрасные электронные термометры: они определяют температуру простым наведением на интересующий вас предмет.

    Электронный термометр с выносным датчиком: устройство и принцип работы

    Для того чтобы использование данного прибора было удобным и приносило максимум пользы, стоит разобраться в принципах его функционирования.

    Как пользоваться электронными термометрами с выносным датчиком

    В комплектацию устройства входит две части:

    1. Основной блок. Он оснащен дисплеем и располагается в комнате.
    2. Выносной датчик. Для эффективной работы его следует расположить на расстоянии не более чем 65 м от основного блока.

    Электронный термометр достаточно простое устройство, которое не требовательно к условиям эксплуатации

    Чувствительная термопара заключена в резиновую, пластиковую или металлическую оболочку. От нее температурные импульсы поступают на основной блок. В проводных моделях длина провода составляет 1-3 м, однако в последнее время все более популярными становятся беспроводные варианты, где на улице размещается радиопередатчик с термопарой.

    Миниатюрный датчик просовывают на улицу, просверлив маленькое отверстие в деревянной оконной раме, или через резиновый прихлоп в случае пластиковых створок. Часто датчик выносят через резиновое уплотнение пластиковой створки и при помощи присоски закрепляют на оконном стекле. Основной датчик при этом легко и удобно разместить в комнате на подоконнике, столе, стеллаже или даже повесить на стену.

    Аналогичен принцип размещения термометра на холодильной камере. Корпус прибора крепится на холодильник при помощи присоски или рядом с холодильником, в то время как датчик размещается внутри камеры.

    Электронные термометры используются также для измерения температуры внутри холодильной камеры

    Особенности работы электронных термометров с выносным датчиком

    Благодаря высокой чувствительности оконных уличных термометров для пластиковых окон, погрешность результатов измерений минимальна. Данные измерений вы видите на дисплее основного блока. Таким образом, дополнительное удобство уличного цифрового термометра в отсутствии необходимости вглядываться в ртутный градусник, пытаясь различить показания по едва заметному столбику. На уличном оконном термометре с выносным датчиком вся информация четко и наглядно отображается на контрастном дисплее в вашей комнате.

    Полезный совет! Покупая уличный электронный термометр с выносным датчиком, обратите внимание на модели, оснащенные датчиком влажности. Таким образом вы сможете отслеживать изменения данного показателя и будете предупреждены о вероятности осадков.

    Автомобильный цифровой термометр с выносным датчиком

    Особенности и полезные функции уличных оконных термометров

    Приобретая термометр, обратите внимание на его характеристики и дополнительные возможности, делающие цифровые оконные термометры более удобными и функциональными.

    Особенности и преимущества электронных уличных термометров

    Благодаря достижениям современных технологий цифровые термометры способны работать при разных условиях и максимально удобны в быту:

    • бытовые электронные термометры функционируют при широком диапазоне температур. Для внутреннего основного блока рабочий диапазон составляет от -10 до +50°C, наружный датчик сохраняет свои эксплуатационные характеристики при температурном режиме от -50 до +70°C. Это позволяет использовать термометры во всех климатических зонах России;
    • вы можете не переживать за сохранность и точность показаний устройства при любых погодных условиях: благодаря герметичному корпусу, датчику не страшны снег, ветер, дождь и палящее солнце;

    Благодаря герметичному корпусу погодные условия не могут повлиять на показания прибора

    • интересно, что радиопередатчик с термопарой могут быть установлены не только на улице. При необходимости измерить температуру в помещении или внутри другого объекта, вы можете разместить капсулу с датчиком в теплице, гараже, погребе, мастерской и даже холодильной камере;
    • беспроводные электронные уличные термометры с выносным датчиком легко разместить в любом удобном месте, им не обязательно находиться возле окна;
    • современные приборы не просто фиксируют температуру, но осуществляют полноценный мониторинг и анализируют полученные данные.

    Дополнительные функции электронных цифровых термометров с выносным датчиком

    Современные устройства обладают различными дополнительными возможностями, расширяющими функционал термометра. При выборе термометра эти характеристики могут сыграть немаловажную роль.

    Функция Описание функции
    Определение вероятности гололеда При температурном режиме в пределах от -1 до -3°C устройство предупреждает вас о повышенной вероятности гололеда на улице.
    Анализ данных Термометр фиксирует максимальную и минимальную температуру и записывает эти данные в память.
    Подключение в USB Через USB порт вы можете подключить интерфейс к своему компьютеру, скопировать, проанализировать и обработать полученные данные и составить отчеты на основе информации в памяти устройства.
    Дополнительные индикаторы Термометр может оснащаться часами, встроенным будильником и календарем, сочетая в одном устройстве все полезные показатели, необходимые нам ежедневно. Среди лучших многофункциональных моделей – оконные термометры rst, оснащенные часами и умным будильником.
    Определение уровня влажности Показатель влажности позволяет предугадать вероятность осадков на улице.



    Полезный совет! При покупке цифрового термометра обращайте внимание на полный функционал устройства и не берите слишком «умные» модели, если вам не нужны все их возможности. Так вы существенно сэкономите денежные средства, ведь более простые модели и стоят куда дешевле многофункциональных.

    Если у вас есть необходимость в анализе данных, убедитесь, что выбранная модель оснащена USB портом и способностью обрабатывать зафиксированные показатели. Если же ваша единственная цель покупки – узнавать температуру на улице, выбирайте самую простую лаконичную модель термометра.

    Кому полезно купить электронный термометр с выносным датчиком расширенного функционала

    Купить оконный термометр, оснащенный дополнительными возможностями, может быть полезно для:

    • синоптиков-любителей: не выходя из дома, вы сможете следить за всеми погодными показателями и получать высокоточные данные;
    • метеозависимых людей: заблаговременное предсказание изменений погоды поможет спрогнозировать самочувствие и скорректировать планы или вовремя принять необходимые лекарства;

    Многофункциональный электронный термометр необходим для решения многих бытовых задач

    • огородников: понимание нюансов погодных условий позволит вовремя позаботиться о растениях, выбрать лучшее время для посадки или собрать урожай;
    • экстремалов: понимание грядущих погодных условий поможет выбрать лучший день для парапланеризма, серфинга и других занятий, зависимых от силы ветра;
    • людей, чья работа и хобби зависит от погодных условий: вы сможете вовремя определиться с планами и выбрать удачный день для осуществления своих целей.

    Разновидности электронных термометров с выносным датчиком

    Одним из важных преимуществ таких термометров является их мобильность. Вы можете не только разместить основной дисплей в любой точке комнаты и менять расположение по настроению и необходимости, но даже носить его с собой.

    Настольный беспроводной цифровой термометр

    Наиболее популярные варианты:

    1. Настольный электронный термометр. Вы ставите стильный дисплей на стол, подоконник или полку и всегда легко и быстро получаете необходимую информацию.
    2. Настенный электронный термометр. В таком варианте вы можете повесить дисплей на стену. Современные модели хорошо вписываются в любой интерьер, особенно удобны в этом контексте варианты термометров с часами.
    3. Переносной электронный термометр. Такие модели, в частности, есть в линейке цифровых термометров rst: по размеру они не больше обычного смартфона, легко помещаются в карман и при необходимости их удобно носить с собой.

    Полезный совет! Помните, что даже переносные термометры ограничены радиусом 60 м от датчика – именно в пределах такого расстояния функционирует устройство.

    Существуют современные беспроводные термометры, которые можно размещать в любом месте помещения

    Использование электронных термометров с выносным датчиком для бани

    Особенность бани или сауны в условиях повышенной температуры и влажности в пределах помещения. Поэтому крайне важно точно измерять и поддерживать заданный температурный режим. Для этой цели оптимально подходят электронные термометры для измерения температуры с выносным датчиком.

    Преимущества термометров с выносными датчиками для бань

    Идеальными для бань электронные термометры с выносными датчиками делают следующие характеристики:

    • устойчивость к температурным перепадам и воздействию очень высоких температур;
    • приспособленность к воздействию повышенной влажности;

    Статья по теме:

    Метеостанции для дома: возможности «умных синоптиков»
    Виды и возможности устройств. Критерии выбора метеокомплексов. Рейтинг беспроводных моделей. Где купить метеостанцию.

    • высокая прочность, наличие защиты от механических повреждений;
    • при случайном прикосновении корпус прибора не оставит ожогов на коже – он не накаляется до такой степени;
    • минимальный показатель погрешности.

    Особенности термометров с выносными датчиками для бань

    Разнообразие моделей позволяет выбрать оптимальный для ваших целей вариант, но есть несколько общих рекомендаций, помогающих подобрать оптимальную модель:

    • выносной датчик термометра для бани может быть проводным или беспроводным: во втором случае информация с датчика поступает на основной блок при помощи радиоволн;
    • в бане важным показателем является не только температура, но и влажность воздуха – чтобы измерить и ее, обратите внимание на термометр-гигрометр;
    • обратите внимание на дополнительные функции термометров для бань: например, устройство может оповещать вас звуковым сигналом о достижении установленной температуры;
    • в случае с выносным датчиком сам датчик устанавливается в парной, а термометр с показателями монтируется на входе – в комнате для отдыха или предбаннике; таким образом, температуру внутри помещения можно узнать еще на входе в баню;

    Электронный термометр с выносным датчиком для сауны и бани

    • электронные термометры способны выдерживать температуру от -50 до +200°C, что позволяет им без помех функционировать в условиях парной;
    • многие модели позволяют подключить к одному основному дисплею до трех беспроводных датчиков;
    • расстояние, на котором датчики передают информацию на основной корпус прибора – до 40 м;
    • термометры для бань делают из жаропрочного пластика и стали, поэтому они не боятся экстремальных условий парной;
    • погрешность показаний электронных термометров не превышает 0,5°C.

    Для чего нужен датчик влажности

    Для проведения банных процедур большое значение имеет не только температура, но и показатель влажности воздуха. Поэтому зная обе эти характеристики, вы можете создать в бане оптимальный микроклимат.

    При высоком показателе влажности температура воздуха не должна превышать 40°C. В случае же низкого уровня влажности температура может достигать 80°C.

    Для измерения и контроля температуры и влажности в саунах используются многофункциональные устройства

    Термометры для бань: сравнение производителей и видов

    У каждой из моделей есть свои особенности. Обращайте внимание на актуальные для работы в условиях повышенной температуры и влажности и удобные для использования в бане:

    • электронные модели RST обладают повышенной стойкостью к воздействию высоких температур;
    • термометры Sawo характеризуются разнообразием моделей и форм, при этом корпуса всех изделий изготовлены из качественной древесины – кедра, дуба, сосны и других пород;
    • при выборе между капиллярным, стрелочным и цифровым вариантами стоит предпочесть покупку цифрового термометра с выносным датчиком – они дороже других моделей, но отличаются безопасностью, наглядностью и наибольшей точностью показаний.

    Электронные термометры для саун и бань имеют встроенный датчик и обладают устойчивостью к высоким температурам

    Особенности установки термометров для бань

    Чтобы термометр функционировал исправно, а показания отличались точностью, следуйте данным правилам:

    1. Закрепляйте термометр на стене, на высоте около полутора метров.
    2. Выберите место, равноудаленное как от источников тепла, так и дверей и окон, являющихся источниками холода.

    Полезный совет! Для максимальной точности показаний установите несколько термометров на разной высоте – ведь в зависимости от высоты, температура воздуха отличается.

    Как сделать электронный термометр своими руками

    Если чувствуете в себе тягу к изобретательству, можно освоить создание цифрового термометра своими руками. В результате вы получите рабочий прибор, подключаемый к компьютеру через порт. Таким образом, вы сможете как поддерживать необходимый температурный режим в аквариуме, инкубаторе, хранилище и других помещения, так и отслеживать и в дальнейшем анализировать изменения погоды на улице.

    Сделать электронный термометр своими руками гораздо проще, чем может показаться

    Более того, создание цифрового термометра с выносным датчиком своими руками позволяет подключить к одной двух- или трехпроводной линии несколько датчиков. В результате вы минимизируете затраты и при этом можете отслеживать и регулировать температурный режим в нескольких местах сразу.

    Что нужно для сборки электронного термометра с выносным датчиком своими руками

    Для успешного создания прибора вам потребуется:

    • термодатчик – например, Dallas SD1820, один или несколько;
    • два диода Шоттки;
    • стабилитроны на 3,9 V, 6,2 V и 5,6V;
    • один диод 1N4148;
    • один конденсатор 10мкФ на 16V;
    • один резистор 1,5 кОм 0,25 Вт;
    • корпус для разъема;
    • девятиконтактный разъем СОМ-порта типа мама.

    Полезный совет! Используйте стабилитроны минимальной мощности – они характеризуются максимальной компактностью.

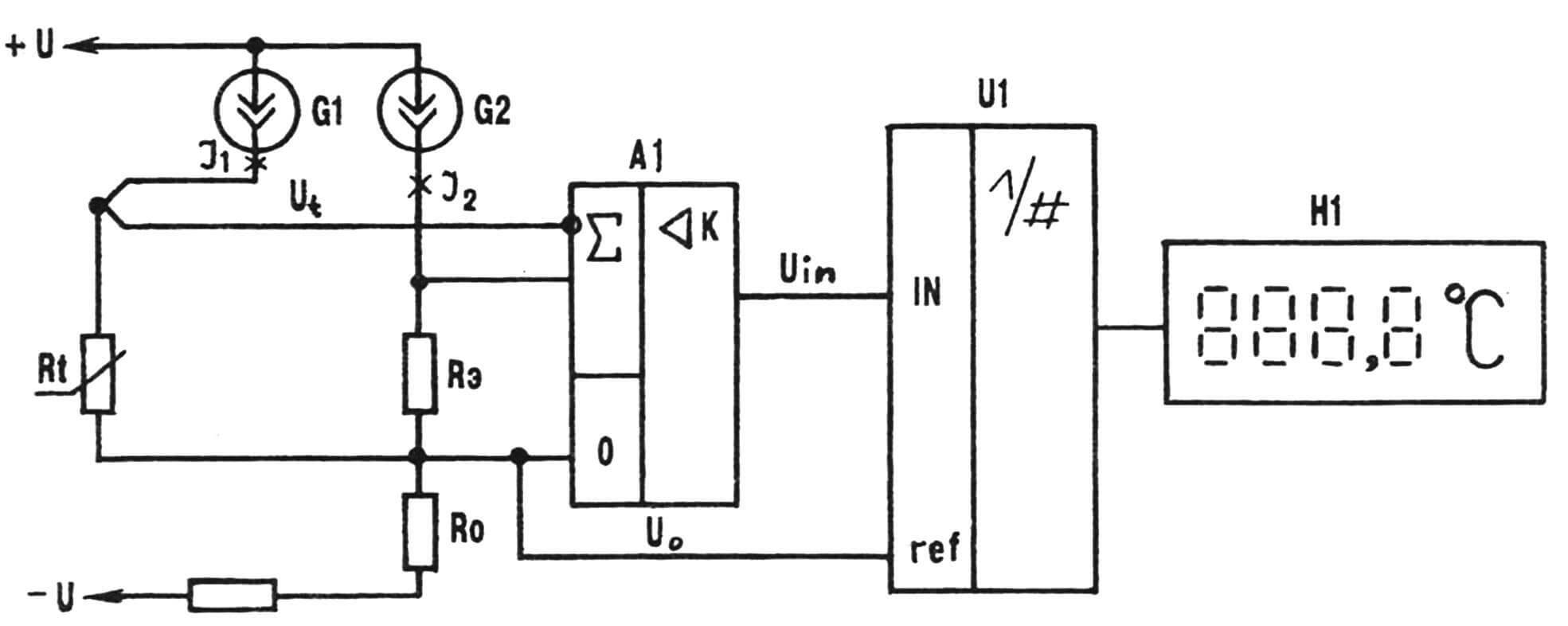

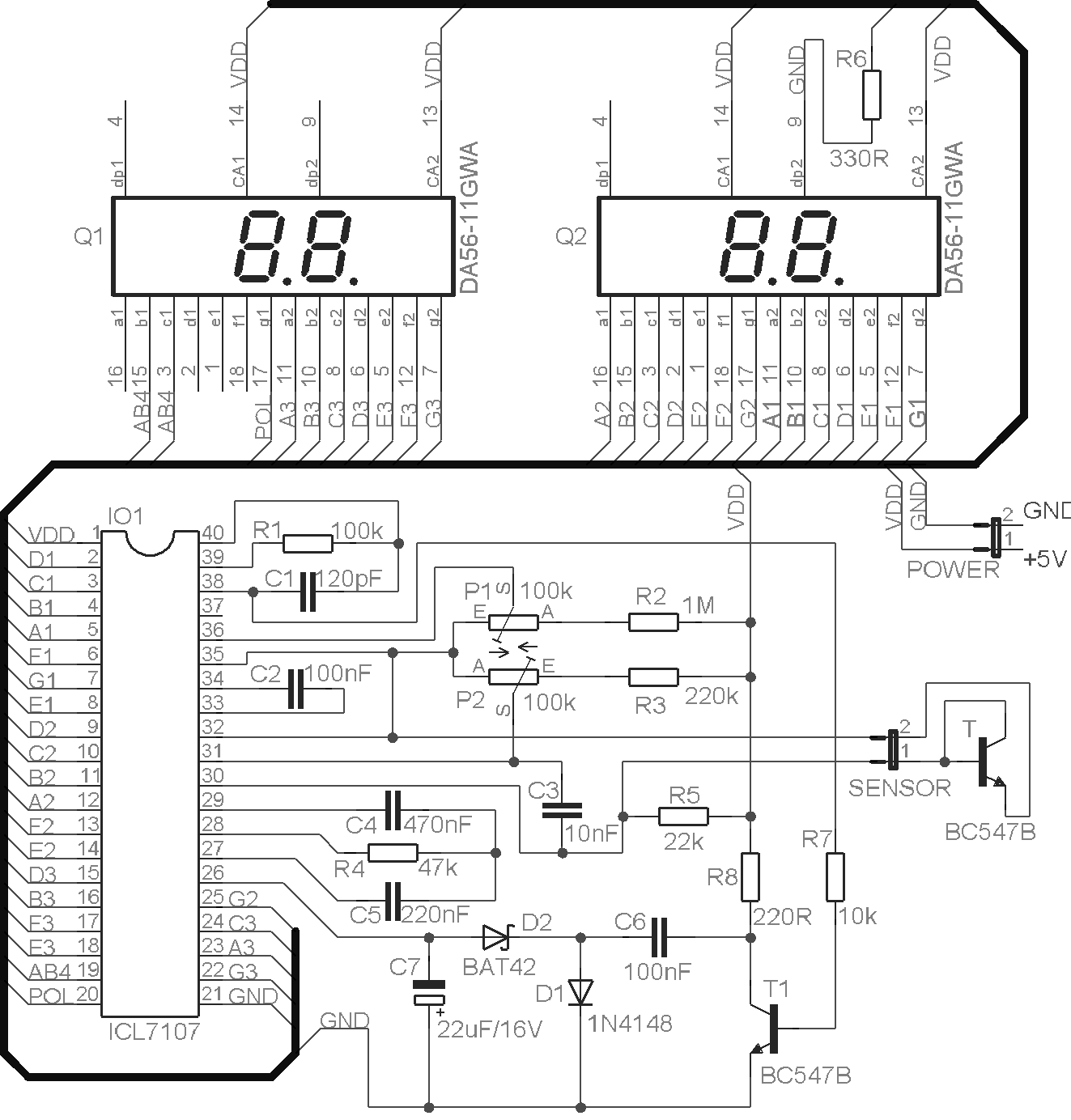

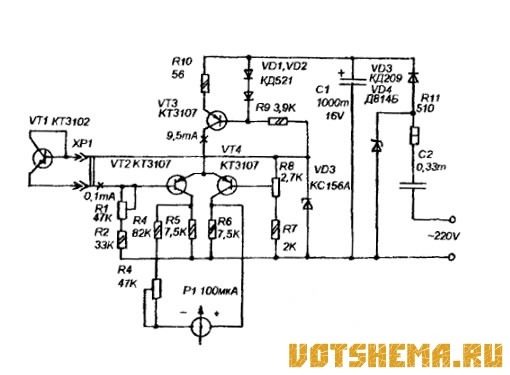

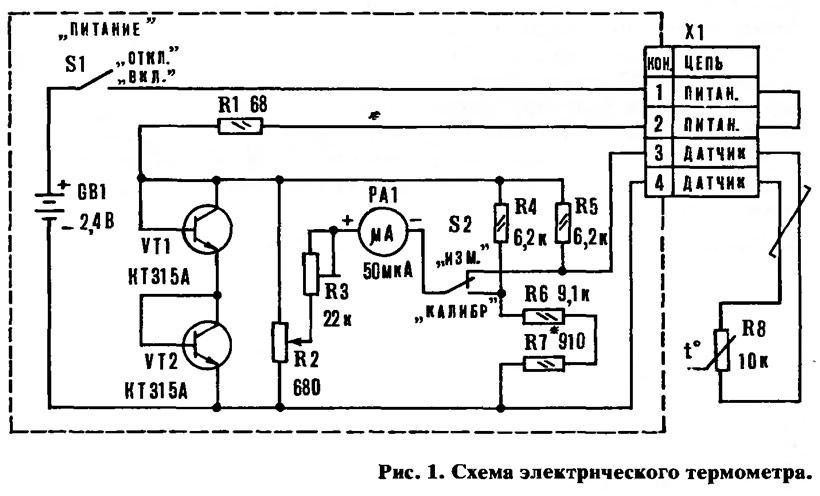

    Электрическая схема цифрового термометра

    При должном умении монтаж деталей можно произвести прямо на разъеме – этот вариант является наиболее удобным и практичным.

    В результате вы получаете термометр, работающий в температурном диапазоне от -55 до +125°C при абсолютной погрешности преобразования меньше 0,5°C. Максимальное время полного преобразования составляет приблизительно 750 мс.

    Устройство узла 1-Wire-интерфейса позволяет адресовать на одной однопроводной линии неограниченное количество подобных устройств. Паразитное питание однопроводной линии позволяет прибору функционировать без внешнего источника питания.

    Необходимое значение напряжения для питания устройства через отдельный внешний вывод составляет от 3 до 5,5 В. Размещается термометр в транзисторном корпусе ТО-92.

    При самостоятельном изготовлении устройства вы можете установить два или более датчиков

    Программное обеспечение для работы электронного термометра

    Готовое устройство не требует калибровки сенсоров. Остается подключить датчик к компьютерному порту, после чего необходима программа измерения температуры. Подходящим вариантом является Temp.Keeper: она позволяет отслеживать температурный режим различных объектов и сред в зависимости от размещения датчиков.

    Полезный совет! Изготовление такого устройства своими руками требует некоторого опыта в конструировании подобных механизмов, а также соответствующих запчастей. Поэтому при отсутствии соответствующего опыта, лучше будет купить уличный электронный термометр, в таком случае вы будете уверены в его исправности и эффективной работе.

    Электронные термометры: отзывы о работе

    Прежде чем покупать электронное устройство, важно взвесить все за и против. И тут следует обратить внимание на опыт реальных людей, пользующихся устройством долгое время.

    Часто электронные градусники с выносным датчиком используют для измерения температуры воды в аквариуме

    По отзывам пользователей, есть два основных аспекта, которые советуют учесть при покупке:

    1. Убедитесь, что приобретаемый вами термометр влагостойкий. К сожалению, не все модели обладают данной характеристикой, которая имеет принципиальное значение, если вы собираетесь использовать электронный термометр для измерения температуры на улице.
    2. При покупке спросите, на какой срок хватает работы батарейки. Научитесь доставать и вставлять батарейки обратно, чтобы легко заменить их в случае необходимости. О ней свидетельствует блеклость цифр дисплея. Если батарейки две, проверьте, какая их них подсела, и замените именно ее – часто бывает, что замены требует лишь одна из батареек, что позволяет сэкономить средства.

    Некоторые модели термометров довольно компактны и позволяют носить устройство с собой



    Из полезных функций по собственному опыту пользователи выделяют:

    • встроенный гигрометр для измерения влажности воздуха за окном, ведь без этого показателя сложно поддерживать комфортный микроклимат в помещении; однако, большинство термометров измеряют влажность воздуха только в помещении, поэтому вам актуален термометр с выносным датчиком;
    • бытовой домашний термометр с гигрометром позволяет куда точнее ориентироваться в погодных условиях и станет настоящей домашней метеостанцией, ведь показатели в вашей местности могут заметно отличаться от той, где делают замеры метеорологи;
    • наличие гигрометра позволяет отслеживать изменение климата на улице в течение дня и, например, выбрать удачный момент для проветривания помещения;
    • сравнивая показатели влажности, вы сможете определить источник сырости в помещении.

    Таким образом, современные термометры с выносным датчиком не ограничиваются простым измерением температуры на улице или в помещении и позволяют анализировать погодные показатели в любых условиях.

    Электронный термометр с выносным датчиком: особенности и преимущества

    У каждого в жизни неоднократно возникала необходимость узнать температуру за окном. Многие интересуются данным показателем по нескольку раз за день, при этом целью может являться как бытовое желание понять, насколько тепло одеваться сегодня, так и производственная необходимость. Для этого и нужен электронный термометр с выносным датчиком.

    Электронный термометр с выносным датчиком необходим для измерения температуры за окном

    Сфера использования электронных термометров для измерения температуры воздуха

    Данное цифровое устройство отличает практичность и удобство в использовании. Основное его назначение – измерение температурного режима как внутри помещения, так и за его пределами.

    По сравнению с ртутными электронные термометры отличаются более высокой точностью показателей

    Прежде всего, электронные термометры актуальны в быту: они позволяют легко и быстро узнать температуру на улице. Кроме того, современные оконные термометры для пластиковых окон отлично вписываются в дизайн сегодняшних квартир в отличие от старых дореволюционных термометров.

    Помимо домашнего применения, такие термометры используются:

    • в технологических помещениях;
    • в аквариумах;
    • в резервуарах, где содержатся животные;
    • на складах;
    • для бани и сауны.

    Одно из важных качеств электронных термометров с выносным датчиком для дома и производственных нужд – способность беспрерывного отслеживания температурного режима как в помещении, так и за его пределами, что особенно важно для сохранности продукции, поддержания жизнедеятельности некоторых животных и создания комфортного микроклимата.

    Некоторые модели электронных термометров крепятся на оконное стекло

    Электронный термометр с выносным датчиком: устройство и принцип работы

    Для того чтобы использование данного прибора было удобным и приносило максимум пользы, стоит разобраться в принципах его функционирования.

    Как пользоваться электронными термометрами с выносным датчиком

    В комплектацию устройства входит две части:

  • Основной блок. Он оснащен дисплеем и располагается в комнате.
  • Выносной датчик. Для эффективной работы его следует расположить на расстоянии не более чем 65 м от основного блока.
  • Электронный термометр достаточно простое устройство, которое не требовательно к условиям эксплуатации

    Чувствительная термопара заключена в резиновую, пластиковую или металлическую оболочку. От нее температурные импульсы поступают на основной блок. В проводных моделях длина провода составляет 1-3 м, однако в последнее время все более популярными становятся беспроводные варианты, где на улице размещается радиопередатчик с термопарой.

    Миниатюрный датчик просовывают на улицу, просверлив маленькое отверстие в деревянной оконной раме, или через резиновый прихлоп в случае пластиковых створок. Часто датчик выносят через резиновое уплотнение пластиковой створки и при помощи присоски закрепляют на оконном стекле. Основной датчик при этом легко и удобно разместить в комнате на подоконнике, столе, стеллаже или даже повесить на стену.

    Аналогичен принцип размещения термометра на холодильной камере. Корпус прибора крепится на холодильник при помощи присоски или рядом с холодильником, в то время как датчик размещается внутри камеры.

    Электронные термометры используются также для измерения температуры внутри холодильной камеры

    Особенности работы электронных термометров с выносным датчиком

    Благодаря высокой чувствительности оконных уличных термометров для пластиковых окон, погрешность результатов измерений минимальна. Данные измерений вы видите на дисплее основного блока. Таким образом, дополнительное удобство уличного цифрового термометра в отсутствии необходимости вглядываться в ртутный градусник, пытаясь различить показания по едва заметному столбику. На уличном оконном термометре с выносным датчиком вся информация четко и наглядно отображается на контрастном дисплее в вашей комнате.

    Автомобильный цифровой термометр с выносным датчиком

    Особенности и полезные функции уличных оконных термометров

    Приобретая термометр, обратите внимание на его характеристики и дополнительные возможности, делающие цифровые оконные термометры более удобными и функциональными.

    Особенности и преимущества электронных уличных термометров

    Благодаря достижениям современных технологий цифровые термометры способны работать при разных условиях и максимально удобны в быту:

    • бытовые электронные термометры функционируют при широком диапазоне температур. Для внутреннего основного блока рабочий диапазон составляет от -10 до +50°C, наружный датчик сохраняет свои эксплуатационные характеристики при температурном режиме от -50 до +70°C. Это позволяет использовать термометры во всех климатических зонах России;
    • вы можете не переживать за сохранность и точность показаний устройства при любых погодных условиях: благодаря герметичному корпусу, датчику не страшны снег, ветер, дождь и палящее солнце;

    Благодаря герметичному корпусу погодные условия не могут повлиять на показания прибора

    • интересно, что радиопередатчик с термопарой могут быть установлены не только на улице. При необходимости измерить температуру в помещении или внутри другого объекта, вы можете разместить капсулу с датчиком в теплице, гараже, погребе, мастерской и даже холодильной камере;
    • беспроводные электронные уличные термометры с выносным датчиком легко разместить в любом удобном месте, им не обязательно находиться возле окна;
    • современные приборы не просто фиксируют температуру, но осуществляют полноценный мониторинг и анализируют полученные данные.

    Дополнительные функции электронных цифровых термометров с выносным датчиком

    Современные устройства обладают различными дополнительными возможностями, расширяющими функционал термометра. При выборе термометра эти характеристики могут сыграть немаловажную роль.

    Функция Описание функции
    Определение вероятности гололеда При температурном режиме в пределах от -1 до -3°C устройство предупреждает вас о повышенной вероятности гололеда на улице.
    Анализ данных Термометр фиксирует максимальную и минимальную температуру и записывает эти данные в память.
    Подключение в USB Через USB порт вы можете подключить интерфейс к своему компьютеру, скопировать, проанализировать и обработать полученные данные и составить отчеты на основе информации в памяти устройства.
    Дополнительные индикаторы Термометр может оснащаться часами, встроенным будильником и календарем, сочетая в одном устройстве все полезные показатели, необходимые нам ежедневно. Среди лучших многофункциональных моделей – оконные термометры rst, оснащенные часами и умным будильником.
    Определение уровня влажности Показатель влажности позволяет предугадать вероятность осадков на улице.



    Если у вас есть необходимость в анализе данных, убедитесь, что выбранная модель оснащена USB портом и способностью обрабатывать зафиксированные показатели. Если же ваша единственная цель покупки – узнавать температуру на улице, выбирайте самую простую лаконичную модель термометра.

    Кому полезно купить электронный термометр с выносным датчиком расширенного функционала

    Купить оконный термометр, оснащенный дополнительными возможностями, может быть полезно для:

    • синоптиков-любителей: не выходя из дома, вы сможете следить за всеми погодными показателями и получать высокоточные данные;
    • метеозависимых людей: заблаговременное предсказание изменений погоды поможет спрогнозировать самочувствие и скорректировать планы или вовремя принять необходимые лекарства;

    Многофункциональный электронный термометр необходим для решения многих бытовых задач

    • огородников: понимание нюансов погодных условий позволит вовремя позаботиться о растениях, выбрать лучшее время для посадки или собрать урожай;
    • экстремалов: понимание грядущих погодных условий поможет выбрать лучший день для парапланеризма, серфинга и других занятий, зависимых от силы ветра;
    • людей, чья работа и хобби зависит от погодных условий: вы сможете вовремя определиться с планами и выбрать удачный день для осуществления своих целей.

    Разновидности электронных термометров с выносным датчиком

    Одним из важных преимуществ таких термометров является их мобильность. Вы можете не только разместить основной дисплей в любой точке комнаты и менять расположение по настроению и необходимости, но даже носить его с собой.

    Настольный беспроводной цифровой термометр

    Наиболее популярные варианты:

  • Настольный электронный термометр. Вы ставите стильный дисплей на стол, подоконник или полку и всегда легко и быстро получаете необходимую информацию.
  • Настенный электронный термометр. В таком варианте вы можете повесить дисплей на стену. Современные модели хорошо вписываются в любой интерьер, особенно удобны в этом контексте варианты термометров с часами.
  • Переносной электронный термометр. Такие модели, в частности, есть в линейке цифровых термометров rst: по размеру они не больше обычного смартфона, легко помещаются в карман и при необходимости их удобно носить с собой.
  • Существуют современные беспроводные термометры, которые можно размещать в любом месте помещения

    Использование электронных термометров с выносным датчиком для бани

    Особенность бани или сауны в условиях повышенной температуры и влажности в пределах помещения. Поэтому крайне важно точно измерять и поддерживать заданный температурный режим. Для этой цели оптимально подходят электронные термометры для измерения температуры с выносным датчиком.

    Преимущества термометров с выносными датчиками для бань

    Идеальными для бань электронные термометры с выносными датчиками делают следующие характеристики:

    • устойчивость к температурным перепадам и воздействию очень высоких температур;
    • приспособленность к воздействию повышенной влажности;
    • высокая прочность, наличие защиты от механических повреждений;
    • при случайном прикосновении корпус прибора не оставит ожогов на коже – он не накаляется до такой степени;
    • минимальный показатель погрешности.

    Особенности термометров с выносными датчиками для бань

    Разнообразие моделей позволяет выбрать оптимальный для ваших целей вариант, но есть несколько общих рекомендаций, помогающих подобрать оптимальную модель:

    • выносной датчик термометра для бани может быть проводным или беспроводным: во втором случае информация с датчика поступает на основной блок при помощи радиоволн;
    • в бане важным показателем является не только температура, но и влажность воздуха – чтобы измерить и ее, обратите внимание на термометр-гигрометр;
    • обратите внимание на дополнительные функции термометров для бань: например, устройство может оповещать вас звуковым сигналом о достижении установленной температуры;
    • в случае с выносным датчиком сам датчик устанавливается в парной, а термометр с показателями монтируется на входе – в комнате для отдыха или предбаннике; таким образом, температуру внутри помещения можно узнать еще на входе в баню;

    Электронный термометр с выносным датчиком для сауны и бани

    • электронные термометры способны выдерживать температуру от -50 до +200°C, что позволяет им без помех функционировать в условиях парной;
    • многие модели позволяют подключить к одному основному дисплею до трех беспроводных датчиков;
    • расстояние, на котором датчики передают информацию на основной корпус прибора – до 40 м;
    • термометры для бань делают из жаропрочного пластика и стали, поэтому они не боятся экстремальных условий парной;
    • погрешность показаний электронных термометров не превышает 0,5°C.

    Для чего нужен датчик влажности

    Для проведения банных процедур большое значение имеет не только температура, но и показатель влажности воздуха. Поэтому зная обе эти характеристики, вы можете создать в бане оптимальный микроклимат.

    При высоком показателе влажности температура воздуха не должна превышать 40°C. В случае же низкого уровня влажности температура может достигать 80°C.

    Для измерения и контроля температуры и влажности в саунах используются многофункциональные устройства

    Термометры для бань: сравнение производителей и видов

    У каждой из моделей есть свои особенности. Обращайте внимание на актуальные для работы в условиях повышенной температуры и влажности и удобные для использования в бане:

    • электронные модели RST обладают повышенной стойкостью к воздействию высоких температур;
    • термометры Sawo характеризуются разнообразием моделей и форм, при этом корпуса всех изделий изготовлены из качественной древесины – кедра, дуба, сосны и других пород;
    • при выборе между капиллярным, стрелочным и цифровым вариантами стоит предпочесть покупку цифрового термометра с выносным датчиком – они дороже других моделей, но отличаются безопасностью, наглядностью и наибольшей точностью показаний.

    Электронные термометры для саун и бань имеют встроенный датчик и обладают устойчивостью к высоким температурам

    Особенности установки термометров для бань

    Чтобы термометр функционировал исправно, а показания отличались точностью, следуйте данным правилам:

  • Закрепляйте термометр на стене, на высоте около полутора метров.
  • Выберите место, равноудаленное как от источников тепла, так и дверей и окон, являющихся источниками холода.
  • Как сделать электронный термометр своими руками

    Если чувствуете в себе тягу к изобретательству, можно освоить создание цифрового термометра своими руками. В результате вы получите рабочий прибор, подключаемый к компьютеру через порт. Таким образом, вы сможете как поддерживать необходимый температурный режим в аквариуме, инкубаторе, хранилище и других помещения, так и отслеживать и в дальнейшем анализировать изменения погоды на улице.

    Сделать электронный термометр своими руками гораздо проще, чем может показаться

    Более того, создание цифрового термометра с выносным датчиком своими руками позволяет подключить к одной двух- или трехпроводной линии несколько датчиков. В результате вы минимизируете затраты и при этом можете отслеживать и регулировать температурный режим в нескольких местах сразу.

    Что нужно для сборки электронного термометра с выносным датчиком своими руками

    Для успешного создания прибора вам потребуется:

    • термодатчик – например, Dallas SD1820, один или несколько;
    • два диода Шоттки;
    • стабилитроны на 3,9 V, 6,2 V и 5,6V;
    • один диод 1N4148;
    • один конденсатор 10мкФ на 16V;
    • один резистор 1,5 кОм 0,25 Вт;
    • корпус для разъема;
    • девятиконтактный разъем СОМ-порта типа мама.

    Электрическая схема цифрового термометра

    При должном умении монтаж деталей можно произвести прямо на разъеме – этот вариант является наиболее удобным и практичным.

    В результате вы получаете термометр, работающий в температурном диапазоне от -55 до +125°C при абсолютной погрешности преобразования меньше 0,5°C. Максимальное время полного преобразования составляет приблизительно 750 мс.

    Устройство узла 1-Wire-интерфейса позволяет адресовать на одной однопроводной линии неограниченное количество подобных устройств. Паразитное питание однопроводной линии позволяет прибору функционировать без внешнего источника питания.

    Необходимое значение напряжения для питания устройства через отдельный внешний вывод составляет от 3 до 5,5 В. Размещается термометр в транзисторном корпусе ТО-92.

    При самостоятельном изготовлении устройства вы можете установить два или более датчиков

    Программное обеспечение для работы электронного термометра

    Готовое устройство не требует калибровки сенсоров. Остается подключить датчик к компьютерному порту, после чего необходима программа измерения температуры. Подходящим вариантом является Temp.Keeper: она позволяет отслеживать температурный режим различных объектов и сред в зависимости от размещения датчиков.

    Электронные термометры: отзывы о работе

    Прежде чем покупать электронное устройство, важно взвесить все за и против. И тут следует обратить внимание на опыт реальных людей, пользующихся устройством долгое время.

    Часто электронные градусники с выносным датчиком используют для измерения температуры воды в аквариуме

    По отзывам пользователей, есть два основных аспекта, которые советуют учесть при покупке:

  • Убедитесь, что приобретаемый вами термометр влагостойкий. К сожалению, не все модели обладают данной характеристикой, которая имеет принципиальное значение, если вы собираетесь использовать электронный термометр для измерения температуры на улице.
  • При покупке спросите, на какой срок хватает работы батарейки. Научитесь доставать и вставлять батарейки обратно, чтобы легко заменить их в случае необходимости. О ней свидетельствует блеклость цифр дисплея. Если батарейки две, проверьте, какая их них подсела, и замените именно ее – часто бывает, что замены требует лишь одна из батареек, что позволяет сэкономить средства.
  • Некоторые модели термометров довольно компактны и позволяют носить устройство с собой



    Из полезных функций по собственному опыту пользователи выделяют:

    • встроенный гигрометр для измерения влажности воздуха за окном, ведь без этого показателя сложно поддерживать комфортный микроклимат в помещении; однако, большинство термометров измеряют влажность воздуха только в помещении, поэтому вам актуален термометр с выносным датчиком;
    • бытовой домашний термометр с гигрометром позволяет куда точнее ориентироваться в погодных условиях и станет настоящей домашней метеостанцией, ведь показатели в вашей местности могут заметно отличаться от той, где делают замеры метеорологи;
    • наличие гигрометра позволяет отслеживать изменение климата на улице в течение дня и, например, выбрать удачный момент для проветривания помещения;
    • сравнивая показатели влажности, вы сможете определить источник сырости в помещении.

    Таким образом, современные термометры с выносным датчиком не ограничиваются простым измерением температуры на улице или в помещении и позволяют анализировать погодные показатели в любых условиях.

    Действительно ли врут электронные термометры?

    Тема: можно ли верить электронным термометрам назрела давно. Лет двадцать назад никаких вопросов касательно измерения температуры тела не было. Был замечательный ртутный градусник - очень точный, не требующий периодической юстировки и поверки, имеющий возможность жидкостной обработки, простой и удобный. Если бы не два но: стекло и ртуть. Из-за чего его собственно и запретили. Но до сих пор ртутный стеклянный градусник у населения нашей страны является эталоном точного измерения температуры тела.

    Сейчас в аптеках предлагается огромный ассортимент электронных термометров. Но население им не особенно верит. Покупают их больше из-за необходимости и невозможности замены. И почти каждая семья имеет на всякий случай старый добрый ртутный градусник, которому верит безоговорочно и с которым сравнивает показания электронного термометра.

    К сожалению, из-за непонимания причины в разности показаний ртутного градусника и электронного термометра люди делают неправильные  выводы, которые могут привести к печальным последствиям. В Интернете есть множество публикаций, в которых люди далёкие от теории измерений дают просто чудовищные советы и объяснения. Например такое: прибавляйте к показаниям термометра 0,6 оС и получите правильный результат.

    Итак, перейдём к существу вопроса. Электронный термометр – это современный микропроцессорный прибор, в котором чувствительным элементом является чаще всего термистор, расположенный в металлическом наконечнике зонда. При нагреве зонда и металлического наконечника, нагревается термистор, его сопротивление меняется, схема термометра преобразует сопротивление в значение температуры, которое выводится на дисплей. Каждый электронный термометр при выпуске с производства проходит стадии юстировки и поверки. Т.е. оснований не верить точности измерения термометра нет. Электронные термометры – это точные приборы. Так в чём же дело? Дело в методе измерений и в правильности его применения.

    Изготовители тоже виноваты в том, что люди неправильно используют их изделия и получают в результате неправильные значения. В погоне за конкурентными преимуществами изготовители рекламируют свои изделия как очень быстрые, измеряющие температуру за 1 минуту, 40 секунд и даже за 20 секунд. Других параметров, по которым можно было бы конкурировать, в электронном термометре просто нет. Запомните, время измерения, приведённое на упаковке термометра и в паспорте относится к оральному методу измерения (во рту). Почти весь мир измеряет температуру именно во рту. И это очень правильно. Но в России температуру меряли всегда аксиллярным методом (в подмышечной впадине).

    Почему все думают, что в подмышечной впадине температура всегда должна быть равна 36,6оС? Поднимите руки и подержите их так. Температура явно уменьшится. А ведь мы двигаемся, машем руками и так далее. Если мы крепко прижмём руку к туловищу, то через некоторое время, минут через 3…5 температура действительно установится на уровне 36,6 С. И если вы после этой процедуры установите термометр, то почти наверняка получите правильное значение.

    Что получается на самом деле? Человек устанавливает в подмышечную впадину термометр, имеющий очень маленькую инерционность. Термометр быстро нагревается до температуры в подмышечной впадине и как только скорость изменения температуры термометра станет менее установленной производителем, звучит сигнал об окончании измерений. Но температура в подмышечной впадине к этому моменту ещё не установилась! В результате человек видит на индикаторе вместо привычных 36,6оС температуру скажем 35,8оС, в сердцах выкидывает электронный термометр и идёт за ртутным градусником. Запомните, время измерения в подмышечной области практически не зависит от инерционности термометра и определяется только временем нагрева этой самой области, а значит время измерения одинаково, что для ртутного градусника, что для электронного термометра и равно 5…10 минут.

    Но есть электронные термометры, которые после сигнала заканчивают измерения. Такие термометры для аксиллярного метода использовать нельзя!

    Есть ещё одна причина, из-за которой температура в подмышечной впадине вначале измерения уменьшается. Причина в самом термометре и особенно в металлическом наконечнике. Когда мы устанавливает термометр, металлический наконечник забирает очень много тепла на свой нагрев и температура тела вблизи него сильно охлаждается. К этому добавляется физиологический процесс защиты организма от переохлаждения, в результате которого в зоне охлаждения сужаются кровеносные сосуды и затрудняется отвод тепла от тела на нагрев термометра. В результате время набора температуры до 36,6оС в подмышечной впадине ещё больше увеличивается. Какой отсюда вывод? Не ведитесь на рекламу о быстром измерении температуры. Лучше купите недорогой термометр и им правильно измеряйте температуру. Прижмите руку к туловищу на время примерно 5 мин. , установите термометр и ещё подержите руку 1…5 минут. Полученное значение будет правильным!

    Новейший российский электронный термометр, который точно не врет!

    Цифровой дистанционный термометр

    - принципиальные схемы, схемы, проекты электроники

    Предупреждение! Цепи подключены к сети 220 В переменного тока, тогда некоторые части печатных плат подвергаются смертельной опасности !. Не прикасайтесь к цепям, когда они подключены к сети, и поместите их в пластиковые коробки.

    Дистанционный датчик передает данные через сеть
    Диапазон температур: от 00,0 до 99,9 ° C

    Принципиальная схема преобразователя:

    Детали преобразователя:
    R1, R3 Резисторы 100K 1/4 Вт
    R2 47R 1/4 Вт резистор
    R4 Подстроечный резистор 5 кОм 1/2 Вт Кермет
    R5 Резистор 12 кОм 1/4 Вт
    R6 Резистор 10 кОм 1/4 Вт
    R7 Резистор 6 кОм 1/4 Вт
    R8, R9 Резисторы 1 кОм 1/4 Вт
    C1 220 нФ 63 В Полиэфирный конденсатор
    C2 10 нФ 63 В, полиэфирный конденсатор3 1F 63V Полиэфирный конденсатор
    C4, C6 1nF 63V Полиэфирные конденсаторы
    C5 2n2 63V Полиэфирный конденсатор
    C7, C8 47nF 400V Полиэфирные конденсаторы
    C9 1000F Электролитический конденсатор 25V
    D1 1N4148 75V 150mA Diode
    A Diode 5. Красный светодиод
    IC1 LM35 Линейный датчик температуры IC
    IC2 LM331 Преобразователь напряжение-частота IC
    IC3 78L06 6V 100mA Регулятор напряжения IC
    Q1 BC238 25V 100mA Транзистор NPN
    Q2 BD139 80V 1.5A NPN-транзистор
    L1 Primary (подключен к коллектору Q2): 100 витков
    Вторичный: 10 витков
    Диаметр проволоки: 0,2 мм. эмалированный
    Пластиковый формирователь с ферритовым сердечником. Наружный диаметр: 4 мм.
    T1 220 В первичный, 12 + 12 В вторичный 3 ВА Сетевой трансформатор
    PL1 Штекер Сетевой штекер и кабель

    Схема приемника:

    Детали приемника:
    R1 100K 1/4 Вт резистор
    R2 1K 1/4 Вт резистор
    R3, R4, R6-R8 Резисторы 12 кОм 1/4 Вт
    R5 Резистор 47 кОм 1/4 Вт
    R9-R15 470R Резисторы 1/4 Вт
    R16 680R Резистор 1/4 Вт
    C1, C2 47nF 400 В полиэфирные конденсаторы
    C3, Cester7 1nF 63V полиэстер Конденсаторы
    C4, 10 нФ, 63 В, полиэфирный конденсатор,
    , C5, C6, C10, 220 нФ, 63 В, полиэфирные конденсаторы,
    C8, 1000F, 25 В, электролитический конденсатор,
    C9, 100 пФ, 63 В, керамический конденсатор,
    D1, D2, D5, 1N4148, 75 В, 150 мА, диоды,
    D 4, 100 В, 150 мА, диоды,
    D 4,
    D4 D8 7-сегментные светодиодные мини-дисплеи с общим катодом
    IC1 4093 Quad 2 входа Schmitt NAND Gate IC
    IC2 4518 Dual BCD Up-Counter IC
    IC3 78L12 12V 100mA Регулятор напряжения IC
    IC4 4017 Десятилетний счетчик с 10 декодированными выходами IC
    IC5 4553 Трехзначный ИС счетчика BCD
    IC6 4511 ИС защелки / декодирования / драйвера BCD-to-7 сегментов
    Q1 BC239C 25 В 100 мА NPN транзистор
    Q2-Q4 BC327 45 В 800 мА Транзисторы PNP
    Первичный ток L1 (подключен к C1 и C2): 10 витков
    вторичный : 100 витков
    Диаметр проволоки: O. 2мм. эмалированный
    Пластиковый формирователь с ферритовым сердечником. Наружный диаметр: 4 мм.
    T1 220 В первичный, 12 + 12 В вторичный 3 ВА Сетевой трансформатор
    PL1 Штекер Сетевой штекер и кабель

    Назначение устройства:
    Эта схема предназначена для точного измерения температуры по шкале Цельсия, с секцией преобразователя, преобразующей частоту выходного напряжения датчика пропорционально измеренная температура. Всплески выходной частоты передаются по сетевым кабелям.
    Секция приемника подсчитывает количество пакетов, исходящих от сети, и отображает счет на трех 7-сегментных светодиодных дисплеях.Наименьшая значащая цифра отображает десятые доли градуса, а затем получается диапазон от 00,0 до 99,9 ° C.
    Расстояние передатчик-приемник может достигать сотен метров при условии, что оба устройства подключены к сети под управлением одного и того же люксметра.

    Работа цепи передатчика:
    IC1 - это прецизионный датчик температуры по шкале Цельсия с линейным выходом 10 мВ / C, управляющий IC2, преобразователем напряжения-частоты. На его выходном контакте (3) входной сигнал 10 мВ преобразуется в импульсы с частотой 100 Гц.Так, например, температура 20 ° C преобразуется IC1 в 200 мВ, а затем IC2 в 2 кГц. Q1 - это драйвер силового выходного транзистора Q2, подключенный к сети через L1 и C7, C8.

    Работа цепи приемника:
    Частотные импульсы, поступающие от сети и надежно изолированные C1, C2 и L1, усиливаются Q1; диоды D1, D2, ограничивающие пики на его входе. Импульсы фильтруются C5, возводятся в квадрат IC1B, делятся на 10 в IC2B и отправляются для окончательного счета на входе синхронизации IC5.
    IC4 - это генератор временной развертки: он обеспечивает импульсы сброса для IC1B и IC5, а также обеспечивает фиксацию и синхронизацию IC5 на частоте 1 Гц. Он управляется прямоугольной волной 5 Гц, полученной из частоты сети 50 Гц, снятой с вторичной обмотки T1, возведенной в квадрат IC1C и разделенной на 10 в IC2A.
    IC5 управляет катодами дисплеев через Q2, Q3 и Q4 с частотой мультиплексирования, фиксированной параметром C7. Он также управляет параллельными анодами 3 дисплеев через декодер сегментов BCD-to-7 IC6.
    Подводя итог, входные импульсы от сети, например, с частотой 2 кГц, делятся на 10 и отображаются как 20.0C.

    Примечания:
    D6 - наиболее значимая цифра, а D8 - наименее значимая цифра.
    R16 подключен к точечному аноду D7 для постоянного освещения десятичной точки.
    Установите ферритовые сердечники обоих индукторов на максимальный выход (лучше всего измерять с помощью осциллографа, но не критично).
    Установите подстроечный резистор R4 в передатчике, чтобы получить частоту 5 кГц на выводе 3 IC2 с входным напряжением 0,5 В постоянного тока на выводе 7 (требуется цифровой частотомер).
    Более простая настройка: поместите термометр рядом с датчиком IC1, затем установите R4, чтобы получить такое же показание термометра на дисплее приемника.
    Держите датчик (IC1) вдали от источников тепла (например, сетевого трансформатора T1).
    Линейность очень хорошая.

    автор: RED Free Circuit Designs
    электронная почта:
    веб-сайт: http://www.redcircuits.com

    Простые электронные схемы DIY (сделай сам) для начинающих

    Как правило, успех в начальном проекте играет решающую роль в карьере студентов-электронщиков. Многие студенты покинули это отделение из-за того, что не смогли с первой попытки. После нескольких разочарований ученик не понимает, что эти электронные схемы, работающие сейчас, могут не работать завтра.Таким образом, мы советуем новичкам начать со следующих простых проектов электронных схем своими руками, которые дадут результат с вашей первой попытки. Эти схемы вызывают интерес к вашей работе. Прежде чем продолжить, вы должны знать, как работает простая схема и как использовать макетную плату для подключения схемы на плате. В этой инфографике представлены 6 простых электронных схем, сделанных своими руками для начинающих, и мини-проекты для студентов инженерных специальностей. Следующие электронные схемы относятся к основным и малым категориям.

    В машиностроении доступны различные отрасли, такие как EEE- (электротехника и электроника), ECE- (электроника и техника связи), CSE- (информатика) и так далее. Проектная работа является частью преподавателей инженерных курсов, которые помогут студентам углубить практические знания, а также получить практический опыт. Если рассматривать электронику и электротехнику, то эти проектные работы могут включать в себя простые электронные схемы для создания проектов.


    Что такое электронная схема?

    Соединение различных основных электрических и электронных компонентов с использованием соединительных проводов на макетной плате или путем пайки на печатной плате для создания схем, которые называются электрическими и электронными схемами мини-проекта. В этой инфографике давайте обсудим несколько простых электронных проектов для начинающих, которые построены с использованием простых электронных схем. Пожалуйста, перейдите по ссылке ниже, чтобы просмотреть электронные схемы и их символы.

    Простые электронные схемы своими руками для начинающих

    Существует несколько простых электронных схем своими руками для начинающих, которые включают схемы своими руками (сделай сам).Эти схемы можно использовать для создания проектов электроники своими руками для начинающих, поскольку это очень простые электронные схемы. Эти простые схемы могут быть реализованы на макетной плате без пайки, поэтому называются проектами без пайки. Список из 6 простых электронных схем, сделанных своими руками, очень полезен для новичков во время практики, проектирование этих схем помогает справиться со сложными схемами.

    Что такое электронная схема?

    Необходимые базовые электронные компоненты

    Тревога дождя

    Контур дождя используется для предупреждения, когда идет дождь

    Монитор температуры

    Цепь монитора температуры используется для индикации с помощью светодиода, Значение температуры превысило максимальный уровень или опустилось ниже минимального уровня иногда бывает достаточно.

    Цепь датчика касания

    Эта схема включает два провода, когда эти провода касаются пальцем, затем загорается светодиод!

    Детектор лжи

    Детектор лжи можно использовать, чтобы узнать, действительно ли кто-то говорит правду.

    Цепь сигнализации на фотодиодах

    Эта сигнализация на основе фотодиодов может использоваться для подачи предупредительной сигнализации, когда кто-то проходит через защищенную зону.

    Цепь сигнализации наклона

    Это схема, в которой сигнализация срабатывает после того, как цепь наклонен.Как только контур будет наклонен более чем на определенный градус, раздастся громкий зуммер, предупреждая нас об этом.

    Предоставлено: Elprocus.com

    Цифровой термометр

    | Технология Microchip

    Продукты Решения Инструменты и программное обеспечение Служба поддержки Образование Около Заказать сейчас
    • Все
    • Продукты
    • Документы
    • Примечания к приложениям

    MyMicrochip

    Приборная доска Мой профайл Зарегистрированные инструменты разработки Мои тренировки Мои предпочтения Изменить адрес электронной почты Измени пароль Отказаться от учетной записи MyMicrochip Выход

    ×

    Меню

    ×

    Главная / Медицина и фитнес
    • Приложения
      • Измеритель артериального давления
        • Файлы дизайна и демонстрационные платы
          • Демонстрация измерителя артериального давления малой мощности
      • CPAP
      • Цифровой термометр
        • Файлы дизайна и демонстрационные платы
          • Демонстрация подключенного термометра
      • ЭКГ
        • Файлы дизайна и демонстрационные платы
          • Демонстрация подключенной переносной электрокардиограммы (ЭКГ)
      • Измеритель глюкозы
      • Ионофорез
      • Кислородный концентратор
      • Монитор пациента
      • Пульсоксиметр
        • Файлы дизайна и демонстрационные платы
          • Демонстрация пульсоксиметра
          • Демонстрация переносного пульсометра
      • УЗИ
      • Носимые мониторы активности
        • Файлы дизайна и демонстрационные платы
          • Демонстрация подключенной переносной электрокардиограммы (ЭКГ)
          • Демонстрация переносного пульсометра
          • Демонстрация портативного монитора активности ULP Connected
          • Шагомер демонстрация
      • Цифровые медицинские весы
        • Файлы дизайна и демонстрационные платы
          • Демонстрация подключенных весов
      • Насосы для доставки медицинских препаратов
        • Файлы дизайна и демонстрационные платы
          • Демонстрация медицинских MEM Micro Pump
      • Небулайзеры
        • Файлы дизайна и демонстрационные платы
          • Демонстрация небулайзера с вибрационной сеткой
          • Демонстрация безопасного небулайзера
      • Медицинские устройства для Интернета вещей
    • Семья
      • 8-битные микроконтроллеры PIC®
      • 16-битные микроконтроллеры PIC®
      • 32-битные микроконтроллеры PIC®
      • dsPIC® DSC
      • Инструменты разработки
      • Продукты памяти
      • Аналоговые и интерфейсные продукты
    • Партнеры по дизайну
    / Приложения
    • Измеритель артериального давления
      • Файлы дизайна и демонстрационные платы
        • Демонстрация измерителя артериального давления малой мощности
    • CPAP
    • Цифровой термометр
      • Файлы дизайна и демонстрационные платы
        • Демонстрация подключенного термометра
    • ЭКГ
      • Файлы дизайна и демонстрационные платы
        • Демонстрация подключенной переносной электрокардиограммы (ЭКГ)
    • Измеритель глюкозы
    • Ионофорез
    • Кислородный концентратор
    • Монитор пациента
    • Пульсоксиметр
      • Файлы дизайна и демонстрационные платы
        • Демонстрация пульсоксиметра
        • Демонстрация переносного пульсометра
    • УЗИ
    • Носимые мониторы активности
      • Файлы дизайна и демонстрационные платы
        • Демонстрация подключенной переносной электрокардиограммы (ЭКГ)
        • Демонстрация переносного пульсометра
        • Демонстрация портативного монитора активности ULP Connected
        • Шагомер демонстрация
    • Цифровые медицинские весы

    Проекты в области электроники: как создать схему защелки

    1. Программирование
    2. Электроника
    3. Проекты DIY
    4. Проекты в области электроники: как построить схему защелки
    5. 0
    6. схемы защелки могут быть активными с высоким или низким уровнем активности. Разница определяется тем, запускается ли работа схемы защелки сигналами HIGH или LOW на входах.

      • Цепь активного высокого уровня: Оба входа обычно связаны с землей (LOW), и защелка срабатывает кратковременным сигналом HIGH на любом из входов.

      • Цепь активного низкого уровня: Оба входа обычно имеют ВЫСОКИЙ уровень, и защелка срабатывает кратковременным сигналом низкого уровня на любом входе.

      Эти два проекта показывают вам, как построить простые схемы защелки с активным высоким и активным низким уровнями, используя четырехвходовую интегральную схему (ИС) ИЛИ-ИЛИ с четырьмя входами 4001 и четырехвходовую ИС ИС-затвор с двумя входами.Выходы Q и Q-bar используются для управления светодиодами, чтобы вы могли видеть состояние защелки, и оба входа управляются нормально открытыми кнопками, чтобы вы могли мгновенно запустить защелку. нажатие кнопок.

      Вот как будет выглядеть собранная защелка active-high, когда вы закончите:



      Если вы сравните принципиальные схемы этих двух проектов, вы увидите, что между ними есть только эти два различия:

      • Gates: Схема с активным высоким уровнем использует ИС 4001, которая содержит вентили ИЛИ-НЕ, в то время как активный низкий уровень использует ИС 4011, которая содержит вентили И-НЕ.

      • Положения резистора и переключателя: Положения R1 и R2 и SW1 и SW2 поменяны местами. В цепи активного высокого уровня резисторы соединяют два входа затвора с землей, а переключатели замыкают входы затвора на +6 В. В цепи активного низкого уровня резисторы подключают входы затвора к +6 В, а переключатели замыкают входы ворот на землю.

      Обе эти схемы используют простые кнопочные переключатели для обеспечения триггерных входов. Однако вы легко можете себе представить другие источники запускающего импульса.Например, в домашней системе сигнализации вход SET-bar в защелке активного низкого уровня может поступать от оконного переключателя, который размыкает контакт, когда окно открыто, а вход RESET-bar может поступать от ключевого замка на панели управления охранной сигнализацией.

      Когда вы завершите второй проект, ваша собранная защелка с активным низким уровнем будет выглядеть следующим образом:



      Вот еще несколько вещей, которые вам следует знать о защелках:

      • Защелка с входом SET и RESET часто называется защелкой SR . Также используется термин RS защелка .

      • В некоторых случаях может потребоваться защелка, в которой один из входов имеет высокий уровень активности, а другой - низкий уровень активности. Например, в системе охранной сигнализации, описанной в предыдущем абзаце, блокировка клавиш может послать ВЫСОКИЙ сигнал, когда необходимо сбросить сигнализацию. Таким образом, на входе SET-bar для защелки аварийной сигнализации активен низкий уровень, а на входе RESET активен высокий уровень.

        Это легко сделать, добавив инвертор к одному из входов.Здесь я использовал вентили NAND, чтобы создать защелку активного низкого уровня, но я добавил вентиль NOT для инвертирования входа RESET . Таким образом, вход SET-bar этого инвертора имеет активный низкий уровень, а вход RESET активен высокий уровень.

      Об авторе книги
      У Дуга Лоу до сих пор есть набор экспериментатора электроники, который дал ему отец, когда ему было 10.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
