Как сделать электрошокер в домашних условиях. Какие компоненты необходимы для сборки электрошокера. Какие меры предосторожности нужно соблюдать при изготовлении электрошокера. Каковы основные принципы работы электрошокера.
Принцип работы электрошокера
Электрошокер представляет собой устройство для самообороны, генерирующее высоковольтные электрические разряды. Основной принцип его работы заключается в преобразовании низкого напряжения батареи (обычно 9-12 В) в высокое напряжение порядка нескольких десятков тысяч вольт.
Это преобразование происходит в два этапа:
- Первичный преобразователь повышает напряжение батареи до нескольких киловольт и заряжает накопительный конденсатор.
- Вторичный преобразователь генерирует короткие высоковольтные импульсы, создающие искровой разряд между электродами.
Такая двухступенчатая схема позволяет получить на выходе напряжение 30-50 кВ при относительно небольших габаритах устройства.
Основные компоненты электрошокера
- Источник питания (батарея или аккумулятор 9-12 В)
- Транзисторный преобразователь напряжения
- Высоковольтный трансформатор
- Накопительный конденсатор
- Разрядник (искровой промежуток)
- Выходные электроды
- Корпус
Ключевым элементом является высоковольтный трансформатор, обеспечивающий повышение напряжения до требуемого уровня. Его можно изготовить самостоятельно или использовать готовый трансформатор от старой электронной вспышки.
Схема простейшего электрошокера

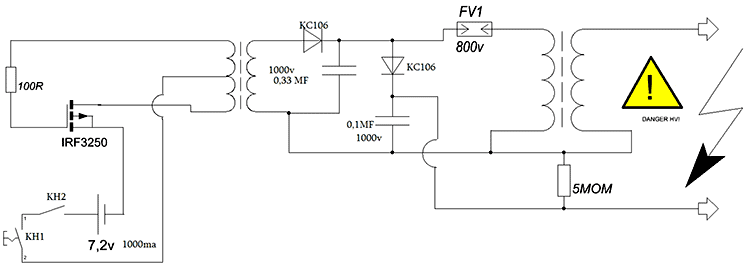

Рассмотрим принципиальную схему простейшего электрошокера на основе транзисторного преобразователя:
- Транзистор VT1 работает в ключевом режиме, периодически подключая первичную обмотку трансформатора T1 к источнику питания.
- Во вторичной обмотке T1 возникает высокое напряжение, которое заряжает конденсатор C1 через диод VD1.
- При достижении на C1 напряжения пробоя разрядника происходит мощный искровой разряд между электродами.
Частота преобразования обычно составляет 20-50 кГц и определяется параметрами трансформатора T1. Мощность разряда зависит от емкости C1 и напряжения пробоя.
Особенности изготовления высоковольтного трансформатора
Высоковольтный трансформатор является ключевым элементом электрошокера. Для его изготовления требуется:
- Ферритовый сердечник подходящего размера
- Провод для намотки обмоток (первичной — 0.3-0.5 мм, вторичной — 0.1-0.2 мм)
- Каркас для намотки вторичной обмотки
- Изоляционные материалы
Намотка производится следующим образом:
- На сердечник наматывается первичная обмотка (20-50 витков)
- На каркас наматывается вторичная обмотка (несколько тысяч витков тонкого провода)
- Готовая вторичная обмотка помещается на сердечник поверх первичной
Важно обеспечить надежную изоляцию между обмотками и выводами трансформатора во избежание пробоя.
Меры предосторожности при изготовлении электрошокера
При самостоятельном изготовлении электрошокера необходимо соблюдать следующие меры безопасности:
- Использовать качественные изоляционные материалы для всех высоковольтных узлов
- Не прикасаться к схеме во время работы устройства
- Разряжать накопительный конденсатор после выключения
- Соблюдать осторожность при настройке и испытаниях
- Хранить устройство в недоступном для детей месте
Помните, что неправильно собранный электрошокер может представлять опасность как для пользователя, так и для окружающих. Соблюдение техники безопасности обязательно!
Законодательные ограничения на электрошокеры
Прежде чем приступать к изготовлению электрошокера, важно ознакомиться с законодательными ограничениями в вашем регионе. В большинстве стран оборот электрошокеров регулируется законом.
Основные ограничения обычно касаются:
- Мощности устройства
- Формы и размеров корпуса
- Наличия специальной маркировки
- Порядка приобретения и регистрации
В некоторых странах свободный оборот электрошокеров полностью запрещен. Уточните актуальные требования законодательства, прежде чем изготавливать или использовать подобное устройство.
Альтернативные средства самообороны
Учитывая законодательные ограничения и потенциальную опасность электрошокеров, стоит рассмотреть альтернативные средства самообороны:
- Газовые баллончики
- Сигнальные устройства
- Светошумовые устройства
- Травматическое оружие (при наличии разрешения)
Эти средства могут обеспечить эффективную защиту в экстренных ситуациях, не подвергая пользователя риску уголовного преследования за незаконное изготовление или хранение электрошокера.
Заключение
Изготовление электрошокера своими руками — технически сложная и потенциально опасная задача. Прежде чем приступать к ней, тщательно взвесьте все за и против, изучите законодательство и альтернативные способы обеспечения личной безопасности. Помните, что любое средство самообороны требует навыков и ответственного обращения.
Как устроен электрошокер⚡Thunder Shock
Чтобы успешно пользоваться электрошоковым устройством, следует знать принципы его работы и придерживаться некоторых правил.
Основное воздействие электрошокера – оглушающе-болевое. Электрический ток вызывает сильные болевые ощущения и вводит человека в состояние дезориентации. Электрический разряд в месте контакта с телом стимулирует сверхбыстрое сокращение мышц, что приводит к кратковременной потере работоспособности. К тому же деятельность нервных окончаний оказывается заблокированной и мозг не может управлять той частью тела, на которую воздействовали электротоком. Развивается паралич, который может продолжаться до 30 минут.
Каких-либо более серьезных последствий для здоровья применение электрошока не несет. Опытным путем установлено, что электрошоковое воздействие не ведет к остановке кардиостимуляторов, патологическим сбоям в работе органов человека.
В месте воздействия дуги на кожные покровы возникают два красных припухлых пятна. В большинстве случаев эти пятна пропадают через несколько часов без каких-либо последствий.
Наиболее эффективные места для воздействия разрядом – зоны нервных окончаний: верхняя часть грудной клетки, шея, солнечное сплетение, низ живота, нижние части рук и ног, подколенные впадины. Рекомендованное воздействие электрошокером – 2-3 секунды. Увеличение времени может вести к потере сознания подвергаемого действию ЭШУ. Все шокеры допускают частые включения по 2-3 секунды.
Электрошокеры бывают контактного и контактно-дистанционного действия. Контактным ЭШУ необходимо прикоснуться к противнику. Если же нападающий использует против вас палку, биту и т.п. предметы, затрудняющие контакт, вам поможет электрошокер контактно-дистанционного применения, такой, как ГРОМ КД. 111 производства компании «Тандер». Этим шокером можно и прикоснуться к телу противника, и выстрелить электродами на расстояние до 5 м.
Тип действия шокера указывается в его полном наименовании, например в названии ГЮРЗА К.111 буква «К» обозначает, что это контактное ЭШУ, а в ГРОМ КД. 111 буквы «КД» указывают на возможность контактно-дистанционного действия.
По мощности воздействия отечественные электрошокеры подразделяются на три класса. В приведенных выше примерах цифры «111» указывают на то, что ЭШУ относятся к 1-му классу, в который включены самые мощных из разрешенных в России гражданских шокеров.
Для достижения прямого эффекта от применения ЭШУ требуется непосредственный контакт с телом противника. Такой контакт может быть затруднен одеждой. Но современные электрошоки производства компании Тандер пробивают и зимнюю одежду, в том числе из натуральной кожи.
ЭШУ оказывают и непрямое действие на нападающих. Часто только демонстрация включенного на 2 секунды электрошокера хватает для того, чтобы снизить пыл агрессора и заставить его отказаться от своих намерений.
Электрошокер в отличие от газового или травматического оружия можно применять в закрытых помещениях, замкнутом пространстве, в местах массового скопления людей. Действие ЭШУ избирательно и не переходит на окружающих людей. В обычных условиях даже в случае прямого контакта с нападающим эффект обратного воздействия электротока не срабатывает. (То есть даже если вас схватили и держат, а вы обороняетесь – ток после применения ЭШУ вас не ударит.) Но в случае дождя, большого количества влаги и наличии других электропроводимых контактов с нападающим следует с осмотрительностью пользоваться шокером.
Электрошокер своими руками | Мастер Винтик. Всё своими руками!
Иногда в жизни бывает необходимо защититься от нападения хулиганов или собак. Особенно это будет полезно для физически слабых людей (женщин, больных или пожилых людей…).
Хорошо бы иметь для самообороны под рукой — компактный портативный электрошокер.
Электрошокеры хорошо смогут защитить вас от нападения собак. Звуковой и световой эффект, а также выделяемый газ озон отпугивает зубастых нападавших.
Устройство электрошокера
Схема простая и содержит небольшое количество деталей. В основе электрошокера стоит простейший импульсный ШИМ-модулятор на двух транзисторах VT1, VT2.
Обмотка L1- возбуждающая, обмотка L2- нагрузочная.
Принцип действия
При подаче питания кнопкой КН1 запускается модулятор, работающий в режиме автогенерации. Во время работы генератора во вторичной (повышающей) обмотке L3 создается напряжение порядка 200…350 Вольт, которое заряжает конденсатор C1.
Необходимые детали
R1 — 330 Ом; R2 — 30 Ом; VD1,VD2 — КД105; VT1, VT2 — КТ816; C1 — 100 мкФ х 400 В (подобрать с малой утечкой, например типа К50-73 или японского производства)
Катушки намотаны на ферритовом магнитопроводе сечением не менее 0,5 см и проницаемостью 2000, например на кольце или на броневом магнитопроводе.
Катушка L3 имеет 600 витков провода ПЭЛШО или ПЭВ-2 диаметром 0,2 мм. Сверху катушки L3 прокладываеться 2 слоя изоляции, а затем наматываются катушки L1 и L2: L1 — 8 витков провода ПЭЛ диаметром 0,4 мм с отводом от середины; L2 — 12 витков провода ПЭЛ диаметром 0,8 мм.
Устройство монтируется в жестком футляре; расстояние между штырями Х1 и Х2 — 30-40 мм, их длина — 50 мм. Питание подается кнопкой КН1 кратковременно. Источник питания — 4 последовательно соединенных элемента Д-0,55 или любые другие аккумуляторные батареи.
Технические характеристики
Емкость накопительного конденсатора 100 мкФ (более чем достаточно)
Напряжее на накопительном конденсаторе — 350 В
Сохранение заряда на конденсаторе после выключения питания электрошока — не менее 30 минут.ни
Видео «Как правильно пользоваться электрошокером»
Источник: www.radio-uchebnik.
ru
Метки: [ для дома, начинающим, устройства ]
ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:
П О П У Л Я Р Н О Е:
- Красивые поделки из пуговиц
- Как показать температуру двигателя в Renault и Driving Eco2 в MediaNav?
- Самодельная акустическая система для начинающих
Вы думаете для чего нам нужны пуговицы? Чтобы застегнуть пальто, пиджак или рубашку?
Да, но не только…. из пуговиц можно сделать большое разнообразие красивых и необычных поделок на различные праздники!
Какие необыкновенные милые вещицы можно создать из пуговиц! Убедитесь сами:
Подробнее…
На сайте drive2 можно встретить ни одну активацию различных функций в MediaNav, в прочем и в других блоках тоже.
Обладателям бензиновых версий автомобилей Renault в комплектации со штатным автозапуском и MediaNav повезло больше — с завода у них в машине установлен блок BIC 283468105R который коммутирует две шины автомобиля: CAN1 и CAN2, передавая данные бортового компьютера и температуры окружающей среды на экран MediaNav.
Подробнее…
Простая акустическая система доступна для повторения начинающим. Её можно сделать из доступных материалов. Хоть акустическая система и названа для начинающих, но она по своим характеристикам не уступает более дорогим её аналогичным акустическим системам.
Подробнее…
Популярность: 6 880 просм.
— Лаборатория оборудования с открытым исходным кодом EasyEDA
Описание
Электрошокер представляет собой устройство, которое генерирует высокое напряжение на своем выходе, принимая низкое напряжение на входе. Концепция этого устройства основана на инверторе высокого напряжения. Здесь мы собираем эту схему электрошокера на печатной плате , и ниже вы можете найти необходимую принципиальную схему и макеты печатных плат, чтобы собрать этот электрошокер самостоятельно.
Для получения полной информации о схеме с инструкциями о том, как спроектировать эту схему, пожалуйста, проверьте следующую ссылку в дайджесте схемы: Электрошокер Схема
дизайн чертеж
схематическая диаграмма
（ 1 / ）
печатная плата
（ 1 / ）
Пустой
| ID | Имя | Обозначение | След | Количество |
|---|---|---|---|---|
| 1 | ТИП31 | Q1 | ТО-220 | 1 |
| 2 | 1 кОм | Р2 | ОСЕВОЙ-0,4 | 1 |
| 3 | 1К | Р3 | ОСЕВОЙ-0,4 | 1 |
| 4 | Трансформатор | У1 | T50_TRIFILAR_TRANSFORMER | 1 |
| 5 | -Светодиод | У2 | Светодиод5 | 1 |
| 6 | начало | SW1 | ПЕРЕКЛЮЧАТЕЛЬ-6X6X5_TH | 1 |
| 7 | ВКЛ/ВЫКЛ | SW2 | ПЕРЕКЛЮЧАТЕЛЬ-SK12D07VG3 | 1 |
| 8 | Аккумулятор | Дж1 | h3-5. 0-10.5X8.0MM | 1 |
| 9 | 1N4007 | Д1,Д2,Д3,Д4,Д5,Д6,Д8 | ДО-41 | 7 |
| 10 | 1 нФ/3 кВ | С1, С3 | CAP-HV-5.0*3.0 | 2 |
| 11 | ВЫХОД | Дж2 | h3-5.0-10.5X8.0MM | 1 |
| 12 | 150К | Р1 | ОСЕВАЯ-0,4 | 1 |
| 13 | 5В1 | Д7 | ДО-35 | 1 |
| 14 | 1000 мкФ | С5 | CAP-D8. 0XF3.5 | 1 |
| 15 | В | Дж3 | h3-5.0-10.5X8.0MM | 1 |
| 16 | 470 нФ/400 В | С4 | КАП-СВВ-18.0*10.0 | 1 |
| 17 | 105/3КВ | С2 | КАП-КББ-22.0*13.0 | 1 |
Развернуть
Приложения к проекту
Участники проекта
0
3
Собрать в альбом
Идет загрузка.
..
Добавить этот проект в альбом?
Разветвленный проект будет установлен как частный в личном рабочем пространстве. Вы продолжаете?
Отправить сообщение в Circuitdigest
- Складывать
我要咨询
我要咨询
800821856
服务时间
周一至周五 9:00~18:00
- 0755 — 2382 4495
- 153 6159 2675
服务时间
周一至周五 9:00~18:00
立创EDA微信号
easyeda
QQ交流群
664186054
立创EDA公众号
lceda-cn
Схемы для хобби-электроники: электрошокер своими руками
Схема пистолета электрошокера своими руками
Электрошокер, также известный как Электрошокер, представляет собой нелетальное устройство, производящее электрический шок, которое используется для паралича человека на время, не вызывая каких-либо серьезных повреждений или травм.
Это очень полезное устройство, особенно для обездвиживания злоумышленника.
Использование электрошокера ограничено в большинстве стран. Однако в Соединенных Штатах Америки в некоторых штатах разрешено использование электрошокера.
Электрошокер доступен в различных стилях, таких как электрошокеры для губной помады, электрошокеры для мобильных телефонов, электрошокеры для полицейских, электрошокеры с розовой лентой и замаскированные электрошокеры.
Как это работает?
Электрошокер работает как двухступенчатый преобразователь напряжения. На первом этапе высокочастотный переключающий трансформатор увеличивает напряжение батареи до нескольких кВ для зарядки конденсатора. После зарядки конденсатора он питает второй трансформатор, увеличивая напряжение до 10-50 кВ (примерно) с частотой повторения 5-40 Гц (примерно).
Электрошокер Тип
Существуют основные типы электрошокера: мультипликатор, тиристор и искровой разрядник. Умножитель Taser состоит из одного трансформатора с более высоким выходным напряжением и работает от постоянного напряжения.
Этот тип Taser также имеет высоковольтные конденсаторы и диоды, и именно для конденсаторов умножитель Taser издает громкий звук. Тиристорный тип является наиболее эффективным. Здесь напряжение конденсатора невелико (приблизительно 250 – 500 В) и он работает с помощью двух основных компонентов: резистивного делителя (неоновая лампа) и диак. Пистолеты с искровым разрядником, с другой стороны, являются самым дешевым и неэффективным электрошокером. Как следует из названия, он имеет искровой разрядник для работы, а напряжение аккумулятора заряжается с помощью транзисторного преобразователя.
Как я сделал свой электрошокер
Из трех типов электрошокеров я выбрал тиристор из-за его эффективности. Я использовал MOSFET (полевой транзистор металл-оксид-полупроводник) для создания преобразователя напряжения. Основная причина использования MOSFET исключительно с точки зрения эффективности. В двухтактном преобразователе, обычно используемом в электрошокерах, уровень достигает порядка 20%, тогда как в MOSFET преобразователь дает КПД до 75% при рабочей частоте 80-120 кГц.
