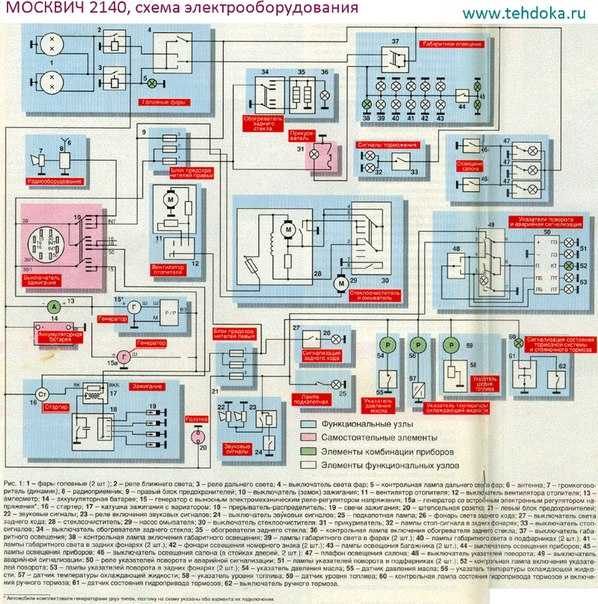

Электросхема москвич 2140. Электрооборудование и схемы Москвича 2140: полное руководство

Какие основные элементы входят в электросхему Москвича 2140. Как устроена система электрооборудования этой модели. Где найти подробные схемы электропроводки Москвича 2140.

Общая характеристика электрооборудования Москвича 2140

Москвич 2140 — классический советский автомобиль, выпускавшийся с 1976 по 1988 год. Его электрооборудование было достаточно простым и надежным для своего времени. Основные элементы включали:

• Аккумуляторную батарею 6СТ-55
• Генератор Г250-Н1 мощностью 350 Вт
• Стартер СТ221
• Систему зажигания с распределителем Р114-Б
• Приборы освещения и сигнализации
• Контрольно-измерительные приборы

Номинальное напряжение бортовой сети составляло 12 В. Большинство цепей было защищено плавкими предохранителями, расположенными в блоке под панелью приборов.

Особенности электросхемы Москвича 2140

Электросхема Москвича 2140 имела ряд характерных особенностей:

• Применялась однопроводная система с «минусом» на корпусе
• Использовались реле для коммутации мощных потребителей
• Часть проводки была объединена в жгуты
• Имелся центральный переключатель света
• Присутствовала система аварийной сигнализации

Какие основные электрические цепи были на Москвиче 2140? Это цепи зажигания, стартера, зарядки, освещения, сигнализации, отопителя и дополнительного оборудования. Все они были связаны через блок предохранителей и выключатель зажигания.

Система электроснабжения Москвича 2140

Система электроснабжения Москвича 2140 включала следующие основные компоненты:

• Аккумуляторная батарея 6СТ-55 емкостью 55 А·ч
• Генератор Г250-Н1 мощностью 350 Вт
• Реле-регулятор РР350
• Выключатель зажигания
• Контрольная лампа заряда аккумулятора

Как работала система электроснабжения? При неработающем двигателе питание обеспечивал аккумулятор. После пуска генератор вырабатывал ток для питания потребителей и подзарядки батареи. Реле-регулятор поддерживал напряжение в пределах 13,8-14,8 В.

Система пуска двигателя

Система пуска двигателя Москвича 2140 состояла из следующих элементов:

• Стартер СТ221 мощностью 1,3 кВт
• Дополнительное реле стартера
• Замок зажигания
• Аккумуляторная батарея

Как запускался двигатель Москвича 2140? При повороте ключа в положение «Стартер» замыкались контакты дополнительного реле. Оно подавало питание на тяговое реле стартера, которое в свою очередь включало электродвигатель стартера и вводило шестерню в зацепление с венцом маховика.

Система зажигания Москвича 2140

На Москвиче 2140 применялась классическая батарейная система зажигания, включавшая:

• Катушку зажигания Б115-В
• Распределитель зажигания Р114-Б
• Прерыватель-распределитель
• Свечи зажигания А11У
• Провода высокого напряжения

Как работала система зажигания? В момент размыкания контактов прерывателя в первичной обмотке катушки прерывался ток. Это вызывало появление высокого напряжения во вторичной обмотке. Через распределитель оно подавалось на свечи зажигания в нужном порядке.

Система освещения и сигнализации

Система освещения и световой сигнализации Москвича 2140 включала:

• Фары ближнего и дальнего света
• Передние и задние габаритные огни
• Фонари освещения номерного знака
• Указатели поворота и аварийная сигнализация
• Стоп-сигналы
• Фонари заднего хода
• Плафоны освещения салона

Какие особенности были у световых приборов? Фары имели двухнитевые лампы для ближнего и дальнего света. Указатели поворота работали в проблесковом режиме через реле-прерыватель. Аварийная сигнализация включала все указатели поворота одновременно.

Контрольно-измерительные приборы

На панели приборов Москвича 2140 располагались следующие приборы и индикаторы:

• Спидометр со счетчиком пробега
• Указатель температуры охлаждающей жидкости
• Указатель уровня топлива
• Амперметр
• Контрольные лампы давления масла, заряда аккумулятора, включения дальнего света
• Контрольные лампы указателей поворота

Как были устроены датчики приборов? Указатель температуры и уровня топлива работали по принципу реостата. Амперметр измерял ток заряда/разряда аккумулятора. Спидометр приводился гибким валом от коробки передач.

Дополнительное электрооборудование

Кроме основных систем, на Москвиче 2140 устанавливалось следующее дополнительное электрооборудование:

• Отопитель салона с электродвигателем вентилятора
• Электродвигатели стеклоочистителей и омывателя
• Прикуриватель
• Звуковой сигнал
• Радиоприемник (на части автомобилей)

Как было организовано питание дополнительного оборудования? Большинство потребителей подключалось через отдельные предохранители. Часть оборудования, например отопитель, работала только при включенном зажигании. Мощные потребители, такие как звуковой сигнал, включались через реле.

Автоклуб «Москвичемания» • Просмотр темы

Часовой пояс: UTC + 2 часа

Модератор: Модераторская группа

Страница 1 из 1

[ Сообщений: 2 ]

Версия для печати Пред. тема | След. тема

Автор	Сообщение
Cyber Fox	Заголовок сообщения: Электросхемы Москвич 2140 Добавлено: 08 дек 2007, 22:44
Администратор Зарегистрирован: 16 ноя 2006, 14:31 Сообщения: 8803 Откуда: Odessa, Ukraine Модель Автомобиля: МЗМА 403, ’64; ALEKO 21412S, ’90; Toyota Cresta GX81, ’92; Suzuki Vitara SV620, ’96	Оригинальный размер Схема автомобиля АЗЛК 2140 в Экспортном исполнении и автомобилей выпущенных до июня 1981 года. Оригинальный размер Схема автомобилей АЗЛК 2140 выпущенных после июня 1981 года. _________________ Девиз настоящего москвичевода: «Мы не ищем легких путей !…» Девиз клуба: «Москвичевод, ВСЕГДА ВПЕРЕД !!!» ©_datsun_ Я этого хочу. Значит, это будет. © Генри Форд «If one day the speed kills me, do not cry because I was smiling.” Paul Walker «Любой форум, нравится это пользователям или нет, это конституционная монархия с элементами диктатуры.» (с) DevilDucky
Вернуться к началу

necro123	Заголовок сообщения: Добавлено: 11 янв 2008, 13:45
Новичок Зарегистрирован: 20 ноя 2006, 12:15 Сообщения: 48 Откуда: иваново	Схема электрооборудования автомобиля Москвич 2140SL и описание к схеме _________________ АЗЛК 21412-01, 1991 г. в.
Вернуться к началу

Показать сообщения за: Все сообщения1 день7 дней2 недели1 месяц3 месяца6 месяцев1 год Поле сортировки АвторВремя размещенияЗаголовокпо возрастаниюпо убыванию

Страница 1 из 1

[ Сообщений: 2 ]

Часовой пояс: UTC + 2 часа

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0

Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения

Схема автомобиля — Москвич 2141

     Схемы электрооборудования нашей отечественной АЗЛК 2141 1986-2000 г. в. Модификации «сорок первого», отправлявшиеся на экспорт, носят название Aleko (от названия завода АЗЛК). В большинстве случаев они оборудовались двигателями от «ВАЗ-2106» объемом 1,6 л и мощностью 75 л.с. Намного реже попадаются машины с дизелями Ford KHD, которые хотя и надежнее «родных», намного дороже и сложнее в обслуживании. С апреля 1992 года на двигатели АЗЛК вместо карбюраторов типа «Солекс» ДААЗ-2141-10 начали устанавливать карбюраторы с предыдущей модели типа «Озон» ДААЗ-2140-50, а в декабре 1993 года все «Москвичи» начали комплектовать бесконтактной системой зажигания. Самые мощные моторы уфимского производства появились в июле 1994 года — это наиболее распространенный двигатель УЗАМ 3317 объемом 1,7 л и мощностью 85 л.с. и УЗАМ 3318 объемом 1,8 л (80 л.с.), которым комплектуют автомобили-такси.

Общее описание схем

1 – боковой повторитель указателя поворота;
2 – передний указатель поворота;
3 – головная фара;
4 – противотуманная фара;
5 – звуковой сигнал;
6 – лампа ближнего и дальнего света фары;
7 – лампа габаритного света головной фары;
8 – штепсельная розетка;
9 – датчик контрольной лампы аварийного давления масла;
10 – генератор;
11 – свечи зажигания;
12 – распределитель зажигания;
13 – датчик указателя температуры охлаждающей жидкости;
14 – датчик включения электровентилятора;
15 – электровентилятор;
16 – дверной выключатель плафонов;
17 – электродвигатель омывателя ветрового окна;
18 – выключатель контрольной лампы гидропривода тормозов;
19 – выключатель света заднего хода;
20 – дополнительное сопротивление;
21 – катушка зажигания;
22 – стартер;
23 – электромагнитный клапан;
24 – аккумуляторная батарея;
25 – выключатель подкапотной лампы;
26 – подкапотная лампа;
27 – микропереключатель;
28 – блок управления ЭПХХ;
29 – стеклоочиститель;
30 – блок предохранителей и реле;
31 – предохранитель;
32 – реле включения противотуманных фар;
33 – реле-прерыватель указателей
поворота и аварийной сигнализации;
34 – реле включения звукового сигнала;
35 – реле стеклоочистителя;
36 – реле включения электровентилятора;
37 – реле включения обогрева окна двери задка;
38 – реле включения ближнего света фар;
39 – реле включения дальнего света фар;
40 – электродвигатель отопителя;
41 – резистор электродвигателя отопителя;
42 – прикуриватель;
43 – плафон освещения вещевого ящика;
44 – микровыключатель;
45 – переключатель отопителя;
46 – переключатель стеклоочистителя и омывателя ветрового стекла;
47 – подрулевой переключатель;
48 – переключатель указателей поворота и света фар; 49 — лампа световода рычагов управления отопителем;
50 – замедлитель;
51 – комбинация приборов;
52 – указатель уровня топлива;
53 – контрольная лампа резерва топлива;
54 – выключатель аварийной сигнализации;
55 – выключатель обогрева окна двери задка;
56 – сигнальная лампа включения указателей поворота;
57 – сигнальная лампа включения габаритного света;
58 – сигнальная лампа включения дальнего света фар;
59 – сигнальная лампа закрытия воздушной заслонки карбюратора;
60 — контрольная лампа сигнального устройства гидропривода тормозов и включения стояночного тормоза;
61 – контрольная лампа аварийного давления масла;
62 – выключатель противотуманного света задних фонарей;
63 – выключатель света фар;
64 – выключатель наружного освещения;
65 – вольтметр;
66 – выключатель противотуманных фар;
67 – выключатель зажигания;
68 – выключатель сигнала торможения;
69 – выключатель контрольной лампы стояночного тормоза;
70 – датчик указателя уровня топлива;
71 – плафон освещения багажника;
72 – указатель температуры охлаждающей жидкости;
73 – плафон освещения салона;
74 – тахометр;
75 – лампа освещения приборов;
76 – кнопка сброса счетчика суточного пробега;
77 — выключатель сигнальной лампы закрытия воздушной заслонки карбюратора;
78 – спидометр;
79 – эконометр;
80 – токообогреваемое стекло;
81 – выключатель звукового сигнала;
82 – лампа указателя поворота заднего фонаря;
83 – лампа габаритного света заднего фонаря;
84 – лампа сигнала торможения;
85 – лампа света заднего хода;
86 – лампа противотуманного света заднего фонаря;
87 – задний фонарь;
88 – фонари освещения номерного знака

Схема электрооборудования автомобиля Москвич 21412-01 и 214122

Москвич — схема модели 2141-01

Модель 214123

Схема модели 2335

Электросхема тормозного управления, автомобилей с кузовом «хэтчбек»

1 – правый передний тормоз;
2 – гибкий шланг больших цилиндров переднего тормоза;
3 – гибкий шланг малых цилиндров переднего тормоза;
4 – промежуточный кронштейн крепления гибких шлангов;
5 – кронштейн крепления гибких шлангов;
6 – главный цилиндр тормоза;
7 – вакуумный усилитель;
8 – педаль тормоза;
9 – выключатель сигнала торможения;
10 – выключатель контрольной лампы стояночной тормозной системы;
11 – механизм ручного привода стояночной тормозной системы;
12 – втулка переднего троса;
13 – передний трос; 14 – уравнитель;
15 – пружина;
16 – кронштейн крепления наконечников заднего троса;
17 – задний трос;
18 – промежуточная подвеска заднего троса;
19 – втулка;
20 – правый задний тормоз;
21 – гибкий шланг заднего тормоза;
22 – лампа сигнала торможения;
23 – тройник;
24 – регулятор давления задних тормозных механизмов;
25 – контрольная лампа;
26 – выключатель контрольной лампы сигнального устройства;
27 – сигнальное устройство:
28 – левый передний тормоз

Схема тормозного управления автомобилей с кузовом «пикап»

1 – правый передний тормоз;
2 – гибкий шланг больших цилиндров переднего тормоза;
3 – гибкий шланг малых цилиндров переднего тормоза;
4 – промежуточный кронштейн крепления гибких шлангов;
5 – кронштейн крепления гибких шлангов;
6 – главный цилиндр тормоза;
7 – вакуумный усилитель;
8 – педаль тормоза;
9 – включатель сигнала торможения;
10 – включатель контрольной лампы стояночной тормозной системы;
11 – механизм ручного привода
стояночной тормозной системы;
12 – втулка переднего троса;
13 – передний трос; 14 – уравнитель;
15 – пружина;
16 – кронштейн крепления наконечников заднего троса;
17 – задний трос;
18 – промежуточная подвеска заднего троса;
19 – правый задний тормоз;
20 – лампа сигнала торможения;
21 – тройник;
22 – гибкий шланг задних тормозов;
23 – регулятор давления задних тормозных механизмов;
24 – контрольная лампа;
25 – выключатель контрольной лампы сигнального устройства;
26 – сигнальное устройство;
27 – левый передний тормоз

Эл. схема соединений генератора

1 – аккумуляторная батарея;
2 – генератор;
3 – блок предохранителей и реле; 4 – выключатель зажигания;
5 – вольтметр

Схемы проверки выпрямительного блока генератора на Москвич 2141

а – одновременно «отрицательных” и «положительных” вентилей;
б – «отрицательных” вентилей;
в – «положительных” вентилей

Схема проверки интегрального регулятора напряжения на АЗЛК 2141

Электропроводка Москвич 2140 2140-wir к автомобилю Москвич-408 412

Я согласен с пользовательским соглашением

Я согласен получать новости

Схема отсутствует

Отзывы клиентов (0) Добавить отзыв

Качество обслуживанияОтличноХорошоНормальноПлохоУжасно

Удобство использования веб-сайтаОтличноХорошоНормальноПлохоУжасно

Качество товараОтличноеХорошееНормальноПлохоеУжасно

ДоставкаОтличноХорошоНормальноПлохоУжасно

Загрузить

КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Кузов ³¹
• Пол кузова ²
• Крышки люка и коврики в редкой части ²
• Ветровое стекло и заднее стекло ⁴
• Ветровое стекло и задние детали ²
• WIPER WIPER и Drive
• . ¹
• Задняя часть кузова ²
• Задняя часть кузова ¹
• Передняя дверь ⁷
• Окно опускания и стеклоподъемник передней двери ¹
• Замок, ручки и петли входной двери ⁶
• Задняя дверь ¹
• Ручка и крышка для ботинок. , марка, декоративная надпись и накладки ²
• Капот, крылья, кожух радиатора ¹⁰
• Капот и фурнитура ²
• Крылья передние и задние ⁴
• Brightwork ⁴
• Верборе и заднее стекло ¹
• Двигатель ³⁴
• Двигатель ²¹
• Engine, Assy ^{40025 210025}

  5 .

• Коленчатый вал, маховик и коренные подшипники ¹
• Распределительный вал ⁶
• Всасывающий коллектор масляного насоса и масляный насос двигателя ¹
• Secondary oil filter  ²
• Gas distribution mechanism  ²
• FUEL SYSTEM  ⁶
• Gas tank  ¹
• Gas pump  ²
• Carburettor  ²
• Carburetor details ¹
• СИСТЕМА ОХЛАЖДЕНИЯ ⁷
• Радиатор ¹
• Трубопроводы, шланги и термостат системы охлаждения ⁴
• Пропеллер насос охлаждающей системы ²
• Трансмиссия ¹³
• Клатч ⁷
• GEAR ³
• RESMAND DRESPIN
• Механизм управления четырехступенчатой ​​трансмиссией ¹
• Карданная передача ¹
• Карданный вал и карданные шарниры ¹
• Rear axle  ¹
• Final drive and rear-axle differential  ¹
• Gearbox shift mechanism with a control lever located on the floor of the body Moskvich 412  ¹
• Undercarriage  ¹⁶
• Frame , бамперы и брызговики двигателя ¹
• Поперечная балка рамы #2 ¹
• Подвеска ⁹
• Передняя подвеска в сборе ¹
0267 Spring, steering knuckle and arms of front suspension  ⁴
• Shock absorber of front suspension  ¹
• Stabilizer bar on the front suspension  ¹
• Rear suspension spring  ¹
• Rear shock absorber  ¹
• Передний мост ⁶
• Поворотные рычаги и рулевые тяги ⁶
• Механизмы управления
  ¹⁰
• Рулевое управление ²
• Рулевое управление ²
• ТОРГОВАНИЯ ⁸
.
• Электрическое оборудование
  ³¹
• Электрическое оборудование ²³
• Генератор в сборе ²
• Блок управления напряжением ¹
• Ignition switch  ¹
• Ignition coil, plug and wires  ²
• Ignition distributor  ¹
• Starter  ²
• Head lamp  ³
• Cowl lamp  ¹
• Задний сигнальный фонарь ³
• Блок предохранителей ¹
• Схема подключения ⁴
• Переключатель указателей поворота ²
• Приборы и датчики0024 2
• Instrument combinations  ¹
• Speedometer  ¹
• RADIO EQUIPMENT  ⁶
• RADIO EQUIPMENT  ⁶
• _{Parts on request}
• _{documentation}

СОПУТСТВУЮЩИЕ ТОВАРЫ

Ремкомплект главного тормозного цилиндра Москвич 2140

412-35050 Ркит

6,66 $ Купить

Комплект замка на все автомобили

24-5606010

$26,63 To Buy

Wiper and Drive Assembly «Moskvich» 408

408П-5205012

$61,05 To Buy

Oil filter Moskvich 412

412-1017140

$3,79 To Buy

Antenna в сборе

АР105

63,16 $ Купить

Буфер сжатия передней подвески в сборе

402-22

2,53 $ Купить

Ремкомплект рабочего цилиндра сцепления 8 Москвич 400003

408-16025RKIT

$ 6,66, чтобы купить рукав фиксации луча

. Чтобы купить

Водяной насос Moskvich 412

412-1307010-12

$ 36,07, чтобы купить

Boot of Tip Moskvich 412

412-3003076-A

$ 66.

412-1001020/200-Б

16,84 $ Купить

Орнамент заводская сборка

3102-8401388-01

Ремкомплект

40 30 Цилиндр сервисный 0 20 30

9 -35010Ркит

6,66 $ Купить

Фонари задние в сборе

24-3716010 N

39,95 $ Купить

Электропроводка Москвич 2140 2140-wir к а/м Москвич 2140-4 Отзывы клиентов (0) Добавить отзыв

Качество обслуживанияОтличноХорошоНормальноПлохоУжасно

Удобство использования веб-сайтаОтличноХорошоНормальноПлохоУжасно

Качество товараОтличноеХорошееНормальноПлохоеУжасно

ДоставкаОтличноХорошоНормальноПлохоУжасно

Загрузить

КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Кузов ⁵³
• Задняя часть кузова ⁴
• Задняя часть кузова ⁴
• Ветровое стекло и заднее стекло ⁵
• Своикеры и привод ³
• Верборе и заднее стекло ²
• Пол тела ²
• 555551.
