Электросхема печки ваз 2107. Электросхема печки ВАЗ 2107: устройство, принцип работы и основные компоненты

Как устроена электросхема печки ВАЗ 2107. Какие основные компоненты входят в систему отопления салона. Как работает печка ВАЗ 2107 и из чего состоит ее электрическая схема. Какие неисправности могут возникнуть в работе печки ВАЗ 2107.

Содержание

Устройство и принцип работы печки ВАЗ 2107

Печка ВАЗ 2107 представляет собой сложную систему, обеспечивающую отопление салона автомобиля. Ее основными компонентами являются:

  • Радиатор отопителя
  • Вентилятор отопителя
  • Краник печки
  • Воздуховоды
  • Заслонки распределения воздуха
  • Переключатели на панели приборов

Принцип работы печки ВАЗ 2107 заключается в следующем:

  1. Горячая охлаждающая жидкость из системы охлаждения двигателя поступает в радиатор отопителя
  2. Вентилятор отопителя прогоняет воздух через радиатор, нагревая его
  3. Нагретый воздух по воздуховодам поступает в салон автомобиля
  4. С помощью заслонок регулируется направление подачи теплого воздуха

Основные элементы электросхемы печки ВАЗ 2107

Электрическая схема печки ВАЗ 2107 включает следующие основные элементы:


  • Электродвигатель вентилятора отопителя
  • Дополнительный резистор
  • Переключатель скорости вентилятора
  • Предохранитель печки
  • Реле включения вентилятора
  • Провода

Электродвигатель вентилятора обеспечивает подачу воздуха через радиатор печки. Дополнительный резистор позволяет регулировать скорость вращения вентилятора. Переключатель на панели приборов управляет работой вентилятора и выбором скорости.

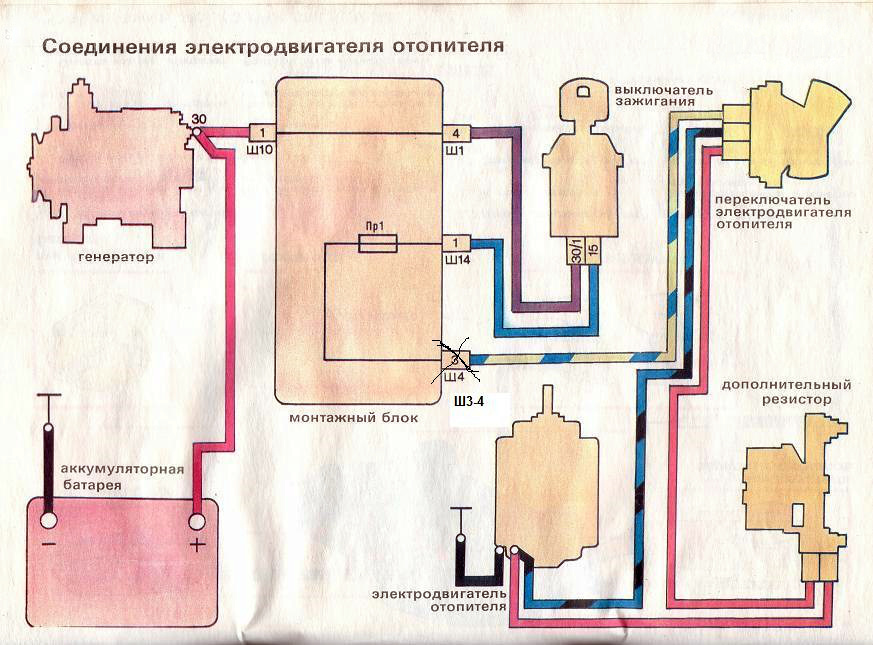

Схема подключения электродвигателя печки ВАЗ 2107

Схема подключения электродвигателя печки ВАЗ 2107 выглядит следующим образом:

  • «+12В» через предохранитель подается на переключатель скорости вентилятора
  • От переключателя идут провода к дополнительному резистору
  • От резистора провода подключаются к электродвигателю вентилятора
  • Масса («минус») подключается к кузову автомобиля

При включении переключателя замыкается цепь питания электродвигателя, и вентилятор начинает работать на выбранной скорости.

Неисправности в работе печки ВАЗ 2107

Наиболее распространенные неисправности в работе печки ВАЗ 2107:


  • Не работает вентилятор отопителя
  • Вентилятор работает только на максимальной скорости
  • Слабый поток воздуха из дефлекторов
  • Холодный воздух из печки при горячем двигателе

Причины этих неисправностей могут быть следующие:

  • Перегорел предохранитель печки
  • Вышел из строя электродвигатель вентилятора
  • Неисправен дополнительный резистор
  • Поломка переключателя скорости вентилятора
  • Засорение радиатора отопителя

Диагностика неисправностей печки ВАЗ 2107

Для диагностики неисправностей печки ВАЗ 2107 необходимо выполнить следующие действия:

  1. Проверить целостность предохранителя печки
  2. Замерить напряжение на контактах электродвигателя вентилятора
  3. Проверить работоспособность переключателя скорости
  4. Осмотреть состояние проводки и разъемов
  5. Измерить сопротивление дополнительного резистора

Если напряжение не поступает на электродвигатель, необходимо проверить цепь от предохранителя до переключателя и от переключателя до двигателя. При отсутствии напряжения на переключателе проблема в цепи питания, при наличии — в переключателе или резисторе.


Ремонт и обслуживание печки ВАЗ 2107

Основные работы по ремонту и обслуживанию печки ВАЗ 2107:

  • Замена радиатора отопителя
  • Замена электродвигателя вентилятора
  • Замена дополнительного резистора
  • Замена краника печки
  • Промывка системы отопления

Для профилактики рекомендуется регулярно проводить следующие работы:

  • Проверка уровня охлаждающей жидкости
  • Очистка радиатора отопителя от пыли и грязи
  • Проверка состояния воздуховодов и заслонок
  • Смазка подшипников электродвигателя вентилятора

Модернизация печки ВАЗ 2107

Для улучшения работы печки ВАЗ 2107 можно выполнить следующие доработки:

  • Установка более мощного электродвигателя вентилятора
  • Замена штатного радиатора отопителя на медный
  • Установка дополнительного вентилятора обдува ног
  • Монтаж электрического подогревателя охлаждающей жидкости

Эти модернизации позволят увеличить эффективность работы печки и скорость прогрева салона в холодное время года. Однако следует учитывать, что некоторые доработки могут потребовать внесения изменений в электросхему автомобиля.



Электросхема ВАЗ 2107 » Классические ВАЗы. ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

Кликните по картинке чтобы ее увеличить

1 — боковые указатели поворота;
2 — блок-фары;
3 — очистители фар;
4 — звуковые сигналы;
5 — электродвигатель вентилятора ВАЗ 2107
6 — датчик включения электродвигателя вентилятора ВАЗ 2107
7 — электродвигатель смывателя фар ВАЗ 2107
8 — блок управления пневмоклапаном;
9 — электродвигатель очистителя ветрового стекла;
10 — электродвигатель омывателя ветрового стекла;
11 — датчик уровня тормозной жидкости ВАЗ 2107
12 — катушка зажигания ВАЗ 2107
13 — подкапотная лампа;
14 — датчик указателя давления масла ВАЗ 2107
15 — распределитель зажигания;
16 — датчик контрольной лампы давления масла ВАЗ 2107
17 — свечи зажигания;
18 — датчик температуры охлаждающей жидкости ВАЗ 2107
19 — генератор ВАЗ 2107
20 — микро — переключатель карбюратора;
21 — аккумуляторная батарея ВАЗ 2107
22 — пневмоклапан карбюратора;
23 — реле включения стартера ВАЗ 2107
24 — стартер ВАЗ 2107
25 — реле очистителя ветрового стекла ВАЗ 2107
26 — реле зажигания ВАЗ 2107
27 — реле-прерыватель аварийной сигнализации;
28 — выключатель стоп-сигнала;
29 — розетка для переносной лампы;
30 — выключатель света заднего хода;
31 — лампа вещевого ящика;
32 — выключатель контрольной лампы стояночного тормоза;
33 — монтажный блок;
34 — выключатель фонаря сигнализации открытой передней двери;
35 — фонарь сигнализации открытой передней двери;
36 — выключатель зажигания;
37 — переключатель очистителя ветрового стекла;
38 — выключатель омывателя стекол;
39 — выключатель звуковых сигналов;
40 — переключатель света фар;
41 — переключатель указателей поворота;
42 — выключатель аварийной сигнализации;
43 — выключатель освещения приборов;
44 — прикуриватель;
45 — часы с лампой освещения шкалы ВАЗ 2107
46 — выключатели плафона, расположенные в стойках дверей;
47 — комбинация приборов;
48 — указатель давления масла с контрольной лампой недостаточного давления;
49 — указатель температуры охлаждающей жидкости;
50 — тахометр ВАЗ 2107
51 — реле-прерыватель контрольной лампы стояночного тормоза;
52 — контрольная лампа указателей поворота;
53 — контрольная лампа уровня тормозной жидкости;
54 — контрольная лампа заряда аккумуляторной батареи;
55 — контрольная лампа заднего противотуманного света;
56 — контрольная лампа дальнего света фар;
57 — контрольная лампа габаритного света;
58 — контрольная лампа стояночного тормоза;
59 — лампы освещения комбинации приборов;
60 — вольтметр ВАЗ 2107
61 — указатель уровня топлива с контрольной лампой резерва;
62 — переключатель электродвигателя отопителя ВАЗ 2107
63 — дополнительный резистор электродвигателя отопителя ВАЗ 2107
64 — электродвигатель вентилятора отопителя;
65 — выключатель наружного освещения;
66 — выключатель заднего противотуманного света;
67 — выключатель обогрева заднего стекла;
68 — плафон;
69 — задние фонари;
70 — фонари освещения номерного знака;
71 — датчик указателя уровня топлива ВАЗ 2107
72 — элемент обогрева заднего стекла;

А — наконечники проводов для подключения датчиков износа колодок передних тормозов;
В — порядок условной нумерации штекеров в колодках трехрычажного переключателя и комбинации приборов.

Схема и устройство печки ВАЗ-2107

Перед наступлением холодов, каждый ответственный водитель проводит профилактический осмотр автомобиля и устранение возможных неисправностей. Чаще всего производится регулярная замена масла, антифриза, покрышки автомобиля меняются на зимний вариант. Особого внимания к себе также требует печка, являющаяся одним из главных агрегатов машины, который обеспечивает комфорт для водителя и пассажиров в холодное время года.

Регулятор отопителя на приборной панели автомобиля ВАЗ-2107

В этой стать пойдёт речь об устройстве печки ВАЗ-2107 и правильной её настройке для качественного отопления салона.

Содержание

  1. Устройство и принцип работы печки ВАЗ-2107
  2. Распространённые неисправности печки и варианты их устранения
  3. Модернизация печки
  4. Подведём итоги

Устройство и принцип работы печки ВАЗ-2107

Для того чтобы провести профилактику отопительной системы салона транспортного средства и правильно настроить её работу необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семёрке находится в салоне и прикреплена к перегородке отсека на моторе четырьмя крепёжными элементами. Между мотором и печкой установлен резиновый уплотнитель. Воздух к печке прибывает через специальные отверстия в капоте. Сзади отопителя в отсеке двигателя находится коробка для подачи воздуха. Воздух проходит через радиатор, где происходит его прогревание, и входит в машину либо под давлением холодного воздуха с улицы на больших скоростях автомобиля, либо под действием вентилятора, который создаёт движение воздуха под давлением. Вентилятор имеет три скорости работы: нейтральная, низкая и повышенная. Переключатель скоростей работы вентилятора находится на приборной панели автомобиля.

Наглядная схема работы отопителя ВАЗ-2107

Радиатор печки употребляет для функционирования жидкость системы охлаждения машины. Количество горячей жидкости, которая попадает в радиатор, можно отрегулировать краном. Он находится возле пола транспортного средства со стороны пассажира и идёт от рычага управления гибких тяг. Рычаг управления находятся на приборной панели транспортного средства. Верхний переключатель печки отвечает за кран отопителя. В предельной правой позиции переключатель полностью открывает краник, в радиатор попадает максимально возможное количество охлаждающей жидкости. В положении переключателя слева кран закрыт, антифриз не попадает в радиатор, и печка остаётся холодной.

Внешний вид радиатора печки автомобиля ВАЗ-2107

Под радиатором расположен моторчик печки. В электрическую систему мотора включён резистор, который даёт возможность переключения скоростей вентилятора.

Под действием вентилятора тёплый воздух идёт по трубкам в сторону боковых стёкол, к ветровому стеклу и к дефлекторам. С помощью решёток дефлекторов можно изменить маршрут подачи воздуха для направленного обдува. Управление горячим воздухом происходит с помощью открывания или закрывания заслонки печки, крышка которой регулируется рычагами гибких тяг. За задвижку люка подачи воздуха отвечает средний рычаг. В предельной правой позиции переключателя в машину попадает максимально возможное количество воздуха с улицы. В крайнем левом местоположении и герметичном закрывании крышки воздух в салон не попадает.

Самый нижний рычаг отвечает за развёрстку потоков воздуха. Правая позиция рычага обеспечивает максимальную подачу воздуха к боковым стёклам машины, левая — обеспечивает обдув ветрового стекла.

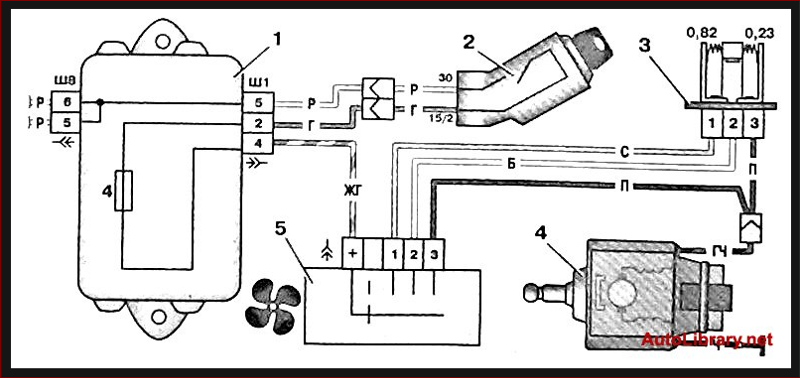

Детальную схему подключения системы вентиляции и отопления ВАЗ-2107 можно посмотреть в технической документации к транспортному средству.

Распространённые неисправности печки и варианты их устранения

Перед началом холодов обязательно надо проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семёрки встречаются такие неисправности:

  1. Некачественное соединение патрубков и трубок подачи воздуха.
  2. Течь радиатора и краника отопителя.
  3. Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

Такие неисправности в отопительной системе может поладить даже начинающий водитель. Более серьёзные поломки могут привести к необходимости покупки новой печки.

Для начала необходимо провести визуальный осмотр деталей отопительной системы. Для этого надо разобрать печку и провести её очистку от собравшихся за летний период частиц мусора и пыли.

Скопившиеся за время эксплуатации мусор и пыль на радиаторе автомобиля ВАЗ-2107

Одна из самых распространённых проблем в отопительной системе ВАЗ-2107 — некачественная герметизация воздуховодов печки. Эту проблему можно устранить с помощью обработки щелей в пластиковых элементах корпуса отопителя силиконом. А также отверстия возле патрубков необходимо уплотнить ветошью. Устранение отверстий уменьшит потери тёплого воздуха и будет сопутствовать более быстрому прогреванию салона.

Следующий этап — проверка краника отопителя и радиатора на предмет течи. Это главная головная боль владельцев отечественных автомобилей. Если краник печки или патрубки подтекают, их необходимо заменить новыми изделиями. Параллельно меняются и уплотнительные стыковые прокладки. Если подтекает сам радиатор, тогда существует два варианта решения проблемы. Чаще всего на семёрках установленный медный радиатор старого образца. Медный радиатор можно запаять и, таким образом, продлить его жизнь. Если семёрка оборудована алюминиевым радиатором, тогда он ремонту не подлежит и требуется его замена новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, может быть причина в забитом радиаторе, тогда понадобится его основательная чистка. Профилактические промывки радиатора специалисты рекомендуют проводить не реже чем раз в год. Параллельно промываются все шланги и патрубки.

В целях профилактики важно провести осмотр проводки печки на предмет окисления, или плохой изоляции контактов во избежание замыканий, перегорания моторчика и предохранителя отопительной системы. Если печка работает, тогда достаточно визуального осмотра и устранения неполадок. В ином случае требуется проверка функционирования элементов электрической цепи с помощью тестера.

Такие несложные манипуляции уберегут вас от неприятных ситуаций с отопительной системой в холодные поры года.

Модернизация печки

Очень часто параллельно проведению профилактики неисправностей печки и её настройки водителя осуществляют модернизацию отопительной системы для более эффективной её работы.

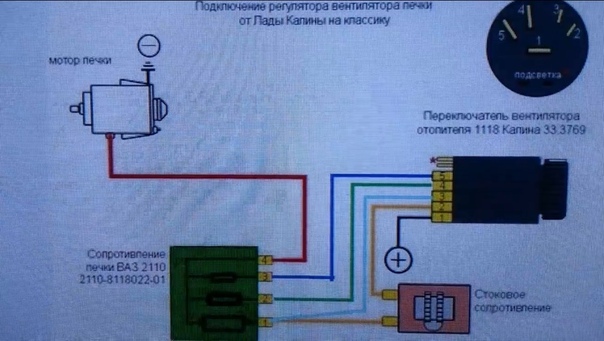

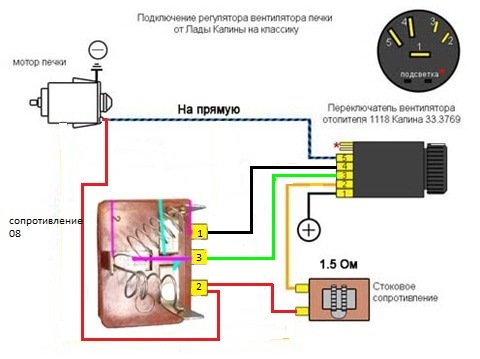

Чаще всего в этих целях проводится замена штатного вентилятора и резистора изделиями от восьмёрки. Новый вентилятор отличается большим размером, за счёт чего подаётся большее количество тёплого воздуха, и салон транспортного средства быстрее прогревается. Новый вентилятор стаёт практически без доработок на штатное посадочное место. Необходимо только срезать с крыльчатки один из аэродинамических гребней. После проведения таких усовершенствований потребуется также замена штатной кнопки включения вентилятора на изделие от восьмёрки.

Иногда для более качественного обдува боковых стёкол водителя устанавливают дополнительно маленькие вентиляторы в дефлекторы. Такие доработки в комплексе с профилактическими работами обеспечат комфорт и тепло в салоне даже в самые холодные времена.

Подведём итоги

Своевременная диагностика, профилактические очистки и проверки элементов отопительной системы автомобиля является гарантией качественной работы печки. Специалисты рекомендуют проводить проверку системы отопления на ВАЗ-2107 как минимум два раза в год — осенью и весной. С проведением профилактических очисток и настроек печки справится любой водитель собственноручно, для этого необходимо только разобраться в устройстве системы отопления и вентиляции салона и принципе её функционирования. Проще всего для этого всегда иметь рядом наглядное руководство по эксплуатации к вашему автомобилю.

Не откладывайте на дальнейшие времена работы по улучшению функционирования отопительной системы автомобиля. Правильный уход обеспечит бесперебойную работу отопителя и комфортный температурный режим салона в любое время года.
