СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ ВАЗ 21011. Изображение и детальное описание схемы электрооборудования.

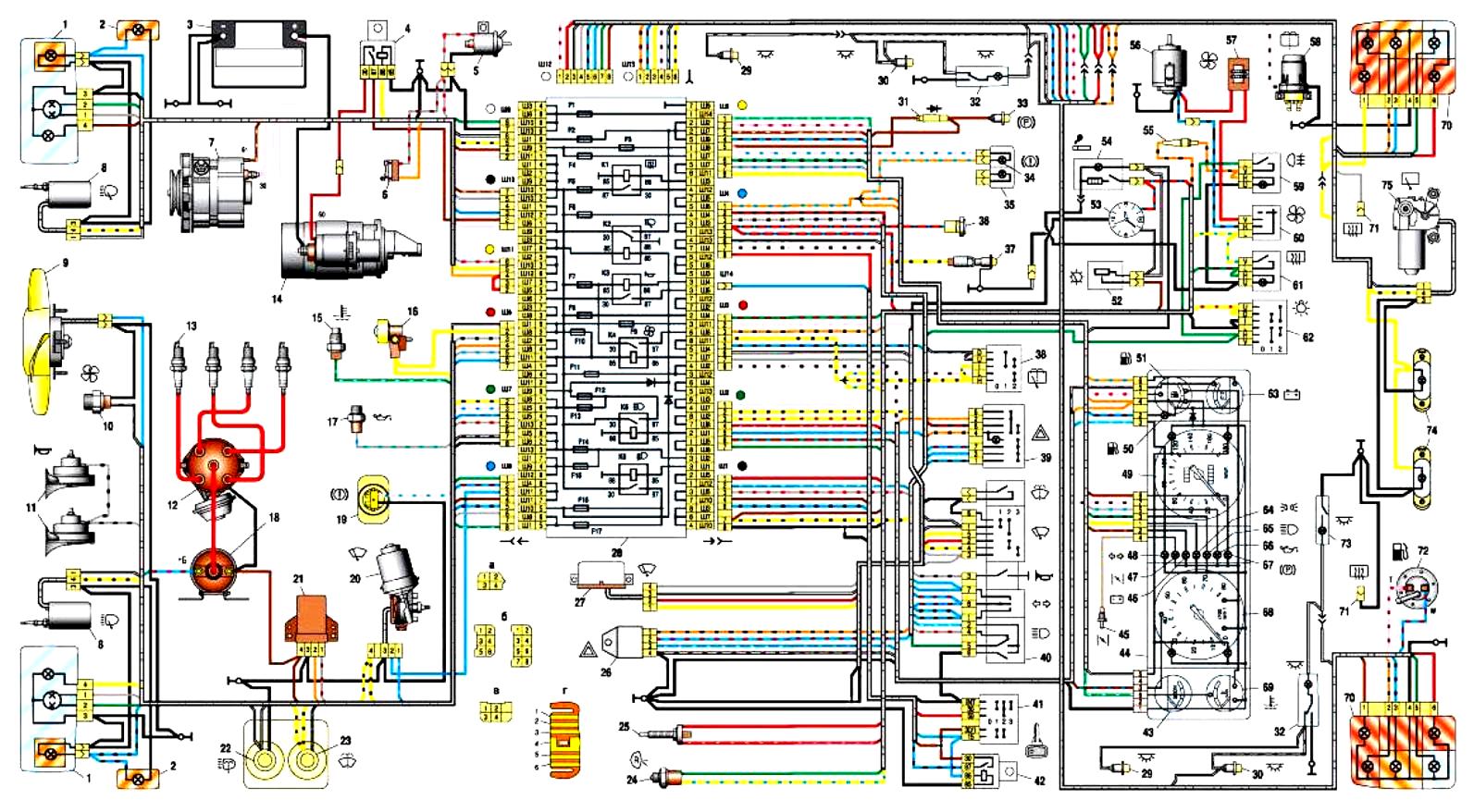

Схема Электрооборудования автомобилей ВАЗ 21011, 21013.

Думаю, что у посетителей сайта непременно возникнет необходимость в ознакомлении либо подробном изучении схемы электрооборудования. Для этого мы и поместить данную схему с детальным обозначением всех звеньев цепи электрооборудования.

  • 1. Фары освещения.
  • 2. Указатели поворотов, расположенные с передней части автомобиля
  • 3. Указатели поворотов расположенные с боковой части автомобиля
  • 4. Аккумулятор
  • 5. Реле контрольки заряда аккумулятора
  • 6. Реле ближнего света
  • 7. Реле дальнего света
  • 8. Генератор
  • 9. Стартер
  • 10. Лампа освещения подкапотного пространства
  • 11. Свечи
  • 12. Датчик контрольки давления масла
  • 13. Датчик жидкости охлаждения
  • 14. Звуковые сигналы
  • 15. Трамблёр, или распределитель зажигания.
  • 16. Моторедуктор очистителя стекла
  • 17. Датчик контрольки уровня тормозной жидкости
  • 18. Бабина, или катушка зажигания
  • 19. Электродвигатель омывателя лобового стекла
  • 20. Регулятор напряжения
  • 21. Электродвигатель отопителя салона автомобиля
  • 22. Осветительная лампа, бардачка, салона автомобиля
  • 23. Резистор добавочный, элдвигателя отопителя салона автомобиля
  • 24. Розетка штепсельная для переноски
  • 25. Выключатель контрольки, ручного тормоза
  • 26. Выключатель стоп сигнала
  • 27. Реле прерывания сигнала поворотов
  • 28. Выключатель освещения заднего хода
  • 29. Предохранительный блок.
  • 30. Реле прерывания контрольки ручного тормоза
  • 31. Реле очистителя стёкол
  • 32. Переключатель режимов работы элдвигателя отопителя салона автомобиля
  • 33. Прикуриватель
  • 34. Выключатель плафонов освещения салона, на задних стойках дверей
  • 35.
    Выключатель плафонов освещения салона, на передних стойках дверей
  • 36. Плафоны освещения салона
  • 37. Замок зажигания или выключатель
  • 38. Приборная комбинация
  • 39. Указатель температуры жидкости охлаждения двигателя
  • 40. Контролька дальнего света фар
  • 41. Контролька наружного освещения
  • 42. Контролька включения указателей поворотов
  • 43. Контролька аккумуляторной зарядки
  • 44. Контролька маслянного давления двигателя
  • 45. Контролька ручного тормоза и уровня тормозной жидкости в бачке
  • 46. Указатель количества бензина в баке
  • 47. Контролька резерва бензина, загорается на 5ти литрах остатка.
  • 48. Осветительная лампа освешения приборов
  • 49. Переключатель с ближнего на дальний свет фар
  • 50. Переключатель указателей поворотов
  • 51. Выключатель звукового сигнала
  • 52. Выключатель омывания лобового стекла
  • 53. Переключатель очистителя лобового стекла
  • 54. Выключатель наружного освещения
  • 55. Выключатель освещения приборной панели
  • 56. Датчик указания уровня бензина и минимального резерва топлива
  • 57. Лампа освещения багажного отсека
  • 58. Фонари задние
  • 59. Фонарь освещения номерного знака автомобиля
  • 60. Фонарь заднего хода автомобиля

схемы электрооборудования с детальным описанием и характеристика предохранителей

В автомобилях ВАЗ 2101 электросхема включает в себя карты соединений систем освещения, поворотных огней и стеклоочистки. Схемы традиционных «копеек» от 21013 отличаются использованием разных силовых агрегатов с различными объемами цилиндров.

Содержание

Открытьполное содержание

[ Скрыть]

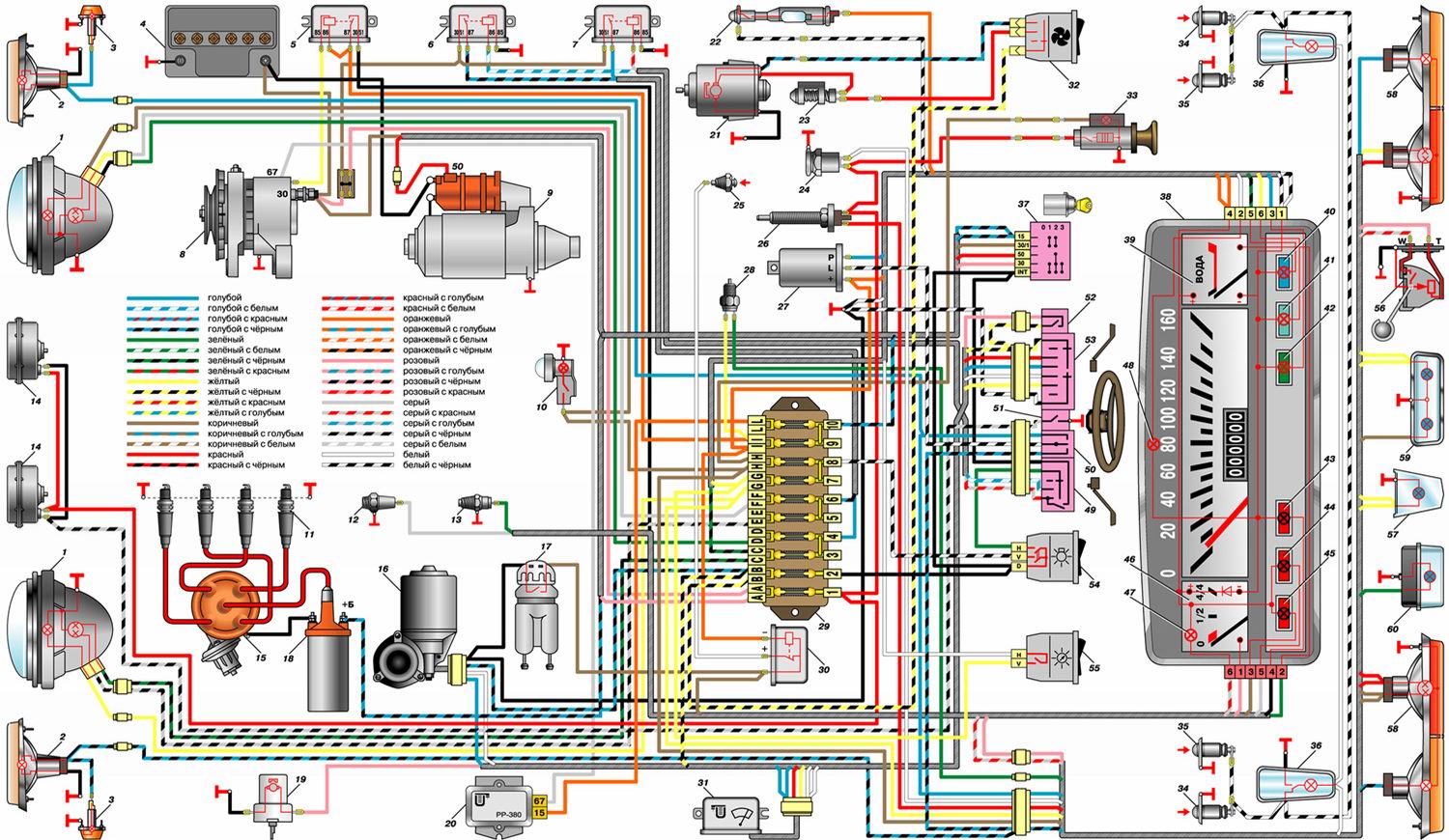

Электросхема ВАЗ-2101

Первая часть общей карты подключений для ВАЗ 2101
Вторая часть общей карты подключений для ВАЗ 2101

Описание элементов, отмеченных на изображении автомобильной схемы:

  1. Передние оптические приборы.
  2. Подфарники.
  3. Фары боковых поворотов.
  4. Аккумулятор автомобиля.
  5. Реле контрольного светового индикатора заряда АКБ (аккумулятора).
  6. Генераторное устройство, использующийся для создания электроэнергии при пущенном моторе.
  7. Стартерный механизм.
  8. Источник света, использующийся для освещения подкапотного пространства.
  9. Свечи зажигания с подсоединенными высоковольтными кабелями.
  10. Датчик лампочки вычисления уровня давления смазочного вещества в ДВС. Устанавливается в пространстве под капотом.
  11. Датчик указателя величины температуры антифриза в системе охлаждения силового агрегата.
  12. Звуковой сигнал автомобиля.
  13. Распределительный механизм системы зажигания или трамблер.
  14. Электромотор системы стеклоочистки.
  15. Датчик определения объема тормозной жидкости.
  16. Катушка зажигания.
  17. Регуляторное устройство уровня напряжения в электросети автомобиля.
  18. Переключатель системы стеклоочистки, для изменения скорости движения дворников. Устройство устанавливается в насосе обмыва лобового стекла.
  19. Электродвигатель системы отопления.
  20. Световой индикатор освещения бардачка.
  21. Добавочное резисторное устройство электромотора системы отопления.
  22. Розетка для включения переносной лампы.
  23. Переключательный механизм светового индикатора рычага стояночного тормоза.
  24. Выключатель стоповых сигналов.
  25. Прерывательное реле поворотных указателей.
  26. Переключатель лампочки освещения заднего хода.
  27. Пластиковый блок с предохранителями автомобиля.
  28. Прерывательное реле индикатора ручного тормоза.
  29. Реле системы стеклоочистки.
  30. Выключатель электродвигателя печки.
  31. Прикуриватель.
  32. Переключатели плафонов, расположенных в задних стойках.
  33. Идентичные осветительные приборы, имеющиеся в стойках передних дверей.
  34. Источники освещения салона.
  35. Замок зажигания.
  36. Приборная панель автомобиля.
  37. Температурный регулятор хладагента.
  38. Контрольная лампочка дальнего освещения оптики.
  39. Индикатор внешнего освещения транспортного средства.
  40. Контрольная лампочка поворотных указателей.
  41. Контрольный световой индикатор заряда АКБ.
  42. Контрольный индикатор определения давления масла в системе смазки.
  43. Световой источник активации ручного тормоза, а также определения уровня тормозной жидкости.
  44. Контроллер уровня горючего в баке.
  45. Световой индикатор резерва горючего.
  46. Лампочка освещения контрольного щитка автомобиля.
  47. Переключательное устройство звукового сигнала.
  48. Переключатель света в световых приборах.
  49. Переключательное устройство поворотных указателей.
  50. Кнопка для включения и деактивации внешнего света фар.
  51. Переключатель освещения в контрольном щитке.
  52. Выключательное устройство системы стеклоочистки.
  53. Датчик уровня горючего в баке, а также его резерва.
  54. Лампа освещения багажного отсека.
  55. Задние осветительные приборы автомобиля.
  56. Лампы для освещения заднего номера.
  57. Лампочки, расположенные в фонарях заднего хода.
  58. Последние две позиции имеются только в автомобилях ВАЗ 2102. Это штепсельные разъемы заднего жгута с кабелями, а также плафон освещения задней части салона.

Питание бортовой сети осуществляется от аккумулятора и генераторной установки. АКБ задействован при отключенном двигателе, а генератор предназначен для восстановления заряда батареи и питания оборудования во время езды.

Уровень напряжения в электросети ВАЗ 2101 составляет 12 вольт.

Схема активации внешнего освещения

Карту включения системы наружных световых приборов можно посмотреть в этом подразделе.

Карта подключения элементов для внешнего освещения

Описание компонентов:

  1. Контакты в цоколях для подключения лампочек в передние фары.
  2. Подкапотный источник освещения.
  3. АКБ.
  4. Генераторный агрегат.
  5. Переключатель освещения для заднего хода автомобиля.
  6. Предохранительный модуль.
  7. Контрольная лампочка внешнего света в щитке приборов.
  8. Осветительная лампочка бардачка.
  9. Лампы освещения панели приборов.
  10. Штепсельный выход для подсоединения переносной лампочки.
  11. Переключатель света в контрольной комбинации.
  12. Выключатель внешнего освещения.
  13. Кнопка стоповых сигналов.
  14. Замок зажигания автомобиля.
  15. Переключатели на осветительных устройствах, установленных в стойках дверей спереди.
  16. Выключатели в задних стойках.
  17. Осветительные устройства.
  18. Лампа багажного отсека.
  19. Задняя оптика.
  20. Лампа в плафоне номера машины.
  21. Лампа активации освещения при движении задним ходом.

Схема активации поворотов

Схема включения поворотных огней

Описание компонентов схемы:

  1. Подфарники автомобиля.
  2. Боковые поворотные огни.
  3. Аккумулятор.
  4. Генераторное устройство.
  5. Замок зажигания.
  6. Модуль с предохранительными элементами, отвечающими за защиту электрооборудования и цепей.
  7. Прерывательное реле системы указателей поворотов.
  8. Датчик активации поворотных огней.
  9. Переключательное устройство поворотных фар.
  10. Задние оптические устройства.

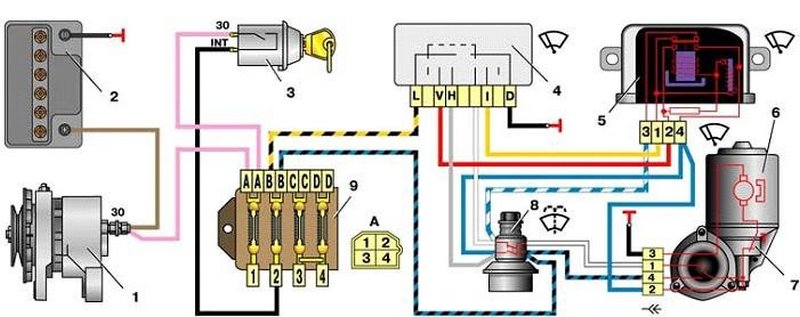

Электросхема активации системы стеклоочистки

Карта соединений на схеме включения стеклоочистительного узла

Схема приборов и устройств с обозначением деталей для системы стеклоочистки:

  1. Генераторное устройство.
  2. АКБ автомобиля.
  3. Замок зажигания.
  4. Переключатель системы стеклоочистки.
  5. Реле стеклоочистительного устройства.
  6. Моторедуктор дворников.
  7. Термобиметаллическое предохранительное устройство.
  8. Переключатель системы стеклоочистки. Устройство располагается в насосном механизме омывателя лобового стекла.
  9. Предохранительный модуль.
  10. Разъем А — порядок условной нумерации контактных элементов в колодках реле, а также моторедукторного устройства системы стеклоочистки.

Электросхема ВАЗ-21011 и ВАЗ-21013

Первая часть карты соединений электропроводки для моделей ВАЗ-21011 и ВАЗ-21013
Вторая часть карты соединений электропроводки для моделей ВАЗ-21011 и ВАЗ-21013

Детальная электросхема проводки данных моделей волжского автозавода включает в себя следующие элементы:

  1. Передняя оптика автомобиля.
  2. Поворотные фары, установленные спереди.
  3. Боковые поворотные оптические устройства.
  4. Батарея.
  5. Реле контрольного светового индикатора фиксации разряда АКБ.
  6. Реле активации ближнего освещения оптики.
  7. Реле активации дальнего освещения оптики.
  8. Генераторный узел.
  9. Стартерный механизм.
  10. Источник света под капотом машины.
  11. Свечи, установленные под капотом.
  12. Датчик давления моторного масла.
  13. Датчик определения объема антифриза.
  14. Звуковые сигналы.
  15. Распределительный механизм — трамблер.
  16. Моторедукторный узел системы стеклоочистки.
  17. Лампочка определения уровня «тормозухи».
  18. Катушка зажигания.
  19. Электромотор системы очищения лобового стекла.
  20. Регуляторное устройство уровня напряжения в бортовой сети.
  21. Электродвигатель для включения и управления режимами печки.
  22. Световой индикатор для освещения пространства в бардачке.
  23. Добавочный резисторный элемент электрического мотора отопительной системы.
  24. Штепсельная розетка для переносной лампочки.
  25. Выключатель индикатора стояночного тормоза.
  26. Переключатель тормозных сигналов.
  27. Прерывательное реле поворотных указателей.
  28. Переключательный механизм для управления системой освещения при движении задним ходом.
  29. Монтажный блок с предохранительными элементами.
  30. Прерывательное устройство контрольного светового индикатора стояночного тормоза.
  31. Реле системы стеклоочистки.
  32. Рычаг в салоне авто для изменения режимов работы отопительного узла.
  33. Прикуриватель.
  34. Переключательные устройства осветительных приборов, установленных в стойках задних дверей.
  35. Переключатели плафонов, расположенных в стойках передних дверей.
  36. Осветительные приборы салона автомобиля.
  37. Замок зажигания.
  38. Контрольный щиток.
  39. Датчик определения температуры хладагента в системе охлаждения.
  40. Лампочка активации дальнего освещения оптики.
  41. Лампочка обозначения внешних осветительных приборов.
  42. Лампочка на контрольном щитке поворотных огней.
  43. Контрольный световой источник заряда АКБ.
  44. Лампочка определения давления моторной жидкости.
  45. Лампа ручного тормоза, а также уровня тормозной жидкости.
  46. Контроллер выявления объема горючего в баке.
  47. Лампочка определения резерва топлива.
  48. Осветительное устройство приборной панели.
  49. Переключательный механизм для включения лампочек головного освещения.
  50. Переключатель поворотных огней.
  51. Кнопка активации звукового сигнала.
  52. Выключатель обмыва ветрового стекла.
  53. Рычаг для переключения интенсивности работы системы стеклоочистки.
  54. Выключательный механизм наружного света машины.
  55. Кнопка света в контрольном щитке.
  56. Датчик объема топлива и его резерва в баке.
  57. Осветительное устройство багажного отсека.
  58. Задняя оптика.
  59. Осветительные приборы заднего номера авто.
  60. Фара освещения дороги при движении задним ходом.

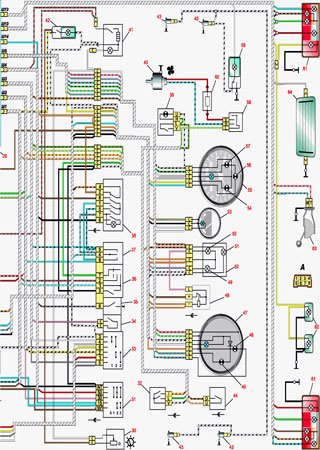

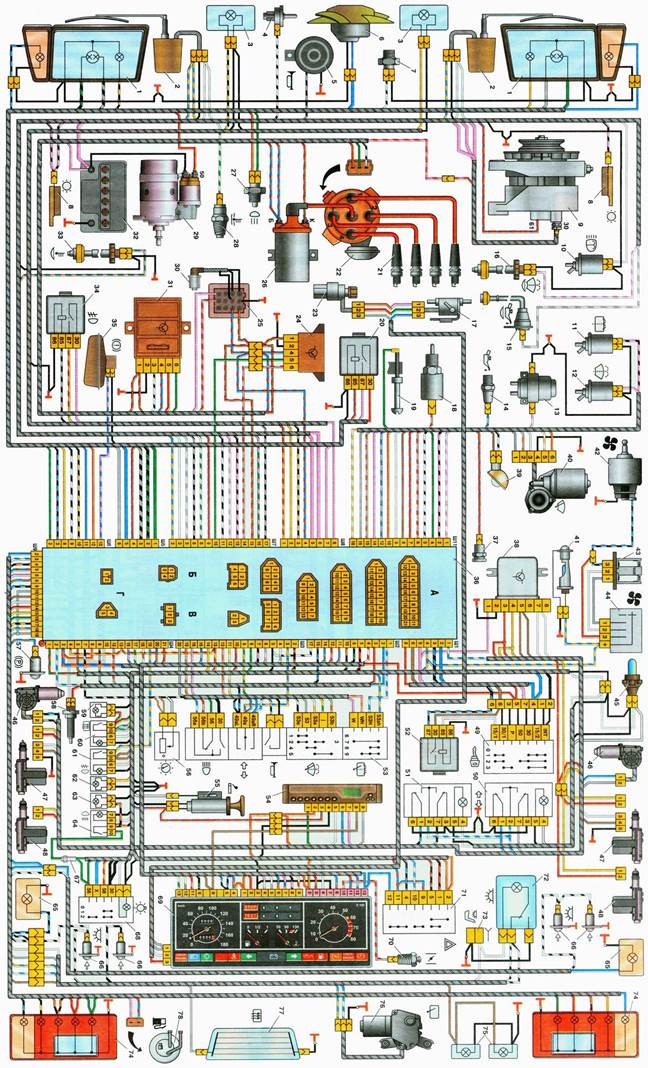

Электросхема ВАЗ-21015

Описание элементов для 21015 инжектор:

  1. Модуль с передней оптикой.
  2. Моторедукторные устройства для очистки фонарей.
  3. Противотуманные фары.
  4. Контроллер определения температуры воздуха в окружающей среде.
  5. Звуковые сигналы автомобиля.
  6. Переключатель индикатора света под капотом.
  7. Двигатель управления вентилятором системы охлаждения.
  8. Генераторный узел автомобиля.
  9. Контроллер сигнализатора нехватки смазочного вещества в ДВС.
  10. Регулятор объема омывательной жидкости в бачке.
  11. Датчик определения износа колодок, установленных на передних дисках.
  12. Контактные элементы проводников, соединяющихся с общим насосным устройством системы обмыва окон.
  13. Насосный механизм лобового стекла автомобиля.
  14. Насос для подачи жидкости через форсунки на переднюю оптику.
  15. Контактные элементы проводников для соединения с насосным устройством омывательной системы заднего стекла.
  16. Контроллер сигнализатора недостаточного давления смазочного вещества.
  17. Лампа для освещения моторного отсека.
  18. Контакт на кабелях для подключения к колодке проводов системы управления двигателем. Этот контакт может использоваться для подключения к колодке зажигания, если автомобиль оборудован карбюраторным силовым агрегатом.
  19. Моторедукторный узел очистки ветрового стекла.
  20. Стартерный механизм транспортного средства.
  21. Колодка для подключения.
  22. Регулятор температуры двигателя.
  23. Переключательное устройство оптических приборов заднего хода.
  24. Контроллер сигнализатора недостаточного уровня тормозной жидкости.
  25. АКБ автомобиля.
  26. Контроллер сигнализирующего устройства недостаточного уровня хладагента.
  27. Реле включения ПТФ.
  28. Модуль с предохранительными устройствами.
  29. Переключательное устройство стоповых огней.
  30. Штепсельная розетка для активации дополнительной лампочки.
  31. Осветительное устройство подсветки шкалы гидравлического корректора освещения оптики.
  32. Переключатель светового источника сигнализатора ручного тормоза.
  33. Разъем для подсоединения переносной лампочки.
  34. Переключатель осветительных приборов контрольного щитка.
  35. Подрулевой переключатель.
  36. Кнопка управления аварийной сигналкой.
  37. Реле системы прогрева передних сидений.
  38. Замок зажигания автомобиля.
  39. Предохранитель линии задних ПТФ.
  40. Предохранительное устройство цепи компонентов прогрева передних кресел.
  41. Предохранитель электрической цепи блокировки дверных замков.
  42. Световой индикатор подсветки в передней пепельнице.
  43. Реле активации системы зажигания.
  44. Прикуриватель.
  45. Осветительное устройство бардачка.
  46. Выключатель освещения бардачка.
  47. Электромотор вентилятора вентиляционной системы.
  48. Дополнительный резистор электродвигателя отопителя.
  49. Выключатель вентилятора печки ВАЗ.
  50. Световой индикатор подсветки переключателя отопительной системы.
  51. Лампочка подсветки ручек для управления печкой на центральной консоли.
  52. Моторедукторные устройства электрических стеклоподъемников.
  53. Кнопка ЭСП, расположенного в передней двери справа.
  54. Моторедукторные устройства системы блокирования замков, установленных в передних дверях.
  55. Электропроводники для соединения с передней колонкой, установленной справа.
  56. Моторедукторные устройства для блокирования замков, расположенных в задних дверях.
  57. Кабеля, предназначенные для подключения к заднему правому динамику.
  58. Модуль управления блокировкой дверных замков в автомобиле.
  59. Проводники, предназначенные для подключения к автомагнитоле.
  60. Переключатель очистительных устройств на передней оптике.
  61. Кнопка управления системой прогрева заднего стекла.
  62. Реле активации задних противотуманных оптических устройств.
  63. Разъем, предназначенный для соединения с системой прогрева переднего пассажирского кресла.
  64. Выключатель оптических устройств в задних противотуманных фарах.
  65. Переключатель системы прогрева переднего пассажирского кресла.
  66. Кнопка для управления системой противотуманных фонарей.
  67. Переключательное устройство световых источников внешнего освещения.
  68. Кнопка для управления системой обогрева переднего левого сиденья.
  69. Разъем, предназначенный для соединения с системой обогрева водительского кресла.
  70. Проводники, предназначенные для подключения к переднему левому динамику.
  71. Кнопка для управления электростеклоподъемником, расположенным в водительской двери. Используется для поднятия стекла.
  72. Переключатель стеклоподъемника, установленного в двери водителя. Применяется для опускания стекла.
  73. Проводники, предназначенные для соединения с левой задней колонкой.
  74. Боковые поворотные указатели.
  75. Переключатель осветительного устройства, установленного на стойке передней двери.
  76. Аналогичный механизм, расположенный в стойке задней двери.
  77. Световой источник.
  78. Источник индивидуального освещения в салоне.
  79. Разъем для соединения со жгутом кабелей электрического топливного насоса.
  80. Переключатель для активации и отключения источника освещения багажного отделения.
  81. Приборная панель автомобиля.
  82. Источник освещения багажного отсека.
  83. Модуль индикации бортовой системы контроля.
  84. Маршрутный компьютер автомобиля.
  85. Разъем, предназначенный для подключения к проводам системы управления силовым агрегатом.
  86. Задняя внешняя оптика автомобиля.
  87. Внутренние осветительные приборы, расположенные сзади.
  88. Штекер для соединения с системой прогрева заднего стекла.
  89. Осветительные устройства заднего номерного знака.
  90. Дополнительный стоп-сигнал, установленный в спойлере.

Пользователь Petro Popyk рассказал о замене проводки на автомобилях ВАЗ и о нюансах, которые надо учитывать при выполнении этой задачи.

Характеристика предохранителей по номинальному току и цепи, за которую они отвечают

Электросхема ВАЗ 2101 включает в себя предохранительный модуль, располагающийся под контрольным щитком. Он скрыт защитной крышкой, на внутренней стороне которой нанесена схема с обозначением всех компонентов и электроцепей.

Схема предохранительных устройств
Расположение модуля в салоне

Подробное описание элементов и устройств, за которые они отвечают, приведено в таблице.

Номер устройстваОписание защищаемых цепей
1

Предназначается для защиты:

  • электроцепи звукового сигнала;
  • системы освещения салона автомобиля;
  • штепсельной розетки;
  • прикуривательного устройства;
  • стоповых огней в задних осветительных устройствах.
2

Используется для защиты:

  • передних стеклоочистительных устройств с реле;
  • электрического моторчика отопительной системы;
  • омывательного устройства лобового стекла.
3Данный предохранитель предназначается для защиты левого осветительного источника дальнего освещения, а также контрольного индикатора активации
4Защита электроцепи дальнего освещения в правом осветительном приборе
5Предохранитель лампочки ближнего освещения в левой фаре
6Элемент защиты электроцепи светового источника ближнего света в правом фонаре
7

Предназначается для защиты нескольких электроцепей:

  • габаритных осветительных приборов, в частности, левого подфарника, правой задней фары и контрольного индикатора на «приборке»;
  • системы освещения багажного отсека;
  • осветительного устройства номерного знака;
  • системы освещения приборной панели.
8

Используется для защиты трех линий:

  • подкапотного осветительного устройства;
  • правого подфарника габаритных фонарей, а также левой задней фары;
  • системы освещения прикуривателя.
9

Предназначен для защиты электроцепей:

  • датчика определения температуры хладагента;
  • контроллера уровня горючего с индикатором резерва;
  • контрольного индикатора давления моторной жидкости, активации ручного тормоза, уровня тормозной жидкости, заряда аккумулятора;
  • поворотные указатели, а также световые индикаторы на приборке, отвечающие за них;
  • фара освещения заднего хода;
  • система освещения бардачка.
10Предназначен для защиты электроцепи регуляторного устройства напряжения, а также обмотки возбуждения генераторного агрегата.

Если выходит из строя электрооборудование, автовладельцу необходимо в первую очередь проверить целостность предохранителей.

Видео «Как поменять блок предохранителей в ВАЗ 2101»

Пользователь Ramanych подробно показал процедуру замены колодки с предохранительными устройствами на отечественной «копейке».

Схема автомобиля — Жигули 2101

Рассмотрим схему электрооборудования на ВАЗ 2101 1970-1985 г.в. Где-то в начале 70-х появился на свет родоначальник будущей «вазовской» «классики» – «Жигули» ВАЗ-2101, совершив переворот в советском автомобилестроении. Эта малолитражка, аналог Fiat 124, обладала хорошим по тем временам комфортом, отменной управляемостью и устойчивостью, а также весьма динамичным двигателем, поэтому «копейки», как любовно «окрестили» их наши соотечественники по последним цифрам индекса -01, получили огромную популярность.

На сегодняшний день большая часть этого раритета отслужила свой срок или находится в плохом техническом состоянии. Хотя еще попадаются и ухоженные, неоднократно «реанимированные» и продолжающие терпеливо колесить по дорогам стран СНГ экземпляры.

Схема включения наружного освещения


2 – подкапотная лампа;
3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель света заднего хода;
6 – блок предохранителей;
7 – контрольная лампа наружного
освещения в комбинации приборов;
8 – лампа освещения вещевого ящика;
9 – лампа освещения комбинации приборов;
10 – штепсельная розетка для переносной лампы;
11 – выключатель освещения приборов; 12 – выключатель наружного освещения;

13 – выключатель стоп-сигнала;
14 – выключатель зажигания;
15 – выключатели плафонов, расположенные в стойках передних дверей;
16 – выключатели плафонов, расположенные в стойках задних дверей;
17 – плафоны;
18 – лампа освещения багажника;
19 – задние фонари;
20 – фонарь освещения номерного знака;
21 – фонарь света заднего хода

Включение фар — схема


1 – фары;
2 – аккумуляторная батарея;
3 – генератор;
4 – блок предохранителей;
5 – переключатель света фар; 6 – выключатель наружного освещения;
7 – выключатель зажигания;
8 – контрольная лампа дальнего света фар в комбинации приборов

Схема включения указателей поворота на Жигули 2101


1 – подфарники;
2 – боковые указатели поворота;

3 – аккумуляторная батарея;
4 – генератор;
5 – выключатель зажигания;
6 – блок предохранителей; 7 – реле-прерыватель указателей поворота;
8 – контрольная лампа указателей поворота;
9 – переключатель указателей поворота;
10 – задние фонари

Включение звуковых сигналов — схема на ВАЗ 2101


1 – звуковые сигналы;
2 – аккумуляторная батарея;
3 – блок предохранителей; 4 – выключатель звуковых сигналов;
5 – генератор

Схема включения стеклоочистителя


1 – генератор;
2 – аккумуляторная батарея;
3 – выключатель зажигания;
4 – переключатель стеклоочистителя;
5 – реле стеклоочистителя;
6 – моторедуктор стеклоочистителя;
7 – термобиметаллический предохранитель; 8 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла;

9 – блок предохранителей;
А – порядок условной нумерации штекеров в колодках реле и моторедуктора стеклоочистителя

Схема включения электродвигателя вентилятора отопителя на Жигули 2101


1 – генератор;
2 – аккумуляторная батарея;
3 – выключатель зажигания;
4 – блок предохранителей; 5 – переключатель отопителя;
6 – добавочный резистор;
7 – электродвигатель вентилятора отопителя

Схема электрооборудования авто ВАЗ–21011, ВАЗ–21013


1 – фары;
2 – передние указатели поворота;
3 – боковые указатели поворота;
4 – аккумуляторная батарея;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – реле включения ближнего света фар;
7 – реле включения дальнего света фар;

8 – генератор;
9 – стартер;
10 – подкапотная лампа;
11 – свечи зажигания;
12 – датчик контрольной лампы
давления масла;
13 – датчик указателя температуры охлаждающей жидкости;
14 – звуковые сигналы;
15 – распределитель зажигания;
16 – моторедуктор стеклоочистителя;
17 – датчик контрольной лампы уровня тормозной жидкости;
18 – катушка зажигания;
19 – электродвигатель омывателя
ветрового стекла;
20 – регулятор напряжения;
21 – электродвигатель отопителя;
22 – лампа освещения вещевого ящика;
23 – добавочный резистор
электродвигателя отопителя;
24 – штепсельная розетка для
переносной лампы;
25 – выключатель контрольной лампы стояночного тормоза;
26 – выключатель сигнала торможения;
27 – реле-прерыватель укзателей
поворота;
28 – выключатель света заднего хода;
29 – блок предохранителей;
30 – реле-прерыватель контрольной
лампы стояночного тормоза;
31 – реле стеклоочистителя; 32 – переключатель электродвигателя отопителя;
33 – прикуриватель;
34 – выключатели плафонов, расположенные в стойках задних дверей;
35 – выключатели плафонов, расположенные в стойках передних дверей;
36 – плафоны;
37 – выключатель зажигания;
38 – комбинация приборов;
39 – указатель температуры охлаждающей жидкости;
40 – контрольная лампа дальнего света фар;
41 – контрольная лампа наружного освещения;
42 – контрольная лампа указателей поворота;
43 – контрольная лампа заряда аккумуляторной батареи;
44 – контрольная лампа давления масла;
45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости;
46 – указатель уровня топлива;
47 – контрольная лампа резерва топлива;
48 – лампа освещения комбинации приборов;
49 – переключатель света фар;
50 – переключатель указателей поворота;
51 – выключатель звукового сигнала;
52 – выключатель омывателя ветрового стекла;
53 – переключатель стеклоочистителя;
54 – выключатель наружного освещения;
55 – выключатель освещения приборов;
56 – датчик указателя уровня и резерва топлива;
57 – лампа освещения багажника;
58 – задние фонари;
59 – фонарь освещения номерного знака;
60 – фонарь света заднего хода

Электросхема оборудования автомобиля ВАЗ–2101, ВАЗ–2102


1 – фары;
2 – подфарники;
3 – боковые указатели поворота;
4 – аккумуляторная батарея;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – генератор;
7 – стартер;
8 – подкапотная лампа;
9 – свечи зажигания;
10 – датчик контрольной лампы давления масла;
11 – датчик указателя температуры охлаждающей жидкости;
12 – звуковые сигналы;
13 – распределитель зажигания;
14 – электродвигатель стеклоочистителя;
15 – датчик контрольной лампы уровня тормозной жидкости;

16 – катушка зажигания;
17 – регулятор напряжения;
18 – выключатель стеклоочистителя, расположенный в насосе омывателя ветрового стекла;
19 – электродвигатель отопителя;
20 – лампа освещения вещевого ящика;
21 – добавочный резистор
электродвигателя отопителя;
22 – штепсельная розетка для переносной лампы;
23 – выключатель контрольной лампы стояночного тормоза;
24 – выключатель сигнала торможения;
25 – реле-прерыватель укзателей
поворота;
26 – выключатель света заднего хода;
27 – блок предохранителей;
28 – реле-
прерыватель контрольной лампы
стояночного тормоза;
29 – реле стеклоочистителя;
30 – переключатель электродвигателя отопителя;
31 – прикуриватель; 32 – выключатели плафонов, расположенные в стойках задних дверей;
33 – выключатели плафонов, расположенные в стойках передних дверей;
34 – плафоны;
35 – выключатель зажигания;
36 – комбинация приборов;
37 – указатель температуры охлаждающей жидкости;
38 – контрольная лампа дальнего света фар;
39 – контрольная лампа наружного освещения;
40 – контрольная лампа указателей поворота;
41 – контрольная лампа заряда аккумуляторной батареи;
42 – контрольная лампа давления масла;
43 – контрольная лампа стояночного тормоза и уровня тормозной жидкости;
44 – указатель уровня топлива;
45 – контрольная лампа резерва топлива;
46 – лампа освещения комбинации приборов;
47 – выключатель звукового сигнала;
48 – переключатель света фар;
49 – переключатель указателей поворота;
50 – выключатель наружного освещения;
51 – выключатель освещения приборов;
52 – переключатель стеклоочистителя;
53 – датчик указателя уровня и резерва топлива;
54 – лампа освещения багажника;
55 – задние фонари;
56 – фонарь освещения номерного знака;
57 – фонарь света заднего хода;
58 – штепсельные колодки заднего пучка проводов автомобиля ВАЗ-2102;
59 – плафон освещения задней части салона автомобиля ВАЗ-2102

Схема электрооборудования ВАЗ-21011 и ВАЗ-21013

Схема электрооборудования ВАЗ-21011 и ВАЗ-21013. Несмотря на то, что общее название «копейка» имеет весь модельный ряд от 2101 до 21013, различия в электрической схеме имеются, так что публикуем для вас.

1 – фары;
 2 – передние указатели поворота;
 3 – боковые указатели поворота;
 4 – аккумуляторная батарея;
 5 – реле контрольной лампы заряда аккумуляторной батареи;
 6 – реле включения ближнего света фар;
 7 – реле включения дальнего света фар;
 8 – генератор;
 9 – стартер;
 10 – подкапотная лампа;
 11 – свечи зажигания;
 12 – датчик контрольной лампы
 давления масла;
 13 – датчик указателя температуры охлаждающей жидкости;
 14 – звуковые сигналы;
 15 – распределитель зажигания;
 16 – моторедуктор стеклоочистителя;
 17 – датчик контрольной лампы уровня тормозной жидкости;
 18 – катушка зажигания;
 19 – электродвигатель омывателя
 ветрового стекла;
 20 – регулятор напряжения;
 21 – электродвигатель отопителя;
 22 – лампа освещения вещевого ящика;
 23 – добавочный резистор
 электродвигателя отопителя;
 24 – штепсельная розетка для
 переносной лампы;
 25 – выключатель контрольной лампы стояночного тормоза;
 26 – выключатель сигнала торможения;
 27 – реле-прерыватель укзателей
 поворота;
 28 – выключатель света заднего хода;
 29 – блок предохранителей;
 30 – реле-прерыватель контрольной
 лампы стояночного тормоза;
 31 – реле стеклоочистителя; 32 – переключатель электродвигателя отопителя;
 33 – прикуриватель;
 34 – выключатели плафонов, расположенные в стойках задних дверей;
 35 – выключатели плафонов, расположенные в стойках передних дверей;
 36 – плафоны;
 37 – выключатель зажигания;
 38 – комбинация приборов;
 39 – указатель температуры охлаждающей жидкости;
 40 – контрольная лампа дальнего света фар;
 41 – контрольная лампа наружного освещения;
 42 – контрольная лампа указателей поворота;
 43 – контрольная лампа заряда аккумуляторной батареи;
 44 – контрольная лампа давления масла;
 45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости;
 46 – указатель уровня топлива;
 47 – контрольная лампа резерва топлива;
 48 – лампа освещения комбинации приборов;
 49 – переключатель света фар;
 50 – переключатель указателей поворота;
 51 – выключатель звукового сигнала;
 52 – выключатель омывателя ветрового стекла;
 53 – переключатель стеклоочистителя;
 54 – выключатель наружного освещения;
 55 – выключатель освещения приборов;
 56 – датчик указателя уровня и резерва топлива;
 57 – лампа освещения багажника;
 58 – задние фонари;
 59 – фонарь освещения номерного знака;
 60 – фонарь света заднего хода

Интерактивная схема электрооборудования автомобиля ВАЗ–21011, ВАЗ–21013

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2101 (Жигули) 1970-1985 г. в.
  3. Интерактивная схема электрооборудования автомобиля ВАЗ–21011, ВАЗ–21013


1 – фары;
2 – передние указатели поворота;
3 – боковые указатели поворота;
4 – аккумуляторная батарея;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – реле включения ближнего света фар;
7 – реле включения дальнего света фар;
8 – генератор;
9 – стартер;
10 – подкапотная лампа;
11 – свечи зажигания;
12 – датчик контрольной лампы
давления масла;
13 – датчик указателя температуры охлаждающей жидкости;
14 – звуковые сигналы;
15 – распределитель зажигания;
16 – моторедуктор стеклоочистителя;
17 – датчик контрольной лампы уровня тормозной жидкости;
18 – катушка зажигания;
19 – электродвигатель омывателя
ветрового стекла;
20 – регулятор напряжения;
21 – электродвигатель отопителя;
22 – лампа освещения вещевого ящика;
23 – добавочный резистор
электродвигателя отопителя;
24 – штепсельная розетка для
переносной лампы;
25 – выключатель контрольной лампы стояночного тормоза;
26 – выключатель сигнала торможения;
27 – реле-прерыватель укзателей
поворота;
28 – выключатель света заднего хода;
29 – блок предохранителей;
30 – реле-прерыватель контрольной
лампы стояночного тормоза;
31 – реле стеклоочистителя;

32 – переключатель электродвигателя отопителя;
33 – прикуриватель;
34 – выключатели плафонов, расположенные в стойках задних дверей;
35 – выключатели плафонов, расположенные в стойках передних дверей;
36 – плафоны;
37 – выключатель зажигания;
38 – комбинация приборов;
39 – указатель температуры охлаждающей жидкости;
40 – контрольная лампа дальнего света фар;
41 – контрольная лампа наружного освещения;
42 – контрольная лампа указателей поворота;
43 – контрольная лампа заряда аккумуляторной батареи;
44 – контрольная лампа давления масла;
45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости;
46 – указатель уровня топлива;
47 – контрольная лампа резерва топлива;
48 – лампа освещения комбинации приборов;
49 – переключатель света фар;
50 – переключатель указателей поворота;
51 – выключатель звукового сигнала;
52 – выключатель омывателя ветрового стекла;
53 – переключатель стеклоочистителя;
54 – выключатель наружного освещения;
55 – выключатель освещения приборов;
56 – датчик указателя уровня и резерва топлива;
57 – лампа освещения багажника;
58 – задние фонари;
59 – фонарь освещения номерного знака;
60 – фонарь света заднего хода
Скачать информацию со страницы
↓ Комментарии ↓





1. Технические данные
1.0 Технические данные 1.1 Основные габаритные размеры автомобиля ВАЗ–2101 1.2 Основные габаритные размеры автомобиля ВАЗ–21011 1.3 Основные габаритные размеры автомобиля ВАЗ–2102 1.4 Техническая характеристика автомобилей 1.5 Органы управления и контрольные приборы 1.6 Выключатель зажигания 1.7 Органы управления вентиляцией и отоплением салона

2. Эксплуатация и обслуживание
2.0 Эксплуатация и обслуживание 2.1. Эксплуатация автомобиля 2.2. Техническое обслуживание автомобиля

3. Двигатель
3.0 Двигатель 3.1 Особенности устройства 3.2 Возможные неисправности двигателя, их причины и методы устранения 3.3 Снятие и установка двигателя 3.4 Разборка двигателя 3.5 Сборка двигателя 3.6 Стендовые испытания двигателя 3.7 Проверка двигателя на автомобиле 3.8. Блок цилиндров 3.9. Поршни и шатуны 3.10. Коленчатый вал и маховик 3.11. Головка цилиндров и клапанный механизм 3.12. Распределительный вал и его привод 3.13. Система охлаждения 3. 14. Система смазки

4. Топливная система
4.0 Топливная система 4.1. Система питания 4.2. Карбюратор

5. Система зажигания
5.0 Система зажигания 5.1 Установка момента зажигания 5.2 Зазор между контактами прерывателя в распределителе зажигания 5.3. Проверка приборов зажигания на стенде 5.4 Возможные неисправности зажигания, их причины и методы устранения

6. Система запуска и зарядки
6.0 Система запуска и зарядки 6.1. Аккумуляторная батарея 6.2. Генератор 6.3. Стартер

7. Трансмиссия
7.0 Трансмиссия 7.1. Сцепление 7.2. Коробка передач 7.3. Карданная передача 7.4. Задний мост

8. Ходовая часть
8.0 Ходовая часть 8.1. Передняя подвеска 8.2. Задняя подвеска 8.3. Амортизаторы 8.4 Возможные неисправности ходовой части, их причины и методы устранения

9. Рулевое управление
9.0 Рулевое управление 9.1 Особенности устройства 9.2. Осмотр, проверка и регулировка рулевого управления 9. 3. Рулевой механизм 9.4. Тяги и шаровые шарниры рулевого привода 9.5. Кронштейн маятникового рычага 9.6 Возможные неисправности рулевого управления

10. Тормозная система
10.0 Тормозная система 10.1. Особенности устройства 10.2. Проверка и регулировка тормозов 10.3. Кронштейн педалей сцепления и тормоза 10.4. Главный цилиндр 10.5. Передние тормоза 10.6. Задние тормоза 10.7. Регулятор давления задних тормозов 10.8. Стояночный тормоз 10.9 Возможные неисправности тормозов, их причины и методы устранения

11. Электрооборудование
11.0 Электрооборудование 11.1. Схемы электрооборудования 11.2. Освещение и световая сигнализация 11.3. Звуковые сигналы 11.4. Стеклоочиститель 11.5. Электродвигатель отопителя 11.6. Контрольные приборы

12. Кузов
12.0 Кузов 12.1 Особенности устройства 12.2. Ремонт остова кузова 12.3. Лакокрасочные покрытия 12.4. Антикоррозионная защита кузова 12.5. Двери 12.6. Капот, крышка багажника, бамперы 12.7. Остекление кузова и омыватель ветрового стекла 12. 8 Панель приборов 12.8. Снятие и установка 12.9. Сиденья 12.10. Отопитель

13. Особенности ремонта
13.0 Особенности ремонта 13.1. Автомобиль ВАЗ–21011 13.2 Автомобили ВАЗ–21013 13.3. Автомобиль ВАЗ–2102 13.4 Автомобили ВАЗ–21021 и ВАЗ–21023

14. Приложения
14.0 Приложения 14.1 Моменты затягивания резьбовых соединений 14.2 Инструменты для ремонта и технического обслуживания автомобилей 14.3 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 14.4 Основные данные для регулировок и контроля

Схема предохранителей и реле ВАЗ 2101, 21011, 21013, 2102

Электрооборудование автомобиля защищено десятью плавкими предохранителями, установленными под панелью приборов с левой стороны рулевой колонки. Цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя не защищены предохранителями.


А
Назначение
1
16
Плафоны
Звуковые сигналы
Штепсельная розетка
Прикуриватель
Лампы стоп-сигнала
2
8
Стеклоочиститель и реле стеклоочистителя
Электродвигатель отопителя
Электродвигатель омывателя ветрового стекла (ВАЗ-21011, 21013)
3
8
Левая фара (дальний свет)
Контрольная лампа включения дальнего свет
4
8
Правая фара (дальний свет)
5
8
Левая фара (ближний свет)
6
8
Правая фара (ближний свет)
7
8
Левый передний фонарь (габаритный свет)
Левая фара (габаритный свет; ВАЗ-21011, 21013)
Контрольная лампа габаритного света
Правый задний фонарь (габаритный свет)
Лампа освещения багажника
Лампа фонаря освещения номерного знака
Фонарь освещения номерного знака (ВАЗ-2101)
Лампа освещения комбинации приборов
8
8
Правый передний фонарь (габаритный свет)
Правая фара (габаритный свет; ВАЗ-21011, 2101)
Лампа фонаря освещения номерного знака
Лампа освещения прикуривателя
Левый задний фонарь (габаритный свет)
Подкапотная лампа
9
8
Контрольная лампа давления масла
Указатель температуры охлаждающей жидкости
Указатель уровня топлива с контрольной лампой резерва
Контрольная лампа стояночного тормоза и уровня тормозной жидкости
Указатели поворота и соответствующая контрольная лампа
Контрольная лампа заряда аккумуляторной батареи
Фонарь заднего хода
Лампа вещевого ящика
10
8
Регулятор напряжения
Обмотка возбуждения генератора

Реле в подкапотном пространстве


Реле
1
Реле сигнализатора заряда аккумуляторной батареи (РС-702)
2
Реле включения дальнего света фар (ВАЗ-21011 и BA3-21013)
3
Реле включения ближнего света фар (ВАЗ-21011 и BA3-21013)



1) Реле РС-702 служит для включения контрольной лампы на щитке приборов, когда напряжение генератора недостаточно для заряда аккумуляторной батареи.

2) Фары. На автомобилях 2101 и 2102, а также на 21011 выпуска до 1980 г. фары включаются переключателем, расположенным на рулевой колонке, при включенном выключателе наружного освещения. На автомобилях 21011 выпуска с 1980 г. и на 21013 фары включаются этими же выключателями, но через вспомогательные реле.

Реле указателей поворота и аварийной сигнализации

Реле указателей поворота и аварийной сигнализации (РС-491) расположено на щите передка под комбинацией приборов



Реле стеклоочистителя


Реле (РС-514) находится на левой водительской стойке под торпедо за утеплителем.



Электросхема ваз 21013 с описанием цветная

На нашем сайте можно скачать коммерческие прошивки ЭБУ ВАЗ, ГАЗ, Daewoo, Mitsubishi, Renault, Kia, Hyundai, Lifan, BMW, Opel, Chevrolet, Peugeot, Citroen, Ford, Audi, VW, Seat, Skoda. ETSMart USB — калькулятор одометров: цена 5000 руб

1. Схема электрооборудования ВАЗ-2101 — ТУТ и ТУТ (с условными обозначениями)

2. Схема электрооборудования ВАЗ-2103 — ТУТ

3. Схема электрооборудования автомобилей ВАЗ-2106, 21061, 21063, 21065 выпуска 1988-2001 г.г. — ТУТ

4. Электрическая схема автомобилей ВАЗ 21093 и ВАЗ-21099 исполнения «Люкс» с высокой панелью приборов — ТУТ

5. Схема электрооборудования ВАЗ-2110 — ТУТ и ТУТ (с ЭБУ Январь 4)

6. Схема электрооборудования ВАЗ-2115 — ТУТ

7. Схема электрооборудования ВАЗ-2114 — ТУТ

8. Схема управления двигателем ВАЗ-2111 (Россия-83) с ЭБУ 2111-1411020-61 и 2111-1411020-60 — ТУТ

9. Схема управления двигателем ВАЗ-2111 (Евро-2) с ЭБУ 2111-1411020-40 MP7.0 — ТУТ

10. Схема бесконтактной системы зажигания ВАЗ — ТУТ

11. Схема электрооборудования автомобиля ВАЗ-2121 «Нива» — ТУТ

12. Схема электрооборудования автомобиля УАЗ-469 — ТУТ

13. Схема электрооборудования ВАЗ-2105 — ТУТ

14. Схема электрооборудования автомобиля ВАЗ-21214 «Нива» — ТУТ

15. Схема электрооборудования автомобиля ВАЗ-2104 — ТУТ

16. Схема электрооборудования автомобиля ВАЗ-21013 — ТУТ

17. Схема электрооборудования автомобиля ВАЗ-21213 «Нива» — ТУТ

18. Схемы электрических соединений автомобиля ВАЗ-2170 «Lada Priora» (8 цветных схем электрических соединений жгутов проводов) — ТУТ

19. Схемы электрических соединений автомобиля ВАЗ-11183 «Калина» (альбом электросхем) — ТУТ

20. Схемы электрическая функциональная ЭСУД с контроллером МЕ17.9.7 Евро-3 для УАЗ-3163 «Патриот» — ТУТ

21. Схемы электрическая функциональная ЭСУД с контроллером МЕ17.9.7 Евро-3 для УАЗ-315195 «Хантер» — ТУТ

22. Расположение элементов, электрооборудование, система SWS с мониторингом, схема распространения жгутов и разъемов, система SWS без мониторинга автомобиля ВАЗ-2190 Лада Гранта — ТУТ

23. Схема электрических соединений жгута панели приборов LADA GRANTA ВАЗ-2190 — ТУТ, описание к схеме смотрим ТУТ

24. Схема электрических соединений жгута системы зажигания LADA GRANTA ВАЗ-2190 — ТУТ, описание к схеме смотрим ТУТ

25. Схема электрических соединений заднего жгута проводов LADA GRANTA ВАЗ-2190 — ТУТ, описание к схеме смотрим ТУТ

26. Схема электрооборудования автомобиля ВАЗ-1117, -1119 «Лада Калина» в кузовах универсал и хетчбэк — ТУТ

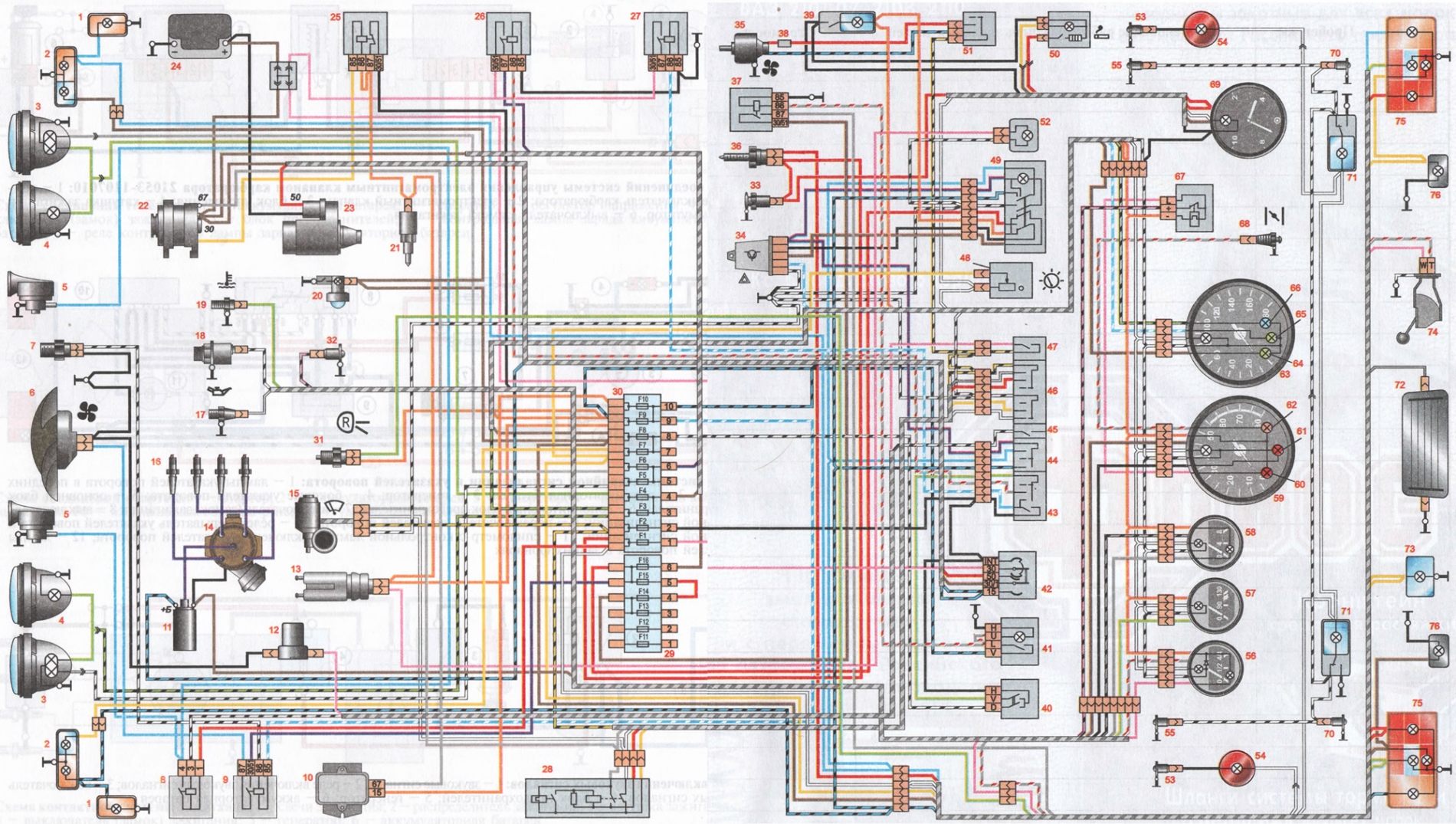

Схема электрооборудования ВАЗ-21011 и ВАЗ-21013. Несмотря на то, что общее название «копейка» имеет весь модельный ряд от 2101 до 21013, различия в электрической схеме имеются, так что публикуем для вас.

1 – фары;
2 – передние указатели поворота;
3 – боковые указатели поворота;
4 – аккумуляторная батарея;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – реле включения ближнего света фар;
7 – реле включения дальнего света фар;
8 – генератор;
9 – стартер;
10 – подкапотная лампа;
11 – свечи зажигания;
12 – датчик контрольной лампы
давления масла;
13 – датчик указателя температуры охлаждающей жидкости;
14 – звуковые сигналы;
15 – распределитель зажигания;
16 – моторедуктор стеклоочистителя;
17 – датчик контрольной лампы уровня тормозной жидкости;
18 – катушка зажигания;
19 – электродвигатель омывателя
ветрового стекла;
20 – регулятор напряжения;
21 – электродвигатель отопителя;
22 – лампа освещения вещевого ящика;
23 – добавочный резистор
электродвигателя отопителя;
24 – штепсельная розетка для
переносной лампы;
25 – выключатель контрольной лампы стояночного тормоза;
26 – выключатель сигнала торможения;
27 – реле-прерыватель укзателей
поворота;
28 – выключатель света заднего хода;
29 – блок предохранителей;
30 – реле-прерыватель контрольной
лампы стояночного тормоза;
31 – реле стеклоочистителя; 32 – переключатель электродвигателя отопителя;
33 – прикуриватель;
34 – выключатели плафонов, расположенные в стойках задних дверей;
35 – выключатели плафонов, расположенные в стойках передних дверей;
36 – плафоны;
37 – выключатель зажигания;
38 – комбинация приборов;
39 – указатель температуры охлаждающей жидкости;
40 – контрольная лампа дальнего света фар;
41 – контрольная лампа наружного освещения;
42 – контрольная лампа указателей поворота;
43 – контрольная лампа заряда аккумуляторной батареи;
44 – контрольная лампа давления масла;
45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости;
46 – указатель уровня топлива;
47 – контрольная лампа резерва топлива;
48 – лампа освещения комбинации приборов;
49 – переключатель света фар;
50 – переключатель указателей поворота;
51 – выключатель звукового сигнала;
52 – выключатель омывателя ветрового стекла;
53 – переключатель стеклоочистителя;
54 – выключатель наружного освещения;
55 – выключатель освещения приборов;
56 – датчик указателя уровня и резерва топлива;
57 – лампа освещения багажника;
58 – задние фонари;
59 – фонарь освещения номерного знака;
60 – фонарь света заднего хода

Для увеличения схема электрооборудования автомобиля ВАЗ-21011, ВАЗ-21013 щелкните по рисунку


Схема соединений стартера

Схема системы зажигания

Схема включения наружного освещения

Схема включения фар

Схема включения указателей поворота

Рубрики

Архивы

Пеногенератор для нанесения активной пены на автомобиль, ценой в 5 долларов

Простой способ заточить сверло

Завязать трос в петлю. Разорвем для проверки прочности.

Токарные станки. Цены.

Подобрать станок по России

Подобрать станок по Украине

Подарки для настоящих мужчин

Практическое пособие по дуговой сварке. Учимся варить красивые прочные швы

Емкость на 2 тонны ценой в 8 долларов

Сделать пиролизный котел своими руками. Инструкции, чертежи, помощь.

Здесь рождаются профессионалы. Хобби, токарные станки, теплицы. Делимся тем, в чем мы доки

Электронная схема ВАЗ 2106. Схема электрооборудования Лада Самара. Схема зажигания и системы управления двигателем

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны от автомобиля. В данном случае он выполняет роль второго провода (минус). Соответственно, все электрические компоненты сделаны и подключены к конкретной модели работы.

Особенности электропроводки модели «Классика»

Основные характеристики, которыми обладает электронная почта ВАЗ 2106:

  • активация электрических цепей непосредственно через замок зажигания;
  • соединение с аккумуляторами с участием блока предохранителей;
  • ведущие ключевые корпуса.

Таким образом, в случае выхода из любой системы, желательно искать прямо с замка зажигания и контактной группы.

Роль этого узла следующая:

  • управляет системой зажигания автомобиля;
  • играет противоугонную, в том числе охранную;
  • позволяет прикрепить неисправный автомобиль с «ДТП».

Причины ремонта замка зажигания

Замок зажигания «Шестерка» имеет 4 режима с разным функционалом:

  1. В режиме «0» можно подавать только проволоку 30 и 30/1.Остальные функции отключены.
  2. Режим «І» дает возможность работать с ходовыми огнями, приводом дворников, двигателем печки.
  3. Режим «II» — в этом случае проводка на ВАЗ 2106 активирует сигналы вращения, приборную панель и систему зажигания.
  4. Положение ключа «III» подает питание на клеммы 30/1 и 30-int. Работает авто стартер.

Замена замка зажигания может потребоваться по нескольким причинам:

  • Во-первых, реально в случае утери ключей.
  • Во-вторых, с момента появления личинки замок зажигания подвергается износу, и это сказывается на запуске двигателя.
  • Кроме того, может быть проблема с группой контактных проводов, которая может привести к.

Совет: Кстати, эту работу несложно провести самостоятельно, хотя цена на услуги автоэлектрика будет не одна. Для выполнения подобных работ заранее подготовьте продолжение и крейцкопф (ну и новый замок зажигания, если нужно).

И состоит из следующих элементов и деталей:

  • замковый корпус;
  • Контактный диск
  • ;
  • запорная штанга;
  • ролик и контактная втулка;
  • блок.

Проверка работы травера

Как поменять замок

Демонтаж старого узла

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно так:

  • выключить аккумулятор;
  • откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем его;
  • выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
  • Электропроводка ВАЗ 2106
  • требует снятия фиксатора — для этого вставляем прошитое в отверстие и снимаем фиксатор;
  • после того, как вы сняли замок (см. Видео), настоятельно рекомендуется подивиться контактным проводам, чтобы не перепутать их при обратном подключении;
  • ставим новый замок в обратном порядке.

Замена контактной группы

Электросхема ВАЗ 2106 спроектирована таким образом, что при необходимости замену контактной группы можно произвести без демонтажа замка зажигания. Однако, если снять ее силой, то поставить обратно почти не удастся. По этой причине нам потребуется выполнить все перечисленные выше операции.

Важно! После снятия фиксатора снимаем стопорное кольцо с его тыльной стороны и устанавливаем новую контактную группу (как на фото).


Приобретать только качественные запчасти рекомендуется, причем лучше это делать у проверенных автосалонов, ведь сегодня в продаже много подделок. Отличительными свойствами оригинального замка зажигания станут такие характеристики:

  • Корпус отличается аккуратностью, с гладкими краями;
  • верхняя часть замка плавно роляет;
  • широкую голограмму невозможно нарушить без ее разрушения;
  • свободное движение ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей — установка зажигания бесконтактного типа. Однозначно, от такого нововведения автомобиль только выигрывает — двигатель работает равномерно, Исчезли сбои при разгоне автомобиля В холодное время намного проще запустить мотор. Кроме того, есть экономия, связанная с расходом топлива.

Схема подключения на ВАЗ 2106 в этом случае практически идентична: основные отличия — наличие датчика пульса и отсутствие траверсы.Во время работы двигателя датчик вырабатывает импульсы, поступающие на транзисторный ключ.

Уже с ним вырабатываются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток поступает на свечи зажигания в нужной последовательности.

Итак, вы приобретаете прикосновение бесконтактного зажигания к ВАЗу «Классик», которое должно соответствовать по своим характеристикам двигателю автомобиля. Далее нам потребуется схема проводки на ВАЗ 2106.

В комплектации такого зажигания должны быть следующие запчасти:

  • коммутационный блок;
  • Катушка
  • ;
  • комплект высоковольтной проводки;
  • свечи зажигания — ДВРМ;
  • соединительные провода.

Этапы работы

Для успешной замены зажигания бесконтактным важно придерживаться принципов соблюдения правильной технологии работы.Снимите минусовую клемму с аккумуляторной батареи. Этим действием всегда нужно запускать любые виды электроустановок.

Тут на помощь придет проводка от ВАЗ 2106:

  1. От катушки зажигания отключаем провода и главный высоковольтный провод.
  2. Снимите крышку траверсы.

  1. Ползунок нужно ставить так, чтобы не сбивать его необходимые настройки.
  2. Этикетка на блоке размещается там, где есть прорези в нижней части шасси траверса.
  3. Откручиваем гайку и снимаем старую резину бывшей контактной системы зажигания.
  4. Перед установкой новой системы откройте крышку обновленного траверса и установите бегунок в то же положение, что и на старой резине. Вы можете положить его в блок головки блока.
  5. Сдвиньте этикетку на необходимый уровень и закрутите гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 — одета крышка, подключены высоковольтные провода.Можно приступать к демонтажу старой катушки зажигания (о ней говорилось выше).

  1. Устанавливаем новую катушку и доводим до нее очередной отвод высоковольтного провода.
  2. Теперь установите все высоковольтные провода на место. Контакт «К» нам понадобится для коричневых проводов новой катушки, а синих проводов пойдут на контакт «b».
  3. Нужно выбрать место для размещения переключателя, чаще это делается в районе бачка омывателя. Укреплен на самостоятельном нанесении.

Замена проводки ВАЗ 2106 произведена, провода можно натянуть изолентой. Осталось запустить двигатель и отрегулировать работу системы зажигания.

Примечание! Если мотор вашей «шестерки» стал работать с перебоями и с перебоями, а также это сопровождалось пропаданием мощности, причина пропуска зажигания может быть легко.

В первую очередь следует обратить внимание на целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания.Свечи зажигания проверяются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

Заключение

Как видите, в уходе за электромобилем нет ничего сложного. Важно только грамотно и аккуратно выполнить всю работу. Таким образом вы продлите жизнь своему железному другу. Удачи на дорогах!

Электрооборудование на автомобиле ВАЗ 2106 выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии подключены к «массе», выполняющей функцию второго провода.В 90-е годы в схему электрооборудования были внесены небольшие изменения. Итак, теперь на машину установлен один звуковой сигнал без включения, не используются подсветка открытых передних дверей и реле лампы ручного тормоза. Также на автомобиль устанавливаем задний противотуманный фонарь. Систему обогрева заднего стекла можно установить на часть автомобиля. Большинство цепей включены в выключатель зажигания. Всегда включены (независимо от положения ключа в замке зажигания) силовая цепь звуковых сигналов, прикуриватель, стоп-сигнал, плафоны, розетка для переносной лампы, силовая цепь сигнализации и сигнальные огни открытой двери .

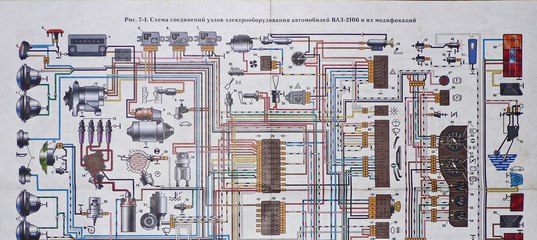

Схема

1 — боковые указатели поворота; 2 — кофточки; 3 — внешние фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель системы охлаждения двигателя ВАЗ 2106; 7 — Датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — включение звуковых сигналов; 9 — включение электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения ВАЗ 2106; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя лобового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — Свечи зажигания ВАЗ 2106; 17 — Датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — лампа подкаста; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — Генератор ВАЗ 2106; 23 — Стартер ВАЗ 2106; 24 — аккумуляторная батарея; 25 — Соответствующая лампа заряда аккумулятора; 26 — реле включения ближнего света фар; 27 — Реле включения дальнего света фар ВАЗ 2106; 28 — реле стеклоочистителей; 29 — Блок дополнительных предохранителей; 30 — блок главных предохранителей; 31 — Выключатель заднего фонаря; 32 — Выключатель контрольной лампы стояночного тормоза; 33 — розетка переносной лампы; 34 — Реле-прерыватель индикатора вращения и тревоги; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — Реле обогрева заднего стекла *; 38 — резистор электродвигателя отопителя; 39 — Лампа освещения широкого ложа; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла *; 42 — выключатель зажигания; 43 — Выключатель ближнего-дальнего света; 44 — переключатель указателя поворота; 45 — Переключатель звукового сигнала; 46 — выключатель стеклоочистителя; 47 — Выключатель мастера лобового стекла; 48 — Выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — Фонарные выключатели сигнализации открытых передних дверей; 54 — Фонари сигнализации открытых передних дверей; 55 — выключатели плафоны, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — Указатель температуры охлаждающей жидкости ВАЗ 2106; 58 — указатель давления масла с контрольной лампой; 59 — Тахометр ВАЗ 2106; 60 — контрольная лампа стояночного тормоза; 61 — Лампа заряда АКБ; 62 — Контрольная лампа воздушной заслонки карбюратора; 63 — Спидометр ВАЗ 2106; 64 — контрольная лампа наружного освещения; 65 — Контрольная лампа указателя поворота; 66 — дальний свет фар; 67 — Реле-прерыватель контрольной лампы стояночного тормоза; 68 — Выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — переключатели плафоны, расположенные в стойках задних дверей; 71 — Плафоны; 72 — элемент обогрева заднего стекла *; 73 — лампа освещения багажника; 74 — датчик указателя уровня и запаса топлива; 75 — задние фонари; 76 — Освещение подсветки номерного знака.

* Устанавливается на части автомобилей ВАЗ-2106

Неисправность

Причина неисправности

Метод разработки


Аккумулятор разряжен

Автомобиль давно не эксплуатировался

Зарядите аккумулятор с помощью зарядного устройства или другого автомобиля

Неисправный генератор

См. Генератор

Почищен контакт в электрических цепях: Ослаблено крепление проводов на генераторе, блоке предохранителей (предохранитель № 10), клеммах на АКБ, окислены поверхности клемм или штырьков

Сдвинуть окисленные поверхности, подтянуть соединения, заменить перегоревший предохранитель (после проверки цепи, защищенной им)

При выключении зажигания появляется много потребителей электроэнергии (радио, сигнализация, радиостанция и т. Д.)

Уменьшить количество потребителей, работающих от АКБ. При длительной стоянке удаляют магнитолу (как правило, для питания ее памяти требуется значительный ток — несколько десятков миллиампер)

Повреждение изоляции электрических цепей, утечка тока по поверхности аккумуляторной батареи

Проверить ток утечки (не более 0,01 и при выключенных потребителях), очистить поверхность аккумулятора раствором питьевой соды или аммиачного спирта

Короткое замыкание между пластинами («закипание» электролита, локальный подогрев батареи)

Заменить аккумулятор

В электролит попали соли железа, прочие примеси (ускоренный саморазряд аккумулятора)

Заменить аккумулятор

Сульфатные пластины из-за высокой концентрации кислоты или естественного старения аккумулятора (его контейнера)

Заменить аккумулятор

Низкий уровень электролита

Если не было случаев разбрызгивания электролита, капля дистиллированной воды


Электролит на поверхности аккумулятора

Повышенный уровень электролита

Соберите электролит из банок аккумулятора пипеткой с резиновой грушей

«Закипание» электролита от перезарядки аккумуляторов (высокое напряжение в бортовой сети)

См. Генератор

«Закипание» электролита из-за сильного сульфатирования пластин или их короткого замыкания (напряжение заряда в норме)

Заменить аккумулятор

Трещины на батарейном отсеке, закрытые крышки

Оберните крышки, прочистите вентиляционные отверстия, аккумулятор с трещинами на корпусе Замените

Присутствуют Схемы электрооборудования ВАЗ 2110 1996+ г.V. Для более активных водителей на базе этого двигателя была разработана 16-клапанная версия с бензиновым двигателем рабочим объемом 1,5 л. Обладая мощностью 94 л.с., с двухвинтовой головкой цилиндров, обеспечивающими повышенные показатели мощности (69 кВт) и крутящего момента (130 Нм), позволяя автомобилю иметь улучшенные динамические качества. Автомобиль, оснащенный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км / ч, а разгон до «сотни» занимает всего 12,5 сек. Эти модификации на дорогах встречаются все чаще, как и 2-х литровые 150-сильные версии ВАЗ-21106 STI — достаточно экономичные, выразительные и дорогие.Ведь двигатель Opel X20xEV с двухступенчатой ​​16-клапанной ГБЦ и системой точечного впрыска позволяет разогнаться до 205 км / ч. С ним стокилометровый барьер преодолевается всего за 9,5 с. Еще есть боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со специальной трубчатой ​​рамой безопасности, встроенной в кузов. Его максимальная скорость составляет 220 км / ч, а время разгона до 100 км / ч занимает всего 7 с! Но он им сделан, только по заказу спортсменов, и он того стоит — как раллийные иномарки: дорого (22 тысячи долларов).Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без использования дорогих импортных комплектующих) вполне удачные скорости или, наоборот, комфортные версии «десятки», динамика, управляемость которых значительно улучшена во время движения.

Есть полноприводные версии «десятки» спортивной или переплетенной направленности, но они либо экспериментальные, либо малосекторные, а потому дорогие.

Схема соединений системы генератора

1 — аккумуляторная батарея;
2 — генератор;
3 — монтажный блок;
4 — выключатель зажигания;
5 — Индикатор заряда аккумуляторной батареи в комбинации приборов

Подключение стартера — схема


1 — аккумуляторная батарея;
2 — генератор;
3 — стартер;
4 — Замок зажигания

Схема системы зажигания ВАЗ 2110

ВАЗ 2107 — заднеприводный автомобиль, созданный на базе ВАЗ 2105.Это один из представителей так называемой классики. Выпуск его завершен в 2012 году. Выпускается в кузове седан. Схема электрооборудования ВАЗ 2107 немного отличается от схемы ВАЗ 2105.

Многие автовладельцы желают не просто пользоваться автомобилем, но и понимать, как работает та или иная система. Для того, кто ориентирован на электрооборудование 2107, не составит труда найти причину проблемы и самостоятельно провести незначительный ремонт.

Схема электрооборудования ВАЗ 2107 Карбюратор

Электрооборудование автомобиля, схематично изображенное на схеме, называется электрической составляющей. Он графически отображает связи между элементами. Обратите внимание на цвет проводов на схеме, они достаточно точно отражают реальную картину. Это значит, что если провод изображен желтым цветом, значит, скорее всего, он действительно желтый.

Электрооборудование ВАЗ 2107. Системы

Электрощам «Севенки» однопроводной, корпус играет роль «минуса».Такая схема позволяет использовать меньшее количество проводов и значительно упрощает их монтаж. Электрооборудование ВАЗ 2107 Карбюратор условно делится на следующие системы:

Питание

Данная система представлена ​​генератором и аккумулятором. Он отвечает за питание всех электроприборов и электронных устройств автомобиля.

Генератор

При включенном двигателе электроприборы питаются от генератора переменного тока. Генераторы на ВАЗ 2107 выпускались в двух модификациях с шильдиками 372.3701 и 9412.3701. Последняя модель является улучшенной, так как имеет блок выпрямителя, защищенный пластиковым коробом, крыльчатка расположена внутри, уменьшены размеры контактных колец, значительно снижен износ деталей.

Аккумуляторная батарея

Аккумулятор отвечает за питание всех устройств при выключенном двигателе. Также обеспечивает движение при выходе из строя генератора, если заряда достаточно.При выборе аккумулятора важно учитывать тип двигателя (карбюраторный или инжекторный), так как характеристики аккумулятора для этих типов двигателей различаются.

Пуск двигателя

Система запуска двигателя состоит из двух элементов — стартера и замка зажигания.

Стартер

Это устройство, работающее от электричества и отвечающее за запуск двигателя. Он работает так: вращает вал по возрастанию, при этом скорость вращения недостаточна для запуска.Стартеры в разных моделях ВАЗ 2107 имеют некоторые отличия, поэтому нужно внимательно относиться к покупке нового агрегата, если старый пришел в негодность. Покупать нужно именно ту модель, которая шла в комплекте автомобиля от производителя.

Зажигание

Данная система представляет собой совокупность устройств, которые в процессе взаимодействия обеспечивают возникновение искры, воспламеняющей топливо в двигателе внутреннего сгорания. Он представлен тремя основными элементами — замком зажигания (или выключателем), катушкой и свечами и многими дополнительными.

Замок зажигания

Служит для подачи тока в систему зажигания и отключения ее от электричества. Выполнен в виде замка со специальным ключом. Система проста — если ключ вставить в замок и повернуть, контакты замыкаются и зажигание включается, а при просушивании ключа контакты блокируются и система обесточивается.

Свечи

Это специальные устройства для розжига топлива. В двигателях, работающих на бензине, они искровые.Между электродами свечи возникает очень высокое напряжение (десятки тысяч вольт) в результате электрического разряда, который обеспечивает зажигание.

Катушка

Это устройство, которое преобразует ток низкого напряжения, идущий от аккумулятора или генератора, в ток высокого напряжения и передает его на свечи. Это важный элемент системы зажигания, не позволяющий довести двигатель до рабочего состояния.

Освещение и сигнализация

У машины есть внешнее освещение и те, которые отвечают за свет в салоне.Система освещения представлена ​​следующими элементами — блок-фарами, задними фонарями, лампой под капотом, освещением салона, лампой, подсвечивающей номерной знак. Также в систему входит монтажный блок и выключатели освещения.

Устройства управления

Приборная панель автомобиля оборудована шкалами, по которым можно определить правильность работы всех систем автомобиля и выявить неисправности. Показания этих устройств обязан уметь прочитать даже неопытный автолюбитель.Даже если вы вообще не потренируетесь в устройстве станка, прочтите инструкцию и научитесь читать показания приборов на панели, это не только упростит вам жизнь, но и избавит от лишних трат, ведь если вы не отреагируете Из-за ошибки в работе какого-либо элемента электрика вам в дальнейшем придется производить дорогостоящий ремонт.

Дополнительные устройства

Это электронные устройства, без которых может работать машина. К ним относятся очиститель стекол, окон, омыватели стекол и фар, прикуриватель и тому подобное.Некоторые автолюбители начинают свою классику с различных дополнительных опций, например, устанавливают дополнительную светодиодную подсветку, настраивают приборную панель. Это позволяет сделать даже простую недорогую машину стильной и современной.

Электрооборудование ВАЗ 2107 будет вам справочником, если вы планируете самостоятельно ремонтировать электрику автомобиля. На нем подробно показаны приборы, провода промаркированы по цвету и выявят проблему в эксплуатации и устранят ее даже новичку в вопросе электрики.Если вы все еще не уверены в своих силах, то доверьте работу опытному автоэлектрику и тогда вы будете уверены.

Электрические схемы ВАЗ 2101 и 2102 несколько отличаются от схемы ВАЗ 21011 и 21013, для этого мы разместили несколько схем для лучшего ознакомления, с подробным обозначением всех узлов.

  • 1. Фонари
  • 2. Пинтарники
  • 3. Указатели боковых поворотов
  • 4. Аккумулятор
  • 5.Реле контрольной лампы заряда аккумулятора
  • 6. Генератор
  • 7. Стартер
  • 8. Освещение Системное освещение
  • 9. Свечи
  • 10. Датчик контроля давления масла
  • 11. Датчик индикатора охлаждающей жидкости
  • 12. Звуковые предупреждающие сигналы
  • 13. Распределитель зажигания или трамблер
  • 14. Очиститель лобового стекла Elvigator
  • 15. Датчик аварийного падения уровня тормозной жидкости
  • 16. Катушка зажигания или бабина
  • 17.Регулятор напряжения
  • 18. Выключатель очистителя лобового стекла находится в насосе омывателя
  • 19. Обогреватель салона Elvigator
  • 20. Лампа освещения Бардац
  • 21. Удлинитель резистора, нагреватель салона автомобиля Elvigator
  • 22. Розетка для переноски
  • 23. Выключатель ручного тормоза
  • 24. Выключатель стоп-сигнала
  • 25. Уровень проблем с реле
  • 26. Выключатель обратного света
  • 27. Предохранительный блок
  • .
  • 28. Реле ручного тормоза
  • .
  • 29.Реле очистителя лобового стекла
  • 30. РЕЖИМЫ РЕЖИМОВ РЕЖИМОВ СОВМЕСТИМЫХ РЕЖИМОВ
  • 31. Прикуриватель
  • .
  • 32. Плафимон освещения Выключатель находится в стойках задних дверей
  • 33. Выключатели освещения автомобильного освещения, расположенные в стойках передних дверей.
  • 34. Плафоны
  • .
  • 35. Замок или выключатель зажигания
  • .
  • 36. Комбинация приборов
  • 37. Указатель температуры охлаждающей жидкости
  • .
  • 38. Дальний свет фар
  • .
  • 39.Наружное освещение
  • 40. Поворотные указатели поворота
  • .
  • 41. Проверка заряда аккумулятора
  • 42. Проверка давления моторного масла автомобиля
  • 43. Ручной тормоз и уровень тормозной жидкости
  • 44. Указатель уровня бензина в баке автомобиля
  • 45. Контроль предельного запаса топлива
  • .
  • 46. Светильник приборный комбинированный
  • 47. Выключатель звукового предупредительного сигнала
  • 48. Выключатель фар
  • .
  • 49. Переключатель указателей поворота
  • .
  • 50.Выключатель наружного освещения
  • 51. Переключатель приборной панели
  • .
  • 52. Выключатель очистителя лобового стекла
  • 53. Датчик индикации уровня и запаса топлива в баке автомобиля
  • 54. Лампа освещения багажного отделения
  • 55. Фонари задние
  • 56. Освещение Освещение Освещение
  • 57. Освещение задней части автомобиля
  • 58. Заглушки колодок задней балки проводов, конструктивное расположение на ВАЗ 2102
  • 59. Освещение потолка задней части автомобиля ВАЗ 2102
  • .

Ваз 2101 самая первая.История автомобиля «Лада

«. ВАЗ-2101 «Жигули» — легковой заднеприводный автомобиль с кузовом типа «седан». Первая модель выпущена на Волжском автозаводе.

За основу был взят Фиат-124 1966 года выпуска. Конструкция доработана с учетом советских условий — увеличен клиренс, усилена подвеска и кузов, задние дисковые тормоза заменены на барабанные, как более устойчивые к загрязнениям и долговечные. , добавлен «кривый стартер» (заводной кривошип двигателя).Снаружи появилось наружное зеркало заднего вида (слева), ручки дверей стали утопленными. Изменилась конструкция двигателя — распредвал перенесен на головку, увеличено расстояние между цилиндрами (чтобы можно было увеличить их диаметр). Масса автомобиля увеличилась на 90 кг. Всего было внесено более 800 изменений.


Первый ВАЗ-2101 в музее АвтоВАЗа

19 апреля 1970 года на главном конвейере Волжского автомобильного завода собрана первая машина.Самый первый экземпляр сошел с конвейера главный инструктор из Италии Бенито Гвидо Савоини. На сборке присутствовали слесари Волжского автозавода В. Присяжнюк, И. Осипов, В. Гусев, В. Орлихин и В. Глазунов. После 19 лет эксплуатации первый грузовой вагон занял почетное место в Волжском автомобильном музее.

Этот автомобиль — начальный представитель всех классических ВАЗов. Фактически ВАЗ 2101 и последующие модификации получили отличную адаптацию к дорогам СССР на иномарке — FIAT 124 1966 года выпуска.Однако двигатель ВАЗ 2101 был более прогрессивным, за счет верхнего положения распредвала в ГБЦ. Дорожный просвет увеличили на 30 мм, подвеску пришлось переделать и усилить. Больше всего изменилась кузовная модификация ВАЗ 21011 (1974 г.), получив значительно более удобные передние сиденья и прогрессивные механизмы управления, а также пепельницы, которые были перенесены с задних подлокотников и стали располагаться на задней части. дверная панель. Также эту модификацию дополнили более мощным 69-сильным двигателем, имевшим рабочий объем 1.3 литра. У этих машин другая решетка радиатора с часто встречающимися поперечинами, расположенными горизонтально; в нижней части лицевой панели имелось 4 специальных прорези для вентиляции. Бамперы ВАЗ 2101 делались без клыков и на них ставили резиновые накладки по всей длине.

В задней части стоек кузова ВАЗ 2101 стали размещаться отверстия для специальной вытяжной вентиляции салона, которые прикрыли оригинальными решетками, стоп-сигналы и поворотники получили светоотражатели.На автомобиль установили сигнал заднего хода. Спустя некоторое время начали делать версию ВАЗ-21013, имеющую кузов 21011 и двигатель ВАЗ 2101 объемом 1,2 литра. «Полицейская» версия ВАЗ-21016 получила мощный 71-сильный (77 л.с. по устаревшим ГОСТам) двигатель ВАЗ-2103.

Экспортная версия автомобиля получила название Lada 1200. Свыше 57 тысяч автомобилей было отправлено в страны социалистического содружества — ГДР, Чехословакию, Болгарию, Венгрию и Югославию. Вскоре «Жигули» появились на дорогах Германии, Франции, Великобритании, Австрии, Швейцарии, Египта и Нигерии.

Производство автомобиля ВАЗ 21011 было остановлено в 1981 году, а ВАЗ 2101 — в 1982 году. Тогда стали выпускать лишь разновидность «копейки» ВАЗ-21013.

Хотя автомобили производились в СССР еще в 60-х годах прошлого века, их дефицит был невероятный. «Победы», «Волга», «Москвичи» и «Запорожец» распределялись исключительно по спискам предприятий, и чаще всего их можно было купить даже на рабочем месте только по большим тягам.20 июля 1966 года, проанализировав 54 различных строительных объекта, ЦК КПСС и Советское правительство приняли решение о строительстве нового крупного автомобильного завода в городе Тольятти. Подготовку технического задания поручили итальянскому автомобильному концерну «ФИАТ». 15 августа 1966 года в Москве глава FIAT Джанни Аньелли подписал с министром автомобильной промышленности СССР Александром Тарасовым договор о создании автомобильного завода в городе Тольятти с полным производственным циклом.


01. Территория будущего автомобильного завода, 1966 год.

02. Первая палатка на месте будущей постройки. В центре группы — генеральный директор Волжского автомобильного завода В.Н. Полякова, 1966

03. 3 января 1967 года ЦК ВЛКСМ объявил о строительстве Волжского автомобильного завода Всесоюзным ударным корпусом ВЛКСМ. Тысячи людей, в основном молодежь, приехали в Тольятти на строительство автогиганта.

04. Строительство отечественного автогиганта поручено дирекции «Куйбышевгидрострой». В январе 1967 года на строительной площадке был выкопан первый кубометр земли.

05. На отдел кадров Куйбышевгидростроя обрушился многотысячный поток писем с просьбами принять участие в строительстве завода. Все понимали, что строить, а потом работать на ВАЗе — это значит быть в эпицентре современной жизни, и возможность получить квартиру в Тольятти была более вероятной, чем где-либо еще.

06. Начальник управления Куйбышевгидростроя Николай Семизоров вспоминает, что его просто поразили масштабы строительства. За четыре года планировалось построить завод, ТЭЦ, Автозаводский район Тольятти и многое другое общей стоимостью (по самым скромным подсчетам) более двух миллиардов рублей.

07. Государство не жалело денег на постройку ВАЗа. За короткое время Куйбышевгидрострой из крупной строительной организации, хоть и имея на своем счету строительство Волжской ГЭС имени Ленина, действительно превратился в гиганта.

08. Технический проект автозавода разработан итальянским автомобильным концерном FIAT при участии института «Промстройпроект». Непосредственное участие в проектировании будущего гиганта приняли коллективы более 40 проектных институтов нашей страны.

09. С 1969 года на заводе начали формироваться трудовые коллективы, большинство из которых составляли строители завода.

11. Продолжен монтаж производственного оборудования на 844 отечественных заводах, 900 заводах социалистического содружества, фирмах Италии, Германии, Франции, Англии, США и других стран.

12. В.Н. Поляков, первый директор ВАЗа, руководивший заводом с 1966 по 1975 год.

13. Укладка пола по главному конвейеру, 1969 год

14. Строительное управление ВАЗ

16. Различные музыкальные коллективы часто бывал на стройке.

19. Киоск «Союзпечать» рядом со строительной площадкой.

20. За основу первого автомобиля ВАЗ была взята модель ФИАТ-124; в 1965 году он выиграл титул «Автомобиль года» в Европе.На фото первый ФИАТ на Дмитровском полигоне.

21. Параллельно со строительством завода FIAT-124 проходил испытания на Дмитровском полигоне. Суровые бытовые условия оказались «итальянцам», мягко говоря, не по зубам. Уже через 5000 км машину пришлось почти выбросить. «ФИАТ» практически «разлетелся» по кузову, выявил неспособность шасси и особенно тормозов к нашим реалиям. Дорожный просвет «итальянца» в 110 мм оказался маловат в сложных дорожных условиях Союза.Было решено его увеличить. Правда, когда итальянцы узнали, что россияне собираются «поднять» машину на 17-17,5 см над землей, они всерьез спросили: «А вы не собираетесь строить дороги в России?»

22. Первая «Жигули» на конвейере, 1970 год.

23. 19 апреля 1970 года с магистрали ВАЗ сошли первые шесть автомобилей ВАЗ-2101 «Жигули», ныне известные в большинстве зарубежных стран как «Лада». конвейер. Первенец оправдал ожидания своих создателей. Ходовые качества были отличными, а капитальный ремонт потребовался только после того, как машина проехала расстояние, равное десяти поездкам из Москвы во Владивосток.

24. Роль первенца ВАЗа в истории отечественного автопрома трудно переоценить. С его появлением советский автопром сделал шаг вперед. За 14 лет, проведенных на конвейере, из цеха завода выкатилось около 3 000 000 «копеек».

26. В 1973 году у автомобиля ВАЗ появилось другое название — «Лада», предназначенное для зарубежных потребителей. Одна из версий выбора этого названия гласит, что конструкторы АвтоВАЗа накануне случайно услышали популярную в то время песню «Не надо хмуриться, Лада.В других рассказах проводится аналогия с товарным знаком «Грач», появившимся практически одновременно с «Жигулями». Так или иначе, но это имя сразу всем понравилось.

27. «Вазовцы» идут на работу.

28. Тысячи новых автомобилей разошлись по разным городам Советского Союза и ближнего зарубежья

29. Генеральный директор Волжского автомобильного завода знакомит с мастерскими Секретаря ЦК КПСС А. Кириленко, 1973 г.

30 .Завод с высоты птичьего полета.

31. Новые автомобили ждут своего отправления.

34. Уже в декабре 1973 года на заводе был выпущен миллионный автомобиль.

36. Модель ВАЗ-2108, выполнена в натуральную величину из пластилина.

37. В декабре 1979 года в экспериментальном цехе был собран первый опытный образец автомобиля ВАЗ-2108.

38. ВАЗ ТЭЦ (крупнейшая в Европе на момент строительства) и автомобильный завод.

39.Отдел дизайна.

40. Заводские дни.

41. Конвейер.

42. Цех сборки двигателей.

43. Столовая ВАЗ.

46. Новые автомобили на площадках завода.

48. Завод и Автозаводский район Тольятти вдалеке.

49. 30-летие первой машины. Торжественное движение всеми любимой «копейки» по главному конвейеру, 19 апреля 2000 года.

52.И в заключение коротко о некоторых марках автомобилей, производимых на АвтоВАЗе. Внедорожник Нива выпускается серийно с 1977 года!

53. Первый автомобиль ВАЗ 1970 года выпуска, с заводским номером 0000001, имел одного хозяина в городе Самара и снова перешел в собственность завода в 2000 году, хранится в музее. (годы выпуска ВАЗ-2101 1970-1981)

54. В музее АвтоВАЗа хранится миллионный ВАЗ-2103. (годы выпуска ВАЗ-2103 1972-1983 гг.)

55.ВАЗ-2107 на конвейере. (годы выпуска 1982-2011)

56. ВАЗ-2110, или популярная «десятка». (годы выпуска 1996-2007)

58. Lada Priora выпускается с 2007 года.

59. Lada Kalina выпускается с 2004 года.

60. Новейшая серийная модель АвтоВАЗа — Lada Granta. запущен на конвейер в конце 2011 года.

Краткая справка: общая площадь производственных корпусов автозавода — 2.1 миллион квадратных метров. м, длина конвейеров — 150 км, технологическое оборудование — 16,5 тыс. шт. При строительстве завода введено в эксплуатацию 213 км автомобильных дорог, уложено 180 км железных дорог, 6 млн кубометров монолитного и сборного железобетона, смонтировано 300 тыс. Тонн металлоконструкций. Чтобы понять, какое место Волжский автомобильный завод занял в иерархии советского автопрома, достаточно знать следующий факт: в середине 60-х все действующие заводы СССР выпускали столько автомобилей, включая грузовики и автобусы, сколько спроектирован ВАЗ — 660 тыс. машин в год.

Другие мои исторические обзоры.

Итальянцы получили указание от дружественных итальянцев построить в Тольятти новый современный автомобильный завод. Соглашение, подписанное Министерством автомобильной промышленности СССР с концерном Fiat в августе 1966 года, подразумевало не только строительство предприятия полного цикла, но и оснащение его оборудованием, а также обучение персонала. Новое производство называлось «ВАЗ» — Волжский автомобильный завод.

Эмблему для моделей ВАЗ должны были придумать советские конструкторы.Идея разместить на значке лодку, как и сам эскиз будущего логотипа, принадлежит Александру Декаленкову, сотруднику столичного руководства завода. Итальянцам было поручено изготавливать эмблемы для автомобилей. Кстати, с этим был связан инцидент. Первые три десятка логотипов Fiat выдал с ошибкой — вместо буквы «I» в слове «Тольятти» итальянцы написали «R». Любопытство обошлось без скандалов — бракованные логотипы срочно заменили.
С первых дней работы Волжский автогигант проблем не испытывал.Спрос на автомобили был таким, что продажи ограничивались только объемами производства. Примерно через год работы завод выпустил 100 тысяч копеек, а еще через два с половиной года с конвейера сошел миллионный ВАЗ.


Прототипом ВАЗ-2101 был ФИАТ-124. Внешне ВАЗ-2101 отличался от ФИАТа только более массивными клыками бамперов, утопленными дверными ручками и, конечно же, эмблемами. Но начинка советской машины была во многом разной.

FIAT-124 не был техническим открытием середины 1960-х годов. Классическая компоновка, зависимая задняя подвеска, четырехступенчатая коробка передач не лучше, чем у большинства конкурентов. Двигатель с нижним распредвалом также соответствовал тенденциям, которые были привычны для массовых автомобилей тех лет. А вот мотор ВАЗ-2101 хоть и сохранил рабочий объем двигателя Fiat, но получил другое межосевое расстояние и верхний распредвал в головке блока — на этом нововведении настояла советская делегация, посетившая итальянские заводы и отметившая, что FIAT активно развивались моторы с верхними валами.



ВАЗ 2101

Это нововведение потом сильно упадет на репутацию ВАЗов, когда распредвалы начнут массово выходить из строя — проблема не решится ни в коем случае за один год. А пока конструкция тендерного 124-го активно обрабатывается под суровую советскую жизнь. Условия эксплуатации машины предполагались тяжелыми, поэтому диаметр накладок диска сцепления был увеличен с 182 до 220 мм, коробка передач была переработана, изменена задняя подвеска, с рессор были сняты «амортизаторы» для облегчения их последующего замена.

Выброшены дисковые тормоза сзади, так как на дорогах советской глубинки они были очень грязными и быстро изнашивались. Кстати, позже у ФИАТа на потомках 124-го вернулись задние барабанные тормоза. Шаровая опора усиленная, пружины, во многих местах — кузов. В переднем бампере появилось отверстие для кривошипа (от него опять отказались начиная с ВАЗ-2105) и буксирные проушины под обоими бамперами.



ВАЗ-2105

В 1970-е годы ВАЗ-2101 и его последователи были вполне конкурентоспособны даже на западноевропейском рынке.Ведь в принципе покупатели получали всем известный FIAT по существенно более низкой цене — демпинг был основой успеха советских автомобилей с первых же лет экспорта за границу. В социалистических странах «Жигулей» вообще не хватало — скажем, в ГДР, чтобы получить заветную машину, приходилось стоять в очереди более десяти лет.



ВАЗ-2103

Многие новинки автомобильной техники в СССР впервые массово появились на Жигулях.До ВАЗ-2101 дисковые тормоза устанавливались только на легковые ЗИЛы. В 1972 году на ВАЗ-2103 установили вакуумный усилитель тормозов, тахометр, электрические часы. В 1975 году у «шестерки» появились передние подголовники. В 1980 году на ВАЗ-2105 — первые «Жигули» с полностью новыми (кроме крыши) кузовными панелями — двигателем с ременным приводом ГРМ, блок-фарами, совмещенными с габаритными огнями и указателями поворота. Спустя два года появился ВАЗ-2107 с анатомическими сиденьями, оснащенными встроенными подголовниками.


ВАЗ-2107

Помимо базового двигателя объемом 1,2 л, позже были выпущены версии 1.3; 1,5 и 1,6 литра, различающиеся диаметром и ходом. В 80-е годы на Жигулях появилась пятиступенчатая коробка передач. ВАЗ первым в СССР, пусть и небольшими партиями, выпустил модификации с одинарным впрыском (ВАЗ-21073) и дизельными (ВАЗ-21045).

Но уже к концу второго десятилетия производства Лады на фоне одноклассников выглядели пришельцами из давней эпохи.В салоне тесновато, мощность двигателя невелика, тормоза слабые. Карбюраторные двигатели не соответствовали более строгим экологическим нормам. Все это усугублялось снижением качества комплектующих и сборки.



ВАЗ-21073

Последняя «Лада-2107» (название «Лада» незаметно вышла из употребления), производство которой в Тольятти было прекращено летом 2011 года, сохранила основные черты далеких предков. . Главное отличие: 73-литровый инжекторный двигатель.из. при 5300 об / мин (карбюраторная версия развивала 77 л.с. при 5600 об / мин), что соответствует нормам Евро-3. Во всем остальном это уже не та модель, владельцы которой в начале 80-х были менее удачливы, и выглядели завистливо вздыхающими. В ходе постперестроечных модернизаций и оптимизаций его постепенно упрощали в деталях и не только. В последнее время различия между пятой и седьмой моделями свелись в основном к внешнему виду.

«Копек» начали поставлять за границу в 1973 году.Затем появился «экспортный» бренд «Лада». Как выяснилось, название «Лада», которое носили все автомобили ВАЗ, созвучно французскому со словом «Лада». Поэтому пришлось переименовать экспортную «Жигули» в «Лады». Впоследствии автомобили для внутреннего рынка также стали маркировать Lada, впоследствии полностью запретив название «Lada».


С наступлением девяностых годов и распадом СССР перед заводом встала беспрецедентная концепция — «конкуренция».На фоне криминальных войн за контроль над ВАЗом, унесших сотни человеческих жизней, в страну хлынул поток подержанных иномарок. Десятилетия существования без конкуренции тормозили развитие автогиганта, а автомобили ВАЗ безнадежно отставали от зарубежных. Россияне потеряли интерес к «Жигулям», и заводу пришлось сократить производство автомобилей. Государство пыталось решить проблему повышением таможенных пошлин на ввоз подержанных иномарок, но это не помогло.

После многих лет поиска выхода из кризиса он был найден в сотрудничестве с Renault-Nissan.В 2008 году альянс стал владельцем 25% акций АвтоВАЗа. В том же году на АвтоВАЗе появился новый главный конструктор — Стив Маттин. Ранее он занимал аналогичные должности в Mercedes и Volvo.

Продажа мотоциклов Lada

9 995 долл. США

Боксборо, Массачусетс

Категория —

Двигатель —

Размещено за 1 месяц

Photo Viewer 1980 Москвич ИЗ 408 Редкий малый пробег Все доступные источники финансирования и сделок Важная информация Год Марка Модель Пробег Двигатель 1980 Москвич ИЗ 408 21 580 1478 куб.см УЗАМ-412 Внешний интерьер, запасной номер VIN Коричнево-красный # 070167 C070167 Фото Привет, меня зовут Дмитрий! Я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей оценке стоимости.Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле с оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected], начиная с 1.99% на автомобили и 2,44% на велосипеды! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле с оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле с оценкой.Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле с оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected], начиная с 1.99% на автомобили и 2,44% на велосипеды! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле с оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле с оценкой.Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле с оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected], начиная с 1.99% на автомобили и 2,44% на велосипеды! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле с оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле с оценкой.Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле с оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected], начиная с 1.99% на автомобили и 2,44% на велосипеды! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле с оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле с оценкой.Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле с оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected], начиная с 1.99% на автомобили и 2,44% на велосипеды! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле с оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентаря на AlphaCars.com Привет, меня зовут Дмитрий, я буду рад ответить на любые ваши вопросы об этом автомобиле, доставке, финансировании, дополнительных скидках и вашей торговле оценкой. Мой прямой номер — 978-237-5901, а мой адрес электронной почты — [email protected]. Начиная с 1,99% для автомобилей и 2,44% для велосипедов! До 72 месяцев без предоплаты для квалифицированных покупателей! ОТКРЫТЫЕ ЦЕНЫ! НИКАКИХ СКРЫТЫХ ПЛАТЕЖЕЙ! Просмотреть больше инвентарь на AlphaCars.com Описание 1980 Москвич ИЗ 408 978-263-9000 alphacars.com Чистое право собственности и готовность к регистрации, запасные части и обслуживание легко доступны через AlphaCars.Простота обслуживания и низкая стоимость владения. Почти 25 лет назад мы в AlphaCars установили самые высокие стандарты качества наших подержанных автомобилей. Без каких-либо отклонений эти стандарты соблюдаются и сегодня. Все без исключения подержанные автомобили проходят тщательный технический осмотр, за которым следует тщательное техобслуживание и детализация в салоне. После двух предыдущих поколений моделей Москвич с закругленными краями, построенных таким образом в соответствии с автомобильной модой того времени, Москвич 408 третьего поколения с острыми углами стал настоящим прорывом.По сравнению со своими предками он выглядел как ракета и символизировал новую эру. Даже его приборная панель выглядела космически, и действительно, ее дизайн был вдохновлен недавним началом освоения человеком космоса. Тогда у Москвича не было прямых конкурентов в СССР. Завод «Лада» еще не строился, доступный «Запорожец» существовал только в инженерных чертежах, а «Волга» была далеко вне конкуренции. Именно этот Москвич 408, который мы предлагаем, относится к первой серии (их было две). Они выглядят в основном одинаково, и круглые фары вместо прямоугольных сразу говорят вам о разнице.Этот автомобиль успешно экспортировался в разные страны Европы, а часть Москвич 408 даже собирали в Бельгии и Болгарии. Фактически, половина продукции Москвич 408 шла на экспорт или собиралась за границу. Интересный факт: Москвич 408 стал первым автомобилем СССР, прошедшим краш-тесты. Мы уверены, что хоть эти машины и не продавались в США, они покорят здесь сердца так, как когда-то в Европе. Ожидайте впечатления! Это один из прекрасных автомобилей из нашего знаменитого списка, подобранного вручную.Работайте со знающей и авторитетной командой профессионалов AlphaCars. Мы ценим ваш бизнес и с радостью обработаем вашу сделку по покупке БЕЗ ДОПОЛНИТЕЛЬНЫХ КОМИССИЙ. Позвоните нам и узнайте, как покупка машины может быть приятной и увлекательной! Мы предлагаем услуги по транспортировке автотранспорта через сеть застрахованных и надежных грузоотправителей. Посмотреть на YouTube Посмотреть на YouTube Связаться с нами Связаться с дилером AlphaCars и Ural of New England Дмитрий Быховский, генерал-майор. [email protected] Безопасная заявка на кредит в Интернете Подача заявки на ссуду на покупку автомобиля в Интернете — один из самых быстрых и простых способов подачи заявки.Нашу безопасную онлайн-заявку легко заполнить, все, что вам нужно, это несколько личных данных и данных о работе. Начать сейчас. Ниже приведены некоторые из других автомобилей, которые в настоящее время доступны в AlphaCars и Ural of New England. О нас AlphaCars Продажа и обслуживание прекрасных иностранных автомобилей в течение 24 лет с безупречным послужным списком. AlphaCars делает процесс покупки очень простым, а владение автомобилем простым и доступным. Мы считаем, что автомобиль должен приносить удовольствие и удовольствие, а также обеспечивать удобную и надежную транспортировку.Sell-My-Car Эта программа сразу же стала хитом среди наших клиентов с тех пор, как мы начали ее более 10 лет назад. Все дело в простоте и цене! Возможность продать автомобиль нам напрямую или позволить нам продать его для вас, чтобы получить максимальную прибыль с нулевым участием. Скидки на обслуживание, хранение и многое другое. Урал из Новой Англии. Наше подразделение мотоциклов, которое продает и обслуживает мотоциклы Урал российского производства с коляской, задней передачей, дополнительным 2WD, стояночным тормозом и многими другими очень интересными функциями.Мы оказались самым крупным дилером в мире с самыми большими товарными запасами. Сервисная служба Известно, что превосходит ожидания самых требовательных клиентов, когда дело касается внимания к деталям и качеству работ, деталей и материалов. Вы будете впечатлены, когда ваш автомобиль будет обслуживаться в наших отсеках людьми, которые любят работать с автомобилями. Вещи, которые помогают нам добиться успеха Нам нравится работать с людьми. Мы любим автомобили и мотоциклы. У нас есть преданная своему делу команда, ориентированная на конкретные задачи. Мы относимся к клиентам так, как хотим, чтобы относились к нам.Мы обеспечиваем быстрое и вежливое обслуживание в сочетании с непревзойденным знанием транспортных средств. Как семейная компания, мы предоставляем индивидуальное обслуживание каждому клиенту и уделяем особое внимание каждой работе по обслуживанию, которую мы выполняем, и каждому продаваемому нами автомобилю или велосипеду. Сроки и условия: Мы оставляем за собой право отменить любую или все ставки по нашему усмотрению или досрочно завершить аукцион, если автомобиль продан с лота. МЫ ПРЕДЛАГАЕМ ФИНАНСИРОВАНИЕ: Все участники торгов должны иметь предварительно одобренные ссуды / финансирование или иметь возможность платить наличными. Мы в AlphaCars работаем с множеством различных банков и можем помочь вам с организацией финансирования.Отправьте электронное письмо на адрес [email protected] или позвоните по телефону 978-263-9000 добавочному 111, и мы сможем помочь вам с финансированием этого автомобиля. Победители торгов должны позвонить нам по телефону 978-263-9000 доб 111 в течение 24 часов после закрытия аукциона, чтобы подтвердить покупку, в противном случае автомобиль может быть повторно выставлен на торги или продан любому другому квалифицированному покупателю. Невозвращаемый депозит в размере 1000 долларов США необходимо внести в течение 2 рабочих дней после закрытия аукциона. Победитель торгов должен полностью оплатить и получить автомобиль не позднее, чем через 14 дней после закрытия аукциона. Оплата может производиться наличными, банковским переводом, денежным переводом или кассовым чеком.Резиденты Массачусетса облагаются налогом с продаж в размере 6,25%, налогом на титул и регистрационными сборами. Покупатели из других штатов несут ответственность за уплату всех налогов и сборов штата, округа, города, а также сборов за правовой титул в штате, в котором транспортное средство будет зарегистрировано. Все налоги и сборы должны быть оплачены в полном объеме, чтобы транспортное средство было зарегистрировано и зарегистрировано. МЫ ПОМОЖЕМ ВАМ С ДОСТАВКОЙ: Покупатель несет ответственность за организацию доставки и расходы. Опять же, мы работаем с множеством различных судоходных компаний и, скорее всего, сможем помочь вам с доставкой.Вы можете написать нам по электронной почте [email protected] или позвонить по телефону 978-263-9000 добавочный 111, чтобы договориться. Объявление создано eCarList.com. Позвоните по телефону 214-722-8200, чтобы узнать, как eCarList может обслуживать ваше представительство.

Все для тюнинга ВАЗ 21013. Аэрография, хотелось радикально и легко поменять «копейку»

Качественные запчасти для спортивного тюнинга на ваз 2101

Сайт нашего тюнингового магазина специализируется на продаже качественных автозапчастей для тюнинга автомобилей ВАЗ и иномарок.Здесь вы можете найти запчасти для тюнинга и ремонта советской классики ВАЗ 2101.

ВАЗ 2101 (в простонародье «Копейк») берет свое начало с далекого 1972 года. Это была первая модель, выпущенная Волжским автомобильным заводом. Модель 2101 была признана лучшим отечественным автомобилем ХХ века по результатам всероссийского опроса, проведенного журналом «За рулем». Всего было выпущено почти 5 миллионов автомобилей ВАЗ 2101 всех модификаций.

Внешний тюнинг

Обновление ВАЗ «Классика» стоит начать с внешнего тюнинга.Для этого потребуются спойлеры, фары, бамперы, оптика, решетки, крылья, замки и прочее. Разнообразие и качество наших запчастей порадует любого автовладельца.

Тюнинг салона

Не забывайте о тюнинге салона вашего автомобиля. Поможем переделать салон вашего автомобиля как до неузнаваемости, так и легких особенностей тюнинга. Для начала можно установить спортивный руль и четырехточечные ремни безопасности, спортивные сиденья, они изящно подчеркнут спортивный стиль вашего автомобиля.Вы также можете украсить приборную панель и многое другое вы найдете на просторах нашего сайта.

Запчасти для тюнинга

Тюнинг основных узлов машины очень важен, особенно если ваша машина будет участвовать в гонках. Всегда в наличии Спортивные запчасти на двигатель, трансмиссию, подвеску, тормозную и выхлопную системы, турбо. Наш магазин может предложить как оригинальные запчасти, так и варианты замены.

Автомобили марки ВАЗ — самое популярное детище отечественного автопрома.Сегодня на наших дорогах можно увидеть в большом количестве старые модели — как «копейки», так и те, которые были выпущены недавно. По качеству и эксплуатационным характеристикам такие машины заметно уступают продукции известных зарубежных концернов, но не перестают пользоваться спросом у отечественных потребителей.

Объясняется это тем, что автомобиль марки ВАЗ намного дешевле иномарки, что не каждому по карману. Кроме того, для наших автомобилей проще и дешевле покупать запчасти и комплектующие, они лучше адаптированы к особенностям отечественных реалий.


Тюнинг ВАЗ 2107 своими руками

Что касается недостатков экстерьера, салона и недоработок конструкции, то в этом плане отечественные автомобили имеют огромное преимущество перед зарубежными. Они дают огромное пространство для воплощения самых разных творческих идей по усовершенствованию автомобилей — Тюнинг ВАЗ стал своеобразной визитной карточкой российских автомобилистов. Отечественные мастера проявляют столько смекалки и плавки, выполняя тюнинг автомобилей, что иностранные гости дарят только диве.

ВАЗ 2101
Вариант тюнинга

Ниже мы рассмотрим, как на старых моделях этой марки можно выполнить внешний тюнинг — фото поможет составить более полное представление о нем.Улучшения снаружи обычно вызывают больше восторга у окружающих — ничего удивительного в этом нет, ведь они заметны с первого взгляда.

Туунигуем «Копейка»

Обычно тюнинг ВАЗ 2101 начинается с замены дисков — это поможет сделать внешность автомобиля более привлекательной, а езду по плохой дороге — мягче и комфортнее. Самый выгодный вариант — кованые диски — они прочнее и надежнее других. Однако их стоимость достаточно высока — не каждый решится потратить определенную сумму денег, и в этом случае можно приобрести литые диски.Они уступают кованым по прочности и надежности, но выглядят очень стильно.


Тюнингованный Ваз 2101.

А если вы уже решили поменять диски на машине, заодно поставьте новую резину.

Перетяжка обивки салона очень популярна среди владельцев копеек, ведь водитель во время езды находится внутри, поэтому для него важно эстетическое удовольствие и комфорт.


Перетяжка обивки салона ВАЗ 2101

Любителям музыки в салоне установлена ​​музыкальная система с динамиками и сабвуфером — под хорошую песню Ride намного веселее.


Туунинг «Копейк»

Если вы готовы к более серьезной переоборудованию интерьера, вы можете заменить приборную панель и установить дополнительную подсветку — это удобно и стильно.

Очень популярна среди владельцев «копеек» Замена оптики — очень эффектно смотрится светодиодная подсветка. Однако важно не забывать, что все хорошо в меру — некоторые автомобили с обилием подсветки выглядят несколько безвкусно и глупо. А заодно можно подумать о новом бампере — есть очень интересные варианты.


Тюнинг «Копейка»

Какие изменения можно внести в ВАЗ 2102

В этой модели тоже есть где фантазия поднята. Начнем с воздухозаборников на бампере — они делают внешний вид более современным и динамичным. К тому же система охлаждения двигателя работает эффективнее.

Заодно можно поставить решетку радиатора, которая защитит пространство ротора от частиц пыли и грязи, которые попадают туда во время езды.

Пороги из стеклопластика недороги, однако значительно снижают вероятность коррозии от постоянного воздействия влаги и химически активных реагентов.


Тюнинг порогов на ВАЗ 2102

Hepage и электрические зеркала заднего вида, помогая установить их в нужное положение, повышают комфорт обзора дороги за автомобилем. Подогрев исключает вероятность запотевания и появления земли, что повышает безопасность при движении при низких температурах.

На сегодняшний день существует множество вариантов смены оптики автомобиля — изменению подлежат головные, габаритные, поворотные и противотуманные фары, что пробуждает фантазию владельцев.Очень часто при настройке оптики используется светодиодная подсветка, которая в последнее время пользуется широким спросом в среде автомобилистов.


Тюнинг задних фар ВАЗ 2102

Ниже вы можете увидеть на фото тюнинг бампера, который можно сделать даже своими руками. Если вы не чувствуете способностей к такой работе, ничего страшного — различные автомастерские и интернет-магазины предлагают аналогичные товары в огромном количестве.


Тюнинг бампера на ВАЗ 2102

Самый распространенный материал — стеклопластик — он позволяет создавать интересные конфигурации и обеспечивает хорошие показатели при столкновении с препятствием.

Если не хотите тратить деньги и силы на установку нового бампера, можно просто накрыть его виниловой пленкой, которая придаст внешнему виду автомобиля новые нотки.

Решетки радиатора — это отдельный элемент, от которого зависит «выразительность автомобиля» автомобиля. Они должны быть достаточно плотными, чтобы не пропускать пыль и грязь, но при этом обеспечивать полное охлаждение заготовки.


Тюнинг Решетка радиатора на ВАЗ 2102

Некоторые водители не любят очищать пространство под капотом от грязи, и готовы пожертвовать степенью охлаждения.В этом случае изделие выбирается, разделенное «сотами» — значительно уменьшается площадь пространства для попадания пыли.


Тюнинг автомобиля ВАЗ 2102

Внутри салона можно накрыть новое сиденье, заменить приборную панель, сделать подсветку приборов и т. Д. Все зависит от количества денег и энергии, которые вы готовы потратить на улучшение интерьера вашего автомобиля. машина.

Разговор о ВАЗ 2103

Внешние доработки «Тройка» делает иначе. Можно установить суперсовременный пластиковый бампер, оснастить альтернативную оптику конструкцию специализированными элементами, повышающими аэродинамические свойства автомобиля и заменить диски.Ниже вы можете увидеть на фото тюнинг «Тройки», который изменил машину до неузнаваемости — некоторые находят в этом особый шик.

Также рекомендуется подумать об улучшении параметров штатной оптики — с ней можно работать или заменить на что-то более современное и удобное. Светодиодные вставки в оптику — один из самых простых и популярных подходов к внесению изменений в конструкцию оптики станка.

Внутри салона можно внести следующие изменения — вместо штатных сидений установить спортивные, то же самое и с рулем.Если все же заменить обивку и поработать с приборной панелью, будет очень уютно.


Запущен ВАЗ 2103.

Что можно сделать с «четвертой»

В машинах моделей ВАЗ 2104 сделан тюнинг для приведения экстерьера в соответствие с эстетическими предпочтениями современности. При этом фантазия некоторых умельцев настолько беспрецедентна, что на выходе мы получаем совершенно неизвестную модель автомобиля.

На фото ниже мы видим вариант, в котором заменены диски, установлена ​​решетка радиатора, установлена ​​новая оптика и сняты молдинги и ручки замков с корпуса.

Если подойти к задаче более творчески, можно изменить механизм открывания дверей, придумать интересный цвет, установить современный пластиковый обвес с воздуховодами и новую решетку радиатора.


Тюнинг Лада 2104 Универсал

Можно просто увеличить количество хромированных элементов и установить винтажные колпаки — получается классический сдержанный стиль.

Для любителей компактных моделей предлагается вариант, в котором спинка отрезана, и машина выглядит совершенно иначе.

Однако будьте готовы к тому, что придется укоротить карданный вал и отказаться от задних пассажирских сидений.

Оптика «четверки» оживает, если в нее установить светодиодные вставки в виде «ангельских глазков».


Новая оптика на ВАЗ 2104

С задними фонарями тоже можно работать — все в ваших руках.

Если не приходится выезжать на бездорожье и не пугает низкая посадка, интересным выбором станет заниженный салон и уменьшенный клиренс.Автомобиль начинает выглядеть совершенно иначе, хотя для поездок на природу уже не подходит.

В салоне начните переделывать подсветку приборов — она ​​добавит комфорта и удовольствия при вождении.


Салон тюнинг на ВАЗ 2104

Работаем с «пятеркой

«.

Внешний тюнинг ВАЗ 2105 может ограничиться обычной аэрографией, установкой современного пластикового бампера с воздуховодами и заменой решетки радиатора. При этом внешность автомобиля меняется настолько сильно, что узнать с первого взгляда невозможно.

Ниже фото автомобиля, где есть альтернативная оптика, современный пластиковый комплект, стабилизаторы, аэродинамические элементы.

Двери в «пятерке» могут открываться по-разному — это будет выглядеть так.

Вы можете подумать об установке современной стереосистемы с мощными динамиками.

Кроме того, можно подумать о новой обивке и поработать с сиденьями, панелью приборов и рулевым колесом.


Тюнинг автомобиля ВАЗ 2105

Что можно переделать в «Шестерку»

.

Если у вас «шестерка», тюнинг можно производить разными способами — все зависит от того, сколько вы готовы потратить денег, сил и времени.Самым простым и доступным средством является аэрография — многие делают тюнинг ВАЗ 2106 с помощью творческого подхода и красок бугара.

Тюнинг марки ВАЗ 2106, изменение дизайна капота автомобиля, установка нового пластикового обвеса, выбор вместо штатной оптики альтернативы.

В этом плане есть очень интересные и необычные решения.


Тюнинг автомобиля ВАЗ 2106

Обивка автомобиля может полностью копировать лимузин — для этого некоторые владельцы выбирают велюр или бархат.

Панель приборов оформлена в том же духе — выглядит необычно и винтажно. В нем даже установлен небольшой телевизор с кинескопом. Сверху драйвер расположен колонки акустической системы.

О том, как можно улучшить оптику, мы говорили выше — на видео вы видите, как выглядит «шестерка»

Разговор о ВАЗ 2107

Тюнинг ВАЗ 2107 выполняется по тем же принципам, что и на предыдущих машинах. Семерка — более новый представитель классической серии Волжского автозавода, тем не менее, тоже нуждается в небольшом доработке.


Классный тюнинг ВАЗ-2107

Здесь мы видим, что владелец машины не раздумывал в средствах — аэрографии, новом пластиковом бампере современного дизайна, альтернативной оптике, новых дисках полностью изменили экстерьер.

Еще одной изюминкой может стать подсветка дисков — в темноте смотрится очень эффектно.

Встречаем тюнинг ВАЗ 2107, который сегодня широко используется в автомобилях любых марок — элементы для повышения аэродинамических свойств машины.

В ВАЗ 2107 тюнинг оптики, как уже было сказано выше, решает многое — и машина выглядит красивее, и обзор дороги в ночное время намного лучше.

Те, кто делает тюнинг своими руками, ВАЗ 2107 часто оснащают серьезной техникой для прослушивания музыки — музыкальным центром и акустической системой. Как видим, колонки можно вмонтировать прямо в дверь.


Счастливая «семерка»

Для оформления салона выберите эффектную контрастную цветовую гамму — смотрится очень красиво.

4 комментария

Тюнинг ВАЗ 2101: Добавьте мощности двигателю и улучшите обычный вид вашего автомобиля с помощью специальных приемов. Большинство изменений вполне возможно сделать самостоятельно, некоторые манипуляции — только профессионалам.

Прежде всего, определимся с понятием «тюнинг». Это не только перекраска машины или тонировка на ней стекол. В широком смысле тюнинг — это не просто изменение, а изменение в лучшую сторону, придание автомобилю качественно новых характеристик.

Бытует мнение, что любой тюнинг — дорогое удовольствие, которое не ассоциируется с нашими «советскими» машинами, а модернизировать «Москвич» или «копейку» нет смысла.В любом случае все зависит от владельца автомобиля, а грамотное и качественное дополнение не помешает даже «Запорожцу»! Вкладывать деньги в такое дело или нет — решать вам, но если вы уже читали нашу статью, значит, вы всерьез задумались над преображением своей «ласточки»!

Виды тюнинга

Модернизация своего автомобиля можно разделить на два типа: внешнюю и внутреннюю. На внешнюю трансформацию будет проще все провести, а эффект от нововведений заметят все.Такие изменения можно разделить на следующие подгруппы:



  • замена оптики. Выбрать новые фары обычно не составляет труда, однако как их установить;
  • дополнительные «спецэффекты». Сюда входит дополнительное устройство — светодиодная подсветка внутри и снаружи автомобиля, красиво смотрится подсветка дисков. Здесь главное правило не слишком страстно: все хорошо, что в меру.

Сложная часть внутреннего тюнинга включает такие виды метаморфоз:

Результат тюнинга ВАЗ-2101

Несомненный плюс манипуляций с двигателем ВАЗ будет в наличии и огромный выбор запчастей именно к этому модель.Покупка чего-либо для тюнинга ВАЗ-2101 не вызовет затруднений, как и покупка запчастей других марок, подходящих для модернизации автомобиля.

Нет предела совершенству, поэтому каждый владелец автомобиля будет стремиться к наибольшему преображению своего автомобиля. Улучшение качественных характеристик систем главного двигателя позволит значительно снизить расход топлива и увеличить мощность двигателя.Обработка тормозной системы придаст поездкам большую безопасность и маневренность в управлении. Тюнинг салона и кузова хоть и не внесет технических доработок в двигатель автомобиля, но поможет изменить привычный образ «копейки» на более современный.

Трудно найти автолюбителя, который бы все устроил в своей машине. Всегда есть что-то, что нужно подогнать, переделать, приспособить под свои требования. Грамотный подход к тюнингу поможет сделать вашу машину неповторимой, позволит получить от поездки истинное удовольствие.

Тюнинг салон

Тюнинг двигателя



Замена двигателя может производиться без увеличения его объема. Необходимо только увеличить диаметры цилиндров до 76 мм, при этом ход нужно уменьшить до 66 мм. Установленное конструкторами автомобиля стандартное межблочное расстояние позволяет изменять объем топливного бака двигателя. Можно добавить верхний распредвал.

Тюнинг печи


Улучшение печи направлено на улучшение подачи воздуха, т.е.е. работа вентилятора. Стоит заменить «родной» вентиляторный двигатель на более мощный. Это увеличит количество подаваемого воздуха. Минусом станет более шумная работа, но значительно увеличится теплоотдача.

Система отопления

Со временем с подогревом ВАЗ 2101 возникают проблемы: громкая работа вентилятора, течь радиатора, неплотная посадка крышки самолета. Первым делом нужно промыть герметик все соединения отопителя с воздуховодом. Можно заменить электродвигатель вентилятора на аналогичный подшипник качения.

Панель управления


Элегантный внешний вид и удобство эксплуатации добавит установка подсветки от светодиодных ламп. Можно поставить новую подкладку, подобрать под цвет обивки. Некоторые вообще ставили торпеду от иномарки.

3D Тюнинг ВАЗ 2101



Этот вид тюнинга дает уникальную возможность сделать из своего автомобиля все, о чем только мечтали. Установив специальную программу или работая онлайн, вы можете «примерить» на автомобиль спойлеры, бамперы, молдинги, фары и т. Д.Цель такой «примерки» — увидеть, как все это выглядит перед установкой. Настоящий тюнинг ВАЗ 2101 своими руками — корпус стоит недешево, поэтому результат должен оправдать ожидания. Удобный программный интерфейс для 3D-тюнинга позволит комплексно подойти к выбору деталей.

Тюнинг подвески


Если двигатель доработать, то и штатную подвеску нужно доработать, иначе на поворотах машина будет очень маневренной. Чтобы немного занизить подвеску, необходимо использовать укороченные жесткие пружины.Резиновые втулки рекомендуется заменить полиуретановыми: они надежнее и долговечнее. Можно установить двойной стабилизатор, который снизит скорость реакции авто на младенцев и ускорит реакцию подвески на неровностях дороги.

Освещение


Фары можно модернизировать, покрасив подложку или маску. Кроме того, можно тонировать фары, установить светодиодные ленты. Некоторые меняют цвет штатной подсветки. Фары «Ангельские глазки» пользуются популярностью у водителей.Они представляют собой светодиодную ленту, вмонтированную в фары автомобиля. Это освещение используется как днем, так и ночью. Автомобиль с ней выглядит более стильно и современно. Цветовая гамма очень разнообразна.

Внешний тюнинг


Здесь большое влияние оказывает общий вид автомобиля, выбор которого на данный момент огромен. Их штампуют, отливают и выковывают. Последние идеально подходят для наших дорог: прочные, легкие и недорогие. Подходящие диски разные. Стоит только обратить внимание на резиновый профиль: его стоит поставить повыше, так как он смягчит удары по колесному диску и подвеске.

Вы можете придать своему автомобилю необычный вид, применив автоматическое тонирование стекол, которое можно осуществить с помощью электричества и стеклопакета с тонированным стеклом. Сложности в том, что нужно будет внести некоторые изменения в механизм подъема стекла, а он стоит дорого.

Тюнинг карбюратора



Для улучшения характеристик работы необходимо переделать привод дроссельной заслонки дроссельной заслонки с вакуумного на механический.Это позволит машине быстрее и плавнее разгоняться. Рассеиватель основной камеры должен быть больше. Для того, чтобы двигатель и топливо на двигателе большие обороты, нужно установить второй карбюратор. Это улучшает и крутящий момент, и мощность.

Тюнинг багажника копейка


Доработка багажника ВАЗ 2101 сделает его более функциональным и практичным. Вы можете добавить сетку для фиксации объектов, прикрепив ее с помощью липучки или крючков. Кроме того, в багажнике можно сделать перегородку, которая не даст болтаться грузу.Некоторые хозяева устанавливают фальшпол и добавляют в освещение светодиодные лампы. На крышку багажника можно поставить спойлер.

Решетка радиатора



Выглядит на первый взгляд довольно стильно по всей длине передней части машины. Выбирая новую решетку, стоит обратить внимание на размер ячеек. У «родных» они довольно большие и плохо защищены от мусора, пуха.

Бампер задний и передний






Для того, чтобы машина выглядела более агрессивно, спортивно, можно выбрать объемный бампер, который к тому же улучшит аэродинамические свойства машины.

Италия из Италии: история жизни и тюнинга ВАЗ 2101


История

Породный автомобиль ВАЗ 2101 ведется от итальянского спортивного седана Fiat 124. Первые его серийные экземпляры сошли с конвейера Волжского автозавода 19 апреля 1970 года. Но серийное производство началось только в августе того же года.

Многие считают, что «копейка», как еще называют эту машину благодарные водители, представляет собой почти точную копию своего предка.Однако это не так. Советские инженеры постарались не на шутку. И, может быть, какое-то внешнее сходство сохранилось, но внутреннее оборудование было изменено в соответствии с бытовыми условиями.

Основная часть изменений коснулась двигателя. Его объем сохранился на прежнем уровне — 1198 кубометров. Смотрите, но диаметры цилиндров увеличились с 73 до 76 мм. Объем удалось сэкономить за счет уменьшения хода поршня до 66 мм с начальных 71,5 мм. Советские конструкторы увеличили межцентровое расстояние.Это, кстати, послужило хорошей почвой для будущего тюнинга ВАЗ 2101 — ведь за счет такой особенности можно было многократно менять подстилку двигателя. Также мотор получил верхний распределительный вал, в отличие от всего того же Fiat 124, у которого расположение этой важной детали другое.

Изменился механизм сцепления — диаметр накладок пришлось увеличить с 182 мм до 200 мм. Установили разработчики ВАЗ 2101 и отечественные дорожные условия.Этот факт послужил поводом для увеличения клиренса «копейки» до 175 мм (правда, только в передней части — в задней это не позволяло Картеру неразрезного моста). Инженерам пришлось поработать над тормозами — дисковые тормоза Fiat 124 не подходили для нашего ритма движения и были заменены барабанными. Изменилась конструкция задней подвески. В целом количество изменений составило около 800! А вы говорите — «Фиат». В результате всех изменений масса ВАЗ 2101 увеличилась до 945 кг.Кстати, хотя слава советских инженеров неоспорима, но в процессе создания модели им оказали значительную помощь итальянские специалисты.

Последний ВАЗ 2101 был выпущен в 1988 году. Но сама машина позже получила вторую жизнь. Ведь технический тюнинг ВАЗ 2101 получил широкое распространение в связи с тем, что автомобиль очень хорошо поддается множеству изменений, как в дизайне, так и в дизайне.

Спортивные достижения. ВАЗ 2101 показал отличные спортивные результаты.Этот автомобиль неоднократно становился победителем международных соревнований по ралли и кольцевым гонкам. К несомненным успехам можно отнести первые места на таких автомобильных соревнованиях: «Европейский тур 71» (Серебряный кубок), «Европейский тур 73» (Золотой и Серебряный кубки), Нюрбургринг (2004 г. — первое место в классе).


Автомобиль ВАЗ 2101 по особому стечению обстоятельств (причина видна в истинно народной любви к копейкам) стал одним, наверное, самым снятым в фильме автомобилем.Так, в фильме «Невероятные приключения итальянцев в России» зритель становится свидетелем импровизированной дуэли «Жигулей» со своим главным конкурентом — «Москвич 412».


Тюнинговые возможности ВАЗ 2101

«Жигули» первой модели заслужили славу у автолюбителей, благодаря широким возможностям технического тюнинга ВАЗ 2101. Это достигается во многом за счет оригинальной конструкции двигателя, о которой мы уже упоминали выше. На автомобиле можно провести как легкий тюнинг родного двигателя, так и полную конструкцию нового мотора (например, инжектор на базе блока цилиндров ВАЗ 21213).Широкое распространение получил тюнинг тормозной системы ВАЗ 2101 (легкий — замена основных узлов на более надежные; более существенное — установка передних вентилируемых тормозов, вакуумного усилителя и т. Д.). Тюнинг трансмиссии ВАЗ 2101 довольно легко.

ВАЗ-2101, генератор: схема подключения, ремонт, замена

В автомобиле ВАЗ 2101 генератор является одним из источников питания. Второй — аккумуляторный, но он участвует только в запуске двигателя, остальное время подзаряжается от генератора.Благодаря такому симбиозу возможно снабжение потребителей даже при остановленном двигателе. Можно провести сравнение с мотоциклами типа «Минск», выпускавшимися в советское время.

У них не было аккумулятора, что немного подешевело стоимость автомобиля, но осветительные приборы работали только при работающем двигателе. Но это же мотоцикл. На автомобиле такая схема неудобна, так как двигатель нужно запускать «кривым» стартером или буксиром. И это вызывает довольно серьезные трудности.

Основные узлы генератора

Конструктивно он состоит из следующих основных элементов:

  1. Ротор — подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  2. Статор — неподвижная часть генератора, также имеет обмотку.
  3. Передняя и задняя крышки, внутри которых установлены подшипники. На них есть проушины для крепления к ДВС. В задней крышке находится конденсатор, необходимый для отсечки переменной составляющей тока.
  4. Полупроводниковый мост — за подобие называют «подкова». На подковообразной основе смонтированы три пары полупроводниковых силовых диодов.
  5. Шкив, на который натягивается ремень генератора ВАЗ-2101. Ремень клиновидный (современные автомобили используют многолучевой).
  6. Регулятор напряжения в автомобиле ВАЗ-2101 устанавливается в моторном отсеке, вдали от генератора. Но все же это нужно считать частью дизайна.
  7. Щетки устанавливаются внутри генератора и передают напряжение питания на обмотку возбуждения (на ротор).

Обмотка генератора

Всего их две — роторная (возбуждение) и статорная (силовая). Принцип работы установки заключается в том, что генерация тока в силовой обмотке возможна только при соблюдении следующих двух условий:

  1. Наличие постоянного магнитного поля.
  2. Это поле вращается относительно силовой обмотки.

Только при их соблюдении генератор будет работать. Подавая напряжение на обмотку ротора, мы получаем магнитное поле.Поскольку ротор вращается от коленчатого вала, второе условие выполняется. Но все же нужно обратить внимание на то, какая схема подключения генератора ВАЗ-2101. Он подключается к аккумулятору параллельно для зарядки.

Принцип работы генератора

В начальный момент (при запуске двигателя) напряжение в бортовой сети равно напряжению в аккумуляторной батарее (около 12 В). И в простое он будет поддерживаться примерно на этом уровне. Но с увеличением частоты вращения ротора произойдет скачок напряжения до 30 В.Причина: большее напряжение подается на обмотку возбуждения из-за увеличения скорости вращения ротора (увеличивается скорость магнитного поля). А это чревато повреждением проводки автомобиля и выходом из строя потребителей.

Регулятор напряжения, щетки

Необходимо, чтобы выходное напряжение генератора оставалось постоянным, и для этого используется простой принцип. Если сделать напряжение питания обмотки ротора постоянным, можно избежать изменения величины магнитного поля. На ВАЗ-2101 генератор должен работать при нагрузке 13-14 В.Даже два одинаковых релейных регулятора могут поддерживать разное значение напряжения.

Типы регуляторов:

  1. Механический — в основе лежит электромеханическое реле и резистор для понижения напряжения.
  2. Полупроводник — основа небольшая схема на маломощных транзисторах или один силовой ключ.
  3. Смешанный — в конструкции присутствует как транзисторная схема, так и электромагнитное реле.

Щетки — это именно тот элемент, с помощью которого реализуется схема подключения генератора ВАЗ-2101.Благодаря им на контактные кольца движущегося ротора подается напряжение.

Как снять генератор

Для проведения демонтажа потребуются следующие инструменты:

  1. Ключи гаечные на 10, 13 и 17.
  2. Лопата монтажная.
  3. Проникающая смазка типа WD-40.

Для начала отсоедините аккумулятор и отсоедините провода от генератора. Все работы желательно производить с немного приподнятым передом автомобиля или на смотровой яме, эстакаде.Перед снятием генератора нужно ослабить приводной ремень. Для этого полностью откручиваем ключом к гайке от верхних шпилек картера к блоку двигателя. С ней никаких проблем возникнуть не должно.

Корпус генератора необходимо переместить к агрегату, после чего снимается ремень. Открутить нижний болт крепления будет проблематично. Он находится близко к земле, на него часто попадает пыль, грязь, вода. Поэтому предварительно обработайте резьбовое соединение проникающей смазкой.

Установка генератора

Установка производится в обратном порядке.При необходимости замены генератора на более мощный можно установить аналог от модели ВАЗ-2107 или 2109. Они обладают большей мощностью и способны обеспечить стабильный заряд аккумулятора. Отличие от «родного» ВАЗ-2101 в том, что регулятор напряжения совмещен с щеточным узлом.

Главное, чтобы не было перекосов, иначе ремень порвется, быстро износится, нагрузка на ротор увеличится в несколько раз. Для нормальной работы необходимо, чтобы этот элемент имел определенное натяжение.Регулируется изменением положения корпуса относительно двигателя. Фиксация производится гайкой в ​​верхней части генератора.

Поиск и устранение неисправностей

В генераторе могут возникнуть следующие механические и электрические неисправности:

  1. Износ подшипников диагностируется по характерному свисту или царапанию со стороны устройства. Смазка внутри подшипников со временем испаряется, что увеличивает трение.
  2. Щетки генератора ВАЗ-2101 необходимо своевременно заменять для обеспечения нормальной работы автомобиля.Если они изнашиваются, на приборной панели загорается контрольная лампа со значком батареи.
  3. Недостаточный или чрезмерный заряд аккумулятора — явный признак выхода из строя регулятора напряжения. Тест можно провести обычным мультиметром. Запустить двигатель, включить ближний свет. Холостой ход должен быть около 800 об / мин. Необходимо, чтобы напряжение на выводах АКБ было ~ 13,2 В.
  4. Мигание светового сигнала, пульсация — признак выхода из строя одного или двух полупроводниковых диодов в выпрямительной сборке.Генератор на ВАЗ-2101 построен по классической схеме — он генерирует три фазы, а затем преобразует их в постоянный ток с помощью выпрямителя.
  5. В том случае, если генератор не дает заряд, а выпрямитель и регулятор напряжения исправно работают, можно говорить о разрушении одной из обмоток. В этом случае либо заменяют генератор, либо устанавливают новый ротор или статор (в зависимости от того, какая из обмоток разрушена). Диагностика проводится с помощью тестера.

выводы

Несмотря на кажущуюся простоту в автомобиле генератор ВАЗ-2101 способен доставить хозяину немало хлопот. А если во время поездки вы заметили, что загорелась лампа на панели приборов, то необходимо как можно скорее принять меры по устранению поломки. Иногда случается так, что провод просто окисляется, пропадает контакт, но его нужно идентифицировать на ранней стадии, иначе не получится уйти, когда накапливается гидроаккумулятор.

p>

наименований отечественных автомобилей. ваз, уаз, азлк и nbsp

Ульяновский автомобильный завод, известный еще и выпуском легендарных армейских внедорожников, вернул на конвейер уже забытую, но самую «бюджетную» версию «проходимца» — УАЗ-469, ласково называемый им. народ как «козел»

Ульяновский автомобильный завод, известный еще и выпуском легендарных армейских внедорожников, вернул на конвейер уже забытый, но самый «бюджетный» вариант «проходимца» — УАЗ-469, ласково называемый им. народ как «козел»

Как известно, все новое хорошо забыто старым.В случае с УАЗ-469 эта прописная истина верна лишь отчасти. Ведь модель Hunter, пришедшая на смену нынешней «новинке», внешне мало чем отличалась от своего прародителя. По словам руководства завода, задача заключалась в том, чтобы поставить на конвейер автомобиль, который имел бы достаточную надежность при минимальных затратах. И решение пришло само собой: возродить одну из легенд 70-х — УАЗ-469 и приурочить его выпуск к предстоящему 65-летию Победы.

Яркое солнце, гигантские сугробы (до нашего приезда в Ульяновск был сильный снегопад), огромные цеха автозавода, в которых бурлит жизнь… Несколько лет назад здесь прошла серьезная реконструкция, немецкие специалисты установили и наладили новое оборудование, доработали конвейер. Теперь малярный цех — гордость ульяновцев. Причем вполне разумно: сначала человек со стороны даже не верит, что он на российском заводе. Вокруг практически стерильная чистота, все ходят в белых халатах, на входе и выходе их «продувают» в специальных камерах, чтобы сюда не попала ни одна пылинка.Кстати, средний возраст сотрудников — 29 лет, что отрадно: молодые люди не уклоняются от работы.

И вот прямо на глазах с конвейера сошли три автомобиля УАЗ: черный, темно-зеленый и белый. Вручают ключи — и добро пожаловать на полигон завода! Вашему корреспонденту доводилось кататься на разных моделях УАЗов, и я в принципе знаю его возможности и внедорожные возможности. Но когда я увидел так называемую трассу, по которой мне предстояло проехать (я уже упоминал о снегопадах перед тестами), мне захотелось выйти и пойти попить чаю где-нибудь в теплом помещении.Ведь глубина снега превышала метр! Ну да ладно, не было, включаем полный привод — и вперед штурмовать твердое заснеженное бездорожье. Действительно, такая проверка оказалась для УАЗа вообще без проблем. Автомобиль уверенно движется по целине, разбрасывая снежные вихри в стороны, даже не думая показать ни малейшей неуверенности.

Только в одном месте был конфуз из-за человеческого фактора. Молодой фотограф сел снимать прямо на трассе, а когда встал, то поскользнулся… Всего несколько метров осталось до того, как мой УАЗ на всех парах полетел по трассе. Пришлось нажать на тормоз, «коза» упала в глубокий рыхлый снег и … села на мосты. Имея очень впечатляющий опыт как в кольцевых гонках, так и в вождении по бездорожью, я срезал нижний ряд и начал раскачивать машину. Несколько минут — и УАЗ самостоятельно выбрался из снежного плена. Причем на штатной «гражданской» резине.

Что, впрочем, неудивительно, ведь по условиям бездорожья у УАЗа просто нет конкурентов.Разве что Land Rover Defender готов бросить перчатку отечественному внедорожнику, но ценник там, конечно, несколько другой. Именно высокая проходимость — главный козырь ульяновского джипа, ради которого потребители готовы даже закрывать глаза на не очень высокую надежность ульяновской продукции. Хотя, отмечу, его качество растет, сменились поставщики, на заводе появилось новое современное оборудование.

Ценовая политика компании заслуживает отдельного разговора.Базовая версия УАЗ-469 с брезентовым тентом стоит 299 000 рублей, а версия с металлической крышей обойдется в 320 000 рублей. Предлагается только один двигатель — ЗМЗ-409 объемом 2,7 литра и мощностью 112 л.с. Благодаря удачно подобранным передаточным числам в «коробке» УАЗ с таким двигателем ездит довольно быстро.

УАЗ ПОДЛЕГАЕТ ПРАВИТЕЛЬСТВЕННОЙ ПРОГРАММЕ по утилизации старых автомобилей. Более того, в самой Ульяновской области местным жителям был предложен «шоколадный» вариант: 50 000 рублей от федерального правительства, 50 000 от правительства области и еще 20 000 рублей от управляющей компании Sollers.Таким образом, общая сумма скидки достигла 120 000 «деревянных»! Правда, повезло только первым 500 счастливчикам — это лимит от областной администрации. За четыре дня по программе было продано всего полтысячи автомобилей. Для сравнения: во всей Ульяновской области в год продается всего 300 автомобилей УАЗ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры (мм) 4025х2010х2025
Колесная база (мм) 2380
Дорожный просвет (мм) 210
Масса (кг) 1770
Объем багажника (л) 930-1830
Объем двигателя (см3) 2693
Макс.мощность (л.с.) 112
Макс. крутящий момент (Нм) 208
Макс. скорость (км / ч) 130
ср расход топлива (л / 100 км) 10,6

Алексей Гусев

И первый претендент на звание самого известного и обзывающего (на фото вверху):
ВАЗ 2101 (Копейка, Копье, Таз) — эта машина в представлении не нуждается, поэтому ее узнает любой человек!

ИЖ-2715 (Пятка, Чижик, Пирог) — малолитражный фургон производства Ижевского автомобильного завода. Внешне он напоминает каблук за счет кабинки.

АЗЛК 2141 (Космич) — это прозвище получилось созвучным с названием «Москвич».

ВАЗ-2108 и ВАЗ-2109 (Зубило) — своей «острой» формой корпуса они очень напоминают соответствующий инструмент.

ГАЗ-АА (Грузовик) — создан по образу и подобию американского Ford AA, но все же немного переработан и адаптирован к российским условиям. Его активно использовали в годы войны.

ЗИС-5 (Захар, Захар Иванович, Трехтонка) — Грузовик тоже активно помогал на войне.

СМЗ-СЗА (Моргуновка) и СМЗ-СЖД (Инвалидка) — отечественные малогабаритные автомобили, в основном выпускаемые для инвалидов. отсюда и название. Сцена с инвалидом хорошо запомнилась из фильма «Операция».

ВАЗ-1111 ОКА (Капсула смерти, Бешеный табурет, Креветка, Окурт, Скворечник) — народный автомобиль «20 минут позора, и ты на даче!»

ЗАЗ-965 (Горбатый) — Запорожец так стали называть из-за надутого сзади кузова, напоминающего горб.

ЗАЗ-968 Запорожец (Запор, Чебурашка) — советский автомобиль малого класса. Получил свой первый псевдоним в сокращении имени. А второе прозвище прижилось к нему благодаря внешнему виду — фары напоминают глаза, а воздухозаборники — уши Чебурашки.

ЛуАЗ — 969 Волынский (Луноход, Волынка, Цыпленок) — получил свое прозвище из-за внешнего сходства с машиной для исследования Луны, а также первых двух букв в названии.

ГАЗ-66 (Bump, Ball) — Этот полноприводный грузовик стал называться так из-за наименования его модели, в которой две шестерки.

ГАЗ-67 и ГАЗ-67Б (Иванушка, Иван Уиллис, Козлик) — внедорожник Советской армии, принимавший участие во Второй мировой войне.

ГАЗ-М1 (Воронка, Эмка, Эммочка) — советский легковой автомобиль производства Горьковского автозавода. Произведено 62888 шт.

УАЗ-452 (Буханка, Табличка, Дубинка) — самый удивительный грузовой внедорожник, производимый на сегодняшний день! Получил прозвище «Буханка» за сходство с буханкой хлеба.А также неофициально, потому что в нем часто пили.
Модификация для медиков стала известна как Таблетка или Таблетка. Модификация с открытым кузовом получила название Tadpole из-за большой кабины.

УАЗ-469 (Козлик, Козел, Бобик) — светские и российские внедорожники, выпускавшиеся на Ульяновском автомобильном заводе с 1972 по 2003 год. Свое прозвище получили от ГАЗ-69 и ГАЗ-69А. Внешне УАЗы спереди похожи на дворняжку, отсюда и прозвище.

РАФ — 22038 (Рафик) — Микроавтобус латвийского производства.

Итак, как вы уже поняли, сегодня мы поговорим об Узе 469, в народе ее еще называют «Коза».
Разработка 469 началась еще в 1961 году, а уже в 1965 году первые изображения автомобиля можно было увидеть в советской прессе. Однако машине потребовалось еще 7 лет, прежде чем она пошла в производство. 15 декабря 1972 года с конвейера сошла первая 469 =). Он пришел на смену Gas 69. У 469-го было два бака по 39 литров каждый, а также у автомобиля был 75-сильный четырехцилиндровый двигатель объемом 2,5 литра и 4-ступенчатая коробка передач.

Под индексом УАЗ-469 автомобиль выпускался до 1985 года, после чего по отраслевой системе 1966 года получил четырехзначный номер 3151 (номер 31512 получила гражданская модификация 469В).
А в августе три абсолютно стоковых автомобиля во время пробного заезда достигли ледника на Эльбрусе на высоте 4000 метров.

В 1980 году на УАЗах заменили оборудование наружного освещения. Указатели поворота спереди и сзади получили оранжевые линзы, а сбоку на капоте появился повторитель указателей поворота.При этом в конструкцию подвески были введены гидравлические телескопические амортизаторы вместо рычажных. С 1983 года на машину устанавливается двигатель модели 414 мощностью 77 л. из. Через год в системе охлаждения появился расширительный бачок и заглушка.

в 2003 году машину сняли с конвейера.
В 1978 году в Сан-Ремо Мартолетти на УАЗ-469 получил награду — серебряный валет — за победу в чемпионате Италии по автокроссу.
В феврале 2010 года Ульяновский автомобильный завод объявил о возобновлении производства ограниченной партии модели УАЗ-469 (индекс УАЗ-315196). В конструкцию внесены изменения, повышающие комфорт (рессорная передняя подвеска, передние дисковые тормоза, гидроусилитель руля (в комплекте с металлической крышей), двигатель ЗМЗ-4091 112 л.с.), однако решения, использованные в оригинальной конструкции, претерпели изменения. Также применяются: мосты разъемные «Тимкен», получившие поворотные кулаки от мостов «Спайсер»; металлические бамперы, дополненные пластиковыми «клыками»; откидной борт, ранее использовавшийся на УАЗ Хантер Классик).
В январе 2011 года УАЗ-469 исчез из каталога Ульяновского автомобильного завода, исчерпав лимит в 5000 машин. На его место снова вернулся UAZ Hunter Classic, цена которого значительно превышает цену 469-го.

Также наш УАЗ поставил немало рекордов. Обыкновенный «УАЗ 469» установил новый мировой рекорд вместимости легкового автомобиля! Одновременно во внедорожнике могут разместиться 32 человека, примерно столько же пассажирских мест вмещается в рейсовом автобусе.Общий вес пассажиров вместе с водителем составил 1900 кг, что соответствует весу африканского слона. УАЗ 469 с полной загрузкой также проехал 10 м, как того требовали условия для установления мирового рекорда. Рекорд был зарегистрирован Международным агентством рекордов и достижений, так как фото и видео, свидетельствующие об установлении рекорда, также будут отправлены в Мировое издание Книги рекордов Гиннеса. Учащиеся и преподаватели Государственного училища циркового и эстрадного искусства имени М.Н. Румянцев принял участие в подготовке и установлении рекорда. Предыдущий рекорд принадлежит седану KIA Spectra, который смог вместить 23 человека.

Официальные названия автомобилей не всегда отражают их истинную сущность. Именно по этой причине автомобилисты во всех странах мира дают своим автомобилям прозвища за определенные качества и особенности. Водители, крутившие руль в СССР, не были исключением. В этом обзоре доблестная десятка советских машин, которые были известны больше по прозвищам, чем по настоящим.


1. ГАЗ-АА по прозвищу «Грузовик»

Этот автомобиль создавался на Нижегородском заводе (впоследствии Горьковский). Грузоподъемность машины равнялась 1,5 тонны. Прототипом этой машины стала очень похожая модель Ford AA 1930 года выпуска. Советский автомобиль выпускался с 1932 по 1938 год.

2. ЗИС-5 по кличке «Захар»

Этот советский грузовик имел грузоподъемность три тонны. После описанного выше ГАЗа этот грузовик стал вторым по серийному производству и использованию.Также стоит отметить, что это чудо техники долгое время было одним из основных транспортных средств Красной Армии, в частности во время Второй мировой войны. Автомобиль выпускался с 1933 по 1948 год. Машину называли еще «трехтонкой» и «Захаром Ивановичем».

3. ГАЗ-67 по кличке «Иванушка»

Легендарные ГАЗ-67 и ГАЗ-67Б — советские легкие полноприводные военные автомобили, дедушкой которых по праву можно считать американский (по крайней мере легендарный) джип. Виллис.Внешнее сходство этих машин — первое, что бросается в глаза. Эти ГАЗы широко использовались в качестве штабных и разведывательных машин в последние годы Второй мировой войны, а также во время последовавшей за ней Корейской войны. В армии эти машины еще называли «козлик» и «козлик».

4. ГАЗ-М1 по прозвищу «Воронка»

Машина, не нуждающаяся в представлении. В народе ее прозвали «воронкой» и «емкой». Автомобиль серийно производился на Горьковском автозаводе.Всего было выпущено 62 880 автомобилей. Впоследствии на базе этой модели появились и пикапы. Буква «М» исчезла из названия, но популярное прозвище «эмка» надолго закрепилось за выпущенными позже моделями.

5. Студебеккер US6 по прозвищу «Штудер»

Легендарный американский грузовик «Студебеккер US6» советские водители называли «Штудер», «Товарищ Студер» или просто «американец». Автомобиль выпускался с 1941 по 1945 год. Этот трехосный грузовик был самым массовым транспортным средством, которое союзники поставляли в СССР по ленд-лизу во время войны.Автомобиль отличался высокой надежностью и повышенной проходимостью.

6. ЗИЛ-157 по кличке «Захар Захарыч»

На самом деле прозвищ этого грузовика среди советских водителей было немало. Автомобиль производился на заводе имени Лихачева и позиционировался как грузовик с повышенной проходимостью и увеличенной грузоподъемностью. Серийно машины выпускались в 1958 году. В Украинской ССР машину прозвали «кабанкой».

7.ГАЗ-53 по кличке «Табуретка»

Этот забавный грузовик получил не менее забавные прозвища: «Колхозник», «Газон», «Газик» и некоторые другие. Автомобиль позиционируется как среднетоннажный грузовик. Выпускался Горьковским автозаводом с 1961 по 1993 год. Однозначно из тех автомобилей, которые помнят даже самые молодые поколения. Вы все еще можете увидеть грузовик на дорогах сегодня.

8. УАЗ-469 и его модификации «Коза»

Советский внедорожник.Широко известный и невероятно популярный советский внедорожник, выпускавшийся на Ульяновском автозаводе с 1972 по 2003 год. Название «Коза» не сразу прижилось к машине. Изначально водители называли эти УАЗы «Боби» за некоторую схожесть кузова с обыденной мордой, а также задорную проходимость.

9. УАЗ-452 по кличке «Буханка»

Еще один поистине легендарный советский автомобиль. Кроме «Буханки» автомобиль назывался «Батон» и «Таблетка». Автомобиль является внедорожником и использует полный привод.Обладает высокой проходимостью. Как нетрудно догадаться, его производят на Ульяновском автомобильном заводе. С 1965 г. по настоящее время. Также существует бортовая модификация автомобиля, получившая прозвище «Головастик».

10. ВАЗ-2101 по прозвищу «Копейка»

Всем известный советский заднеприводный легковой автомобиль типа седан, который еще называли: «Копье» и «Таз». Популярное прозвище «Бассейн» произошло от аббревиатуры Тольяттинского автомобильного завода.

Почему машины вообще прозвали? Самый простой ответ — когда у модели нет собственного «имени», а только порядковые номера. Согласитесь, произносить каждый раз ВАЗ-21013 или ГАЗ-31105 не очень удобно. Однако причина не всегда только в трудно произносимом названии автомобиля. Некоторые «прозвища» приклеивались к автомобилям за какие-то характерные черты или особенности.

А начнем с АвтоВАЗа, продукции которого было доставлено чуть ли не больше всего. Само предприятие в народе называется ТАЗ, потому что по строгой логике советских обозначений оно должно было стать Тольяттинским автомобильным заводом.Но диссонанс этой аббревиатуры сразу понял, и завод стал Волжским. Но людей не обманешь, и по уровню качества тольяттинские машины все же стали «тазами».

«Жигулей» еще называли «Кирпичами» за характерную форму, «Ковшом» (все за одинаковое качество исполнения) и даже «Ужасом». Не все знают, что это были еще и «консервные банки» (или просто «консервы»). Так прозвали только что выпущенный ВАЗ-2101 за его тонкий металл по сравнению с Волгой и Москвичем.И всем известное название «Копейка» появилось не сразу, а только в конце ХХ века.

Прозвища для автомобилей «Волга» чаще всего образовывались из порядковых номеров. Некоторым повезло, и их популярные имена не были оскорбительными. Пятую модель водители ласково называли «Пятачок» и «Петрик», седьмую — «Семен» и «Семафор». Но ВАЗ-2106 сполна вобрал в себя народное творчество: «Шах», «Шайтан», «Шакал», «Шахтер» … В таких эпитетах мало приятного.

Сразу после выхода на рынок хэтчбеки 2108 и 2109 получили прозвище «Зубило» за характерную переднюю часть. Он также достался «Самараму» с уже переработанным внешним видом, в том числе и «Самараму-2». Ну а вообще передние приводы ВАЗа прозвали «Погремушки»: уж слишком шумным оказался пластик на фоне «Жигулей»! А вот седан ВАЗ-21099 иногда удостоился «солидного» прозвища «Чемодан».

Наши сограждане не обошли вниманием 2110.Образовавшись от цифрового обозначения «Чирик» и «Червонец», они гораздо реже использовали меткие эпитеты на тему дизайна седана: «Остаток», «Матрешка» и «Беременная антилопа» … Их частично унаследовал универсал 2111. которую прозвали «Брусок мыла» и «Беременная корова».

Но больше всего жители нашей страны полюбили городскую кроху «Ока», ВАЗ-1111. Ей досталось больше всего: «Окунь», «Масло», «Бешеный табурет», «Скворечник», «Мешок на колесах», «Креветка», «Капсула смерти», «Выкидыш КАМАЗа», «Брелок от БЕЛАЗа».И, кстати, расхожее выражение «20 минут позора, и я на даче» изначально относилось к этому советскому хэтчбеку.

Когда в конце 1990-х минивэн на шасси «Нива» получил название «Надежда», его быстро окрестили «Безнадежным». На то была причина: машина выглядела жутковато, а качество изготовления соответствовало внешнему виду. Другие популярные его имена — «Одежда» и «Константиновна» (отсылка к Надежде Константиновне Крупской).

На этом фоне выделяется только «Нива».Российские автомобилисты прониклись к нему искренним уважением, ведь даже после десятилетий и смены официального названия это была и остается только «Нива».

Если автомобили, сходившие с конвейера Ульяновского автозавода, меньше народного творчества, то только из-за меньшего количества моделей. История предприятия началась со сборки ГАЗ-69, поэтому неудивительно, что прозвище «Коза», или ласковая «Коза», перекочевало на первую самостоятельную модель предприятия — УАЗ-469.Это не желание обидеть, а лишь констатация факта: обе машины плавностью хода не отличались и были до отчаяния «козлами». Такое же имя носит их прямой потомок, который теперь официально называется по-иностранному — UAZ Hunter. А как это досталось полицейской версии машины! «Бобик», «Коробок», «Мусоровоз». Некоторые также называли машину по-украински: «Цементовоз».

Не менее легендарная модель завода — УАЗ-452. За округлую форму машину сразу прозвали «Буханка» и «Булька», а версию для «Скорой помощи» назвали «Таблетка» или «Медсестра».Грузовик-платформу метко окрестили «Головастик». И теперь эти «никнеймы» используются чуть ли не в официальной прессе, что намного удобнее длинных и запутанных цифровых индексов. А главное сразу понятно, о чем идет речь.

Флагманский внедорожник Patriot получил прозвище Патрик и Патрик.

Ранние модели АЗЛК, 400 и 401, получили прозвище «Хоттабыч», 412-я называлась «Барсик», все «Москвичи» в целом — «Маскарады», но поверх хэтчбека АЗЛК-2141, появившегося в 1980-х гг. Ведьмы насмехались над славой.Чаще всего это был «Космик» или «Азлык», что созвучно официальному названию. Экспортный вариант «Алеко» быстро трансформировался в «Калеку», модификация с двигателем Renault стала «Реногор» (по аналогии с официальным «Святогор»), а удлиненный вариант «Князь Владимир» мгновенно получил прозвище «Длинный». »и« Вовка-морковь ».

Johnson Controls A350 Схема электрических соединений

12 Схема подключения электрической лебедки Схема подключения сети в 2020 Схема подключения электрической лебедки

Специальная схема подключения Jazz Bass Звукосниматели для бас-гитары Бас-гитара Аккорды для бас-гитары

Что обозначает Nca на схеме подключения в 2020 году Schaltplan Chevy Dodge

Http Информация о Bookingritzcarlton Схема подключения фаркопа Ford Transit Custo Электрическая схема прицепа Tekonsha Электрическая схема

15 95 Схема подключения двигателя Honda Civic Схема подключения двигателя Сеть в 2020 году Honda Civic Honda Civic Engine 2000 Honda Civic

Штырь на мотореса

Схема подключения светодиода Cree Pdf Beautiful With Bar Lighting Cree Led Light Bar Светодиодные панели

Схема подключения контроллера заряда Солнечные панели Солнечная система питания Лучшие солнечные панели

12 Простая схема подключения автомобильного усилителя Установка Https Bacamajalah Com 12 Простая схема подключения автомобильного усилителя Автомобильный усилитель Pioneer Car Stereo Car Аудио Кроссов er

Схема подключения для погружного насоса 220 В Bookingritzcarlton Info Well Pump Погружной насос Погружной насос

Все о судне Принципиальная схема Принципиальная схема Принципиальная схема

17 Схема электропроводки для установки автомобильной сигнализации Схема электропроводки Сеть в 2020 году Автомобильная сигнализация Home Советы по безопасности Главная Системы безопасности

Amazon Com Kkmoon Flip Up Start Ignition Toggle Switch Switch Panel Button Spst Diy Переключатель модификации автомобиля Доступ Diy Проекты автомобильной электроники Diy Custom Cars

Доступ запрещен Chevrolet Camaro Руководство по ремонту Chevy S10

Honda Cb350f Схема электропроводки Jpg 1278 909 Электропроводка Схема Электрическая Схема Электропроводка Мотоцикла

Схема Электрооборудования Автомобилей ВАЗ 21011 I ВАЗ 21013 ВАЗ 2101 Схема электрических соединений Схема электрических соединений

15 Схема электрических соединений двигателя Rinker Fiesta Vee Схема двигателя Схема подключения сети в 2020 году Схема электрических соединений Двигатель eering

Daihatsu Hijet Engine Diagram List Диаграмма 2020 Диаграмма

Схема подключения кроссовера Car Audio Bookingritzcarlton Info Car Amp Pioneer Car Stereo Car Audio кроссовер

17 Схема подключения центральной электропечи Coleman Схема подключения Электропечи в 2020 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
